Укладка теплого пола в ванной под плитку – Теплый пол в ванной под плитку

Содержание

плюсы и минусы, как лучше выбрать теплый пол под кафель

Тёплый пол – отличная возможность обогреть помещение с большой площадью и привнести в дом дополнительный уют. Особенно важно это сделать в ванной, где влажность повышена и воздух не успевает высохнуть полностью.
Теплый пол в ванной под плитку
Монтаж тёплого пола в ванной с подогревом можно выполнить самостоятельно, если чётко следовать инструкции и соблюдать указанные предписания. Это не так сложно, как кажется на первый взгляд.

Разновидности  систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

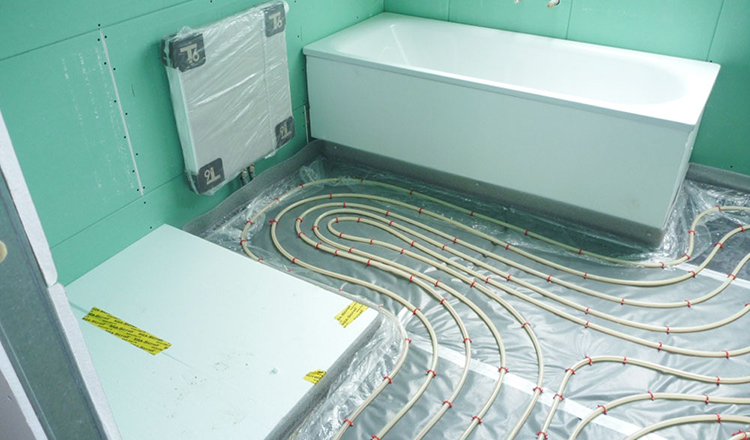

Водяной теплый пол под плитку

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

  • Безопасность.
  • Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
  • Низкий уровень электропотребления и качественный прогрев ванной.
  • Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
  • Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Водяной пол, в отличие от электрического будет сложнее установить. Поэтому браться за такую работу рекомендуется мастерам хотя бы с минимальным опытом ремонтных работ. С водопроводными трубами обращаться очень осторожно, поскольку при неправильной установке они могут лопнуть.

Электрические

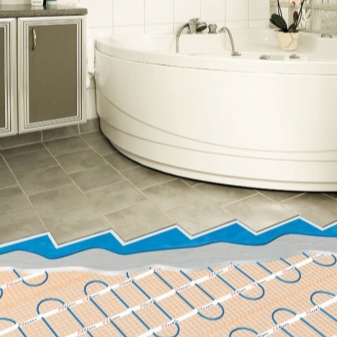

Электрический теплый пол под плитку

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

  • Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
  • Простота монтажа и лёгкость установки кабеля.
  • Не портит интерьер за счёт отсутствия видимых деталей.
  • Есть возможность регулировать температуру пола при помощи терморегулятора.
  • Установка не требует специальных инструментов.
  • Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Сравнительный анализ двух систем

Сравнительный анализ двух систем теплого пола под плитку

Сравнение электрического и водяного пола представлено в таблице, где отражены основные пункты, имеющие значение при ремонте.

КритерийЭлектрическийВодяной
СебестоимостьВыигрывает по сложности установки, но стоимость материалов значительно выше. Потребуется дополнительно приобрести термодатчик и сами кабелиОсновной недостаток – сложная установка (за неимением опыта). Требуется купить только водяные трубы и маты для укладки
БезопасностьПо такому полу комфортно передвигаться не только в обуви, но и босиком. Риск поражения электрическим током крайне мал, может произойти в случае редкого замыкания сетиВодопроводные трубы абсолютно безопасны для здоровья человека. Возможны протечки
НадёжностьВысокая степень прочности, долговечность. Сами кабели выйти из строя не могут, со временем может потребоваться замена термодатчика или регулятора мощностиПрочный и надёжный водяной контур. В случае протечки придётся полностью удалять стяжку и менять на новую
МощностьДиапазон от 15 до 30 градусов.Температура до 50 градусов

Плюсы и минусы

Плюсы и минусы теплого пола под плитку

Тёплый пол в ванной под плитку, как и любая технология, имеет ряд недостатков и преимуществ. Некоторые уверены, что электрический пол может ударить человека током и что керамическая плитка будет препятствовать равномерному прогреву помещения, поскольку плохо проводит электричество. Если тёплый пол смонтирован правильно, никаких проблем он вызывать не будет.

Подробно рассмотрите каждый из них в таблице, приведённой ниже.

Плюсы тёплого пола в ваннойМинусы тёплого пола в ванной
Возможность равномерно прогреть помещение, а не только его верхние слои, и понизить уровень влажности воздухаНеобходимость установки специального оборудования под пол, чтобы была возможность обогревать помещение
Нагревательные маты и инфракрасные оборудования не представляют угрозы для организма человекаЧтобы установить тёплый пол в ванной, придётся разобрать плитку, даже если она была уложена совсем недавно
Уровень электромагнитного излучения крайне мал (для сравнения, у полов с подогревом ЭМИ ниже, чем у телевизора)Сложность установки без специального опыта (эту проблема решается, если подходить к задаче ответственно и чётко следовать инструкции)
Снижает уровень влажности в помещении
Полноценный контроль за уровнем нагрева

Плюсы и минусы теплого пола под плитку 2

Также не стоит забывать о том факте, что тёплый пол в ванной под плитку препятствует появлению плесени и грибка, для которых высокая влажность и жара являются наиболее комфортными условиями для жизни. Качественный пол высушивает воздух и препятствует размножению вредных микроорганизмов, что тоже является несомненным достоинством.

Как рассчитать систему электроподогрева?

Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.

Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:

  • 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
  • 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.

Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.

Пошаговая инструкция укладки теплого пола с электроподогревом

Пошаговая инструкция укладки теплого пола с электроподогревом под плитку

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

  • Гидроизоляция (полиэтиленовая плёнка).
  • Пенопласт толщиной от 30 мм.
  • Теплоотражающий экран для лучшей проводимости.
  • Металлическая сетка.
  • Новая стяжка толщиной от 50 мм.

Укладка кабеля

Укладка кабеля перед монтажом электрического теплого пола под плитку

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

  • Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
  • Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
  • В это время нужно прикрепить при помощи алебастра холодные кабели. Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

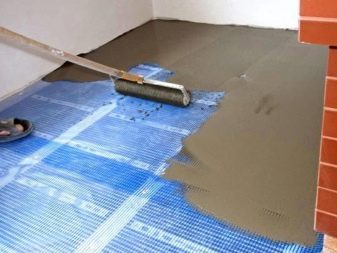

Заливка электрического теплого пола под плитку

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси. Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью.

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

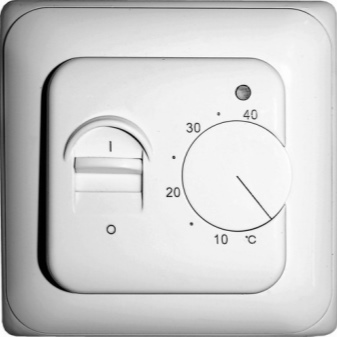

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Пошаговая инструкция монтажа теплого пола с водяным подогревом под плитку

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола. Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру. Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

  1. Установка новой стяжки высотой 3-7 мм.
  2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
  3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
  4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водяного теплого пола под плитку

Подключение водонагревательных труб может происходить следующим образом:

  • Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
  • Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
  • Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

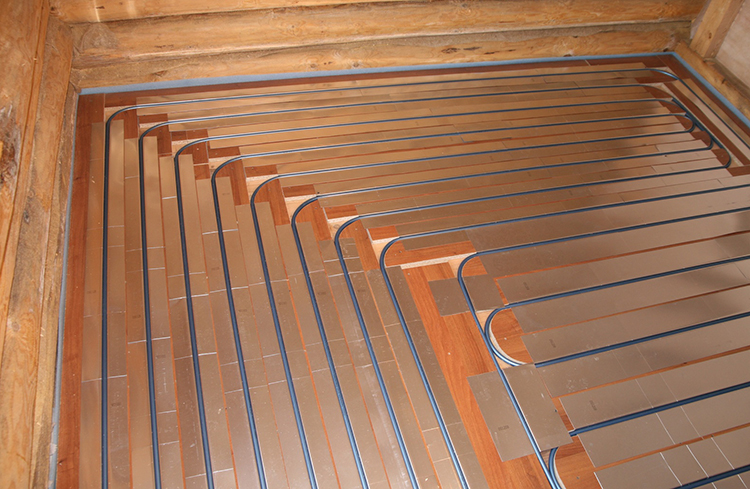

Монтаж теплого водяного пола

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

  • Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
  • Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
  • Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
  • Крепёжная стальная проволока.
  • Маты из полистирола.
  • Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

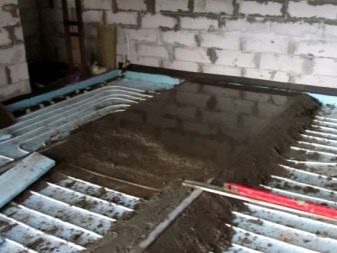

Стяжка теплого водяного пола под плитку

Для стяжки водяного пола используют:

  • Смесь, хорошо проводящую тепло. Состав может быть самым разным.
  • Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

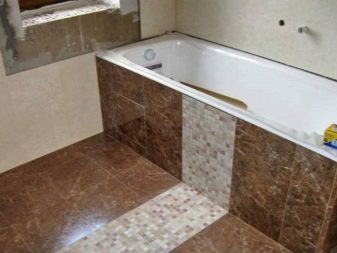

Отделочные работы

Заключительный этап укладки тёплого пола в ванной под плитку – проведение отделочных работ.

Несколько нюансов, которым стоит уделить внимание:

  • Качество плитки и официальный производитель. Плитка не должна лопнуть при нагреве помещения, а также не испортиться от выделения вредных веществ.
  • Теплоизолятор используется не всегда.
  • Перед укладкой плитку нужно поместить на несколько дней в обычную комнату, чтобы она прогрелась до оптимальной температуры.

Монтажные работы по укладке тёплого пола в ванной под плитку можно провести самостоятельно, не имея опыта. Обеспечивает дополнительный прогрев помещения, что необходимо в тёплое время года, когда батареи и обогреватели не справляются. По такому полу комфортно передвигаться босиком и в домашней обуви.

Подробная инструкция по укладке тёплого пола помогает сделать это быстро и качественно. Внимание стоит уделить и материалам, чтобы они прослужили долгие годы.

Обзор способов

Как рассчитать систему электроподогрева под плитку

Подготовка перед монтажом электрического теплого пола под плитку

Финальная обработка электрического теплого пола под плитку

Подготовка перед монтажом водяного теплого пола под плитку

Монтаж теплого водяного пола под плитку

Отделочные работы теплого пола под плитку

Видео обзор

plitkahelp.com

Как сделать тёплый пол в ванной под плитку своими руками? Советы + Инструкция

Электрический пол под плитку: монтажВанная комната занимает важное место в жизни любого человека и важно чтобы там был тёплый пол под плиткой, который вы можете сделать своими руками.

Климат в ванной особый. Здесь всегда влажно и должно быть тепло. Централизованное отопление в многоквартирных домах не всегда дает столько тепла, чтобы находится в этой части квартиры было комфортно. Вспомните, когда летом отключают горячее водоснабжение, в ванной становится холодно как на леднике.

Можно конечно оборудовать санузел дополнительным радиатором. Но ванные комнаты в наших домах не поражают большими площадями, там важен каждый квадратный сантиметр.

Поэтому хозяева стали дополнительное отопление прятать в пол. И воздух в помещении теплый и на пол приятно ступать босыми ногами. Как выбрать теплый пол и как правильно сделать его в ванной расскажет наша статья.

Преимущества и недостатки обогрева системой теплый пол

Обогреваемый пол не только распределяет движение теплого воздуха по площади комнаты, но и поверхность сохранится сухой. Капли воды попадая на плитку, будут мгновенно высыхать.

Поэтому, если устраивать каждодневные банные процедуры, вы убережете себя и свою семью от возникновения плесени. Устраивая такую систему обогрева, вы создаете благоприятный климат в своей ванной.

Спрятанная от глаз конструкция более выгодна при размещении в тесном помещении, не занимает отдельного участка как обычный радиатор.Теплый пол в ванной

Постоянно циркулирующие теплые воздушные массы не создают на стенах, потолке или мебели конденсата. Воздух остается оптимально увлажненным, но не сухим.

Электроэнергии такая система тратит в разы меньше, чем, если бы вы установили для нагрева электрический прибор для согрева. Смонтировать такую конструкцию под силу даже новичку, поэтому вы серьезно сэкономите семейный бюджет.

Но существует ряд минусов такой системы. Стоит она не дешево, но, повторюсь, цель оправдывает средства.

Финишную отделку придется подбирать, не все материалы годятся для того чтобы их укладывать на теплый пол. Сейчас в магазинах огромный выбор разнообразной строительной продукции, поэтому вам будет из чего выбирать.

Существует три типа системы теплого пола: водная, где нагревание происходит посредством движения горячей воды по трубам; кабельные, когда за тепло отвечает специальные кабели; и новейший вариант инфракрасный, так называемый теплый пол.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.Плюсы и минусы водяного пола

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Монтаж водного теплого пола

Система может работать с помощью коллектора либо непосредственно от сушителя полотенцев. Для того, чтобы правильно провести монтаж, мы предлагаем пошаговый инструктаж в этом не простом и технически сложном деле.

Схема подключения водного полаМонтаж начинаем с демонтажа старого напольного покрытия и снятия стяжки до основания. Выравниваем черновой пол. Вмятины заделываем, выступы срезаем.

Ровная база необходима для того, чтобы не повредить изоляционные плиты, которые в обязательном порядке будут подкладываться под трубопровод. После этого можно уложить специальную теплоизоляционную пленку под теплый пол.

Положить её надо так, чтобы края были загнуты на 10 сантиметров вверх, и прижималась к стене по всему периметру комнаты. Зафиксировать можно, проклеив влагонепроницаемым скотчем.

Необходимо проклеить по всему периметру стены, специальную демпферную ленту, для защиты при нагревании бетонного основания от линейного расширения. Что это такое?

Из школьного курса физики все помнят, что при нагревании любое вещество подвержено расширению. Тоже происходит и с бетонной стяжкой. Когда вы ее заливаете, при застывании выделяется некое количество тепла, что заставляет материал расширяться.

Научно доказано что один м2 бетона дает линейное расширение полмиллиметра. Так в помещении ванны 4 квадрата, основание расширится на 2 мм. Много это или мало решать вам, но представьте, когда материал стяжки при высыхании начнет увеличиваться и давить на твердые стены, что получится?Крепим демпферную ленту

Правильно, пол станет похож на купол или еще хуже того треснуть. Придется заново все демонтировать и заливать основание. С уложенным трубопроводом это вообще будет сделать нереально сложно.

Только покупать новую систему. Поэтому воспользуемся чудо-лентой, во избежание такого неприятного исхода событий. Прикрепить ее к стенам можно скобами или клеем, здесь особой разницы нет.

Прикрепляем щиток управления системой в выбранном месте. Оно должно быть в легком доступе для произведения ремонтных работ или работ по техническому обслуживанию системы. Помещаем в него коллектор с входным и возвратным отверстиями.

Укалдка матов с бобышкамиУкладываем на пленочное основание пенополистирольные маты для минимизации теплопотерь системы обогрева и перенаправления тепла вверх.

Толщину подбираем в зависимости от того как расположено помещение ванной комнаты. Если под ней другое отапливаемое помещение достаточно слоя в 5 сантиметров.

Если на первом этаже или нижний этаж неотапливаемый, то минимум десять сантиметров. Стыки матов, если они есть, проклеить влагостойким скотчем.

Размещаем на поверхности матов, если это не предусмотрено самой конструкцией плит, армирующую сетку для крепления на ней трубопровода.

Советуем приобрести маты с уже нанесенной разметкой под трубки или специальные профильные маты с «бобышками», на них очень удобно крепить трубы и они не сдвинуться в процессе устройства стяжки. Так как ремонт этот дорогостоящий и много времени, лучше не экономьте на теплоизоляционном материале.

Стоит он не дорого, по сравнению с другими элементами системы, но гарантирует не только правильное распределение тепла без потерь, но и защиту от потопов.

Начинаем размещать трубки. Существует два типа укладки: змейка и по спирали. Выбрать можно любой, но, как правило, в инструкции к теплому полу указан предпочтительный вариант.

Главное правило укладки, чтобы расстояние между краевыми трубами и стеной не было меньше 10 см, а между самими трубами 25 см или 50 см. Размещение начинаем со щитового короба с подающего отверстия и постепенно двигаемся дальше.Способы укладки водяного пола - схемы

Возле распределителя тепла трубки укладываем плотно друг к другу во избежание перегрева. Рекомендуем их отдельно изолировать, поместив в гофротрубы. Постепенно мы возвращаемся к щитку, заводим в него водный контур и соединяем с возвратным отверстием.

Теперь, когда вы точно знаете, что все соединено правильно и не будет протечек, необходимо запустить систему чтобы проверить ее. В тестовом режиме она должна проработать минимум 2 часа. За это время можно выявить недочеты или протечку.Подключаем и тестируем водяной пол

Тестирование начинают с заполнения контура водой и удаления из него воздуха. Затем подача воды закрывается и начинается проверка самой системы. Проверка герметичности сооруженной конструкции осуществляется при помощи манометра.

При испытании системы давление должно превышать норму рабочего в половину. Если по истечении суток давление не падает, значит, монтаж произвели мы правильно и можно заливать бетонную стяжку.

Электрический пол

Эта система надежна и проста в устройстве. Но будьте готовы к тому, что в ваши расходы по оплате электроэнергии вырастут во много раз.

Но на практике такое отопление лучше обогрева при помощи водных теплоносителей. Рекомендуется для небольших помещений, поэтому в нашем рассматриваемом случае с ванной комнатой, идеальный вариант.

Этот тип подходит для домов, в которых централизованное отопление помещений и делать водный пол не оправдывает цели.Маты электрического пола

На строительных форумах зачастую люди спрашивают: «А не опасно ли во влажном климате ванны нагрев электричеством?». Совершенно безопасно, потому что между подошвой ног и электрическим кабелем устроен толстый слой бетонной стяжки. Исключается возникновение потопа, тоже немаловажный плюс.

Электроотопление происходит, когда ток движется по кабелю и нагревает его. Кабель нагревается и происходит отдача тепла поверхности пола. Есть существенный минус такой структуры. Здесь присутствует электромагнитное излучение, которое создается электрическим полем.

Система представляет собой одно-или двухжильный кабель, проводки, терморегулятора и теплоизоляционные маты. Необходимо будет докупить влагонепроницаемый скотч, теплоотражающую пленку и гофротрубы.

Устройство кабельного электрического пола

Рассмотрим вариант создания электропола с двухжильными кабелями. Монтаж начинается с математических расчетов длины кабеля. Это самый трудный этап в работе.

Глубина залегания кабеля будет напрямую зависеть от напольного покрытия и расстояния между витками проводки. Если расстояние между проводами 10 сантиметров, то глубина будет около сантиметра, если от 10 до 15 сантиметров кабель углубляем на 4 см и больше.

На 1 м2 рекомендовано от 100 до 190 Вт если подогревается только пол и от 190 до 200 если электрообогрев единственное средство отопления.Сема монтажа электрического теплого пола

Определить расстояния между кабелями поможет маркировка производителя. Например, провод 10 Вт/м дает мощность 150Вт/м 2 если расстояние 6,5 см между проводами.

Не совсем понятно, особенно непрофессионалу, поэтому в каждом магазине электротехнических товаров, можно воспользоваться советами продавцов.

Подготовим основание, демонтировав стяжку и выровняв поверхность. Уложить теплоизоляционную пленку, маты, наклеить демпферную ленту так же, как и при монтаже водного пола. В отличие от обогрева водой здесь не нужно использовать маты в виде плит, достаточно недорогой рулонной изоляции. Обязательно стыки проклеиваем скотчем.

Определяем место крепления термостата. Рекомендовано около 30 см над уровнем пола. Есть вариант вмонтировать терморегулятор за пределами помещения комнаты. Высверлите круглое отверстие в этом месте для терморегулятора. Проштробите канала для подвода кабелей к термостату.Термостат и электрический пол

Укладываем кабель зигзагом, минуя те места, где будет располагаться ванна и душевая кабинка. Расстояние между витками кабеля соблюдайте не меньше 5 сантиметров, а до стены 10 сантиметров не меньше.

Если есть горячие трубы в периметре, соблюдайте расстояние между ними и нагревательным проводом больше 10 сантиметров. Проводка крепится к специальной монтажной ленте, недопустимы изломы или излишний натяг кабеля.

Между витками устанавливается датчик температуры, поместив его в гофротрубу, тогда если понадобится отремонтировать его, не придется демонтировать всю напольную поверхность. От датчика кабель идет к терморегулятору.

Все провода прячутся в гофрированные трубки и фиксируются. После того как вся проводка проложена штробы заштукатуривают.

Шаг No 4.

Снимите на концах всех проводов изоляцию и пропаяйте их. Затем подключите к терморегулятору. Включите на пару минут систему для проверки работоспособности. Если кабель начал нагреваться, значит все смонтировали правильно.Кабель одножильный и двужильный для теплого пола и паяльник

Шаг No 5.

Если все работает исправно, прежде чем зацементировать конструкцию, возьмите лист бумаги и зарисуйте примерную схему с точным указанием датчиков и соединительных муфт. Это облегчит в последствие ремонтные работы системы.

«Пол в коробке» и его монтаж

Новинка в семействе теплых напольных поверхностей – инфракрасный пол. Он бывает стержневой и пленочный. Пленочный вариант не подходит для устройства под стяжку для керамической плитки.

Прогреть стяжку поможет система из карбоновых стержней. Это готовая конструкция и монтировать ее своими руками не представляет сложности. Нужно только выбрать место для установки терморегулятора. К нему проштробить канавки для проводки, подключить систему к розетке.

Теплоизоляцию укладываем по такому же принципу. Сверху укладываем нагревательную решетку подводим провода к регулятору температур, включаем систему, если начала греться, значит можно заливать стяжку. Поскольку это инновационный продукт, то стоит он очень дорого.Схема монтажа инфракрасного пола

В пленочной системе обогрев происходит посредством мембраны и медных нагревательных элементов. Монтаж своими руками произвести очень просто. Вся система умещается в одну коробку. От сюда название «пол в коробке».

Для начала подготавливаем основание пола. Снимаем стяжку и выравниваем поверхность. Высверливаем отверстие для терморегулятора и штробим каналы под провода. Запитываем систему к розетке.

Укладываем на пол фольгированный отражатель тепла, блестящей стороной к потолку и фиксируем ее на поверхности. Сверху устраиваем пленочный пол, нагревателями к фольге.

По периметру делаем отступ 15 сантиметров. Пленку можно разрезать, если в этом будет необходимость. Разрезать только по светлым зонам!Схема подключения инфракрасного пола

Размещаем фрагменты мембраны и закрепляем ее на поверхности скотчем. Отрезанные края заливаем битумным составом. Медные элементы с обрезанного края изолируются.

Далее к неизолированным медным участкам крепим зажимы из металла. Их размещаем одним концом над пленкой, другим над медным элементом. К зажимам подключаем провода, счистив с них изоляцию и сильно зафиксировать плоскогубцами.

Затем всю проводку доводим до регулятора температуры, спрятав ее в канавки. Тестируем и, если все работает, можно провести гидроизоляцию и уложить напольное покрытие.

Стяжку в этом случае не надо делать. Можно засыпать керамзитом или использовать сухую смесь. Финальным напольным покрытием может стать декоративный наливной пол, который устойчив к влаге, как и керамическая плитка.

Конструкция хоть и дорогая, но по надежности, прочности и долговечности себя окупает во много раз. Важное правило для любого типа системы теплый пол, это не начинать ей пользоваться, пока не высохнет бетонная стяжка!

ЗАКЛЮЧЕНИЕ

И так мы рассмотрели три варианта системы обогрева помещения ванной комнаты. Каждый из них имеет свои преимущества и недостатки. Ванная и варианты теплого пола

Как оказалось главным минусом, который объединяет все типы, является высокая цена. Однако они окупают себя во время эксплуатации.

Независимо от того на какую систему попал ваш выбор, монтировать ее может даже новичок. Главное придерживаться строгих правил монтажа шаг за шагом воспользовавшись нашей инструкцией. Результатом потраченных усилий вы превратите ванную комнату в уголок тепла, комфорта и уюта.



polsdelat.ru

Электрический теплый пол в ванной под плитку: пошаговая инструкция

Электрический теплый пол в ванной

В помещениях с повышенной влажностью оптимальный вариант напольного покрытия – это кафельная плитка. Несмотря на все преимущества этого материала, по плитке не слишком приятно ходить босиком, так как она довольно холодная на ощупь. Именно поэтому обустроить электрический теплый пол в ванной – разумное и рациональное решение для обеспечения комфорта пребывания в санузле и проведения водных процедур.

Для укладки под плитку своими руками чаще всего применяются электрические маты – готовые решения, представляющие собой греющий кабель, закрепленный на сетчатой, часто самоклеящейся, основе. Их монтаж прост и удобен, а при выполнении укладки сетку можно подрезать и обходить сантехническое оборудование и предметы интерьера, установленные в ванной комнате.

Содержание статьи

Что нужно учесть перед монтажом

Каждый производитель греющего кабеля разрабатывает собственные рекомендации по монтажу своей продукции с учетом ее особенностей. Но общие требования сводятся к следующему:

  • Основание пола не должно иметь значительных дефектов и перепадов по высоте. В качестве подготовки основания рекомендуется заливка тонкой цементной или самовыравнивающейся стяжки.
  • Утепление основания. В случае расположения объекта на первых этажах или над неотапливаемыми помещениями, в качестве теплоизолятора используется плотный пенополистирол толщиной не менее 50 мм. Если снизу расположено жилое отапливаемое помещение, толщину утеплителя можно сократить до 20 мм. Если подогрев полов используется как дополнительный источник тепла, в некоторых случаях вместо пенополистирола допустимо использовать фольгированный теплоизоляционный материал с укладкой фольгой вверх.
  • Для подключения теплого пола прокладывается отдельная силовая линия, которая подключается через диффавтомат или связку УЗО плюс автоматический выключатель.
  • Терморегулятор и термодатчик для управления теплым полом необходимо приобретать отдельно. Терморегуляторы по способу управления бывают механические, электромеханические, электронные и устанавливаются в обычный подрозетник.

Термодатчик и различные виды терморегуляторов для теплого пола

Обратите внимание! При организации подогрева полов в ванной комнате, терморегулятор располагается в смежном сухом помещении. Рекомендуемая высота расположения монтажной коробки – не менее 30 см.

Укладка утеплителя не всегда возможна из-за большой толщины, поэтому утеплитель можно и не укладывать, но теплопотери будут выше.

Схема укладки

Электрический греющий кабель равномерно прогревается по всей своей длине, поэтому он укладывается змейкой с шагом 10–15 см между витками. При этом основная задача – равномерное распределение кабеля по всей площади основания пола. При планировании и составлении схемы укладки кабеля учитываются следующие аспекты:

Пошаговая технология монтажа

Теперь рассмотрим, как правильно сделать теплый пол под плитку своими руками.

Подготовительные работы

Подготовка помещения и основания включает в себя следующие этапы:

  • В месте установки термодатчика при помощи перфоратора и алмазной коронки делается отверстие для подрозетника.
  • Для прокладки силового кабеля от щитовой в зависимости от выбранного способа прокладки прорезаются штробы или монтируется кабель-канал. По технике безопасности терморегулятор не должен располагаться во влажном помещении – его монтируют через перегородку в другом помещении. Для удобного подключения проводов к терморегулятору лучше всего установить глубокий подрозетник.

    Термодатчик и различные виды терморегуляторов для теплого полаГнездо для подрозетника и штроба для силового провода.

  • Также нужно проделать штробу и отверстие в стене в ванную комнату для подключения к регулятору греющего кабеля и термодатчика.

    Штроба к терморегуляторуПробивание отверстия и штробы под прокладку провода теплового датчика и подключения греющего элемента к терморегулятору.

Проведя все подготовительные работы, приступают к подготовке основания:

  • Убирают строительный мусор, заделывают большие трещины, сколы и другие дефекты.
  • При перепаде по высоте от 2 см на 1 метр, основание выравнивают тонкой цементной стяжкой или самовыравнивающейся смесью.
  • Укладывают слой пенополистирольных плит толщиной от 20 до 50 мм, чтобы тепло не уходило в плиту перекрытия (этот пункт вариабелен в зависимости от условий).

    Укладка теплоизолятора на основаниеУкладка теплоизолятора на основание.

  • Во влажных помещениях утеплитель накрывается гидроизоляционной пленкой, после чего выполняется песчано-цементная стяжка слоем 2–3 см.

    СтяжкаТолщина стяжки от 30 мм.

  • Когда стяжка высохнет (от 3 до 7 суток в зависимости от температуры в помещении), производится разметка. Отмечается места установки всего оборудования и мебели, делается отступ от стен и нагревательных приборов.

    Разметка под сантехнику и мебельНанесение разметки на подготовленное основание.

Один из способов выполнения разметки – использовать цветную клейкую ленту, но подойдет и простой маркер или строительный карандаш.

Гидроизоляция поверх утеплителя в данном случае нужна только чтобы жидкость из раствора не протекла к соседям снизу и не испортила им ремонт. Если у вас нет соседей, или у них еще нет ремонта, либо вы надежно заделали все щели, то гидроизоляцию можно не делать.

Укладка греющего кабеля

На основание укладываются и крепятся саморезами или дюбелями монтажные планки, которые необходимы для фиксации витков кабеля.

Монтаж планок для крепления кабеля.Монтаж планок для крепления кабеля.

Перед укладкой греющего кабеля нужно убедиться в его целостности, для чего при помощи мультиметра замеряют его сопротивление. Если полученное значение укладывается в диапазон, указанный в паспорте, целостность кабеля не нарушена и он пригоден для укладки.

Измерение сопротивления кабеляИзмерение сопротивления кабеля.

Затем кабель петлями или змейкой раскладывают по поверхности пола и фиксируют отгибающимися усиками на монтажной планке. Раскладка начинается от отверстия в стене, ведущего к монтажной коробке, при этом оценивается необходимая для подключения длина холодного конца. Чтобы не было пересечения холодного конца с греющей частью, укладка чаще всего начинается вдоль стены.



Укладка греющего кабеля

Обратите внимание! Готовые тепловые маты на сетчатой основе укладывать гораздо проще: чаще всего они имеют клейкую основу, которая позволяет легко зафиксировать маты на любом основании. При необходимости поворотов, сетчатое основание подрезается, а кабель плавно поворачивается под нужным углом, без перекручивания и перегибов.

Укладка теплового мата

Уложив кабель, холодный конец заводится в подрозетник, смонтированный для установки терморегулятора, концы провода зачищаются и маркируются буквами ТП с указанием фаз (N и L) для дальнейшего подключения.

Выведенные в подрозетник концы греющего кабеля

Следующий шаг – монтаж термодатчика, который производится в такой последовательности:

  • От подрозетника прокладывается гофрированная труба. Ее свободный конец располагается между витками греющего кабеля на одинаковом расстоянии и закрывается заглушкой, чтобы в него не попал раствор при заливке стяжки.
  • В трубу заводится термодатчик, концы провода зачищаются и маркируются (ДТ) для подключения.

Установка термодатчика

Важно! После укладки греющего кабеля, производится повторное измерение сопротивления, чтобы убедиться в отсутствии повреждений. Если значения остались на прежнем уровне, приступают к следующим этапам монтажа теплого пола.

Завершающий этап

После того, как укладка греющего кабеля и термодатчика выполнена, кабель закрывают самовыравнивающейся смесью, предназначенной для применения в системах теплых полов. Слой заливки такой, чтобы полностью закрыть кабель с учетом возможной усадки стяжки. Укладка плитки по цементной стяжке производится не ранее, чем через 3–7 дней, а по самовыравнивающейся смеси – по рекомендации производителя.

Электрическое подключение

По заранее подготовленной штробе от распределительного щитка к подрозетнику прокладывается силовой кабель. Сечение прокладываемого провода должно быть достаточным, чтобы выдержать подключаемую нагрузку. В монтажной коробке концы провода зачищаются и маркируются буквами N и L. Автоматический выключатель подбирается исходя из сечения кабеля, обычно используют кабель сечением 2,5 мм² и автомат на 16А.

Кабель от электрощитка

Обратите внимание! Если греющий кабель имеет экран, то прокладывается трехжильный кабель, заземляющая жила которого подключается к экрану греющего элемента.

Подключение к терморегулятору производится согласно маркировке:

  1. Жилы силового провода подключаются к клеммам с маркировкой L и N, соблюдая полярность.
  2. Жилы греющего кабеля также подключаются с соблюдением маркировки и полярности: Lтп к клемме L1, а Nтп – к клемме N1.
  3. Жилы термодатчика подключаются к соответствующим клеммам терморегулятора, имеющим обозначение SENSOR или значок t°C.

Электрическое подключение терморегулятора

Подключив все провода, терморегулятор устанавливается в подрозетник и фиксируется винтами. На этом монтаж теплого пола считается завершенным.

Обратите внимание! Запуск теплого пола производится через 28 дней после заливки стяжки. При этом первое включение рекомендуется производить на минимум мощности, с постепенным (раз в сутки) увеличением температуры на 5 °C.

Распространенные ошибки

  1. Самой распространенной ошибкой, снижающей эффективность теплого пола, считается заливка слишком толстого слоя стяжки или плиточного клея. Это происходит из-за того, что неправильно выбрана мощность греющего элемента. Маломощные маты предназначены для заливки тонкого слоя стяжки, которая едва покрывает греющий элемент. Для прогрева более толстого слоя требуется увеличение мощности кабеля и как следствие, перерасход электроэнергии.

    Греющий кабель при разной толщине слоя стяжкиНаглядный пример того, что толстый слой стяжки при одинаковой мощности кабеля прогревается гораздо слабее.

  2. Вторая ошибка, приводящая к заливке утолщенного слоя стяжки – неплотное прилегание кабеля к основанию. Особенно часто это наблюдается на изгибах витков. Решить эту проблему легко еще на стадии укладки – такие выпирающие участки приклеиваются к основанию при помощи термоклея.

    Приклеивание выступающих участков кабеляПриклеивание выступающих участков кабеля.

  3. Следующей популярной ошибкой считается наличие пустот под плиткой. Пустоты образуются в случае, если пропущен этап заливки греющего кабеля самовыравнивающейся смесью или жидким плиточным клеем. Укладка кафеля сразу на кабель приводит к неравномерному распределению клея вокруг греющего элемента. Воздушные карманы и слой клея прогреваются неодинаково, что приводит к быстрому выходу из строя теплого пола, а в некоторых случаях – отслоению кафеля от основания.
  4. Еще одна ошибка – размещение греющего кабеля под мебелью и сантехникой, установленной на полу. Это приводит к нарушению теплоотдачи и перегреву кабеля и как следствие – его выходу из строя.
  5. Неправильное расположение термодатчика, который должен находиться в гофрированной трубе, уложенной между витками на равном удалении от кабеля в толще стяжки, которой заливается греющий элемент.

При соблюдении технологии и недопущении рассмотренных ошибок теплый пол способен прослужить длительный срок без поломок, не требуя при этом технического обслуживания.





masteravannoy.ru

наливное покрытие в душе, как сделать стяжку под плитку в комнате своими руками, мозаика в интерьере

Плитка – это один из самых распространенных вариантов напольного покрытия для ванной комнаты. Она не впитывает влагу, легко моется и придает помещению оригинальный и стильный внешний вид. Единственный недостаток заключается в том, что такое покрытие является холодным, что особенно чувствуется, если вставать на него голыми ногами сразу после душа или ванны. Однако данную проблему можно устранить, воспользовавшись системой теплый пол. Она обеспечивает нагрев плитки (или большинства других напольных материалов) до необходимой температуры.

Особенности

Главной характеристикой теплого пола является возможность обеспечить равномерный нагрев напольной плитки до приятной для пользователя температуры. Носителем тепла является вода (специальная жидкость) или электроэнергия. На эффективность работы системы влияет мощность системы и особенности ее монтажа (шаг трубы или кабеля), толщина стяжки, особенности напольного покрытия. Прогрев помещения осуществляется послойно.

Сначала нагревается кабель (или углеродная полоса, система труб – зависит от типа теплого пола), после чего тепло отдается стяжке, от нее – напольному покрытию.

При установке теплого пола в ванной важно ответственно подойти к выбору гидроизоляционной пленки, а также защиты системы от проникновения влаги со стороны напольного покрытия. Для этого необходимо приобретать специальные напольные плитки для влажных помещений с минимальным показателем влагопоглощения и специальную влагостойкую защиту.

Устройство

Принцип работы системы обусловлен ее видом. Так, водяной теплый пол представляет собой систему труб, монтируемых под полом, по которым циркулирует горячая вода. Трубы подключаются к центральной системе отопления или отдельному бойлеру. Циркуляцию жидкости обеспечивают специальные насосы, поверх системы труб выполняется бетонная стяжка, а уже на нее клеится плитка.

Подогрев пола электрической системой осуществляется с применением нагревательных проводов.

Они могут быть следующих видов:

  • отдельными – такой провод укладывается с определенным шагом по всей площади помещения;
  • объединяться в маты – более удобный для монтажа вариант.

Существуют и более современные пленочные системы. Источником тепловой энергии в данных конструкциях выступает электричество. Большинство электрических полов не предполагают наличия стяжки, плитка клеится непосредственно на тонкий клеевой слой.

Плюсы и минусы

Главным преимуществом системы является возможность обеспечить оптимальную температуру пола и повысить эксплуатационные свойства напольной плитки. При этом происходит равномерный нагрев пола, а значит, и помещения. Для сравнения, радиаторы отопления сильно нагревают пространство вокруг себя, в то время как в дальнем конце помещения полы могут оставаться ледяными.

Преимуществом устройства считается и то, что оно прогревает не воздух в комнате, что становится причиной его сухости, а сам пол и находящиеся предметы, которые отдают тепло.

Благодаря использованию системы удается создать благоприятный микроклимат в ванной. Это обусловлено тем, что температура в нижней части комнаты на 2–3 градуса выше, чем в верхней ее части. Такой микроклимат считается наиболее полезным для здоровья, поскольку предотвращается переохлаждение ног. К плюсам системы стоит отнести и ее эстетичность – все нагревательные элементы скрывает наливной пол или плитка, на стене крепится лишь панель управления. Производители стремятся сделать ее максимально эргономичной и приятной внешне.

Неоспоримым достоинством является возможность регулировать температуру благодаря наличию термостатов и панели управления. Если говорить об электрических моделях, то пользователи имеют возможность регулировать нагрев вплоть до одного градуса. Для нагрева поверхности требуется немного времени, после чего систему можно перевести в более экономичный режим поддержания заданных параметров. При использовании системы теплого пола затраты на электроэнергию обходятся в 4 раза дешевле, чем подключение различных электронагревательных радиаторов. Совместимость с большим количеством напольных покрытий – это еще одно явное преимущество. Наличие системы никак не сказывается на прочности и долговечности плитки.

Преимущества и недостатки устройства во многом обусловлены его видом. Так, водяной теплый пол более экономный, чем электрический, но имеет ограниченную сферу использования и характеризуется сложным, дорогостоящим монтажом. Для организации такой системы требуется большой объем подготовительных работ, разводка и укладка труб, заливка их бетонной стяжкой. При этом высота пола поднимется в среднем на 10–15 см. Кроме того, такая система имеет большой вес и непригодна для установки в многоквартирном доме, поскольку при подключении системы в одной квартире соседи по стояку останутся без тепла. Водяной теплый пол подходит для частных домов с крепким фундаментом и достаточно сложен в монтаже. Однако дальнейшая его эксплуатация окажется весьма экономичной.

Что касается электрического аналога, то он, напротив, прост в установке. Как правило, укладку и подключение можно выполнить своими руками. Однако при эксплуатации следует быть готовым к увеличению счетов за электроэнергию. Кроме того, как всякий электроприбор, такое устройство требует соблюдения правил монтажа электропроводки, наличия заземления и системы аварийного отключения. При нарушении данных требований или эксплуатации неисправного агрегата высока вероятность возгорания.

Нередко, говоря о недостатках электрополов, заявляют об их электромагнитном излучении. На самом деле подобные суждения ошибочны, ведь теплые полы не являются источником большого объема электромагнитных волн небезопасных для здоровья. Они излучают примерно столько же электромагнитных волн, сколько и мобильный телефон. При выборе более дорогих инфракрасных моделей удается полностью обезопасить себя от такого излучения.

Типы систем

Выделяют две большие группы теплых полов.

Водяные

Теплоносителем здесь выступает вода или незамерзающая жидкость, циркулирующая по гибким пластиковым трубам, которые укладываются на пол.

Электрические

Данные устройства могут иметь несколько видов.

Кабельная система

Одна из простейших систем теплого пола. Представляет собой электропровод с токопроводящей жилой, характеризующейся большим сопротивлением. Ток, протекающий по ней, вызывает нагрев кабеля и, соответственно, активацию системы.

Кабельные устройства бывают одно- и двужильными. Кабели с одной жилой дешевле, но их монтаж несколько усложняется необходимостью оба конца кабеля тянуть к одной точке при подключении к электросети. При работе с двужильными аналогами это делать необязательно, поскольку две токопроводящие жилы, находящиеся внутри, уже соединены между собой, нет необходимости сводить их при подключении. Предотвратить возгорание позволяет наличие на каждой жиле изоляции и экрана.

Говоря о кабельной системе, отдельно стоит выделить саморегулирующийся кабель. Вместо токопроводящей жилы, он содержит полупроводник. Благодаря данной конструкции сопротивление кабеля зависит от температуры окружающей среды. Иначе говоря, процесс нагрева регулируется автоматически с учетом температуры в помещении. Использование саморегулирующегося кабеля позволяет предотвратить перегорание системы, обеспечивает более экономичное потребление электроэнергии.

Все кабельные системы укладываются на полу змейкой с определенным шагом, поверх нее делается тонкий слой стяжки (толщина 30–50 мм), после высыхания которой можно приступать к укладке плитки.

Греющие маты

Основой являются двужильные греющие кабели, которые закреплены на специальную сетку. Шаг кабеля уже задан, обычно он составляет 9 см. Средняя ширина – 50 см, длина зависит от бренда и модели материала. Удобство греющих матов обусловлено простотой их укладки, возможностью резать пластиковую основу и выполнять необходимые повороты и изгибы системы. Достоинством является возможность отказаться от стяжки и укладка плитки поверх тонкого (8–10 мм) слоя плиточного клея. Это обусловлено использованием в матах кабелей малого диаметра.

Инфракрасная пленка

Это относительно новый вид теплого пола, представляющий собой многослойный «пирог» с углеродными полосами в качестве нагревательного элемента. Они укладываются на подложку, непроводящую ток. Электроэнергия к нагревательным полосам движется по токопроводящим жилам из меди или серебра, сверху углеродные полосы закрываются верхним защитным слоем. Характерной чертой материала является его малая толщина – 0,4 мм, максимальная температура нагрева редко превышает +50ºС. Это делает инфракрасный пол оптимальным под «капризные» и неустойчивые к действию высоких температур напольные покрытия (линолеум, ковролин, паркет).

Если говорить об укладке инфракрасной пленки под плитку в ванной, то не обойтись без заливной системы. Только так можно монтировать инфракрасный теплый пол в помещениях повышенной влажности. Не каждый вид данного устройства разрешен к использованию под мокрую стяжку. Разновидностью инфракрасного теплого пола являются системы, где нагревательный элемент выложен не полосами, а сплошным слоем.

Инфракрасное нагревание считается самым безопасным, поскольку излучаемое тепло аналогично тому, что «отдает» солнце.

Нагревательные инфракрасные стержни

Данный вид пола сочетает в себе черты кабельного и пленочного пола. Вместо углеродных полос, здесь используются углеродные стержни, которые также закреплены на тонкой непроводящей основе. Готовое изделие не нагревается как кабельный аналог, но в отличие от пленочного пола может иметь более высокую температуру нагрева (+50–60ºС) и несколько видов монтажа на выбор (в стяжку или на слой плиточного клея).

Дизайн и виды плитки

Выбирая плитку под теплый пол нужно отдать предпочтение вариантам, предназначенным для укладки на пол. Они характеризуются износостойкостью, повышенной прочностью и специальным антискользящим покрытием. Если электро- или водяной пол выступает единственным источником отопления, то плитка должна выдерживать нагрев до +24–31ºС. При наличии иных источников тепла, достаточно, если температурный диапазон нагрева будет составлять +16–26ºС. Следует отдавать предпочтение керамической, клинкерной или керамогранитной плиткам. Нагреваясь, они сохраняют тепло и отдают его постепенно, что обеспечивает более комфортное использование пола и возможность экономить расход электроэнергии (особенно если установлены саморегулирующиеся греющие кабели).

Что касается размеров и дизайна плитки, то их выбор зависит исключительно от личных предпочтений владельца. Многие мечтают о деревянном напольном покрытии, которое ассоциируется с семейным теплом и уютом. Однако даже обработанную должным образом древесину не рекомендовано использовать в ванной ввиду непрактичности материала. Выходом станет использование керамической плитки под дерево. Используя ту или иную технологию, можно добиться имитации под паркет или деревянный пол, настеленный из досок.

Коричневый оттенок плитки хорошо сочетается с теплыми кофейными стенами. Добиться единства стиля можно, используя на полу мозаику и этот же материал для отделки панелей ванны. Благодаря этому удастся добиться эффекта перехода горизонтальных поверхностей (пола) в вертикальные. При этом не рекомендуется «разграничивать» этот плавный переход использованием ковриков для ванной. Впрочем, при установке теплого пола они и не понадобятся.

При оформлении пола темным плиточным покрытием рекомендуется «поддержать» его в отделке стен. Классическим решением является использование небольшого бордюра темного оттенка в тон полу, «пущенного» по стене светлых тонов. Если стоит задача визуально приподнять потолок, вместо бордюра стоит использовать неширокие вертикальные линии, выполненные из более темного оттенка плитки, чем основная часть стены.

Красивый интерьер получается при использовании плитки, ассоциирующейся с водным покрытием. Это все оттенки голубого, синего, аквамаринового цвета, которые можно сочетать с белой или бежевой плиткой. Для классических интерьеров можно использовать плитку с геометрическим принтом. Оригинально и самобытно смотрятся «картины», выложенные из плиток. Наиболее популярная тематика таких изображений – это морская.

Как сделать своими руками?

В общем виде монтаж теплого пола включает несколько шагов.

  • В первую очередь выкладывается гидрослой, а затем теплоизоляционного материала. Задача последнего – это утеплить помещение, уменьшить его теплопотери.
  • Поверх него следует уложить теплый пол, который нужно залить стяжкой или тонким слоем плиточного клея. После того как заливка полностью высохнет, можно приступать к укладке плитки.
  • Важно, чтобы утеплитель выдерживал температуру до +100ºС. Если ванная находится на втором этаже частного дома, можно использовать тонкий утеплитель на основе фольги. В таком случае тепло, уходящее через пол из ванной, будет «служить» в помещении на нижнем этаже.
  • В многоквартирном доме или при расположении ванной комнаты на первом этаже следует использовать более толстый утеплитель (например, плиты экструдированного пенополистирола). Это позволит снизить теплопотери.
  • Черновой пол должен быть чистым и сухим, при наличии ям и бугров пол необходимо выровнять. Для этого удобно использовать самонивелирующие составы или заливать по старинке цементно-бетонным раствором, ориентируясь на маячки.
  • Монтаж электропола должен начинаться с установки на стене терморегулятора. Это устройство, на экран которого передаются данные о нагреве пола, имеется панель управления. Терморегулятор должен быть не менее чем на 30-см высоте от пола. Специалисты рекомендуют крепить терморегулятор вне помещения ванной. Это позволит избежать окисления его контактов из-за повышенной влажности в ванной.
  • Соединить терморегулятор с нагревательной системой позволяет провод, который укладывается в проштробленную в стене «канавку». При использовании кабелей их необходимо покрывать армирующей сеткой, которая также фиксирует кабель. После подключения и проверки этой системы теплый пол можно покрыть стяжкой или тонким слоем клея для плитки. После их высыхания приступают к укладке плитки.
  • Монтаж водяных полов также ведется на гидроизоляционный слой. Материал нужно постелить с 10-см заступом на стены. По всему периметру крепится демпферная лента, которая призвана устранить «мостики холода».
  • Поверх слоя гидроизоляции укладывается утеплитель, например, пенополистирольные плиты. Затем монтируется щиток для управления нагревательным оборудованием. При выборе его местоположения важно, чтобы щиток не загромождался мебелью или сантехникой.
  • Выполняется раскладка труб, их фиксация на полу, а после производится соединение со щитком и системой водоснабжения посредством гибких шлангов. Все места стыков должны быть тщательно загерметизированы. Проверять качество изоляции труб удобнее манометром.
  • Если система исправна и загерметизирована можно приступать к заливке стяжки. Она представляет собой смесь на основе мелкофракционного бетона или цементно-песчаной основе. Необходимо выровнять уровень пола с помощью маяков, после выполняется заливка стяжки, ее выравнивание и затирка. После застывания цементного или бетонного слоя можно включать систему отопления.

Советы и рекомендации

Перед покупкой следует определиться с мощностью теплого пола. Это обусловлено тем, является ли система основным или дополнительным источником отопления. В многоквартирных домах обычно имеются стационарные радиаторы отопления, поэтому достаточно теплого пола мощностью 80–100 Вт/м².

Если речь идет о неотапливаемом помещении, то расчет мощности ведется по теплопотерям, в любом случае для ванны этот показатель должен быть не менее 130–160 Вт/м².

После определения мощности электропола необходимо выбрать вид системы. Для ванной удобнее всего использовать нагревательные маты, поскольку они просты в монтаже и не «съедают» высоту помещения благодаря тонкому слою плиточного клея. Если помещения довольно высокие, то можно использовать и кабельные теплые полы, укладывая их в стяжку. Правда, процесс окажется более трудоемким. Если позволяют средства можно выбрать самую дорогую разновидность – это нагревательные инфракрасные стержни, а плитку на них стоит укладывать на тонкий плиточный слой. Это позволит снизить трудоемкость процесса и избежать сильного поднятия уровня пола.

В частном доме, где высота помещений позволяет «отдать» под теплый пол и бетонную стяжку 15–17 см, можно использовать водяные теплые полы. Перед установкой важно также правильно рассчитать теплоэффективность системы, определиться с шагом укладки труб и особенностями разводки. Ввиду сложности монтажа и его высокой стоимости данные работы лучше доверить профессионалам.

Повысить эффективность системы, а также предотвратить ее перегрев позволяет следование нескольким рекомендациям.

  • Предотвратить нерациональный обогрев позволит соблюдение расстояния между теплым полом и стенами помещения. Рекомендуемый показатель этого расстояния составляет 5 см.
  • Недопустимо укладывать теплый пол рядом с радиаторами отопления менее чем на 10-см расстоянии. Нагреваясь от радиатора, система не сможет отдавать тепло, что вызовет перегрев и, как следствие, короткое замыкание кабеля.
  • По этой же причине (невозможность отдавать полностью тепло) не следует укладывать теплый пол под массивную мебель без ножек.
  • Перегрев кабелей и выход системы из строя может спровоцировать слишком плотная укладка витков кабеля (менее 8–9 см), а также пересечение кабельных линий.
  • В процессе монтажа важно не допустить случайного разрыва кабелей. Предотвратить это можно, надев обувь на мягкой подошве и минимизировав передвижение по зафиксированному к полу кабелю. Некоторые специалисты закрывают уложенные на пол кабели листами фанеры или ДСП.
  • При организации водяного теплого пола необходимо оставить трубы под давлением при заливке стяжки. Это позволит избежать их деформирования под весом состава для стяжки.
  • Если теплый пол монтируется в уже обжитом доме, то для его установки следует удалить старое напольное покрытие. При его сбивании, скорее всего, деформируется имеющаяся под ним стяжка. Не стоит пытаться восстановить ее, проще и дешевле будет сбить ее, выровнять поверхность и залить новый слой. При использовании греющих матов их можно укладывать прямо поверх старой плитки. Это упрощает и ускоряет монтаж, хотя при таком методе увеличивается толщина пола.
  • Для тестирования системы после монтажа лучше использовать специальные приборы, позволяющие установить напряжение системы. Если полученные показатели соответствуют заявленным в инструкции устройства, можно приступать к заливке пола.
  • В момент сушки стяжки недопустимо включать теплый пол, это приведет к деформированию слоя стяжки. Выключить теплый пол необходимо и при укладке плитки. Клей должен просыхать в максимально естественных условиях.
  • Защитить электропол позволит использование влагостойкой затирки для плитки.

О том, как правильно установить теплый пол в ванной, смотрите в следующем видео.

stroy-podskazka.ru

технология укладки и полезные советы

Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.

Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры. Теплый пол в ванной под плитку

Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.

Популярные разновидности теплых полов и их особенности

Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.

Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.

В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.

Как сделать теплый пол в ванной от электричества своими руками

Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.

Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.Маты электрические для системы теплый пол

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.

Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).

Последовательность выполнения работ

Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:

  • Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
  • Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.

Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.

Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.

Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.

Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.

Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.

Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы,  в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

  • Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
  • На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
  • Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
  • На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.Теплый водяной пол

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.Выравнивание бетонной стяжки

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.

которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.

pol-hot.ru

Теплый пол в ванной под плитку: делаем ремонт своими руками

Монтаж теплого пола

Одно из важных мест в жизнь любого человека это ванная комната. И многим важно сделать  ванной комнате теплый пол своими руками. В ванной комнате особый климат, так как в этом помещении часто очень влажно и всегда должно быть тепло. От центрального отопления квартир зачастую не получить достаточного количества тепла так, чтобы в ванной было комфортно находится. У многих в летний период отключают горячее водоснабжение, и в ванной становится холодно как на леднике.

Конечно, для улучшения условий вы можете оборудовать ванную комнату дополнительным радиатором, повесив его на стенку. Но в этом случае вы теряете объем помещения, а в силу квартир в многоэтажках, это очень важно.

Поэтому многие хозяева прячут дополнительно отопление в пол. В таком помещении приятно наступать на пол босыми ногами. О том, как правильно выбрать теплый пол и как его устанавливать мы расскажем в этой статье.

Недостатки и преимущества обогрева системы теплый пол

Теплый пол не только прогревает помещение, в котором он установлен, но еще и сохраняет поверхность сухой. При попадании воды на плитку в ванной, она будет быстро высыхать. Поэтому, теплый пол помогает эффективно бороться против плесени. Обустраивая себе пол в ванной с обогревом вы создаете благоприятный климат в своем помещении.

При размещении в тесном помещении, спрятанная конструкция не занимает отдельного пространства, в отличие от радиатора.

Система теплый пол

Во время работы теплого пола, воздух остается увлажненным, но не сухим, мешая созданию конденсата на стенах ванной комнаты. Помимо этих полезных качеств, теплый пол тратит гораздо меньше электрической энергии, чем отдельно установленный электрический прибор. Смонтировать такую систему может даже новичок.

Существует всего три системы теплого пола: водяная, кабельная и инфракрасная. Подробнее о различных системах теплого пола можно почитать здесь, а кратко мы повторим ниже.

Водяной теплый пол

Такой теплый пол советуют устанавливать в зданиях с индивидуальной системой отопления. Водяной теплый пол это сложная конструкция из трубок небольшого диаметра, которая укладывается в бетонное основание и нагрев происходит за счет теплообмена труб и горячей воды.

Водяной теплый пол

Этот вариант является самым экономичным вариантом из всех представленных на рынке. К тому же, для такого теплого пола не требуется большого количества электроэнергии. Вы можете его подключить к общей системе водяного отопления, а можете использовать отдельный нагревательный котел.

Для правильной и постоянной работы в водяной теплый пол вмонтирован насос, который обеспечивает постоянную циркуляцию воды, даже если в трубах излишне маленькое давление.

Принцип работы водяного теплого пола достаточно прост. Теплая вода подается с помощью насоса в трубы. Вода постепенно остывает и попадает опять в нагревательный элемент, после чего идет по второму кругу. Эта система замкнута.

Монтаж водяного теплого пола

Система водяного теплого пола может работать как и от полотенцесушителя, так и с помощью коллектора. Чтобы правильно произвести монтаж водяного теплого пола мы предоставляем вам пошаговую инструкцию.

Шаг 1

Монтаж нужно начинать с демонтажа старого напольного покрытия и удаления стяжки. Черновой пол необходимо выровнять, срезав выступы и заделав вмятины. Ровная поверхность необходима в обязательном порядке, чтобы не повредить изоляционные плиты. Теплоизоляционную плитку необходимо положить под трубы таким образом, чтобы края пленки были загнуты на 10 см вверх по углам помещения. Зафиксировать пленку можно влагонепроницаемым скотчем.

Шаг 2

Все помнят, что при нагревании любого материала, он расширяется. Это можно вспомнить из школьного курса физики. С бетонной стяжкой, во время нагревания, происходит то же самое. При заливе бетонной стяжки, выделяется тепло, которое заставляет ее расширятся. Один квадратный метр бетонной стяжки выдает линейное расширение в 1 мм. Таким образом, если у вас ванная комната 4 квадратных метра, то основание будет шире на 2 мм. Поэтому если вы залили слишком много стяжки, то при высыхании она может походить на купол или даже треснуть. А если вы уже уложили водяной теплый пол, то это будет проблематично сделать.

Поэтому при заливе стяжки необходимо использовать специальную ленту, которая крепится к боковым частям ванной комнаты, во избежании неприятного хода событий.  Лента изображена на рисунке ниже.

Защитная лента для бетонной стяжки

Шаг 3

В выбранном и удобном месте необходимо закрепить щиток управления системой. Место должно быть в легкодоступном месте. В щиток помещаем коллектор в отверстиями входа и выхода.

Шаг 4

Для уменьшения теплопотери, укладываем на бетонное основание пенополистрольные маты на пленочное основание. Толщину матов необходимо подбирать в зависимости от расположения вашей ванной комнаты. Если под ванной находится отапливаемое помещение, то достаточно слоя в 5 сантиметров. Если снизу помещение не отапливаемое, то слой должен быть минимум 10 сантиметров.

Шаг 5

Необходимо разместить армирующую сетку для крепления трубопровода на поверхности матов. Мы советуем приобретать маты  с уже нанесенной разметкой под трубки, или маты с профильными «бобышками», так как на них удобно крепить трубы. Лучше не экономить на теплоизоляционном материале.

Шаг 6

Теперь приступаем к укладке трубок. Существует всего два типа укладки труб, это змейка и спираль. Выбрать вы можете любой тип. но как правило, в зависимости от трубок в инструкции указан предпочтительный вариант. Самое главное правило, которое нужно соблюдать при укладке —  расстояние между трубами и стеной меньше 10 см, а между самими трубами 25 см. Размещение труб необходимо начинать с щитка, постепенно продвигаясь дальше.

Укладка труб водяного пола

Шаг 7

Теперь вам необходимо запустить систему, чтобы ее проверить на утечку. В тестовом режиме, система должна проработать как минимум 2 часа, в течении которых можно выявить протечку или недочеты. Правильное тестирование системы теплого пола начинают с заполнения контура водой и удаления из контура лишнего воздуха. После чего закрывают подачу воды и начинают проверку самой системы. Правильную проверку герметичности системы осуществляют при помощи манометра.

Во время испытания системы, давление не должно превышать норму рабочего давления, больше чем в 2 раза. Если по истечении 24 часов, давление не падает , то значит, что монтаж произведен верно и можно заливать систему стяжкой.

Электрический теплый пол

Такой тип отопления пола намного эффективнее, чем при помощи водных теплоносителей. Электрический теплый пол рекомендуют для маленьких помещений, поэтому для ванной комнаты это идеальный вариант. Такой тип теплого пола прекрасно подходит для тех домов, в которых центральное отопление не выполняет своей функции.

На форумах про строительство очень часто можно встретить распространенный вопрос: » Не опасно ли во влажном климате использовать нагрев с помощью электричества?». И мы ответим, что это совершенно безопасно, так как между электричеством и ногами проложен толстый слой бетонной стяжки. И немаловажно то, что исключается возникновение потопа водяного теплого пола.

В этом случае, тепло выделяется тогда, когда электрический ток проходит через проводники, встречая сопротивление. В этом варианте нагрева есть существенный минус. При прохождении электрического тока, создается электромагнитное излучение, которое создается электрическим полем.

Системы электрического теплого пола состоит из теплоизоляционных матов, терморегулятора, проводки и кабеля. Так же вам будет необходим специальный влагонепроницаемый скотч, гофротрубы и теплоотражающая пленка.

Устройство кабельного электрического пола

Мы рассмотрим вариант создания пола с двухжильными кабелями. Прежде, чем приступать к монтажу, необходимо рассчитать длину кабеля и это самый трудный этап в работе.

Глубина залегания кабеля зависит напрямую от того напольного покрытия, которое будет в вашей ванной комнате и от расстояния между витками проводки. Если , допустим, расстояние между витками 10 см, то глубина будет около сантиметра, а если 15см, то глубина больше на 4 см.

Рекомендуется использовать до 200Вт мощности на 1 квадратный метр помещения.

Укладка электрического теплого пола

Шаг 1

Подготовьте основание пола, удалив старую стяжку и выровняв поверхность пола. После чего уложите теплоизоляцию и маты, так же, как и при монтаже водяного пола. В отличие от водяного пола, здесь подойдет рулонная теплоизоляция. Стыки теплоизоляции в обязательно порядке необходимо проклеить скотчем.

Шаг 2

Определите место установки термостата. Мы рекомендуем устанавливать термостат около 30 см на уровнем пола. Можно так же и вмонтировать термостат за пределами ванной комнаты, и это крайне удобно, если его поместить рядом с выключателями в ванную комнату.

Шаг 3

Кабель нужно укладывать зигзагообразной проекцией, игнорируя те места, в которых будет располагаться ванная или душевая кабинка. Расстояние между витками должно быть не меньше 5 см, а до стены не меньше 10 см.

Если в стене есть горячие трубы, то расстояние теплого пола от них должно быть не меньше 10 см. Проводку теплого пола необходимо крепить специальной монтажной лентой, не допуская излишнего натяжения и перелома кабеля.

Между витками устанавливается датчик температуры. помещенный в гофру, а от датчика идет отдельный кабель к терморегулятору. Все провода нужно спрятать в гофру и зафиксировать. После укладки всей проводки штробы заштукатуривают.

Шаг 4

Снимите на концах всех проводов изоляцию и пропаяйте их. Затем подключите к терморегулятору. Включите на пару минут систему для проверки работоспособности. Если кабель начал нагреваться, значит все смонтировали правильно.

Шаг 5

Если тестирование прошло успешно и все работает исправно, то прежде чем заливать конструкцию теплого пола, мы рекомендуем взять лист бумаги и зафиксировать расположение всех датчиков теплого пола. Сохраните эту бумагу, так как она облегчит дальнейшую работу по ремонту системы.

Пол в коробке и его монтаж

Новинка в сфере теплых полов это инфракрасный пол. Инфракрасный пол бывает двух видов: пленочный и стержневой. Пленочный вариант не годится под устройство под керамическую плитку.

Прогреть стяжку можно системой из карбоновых стержней. Система из карбоновых стержней  —  готовая конструкция, не представляющая сложности для самостоятельного монтажа. Вам только нужно выбрать правильное и удобное место установки терморегулятора и проштробить к нему канавки для проводки, подключив систему к розетке.

Теплоизоляцию нужно укладывать по известному для вас принципу. Сверху нужно уложить нагревательную решетку, предварительно протянув провода к терморегулятору, после чего включить систему и заливать стяжку, если с систему все в порядке. Так как это новый продукт на рынке, то и стоимость этого продукта высока.

Инфракрасный теплый пол

В такой системе нагрев происходит за счет теплообмена между мембраной и медных нагревательных элементов. Вся система умещается в одну коробку и отсюда ее название » пол в коробке «.

Сначала необходимо подготовить основание для теплого пола, сняв старую стяжку и выровняв поверхность. Запитываем систему к розетке, штробим каналы к терморегулятору и делаем каналы под провода.

На пол необходимо уложить фольгированный отражатель тепла, отражающей стороной наверх и зафиксировать его на поверхности. Пленочный пол необходимо уложить нагревателями в сторону фольги. По периметру необходим отступ в 15 см. Пленку можно разрезать, если в этом есть необходимость, но разрезать ее можно только по светлым зонам.

Схема подключения инфракрасного пола

Размещаем все фрагменты мембраны и закрепляем их на полу с помощью скотча. После чего прикрепляем зажимы из металла к неизолированным участкам из меди. Их нужно разместить одним концом над пленкой, а другим  над медным элементом. Счистив изоляцию с проводов, подключаем зажимы и фиксируем их с помощью плоскогубцев.

После чего мы доводим всю проводку до терморегулятора, спрятав ее в канавки. В этом случае нет необходимости делать стяжку, и можно использовать сухую смесь или керамзит. Финальным покрытием может послужить декоративный наливной пол или керамическая плитка.

Заключение

Мы рассмотрели три способа обогрева пола в ванной комнате, каждый из трех вариантов имеет свои плюсы и минусы. Самый главный минус, который объединяет все три варианта это высокая цена, однако все теплые полы окупают себя во время эксплуатации.

Вне зависимости от того, какую систему теплого пола вы выбрали, монтаж ее способен осуществить даже новичок. Главное , придерживаться простых инструкций в этой статье и делать все пошагово.

menscore.ru

Теплый пол под плитку водяной своими руками

монтаж водяных полов

Современный и комфортный в эксплуатации теплый пол под плитку водяной своими руками выполнить не сложно, зная основные особенности таких конструкций.

Главным условием получения долговечной и безопасной в использовании системы «теплые полы» является правильный выбор материалов и грамотный монтаж.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

  • Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
  • Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

пол водяной

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

плоскогубцы

  • плоскогубцами;
  • строительным уровнем;
  • рулеткой;
  • гаечными и разводными ключами;
  • отвёрткой;
  • зубилом;
  • ножницами для резки металлопластиковых труб;
  • специальным сварочным аппаратом;
  • перфоратором;
  • шуруповертом;
  • такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

инфракрасные полыИнфракрасные полы – хороший вариант обустройства системы “теплый пол”. Инфракрасный теплый пол под плитку – инструкция по монтажу.

О плюсах и минусах электрических теплых полов под плитку читайте тут.

Виды и технологии укладки кабельных теплых полов под плитку описаны по ссылке.

Подготовка поверхности

На стадии подготовительных работ, в обязательном порядке выполняются следующие мероприятия:

  • удаление старого напольного покрытия;
  • демонтаж старой стяжки;
  • выравнивание плоскости подготавливаемой поверхности по горизонтали.
пирог теплого пола

Основание и пирог теплого водяного пола

При подготовке поверхности, в процессе выравнивания допускается наличие минимального перепада по высоте.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

теплоизоляция пола

  • фиксация демпферной ленты по периметру помещения;
  • укладка гидроизолирующих материалов;
  • монтаж демпферной ленты между несколькими контурами;
  • в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Армирование пола

Поверх утеплительного слоя укладывается армирующая сетка, которая используется в качестве фиксатора для стяжки. Некоторые специалисты применяют сетки армирующего типа для закрепления трубной системы «теплый пол», что позволяет обойтись в процессе монтажа без специальных клипс и крепежных полосок.

армирование пола ячеистой сеткой

Армирование пола поверх утеплителя

В этом случае монтируются стяжки на основе пластика. Для армирования стяжки можно применять металлическую сетку, основой которой является проволока диаметром 3 мм при размерах ячейки 10х10 см.

Укладка труб на водяной теплый пол со стяжкой

Схема обустройства системы «теплый пол» с укладкой труб может быть различной. Чаще всего используются варианты укладки:

  • «улиткой» или «ракушкой»;
  • «змейкой».
стяжка бетонная

Стяжка для водяного пола

Чтобы правильно выбрать способ укладки, необходимо правильно учесть общую площадь отапливаемого помещения, наличие навыков и профессионального инструмента.

Самой простой и максимально удобной схемой для самостоятельной укладки труб при обустройстве системы водяной «теплый пол» является «улитка».

Алгоритм укладки водяного теплого пола в ванной своими руками

Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.

монтаж пола водяного в ванной

Как сделать водяной теплый пол в ванной

Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов. Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения.

крепление трубопровода теплого водяного пола к арматурной сеткеЗатраты на содержание водяных полов меньше, чем электрических. Укладка теплого водяного пола под плитку подходит для небольших помещений, часто используется в индивидуальном строительстве.

Видео монтажа инфракрасного теплого пола под плитку смотрите по ссылке.

Теплый пол на полистирольной основе

Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.

трубы на полистироле

Монтаж труб на полистирольные плиты

Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.

Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

Деревянный теплый пол с жидким теплоносителем

Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.

теплые полы на дереве

Теплый пол на деревянных перекладинах

Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.

Выбор и установка коллектора

К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.

Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.

Монтаж труб и заливка стяжки

После обустройства гидро- и теплоизоляции укладываются трубы, которые подключаются к коллектору при помощи зажимных фитингов «евроконус».

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.

Видео на тему

delaemvannuu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
