Укладка тротуарной плитки на бетонное основание: как укладывать на бетон

Плитка тротуарная в дизайне двора

Тротуарная плитка уже давно стала незаменимой при проведении работ по облагораживанию общественных парков, скверов, и приусадебных участков. Она сочетает в себе надежное долговечное покрытие, неподдельную эстетику и возможность самостоятельной кладки.

Наиболее качественной считается укладка плитки на бетонное основание, которая только увеличивает срок эксплуатации изделий. Как ее правильно производить, рассмотрим подробнее в нашей публикации.

Содержание статьи

Особенности тротуарной плитки

Площадка из плитки

Прежде чем разбираться в том, как класть плитку, нужно рассмотреть основные ее типы и разновидности, чтобы представить себе более полную картину.

Для обустройства садово−парковых дорожек выпускается плитка из бетона, изготовленная по различным технологиям:

вибропрессование;
стационарное литье;
вибролитье.

Кроме бетонных экземпляров, изготавливается более надежная плитка из гранита.

Гранитная плитка

Гранитное крыльцо

Гранитную плитку для мощения дорожек получают путем распила и дополнительной обработки гранитного камня. Средняя толщина получаемых кирпичиков – 3 см.

Если сравнивать подобные изделия с плиткой из бетона по качественным признакам, то гранитным «булыжникам» можно смело давать первое место по долговечности, износостойкости, прочности, стойкости к истираемости и прочим статическим и динамическим нагрузкам.

Прямое подтверждение такому утверждению служит римская дорога, сохранившая ровность своего мощения со времен существования Римской Империи.

Римская дорога

Современная гранитная брусчатка

Гранитная плитка с колотой поверхностью и дополнительной обработкой, не подвержена наледи. Чего нельзя сказать про бетонную плитку тротуарную, которая даже с шершавой текстурой способна обледенеть при любых условиях.
А как на просторах нашей страны доблестные дворники борются с такой проблемой? Правильно! Берут металлический лом с острой поверхностью и долбят, и долбят, пока наледь не исчезнет. А бетон к таким испытаниям не готов — неизбежны раскалывание и порча дорожки.
А гранитная брусчатка — даже при таком силовом воздействии, остается как новенькая. Из минусов можно отметить ее заоблачную стоимость и простоту форм. Но, незамысловатость дизайна полностью окупается богатой и благородной текстурой гранита.

Гранитная дорожка

Можно ли укладывать такую плитку на бетон? Не можно, а даже нужно. Именно такой способ используется чаще всего. Реже на песчаную подушку и специальную подложку. Швы проходят песком, на входных группах специальной затиркой.

Вибропрессованная брусчатка

Вибропрессованная плитка

Плитка типа «короед»

По методу вибропрессования производится плитка толщиной более 35 мм. Способом формовки жестких бетонных смесей — в специальных формах-кассетах. За счет малого водоцементного отношения смеси, и значимой толщины опалубки, получившиеся изделия отличаются прочностью и долговечностью.

Невысокая цена за квадрат такого дорожного покрытия, также говорит в пользу выбора именно прессованной плитки. Наверно это основные факторы, которые сделали подобные изделия популярными при создании покрытия общественных мостовых.

Парковая дорожка

Подобные мелкоштучные изделия укладываются на плотное песчаное основание. Такой, более дешевый способ также является жирным плюсом прессованных тротуарных мелкоштучных изделий. Многих интересует, можно ли класть тротуарную плитку на бетон. Почему бы и нет?

Обратите внимание! Бетонный раствор обеспечит более надежное сцепление с основанием. Но таких мер принимать не нужно, потому что, кирпичики прекрасно монтируются на песчаную подушку, не выпадают из общего ряда, и не ерзают при постоянной эксплуатации. Так зачем сознательно увеличивать стоимость покрытия?

Укладка плитки на песок

Изготовить подобную плитку своими руками на кустарном производстве практически невозможно, за отсутствием специализированного дорогостоящего оборудования. Желающих самостоятельно произвести данный материал, больше привлекает ее стационарное изготовление.

Стационарное литье на садовой дорожке

Укладка изделий на бетонную стяжку

Укладка изделий на бетон возможна наиболее простым способом для самостоятельного монтажа. Это отливка материала непосредственно на дорожке. Откуда пришел этот нехитрый способ, никто не знает. Зато многие облагораживают свои участки такой красивой плиткой.

И это неудивительно, ведь подобная укладка изделий на бетон имеет конкурентные преимущества:

невысокая стоимость;
доступность самостоятельного изготовления;
кладка плитки на основание из бетона более надежная, так как еще незастывшая стяжка намертво сцепляется с только что отлитой плиткой из бетона, образуя монолит;
долговечность;
разнообразие форм.

Сегодня даже можно купить специальную опалубку для отливки таких дорожек за весьма приемлемую стоимость. Приобретя всего одну форму, можно медленно но верно мостить дорожку ежедневно, не прикладывая особых усилий.

Но, получившаяся дорожка имеет только гладкую поверхность, без какого-либо рисунка. А плохое заглаживание может быть причиной появления неровностей. Видео в этой статье подробно расскажет, как изготовить подобную плитку своими руками.

Для тех, кто хочет идеальное и красивое покрытие дорожек для своего участка, лучше всего обратить внимание на вибролитьевую плитку.

Вибролитье

Вибролитьевая плитка

Методом литья производится плитка толщиной не более 35 мм. Чаще всего вибролитьевые изделия не превышает толщину 2 см. Остальные параметры – различны. Именно этот вид тротуарного покрытия отличается разнообразием форм, фактур и рисунков.

Согласно технической документации, она предназначена для отделки садо−парковых дорожек общественного назначения. Но из−за своей незначительной толщины и бетонной смеси небольшой марки, используемой в качестве сырья, она не выдерживает постоянных истирающих нагрузок. Для частного строительства такая плитка подходит больше всего.

Дорожки из вибролитьевых плиток

Для монтажа подобных изделий признается единственно верная технология укладки — на основание из бетона. Уложенная на песок, она будет ерзать и вскоре расколется из−за постоянных нагрузок и отсутствия жесткой фиксации. Если верно произвести весь процесс и выбрать качественные изделия, то дорожка, устланная вибролитьевой тротуарной плиткой, прослужит в первозданном виде долгие годы.

Существуют специальные добавки в бетон и фарфоровые камешки для плитки, которые накапливают свет днем и светятся ночью. Такая плитка производится только вибролитьевым способом.

Светящаяся ночью плитка

Светящиеся элементы в бетонной дорожке

Как выбрать качественную тротуарную плитку

Плитка из бетона

Перед тем как укладывать изделия, уделите особое внимание покупке качественного материала. И дело и не только в «плохом» бетоне, но и в параметрах каждой плитки. Если они нарушены, то и укладывать такое «подобие материала» будет очень сложно.

Плохое качество плитки

Так как гранитную плитку низкого качества выбрать просто невозможно, а о качестве можно судить только из сопроводительных документов, то рассмотрим подробнее нюансы, которые помогут купить качественные вибролитьевое покрытие для садовых дорожек. Надежная укладка материала зависит именно от самого изделия.

Его можно определить последующим признакам:

Наличие паспортов качества. Они должны быть на каждую партию. Если по каким−либо причинам поставщик их не предоставляет, то лучше не рисковать и найти более надежного продавца. Чтобы не быть обманутым, сравнивайте на маркировке поддона номер партии и паспорт, прилагаемый к нему. Сертификаты соответствия можете не требовать, так как плитка тротуарная не подлежит обязательному сертифицированию.

Внешний вид. Чтобы точно быть уверенным в качестве покупаемого изделия, протестируйте парочку на выбор из поддона. Переверните плитку тыльной стороной. Если она блестящая – много пластификатора, если гладкая – много воды. Оба эти признака говорят о нарушении технологии производства. Шершавая, немного бугристая сторона − свидетель хорошего продукта. Не стесняйтесь, и проведите с нажимом ключом по лицевой стороне. Если осталась глубокая царапина, то перед вами низкосортный материал.
Параметры. Посмотрите внимательно на плитку в плоскости. Она должна иметь одинаковую толщину. Померьте 5 штук из поддона: если у 3−х из них есть отклонения более чем в 2 мм между сторонами или изделиями, то покупать такое изделие не стоит, так как могут возникнуть проблемы с укладкой.
Высолы. Возможно, приходилось видеть белые неприглядные разводы на бетонной плитке. Эти высолы являются результатом химических процессов твердения бетона, проявляются со временем, и от них не так-то просто избавиться. Но, используя специальные добавки, такой проблемы не будет. Поэтому если продавец пустит на склад, приглядитесь — есть ли на плитке такие следы. Если нет, берите плитку и не сомневайтесь.
Недостатки. Если на большинстве изделий присутствуют трещины и сколы углов, это говорит о ее плохой прочности.

Обязательно посмотрите, как такая плитка упакована. Если она будет болтаться в поддонах, то обязательно поколется при перевозке. Наиболее надежная упаковка – обмотка пленкой со всех сторон.

На фото правильная упаковка плитки

Поэтапный процесс укладки плитки

Зона отдыха, мощенная плиткой

Задумав самостоятельно провести работу по укладке плитки, позаботьтесь о нужном ее количесве. Обязательно купите на 2−3 квадрата больше расчетной площади. Эти излишки пойдут на подрезку и бой. Если планируется укладка по диагонали или с подбором рисунка, то про запас нужно брать в два раза больше.
Существуют основные и самые верные способы укладки плитки – это укладка на старый бетон и на любую поверхность.
Если в вашем случае укладка осуществляется на старое основание, то его нужно хорошенько отчистить, заделать трещины, убрать выпуклости, при необходимости зашлифовать с небольшим уклоном для отвода воды.
Обязательно загрунтуйте поверхность для лучшей адгезии с монтажным раствором. Далее следует укладка. А видео, предоставленное ниже, расскажет об этом процессе подробнее.

Если нет ровного основания для дальнейших работ, его нужно подготовить.

Для этого потребуется:

плитка;
лопата;
уровень, колышки, шпагат, рулетка;
щебенка, цемент, песок;
киянка, болгарка;
тромбовка.

Кладка изделий на бетон может происходить на заранее подготовленное основание из бетона сделанное самостоятельно. Можно все сделать проще, но не менее качественно. Инструкция ниже подробно расскажет о доступном каждому способе укладки.

Подготовительные работы

Как бы ни хотелось сразу приступить к мощению дорожки, сначала нужно тщательно подготовить к работам основание. Делать следует все аккуратно, перепроверяя свои шаги. Так как именно от разметки будет зависеть, насколько ровной будет поверхность из плитки тротуарной.

В этом мастер-классе мы рассмотрим способ укладки материала на одном уровне с общей площадкой, без выставления бордюров. Вместо них, использовали плитку кирпичиками.

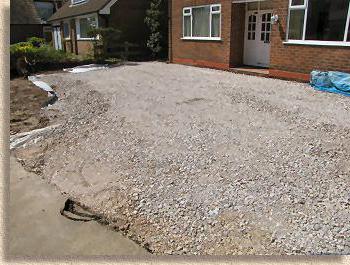

Этап 1. Планируемую площадку засыпаем щебенкой в один слой толщиной 5−8 см. В нашем случае были взяты отходы с горнодобывающего производства. Если площадка на одном уровне с участком, то нужно будет снять верхний слой примерно на 10 см.

Засыпка основания

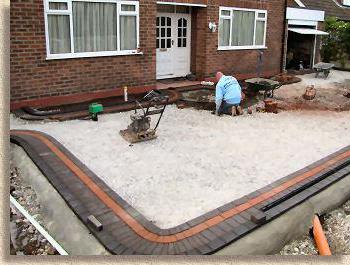

Этап 2. Берем трамбовку и хорошенько утрамбовываем до получения плотного однородного основания с небольшим уклоном для отхода дождевой воды. Этот процесс пыльный, поэтому воспользуйтесь защитными перчатками, очками и респиратором.

Трамбовка гравийной подушки

Этап 3. Пользуясь уровнем и рулеткой, разметьте площадку или дорожку. Следите за тем, чтобы подготовленное основание было ниже уровня всего участка на толщину плитки+5 см раствора кладочного. Вбейте колышки по периметру и натяните шпагат.

Разметка территории

Этап 4. Если приобрели плитку из нескольких элементов, разного цвета или со сложным рисунком, заранее продумайте узор. Можно изобразить его на бумаге, а можно вырезать кусочки разноцветного картона и поиграть ими, придумывая более интересный рисунок. Если купили плитку разного размера, как у нашего мастера, то в этом случае лучше всего заранее предопределить, в каком месте будет располагаться каждое изделие. Для этого просто выложите все элементы на площадку наиболее эстетичным способом.

Раскладка плитки

Этап 5. Сделайте кладочный раствор в пропорции 1:5 и густой консистенции, как на фото. Если площадь небольшая, то можно замешать смесь в тачке лопатой или с помощью насадки−миксера на перфоратор. Для мощения большой площади целесообразнее заказать бетон. С привозным раствором нужно работать быстрее, поэтому привлеките несколько помощников.

Процесс укладки

Выложите бетон на основание толщиной примерно 5−8 см, на него уложите плитку и выровняйте поверхность по натянутому шнуру. Пристукните изделия киянкой. Вылезший раствор просто снимите шпателем. По этой схеме продолжайте кладку всей площадки, только не забывайте проверять ровность получаемой поверхности уровнем. Выложив ряд – другой, набьете руку и процесс пойдет значительно быстрее и веселее.

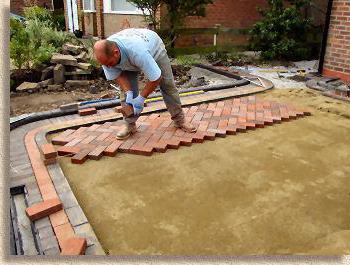

Кладка плитки

Этап 6. Когда работы по кладке закончены, приступите к облагораживанию краев дорожки. Если немного промахнулись с расчетом, и уровень плитки выступает над уровнем участка, обложите периметр бетонными кирпичиками на раствор. Если толщина боковушек превышает уровень площадки, придется попотеть и ополовинить каждый кирпичик с помощью болгарки. Чтобы этого не происходило, заранее рассчитайте толщину будущей площадки и ее соответствие остальному участку.

Завершение работ.

Этап 7. Когда завершите укладку, убедитесь, что с плитки убраны излишки раствора.

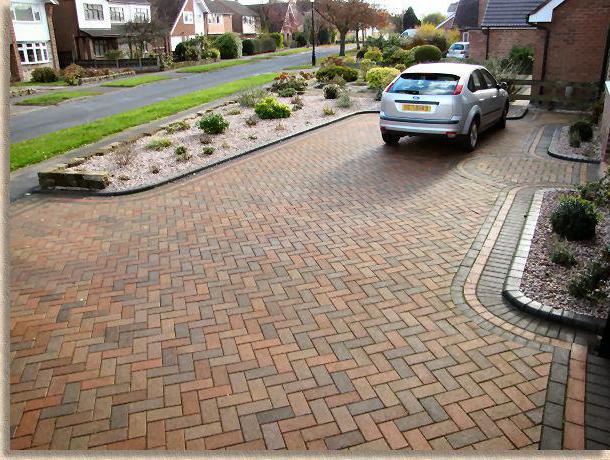

Полотно площадки, мощенной плиткой

Этап 8. Дождитесь, когда бетон схватится (от суток до двух), и сделайте завершающие штрихи – заполните швы раствором, если потребуется. Это очень кропотливая работа, так как нужно постараться, чтобы раствор не попал на плитку. Если такое произойдет, то новая дорожка будет выглядеть неаккуратно.

Затирка швов

Тщательно уберите бетон с плитки. Лучше всего это делать влажной тряпкой на сырой раствор. После засыхания швов можно наслаждаться плодами своих трудов.

Как видите укладка тротуарной плитки на бетонное основание это не такой долгий, сложный и дорогостоящий процесс, как может показаться на первый взгляд. Такой способ прекрасно подойдет для тех, у кого нет никакого опыта в проведении подобных работ. Главное, правильно рассчитать толщину и грамотно выставить ориентиры, а остальное − дело техники.

Технология укладки брусчатки на бетонное основание

Один из самых удобных способов облагородить придомовую территорию – это укладка брусчатки. Она может изготавливаться из натурального камня, но это довольно дорого. Сегодня существуют технологии изготовления брусчатки на основе бетона или специальной глины. Такие плиты красивы, долговечны и относительно дешевы. Однако многие считают такой способ неподходящим для себя, потому что двор и дорожки уже залиты бетоном.

Для реконструкции бетонного основания наиболее часто используемым методом является использование брусчатки.

Уложить брусчатку – это самый легкий и быстрый по времени способ реконструировать бетонное основание. Совершенно не нужно сбивать старое покрытие.

Реконструкция старого покрытия

Если вам надоел бетон во дворе своего дома или покрытие начало разрушаться, то укладка брусчатки улучшит как внешний вид двора, так и остановит разрушение бетонной подушки. Работы по укладке плит на уже готовое основание достаточно просты, чтобы выполнить их самостоятельно.

Не забывайте, что после мощения брусчаткой, необходимо позволить цементной смеси качественно просохнуть, до того, как начинать ступать по ней.

В самом начале нужно качественно расчистить всю забетонированную поверхность. Проследите, чтобы вся грязь была тщательно удалена, – это поможет оценить, в каком состоянии находится основание, и облегчит дальнейшие работы с ним. Если на покрытии есть трещины, то их можно заделать бетонным раствором или заполнить эластичным наполнителем, используя в качестве температурных швов.

После этого по периметру всей площадки нужно уложить ряд брусчатки. Укладывают его на жидкие гвозди или другой раствор, который будет удерживать брусчатку на месте. Каждая из плиток устанавливается вертикально, тем самым образуя бордюр, который будет удерживать плиты внутри, и обеспечивать стабильный уровень всей площади покрытия.

После того как этот ряд высох и хорошо зафиксирован, можно уложить прокладочный материал на всю площадь, которую планируется замостить брусчаткой. Лучше всего для этих целей использовать кладочный песок. Его нужно распределить достаточным слоем, чтобы каждая брусчатная плита погружалась в него, но не до конца. Песок насыпается на бетон в центре площади и распределяется к краям, так удобнее контролировать уровень уклона.

После подготовки и профилирования основания засыпаем слой щебёнки толщиной около 15 см, при этом соблюдаем необходимые уклоны.

После того как разровняли песчаный слой, можно укладывать брусчатку. Укладка производится по одной плитке, погружая ее непосредственно в песок. Узор для такого способа кладки можно использовать любой. Если выбранный узор не понравился, то начало покрытия можно разобрать, снова разровнять песок и начать выкладывать новый узор. После того как установили брусчатку, нужно уровнем проверить, расположена она ровно или нужно ее положение изменить.

После того как укладка брусчатки завершена, необходимо заполнить швы между плитками кладочным песком. Затем пролить поверхность водой, тем самым уплотняя песок, и, при необходимости, повторить такой процесс несколько раз. Нужно внимательно следить, чтобы вода не вымывала песок из швов.

Укладка брусчатных плит на подушку

В некоторых ситуациях профессионалы советуют специально вначале положить бетон, дабы увеличить прочность всего покрытия.

Если территория будет подвергаться большим нагрузкам, например, автомобильная стоянка. В этом случае необходимо отдать предпочтение армированному бетону, на который наносится раствор, а после укладывается брусчатка, которую сразу же присыпают песком;
Если на участке имеется пучинистый грунт, чье смещение может деформировать кладку. В этом случае делается бетонная подушка толщиной около 80 см, которую покрывают цементно-песчаной смесью толщиной 40 см. Этот слой необходимо утрамбовать виброплитой и только после этого укладывать брусчатку или тротуарную плитку.

Если вы хотите специально положить бетон в качестве основания под брусчатку, то порядок действий будет таков:

Выставив опалубку заливаем слой бетона толщиной 10-15 см.

Снимается дерн и утрамбовывается почва.
Устанавливается опалубка по всему периметру участка, предназначенного для заливки. Доски для нее должны быть не менее 40 мм толщиной, их нужно укрепить кольями, расположенными через каждые 60-100 мм.
Подготавливается ложе или основа. На утрамбованную землю кладут слой геосетки и укладывают слой щебня в 10-20 см. Его нужно разровнять в соответствии с задуманным уклоном и уровнем, после чего щебень утрамбовывается.
Укладывается бетон слоем от 5 до 15 см. Если площадь заливки планируется большая, то через каждые 3 метра нужно оставлять температурные швы шириной от 0,5 см. Такие швы предотвратят растрескивание бетона в зимний период. Если вы предполагаете сделать армированное основание, то сначала нужно уложить бетон слоем 3 см, затем уложить дорожную сетку и залить ее оставшимся бетоном до проектного уровня.
Температурные швы заполняются эластичным наполнителем. На этом этапе окончательно формируются уклоны и уровни основания. Для этого может понадобиться в некоторых местах добавить раствор.

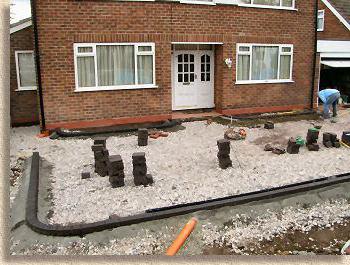

Устанавливаются бордюры. Делается это при помощи жесткой бетонной смеси. В основании бордюров выкапывается траншея, которую заполняют щебнем. Все борта бордюров также закрываются бетонной смесью.

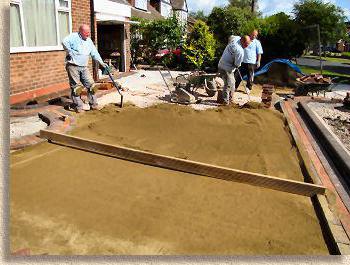

Засыпается основание слоем сухой цементно-песчаной смеси, разравнивается от центра к краям таким образом, чтобы толщина слоя составляла 5-10 см, в зависимости от толщины брусчатки. В случае необходимости дополнительного армирования под смесь можно уложить еще один слой дорожной сетки.
Укладка брусчатных плит может производиться непосредственно в сухую смесь предыдущего слоя или же на цементно-песчаный раствор толщиной 3 см, жидкие гвозди. Узор для укладки можно выбрать любой, по вашему желанию. Положив несколько брусчатных плит, не забывайте проверять уровнем угол наклона. В случае необходимости сильнее утапливайте их в смесь резиновым молотком или, наоборот, приподнимайте, добавив под них сухой смеси или раствора.

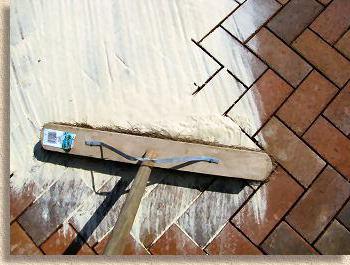

Поверхность уложенной брусчатки проливается водой, швы заполняются сухим песком, и поверхность еще раз проливается. При этом нужно следить, чтобы песок не вымывался из швов. Такую процедуру можно повторить несколько раз.

Инструменты и приспособления

Произвести укладку брусчатных плит самостоятельно не слишком сложно. Но нужно иметь некоторые специальные инструменты и приспособления, которые облегчат весь процесс:

Можно дополнительно произвести армирование бетона дорожной или кладочной сеткой (сетка должна находиться в толще бетона).

Уровень. Именно с его помощью вы сможете сделать задуманные уклоны для стока воды.
Резиновый молоток. Таким молотком нужно пристукивать брусчатку сверху, чтобы она погрузилась в прокладочный материал. Если взять обычный молоток, то ударом можно повредить или расколоть плиты.
Деревянный брусок. С его помощью можно пристукивать брусчатные плиты с боков, чтобы они легли ближе к предыдущему ряду.
Виброплита (вибротрамбовка). Очень удобное приспособление, если вы собираетесь делать основание из бетона с нуля. Виброплиты применяются для трамбовки щебня, песка, а также для финишной трамбовки брусчатки. Для этих же целей можно использовать ручной инструмент – трамбовку.
Циркулярная пила с дисками для резки камня или бетона. Вам в любом случае придется резать плитки, поэтому лучше заранее озаботиться приспособлением, которое облегчит эту работу.
Лопата и грабли. С их помощью можно раскидывать и выравнивать бетонную смесь, щебень, песок.
Бетономешалка, если вы планируете самостоятельно класть бетон.
Тачка для перевозки материалов.
Емкость для воды.
Перчатки и очки.
Деревянная доска, достаточно широкая, чтобы стоять на ней коленями. Кладя брусчатные плиты, лучше находиться как можно дальше от края, чтобы не обрушить уже положенное. Поэтому удобно использовать доску, кладя ее в некотором отдалении от края, и укладывать новый ряд, становясь на нее коленями. Также ее удобно использовать в качестве правила для разравнивания песка.
Щетка на длинной ручке.
Лейка или шланг для воды.

» Укладка тротуарной плитки на бетонное основание

Разнообразные элементы мощения давно стали неотъемлемой частью любого ландшафтного дизайна. Но за интересным внешним видом кроется довольно сложный процесс создания дорожек, отмостки или площадок на основе искусственных элементов мощения.

Чаще всего в качестве основания под плитку выбирается подушка из песка и щебня, обеспечивающая отвод влаги от кладки. Другим вариантом устройства дорожек является укладка тротуарной плитки на бетонное основание. Такой способ требует тщательного соблюдения технологии, но при правильном выполнении работ обеспечивает высокую долговечность всей конструкции.

Варианты элементов мощения

С учетом постоянного развития способов производства строительных материалов сейчас можно выбрать абсолютно любой тип плитки. Разные варианты изготовления позволяют создавать элементы мощения разнообразной формы и цветов, с нанесением уникального объемного рисунка или цветовыми градиентами.

Другие разновидности

К менее распространенным вариантам тротуарной плитки можно отнести изделия из натурального камня, полимербетона или керамогранита. Подобные элементы мощения отличаются быстрой потерей внешнего вида при появлении царапин и сколов, а также высокой стоимостью, что существенно ограничивает их применение.

Способ крепления

Вне зависимости от вида выбранной плитки способ ее укладки будет отличаться незначительно. Крепить изделия к бетонному основанию можно посредством цементно-песчаной смеси или специального строительного клея.

Плитку, выполненную методом вибролитья, лучше всего укладывать на специальный клей, обеспечивающий надежное сцепление с основанием при минимальной толщине слоя.

Требования к бетонному основанию

Класть плитку можно на уже имеющуюся бетонную поверхность, но чаще всего процесс мощения включает устройство бетонного основания. Вне зависимости от вида будущей конструкции для обеспечения эффективного водоотведения или дренажа необходимо обеспечить уклон поверхности не менее 1 – 2 см на 1 м длины.

В ином случае при скапливании воды на поверхности дорожки, отмостки или площадки влага может понемногу проникать в швы и оставаться на бетонном основании. С учетом низкой проницаемости искусственного камня накопленная вода в зимний период будет замерзать и оттаивать, постоянно изменяясь в объеме, что приведет к постепенному разрушению кладки и конструкции в целом.

Подготовка площадки

Первым этапом работ является разметка будущей дорожки или отмостки и подготовка основания. Для разбивки границ используются колышки, к которым привязывается шпагат. Такие указатели границ конструкции и ее высоты носят название красных меток.

Необходимо помнить, что любая нить или веревка дает провисание в несколько миллиметров на метр, поэтому колышки лучше всего располагать каждые 30 – 40 см.

Удаление верхнего слоя грунта

Далее производится снятие дерна и верхнего слоя грунта на глубину порядка 10 – 15 см. Необходимо помнить, что высота дорожки после укладки плитки будет составлять примерно 7 – 10 см, поэтому расстояние от земли до красных меток должно быть не менее 30 см.

Если после удаления верхнего слоя грунта высота от основания до шпагата превышает 30 см, то разница убирается посредством устройства песчаной подушки большей толщины.

Установка опалубки или бордюров

После утрамбовки песка выставляется опалубка или устанавливаются бордюры. Специалисты чаще всего предпочитают сначала положить плитку, а затем устанавливать бордюрный камень. Но можно воспользоваться и обратной схемой, ведь в этом случае бордюры будут служить опалубкой для бетонной конструкции.

Бордюры укладывают так, чтобы края плитки были на 2 – 3 см выше их края. В этом случае ограждающие элементы не будут мешать отводу воды с поверхности дорожки или отмостки. Для их установки по бокам основной площадки прокапывается небольшая траншея, в которую укладывается подушка из песка и щебня не менее 5 см.

Далее на заполнители наносится строительный раствор и ставится бордюрный камень. После установки ограждающие элементы присыпаются землей, и только затем укладывается основная песчаная подушка под бетонную конструкцию.

Изготовление бетона

Для заливки основания под мощение вполне достаточно изготовить бетон с классом по прочности В15. При высоком уровне грунтовых вод можно увеличить прочность бетона до В22,5. В этом случае долговечность основания повышается в 1,5 – 2 раза.

Необходимые компоненты

Для изготовления бетонной смеси необходимо использовать строительный песок 1 или 2 класса, а также крупный заполнитель из плотных горных пород (гравийный или гранитный щебень). Применение известняка существенно снизит морозостойкость и водонепроницаемость бетона.

Рецептура смеси

Бетон для основания класса В20 можно изготовить при следующем соотношении цемента, заполнителей и воды на 1 м3 смеси:

цемент в количестве 290 — 320 кг;
песок = 630 — 770 кг;
щебень или гравий в количестве 1080 — 1150 кг;
вода = 160 — 180 кг;
любой пластификатор в рекомендованной производителем дозировке.

Перемешивание компонентов лучше всего вести в смесителе в течение 2 – 3 минут. Заканчивать смешивание можно после того, как смесь приобрела однородность.

Возведение бетонного основания

Перед тем как уложить бетонную смесь, необходимо установить разделительные перемычки. В качестве подобных элементов можно использовать полимерные бордюры для клумб, их необходимо расположить поперек траншеи через каждый метр длины. Подобные отсечки предотвратят образование трещин в бетоне при температурном расширении и сжатии.

Армирование и отвод влаги

Также в подготовленную траншею можно уложить арматурную сетку с ячейкой от 10 до 20 см. Такой каркас увеличит прочность конструкции на растяжение при изгибе.

Дополнительно к поперечным отсечкам необходимо установить вертикальные трубки из асбеста или полипропилена. Высота таких элементов соответствует толщине конструкции. После устройства основания такие отверстия в нем будут способствовать отведению влаги, накопившейся между плиткой и бетоном.

Заливка смеси и уход за поверхностью

Заливку бетонной смеси лучше всего вести непрерывно и обеспечить заполнение всей траншеи в течение 3 – 4 часов. В ином случае в теле бетона образуются холодные швы, снижающие прочность и долговечность конструкции. Сразу после укладки бетон вибрируют погружным вибратором или штыкуют для удаления защемленного воздуха и уплотнения структуры материала.

После укладки вся конструкция покрывается пленкой для предотвращения потери влаги. В течение последующих 3 – 7 дней поверхность основания необходимо постоянно увлажнять.

Мощение плитки

Перед тем как начать класть плитку, все дренажные отверстия в бетонном основании заполняются мелким щебнем или гравием.

Технология укладки плитняка включает несколько этапов:

засыпка основания цементно-песчаной смесью или клеевым составом;
установка маяков;
утрамбовка и разравнивание поверхности отсыпки;
укладка и выравнивание плитки.

Подготовка слоя крепления

На затвердевшее бетонное основание укладывается сухая цементно-песчаная смесь, приготовленная при массовом соотношении компонентов 1: 6 или 1: 5. Такой композит часто называют гарцовкой. Изготавливать его лучше в смесителе без добавления воды.

Слой смеси должен составлять от 5 до 10 см. После засыпки гарцовки ее необходимо уплотнить посредством специальной виброплощадки или обычным бревном с плоской доской в основании. Проведя трамбовку, поверхность выравнивают посредством ровной доски или правила. Необходимо помнить, что чем лучше выполнена трамбовка и выравнивание, тем меньше вероятность возникновения дефектов после устройства дорожки.

Устройство кладки

Укладка тротуарной плитки на бетон ведется от бордюров. Начинают выкладывать отдельные элементы от более высокого края конструкции к более низкому. Перед началом укладки на поверхности размещаются специальные маяки, в качестве которых используются обычные трубки диаметром не более 2 см. Такие элементы помогают выполнять мощение без смещения узора.

Каждая плитка после установки на основание дополнительно отстукивается киянкой для полноценного уплотнения и фиксации в цементно-песчаной смеси. Необходимо помнить, что шов между плитками должен составлять порядка 5 мм. Такое расстояние позволит защитить кладку от разрушения при температурном расширении и сжатии.

После укладки поверхность конструкции просыпается смесью песка и цемента для заделки швов. Излишки гарцовки обязательно сметаются, иначе поверхность декоративных элементов может быть испорчена. Затем поверхность кладки можно смочить водой для более быстрого твердения крепежного состава.

Укладка тротуарной плитки на бетонное основание: технология, инструкция :: SYL.ru

Типовой монтаж данного материала предполагает использование песчаной подушки с последующей утрамбовкой. Однако если имеется прочное основание или необходимо, чтобы готовое изделие могло выдерживать большие нагрузки, то лучше всего использовать немного другую технологию. При этом среди мастеров очень часто возникают споры о том, как производится укладка тротуарной плитки на бетонное основание, и с какими проблемами можно столкнуться в процессе.

Проблемы с отводом влаги

Дело в том, что технология монтажа подобных материалов предполагает создание своеобразной дренажной системы. Она должна отводить влагу не только с поверхности, но и в пространстве между модулями. При этом укладка тротуарной плитки на бетонное основание не позволяет этого сделать, и вода собирается под материалом.

укладка тротуарной плитки на бетонное основание

Учитывая данную особенность, некоторые мастера считают, что подобная проблема решится при использовании цемента в качестве клеящей основы. Однако это не упраздняет вопрос сбора воды между модулями, что в холодное время года приведет к тому, что всю площадку просто покроет льдом. Поэтому прежде, чем будет производиться укладка тротуарной плитки на бетонное основание, необходимо решить эту задачу.

Проблемы с нагрузкой

Считается, что монтаж на такой своеобразный фундамент значительно увеличивает нагрузки, которые сможет выдержать покрытие. Однако если поверх бетона насыпать песчаную подушку, то при незначительных давлениях под небольшим углом вся кладка просто поплывет. Именно это часто мотивирует людей приобретать дорогую смесь для укладки тротуарной плитки, которая способна переносить несколько циклов замерзания. Однако ее приобретение приводит к огромным затратам.

Принимая во внимание такую ситуацию, самым оптимальным решением будет использовать при монтаже массивные и прочные бордюры. Они должны удерживать модули в определенном объеме, чтобы те не расползались. При этом считается, что должна производиться именно сухая укладка тротуарной плитки, поскольку она позволяет правильно распределить все нагрузки на поверхность.

Недостатки такого монтажа

Главным недостатком таких работ является непомерная дороговизна. Дело в том, что необходимо иметь готовое основание, на которое и производится укладка тротуарной плитки. Цена же подобной конструкции довольно высока, а ее изготовление отнимает много времени, необходимого для застывания.
Даже если используются готовые плиты из бетона или старое покрытие, то перед началом монтажа его придется доработать. Нужно будет создать правильный уклон поверхности или изготовить своеобразный дренаж.
Возникает необходимость изготовления бордюров, которые нужно дополнительно усиливать. Если используется готовое основание, то уровень дорожки сильно поднимется, что не всегда хорошо смотрится.
Если готовая основа не сможет вместить одинаковое количество модулей в определенном направлении, то придется прибегать к такой процедуре, как подрезка, или потребуется укороченная укладка тротуарной плитки. Цена же работ из-за этого сильно возрастает.

Достоинства

Прежде всего, нужно сказать о том, что нагрузки, которые смогут выдерживать такие дорожки, очень сильно возрастут. При этом обычный срок эксплуатации данных поверхностей также повысится.
Когда производится укладка тротуарной плитки на бетонное основание, то можно создать практически идеально ровную поверхность, которая останется такой даже после длительной эксплуатации. Причем особых трудностей эта работа не имеет, хотя данный фактор зависит только от качества бетонной поверхности.
Если используется готовое первоначальное покрытие, то некоторые обычные этапы монтажа можно пропустить. При этом щебень можно практически полностью исключить из сметы.

Изготовление

Сразу нужно сказать, что если принимается решение использовать именно такие варианты укладки тротуарной плитки, то нужно быть готовым к некоторым дополнительным работам, связанным с изготовлением основания. Поэтому чаще всего такая методика свойственна при наличии старого покрытия.

Создание бетонного основания

Если нет готового фундамента, то его придется создавать самостоятельно. Для этого используется типичная технология бетонирования, которая предполагает изготовление опалубки. При этом также применяется арматура.

Стоит отметить, что характерной особенностью готового изделия подобного типа является наличие определенного уклона. Дело в том, что производиться будет укладка тротуарной плитки на песок, а при такой организации стока воды он будет быстрее высыхать. В итоге проблема замерзания жидкости с последующим разрешением покрытия будет решена.

Некоторые мастера считают, что необходима специальная дренажная система, которая производится так же, как и тогда, когда делается типичная укладка тротуарной плитки. Инструкция при этом не рекомендует создавать уклон, поскольку благодаря нему будет высыпаться песок. Лучше всего сделать на стадии заливки небольшие каналы, а поверх основания уложить специальную пленку, выпускающую жидкость, но удерживающую более крупные частицы.

Доработка старой бетонной площадки

Существуют такие варианты укладки тротуарной плитки, когда основание для работы было изготовлено давно и эксплуатировалось в качестве дорожки или тротуара. Такая технология требует некоторых доработок.

Прежде всего, стоит сопоставить площадь участка монтажа и имеющиеся для этого модули. Если при этом нужно будет подрезать некоторые плитки, то стоит расширить область укладки. При этом образуется уже готовый зазор для дренажа, который засыпают щебнем с песком.

Если же поверхность, на которой требуется произвести монтаж, намного меньше, чем область бетонного основания, то для отвода влаги просто проделывают отверстия сквозь монолит. Их количество зависит от личных предпочтений мастера или технологии, по которой выполняется укладка тротуарной плитки. Инструкция при таком способе дренирования советует использовать расстояние в 20 см от центра каждого отверстия.

Установка модулей

Учитывая все особенности подобных работ, клеящие и жидкие составы в данном процессе использоваться не будут. Считается, что лучшие характеристики готовое изделие проявляет тогда, когда выполняется укладка тротуарной плитки на песок с незначительной примесью цемента в соотношении 1:5. Однако сразу стоит сказать о том, что толщина подушки из этого материала не должна превышать 5 см.

Сначала нужно установить бордюр с одной стороны, который усиливают бетоном или специальными кронштейнами. Именно от него и будет выполняться укладка.
Далее, на поверхность укладывают пленку с отверстиями для отвода влаги. Некоторые специалисты в данном случае предпочитают использовать специальную мелкую сетку, которая удерживает песок.
После этого делают подушку. Песок насыпают на поверхность, разравнивая его с применением уровня. Данный момент очень важен при использовании основания с наклоном для стока воды.
Затем производится укладка самих модулей с утрамбовкой при помощи молотка. Когда процесс дойдет до второго края, сразу ставят бордюр.
На заключительном этапе нужно выполнить затирку швов. Ее можно делать песчаной смесью с цементом, но только на сухую. После первых дождей раствор сам займет нужное место, а поверхность не будет выглядеть как монолитная плита.
В последнее время в продаже стали появляться специальные смеси, которые разработаны именно для затирки швов на подобных материалах. Они также используются на сухую путем заполнения стыков с помощью веника или швабры с ворсом. Подобные составы просто идеально подходят для монтажа данного типа, но перед их приобретением стоит уточнить, какая именно марка нужна в этой ситуации.

Вывод

При рассмотрении особенностей и видов монтажа данного материала с учетом наличия основания становится понятно, что подобная методика может смело претендовать на звание одной из самых правильных, поскольку она учитывает все тонкости эксплуатации таких покрытий. Однако ее большая стоимость заставляет мастеров склоняется к технологии использования песчаных подушек с добавлением щебня. В результате этого через определенный срок эксплуатации можно наблюдать появление различных дефектов в виде перекосов модулей, смещения целых секторов или появления бугров с ямами.
