Угол наклона крыши, Какой выбрать угол крыши. Статьи компании ««ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев,газоблок»»



  Строительство крыши – это последний этап возведения дома. Но не менее важный, чем  возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно  встретить только у многоэтажек. Коттеджи и частные дома  венчают скатные крыши. А одним из главных расчетных показателей при строительстве  дома строители считают  угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.



Виды крыш и их зависимость от угла наклона.

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.





Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы.  Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку  почти в 5 раз. Но и   незначительный угол также  может  сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки  покрытия и легко сорвать крышу. Атмосферные осадки  также разрушительно могут действовать на  эксплуатационные характеристики  крыши. А вот с помощью грамотно подобранного уклона  можно избежать этих неприятностей.



Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше. .

  • Угол наклона крыши из металлочерепицы

    Строительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также  ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши —  22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы  собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов —  в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение  размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона  крыши  есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала ( и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.

Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если  уклон будет меньшим, то в стыки  буде забегать вода, забиваться снег, а  значит, будет уменьшаться срок эксплуатации самой кровли.


Дом с большим наклоном крыши — фото

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при  большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется  почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало  Но  этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели.  Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль.  Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и  размер и направление волн.  Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.



Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При  использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки  влагоустойчивым и морозостойким герметиком. А также  размер нахлеста листов  при  монтаже кровли из этих материалов  зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции  пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно  рассчитать величину, выбрать  нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет.



Какой выбрать угол крыши.

Уклон крыши – это один из важнейших параметров, который должен закладывается в строительное проектирование. Конечно, напрямую зависит он от тех самых климатических условий в которых находится строение и используемого материала. Если сезонный уровень осадков достаточно велик, мы имели ввиду в плане снега, значит, сильные нагрузки приходятся на кровельный материал. Поэтому поводу угол крыши должен быть как можно больше. Например, на севере страны снеговой покров весит до 200 килограмм на м². Это значит, что кровля нуждается в более прочном материале.

Приведем пример «альпийских домиков». Их строят, потому что в определенных местах планеты приходится на себе принимать огромную снеговую нагрузку. Скаты крыш делают почти до самой земли, что хорошо позволяет талые воды отводить на нужное расстояние без каких-то дополнительных проблем. Достаточно рационально используют высоту здания, здесь эксплуатируются все возможные ярусы, так как это дает возможность увеличить полезную площадь. Как правило, при уклоне крыши в 45° нагрузку снега можно не считать, ведь она считается «самоочищающийся». Снег, падая на крышу под собственным весом просто скатывается вниз, поэтому осадков в таком регионе падет много, а крыша будет чистая все время.

Сомневаетесь, какой выбрать цвет крыши? Тогда советуем прочитать статью и выбрать для себя что-то подходящее.

Угол наклона крыши

Угол наклона крыши, минусы.

Первое, чем больше уклон, тем больше нужно кровельного материала. Правда это не самое страшное, страшнее всего, что при большом угле крыша менее надежная, а это значит надо дополнительное крепление. Поэтому как мы видим, проектировщиком крыши быть не так-то и легко.

Конечно, не только климат влияет наугол наклона крыши, но и кровельные материалы естественно. Каждый отдельный кровельный материал рассчитан на определенный угол наклона, так как деревянная крыша просто напросто может не выдержать нагрузку от кровли. Поэтому здесь тоже нужно быть внимательным.

Еще достаточно большое влияние оказывает тип крыши. Эксплуатируемая она будет, или не эксплуатируемая. Неэксплуатируемая – это когда происходит перекрытие последнего этажа, где находятся несущие конструкции или кровля. К такому типу отнесем плоские кровли (угол наклона не больше 2%) или обычные кровли, где угол наклона не больше 7%.



Скатные крыши.

В таком виде крыши могут присутствовать четыре, два, или один скат. Если у нее совмещенные скаты, значит это еще более сложная конструкция. Наконец-таки последняя разновидность – это шатровая крыша. Здесь все скаты одинаковой формы, а угол заложения составляет квадрат. Если у крыши сложная форма геометрии, ее также называют многощипцовая.

Скатная крыша очень хороша, так как помещение под крышей использовать можно для бытовых нужд или даже как жилое помещение. Здесь делают мансарды или, в крайнем случае, чердаки.

Вы когда-нибудь читали что-нибудь про узлы кровли? Очень важная статья для тех, кто собирается строиться.



Уклон ската крыши для различных маиериалов.

Если у вас сложная вальмовая или многощипцовая кровля, значит, выбирают гибкие или пластичные материалы – различные битумные покрытия, металлочерепица, профнастил или оцинкованное железо. Для простейших конфигураций хорошо подойдут, те материалы, которые были перечислены выше, но и более-менее простые – черепица или шифер.

Угол ската крыши

Шифер достаточно тяжелый, поэтому сейчас мало его кто использует. Здесь нужны более мощные несущие конструкции. При таком устройстве угол ската крыши по правилам быть должен30-60°.

Битумные материалы – еврочерепица и рубероид. Стоимость не дорогая, и установка легкая, но долговечность относительно остальных видов небольшая. Кстати, при скатной крыши под рубероид и еврочерепицу  обязательно нужна сплошная обрешетка. Для устройства такой кровли по норме уклон должен составлять 8-18°.

Достаточно легкая установка крыш из всех видов металла, за исключением кровли из стали. Вся сложность в том, что для исключения коррозии металла нужно уметь ее правильно устанавливать.

Наклон крыши из асбоцементных листов, металлочерепицы либо что-то на подобии таких материалов составляет 14-60°.

Наверное, многих интересует про монолитную кровлю, а точнее какой угол крышибудет в данном строении. Скажем одно, что устроить с такого материала крышу почти невозможно, так как будут стыки между определенными элементами покрытия. Поэтому они и влияют на углы наклона. В таких местах всегда появляется коррозия.

Если угол маленький, ветром в швы будут заноситься семена растений и листья. Когда намокают, значит начинают прорастать, разбухают при этом раздвигая все существующие компоненты кровли. Данные крыши не делают в 20-25 градусов, так как именно в таком диапазоне благоприятный момент для залежи снега зимой, да и крыши нагрузку ветра переносят посредственно.

Что в итоге?

Правильно установленная и спланированная кровля путь будет не дешевая, но самое главное, что она в будущем вас защитит от климатических капризов. Мы все знаем, что конструкция крыши очень сложная штука, и самому браться за проект не стоит, когда этого ни разу не делал. Причем правильно подобранный угол наклона играет огромную роль не только в сроке службы крыши, но и целого дома.



Угол наклона односкатной крыши.

Угол наклона такой крыши зависит от двух основных параметров:

  • Климатической зоны.
  • Выбранного материала для крыши.

Наиболее оптимальным вариантом в средних широтах является наклон в 20-30 градусов. Если зимой возможны серьезные снеговые нагрузки, то угол наклона рекомендовано делать не менее 45 градусов. А вот если снег будет хорошо сдуваться с крыши ветром, то возможно уменьшение наклона.

Односкатная крыша своими руками, выполненная из различных материалов, будет иметь разные углы наклона:

  • крыша из рубероида – 5-10 градусов,
  • из профнастила – от 8 до 20 градусов,
  • из металлочерепицы – 20-30 градусов,
  • из шифера – 20-35 градусов,
  • для фальцевой кровли необходим наклон 18-30 градусов.

Угол наклона нельзя выполнять менее рекомендуемого, иначе в сезон дождей вода будет затекать под стыки конструкции, а в зимний период — большой объем снега, скапливающийся на крыше, может попросту ее продавить. Внизу показана схема обустройства односкатной крыши:

Какие материалы и инструменты потребуются.
  • Для обустройства несущих конструкций кровли – деревянные брусья, размером от 120х120 мм до 150х150 мм.
  • Для выполнения обрешетки – доски.
  • Кровельный материал (профнастил, металлочерепица, шифер и т.д.) и к нему – крепежные элементы.
  • Материалы для тепло- и гидроизоляции.
  • Инструменты – ножовка, топор, острый нож, гвозди (100 или 80) или специальные кровельные саморезы, молоток, степлер и скобы к нему.

Зная метод укладки покрытия, можно еще перед покупкой прикинуть количество необходимого для крыши материала. Ведь кровлю, как правило, выполняют внахлест, следовательно, зная размер перехлеста, нужно просто перемножить его на число таких накладываний. В итоге, сложив площадь покрытия с полученным результатом, можно безошибочно определить количество требуемого материала, причем полученный результат необходимо всегда округлять в большую сторону.

Для определения числа листов перекрытия, длина ската крыши делится на рабочую длину кровельного листа. Длину и количество в ряду листов высчитывают методом прибавления 3-х величин: перехлеста по вертикали, карнизного свеса и длины ската.

Норма крепежных элементов, необходимых для кровли, рассчитывается просто: на каждый ее квадратный метр берется 7-8 штук гвоздей или кровельных саморезов.

Приобретая гидроизоляцию, помните, что ее укладывают внахлест на 15-20 см. Значит, при длине рулона в 75 м, на стыковку из них пойдет 10 метров. Швы будут закрепляться специальным скотчем. Поделив площадь кровли на 65 м2, получим требуемое число рулонов изоляции.

Необходимое количество теплоизоляционного материала рассчитывается так: смотрим вначале, на сколько метров квадратных рассчитана его упаковка. Прибавляем 10 % к этому числу на стыки, а затем общую площадь кровли делим на полученный итог.



Технология монтажа односкатной крыши.

Итак, необходимый угол наклона крыши определен, рассчитано и закуплено требуемое для нее количество материала, осталось дело за главным — собрать всё это в одну конструкцию. Нижеприведенная пошаговая инструкция поможет вам изготовить всё быстро и без проблем.

  • Необходимый наклон крыше придается при помощи закрепления на противоположных стенах дома мауэрлатов (направляющих балок, выполненных из брусьев 15х15 см). К стенам их крепят, используя анкерные болты. Если стена кирпичная, под мауэрлат для гидроизоляции кладется рубероид.
  • В мауэрлате, через каждые 60-80 см вырубливаются гнезда для стропил, которые крепят к мауэрлатам шиферными гвоздями. В стропильной системе односкатных крыш применяется брус 5х15 либо 6х20 см. Стропила обязательно выносятся за границы стены на 25-50 см – для защиты ее от осадков, а перпендикулярно им крепятся вертикальные брусья в качестве основы для будущей обрешетки (читайте более подробно: Стропильная система односкатной крыши).
  • У стропильных ног должен быть равный угол наклона, а при длине стропильной ноги свыше 4,5 метров, ее необходимо укрепить специальными стойками, опирающимися на балки и укрепляющимися раскосом.
  • Затем непосредственно на стропильные ноги – сверху — укладывается слой гидроизоляции (рубероида или пленки, толщиной от 150 микрон), рулон которой разматывают и настилают поперек ската до нужной длины. Последующие полосы укладываются на предыдущие с нахлестом от 10 см, а их стыки проклеиваются специальной лентой. Крепят полосы скобами степлера либо особыми гвоздями, имеющими круглую головку. Помните, что между слоем гидроизоляции и кровельным материалом обязательно требуется оставлять зазор для вентиляции размером до 5 см.
  • Опорой для дальнейшего выкладывания кровельного материала, а также для дополнительного закрепления уложенной гидроизоляции служит обрешетка, которую выполняют следующим этапом. Под жесткие материалы делают обрешетку, имеющую максимальный шаг в 15 см, а под мягкую кровлю она выполняется сплошной с применением ОСБ — плит либо досок.



Доски для обрешетки берутся размером 2,5х15 см. Они должны быть хорошо просушенными и ровными, с необрезных досок необходимо снимать кору.

  • Все материалы для обрешетки и стропильной системы заранее обрабатываются специальными защитными средствами против возможного возгорания, появления грибков, плесени или насекомых. Места всех стыков обрабатывают дополнительно.
  • Далее производится монтаж финишного покрытия. Листовой материал кровли укладывают от низа ската вверх, причем первый лист – у фронтонного свеса. Рядом устанавливают внахлест еще листа 2-3, а потом выполняют второй ряд, который кладется на первый внахлест. При этом устанавливают два верхних листа, а потом – один нижний.





Вертикальный размер нахлеста в зависимости от кровельного материала должен быть 12-20 см, по горизонтали он составляет одну волну. Боковые части у верхних и нижних слоев должны совпадать. Листы шифера разрезаются дисковой пилой либо ножовкой, а его срезы обязательно закрашиваются. Торцы крыши прикрываются ветровыми досками.



Как рассчитать угол наклона крыши в зависимости от видов материала.

















Как рассчитать угол наклона для будущей крыши? На самом деле его нужно проектировать еще задолго до того, как будет производиться строительство фундамента. Ведь от угла зависит не только внешний вид дома и надежность крыши, но также и количество средств, которые вы потратите.

Факторы, влияющие на выбор уклона



Расчитываем углы с помощью программы archicad

Существует 4 основных типа крыш в зависимости от угла наклона:

  • 3-10° — плоские.
  • 10-30° — пологие.
  • 30-45° — скатные.
  • 45-60° — высокие.

Уклона в 0° не существует, т.е. его не делают по той причине, что с совершенно горизонтальной поверхности не будет скатываться дождевая вода, а в растаявший снег может привести к очень большим проблемам.

Перед тем как рассчитать наклон, нужно проанализировать характеристики погодных условий местности. Осадки в виде снега и дождя могут создать немало неприятностей в виде протечек и даже таких аварийных ситуаций, когда от тяжести наста крыша и вовсе проваливается. Поэтому для достижения эффекта «самосвала» рекомендуется планировать крышу с углом больше 45°. Ветер также оказывает определенное влияние на прочность кровли. Логично, что более пологие крыши испытывают меньшую нагрузку. Однако если угол скатов будет составлять меньше 11°, то при сильных порывах ветра существует если не риск срыва кровли, то «разбалтывание» стропильных крепежей.

Все эти факторы нужно обязательно учитывать. Они же помогают понять, как рассчитать угол крыши так, чтобы она и выглядела на «отлично», и была надежной. Например, если в вашей местности не наблюдается сильных ветров, то рекомендуемый наклон колеблется от 35 до 40°. А в тех районах, где постоянно «ветер в ушах свистит», не стоит делать скаты больше 15-20°.

Как рассчитать угол наклона крыши в зависимости от кровельного материала?

Процесс строительства каркаса крыши

При возведении кровли огромную роль играет выбор материалов. Их достаточно много, и все они очень разные. Поэтому остановимся на нескольких основных видах.

Такая популярная сейчас металлочерепица имеет немалый общий вес. Поэтому в зависимости от погодных условий нужно постараться сделать как можно меньший градус уклона скатов. Преждевременное разрушение кровли могут вызвать сильные ветра, которые во много раз увеличивают давление покрытия на стропила. Для металлочерепицы желательно создавать уклон не менее 14°, оптимально — 22°. Именно при таких параметрах в стыках не будет скапливаться талая и дождевая вода.

Если вы планируете покрыть крышу мягкой черепицей, то минимальный наклон должен быть не менее 11°. Однако под такой материал нужно дополнительно создать сплошную обрешетку.

Также очень распространено и покрытие кровли профнастилом. Популярность ему обеспечили отличные эксплуатационные характеристики, сравнительно небольшой вес и легкость монтажа. Производители рекомендуют создавать минимальный угол наклона в 12°.

И последние из самых распространенных сейчас видов кровельных покрытий — это мягкие материалы. К ним относятся рубероид и различные полимеры. Особенность этих материалов в том, что они могут быть настелены в несколько слоев. В основном рекомендуются значения от 2° до 15°. Например, для трехслойного покрытия оптимальный уклон составляет 2-5°, тогда как для двухслойного — до 15°. Ну и конечно, вас наверняка интересует расход материала в зависимости от величины угла между скатами. Так вот, чем более плоской будет крыша, тем меньше будут и ваши затраты.



Полезные советы по выбору кровельного материала

Если вы выбрали для покрытия профнастил, следует помнить, что стыковые швы в обязательном порядке должны быть загерметизированы.

Если угол будет от 10°, то для рулонных материалов нужно будет использовать защитное покрытие, и обычно это покраска. Также во избежание неприятностей нужно будет сделать битумную гидроизоляцию. Если угол совсем небольшой (в пределах 10°), то делать кровлю можно даже с применением гравия или каменной крошки.

В заключение можно сказать, что наиболее оптимальным углом скатов является теоретическое значение от 9° до 60°. Однако на практике обычно рассчитываются крыши с углом от 20° до 45°.



Угол наклона двухскатной крыши.

Угол наклона скатов двухскатной  крыши может колебаться от 5 до 60 градусов и зависит от  снеговой нагрузки и вида кровельного материала.  При больших снеговых нагрузках угол наклона  крыши должен быть достаточно большим и может колебаться от 45 до 60 градусов.

При выборе угла наклона двухскатной   крыши необходимо учитывать, что чем круче крыша, тем больше потребуется кровельного материала и, следовательно, стоимость строения увеличится. В регионах, где часто дуют ветра, угол наклона крыши делают небольшим. Угол наклона крыши существенно зависит от  типа кровельного материала. Штучные кровельные материалы, например черепица, используют на скатах с углом наклона не менее 25 градусов, иначе дождевая вода будет просачиваться в местах стыков плиток.

Высоту конька крыши при выбранном вами угле наклона крыши можно вычислить по   известному из школы тригонометрическому выражению для прямоугольного    треугольника.

tgA и sinA можно найти по таблице Брадиса, но чтобы Вам не затрудняться с поиском, я привожу в таблице 1 значения тангенсов и синусов в диапазоне углов от 5 до 60 градусов.

Таблица 1

Угол наклона крыши,
градусы
Тангенс
tgA
синус
sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

По этой же формуле можно произвести расчет угла наклона крыши при выбранной высоте конька.

tgA = Нк/(Lпр/2)

Округлив полученную цифру, по таблице 1 можно найти  искомый угол наклона крыши.

Пример расчета высоты  конька и длины стропил для дома с длиной пролета (ширина дома) размером 6 м и угле наклона скатов двухскатной крыши  равном 35 градусам.

Определяем высоту конька крыши

Нк = Lпр х tg 35  =   3 х 0,7 = 2,1м

Длина стропил

Lc = Нк/ sin 35 = 2,1/ 0,57 = 3,68 м.



Угол наклона крыши





Расчет угла наклона крыши – задача непростая и довольно-таки важная как с архитектурной, так и с технической точки зрения. Обычно угол наклона крыши колеблется от 10 до 45 градусов, однако бывают и редкие исключения – некоторые крыши делаются с углом около 60 градусов.

Чаще всего крыши дома делают скатными. В чем особенность скатных крыш? Их угол наклона обычно не меньше 20 градусов. Такой наклон позволяет соорудить вам под крышей мансарду или чердак.

Угол наклона крыши зависит от вашего климата. Если в вашей местности выпадает большое количество осадков , а нас больше всего волнует снег, то надо выбирать угол наклона побольше – так давление снега на крышу будет наименьшим. При 45 градусах его почти нет- под таким углом снежные массы скатываются. Такой угол также не позволяет влаге проникать на чердак. Чем больше угол – тем больше места у вас будет на втором этаже (на чердаке или мансарде). Кстати, необходимо учитывать то, что чердачное помещение должно быть не ниже полутора метров (следуя из простой техники безопасности). Однако, чем больше угол наклона, тем больше вам придется тратить материалов (и соответственно денег на них), увеличивается давление ветра.

Архитектора советуют выбирать оптимальный угол наклона крыши – 30 градусов. Для сброса атмосферных осадков – 41 градус.

От угла наклона крыши зависит, какой материал следует применять при работах. Если конструкции дома надежны и вполне могут выдержать нагрузку, то застройщик может выбрать для покрытия своего дома асбоцементную, керамическую или песчано-цементную черепицу. У такого покрытия есть свои плюсы – оно недорогое, обладает хорошим качеством, его цветовая гамма придаст вашему дому индивидуальные черты, однако при всем этом оно имеет значительный вес. Черепицу используют с углом ската не менее 25 градусов, чтобы дождевая вода не просачивалась на месте стыков плит.

Частные дома, чаще всего, имеют двухскатную крышу с разными углами наклона. Для такого дома надо выбирать стальные оцинкованные листы, керамическая, цементная и металлическая черепица, плоские и волнистые асбестоцементные плиты.

Также необходимо уберечь доски крыши от гниения. Это делается простым способом — провентилировать чердачное пространство. При этом опорные брусья располагают выше чердачного перекрытия и укладывают на гидроизолирующие прокладки.



Как рассчитать крышу вашего дома.



Крыша — это верхний ограждающий элемент здания, предназначенный для защиты от осадков, противостояния солнцу и ветру, а также химической и радиационной опасности. Помимо этого, крыша должна иметь доступ, позволяющий в период эксплуатации ее ремонтировать. Метод расчета крыши дома зависит от архитектурной формы, которая бывает чердачной либо совмещённой.

В первую очередь рассчитывают угол наклона кровли. Он может лежать в диапазоне 11—70 градусов, однако видится нецелесообразным делать его больше 45 градусов. Для условий с тёплым и сухим климатом, угол наклона не стоит делать слишком большим. Если же зимы чаще всего снежные и холодные, то, выбирая угол наклона в 45 градусов, вы избавитесь от снежной нагрузки, однако усилите давление ветра, что потребует укрепления обрешётки и стропил. Помимо этого, изготовление крыши с большим уклоном потребует большее количество кровельных материалов.

Как рассчитать крышу, когда у вас имеется лишь проекция крыши (вид сверху), а располагать саму крышу планируется под углом? Здесь нам пригодится старая добрая геометрия. Всю площадь крыши разобьем на отдельные геометрические объекты. Скорее всего, это будут трапеции, треугольники, редко прямоугольники или параллелепипеды. Нужно будет по соответствующим формулам посчитать площади каждого из этих элементов. Затем учтем то, что крыша обычно не ровная, а значит, каждая из этих фигур еще имеет наклон относительно линии земли. Поэтому необходимо каждый элемент перемножить с косинусом угла наклона элемента крыши. Наконец, все это складываем и получаем площадь крыши. Также можно рассмотреть сад на крыше и знать всё про ремонт кровли крыши.

Следует помнить, что расчет площади крыши делают по карнизным свесам, а не по краям строения– такова технология покрытия крыши. Также не забывайте, что любой кровельный материал кладут внахлест, следовательно, у вас будут обрезки и пересечения, что приведет к увеличению площади. Поэтому имеет смысл брать запас по материалу в 10-20 процентов (10 – если крыша у вас не слишком сложная, 15-20 – если углов и переходов довольно много).

Если дом двускатный, то вопрос, как рассчитать крышу дома, решается очень просто. Если обозначить угол наклона через X, половину покрываемого пролёта – через Y, а высоту крыши через H, то справедлива формула tg X = H / Y. Зная Y и H и воспользовавшись таблицей Брадиса либо калькулятором с обратными тригонометрическими функциями, можно легко найти X. Это значение будет равным arctg (H / Y). Площадь каждого ската считаем, перемножив Y и длину крыши.

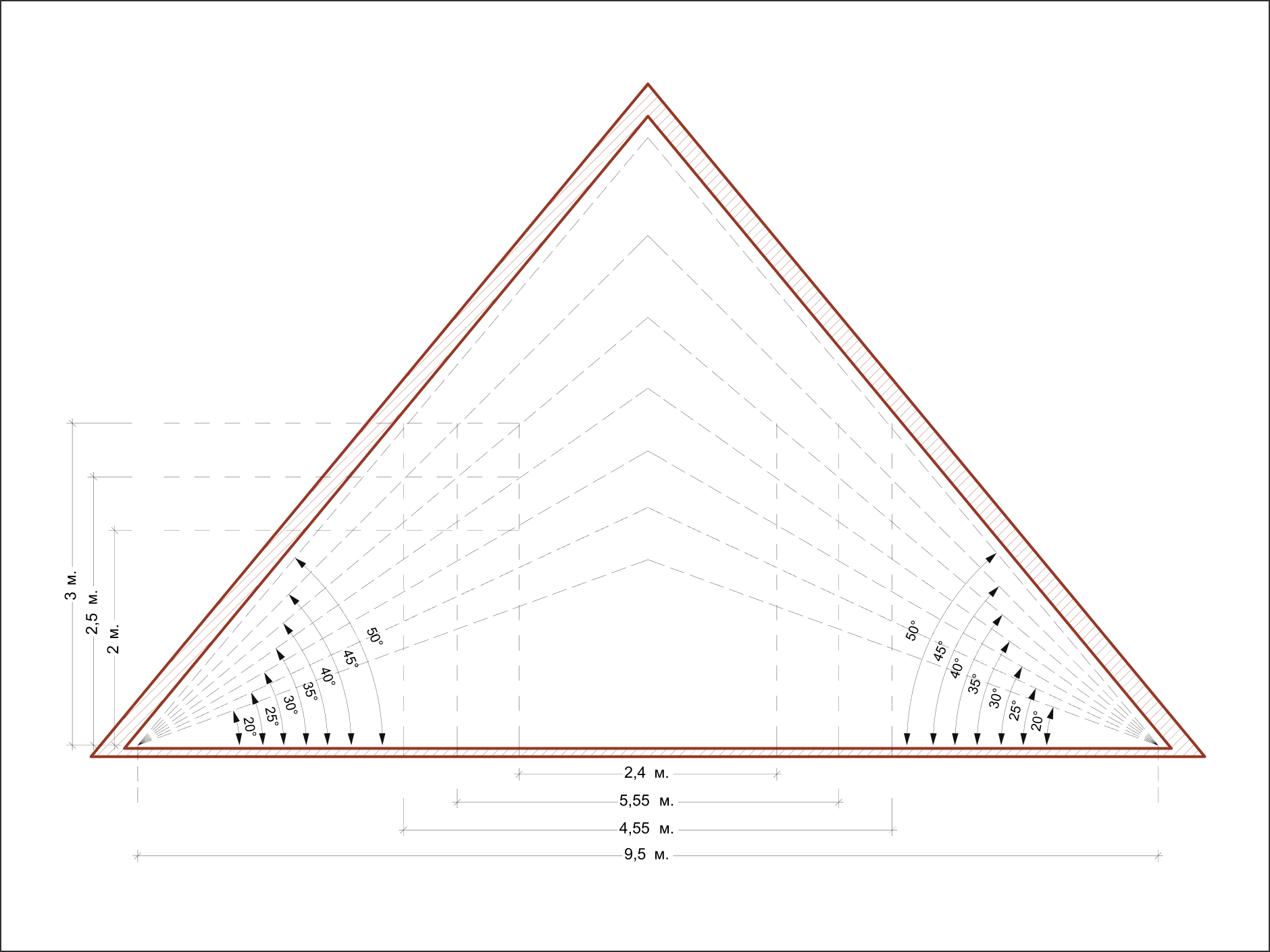

Конструкция мансардной крыши.





Мансардная крыша – выгодный способ экономно расширить метраж полезной площади в вашем доме, а от ее вида и формы зависит количество метров этого дополнительного жилого помещения.

Геометрия конструкции мансардной крыши может быть симметричной и несимметричной, ломаной, треугольной, располагаться по всей площади здания или занимать только его часть. Количество полезной площади больше, если выбор пал на ломаную крышу: сокращается площадь «мертвых зон», в то время как прямая крыша значительно ограничивает выгодное использование дополнительных метров. Наиболее часто используется конструкция мансардной крыши, которая основывается на верхних и нижних треугольных фигурах. Верхние треугольники могут конструироваться как по висячей, так и наслонной схеме, а вот нижние – только на наслонной. Основой верхних скатов служит равнобедренный треугольник, а нижние скаты основываются на двух прямоугольных треугольниках.

Конструкция мансардной крыши с опорой основания стропил в мауэрлат и висячими и напольными стропилами. Также важн знать про строительство крыши своими руками, в том числе и одулиновые крыши.

Возведение такой крыши начинается с установки двух прямоугольных треугольников, усиленных схватками, вдоль несущих стен. В качестве стоек для стен мансарды служат длинные катеты треугольника. По висячей схеме выполняют стропила из прямоугольных треугольников. Потолочной балкой мансарды служит основание равнобедренного венечного треугольника, состоящего из висячих стропил. Это основание или затяжку подвешивают на бабку для исключения ее прогибания.

Мансардная крыша с наслойными и висячими стропилами и выносом основания стропил за стену. Если вынести гипотенузу треугольника за пределы стен, можно увеличить карнизный свес. В этом случае стропильную ногу упирают не в мауэрлат, а в балку перекрытия, а стропила необходимо усилить подстропильной ногой или подкосом. Для того, чтобы разгрузить стропильную конструкцию мансардной крыши, нужно нижние наслойные стропила усилить стойкой, верхний конец которой будет упираться в пересечение стропильной ноги и подкос, а нижний конец — непосредственно над несущей стеной в балку перекрытия.

Конструкции мансардной крыши отличаются между собой в силу тех нагрузок, которым они подвергаются как сверху, так и снизу, так как теплый воздух поднимается вверх и оседает в виде конденсаторной влаги на крыше изнутри. Поэтому при возведении мансарды обязательно нужно следовать правилам сохранения теплоизоляции, пароизоляции и гидроизоляции.



Расчет угла наклона крыши — что необходимо учесть?

Определяясь с внешним видом будущего дома, каждый человек сталкивается с необходимостью выполнить расчет угла наклона крыши, с помощью которого можно добиться правильного сочетания всех размеров здания. Низкая или, наоборот, высокая крыша может кардинально изменить внешнее восприятия любого здания, украсив или обезобразив его.

Несомненно, лучше поручить решение данного вопроса профессионалам, которые выполнят для вас проект будущего дома в полном объеме. Если же вы хотите справиться с этим сами, вам будет интересно узнать, что существует несколько подходов к решению этой задачи, каждый из которых основывается на определенном приоритете.



Способы расчета:

1. Есть определенная закономерность архитектурного построения здания, при котором расчет угла наклона крыши определяется отношением высоты крыши к ширине дома как 1:3. Этот способ определения угла крыши очень приблизительный, так как не учитывает ни выбор кровельного материала, ни ветровые и снеговые нагрузки в данном регионе;

2. Математический подход определения угла наклона. Данный способ подразумевает выполнение расчета с помощью специальной таблицы, в которой указаны градусы уклона, проценты уклона и коэффициент подъема конька, на который умножается длина горизонтальной проекции ската крыши.

3. Часто определения угла наклона крыши связано с выбором кровельного материала. Объясняется это тем, что разные кровельные материалы имеют различные рекомендованные углы укладки, при которых обеспечивается максимальная герметичность крыши. Несомненно, нельзя выполнять расчет угла наклона крыши, исходя лишь из того, что вам нравиться, скажем, металлочерепица. Просто нужно учитывать это при определении уклона крыши.





Профессиональный подход к определению угла наклона крыши основывается на использовании расчетных снеговых и ветровых нагрузок, которые строго индивидуальны для каждой местности. Чем выше значение таких нагрузок, тем больший уклон крыши рекомендуется делать в доме, так как в этом случае снег не будет задерживаться на поверхности крыши и значительно снизит нагрузку на стропильную систему, а значит – и на стены здания. Если вы не являетесь специалистом-строителем, просто возьмите лист бумаги, линейку и карандаш, и, воспользовавшись всеми перечисленными подходами, начертите насколько вариантов дома, выбрав из них самый оптимальный во всех отношениях.



Влияние увеличения наклона крыши:



Положительные факторы

Проливаясь на крышу под большим углом, дождь практически не попадает между её покрытием, не встречая на своём пути преград для стока воды. Выпавший снег не задерживается на крутой кровле, и при углах более 45% снеговая нагрузка, в отличи от мягкой кровли, не учитывается. Основная нагрузка на материал покрытия действует в направлении стока воды, исключая необходимость дополнительного крепежа. Появляется возможность размещения мансард с большей площадью.


Отрицательные факторы

Увеличение расхода строительных материалов. Например, по сравнению с плоской крышей количество материалов возрастёт в полтора раза, если угол кровли 45 º и в 2 раза, если угол 60 º. Соответственно это приведёт к увеличению веса покрытия и несущих конструкций. Также, за счёт увеличения парусности, возрастёт и ветровая нагрузка на крышу. В результате прироста площади кровли, увеличится объём выпавших на неё атмосферных осадков, и возрастание скорости стока воды, за счёт увеличения угла крыши. Увеличение объёма стока, непременно, создаст трудности с отведением воды и может потребовать многоярусного водоотвода.

Окончательный оптимальный уклон кровли предстоит выбрать или рассчитать домовладельцу. Поэтому вполне естественен вопрос, как посчитать уклон кровли, что это такое и в чём он выражается? Отношение высоты конька крыши над перекрытием к половине ширины здания, называется уклоном кровли. Если конёк смещён, относительно середины здания, то его можно определить отношением высоты конька к расстоянию, перекрываемому данным участком кровли, от конька до стены здания.


Определение уклонов и использование таблиц

Например, при ширине здания 8 м. и высоте конька 2 м. уклон будет равен 2:4 или 1/2=0,5. Для того чтобы рассчитать уклон в процентах, полученную величину умножают на 100, то есть, в нашем случае, она равна 50%. Иногда угол выражают в градусах, отображая реальную величину угла между стропилом и перекрытием. В результате этого, один и тот же уклон кровли может быть выражен в трёх единицах: в градусах, в процентах и в отношении. Из-за этого довольно часто возникают путаницы и ошибки, как у строителей, так и у самих составителей инструкций. Зная геометрию и понимая, что относящиеся величины являются сторонами треугольника, перевод одной величины в другую не составляет проблем. Однако согласитесь, что мало, кто желает себя утруждать такими расчётами, поэтому, во избежание ошибки в вычислении, используется специальная таблица, приведённая ниже.



Таблица соответствия величин уклона кровли





Это не единственная таблица, применяемая для нахождения уклона. Существует расширенная таблица, с указанием относительной высоты ската кровли, относительной ширины (в горизонтальной проекции), длины ската и переводного коэффициента, для расчёта площади кровли, в соответствии с выбранным уклоном. Несмотря на то, что проектирование здания выполняется одновременно с конструированием крыши, оставляется небольшое пространство, позволяющее изменять угол кровли до создания стропильной системы, в зависимости от применяемого кровельного материала – шифера, металочерепицы, асбестоцементных листов или мягкой кровли и любого другого. С учетом того, что размеры здания являются неизменной величиной, и его строительные конструкции имеют достаточный запас прочности, угол крыши может варьироваться только в результате изменения высоты конька.



Окончательно определив оптимальный уклон, рассчитать необходимую высоту конька можно, воспользовавшись таблицей, умножив коэффициент соответствующего угла на половину ширины перекрытия.



Таблица коэффициентов расчёта высоты конька




Соответственно, при расчете высоты большей из внешних стен, выступающей в роли конька одно скатной крыши, необходимо коэффициент угла уклона умножить на всю ширину перекрытия. При расчете четырех скатной крыши коэффициент умножается на расстояние от места опора кровли на торец конька до середины торцевой стены. Данный расчёт применим и для много скатной крыши.

Для проверки соответствия расчётного уклона крыши с действительным используется специальный прибор, называемый уклономером. Он представляет собой рейку, с расположенной на ней рамкой, в прямом углу которой, между планками закреплена ось маятника. Маятник выполняется в виде проволочных колен, пластины и груза с указателем. Указатель с грузом перемещается между направляющими, на которых расположена шкала с делениями. В горизонтальном положении опорной рейки указатель устанавливается на начале шкалы. При установке рейки на обрешётке указатель маятника покажет значение уклона в градусах по шкале.



Несколько способов как рассчитать угол наклона крыши.



Какие погодные условия способна выдержать крыша, каким материалом ее облицевать — все зависит от угла уклона крыши. По этой причине актуален вопрос, как рассчитать угол наклона крыши.

При строительстве и проектировании собственного дома возникает вопрос, как рассчитать угол наклона крыши. Возможно, проект создавался без расчета этого параметра, и при выборе типа кровли возник такой вопрос.  От значения угла будет зависеть, как долго  она прослужит хозяевам, поэтому стоит подойти к решению вопроса со всей ответственностью.



Что такое оптимальный угол наклона крыши?

Крыша должна защищать жильцов дома от осадков и ветра. С одной стороны есть эстетичный вид дома, а с другой климат определенной местности. Именно климат будет определять оптимальный угол наклона крыши и материал кровли. К примеру гибкая кровля RUFLEX сохраняет свои свойства в широких пределах температур.

Большой угол наклона хорошо справиться с отводом осадков. По этой причине не делают абсолютно плоские крыши – в них скапливается вода и требуется построение организованного водоотведения. Руководствуемся, что угол наклона не меньше 3°. Если влажность в районе достаточно высокая, то крыша с малым уклоном не справиться с отводом влажности.

Высокая крыша плохо защищает от ветра. При угле наклона большем 11° существует вероятность срывания материалов, расшатывания конструкции при сильном ветре. Кроме того зимой ветер будет выдувать тепло из крыши.

Общие рекомендации таковы:

  • Пологие крыши (3-10 градусов) для районов с сухим ветреным климатом;
  • 35-40 градусов – для снежных зим и слабых ветров;
  • 15-20 градусов – при сильных ветрах.

Значения минимальных углов наклона крыши.

Погодные условия и наклон крыши заставляют разные материалы вести себя по-разному. На основе этих данных был определен минимальный угол наклона крыши для кровельных материалов. Значения минимальных углов следующие:

  • Черепица и шифер — 22°. При меньшем угле наклона крыши ветер и влага будут попадать под крышу в местах стыка.
  • Металлочерепица — 14°. При меньшем угле существует вероятность того, что черепица будет погнута ветром.
  • Профнастил — 12°. Но даже при таком угле наклона стыки следует дополнительно обработать герметиками.
  • Ондулин — 6°. Его относят к одним из самых надежный материалов для крыш с малым наклоном.
  • Рулонное покрытие – от 5° до 15°. Значение меняется в зависимости от количества слоев. Этот материал не подходит для крыш с большим уклоном, так как может сползать.



Как рассчитать угол наклона крыши по формулам?

Расчет угла наклона крыши проводят по стандартным формулам, известным из курса геометрии. Если двускатная крыша является равнобедренным треугольником, то пользуются формулами для нее. В общем случае легче использовать формулы для прямоугольного треугольника. Для расчета угла нужно от конька крыши опустить перпендикуляр к ее основанию и измерить его длину. После измеряется расстояние от угла крыши до основания перпендикуляра.

Далее используют формулу котангенса угла – отношение длины основания к высоте крыши. По таблице Брадиса определяют точное значение угла для этого котангенса.

В последнее время часто считают угол наклона крыши в процентах. Для этого делят высоту на ширину основания (измеренную часть). А после значение умножают 100%. Тогда получается, что 45° — это 100%.





Как рассчитать угол наклона кровли?



формула расчета угла наклона ската

Как правило, угол наклона крыши будет зависеть от того, на какую высоту поднимать конек (высота крыши в коньке также будет зависеть от того, для чего предназначается чердачное помещение). Если из чердака делать полноценную мансарду, то угол наклона крыши можно рассчитать таким образом:

  • Нам известна ширина фронтона – торца кровли, например, 6 м. Делим ее пополам: 6:2= 3 м, а высота крыши в коньке равняется 1,8 м (стандартное значение).

  • Далее, из курса геометрии известно, что отношение прилежащего катета к противолежащему в прямоугольном треугольнике есть синус угла. Находим этот синус:

Sin A=a/b=3/1,8=1,67

Из таблицы Брадиса находим значение (приближенное) – при Sin A=1,67 угол наклона составит приблизительно 58-59 градусов. Принимаем значение максимальное – 60 градусов. Это и будет наш искомый угол наклона кровли.



Угол наклона крыши и его расчет.

Процесс строительства кровли может несколько затормаживаться в результате решения таких вопросов, как выбор материала для кровельного покрытия и угол наклона крыши. Поскольку эти два вопроса тесно взаимосвязаны, то приходится учитывать вид материала при расчете угла наклона скатной кровли.

Напомним, кровля может быть одно-, двух- и четырехскатной, и в зависимости от того, какое количество скатов для своей кровли вы выберете, будет определяться величина угла наклона скатов.



Факторы влияющие на угол ската крыши.



К примеру, угол наклона односкатной крыши может составлять 9-20 градусов – это будет зависеть от нескольких факторов:

  • материала кровли;
  • климатических условий;
  • назначения постройки.

Если же крыша имеет два и более скатов, то тут сыграет роль не только региональное расположение местности, в которой строится дом, но и то, для чего используется чердак. К примеру, если ваш чердак является нежилым, а служит для хранения редко используемых вещей, то необходимость в большом помещении (имеется в виду высота чердака) отпадает.

А вот если из чердака устраивается полноценное жилое мансардное помещение – тут придется строить хорошую крышу с «хорошим» наклоном. Что это означает?

  • Во-первых — вид и дизайн фасада здания.
  • Во-вторых —  выбор кровельного материала.
  • В-третьих —  климатические условия.

Понятно, что для регионов, где дуют сильные ветра, лучше строить крышу с минимальным уклоном – чтобы материал не подвергался сильной ветровой нагрузке. То же можно сказать и о местности с большим количеством солнечных дней в году – там, где часто и ярко светит солнце, как правило, сводится к минимуму объем атмосферных осадков.

В регионах, где осадков выпадает в обилии (считаются и снегопады, и град, и дожди), приходится принимать угол наклона крыши дома большой (до 60 градусов) величины, поскольку именно такой уклон позволяет снижать нагрузку от снежного покрова/талой воды/большого количества дождевой воды на кровлю.

Итак, чтобы знать, как рассчитать угол наклона крыши, придется принимать во внимание все вышеописанные варианты, и потому величину уклона нужно рассчитывать, исходя из диапазона значений 9-60 градусов. Как правило, подобные расчеты приводят к тому, что оптимальный угол наклона крыши при этом обычно составляет от 20 до 45 градусов.

При таких уклонах можно использовать практически любой кровельный материал – профнастил, металлочерепицу, шифер и т.д. Однако все эти материалы имеют свой «список требований», который и предъявляется при возведении кровельной конструкции.





Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach. com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Минимальный угол наклона крыши и материал кровли

Допустимые значения угла уклона для различных материалов

Если будущее здание возводится на территории с большим количеством осадком, то крышу устанавливают под углом минимум 45 градусов. В таком случае снег не будет задерживаться на поверхности. Угол может быть, и увеличен, но нужно учитывать, что при сильном ветре «острая» крыша может и слететь. При этом дождь и солнце тоже будут испытывать вашу крышу на прочность, тогда лучшим вариантом будет сделать угол наклона небольшим.

При выборе материала для кровли учитывайте, что чем плотнее материал, тем меньше угол уклона должен быть.

Чтобы уклон покрытия здания отвечал архитектурным нормам, следует учесть материал из которого будет изготовлена будущая крыша. Он может быть гладким, тогда по нему легко будут стекать осадки, или шершавым, тяжелым, более устойчивым к ветру  или легким и пластичным.

  • Металлочерепица. Производители называют минимальный порог уклона для крыши из металлочерепицы – 14-15 градусов. Более плоская кровля будет задерживать воду и снег.
  • Профнастил. В данном случае минимальный показатель уклона составляет 12 градусов. Из данного материала собирают и плоские крыши, при условии наличия сплошной обрешетки.
  • Гибкая черепица. Здесь минимальный показатель 11 градусов. Обрешетка для мягкой черепицы является сплошным основанием из ОСП или фанерных листов.
  • Битумные материалы. Очень мягкое покрытие, с нижней границей угла всего 2 градуса. Из материалов на битумной основе  выполняют плоские крыши. Нюанс – этот материал следует укладывать в несколько слоев для защиты кровли от протекания. Если есть необходимость увеличить  уклон кровли, то количество слоев можно сократить.
  • Еврошифер. Минимальный уклон составляет 11 градусов. При покрытии крыши еврошифером необходима сплошная облицовка.
  • Глиняная черепица. Наиболее тяжеловесный материал, требующий серьезного расчета конструкции стропил, с учетом и возможного давления снега и ветра. Минимальный уклон ската – 22 градуса.
  • Материалы из древесины. В основном такие материалы в современном строительстве не используются, так как они не долговечны, подвержены гниению, и легко воспламеняются.
  • Кровельные панели. Данный вид покрытия является готовым продуктом, собранным фабрично «под заказ» и уже содержит в себе все необходимые слои – плиту, тепло и пароизоляцию. Это уже полностью готовая крыша, которую нужно лишь укрепить. Что также не составляет труда поскольку панели соединяются между собой специальными лентами, без применения какого-либо оборудования. Единственный минус такой крыши – высокая цена.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

Природные факторы.  Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку  почти в 5 раз. Но и   незначительный угол также  может  сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки  покрытия и легко сорвать крышу. Атмосферные осадки  также разрушительно могут действовать на  эксплуатационные характеристики  крыши. А вот с помощью грамотно подобранного уклона  можно избежать этих неприятностей.

Угол наклона крыши из металлочерепицыСтроительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также  ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши —  22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы  собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов —  в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Выбор уклона

Подобрать оптимальный наклон кровли из металлочерепицы довольно сложно, тем более без наличия профессиональных знаний в области строительства. Здесь нужно руководствоваться не только требованиями СНиП и рекомендациями производителя, но и другими факторами, создающими дополнительные нагрузки на конструкцию:

Снеговая нагрузка – зависит от региона строительства, среднегодовое количество осадков в зимний период указывается в соответствующих справочниках. Чем больше снега выпадает зимой, тем большим нужно делать уклон скатов. Это предупредит скопление снеговой массы на поверхности крыши и создание чрезмерных весовых нагрузок.

Рисунок 4. Образование снеговых нагрузок

Ветровые нагрузки – тоже зависит от климатических условий в регионе строительства. При интенсивных ветровых нагрузках наклон крыши следует делать минимально возможным для снижения парусности скатов

Также надо обязательно брать во внимание вероятность возникновения ураганов и смерчей.

Рисунок 5. Воздействие ветровых нагрузок на кровельные конструкции

Виды крыш и их наклонов

Перед началом строительства, нужно разобраться какие бывают крыши, а также какова их зависимость от угла ската.

  1. Односкатная. Имеет вид наклонной плоскости, расположенной на разновысотных стенах.
  2. Двускатная. Представлена двумя плоскостями, размещенными под углом друг к другу.
  3. Шатровая. Имеет структуру, состоящую из нескольких равнобедренных треугольников, соединенных в фиксированной точке вершинами.
  4. Вальмовая. Сложные конструкции, состоящие из двух треугольных и двух трапециевидных скатов.
  5. Сводчатая. Изготавливаются исключительно из камня или кирпича.
  6. Многощипцовая. Замысловатая конструкция, собранная посредством множества составляющих.
  7. Плоская. Кровельная поверхность, не имеющая ската.

Плоские крыши выгодны при строительстве, но в эксплуатации зачастую беззащитны перед различными осадками.

Любая крыша, имеющая угол наклона 10 градусов и больше, считается скатной.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°

Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;

Профнастил монтируется при уклоне от 12°

Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах.

А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы, Проценты, % Градусы, Проценты, % Градусы, Проценты, %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Сотовый поликарбонат и снег?

Может кто подскажет по сотовому поликарбонату: при каком минимальном угле наклона снег не накапливается на кровле для средней полосы России? Зависит ли этот угол от цвета поликарбоната?
Почему то у многих строителей расхожее мнение, что даже при углах наклона 20-30 градусов снег на гладком сотовом поликарбонате зиму не лежит. Мнение подтверждается наблюдениями за навесами с малым уклоном, перезимовавшими несколько зим. А как обстоит дело на самом деле? Вопрос очень важен для правильного проектирования навеса.

Vladimir_Vas , Цвет вряд ли влияет, снег ведь над, а не под ним. Практическое наблюдение за навесом (крыша арочного типа: ширина пролета 3 м, профиль 40х20 и 40х40, стрела прогиба арки — 350 мм, поликарбонат — 8 мм) в течении 3-х лет показало, что даже в снежную зиму деформаций нет. Снег не сказать, что слетает влет, но и особенно не задерживается.
В случае более крутого уклона (это уже наблюдение за крышей качелей), чем больше снега, тем быстрее слетает.

Grek148 написал :
стрела прогиба арки — 350 мм,

Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?
Спасибо за мнение. В гугле искал — почти ничего конкретного. Все говорят — более скользкий чем шифер и профнастил, а на сколько более — ?
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%. Если считать только по ветровой нагрузке — конструкция ажурная и легкая. Как только добавляется снег — получается жуть просто.
Отдыхал в Анапе — в пансионате навес ажурный 20х8 метров с уклоном 15% по короткой стороне. Уже много лет. Но это — Анапа.

Vladimir_Vas написал :
Это довольно малый уклон. Посередине снег не накапливается? Продольный уклон есть?

На днях сфотографирую. Продольного уклона нет. Этот навес идет вдоль ряда киосков. Снег скапливается в месте примыкания навеса и крыш киосков, но как отмечал выше никаких деформаций нет, хотя безснежными последние зимы не назовешь.

Vladimir_Vas написал :
У меня вырисовывается плоский навес 6х4 с уклоном по длинной стороне в 25%.

25% — уклон, с моей точки зрения, вполне достаточный для самопроизвольного схода снега. Можно, конечно, прикинуть какой критической массы должен достичь слой снега, чтобы он сошел (задачка по физике за 8-й класс) и просчитать по массе нагрузку на фермы, но нужно ли это?

диссертацию защищаете по поликарбонату.

ANT/D написал :
диссертацию защищаете по поликарбонату.

Навес проектирую, всего лишь. Однако, хрен кто подскажет. Очень не хочется переразмеривать балки под снеговую нагрузку — у меня пролеты большие слишком. Но и не хочется получить навесом по крыше машины.
То, что поликарбонат более скользкий, чем профнастил — это очевидно. Но вот насколько — это вопрос?

Лет 8 назад построили навес из поликорбоната где-то 15х30 м. Колонны, фермы — тут вопросов не возникало. Уклон был по параболе в среднем где-то 20-25 град.
Срез кровли свободный. Снег естественно за зиму собрался на верху — 40. 50 см. Скидывать побоялись — побъешь кровлю.
Весной под солнцем нижняя часть снега подтаяли, образовалась скользящая «прокладка» и как у. ло однажды утром часов в 8-9 с высоты 4,5 м на пешеходку. Слава Богу никого не накрыло. Реально о. ся. Разобрали на фиг.

Glaen21 ,
Спасибо за инфу. Правда, у нас все же не Чебоксары, а на 600 км поюжнее. Да и зима помягче.
Рассматриваю два варианта:

  1. Плоский настил 4х6 метров с наклоном по длинной стороне 1,4 метра.
  2. Слегка выпуклый настил с таким же уклоном по длинной стороне и поперечной выпуклостью высотой сегмента в 20-30 см.
    Второй вариант намного более сложен в изготовлении и нет уверенности, что эта выпуклость даст эффект снижения снеговой нагрузки.

У соседей такой настил,примерно,Ваш размер.Сделан в прошлом году.Пока,вроде,стоит.По состоянию сказать не могу-я с ними не общаюсь

Али-баба написал :
Сделан в прошлом году.Пока,вроде,стоит

А снег на нем зимой лежит или сходит? Это главный для меня вопрос.

Прошло ещё 4 года. Хочется услышать реальные варианты, везде ставят плоские крыши на 30°, но мне сейчас нужна более пологая самоочищающаяся от снега крыша.

Материализатор ,навес,плоская крыша, поликарбонат 10 мм, размер 7.5 на 7,3, почти квадрат, уклон в градусах не мерил, на длину 7,5 метров, уклон 1,1 метра, плюс ко всему, навес прикреплён к дому, весь снег с крыши лежит на навесе, дом 10/12 метров. Навес стоит на 13 буровых столбах на высоте почти 3 метра, профиль 60/40/3 и 40/40/2 Общий вес конструкции без учёта столбов и поликарбоната около 1,3 т. Конструкция в виде 8 ферм расположенных между собой на расстоянии 1 метра, скреплённых между собой перемычками из профиля 40/40. Снега скатывается только по весне, толщина снежного покрова 60-80 см. Прогиба нет, стоит третий год.

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продаж кровельных материалов.

Положительными сторонами её применения являются:

  • лёгкий вес – около 5 кг/м2, как следствие отсутствие необходимости возводить сложную стропильную систему;
  • не требует особых навыков при монтаже;
  • износостойкость;
  • длительный срок службы;
  • нарядный и праздничный вид, подходящий для любых дизайнерских разработок.

Из недостатков пользователи и специалисты чаще всего отмечают:

  • повышенную шумность во время дождя или града;
  • необходимость в использовании снегозадержателей из-за лавинообразного схода снега;
  • большое количество крепёжных элементов, находящихся под прямым воздействием атмосферных осадков;
  • требуется устройство заземления для защиты от накапливания статического электричества.

ОБРАТИТЕ ВНИМАНИЕ!
Необходимо обратить внимание, что существует разновидность металлочерепицы с дополнительным защитным слоем в качестве посыпки из крошки натурального камня. В отличие от классического напыления, это композитное покрытие придает солидный внешний вид и хорошо защищает дом от проникновения шума.. Данная разновидность рекомендуется при защите мансардной крыши, где требуется качественная звукоизоляция

Данная разновидность рекомендуется при защите мансардной крыши, где требуется качественная звукоизоляция.

Состав кровельного листа

Качественные показатели металлочерепичных кровель во многом зависят от:

необходимого минимума толщины стального листа – не менее 0.4 мм. При малом уклоне покрытие с толщиной меньше 0.4 мм может не выдержать снеговой нагрузки. Увеличение уклона, для снижения этого фактора воздействия, увеличивает возможность повышенной ветровой нагрузки, что также отрицательно сказывается на металле тоньше указанной величины;
возникающей коррозии от возможных повреждений при транспортировке или непрофессиональной работе с применением шлифмашины при резке листов

Важно в тех случаях, когда невозможно обойтись без использования болгарки место обрезки обработать защитным составом;

обязательного наличия противоконденсатного экрана из гидроизоляционной плёнки. Необходимо знать, что в качестве такого антиконденсатного материала нельзя применять супердифузионную защитную мембрану, поскольку её использование подразумевает более частое и длительное воздействие влаги на внутреннюю поверхность листа.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Влияние выбранного материала на конструкцию

Подбирая угол наклона крыши, необходимо принимать во внимание тип материала кровли. При этом влияние имеют и такие параметры, как сечение стропильных ног и промежутки, с которыми они будут устанавливаться

Сам же материал может быть более гладким или шершавым. Рассмотрим минимально допустимый угол уклона для разнообразных конструктивных решений:

Металлочерепица – минимально рекомендуемый угол наклона 15 градусов, хотя у некоторых производителей указываются и меньшие значения. При маленьком уклоне целесообразно обрабатывать стыки водостойким и морозостойким герметиком. При очень малом уклоне вода задерживается на кровле, а при параметрах 20-35 градусов часто скапливается снеговая масса.

Гибкая черепица – не менее 11 градусов с обустройством сплошной обрешетки из ДСП.

Крыши с основой из битума. Наклон может составлять от 2 градусов, но в таком случае потребуется большее число слоев для повышения влагозащиты. В 1-2 слоя можно обустраивать конструкции от 15-17 градусов.

Ондулиновые скаты требуют сплошной обрешетки, если они имеют очень малый угол уклона. А минимально допустимое значение – 11 градусов.

Асбестоцемент – не менее 22 градусов. Тяжесть материалов обусловливает повышенные требования к прочности стропильной системы.

В отдельных случаях можно воспользоваться методом аналогий и выбрать скат с углом, близким к соседним конструкциям.

Особенности конструкции каркаса из разных материалов ↑

Простейшим вариантом решения каркаса для СПК являются тонкие трубы из сортового металлопроката (20х20 мм), расположенные через 600-800 мм. Для арочных кровель трубы изгибают по заданному радиусу посредством роликового станка.

Стальной каркас собирают на месте при помощи болтов, винтов, уголков и специального крепежа. Чтобы его детали не прогнулись под тяжестью снега, шаг ферм должен быть меньше 1500 мм.

Каркас может быть выполнен из алюминия, который намного лучше подходит для эксплуатации снаружи, на улице, чем сталь, поскольку он, можно сказать, коррозии не подвержен. Но изделие из него получается значительно дороже стального – порядка 2,5 раза.

Для каркаса используется и древесина, но только клееная. Обычные доски и массивные бруски непременно поведет, из-за чего листы поликарбоната станут деформироваться и трескаться, и образуют между ними трещины и широкие щели.

Сотовый поликарбонат – расчет обрешетки ↑


Одним из условий выбора СПК для кровли является его экономичность. Как поступить – выбрать пластик потолще или выполнить частую обрешетку. Если учесть, что металл стоит намного больше, чем поликарбонат, выгоднее – разреженная обрешетка. Более того, этот вариант еще и менее трудоемкий, так как металлоконструкцию нужно еще и сварить.

Для расчета обрешетки созданы специальные программы, в которых учитывают следующие параметры:

  • тип кровли,
  • толщину листа,
  • ширину и длину остекляемого пролета
  • высоту арки
  • регион.

Оптимальный шаг обрешетки можно определить также из соответствующих таблиц.

Крепеж листов поликарбоната ↑


Саморезы для обрешетки подбирают с учетом формы ее конструкции и материала. Помимо обычных, под накидную или максимально плоскую головку, используют также специальные термошайбы.

Они состоят из шайб: из пластика с ножкой и уплотнительной, а также защелкивающейся крышки. Подобные шайбы имеют определенные преимущества:

  • обеспечивают надежность и герметичность крепления;
  • устраняют «мостики холода», создаваемые саморезами;
  • ножка термошайбы, упираясь в каркас конструкции, предотвращает смятие панели.

Однако их ярко выраженная выпуклая форма, как и саморезов под накидную, может затруднить скольжение снега, поэтому для крепления рекомендуется использовать их в конструкциях, имеющих большой запас прочности, или арочных.

В остальных случаях целесообразнее использовать саморезы, имеющие максимально плоскую шляпку, скажем, оцинкованную пресс-шайбу, чтобы обеспечить беспрепятственное скольжение снега и льда с крыши.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Ракурс — основа композиции. Разные углы съемки

Надо ли относить ракурс к композиции? А почему же нет? Угол съемки очень сильно влияет на композицию в целом.

Я уже упоминала в предыдущих заметках на тему фуд-фотографии, что идеально снимать со штатива, в ручном режиме или, что более характерно для съемок фуда, в режиме приоритета диафрагмы. Но снимать с рук и используя штатив — это две большие разницы! Штатив сковывает фотографа, тем не менее, с этим надо бороться, не позволяйте хвосту управлять собакой штативу ограничивать вашу творческую свободу и смелые эксперименты. На самом деле, если практики много, очень быстро привыкаешь крутить ручки и ножки штатива, меняя угол и высоту.

Наиболее распространенные углы для съемки еды: 0, 10-20, 45, 90.


картинка отсюда

Рассмотрим на примерах моих фотографий разные углы съемки.


1) 0 градусов, съемка на уровне объекта

Большинство классических натюрмортов нарисовано именно под таким углом, а классики плохого не посоветуют. Нюансы съемки таковы: обязательно нужен задний фон. Конечно, его можно сильно размыть, воспользовавшись лайфаками из моей статьи про диафрагму (открытая диафрагма и удаленность объекта от заднего фона), и/или обработать в Фотошопе. Обратите внимание на то, чтобы при такой фронтальной съемке не отразился штатив или вы сами на отражающей поверхности, если таковая есть.

2) 10-20 градусов

Не сильное, в сущности, отличие, но посмотрите, как меняется картина. Со сменой угла съемки конечно, приходится менять высоту штатива, ну и переставить предметы. Здесь яснее проявляется фон, если при съемке на 0 градусов приходится его только слегка почистить при постобработке лишь на переднем плане, то теперь это площадь немного увеличивается. Ну и уже при таком небольшом угле съемки задний фон не понадобится.

3) 45 градусов

Очень такой привлекательный угол для съемки, он естественный для человека, который сел за стол, чтобы поесть. По фону — все то же самое, заднего фона не нужно, но внимание к поверхности, на которой расположен объект съемки, еще повышается — к чистоте, фактуре, гармонии.

4) 90 градусов

Ракурс на первый взгляд сомнительный, поскольку он убивает объем, все будет плоское на снимке. Но эти 90 градусов, прочно обосновались на сегодня в съемке фуда и предметки, благодаря Инстаграм. И это следует принять и осваивать этот угол съемки. Здесь чистота фона наиболее критична, и даже если вы его чистите во время пост-обработки, эту самую обработку надо максимально сократить в плане очистки, хорошенько протерев фон перед съемкой. Зато на первый план выходят формы, геометричность, цвет.

Для фуд-блогеров это вообще хорошая тема — съемка смартфоном сверху, для инсты все получается красивенько.

Как выбрать угол съемки? Лучший ответ — пробуйте все! Но следует учитывать стилизацию блюда. Например, блины интересно смотрятся башенкой:

А сырники, тем не менее, я разложила для плоской съемки:

Однако, чтобы показать красивую стилизацию в виде башенки, лучше использовать все-таки 0 или 10-20 градусов.

Ракурс — это только часть композиции, как таковой, а дальше я расскажу о всяких не менее занимательных вещах — диагоналях, треугольниках, золотом сечении и прочем.

P.S. Буду теперь использовать новое лого на своих фотках 😉

Катер Velvette 20 Image — фото, цена, характеристики — Velvette Marine

Velvette 20 Image — самый популярный катер в модельной линейке Velvette Marine. Более 500 произведенных катеров уже радуют своих владельцев.

Маневренность: Больше крутых поворотов и резвых стартов вместе с Velvette 20 Image! Скоростные развороты на 180 градусов? Легко. С системой реданирования Velvette 20 Image можно забыть о проскальзывании кормы.

Уникальная технология дизайна корпуса ускоряет выход катера на глиссирование и повысил управляемость при движении задним ходом.

Дизайн: Владелец этого катера выделяется из толпы благодаря узнаваемому дизайну Velvette и стильному вытянутому силуэту катера. В облике катера угадывается благородное сходство со старшими моделями линейки.

Зайдите в конфигуратор, чтобы посмотреть дополнительные опции вашего катера.

КОРПУС
Длина(LOA) 6,06 м
Ширина(BEAM) 2,36 м
Высота борта на миделе 1,37 м
Максимальная габаритная высота 1,7 м
Угол килеватости на транце 22° (20°)
Спальных мест 2
Пассажиро­вместимость 5 чел.
МАССА
Сухой вес 770±50кг
Грузоподъемность 550 кг
ДИНАМИКА
Максимальная скорость 84 км/ч
Круизная скорость 40 км/ч
Тип двигателя Подвесной
Мощность двигателя 90–150 л.с.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Высота волны 0,75 м
Объем топливного бака 205 л
Осадка с опущенной колонкой 0,9 м
Осадка с поднятой колонкой 0,37 м
Удаленность от берега 5 миль

Пандусы для маломобильных групп населения наклонные -Полезная информация

Уклон пандуса — одна из важнейших его характеристик — если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы — его использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

  • до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
  • до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

Как рассчитать угол наклона пандуса?

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Норматив Соотношение Значение в % Значение в градусах
Единицы измерения уклона пандуса
стандартный по СП 59.13330.2012 1:20 5% 2,86 градуса
для временных сооружений 1:12 8% 4,76 градуса
при перепаде высот до 0,2 м 1:10 10% 5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.

13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

  • допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).
Пандус для маломобильных групп

Светодиодный прожектор FFL 450 Вт 81450 Лм угол 20 градусов

Мощные светодиодные прожекторы FFL предназначены для освещения стадионов, строительных и спортивных площадок, наружной территории производственных и логистических комплексов.

Материал корпуса — сплава алюминия с полимерным покрытием.

Рефлектор выполняется из поликарбоната с зеркальным алюминиевым покрытием.

В качестве источника света используются матричные светодиоды СОВ (chip on board) высокой эффективности производства компании CITIZEN.

Для освещения спортивных стадионов предлагается исполнение с индексом цветопередачи Ra>90 и цветовой температурой 5700К; для освещения открытых пространств – исполнение с Ra>70 при 5000К.

Гарантия на светильник составляет 5 лет.



Технические характеристики FFL 01-450-750-F20

Потребляемая мощность в номинальном режиме, Вт 450
Напряжение питающей сети, В 176 — 264 АС
Частота питающей сети, Гц 47-63
Коэффициент мощности (cos φ), не менее 0,96
Потребляемый ток светильника не более, А  2,1
Рабочий ток светодиодов, А 2,1
Класс защиты от поражения электрическим током  I
Производитель светодиодов CITIZEN
Количество светодиодов, шт 4
Световой поток светодиодов (Tj=25°C), Лм 81450
Световой поток светильника (Та=25°С), Лм 57460
Цветовая температура, К 4700-5300
Индекс цветопередачи Ra >70
Пульсации светового потока не более 1%
Тип кривой силы света К-концентрированная 20˚
Температура эксплуатации, °C от -40 до +50
Вид климатического исполнения У1
Степень защиты от воздействия окружающей среды IP66
Корпус светильника сплав алюминия с полимерным покрытием
Материал рассеивателя

поликарбонат с зеркальным алюминиевым покрытием

Крепление  поворотный кронштейн
Габаритные размеры светильника,мм 420х400х300
Масса светильника не более,кг 14
Ресурс работы светильника не менее, ч 50 000
Заводская гарантия на светильник, лет 5

Каким видят мир кошки — DOCTOR VIC

Как видит мир кошка? Нам, людям, тяжело себе представить, но иногда так хочется заглянуть в неизведанное… Американский фотохудожник-исследователь Николай Ламм попытался это сделать в своих работах.

Чтобы добиться большей достоверности, мистер Ламм обратился за помощью к специалистам: Керри Кетрин из Клиники зрения животных, доктору Хауслеру из Института зрения животного, офтальмологам из Школы ветеринарной медицины университета Пенсильвании. В результате появилась на свет следующая подборка фоторабот.

Николай Ламм комментирует свой фотовзгляд:

  • Кошки имеют угол обзора до 200 градусов, в то время как у человека – всего 180.
  • Периферическое зрение у людей охватывает по 20 градусов с каждой стороны, а у кошек – по 30 (на фото эта особенность представлена размытостью).
  • Кошки при тусклом освещении видят в 6-8 раз лучше, чем люди, благодаря особому строению глаза.
  • То, что человек с нормальным зрением видит четко и не размыто на расстоянии 100-200 футов (30-60 метров), кошка сможет разглядеть с такой же остротой не далее, чем в 20 футах (6 метрах).
  • Ранее считалось, что кошки – дихроматы (подобно собакам и людям-протанопам, т. е. не различающим красный цвет), что они способны видеть только фиолетово-голубой и желто-зеленый спектры. Однако существует ряд исследований, согласно которым у представителей кошачьих есть еще один тип цветочувствительных рецепторов, воспринимающих зеленый спектр. Это значит, что кошки являются трихроматами, но не в человеческом понимании. Они видят мир примерно так же, как люди-протанопы, но с примесью зеленого.
  • Сетчатка кошачьего глаза устроена таким образом, что может захватывать гораздо больше быстрых движений, чем человеческая (это удобно при охоте на мелких животных, которые в процессе погони быстро меняют направление). При этом коты куда хуже, чем люди, видят медленно движущиеся объекты.

Повернуть фотографию на 45, 90, 180 или несколько градусов онлайн

Обработка фотографий JPEG онлайн.

Выберите картинку на вашем компьютере или телефоне, укажите угол поворота , нажмите кнопку ОК, подождите несколько секунд и после этого вы сможете открыть или скачать готовый результат. При всех настройках по умолчанию изображение будет повернуто на 90 градусов по часовой стрелке, с учетом и коррекции поворота в Exif , если такая запись существует. Это необходимо для того, чтобы ориентация изображения (портретная или альбомная) всегда была одинаковой в разных программах, которые могут учитывать или не учитывать угол поворота во встроенной информации Exif.

Примеры вертикальных фотографий аккумуляторной батареи «Кодак», повернутой на на 5 градусов, по часовой стрелке, на 25 градусов, против часовой стрелки и на 90 градусов по часовой стрелке:

Все приведенные выше примеры были сделаны со всеми настройками по умолчанию, кроме разных «углов поворота изображения».

Исходное изображение не изменено. Вам будет предоставлено другое обработанное изображение.

2) Настройки поворота изображения

Угол поворота: (от -360.От 00 ° до 360,00 °, 0 ° = «физическое вращение на основе exif»)
(положительное значение вращает изображение по часовой стрелке ⟳, отрицательное значение меньше нуля — против часовой стрелки ⟲)
Тип поворота изображения : Нормальное или «физическое» вращение на любой угол (выбрано по умолчанию)
(Подходит для поворота на 90, -90, 180, 270 градусов, если не кратное 90 °, то будет простой фон)

С автоматической обрезкой простого фона, с сохранением пропорций изображения
(рекомендуется повернуть на несколько градусов, например: на 3, 5 или 15 градусов)
С автоматической обрезкой простого фона, с сохранением пропорций и размеров изображения в пикселях
(Размер результата в пикселях будет таким же, как у исходного изображения, также подходит для поворота на угол около 15 градусов)

Вращение вокруг центра с сохранением пропорций и размеров изображения в пикселях
(Размер холста не меняется, выступающие углы будут обрезаны, на пустом месте будет однотонный фон)

Повернуть jpg-изображение «в EXIF» без потери качества: удалить тег поворота в EXIF ​​0 ° 90 ° по часовой стрелке 90 ° против часовой 180 °, перевернуть (только для JPG)
(Указанный в начале настроек «угол поворота» игнорируется, повторное сжатие jpeg не применяется)
Повернуть jpg-изображение «физически» без потери качества: 90 ° по часовой стрелке 90 ° против часовой стрелки 180 °, перевернуть (только для JPG)
(поворот jpeg-изображения без потерь, указанный в начале настроек «угол поворота», будет проигнорирован)


Цвет однотонного фона: красныйрозовыйпурпурныйсинийбирюзовыйсветло-синийсветло-зеленыйзеленыйжелтооранжевыйчерныйсерыйбелыйпрозрачный (только для PNG-24) или раскрасьте в формате HEX: открытая палитра
(Этот параметр используется для «нормального вращения», не кратного 90 °, и для «вращения вокруг центра»)
Учитывайте угол поворота в EXIF ​​+ коррекцию этого тега: включено (включено) не применять (выключено)
(Решает проблему, связанную с путаницей поворота изображения «в exif» и его «физического» угла поворота)

3) Формат выходного изображения


JPEG стандартный прогрессивный с качеством (от 1 до 100)
PNG-24 (без сжатия, без потери качества, с поддержкой прозрачности)
Копировать EXIF ​​и другие метаданные? Да Нет


Обработка обычно длится 0. 5-20 секунд.

Цилиндрические зубчатые колеса — угол давления 20 градусов, модуль 3.0 (MISUMI) | МИСУМИ

5 дней

13 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

33 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 10 ~ 52 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

39 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 12 ~ 56 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

49 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

51 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

57 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

63 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

66 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

69 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не входит в комплект 25 ~ 63 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

13 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

33 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 10 ~ 52 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

39 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 12 ~ 56 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

49 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

51 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

57 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

63 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

66 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

69 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Черное оксидное покрытие 25 ~ 63 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

13 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

33 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 10 ~ 52 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

39 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 12 ~ 56 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

49 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

51 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

57 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролита 25 ~ 59 JIS B 1702 (Класс 4) Круглое отверстие + метчик

5 дней

63 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

66 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 25 ~ 59 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

69 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Никелирование без применения электролитического метода 25 ~ 63 JIS B 1702 (класс 4) Круглое отверстие + метчик

5 дней

10 12 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 12 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие

5 дней

13 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие

5 дней

13 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 17 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 14 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 22 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 14 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 22 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 15 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 24 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 15 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 24 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 16 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 28 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 16 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 28 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 17 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 28 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 17 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 28 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 18 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 30 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 18 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 30 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 19 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 31 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 19 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 31 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 20 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 35 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 20 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 35 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 21 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 36 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 21 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 36 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 22 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 37 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 22 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 37 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 23 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 39 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 23 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 39 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 24 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 40 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 24 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 40 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 25 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 8 ~ 42 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 25 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 8 ~ 42 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 26 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 10 ~ 45 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 26 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 10 ~ 45 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 27 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 10 ~ 45 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 27 [Сталь] 1045 Углеродистая сталь или эквивалент Форма B Не предоставляется 10 ~ 45 JIS B 1702 (класс 4) Круглое отверстие

5 дней

10 28 [Сталь] 1045 Углеродистая сталь или эквивалент Форма A Не предоставляется 10 ~ 49 JIS B 1702 (класс 4) Круглое отверстие

Камера Основы # 14: Положение и угол

Положение и угол — два элемента, которые сильно влияют на результат ваших фотографий. Поскольку они имеют такое значительное влияние, их варьирование гарантирует, что вы сможете получить другой эффект на своих фотографиях. Далее мы перейдем к 3 точкам в зависимости от положения и угла. (Сообщил Томоко Судзуки)

Положение: уровень, на котором вы держите камеру


Угол: угол, под которым камера обращена к объекту

Для заметок

— Вы можете изменить композицию фотографий в зависимости от положения и ракурса.
— Определитесь с позицией перед выбором угла.

Положение относится к высоте, на которой камера удерживается относительно земли. Удерживание камеры в нормальном положении к глазу называется « положение на уровне глаз », удерживание ее в положении выше, чем ваш глаз называется « высокое положение », а удерживание камеры на низком уровне, например, когда вы приседаете, это называется « нижнее положение ».

Угол — это угол, под которым камера направлена ​​на объект. Удерживание камеры на горизонтальном уровне по отношению к объекту называется «, угол на уровне глаз », положение камеры, направленной вниз, называется «, высокий угол », а удерживание камеры вверх называется «, низкий угол ». ‘.

Во время съемки сначала внимательно наблюдайте за объектом, прежде чем решить, из какого положения снимать. Затем подумайте об угле. Значительное изменение позиции и угла съемки дает вам композиции, отличные от тех, которые у вас, возможно, были раньше.Чтобы выявить наиболее привлекательные качества объекта, вам нужно будет подойти к нему с разных точек зрения и изменить положение и угол съемки.

Позиция

Верхняя позиция

Держите камеру высоко, подняв руки выше уровня глаз, или поднимитесь выше с помощью скамейки для ног или платформы. Это положение для съемки позволяет снимать дальше на задний план .Сочетание этого с большим углом создает смелую перспективу.

Положение на уровне глаз

Это стандартное положение для съемки на высоте, когда вы смотрите в видоискатель стоя. Поскольку позволяет получать фотографии, которые просто захватывают то, что вы видите, дает наиболее реалистичное представление о том, что вы снимаете. Однако это может показаться монотонным, когда все ваши фотографии сделаны с этой позиции.

Нижнее положение

Это положение, в котором вы держите камеру на высоте ниже уровня ваших глаз.Поскольку он захватывает вид, отличный от того, что вы обычно видите, , это может привести к впечатляющим фотографиям . Сочетание этого с малым углом усиливает этот эффект.

Уголок

Большой угол

Это угол, при котором вы наклоняете камеру вниз, чтобы смотреть на объект, что также называется видом с высоты птичьего полета. Поскольку это захватывает объект целиком, получается описательное изображение , которое четко фиксирует окружение, как вы его видите.Так как земля имеет тенденцию формировать фон на изображении, вы можете изменить свой выбор фона.

Угол уровня глаз

Это стандартный угол съемки, при котором вы держите камеру на высоте до уровня ваших глаз, не наклоняя ее. Поскольку вы снимаете на том же уровне глаз, что и объект, то есть на том же уровне, что и нормальное человеческое зрение, результат выглядит естественным и знакомым и имеет ощущение стабильности .

Малый угол

Это угол, при котором вы направляете камеру вверх на объект. При съемке высокого или высокого объекта с низкого ракурса он создает ощущение глубины и запугивания, что позволяет изобразить присутствие и интенсивность объекта. Поскольку фоном обычно является небо, легко настроить композицию фотографии.

Дополнительные сведения об углах см. В следующих материалах:
Решения в пейзажной фотографии: высокий или низкий угол?

Связанная концепция: изменения в перспективе

(слева)
EOS 5D Mark III / EF24-70 мм f / 2.8L II USM / FL: 24 мм / AE с приоритетом диафрагмы (f / 4, 1/30 с, EV + 0,3) / ISO 160 / WB: Авто
Съемка на уровне глаз
В этом положении подвесной мост кажется короче и теряет ощущение глубины, в результате получается нейтральная картина, не передающая большой интенсивности.

(справа)
EOS 5D Mark III / EF24-70mm f / 2.8L II USM / FL: 24 мм / AE с приоритетом диафрагмы (f / 4, 1/40 с, EV + 0,3) / ISO 200 / WB: Авто
Съемка с малым позиция
Это было сделано из положения на корточках на уровне глаз без изменения угла.Поскольку это заставляет подвесной мост казаться дальше от передней части до конца, он передает ощущение глубины.

(слева)
EOS 5D Mark III / EF24-70mm f / 2.8L II USM / FL: 24 мм / AE с приоритетом диафрагмы (f / 8, 1/40 сек, EV + 0,7) / ISO 500 / WB: дневной свет
Съемка в глаза Угол наклона
Съемка с углом на уровне глаз делает ваши снимки естественными, похожими на то, что вы бы видели. Эффект перспективы не будет очевиден, если вы не измените угол наклона камеры.

(справа)
EOS 5D Mark III / EF24-70mm f / 2.8L II USM / FL: 24 мм / автоэкспозиция с приоритетом диафрагмы (f / 8, 1/30 сек, EV + 0,7) / ISO 400 / WB: дневной свет
Съемка при высоком угол
Я наклонил камеру под углом ниже уровня глаз. Перспектива преувеличена, так как передняя часть изображения кажется шире, а дальний конец изображения — меньше.

Простое небольшое изменение положения камеры и угла, под которым она обращена к объекту, может создать ощущение перспективы, что значительно изменит впечатление от ваших фотографий. Если бы вы держали камеру инстинктивно или обычно, вы бы обычно снимали в удобной позе, с положением на уровне глаз и углом на уровне глаз. Съемка таким образом делает сцену естественной и делает ваши фотографии более прямолинейными. Однако из-за этого некоторые предметы могут казаться довольно простыми. Во время съемки тщательно изучайте объект, чтобы определить наилучшее положение и угол для его съемки.

Дополнительные сведения о положениях и углах см. В следующих материалах:
Часто задаваемые вопросы о камере № 7: В чем разница между положением камеры (уровнем) и углом камеры?
Влияние угла на фотографию

Получайте последние новости, советы и рекомендации о фотографии, подписавшись на нас!

типов углов — острый, прямой, тупой, прямой и отражающий.

Углы — одна из основных геометрических единиц, которые можно встретить даже в природе.Для человека углы — важный аспект архитектуры и инженерии. Без него невозможно строить здания, производить машины, строить дороги, плотины и многие другие сооружения. Углы можно найти повсюду, от кусочка пиццы до столярных эскизов и модного дизайна.

Типы углов — острый, прямой, тупой, прямой и отражающий углы

Углы важны, так как они составляют основу геометрии. В следующей статье мы рассмотрим различные типы и важность углов при решении геометрических задач.Проще всего начать с концепции: когда две линии пересекаются, в точке их пересечения образуется угол. Два луча, образующие угол, называются сторонами угла. Необязательно, чтобы угол образовывался пересечением двух прямых; он также может быть образован пересечением двух изогнутых линий. Прежде чем разбираться в типах углов, давайте сначала сосредоточимся на том, как их измерять.

Части угла

(Изображение будет загружено в ближайшее время)

Угол образуется, когда два луча пересекаются в общей конечной точке. При измерении угла одна рука фиксируется как основание, а другая движется по часовой стрелке или против часовой стрелки, образуя угол между ними. Следовательно, у всех углов есть две «стороны» или «руки» и одна «вершина».

Как маркировать углы?

Существует два основных способа обозначить угол:

  • Как показано на рисунке, углу назначается греческий алфавит, например альфа (α) или тета (θ). Вы также можете пометить их строчными буквами.

  • При работе над задачами геометрии со сложными фигурами углы можно маркировать, используя маркировку фигуры.Обратите внимание на приведенный выше рисунок; например, угол α также можно назвать углом PQR.

Положительные и отрицательные углы

В зависимости от направления вращения вы можете классифицировать углы как положительные или отрицательные.

(Изображение будет загружено в ближайшее время)

Положительные углы: углы измеряются в направлении против часовой стрелки (противоположном направлению вращения часов), начиная с основания угла.

Отрицательные углы: эти углы измеряются по часовой стрелке, начиная с основания угла.

Величина угла

Величина угла — это вращение, которое происходит вокруг вершины, чтобы одно из плеч образовало угол. Считается, что чем больше вращение или зазор между рычагами, тем больше величина. Например,

(изображение будет загружено в ближайшее время)

Существуют различные типы углов в зависимости от их меры угла. Типы:

1. Острый угол

2. Прямой угол

3. Тупой угол

4.Прямой угол

5. Угол отражения

Как измерить разные типы углов?

1. Острый угол

Угол, который меньше 90 °, называется острым углом. Измерение от 0 ° до 90 °. На рисунке ниже угол, образованный пересечением PQ и QR в точке Q, образует угол PQR, который составляет 45 °. Таким образом, PQR называется острым углом.

(Изображение будет загружено в ближайшее время)

2. Прямой угол

Угол, который составляет точно 90 °, называется прямым углом.Обычно он образуется, когда две линии перпендикулярны друг другу. На рисунке ниже линия AB пересекает линию BC в точке B и образует угол ABC, который составляет 90 °.

(Изображение будет загружено в ближайшее время)

3. Тупой угол

Угол, превышающий 90 °, называется тупым углом. Диапазон углов от 90 ° до 180 °. Тупой угол также можно определить, если у нас есть мера острого угла.

Измерение тупого угла = (180 — величина острого угла)

На рисунке выше отрезок DO пересекает отрезок OQ в точке O и образует угол DOQ, равный 120 °.Таким образом, это тупой угол.

(Изображение будет загружено в ближайшее время)

Кроме того, если мы продолжим линию OQ до OP, то мы сможем найти меру острого угла.

DOP = 180 ° — DOQ = 180 ° — 120 ° = 60 °

4. Прямой угол

Угол, который составляет точно 180 °, называется прямым углом. Это похоже на прямую линию, отсюда и название прямой угол.

Прямой угол — это не что иное, как смесь тупого угла и острого угла на прямой.

5.Угол отражения

Угол, который измеряется больше 180 ° и меньше 360 °, называется углом отражения. Угол рефлекса можно рассчитать, если указать величину острого угла, поскольку он дополняет острый угол на другой стороне линии.

(Изображение будет загружено в ближайшее время)

Используя угол рефлекса, мы можем найти меру острого угла.

Мера острого угла = 360 ° — Мера угла отражения

6. Дополнительные и дополнительные углы

Дополнительные углы

Если два угла в сумме составляют 90 °, они называются дополнительными углами. Углы не обязательно должны быть смежными, чтобы их можно было назвать дополнительными. Пока они в сумме составляют 90 °, они будут называться дополнительными углами.

(Изображение будет загружено в ближайшее время)

На приведенном выше рисунке углы присутствуют рядом друг с другом и в сумме составляют 90 ° и, таким образом, известны как дополнительные углы. На рисунках c и d углы не примыкают друг к другу, но в сумме они составляют 90 °, и поэтому они известны как дополнительные углы.

Дополнительные углы

Когда два угла в сумме составляют 180 °, они называются дополнительными углами.Существуют различные типы дополнительных углов.

Эти углы имеют общую сторону и вершину, то есть угловую точку. Однако эти точки никак не пересекаются. Проще говоря, смежные углы — это два угла, расположенных рядом друг с другом.

(Изображение будет загружено в ближайшее время)

У этих углов нет общей конечной точки, т. е. у них обычно нет общей вершины.

(Изображение скоро будет загружено)

Типы несмежных углов —

Углы, которые имеют общую вершину, а стороны угла образованы одними и теми же линиями, называются вертикальными углами.Вертикальные углы равны между собой.

(Изображение будет загружено в ближайшее время)

На приведенном выше рисунке 1 и 3, 2 и 4, 6 и 8 и 5 и 7 — вертикальные углы. Кроме того, 3, 4,5, 6 известны как внутренние углы, а 1,2,7,8 известны как внешние углы.

Это пара внутренних углов, находящихся на противоположной стороне поперечины. Самый простой способ определить чередующиеся внутренние углы — это обозначить на внутренней стороне букву «Z»

На приведенном выше рисунке 3 и 5, 4 и 6 являются внутренними углами.Внутренние углы равны между собой.

Аналогичен альтернативным внутренним углам; просто он присутствует на внешней стороне. На приведенном выше рисунке 1 и 7, 2 и 8 представляют собой пару чередующихся внешних углов. Подобно альтернативным внутренним углам, даже альтернативные внешние углы равны друг другу.

Углы, находящиеся в аналогичном положении, называются соответствующими углами. На приведенном выше рисунке 1 и 5 — соответствующие углы, и они равны друг другу.

Сводка


95

0

Угол Тип

Угол

Острый угол

Больше 0 °, меньше 90 °

90 °

Тупой угол

Больше 90 °, меньше 180 °

Прямой угол

180 °

5 Угол отражения

Больше 180 °, меньше 360 °

Основой геометрии являются углы.Углы находят свое применение практически во всех типах вопросов, будь то тригонометрия для замкнутых форм. Понимание углов и их типов поможет в решении множества каверзных вопросов. Таким образом, убедитесь, что вы хорошо это понимаете.

Рекомендации по проведению фотографических измерений углов суставов

Предпосылки и цель: Измерение статических углов суставов важно для врачей, занимающихся оценкой, диагностикой и лечением опорно-двигательного аппарата.Новые методы измерения, такие как метод Уиллинна (UM), используют относительно новую технологию цифровой фотографии и программное обеспечение для создания виртуального гониометра. Крайне важно, чтобы были известны ошибки, связанные с такими новыми методами измерения. Точность измерения угла сустава представляет собой проблему, и ошибки могут возникать по трем отдельным категориям: ошибка оборудования, ошибка исследователя или биологическая ошибка. Целью настоящего исследования было выявить величину ошибки оборудования, связанной с UM, и представить рекомендации по оптимальному использованию фотографической техники измерения.

Метод: Это был доклинический план исследования согласования, в котором была предпринята попытка описать наилучшее возможное согласование между набором математических контрольных данных и углами, рассчитанными с помощью виртуального гониометра, которым в данном случае был UM. Когда это было установлено, были протестированы эффект вращения и установка угла на периферии поля зрения камеры.

Результаты: Коэффициент повторяемости (RC) между UM и контрольными данными в оптимальных условиях был равен 0.81 градус; типичная ошибка (TE) составила 0,29 градуса (n = 120). Когда угол появился на краю фотографии, RC увеличился до 2 градусов, а TE до 0,73 градусов (n = 48). Когда между камерой и углом был введен поворот на 5 градусов, увеличение ошибки не наблюдалось. Однако увеличение углов поворота выше 5 градусов было пропорционально увеличению RC (RC при 10 градусах = 2,3 градуса 20 градусов = 3,86 градуса; 30 градусов = 14,8 градуса; 40 градусов = 27,27 градуса) и TE (TE при 10 градусах). = 0.83 градуса; 20 градусов = 2,7 градуса; 30 градусов = 5,3 градуса; 40 градусов = 9,8 градусов) баллов.

Вывод: Фотографические методы измерения угла сустава могут быть ошибочными, если не соблюдаются тщательные процедуры. Лучшие процедуры включают фотографирование с перпендикулярной точки обзора и центрирование объектива под заданным углом.

Что такое угол 45 градусов? — Определение, факты и пример

Угол 45 градусов

Когда два луча пересекаются в одной конечной точке, они образуют угол.Общая конечная точка называется вершиной, а лучи — плечами угла.

Угол измеряется в ° или радианах. Если два плеча угла проходят в противоположных направлениях, это прямой угол. Прямой угол составляет 180 °. Угол можно измерить с помощью транспортира, а угол измерения 90 градусов называется прямым углом. Под прямым углом две руки перпендикулярны друг другу.

Если прямой угол разделен на две равные части, каждый угол составляет 45 °.

Построение угла с помощью транспортира

Шаг 1 : Нарисуйте луч и назовите его AB.

Шаг 2 : Держите центральную точку транспортира на уровне A. Поскольку угол открывается вправо, выберите 45 ° в списке, который начинается справа и перемещается против часовой стрелки. Отметьте точку C.

Шаг 3 : Соедините A и C.Здесь меры.

Углы 45 градусов в реальной жизни:

Дополнительные знания:

Построение угла с помощью циркуля

Шаг 1 : Нарисуйте отрезок прямой и серединный перпендикуляр, пересекая дуги с радиусом больше половины длины MN. Пусть серединный перпендикуляр пересекает отрезок прямой в точке О.

Шаг 2 : Нарисуйте дугу с центром в точке O и радиусом OM, разрезая серединный перпендикуляр в точке P.

Шаг 3 : Соедините M и P прямой линией. меры .

Градус измерения также может быть построен путем построения биссектрисы прямого угла.

Интересные факты

  • Диагонали квадрата составляют угол измерения со сторонами.

  • Если измеряется один острый угол равнобедренного прямоугольного треугольника, то же самое и с другим.

Калькулятор угла обзора

Калькулятор угла обзора

Калькулятор угла обзора

Угол обзора

Угол обзора объекта — это мера размера изображения объекта на сетчатка. Угол обзора зависит от расстояния между объектом и наблюдателем — большие расстояния приводят к меньшим углам обзора.Угол обзора также зависит от размер объекта — большие объекты приводят к большим углам обзора. Расчетный размер и расстояния находятся в той же единице измерения, что и входные. Например. если ввести размер в см рассчитанное расстояние будет в сантиметрах.

Угол обзора — это угол, образованный двумя воображаемыми линиями, выходящими из глаза. Один идет вверх (или влево) объекта, а другой идет вниз (или вправо). объекта.Угол обзора обычно указывается в градусах, минутах и ​​секундах. поданный угол. Одна угловая минута составляет 1/60 -го углового градуса. Один угловая секунда равна 1/60 угловой минуты. Градусы (°), минуты (‘) и секунды (») дуги описывают угол и, следовательно, размер изображения объекта на сетчатке.

Калькулятор

Введите два из следующих трех пунктов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
