Трехклавишные выключатели – Как подключить выключатель с тремя клавишами: инструкция по самостоятельному монтажу

Схема Подключения Трехклавишного Выключателя — tokzamer.ru

Те три провода из распределительной коробки , что остались незадействованные, соединяются с выходами прибора.


Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. При подведении проводов обязательно просмотрите инструкцию выключателя.
Как подключить трехклавишный выключатель с розеткой Legrand Часть вторая

Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый. На фото ниже я схематично нарисовал все жилы.

Выключатель с тремя клавишами — четыре провода Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже вместо установки трех отдельных изделий будет задействован всего один. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации.

Трехклавишные выключатели с розеткой На такой случай производители уже придумали и выпускают тройной выключатель с розеткой.

При правильной организации осветительных приборов, использование трехклавишного выключателя позволяет также экономить на электричестве.

Схема подключение трёх проходных выключателей.

Сферы применения

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль идущие от распредкоробки, синие по норме и какие — фаза. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,кВт.

На рисунке ниже изображена схема второго подсоединения. Этот провод можно пометить, чтобы не забыть.

Также сюда могут быть подключены удлинители или тройники. Обычно выключатель с клавишами и розеткой устанавливают около двери комнаты.

Делаете это тремя разными зажимами wago. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода.

Основная рекомендация — избегайте дешевых китайских электротоваров.

Если вы перепутаете провода, тогда освещение может работать неправильно. Подключение тройного выключателя Определение проводов в распределительной коробке, к которым следует подключить проводку.

Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Поэтому нельзя выбирать дешевое устройство, чтобы обезопасить свое здоровье, имущество и не повторять манипуляции с установкой.
Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch

5 советов по выбору выключателя на три положения

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире.

При этом обратите внимание на расположение клавиш. При необходимости теперь включить освещение вы можете в той зоне, где оно будет необходимо.

На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.

Хотя в некоторых случаях их вообще может и не быть. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов. Собственно, их применение повсеместно, и на сегодняшний день практически в каждом доме или офисе используются подобные выключатели.

Среди недостатков можно отметить большую интенсивность эксплуатации по сравнению с аналогами с одной или двумя клавишами. Здесь также работу начинаем с поиска фазы. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.

Написал много текста, который сложно понять. Производим проверку правильности установки устройства. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж! Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Выключатель считают основным прибором, помогающим в управлении освещением. Провода в выключателе крепятся прижимными винтами. Клавиши должны работать без заедания. Они придают функциональность эстетике.

Теперь другую боковую клавишу Для работ вам понадобятся:. Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке.

Как подключить трехклавишный выключатель

Компании-производители

В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.

Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.

Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.

Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

См. также: Как подключить включатель выключатель света двухклавишный схема

После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.

Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов. Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке.

Устройство и схема

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.

Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.

зачем нужен, виды, конструкция, подключение :: SYL.ru

Основным устройством, с помощью которого можно управлять освещением помещения, является выключатель. Сегодня современный рынок предоставляет огромный выбор таких устройств, имеющих различное конструктивное исполнение и внешний вид. И если еще несколько лет назад в обычных жилых квартирах редко можно было встретить трехклавишный выключатель, то сейчас он имеется практически во всех современных домах. Удобство такого устройства заключается в том, что с его помощью можно справляться из одной точки доступа с тремя осветительными приборами. Поскольку эти коммутационные аппараты весьма популярны, предлагаем подробнее рассмотреть, как подключить трехклавишный выключатель.

Где применяются?

Все чаще современные дизайнерские решения и ремонты предлагают разделять освещение на различные группы. Например, сложная конфигурация комнаты (наличие ниши, выступов, разделение шторами или перегородками). Сегодня нередко большие однокомнатные квартиры разделяют на зоны, делая из них студии. В этом случае трехклавишный выключатель подойдет как нельзя лучше. Специально продуманное и смонтированное зональное освещение позволяет выделить рабочую территорию, где установлен, например, диван, компьютерный стол, полки с книгами. Освещение здесь делают более ярким. Приглушённый свет подойдет более к спальной зоне. В гостиной зоне, где стоит журнальный столик, телевизор, кресла, освещение лучше делать комбинированным.

Когда еще применяется выключатель? трехклавишный?

• Если необходимо управлять из одной точки освещением сразу трех помещений, расположенных близко друг к другу, к примеру, коридора, санузла и ванной комнаты.
• При комбинированном освещении в комнате – центральном и точечном.
• Когда большая комната освещается при помощи многорожковой люстры.
• Если в комнате установлен многоуровневый потолок, выполненный из гипсокартонных листов.
• Если освещение большого коридора подразделяется на три зоны.

Преимущества

Установка выключателя с тремя клавишами имеет следующие преимущества:

1. Внешне один трехклавишный выключатель выглядит эстетичнее и компактнее, чем три одинарных.
2. Подведение электрических проводов до места подключения менее затратное в плане денежных средств и труда.
3. Для установки монтажной коробки в стене нужно будет делать одну, а не три технологические ниши.

Не стоит сбрасывать со счетов и экономию электроэнергии. Например, если в люстре 3 или 4 лампочки, то при включении одноклавишного выключателя обеспечивается работа всех одновременно, при этом происходит максимальное потребление электроэнергии. Но подобная иллюминация нужна далеко не всегда, нередко приглушенного света вполне достаточно. Если установить для такой люстры бытовой выключатель с тремя клавишами, то при необходимости можно включить одну лампу или две, экономя при этом почти половину электроэнергии.

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

• Обычный.
• Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
• С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
• Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

Как выбрать?

Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение. Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:

• Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
• На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
• Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
• Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
• На обратной стороне изделия должна быть схема подключения.

При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.

Конструкция

В конструкции этих выключателей каких-либо особых отличий нет. Принцип их действия тот же, что и одно- или двухклавишных.

Основные элементы устройства:

— Рама и клавиши. Изготавливаются эти элементы из специального термостойкого пластика. При помощи клавиш прибор включается и отключается.

— Рабочий механизм (привод). Приводит клавиши в действие. Соединение рамы с рабочим механизмом происходит при помощи специальных защелок или винтов. В собранном виде конструкция устанавливается в монтажную коробку и специальными распорками в ней фиксируется.

Подключение трехклавишного выключателя

Для осуществления монтажа рассматриваемого аппарата нужно подготовить следующие инструменты.

• плоскую и крестообразную отвертку;
• отвертку с индикацией напряжения;
• стриппер;
• пассатижи;
• изоленту или зажимы.

В распределительную коробку, установленную в комнате, идет от питающей сети двухжильный провод.

К устройству должно подходить 4 провода. Первый – это фаза из питающей сети (идет из распределительной коробки), другие три — от осветительных приборов.

Подключение трехклавишного выключателя (с розеткой и без нее) осуществляется следующим образом:

1. Перед тем как подключать устройство, важно обеспечить полное обесточивание квартиры. Это необходимое условие при выполнении любых связанных с электричеством работ.
2. На обратной стороне любого выключателя имеется схема подключения, по которой подсоединяются фазные провода из питающей электросети и от осветительных приборов.
3. Далее устройство крепится в монтажной коробке при помощи зажимных винтов. Сверху закрепляются клавиши и рамка.
4. Теперь нужно подсоединенный включатель с тремя клавишами проверить. Включите электричество в квартире и поочередно нажимайте клавиши смонтированного аппарата, проверяя, загораются ли лампочки светильников.

Трехклавишный выключатель с розеткой: схема подключения и назначение

Содержание статьи:

Трехклавишный выключатель с розеткой подходит для управления освещением (например, ванной и туалетной комнат) из коридора либо для использования в комнате, где эксплуатируются одновременно несколько осветительных приборов. Чтобы обеспечить отсутствие сбоев в электросети, монтер должен знать, как правильно подключить тройной выключатель с розеткой.

Применение, преимущества и способы использования

Выключатель с розеткой

Розетка с тремя выключателями имеет более сложную схему подключения, чем простой переключатель света, так как к люстре или светильнику направляются одновременно три контакта. Тем не менее, использование такого блока имеет ряд преимуществ:

• компактность и функциональность – корпус содержит несколько устройств;
• управление освещением в соседних помещениях;
• экономия электроэнергии;
• возможность применять комбинированное освещение;
• простота регулирования интенсивности света.

При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.

Виды устройств

Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По критерию места размещения, для которого предназначен прибор, продукция делится на проходные виды, размещаемые в коридоре или на лестничной площадке, и предназначенные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут напоминать о горящем свете или показывать расположение светильника в темноте.

Выбирая подходящую модель, нужно осмотреть ее на предмет наличия физических дефектов, царапин, потертостей. Во время переключения клавиши должны издавать щелкающие звуки. Если процесс происходит беззвучно, это говорит о выходе из строя самозажимных лемм, предназначенных для закрепления подсоединяемых кабелей.

Особенности подключения

Схема подключения выключателя зависит от его типа

Сам блок подключают так же, как вариант с двумя или одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть собственный ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке распределения, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.

Размещают выключатели на стене вертикально, чаще всего рядом с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство оснащено 5 соединениями, при этом заземление идет на розетку. Для приборов с металлическими элементами необходимо поставить под винт защитное соединение, охраняющее от токового удара.

Схема подключения трехклавишного выключателя с розеткой

Схема подключения трехклавишного выключателя с розеткой

Схема зачастую размещается в прилагаемой к устройству инструкции. Для тройного выключателя, независимо от наличия или отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от светильников, а один проводник направляется к розетке. В квартирах многоэтажных домов от стенки идут только фазные кабели, а нуль ведут непосредственно к осветительному устройству. При игнорировании этого правила люстры и бра будут все время находиться под напряжением – тогда у жильца возникает угроза получить токовый удар даже при выполнении простой процедуры замены лампочек. У моделей, имеющих розетку, имеется добавочный нуль.

К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.

В квартирах с планировкой советских времен разместить коробку с тремя клавишами можно только в месте стыка санузла, прихожей и кухни. Чтобы поставить его в спальне или гостиной, потребуется частично поменять размещение проводки. Для выполнения этой работы лучше пригласить профессионального электрика.

При намерении подключать все выключатели самостоятельно, в жилой комнате такого дома можно поставить только устройство с одной или двумя кнопками.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Распределительная коробка

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание. С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков. Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Ошибки при монтаже

Подключение тройного выключателя с розеткой

При подключении трехклавишного выключателя с розеткой в одном корпусе возможны ошибочные действия, вследствие которых осветительные приборы могут не включаться. К распространенным случаям относятся:

• Неработающий выключатель при исправной розетке – указывает на то, что мастер перепутал фазовый и нулевой провода. Нужно проверить конструкцию индикатором и внести требуемые изменения.
• Две кнопки не функционируют до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.

Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высокое напряжение, устройство может перестать функционировать.

Производители выключателей

Трехклавишные выключатели с розеткой «Кунцево-Электро»

Выбирать марку стоит, опираясь на собственные приоритеты. Если важны художественные качества, можно ориентироваться на ассортимент компаний Fede и Gira. Первая из них специализируется на стилях «под старину». Функциональные модели в модерновом дизайнерском решении можно найти у производителя АВВ. Некоторые из этих выключателей оснащены подсветкой со светодиодами. Среди российских компаний устройства с розеткой (с разным числом кнопок) выпускает «Кунцево-Электро».

При монтаже устройства с розеткой решающее значение имеет корректность определения нулевых и фазных проводов и правильное соединение их между собой. Только в этом случае будут обеспечены надежность и безопасность эксплуатации.

Как подключить выключатель с тремя клавишами: инструкция по самостоятельному монтажу

Содержание статьи:

При обустройстве домашней электропроводки или ее ремонте необходимо точно знать, как подключить выключатель с тремя клавишами к действующей осветительной сети. Исходить следует из того, сколько светильников предполагается использовать в данной линии и как рационально распределить три клавишных механизма по отдельным нагрузкам. Чтобы разобраться, как подключаются 3 клавишные выключатели, потребуется ознакомиться с их конструкцией и спецификой применения.

Конструкция и особенности применения

Трехклавишный выключатель позволяет изменять уровень освещенности помещения путем включения необходимого количества приборов

Конструктивно выключатель на 3 клавиши представляет собой стандартный механизм перекидного типа, состоящий из трех одинаковых узлов. При изменении положения одной кнопки-клавиши (при нажатии на ее в верхний край) внутренний коммутатор замыкает эту цепочку. При надавливании на ее нижнюю часть система возвращается в исходное состояние, когда электрическая цепь разомкнута.

Те же процессы происходят при нажатии оставшихся двух клавиш трехкнопочного прибора.

Особенность конструкции этого механизма состоит в том, что его нижние контакты объединены в одну колодку, к которой подводится общий фазный провод. А верхние клеммы сделаны раздельными, что позволяет подключать к ним три различные нагрузки.

Стандартное подключение 3х клавишного выключателя предполагает следующие варианты коммутаций:

• При нажатии на одну из клавиш фазное напряжение подается только в цепь, отходящую от соответствующего контакта в сторону нагрузки. Подключается отдельная лампочка или группа осветителей.
• Если нажать сразу две кнопки – 220 Вольт коммутируются на провода, которые подключены к двум лампочкам люстры, например.

• Когда все клавишные механизмы переведены в верхнее положение, фаза поступает сразу на три нагрузочные линии с включенными в них лампами.

После переведения всей перекидной системы в нижнее положение напряжение с верхних электрических контактов переключателя полностью снимается. Все лампочки управляемой с его помощью люстры гаснут.

Выключатель на три клавиши может включаться по разным схемам и быть задействованным либо частично, либо полностью. Последний случай востребован при необходимости повысить освещенность помещения до максимума.

Порядок и схемы включения

Схема подключения отдельных комнат

Порядок прокладки и подсоединения проводников, подходящих к выключателю, зависит от способа его включения в коммутируемую цепь. Согласно используемым схемам подключения выключателей света с тремя клавишами возможны следующие варианты:

• К прибору подводится только фазный провод, коммутируемый на три различные нагрузки. Нулевая жила проложена к люстре от находящейся рядом распределительной коробки еще на этапе строительства.
• Для подключения используется фазный провод, идущий вместе с нулевой жилой от ближайшей розетки.

В первом случае подводящий провод замурован в стену (при скрытой электропроводке), а его конец выступает наружу. Его длина должна быть достаточна для того, чтобы можно было подсоединить конец к общей клемме выключателя. Три отходящих проводника прокладываются по поверхности стены до соответствующей нагрузки через распределительную коробку.

Второй способ используется при подключении тройных выключателей с розеткой в старых домах, где полноценные распределительные коробки чаще всего отсутствуют. На их месте под потолком установлена пластиковая коробка с размещенными внутри скрутками.

В этой схеме от розетки берется как фаза, так и нуль, причем последний прокладывается в обход выключателя и вместе с фазной жилой подводиться к имеющейся скрутке. Оттуда они вместе кроссируются на осветительный прибор. При оформлении соединений в распределительной коробке или скрутке нужно внимательно следить за цветом изоляции подходящих и отходящих в сторону светильника проводников.

Нулевые жилы обычно имеют голубую (синюю) изоляцию, а защитное покрытие фазных проводов по цвету бывает либо красным, либо коричневым. Коммутация пары силовых контактов производится строго с соблюдением цветной маркировки.

Независимо от схемы, по которой нужно подсоединять выключатель, он может использоваться для следующих нужд:

• Подключение отдельной люстры с тремя или более группами ламп.
• Коммутация работы точечных осветителей или элементов подсветки (на основе светодиодной ленты, например).
• Управление освещением в трех комнатах из одного удаленного места (для этих целей обычно выбирается коридор).

Следует рассмотреть основные из предложенных вариантов более подробно.

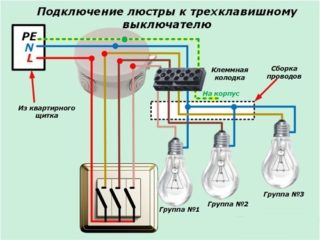

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

• На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
• При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
• Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

• Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
• Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
• Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

При использовании трехклавишного прибора для коммутации освещения в трех комнатах иногда ошибочно устанавливают его на помещения проходного типа. Для «сквозных» комнат этот тип подключения не подойдет, потребуются специальные выключатели проходного типа.

конструкционный особенности и порядок монтажа

Содержание статьи:

Разработчики электроустановочных изделий постоянно расширяют их функциональные возможности, что объясняется возросшими требованиями к этим приборам. Подтверждением этой тенденции является тройной или трехклавишный выключатель. Перед его покупкой и подключением важно разобраться в конструкции изделия, а также в особенностях монтажа в пределах комнаты.

Назначение, особенности конструкции и достоинства

С помощью трехклавишного выключателя можно из одного места управлять сразу тремя группами осветительных приборов

На первый взгляд этот вид выключателей не отличается от типовых устройств, имеющих одну или две клавиши. В конструкции прибора различимы три расположенные впритык кнопки, объединенные в одном корпусе. Основное его отличие от простейших выключателей – возможность коммутации сразу 3-х групп осветительных приборов из одной точки доступа. Выключатели с тремя отдельными клавишами обычно устанавливаются в помещениях сложной конфигурации:

• совмещенные сантехнические узлы;
• проходные коридоры значительной длины;
• гостиные комнаты, объединенные с кухонными пространствами.

Кроме того, выключатели 3-клавишного типа часто применяются для управления люстрами, имеющими несколько рожков.

В комбинированных осветителях они используются для поэтапного включения лампочек, при котором сначала загорается одна из них, а затем две остальные.

Конструкция трехклавишных выключателей предельно проста. В состав входят три встроенных механизма с закрепленными на них клавишами и рамка корпуса, на которой располагается исполнительная часть с клеммами для подключения проводов.

К числу достоинств современных выключателей с 3 клавишами следует отнести:

• экономичность – вместо трех приборов используется один;
• сокращение расходов на монтажные операции;
• возможность комбинированного управления светом.

Упрощенность монтажа прибора на три клавиши объясняется снижением затрат на подготовку одного посадочного места и на подводку кабеля к нему.

Основные виды коммутирующих устройств

Тройной сенсорный выключатель

По типу механизма переключения тройные выключатели делятся на обычные клавишные изделия и сенсорные приборы. Первые срабатывают при нажатии одной из клавиш, а вторые – за счет прикосновения к сенсорной панели в определенной точке. Отдельные модели приборов оснащаются устройством для плавной регулировки освещенности вплоть до полного отключения света (диммерами).

В зависимости от способа крепления тройные выключатели бывают трех типов:

• для наружной установки;
• для скрытного размещения в нише стены;
• комбинированные изделия, совмещенные с розеткой.

Установка комбинированного 3-х клавишного выключателя оправдана в тех случаях, когда в помещении предусматривается открытая электропроводка. Сложности с монтажом этой разновидности заключаются в необходимости подведения к розетке отдельного нулевого проводника.

Существуют тройные выключатели в беспроводном исполнении, установить которые можно в любом удобном для пользования месте. Также встречаются переключающие приборы, оснащенные лампочкой или миниатюрным светодиодом, позволяющими организовать подсветку управляющей панели. Их применение целесообразно в тех случаях, когда часто приходится включать освещение в полной темноте.

Критерии выбора

Таблица степеней защиты

Основными критериями правильного выбора тройного прибора являются:

• срабатывание переключающего механизма не должно сопровождаться заеданиями или заклиниваниями;
• нужное изделие подбирается при условии отсутствия на его корпусе явно различимых дефектов;
• для установки прибора в ванной комнате потребуется исполнение выключателя с высоким показателем защищенности от влаги.

При обследовании покупаемых изделий следует убедиться в том, что нажатие каждой из клавиш сопровождается характерным щелчком. Его наличие – лучшее подтверждение исправности механизма.

Образцы во влагозащищенном исполнении оснащаются дополнительной резиновой или пластиковой оболочкой, предохраняющей внутренние пространства от попадания воды. Для облегчения последующего монтажа рекомендуется выбирать переключатель, у которого механизм коммутации имеет клеммы винтового или зажимного типа.

Схема подключения

Подключение жил к клеммам выключателя

Перед тем как подключать трехклавишный выключатель потребуется разобрать его на составные части. Для этого сначала посредством плоской отвертки снимаются все три клавиши, а затем удаляется декоративная рамка. После этого открывается доступ к клеммам, к которым требуется подсоединить фазные провода. Перед началом работ важно определиться со схемой, по которой предполагается подключать купленный прибор. При ее выборе возможны следующие варианты:

• Пользователь рассчитывает поэтапно включать три лампочки в люстре. Для коммутации планируется использовать распределительную коробку.
• Для получения того же эффекта предполагается прямое подсоединение проводников. Подводка идет непосредственно к контактам светильника.

Схема подключения для каждого из этих случаев имеет свои особенности.

Подключение трех лампочек через распредкоробку

Подключение через распределительную коробку

Три фазных провода, отводимых от верхних клемм выключателя, прокладываются в кабельном канале в направлении распределительной коробки. В ней производится их расключение с последующим оформлением ответвления в сторону люстры. Каждая из питающих шин коммутируется таким образом, чтобы через нее напряжение поступало на отдельную лампочку. В этом случае включать лампы можно будет поэтапно – одну за другой вплоть до получения максимальной освещенности.

Этот подход удобен тем, что при необходимости корректировки схемы достаточно изменить расключение в коробке, не касаясь самой люстры.

Прямое включение

Схема подключения трех люстр от тройного выключателя

Пользователь экономит на расходном материале и выигрывает в надежности. Основное правило электрики гласит: чем меньше контактов, тем надежней схема.

Три шины, отходящие от клемм выключателя, прокладываются в кабельном канале непосредственно до люстры. Внутри осветителя они расключаются в соответствии с цветной маркировкой проводников. При ее отсутствии придется воспользоваться мультиметром, включенным в режим «Прозвонка». С его помощью определяются жилы, которые подсоединены к металлическому цоколю всех трех держателей: это будет нулевой контакт. Остальные три проводника прозваниваются на контактные пятачки ламповых держателей: это фазные подводки. После маркировки каждый из проводов соединяется посредством миниатюрных переходников с соответствующими шинами, отводимыми от выключателя. Очередность их коммутации не имеет значения, так как лампочки обычно включаются в произвольном порядке.

Нулевые провода оформляются в скрутку, хорошо пропаиваются и с помощью переходника подсоединяются к нулевой шине, выводимой через отверстие в потолочном перекрытии.

Особенности монтажа комбинированных моделей

Схема подключения комбинированного трехклавишного выключателя

Схема подключения комбинированных изделий отличается от уже рассмотренных вариантов. Ее особенностью является необходимость подводки нулевой шины, прокладываемой от распределительной коробки до соответствующей клеммы розетки. Внешне это выглядит так, будто от комбинированного устройства отходят два кабеля: по одному из них от распредкоробки подводится «нуль», а по второму – в ее сторону отводятся три фазных проводника.

Для получения ожидаемого эффекта от трехклавишного выключателя исполнителю необходимо придерживаться правил его подключения. Только в этом случае удается реализовать все возможности коммутационного прибора.

виды, особенности монтажа и принцип работы

Содержание статьи:

Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест. Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
2. Провод от одного перекрестного прибора к коробке расключения.
3. Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания – не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

Как подключать проходные выключатели — одноклавишный, двухклавишный и трехклавишный

Для удобства использования осветительных приборов нередко устанавливают проходные выключатели. Эти устройства электрической арматуры, позволяют включать светильник в одном месте, а выключать в другом. Иногда для управления освещением применяется более двух подобных устройств.

Применение проходных выключателей необходимо в тех помещениях, которые имеют большую площадь или протяжённость, например лестницы и садовые дорожки.

Монтаж проходного выключателя

Установка проходного устройства немного сложнее, чем монтаж обычного выключателя. Для правильной разводки проводов, необходимо использовать монтажный короб, в котором будет производиться подключение проводов.

Монтаж проходного элемента электрической арматуры начинается с отключения подачи электричества. Для этой цели необходимо отключить входные автоматические предохранители или вывернуть пробки.

К осветительным приборам “0” от электрического щитка подводится напрямую. Фазный провод подводится к одному из выключателей. Затем от этого элемента два провода подсоединяются к двум контактам другого устройства, а выход второго элемента к приборам освещения для того чтобы установить проходные устройства необходимо приготовить все необходимые для этого материалы и инструменты.

Набор инструментов для работы:

1. Отвёртка шлицевая и крестовая.
2. Пассатижи.
3. Канцелярский нож.
4. Молоток.
5. Зубило.
6. Перфоратор.
7. Короновидное сверло.

Установка одноклавишного проходного выключателя

Схема подключения одноклавишного выключателя

Монтаж одноклавишного проходного элемента необходимо начинать с установки распределительного короба. Коробка устанавливается на равном расстоянии от двух выключателей, под потолком.

К коробке от щитка подводится “фаза” и “0”. От распределителя делается с помощью зубила и молотка штроба, до того места, где будет установлен выключатель. По этой штробе ведётся к первому выключателю трёхжильный кабель.
Перед тем как установить устройство, с помощью перфоратора и специальной насадки делается углубление в стене, в которое устанавливается подрозетник.

Его необходимо полностью утопить в стене и зафиксировать с помощью гипсовой шпатлёвки. В подрозетник вводится кабель. Одна жила кабеля, которая будет подключена к фазному проводу, подсоединяется ко входу элемента электрической арматуры, две другие жилы кабеля подсоединяются к выходу выключателя и ведутся в распределительную коробку, где соединяются с выходными проводами второго выключателя.

Входной провод второго выключателя подводится к элементам освещения. Таким образом, включение осветительного прибора возможно только в том случае, когда два выключателя одновременно включены в один контур. При таком подключении каждый электротехнический прибор позволяет включить освещение и отключить его.

Установка двухклавишного проходного выключателя

Схема подключения двухклавишного выключателя

Монтаж двухклавишного устройства отличается от предыдущей конструкции, только в количестве жил кабеля которые будут подведены к нему, и количеством клавиш.

В случае подключения двухклавишного проходного элемента потребуется подвести к первому механизму 5 отдельных жил, и 6 жил ко второму.

К первому подводится фазный провод к двум входящим клеммам или к одной, если конструкция выполнена таким образом, что позволяет подвести фазный провод только к одной входящей клемме. На выходе из устройства установлены 4 клеммы, к которым подключаются по одной жиле провода.

Четыре жилы ведутся в распределительную коробку, где соединяются с четырьмя входящими клеммами второго устройства.

На этом этапе важно не перепутать пары проводов, которые должны быть разделены таким образом, чтобы две жилы первого элемента арматуры были соединены с двумя жилами другого, отвечающего за включение одного светового прибора.

Два выхода второго выключателя подсоединяются к отдельному световому прибору. Именно по этим проводам будет подведено “фаза” электрического тока.

Установка трёхклавишного выключателя

Схема подключения трёхклавишного выключателя

Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов.

Сложно переоценить достоинства устройства такой конструкции, когда необходимо выключить свет на втором этаже, находясь при это на первом, а перейдя на второй этаж здания осуществить выключения освещения на первом этаже.
Как и при установке 1 и 2 клавишных устройств, для правильной работы системы необходим монтаж распределительной коробки, в которой будет осуществляться соединение и распределение проводов к приборам и нагрузке.

Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток. Эта жила подключается одновременно к 3 входным клеммам 1 прибора.

На выход подключается 3 пары проводов, которые ведутся ко второму проходному выключателю и присоединяются попарно к клеммам входа прибора. На выходе получатся три независимых друг от друга контура, которые будут включать светильники.

По завершении подключения элементов, провода фиксируются в штробе с помощью дюбелей с хомутами, затем тщательно заделываются гипсовой шпатлёвкой в толще стены.

Выключатели монтируются в подрозетники с помощью выдвижных лапок. Для этого необходимо снять декоративную пластмассовую накладку и проворачивая равномерно болты, которые выдвигают фиксирующие элементы, закрепить внутреннюю часть прибора.

После проведения этой процедуры устанавливаются клавиши и декоративная часть устройства. Немного иначе, производится установка проходного устройства в деревянных домах. При установке такого оборудования применяется наружная проводка, без заделки в стену. Обычно применяют для этих целей монтажную гофрированную трубу, а приборы монтируют в металлических подрозетниках. Распределительный короб также должен быть металлическим.

Трёхклавишный проходной выключатель позволяет включать не только осветительные устройства расположенные в разных комнатах или этажах здания, но регулировать интенсивность освещения одного прибора, например люстры, в одной комнате.

Блиц-советы

1. При проведении монтажных работ, для того чтобы убедиться в отсутствии электрического тока, применяют индикаторную отвёртку. Держа этот инструмент в правой руке, необходимо дотронуться указательным пальцем до торца отвёртки, а острой её частью до оголённого проводника. Если в этот момент индикатор начнёт светиться, то в цепи есть опасное напряжение.
2. Для того чтобы проходными устройствами было удобно пользоваться, наиболее подходящая высота для их установки должна быть около 90 см. От дверного проёма электротехническая арматура устанавливается на расстоянии 20 см.
3. В спальне проходные элементы электроарматуры позволяют отключить освещение, не вставая с постели, для этой цели одно из устройств устанавливается непосредственно возле кровати, а другое, у дверного проёма.
4. При установке электротехнической арматуры на улице следует приобрести приборы, которые предназначены для наружной установки. Такие устройства должны иметь степень защиты не менее IP44.
5. Во время проведения монтажных работ, перед отключением электричества, с помощью индикаторной отвёртки определяется фазный провод, который будет подведён к выключателю. Такой способ монтажа, позволяет легко обесточить патрон, для замены лампочки.
6. Несмотря на то, что в системе используется два устройства, максимальная подключаемая мощность, не должна превышать значения рабочей нагрузки одного устройства. Стандартный ток потребления таких устройств – 10 А.
7. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Например, на выходе одной клавиши первого прибора ведутся два провода синего цвета, а от второй клавиши провода жёлтого цвета, которые соединяются попарно с клеммами второго элемента.
8. Не рекомендуется производить соединение проводов в монтажных коробках методом скрутки. Для качественного соединения применяются изолированные медные гильзы, либо клеммы с винтовым зажимом.
9. При проведении работ необходимо соблюдать правила техники безопасности. Если есть сомнения в своих силах, следует обратиться к профессиональному электрику, который выполнит все необходимые работы.
