Индукционные котлы отопления: назначение, преимущества

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.

Содержание

Твердотопливные котлы длительного горения

Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью.

На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.

Твердотопливные котлы для частного дома

Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.

Водяные твердотопливные котлы (с водяным контуром)

Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.

Лучшие твердотопливные котлы

Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже.

Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.

Твердотопливный отопительный котел

Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.

Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.

Схема твердотопливных котлов

Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.

Установка (обвязка) твердотопливных котлов

Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.

Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.

Дымоход для твердотопливного котла

Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.

Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.

Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.

Двухконтурные твердотопливные котлы

Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.

Твердотопливные котлы российского производства – купить

Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности.

Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.

Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.

Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.

Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни.

Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.

Просмотр материалов …

Индукционные котлы отопления: назначение, преимущества

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.

Содержание

Твердотопливные котлы длительного горения

Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью. На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.

Твердотопливные котлы для частного дома

Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.

Водяные твердотопливные котлы (с водяным контуром)

Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.

Лучшие твердотопливные котлы

Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже. Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.

Твердотопливный отопительный котел

Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.

Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.

Схема твердотопливных котлов

Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.

Установка (обвязка) твердотопливных котлов

Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.

Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.

Дымоход для твердотопливного котла

Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.

Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.

Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.

Двухконтурные твердотопливные котлы

Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.

Твердотопливные котлы российского производства – купить

Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности. Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.

Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.

Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.

Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни. Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.

Просмотр материалов …

какой лучше электрический или газовый, выбор и установка, фото

На этапе планирования постройки частного дома и в процессе создания проекта, осуществляется расчет всех коммуникаций, в число которых входит и отопительная система. В последнее время, чаще всего, в качестве источника тепла для снабжения радиаторов и систем теплого пола, стал использоваться электрический котел для отопления частного дома 150 м², так как у него есть ряд преимуществ перед аналогичными изделиями подобного типа. Чтобы правильно выбрать нужное устройство, надо смотреть на технические характеристики котла, его мощность, применимость на площади от 150 м², а также варианты расположения и схема подключения прибора. Как разобраться в характеристиках котлов, мы попросили рассказать специалистов магазина Миралекс, в котором представлен широкий ассортимент отопительных котлов.

Правильно подобранный электрокотел не обязательно будет самый большой и мощныйИсточник pobudova.in.ua

При проектировании важно учитывать все факторы, влияющие на циркуляцию воздушных масс в помещении – этажность здания, уровень его теплоизоляции и общую квадратуру. Правильно подобранный котел это 70% всей системы, так как его основная задача будет подготовка и разогрев теплоносителя для потребляющих радиаторов.

Виды котлов для частного дома

Если рассматривать частый дом квадратурой равной 150 м², то наиболее приемлемым для устройства индивидуального отопления будут котлы следующих типов:

Электрические

Это прибор, работающий от электрического тока, который осуществляет нагрев внутренней среды от контакта жидкости с горячим тэном. В свою очередь, электрические котлы, в зависимости от принципа своей работы подразделяются на несколько видов:

  • Изделие, нагрев воды в котором осуществляется с помощью электрических тэнов прямого контакта. Эти детали расположены внутри емкости, в которую поступает жидкость, при подаче тока на клеммы, происходит нагрев тэна и передача тепла внутренней среде. Это наиболее простое устройство котла, но и одно из самых надежных.
Схема электрокотла с тэнамиИсточник www.bau.ua

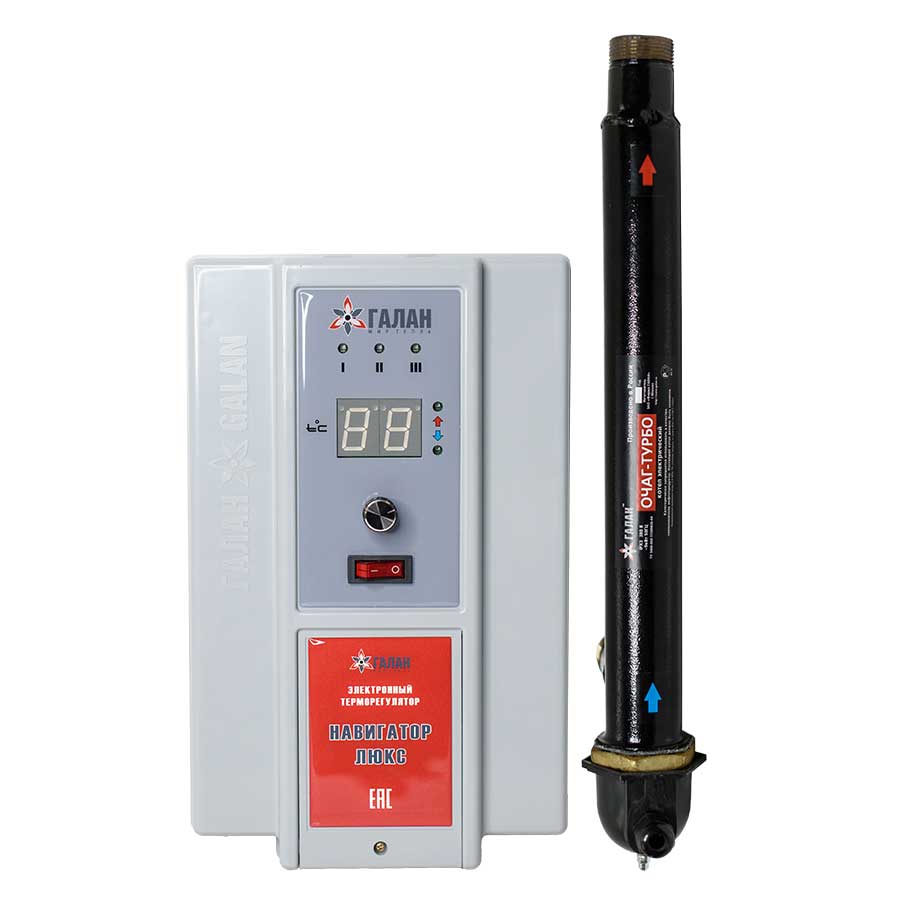

  • Электродный котел имеет производительность до 95% и поэтому может применяться в случаях, когда нужно за короткое время обогреть большую площадь. Нагрев жидкости в такой системе происходит от воздействия тока на соль, содержащуюся в теплоносителе, что требует использовать смесь с высоким содержанием минерала.
Электродная система отопленияИсточник dom-steny.ru
  • Индукционный котел. Появился на рынке сравнительно недавно, но уже пользуется большой популярностью, так как обладает самым большим коэффициентом положительного действия, который равен 96-99%. Принцип работы котла, заключается в передаче тепла носителю методом электромагнитной индукции. Поле проходит через металлическую оболочку колбы и нагревает внутренний стержень, который контактирует с теплоносителем и передает температуру ему.
Для индукционного отопления применяют от одного до нескольких котловИсточник teplopoint.ru

Газовые

Нагрев жидкости в газовом котле осуществляется при горении пламени внутри закрытой камеры и прямого контакта теплообменника с высокой температурой. Внутри такого змеевика непрерывно протекает жидкость, которая подается насосом и стремится дальше по трубопроводу на радиаторы.

Для устройства отопления с газовым котлом понадобится множество разрешений и создание специального проекта газопровода, а если прибор подключается к автономному источнику газа, то придется периодически менять резервуар хранения и выполнять заправку.

Напольный газовый котелИсточник tizol.com

Все перечисленные котлы имеют свои преимущества и недостатки, которые необходимо учитывать при проектировке и монтаже оборудования.

Также котлы можно классифицировать по схеме монтажа, которая бывает с напольным или настенным расположением. Как правило, приборы с большой мощностью имеют теплообменник крупного размера, поэтому и общий вес изделия будет не малым. Такой котел разместить на стене весьма проблематично, поэтому их производят с рекомендацией по напольному расположению на капитальном основании.

Настенное оборудование не имеет большой массы, так как накопителя в его конструкции нет, вместо него имеется теплообменник, подогреваемый непрерывной подачей высокой температуры.


Какое отопление лучше в частном доме: 7 самых популярных разновидностей отопительных систем и их особенности

Что лучше для здания в 150 м²

Однозначно определить, какой котел лучше для частного дома 150 кв м. нельзя, так как для правильного выбора необходимо учитывать все факторы, начиная от общей квадратуры и длинны магистралей, и заканчивая уровнем теплоизоляции и толщины стен здания.

При учете толщины стен учитывается и свойства материала из которого они возведеныИсточник hyser.com.ua

Для размещения газового котла потребуется выстроить дымоход и приточную вентиляцию, когда как для электрического прибора таких конструкций не нужно. Исходя из этого показателя, котел с тэнами гораздо проще встроить в любое помещение, к тому же использовать газовое оборудование можно только при наличии газоснабжающей магистрали, что не всегда доступно.

У газового котла есть одно большое преимущество, это скорость нагрева жидкости и стоимость затрат на ресурсы. Один кубометр газа стоит намного дешевле того количества киловатт электричества, которое потребуется для нагрева одинакового объема теплоносителя. Но бывают случаи, когда отопление проводится в доме, в котором конструктивно не предусмотрена вытяжка или она не отвечает требованиям безопасности, поэтому здесь наиболее оптимальным вариантом будет использование электрического котла.

Также, основным преимуществом электрического прибора является отсутствие камеры сгорания и открытого пламени. Его единственный минус – не самая маленькая стоимость электроэнергии.

При отсутствии света, котел не сможет обогревать домИсточник pinterest.ph

Если выбор всё-таки пал на газовый котел, то выбирать его необходимо также тщательно. Какой газовый котел лучше для частного дома 150 кв м.? При ответе на этот вопрос необходимо также учитывать общую площадь помещения, регион, в котором расположено здание, а также емкость отопительной системы. Газовые котлы бывают различной мощности, что выражается в величине камеры сгорания и размерах теплообменника, чем выше КПД прибора тем больше будет змеевик.

Мощность котла для обогрева частного дома

Важную роль при выборе электрического нагревательного прибора играет мощность котла для дома 150 кв м, которая в среднем составляет от 11 до 16 кВт. При таких показателях, нагрев теплоносителя осуществляется за короткий промежуток времени, и при достаточной циркуляции жидкость быстро распространится по всем радиаторам и другим приборам отопления.

Для правильного расчета необходимой мощности котла, необходимо использовать следующую формулу:

W котла = ( S * Wудельное)/10

Где W котла, это предполагаемая мощность используемого прибора,

S – точная площадь обогреваемого помещения,

Wудельная, это показатель мощности на каждые десять квадратных метров. Этот норматив не меняется и зависит от местоположения здания, в какой климатической зоне оно находится. Чем холоднее регион, тем выше будет показатель.

Для дома на севере страны нужны котлы помощнееИсточник pinterest.ph

Используя эту формулу, можно точно вычислить среднюю мощность нагревательного прибора для отопления. Электрический котел для отопления частного дома 120 кв м.. также можно рассчитать используя приведенную выше схему, отличаться она будет только в квадратуре помещения.


Радиаторы отопления для частного дома – разновидности и классы, правила выбора, цены

Плюсы и минусы электрических котлов

Основным преимуществом электрического котла, является его невысокая стоимость и простота в установке и эксплуатации. В комплектацию прибора входят простейшие элементы и узлы, которые в случае поломки можно оперативно заменить.

Если планируется использовать индукционный котел, то его стоимость будет несколько выше аналогичных изделий, но в процессе работы он намного выгоднее, так как в нем нет побочных эффектов в виде накипи и перегорания контактов на тэнах.

Также положительным фактором является полная автономность системы, которая зависит только от непрерывной подачи напряжения.

Еще одна точка зрения на индукционные котлы отопления смотрите в видеоролике:

Наряду со многими преимуществами, у электрического котла имеются и недостатки. В первую очередь это образование накипи на электродах и тэнах, что возникает из-за нагрева и оседания минералов содержащихся в жидкости. Еще один минус – боязнь «сухого» нагрева, когда в процессе работы, в емкость попадает воздух и образуется кислородная пробка. Жидкость перестает поступать в резервуар и контактировать с нагревательным элементом, что ведет к выгоранию тэнов полностью.

Установка и подключение

Для правильного монтажа электрического котла, необходимо следовать инструкции производителя и основным правилам и нормам строительства. В первую очередь необходимо подготовить основание, если это напольный прибор, или крепежные болты для настенного расположения.

Далее осуществляется установка котла на стационарное место и подводка к нему подающего и обратного трубопровода. Важно, для соблюдения техники безопасности оборудовать магистраль предохранительным клапаном, который срабатывает во время образования воздушной пробки или избыточном давлении.

Про подключение электрического котла отопления – в следующем видео:

Только после подключения всех труб и заливки технической жидкости, можно провести электрическую проводку на контакты котла. Так как котлы бывают номинальной мощностью от 220 до 380 Вольт, то необходимо изучить технический паспорт и подключать только то питание, которое указано в документах.


Энергосберегающий котел для отопления частного дома

Заключение

Таким образом, для правильного выбора оборудования и его монтажа, необходимо использовать формулу расчета мощности и учитывать все правила устройства отопительной системы. При соблюдении нормативов, отопление прослужит не один год, а котел будет исправно работать.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала.

Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: www.makipa.ru
email: [email protected]
тел.: +7 (495) 134-48-01

Индукционный котел – лучший источник электрического тепла для систем отопления

В статье: История создания индукционных котлов; принцип работы и устройство котла; плюсы и минусы индукционных котлов; как установить котел в закрытую систему отопления; Выбор индукционного котла.

Органические виды топлива, такие как древесина, уголь, нефтепродукты и природный газ, составляют основную группу энергоносителей на Земле, используемых для обогрева наших домов и квартир.Однако у любой его разновидности есть два серьезных недостатка, причем второй особенно критичен на бытовом уровне – раз органического топлива не будет вообще из-за полного производства, достать его в некоторых регионах СНГ крайне сложно. по каким причинам. И в такой безвыходной ситуации домовладельцы обращаются к отопительным электрическим котлам, и их выбор лежит между котлами с ТЭНами и котлами с ТЭНами – т.е. выбора как такового нет. Но есть и электрические индукционные котлы, и их эксплуатационные характеристики довольно высоки…

История индукционных котлов

Примерно с 1822 по 1831 год гениальный английский ученый и исследователь Майкл Фарадей провел ряд опытов с целью преобразования магнетизма в электричество .И только в конце августа 1831 года еще один эксперимент Фарадея дал тот результат, на который надеялся ученый – получив электрический ток в первичной проволочной обмотке, намотанной на круглый железный сердечник, он открыл электромагнитную индукцию.

Открытие Майкла Фарадея изначально использовалось в трансформаторах, генераторах и двигателях, но по-настоящему востребованным оно стало лишь спустя 70 лет – с начала 20 века темпы развития промышленности требовали новых методов плавки металлов в цеху. А первая индукционная плавильная печь была открыта в Шеффилде, Англия, в 1927 году.

В 80-х годах XX века были созданы индукционные котлы, которые применялись для отопления на промышленных предприятиях, в том числе и в СССР: первый тип потреблял ток с частотой 50 Гц, второй – частотой 1 кГц и выше. Габариты и вес промышленных индукционных котлов достаточно внушительны, теплоноситель в них циркулирует по вторичной обмотке из труб, размещенных поверх металлического сердечника с первичной обмоткой.Серийные модели индукционных котлов, предназначенные для бытовых систем отопления и отличающиеся от промышленных аналогов гораздо меньшими габаритами и массой, появились в России в 90-х годах прошлого века.

Следует отметить, что физик-изобретатель Николо Тесла не имеет прямого отношения к индукционному котлу – разве что открытием переменного электрического тока.

Устройство и принцип действия

Корпус индукционного котла многослойный – сердцевина с двойной стенкой, затем слой электро- и теплоизоляции, затем наружный (внешний) корпус. В отличие от промышленных индукционных котлов с цилиндрической обмоткой, в бытовых котлах применяется тороидальная обмотка из медного провода, выполненная между двумя сваренными между собой трубами из ферромагнитной стали со стенкой более 10 мм, внутренний диаметр которых меньше наружного диаметра. В результате достигается меньший вес, более высокий КПД и малые габариты котла по сравнению с промышленными аналогами. Внутренняя трубка с тороидальной обмоткой выполняет роль сердечника (магнитопровода), внутренняя трубка является нагревательным элементом для теплоносителя.

Теплоноситель, вода или антифриз, поступает в котел через подводящий патрубок, приваренный через обе металлические трубы. За счет большой внутренней площади внутренней трубы-теплообменника теплоноситель получает около 98% тепловой энергии, вырабатываемой индукционным котлом, причем за более короткое время, чем при нагреве ТЭНами, за счет меньшей инерционности. Индукционный ток, генерируемый высокочастотным магнитным полем от внешней обмотки к внутренней трубе, вызывает нагрев теплоносителя, а колебания стенок на высоких частотах препятствуют скапливанию накипи на металлических стенках. Внешний электро- и теплоизоляционный слой обеспечивает полную защиту от возможных утечек электрического тока и тепловых потерь.

Переменный ток под напряжением, частота которого около 20 кГц, подается на котел от полупроводникового инверторного преобразователя. В комплект инверторного котла помимо инвертора входит электронный термостат (датчик температуры встроен в корпус котла) и автоматические выключатели.

Нагрев теплоносителя в индукционном котле происходит за счет нагрева стального сердечника вихревыми токами, вызванными электромагнитным полем, создаваемым током высокого напряжения.При подключении питания котла происходит следующее – на первичную тороидальную обмотку котла поступает ток высокого напряжения, возникающее электромагнитное поле вдавливает вихревые токи во внешнюю поверхность стального сердечника, их плотность увеличивается и труба сердечника нагревается сначала снаружи, а потом полностью. Вырабатываемое котлом тепло поглощается циркулирующим по нему теплоносителем и отдается отопительным приборам. Нагрев активной зоны индукционного котла до рабочей температуры 75°С занимает около 7 минут.

Характеристики индукционного котла

Этот тип отопительных котлов имеет ряд преимуществ перед традиционными ТЭНами, но имеет и недостатки, в том числе характерные только для таких котлов. Рассмотрим подробнее плюсы и минусы индукционных котлов, начав с положительных характеристик:

  • полное отсутствие каких-либо ТЭНов, а также подвижных и высоконагруженных элементов, подверженных износу в процессе эксплуатации и требующих периодической замены;
  • возможность работы от сети низкого напряжения и постоянного тока, что обычно неприемлемо для других типов электрокотлов;
  • конструкция котла не содержит разъемных соединений, т.е.е. полностью исключена вероятность протечки;
  • значительно более быстрый нагрев до рабочей температуры, по сравнению с любыми другими типами электрокотлов отопления;
  • защита от образования накипи*;
  • повышенной пожарной (II класс) и электробезопасности, так как нагревательный элемент (сердечник) электрически не связан с индуктором (первичной обмоткой) напрямую, а разница температур сердечника и теплоносителя не превышает 30 °С;
  • конструкция котла не требует установки дымохода;
  • нет необходимости устанавливать индукционный котел в отдельном помещении;
  • Как и у любого электронагревателя, КПД такого котла близок к 100%. Кстати, это значение не меняется с годами его эксплуатации, в отличие от котлов с ТЭНами и электродами;
  • средний срок службы 25 лет и более (в зависимости от толщины металлических труб, образующих сердцевину котла), при этом не требуется никаких работ по техническому обслуживанию данного оборудования;
  • позволяет использовать в системе отопления практически любой теплоноситель (вода, антифриз, масло и т.д.), причем без какой-либо предварительной подготовки;
  • замена отработанного теплоносителя в системе отопления проводится один раз в 10 лет;
  • абсолютная бесшумность работы;
  • малоинерционность, что позволяет экономить электроэнергию за счет эффективного управления работой котла с помощью электронной автоматики**.Следует отметить, что инерционность индукционных котлов ниже, чем у ТЭНов, но выше, чем у электродных котлов; установка котла
  • не требует привлечения высококвалифицированных специалистов;
  • допускается использовать для любых закрытых систем отопления, в том числе для «теплого пола» и для плинтусного отопления – минимальный порог температуры нагрева теплоносителя 35°С.

* — накипные отложения на внутренних поверхностях сердечниковой трубы не образуются из-за небольшой разницы температур нагревателя и теплоносителя, не превышающей 30°С, а также из-за высокочастотных колебаний, вызванных вихревыми токами которые отталкивают ионы соли от внутренних стенок трубы.

** – электронное управление индукционным котлом обеспечивает меньшее энергопотребление за счет поддержания температуры на строго заданном уровне, т.е. при ее повышении подача электроэнергии на котел немедленно отключается и возобновляется только при снижении температуры ниже пользовательской — заданная температура.

Следует отметить, что максимально допустимое давление в системе отопления с нагревом теплоносителя от индукционного котла не должно превышать 0,3 МПа.

Минусы индукционных котлов:

  • значительные габариты и вес.Например, однофазный котел мощностью 2,5 кВт при высоте 450 мм и диаметре 121 мм весит 23 кг;
  • высокая стоимость – от 30 000 руб. и выше. Отчасти цена индукционных котлов обусловлена ​​наличием в системе управления инверторного пускателя, что само по себе недешево;
  • установка только в закрытых системах отопления;
  • при эксплуатации в зависимости от мощности котла генерируются помехи в длинноволновом, средневолновом и УКВ диапазонах радиосвязи на расстоянии нескольких метров от места его расположения, которые не могут быть полностью экранированы.Однако на организм человека это никак не влияет, их способны чувствовать только домашние животные (собаки, кошки). с насосом принудительной циркуляции и расширительным баком экспансомата. Индукционный котел располагается строго вертикально, обратка отопительного контура соединяется с подводящей трубой (в зависимости от модели, расположенной снизу или сбоку, в нижней части корпуса), а подающая соединяется с выпускной патрубок (расположен в верхней части корпуса или сверху).Индукционный котел крепится к стене с помощью крепежа, способного выдержать собственный вес и вес теплоносителя, наполняющего котел во время работы. Расстояние от корпуса котла до любых близлежащих предметов, стен, потолка и пола должно быть не менее 300 мм по его бокам, не менее 800 мм – снизу и сверху.

    При проведении монтажных работ индукционный котел должен быть заземлен. Обвязка металлическими трубами не требуется, можно подключить металлопластиковые трубы контура непосредственно к патрубкам котла.В участок трубопровода, расположенный недалеко от выходной трубы котла, встроена группа безопасности – манометр, автоматический воздухоотводчик и взрывной клапан. Запорная арматура может быть установлена ​​в контуре отопления после точек размещения группы безопасности, бак экспансомата – на участке обратки. После точки размещения экспансомата и до ввода обратного трубопровода в индукционный котел в контур последовательно встраиваются фильтр-отстойник, фильтр грубой очистки, циркуляционный насос и датчик протока (позволяет контролировать расход теплоносителя по обратному контуру, его подачи в котел).Система управления индукционным котлом устанавливается по правилам ПУЭ и подключается к котлу по схемам, приведенным в его техническом паспорте.

    Как выбрать индукционный котел

    На российском рынке представлены в основном одно- и трехфазные индукционные котлы двух отечественных производителей — ООО «Альтернативная энергия» (марка «ВИН») и ЗАО «НПК «ИНЭРА» ( марки «САВ»), мощностью от 2,5 до 7 кВт (однофазные) и от 7 до 60 кВт (трехфазные).

    Кроме обязательных элементов, которыми комплектуется система отопления с индукционным котлом, и для облегчения ее управления допускается комплектация электронным блоком программатора режимов работы котла на одну неделю или программатором, который позволяет управлять работой системы отопления дистанционно по GSM-каналу.

    Учитывая, что мощность индукционных котлов за годы эксплуатации не снижается, подбор необходимой модели производится из расчета 60 Вт на м 2 отапливаемой площади.Например, для помещения общей площадью 20 м 2 нужен котел мощностью 3 кВт. Для точного расчета требуемой мощности котла применительно к конкретному зданию необходимо привлекать специалистов, которые оценят степень утепления помещений в нем.

    Гарантийный срок на индукционные котлы 3 года на сам котел и в год на электрооборудование шкафа, которым он комплектуется. Определяющим моментом в продолжительности безаварийной работы таких котлов является толщина стальной внутренней трубы-сердцевины – чем толще ее стенка, тем дольше она сможет противостоять коррозионным процессам.Оптимальная толщина стенки основной трубы 10 мм.

    Удобство использования электрических индукционных котлов заключается еще и в возможности поддерживать оптимальную температуру в зданиях, которые время от времени посещают хозяева. В этом случае особо мощная модель не понадобится, так как даже котел мощностью 6 кВт способен поддерживать температуру в доме площадью, например, 120 м 2 на уровне 12-15°С. . А так как в загородном коттедже обычно есть камин, то, растопив его, можно легко и быстро поднять температуру, поддерживаемую индукционным котлом, до комфортного уровня, что было бы невозможно в неотапливаемом здании.

    (PDF) ОДНОФАЗНЫЙ ВЫСОКОЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕННОГО ТОКА ДЛЯ ИНДУКЦИОННОГО НАГРЕВА

    M. A Inayathullaah et al. / Международный журнал инженерных наук и технологий

    Vol. 2 (12), 2010, 7191-7197

    [4] Б. Саха, С.К. Квон, Х. Омори, Х.В. Ли и М. Накаока (ноябрь 2006 г.), A Novel Utility Frequency

    Ac to High Frequency Ac Преобразователь мощности с усиленной полумостовой одноступенчатой ​​схемой

    Расположение

    , Inroc. Междунар. конф.Избрать. Мах. Сист. (Icems), Нагашаки, Япония.

    [5]

    Х. Кифунэ, Ю. Хатанака и М. Накаока (январь 2004 г.), Экономичная импульсная модуляция со сдвигом фаз

    Высокочастотный инвертор с мягким переключением для приложений индукционного нагрева, Proc. Инст. Избрать. инж.,

    Том. 151, № 1, с. 19–25.

    [6]

    К. Огура, Л. Гамаж, Т. Ахмед, М. Накаока, И. Хирота, Х. Ямасита и Х. Омори (сентябрь 2004 г.),

    Оценка эффективности Высокочастотный инвертор Zvs-Pwm с граничным резонансом, использующий Trench-Gate

    Igbts для потребительского индукционного нагревателя для приготовления пищи» Proc. Инст. Избрать. англ., Vol. 151, № 5, с. 563–568.

    [7]

    Bishwajit Saha, Soon Kurl Kwon, Nabil A Ahmed, Hideki Omori, Mutsuo Nakaoka (январь 2008 г.),

    Коммерческий преобразователь частоты переменного тока в высокочастотный с мостом Boost-Active Clamp Single

    Stage Zvs- ШИМ-инвертор» Ieee Trans. Силовая электроника, Том 23, №1.

    [8]

    Гжегож Радомски (2005), Анализ венского выпрямителя, Журнал о качестве электроэнергии и использовании

    , Том 11, № 1.

    [9]

    Chongming Qiao , Keyue M. Smedley , Трехфазный венский выпрямитель с единичным коэффициентом мощности с

    Унифицированным управлением интегрированием постоянной частоты. Факультет электротехники и вычислительной техники

    Инженерия Калифорнийского университета.

    [10]

    Abhijit D. Pathak, Ralph E. Locher, Himanshu S. Mazumdar (2003), Трехфазный коэффициент мощности , Конференция по силовой электронике в Лонг-Бич, ок.

    Г-н М.А. Инаятуллах получил степень бакалавра в области электротехники и электроники

    Инженерия в Университете Бхаратидасан, Тиручирапалли, в 2003 году. он работает доцентом в Университете Перияр Маниаммай

    , Валлам и Танджавур. В настоящее время он работает над получением докторской степени

    в Университете Анны в Коимбатуре.Он является членом IEEE (Общество Power Electronics

    ). Он представил документы на 3 национальных и международных конференциях. Его исследовательские интересы

    связаны с вопросами качества электроэнергии, проектированием преобразователя переменного тока и наноэлектроникой

    .

    Доктор Р. Анита получила степень бакалавра в области электротехники и электроники

    в Государственном колледже технологий

    , Коимбатур в 1984 году. в 1990 году.Она получила докторскую степень в инженерном колледже

    , Ганди, Ченнаи, в области приводов и управления. Она опубликовала

    более 16 научных статей в известных национальных и международных журналах. В настоящее время

    она занимает должность профессора и заведующего кафедрой электротехники и

    электроники в Институте дорожно-транспортных технологий, г. Эроде. Она руководит более

    , чем 10 учеными-исследователями. Область ее интересов в исследованиях включает управление приводами,

    асинхронный генератор, искусственный интеллект и методы управления движением.

    регулируемая скорость 25 Вт 30 Вт 80 мм однофазный трехфазный мотор-редуктор переменного тока для смесителя котла – Купить Небольшой двигатель в ru.made-in-china.com

    Инструкция
    1. Легкий вес, небольшие габариты и простая установка;
    2. Широкий диапазон скоростей и высокий крутящий момент
    3. Низкий уровень шума и высокая эффективность
    4. Стабильный и безопасный, длительный срок службы;
    5. Мультиструктура, различные методы сборки;
    6. Универсальное решение с регулятором скорости, драйвером, энкодером, тормозом и трансформатором.

    Спецификация

    Допустимая нагрузка на мотор-редуктора

    2/450 2/450
    6/250 8/250 8/250 9024 Индукционная 10/250
    Модель двигателя Характеристики Выходная мощность Напряжение Частота Текущий Пусковой крутящий момент Номинальный крутящий момент Номинальная частота вращения Конденсатор / Ve
    W V Гц А мН. M Mn.m Mn.m R / Min мкФ / переменного тока
    GS4IK25GN-C
    GS4IK25A-C    		 Индукция 25 1-этап
    220    		 50 0,22 231 185 1250 1,5 / 450
    60 0,21 192 154 1550 1,5 / 450
    GS4RK25GN-С
    GS4RK25A-С    		 Реверсивный 50 0.24 231 185 тысяча двести пятьдесят
    60 0,26 192 154 1550
    GS4IK25GN-А
    GS5IK40A-А    		 Индукция 25 1-фазное 110 50 0,48 231 185 1250
    60 0,46 192 154 1550 6/250
    GS4RK25GN-A
    GS4RK25A-A    		 Реверсивный 50 0. 50 231 185 1250
    60 0,56 192 154 1550
    GS4IK25GN-U
    GS4IK25A-U    		 — 25 3-фазный
    380    		 50 0,14 231 185 1250 —
    60 0,12 192 154 1550 —
    GS4IK25GN-S
    GS4IK25A-S    		 — 25 3-фазный
    220    		 50 231 185 1250 —
    60 0,225 192 154 1550 —
    GS4IK30GN-С
    GS4IK30A-С    		 30 1-фазный
    220    		 50 0,28 275 220 1250 2,2 / 450
    60 0,30 231 185 1550 2. 2/450
    GS4RK30GN-С
    GS4RK30A-С    		 Реверсивный 50 0,30 275 220 1250 2,5 / 450
    60 0,32 231 185 +1550 2,5 / 450
    GS4IK30GN-А
    GS5IK30A-А    		 Индукционная 30 1-фазный
    110    		 50 0,58 275 220 1250 8/250
    60 0.60 231 185 1 550 8/250
    GS4RK30GN-А
    GS4RK30A-А    		 Реверсивный 50 0,60 275 220 1250
    60254 0.65 0,65 231 185 1550 15/250 9

    9
    Параметр Geared-Down
    		Sycchronous скорости
    об / мин     		500 300 250 200 150 120 100 83 75 60 50 40 35 30 25 20 15 12 10 8 7 7 59 5
    Отношение i 3 5 6 7. 5 10 12,5 15 18 20 25 30 36 40 50 60 75 100 120 150 180 200 250254 250 300 300
    90w Nm 0.45 0.45 0.79 0.93 1.18 1.55 1.86 2,25 2,78 3,1 3,43 4,12 5,01 5,57 6,18 7,52 7,84
    30W Нм 0,56 0,8 1,1 1,39 1,85 2,32 2,78 3,34 3,7 4,17 5,01 6,01 6,68 6,5 7,84

    Если эта модель не является то, что вы хотите, Пожалуйста, свободно сообщите нам о ваших требованиях. Мы предоставим вам подходящее моторное решение и цену в ближайшее время.


    Размерный рисунок


    1

    9022

    Компания

    Обзор компании

    Greensky Power Company Limited — международная компания на основе Китая который специализируется на разработке, производстве, контроле качества и торговле электродвигателями, коробками передач и системами управления.

    Миссия: Мы стремимся развивать международную компанию по производству электродвигателей, которая может поставлять универсальные надежные продукты с ориентированным на клиента обслуживанием.

    История: Компания Greensky была основана в 2010 году Йорком Ченгом в Лос-Анджелесе, США, и переехала в Ханчжоу, Китай, в 2011 году. В последние годы команда Greensky продолжает приносить пользу нашим уважаемым клиентам по всему миру. путем создания широкой и надежной системы управления цепочками поставок, эффективной системы контроля качества и сроков поставки, системы рентабельного производства и быстрого профессионального обслуживания.

    Выставки

    Часто задаваемые вопросы

    1 Q: Каков ваш MOQ для двигателя переменного тока?
    A: 1 блок подходит для испытаний образцов

    2 Q: Как насчет вашей гарантии на двигатель переменного тока?
    А: Один год.

    3 В: Предоставляете ли вы услуги OEM с логотипом клиента?
    О: Да, мы можем делать OEM-заказы, но в основном мы ориентируемся на собственный бренд.

    4 В: Как насчет ваших условий оплаты?
    A: ТТ, Вестерн Юнион и ПайПал.100% предоплата при заказе менее 5000р. 30% предоплата и баланс перед доставкой для заказов на сумму более 5000 долларов США.

    5 В: Как насчет вашей упаковки?
    A: картонная коробка, фанерный ящик. Если вам нужно больше, мы можем упаковать все товары с поддоном

    6 В: Какую информацию нужно предоставить, если я покупаю у вас?
    A: Номинальная мощность, передаточное отношение, входная скорость, монтажное положение. Больше подробностей, лучше!

    7 В: Как вы доставляете двигатель переменного тока?
    О: Мы сравним и выберем наиболее подходящие способы доставки морем, воздухом или курьерской службой.
    Надеемся, вам понравится сотрудничество с нами.

    Конструкция и работа трехфазного асинхронного двигателя на корабле

    Популярность трехфазных асинхронных двигателей на борту судов обусловлена ​​их простой, прочной конструкцией и высокой надежностью в морской среде. Асинхронный двигатель может использоваться для различных приложений с различными требованиями к скорости и нагрузке.

    Трехфазный источник питания переменного тока судового генератора может быть подключен к асинхронному двигателю переменного тока через стартер или любое другое устройство, такое как автотрансформатор, для улучшения характеристик крутящего момента и тока.

    Связанные материалы: Почему номинальные характеристики трансформаторов и генераторов на кораблях указаны в кВА?

    Асинхронные двигатели

    используются почти во всех механизмах корабля, таких как двигатель крана, гребной двигатель, двигатель воздуходувки, двигатель насоса забортной воды и даже небольшой синхронный двигатель.

    Что такое асинхронный двигатель?

    Асинхронный двигатель или асинхронный двигатель представляет собой двигатель переменного тока, в котором электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции из магнитного поля обмотки статора.

    Существует два основных типа асинхронных двигателей:

    1 . Однофазный асинхронный двигатель:

    Однофазный асинхронный двигатель: Как следует из названия, этот тип двигателя поставляется с однофазным источником питания. Переменный ток проходит по основной обмотке двигателя. Тип используемого однофазного асинхронного двигателя зависит от пускового устройства, которое они используют в качестве вспомогательного, поскольку они не являются самозапускающимися.

    Однофазные асинхронные двигатели в основном используются в маломощных устройствах, некоторые из них перечислены ниже:

    2 . 3-фазный асинхронный двигатель:

    Эти трехфазные двигатели питаются от трехфазной сети переменного тока и широко используются на судах с более тяжелыми нагрузками. Трехфазные асинхронные двигатели бывают двух типов: с короткозамкнутым ротором и с контактным кольцом.

    Электродвигатели с короткозамкнутым ротором

    широко используются на судах благодаря их прочной конструкции и простоте конструкции. их приложений:

    • Лифты
    • Краны
    • Вытяжные вентиляторы большой мощности
    • Вспомогательные насосы двигателя
    • Электродвигатель вентилятора обдува двигателя
    • Тяжелые насосы машинного отделения – балластные, противопожарные, пресноводные, морские и т. д.
    • Двигатель лебедки
    • Двигатель лебедки

    Связанные материалы: Общий обзор центральной системы охлаждения на судах

    Конструкция трехфазного асинхронного двигателя

    Основной корпус асинхронного двигателя состоит из двух основных частей:

    Статор

    Статор состоит из нескольких штамповок, в которых прорезаны разные пазы для приема 3-фазной цепи обмотки, которая подключена к 3-фазному источнику переменного тока.

    Трехфазные обмотки расположены в пазах таким образом, что после подачи на них переменного тока они создают вращающееся магнитное поле.

    Связанные материалы:  Как ремонтировать двигатели на кораблях?

    Обычно обмотки располагаются на разных шагах с перекрытием друг друга на 30 %.

    Обмотки наматывают на определенное число полюсов в зависимости от требуемой скорости, так как скорость обратно пропорциональна числу полюсов, определяемому по формуле:

    N с = 120f/p

    Где N с = синхронная скорость

    f = Частота

    р = нет. столбов

    Ротор

    Ротор состоит из цилиндрического многослойного сердечника с параллельными пазами, в которых закреплены токопроводящие стержни.

    Проводники представляют собой тяжелые медные или алюминиевые стержни, которые подходят к каждому слоту. Эти проводники припаяны к замыкающим концевым кольцам.

    Ротор трехфазного асинхронного двигателя

    Прорези выполнены не точно параллельно оси вала, а прорезаны с небольшим перекосом по следующим причинам:

    • Уменьшают магнитный гул или шум
    • Предотвращают останов двигателя

    Принцип работы трехфазного асинхронного двигателя

    Когда на двигатель подается трехфазное питание, результирующий ток создает магнитный поток «Ø».

    Из-за последовательности переключения трехфазного тока в R, Y и B генерируемый поток вращается вокруг проводника ротора.

    Согласно закону Фарадея, который гласит, что – «ЭДС, индуцируемая в любой замкнутой цепи, обусловлена ​​скоростью изменения магнитного потока через цепь», ЭДС индуцируется в медном стержне и благодаря этому в роторе течет ток .

    Направление ротора может быть задано законом Ленца, который гласит, что «направление индуцированного тока будет противоположно движению, вызывающему его.

    Здесь относительная скорость между вращающимся потоком и статическим проводником ротора является причиной генерации тока; следовательно, ротор будет вращаться в том же направлении, чтобы уменьшить причину, то есть относительную скорость, тем самым вращая ротор асинхронного двигателя.

    Преимущества асинхронного двигателя

    Конструкция двигателя и способ подачи электроэнергии дают асинхронному двигателю ряд преимуществ, таких как:

    – Прочная и простая конструкция с очень небольшим количеством движущихся частей

    – Они могут эффективно работать в сложных и суровых условиях, например, на морских судах

    .

    — Стоимость обслуживания трехфазного асинхронного двигателя меньше, и в отличие от двигателя постоянного тока или синхронного двигателя, они не имеют таких деталей, как щетки, переходники или контактные кольца и т. Д.

    — Асинхронный двигатель может работать в собственной среде, поскольку у него нет щеток, которые могут вызвать искру и могут быть опасны для такой атмосферы

    Связанное чтение: 20 опасностей нефтяного танкера, о которых должен знать каждый моряк

    – 3-фазные асинхронные двигатели не нуждаются в каком-либо дополнительном пусковом механизме или устройстве, поскольку они могут генерировать крутящий момент при самостоятельном пуске при подаче на них трехфазного питания переменного тока, в отличие от синхронных двигателей. Однако однофазный асинхронный двигатель нуждается в некотором вспомогательном устройстве для пускового момента

    — Конечная мощность трехфазного двигателя почти равна 1.5-кратный номинал (мощность) однофазного двигателя того же типоразмера.

    Недостатки трехфазного асинхронного двигателя:

    — Во время запуска потребляет высокий начальный пусковой ток при подключении к большой нагрузке. Это вызывает падение напряжения в период пуска машины. Методы плавного пуска связаны с трехфазным электродвигателем, чтобы избежать этой проблемы.

    Связанные материалы: Панель стартера двигателя на судах: техническое обслуживание и процедуры

    – Асинхронный двигатель работает с отстающим коэффициентом мощности, что приводит к увеличению потерь I2R и снижению КПД, особенно при низкой нагрузке.Чтобы скорректировать и улучшить коэффициент мощности, с этим типом двигателя переменного тока можно использовать батареи статических конденсаторов.

    – Управление скоростью трехфазного асинхронного двигателя затруднено по сравнению с двигателями постоянного тока. Преобразователь частоты может быть интегрирован с асинхронным двигателем для регулирования скорости.

    Проблемы с трехфазным асинхронным двигателем:

    Как и любое другое оборудование, трехфазный асинхронный двигатель может сталкиваться с различными типами проблем, которые можно в целом классифицировать следующим образом:

    A) Неисправности, связанные с окружающей средой: Суровые морские условия могут сказаться на судовых механизмах на ранней стадии, если они не обслуживаются должным образом. Температура окружающей среды и влажность воздуха в море влияют на эксплуатационные характеристики асинхронного двигателя.

    Двигатели устанавливаются на другую крупную технику (главный двигатель), имеющую собственную частоту вибрации, воздействующую на детали двигателя.

    Неправильный монтаж или неплотный фундамент двигателя или нагрузки, к которой он подключен, также могут привести к снижению КПД двигателя, а при более длительной работе — выходу двигателя из строя.

    B) Неисправности, связанные с электричеством: Проблема возникает в двигателе из-за сбоев в электроснабжении, таких как несбалансированная подача тока или сетевого напряжения, замыкание на землю в системе, проблема с одной фазой, короткое замыкание и т. д.Различные типы электрических неисправностей:

    Неисправность обмотки: Обмотка, предусмотренная в статоре, может выйти из строя из-за проблемы с изоляцией, которая привела к короткому замыканию.

    Связанные материалы: Важность сопротивления изоляции в морских электрических системах

    Однофазный отказ: При потере одной или нескольких фаз трехфазного питания работающий трехфазный двигатель будет продолжать работать, но при повышенных параметрах температуры и потерь. Это состояние называется однофазным.

    Сползание: Это сочетание электрической и механической неисправности, когда асинхронный двигатель работает на более низкой скорости (почти 1/7 его синхронной скорости) даже при полной нагрузке. Это результат аномальной магнитодвижущей силы или высокого содержания гармоник в питании двигателя.

    C) Механические неисправности: Двигатель состоит из нескольких механических частей, и их соосность друг с другом и с нагрузкой играет важную роль в эффективности двигателя.Некоторые из известных механических неисправностей двигателя:

    1. Ротор дисбаланса: Ротор является единственной движущейся частью трехфазного асинхронного двигателя. Если существует дисбаланс между осью вращения вала и осью распределения веса ротора, это создаст вибрацию, дополнительный нагрев и потерю эффективности в системе.

    Дисбаланс может быть вызван дефектом ротора, внутренней несоосностью, изгибом вала, неравномерной нагрузкой и проблемами в двигателе и муфте нагрузки.

    Связанное Чтение: 10 вещей, которые следует учитывать при повторной сборке судового оборудования после технического обслуживания

    1. Усталостное разрушение: Если график технического обслуживания не соответствует требованиям или детали, используемые в двигателе, имеют низкое качество, ослабление материала может привести к усталостному разрушению, которое обычно вызывается повторяющимися нагрузками.
    2. Выход из строя подшипника: Двигатель оснащен двумя подшипниками на каждом конце ротора для поддержки и свободного вращения вала.Подшипник может выйти из строя, если своевременно не проводить техническое обслуживание или из-за перегрузок, неправильной установки, загрязненного смазочного масла и работы при чрезмерной температуре.

    Связанные материалы: Как проверить смазочное масло на борту судов?

    1. Коррозия: Окружающая среда двигателя, установленного на корабле, сильно корродирует. Поскольку двигатель состоит из нескольких механических частей, таких как ротор, подшипник и т. д., влага, присутствующая в атмосфере, или вода, присутствующая в смазке (смазке), вызывает коррозию подшипников, вала двигателя и роторов.Изоляция также может быть поражена коррозией и привести к короткому замыканию между обмотками
    2. Проблема со смазкой: Недостаток смазки или загрязнение смазки может привести к увеличению трения между деталями, и подшипники могут быстро изнашиваться.

    Связанное Чтение: 8 способов оптимизировать использование смазочного масла на кораблях

    Защита для трехфазного асинхронного двигателя

    Однофазная защита: Для решения этой проблемы используются защитные устройства для трехфазного асинхронного двигателя.Все двигатели мощностью более 500 кВт должны быть снабжены защитными устройствами или оборудованием для предотвращения любого повреждения из-за однофазного включения. Детали этих устройств можно найти здесь.

    Перегрев: Обмотка двигателя может нагреваться из-за таких проблем, как перегрузка или однофазность. Предохранители, реле и т.п. используются для защиты двигателя от перегрева

    Связанные материалы:  Техническое обслуживание электрического реле в электрической системе корабля

    Плавный пуск: Как описано выше, одним из недостатков трехфазного асинхронного двигателя является большой ток, который он потребляет в период пуска.Чтобы защитить его от этой проблемы, используются различные методы пуска путем интеграции двигателя с устройством плавного пуска, прямым пуском, пускателем звезда-треугольник, автотрансформатором и т. д.

    Связанное Чтение: 10 способов достижения энергоэффективности в электрической системе корабля

    Использование устройства плавного пуска для асинхронного двигателя снижает механические и электрические нагрузки, защищая двигатель во время пуска.

    Вы также можете прочитать:

    Отказ от ответственности: Упомянутые выше взгляды принадлежат только автору.Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания Marine Insight не претендуют на точность и не несут за это никакой ответственности. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих указаний или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

    Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

    Теги: электрические морские электрические

    Нужна ли индукционная варочная панель трехфазного питания?

    Индукционная варочная панель с ее многочисленными преимуществами и функциями имеет некоторые требования для правильной работы. Главное требование — блок питания

    .

    Электроустановка должна соответствовать всем применимым электротехническим нормам и должна быть должным образом заземлена.

    Единственная причина, по которой вы задумываетесь над этим вопросом (нужно ли варочной панели трехфазное питание), может заключаться в том, что либо вы находитесь на этапе проектирования дома, либо делаете капитальный ремонт на кухне, либо заменяете электрические блоки на кухне.

    Индукционные варочные панели

    обычно работают от однофазной сети 220–240 В переменного тока, 50–60 Гц. Требуемый ток может составлять 20 AMPS, 30 AMPS (для индукции 60 см), 32 AMPS (для индукции 76 см), 42 или 48 AMPS (для индукции 81-91 см) . Большинство американских домохозяйств подключены как одна фаза.

    В большинстве случаев индукционная варочная панель не нуждается в трехфазном питании. Единственная причина для перехода на трехфазное питание с — это когда у вас есть много мощных бытовых приборов, таких как много переменного тока, много варочных панелей или некоторые индукционные варочные панели высокого класса, для которых может потребоваться электрическое напряжение не менее 400 В.

    Их должен монтировать лицензированный электрик.

    Трехфазное питание дает 380-415 В переменного тока, 50 Гц. Требуемый ток для 60-сантиметровой варочной панели — 16 AMPS, 76-сантиметровой индукционной плиты — 16 AMPS и 86–91 см — 16 AMPS.

    Почти все современные индукционные варочные панели совместимы с общим стандартным источником питания. Таким образом, они рассчитаны в основном на 120 В или от 200 до 240 В.

    Во многих местах в США требуется напряжение 120 В.В таких случаях не беспокойтесь, вы все еще можете использовать варочную панель с номинальным напряжением 230 В, установив трехпроводную проводку с разделением фаз.

    Индукционное оборудование бывает двух основных типов:

    Варочные панели, предназначенные для использования в качестве постоянной части кухни. В случае чего проделанная проводка будет постоянной. И другой тип — это настольные устройства, предназначенные для переноски, которые можно подключить к электрической розетке.

    Фазовые преобразователи используются, когда трехфазное оборудование должно работать от однофазного источника питания.Они используются, когда трехфазное питание недоступно или его стоимость высока.

    Объяснение электрических требований простым языком

    Электричество, как известно, это поток энергии. Давайте сравним его с потоком воды, чтобы помочь проанализировать его. Вода течет по трубе под действием силы или давления, создаваемого где-то вверх по линии. Точно так же электричество течет по проводу под действием силы, называемой ЭДС. Генерация ЭДС осуществляется вашей энергетической компанией так же, как давление воды создается и подается в дома.

    ЭДС называется « Напряжение» и измеряется в единицах, называемых вольтами.

    Таким образом, чем больше давление (напряжение), тем больше энергии он будет нести, тем больше работы он может совершить.

    Так же, как текущая вода, хотя важна сила, так же важен и фактический поток воды, действующий под действием этой силы. Например, полноводная река может выполнить больше работы, чем крошечный ручеек, падающий на такое же расстояние. Таким образом, важен объем потока, действующего под давлением, который называется током и измеряется в амперах.Другими словами, Ампер является мерой расхода.

    Электрическая мощность измеряется в единице, называемой ватт. В местах, где мы используем много ватт, мы часто используем КИЛОВАТТ, что составляет 1000 Вт. Это в основном тариф на , какая электроэнергия используется или доставляется. Один ватт — это ток в один ампер, протекающий под «напором» в один вольт.

    Чтобы узнать, сколько энергии используется или доставляется, мы должны умножить на время (например, два галлона воды в минуту за три минуты дают 6 галлонов воды).

    Мерой энергии является джоуль, чаще называют киловатт-час. Итак, киловатт-час – это энергия, передаваемая потоком в один киловатт, работающим в течение одного часа.

    Электромонтажные костюмы индукционные

    Вода не течет по трубам без необходимости преодолевать сопротивление. Иначе малейшее давление пошлет воду в любом направлении.

    Ограничен толщиной трубы, внутренней шероховатостью трубы, изгибами трубы.Точно так же электричество не течет беспрепятственно по проводам.

    Некоторые материалы несут электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

    Несмотря на то, что электрические провода в стенах вашего дома являются отличными проводниками тепла, они не лишены сопротивления.

    Таким образом, размер провода жестко установлен строительными законами и нормами, чтобы соответствовать максимальной величине тока, которую этот размер позволяет проводить по закону.Это гарантирует, что ни один провод в стене никогда не нагреется до такой степени, что это может привести к пожару. Так провод рассчитан на определенный максимальный ток или смотря на него наоборот максимальный ток устанавливается по размеру установленного провода.

    Закон также требует, чтобы было устройство, которое мгновенно сломается (размыкает или отключает цепь), если когда-либо превышен допустимый максимум.

    В старину этим устройством был предохранитель, предназначенный для отключения при максимальном токе, на который он рассчитан.В настоящее время более распространенным термином является автоматический выключатель.

    Возвращение на индукционную варочную панель

    Дело в том, что источник питания вашей кухонной плиты не имеет бесконечной мощности. Вам нужно ограничиться индукционной плитой, которая не требует больше, чем может дать ваша проводка.

    Если вы находитесь на стадии проектирования своего дома, вам необходимо установить проводку, соответствующую желаемой индукционной варочной панели.

    Обычно напряжение в американских домах составляет 240 вольт, и приобретенная вами индукционная варочная панель позволяет узнать ее требования к мощности. Таким образом, вы можете рассчитать требуемый ток для вашей внутренней проводки.

    Например, если вам нужна индукция из четырех элементов, максимальная мощность каждого из которых составляет 1,8 кВт. Выходная мощность будет 4 * 1,8 = 7,2 кВт. Это потребует AMPS 7200/240 = 30 AMPS.

    Американские дома

    В старых домах в США были панели главного дома на 150 ампер. Это означало, что весь дом мог потреблять от энергетической компании не более 150 ампер. Новые дома построены с обслуживанием 200 ампер.

    Строительные нормы и правила в основном определяют работу 20 А, 240 В для выделенных цепей электроприборов. Если вы хотите более высокие AMPS, вам нужны более толстые провода.

    Вам также могут понравиться следующие статьи:

    Электрические системы горячего водоснабжения мгновенного действия, водонагреватели

    1. Дом
    2. Водонагреватели

    Чтобы ваш дом имел доступ к горячей воде в любое время, когда вам это нужно, STIEBEL ELTRON поставляет ряд систем мгновенного нагрева воды, в том числе: 3-фазные проточные водонагреватели, однофазные проточные электрические водонагреватели, компактные накопительные водонагреватели с открытой вентиляцией, и компактные накопительные водонагреватели, работающие под давлением. Наши трехфазные и сетевые нагреватели давления подходят для нескольких выходов, в то время как наши однофазные нагреватели и нагреватели с открытым вентиляцией предназначены для небольших точек использования.

    Если вы не совсем уверены, какой проточный водонагреватель лучше всего подходит для вас, наша команда экспертов всегда готова помочь. Мы можем помочь в выборе электрического водонагревателя, который наилучшим образом соответствует потребностям вашего дома, гарантируя, что у вас никогда не закончится горячая вода.

    Нужна горячая вода? Не уверены в правильном водонагревателе?

    Нажмите здесь, чтобы ознакомиться с интерактивным руководством по выбору продуктов.

    • Подходит для нескольких розеток
    • Никогда не отключайте горячую воду
    • Простая установка, не требуется вентиляция, безопасный поддон или дымоход
    • Мгновенное горячее водоснабжение
    • Энергоэффективная работа
    Посмотреть все продукты
    • Разработан для небольших потребностей в горячей воде
    • Никогда не отключайте горячую воду
    • Простая установка, не требуется вентиляция, безопасный поддон или дымоход
    • Мгновенное горячее водоснабжение
    • Энергоэффективная работа
    Посмотреть все продукты
    • Единая точка использования
    • Открытая вентилируемая конструкция, не требуется вентиляция, безопасный лоток или дымоход
    • Подключается к стандартному GPO 240 В (10 А)
    • Идеально подходит для изолированной мойки
    • Нет длительного ожидания горячей воды

    Модель метчика Overseas, показанная выше.

    Посмотреть все продукты
    • Сделано в Германии, детали высшего качества
    • Многоточечный компактный накопительный водонагреватель
    • Установка под столом устраняет тупики
    • Компактный дизайн освобождает место в шкафу
    • Изолированная конструкция сводит к минимуму потери тепла и обеспечивает максимальную экономию энергии

    Изображение используется только для демонстрации. Должен быть установлен в соответствии с национальными и местными требованиями.

    Посмотреть все продукты

    Узнайте больше о водонагревателях STIEBEL ELTRON

    Точка потребления горячей воды, эффективность по конструкции

    В компании STIEBEL ELTRON мы стремимся обеспечить более эффективное водонагревание домов.Сегодня горячая вода в значительной степени воспринимается как должное, но мы гордимся тем, что разрабатываем оригинальные и инновационные системы горячего водоснабжения , чтобы помочь вам снизить эксплуатационные расходы. Мы не воспринимаем горячую воду как должное, но творчески относимся к ней как к ресурсу и к тому, как лучше всего доставить ее вам. Наши водонагреватели для мест использования имеют компактную конструкцию, поэтому их можно устанавливать как можно ближе к месту использования, чтобы быстро доставлять горячую воду и одновременно экономить энергию и воду.

    Индивидуальные проточные водонагреватели от STIEBEL ELTRON помогут вам снизить счета за горячую воду для бытовых нужд и сэкономить энергию, поскольку мы адаптируем решение для нагрева воды в зависимости от ваших потребностей и характера использования воды.Наша линейка водогрейных агрегатов также использует скрытую энергию, чтобы предоставить вам водонагреватель, который снижает потребление электроэнергии и помогает планете. Наши системы водяного отопления подходят для обеспечения экологически чистой горячей водой как для дома, так и для коммерческого горячего водоснабжения.

    В линейке проточных трехфазных водонагревателей STIEBEL ELTRON используется сложная электронная технология для поддержания температуры подаваемой воды. Наш DEL Plus обеспечивает максимальную температуру 50 градусов по Цельсию, что делает эти электрические водонагреватели идеальными для использования в ванных комнатах, сохраняя при этом энергию.

    Наш ассортимент компактных водонагревателей включает трехфазные электрические водонагреватели мгновенного действия, однофазные электрические водонагреватели мгновенного действия и компактные накопительные водонагреватели открытого типа .

    3-ФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ДВИГАТЕЛИ ДЛЯ ПРИВОДА НАСОСА

    3-ФАЗНЫЕ ЭЛЕКТРОДВИГАТЕЛИ ДЛЯ ПРИВОДА НАСОСА

    Design Data Sheet 3 показывает, как определить мощность двигателя, необходимую для привода гидравлического насоса, рассчитанного на (столько-то) галлонов в минуту при определенном уровне PSI. Дополнительная информация в настоящем выпуске охватывает другие важные области, которые могут повлиять на выбор наилучшего типа двигателя для конкретной работы.

    Корпуса двигателей, предохранители, защита от тепловой перегрузки и пускатели двигателей будут рассмотрены в следующем выпуске.

    Тип двигателя, используемый в большинстве приводов гидравлических насосов, представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, мощностью от 1 до 500 л.с. Информация в этом выпуске относится только к этому типу и может быть неприменима к другим типам.

    3-фазный асинхронный двигатель с короткозамкнутым ротором

    Двигатель этого типа имеет ротор из стальных пластин, но не имеет обмотки на роторе; следовательно, у него нет щеток, коллектора или токосъемных колец. Все обмотки находятся на статоре, также изготовленном из стальных пластин с различным количеством северных и южных полюсов (попарно). Двигатель работает с постоянной скоростью, определяемой частотой сети (Гц) и количеством пар магнитных полюсов, которые он имеет. За исключением небольшого проскальзывания скорости при полной нагрузке, он не будет работать на более низких скоростях без сильного перегрева.

    Скорости двигателя конструкции B — синхронная и полная нагрузка



    Количество пар полюсов

    Синхр. об/мин @

    60 Гц

    об/мин при полной нагрузке @

    60 Гц

    Синхр.об/мин @

    50 Гц

    об/мин при полной нагрузке @

    50 Гц

    1

    3 600

    3 490

    3000

    2 900

    2

    1 800

    1 745

    1 500

    1 450

    3

    1 200

    1 160

    1000

    970

    4

    900

    875

    750

    725

    Число оборотов при полной нагрузке в таблице рассчитано при падении скорости (пробуксовке) примерно на 3% от теоретической или синхронной скорости.

    Характеристики тока и напряжения

    Ток двигателя. Крутящий момент создается потоком тока; чем выше ток, тем больше выходной крутящий момент. Ток также является причиной повышения температуры обмоток. Любые рабочие условия, такие как низкое напряжение, неправильная частота или перегрузка по крутящему моменту, вызывающие протекание тока, превышающего номинальный, указанный на паспортной табличке, вызовут ненормальное повышение температуры.

    Двигатели конструкции

    B (чаще всего используемые в приводах насосов) могут запускаться при полной нагрузке, но если их необходимо запускать часто, насос следует разгружать до тех пор, пока двигатель не запустится, чтобы предотвратить перегрев двигателя при высоком пусковом токе.

    Эффекты низкого напряжения. Паспортная табличка Номинальная мощность в л.с. основана на доступном полном напряжении. Выход HP представляет собой комбинацию напряжения, умноженного на ток. Если напряжение слишком низкое, то для получения номинальной мощности ток становится слишком большим, что вызывает ненормальное повышение температуры. Двигатели обычно могут выдерживать до 90% номинального напряжения, и, хотя будет аномальное повышение температуры, оно не будет настолько большим, чтобы повредить изоляцию. Для постоянной работы от источника с заведомо низким напряжением номинал HP должен быть уменьшен на тот же процент, что и при низком напряжении.

    Пример: счетчик мощностью 25 л.с., 220 вольт на линии 208 вольт имеет только 94½% своего номинального напряжения. Следовательно, его следует снизить до 0,945 × 25 = 23,6 л.с. (плюс коэффициент эксплуатации, если применимо).

    Воздействие высокого напряжения. Если нагрузка двигателя не превышает указанную на паспортной табличке HP, ток полной нагрузки будет ниже номинального, и двигатель будет работать при температуре ниже номинальной. Однако его пусковой ток и ток пробоя (при останове) будут выше нормы. Проводка, предохранители и защита от тепловой перегрузки должны иметь соответствующие размеры.Кроме того, значительно возрастет шум двигателя, который может быть неприятным.

    Проверка напряжения. В установках, где двигатель работает на максимальной мощности или почти на полной мощности, дисбаланс всего в 3½% между самым высоким фазным напряжением и средним значением всех трех напряжений может привести к повышению температуры примерно на 25% по сравнению с нормальным номинальным повышением. привести к повреждению изоляции.

    Если напряжение при полной нагрузке не сбалансировано между фазами, либо двигатель неисправен, либо линия питания не сбалансирована.Чтобы определить, где находится неисправность, сначала измерьте напряжение всех фаз. Затем продвиньте все линии электропередач на одну фазу и повторите измерения. Если более высокое напряжение увеличивается при повторном подключении, линия электропередачи не сбалансирована. Корректирующие меры могут быть приняты следующим образом:

    Проверьте асимметрию напряжения на каждой фазе, где линия электропередачи входит в здание. Если в этот момент дисбаланс превышает 3½%, позвоните в коммунальную компанию для проверки и принятия корректирующих мер.

    При двигателе, работающем с полной нагрузкой, сравните напряжение каждой фазы на двигателе с показаниями напряжения, снятыми на входе линии электропередачи.Если падение напряжения на какой-либо фазе превышает 3 %, проверьте проводку, соединения, предохранители, автоматический выключатель или разъединитель на высокое сопротивление.



    Диапазон рабочего напряжения

     Напряжение на паспортной табличке

    Эксплуатация

    Напряжение

    Диапазон*

    В наличии

    лошадиных сил

    Диапазон

    115

    от 104 до 126

    от 1 до 15

    200

    от 180 до 220

    от 1 до 500

    230

    от 207 до 253

    от 1 до 500

    230/460

    от 207 до 253

    143Т-445Т

    414 до 506

    143Т-445Т

    460

    414 до 506

    от 1 до 500

    575

    518 до 632

    от 1 до 500

    2 300

    2070-2530

    444T и выше



    В этой таблице показано номинальное напряжение, для которого обычно изготавливаются многофазные двигатели, и максимальный диапазон напряжения, в котором они могут работать (отклонение от номинального значения составляет 10 %).

     *Перенапряжение (при более высоком уровне шума) допустимо лучше, чем пониженное напряжение, при условии, что ток ограничен номинальным значением, указанным на паспортной табличке.

    Конструкции NEMA

    Магнитная структура и обмотки двигателя предназначены для получения определенных желаемых характеристик крутящего момента и скорости. Доступны четыре исполнения NEMA:

    Конструкция B. Этот тип наиболее часто используется для приводов гидравлических насосов, но имеет некоторые ограничения: начальный крутящий момент, требуемый нагрузкой, не должен превышать 50% номинального крутящего момента двигателя; реакция на нагрузку должна иметь небольшую пульсацию крутящего момента или вообще отсутствовать; инерция нагрузки должна быть не больше инерции ротора двигателя; двигатель должен работать на довольно постоянную нагрузку с редкими пусками и остановами.

    Конструкция D. Эта конструкция может быть предпочтительной, если пусковой крутящий момент превышает 50 % номинального крутящего момента двигателя. Также при этом могут быть серьезные и частые изменения крутящего момента нагрузки.

    Существует несколько вариантов двигателей конструкции D, но все они имеют проскальзывание скорости более 5 % (по сравнению с менее чем 3 % у двигателя конструкции B). Те, которые имеют проскальзывание от 5 до 8%, разумно доступны, но те, которые имеют более высокое проскальзывание, до 13%, следует рассматривать как товары по специальному заказу и могут потребовать более длительного времени доставки.

    Двигатели

    конструкции D иногда используются для «пикового разгона» гидравлического насоса при давлении, которое может привести к серьезной перегрузке и повреждению двигателя конструкции B. Проскальзывание скорости при полной нагрузке или перегрузке снижает потребляемую мощность и линейный ток.

    Конструкции A, C и E. Редко используются для приводов насосов. Они способны запускать нагрузки с полным крутящим моментом, но линейный ток может быть чрезвычайно высоким, что требует специального и дорогого пускового оборудования.

    Последствия неправильной частоты

    Большинство гидравлических систем питаются от линий электропередач коммунальных предприятий, частота которых строго контролируется.Если работа осуществляется от небольшого изолированного источника питания, частота должна быть точной в пределах 5% от номинального значения двигателя, чтобы получить полную мощность двигателя. Если двигатель 60 Гц должен работать от источника питания 50 Гц или наоборот, должны быть принесены значительные жертвы в двигательных характеристиках, как показано на этой диаграмме:

    1) Двигатель 60 Гц на линии 50 Гц

    2) Двигатель 50 Гц на линии 60 Гц





    л.с. будет:

    16-2/3 меньше

    На 20% больше

    Отрегулируйте напряжение до:*

    16-2/3 меньше

    На 20% больше

    Момент полной нагрузки

    То же

    То же

    Опрокидывающий момент

    То же

    То же

    Момент блокировки ротора

    То же

    То же

    Ток заторможенного ротора

    На 5% меньше

    На 6% больше

    Скорость, об/мин

    16-2/3 меньше

    На 20% больше

    Макс. сервис-фактор

    1,00

    1,00

    Уровень шума

    Меньше

    Подробнее

    * Регулировка напряжения предназначена для поддержания номинального значения тока в соответствии с создаваемым крутящим моментом на валу. Ток двигателя всегда является ограничивающим фактором для изменения номинальной частоты или напряжения.

    Пуск двигателя

    Любой 3-фазный асинхронный двигатель можно подключить для запуска напрямую к полному сетевому напряжению, но это приводит к очень сильному скачку тока в линии. У коммунальных компаний есть правила, которые ограничивают скачки тока и колебания напряжения, которые могут возникнуть в линии электропередачи во время запуска двигателя. Обычно двигатели мощностью 50 и более л.с. необходимо запускать при пониженном напряжении, чтобы ограничить переходный ток. Доступны несколько типов пускателей пониженного напряжения.

    В дополнение к броску тока, возникающему при прямом подключении двигателя к сети, пусковой удар может быть слишком сильным для некоторых типов нагрузок, и пуск при пониженном напряжении может потребоваться даже для небольших двигателей.

    Сервис-фактор

    Опубликованный эксплуатационный коэффициент (обычно 1,15 × паспортная л.с. при длительном режиме работы для двигателей мощностью до 200 л.с.) может использоваться, но только при работе на правильной частоте и не более чем на 3 % выше или ниже номинального напряжения, а также при работе под все нормальные условия окружающей среды следующим образом:

    а. При температуре окружающей среды не выше 40°С, но не ниже 0°С.

    б. На высоте не выше 3300 футов и не ниже уровня моря, а также в герметичном или откачанном помещении, что приводит к    давлению, выходящему за эти пределы.

    в. Правильно установленный на жестком основании, в месте, обеспечивающем свободную и неограниченную циркуляцию чистого, сухого, охлаждающего воздуха, где можно периодически проверять его на наличие смазки и проводить надлежащее техническое обслуживание.

    Эксплуатация двигателя в условиях, вызывающих повышение температуры обмоток выше номинального, может сократить срок службы изоляции наполовину при дополнительном повышении температуры на 10°C.

    Безопасность

    В дополнение к обычным мерам предосторожности против поражения электрическим током корпус двигателя должен быть заземлен. Если заземление не подведено к силовой проводке, отдельный провод заземления, подключенный к корпусу двигателя, должен быть проложен к внешнему заземляющему стержню. Не рекомендуется заземлять на водопроводную или газовую трубу.

    Над вращающимися частями, такими как муфты, шкивы или шестерни, соединенные с валом двигателя, должны быть установлены ограждения, чтобы предотвратить запутывание одежды персонала.

    Перегрузка

    Двигатель может кратковременно перегружаться. Технический паспорт № 3 предлагает пределы для перегрузки. Чрезмерный линейный ток, далеко не пропорциональный увеличению выходных потоков HP во время перегрузок. Например, двигатель конструкции B, перегруженный до 150% номинальной мощности, может потреблять примерно в 4 раза больше нормального тока при полной нагрузке.

    Поиск и устранение неисправностей

    Перегрев. Ток через обмотки вызывает повышение температуры. Двигатель не будет перегреваться, даже если он работает на ненормально высоком или низком напряжении или на неправильной частоте, если ток поддерживается на максимальном уровне, указанном на паспортной табличке. Это означает, что если напряжение и частота выходят за указанные пределы, нагрузка HP должна быть снижена настолько, насколько это необходимо для ограничения тока до значения, указанного на паспортной табличке.

    Двигатель может перегреваться из-за слишком частых пусков или из-за «затыкания» для быстрой остановки или реверса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
