с плавающей гидравликой (+почвофреза, плуг) в комплекте.

Тип двигателя:

Горизонтального расположения дизельный четырехтактный двигатель с водяным охлаждением

Мощность(л.с.):

Объём двигателя:

815 см3

Диаметр цилиндра:

95 мм

Ход поршня:

115 мм

Номинальная скорость:

2000 об./мин.

Система охлаждения:

водяное

Направление вращения махового колеса:

Против часовой стрелки

Смазка:

Шестеренчатый насос с системой смазки разбрызгиванием

Запуск двигателя:

Ручной стартер (Z — образная рукоятка) + электрический стартер

Давление впрыска:

12753 кПа (130 кгф/см2)

Угол опережения впрыска топлива:

16 ± 2 до верхней мертвой точки

Торговая марка:

Англия

Сборка:

Россия/Китай

Габаритные размеры, мм (без навесного оборудования):

2300 х 905 х 1175

Габаритные размеры, мм (с установленной почвофрезой):

2600 x 1000 x 1175

Дорожный просвет:

28 см

Конструкционный вес трактора (без навесного оборудования):

500 кг

Масса комплекта: трактор + почвофреза:

550 кг

Колеса задние:

6,50 -16, задние (GB1192-82) шевронный рисунок протектора

Колеса передние:

5,00 — 12

Ширина сзади(см):

110

Ширина спереди(см):

100

Объем топливного бака:

6 л

Объем масляного бака:

3,5 л

Высота от земли до руля(см):

125

Колёсная база(см):

120

Количество скоростей:

6 вперед + 2 назад

Максимальная скорость км/час:

22,7

Ширина культивации(см):

до 120

Глубина обработки(см):

Вал отбора мощности(ременной):

есть

Минимальный радиус поворота, м:

ВОМ для привода почвофрезы:

Шестеренчатый

Время подъема навесного оборудования:

2 секунды

Объём смазочного масла в коробке передач (л):

Масса почвофрезы в сборе:

56,1 кг

Количество ножей:

24 шт

Давление в шинах, полевые условия:

80 ~ 120 (0,8 ~ 1,2 кг фунт/см2)

Давление в шинах, транспортировка:

140 ~ 200 (1,40 ~ 2,00 кг фунт/см2)

Частота вращения ВОМ:

1176 об. / мин.

Комлектация:

Трактор, аккумулятор,плуг, усиленная почвофреза(культиватор) с 24 ножами,инструкция на русском языке

Сидение:

Мягкое, регулируемое

Тормоз:

Двухсторонний тормоз

Механизм рулевого управления:

Блокируемый, с поворотным хомутом

Конечная передача:

Одноступенчатая прямозубая цилиндрическая шестеренная передача

Коробка передач:

Комбинированного типа (3 + 1) × 2(пониженная и повышенная), с приводом от цилиндрической шестерни и разблокировкой колес.

Сцепление:

Однодисковое, сухого типа, с постоянным сцеплением, фрикционного типа

Номинальный погрузочный вес для прицепа:

1800 кг

Привод на:

Задние колеса, 4×2

Привод от двигателя:

Пара клиновидных ремней B3200 в постоянном натяжении.

Доставка:

по всем регионам РФ

Аккумулятор:

есть 12 вольт

Топливо:

дизельное

ᐉ Как из мотоблока сделать минитрактор своими руками

Если в вашем распоряжении земельный участок не слишком большой и не слишком малый, его можно эффективно использовать. Возделывание овощей, зерновых для одних становится подспорьем при ведении домашнего хозяйства, для других – приработком, а для третьих – бизнесом, основной доходной статьёй. История знает ряд случаев, когда из небольших участков земли вырастали крупные аграрные комплексы. Для этого нужно желание, инвентарь и хозяйственная техника. Касаемо последнего: для работы на малых участках неплохим решением послужит минитрактор из мотоблока МТЗ.

Рационально и продуктивно

Заводские версии минитракторов стоят дорого. Для начинающих фермеров такая машина не всегда доступна в силу ограниченных финансовых возможностей. В то же время, если минитрактор сделать из мотоблока МТЗ, это обойдётся дешевле. При этом машина будет выполнять все возложенные на неё функции. Новые запчасти на мотоблок всегда есть в продаже, их замена не вызовет никаких проблем, главное – выбрать надёжного поставщика.

Очевидным преимуществом мотоблоков перед тракторами является более низкая цена. Для небольших посевных площадей важны габариты: чем компактнее и маневреннее машина, тем эффективнее вспашка. Такая техника без труда заезжает и в теплицы для выполнения работ. Исходя из этого самодельный трактор из мотоблока, его ещё называют «переломка», безусловно, выгодное решение для независимых фермеров. На нём по мере необходимости легко меняется навесное оборудование, в результате машине придаётся многозадачность.

Общий экскурс в технологию

С конвейера Минского тракторного завода за многие десятилетия его существования сошёл широкий модельный ряд мотоблоков. Для тех, чья деятельность тесно связана со вспашкой земли, хорошо знакома классическая модель МТЗ 05. Этот мотоблок, выпущенный ещё в советские годы, пользуется спросом и сегодня, и он удачно переделывается под минитрактор. Однако для производства пререломки самыми подходящими являются модели МТЗ-12 и МТЗ-09Н. Во-первых, это самые мощные мотоблоки, что повышает производительность. Во-вторых, сама конструкция агрегатов позволяет легко и быстро переделать их под минитрактор.

Это экономит ваши личные трудозатраты, время и средства.

Особенностью мотоблоков МТЗ является то, что они оснащаются 2-цилиндровыми дизельными двигателями, а самодельные минитрактора на их базе получаются не трёх-, а четырёхколёсные.

Конструктивные элементы

Переделывая мотоблок МТЗ в минитрактор, изучите его главные узлы:

Рама и кузов. Они считаются основой самодельного трактора на базе мотоблока, поскольку на них крепятся все рабочие узлы. Рама делается из швеллера № 5 или даже № 9, а кузов из стали, толщина которой не менее 3 мм.

Сидение. Для его обустройства можно использовать автомобильное кресло. Оно устанавливается на предварительно подготовленную зону, сзади от мотора.
Рулевая система. Проводя переделку мотоблока в минитрактор, для обеспечения управления будущей спецтехникой можно воспользоваться старым рулём от автомобиля или мотоцикла.
Колёса и покрышки. Экономить, устанавливая резину б/у, не стоит, поскольку с её состоянием связана продуктивность и безопасность трактора.
Монтаж рычагов.

На последнем пункте стоит остановиться отдельно. При установке рычагов управления необходимо перенести газ и тормоз мотоблока МТЗ под педали будущего минитрактора. Переключение передач создаётся по классической схеме. Осуществляться процесс должен посредством рычага. При переделке переносятся и кнопки включения.

В интернете много схем и чертежей, описывающих механизм того, как сделать минитрактор из мотоблока МТЗ своими руками. Изучайте их, пользуйтесь ими, и ваша работа по изготовлению компактной спецтехники займёт меньше времени.

Особого внимания требует рама, так как является основным несущим элементом агрегата. Для её изготовления берётся предварительно подготовленный швеллер, обрезается, и затем сваривается. Все эти операции делаются по чертежу. Далее, швеллер оборудуется стальными пластинами. Они устанавливаются спереди и по бокам. На переднюю пластину монтируется мотор, а две боковые предназначены для удобного и безопасного подъёма оператора.

Этапы сборки

Чтобы собственноручно произвести минитрактор из мотоблока МТЗ, необходим инструмент:

«болгарка» она нужна для резки металла;
крепежи;
дрель, предпочтительно электрическая – ею легче работать с металлом;
сварочное оборудование;
швеллер или трубы, использующиеся для производства рамы;
ручной и измерительный инструмент – это наборы ключей разных размеров, отвёртки, молоток, угольник, линейка и прочее.

Оптимальное решение – купить готовый комплект, специально сформированный для переделки мотоблока МТЗ в минитрактор. В него входят новые, не использованные ранее запасные части, и в большинстве случаев прилагаются схемы соединения. Используя такой комплект, вы изготовите надёжную спецтехнику, которая при соблюдении несложных правил обращения прослужит вам длительный период.

Непосредственно сборка подразделяется на следующие этапы:

Перевод аппарата в режим функционирования косилки.
Демонтаж передней площадки.
Вместо демонтированных узлов установить руль, колёса, скрепив их болтами.
Монтаж регулировочной тяги. Она устанавливается в специальную нишу, находящуюся в верхней части рамы.
Монтаж сиденья путём сваривания.
Установка аккумулятора и гидрораспределителя.
Изготовление дополнительной рамы и её монтаж в задней части. У неё важное предназначение – она обеспечивает корректное функционирование гидравлики.
Оснащение передних колёс ручным тормозом.

Минитрактор, сделанный из мотоблока марки МТЗ, рекомендуется оснащать именно передним приводом, который придаст технике дополнительную манёвренность. Фары, которые нужны для освещения места работы тёмное время суток, подключаются к генератору.

Совершенствуем устройство на этапе изготовления

Гусеничная приставка расширяет возможности минитрактора из мотоблока. Она позволяет работать на непроходимых участках, особенно после дождя, в снежных сугробах. Её использование превращает самодельный минитрактор в полноценный вездеход. Оборудовать машину ею очень просто: достаточно снять колёса и установить вместо них гусеничную приставку. При этом не нужно искать варианты б/у. Вездеходные гусеничные приставки, предназначенные для оснащения минитрактора, поступают в продажу. Их производством занимаются целые предприятия.

Большинство заводских гусеничных приставок подходят для разных марок мотоблоков. Вес их стандартного образца составляет около 70 кг, длина не превышает 1,5 м, высота в пределах 30 см, а ширина чуть более 50 см. Мощности двигателя мотоблока, из которого сделан минитрактор, достаточно для приведения в действие гусеничной приставки.

Альтернативные варианты

Для переделки в минитрактор используются не только мотоблоки, выпущенные МТЗ, но и продукция других брендов. Каждая модель имеет свои особенности, но в целом алгоритм сборки мало отличается.

«Нева», «Кентавр», «Зубр», «Агро»

Мотоблоки «Нева» оснащаются двигателями Subaru. Машины обладают большой мощностью и довольно тяжёлые, поэтому переделка их в минитрактор упрощает управление. С конструкцией данной марки поставляется сцепной механизм. Он предназначается для различного навесного оборудования, таким образом, решается проблема его соединения с машиной. Мотоблоки «Кентавр» оснащаются дизельным мотором. Он монтируется в передней части рамы, что традиционно для такой техники. Тем временем крутящий момент коммуницируется на заднюю пару колёс посредством использования ременной или шестерёнчатой передачи.

Под торговой маркой «Зубр» выпускаются мотоблоки разной мощности. Для их реконструкции в минитрактор рекомендуется использовать тяжёлые модели.

Они оснащаются системой жидкостного охлаждения, что даёт возможность работать при неблагоприятной погоде. Для построения системы управления можно использовать «вазовский» редуктор, а для системы остановки берутся механические тормоза ленточного типа.

При производстве минитрактора из мотоблоков «Агро» помните об одной важной особенности. Их штатная ось характеризуется малой прочностью на излом, тем самым повышается риск разрушения во время работы. Чтобы избежать подобного, надо её укрепить. Для этого используют модернизированные колёсные редукторы, предназначенные для внедорожников «ВАЗ» или «ЛуАЗ».

«Ока», «Салют», «Каскад»

Минитракторы, сделанные из мотоблока «Ока», оснащены КПП реверсивного типа, включающими две скорости. При переделке оборудуются рамой и полным приводом, делающим ведущими все колёса. Мотор устанавливают спереди, для его защиты предусмотрен заводской капот. В задней части расположена раздаточная коробка. Там же находится и привод обоих мостов с цепными редукторами.

В мотоблоки «Салют» устанавливаются двигатели передовых торговых марок. Их мощность обычно варьируется в пределах 6–7,5 л/с. КПП оснащена двумя основными и дополнительной понижающей передачей. Кинематическая схема предусматривает использование двух клиновых ремней, благодаря чему:

повышается качество передачи крутящего момента;
снижается риск опасного проскальзывания, которое может возникнуть при активном действии нагрузок;
увеличивается срок полезной эксплуатации машины.

Если изготавливать минитрактор из мотоблока «Салют», целесообразно увеличить колёсную колею задней и передней оси до 1200 мм. Эта манипуляция повысит устойчивость транспортного средства. Для ведущих колёс, а их может быть как два, так и все 4, берутся только штатные покрышки.

При самостоятельном изготовлении минитрактора из мотоблоков «Каскад» в конструкции его заднего моста можно использовать «чулки» от старых заднеприводных «Москвичей» или «Жигулей». Во время работы «чулки» укорачиваются, что оптимизирует параметры колёсной колеи. Для построения системы управления удобно использовать поворотную балку от автобусов ПАЗ, в то время как ступицы и редукторы берутся от «Жигулей».

Важные моменты

Делая минитрактор собственноручно, помните: полноценная, спецтехника, дающая высокий результат, получится только тогда, когда вы возьмёте в качестве исходной базы массивный мотоблок МТЗ или другой модели. Вес аппарата не должен быть менее 100 кг. Такие минитракторы демонстрируют высокую производительность, быстро и легко вспахивают даже твёрдый грунт. При выборе следует ориентироваться и на мощность мотора: чем больше объём работ, тем выше должен быть этот показатель.

Прежде чем сделать минитрактор из мотоблока МТЗ, потратьте время на планирование работ, опираясь на информацию из многочисленных чертежей и схем, находящиеся в свободном доступе. Например, рычаги управления должны выводиться в строгом соответствии с кинематической схемой. При установке фар используйте аккумулятор с подсоединённым к нему автомобильным зажиганием. Таким образом, вы обеспечите надёжное освещение при работе в зимнее время, в условиях низких температур. Одной из главных задач минитрактора является его функционирование с навесным оборудованием. Если не предусмотрена штатная сцепка, продумайте пути соединения машины с дополнительными рабочими устройствами.

Очень важно при изготовлении трактора соблюдать правила техники безопасности. Работать нужно только исправным инструментом, в защитной одежде и очках. Важно позаботиться о безопасной эксплуатации самого минитрактора. Например, очень важно чтобы и двигатель, и бензобак (с целью воспрепятствования случайному возгоранию) были скрыты. Если в комплектации не предусмотрен фабричный кожух, есть смысл изготовить его самостоятельно. Колёса желательно оборудовать брызговиками. Это предотвратит разбрасывание грязи во время движения.

Вариант переднего расположения двигателя на минитракторе выбирается неслучайно. Полученная конструкция улучшает его балансировку на почве. С целью предотвращения преждевременного износа ременной передачи, необходимо установить вал отбора мощности (ВОМ). Его необходимо располагать параллельно со шкивом заднего моста.

Минитрактор на базе мотоблока — своими руками, чертежи

Небольшой трактор является более эффективным средством обработки земельных участков, чем мотоблок. С его помощью можно обрабатывать участки с высокой производительностью, работать на полях и сделать сбор урожая или посадку семян до автоматизма. Но не всегда стоит тратить деньги и покупать такую технику. Можно с легкостью сделать такое устройство самостоятельно, для чего понадобится энтузиазм, немного навыков и дополнительное оборудование.

Минитрактор на базе мотоблока является оптимальным решением для работы на земле. Такую технику можно создать самостоятельно, для чего достаточно лишь изучить технические аспекты и весь порядок работы. Гусеничный минитрактор будет очень хорошим вариантом для работы с тяжелыми грунтами или в зимний период.

Минитрактор из мотоблока своими руками

Чтобы создать эффективную и работающую конструкцию, нужно применять схемы и чертежи будущей конструкции. При наличии необходимых навыков можно самостоятельно нарисовать такую схему, но, если их нет, лучше найти подходящую модель, по которой можно изготовить оборудование своими руками.

Подбирая комплект для переделки, можно взять заводские запчасти. Но это не подойдет для тех, кому нужна переломка 4х4 с существенной экономией.

Для самодельных тракторов следует приобрести:

набор инструментов и сварочное оборудование;
швеллеры, металлические трубы;
дрель с разными сверлами;
метизы и другие крепежи;
болгарку.

Чтобы правильно переделать мотоблок, необходимо подготовить два дополнительных колеса, кресло, навеску, педали, рулевой механизм. Важно правильно подобрать мотоблок, остановив свой выбор на достаточно мощных агрегатах. Это позволит получить производительный минитрактор, который сможет выполнять все сельскохозяйственные функции.

Создание рамы

Переделка рамы мотоблока позволит приспособить ее под дополнительные два колеса. Конструкция рамы может быть цельной или с переломными составляющими. Второй вариант считают более подходящим для самодельных тракторов.

При использовании двух небольших рам, вы получите специальную ось, которая соединена шарнирами и может двигаться. Это позволяет колесам лучше осуществлять контакт с грунтом и не перевешиваться при проезде по неровному грунту.

Поперечные лонжероны продольного типа нужно нарезать болгаркой и соединить сваркой или другими крепежными элементами.
Соединения из болтов закрепляют проваркой швов для более высокой надежности.
К одному из концов рамы монтируют крепление для навесного оборудования, приваривают фаркоп для прицепа.

Правильная установка ходовой части

Когда к раме было прикреплено приспособление для навесного оборудования, на ее оба конца нужно прикрепить ось. К задней крепят те колеса, которые были в комплекте с вашим мотоблоком, но вот на переднюю подбирают колеса с глубоким протектором, которые можно купить или снять со старого автомобиля.

Для создания качественной ходовой части нужно приобрести тормозную систему со ступицами, рулевое колесо, рулевую тягу и колонку, редуктор.

Этапы крепления передних колес:

Выберите стальную профильную трубу, которая будет равна толщине передней оси трактора.
К торцам этой трубы привариваются колесные ступицы.
Конструкцию нужно прикрепить в центре передней части рамы.
Закрепите рулевые тяги и выровняйте их с редуктором.
Далее на раме зафиксируйте редуктор.
Подберите рулевое колесо, установите его, а затем штангу.
Проведите регулировку рулевой колонки.

В некоторых случаях тракторная подвеска комплектуется пружинным амортизатором, что позволяет с более высоким удобством работать с техникой.

Для установки и закрепления задней оси понадобятся подшипники. Далее ее оборудуют шкивом, с помощью которого запускаются вращающиеся узлы конструкции и действуют на ее колеса.

Правильная установка мотора с гидравликой

Трактор с двигателем от мотоблока будет хорошим вариантом, но при достаточной мощности мотора агрегата.

Одноцилиндровые дизельные модели отличаются экономичностью и высокой производительностью, но можно выбрать двигатели и другого типа.

Как правило, мотор должен находиться в передней части рамы, что позволит делать трактор более устойчивым и поддерживать его равновесие.

Там, где будет расположен мотор, нужно установить систему крепления, дополнив ее натяжными ремнями.
Монтируют ременную передачу, которая нужна для привода в движение задних колес. При этом важно следить, чтобы ремень раздаточной корбки был расположен в одной плоскости с ремнем, который находится на задней оси минитрактора. Ременную передачу следует покрыть защитным чехлом.
После этого на трактор устанавливают гидравлический подъем, состоящий из масляного бака и насоса, распределителя, гидроцилиндра. Систему соединяют шлангами.
После этого на технику устанавливают кресло, фары и габариты.

Электрооборудование и тормозная система

Для самоделки можно воспользоваться старыми тормозами или новой системой.

Сначала нужно определить место установки педали тормоза, после чего монтируется крепление для нее и основной тормозной цилиндр.
Затем тормоза крепят к тормозным барабанам (находятся на передних колесах) с помощью шлангов.
Тормозную систему нужно проверить на герметичность, а также пересмотреть чертежи, что позволит избежать ошибок при ее монтаже.

Полноприводный трактор требует установки электрооборудования и вывода датчиков на приборную панель. Необходимы показатель охлаждения жидкости, датчик уровня топлива и давления масла, замок зажигания.

Дополнительно можно установить навес и обшивку, что сделает работу с техникой более комфортной. О том, как правильно собирать минитрактор, можно просмотреть на видео.

Минитрактор из мотоблока Нева

Такой самодельный трактор является одним из самых лучших, так как имеет компактные габариты и отличается высокой производительностью. Для переделки используется мотоблок, как основа, двое дополнительных колес и ось.

Чтобы правильно осуществить переделку, следует придерживаться таких правил:

Размеры дополнительных колес должны быть в диаметре от 14 до 18 дюймов. Слишком маленькие могут перекидывать трактор, а большие не дадут ему нормально двигаться.
Двигатель мотоблока может располагаться сзади. В этом случае необходимо расширить ширину колеи для более лучшей балансировки.
Покрышки техники оснащают грунтозацепами для более высокой сцепки с землей.

Данная модель является очень простой и подходящей для переделки. Она будет хорошим вариантом для работы на любых участках.

Как сделать минитрактор из мотоблока МТЗ?

Чтобы разработать качественный и довольно производительный трактор использовать мотоблоки МТЗ 05, МТЗ 09, МТЗ 12 или других моделей. Они оснащены двухцилиндровым двигателем, который смещает центр тяжести наперед.

При переделке главной задачей является устранение проблемы смещения центра тяжести:

Настройте агрегат на режим работы с косилкой.
Уберите его переднюю площадку и установите на ее место переднее колесо от мотоцикла, а также руль управления.
На верхнюю часть рамы закрепите регулировочную тягу, что сделает конструкцию более жесткой.
Приварите водительское сидение.

Установите двигатель и не забудьте об установке еще одной площадки, на которой разместится гидрораспределитель и аккумулятор. В задней части нужно установить дополнительную стальную раму для гидравлики, а на передней монтируется ручной тормоз.

В итоге вы получите компактный трехколесный трактор с высокой производительностью. Как он выглядит, можно посмотреть на фото.

Минитрактор из мотоблока Зубр

Такой трактор из мотоблока имеет неплохую силовую установку, работающую на дизельном топливе. Чтобы получить качественную конструкцию, следует уделить внимание следующим элементам:

Установка гидравлической системы, которая позволит использовать навесное оборудование.
Передняя балка оснащается специальными или родными колесами, которые будут обеспечивать правильную балансировку.
Двигатель устанавливают на раму во фронтовой части, что сохраняет правильный баланс трактора.

Чтобы самоделка получилась максимально прочной, все ее части соединяют специальными крепежными элементами и обрабатывают сваркой.

Минитрактор из мотоблока Агро

Данная переделка мотоблока в минитрактор схожа и с теми способами, которые применяются для агрегатов других брендов. При этом есть особенности, которые включают правильный выбор тормозного оборудования, гидравлики, рулевой системы. Не менее необходимыми являются и качественные прочные дополнительные колеса.

Создавая технику своими руками, необходимо использовать дополнительное усиление для ведущих полуосей. Для этого можно применять колесные редукторы. Есть также возможность установки двигателя на заднюю часть техники, что позволяет в равной степени распределить нагрузку.

Мини-тракторы отлично подходят для дачи, обработки небольших огородов, перевозки грузов или уборки мусора и снега. При правильной сборке техника прослужит максимально долго и порадует высокой производительностью. Чтобы ее создавать нужно придерживать определенных правил и схем, которые позволят правильно присоединить все детали. Это позволяет с легкостью переделать мотоблок любого типа, усилив его мощность.

Сборка трактора своими руками | Минитрактор на базе мотоблока

Компактный минитрактор становится незаменимым помощником на даче, на приусадебном участке и на небольшой ферме. С его помощью можно производить посадку, прополку, полив, уборку урожая, чистить снег и выполнять множество других операций, с которыми тяжело справиться вручную. Но далеко не каждый хозяин может позволить себе купить дорогую заводскую технику. В этом случае оптимальным решением станет изготовление трактора на базе мотоблока своими руками.

Преимущества минитракторов

Производительность. Техника быстро справляется с работой на участке площадью более 1 га, где мотоблок уже не эффективен. Также рекомендуется иметь трактор в хозяйстве с перспективой расширения.
Минимальная нагрузка на водителя. В отличие от мотоблока, для управления машиной не нужно прилагать больших физических усилий. Это важно для выполнения больших объемов работ и для ведения хозяйства людям преклонного возраста.
Низкая себестоимость. Самодельный минитрактор обходится в несколько раз дешевле заводского аналога с такими же характеристиками.
Маневренность. Компактная машина способна обрабатывать участки, недоступные для полноразмерных тракторов. Она легко обходит препятствия, имеет малый радиус разворота и может работать в саду.
Экономичность в эксплуатации. Мощность двигателя мотоблока обычно не превышает 12 л. с. Такие модели отличаются экономным расходом топлива и неприхотливостью в обслуживании.

Выбираем мотоблок для минитрактора

Мотоблок станет основным узлом будущего трактора, поэтому к его выбору необходимо относиться особенно критично.

Мощность силового агрегата. Чем выше показатель, тем выносливее и производительнее машина. Если вы планируете использовать с трактором навесное оборудование, рекомендуется выбрать для переделки мотоблок высокой мощности.

Тип топлива. Для сборки минитрактора используют модели с бензиновым или дизельным ДВС. Дизельные агрегаты мощные и выносливые, они рассчитаны на интенсивную эксплуатацию в сложных условиях. Бензиновые двигатели работают тише, производят меньше выхлопов и применяются на участках средней площади с легкими почвами.

Вес. Для стандартного использования выбирают легкие мотоблоки. С тракторами все наоборот. Потребуется массивный, тяжелый агрегат, устойчивый на неровной поверхности. Такая машина не перевернется во время работы.

Модель. Не все мотоблоки подходят для переделки. Легче всего работать с моделями от МТЗ, «Кентавр», «Нева» и других российских и белорусских производителей.

Так, агрегаты «Нева» характеризуются пониженной вибрацией. На них будет комфортно работать. Все модели комплектуются современными двигателями от Yamaha, Honda и других известных производителей. На мотоблоках также установлена многоступенчатая КПП.

Среди преимуществ «Кентавров» стоит отметить высокопроизводительные силовые агрегаты с водяным охлаждением, надежную коробку передач. Машины массивные и тяжелые.

Мотоблоки МТЗ – один из самых популярных вариантов для переделки. Под минитрактор подходят даже старые модели, снятые с производства. У техники МТЗ есть вал отбора мощности, встроенная систем регулировки подачи топлива в зависимости от нагрузки, удобная система управления, шестеренчатый дифференциал с принудительной блокировкой. Кроме того, машины надежные и ремонтопригодные.

Комплектующие для сборки минитрактора

Мотоблок – это основной, но не единственный узел. Для сборки трактора своими руками также потребуются:

металлические трубы и профили для каркаса;
крепеж различных видов и типоразмеров;
колеса в количестве 2 или 4 штук;
ступицы колес;
педали газа и тормоза;
сиденье для водителя;
бак для тормозной жидкости и тормозной цилиндр;
сварочный аппарат;
стандартный комплект ручных инструментов: отвертки, гаечные ключи, дрель, напильник и прочее.

Процесс самостоятельной сборки минитрактора

Подготовка чертежей

Сборка трактора – это сложный процесс, который требует тщательного проектирования. Необходимо подготовить чертежи с указанием рабочих блоков машины. Также потребуется кинематическая схема, на которой отображают передачу мощности от вала двигателя к колесным осям и ВОМ. Мастера с соответствующими навыками делают чертежи самостоятельно. Если вы не сильны в слесарном деле, лучше обратиться к специалистам или воспользоваться готовыми решениями с интернет-форумов.

В комплекте чертежей обязательно должна быть деталировка кузова и рамы. Остов машины может быть сплошным или ломаным. Сплошная рама прочная, обладает высокой несущей способностью и хорошо подходит для техники, предназначенной для полевых работ. Ломаный остов обеспечивает маневренность. Если вы планируете работать на участке со сложным рельефом и препятствиями, лучше предусмотреть в проекте ломаную раму. Можно также использовать навесной адаптер. Его просто присоединяют к мотоблоку по типу прицепа.

Сборка рамы и кузова

Для изготовления рамы используют профильную трубу сечением не меньше 80х40 мм. Элементы собирают на болты, начиная с заднего моста. Неподвижные соединения сваривают. По завершению работ готовую раму устанавливают на мотоблок.

Кузов на минитракторе может отсутствовать. Его наличие – это вопрос комфорта оператора. Кузов защищает водителя от пыли во время работы, предотвращает попадание воды и грязи на основные узлы агрегата. Кроме того, такой трактор выглядит более привлекательным.

Установка кресла и рулевой

Сборка рулевой тяги – ответственный этап. Необходимо контролировать соблюдение принципа Аккермана. Угол наклона рычагов должен быть таким, чтобы воображаемая прямая линия, проведенная через ось поворота колеса, в центре заднего моста пересеклась с шарниром рычага.

После установки рулевой приступают к креплению сиденья. В качестве кресла можно использовать старый офисный стул. К раме приваривают металлические салазки, на которые крепят сиденье. Наличие регулировки наклона спинки и высоты сиденья приветствуется.

Рулем в минитракторе становятся ручки мотоблока. Можно использовать рулевую колонку – с ее помощью удобнее управлять машиной на заднем ходу. На завершающем этапе водитель регулирует положение руля и сиденья для собственного удобства.

Установка колес

На минитракторе можно оставить пару колес мотоблока и дополнить их второй парой, подходящей по диаметру. Можно полностью заменить диски и покрышки.

В полноприводных машинах диаметр передних и задних колес разный. Важно просчитать соотношение, чтобы трактор обладал хорошей проходимостью по разным типам грунтов. Например, если передние колеса будут маленькими, то техника при движении будет зарываться носом в землю. Слишком большие колеса – затрудненное управление.

Установка системы рычагов и педалей

Самодельный трактор предоставляет владельцу свободу выбора. Каждый создает систему, удобную для него. В машине должны быть педали газа и сцепления, рычаги переключения передач, тормоза, реверса, блокировки. Если планируется работа с навесками, то потребуются дополнительные органы управления. Рычаги и педали соединяют с двигателем и функциональными узлами с помощью пружин, цепей, тросиковых приводов.

Правила обкатки самодельного минитрактора

Новую машину нельзя сразу нагружать до предела мощности. Минитрактор обкатывают для притирки внутренних узлов и механизмов. Во время первой поездки обращайте внимание на работу двигателя, на управляемость агрегата, испытайте несколько навесок с разными функциями. Внимательный осмотр позволит сразу устранить недостатки и доработать отдельные узлы конструкции.

После успешной обкатки можно приступать к прямому использованию трактора по назначению. Мелкие доработки выполняют уже в процессе эксплуатации: устанавливают фары, гидравлику и прочее.

Реальные примеры сборки минитрактора своими руками

Один из покупателей интернет-магазина «Хозтоварищ» поделился с нами фотографиями своей самоделки. Он собрал минитрактор на базе мотоблока. В магазине «Хозтоварищ» были заказаны скоростные шестерни, валы, новый двигатель. Для собственного удобства мастер добавил к машине сиденье от автомобиля «Мерседес». Работа заняла несколько месяцев, но труды оправдались созданием надежной, мощной и эстетичной техники. На собственном минитракторе владелец теперь выполняет заказы по культивированию, вспашке участков. Нареканий к работе техники нет.

С какими трудностями можно столкнуться?

При расчете массы конструкции учитывайте вес водителя и навесного оборудования. Рама должна быть достаточно тяжелой, чтобы уравновешивать нагрузку. Если масса недостаточная, можно расширить колесную базу или установить противовесы.

Настройкой совместной работы агрегатов должен заниматься мастер с инженерными знаниями и опытом. Если у вас нет таких навыков, обратитесь к специалистам.

Альтернатива трудоемкой сборке – покупка готового минитрактора из каталога. В нашем интернет-магазине представлена надежная, современная техника по выгодным ценам. Для оформления заказа позвоните нам по номеру 7870.

Минитрактор на базе мотоблока

Тип товара: Товары остальные

Специальное предложение:

Нет

Популярный товар:

Нет

Стикер:

Выберите стикер

Расположение стикера:

Выберите положение

Вес:

Работа мотоблоком отнимает много сил? Хочется большего комфорта, а покупка полноценного трактора экономически не выгодна? Или не хочется связываться с получением прав на вождение трактора, постановку на учет и прочие формальности с тракторной техникой? Есть решение — АДАПТЕР для превращения мотоблока в минитрактор.

За 10 минут без специального инструмента мотоблок превращается в функциональный минитрактор с рулем и педалями. Передний саморазгружающийся кузов позволяет перевозить до 120 кг груза. Присоединяемые передняя и задняя навески позволяют использовать весь спектр навесного оборудования для мотобоков — плуг, окучник, грабли, картофелесажалку, картофелекопалку, борону, отвал, самосвальный прицеп и многое другое навесное оборудование.

Малые габариты — можно заезжать в теплицы и узкие проезды. Разборная конструкция, перевозиться в легковом автомобиле.

Адаптер совместим с различными мотоблоками, укомплектованными передним установочным штырем. Forza, Ока, Каскад, Луч, Нева, Целина и прочими. Мы предлагаем мотоблоки Нева, производства Санкт-Петербург, по цене завода изготовителя. Серии МБ-1, МБ-2 и МБ-23. Наиболее подходящие — с редуктором МультиАгро, с вынесенной рукояткой переключения передач и повышенным тяговым усилием.

Мы можем скомплектовать, собрать и настроить оборудование. Возможно использование вашего мотоблока и навесного оборудования.

Стоимость минитрактора будет зависеть от комплектации.

Оборудование не предназначено для движения по дорогам общего пользования.

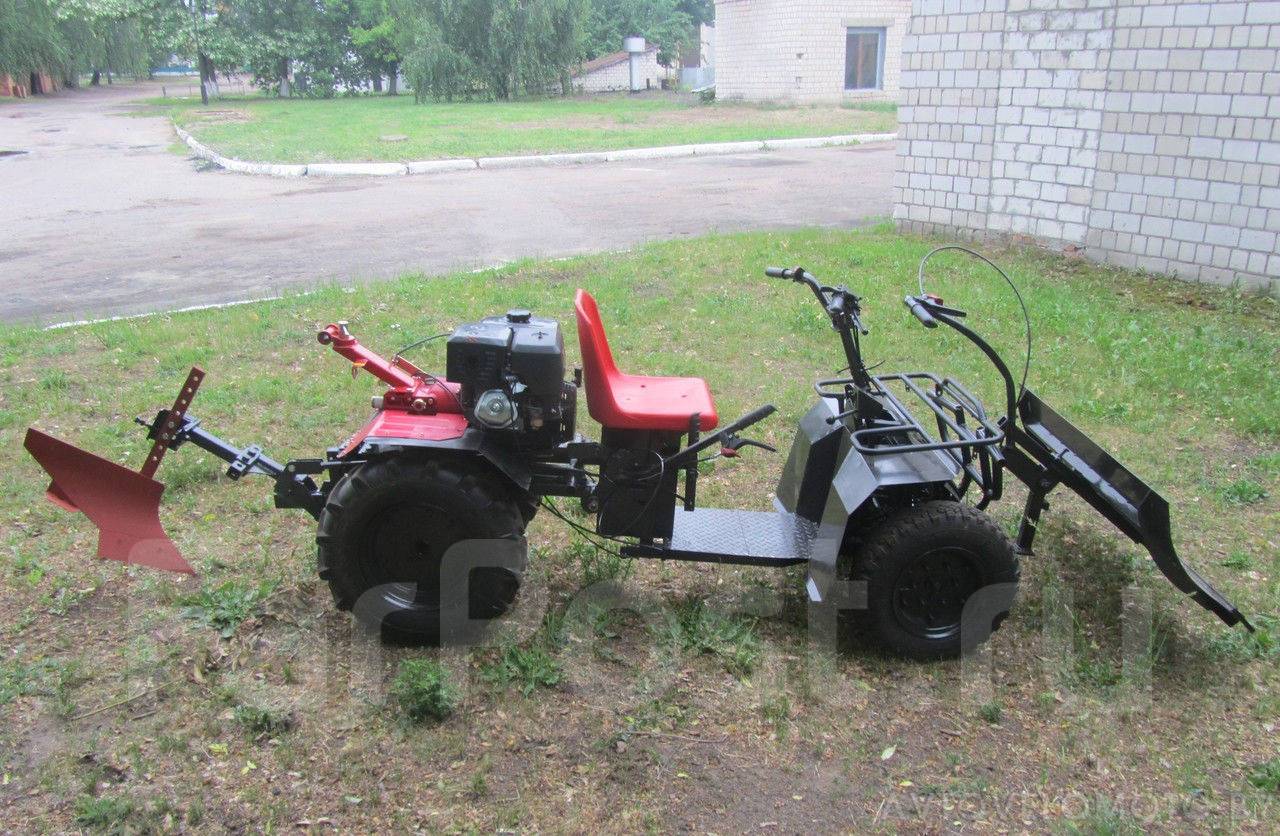

Минитрактор на базе мотоблока Forte (12 л. с.)

Описание

В основу минитрактора взят мотоблок Forte 12 л.с. Следует отметить, что сборка минитрактора происходит в заводских условиях. Это единственный минитрактор на базе мотоблока в заводском исполнении.

Преимущества минирактора над мотоблоком очевидны и неоспоримы: минитрактор проще и легче в управлении, в процессе эксплуатации за ним не нужно ходить, ведь предусмотрено удобное сидение.

С помощью минитрактора можно выполнять практически все сельскохозяйственные работы: вспахивать и культивировать почву, садить картофель, сеять различные семена, косить траву, перевозить грузы. Понятно, что для выполнения таких задач необходимо специальное навесное оборудование (копалки, сажалки, культиваторы, косилки, прицепы и т.д.).

Мощность минитрактора Forte составляет 12 л. с.

В стандартную комплектацию входит почвофреза, плуг и электростартер.

Ширина захвата фрезы — 100 см.

Задние колеса — 16-ки.

Также предлагаем минитрактор в разобранном виде (цена — 2220$).

Видео работы:

Характеристики

Тип двигателя: 4-х тактный, дизельный, водяного охлаждения
Система запуска: электростартер
Обороты двигателя в минуту: 2300
Расход топлива: 0. 83 л/час
Вместимость бака: 6 литров
Дисковое сцепление
Гидравлическая навеска
Передачи: 6 — вперед, 2 — назад

Информация для заказа

Купить минитрактор на базе мотоблока Форте можно в нашем магазине в г. Луцк.

Доставка по Украине после частичной предварительной предоплаты.

Подробнее узнать о способах доставки и оплаты можно у наших менеджеров (номера телефонов указаны ниже описания товара)

4 вариант изготовления своими руками

Многие владельцы мотоблоков не раз задумываются о модернизации своей сельскохозяйственной техники. На самом деле улучшить имеющийся в распоряжении агрегат, и сделать из него полноценный минитрактор не составит большого труда. Однако от вас потребуется изучить рекомендации и соблюдать порядок действий – это даст вам возможность получить эффективный самодельный минитрактор, который будет способен решить абсолютно все поставленные перед ним задачи.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

аппарат для сварки;
отвертки и гаечные ключи;
электрическая дрель и комплект различных сверл;
болгарка и набор дисков по работе с металлом;
комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.
