Технология монтажа кнауф перегородок – нормы расхода материала, монтаж своими руками, рекомендации и обзор вариантов крепления, преимущества набора

Содержание

устройство межкомнатных конструкций серии C112 из гипсокартона


В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

каркас перегородки Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

монтаж перегородки
Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

  1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
  2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания. расход материалов
  3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
  4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

схема перегородки кнауфСхема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

  1. Один слой гипсокартона.
  2. Два слоя.
  3. Три слоя ГКЛ.
  4. Один слой влагостойкого гипсокартона на одном каркасе.
  5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
  6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.
схема перегородки кнауф
По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

  • каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона; каркас перегородки
  • при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
  • монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
  • поверхность изделия является огнеупорной;
  • возможность создания дизайнерского решения;
  • готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
  • при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

 перегородка кнауф
Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

  1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка. нанесение разметки
  2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
  3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла. крепление профиля
  4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля. монтаж уплотнительной ленты
  5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
  6. Аналогично НП крепиться на потолочном перекрытии.
  7. После этого следует измерить длину стоечного профиля от потолка до пола.

    стоечные профиля Пример крепления стоечных профилей

  8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
  9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
  10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

    крепление гипсокартона

    Схема крепления листов гипсокартона Кнауф

  11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

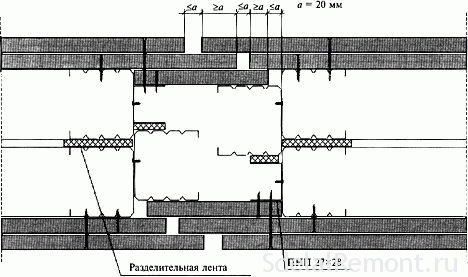

    Схема устройство двойного стоечного профиля

  12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм. каркас дверей
  13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.перемычка для дверей
  14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.соединение стоек Схема соединения стоек

    соединение стоек

  15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

    монтаж стоечных профилей Чертеж с размерами для монтажа стоечных профилей

  16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.


схема перегородки из гипсокартона
Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

проводка под гипсокартономПример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

шпаклевка перегородки Процесс шпаклевки перегородки из гипсокартона

шпаклевка перегородки
шпаклевка перегородки
После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.

При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.
коронка для отверстий

 отверстия под розетки Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

отверстия под розетки Подробный процесс монтажа отверстий в гипсокартоне под розетки

розетка
Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

перегородка с361Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

Перегородка С365

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.
 перегородка с365
Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

перегородка W118 Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

  1. Высота комнаты, где будет монтироваться перегородка.
  2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
  3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

    каркас перегородки Каркас гипсокартонной перегородки Кнауф

  4. Состояние базовой стены.
  5. Необходимость сокрытия коммуникаций коробом в перегородке.
  6. Будет ли в перегородке дверь.
  7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

    крепление перегородки Схема крепления гипсокартонной перегородки к стене

  8. Температурный режим.
  9. Какие функции будет выполнять перегородка.
обшивка перегородки Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

нормы расхода материала, монтаж своими руками, рекомендации и обзор вариантов крепления, преимущества набора

Что такое система КНАУФ, её преимущества. Применяемые в комплекте материалы, согласно ГОСТам. Советы для монтажа различных систем. Видео-примеры систем мирового производителя.

Система Кнауф обшивка стен

система кнауф обшивка стенОтделочный материал гипсокартон широко используют в ремонтных работах. Им выравнивают стены и потолки, создают арки, перегородки. Для правильно выполненной работы надо придерживаться правил. Для облегчения работы мировые производители выпускают комплексы.

система кнауф обшивка стен

Система Кнауф — обшивка стен наиболее применимая мастерами.

Особенности

Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.

Плюсы использования технологии

система кнауф обшивка стенВ комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:

  • использование материалов высокого качества, что дают гарантию долгого срока эксплуатации;
  • лёгкость расчёта необходимых материалов для монтажа;
  • в комплект KNAUF входит подробная инструкция по сборке;
  • если приобретать ГКЛ и комплектующие отдельно, часто забываются какие-либо мелкие детали. В комплект всё вложено.

Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.

Виды ГКЛ, используемые в системах KNAUF

Комплект ГКЛ для облицовки стен имеет следующие типы листов:

  1. Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
  2. Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
  3. Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.

Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).

Технология монтажа Кнауф: гипсокартон, стены и перегородки

система кнауф обшивка стенТехнология монтажа Knauf мало чем отличается от общепринятой работы по облицовке стен и созданию перегородок.

При сборке конструкции надо придерживаться некоторых правил:

  1. гипсокартонные листы фиксируют на металлический, деревянный каркас от центра или с угла. Это делают, чтобы лис не деформировался. Для фиксации используют винты НК 11.
  2. Для создания прочного стыка между листами, их монтируют вплотную друг к другу, бес оставления зазора.
  3. ГКЛ монтируют так, чтобы не было крестообразных швов. Листы на поверхности надо смещать.
  4. Для применения бескаркасного способа надо выбирать листы 12.5 мм.
  5. Для приклеивания листов используют клей ПЕРЛФИКС. После приклеивания у мастера есть 10 минут для выравнивания листа на поверхности.
  6. При прокладке теплоизоляционного материала для крепления ГКЛ к каркасной основе в комплект вложены винты 35 мм для деревянной основы и 25 мм для металлических профилей.
  7. Профиль КНАУФ режут ножницами по металлу.
  8. На направляющие профили перед фиксацией накладывают звукоизоляционную ленту.
  9. Для хорошей звукоизоляции надо от черновой стены до направляющего отступить минимум 50 мм.
  10. Если создают перегородку системы Кнауф, при высоте комнаты 2.80 м дверное полотно должно быть шириной 90 см и весом до 25 кг.
система кнауф обшивка стен

Зная эти правила монтируемая сборка будет прочной, жесткой конструкцией.

На каких поверхностях допустима облицовка

система кнауф обшивка стенКонструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

Потолки:

  • есть комплекты для создания подвесных потолков;
  • наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Сколько стоит облицовка

КНАУФ выпускает большое количество комплексов, применяемых к различным поверхностям с различной комплектацией. Ценовая политика зависит не только от сложности самой системы (подвесной потолок имеет большое количество комплектующих), но и от материалов (ГКЛ 9.5мм или 12.5 мм).

Огнеупорный ГКЛ имеет наибольшую стоимость среди всех листов, также двойная обшивка листами значительно дороже, чем монтаж в один слой.

Насколько эффективна технология Кнауф гипсокартон/стены/перегородки: нормы расхода тепла

система кнауф обшивка стенВ комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР» — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ.

Для поддержания норм расхода тепла в помещении в системах КНАУФ есть материалы, расчет которых ведется индивидуально для каждого случая (сухие, но холодные помещения, влажные помещения).

Теплоизоляционный слой укладывают только в каркасную основу. Невозможно применить утеплитель в бескаркасном методе.

Обшивка стен гипсокартоном: можно ли самому

Для монтажа системы ГКЛ в каждый комплект вложена подробная инструкция, поэтому необязательно вызывать мастера. Однако, не надо забывать, что лист ГКЛ имеет свой вес и при определённых монтажных работах будет нелегко в одиночку поднять его с клеем или же на потолок.

Специалисты знают тонкости работы с различными системами, это дает гарантию не сделать ошибки и получить прочную долговечную конструкцию.

Примеры: видео уроки

Применение бескаркасного метода показано в видео:

Шумоизоляция стен при обшивке в 1 слой на видео:

Сборка перегородки ГКЛ КНАУФ и 2 слоя листов:

КНАУФ мировой производитель смесей, профилей и гипсокартонных листов, широко применяемых в различных монтажных ремонтных работах. Системы КНАУФ позволяют сократить время на покупку материалов, облегчить себе работу при самостоятельном её выполнении, не допустить ошибок, которые в последствие скажутся на всей конструкции.

Полезное видео

Технология монтажа перегородки по технологии Knauf, видео уроки

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.



Схема перегородкиСхема перегородки

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

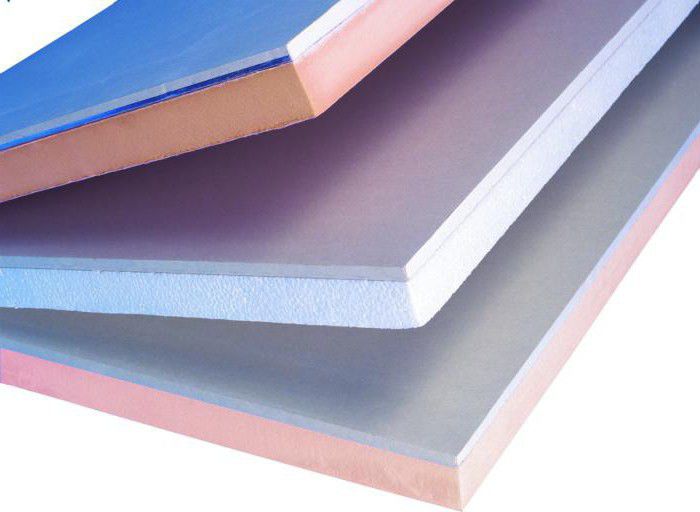

Тепло- и звукоизоляция KnaufТепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

В чем преимущества технологии Knauf?

Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

  1. Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
  2. Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.

    Усиленная перегородкаУсиленная перегородка

  3. Технология монтажа перегородок из гипсокартона Knauf предусматривает создание стен с максимальной прочностью, поэтому для усиления отдельных участков конструкции необходимо использовать двойной профиль (вкладывать один в один с перекрытием в 10% от его ширины).
  4. Стыковку длинных отрезков профилей необходимо осуществлять вразбежку или в шахматном порядке. Это необходимо для того, чтобы исключить возможность вибрации и деформации готовой конструкции. При этом нахлест должен составлять не менее 10 размеров его ширины.
  5. Для соединения профилей между собой по технологии следует применять просекатель с отгибом или шурупы Knauf.
  6. При осуществлении монтажа в местах нахлеста профилей следует применять: просекатель, заклепки или специальные винты типа LN9.

    Конструкция стыковки ГКЛ с компенсацией расширенияКонструкция стыковки ГКЛ с компенсацией расширения

  7. Стыковать гипсокартонные листы над дверными или оконными проемами строго посередине запрещено. Это необходимо делать ближе к краю. Подобные меры предназначены для того, чтобы снизить вероятность порчи перегородки от вибрации, создаваемой дверями при открывании, и ее веса.
  8. Оконные и дверные коробки необходимо крепить к дополнительным стоечным профилям, которые должны быть установлены рядом с зазором 30-40 мм. В него следует вложить алюминиевый профиль меньших размеров с резиновыми прокладками. Точно также должен оставаться зазор между листами гипсокартона, который необходимо замостить специальным составом Knauf.

Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, то перегородка получится надежной и прочной.

 Типы перегородок Кнауф

По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

Одинарная двухслойнаяОдинарная двухслойная
  • с однослойной обшивкой;
  • с двухслойной обшивкой;
  • с трехслойной обшивкой;
  • с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
  • с комбинированной, с одной стороны, и двухслойной, с другой;
  • с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и  С 386.2.

Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

Перегородки Knauf подразделяются также по типу каркаса:

  • двойные;
  • одинарные.

Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка. Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

Конструкция перегородок Knauf

Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

Одинарный каркас и один слой ГВЛОдинарный каркас и один слой ГВЛ
  1. С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м2 готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.

    Двойной каркас с двухслойной обшивкой Двойной каркас с двухслойной обшивкой

  2. С-365 – перегородка, выполненная на двойном каркасе и обшита в два слоя с обеих сторон водостойкими листами гипсокартона. Для повышения звукоизоляции стойки обклеиваются с внутренних сторон специальной звуконепроницаемой лентой. В качестве наполнителя также выступает минеральная вата в 2-3 слоя. Подобная конструкция гарантирует жесткость перегородке и высокие показатели шумоизоляции. Узнать, сколько материала нужно, поможет калькулятор расчета перегородок.



Видео:



Видео:

Видео:

Видео:

Видео:

Почему важно соблюдать технологию и типичные ошибки

Видео:

Технология кнауф гипсокартон стены и перегородки

Известная технология Кнауф и гипсокартон: стены и перегородки по новому методу

Гипсокартон используют для создания арок, различного декора помещения, перегородок, выемов в стене и т. д. Создание красивых декоративных элементов не обойдется без прочной опоры, которую представляют собой Кнауф-перегородки. Что собой представляет Кнауф-перегородка? Фактически она выглядит, как гипсокартонная конструкция, у которой каркас полностью состоит из металлического профиля. Конструкция создается по специальной технологии, которая исключает различные непредвиденные обстоятельства.

Кнауф перегородки из листов ГКЛ: какие бывают

Перегородки Кнауф могут быть разными. Их устанавливают в различных помещениях, с разной звукоизоляцией, для различных целей. Перегородки могут быть разных типов и разделяются по определенным параметрам.

По своей конструкции перегородки делятся на:

  • Перегородки с одним слоем обшивки;
  • Перегородки с двумя слоями обшивки;
  • Перегородки с тремя слоями обшивки;
  • Перегородки с одним слоем обшивки, состоящих из суперлистов Кнауф влагоустойчивых на каркасе одинарного типа.

Помимо указанных типов, существуют перегородки, куда встроены специальные каналы для вентиляции и коммуникации. Следующий параметр, по которому делятся перегородки – это каркас, а точнее его тип. Каркасы могут быть двойные или одинарные.

Применение перегородок на основе двойного каркаса рекомендуется, если нужно создать крепкую надежную стену, которая выдержит тяжелую полку или нишу под телевизор.

Создание перегородок с одинарным каркасам рекомендуется в тех местах, где звукоизоляция не так важна, а стены не будут обременены тяжелыми предметами мебели или техникой. Можно сделать вывод, что двойной каркас более прочный.

Перегородки из гипсокартона Кнауф: основные достоинства

Чем же так популярен гипсокартон и перегородки Кнауф? Начиная с 90-х годов, гипсокартон являлся почти что синонимом слова евроремонт. На российском рынке этот материал появился благодаря фирме Кнауф. К материалу прилагалась инструкция, которая подробно рассказывала, как создавать различные конструкции из гипсокартонных листов. Технология приобрела большую популярность за счет отменного качества товара.

Основные достоинства перегородок из гипсокартона Кнауф таковы:

  • Установка перегородок может осуществляться самостоятельно без привлечения специалистов, в товар вложена подробная инструкция;
  • Очень просто рассчитать необходимое количество материала и его стоимость;
  • Каждый комплект имеет необходимое количество деталей, что-либо забыть невозможно;
  • Комплект обеспечит быстрый и легкий процесс создания перегородки;
  • Материал Кнауф очень прочный, так что перегородка сможет выдержать даже землетрясение.

Использование перегородок Кнауф популярно и по сей день. Правильная подборка комплекта перегородок сможет обеспечить прекрасную звукоизоляцию, высокую прочность и надежность стен. Как было сказано выше, существует различная прочность и звукоизоляция, в зависимости от типа помещения следует подобрать подходящий комплект.

Технология монтажа перегородок из гипсокартона Кнауф

Технология монтажа по системе Кнауф мало чем отличается от стандартной процедуры монтажа. Однако, некоторые различия все же имеются, именно о них будет рассказано ниже. Вместе с материалом гипсокартона компания Кнауф привезла специальную технологию и общие рекомендации по монтажу перегородок.

Выглядят они следующим образом:

  1. Каждый комплект перегородок имеет верхние и нижние направляющие и стойки. У данных стоек может быть различная ширина, которая зависит от высоты помещения, где предполагается установка, а также от веса общей конструкции.
  2. Чтобы прикрепить направляющие, рекомендуется использовать дюбеля, необходимо сделать фиксацию минимум в 3 точках.
  3. Чтобы установить стоечные профили, следует соблюсти расстояние в 600 мм, в отдельных случаях расстояние можно уменьшить.
  4. Для закрепления стоек следует использовать способ «просечка с отгибом», допускается использование специальных саморезов фирмы Кнауф.
  5. Чтобы прикрепить устройство к подвесному потолку, необходимо соблюсти класс огнестойкости.
  6. Для звукоизолирования можно использовать минеральную вату.
  7. Для монтажа листов следует использовать метод «встык», т. е. укладывать их без зазора.

Помимо указанных выше рекомендаций, необходимо учесть особенности установки каркаса. Чтобы вся система служила долго, нужно следить, чтобы стыки из ГКЛ-перегородки над проемом двери располагались не на стойках, прикрепляющихся к коробке. Инструкция по сборке каркаса для крепления ГКЛ в нашем материале: https://homeli.ru/remont-i-otdelka/kak-sdelat-karkas-dlya-gipsokartona.

Кроме того, шов нужно сделать так, чтобы он находился в той части промежуточной направляющей, которая находится над горизонтальной балкой. Горизонтальная балка служит верхней границей. Соблюдение этих рекомендаций поможет вам сделать долгоиграющую качественную конструкцию.

Качественные перегородки из ГКЛ по системе Кнауф: что повлияет на выбор комплекта

Существуют различные типы перегородок, которые подходят под разные параметры помещения. На данный момент в продаже имеется порядка 25 наборов для установки перегородок по системе Кнауф. Все наборы отмечены буквой «С», которая сочетается с определенным номером набора.

Чтобы выбрать подходящий набор для монтажа, следует учитывать следующие факторы:

  • Высота комнаты или помещения;
  • Желаемый уровень шума;
  • Возможная нагрузка на стену в виде мебели или техники;
  • Наличие систем коммуникаций;
  • Тип двери или ее отсутствие;
  • Желаемая высота перегородки;
  • Температурный режим в комнате и уровень влажности;
  • Тип комнаты и ее предназначение (спальня, кухня, санузел, гостиная).

Определившись с параметрами помещения, вам будет гораздо легче выбрать перегородку. Например, спальня, соседствующая с кухней или с гостиной требует высокую степень звукоизоляции, поэтому набор для монтажа следует выбирать соответствующий. Если спальня соседствует со стеной соседней квартиры, то тем более перегородка должна быть с высокой степенью защиты от нежелательных шумов.

Современная технология Кнауф и гипсокартон: стены и перегородки (видео)

Гипсокартонные перегородки Кнауф – достойный и надежный способ, чтобы возвести стену в желаемом месте. Простота и удобство в использовании, установке поможет сделать процесс монтажа легким и приятным. С этой технологией вопрос лишнего шума будет навсегда закрыт для вас.

Облицовка стен и перегородок по системе Кнауф: в чем преимущества, что входит в набор и какая норма расхода материала

Что такое система КНАУФ, её преимущества. Применяемые в комплекте материалы, согласно ГОСТам. Советы для монтажа различных систем. Видео-примеры систем мирового производителя.

Система Кнауф обшивка стен

Отделочный материал гипсокартон широко используют в ремонтных работах. Им выравнивают стены и потолки, создают арки, перегородки. Для правильно выполненной работы надо придерживаться правил. Для облегчения работы мировые производители выпускают комплексы.

Особенности

Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.

Плюсы использования технологии

В комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:

  • использование материалов высокого качества, что дают гарантию долгого срока эксплуатации;
  • лёгкость расчёта необходимых материалов для монтажа;
  • в комплект KNAUF входит подробная инструкция по сборке;
  • если приобретать ГКЛ и комплектующие отдельно, часто забываются какие-либо мелкие детали. В комплект всё вложено.

Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.

Виды ГКЛ, используемые в системах KNAUF

Комплект ГКЛ для облицовки стен имеет следующие типы листов:

  1. Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
  2. Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
  3. Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.

Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).

Технология монтажа Кнауф: гипсокартон, стены и перегородки

Технология монтажа Knauf мало чем отличается от общепринятой работы по облицовке стен и созданию перегородок.

При сборке конструкции надо придерживаться некоторых правил:

  1. гипсокартонные листы фиксируют на металлический, деревянный каркас от центра или с угла. Это делают, чтобы лис не деформировался. Для фиксации используют винты НК 11.
  2. Для создания прочного стыка между листами, их монтируют вплотную друг к другу, бес оставления зазора.
  3. ГКЛ монтируют так, чтобы не было крестообразных швов. Листы на поверхности надо смещать.
  4. Для применения бескаркасного способа надо выбирать листы 12.5 мм.
  5. Для приклеивания листов используют клей ПЕРЛФИКС. После приклеивания у мастера есть 10 минут для выравнивания листа на поверхности.
  6. При прокладке теплоизоляционного материала для крепления ГКЛ к каркасной основе в комплект вложены винты 35 мм для деревянной основы и 25 мм для металлических профилей.
  7. Профиль КНАУФ режут ножницами по металлу.
  8. На направляющие профили перед фиксацией накладывают звукоизоляционную ленту.
  9. Для хорошей звукоизоляции надо от черновой стены до направляющего отступить минимум 50 мм.
  10. Если создают перегородку системы Кнауф, при высоте комнаты 2.80 м дверное полотно должно быть шириной 90 см и весом до 25 кг.

На каких поверхностях допустима облицовка

Конструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

  • есть комплекты для создания подвесных потолков;
  • наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Сколько стоит облицовка

КНАУФ выпускает большое количество комплексов, применяемых к различным поверхностям с различной комплектацией. Ценовая политика зависит не только от сложности самой системы (подвесной потолок имеет большое количество комплектующих), но и от материалов (ГКЛ 9.5мм или 12.5 мм).

Огнеупорный ГКЛ имеет наибольшую стоимость среди всех листов, также двойная обшивка листами значительно дороже, чем монтаж в один слой.

Насколько эффективна технология Кнауф гипсокартон/стены/перегородки: нормы расхода тепла

В комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР» — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ.

Для поддержания норм расхода тепла в помещении в системах КНАУФ есть материалы, расчет которых ведется индивидуально для каждого случая (сухие, но холодные помещения, влажные помещения).

Теплоизоляционный слой укладывают только в каркасную основу. Невозможно применить утеплитель в бескаркасном методе.

Обшивка стен гипсокартоном: можно ли самому

Для монтажа системы ГКЛ в каждый комплект вложена подробная инструкция, поэтому необязательно вызывать мастера. Однако, не надо забывать, что лист ГКЛ имеет свой вес и при определённых монтажных работах будет нелегко в одиночку поднять его с клеем или же на потолок.

Специалисты знают тонкости работы с различными системами, это дает гарантию не сделать ошибки и получить прочную долговечную конструкцию.

Примеры: видео уроки

Применение бескаркасного метода показано в видео:

Шумоизоляция стен при обшивке в 1 слой на видео:

Сборка перегородки ГКЛ КНАУФ и 2 слоя листов:

КНАУФ мировой производитель смесей, профилей и гипсокартонных листов, широко применяемых в различных монтажных ремонтных работах. Системы КНАУФ позволяют сократить время на покупку материалов, облегчить себе работу при самостоятельном её выполнении, не допустить ошибок, которые в последствие скажутся на всей конструкции.

Полезное видео

Стены и перегородки из гипсокартона по технологии Knauf

Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особенную популярность в нашей стране приобрела технология «Кнауф».

p, blockquote 2,0,0,0,0 —>

Преимущества использования технологии

«Кнауф» выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.

p, blockquote 4,0,0,0,0 —>

Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:

  • Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
  • Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
  • Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
  • Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.

p, blockquote 5,0,0,0,0 —>

Порядок установки комплектов «Кнауф»

Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:

  • На дюбеля крепятся направляющие профили.
  • Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
  • Монтируются горизонтальные перемычки.
  • При необходимости протягиваются коммуникации, укладывается утеплитель.
  • Специальными фирменными саморезами обшивают каркас ГКЛ.
  • Проводят финишную обработку углов и стыков листов.

Особенности монтажа

Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:

  • Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
  • Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
  • Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
  • Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
  • Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа «краб».
  • Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой «Кнауф».
  • При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.

p, blockquote 9,0,0,0,0 —>

Типы конструкций, предоставляемых фирмой Knauf

Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:

  • С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
  • С 112 – обшивка в два слоя с каждой стороны на одинарном каркасе.
  • Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
  • С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.
  • С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
  • С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
  • С 118 – используется для особопрочных стен и перегородок . В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
  • С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
  • С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы «Кнауф».

p, blockquote 14,0,0,0,0 —>

Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.

Особенности формирования углов из гипсокартона

Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.

p, blockquote 16,0,0,0,0 —>

Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.

p, blockquote 17,0,0,0,0 —>

Наружные углы выполняются следующим образом:

  • Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
  • Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.
  • Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.

p, blockquote 19,0,0,0,0 —>

Криволинейные ребра укрепляют гибким уголком из пластмассы.

Внутренние углы формируются несколько иначе:

  • На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
  • Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
  • Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
  • Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Компания «Кнауф» в своих конструкциях рекомендует использовать несколько другую схему:

  • Сначала монтируется фрагмент ГКЛ, образующий одну из сторон угла.
  • К нему прямо через гипсокартон саморезом крепится вертикальный направляющий профиль.
  • В нем закрепляются необходимые горизонтальные перемычки, после чего прикручивается гипсокартон.

p, blockquote 23,0,0,0,0 —>

В итоге получается Т-образное соединение листов. Дальнейшая обработка внутреннего угла производится аналогично.

p, blockquote 24,0,0,0,0 —>

Если в конструкции используется несколько слоев гипсокартона, то они располагаются со смещением. В этом случае важно правильно разместить точки крепежа.

Комплекты для возведения стен и перегородок от фирмы «Кнауф» заслуженно пользуются популярностью на рынке. Простота сборки и высокое качество материала обеспечат достижение требуемого результата.

Knauf перегородки: инструкция правильного монтажа

Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

Схема перегородки

В чем заключается технология Knauf?

Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

Тепло-и звукоизоляция Knauf

Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

В чем преимущества технологии Knauf?

Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

  1. Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
  2. Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.

  • Технология монтажа перегородок из гипсокартона Knauf предусматривает создание стен с максимальной прочностью, поэтому для усиления отдельных участков конструкции необходимо использовать двойной профиль (вкладывать один в один с перекрытием в 10% от его ширины).
  • Стыковку длинных отрезков профилей необходимо осуществлять вразбежку или в шахматном порядке. Это необходимо для того, чтобы исключить возможность вибрации и деформации готовой конструкции. При этом нахлест должен составлять не менее 10 размеров его ширины.
  • Для соединения профилей между собой по технологии следует применять просекатель с отгибом или шурупы Knauf.
  • При осуществлении монтажа в местах нахлеста профилей следует применять: просекатель, заклепки или специальные винты типа LN9.

    Конструкция стыковки ГКЛ с компенсацией расширения

  • Стыковать гипсокартонные листы над дверными или оконными проемами строго посередине запрещено. Это необходимо делать ближе к краю. Подобные меры предназначены для того, чтобы снизить вероятность порчи перегородки от вибрации, создаваемой дверями при открывании, и ее веса.
  • Оконные и дверные коробки необходимо крепить к дополнительным стоечным профилям, которые должны быть установлены рядом с зазором 30-40 мм. В него следует вложить алюминиевый профиль меньших размеров с резиновыми прокладками. Точно также должен оставаться зазор между листами гипсокартона, который необходимо замостить специальным составом Knauf.
  • Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, то перегородка получится надежной и прочной.

    Типы перегородок Кнауф

    По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

    Одинарная двухслойная

    • с однослойной обшивкой;
    • с двухслойной обшивкой;
    • с трехслойной обшивкой;
    • с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
    • с комбинированной, с одной стороны, и двухслойной, с другой;
    • с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

    Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

    Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

    Перегородки Knauf подразделяются также по типу каркаса:

    Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка. Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

    Конструкция перегородок Knauf

    Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

    Одинарный каркас и один слой ГВЛ

      С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м 2 готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.

    Двойной каркас с двухслойной обшивкой

  • С-365 – перегородка, выполненная на двойном каркасе и обшита в два слоя с обеих сторон водостойкими листами гипсокартона. Для повышения звукоизоляции стойки обклеиваются с внутренних сторон специальной звуконепроницаемой лентой. В качестве наполнителя также выступает минеральная вата в 2-3 слоя. Подобная конструкция гарантирует жесткость перегородке и высокие показатели шумоизоляции. Узнать, сколько материала нужно, поможет калькулятор расчета перегородок.
  • Технология Кнауф-гипсокартон: стены и перегородки

    Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особенную популярность в нашей стране приобрела технология «Кнауф».

    Элементы обшивки стены по технологии "Кнауф"Элементы обшивки стены по технологии "Кнауф"

    Преимущества использования технологии

    «Кнауф» выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.

    Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:

    • Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
    • Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
    • Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
    • Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.

    Преимущества готовых решений от "Кнауф"Преимущества готовых решений от "Кнауф"

    Порядок установки комплектов «Кнауф»

    Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:

    • На дюбеля крепятся направляющие профили.
    • Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
    • Монтируются горизонтальные перемычки.
    • При необходимости протягиваются коммуникации, укладывается утеплитель.
    • Специальными фирменными саморезами обшивают каркас ГКЛ.
    • Проводят финишную обработку углов и стыков листов.

    Монтаж набора Knauf для перегородкиМонтаж набора Knauf для перегородки

    Особенности монтажа

    Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:

    • Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
    • Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
    • Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
    • Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
    • Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа «краб».
    • Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой «Кнауф».
    • При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.

    Особенности проведения работОсобенности проведения работ

    Типы конструкций, предоставляемых фирмой Knauf

    Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:

    • С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
    • С 112 – обшивка в два слоя с каждой стороны  на одинарном каркасе.
    • Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
    • С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.

    Структура перегородки С 115Структура перегородки С 115

    • С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
    • С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
    • С 118 – используется для особопрочных стен и перегородок . В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
    • С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
    • С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.

    Состав комплекта С 367Состав комплекта С 367

    Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы «Кнауф».

    Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.

    Особенности формирования углов из гипсокартона

    Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.

    Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.

    Наружные углы выполняются следующим образом:

    • Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
    • Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.

    Формирование внешнего углаФормирование внешнего угла

    • Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.

    Криволинейные ребра укрепляют гибким уголком из пластмассы.

    Внутренние углы формируются несколько иначе:

    • На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
    • Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
    • Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
    • Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.

    Создание внутреннего угла из ГКЛСоздание внутреннего угла из ГКЛ

    Компания «Кнауф» в своих конструкциях рекомендует использовать несколько другую схему:

    • Сначала монтируется фрагмент ГКЛ, образующий одну из сторон угла.
    • К нему прямо через гипсокартон саморезом крепится вертикальный направляющий профиль.
    •  В нем закрепляются необходимые горизонтальные перемычки, после чего прикручивается гипсокартон.

    В итоге получается Т-образное соединение листов. Дальнейшая обработка внутреннего угла производится аналогично.

    Если в конструкции используется несколько слоев гипсокартона, то они располагаются со смещением. В этом случае важно правильно разместить точки крепежа.

    Комплекты для возведения стен и перегородок от фирмы «Кнауф» заслуженно пользуются популярностью на рынке. Простота сборки и высокое качество материала обеспечат достижение требуемого результата.

    КНАУФ - Документы

    01. Перегородки из гипсокартонных КНАУФ-листов Серия 1.031.9-2.07, выпуск 4 (разработан на базе серии 1.031.9-2.00, включ. в реестр СК-З)
    02. Перегородки из гипсоволокнистых КНАУФ-суперлистов Серия 1.031.9-3.10, выпуск 4
    03. Облицовка из гипсокартонных КНАУФ-листов Серия 1.073.9-2.08, выпуск 3 (разработан на базе серии 1.073.9-2.00, включ. в реестр СК-З)
    04. Облицовка из гипсоволокнистых КНАУФ-суперлистов Шифр М8.3/2010, выпуск 1
    05. Подвесные потолки из гипсокартонных КНАУФ-листов и гипсоволокнистых КНАУФ-суперлистов Серия 1.045.9-2.08, выпуск 2
    06. Полы по железобетонным перекрытиям со сборной стяжкой из гипсоволокнистых КНАУФ-суперлистов Шифр М28.06/04, выпуск 2
    07. Внутренние стены из КНАУФ-гипсоплит Шифр М 8.10/2007, выпуск 2
    08. Конструкции с применением плит АКВАПАНЕЛЬ® Внутренняя Шифр М 24.03/2007, выпуск 1
    09. Конструкции с применением негорючих плит КНАУФ-Файерборд Серия КС 31.07/2009, выпуск 2
    12. КНАУФ АКВАПАНЕЛЬ® Наружная стена. Наружные ненесущие каркасно-обшивные стены с каркасом из стальных тонкостенных холодногнутых оцинкованных профилей с применением материалов КНАУФ
    13. Конструкция навесной фасадной системы с воздушным зазором Альбом технических решений
    14. Фасадная система КНАУФ-Теплая стена Шифр КС 01.06/2015

    Технология кнауф гипсокартон стены и перегородки

    Варианты облицовки

    В процессе монтажа конструкции могут обшиваться разными видами гипсокартонных листов. Обшивка прикрепляется к металлическим профилям и может иметь 1, 2 или 3 слоя. Это необходимо в том случае, когда здание подвержено деформационным нагрузкам.

    Обычный ГКЛ используется в помещениях с нормальной влажностью и отличается от других видов серым цветом. В состав влагостойкого гипсокартона входят защитные добавки, которые делают материал “дышащим”. При изготовлении он окрашивается в зеленый цвет.

    В огнестойкие листы добавляют специальные добавки, которые не подвержены горению. Материал отличается розовым цветом. Комбинированный ГКЛ сочетает в себе свойства огнестойкого и влагостойкого видов. Его можно узнать по зеленой окраске с красной маркировкой.

    Технология монтажа перегородок “Кнауф”

    В этом процессе нет ничего сложного, однако важно знать некоторые правила и нюансы. Для начала нужно подготовить стены, пол и потолок. Им понадобится тщательное выравнивание, чтобы направляющие легли без перекосов. Следующий этап – нанесение разметки, ровность которой проверяется уровнем, шнуром и отвесом.

    После подготовки основания приступают к монтажу профилей:

    1. Устанавливают несущие элементы и прикрепляют их дюбелями (шаг — 200-400 мм).
    2. Располагают вертикальные конструкции, которые располагаются через одинаковые промежутки (соответствует половине ширины ГКЛ).
    3. Прикрепляют их саморезами.
    4. Укладывают горизонтальные направляющие так, чтобы они задавали две одинаковые плоскости будущей перегородки.
    5. Крепят каркас с помощью крестовины и специальных саморезов.

    В результате должен получиться каркас с квадратными ячейками 600×600 мм.

    Утепление и обшивка гипсокартоном

    Монтаж перегородки “Кнауф” включает в себя и укладку звукоизоляционного слоя. Самый бюджетный вариант позволяет не использовать дополнительные материалы, однако при необходимости можно уложить внутрь каркаса утеплитель на основе фольги или минеральную вату.

    После установки каркаса, укладки утеплителя и инженерных коммуникаций можно приступать к прикреплению гипсокартона. Для этих целей применяются специальные саморезы. Следует знать, что соединение листов может осуществляться произвольно, однако предпочтителен шахматный порядок. Благодаря этому на конструкции не будет трещин и получится более прочное соединение.

    Перегородки “Кнауф” – конструкции с оригинальными элементами, отличающиеся долговечностью и высоким качеством. Их использование позволит возвести небольшое здание в короткие сроки.

    Облицовка стен и перегородок по системе Кнауф: в чем преимущества, что входит в набор и какая норма расхода материала

    Что такое система КНАУФ, её преимущества. Применяемые в комплекте материалы, согласно ГОСТам. Советы для монтажа различных систем. Видео-примеры систем мирового производителя.

    Система Кнауф обшивка стен

    Отделочный материал гипсокартон широко используют в ремонтных работах. Им выравнивают стены и потолки, создают арки, перегородки. Для правильно выполненной работы надо придерживаться правил. Для облегчения работы мировые производители выпускают комплексы.

    Особенности

    Работа с гипсокартонными листами KNAUF практически не отличается от монтажа иных ГКЛ. Однако, производитель выпускает необходимые комплектующие для создания гипсокартонной поверхности. Все материалы, собранные в комплект для облицовки стен, называют системой. Это упрощает работу, потому что все комплектующие произведены друг для друга. Не нужно задумываться над монтажом нестандартных дополнительных элементов.

    Плюсы использования технологии

    В комплекс KNAUF входят все необходимые элементы для облицовки стены или создания перегородки. Это имеет преимущества:

    • использование материалов высокого качества, что дают гарантию долгого срока эксплуатации;
    • лёгкость расчёта необходимых материалов для монтажа;
    • в комплект KNAUF входит подробная инструкция по сборке;
    • если приобретать ГКЛ и комплектующие отдельно, часто забываются какие-либо мелкие детали. В комплект всё вложено.

    Каждая конструкция имеет свое предназначение: обычные перегородки, двойная обшивка и так далее.

    Виды ГКЛ, используемые в системах KNAUF

    Комплект ГКЛ для облицовки стен имеет следующие типы листов:

    1. Гипсокартон серого цвета – толщина от 9.5 мм. используют в помещениях с умеренной влажностью.
    2. Зеленый влагостойкий лист – применяют системы с такими листами во влажных помещениях.
    3. Зеленый с красной надписью, комбинированный – сочетание влагостойкого и огнеупорного материалов.

    Облицовку стен системами производят по 2 методам: каркасный (металлическая обрешетка из профилей) и бескаркасный (приклеивание листов на клеевой состав).

    Технология монтажа Кнауф: гипсокартон, стены и перегородки

    Технология монтажа Knauf мало чем отличается от общепринятой работы по облицовке стен и созданию перегородок.

    При сборке конструкции надо придерживаться некоторых правил:

    1. гипсокартонные листы фиксируют на металлический, деревянный каркас от центра или с угла. Это делают, чтобы лис не деформировался. Для фиксации используют винты НК 11.
    2. Для создания прочного стыка между листами, их монтируют вплотную друг к другу, бес оставления зазора.
    3. ГКЛ монтируют так, чтобы не было крестообразных швов. Листы на поверхности надо смещать.
    4. Для применения бескаркасного способа надо выбирать листы 12.5 мм.
    5. Для приклеивания листов используют клей ПЕРЛФИКС. После приклеивания у мастера есть 10 минут для выравнивания листа на поверхности.
    6. При прокладке теплоизоляционного материала для крепления ГКЛ к каркасной основе в комплект вложены винты 35 мм для деревянной основы и 25 мм для металлических профилей.
    7. Профиль КНАУФ режут ножницами по металлу.
    8. На направляющие профили перед фиксацией накладывают звукоизоляционную ленту.
    9. Для хорошей звукоизоляции надо от черновой стены до направляющего отступить минимум 50 мм.
    10. Если создают перегородку системы Кнауф, при высоте комнаты 2.80 м дверное полотно должно быть шириной 90 см и весом до 25 кг.

    На каких поверхностях допустима облицовка

    Конструкция Кнауф применима в различных областях: стены, потолки, полы.

    Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

    Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

    • есть комплекты для создания подвесных потолков;
    • наборы для работы на мансарде – крепление со стороны стропил.

    Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

    Сколько стоит облицовка

    КНАУФ выпускает большое количество комплексов, применяемых к различным поверхностям с различной комплектацией. Ценовая политика зависит не только от сложности самой системы (подвесной потолок имеет большое количество комплектующих), но и от материалов (ГКЛ 9.5мм или 12.5 мм).

    Огнеупорный ГКЛ имеет наибольшую стоимость среди всех листов, также двойная обшивка листами значительно дороже, чем монтаж в один слой.

    Насколько эффективна технология Кнауф гипсокартон/стены/перегородки: нормы расхода тепла

    В комплектах Knauf применяют тепло, — звукоизоляционные материалы по ГОСТу 9573-96, 21880-94, 10499-95, а также материалы, входящие в «Перечень полимерных материалов и конструкций, разрешенных к применению в строительстве МинЗдравом СССР» — М. 1985 г. Имеющие заключение о соответствии санитарным нормам Законодательства РФ.

    Для поддержания норм расхода тепла в помещении в системах КНАУФ есть материалы, расчет которых ведется индивидуально для каждого случая (сухие, но холодные помещения, влажные помещения).

    Теплоизоляционный слой укладывают только в каркасную основу. Невозможно применить утеплитель в бескаркасном методе.

    Обшивка стен гипсокартоном: можно ли самому

    Для монтажа системы ГКЛ в каждый комплект вложена подробная инструкция, поэтому необязательно вызывать мастера. Однако, не надо забывать, что лист ГКЛ имеет свой вес и при определённых монтажных работах будет нелегко в одиночку поднять его с клеем или же на потолок.

    Специалисты знают тонкости работы с различными системами, это дает гарантию не сделать ошибки и получить прочную долговечную конструкцию.

    Примеры: видео уроки

    Применение бескаркасного метода показано в видео:

    Шумоизоляция стен при обшивке в 1 слой на видео:

    Сборка перегородки ГКЛ КНАУФ и 2 слоя листов:

    КНАУФ мировой производитель смесей, профилей и гипсокартонных листов, широко применяемых в различных монтажных ремонтных работах. Системы КНАУФ позволяют сократить время на покупку материалов, облегчить себе работу при самостоятельном её выполнении, не допустить ошибок, которые в последствие скажутся на всей конструкции.

    Полезное видео

    Известная технология Кнауф и гипсокартон: стены и перегородки по новому методу

    Гипсокартон используют для создания арок, различного декора помещения, перегородок, выемов в стене и т. д. Создание красивых декоративных элементов не обойдется без прочной опоры, которую представляют собой Кнауф-перегородки. Что собой представляет Кнауф-перегородка? Фактически она выглядит, как гипсокартонная конструкция, у которой каркас полностью состоит из металлического профиля. Конструкция создается по специальной технологии, которая исключает различные непредвиденные обстоятельства.

    Кнауф перегородки из листов ГКЛ: какие бывают

    Перегородки Кнауф могут быть разными. Их устанавливают в различных помещениях, с разной звукоизоляцией, для различных целей. Перегородки могут быть разных типов и разделяются по определенным параметрам.

    По своей конструкции перегородки делятся на:

    • Перегородки с одним слоем обшивки;
    • Перегородки с двумя слоями обшивки;
    • Перегородки с тремя слоями обшивки;
    • Перегородки с одним слоем обшивки, состоящих из суперлистов Кнауф влагоустойчивых на каркасе одинарного типа.

    Помимо указанных типов, существуют перегородки, куда встроены специальные каналы для вентиляции и коммуникации. Следующий параметр, по которому делятся перегородки – это каркас, а точнее его тип. Каркасы могут быть двойные или одинарные.

    Применение перегородок на основе двойного каркаса рекомендуется, если нужно создать крепкую надежную стену, которая выдержит тяжелую полку или нишу под телевизор.

    Создание перегородок с одинарным каркасам рекомендуется в тех местах, где звукоизоляция не так важна, а стены не будут обременены тяжелыми предметами мебели или техникой. Можно сделать вывод, что двойной каркас более прочный.

    Перегородки из гипсокартона Кнауф: основные достоинства

    Чем же так популярен гипсокартон и перегородки Кнауф? Начиная с 90-х годов, гипсокартон являлся почти что синонимом слова евроремонт. На российском рынке этот материал появился благодаря фирме Кнауф. К материалу прилагалась инструкция, которая подробно рассказывала, как создавать различные конструкции из гипсокартонных листов. Технология приобрела большую популярность за счет отменного качества товара.

    Основные достоинства перегородок из гипсокартона Кнауф таковы:

    • Установка перегородок может осуществляться самостоятельно без привлечения специалистов, в товар вложена подробная инструкция;
    • Очень просто рассчитать необходимое количество материала и его стоимость;
    • Каждый комплект имеет необходимое количество деталей, что-либо забыть невозможно;
    • Комплект обеспечит быстрый и легкий процесс создания перегородки;
    • Материал Кнауф очень прочный, так что перегородка сможет выдержать даже землетрясение.

    Использование перегородок Кнауф популярно и по сей день. Правильная подборка комплекта перегородок сможет обеспечить прекрасную звукоизоляцию, высокую прочность и надежность стен. Как было сказано выше, существует различная прочность и звукоизоляция, в зависимости от типа помещения следует подобрать подходящий комплект.

    Технология монтажа перегородок из гипсокартона Кнауф

    Технология монтажа по системе Кнауф мало чем отличается от стандартной процедуры монтажа. Однако, некоторые различия все же имеются, именно о них будет рассказано ниже. Вместе с материалом гипсокартона компания Кнауф привезла специальную технологию и общие рекомендации по монтажу перегородок.

    Выглядят они следующим образом:

    1. Каждый комплект перегородок имеет верхние и нижние направляющие и стойки. У данных стоек может быть различная ширина, которая зависит от высоты помещения, где предполагается установка, а также от веса общей конструкции.
    2. Чтобы прикрепить направляющие, рекомендуется использовать дюбеля, необходимо сделать фиксацию минимум в 3 точках.
    3. Чтобы установить стоечные профили, следует соблюсти расстояние в 600 мм, в отдельных случаях расстояние можно уменьшить.
    4. Для закрепления стоек следует использовать способ «просечка с отгибом», допускается использование специальных саморезов фирмы Кнауф.
    5. Чтобы прикрепить устройство к подвесному потолку, необходимо соблюсти класс огнестойкости.
    6. Для звукоизолирования можно использовать минеральную вату.
    7. Для монтажа листов следует использовать метод «встык», т. е. укладывать их без зазора.

    Помимо указанных выше рекомендаций, необходимо учесть особенности установки каркаса. Чтобы вся система служила долго, нужно следить, чтобы стыки из ГКЛ-перегородки над проемом двери располагались не на стойках, прикрепляющихся к коробке. Инструкция по сборке каркаса для крепления ГКЛ в нашем материале: https://homeli.ru/remont-i-otdelka/kak-sdelat-karkas-dlya-gipsokartona.

    Кроме того, шов нужно сделать так, чтобы он находился в той части промежуточной направляющей, которая находится над горизонтальной балкой. Горизонтальная балка служит верхней границей. Соблюдение этих рекомендаций поможет вам сделать долгоиграющую качественную конструкцию.

    Качественные перегородки из ГКЛ по системе Кнауф: что повлияет на выбор комплекта

    Существуют различные типы перегородок, которые подходят под разные параметры помещения. На данный момент в продаже имеется порядка 25 наборов для установки перегородок по системе Кнауф. Все наборы отмечены буквой «С», которая сочетается с определенным номером набора.

    Чтобы выбрать подходящий набор для монтажа, следует учитывать следующие факторы:

    • Высота комнаты или помещения;
    • Желаемый уровень шума;
    • Возможная нагрузка на стену в виде мебели или техники;
    • Наличие систем коммуникаций;
    • Тип двери или ее отсутствие;
    • Желаемая высота перегородки;
    • Температурный режим в комнате и уровень влажности;
    • Тип комнаты и ее предназначение (спальня, кухня, санузел, гостиная).

    Определившись с параметрами помещения, вам будет гораздо легче выбрать перегородку. Например, спальня, соседствующая с кухней или с гостиной требует высокую степень звукоизоляции, поэтому набор для монтажа следует выбирать соответствующий. Если спальня соседствует со стеной соседней квартиры, то тем более перегородка должна быть с высокой степенью защиты от нежелательных шумов.

    Современная технология Кнауф и гипсокартон: стены и перегородки (видео)

    Гипсокартонные перегородки Кнауф – достойный и надежный способ, чтобы возвести стену в желаемом месте. Простота и удобство в использовании, установке поможет сделать процесс монтажа легким и приятным. С этой технологией вопрос лишнего шума будет навсегда закрыт для вас.

    Стены и перегородки из гипсокартона по технологии Knauf

    Гипсокартон повсеместно используется при ремонте квартир. С его помощью выравнивают стены и потолки, конструируют ниши и короба, модернизируют дверные проемы, выполняют многие элементы декора. Есть определенные правила монтажа этих конструкций, которые необходимо соблюдать. Ведущие производители гипсокартона разработали целые комплекты для удобства потребителей. Особенную популярность в нашей стране приобрела технология «Кнауф».

    p, blockquote 2,0,0,0,0 —>

    Преимущества использования технологии

    «Кнауф» выпускает целую линейку готовых наборов, различающихся в зависимости от типа и размеров конструкции.

    p, blockquote 4,0,0,0,0 —>

    Главное преимущество комплектов фирмы Knauf: в них входит все необходимое для монтажа стены или перегородки, от гипсокартона до элементов крепежа. Это дает потребителю несколько преимуществ, среди которых:

    • Гарантия использования только качественных материалов. Этому способствует строгая система фирменного контроля, рассчитанная на минимальные допуски при изготовлении ГКЛ и других элементов.
    • Легкость расчета расхода гипсокартона и иных частей конструкции. Достаточно простого онлайн-калькулятора, имеющегося на многих сайтах. Нужно ввести в него габариты вашей стены или перегородки, указав количество дверей и окон, и он выдаст полный список всех необходимых элементов с указанием их количества.
    • Каждый комплект производитель снабжает подробной инструкцией по сборке, благодаря чему осуществить ее сможет даже неподготовленный человек.
    • Покупая материалы по отдельности, можно забыть некоторые детали. Использование комплекта решает эту проблему.

    p, blockquote 5,0,0,0,0 —>

    Порядок установки комплектов «Кнауф»

    Обязательны подготовительные работы: выравнивание и нанесение разметки. После этого ставится перегородка:

    • На дюбеля крепятся направляющие профили.
    • Через выбранные оптимальные промежутки устанавливаются вертикальные стойки. Их фиксацию рекомендуется производить при помощи просекателя с отгибом.
    • Монтируются горизонтальные перемычки.
    • При необходимости протягиваются коммуникации, укладывается утеплитель.
    • Специальными фирменными саморезами обшивают каркас ГКЛ.
    • Проводят финишную обработку углов и стыков листов.

    Особенности монтажа

    Система сборки стен и перегородок по такой технологии имеет свои нюансы, которые обязательно надо учесть для достижения оптимального результата:

    • Для обеспечения высокой прочности отдельные элементы каркаса усиливают за счет вложения одного профиля в другой.
    • Направляющие крепятся на дюбели минимум в трех точках. Плоскость профиля, прилегающая к основанию, предварительно оклеивается демпферной лентой.
    • Часто приходится стыковать недостаточно длинные элементы металлоконструкции. В этом случае следует разносить места соединения, например размещать их в шахматном порядке. Это снизит вероятность появления вибраций или различных деформаций конструкции.
    • Стойки размещают на расстоянии 600 мм друг от друга. Таким образом, каждый лист будет фиксироваться на трех профилях. При необходимости шаг между стойками можно уменьшать.
    • Профили между собой скрепляются при помощи просекателя или фирменными саморезами. На пересечениях используются соединители типа «краб».
    • Элементы обшивки из ГКЛ крепятся встык с необходимыми зазорами для компенсации температурного расширения материала. В дальнейшем их заполняют специальным составом, произведенным той же фирмой «Кнауф».
    • При строительстве перегородок из ГКЛ, имеющих оконные ниши или дверные проемы, запрещается производить стыковку листов над ними. Иначе есть риск расхождения швов из-за вибраций, возникающих при использовании окон и дверей. Стыковку элементов производят ближе к углам помещения.

    p, blockquote 9,0,0,0,0 —>

    Типы конструкций, предоставляемых фирмой Knauf

    Наборы отличаются друг от друга количеством обшивок, толщиной и конструкцией каркаса. Во всех перегородках используется фирменный утеплитель на основе минеральной ваты. Различают следующие комплекты:

    • С 111 – с обшивкой в один слой. Минимальная толщина и неустойчивость к нагрузкам не позволяют такой конструкции заменить собой полноценную стену, ее функция – декоративная и зонирующая.
    • С 112 – обшивка в два слоя с каждой стороны на одинарном каркасе.
    • Наборы С 121 и С 122 – аналогичны двум описанным выше. Различие в том, что в них вместо профилей используются деревянные брусья для обрешетки.
    • С 115 – комплект со сдвоенным каркасом, облицованный двумя слоями гипсокартона. Это позволяет за счет увеличения толщины перегородки разместить в ней двойной слой минеральной ваты. По своим характеристикам такая конструкция приближается к обычной стене.

    • С 116 – также выполняется на двойном разнесенном каркасе. Внутренние полости, остающиеся внутри него, позволяют произвести скрытый монтаж коммуникаций. Отнесенная от стены двухслойная обшивка реализована в комплекте С 626.
    • С 113 или С 367 – наборы с тройной обшивкой. Предназначаются для тех случаев, когда необходимо применять гипсокартон разных типов: влагостойкий, огнеупорный и обычный во многих комбинациях.
    • С 118 – используется для особопрочных стен и перегородок . В нем между слоями гипсокартона прокладываются листы оцинкованной стали толщиной 0,5 мм.
    • С 361, С 362, С 363 – комплекты на одинарном каркасе, обшитые соответственно в 1, 2 или 3 слоя гипсоволокнистым суперлистами Knauf. С 365–369 – модификации перегородок с гипсоволокном на разных каркасах.
    • С 386.1 и С386.2 – комплекты, в которых предусмотрена прокладка вентиляционных или других коммуникационных каналов.

    p, blockquote 12,1,0,0,0 —>

    p, blockquote 13,0,0,0,0 —>

    Возможны различные комбинации каркасов и обшивок. Все они представлены в линейке продукции фирмы «Кнауф».

    p, blockquote 14,0,0,0,0 —>

    Одинарный каркас используется, когда не планируется вешать на стену что-нибудь тяжелое, а также если не требуется значительное утепление или звукоизоляция. Но чтобы прикрепить на стену бытовую технику, имеющую солидный вес, придется сделать двойной каркас с усилением.

    Особенности формирования углов из гипсокартона

    Важную роль в устройстве гипсокартонной конструкции играют углы. Если их неправильно собрать, то через короткое время в этих местах появятся трещины, да и крепление листов будет ненадежным.

    p, blockquote 16,0,0,0,0 —>

    Конструкции из ГКЛ могут иметь как внутренние, так и внешние углы. Для формирования каждого из них применяются свои приемы. Прежде всего собирается каркас.

    p, blockquote 17,0,0,0,0 —>

    Наружные углы выполняются следующим образом:

    • Две вертикальные стойки, образующие ребро, устанавливаются в направляющие так, чтобы сформировать единый угол. Недопустимо монтировать их со смещением: в этом случае под местом стыковки листов гипсокартона будет пустота.
    • Стойки фиксируют в направляющих парой саморезов в каждом месте крепления. Профессионалы предпочитают пользоваться просекателем: такое соединение не содержит выпуклостей, мешающих плотному прилеганию ГКЛ.

    • Фрагменты гипсокартонной обшивки прикручиваются встык, так, чтобы плоскость одного элемента перекрывал торец другого, и усиливаются специальным угловым профилем. Закрепить его можно шпаклевкой или клеем ПВА.

    p, blockquote 19,0,0,0,0 —>

    Криволинейные ребра укрепляют гибким уголком из пластмассы.

    Внутренние углы формируются несколько иначе:

    • На начальном этапе из профиля делают угол, скручивая две стойки таким образом, чтобы боковая спинка одной крепилась к половине спинки другой. При этом используют саморезы LB19 мм или аналогичные им. Крепление производят через каждые 25–30 см.
    • Эта конструкция вставляется в направляющие на полу и потолке и фиксируется саморезами по металлу.
    • Перед монтажом гипсокартона делают фаски с наклоном 45˚, они облегчат шпаклевку угла.
    • Внутренне ребро проклеивается армирующей сеткой и шпаклюется. После высыхания производится обработка грунтовкой для гипсокартона.

    p, blockquote 21,0,0,0,0 —>

    p, blockquote 22,0,0,0,0 —>

    Компания «Кнауф» в своих конструкциях рекомендует использовать несколько другую схему:

    • Сначала монтируется фрагмент ГКЛ, образующий одну из сторон угла.
    • К нему прямо через гипсокартон саморезом крепится вертикальный направляющий профиль.
    • В нем закрепляются необходимые горизонтальные перемычки, после чего прикручивается гипсокартон.

    p, blockquote 23,0,0,0,0 —>

    В итоге получается Т-образное соединение листов. Дальнейшая обработка внутреннего угла производится аналогично.

    p, blockquote 24,0,0,0,0 —>

    Если в конструкции используется несколько слоев гипсокартона, то они располагаются со смещением. В этом случае важно правильно разместить точки крепежа.

    Комплекты для возведения стен и перегородок от фирмы «Кнауф» заслуженно пользуются популярностью на рынке. Простота сборки и высокое качество материала обеспечат достижение требуемого результата.

    Knauf перегородки: инструкция правильного монтажа

    Гипсокартон является самым популярным материалом для построения перегородок, декоративных конструкций, ниш в стенах, проемов, арок и много другого. Но все это требует надежную опорную конструкцию. Их можно изготавливать как из дерева, так и из профиля. Сегодня весьма популярны перегородки Knauf. Это конструкция из гипсокартона, каркас которой выполнен исключительно из металлического профиля. При этом соблюдены всевозможные нюансы, которые могут навредить целостности и общей надежности.

    Схема перегородки

    В чем заключается технология Knauf?

    Технология Knauf гипсокартонных стен заключается прежде всего в применении качественных и надежных материалов:

    К достоинствам профиля Кнауф относится то, что при стыковке стоечного с направляющим не образуется никаких неровностей и выступов на поверхности стены. А это является несомненным плюсом, потому что позволяет сэкономить средства на отделочных смесях.

    Технология монтажа гипсокартона Knauf предусматривает применение фирменных влагостойких листов. Материалы от этого производителя также обладают повышенными показателями устойчивости как к механическим факторам, так и к влаге. В ассортименте этого типа продукции имеются листы 5 типоразмеров, что намного ускоряет процесс монтажа. А в качестве утеплителя и звукоизолятора применяется исключительно минеральная вата.

    Тепло-и звукоизоляция Knauf

    Крепеж и метизы Knauf выполняются из прочных типов пластмасс, а металлические изделия проходят антикоррозийную обработку.

    Компания занимается производством огромного числа наименований изделий, поэтому практически все нужно использовать от этого бренда.

    В чем преимущества технологии Knauf?

    Главным отличием продукции Knauf является высокая долговечность и отменное качество. Поэтому и Knauf технология монтажа гипсокартона должна выполняться на соответствующем уровне. Технология не допускает небрежного отношения и некачественной работы. Приступая к построению перегородок по этой технологии, следует придерживаться всех её принципов:

    1. Перед прикручиванием гипсокартонных листов необходимо обклеить наружную часть профиля термоизоляционной лентой. Это предотвратит возможность образования сырости на поверхности стены в случае промерзания профиля.
    2. Шаг крепления направляющего и установка стоечного профиля должен составлять не более 60 см, если к стене не будет прилагаться каких-либо нагрузок. Если на стену будет навешиваться мебель или техника, то количество стоек и шаг крепления следует участить.

  • Технология монтажа перегородок из гипсокартона Knauf предусматривает создание стен с максимальной прочностью, поэтому для усиления отдельных участков конструкции необходимо использовать двойной профиль (вкладывать один в один с перекрытием в 10% от его ширины).
  • Стыковку длинных отрезков профилей необходимо осуществлять вразбежку или в шахматном порядке. Это необходимо для того, чтобы исключить возможность вибрации и деформации готовой конструкции. При этом нахлест должен составлять не менее 10 размеров его ширины.
  • Для соединения профилей между собой по технологии следует применять просекатель с отгибом или шурупы Knauf.
  • При осуществлении монтажа в местах нахлеста профилей следует применять: просекатель, заклепки или специальные винты типа LN9.

    Конструкция стыковки ГКЛ с компенсацией расширения

  • Стыковать гипсокартонные листы над дверными или оконными проемами строго посередине запрещено. Это необходимо делать ближе к краю. Подобные меры предназначены для того, чтобы снизить вероятность порчи перегородки от вибрации, создаваемой дверями при открывании, и ее веса.
  • Оконные и дверные коробки необходимо крепить к дополнительным стоечным профилям, которые должны быть установлены рядом с зазором 30-40 мм. В него следует вложить алюминиевый профиль меньших размеров с резиновыми прокладками. Точно также должен оставаться зазор между листами гипсокартона, который необходимо замостить специальным составом Knauf.
  • Если будет полностью соблюдена инструкция по монтажу гипсокартона Knauf, то перегородка получится надежной и прочной.

    Типы перегородок Кнауф

    По конструктивному строению Knauf перегородки могут быть нескольких типов в зависимости от количества обшивок:

    Одинарная двухслойная

    • с однослойной обшивкой;
    • с двухслойной обшивкой;
    • с трехслойной обшивкой;
    • с однослойной обшивкой из Кнауф-суперлистов влагостойких листов на одинарном каркасе;
    • с комбинированной, с одной стороны, и двухслойной, с другой;
    • с трехслойной обшивкой из влагостойких листов и промежуточных стальных листов.

    Также по технологии Knauf выполняются перегородки с каналами для коммуникаций и вентиляции. К ним относятся конструкции марок С 386.1 и С 386.2.

    Тип устанавливаемой перегородки зависит от назначения помещения и степени его звукоизоляции.

    Перегородки Knauf подразделяются также по типу каркаса:

    Одинарные конструкции применяются в местах, где не требуется основательная звукоизоляция, а на стены не будет приложена дополнительная нагрузка. Двойные применяются для создания прочной и надежной стены, на которую можно будет подвесить тяжелую мебель или какую-нибудь бытовую технику.

    Конструкция перегородок Knauf

    Рассмотрим некоторые гипсокартонные перегородки Knauf, выполненных по технологии:

    Одинарный каркас и один слой ГВЛ

      С-361 – перегородка, выполненная на одинарном каркасе и обшита одним слоем влагостойких гипсокартонных листов Knauf. В ней применяется с обеих сторон фирменный влагостойкий гипсокартон толщиной 12,5 мм, а в качестве наполнителя выступает минеральная вата. Главным элементом в таких конструкциях являются листы с двухсторонней обработкой гидрофобизатором. Вес 1 м 2 готовой конструкции без отделки смесями составляет порядка 18 кг, что говорит о достаточной легкости и всей перегородки в целом.

    Двойной каркас с двухслойной обшивкой

  • С-365 – перегородка, выполненная на двойном каркасе и обшита в два слоя с обеих сторон водостойкими листами гипсокартона. Для повышения звукоизоляции стойки обклеиваются с внутренних сторон специальной звуконепроницаемой лентой. В качестве наполнителя также выступает минеральная вата в 2-3 слоя. Подобная конструкция гарантирует жесткость перегородке и высокие показатели шумоизоляции. Узнать, сколько материала нужно, поможет калькулятор расчета перегородок.
  • Оценка статьи:

    Загрузка... Сохранить себе в: Технология кнауф гипсокартон стены и перегородки Ссылка на основную публикацию Технология кнауф гипсокартон стены и перегородкиMy site wpDiscuzAdblock
    detector
    C118 6×12,5 127 50

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
