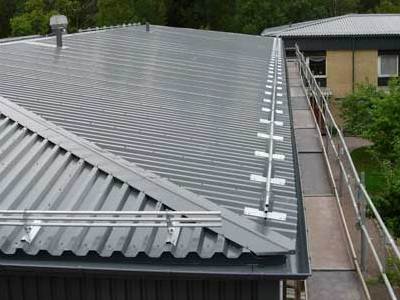

Технология кровли крыши профнастилом
В последние годы использовать профнастил для перекрытия крыши стали значительно чаще — по некоторым данным среди вновь построенных домов такой кровлей могут похвастаться в 5 раз больше зданий, чем еще 10 лет назад. Это неудивительно: недорогой и внешне привлекательный, профилированный лист легок, а поэтому удобен в монтаже и транспортировке. Кроме того, технология строительства кровли из профнастила сравнительно проста и включает в себя следующие основные этапы:
- снятие замеров и расчет потребности в материалах, необходимых для выполнения работ;
- монтаж гидроизоляции;
- устройство вентиляции и монтаж обрешетки;
- укладка на кровлю профилированного листа;
- установка торцевых планок и примыканий, а также конька, снегозадержателей и ендов.
Оглавление статьи (нажмите, чтобы открыть)
Расчет потребности в материалах для кровли из профнастила
От правильного расчета количества необходимых материалов зависит продолжительность кровельных работ и величина транспортных расходов.
Основой для такого расчета является площадь скатов кровли. Проще всего определить количество профлиста для простой односкатной или двускатной крыши с прямоугольными скатами. Высчитав площадь скатов, делим ее на площадь листа профнастила и получаем количество листов. Нужно только не забывать, что в площади скатов необходимо учитывать карнизные и фронтонные свесы.
Если длина листов профнастила не позволяет перекрыть крышу в один ряд, технология покрытия кровли профнастилом предусматривает нахлест между рядами покрытия, величиной в 100-200 мм. Размер нахлеста зависит от угла наклона крыши. Величину нахлеста также добавляют к площади покрытия.
Расчет ломаной крыши сложной формы несколько сложнее, но выполняется по такому же принципу. Для этого всю поверхность крыши условно разбивают на несколько простых геометрических фигур, для каждой из которых площадь рассчитывается отдельно. Для участков крыши в форме треугольника лучше заранее продумать раскладку листов покрытия, это позволит снизить количество отходов кровельного материала.
Не забывайте о доборных элементах
Монтаж подкровельной гидроизоляции
Технология кровли крыши профнастилом предусматривает обязательную укладку под кровельное покрытие слоя пленочной гидроизоляции. Она защищает покровельное пространство от атмосферной влаги, по различным причинам попавшей под покрытие крыши. Но главной задачей подкровельной гидроизоляции является отвод конденсата, образующегося на внутренней поверхности кровельного профнастила при резких перепадах температуры наружного воздуха.
В случае если чердачное помещение утеплено, роль гидроизоляции может выполнять специальная диффузионная мембрана. Особенность этого материала заключается в том, что, будучи надежной преградой атмосферной влаге и конденсату, мембрана свободно пропускает наружу водяной пар, содержащийся в воздухе мансардного помещения.
Устройство вентиляции кровли и обрешетки для крепления профлиста
Технология кровли профлистом предусматривает обязательное устройство под кровельным покрытием специального вентиляционного зазора. Постоянно циркулирующий в нем поток воздуха, направленный от карниза к коньку крыши, удаляет из-под кровли излишне влажный воздух. Эта избыточная влага может привести к появлению на деревянных конструкциях контробрешетки и обрешетки грибка и плесени, что это является причиной существенного снижения срока службы кровельного покрытия.
При монтаже нужно помнить о необходимости усиления обрешетки в местах прохода через крышу дымовых и вентиляционных каналов, а также в местах крепления конька и установки снегозадержателей.
Технология кровли профнастилом
После окончания монтажа обрешетки устанавливают карнизные планки и нижние (донные) планки ендов. Ендовой называют стык скатов кровли, образующий внутренний угол. При монтаже ломанной мансардной крыши, надежности и герметичности ендов необходимо уделять особое внимание. Ведь именно в это место стекает вода от дождя и таяния снега с поверхности обоих скатов.
После установки ендов приступают к укладке листов кровельного покрытия. Технология кровли профнастилом предусматривает монтаж сначала первого от угла листа профнастила в нижнем ряду (при укладке покрытия в несколько рядов). Затем с нахлестом на нижний укладывается первый лист следующего ряда и так далее.Листы покрытия вначале крепятся временно. Постоянные крепления выполняется после укладки хотя бы нескольких листов в каждом ряду и выравнивания их по карнизному и фронтонному свесу.
Крепят профилированный лист к обрешетке с помощью специальных кровельных саморезов. Завинчивают их в нижнюю волну профнастила, поэтому кровельные саморезы обязательно должны иметь уплотнительную прокладку из особой неопреновой самовулканизирующейся резины. Головки саморезов окрашиваются в цвет профнастила и совершенно незаметны на кровельном покрытии.
На карнизном свесе и коньке под покрытие из профнастила рекомендуется устанавливать специальный профильный уплотнитель. В месте крепления конька, уплотнитель должен заполнять профиль покрытия не больше, чем на 2/3. Это необходимо для того, чтобы воздух из вентиляционного зазора мог свободно выходить наружу.
Установка доборных элементов кровельного покрытия
После укладки и крепления профнастила, на кровле устанавливаются конек, ветровые планки на фронтонном свесе, верхние планки ендов и планки примыканий.
Установку коньковых элементов начинают с подветренной стороны. Монтируют их с нахлестом 100-150 мм друг на друга и крепят длинными саморезами через верхнюю волну профнастила.
Ветровая планка устанавливается по краю фронтонного свеса и защищает листы покрытия от подрыва сильными порывами ветра. Верхние планки ендов выполняют чисто декоративную функцию, закрывая края профнастила в месте стыка двух скатов крыши.
Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!
Коллектив oprofnastile.ru
Читайте по теме:
Устройство кровли из профнастила технология
Схема устройства крыши из профнастила
Профлист — это современный строительный материал, широко используемый в строительстве несущих и ограждающих конструкций зданий и сооружений. Он представляет собой гнутый стальной листовой профиль с трапециевидными гофрами. Устройство кровли из профнастила достаточно распространено, из него устраивают покрытия как холодных, так и утепленных крыш разных назначений и конфигураций, благодаря легкости монтажа и несложной технологии устройства это возможно сделать своими руками.
Область применения
Устройство кровли из профнастила применяется для односкатных, двускатных и многоскатных крыш, имеющих уклон не менее 12 градусов (20%) и выше. Покрытие кровли из профлиста благодаря долговечности, малому весу, легкости монтажа, активно используют в жилых, общественных и производственных зданиях, сооружениях. Для домов из блоков и кирпича, с деревянной обрешеткой по стропильной системе кровлю из профлиста можно делать для утепленных или холодных покрытий. Также профлист часто служит покрытием навесов и козырьков. Устройство крыши из профнастила целесообразно в зданиях со стенами из сэндвич панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляет собой слоистую конструкцию, в которой между обшивками из профлиста закладывается эффективная теплоизоляция. Несущими конструкциями для покрытия из профлиста в таких зданиях служат металлические прогоны по металлическим фермам или рамам. Если вы задумали покрыть крышу своими руками, первым делом нужно выбрать профлист, для этого необходимо более детально разобраться в условиях применения данного материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профлисты выпускают нескольких видов:

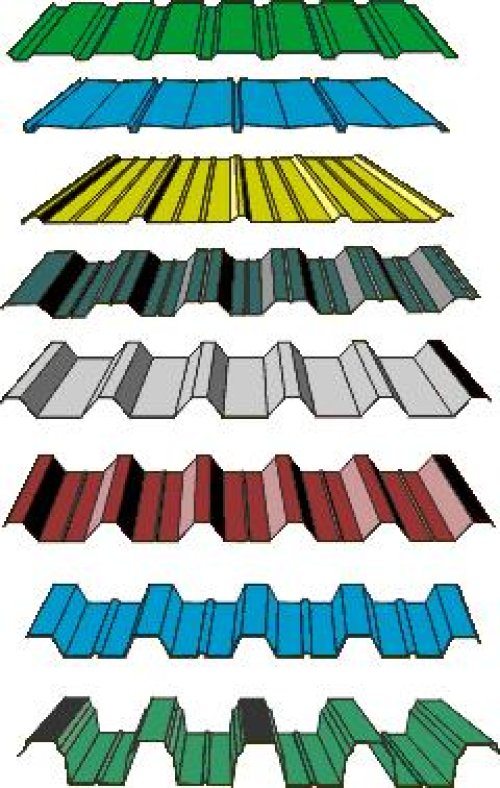

- стеновой профлист, маркируемый буквой С, имеет высоту сечения от 10 до 44 см, и толщину металла от 0.6 до 0.7 мм;
- несущий настил, маркируемый буквой Н, с высотой от 57 до 75 мм, и толщиной металла от 0.6 до 0.9 мм;
- существует также универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см, и толщину 0.6–0.8 мм.
Несущая способность и жесткость профлиста имеет прямую зависимость от высоты гофра и толщины металла. Выбор марки профлиста осуществляется исходя из шага обрешетки и угла наклона крыши. Чем больше угол наклона крыши и чаще обрешетка, тем меньшую нагрузку будет испытывать покрытие. Для покрытия кровель целесообразно выбирать профнастил марок С44, НС35–44 толщиной 0.6 мм, при этом, если угол наклона крыши будет составлять от 30 до 45 градусов, шаг обрешетки можно делать от 900 до 1400 мм. Возможно выбрать для покрытия кровель профлист марки С20, но при углах наклона крыши от 45 градусов и выполнении сплошной обрешетки.
Конструкция крыши
Технология устройства кровли из профнастила достаточно проста, изучив ее возможно выполнить кровельное покрытие индивидуального жилого или загородного дома своими руками. Если в чердаке или мансарде планируется постоянное пребывание людей, то покрытие необходимо утеплять. Подробнее рассмотрим технологию устройства утепленного и холодного покрытия. Обрешетка под профлист выполняется из обрезной доски сечением не менее 22х100 мм, в основном применяется доска 32х100 мм, или брус 40х40 мм. Обрешетка прибивается на контробрешетку, с определенным шагом, зависящим от марки листа и других показателей, которые были рассмотрены ранее. Обрешетку под профлист лучше выполнять сплошной на свесах, у конька и в зоне примыканий. Контробрешетка это бруски, которые прибиваются вдоль стропил. Контробрешетка крепит ветрогидрозащитную мембрану, которая прокладывается между ней и стропилами, а также создает зазор, обеспечивая вентиляцию подкровельного пространства. Это очень важный момент, так как на внутренней стороне профлистов неизбежно накапливается конденсат, капельки влаги, скапливающиеся на холодном металле. Вентиляция должна осуществляется через специальные зазоры на коньковых и карнизных участках крыши. Если покрытие утепленное, то следующий шаг — это эффективная теплоизоляция, которая укладывается между стропилами, и подшивается со стороны помещений доской или гипсокартоном, между утеплителем и внутренней обшивкой необходимо предусматривать пароизоляцию.
Монтаж покрытия
После того как выполнены все нижележащие конструкции, можно переходить непосредственно к укладке листов. Для тех, кто делает это своими руками необходимо знать ряд правил, которые необходимо соблюсти для получения надежного и долговечного покрытия. Перед монтажом профлиста полезно будет начертить схему раскладки профлистов, учитывая правила нахлеста, для точного подсчета количества листов и погонажных материалов, таких как карнизные, коньковые, торцевые планки. Если скат крыши не перекрывается одним листом профлиста, то стык между двумя листами обязательно должен находиться на опоре (обрешетке), нахлест листов должен составлять не менее 20 см, при небольших углах крыши стык необходимо обрабатывать герметиком. Между собой, вдоль ската кровли, профнастил скрепляются комбинированными заклепками. Шаг должен быть 300–500 мм, нахлест выполняется на один гофр. Профлист крепится к обрешетке с шагом через гофр специальными самонарезающими болтами с прокладкой из неопреновой резины, она защищает прокол от попадания влаги под покрытие. При толщине металла от 0.5 мм и выше удобнее предварительно выполнять отверстия электроинструментом. Схема раскладки осуществляется вдоль карнизной линии, листы укладываются и скрепляются несколькими шурупами по верхним гофрам между собой в районе конька, после того как скреплены и выравненны между собой 3-4 листа, все они крепятся к обрешетке, последующий лист крепится сначала к предыдущему листу, а потом к обрешетке. При покрытии крыши своими руками необходимо задействовать минимум двух человек. Карнизный свес листов осуществляется за счет выноса за поверхность стены стропил или кобылок стропильной системы и обрешетки по ним, в карнизном узле оставляется зазор для вентиляции подкровельного пространства. Он осуществляется за счет свободного прилегания карнизной планки к зазору для вентиляции, созданному за счет контробрешетки. В районе конька между листами также устраивается зазор для вентиляции, за счет того, что листы профлиста не доходят друг до друга. Необходимо также отдельное внимание уделить последовательности монтажа погонажных изделий необходимых для кровельного покрытия. Погонажные изделия защищают кровельное покрытие от ветра и осадков, и придают крыше законченный аккуратный вид, их также несложно будет установить своими руками. Карнизная планка устанавливается самой первой, еще до монтажа профлистов, она крепится к крайней обрешетке, и нависая над зазором для вентиляции, защищает подкровельное пространство от воздействия дождя и ветра. Важным моментом является свес гидроветрозащитной мембраны поверх планки, чтобы выводить конденсат непосредственно на улицу. Торцевые планки монтируются после устройства покрытия, они прикрывают торцевые края профлистов от поддувания ветра и попадания воды под крышу. Планки крепятся к крайним гофрам листов и к деревянному основанию саморезами. Нахлест планок между собой по длине должен быть 10 см. Коньковые планки устанавливаются в последнюю очередь. Они прикрепляются к верхней части гофра комбинированными заклепками через гофр, между коньковым профилем и профлистами обязательно прокладывается уплотнитель. Нахлест планок также составляет 10 см. В необходимых местах для предотвращения падения снега, возможно, устанавливать снегозадержатели. Нижний край снегозадержателей крепится саморезами в каждую вторую верхнюю волну, если снегозадержатель уголковый, и в нижнюю волну, если он трубчатый. Производители сейчас предлагают большое разнообразие цветов и оттенков. На листы наносятся декоративные лакокрасочные или полимерные покрытия, что актуально для кровель или стеновых ограждений. Окрашенная поверхность листов дополнительно покрывается предохранительной пленкой, она удаляется с листов после монтажа. При соблюдении всех правил сделать кровлю из профлиста своими руками вполне по силам каждому.
Пошаговый монтаж кровли из профлиста
Профнастил довольно прост, и его с успехом используют при кровельных работах. Профлисты при правильном монтаже становятся надежным высокопрочным настилом. У этого материала высокая сопротивляемость к негативным следствиям погодных факторов и способность выдержать достаточно сильные нагрузки, включая динамические.
О монтаже и креплении: устройство слоев и крепежи ↑
Правильно выполненная кровля из профлиста должна изнутри наружу иметь следующие слои:
- Пароизолирующую пленку. Благодаря пароизоляции, влага изнутри здания не проникает в слой утеплителя. Ее стелят по обрешетке, причем с небольшим провисанием для обеспечения вентиляции.
- Теплоизоляцию. Листы утеплителя или ленты в случае рулонных материалов обычно очень плотно укладывают поперек направления профлистов.
- Если угол уклона маленький – слой гидроизоляции. В качестве гидроизолятора, как правило, выступает пленка. От влаги можно защитить также при помощи битумной мастики или других подобных материалов.
- И, наконец, непосредственно сам монтаж.
Как крепить на крышу
[stextbox id=»informat»]Монтаж кровли из профлиста относится к высотным работам, следовательно требует неукоснительного соблюдения техники безопасности, например, использования монтажных поясов и других страховочных приспособлений, а иногда и защитных ограждений.[/stextbox]
Работают с профнастилом в нескользкой обуви. Она должна быть в то же время и мягкая, чтобы ненароком не повредить защитного покрытия листов. Если что-то такое и произошло – дефект заделывается специальным составом.
Профнастил крепят, как правило, посредством саморезов, значительно реже используют гвозди (под их шляпку подкладывают прокладки из резины или полимера).
В процессе монтажа приходится резать листы и комплектовать под конфигурацию кровли. Для этого можно использовать: высокоскоростную твердосплавную дисковую электропилу, мелкозубчатую ножовку по металлу, ножницы по жести, специальные электрорезаки.
[stextbox id=»informat»]Внимание! Использовать абразивные инструменты, к примеру, «болгарку» запрещено. Бытует мнение, что ее можно использовать, если впоследствии нанести на срез изоляцию, но это не совсем так. При такой резке металл нагревается, со всеми вытекающими последствиями – при перегреве сталь становится хрупкой, теряется ее стойкость к коррозии, цинковое покрытие испаряется, лишив тем самым материал защиты, даже если сверху нанесен дополнительной слой изоляции – он тоже сгорает. В итоге, место среза может снизить в целом срок службы кровли в несколько раз.[/stextbox]
Технология выполнения кровельных работ ↑
Работы начинают с одного торца, с его нижнего угла. Кровля может предусматривать несколько рядов или состоять из одного ряда. Так или иначе, в нижнем ряду их устанавливают со свесом (отступом) от планки карниза на 35-40 мм. Лист к планке, последней к краю, крепят в дно каждой из вторых волн.
Окончательно закрепив весь торцовый лист или ряд, с боков торцевые доски зашивают ветровым уголком.
Кровля из профлиста укладывается и продольными, и поперечными рядами. Единственное о чем нельзя при этом забывать, что нахлест вдоль (по горизонтали) всегда выполняют в одну сторону, и совершенно неважно в какую. В противном случае, нахлест по вертикали (поперек) осуществляют всегда за счет расположенного выше листа.
Каждый следующий из листов при этом имеет перекрытие: с одного бока и снизу – перекрывает примыкающие, а с другой стороны и сверху – соседние примыкающие профлисты перекрывают его.
При нахлесте придерживаются следующих правил:
- по горизонтали – лист, который накрывает, заходит на накрываемый, если не использовать уплотняющую прокладку, на две волны и на одну волну с таковой;
- по вертикали – лист сверху перекрывает нижний самое меньшее на 200 мм. Если уклон крыши не менее 16%, допускается заход на одну волну и без уплотнителя.
Профлисты, которые укладывают от края, сначала крепят строго посередине со «свободного» конца кромки при помощи одного самореза. В этом случае лист можно будет вращать, чтобы выравнять в соответствии с карнизом. После этого соседние укладывают по выбранной схеме, выравнивают и так же крепят.
В первом — саморез ввинчивается в прогиб, а последующие укладывают внахлест и закрепляют при помощи тех же саморезов по углам. Между элементами крепежа расстояние должно составлять примерно 55 см. При использовании вертикального уплотнения промежуток сокращается до 30 см. После того, как первые четыре профлиста уложены и выровнены, их надежно закрепляют на обрешетке из расчета порядка 4-6 саморезов.
Второй уровень начинают укладывать с того, как закрепляют его первый лист к первому уже уложенному предыдущего ряда и затем привинчивают к обрешетке. Уложив основное полотно покрытия, устанавливают коньковые и торцевые планки. При этом коньковую планку не уплотняют. Это необходимо, чтобы рельеф профиля оставлял щели для осуществления свободной вентиляции в подкровельном пространстве. Покрытие крыши профилирующим листом завершают устройством проходов для дымоходов и других подобных коммуникаций.
© 2017 stylekrov.ru
Статьи по теме:
Как покрасить оцинкованное железо:от выбора краски до покраски Советы как сделать правильно крышу из металлочерепицы Кровля фальцевая металлическая: описание, технология монтажа Профиль для профнастила: разновидности листа
Устройство кровли из профлиста по деревянной обрешетке: инструкция, технология
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
Источники: http://prokryshi.ru/krovelnye-pokrytija/profnastil/ustrojstvo-kryshi-iz-profnastila-skhema.html, http://stylekrov.ru/poshagovyj-montazh-krovli-iz-proflista.html, http://fb.ru/article/246027/ustroystvo-krovli-iz-proflista-po-derevyannoy-obreshetke-instruktsiya-tehnologiya
Устройство крыши из профнастила (профлиста): схема, технология
Профлист — это современный строительный материал, широко используемый в строительстве несущих и ограждающих конструкций зданий и сооружений. Он представляет собой гнутый стальной листовой профиль с трапециевидными гофрами. Устройство кровли из профнастила достаточно распространено, из него устраивают покрытия как холодных, так и утепленных крыш разных назначений и конфигураций, благодаря легкости монтажа и несложной технологии устройства это возможно сделать своими руками.Область применения
Устройство кровли из профнастила применяется для односкатных, двускатных и многоскатных крыш, имеющих уклон не менее 12 градусов (20%) и выше. Покрытие кровли из профлиста благодаря долговечности, малому весу, легкости монтажа, активно используют в жилых, общественных и производственных зданиях, сооружениях. Для домов из блоков и кирпича, с деревянной обрешеткой по стропильной системе кровлю из профлиста можно делать для утепленных или холодных покрытий. Также профлист часто служит покрытием навесов и козырьков. Устройство крыши из профнастила целесообразно в зданиях со стенами из сэндвич панелей или стен поэлементной сборки. Стены и покрытие в таких зданиях представляет собой слоистую конструкцию, в которой между обшивками из профлиста закладывается эффективная теплоизоляция. Несущими конструкциями для покрытия из профлиста в таких зданиях служат металлические прогоны по металлическим фермам или рамам. Если вы задумали покрыть крышу своими руками, первым делом нужно выбрать профлист, для этого необходимо более детально разобраться в условиях применения данного материала при устройстве кровельного покрытия. В зависимости от расположения в конструкции и испытываемых нагрузок профлисты выпускают нескольких видов:- стеновой профлист, маркируемый буквой С, имеет высоту сечения от 10 до 44 см, и толщину металла от 0.6 до 0.7 мм;
- несущий настил, маркируемый буквой Н, с высотой от 57 до 75 мм, и толщиной металла от 0.6 до 0.9 мм;
- существует также универсальный профлист с маркировкой НС, он имеет высоту гофра 34–44 см, и толщину 0.6–0.8 мм.
Конструкция крыши
Технология устройства кровли из профнастила достаточно проста, изучив ее возможно выполнить кровельное покрытие индивидуального жилого или загородного дома своими руками. Если в чердаке или мансарде планируется постоянное пребывание людей, то покрытие необходимо утеплять. Подробнее рассмотрим технологию устройства утепленного и холодного покрытия. Обрешетка под профлист выполняется из обрезной доски сечением не менее 22х100 мм, в основном применяется доска 32х100 мм, или брус 40х40 мм. Обрешетка прибивается на контробрешетку, с определенным шагом, зависящим от марки листа и других показателей, которые были рассмотрены ранее. Обрешетку под профлист лучше выполнять сплошной на свесах, у конька и в зоне примыканий. Контробрешетка это бруски, которые прибиваются вдоль стропил. Контробрешетка крепит ветрогидрозащитную мембрану, которая прокладывается между ней и стропилами, а также создает зазор, обеспечивая вентиляцию подкровельного пространства. Это очень важный момент, так как на внутренней стороне профлистов неизбежно накапливается конденсат, капельки влаги, скапливающиеся на холодном металле. Вентиляция должна осуществляется через специальные зазоры на коньковых и карнизных участках крыши. Если покрытие утепленное, то следующий шаг — это эффективная теплоизоляция, которая укладывается между стропилами, и подшивается со стороны помещений доской или гипсокартоном, между утеплителем и внутренней обшивкой необходимо предусматривать пароизоляцию.Монтаж покрытия
После того как выполнены все нижележащие конструкции, можно переходить непосредственно к укладке листов. Для тех, кто делает это своими руками необходимо знать ряд правил, которые необходимо соблюсти для получения надежного и долговечного покрытия. Перед монтажом профлиста полезно будет начертить схему раскладки профлистов, учитывая правила нахлеста, для точного подсчета количества листов и погонажных материалов, таких как карнизные, коньковые, торцевые планки. Если скат крыши не перекрывается одним листом профлиста, то стык между двумя листами обязательно должен находиться на опоре (обрешетке), нахлест листов должен составлять не менее 20 см, при небольших углах крыши стык необходимо обрабатывать герметиком. Между собой, вдоль ската кровли, профнастил скрепляются комбинированными заклепками. Шаг должен быть 300–500 мм, нахлест выполняется на один гофр. Профлист крепится к обрешетке с шагом через гофр специальными самонарезающими болтами с прокладкой из неопреновой резины, она защищает прокол от попадания влаги под покрытие. При толщине металла от 0.5 мм и выше удобнее предварительно выполнять отверстия электроинструментом. Схема раскладки осуществляется вдоль карнизной линии, листы укладываются и скрепляются несколькими шурупами по верхним гофрам между собой в районе конька, после того как скреплены и выравненны между собой 3-4 листа, все они крепятся к обрешетке, последующий лист крепится сначала к предыдущему листу, а потом к обрешетке. При покрытии крыши своими руками необходимо задействовать минимум двух человек. Карнизный свес листов осуществляется за счет выноса за поверхность стены стропил или кобылок стропильной системы и обрешетки по ним, в карнизном узле оставляется зазор для вентиляции подкровельного пространства. Он осуществляется за счет свободного прилегания карнизной планки к зазору для вентиляции, созданному за счет контробрешетки. В районе конька между листами также устраивается зазор для вентиляции, за счет того, что листы профлиста не доходят друг до друга.Необходимо также отдельное внимание уделить последовательности монтажа погонажных изделий необходимых для кровельного покрытия. Погонажные изделия защищают кровельное покрытие от ветра и осадков, и придают крыше законченный аккуратный вид, их также несложно будет установить своими руками.Карнизная планка устанавливается самой первой, еще до монтажа профлистов, она крепится к крайней обрешетке, и нависая над зазором для вентиляции, защищает подкровельное пространство от воздействия дождя и ветра. Важным моментом является свес гидроветрозащитной мембраны поверх планки, чтобы выводить конденсат непосредственно на улицу. Торцевые планки монтируются после устройства покрытия, они прикрывают торцевые края профлистов от поддувания ветра и попадания воды под крышу. Планки крепятся к крайним гофрам листов и к деревянному основанию саморезами. Нахлест планок между собой по длине должен быть 10 см. Коньковые планки устанавливаются в последнюю очередь. Они прикрепляются к верхней части гофра комбинированными заклепками через гофр, между коньковым профилем и профлистами обязательно прокладывается уплотнитель. Нахлест планок также составляет 10 см. В необходимых местах для предотвращения падения снега, возможно, устанавливать снегозадержатели. Нижний край снегозадержателей крепится саморезами в каждую вторую верхнюю волну, если снегозадержатель уголковый, и в нижнюю волну, если он трубчатый. Производители сейчас предлагают большое разнообразие цветов и оттенков. На листы наносятся декоративные лакокрасочные или полимерные покрытия, что актуально для кровель или стеновых ограждений. Окрашенная поверхность листов дополнительно покрывается предохранительной пленкой, она удаляется с листов после монтажа. При соблюдении всех правил сделать кровлю из профлиста своими руками вполне по силам каждому.
устройство, технология кровельного монтажа, расчет
Одним из наиболее практичных как с точки зрения финансовых затрат, так и с точки зрения функциональности является кровля из профнастила: инструкция по монтажу такой кровли достаточно проста, а значит – смонтировать такую кровлю может практически каждый.
Ниже мы приводим рекомендацию по самостоятельному обустройству такой кровли.
Профнастил для кровли: свойства и преимущества
Для того чтобы эффективно работать с тем или иным материалом, необходимо уяснить для себя его основные характеристики. Именно поэтому для начала разберемся – что же представляет собой профнастил для кровли?
Профнастил – это материал, который производится из стального листа путем холодной штамповки. На стальном листе толщиной 0,5 – 1,2 мм формируются трапециевидные волны, которые выполняют роль ребер жесткости.
ПрофнастилОт толщины металла, конфигурации и размера ребер жесткости зависят эксплуатационные характеристики профнастила – чем толще метал и глубже профиль штамповки, тем прочнее будут возводимые кровли из профнастила.
Для защиты металла от коррозии вследствие контакта с атмосферной влагой профнастил покрывается цинковым, алюмоцинковым или полимерным покрытием. Также возможна комбинация данных покрытий: сегодня можно найти оцинкованный профнастил, который поверх слоя оцинковки покрыт декоративным полимером.
Почему же профнастил настолько популярен в качестве кровельного материала?
Объяснений этому несколько:
- Во-первых, кровельный профнастил обладает высокими эксплуатационными качествами: он устойчив к механическим повреждениям и атмосферным воздействиям, а также – долгое время сохраняет эстетичный внешний вид.
- Во-вторых, преимуществом является достаточно несложный монтаж — профнастил кровельный легко укладывается и закрепляется на скатах крыши, при этом обустроить надежную и герметичную кровлю достаточно легко.
- В-третьих, кровельный профнастил обладает небольшой массой, что существенно облегчает как подготовку к монтажу (значительно снижаются требования к прочности стропильной системы и обрешетки), так и сам монтаж кровли из профнастила.
Также не следует забывать и о экономической составляющей. Если вам нужна практичная, но в то же время недорогая кровля — профнастил является одним из лучших вариантов.
Подготовка к работам
Монтаж профнастилаОдно из достоинств профнастила – это широкий выбор типоразмеров плит кровельного профнастила, доступных на рынке. Вы всегда сможете найти материал, который устроит вас по конфигурации и размеру ребер жесткости, цвету, а главное – по размеру листов профнастила.
Для обустройства кровли лучше всего использовать листы профнастила, длина которых равна или несколько превышает длину ската кровли. В этом случае кровля получается без поперечных стыков и нахлестов, что существенно повышает ее гидроизоляционные характеристики.
Также при использовании цельных продольных плит существенно облегчается расчет кровли из профнастила: чтобы узнать необходимое к закупке число листов, достаточно просто поделить ширину ската на ширину одного профнастильного листа.
Обратите внимание! Большинство производителей профнастила указывают как номинальную (геометрическую) ширину, так и эффективную (с учетом нахлеста) ширину. Естественно, при расчете кровли ориентироваться нужно на вторую цифру.
Иногда при подготовке к кровельным работам возникает необходимость разрезать кровельный профнастил: размеры листа могут быть больше требуемых, или же необходимо вырезать паз под печную трубу, антенну и т.д.
Для резки профнастила понадобятся:
- Для профнастила на стальной основе до 0,6 мм – ножницы по металлу (или электроножницы, если нужно выполнить большой разрез, и при этом – получить чистую линию среза)
- Ножовка с мелкими зубьями
- Электролобзик с полотном по металлу
- Дисковая пила с мелкими зубьями
Обратите внимание! Использование для резки профнастила болгарки с абразивным кругом категорически запрещается.
Обрешетка под кровельный профнастил
ОбрешеткаЕсли в качестве кровельного материала используется кровельный профнастил — монтаж его производится на обрешетку, обустроенную либо непосредственно поверх стропил, либо (если крыша утепляется) – поверх утеплителя и гидроизоляции.
Для обрешетки нам понадобится:
- Брус 50х50 мм
- Доска 32х100 мм
- Листы ориентировано-стружечной плиты или влагостойкой фанеры 10 мм
Обрешетка может быть как сплошной, так и прореженной. Прореженная обрешетка устанавливается с шагом 50 мм, однако даже в этом случае в особо проблемных местах (вокруг дымоходов, на коньках, ребрах и в ендовах) обустраиваем сплошную обрешетку.
Перед обустройством обрешетки все деревянные детали обрабатываем антисептиками, предотвращающими гниение дерева, и противопожарными составами.
Поверх обрешетки можно уложить подкладку – супердиффузионную мембрану. Такая мембрана предотвращает образование конденсата, отрицательно влияющего на долговечность крыши из профнастила своими руками.
Мембрана фиксируется к лагам либо к обрешетке специальным гвоздями с широкой, плотно прилегающей шляпкой.
Поднимаем профнастил на крышу
Когда плиты профнастила подрезаны в размер и обрешетка полностью обустроена, можно приступать непосредственно к такому процессу, как монтаж стандартного профлиста на крышу.
Однако, иногда возникают затруднения с тем, чтобы поднять на крышу профнастил кровельный: монтаж часто проводится силами двух-трех человек, и для комфортной работы банально «не хватает рук».
Подъем профнастила по лагамЕсли вы работаете небольшой бригадой, то для подъема плит профнастила к месту монтажа можно воспользоваться лагами. Лаги устанавливаем таким образом, чтоб одним концом они упирались в землю, а другим – в карнизную планку ската крыши.
Расстояние между лагами должно быть несколько меньше ширины профнастильной плиты. С помощью такой системы можно вдвоем поднимать кровельный профлист для закрепления – благо, небольшой удельный вес материала это позволяет.
В качестве лаг можно использовать обычную лестницу без перил – так вашему напарнику, подающему листы профнастила снизу, будет еще удобнее.
Обратите внимание! В целях предотвращения несчастных случаев не следует поднимать профнастил (да и вообще — заниматься кровельными работами) в ветреную погоду.
Монтаж и закрепление профнастила
Ветровая планкаТехнология устройства кровли из профнастила следующая:
- Профнастил крепится на обрешетке с помощью специальных саморезов белого металла с буром. Наиболее ходовые размеры крепежа — 4,8х20 мм и 4,8х35 мм. Шляпки саморезов имеют шестигранную форму и оснащены неопреновой уплотнительной прокладкой.
Обратите внимание! Данная технология кровли из профнастила не предполагает излишне сильное затягивание саморезов, так как при переуплотнении прокладки ухудшаются ее гидроизоляционные характеристики.
- Закрепление плит профнастила начинаем с одного из торцов ската, при этом боковой нахлест должен составлять половину волны профиля. Для пологих скатов с углом уклона в 8 – 120 оптимальный нахлест составляет полторы волны – таким образом мы минимизируем вероятность протечки в зоне стыка плит.
- Профнастил закрепляем саморезом в нижнюю часть волны. В верхнюю часть крепим плиты профнастила в области нахлеста, а также – коньковые элементы. Для закрепления профнастила в верхнюю часть волны используем более длинные саморезы – 80 мм и более (в зависимости от профиля волны).
- Стыки (как продольные, так и поперечные) дополнительно уплотняем с помощью битумной мастики или уплотнительной самоклеящейся ленты.
- Фронтонные части кровли укрепляем с помощью ветровых накладок, главная задача которых – защитить профнастил от задувания ветром и разрушения. Накладки фиксируем саморезами с шагом 20 см.
- Отдельно перекрываем ендовы, ребра и узлы примыкания кровли к вертикальным поверхностям. Для перекрытия используем металлический профиль, дополнительно уплотненный битумной мастикой.
Кровля из профнастильных плит – хороший выбор с точки зрения экономичности, надежности и практичности возведенной крыши.
И даже если вы не будете заниматься обустройством кровли самостоятельно, а воспользуетесь услугами профессионалов – знания о том, каково устройство кровли из профнастила, будут вам очень полезны, так как вы сможете контролировать качество на любом этапе работы.
