Теплые полы технология: Поэтапная технология укладки водяного теплого пола

Водяной теплый пол: технология и принцип работы

Существуют разные мифы про теплые полы из Интернета, с которыми сталкиваются заказчики:

“Теплый пол не справится с отоплением, все равно нужны радиаторы” или же “Теплые полы нужны просто для комфорта, все равно нужны радиаторы”.  При современных технологиях строительства (хорошие утеплители, энергосберегающие окна, вентиляция) теплопотери дома обычно в среднем составляют до 40-50 Ватт\м2 отапливаемого метража при -22 градусах наружного воздуха. Теплые полы в большинстве случаев могут обеспечить до 70-80 Ватт теплосъема с метра квадратного. То есть обеспечить с запасом покрытие теплом даже при -22 на улице. Да, бывают помещения, в которых теплых полов не хватает. Но это скорее исключение, чем правило. И правильное проектирования решает эту задачу.

“Теплые полы нельзя в делать в спальне”. Якобы происходит какой-то “перегрев головы”. Максимальная температура поверхности водяного теплого пола для жилых помещений составляет 26 градусов согласно нормативу.

Для нежилых помещений с временным пребыванием (санузлы, бассейны с плиткой) допускается до 29 градусов. Даже при большом желании невозможно “перегреть” воздух или мебель в помещении. Второй аргумент – комнатные термостаты, которые регулируют температуру помещений. Просто установите в спальне комфортную температуру для сна 18-20 градусов. А в других помещениях нужные Вам температурные режимы.

Нельзя размещать под мебелью, она испортится. Этот миф еще гуляет со времен когда на рынке был только электрический теплый пол, который сильно разогревался и применялся только под плитку. Возвращаясь к аргументу температуры поверхности водяного теплого пола: она составляет 26-27 градусов максимум в самый холодный день зимы. Может ли испортится мебель от 27 градусов? Ответ очевиден. Да, удельная теплоотдача с метра квадратного под мебелью будет меньше. Но это просто учитывается при проектировании!

“Теплые полы поднимают пыль еще хуже чем радиаторы”. Для того чтобы ответить на это, просто нужно понять как идет циркуляция горячего воздуха (30-40 градусов) от радиатора вверх, и потом остывая охлажденный воздух “подтягивается под радиатор”. А теперь представьте равномерную низкотемпературную конвекцию тепла от теплых полов. И Вам сразу станет понятно, – от чего циркуляция пыли больше: от радиатора или теплого пола.

Какая пошаговая технология монтажа теплого пола из полипропиленовых труб?

Какая правильная последовательность выполнения работ по монтажу теплого пола

В первую очередь конечно нужен расчёты, сколько труб, количество, диаметр полипропиленовых труб, где именно будут находиться трубы тёплого пола, а где они не нужны (к примеру под мебелью) определяемся с шагом укладки труб и так далее.

А в целом все работы по монтажу тёплого водяного пола должны быть выполнены с соблюдением правильной последовательности.

Первое, это подготовка пола.

То есть поверхность должна быть ровная, если есть проблемы, то занимаемся ими, частичный ремонт, или новая стяжка.

Следующий шаг, это гидроизоляция.

Вариантов масса, но самый распространённый ПВХ плёнка с нахлёстом на стены, естественно внахлёст с проклейкой стыков.

Не забываем и о демпферной ленте по периметру помещения.

Следующий слой утеплитель (теплоизоляция), как правило это экструдированный пенополистирол.

Утеплитель есть, но этого мало, что бы тепло не уходило в пол, необходим отражающий слой.

Тут можно использовать пенофол (можно только пенофол, без экструдированого пенополистирола, смотрите уже сами).

Под стяжку идёт Пенофол AIR и никакой другой.

Пенофол укладывается встык, стыки проклеиваются фольгированной лентой.

Дальше армирующая сетка.

К сетки крепим полипропиленовые трубы.

Подключаем полы к коллектору.

Проводим испытание.

Всё нормально, заливаем стяжку.

Стяжка высохла, кладём финишное покрытие.

Это вкратце, а мелочей в этой работе множество, я бы не советовал делать тёплые полы из пропиленовых труб самостоятельно.

и как правильно паять полипропиленоые трубы

Нужен специальный инструмент для соединения полипропиленовых труб (паяльник).

В продаже есть различные фитинги под полипропиленовые трубы.

Разогревается фитинг (в случае с полами это уголок 90-о градусов), разогревается труба, затем соединяются.

Технология укладки водяного теплого пола своими руками пошагово! —

способы, как правильно это сделать, технология, проект

Оглавление статьи:

Теплые полы в последнее время приобрели значительную популярность. В отличие от центральной системы отопления технологии теплых водяных полов имеют массу преимуществ, главное из которых – обеспечение оптимальной температуры в нижней части помещения. Гораздо приятнее ощущать под ногами теплое покрытие, чем холодный ламинат. Процесс укладки теплого водяного пола достаточно сложен, а также требует значительных финансовых затрат со стороны хозяина дома или квартиры.

Но все эти затраты при четком соблюдении всех этапов монтажных работ гарантируют вам комфортное и долговечное половое покрытие в вашем жилище.

Плюсы и минусы теплых полов

Теплые полы характеризуются несколькими преимуществами. Благодаря данной технологии можно обогревать достаточно большую площадь, не повышая резко расход теплоэнергии. Система водяного пола обеспечивает равномерный прогрев помещения, где отсутствуют перегретые или холодные участки. В случае с центральной системой отопления воздух у батарей постоянно перегревается, а внизу у пола остается холодным. Использование теплого водяного пола помогает создать в помещении комфортные для проживания условия.

Если теплый пол сделать с соблюдением всех технических требований, то прослужит он вам очень долго, а также поможет сохранять в комнате оптимальный уровень влажности и бороться с сыростью, что продлит срок службы напольного покрытия и внутренней отделки помещения. Специальное техническое обслуживание для таких полов не требуется.

У теплых водяных полов есть и существенные минусы. Монтаж такого покрытия представляет собой сложный процесс, включающий использование гидроизоляции, укладку армирующего материала и самой трубы, заливку стяжки. Выход из строя одного из участков пола приводит к тому, что использовать систему нагрева дальше нельзя. Ремонт теплого пола является очень неприятным и затратным мероприятием, так как для устранения поломки придется вскрывать все покрытие.

Технологии укладки

Если вы решили сделать дома теплое покрытие, то следует внимательно познакомиться с существующими вариантами укладки пола и схемами укладки трубы. Технология укладки теплого пола бывает двух видов: бетонная и настильная. При возведении теплых покрытий используется либо одна, либо другая – в зависимости от размеров комнаты, типа пола, материала перекрытия и уровня прочности несущих конструкций.

Схема конструкции

Бетонная система пола включает в себя использование бетонной стяжки, которая делается поверх трубы-теплоносителя. Стяжка в данном случае является средой, которая распределяет тепло от трубы по всех поверхности. Использование бетонной стяжки в качестве распределителя тепла вполне оправдано: этот материал характеризуется высокой теплоемкостью, прочностью и плотностью. Он не только распределяет тепло на весь пол, по и защищает теплоноситель от механического воздействия извне.

Минусом бетонной стяжки является ее вес.

Такое покрытие делает конструкцию пола тяжелой, а слой бетона поверх трубы забирает на себя сантиметры высоты комнаты. Если помещение имеет низкие потолки, а плиты перекрытия не рекомендуется дополнительно нагружать, в качестве решения проблемы применяется настильная система теплого пола.

Проект возведения теплого водяного пола предполагает также выбор схемы укладки трубы-теплоносителя. Двумя самыми распространенными схемами считаются «спираль» и «змейка». «Змейка» монтируется довольно просто и быстро, этот способ укладки трубы используют при ограниченных сроках работ. Схема «спираль» обеспечивает более равномерный прогрев комнаты, поэтому ее используют в помещениях, где имеются промерзающие зоны.

Бетонная система укладки пола

Монтаж теплого водяного пола включает в себя несколько этапов, первым из которых является подготовка основания под укладку теплоносителя. В ходе подготовительных работ измеряют размеры комнаты и разделяют ее на отдельные участки эти участки в дальнейшем необходимо отбить деформационными швами, чтобы исключить риск растрескивания бетона при высыхании раствора.

Перед укладкой теплого пола старое покрытие следует полностью удалить, а основание под ним очистить от мусора и обработать строительным пылесосом, чтобы удалить всю пыль.После очистки важно проконтролировать горизонтальность поверхности.

Если на поверхности основы есть перепады, их требуется устранить, используя стяжку. Почему следует уделить внимание этому этапу? Каждый этап работ должен быть выполнен максимально правильно, так как любое нарушение технологии приведет к некачественной работе теплого пола.

Если не убрать перепады уровней на основании, то при укладке трубы некоторые ее участки окажутся ниже необходимого уровня, и пол в этих местах будет плохо прогреваться.

Способы укладки конструкции пола несколько отличаются между собой, но для любого теплого пола следует позаботиться о гидроизоляционном слое. Чаще всего для этого используется полиэтиленовая пленка, стыки которой проклеиваются с помощью клейкой ленты. Стены комнаты по периметру оклеиваются демпферной лентой, задача которой – предотвратить потери тепла через стены и уберечь их от теплового расширения бетонного слоя.

Извините, ничего не найдено.

На пленку укладывается теплоизолирующий материал, в качестве которого может выступать минвата, пенополистирол, пеноплекс и другие современные утеплители. Размер слоя теплоизоляции напрямую зависит от типа основы для пола. Если пол будет монтироваться по грунту или на холодный подпол, то специалисты рекомендуют настилать утеплитель слоем в 10 см. Если под полом будет находиться отапливаемое помещение, то толщина теплоизоляции может быть гораздо меньше.

Материал для теплоизоляции.

Вместо полиэтиленовой пленки можно использовать материал с фольгированным слоем. Фольга будет выполнять свойства отражателя, тем самым сохраняя тепло внутри помещения. После того как монтаж гидро- и теплоизоляции закончен, поверх них укладывают армирующий материал. Чаще всего это сетка 15х15 см.

Технология укладки труб для теплого водяного пола может быть разной.

Вы можете использовать и стандартные спираль и змейку, и сделанные на их основе меандр и спираль со смещенным центром. Если площадь пола в комнате небольшая, то можно использовать змейку, так как для нее используется труба меньших размеров. Минусом этого способа укладки теплоносителя является то, что вода успевает остыть, пока перемещается по трубе.

Мат теплоизоляционный.

В больших помещениях применяется меандр – двойная змейка. В этой схеме холодные и горячие трубы чередуются друг с другом, что обеспечивает равномерное распределение тепла по поверхности пола. В этом случае расход трубы будет наибольшим.

Рациональным вариантом специалисты признают спираль, сочетающую в себе две главных плюса: равномерный прогрев пола и оптимальный расход теплоносителя.

На сегодняшний день самым популярным вариантом теплоносителя является металлопластиковая труба с прослойкой из алюминия. Чем она так хороша? Труба легко гнется и держит формы, что очень важно в процессе монтажа, а также за счет слоя из алюминия характеризуется высокой теплопроводностью.

При выборе труб для теплого водяного пола обратите внимание на такую их характеристику как минимальный радиус изгиба. При укладке трубы на армирующий материал не делайте изгибы с радиусом меньше того, который указал производитель. Нарушение этого параметра при монтаже трубы приведет к ее деформации и разрыву. Качественные материалы и соблюдение рекомендаций по их установке гарантируют высокое качество теплого пола и длительный срок его эксплуатации.

Как правильно завершить укладку трубы? Чтобы сделать качественный теплый водяной пол, необходимо после монтажа теплоносителя проверить его работоспособность. Вода подается в смонтированную систему под давлением, превышающим рабочие показатели. Испытание проводится в течение суток, а затем повторяется еще раз. На этом этапе работ необходимо выявить все ошибки и недоделки. Все обнаруженные слабые места следует исключить. Если этого не сделать или вовсе пренебречь проверкой системы теплоносителя, то устранить ошибки после высыхания стяжку будет просто невозможно – придется вскрывать пол и делать его заново.

Если вы убедились в надежности смонтированного контура отопления пола, то можно переходить к заливке самой бетонной стяжки. Стяжку выполняют при включенной системе отопления в условиях рабочего режима.

Крепление трубы к армирующей сетке.

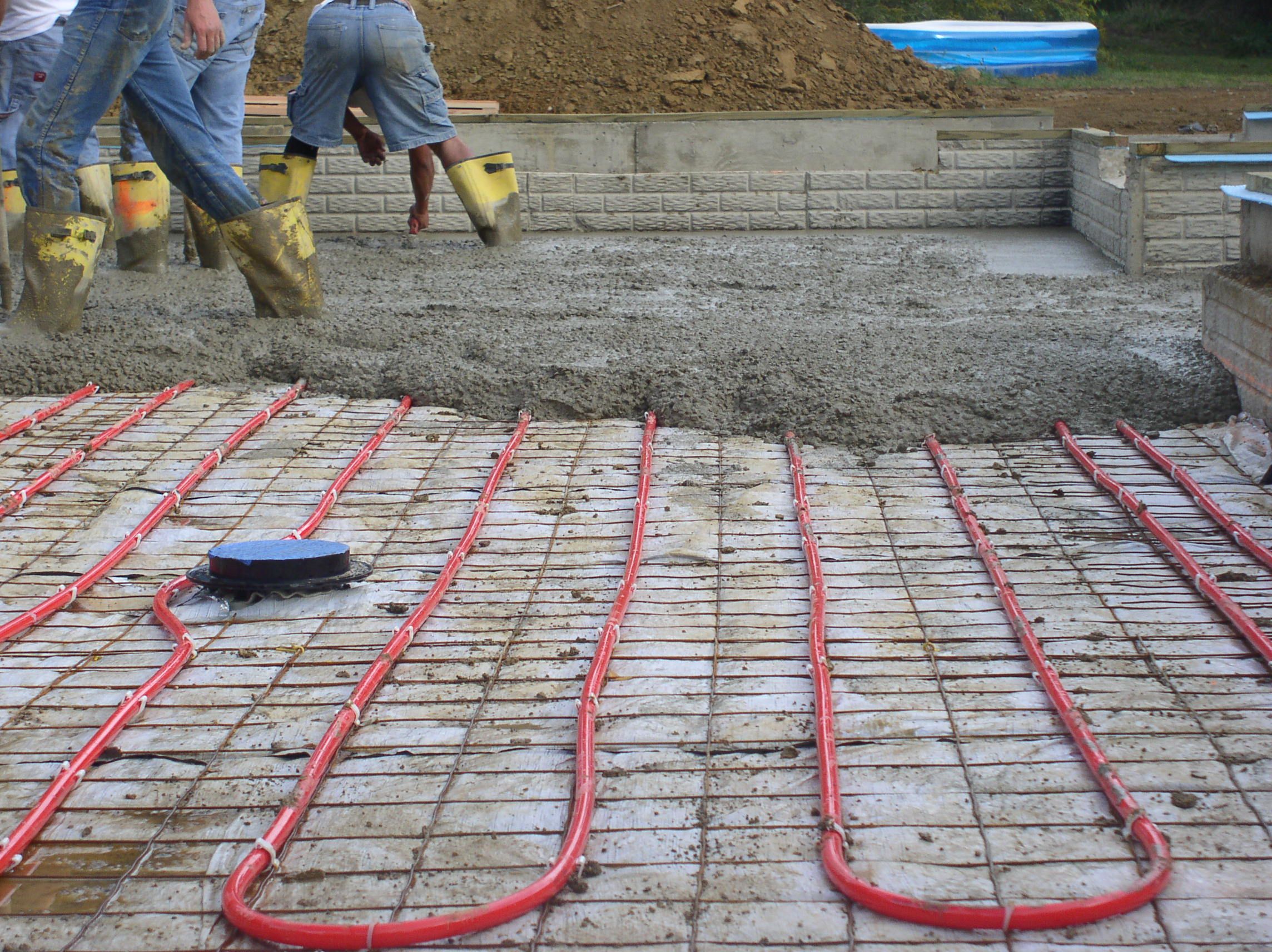

Заливка должна осуществляться таким образом, чтобы над трубой толщина бетона составляла 3 см. Если возможность сделать такой слой бетона отсутствует, то перед стяжкой теплоноситель дополнительно армируется металлической сеткой сверху.Бетонный раствор рекомендуется готовить с добавлением пластификаторов, эти вещества повысят эластичность и прочность стяжки.

Заливка производится только из свежего раствора, выравнивается, а затем сушится в течение месяца. При этом рекомендуется сначала привести трубы в пониженный температурный режим, а по истечении 3-5 дней начать постепенное увеличение температуры до рабочих показателей.

Настильная система укладки пола

Способы укладки, применяемые для монтажа теплого водяного пола, отличаются тем, что в случае настильной системы в силу каких-либо причин не используется бетонная стяжка. Причины могут иметь разный характер. Чаще всего настильная система применяется при низких потолках, когда заливка стяжки «съесть» дефицитные сантиметры высоты комнаты, и при критичных сроках работ, когда на заливку и сушку стяжки нет времени.

Настильная система обычно реализуется на практике с помощью полистирольных плит с алюминиевыми пластинами, способствующими равномерному распределению тепла от труб по полу. Алгоритм монтажных работ частично повторяет этапы бетонной системы укладки пола. Сначала очищается и выравнивается основание пола, затем на него укладываются полистирольные плиты. Труба-теплоноситель укладывается на слой полистирола и прокладывается пластина из алюминия. После завершения этих работ и проверки работы контура можно переходить к монтажу финишного покрытия пола из многослойной фанеры или листов ГВЛ.

Преимуществом настильной системы укладки пола является возможность начала ее эксплуатации сразу после монтажа. При бетонной стяжке придется ждать полного высыхания раствора.

Каждый сам решает, как укладывать в своем доме теплый водяной пол. Если есть возможность использовать бетонную стяжку, то лучше потратить время на более прочный и качественный вариант теплого пола. Если имеются ограничения в виде высоты потолков, слабых перекрытия или просто дефицита времени – выбирайте настильную систему теплого пола. При правильном монтаже она обеспечит такие же комфортные условия температурного режима, как и при бетонной стяжке.

Шаг укладки трубы для теплого пола водяного. Улитка, или спираль

Шаг укладки трубы для теплого пола водяного.

Улитка, или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям . Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Схема укладки трубы водяного теплого пола улиткой позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Еще одно достоинство — это то, что способ укладки труб теплого пола спиралью позволяет использовать любой шаг между трубами. Например, можно с успехом уложить трубы с шагом от 10 мм до любого нужного шага. На заре карьеры мы монтировали спирали с шагом 100 мм, но потом благодаря расчетам пришли к выводу, что для нашего  региона это много и стали монтировать спираль с шагом 150 мм. При этом мощность 1 квадратного метра теплого пола составляет 60-65 Вт. При норме 45 Вт. Мы получили 50 % запас мощности.

Укладка трубы теплого пола улиткой. Основные схемы монтажа системы нагрева полов

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

1. Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
2. При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.

Расчет шага укладки водяного теплого пола. От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений.

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды.

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв. м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года.

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Шаг укладки электрического теплого пола.

Укладка и подключение электрического теплого пола

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру.  Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Источник: https://doma-otido.ru/novosti/shag-truby-vodyanogo-teplogo-pola-opredelyaem-rasstoyanie-mezhdu-trubami-teplogo-pola

Теплый пол расстояние между витками. Основные параметры, влияющие на определение шага раскладки труб

Расстояние между трубами теплого пола определяется исходя из следующих параметров, являющихся основными:

• площади комнаты;
• вида и диаметра труб, используемых в отопительной системе;

Определение площади комнаты

Чтобы рассчитать шаг трубы теплого пола в зависимости от площади помещения, необходимо на первоначальной стадии определить саму площадь. Произвести расчет можно по простейшей геометрической формуле:

Площадь = ширина * длина.

Как самостоятельно рассчитать площадь отапливаемого помещения

Специалисты рекомендуют уменьшить полученный показатель на площадь, занимаемую большой мебелью. Подогрев пола под мебелью не целесообразен, так как может привести к деформации, а сокращение площади позволит сэкономить денежные средства, требующиеся на обустройство пола.

С учетом полученных результатов можно определить наиболее оптимальный шаг прокладки витков трубопровода.

Влияние вида

Шаг труб водяного теплого пола также определяется исходя из материала изделия, а точнее от коэффициента его теплопроводности, и диаметра трубы.

Самым высоким значением коэффициента обладают медные и гофрированные нержавеющие трубы. Далее убывание рассматриваемого параметра происходит по следующей схеме:

• металлопластиковые ;
• полиэтиленовые;
• полипропиленовые.

То есть, наименьшим коэффициентом теплоотдачи обладают полипропиленовые трубы, которые и рекомендуется использовать для организации отопительной системы только в исключительных случаях.

Чем выше коэффициент теплоотдачи, тем с большим расстоянием можно укладывать трубы и наоборот. Таким образом, чем меньшего диаметра применяются трубы, тем меньше должен быть шаг укладки.

Зависимость между шагом и температурой теплоносителя представлена в таблице.

Определение количества труб в зависимости от диаметра

При определенном диаметре труб шаг прокладки должен быть тем выше, чем выше средняя температура теплоносителя в системе.

Наиболее востребованными считаются трубы диаметром 16 мм. При этом шаг укладки составляет 250 мм – 300 мм в жилом помещении, 100 мм – 150 мм в ванной комнате и 300 мм – 350 мм в помещениях иного назначения.

Шаг теплого пола 20 см. Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
• При значении 15 см – 6,7 п.м.
• 20 см – 5 п.м.
• 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

1. Площадь комнаты составляет 10 кв. м.
2. Метраж до коллектора — 2 метра.
3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
5. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

1. Длина контура.
2. Равномерность распределения нагрузки.
3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Источник: https://doma-na-veka.ru/stati/shag-ukladki-vodyanoy-teplyy-pol-tehnologiya-montazha-vodyanogo-teplogo-pola

Видео самый эффективный шаг укладки теплого пола! Как не ошибиться

Водяной теплый пол – виды, особенности монтажа своими руками

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические  и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.

---

Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Реечная система монтажа
— Монтаж коллектора

---

Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

4. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

5. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки.

6. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Загрузка…

Теплый пол: затраты и способы экономии

Представьте себе, что вы первым делом заходите в ванную комнату утром, чтобы испытать не ледяную холодную плитку, а ощущение жаркого тепла. Вы можете получить эту роскошь, установив под плиткой систему лучистого подогрева пола. Тепло поднимается вверх через пол, чтобы согреть все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, не распространяют пыль и не вызывают сухость, ваши носовые пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливается при строительстве дома, вы также можете добавить систему лучистого теплого пола к уже существующему дому.Вот что нужно знать.

Типы излучающих полов

Излучающие полы, также называемые «черным теплым полом», бывают двух основных типов: электрические и водяные. В электрических системах используются подкладки или маты с подогревом для отвода тепла через пол, а в гидравлических системах тепло генерируется за счет пропускания горячей воды по трубам под полом. Вот некоторые ключевые отличия.

Электрический

• Легче в установке и дешевле, чем другие варианты.

• Идеально для дооснащения.

• Доступная опция для дополнительного отопления одной комнаты.

• Нет необходимости в установке водопровода или бойлера.

• Не является первичным источником тепла; обычно используется в качестве дополнительного тепла в холодных помещениях дома.

• Может быть дороже в эксплуатации, чем другие варианты.

Электрические лучистые полы с подогревом — идеальный способ добавить лучистые полы с подогревом всего в одну или несколько комнат.Поскольку этот вариант не требует дополнительной сантехники, установка, как правило, относительно проста. Однако вам, возможно, придется также покрыть расходы на новое напольное покрытие. Электрические коврики или подкладки обычно устанавливаются под напольным покрытием и над черновым полом — твердой поверхностью под полом — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic

• Может использоваться для обогрева всего дома.

• Обычно дешевле в эксплуатации, чем электрический.

• Обычно используется для отопления всего дома; не может быть легко установлен в одной комнате.

• Требуется бойлер для нагрева воды.

Гидравлический лучистый пол с подогревом, который отводит тепло за счет подачи горячей воды по трубам, залитым в бетон или закрепленным под деревянным черным полом, является наиболее экономичным вариантом обогрева полов всего дома и обычно используется в холодном климате. Но поскольку для этого требуется бойлер и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении.При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

Невероятный совет: лучистые полы с воздушным обогревом, которые нагнетают горячий воздух через трубы, заделанные в бетон под полом, являются третьим типом теплых полов. Но этот вариант редко устанавливается в домах в США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, согласно данным Министерства энергетики США.

Сколько стоит лучистый пол с подогревом?

Стоимость лучистого теплого пола во многом зависит от того, какой тип системы вы устанавливаете и сколько квадратных метров вы покрываете. Согласно веб-сайту HomeAdvisor, стоимость установки электрического теплого пола в среднем по стране составляет 11 долларов за квадратный фут; для гидронной установки — 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при укладке новых плиток, особенно в ванных комнатах и ​​примыкающих, где оно действует как дополнительное отопление для этих областей», — говорит Джош Бейсли, сметчик Building Specialists Inc.в долине Роанок в Вирджинии. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов. Он отмечает, что модернизировать полы с подогревом дороже, чем добавлять его во время первоначального строительства.

Напротив, гидравлические системы обычно устанавливаются так, чтобы они протекали по всему дому. По словам HomeAdvisor, для дома площадью 2400 квадратных футов система водяного водяного обогрева пола будет стоить от 14 000 до 48 000 долларов США в виде материалов и рабочего времени.

Дополнительные работы или материалы могут увеличить вашу общую стоимость.Для электрического водяного теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электричество, и работу должен будет выполнить электрик. Для гидронной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка бойлера, если у вас его нет, может добавить к проекту тысячи. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта водяного теплого пола

Выберите правильную систему

Первым шагом к планированию проекта водяного теплого пола является выбор системы, которая подходит именно вам.Для начала ответьте на следующие вопросы:

• Будет эта система для всего дома или только для отдельных комнат? Если вы добавляете водяной теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

• Какие дополнительные расходы могут потребоваться? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

• Насколько большим проектом вы готовы взяться? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы — дело дорогое и сложное.Чтобы согреть пальцы ног в ванной, электричество — более простой и, как правило, менее дорогой вариант.

Создайте бюджет

Сколько вы готовы потратить на систему теплого пола? После того, как вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по укладке полов для оценки.

Подрядчик рассмотрит все аспекты и сможет помочь вам изучить то, что вы, возможно, упустили, выбрать лучший подход и материалы для вашей ситуации и предложить решения для работы в рамках вашего бюджета.

Проведите свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вам следует работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому можно доверять:

• Спросите друзей, которые установили черный пол с подогревом, за рекомендациями. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремоделирования, также называемая NARI, если вы не можете получить рекомендации от своего сообщества.

• Посетите выставочный зал розничной торговли напольными покрытиями и спросите, устанавливают ли их установщики также системы отопления.

• Прочтите отзывы и отзывы любого подрядчика, которого вы рассматриваете. Поищите оценки и жалобы в Better Business Bureau.

• Встречаемся лично. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы экономии на лучистом подогреве пола

Ограничьте объем

Добавление электрического лучистого теплого пола всего в несколько небольших комнат, которым требуется дополнительное тепло, — простой и экономичный способ сократить как установку, так и операционные затраты.

Выбирайте напольное покрытие с умом

Покрытие вашей системы лучистого теплого пола ковровым покрытием снижает ее эффективность в отводе тепла и обогревании вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого выберите твердые напольные покрытия. Министерство энергетики отмечает, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола.

Сделайте часть самостоятельно

Поскольку установка лучистого теплого пола — сложный проект, обычно невозможно применять самостоятельный подход ко всему проекту без надлежащей подготовки и опыта.Однако вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

PEX Floor Radiant Heat. Установка системы лучистого обогрева пола PEX

Одно из самых популярных применений для модернизации и нового строительства — это размещение PEX под основным жилым пространством дома или офиса. На изображениях ниже показаны различные методы установки pex — щелкните изображение, чтобы увидеть более подробную информацию

Нажмите, чтобы развернуть галерею изображений

Установка системы теплого пола под полом — пути циркуляции тепла

Трубки из PEX для водяного отопления и аксессуары

Quantity X — трубки Hydronic Radiant Heat Pex и аксессуары

Quantity X — Изоляция из фольги с низким энергопотреблением для лучистого отопления

Quantity X — Скобы скольжения для трубок PEX

Quantity X — Коллекторы лучистого отопления PEX

Quantity X — Алюминиевые теплообменные пластины из полиэтиленгликоля и трубки из полиэтиленгликоля. Тепловая масса

Quantity X — Принадлежности для трубок PEX

X = различное количество необходимого продукта — в зависимости от фактической системы

Информация для каждого изображения — вы также можете нажать на изображение (я) выше, чтобы увидеть этот текст

Изображение 1:

Система лучистого теплого пола Pex может быть наиболее удобной, эффективной и часто может быть установлена ​​с меньшими затратами, чем другие гидравлические системы подачи тепла. Сияющее тепло пола распределяет тепло от ступней к голове. Ноги всегда теплее головы; это то, что нашему телу кажется естественным. Предметы, лежащие на полу, также заряжаются, усиливая эффект. Это позволяет нам работать с более низкими температурами по сравнению с системой принудительной подачи воздуха или жидкостными обогревателями плинтуса

.

Изображение 2:

Вы всегда должны уточнять у своего строителя или архитектора предполагаемое место сверления для вашего пола.Процесс начинается с просверливания необходимых отверстий, размещения коллектора в центре и присоединения первого участка к коллектору. Разматыватель PEX может значительно облегчить этот процесс. Очень важно разматывать PEX линейно, чтобы предотвратить перегиб.

Изображение 3:

На этом плане этажа показаны 4 петли, присоединенные к одному коллектору. Здесь коллектор расположен в центре пола, что позволяет легко поддерживать одинаковую длину петель. Типичная длина контура составляет от 200 до 300 футов максимум, при этом расстояние до циркуляционного насоса является частью максимальной длины контура. В HouseNeeds мы можем указать трубы, необходимые для конкретного применения.

Изображение 4:

Используется экструдированная пластина, очень толстая и надежно удерживает PEX в форме полумесяца. Экструдированные пластины сокращают время реакции пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Кроме того, трубка PEX будет лучше держаться на месте и, следовательно, будет работать тише.

Изображение 5:

Использование штампованных алюминиевых пластин, они тоньше, чем наши экструдированные пластины, но все же дают более быстрое время отклика для пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Трубки PEX не будут удерживаться так же хорошо, как экструдированные пластины, поэтому вы должны убедиться, что PEX находится прямо внутри пластин и выходит из них, чтобы уменьшить шум.

Изображение 6:

Скоба скольжения идеальна для модернизации, когда гвозди выступают вниз или есть беспокойство по поводу шума пластины теплопередачи. Сдвижные кронштейны стоят меньше, чем теплообменные пластины, и допускают более высокую температуру воды. Трубки PEX расположены под полом на скользящих кронштейнах, 8 дюймов по центру и 16 дюймов по центральным балкам. Кронштейны позволяют размещать PEX чуть ниже пола, чтобы он не касался, а затем застежки-молнии надежно удерживают вещи на месте.

Изображение 7:

Следует использовать защитную гильзу для предотвращения истирания кислородного барьера на PEX. Втулка разъемная и устанавливается после установки PEX. Здесь мы видим обратный ход первой петли и двух пролетов балок, соединенных в одну петлю.

Изображение 8:

PEX установлен, изоляция скреплена скобами под трубкой. Мы рекомендуем Low-e Foil Insulation

.

Изображение 9:

Изоляция из фольги для теплого пола настоятельно рекомендуется вместе с излучающим слоем пола. Изоляцию следует размещать как минимум на 4 дюйма ниже. Цель — застой воздуха, позволяющий подняться жаре. Размещение пены, покрытой фольгой, закрывает пространство и отправляет тепло. Примечание. Домовладелец сохранил всю проводку внизу, чтобы избежать нагрева проводов.

Изображение 10:

Коллектор PEX, питающий пол, находится в центральном пролете этого дома. Размещение коллекторов в центре позволяет петлям оставаться с рекомендованной длиной и достигать всех частей дома.Типичная длина петли для трубок диаметром 1/2 дюйма устанавливается от 200 до 300 футов, при этом расстояние до циркуляционного насоса является частью максимальной длины петли.

Изображение 11:

Излучающая установка под полом с теплообменными пластинами. Обратите внимание на розовую доску, используемую по периметру.

Водно-гликолевая система водяного теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяного теплого пола с водой / гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

• Дополнительный комфорт благодаря равномерному распределению тепла
• Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
• Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
• Экономия энергии (10% -20%) за счет более равномерного нагрева. Другие системы отопления имеют тенденцию нагревать стены и потолок.Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
• Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

• Нет, другая система отопления вам не понадобится. Если система хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
  • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков.Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

• Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.
• Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

• Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма.Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
• В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
• В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

• Для плит, которые необходимо изолировать, есть два разных способа крепления труб PEX.
  • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки

• Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами. Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

• При укладке труб на фанеру использование j-образного зажима — самый простой способ удержать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

• Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
• Создайте черный пол для прохода труб; вот состав пола: Балки — Светоотражающая изоляция пузыря, Трубы Pex / Деревянный Мех, Фанера (Фанера)
• Проложите трубы PEX между балками и изолируйте внизу светоотражающей пузырьковой изоляцией и ватой.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общую площадь рассчитываем, умноженную на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Перед заполнением труб и запуском системы необходимо подождать естественного высыхания бетона в течение 30 дней.

Нужно ли заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля я должен использовать в моей системе теплого пола?

• Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
• Используя смесь 70% воды и 30% гликоля, ваша система будет защищена от замерзания до -12 градусов Цельсия
• Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах диаметром 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой выбрать котел: Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

.

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра по

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А в чем толк от напольного датчика?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем установления минимума и максимума для бетонной плиты, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он остановится. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Как установить теплый пол на существующую бетонную плиту

У меня есть фундамент из бетонной плиты, и я хочу установить ламинат поверх него. Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые могут быть размещены непосредственно на существующей бетонной плите. Некоторые похожи на проволочную ограду, которую раскатывают по полу.Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным, — это системы, в которых горячая вода циркулирует через небольшие трубы под полом. Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола. Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

• Прикрепите фанерный черновой пол к бетонной плите.
• Прикрутите направляющую с предварительно вырезанными пазами для пластиковых труб к фанерному основанию.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
• Установите деревянный или ламинатный пол поверх рельсов.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области ремоделирования, Дэнни служил в качестве эксперта по обустройству дома для каналов CBS The Early Show и The Weather Channel более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Теплый пол 101: Гидравлический и электрический

Ищете инновационный способ утеплить свое пространство? Попробуйте теплый пол. Лучистые полы с подогревом являются передовым и все более популярным методом отопления как коммерческих, так и жилых домов, особенно в таких городах Монтаны, как Бозман и Биллингс.Устанавливая источник тепла в пол, а не полагаясь на горячую воду, электрический плинтус или обычное воздушное отопление, вы можете рассчитывать на комфортное, сбалансированное тепло во всем доме или здании. Если вы не знакомы с лучистым теплом, не переживайте. Мы объясним, как это работает, различия между системами водяного лучистого тепла и электрическими системами лучистого тепла, а также наиболее эффективные способы их установки.

Что такое лучистое отопление для пола?

Система лучистого теплого пола проста по своей концепции: тепло излучается вверх от пола, чтобы обогреть комнаты дома или здания.Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха. В результате лучистый пол с подогревом — невероятно удобный способ согреться. (Если вы никогда не ходили по полу с подогревом босиком, найдите пол с подогревом, снимите носки и поблагодарите нас позже.)

Существует два распространенных типа лучистых полов: водяное и электрическое. Каждый требует своего метода установки, и у каждого есть свои достоинства и недостатки.Мы дадим вам профессиональную оценку и того, и другого.

Гидравлическое отопление

Проще говоря, водяные лучистые полы с подогревом используют горячую воду. Горячая вода, вырабатываемая вашей котельной системой, циркулирует по трубам, установленным в полу, по всему зданию или дому. (Этот трубопровод также известен как PEX или полиэтилен с поперечными связями.)

Установить его можно несколькими способами:

• Под черным полом (скоба вверх)
• Поверх чернового пола с заливкой из легкого бетона или гипсокартона (тонкая плита)
• Вставьте систему в бетонный пол (плиту)

Гидравлические лучистые полы с подогревом — одно из самых эффективных и действенных средств обогрева вашего помещения. Необходимые материалы — бойлер, насос и различные гидравлические аксессуары — могут привести к увеличению затрат на предварительную установку, но вы можете сэкономить до 30% на эксплуатационных расходах по сравнению с обычными системами отопления.

Плюсы

• Более низкие эксплуатационные расходы: Гидравлическое лучистое отопление пола примерно на 30% эффективнее других традиционных систем. Это делает водяное отопление менее дорогим методом отопления всего здания или дома.

Минусы

• Более высокие начальные инвестиции : Процесс и компоненты для установки системы водяного отопления намного сложнее, чем для обычных систем отопления.
• Более высокое обслуживание: Как и в случае с любой другой сантехнической системой, техническое обслуживание необходимо для надлежащей эффективной работы. Обычно для обслуживания или ремонта требуется профессионал.

Электрическое отопление

Для электрического лучистого отопления используются электрические коврики, которые лежат прямо под напольным покрытием, обычно под кафельным полом.В большинстве случаев электрическое лучистое тепло наиболее эффективно только для обогрева пола; он не предназначен для обогрева всего здания или дома. По сути, для этого метода требуется всего три части: электрический коврик, термостат и датчик температуры. Термостат подключается к источнику питания и реагирует на показания датчика температуры, который подключается к тепловым кабелям в полу. Электрический обогреватель прост и удобен в установке. Главный недостаток? Резкий рост ваших счетов за электроэнергию.

Плюсы

• Менее затратно в установке: Процесс установки часто намного проще, чем в системе водяного отопления, требует более дешевых материалов, меньше работы и меньше времени.
• Низкие затраты на обслуживание: После установки электрического обогрева система практически не требует обслуживания.

Минусы

• Более высокие эксплуатационные расходы: Из-за стоимости электроэнергии обогрев всего дома или здания с помощью электрического лучистого отопления может стать дорогим.Альтернативой является обогрев только нескольких комнат, таких как ванные комнаты и подъезды, которые подвержены воздействию влаги или холода.
• Ремонт практически невозможен: Мы не можем приукрасить это. В случае выхода из строя электрического коврика вы не сможете произвести точечный ремонт — вам, скорее всего, придется заменить весь электрический коврик, в том числе заменить плиточные полы. Короче говоря, ремонт электрического лучистого отопления может быть чрезвычайно дорогим и трудоемким.

Заключение

Выбираете ли вы водяное или электрическое отопление, лучистое тепло станет ценным дополнением к вашему пространству.Однако, хотя установка этих систем может быть самостоятельным проектом, необходимо учитывать множество факторов. Свяжитесь с нами, если вы планируете установить систему лучистого отопления — мы будем рады помочь!

Сколько стоит теплый пол с подогревом? Плюсы и минусы

Излучающий пол с подогревом — альтернатива традиционному воздушному отоплению, когда теплообменник под полом обеспечивает тепло, — становится все популярнее, и у вас может возникнуть вопрос: сколько стоит излучающее отопление пола? Цена колеблется от 5 до 12 долларов за квадратный фут, хотя затраты на установку будут варьироваться в зависимости от типа лучистого теплого пола, который вы выберете.

«Когда дело доходит до ценообразования на теплый пол, существует множество переменных, — говорит Джулия Биллен из производителя лучистых полов Warmly Yours.

Но имейте в виду: хотя установка лучистого теплого пола дороже традиционных вентиляционных отверстий, она также на 30% более энергоэффективна (и может сократить ваши счета за отопление на треть). Причина: тепло исходит от земли, где находятся люди, вместо того, чтобы идти по воздуховодам вдоль потолка, теряя тепло по пути.

Еще одна приятная особенность лучистого теплого пола — это то, насколько хорошо он взаимодействует с солнечными батареями. Поскольку воду необходимо нагреть только до температуры от 100 до 120 градусов по Фаренгейту, легко использовать солнечную энергию напрямую — это может снизить ваши счета за отопление до нуля, когда светит солнце.

Итак, как именно работает лучистый пол с подогревом и насколько легко его можно встроить в дом? Вот краткое изложение того, чего ожидать.

Электрические лучистые полы с подогревом

Существуют два основных типа систем лучистого теплого пола: электрические и водяные.Электрические лучистые полы с подогревом представляют собой маты из электрических кабелей, которые проложены под выбранным вами полом.

Стоимость: Наборы ковриков «сделай сам» в хозяйственных магазинах и у онлайн-продавцов стоят от 5 до 11 долларов за квадратный фут (включая затраты на установку).

Плюсы: Легко установить. Если вы уже делаете ремонт в ванной или кухне и оставляете полы открытыми, это будет относительно доступная роскошь.

Минусы: Поскольку электричество дорогое, этот тип полов с подогревом лучше всего подходит для небольших помещений, таких как ванные комнаты, а не для системы отопления всего дома.

Гидравлический лучистый пол с подогревом

Гидравлический лучистый пол с подогревом — это то, что вам нужно, если вы ищете вариант отопления всего дома. В этом методе трубы с водой, нагретой водонагревателем или бойлером, проходят под полом.

Стоимость: Комплекты стоят от 6 до 12 долларов за квадратный фут (включая затраты на установку). Вам также понадобится достаточно большой водонагреватель или бойлер, чтобы справиться с дополнительной нагрузкой, а также термостаты, совместимые с датчиками пола.

Плюсы: Горячая вода намного эффективнее электричества для обогрева дома, что приводит к более низким счетам за электроэнергию.

Минусы: Самый простой способ установить пол с водяным обогревом — это часть новой постройки; в качестве модернизации это может быть сложно. Если вы еще не разрывали пол для переделки, установка становится более сложной (и дорогостоящей). Трубка крепится с нижней стороны чернового пола, предполагая, что к ней можно получить доступ из подвала. Для второго и третьего этажей может потребоваться снятие потолка в некоторых комнатах.

Недостатки лучистого теплого пола

Помимо удорожания установки лучистого теплого пола, самым большим недостатком является то, что, в отличие от системы с принудительной подачей воздуха, она не работает в качестве системы охлаждения летом.Хотя лучистое охлаждение пола действительно существует, оно работает не так хорошо, потому что из-за него пол может казаться влажным (хотя это можно решить с помощью геотермального теплового насоса). А если что-то пойдет не так, лучистый пол с подогревом будет сложно отремонтировать, потому что вам нужно залезть под пол, чтобы устранить утечки или проблемы с электричеством.

Итак, убедитесь, что вы полностью изучили плюсы и минусы лучистого теплого пола, прежде чем сделать решительный шаг.

Hydronic Radiant Floor Heating — EcoMech Atlanta Geothermal

Hydronic Radiant Floor Systems от EcoMech Heating and Air

Для получения услуг водяного водяного теплого пола позвоните в EcoMech Heating and Air Service и зафиксируйте низкие цены для вашего дома.EcoMech — лучшая компания по установке, обслуживанию и ремонту водяных излучающих полов. Водяной лучистый пол с подогревом — один из самых эффективных и действенных способов обогрева вашего дома. Мы можем помочь вам выбрать правильную систему для строительства нового дома или модернизации. Позвоните в любое время по номеру 770-253-4436, чтобы узнать больше о наших услугах по отоплению и сохранению тепла в вашем доме всю зиму.

Геотермальные тепловые насосы и водяные излучающие полы составляют отличное сочетание, особенно при относительно низких температурах горячей воды, которые требуются для водяных излучающих материалов. В качестве системы отопления всего дома мы можем установить многие высококачественные водные излучающие полы, такие как «Uponor» и «Caleffi». Тем не менее, вам не нужно устанавливать геотермальную систему, чтобы получить преимущества водяных полов с лучистым обогревом. Мы можем установить водяные излучающие полы без использования геотермальной системы отопления и охлаждения с помощью бойлера.

Услуги по установке водяного теплого пола

Гидравлические системы водяного теплого пола исключают использование принудительного воздуха для обогрева вашего дома.Они излучают тепло прямо через мебель и ваши ноги через ряд водяных змеевиков, расположенных под половицами. Они чрезвычайно эффективны и могут стать большим достоянием нужной семьи.

Следовательно, при выборе системы Hydronic Radiant Floor необходимо учитывать следующие факторы:

• Расположение, размер и планировка вашего дома
• Направление вашего дома
• Количество дверей и окон также будет иметь значение при выборе правильная система водяного теплого пола

Мы можем выполнить любую работу, от установки всей системы отопления до установки дополнительных устройств в доме. Позвоните нам прямо сейчас, чтобы получить бесплатную оценку!

Техническое обслуживание и ремонт водяного водяного теплого пола

Для сравнения, даже если бы мы не устанавливали водяную водяную систему водяного отопления, мы ее обслужим и отремонтируем! Наши обученные специалисты могут взять на себя все необходимые работы по профессиональному техническому обслуживанию. Мы можем отремонтировать все типы систем водяных излучающих полов, независимо от их размера и типа напольного покрытия. EcoMech не устанавливает и не ремонтирует электронные излучающие напольные коврики.

Впервые на Hydronic Radiant Flooring? Как работает водяной теплый пол?

В системе водяного водяного отопления теплая вода течет по гибкой пластиковой трубке, называемой PEX, которая расположена под полом или внутри него. (PEX — это аббревиатура от сшитого полиэтилена.) Трубки PEX переносят теплую воду в определенные комнаты или «зоны» для эффективного обогрева людей и предметов в каждом углу комнаты.

В дополнение к трубке PEX, другие основные компоненты в системе водяного лучистого отопления включают источник тепла, насосы, коллекторы и элементы управления.

Технология, устройство и монтаж теплого пола на бетонном основании

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

Содержание статьи

Использование теплых полов на бетонном основании

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

• водяные;
• электрические системы с использованием нагревательных кабелей;
• электрические пленочные полы;
• инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
4. Уложить «маяки» для обеспечения ровности стяжки.
5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
7. Нивелирование поверхности производится по необходимости для её выравнивания.
8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.

Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

Электрический кабельный пол

Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

Пленочные теплые полы

Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен.

Дальнейшие работы производятся в следующем порядке:

1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
3. Нагреватель нужно укрыть полиэтиленовой пленкой.
4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.

Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

Инфракрасный теплый пол

В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.

Отзывы об этой системе обогрева позволяют выделить некоторые моменты:

• Для инфракрасного пола не требуется особо тщательного выравнивания бетонного основания, однако откровенно неровный пол может привести к преждевременной поломке.
• Система высоконадежна, но только при высочайшем качестве монтажа в соответствии с инструкцией по применению.
• Декларируемая экономия электроэнергии в 20% в сравнении с другими устройствами теплого пола возможна только при хорошо работающей параллельно системе радиаторного отопления и температуре инфракрасного сегмента до 22^оС.
• Применение ИК-системы в помещении приводит к устранению неприятных запахов.

Советы и рекомендации

• Применение обогрева пола ограничивается некоторыми особыми свойствами. Так, при температуре поверхности более 30^оС с пола поднимается пыль, всегда на нем присутствующая. Поэтому целесообразно не поднимать температуру выше этого показателя.
• При использовании комбинированного отопления в доме следует снизить температуру радиаторной части настройкой соответствующих датчиков на смесительном узле водяного отопления. Это позволит экономить на нагреве воды и снизит степень перегорания кислорода на радиаторах.

Заключение

Напрашивается вывод, что каждая из упомянутых систем обогрева имеет свои преимущества и недостатки. Поэтому наиболее разумным выбором было бы применение комбинированных способов достижения поставленной цели.

Например – инфракрасный пол прекрасно будет работать в местах общего пользования: в ванной, кухне, прихожей и так далее. Его способность к очистке воздуха от неприятных запахов может стать находкой. Применение комбинированных систем одновременно с традиционной радиаторной поможет снизить степень перегорания кислорода воздуха.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

Технологии теплого пола — Проектирование, поставка и установка теплого пола на заказ.

В настоящее время мы устанавливаем проекты UFH во всех районах, кроме Лондона, в настоящее время мы не будем размещаться в районе M25.

Пожалуйста, ознакомьтесь с нашим разделом ИНФОРМАЦИЯ о COVID-19 для получения дополнительной информации о наших текущих процедурах установки.

---

Underfloor Heating Technologies рада объявить о запуске нашей дочерней компании, специализирующейся на жидких стяжках!

Вы найдете тот же отличный сервис, к которому вы привыкли с UFHT-стяжками (а также с несколькими знакомыми лицами), в Cotswold Flow Screed, просто дайте нам знать, если вы хотите, чтобы мы предоставили расценки на Cotswold Flow Screed вместе с вашим UFH цитата, когда вы делаете свой запрос.

Благодаря расширенному ассортименту продукции на выбор, Cotswold Flow Screed сможет поставить подходящую стяжку практически для любого проекта.

Посетите Cotswold Flow Screed сейчас, чтобы увидеть полный спектр продуктов и услуг.

---

Технологии теплого пола

С нашей базы в Южном Вустершире Underfloor Heating Technologies предлагает индивидуальные услуги по проектированию, поставке и установке теплых полов для проектов водяного теплого пола в Котсуолдсе, Южном Мидлендсе, Юго-Восточном Уэльсе и на юге Англии.

Компания «Технологии теплых полов» специализируется только на влажных полах, мы не поставляем и не устанавливаем электрические системы теплых полов, а также не можем предложить обслуживание или поиск неисправностей для систем электрического теплого пола.

Технология теплых полов знает, что нет двух одинаковых строительных проектов. Вот почему мы предоставляем полностью адаптированные услуги сразу после вашего первого запроса. Благодаря нашей полностью собственной команде разработчиков и монтажников Underfloor Heating Technologies может предложить непрерывное обслуживание, начиная с расценок и заканчивая проектированием, установкой и последующим уходом, когда вы начнете наслаждаться своей новой системой влажного теплого пола.

Наш опыт, знания и адаптируемость в сочетании с нашим высококачественным ассортиментом продукции, полностью закупаемой внутри ЕС, обеспечивают надежную установку Underfloor Heating Technologies , которая выдержит испытание временем.

Технология теплого пола гордится своим сервисом и поддержанием хороших отношений с нашими многочисленными постоянными клиентами.
Вот лишь некоторые из компаний, с которыми мы регулярно работаем:

---

Почему выбирают теплые полы?

Полы с подогревом становятся все более популярными в Великобритании из-за их способности обеспечивать эффективное и равномерное тепло.Лучистое тепло, обеспечиваемое на уровне пола, создает большую нагретую поверхность, которая равномерно рассеивает тепло в жилом пространстве, тогда как радиатор создает конвекционные потоки, которые поднимаются к самой высокой части комнаты, а это означает, что большая часть тепла теряется на высоте потолка. Это делает теплый пол более эффективным по двум основным причинам:

• Излучаемое тепло используется более эффективно, что приводит к меньшим потерям тепла.
• Тепло, необходимое для этого, обычно доставляется в диапазоне 35-55 ° C по сравнению с 65-75 ° C для радиаторов, что означает, что источник тепла будет работать в течение более короткого времени. время и, следовательно, использовать меньше энергии.

Эта экономия энергии в сочетании с бесшумной работой и повышенной гибкостью планировки помещений дает решение, которое добавит реальной стоимости собственности.

Полы с подогревом могут работать с различными источниками тепла, такими как газовые и мазутные котлы, а также с возобновляемыми технологиями, такими как воздушные и наземные тепловые насосы. Его также можно установить практически на любой тип пола, от бетонной плиты до деревянного перекрытия, а также в качестве системы ретро-подгонки поверх существующих полов.

В дополнение к трубопроводам ключевым компонентом является коллектор теплого пола и связанные с ним органы управления.В Underfloor Heating Technologies мы предлагаем широкий ассортимент высококачественных коллекторов и элементов управления, а также все трубы и аксессуары, необходимые для формирования полного системного решения.

Системы теплого пола — Evergreen Energy

Для домовладельца это означает больший контроль, удобство и соотношение цены и качества. Освободив пространство стен и пола, которое в противном случае заняло бы радиаторы, вы также получите больше свободы при проектировании планировки каждой комнаты.

Больше комфорта, меньше затрат

Радиаторы нагревают окружающий их воздух конвекцией.Теплый воздух поднимается к потолку, охлаждается и опускается, в результате чего циркулирует поток горячего и холодного воздуха. Это оставляет комнату с чрезмерно горячими точками и более холодными участками — циркулирующей по воздуху пылью — и вы также с большей вероятностью оставите отопление включенным на более длительный срок.

Для сравнения, системы теплого пола излучают тепло, а не используют конвекцию. Они уменьшают воздействие сквозняков, холодных пятен и переносимой по воздуху пыли, а также обеспечивают более равномерное распределение тепла.

Идеальный партнер для тепловых насосов

Для низкотемпературных методов нагрева, таких как тепловые насосы, требуются столь же энергоэффективные средства передачи тепла. Полы с подогревом — это именно то, что вам нужно. Поскольку эти системы имеют гораздо большие размеры излучателей, которые покрывают всю площадь пола в помещении, вы можете запускать систему при гораздо более низких температурах потока по сравнению с традиционно небольшими радиаторными панелями, не вызывая падения температуры в помещении.

Монтаж системы теплого пола

Как специалисты по системам теплого пола, мы знаем, что расчеты напольного покрытия, формы, размеров и потерь тепла в любом помещении определяют расположение, расстояние и толщину труб теплого пола.

Наши предложения сопровождаются чертежами САПР, адаптированными к вашим требованиям к конструкции полов с подогревом, а также мы можем посоветовать лучшие варианты отделки пола и конструкции, которые сделают ваш дом теплым.

Чтобы узнать больше о том, как мы можем помочь вам интегрировать пол с подогревом в ваш дом, отправьте нам электронное письмо по адресу [адрес электронной почты защищен] с кратким описанием вашего проекта и номером телефона в дневное время. Один из наших технических менеджеров по работе с клиентами скоро свяжется с вами, чтобы обсудить, чем мы можем вам помочь.

Система теплого пола | Schlüter-Systems

Керамический пол Thermal Comfort

Schlüter®-BEKOTEC-THERM — безопасный монтаж пола с небольшой конструктивной высотой. В сочетании с соответствующей технологией обогрева и управления модульная система обеспечивает энергоэффективную и быстро реагирующую систему лучистого теплого пола с низкими температурами подачи воды.В основе системы лежит стяжка с шипами Schlüter®-BEKOTEC-EN, которая устанавливается непосредственно поверх несущей основы и / или обычных тепло- и звукоизоляционных панелей.

Каковы преимущества системы панельного отопления?

Экономически выгодно: керамический теплый пол BEKOTEC-THERM благодаря соответствующим системным компонентам укладывается быстро и легко, что экономит время и деньги при строительстве. Эта система также предлагает множество долгосрочных преимуществ: Таким образом, керамический пол с термоизоляцией требует значительно меньше энергии для работы, чем система радиаторного отопления, что позволяет экономить деньги месяц за месяцем.
Энергоэффективность: Schlüter-BEKOTEC-THERM — это быстродействующий «керамический теплый пол для комфорта», который можно использовать с высокой энергоэффективностью при очень низких температурах подачи. Монтаж тонкослойной стяжки делает это возможным.

Как устроен теплый пол?

Устанавливаете ли вы в новом здании, собираетесь отремонтировать отдельную комнату или работаете над полным ремонтом, подогрев пола прост в установке и установке.

Минимальная монтажная высота системы Schlüter-BEKOTEC-THERM идеально подходит для проектов реставрации и модернизации.Наш керамический термо комфортный пол можно укладывать на монтажную высоту от 20 мм до верхнего края стяжки. Это вариант в тех случаях, когда необходимо исключить использование других систем теплого пола по конструктивным причинам.

Преимущества систем теплого пола

Опубликовано 6 августа 2019 г. IN: Новости

Системы теплого пола имеют множество преимуществ для дома и офиса.Это очень удобно, когда вы идете босиком по полу, и освобождает пространство в комнате, поскольку вокруг нет радиатора, который бы занимал пространство на стене. Благодаря усовершенствованным технологиям отопления это также является экономичным. Это отличное решение для домов с возобновляемыми источниками тепла. Системы полов с подогревом значительно упрощают переход к экологически безопасным домам. Откройте для себя наши решения для теплого пола.

1) Низкие затраты на обслуживание

Потому что полипропилен это по своей природе прочный материал, требующий минимального ухода.Этот Это касается как водяных, так и электрических полов. PE Специалисты по монтажу должны знать одну важную деталь: водяное отопление. должен быть установлен так, чтобы он был сертифицирован по BS EN 1264. Эта сертификация надежные и специалисты по монтажу, которые предлагают эту услугу, обычно предлагают минимальная гарантия 25 лет. Вот это невероятная уверенность.

2) Энергоэффективность

Было показано, что теплые полы намного эффективнее обычных радиаторов.Из-за их высокая эффективность, значительно сокращаются счета за электроэнергию. Большинство домовладельцев должен провести тест эффективности для оценки общей эффективности теплоизоляция в своем доме, чтобы обеспечить оптимальную теплопроизводительность.

Если вы в конечном итоге отключите систему подогрева пола, ваша комната будет сохранять тепло намного лучше, чем традиционные радиаторы, поскольку они начинают быстро остывать после отключения подачи тепла. Системы теплого пола дольше сохраняют тепло.

Полы с подогревом в гостиной

3) Низкие эксплуатационные расходы

Вопреки распространенному мнению, запуск система теплых полов во всем доме дешевле обычных радиаторов и системы центрального отопления. Это связано с ростом цен на газовое топливо, сделать заправку дорогостоящим приключением.

Между тем, бегущая Стоимость систем теплого пола зависит от ряда факторов, в том числе от эффективность утепления помещения и общее время работы.Толще изоляция дает гораздо лучшую экономию энергии. Системы водяного отопления полагаются на газа и, как правило, имеют более высокий КПД и более низкие затраты, но первоначальная установка непомерно затратна.

Электрический системы отопления настолько просты в установке, что опытный домашний мастер может проложить трубы, ничего не повредив. Единственная проблема — это более высокий ход. расходы.

4) Комфортнее

Дома с полом системы отопления заметно комфортнее.Это связано с теплым ощущение, которое возникает, когда босые ноги находятся в непосредственном контакте с полом. Другая причина связана с постоянным профилем температуры вокруг номер.

Все части комнаты, если они используют одну и ту же систему отопления, будут поддерживать сбалансированный климат. В одном углу комнаты не будет прохладнее, чем в другом, что, похоже, имеет место с радиаторными системами, поскольку они больше полагаются на конвекцию.

Лучшая гигиена с теплым полом

5) Лучшая гигиена

Полы с подогревом системы намного безопаснее и гигиеничнее радиаторов.Это связано с высокий уровень влажности и влажности на уровне пола, что создает идеальный рассадник ползучих насекомых и пылевых клещей. Переход на пол система отопления радикально улучшает гигиену вокруг, почти полностью устранение пылевых клещей.

Эти крошечные существа может представлять опасность для жизни людей, страдающих респираторными заболеваниями. такие болезни, как астма.

Кроме того, поскольку вы удалили радиатор из вашей комнаты, это обычно означает, что на одну поверхность меньше притягивает жир и отцовскую пыль.Это также приводит к меньшему движению воздуха, что означает, что меньше пыли перемещается вокруг, поэтому пол — идеальное решение для людей, страдающих аллергией.

6) Контролируемые температуры

Если весь дом установлена ​​система теплых полов, жителям не придется мириться с такая же температура. С помощью специального термостата они могут менять температура в их комнате определяется их собственными предпочтениями. Большинство радиаторов, которые оснащены термостатическими клапанами для тех же целей, часто ненадежны при плохом контроле температуры.

Конечно, это требует, чтобы домовладельцы установили хорошую систему контроля УВЧ, которая может быть дополнительным стоимости, но со временем это экономит деньги, поскольку сохраняет низкие настройки (или даже выкл.) в комнатах, которые в данный момент не используются.

7) Совместимость с большинством напольных покрытий Поверхности

Полы с подогревом системы совместимы с большинством напольных систем. Тебе не нужны твердые поверхностный пол, например, камень или плитка для достижения наилучших результатов. Это довольно распространено для домовладельцев с виниловыми, ковровыми, ламинированными и спроектированная древесина для размещения систем отопления из полипропиленовых труб. Конечно, номера с твердые полы сохраняют тепло дольше, чем ковры, но это не совсем проблема.

8) Создает дополнительное пространство

домовладельцев, у которых есть бывшие в употреблении радиаторы будут жаловаться на потерю драгоценного имущества из-за из-за этих громоздких устройств теряется большое количество места. Но с теплым полом систем, радиаторы не нужны. Внезапно большое количество пространство расчищено под дополнительные кладовые, диван, кухонные гарнитуры или даже дверной проем.

9) UFH соответствует вашим предпочтениям

Занимаетесь спортом минималистичный скандинавский декор или что-то более традиционное, пол системы отопления подойдут к любому стилю, так как они скрыты из виду, но не из головы! Напротив, радиаторы неудобно занимают место в ваша комната и может сорвать настройки вашего декора. Изображайте прямые чистые линии с художественные галереи и эстетичные шторы от пола до потолка … а затем некрасивый радиатор уносит от общей эстетики.

Но становится еще хуже. Радиаторы могут представлять серьезную опасность для здоровья и безопасности, особенно для маленьких детей и уязвимых взрослых, из-за их неровных углов и потенциальной опасности возгорания. Это идеальные условия для того, чтобы несчастные случаи могли произойти без предупреждения.

Полы с подогревом делают пол роскошным

Есть два типа полы с подогревом — сухие или электрические системы и мокрые или водяные системы. В виде Как объяснялось ранее, электрические UFH имеют более низкие затраты на установку и не такие установка затруднительна, но долгосрочные расходы, связанные со счетами за коммунальные услуги разумно выше.Тем не менее, системы сухой УВГ больше подходят для небольших помещений. такие помещения, как ванные комнаты, облицованные плиткой.

Влажные теплые полы системы состоят из полипропиленовых труб, соединенных с бойлером, который использует теплая вода из системы центрального отопления. Вы можете много сэкономить за счет конденсации котлы из-за их низких эксплуатационных расходов, но можно использовать любой котел, если у них есть достаточная мощность.

Работа влажных систем УВГ прокачивая воду по пластиковым трубам, проложенным под полом.Финал поверхность пола укладывается только после того, как вода попадет в геморрой. Эти пластиковые водопроводные системы являются непрерывными, что сводит к минимуму риск утечки из-за отсутствия стыков. Влажные системы часто требуют технического обслуживания –Бесплатно на всю трудовую жизнь.

Проблема только в их более высокие затраты на установку, особенно если нужно было разместить новые трубы. Долгосрочные преимущества мокрых систем более чем компенсирует непомерные затраты на установку.Фактически, влажные системы UFH используют воду по более низкой температура, чем радиаторы. Для больших домов и территорий влажные системы — ваш выбор. лучший вариант.

Электрические (сухие) системы

Сухие теплые полы системы доступны в виде нагревательных кабелей, они неплотно сплетены в ленточные кабели и нагревательные пленки. Ленты разложены и соединены вместе, прежде чем окончательно подключить к сети электропитание и термостат для контроля температуры.

Сухие UFH-системы подразделяются на следующие категории: на три подтипа:

i) Ослабленный провод для Помещения неправильной формы с неудобными углами
ii) Коврики для кафельных и каменных полов
iii) Пленочные маты для ламинированных полов

Электрические системы УВГ дешевле в установке и наносят наименьший ущерб существующим поэтажный план.Кроме того, они нагревают комнату быстрее, чем влажные системы, потому что они являются прямыми источниками тепла. Их единственный недостаток — высокие эксплуатационные расходы.

Использование подпольного покрытия из полипропилена Системы отопления

Самая популярная система теплого пола предполагает использование полипропилена для простоты монтажа. Полипайп можно установить поверх существующего пола или встроить прямо в новый твердый пол. Polypipe легко масштабируется, что позволяет домовладельцам расширить систему теплых полов на весь дом, а не на отдельную комнату.Посетите веб-сайт Polypipe для получения дополнительной информации.

Почему выбирают полипайп?

Полипайп или установка полиэтиленовых труб наиболее популярна из-за превосходного качества к традиционным материалам. Некоторые из основных преимуществ полипайпа установок включают:

• Высокая долговечность
• Разнообразие область применения
• Может быть покупается в различных размерах, толщинах и номинальных давлениях с совместимыми оборудование и фурнитура для компоновки системы
• Гибкая и легкий, что делает логистику и погрузочно-разгрузочные работы дешевле и проще в долгосрочной перспективе
• Химически стойкие, некоррозионные свойства
• Полипайп доступен в удобной длинной длине и в бухтах
• Практически без утечек, при условии качества электросварки и стыковой сварки возможности

Полипайпные системы разработан для длительного использования и может выдержать серьезные испытания.Умело установлен Системы теплого пола polypipe служат более 100 лет. Единственный Сложной частью операции является установка трубы, которая требует примерно от 80 до 90% от общей стоимости проекта. Но как только трубы будут правильно В таком случае они вряд ли нуждаются в обслуживании в течение всего срока их службы.

Где установить системы UFH?

Рекомендуется попросите профессионального слесаря ​​осмотреть ваш дом, чтобы помочь вам рассчитать желаемый температуры, потенциальные потери тепла, требуемый тип напольного покрытия и потолок высота.Хотя системы UFH совместимы с коврами и натуральным деревом, эти конструкции полов — не лучшие изоляторы по сравнению с инженерными дерево, мрамор, камень и сланец.

Ремонт и модернизация

Лучшее время для Устанавливать теплые полы стоит в рамках ремонта или пристройки, обычно когда вы впервые въезжаете в свой дом. Если вы не планируете ремонтировать какой-либо время скоро, то вам придется выложить новый настил на существующем этаже структура. Вы можете добавить плавающий пол для размещения полипов.

Если вы хотите вызвать наименьшее количество изменений в существующем напольном покрытии, рассмотрите возможность установки легкие и низкопрофильные системы толщиной до 15 мм. Это избавляет от необходимости переделывать дверные коробки, плинтусы и лестницы.

Если вы планируете установка УФГ-системы по всему дому, обязательно сделайте это после консультируясь с планом вашего дома. При этом учтены ваши требования и гарантирует, что система UFH будет обогревать каждую комнату без необходимости дополнительное отопление.

Подумайте об изоляции

Чтобы получить максимум Если вы не используете системы UFH, вам нужно будет убедиться, что ваш дом должным образом изолирован. Это сводит к минимуму потери тепла и позволяет теплу двигаться вверх. Вам понадобятся дополнительные помещение для размещения новых установок, которое оплачивается UFH за дополнительную плату. система.

Контроль температуры

Не забудьте уйти достаточно места для размещения элементов управления (подойдет даже небольшой шкаф). Каждая комната с UFH будет иметь собственный клапан (в случае влажных систем).Но они должны все можно найти в одном месте. В настоящее время принято устанавливать «умные» системы. этим можно управлять с помощью таких приложений, как Hive. Это позволяет контролировать температуру с помощью смартфона.

Посоветуйте не идти по маршруту «сделай сам»

Пока сухие системы значительно проще в установке, они достаточно трудозатратны и требуют комплексная планировка. Влажные системы еще сложнее, требуя использования специалисты по монтажу. Они обратят внимание на такие важные детали, как мощность котла, управление клапанами и настройка таймеров.

Если вы настраиваете электрическую систему самостоятельно, вам нужно будет нанять квалифицированного электрика, чтобы подключите кабели к электросети. В случае влажных систем вам потребуется нанять сертифицированного сантехника для сделаем установку за вас. Если вы не знаете водопроводчика, то ваш поставщик услуг отопления предоставит вам доступ к сети сантехников с нужным опытом.

Хотите установить в доме совместимую систему УВГ, но не знаете, с чего начать? В MPMORAN у нас есть системы Polypipe UFH, которые отличаются высоким качеством и долговечностью. Свяжитесь с нами по телефону , свяжитесь с нами сейчас, чтобы узнать больше!

Дополнительным источником отличного видеоконтента является канал Polypipe Underfloor Heating на YouTube.

Гидравлические теплые полы | Schlüter-Systems

Schlüter-BEKOTEC-THERM

— Низкая высота системы влажных полов (20 мм до покрытия пола)
— Минимальные объемы стяжки равны малой массе стяжки и пониженной нагрузке на конструкцию
— Панели системы с шипами уменьшают напряжение сдвига в стяжке
— Короткие сроки строительства, содействие реализации проекта
— Совместимость с возобновляемыми источниками энергии
— Доступна услуга проектирования систем

Малая строительная высота

Schlüter-BEKOTEC-THERM может быть заказан с высотой от 20 мм до покрытия пола. Это означает, что система подходит как для новостроек, так и для проектов ремонта.

Экономия материала и веса

Система BEKOTEC-THERM значительно легче обычных стяжек с подогревом. Уменьшение толщины стяжки на 37 мм позволяет сэкономить 3,7 м3 раствора для стяжки (что эквивалентно экономии 7,4 тонны на площади 100 м2).

Небольшая масса стяжки и близость труб отопления к поверхности означают, что система быстро реагирует и, следовательно, более энергоэффективна.

Конструкция стяжки низкого напряжения и отделка без трещин

Система основана на семействе легких модульных систем стяжки Schlüter-BEKOTEC. Шипованный рисунок панелей предотвращает коробление стяжки; это, в свою очередь, позволяет избежать нарастания напряжения. В результате при сборке пола с помощью системы BEKOTEC не требуются стыки стяжек.

В сочетании с разобщающей мембраной Schlüter-DITRA 25 система предотвращает передачу напряжений на покрытие. Общий результат — долговременное покрытие без трещин.

Короткие сроки строительства

Четыре недели, которые требуется традиционной стяжке для высыхания и отверждения, сокращаются до 1-2 дней при использовании BEKOTEC. Разъединяющая мембрана DITRA 25 может быть установлена, как только стяжка будет готова выдержать вес, а затем облицовка плиткой или камнем. Эти факторы приводят к более быстрому продвижению и меньшему нарушению проекта в целом.

Когда дело доходит до ввода системы в эксплуатацию, подогрев можно начинать при 25⁰C и увеличивать на 5⁰C в день до тех пор, пока не будет достигнута желаемая температура системы.

Совместимость с возобновляемыми источниками энергии

Уменьшение массы стяжки означает, что система может работать при более низких температурах, составляющих около 30⁰C (по сравнению с до 50⁰C с традиционными стяжками). Более низкие температуры подачи означают, что система отлично подходит для возобновляемых источников энергии, таких как наземные и воздушные тепловые насосы.

Услуги по проектированию теплых полов

Используя существующие планы этажей и проектные расчеты тепла, мы можем разработать дизайн для вашего проекта и убедиться, что мы можем достичь комнатной температуры.

Система влажных полов с проточной стяжкой (высота от 52 мм)

С панелью BEKOTEC-EN / PF

Для использования в проектах новостройки, где получение ровной стяжки с минимальными трудозатратами является важным фактором.Панель из полистирола имеет покрытие из фольги, предотвращающее поглощение самовыравнивающейся стяжки, и легко разрезается по длине с помощью универсального ножа для быстрого строительства. Включает 20-миллиметровую изоляцию как часть увеличения общей высоты.

Различные типы систем отопления дома

Существует множество различных способов обогрева вашего дома, от освященного веками камина до современной системы теплых полов в каждой комнате вашего дома. Вот краткое изложение всех самых популярных систем отопления дома.

Системы теплого пола
Системы теплого пола используют трубы под полом, так что пол сам становится радиатором, обогревающим комнату от пола вверх через остальное пространство. [1]

Существует 2 основных типа полов с подогревом — теплая вода (часто называемая влажным отоплением) и электрические полы с подогревом. В мокрых системах используются трубы теплого пола, которые питаются от бойлера и встроены в стяжку под полом. Несмотря на то, что их сложно установить, со временем можно значительно сэкономить, и в результате даже в самые холодные дни в комнате будет очень тепло.

Системы лучистого отопления

Системы лучистого отопления используют «лучистую теплопередачу» для передачи тепла инфракрасным излучением панелям, встроенным в пол, стены или потолок дома. Чтобы понять, как работает эта система, подумайте о том, как вы можете чувствовать теплую плиту или камин через всю комнату, даже если вы не стоите в непосредственной близости от нее. [2]

Системы лучистого отопления намного более эффективны и экономичны, чем принудительное воздушное отопление и отопление плинтусов, поскольку в них нет потерь тепла из каких-либо воздуховодов.Он также предпочтителен для людей, страдающих аллергией на пыль, поскольку не распространяет аллергены по всему помещению.

Гидравлические (жидкостные) системы лучистого отопления требуют лишь небольшого количества электроэнергии, что позволяет сэкономить деньги в некоторых частях Великобритании с высокими затратами на отопление. Они используют газовые или мазутные котлы (или, в редких случаях, дровяные котлы или солнечное тепло) для нагрева жидкостей, что во многих случаях является предпочтительным для определенных стилей строительства и конкретных потребностей домовладельцев.

Электрические системы отопления
Электрические системы отопления используют электричество (а не газ, нефть или солнечную энергию) для обогрева дома или офиса.[3] Это чрезвычайно популярный метод отопления, который бывает самых разных размеров, форм и конструкций, чтобы соответствовать разным зданиям. В системах электрического отопления используется широкий спектр различных методов, включая радиаторы, накопительные нагреватели, тепловые насосы, инфракрасные нагревательные панели и бойлеры.

Комбинированное производство тепла и электроэнергии (ТЭЦ)
Комбинированное производство тепла и электроэнергии (ТЭЦ) улавливает энергию, которая в противном случае выделялась бы в окружающую среду (например, тепло пара или избыточная горячая вода) для выработки тепла для обогрева коммерческого помещения или офиса .Это чрезвычайно энергоэффективная технология, дающая отличные результаты. [4]

Большинство систем когенерации используются на объектах или в офисных зданиях в местах, где есть потребность и использование как тепловой, так и электрической энергии. Поскольку ТЭЦ улавливает и использует энергию, которая вырабатывается традиционными методами и затем теряется в атмосфере, это рентабельный и экологически чистый выбор. Как правило, он имеет КПД 80% по сравнению с КПД 50% у обычных котлов на объекте.

Системы прямого нагрева
Прямое отопление — одна из наиболее распространенных и традиционных систем отопления в домах и многоквартирных домах. Тепло вырабатывается центральным источником тепла и распределяется по всему помещению. Поскольку все больше и больше людей обеспокоены энергоэффективностью, имеет смысл отапливать более одного дома или многоквартирного дома с помощью централизованной системы отопления, а не на индивидуальной основе. [5]

Газовые обогреватели

Газовые обогреватели — это переносные обогреватели, которые используются для обогрева одного помещения с помощью резервуара для сжигания природного газа, пропана или бутана.[6] Хотя они популярны в Азии и Австралии, они могут быть очень опасными при использовании в помещении. При использовании без надлежащей вентиляции они могут вызвать отравление угарным газом. Дымовые (или вентилируемые) газовые обогреватели (с прямой вентиляцией на улицу) всегда предпочтительнее, чем без вентиляции (или вентиляции). [7]

Электрические обогреватели
Электрические обогреватели используются для обогрева небольших помещений или добавления дополнительного тепла в комнату, которая недостаточно обогревается системой центрального отопления.[8] Они питаются от сети через розетку в стене. Хотя некоторые люди считают, что это самый дешевый способ обогрева комнаты, стоимость электроэнергии со временем может возрасти и стать довольно дорогостоящей.

Дровяные печи и пеллетные печи

Есть два основных типа печей: на дровах и на древесных гранулах. [9] Оба обогревают пространство с помощью камина, а также могут использоваться для приготовления пищи в деревенском стиле. Основное различие между ними заключается в том, используете ли вы традиционные дрова или предпочитаете разжигать огонь специальными обработанными древесными гранулами.Древесные гранулы, как правило, более чистые и выделяют меньше дыма, что делает их удобным вариантом для обогрева дома.

Камины

Большинство из нас знакомы с каминами и любят уютно устроиться перед камином в холодный зимний день с чашкой веселья в руке. Камин (иногда называемый очагом) — это место для разведения огня в помещении, сделанное из кирпича или камня и соединенное с дымоходом, выводящим дым наружу. [10] Современные камины могут быть чрезвычайно энергоэффективными и ценятся за их атмосферу и стиль, которые действительно меняют внешний вид жилого пространства.Хотя вам придется разводить и подпитывать огонь (а также регулярно поддерживать чистоту дымохода), это расслабляющий и эффективный способ обогреть комнату.

Центральное отопление

Как следует из названия, системы центрального отопления питаются от печи, централизованной в одной комнате, и обеспечивают тепло или охлаждение всему зданию через систему HVAC (отопление, вентиляция и кондиционирование). 95% домов в Великобритании отапливаются какой-либо системой центрального отопления. ^[11] Три наиболее распространенных типа — это влажные системы, в которых используются бойлер / теплообменник и радиаторы, системы центрального отопления с теплым воздухом и системы центрального отопления с накопительным нагревателем.

Печи
Многие домашние хозяйства в Великобритании отапливаются системой центрального отопления, работающей от печи. Печи работают, продувая нагретый воздух через радиаторы или вентиляционные отверстия. Печи могут работать на мазуте, электричестве или природном газе. [12]

Котлы
Котел — жизненно важный компонент любой системы центрального отопления, действующий как пожар с подачей газа из газопровода на улице или в многоквартирном доме.Когда вы хотите включить тепло, вы включаете котел электрическим выключателем. Это открывает клапан, который позволяет газу поступать в герметичную камеру сгорания, и зажигает пламя, чтобы поджечь его. Это позволяет подавать струи газа в теплообменник, подключенный к трубопроводу холодной воды.

Когда эта вода протекает через нагретый радиатор, она выделяет тепло, которое нагревает ваше пространство. Когда вода снова достигает бойлера в конце его цикла, она довольно сильно остывает, и поэтому бойлер снова загорается и запускает процесс заново.[13]

Тепловые насосы

Скорее всего, у вас уже есть тепловой насос, работающий в вашем помещении, выкачивающий тепло, которое вы используете, чтобы оставаться комфортным и теплым. [14] Фактически, многие кондиционеры также используют тепловые насосы, как и некоторые сушильные машины. Тепловые насосы, используемые для центрального отопления, извлекают энергию либо из земли, либо из внешнего воздуха, и могут создавать относительно небольшое количество тепла из огромного количества энергии, которое они собирают из низких температур на улице.Это означает, что даже если на улице -30 C, ваш тепловой насос может создавать очень теплый воздух в помещении.

Какой из вышеперечисленных методов отопления лучше всего подходит для вашего дома?

Список литературы

Центр альтернативных технологий (без даты). Тепловые насосы . [онлайн] Центр альтернативных технологий. Доступно по адресу: https://www.cat.org.uk/info-resources/free-information-service/energy/heat-pumps/?gclid=Cj0KCQjwyur0BRDcARIsAEt86IAGI2rhgYASz8vNisD7pbsZJRuNVch3Iauncw.2020].

Данфосс (без даты). Системы прямого отопления . [онлайн] www.danfoss.com. Доступно по адресу: https://www.danfoss.com/en/products/stations-and-domestic-hot-water/dhs/substations/direct-heating-systems/#tab-overview [доступ 18 апреля 2020 г.].

Energy.gov. (2019). Лучистое отопление . [онлайн] Доступно по адресу: https://www.energy.gov/energysaver/home-heating-systems/radiant-heating.

Вечнозеленая энергия. (2018). Лучшие варианты электроотопления для вашего дома .[онлайн] Доступно по адресу: https://www.evergreenenergy.co.uk/sustainable-home/electric-central-heating-options/.

Grenier, T.H. (2020). Отравление угарным газом: невентилируемые газовые обогреватели помещений (AEN-204) • Департамент сельскохозяйственной и биосистемной инженерии • Университет штата Айова . [онлайн] Iastate.edu. Доступно по адресу: https://www.abe.iastate.edu/extension-and-outreach/carbon-monoxide-poisoning-unvented-gas-space-heating-appliances-aen-204/.

Мифлин, М.(нет данных). Сравнение дровяной печи и пеллетной печи . [онлайн] Ель. Доступно по адресу: https://www.thespruce.com/wood-stove-vs-pellet-stove-1907994 [доступ 18 апреля 2020 г.].

Умный дом (2016). Типы систем отопления | Умный дом . [онлайн] Smarterhouse.org. Доступно по адресу: https://smarterhouse.org/heating-systems/types-heating-systems.

Агентство по охране окружающей среды США, OAR (2015). Что такое ТЭЦ? | Агентство по охране окружающей среды США . [онлайн] Агентство по охране окружающей среды США. Доступно по адресу: https: // www.epa.gov/chp/what-chp.

Автор Википедии (2020). Обогреватель . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Space_heater [доступ 18 апреля 2020 г.].

авторов Википедии (2019a). Центральное отопление . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Central_heating.

авторов Википедии (2019b). Камин . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Fireplace [доступ 16 декабря.2019].

авторов Википедии (2019c). Газовый обогреватель . [онлайн] Википедия. Доступно по адресу: https://en.wikipedia.org/wiki/Gas_heater [доступ 18 апреля 2020 г.].

Вудфорд, К. (2008). Газовые котлы и печи центрального отопления — Как они работают? [онлайн] Объясни это. Доступно по адресу: https://www.explainthatstuff.com/gasboilers.html.

‌

Лучший пол с подогревом для ламината

Подобрать лучший теплый пол для ламината может быть непросто.Будет ли мой ламинат работать с подогревом пола? Как долго это будет продолжаться? Обесцвечивает ли мой пол, если под ним будет тепло. В этой статье мы объясняем, почему мы считаем, что системы лучистого теплого пола QuietWarmth — лучший теплый пол для ламината.

Обеспечивает постоянный нагрев

Ваш пол нагревается равномерно, без зазоров, а лучистое тепло равномерно распределяется по комнате. Равномерное распределение тепла позволяет QuietWarmth работать быстрее, что снижает потребление энергии.

Температура никогда не превышает 85 градусов по Фаренгейту, что позволяет ногам поддерживать идеальную температуру, а пол не перегревается.

Без обесцвечивания

QuietWarmth работает с любыми напольными покрытиями толщиной 4 мм и более. Толщина покрытия более 4 мм позволяет избежать обесцвечивания пола под воздействием тепла.

Установка — одно дело

Обычный воин своими руками сможет установить теплый пол за пару часов. Раскатайте пленку, отрежьте мат нужной длины и подключите к электропроводке.Обеспечивает укладку напольных покрытий в тот же день. Никакого строительного раствора и ожидания высыхания основы.

Возможность обрезки до длины

У вас есть уникальное пространство, но можно ли вставить в него сетчатый или кабельный коврик для обогрева пола? QuietWarmth бывает двух разной ширины и может быть обрезан по длине, чтобы соответствовать вашему пространству.

Тоньше кредитной карты

Пленочные маты тоньше кредитной карты, что исключает разницу в высоте с существующим полом.

Работает с ламинатом, например QuietWalk

Прекрасно сочетается с подкладкой QuietWalk для утолщения кабелей и обеспечения ровности пола.

Гарантия 25 лет

Не беспокойтесь, эти коврики прослужат вам долго. Отсутствие движущихся частей, отсутствие необходимости в обслуживании и легкий доступ под ламинатным полом, если проблема все же возникнет. Не нужно рвать строительный раствор или самовыравнивающуюся основу.

Отличные обзоры

У нас есть масса отличных отзывов от профессионалов, которые написали, что они любят эту систему.

Мы считаем, что QuietWarmth — лучший пол с подогревом для полов из ламианте, и если вы хотите узнать больше о наших системах, вы можете щелкнуть следующую ссылку:

Тихий теплый пол с подогревом для ламината

Если у Вас возникнут вопросы, не стесняйтесь обращаться к нам.
