Как подключить «теплый пол» к системе отопления?

К. Дементьев

«Теплый пол» по сравнению с радиаторным отоплением является более комфортным способом обогрева, более экономичным и низкотемпературным. Именно поэтому ему отдают предпочтение при покупке нового жилья и при реконструкции старого. О том как подключить водяной «теплый пол» к системе отопления читайте в данной статье

Особенность проектирования водяного «теплого пола» заключается в том, что строительными нормами ограничивается максимально допустимая температура его поверхности (ДБН В.2.5-67:2013, дополнение С). Например, для помещений с постоянным пребыванием людей +29°С, для ванных комнат +31°С, для полов с деревянным покрытием +27°С. Эти требования связаны со здоровьем пользователей: при более высокой температуре поверхности может нарушаться терморегуляция организма, что в свою очередь приведет к простудному заболеванию. Также возможна циркуляция пыли в помещении, которая будет подниматься вместе с теплым воздухом от пола и опускаться с охлажденным обратно на пол.

Кроме температуры поверхности важную роль играет шаг укладки в сочетании с высотой конструкции, так как это влияет на равномерность прогрева «теплого пола». Если шаг укладки будет большим, а высота стяжки маленькой, пол будет теплым над трубами и холодным между ними.

Для правильного расчета параметров водяного «теплого пола» есть специальные программы, такие как HERZ CO (рис. 1), позволяющие с высокой точностью запроектировать пол нужной конструкции и с допустимыми температурами.

Рис. 1. Программа для расчета параметров «теплого пола»

Температура воды в системе отопления (70-80°С) значительно выше, чем рабочая температура воды в «теплом поле» (30-45°С). Поэтому подключать водяной «теплый пол» необходимо через клапан, который обеспечит понижение температуры до заданного значения. Такой клапан уже встроен в распределительные коллекторы Compact Floor Light компании HERZ (рис. 2), что наряду со встроенным циркуляционным насосом обеспечивает точное регулирование температуры воды, подаваемой в трубы «теплого пола».

Рис. 2. Распределительный коллекторы для «теплого пола» Compact Floor Light

Если узел регулирования собирается вручную, то здесь понадобится один из регулирующих 3-ходовых клапанов в комплекте с приводом:

1. Термостатический разделительный клапан Calis-TS-RD (рис. 3) с термоголовкой и накладным датчиком температуры теплоносителя. Клапан устанавливается на обратке и вручную на термостатической головке устанавливается желаемая температура воды для «теплого пола».
2. Смесительный клапан 4037 (рис. 4) с электроприводом, управляемый погодной автоматикой. Клапан устанавливается на подаче и управляется автоматически по отопительному графику с ограничением максимальной температуры подачи, например +45°С. Автоматическое регулирование более точное и экономичное по сравнению с ручной термоголовкой благодаря дополнительным функциям контроллера.

Рис. 3. Схема подключения клапана Calis-TS-RD

Рис. 4. Схема подключения клапана 4037

Другим немаловажным фактором является точка подключения труб водяного «теплого пола» к системе отопления. При строительстве нового объекта конфигурацию системы отопления рассчитывают сразу с учетом «теплого пола», а вот при реконструкции существующих объектов без соответствующих корректировок подключение нового отопительного прибора может привести к нестабильной работе радиаторного отопления. Корректировки эти касаются гидравлического расчета системы: диаметры труб и настройки запорно-регулирующих клапанов. Так, если вы просто подключите шкаф «теплого пола» в любом удобном для вас месте, скорее всего какие-то из радиаторов перестанут работать, так как вода, которая должна была циркулировать через них, пойдет в «теплый пол». Чтобы этого не допустить необходимо выполнить гидравлический перерасчет системы отопления с учетом подключаемого водяного «теплого пола» и выполнить перенастройку радиаторных и балансировочных клапанов. В том же шкафу Compact Floor Light на обратном трубопроводе предусмотрен клапан с предварительной настройкой пропускной способности RL-5, с помощью которого можно отрегулировать проток воды через «теплый пол» таким образом, чтобы не допустить отключения радиаторов в системе отопления.

В отдельных случаях, определяемых гидравлическим расчетом, может понадобится дополнительная установка балансировочного клапана 4017 (рис. 5). Это обеспечит правильную работоспособность «теплого пола» при избыточном перепаде давлений между подачей и обраткой в точке подключения труб к системе отопления.

Рис. 5. Схема подключения клапана 4017

Открытием и закрытием приводов на распределительном коллекторе управляют комнатные термостаты по температуре воздуха в помещении.

Если комната нагрелась до заданной температуры, привод закрывается и «теплый пол» в этой комнате выключается. На один комнатный термостат подключают приводы тех контуров, которые находятся в данном помещении (рис. 6).

Рис. 6. Схема подключения комнатных термостатов и термоприводов через коммутационный блок

Соединяются приводы и термостаты посредством специального коммутационного блока, который позволяет обеспечить следующее:

1. Подключить на один термостат несколько приводов;
2. Выключать циркуляционный насос «теплого пола» и котел в случае закрытия всех приводов;
3. Управлять температурой в помещениях по нескольким временным программам.
4. Подключать термостаты и приводы с разным напряжением питания.

Надо отметить, что питание приводов и комнатных термостатов бывает 2-х типов: 24 В и 230 В. С точки зрения безопасности рекомендуется применять автоматику с питанием 24 В, так как это напряжение не причинит вред человеческому организму в случае удара током.

Однако, чтобы из 230 В получить 24 В, необходимо установить понижающий напряжение трансформатор.

При реконструкции объектов часто возникает необходимость в установке беспроводной автоматики, так как отсутствует возможность проложить кабель от места установки комнатного термостата к распределительному шкафу «теплого пола». Для этих целей существуют беспроводные термостаты и коммутационные блоки. В этом случае перед монтажом автоматики необходимо убедится, что радиосигнал между устройствами, установленными на своих рабочих местах, работает надежно и без перебоев. Как правило, среднее удаление между радиокомпонентами системы беспроводной автоматики составляет 30 м в пределах здания.

Исключением для установки электронных комнатных термостатов для управления «теплым полом» являются помещения с высоким содержанием влаги: ванные комнаты и бассейны. Как правило, стандартные комнатные термостаты не защищены от попадания влаги на электронные компоненты, а значит в этом случает термостат прослужит недолго вследствие окисления электроники. Для таких случаев рекомендуется применять термостатические головки с выносным приводом (рис. 7).

Рис. 7. Термоголовка с выносным управлением

Если в санузле смонтирован один контур водяного «теплого пола», то для поддержания установленной температуры рекомендуется установить такую термоголовку. Если контуров больше – необходим электронный термостат с защитой от попадания влаги, например, IP54.

Часто возникает необходимость подключить один контур «теплого пола» и установка распределительного коллектора тут будет неуместна.

Для таких случаев существуют модули подключения одного контура – FloorFix (рис. 8). Модуль очень компактный и недорогой по сравнению с распределительным коллектором, но требует правильного подхода при монтаже:

1. Модуль FloorFix не понижает температуру воды, а порционно запускает в контур «теплого пола» горячую. То есть в трубы затекает горячий теплоноситель и когда он достигает клапана тот закрывается. После остывания воды в трубах клапан открывается и запускает новую порцию горячего теплоносителя. Для того, чтобы такая схема работала корректно и долго необходимо использовать трубу для «теплого пола», рабочая температура которой не ниже 80°С, а также предусмотреть стяжку над трубами не менее 5 см, чтобы не допустить перегрева поверхности пола.
2. FloorFix устанавливается в середине или в конце контура (рис. 9). Если его установить вначале, пол может не прогреться.
3. Конструкция модуля предполагает потайную установку в нишу стены и имеет двойную регулировку: по температурам воздуха и воды.

Рис. 8. Модуль FloorFix

Для настройки ограничения температуры воды в нижней части клапана есть маховик со шкалой температур. Для настройки температуры воздуха в верхней части предусмотрена термостатическая букса TS-90, на которую можно установить термопривод или термостатическую головку с выносным приводом (рис. 7 и 9).

Рис. 9. Схема подключения модуля FloorFix

По сути один контур «теплого пола», подключенный через модуль FloorFix, является таким же отопительным прибором, как и радиатор с термоголовкой, только с дополнительным ограничителем температуры теплоносителя. И, конечно, он должен быть учтен при гидравлическом расчете системы отопления.

Гидравлическая регулировка осуществляется одним из клапанов RL-1, которые установлены до и после блока термостатического регулирования.

Что касается систем отопления, к которым можно подключить водяной «теплый пол», то чаще всего это делают в двухтрубных системах, так как в однотрубной системе радиаторы подключены последовательно и с перемычками, поэтому при работе циркуляционного насоса (в распределительном шкафу) существенно уменьшится коэффициент затекания воды в радиаторы, находящиеся перед шкафом по ходу движения теплоносителя (рис. 10). Иными словами, насосом вы заберете все тепло у соседей, а это грозит судебными исками за несанкционированное переоборудование инженерных систем общего пользования.

Рис. 10. Схема подключения «теплого пола» с негативными последствиями

Читайте наши статьи и новости в Telegram-канале AW-Therm. Підписуйтесь!

Просмотрено: 14 573

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Подключение теплого пола к отоплению

Чтобы комбинированная система отопления нормально работала, надо знать, как правильно подключить между собой радиаторы и водяной теплый пол.

В этой статье рассмотрим несколько схем обвязок для комбинированной системы отопления, а также достоинства и недостатки каждой схемы.

Подключение теплого пола к однотрубной системе отопления (вариант 1)

На схеме ниже однотрубная система отопления, по-другому называемая «ленинградка»:

На схеме показан котёл (напольный), блок безопасности, запорная арматура (вентили) на подающей трубе и на обратке, перед котлом расширительный бак и циркуляционный насос.

Радиаторная система сделана в виде двух веток; на каждой ветке — сразу после подключения к главному стояку — тоже установлен запорный вентиль. На каждом радиаторе по два радиаторных вентиля: на подаче и на обратке — на случай необходимости заменить вышедший из строя радиатор без слива всей системы.

Подача и обратка — основной трубопровод — сделаны трубой полипропиленовой диаметром 25 мм, радиаторы к основной трубе присоединены трубой полипропиленовой 20 мм.

В однотрубной системе участок А должен быть меньшего диаметра (при диаметре основной трубы 25 мм труба этого участка имеет диаметр 20 мм). (Для чего так делается, рассказывалось в следующей статье. )

Что в этой системе не так?

На верхней ветке подача к радиаторам сверху, а обратка от радиатора снизу. Такое подключение даёт наибольшую эффективность. На нижней же ветке и подача и обратка радиаторов подключена внизу радиатора. При таком подключении эффективность радиаторов будет всего лишь 88%, о чём рассказывалось в статье про эффективные и неэффективные подключения радиаторов.

Ещё недостаток: такая схема подключения не годится для больших домов, имеющих порядка 30-40 радиаторов. То есть, если здание имеет этажей больше одного, то при таком подключении радиаторов нужно для каждого этажа делать свою отдельную от других ветку. В одноэтажных зданиях с большими площадями (больше 150 м кв.) применяется другая схема, о которой потом, а пока ещё о подключении теплого пола в рассматриваемой схеме.

Как же подключить теплый пол?

Из котла выходит теплоноситель температурой 80 градусов. Пройдя все радиаторы, в обратке теплоноситель уже имеет температуру 50-55 градусов, что и даёт идеальную возможность подключить к обратке теплый пол, что и видно на схеме.

На подаче и обратке теплого пола так же установлены запорные вентили, дающие возможность отключить теплый пол без остановки радиаторной системы. На обратке сделан байпас, с помощью которого часть теплоносителя (если он в обратке слишком горячий для теплого пола) направляется в котел.

То есть, если байпас закрыт, то весь теплоноситель пойдёт через теплый пол. При открытом байпасе, из-за большего сопротивления в теплом полу, теплоноситель пойдёт сразу в котёл, и пол не будет нагреваться. Понятно, что байпас не обязательно только полностью открыт или только полностью закрыт. Его можно приоткрывать в определённой степени, чтобы устанавливать нужную температуру в теплом полу.

Конечно, регулировка байпасом — это ручная регулировка, не очень она удобна, но не у каждого есть возможность покупать дорогие смесительные узлы с автоматическими клапанами. То есть, байпас — это бюджетный вариант, возможно, на первое время, пока появится возможность установить автоматику.

Подключение теплого пола к однотрубной системе отопления (вариант 2)

Следующий пример комбинированной системы отопления:

Здесь котёл изображен настенный, но это не важно, котёл можно ставить какой угодно.

Радиаторы подключены по однотрубной схеме: обратка первого радиатора является подачей для второго и т. д.

Недостаток такого подключения — первый радиатор самый горячий, а в последнем температура воды самая малая, что может быть просто недостаточно для прогрева комнаты, в которой этот последний радиатор установлен.

Рассмотрим подключение теплого пола.

В отличие от предыдущей схемы, здесь теплый пол подключен к подаче, а не к обратке радиаторной системы. Так как на тёплый пол приходит теплоноситель той же температуры (80 градусов), что и на радиаторы, перед коллектором на подаче должен быть контроль за температурой (смесительный узел). Без такого контроля температуры можно перегреть теплый пол, что будет для человека не комфортно. В данном случае одного байпасного узла, показанного на схеме, недостаточно.

Подключение теплого пола к двухтрубной системе отопления

Следующая схема — двухтрубная система отопления, в которой отдельная подающая труба и отдельная обратка:

Недостаток такой системы тот же, что в предыдущей схеме: при большом количестве радиаторов в последнем радиаторе теплоноситель имеет наименьшую температуру.

Зато тёплый пол, подключенный к обратке перед самым котлом, имеет самую подходящую температуру. Здесь также установлен байпас для ручного регулирования температуры теплого пола, как в первой схеме.

Комбинированная система отопления в квартире

Ещё одна схема:

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.

На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу — вместо радиатора! — подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.

По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.

Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.

А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.

Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.

комбинированная система отопления

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы — циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

• Как правильно подключить теплый пол к системе отопления
• Как работает теплый пол от котла отопления
• Особенности конструкции и выбор материалов
• Советы и рекомендации

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант — устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты — там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

• Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
• Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
• Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс — любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов — от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.

Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Подключение теплого пола твердотопливному котлу

Можно ли сделать теплый пол, если кроме твердого топлива никакого энергоносителя нет? Можно ли подключить теплый пол к твердотопливному котлу? Разберёмся с этим вопросом.

Блок: 1/4 | Кол-во символов: 175
Источник: http://vodotopim.ru/teplopol/teplopol-i-tverdotoplivniy-kotel.php

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Блок: 2/3 | Кол-во символов: 3165
Источник: http://domotopil.ru/teplyi_pol/vodjanoj/kak-podklyuchit-teplyj-pol-k-tverdotoplivnomu-kotlu.html

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Блок: 2/7 | Кол-во символов: 3781
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Блок: 3/7 | Кол-во символов: 5101
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Особенности

Процесс горения твердого топлива можно регулировать подачей количества воздуха. Достаточно прикрыть заслонку на вытяжке или дверцу поддувала, как интенсивность окисления и выделения тепла уменьшиться. Но быстро «выключить» его нельзя. В электрическом и газовом оборудовании нагрев прекращается за несколько секунд. Дрова и уголь погасить моментально невозможно, даже залив водой.
Это создает проблемы при эксплуатации оборудования. Сложно регулировать температуру подачи воды в систему труб, расположенных в полу.

При отключении электричества, а вместе с ним и насоса, вода прекращает циркулировать, начинает закипать. Пар может разорвать трубы отопления, накопительный бак и сам котел. Чтобы избежать такой ситуации, следует устанавливать переключатели и аккумулировать или усиленно расходовать лишнее тепло.

Блок: 3/6 | Кол-во символов: 821
Источник: https://kotle.ru/tverdotoplivnye/podklyuchenie-teplogo-pola-k-kotlu

Варианты источников тепла для теплого пола

1. Электрические – наиболее подходящий вариант. Их можно подключать напрямую.
2. Газовые
3. Твердотопливные или на жидком топливе
4. Тепловые насосы

Блок: 3/5 | Кол-во символов: 190
Источник: https://ese-dp.com.ua/podklyuchenie-teplogo-pola-k-tverdotoplivnomu-kotlu

Плюсы в установке твердотопливного котла для подогрева пола

Основное достоинство отопления твердотопливными котлами в их автономности. Они работают там, где нет газа, и часто отключают электричество. Установка напольного твердотопливного оборудования позволяет сделать монтаж в доме теплых полов и установить другие водяные обогреватели: радиаторы или регистры.

Схема обвязки теплого пола и котла с бойлером и автоматикой

Отопление жилого помещения системой теплого пола по эффективности и уровню комфорта превосходит другие способы обогрева жилья:

• отопление работает независимо от источников энергии;
• тепло распределяется равномерно по всей площади комнаты;
• наиболее теплый воздух находится внизу;
• высокий КПД системы;
• цементная стяжка пола аккумулирует тепло, исключает резкое прекращение обогрева при отключении.

Основной недостаток составляет трудоемкая система укладки труб, их герметизация, и сложное подключение теплого пола к твердотопливному котлу. Материальные затраты быстро окупятся за счет меньшего расхода топлива и высокого КПД системы.

Отрицательные характеристики оборудования

Перед тем, как подключить теплый пол к твердотопливному котлу, необходимо учесть:

• высокую инерционность теплогенератора;
• образование большого количества конденсата во время прогрева в топливнике.

При использовании газа вода в системе отопления, включая водяной пол, полностью прогревается за 1 – 2 часа. Для твердотопливного оборудования это время увеличивается до 3 – 4 часов с начала растопки.
В камере сгорания и вытяжной трубе образуется много конденсата. Влага резко снижает производительность котла. Устранить отрицательное явление образования на стенках воды поможет правильная обвязка твердотопливного котла. В систему необходимо подключать специальный узел защиты от конденсата.
При самостоятельной установке оборудования для теплого водяного пола, в обвязке можно использовать трехходовой смеситель. Он регулирует температуру воды, подающуюся в систему отопительных труб в полу, за счет смешивания горячего потока из котла с холодным с обратки.

Склоняясь к выбору твердотопливного агрегата, следует учитывать его недостатки:

• постоянная загрузка топлива;
• регулярная ручная чистка оборудования;
• постоянная проверка состояний дымохода, чистка вытяжной трубы;
• необходимость хранения рядом, в сухом помещении запаса топлива;
• резкое падение интенсивности обогрева при снижении мощности котла по разным причинам.

Твердотопливный котел нельзя поставить на минимум, только чтобы система не разморилась, и уехать на несколько дней. Надо выключать оборудование и сливать остатки котловой воды, которая находится в трубах отопления.

Блок: 4/6 | Кол-во символов: 2607
Источник: https://kotle.ru/tverdotoplivnye/podklyuchenie-teplogo-pola-k-kotlu

Возможные способы подключения водяных теплых полов и котлов на твердом топливе

Вариант 1: подключение теплоаккумулирующего бака

Для обеспечения работоспособности системы водяных теплых полов, подключенных к твердотопливному котлу, в схему обвязки включают бак теплоаккумулятора. Для компенсирования расширения теплоносителя, как и в любой закрытой системе ставится расширительный бачок. Трехходовой смесительный клапан, циркуляционный насос и группа безопасности устанавливается как в обычной схеме подключения. Для разводки и регулировки раздачи теплоносителя по контурам отопления ставится распределительная гребенка с и отдельный циркуляционный насос.
Такой вариант обвязки является наиболее надежным и распространенным. Аккумулирующая емкость не только выполняет функцию сбора излишков тепла, но еще и служит регулятором температуры подачи в контуры теплого пола, защищая при этом систему от повышенных температур. А кроме этого, теплоаккумулятор позволяет сократить расход топлива и количество загрузок котла топливом, что снижает расходы на отопление в целом. Поэтому для подключения теплых полов аккумулирующий бак применяют чаще всего.

Ограничения данного варианта:

1. Дополнительные расходы на закупку и установку теплоаккумулирующей ёмкости – от 600 до 1000 у.е. в зависимости от размеров бака.
2. Для установки, подключения и обслуживания теплового аккумулятора необходимо дополнительное пространство.

Вариант 2: включение в схему разводки радиатора отопления

Как мы поняли, не всегда есть возможность применить описанный выше вариант: ограниченные финансовые возможности или отсутствие свободного для установки бака места в помещении.

В этом случае можно применить другой способ подключения – установить чугунный радиатор отопления перед подачей теплоносителя в основной отопительный контур.

Главная идея варианта с дополнительным радиатором – удалить из системы избыточное тепло, которое поступает от теплового генератора.

Температура на выходе из котла и перед подачей в радиатор может быть до +750С. Чтобы снизить её до необходимого уровня – +400С, пропускаем теплоноситель через батарею с большой площадью теплоотдачи. Для этой задачи больше всего подходит чугунный радиатор.

Чтобы рационально использовать отдаваемое через батарею тепло, желательно продумать место установки, чтобы тепло не уходило на «обогрев улицы».

Второй способ подключения твердотопливного котла к теплому полу требует постоянного контроля за температурой в системе, поэтому он применяется значительно реже, чем первый вариант, и только в исключительных случаях.

Мы имеем опыт подключения водяных теплых полов в частных домах в обоих вариантах, поэтому при анализе подобной задачи помогаем своим клиентам делать осознанный выбор оптимального варианта.

Блок: 5/5 | Кол-во символов: 2775
Источник: https://ese-dp.com.ua/podklyuchenie-teplogo-pola-k-tverdotoplivnomu-kotlu

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Блок: 5/7 | Кол-во символов: 1997
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Блок: 6/7 | Кол-во символов: 1509
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Блок: 7/7 | Кол-во символов: 352
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Кол-во блоков: 12 | Общее кол-во символов: 23198
Количество использованных доноров: 6
Информация по каждому донору:

1. http://domotopil.ru/teplyi_pol/vodjanoj/kak-podklyuchit-teplyj-pol-k-tverdotoplivnomu-kotlu.html: использовано 1 блоков из 3, кол-во символов 3165 (14%)
2. https://ese-dp.com.ua/podklyuchenie-teplogo-pola-k-tverdotoplivnomu-kotlu: использовано 2 блоков из 5, кол-во символов 2965 (13%)
3. https://otivent.com/obvyazka-tverdotoplivnogo-kotla: использовано 5 блоков из 7, кол-во символов 12740 (55%)
4. https://kotle.ru/tverdotoplivnye/podklyuchenie-teplogo-pola-k-kotlu: использовано 2 блоков из 6, кол-во символов 3428 (15%)
5. https://pol-inform.ru/teplyi/tverdotoplivnye-kotly-v-sisteme-tepl/: использовано 1 блоков из 4, кол-во символов 725 (3%)
6. http://vodotopim.ru/teplopol/teplopol-i-tverdotoplivniy-kotel.php: использовано 1 блоков из 4, кол-во символов 175 (1%)

👆Как подключить теплый пол к системе «умный дом» | Другое для умного дома | Блог

Теплый пол — сам по себе уже крутое ноу-хау. А если подключить его к «умному дому», будет еще круче. И пользоваться удобно, и управлять можно из любой точки, и расходы меньше. Как это сделать и что надо купить — в этом материале.

Зачем это нужно

Теплый пол в системе «умного дома» — это удобно. Например, вы целый день на работе, приезжаете домой вечером, а там пол как раз подогрелся. Или у вас запрограммированы режимы работы пола, или вы дали команду на включение теплого пола, когда выходили с работы.

В загородном доме управление с помощью «умного дома» особенно актуально, так как позволяет дистанционно задавать режим работы отопительной системы. А в случае водяного пола жизненно необходимо, так как важно знать, нормально ли функционирует система отопления, не отключилась ли она. Ведь случайное отключение отопительной системы и замерзание воды в трубах чревато серьезными последствиями. А если все завязано в «умный дом», то он и оптимальный микроклимат обеспечит, и сообщение о проблемах вовремя пришлет.

О выборе теплого пола можно почитать здесь, а сейчас перейдем к его подключению к «умному дому».

Что нужно для подключения теплого пола к «умному дому»

Электрический теплый пол

Нужен только терморегулятор, управляющий нагревательными элементами — проводом или термоматами. Он должен обладать необходимым функционалом и работать в вашей системе «умного дома».

Современный терморегулятор, работающий с «умным домом» — это не только установка комфортной температуры. С его помощью можно запрограммировать включение и выход на нужный режим в определенные часы и дни недели. Терморегулятором управляют не только кнопками на корпусе или пультом ДУ, но и голосом, с помощью Яндекс.Алисы, а также через мобильное приложение по GSM или Wi-Fi. Все зависит от конкретной модели терморегулятора.

Водяной теплый пол

Тут сложнее. Ведь вам потребуется управлять не электрическим током, а потоком воды. То есть нужно не только включать/выключать подогрев, но и регулировать поток теплоносителя. А для этого надо управлять механическими узлами и регулировать объем протекающей через теплый пол поток жидкости.

Поэтому вам нужен не только терморегулятор, но и сервоприводы и/или термоголовки, которыми автоматически регулируется подача теплоносителя в контур отопления.

Потребуется рассчитать количество требуемого оборудования. В зависимости от модели терморегулятора к нему можно подключить определенное количество термоголовок или сервоприводов. Например, если терморегулятор может управлять шестью термоголовками, а у вас их восемь, то терморегуляторов потребуется два или надо искать другую модель для управления системой. Если в системе водяного теплого пола используется насос, то потребуется еще и автоматизация управления им.

Подключение теплого пола к «умному дому»

Для установки системы управления нужно:

• Смонтировать терморегулятор, сервоприводы и термоголовки в соответствии с их инструкциями.
• Установить температурные датчики, если они используются, для более точного контроля температуры в помещении.
• Подключить и настроить терморегуляторы и сервоприводы в системе «умного дома». Для этого может потребоваться, например, настройка беспроводной сети или GSM-подключения в зависимости от конкретной модели приборов. Производители подробно описывают процесс подключения в инструкциях по эксплуатации и стараются максимально упростить его. Поэтому просто внимательно соблюдайте все шаги инструкции.
• Настроить режимы работы теплого пола в разное время.
• Пользоваться! И менять настройки, когда это нужно.

В целом главное — соблюдать все правила и рекомендации производителя автоматики. Для монтажа системы управления не требуются дорогие инструменты, но навыки электромонтажа, а также настройки и подключения устройств к беспроводным сетям иметь весьма желательно.

Теплый пол от центрального отопления в квартире: подключение к системе

Теплый пол … Водяной

Если большинство считают что теплые полы возможны только при системах индивидуального отопления, то это заблуждение. При тщательных расчетах, можно изготовить теплый пол от центрального отопления в квартире. Для этого требуется серьезный подход, который позволит, плюс ко всему, выполнить работы своими руками.

В этой статье будут предоставлены схемы, которые покажут как осуществить грамотное подключение, чтобы не вызвать дисбаланс отопительной системы во всем доме. В пользу этого можно прочитать немало отзывов в интернете, а также увидеть видео.

к содержанию ↑

Пути реализации

Сразу стоит оговориться, что реализовывать теплый пол от центрального отопления нельзя при одном условии. Если выбранная схема подключения производит дестабилизацию гидравлического баланса и теплового потока. Как следствие это приводит к тому, что по стояку у соседей будут холодные радиаторы. Если же следовать подробным схемам, то такой проект вполне можно внедрять и вполне по силам своими руками. Более того, в таком случае теплый пол как основное отопление будет вполне естественным решением.

к содержанию ↑

Первый способ подключения

Существует система, которая называется как «первичные и вторичные кольца». Это подразумевает следующее: первичное кольцо – это центральная система, а вторичное кольцо – теплый пол. Такой метод подключения в квартире можно сделать при однотрубной системе. Для этого важно осуществить сбору и врезку в правильной последовательности (см. схему).

Врезка осуществляется на обратке, которая идет от радиатора.

Расстояние между врезками и от перемычки на радиаторе к ближайшей врезке должно строго соблюдаться.

На каждую врезку в обязательном порядке устанавливаются шаровые краны (1). На обратке помимо шарового крана врезается обратный клапан (2). Он организует направление теплоносителя строго в одном направлении и направит его в кольцо теплого пола. Далее, устанавливается смесительный узел, который состоит из трехходового клапана (3) и чуть дальше циркуляционного насоса (4). Сборку отопительного узла можно выполнить своими руками, если следовать вышеизложенной схеме.

Этот метод подключения водяного пола не спровоцирует дисбаланс в общей системе центрального теплоснабжения. Будет полностью отсутствовать вероятность сопротивления, которое может снизить общее давление. При этом в квартире будут теплые полы.

Данный метод совсем не сложный при подключении. Его можно выполнить своими руками, самое главное четко и правильно придерживаться руководства. Проблема может заключаться в другом. Соседи и коммунальные службы могут не понимать принцип действия этой системы, поэтому стоит подумать: нужно ли всем говорить о вашем достижении.

к содержанию ↑

Второй способ подключения

Этот метод реализации теплого водяного отопления не имеет недостатков предыдущего. Теплый пол от отопления в данном случае оборудуется теплообменником, как это указано на схеме.

Как видно, к обратке и подаче подключен теплообменник. На его месте ранее был установлен радиатор. Эта система абсолютно никак не влияет на общее давление в системе и не образует гидравлическое сопротивление. В принципе его тут и не может быть. Поступающий прогретый теплоноситель проходит только через теплообменник. Имеющийся теплоноситель в нем, никак не смешивается с теплоносителем из центральной системы. Тепловая энергия передается посредством стенок теплообменника.

При такой системе напольного водяного обогрева теплоноситель запускается из водопровода.

Как следствие созданное отопление в квартире можно по праву считать автономным. Вот только источником тепла будет теплоноситель из центральной отопительной системы. Если делать все своими руками, то самое главное сделать правильно и в согласии со схемой. Каждый из элементов, предоставленный выше на фото, имеет те же обозначения что и в первом случае. В реальности такая конструкция выглядит следующим образом.

Эта конструкция не займет много места, поэтому считается очень удобной.

Видео о монтаже напольного водяного отопления к центральнйо системе с использованием теплообменника:

Эти два метода являются рабочими схемами, которые используют многие люди, на что указывают многочисленные отзывы. При этом все сделать по силам самому, без помощи специалистов.

к содержанию ↑

Простые схемы для внедрения теплого пола

В тех случаях, когда коммунальные службы полностью запрещают внедрение водяного отопления, можно воспользоваться альтернативными вариантами, не убирая радиаторы отопления, а направив тепло в пол.

Просто и рационально

Схема с нерегулируемой системой

При такой установке потребуется использовать циркуляционный насос. Очень важно приобрести насос с маленькой мощностью. Подойдет агрегат, который будет иметь расход до 10 л/мин. При этом труба должна иметь Ø16 мм, а длина ветки не больше 70 метров. Главный минус этой системы заключается в невозможности регулирования. Более того, если в помещении имеются большие теплопотери, то в результате батареи и полы будут остывшими.

к содержанию ↑

Балансирующая регулировка

Схема с ручной регулировкой и с наличием балансирующего крана

Здесь внедрен балансирующий кран. За счет него можно значительно снизить движение потока по теплому водяному полу. Соответственно снижается уровень температуры. Это важно, ведь теплоноситель с центральной системы имеет большую температуру. Для регулировки кран открывается на необходимое положение, обеспечив достаточный пропуск.

к содержанию ↑

Метод понижения влияния теплового расхода

Схема с трехходовым клапаном

Водяной теплый пол в квартире в данном случае реализовывается при помощи трехходового клапана (К2). В точке «3» он обеспечит постоянный и неизменный уровень температуры.

Если теплые полы начнут потреблять большое количество тепловой энергии, то соседние батареи и батареи по стояку потянут холодный теплоноситель.

Трехходовой клапан способен обеспечить необходимый температурный режим в помещении за счет его работы в автоматическом режиме. В него встроен термостат, который реагирует на изменение температуры в системе водяного пола.

Принцип действия такой схемы заключается в следующем: кран настраивается таким образом, чтобы в точке 3 теплоноситель всегда был максимально горячим. Если будет замечаться понижение температуры теплого пола, то клапан температуры можно понизить. Для этого используются балансирующие клапаны К1 и К2. Благодаря этой разработке в теплый пол не пойдет холодный теплоноситель, если в батареи он остыл.

к содержанию ↑

Недешевый метод, но эффективный

Схема с перепускным балансирующим узлом и с трехходовым клапаном

Эта схема оборудована перепускным балансировочным клапаном К1 и трехходовым клапаном, который подключен по-разному К2 и К3. Что касается К3, то он применим для того, чтобы стабилизировать температуру в теплом поле методом возвратной температуры с контура. Использование такого метода подключения можно достичь климат-контроля. Когда температура воздуха в квартире достигает высокой отметки, то поток горячего теплоносителя автоматически снижается. Благодаря этому значительно сокращаются затраты на подогрев. Движение воды по контуру будет гораздо быстрей, при условии достаточной температуры в комнате. Так, к клапану будет поступать горячий теплоноситель.

Если требуется работа в режиме закрытого контура, то используется клапан К1. Он полностью или частично перекрывает/снижает расход контура и работы насоса. Клапан К1 положительно скажется на работе и расходе насоса.

Трехходовой перепускной клапан

Насос устанавливается только на закрытый контур, вызывая перегрев и больший расход энергии, поэтому клапан К1 является необходимым элементом, который контролирует напор горячей воды. Скорость напора теплоносителя по контуру полностью зависит от напора горячей воды.

Итак, в этой статье было рассмотрено, как сделать теплый пол от отопления, даже если вы проживаете в квартире. Все работы мо монтажу труб можно выполнить своими руками. самое главное желание разобраться во всех схемах. Фотографии и видео в этой статье визуально показывают, как эти сложные работы воплотить в жизнь.

Если же выполнить работы своими руками не получиться, то придется обращаться за квалифицированной помощью. Ниже, как дополнение приведены схемы и пояснения по сборке насосно-смесительных узлов.

Остались вопросы?

Теплый Пол — Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом — ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

• Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

• Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

• Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

• Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

• Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжка, которая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Разбираемся как подключить теплый пол к системе отопления

Решив обзавестись теплыми полами в собственном доме или квартире, необходимо для начала подобрать практичную систему отопления пола. Существует большой ассортимент как самих систем отопления, так и вариантов их подключения. Например, подключение теплого пола к котлу предполагает приобретение водного пола, который подсоединяется к любому выбранному вами котлу – чаще всего газовому либо жидко-топливному. Преимущество такой системы теплых полов заключается в существенной экономии электроэнергии и относительно быстром и простом монтаже.

Для начала на площадь под теплые полы наносят песчано-цементную стяжку, после чего распределяют по поверхности пола сами нагревательные элементы. Сам котел можно прикрепить на стену в случае, если установка происходит в квартире. Однако если у вас имеется свободное помещение, то целесообразно будет использовать именно его для размещения всего перечисленного оборудования. Затем устанавливают коллектор, на которого возложена функция совмещения всего отопления, имеющегося в доме. В коллектор заводят подающую и возвратную трубу. На подающей трубе устанавливается циркуляционный насос, который обычно комплектуется терморегулятором, позволяющим контролировать температуру готовой системы отопления пола. При самостоятельных монтажных работах подключение теплого пола к котлу требует наличия минимальных знаний в области сантехники, т.к. помимо правильного подключения трубопровода, необходимо безошибочно установить и различные мелкие элементы системы – вентили, фитинги и заглушки.

Подключение теплых полов к отоплению также предполагает подключение датчика теплого пола и терморегулятора. Зная принцип работы системы подогрева пола, легко будет понять, как подключать терморегулятор теплых полов. Более сложным процессом является установка встраиваемого терморегулятора, так как его размещение требует наличия дополнительного места в стене – специальной ниши. Если в вашем доме или квартире сразу несколько комнат оборудованы системой теплых полов, то можно установить многоканальный терморегулятор, который будет контролировать температуру во всех помещениях одновременно. В комплекте к оборудованию теплого пола находится схема, в которой подробно описано, как подключать терморегулятор теплых полов в конкретном случае.

Что касается датчика температуры, то он лишь фиксирует температуру в системе и передает показания непосредственно в блок управления – терморегулятор. Размещается датчик в гофрированной пластикой трубе.

Поэтому подключение теплых полов к отоплению – крайне ответственный процесс. И если вы не на все 100% уверены в своих силах, то лучше обратиться за помощью специалистам.

Руководство по покупке полов с подогревом

| Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом полов, поэтому очень важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни. По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное регулирование нагрева с помощью шкалы традиционного стиля для регулировки температуры.Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании.Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству. Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ сократить потребление энергии без ущерба для вашего комфорта.Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями. В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить другой режим отопления для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Проект

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать ваше потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, которые покажут вам, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат будет регулировать свою тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и скорректирует ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Переключение тарифов

Термостаты с переключением тарифов контролируют ваше энергопотребление и постоянно следят за рынком энергии, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат сообщит вам, если найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом. Они могут включать в себя прогноз погоды, отображение температуры на улице и даже отчеты о дорожном движении, адаптированные к вашим утренним поездкам на работу.

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в существующих помещениях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов. Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию. Это гарантирует, что вы максимально эффективно используете UFH и не теряете ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, именно об этом мы и поговорим в этой статье.

Шаг 1 — Измерьте

Изображение с Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной.Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге позволит вам сэкономить деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать. Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели. Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, проводится между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это не хорошо… совсем не хорошо.

После успешного преодоления первого препятствия вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), только когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении датчика следует помнить еще о некоторых вещах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Зонд должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх покрытия (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла в последние годы стремительно расти популярностью сухих полов с подогревом.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Радиаторы и теплые полы — могут ли они работать вместе?

Вы подумываете отремонтировать свой дом, или вы часть нового процесса сборки.Отопление система является важным выбором при превращении дома в дом, поэтому вы правильно рассматривая все возможности. Ваше сердце говорит, что полы с подогревом, и вы слышали, что 12 мм трубы теплого пола делают это намного дешевле и проще, чем перед. Ваша голова говорит о радиаторах; конечно, это более экономичный выбор?

Правда в том, что между твоей головой есть компромисс. и твое сердце.

Большинство людей считают, что это вопрос или / или.Вы выбираете теплый пол или выбираете сами радиаторы. Правда в том, что двое системы могут хорошо работать вместе. Оба полы с подогревом и радиаторы могут работать от одного котла — или могут работать как две независимые системы

Почему стоит подумать о наличии и теплых полов, и радиаторов?

Если у вас уже есть радиаторы, процесс замены весь дом с подогревом полов может быть слишком дорого или слишком разрушительный. Модернизация пола для отопления потребуется поднять полы и, возможно, даже выбрать новые типы полов.Одна из распространенных причин неэффективности теплый пол — это неправильное напольное покрытие или напольное покрытие.

Вам может казаться, что полы с подогревом не нужны в каждом номер. Выбравшись из душа на холодный пол — это то, чего следует избегать, но нагревание под ковром может ощущаться бессмысленно.

Ваши возможности

Хорошая новость в том, что обе системы могут работать с такой же котел. Ваш дом будет разделены на зоны, причем одну зону можно обогревать радиаторами, а другую — обогреваться с помощью трубопровода под полом.Ты можешь даже иметь оба в одной комнате, если вам нужно трехмерное тепло, или В твоей части света всегда холодно!

Конфигурация этой системы зависит от того, выбирайте влажный или сухой теплый пол.

Влажные теплые полы

При мокром теплом полу трубы устанавливаются под пол, и они несут воду или химическую смесь. Вода будет нагреваться бойлером до заданной температуры, определяемой ваш термостат, а затем перекачивается по всему дому.

Установка влажных полов может быть дорогостоящей. установить. Однако вам нужно подумать о долгая игра с теплым полом. Эксплуатационные расходы вашей влажной системы будут значительно ниже, чем сухая система.

Сухие теплые полы

В сухой системе вода не используется. Это кажется очевидным, но большинство людей не понять, что это вариант. Сухой Система теплого пола состоит из матов или кабелей, похожих на те, что вы нашел бы в чайнике. Это отопление система может быть установлена ​​без необходимости взаимодействия с существующим отоплением система вообще — так может быть убер-удобно.

Вы с большей вероятностью выберете сухую систему, когда будете ремонт уже существующего дома, и есть ограниченное пространство для установки мокрой системы. Если хочешь мокрый системы при ремонте, часто бывает необходимо поднять полы, что еще дороже и уменьшает ощущение пространства в доме. Вам также может понадобиться совет по строительные нормы, прежде чем пытаться это сделать — вот почему большинство выбирают сухой система пола в таких условиях.

Лучший вариант под ремонт

Комбинация радиаторов и сухих полов — одна из лучшие варианты отопления дома. Наличие системы сухих полов с подогревом в вашей ванной комнате может полностью работать отдельно от отопления для остальной части дома. Это может дать вам ощущение роскоши, которой вы являетесь. ищу без больших работ и затрат. Несомненно, это оптимальный выбор для переоборудование теплых полов в доме, где стоимость сухого теплого пола во всем доме непомерно.

Если вас беспокоит окружающая среда, то смешивание радиаторы в большинстве комнат с сухими полами с подогревом в ключевых комнатах — лучший вариант.Имея сухой теплый пол по всему дому совсем не энергоэффективен, и ваши счета за коммунальные услуги скорее всего, взорвется. Даже если ты только выбирайте теплые полы на кухне и в ванной, любой входящий в дом будет предполагать, что у вас есть роскошь полов с подогревом через.

Оптимальный вариант для новой сборки

Мы немного предвзяты. Мы считаем, что полы с подогревом в новостройке делают все смысл. Однако некоторым все же может понадобиться вариант как с радиаторами, так и с теплым полом.В этом случае при строительстве нового собственности, имеет смысл использовать систему влажных теплых полов. Это будет означать запуск двух нагревательных системы от одного котла, но это вполне возможно.

Поддержание независимости двух систем с помощью зонального клапана легкий. Самое замечательное в зонном клапане заключается в том, что он дает вам полный контроль над потреблением энергии, чтобы вы могли контролировать свои текущие расходы.

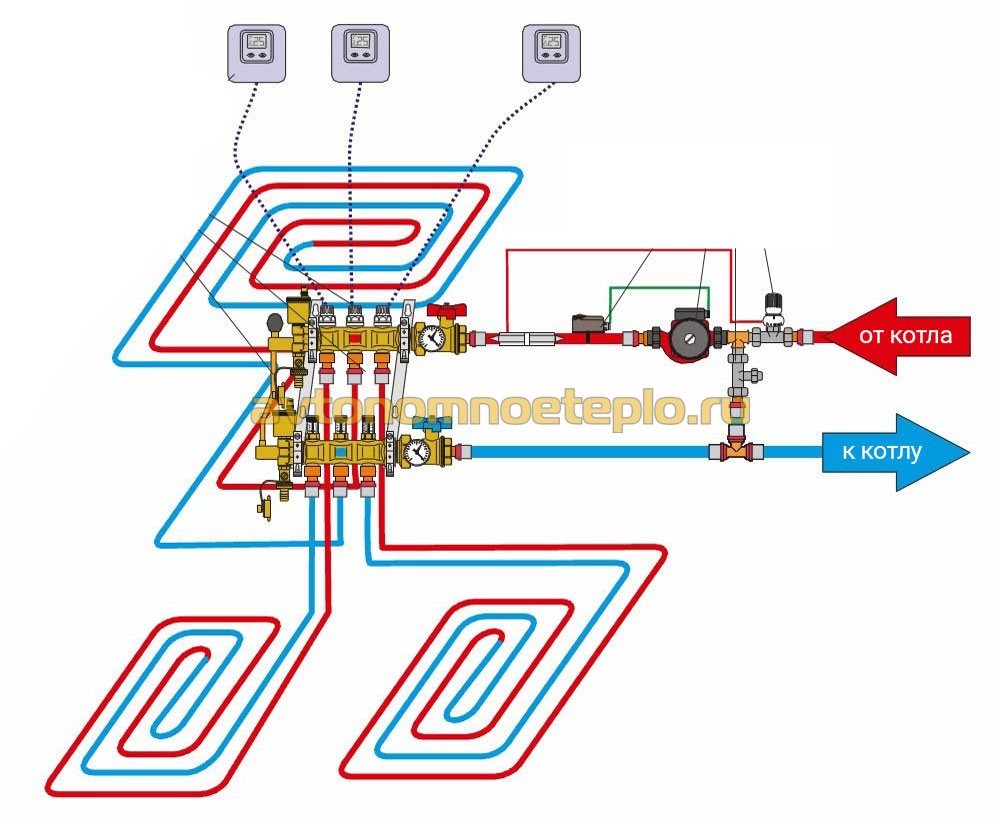

Мокрая система работает за счет горячей воды из проточного котла. вокруг системы.Как только он замкнулся система возвращается к датчику температуры. Если он еще достаточно теплый, вода будет рециркулировать вокруг пол с подогревом. Если температура упал слишком сильно, то котел сработает и подскажет в систему нужно закачать больше горячей воды. Чем дальше вода должна пройти, тем больше она остынет. прежде, чем он вернется к датчику температуры. Таким образом, используя зонный клапан, вы можете ограничить движение воды. вокруг радиаторов отопления и теплых полов.

Датчик, прикрепленный к коллектору, обнаружит падение температура, и это работает отдельно от радиаторов. Следовательно, пока термостат будет диктовать температура радиаторов, теплый пол может работать независимо.

Однозонный вариант

Один из самых простых способов подключить вашу новую систему — это контролировать ваш теплый пол с помощью радиаторных контуров. По сути, это означает, что ваш когда загорятся радиаторы, сработает пол с подогревом.Скорее всего, у вас будут радиаторы запрограммирован на включение в определенное время, и в этот момент ваш пол также включается насос отопления. Там может произойти задержка перед запуском насоса теплого пола, так как он требует температура в трубах должна быть достаточно высокой до начала откачки.

Вы можете адаптировать эту систему для включения зон, добавив коллекторы. Проблема с одиночным зонная система заключается в том, что имеется ограниченная длина трубы. Добавляя коллекторы, вы можете расширить это трубопроводов и контролировать температуру, проходящую через каждую зону.Вы можете проложить 100 м трубы без необходимости дополнительный коллектор, поэтому, если у вас нет необычно большого дома, это выбор вряд ли будет продиктован размером. Однако без коллектора все комнаты работали бы от одного и того же термостат.

Если вы поговорите с кем-нибудь, кто выбрал теплые полы, они скажут вам, что существенное преимущество — это контроль над зонами. Вы можете иметь тепло в районе дома. необходимо и, следовательно, для экономии энергии. Таким образом, даже одна зона упрощает установку; это могло быть не так лучший вариант в целом.

Простой вынос

У вас гораздо больше гибкости в выборе отопления системы, чем вы думали. Вы можете иметь радиаторы, полы с подогревом или и то, и другое. Вы можете запускать системы по отдельности или вместе, в зонах или как единое целое. система.

Как сделать выбор? Вам следует учитывать:

• Это новое здание или ремонт?
• Вы хотите контролировать различные области жилой дом?
• Хотите сэкономить на отоплении? расходы?
• Хотите разные варианты отопления в разные части дома?
• Сколько денег вы готовы вложить во время монтаж?

Выбор, который вы делаете сейчас, оказывает долгосрочное влияние на эксплуатационные расходы вашего дома и стоимость вашего дома при перепродаже.Поэтому было бы неплохо взять долгосрочный взгляд на баланс затрат и выгоды от правильного отопления система. Наши консультанты будут рады работать с вами, чтобы сбалансировать все варианты для вашего стечения обстоятельств.

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате.Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю.Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим. В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, в то время как в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола.Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек. По той же причине, возможно, лучше всего ограничить этот тип системы помещениями первого этажа, но верхние уровни определенно не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом.Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

Как установить

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от типа системы теплого пола, который вы выберете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. .Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику, чтобы он смог подключить систему к сеть.

В остальном способы укладки теплого пола обоих типов под паркетный и ламинатный пол очень похожи.

Установка влажной системы

Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол в комнате должен быть приподнят, чтобы вместить ее. . Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДЪЕМ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.

• Напольное покрытие Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко обратить вспять и удалить.Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. УКЛАДКА ТРУБ

Система теплого пола должна иметь направляющую, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая область.Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя. Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору.Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своей способности сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. СТЯЖКА

Влажные системы обогрева полов обычно покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками.Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1. ПОДЪЕМ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
• Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайшего к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
Напольное покрытие
• Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. Укладка коврика

После того, как пол убран и уложена изоляция, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей. Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, заклеен лентой или закреплен на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком. Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. СТЯЖКА

Системы электрического теплого пола иногда покрывают слоем стяжки, который помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубопроводах влажной системы и неисправная проводка в электрической системе.После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления. Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Термостаты и регуляторы теплого пола

Когда дело доходит до термостатов теплого пола, ваш выбор управления будет зависеть от типа установленного вами теплого пола.

Электрический пол с подогревом состоит из множества электрических проводов, которые проложены в полу и подключены к основному источнику питания.При включении сопротивление в проводах вызывает их нагрев. Термостаты электрического теплого пола будут подключены, проводными или беспроводными, обратно к контроллеру переключателя, который затем включит или выключит отдельные цепи в зависимости от потребности.

Система влажных полов с подогревом — это система, в которой в полу проложены длинные петли трубопроводов и циркулирует теплая вода, а затем тепло передается от воды к полу. Термостаты теплого пола во влажных системах также подключаются к контроллеру проводным или беспроводным способом, но вместо того, чтобы контроллер включал или выключал цепь, он вместо этого открывает моторизованный клапан на коллекторе теплого пола, который затем позволяет теплой воде течь в эта зона.

( БОЛЬШЕ : Все, что вам нужно знать об установке водяного теплого пола)

Как работают термостаты теплого пола?

Термостаты для теплого пола работают по-разному.

Обычно на стене есть комнатный термостат, который измеряет температуру в комнате. Когда термостат включается, он требует, чтобы тепло распределялось по полу в этой области. Это нормально — иметь отдельный термостат в каждой области или зоне, чтобы все имущество не нагревалось, если некоторые зоны не нуждаются в дополнительном тепле.

Иногда в пол также могут быть встроены термостаты, чтобы убедиться, что пол не перегревается, или чтобы пол не становился слишком холодным, особенно если в комнате есть другой источник тепла (например, дровяная горелка). или Aga), которые потенциально могут «сбить с толку» комнатный термостат.

( БОЛЬШЕ : Вам нужно предложение для вашей системы теплого пола?)

Типы термостата теплого пола

Термостаты теплого пола обычно устанавливаются на стене, и их можно регулировать с помощью простых поворотных регуляторов, цифровых кнопок и сенсорного экрана. чувствительные экраны или через смарт-устройства, такие как телефоны или планшеты.

Термостаты можно запрограммировать на разные температуры в разное время дня, а также на разные требования в выходные дни. Можно запрограммировать любое количество опций, чтобы оптимизировать систему и не тратить зря тепло, когда оно не требуется.

Беспроводные термостаты

Беспроводные термостаты обмениваются данными между комнатным термостатом и контроллером через маломощный беспроводной сигнал. Это может быть очень хорошим способом добавления комнаты с помощью управления комнатами к существующей собственности без необходимости преследовать стены и вызывать множество нарушений при прокладке проводов в каждой комнате.

WiFi можно затем использовать для подключения вашего телефона или планшета к контроллеру, чтобы вы могли регулировать обогрев практически из любой точки мира, если там есть подключение к Интернету.

Основные характеристики термостата для теплого пола

Многие современные термостаты имеют огромное количество опций.

Совместимость с вашей системой отопления, а также с другими устройствами контроля температуры — это ключевая особенность, на которую следует обратить внимание. Вы не хотели бы, чтобы в вашей системе отопления был термостат, который не мог бы взаимодействовать с системой кондиционирования воздуха, потому что тогда, когда система кондиционирования воздуха охладит комнату, система отопления может включиться, чтобы попытаться снова нагреть ее.

Если вы много уезжаете, вам может понадобиться возможность подключиться к дому через Wi-Fi.

В существующем доме вам также может потребоваться подключение к радиаторным клапанам с электроприводом, если у вас есть сочетание влажных полов с подогревом и радиаторов. Кроме того, вы можете захотеть, чтобы система управляла парой зон электрического подогрева пола в ванной, а также электрическим панельным обогревателем. Затем вам нужно будет указать систему управления, которая может все это сделать.

Убедитесь, что вы знаете свои требования как сейчас, так и в будущем, чтобы ваша система управления была надежной в будущем.

(Изображение предоставлено getty images)

Могу ли я использовать какой-либо термостат с моим теплым полом?

Большинство термостатов изготавливаются для конкретных систем.

Существуют универсальные продукты, но они тоже будут частью их системы, поэтому вам нужно будет купить универсальный термостат с стандартными элементами управления, а затем подключить его к коллектору теплого пола.

Многие системы умного дома имеют возможность управлять отоплением, но очень важно убедиться, что система умного дома действительно полностью совместима с вашей системой UFH.

Сколько стоят термостаты для теплого пола?

Термостаты обычно являются частью системы, и в идеале их следует покупать как систему. Единственный случай, когда вы действительно покупаете термостаты индивидуально, — это если вы заменяете поврежденный или расширяете систему.

Стоимость индивидуальных термостатов во многом будет зависеть от качества и функциональности продукта.

Сколько термостатов мне нужно?

Как минимум, вам понадобится один термостат на зону (не по одному на комнату, поскольку у вас может быть более одной зоны в большой комнате), но вы можете добавить дополнительные термостаты, если у вас есть вторые теплогенераторы, такие как дровяные горелки или типа Aga. плиты и нужно, чтобы пол не остыл.

Как я могу контролировать разные зоны с помощью термостата теплого пола?

Трубы или провода UFH будут установлены в разных местах с отдельными термостатами. Каждой зоной можно индивидуально управлять с помощью электронного управления, а в случае влажных систем элементы управления затем подключаются обратно к коллектору, чтобы открывать или закрывать зоны.

Где мне разместить термостат?

В идеале термостат должен быть расположен в таком месте, где он сможет определять среднюю температуру в этом помещении.

Не допускается попадание прямых солнечных лучей или сквозняков. Его также не следует размещать рядом с какими-либо приборами, так как они могут излучать тепло, что может привести к ошибочным показаниям термостата.

Беспроводные термостаты также не следует размещать в местах, где они не могут взаимодействовать с контроллером отопления, например, внутри или за металлическими материалами, такими как изоляция с фольгой или гипсокартон. Также существует риск нарушения связи при наличии другого источника беспроводных помех, например, от маршрутизатора Wi-Fi, мобильных телефонов или иногда даже трансформаторов освещения и диммеров.

Какую температуру установить на термостате теплого пола?

Температура, на которую вы устанавливаете комнатный термостат, должна соответствовать температуре, при которой вы чувствуете себя комфортно.

Однако стоит помнить, что с повышением влажности в помещении будет повышаться и желаемая температура в помещении.

Убедитесь, что помещение достаточно (но не чрезмерно) вентилируется и, таким образом, комнатный термостат может быть установлен немного ниже.

Получите ценовое предложение на систему теплого пола

Домостроение.co.uk сотрудничает с лучшими британскими поставщиками систем теплого пола, чтобы удовлетворить ваши требования к их продукции. Просто ответьте на несколько вопросов о том, что вам нужно от системы теплого пола, и мы свяжем вас с подходящим партнером.

Как это работает

1. Введите свои данные ниже. Расскажите нам немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.

2. Мы ищем в нашей базе данных. Мы подберем ваши требования с продуктами и услугами, которые предлагают наши партнеры.

3. Партнеры свяжутся с вами. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.

Подключение теплого пола к электросети

Как подключить теплый пол к электросети — это вопрос, который нам часто задают, и мы всегда рекомендуем, чтобы любые электрические соединения с любой системой теплого пола, будь то водяной или электрический, выполнялись квалифицированным электриком в соответствии с с электротехническими нормами, действующими в этой стране.

Когда вы подключаете систему подогрева полов к электросети с помощью электрического обогрева пола, вы должны учитывать величину силы тока, потребляемой системой, чтобы обеспечить достаточное количество энергии для подачи электроэнергии. Примерная сила тока нагревательного мата A Klima под плиткой при 150 Вт на кв. М (10 кв. М) составляет 6,5 ампер, поэтому для его питания необходимо подходящее питание от сети. Мы также всегда рекомендуем устанавливать специальное УЗО (устройство защитного отключения), чтобы можно было изолировать систему и обеспечить дополнительную защиту.При выборе системы электрического теплого пола желательно посмотреть, какие европейские сертификаты имеет система и какой уровень. Большинство европейских систем электрического теплого пола, таких как торговая марка Klima, производимая группой теплых полов Magnum, имеют высокий уровень сертификации, который гарантирует надежную безопасность и работу системы, и полностью заземлены для дополнительной защиты.

Системы влажного теплого пола обычно имеют электрическое соединение для питания насосов и термостатов, но обычно оно не превышает нескольких ампер (мы рекомендуем проверить индивидуальные системные требования).В большинстве случаев для подключения теплого пола к электросети для любой системы теплого пола электрик будет возвращать подводящую линию к плате потребителя, хотя может быть возможно взять ответвление от главной кольцевой магистрали в зависимости от существующей нагрузки и размера. системы у вас есть.

Для любой системы теплого пола, которую вы установили и которую ввел в эксплуатацию электрик, важно, чтобы вы сохраняли все документы и свидетельства об установке.Эти документы могут потребоваться при продаже дома или получении свидетельства о завершении строительства или пристройки.

Полное руководство по полам с подогревом

Какие типы полов с подогревом существуют?

Существует два основных типа систем подогрева полов: электрические (или «сухие») и водяные (или «мокрые»).

Сухие системы работают с сетью проводов, проложенных под полом. Некоторые используют нагревательные маты для покрытия больших площадей пола, в то время как другие будут работать со сложной сетью отдельных проводов.Слой изоляции находится под сетью проводов, заставляя тепло проникать в комнату.

Другой вариант — это система на водной основе, состоящая из сети труб, подключенных к вашему водогрейному котлу. С этим типом системы установка немного сложнее (и сложнее), и в результате затраты, как правило, выше, поскольку вам нужно будет вызвать сантехника. Однако системы водяного теплого пола на 30% эффективнее радиаторов, равномерно распределяя тепло при более низкой температуре..

Сколько стоит электрический теплый пол?

Стоимость теплого пола зависит от многих факторов, включая тип устанавливаемой системы, количество комнат, которые вы собираетесь, и размер вашего дома. Например, вы можете рассчитывать заплатить примерно 5000 фунтов стерлингов за систему влажных полов с подогревом во всем новостройке. Комната за комнатой, влажные системы стоят от 20 до 30 фунтов стерлингов за квадратный метр, не считая больших затрат на установку.

Электрические системы начинаются с примерно 100 фунтов стерлингов за квадратный метр для индивидуальной проводки, в то время как нагревательные маты дешевле (например, магазины DIY продают маты площадью 5 м2 менее чем за 100 фунтов стерлингов).Вам нужно будет добавить стоимость изоляционных материалов и контроллеров, а также профессиональные затраты на установку, если вы не делаете это самостоятельно. Электрические системы обычно дешевле в установке, но они могут быть на 40% дороже в эксплуатации, чем системы водяного теплого пола.

Как установить систему теплого пола?

Как и в случае с расходами на теплый пол, тип системы определяет способ ее установки. Вы можете установить электрические системы самостоятельно, но с системами на водной основе лучше всего обращаться к квалифицированному сантехнику.

Для электрических систем выбирайте маты или отдельные провода в зависимости от площади пола. В ванных комнатах или небольших комнатах коврики легко справятся со своей задачей и их довольно легко установить. Вы просто кладете их на гладкий пол, при необходимости размещая теплоизоляцию сверху и снизу. Системы со свободной проводкой могут быть распределены на больших площадях. Их основное преимущество — гибкость, работа с необычными формами или макетами. В этом случае важно расположить провода равномерно, иначе у вас будут участки, которые будут теплее других.

Мокрые системы сложнее. Вам нужно будет установить сеть труб, подключить их к вашему котлу и, возможно, поднять пол, чтобы все уместилось. Даже с электрической системой рекомендуется нанять квалифицированного электрика для подключения проводов к вашему основному источнику питания. .

Какие самые лучшие советы по электрическому подогреву пола?

Независимо от того, какой тип системы вы выберете, между теплым полом и радиаторами есть несколько ключевых различий. Примите во внимание эти советы, чтобы максимально использовать возможности вашей системы.

Обогрев комнаты с помощью этого типа системы занимает больше времени, хотя после того, как комната будет нагрета, она будет оставаться комфортной, несмотря на сквозняки. Если вы установите таймер на пару часов ранним утром, ваша комната будет оставаться теплой в течение дня.

Ожидайте управления вашей системой из центра. Многие из последних моделей работают с приложениями, что позволяет управлять каждой зоной со смартфона. Хотя для каждой комнаты потребуется отдельный клапан, вы можете разместить их в центральном шкафу для более удобного управления.

Изоляция и полы с подогревом идут рука об руку, поскольку они работают вместе, чтобы создать более энергоэффективный дом. Не экономьте на изоляции под вашей системой, иначе тепло будет излучаться вниз и будет менее эффективным. Если вы живете в старом доме с одинарным остеклением, теплого пола может быть недостаточно для поддержания тепла в доме — постарайтесь обновить окна, иначе вам может потребоваться совместить его с радиаторами, что приведет к увеличению затрат на отопление.

Есть ли газовые полы с подогревом?

Если вы установите влажную систему, подключенную к вашему водогрейному котлу, пол будет нагреваться по той же системе, что и ваша горячая вода — газовой или электрической.

Является ли система теплого пола хорошей инвестицией?

Хотя полы с подогревом более эффективны, чем радиаторные системы, это все же больше роскошь, чем средство экономии.
