Технология укладки теплого пленочного пола под ламинат: Монтаж инфракрасного теплого пола под ламинат своими руками

укладка и монтаж своими руками

Теплый пол

Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.

Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.

Как сделать теплый пол?

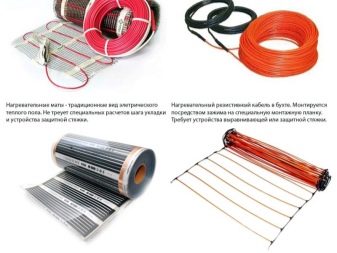

Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.

Монтаж инфракрасного пола

Инфракрасный  из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.

Инструкция по монтажу

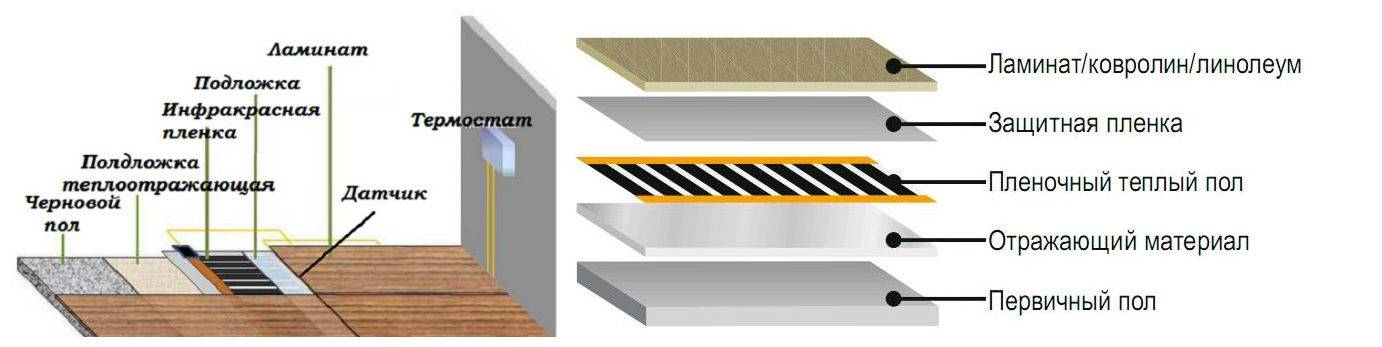

Пленочный пол

Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.

Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.

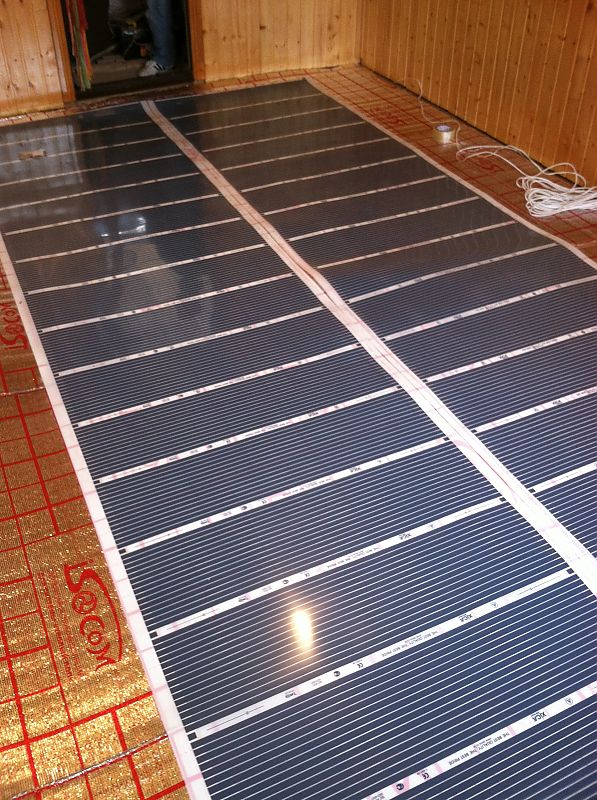

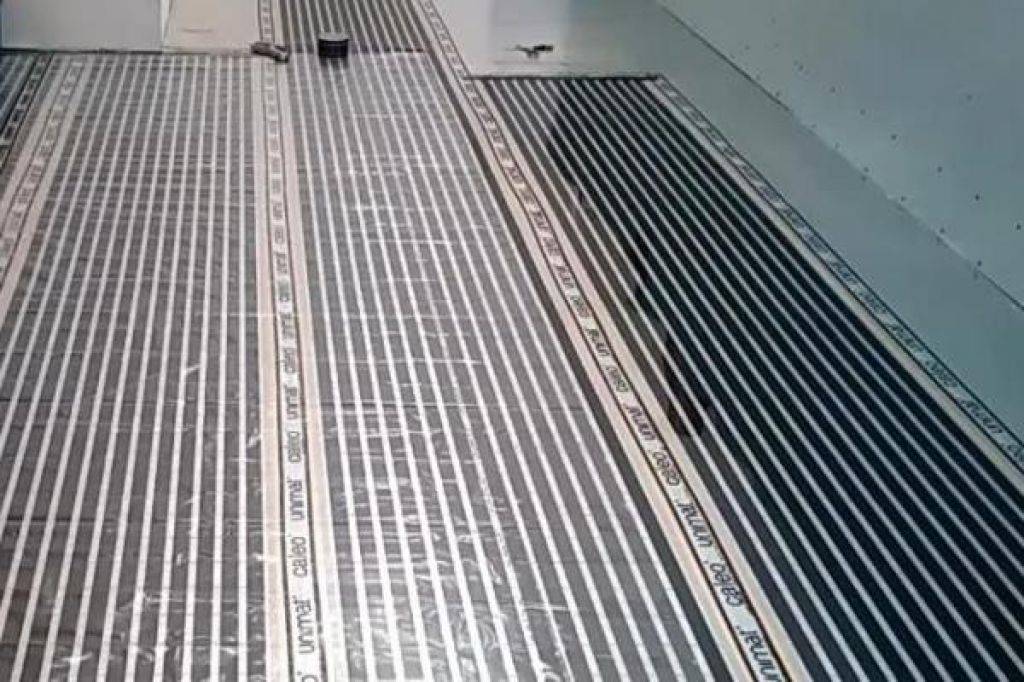

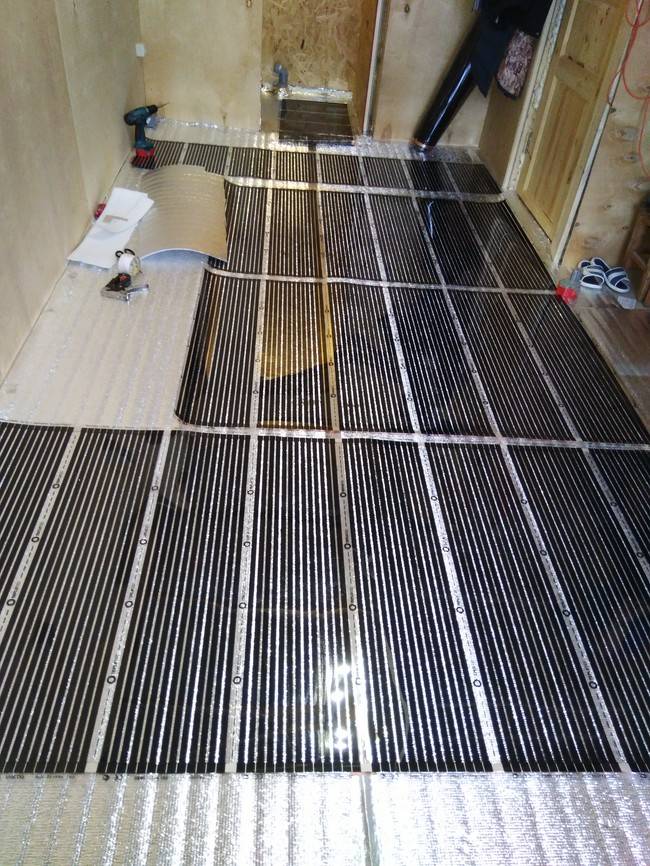

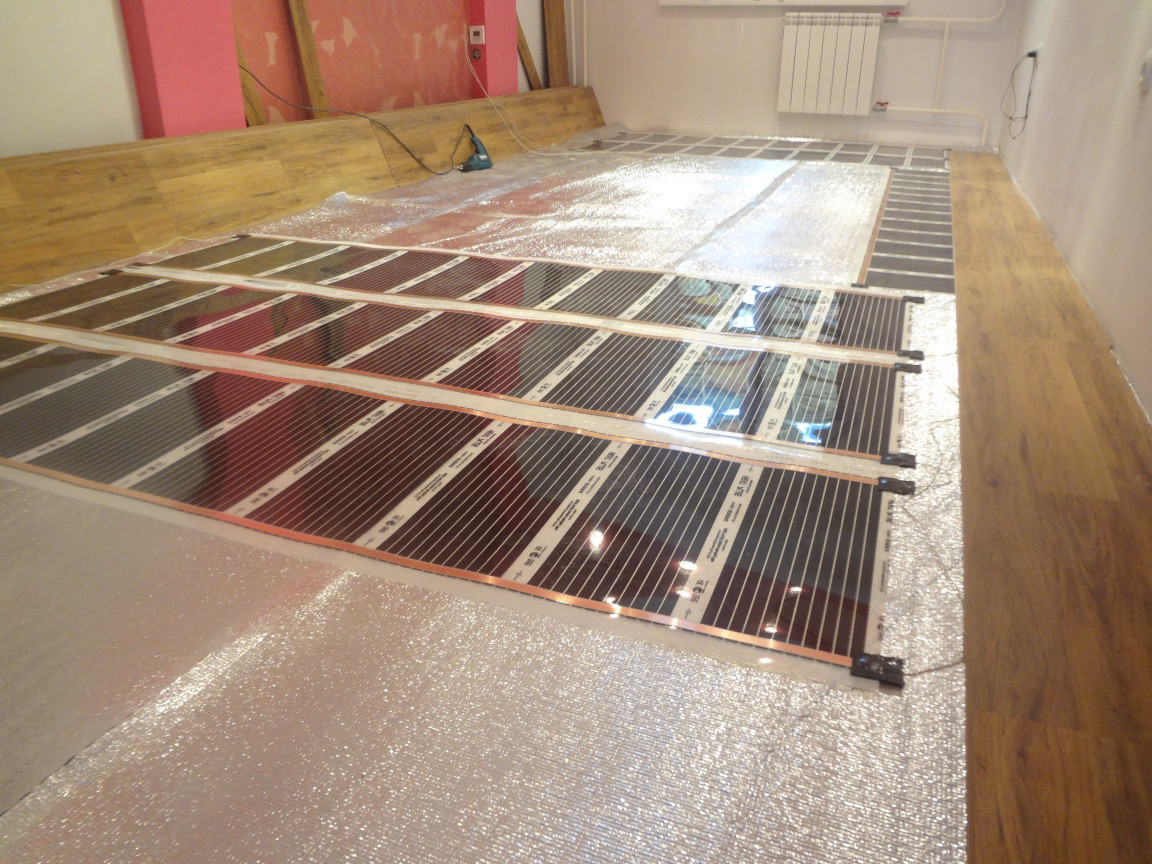

Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора.

Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.

Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.

Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.

Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.

Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты  от повреждений: для этого используется поливиниловая вспененная пленка..

Советы по укладке

Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.

Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.

  • В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
  •  Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
  • Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
  • Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.

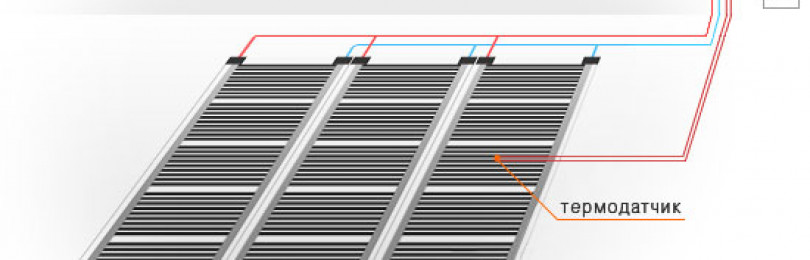

  • Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
  • Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
  • Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.

Важные предостережения при работе с пленочными теплыми полами под ламинат:

  •  Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.

    Укладка ламината на нагревательные маты

  • Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
  • При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
  • Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
  • Нельзя в термопленке самостоятельно проделывать отверстия.
  •  Выполнять монтаж при минусовой температуре.
  • Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
  • Отрезок пленки не должен превышать 15 метров.
  • Недопустим монтаж без заземления.

Подробно про плёночный тёплый пол под ламинат

Из всех видов обогревательных полов инфракрасные модели считаются наиболее безопасными. Они хороши и с точки зрения удобства управления, и в плане возможности сочетать их с широким спектром напольных покрытий. Так, именно щадящий режим работы теплого ИК-пола позволяет сочетать его с ламинатом. Древесина достаточно капризна в силу чувствительности к влажности и теплу, но ее можно смело укладывать на плёночный теплый пол.

Благодаря частому расположению нагревательных секций на термопленке (каждые 5 миллиметров), ламинированным панелям не страшны растрескивания и деформационные процессы.

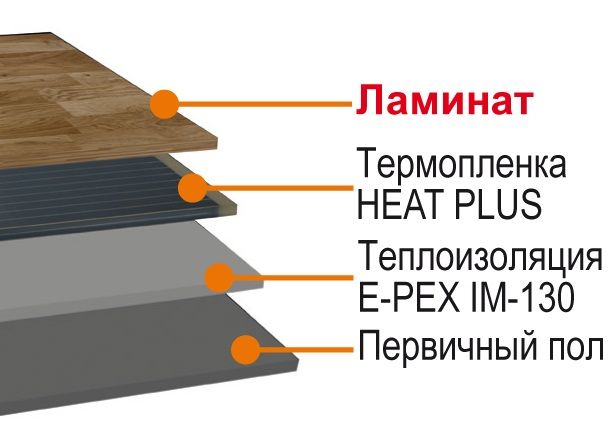

Особенности комбинации ламинат-теплый пол

Ламели на деревянной основе

не обязательно укладывать по технологии плавающих полов. Чтобы повысить теплопередачу их можно приклеить к основе по всей площади так же, как укладывается и фиксируется традиционный паркет. Само по себе приклеивание панелей повышает и акустические качества покрытия: это минимизирует звуковые эффекты при хождении по полу, что позволяет исключить применение подложки, которая, в свою очередь, понижает теплопередачу.

Оптимальным вариантом будет применение ламелей с замковым механизмом крепления, которые не требуют использования клеевых составов. За счет такой техники монтажа повышается сопротивляемость ламинированного полотна к усадке и процессам расширения.

Следует учитывать, что при выборе ламината, как покрытия для теплого инфракрасного пола обычно учитываются свойства дерева относительно взаимодействия с обогреваемыми элементами

. Ламинированные панели производятся не только из дерева – в их основе может быть и поливинилхлорид. Применение таких моделей ламината не целесообразно в качестве декоративного покрытия для напольной системы обогрева. Это обусловлено множеством факторов, среди которых низкая теплопроводность ПВХ. Достоинством таких моделей является их тонкий слой, что позволяет использовать в комнатах с низкими потолками. И все же, традиционные варианты ламината из дерева остаются лучшим вариантом, если требуется укладка на теплый инфракрасный пол.

Вернуться к содержанию

Плюсы и минусы плёночного пола

За счет быстрого прогрева, использование инфракрасного пола оправдывается как таковое. В плане его совмещения с ламинатом важно, что плёночный тёплый пол не предполагает высокие показатели температуры, поэтому деформирование пола исключено.

Собственно, это является и минусом плёночных обогревателей – даже при желании невозможно повысить эффективность прогрева. По этой причине покрытие нельзя рассматривать как полноценную систему отопления, на которую может претендовать электрический пол. Зато в отличие от кабельного аналога ИК-полы целесообразны в экономическом отношении. Это связано с тем, что хотя этот пол в сущности является разновидностью электрических систем, его конструкция и сами нагревательные элементы рассчитаны на экономичное потребление энергии.

При физическом повреждении одного из элементов термопленки вся система продолжает работать – то есть ремонту или замене подлежит только одна полоска, при этом остальные могут функционировать и без вышедшего из строя участка. Эту особенность необходимо предусмотреть еще на стадии монтажа – такое преимущество достигается благодаря параллельному соединению.

Термопленке не страшны коррозийные процессы и разрушения – как правило, период разложения полиэтиленовых материалов превышает по времени срок службы объектов строительства. Установка плёночного тёплого пола под ламинат занимает не более 2 часов. При монтаже отсутствует необходимость использования специального инструмента и расходных материалов.

Готовый пол можно использовать сразу после укладки ламинированных панелей. Если соблюдены все правила укладки, то инфракрасный пол создаст оптимальный температурный режим без вреда для здоровья. В отношении экологической безопасности такой пол может сравниться с абсолютно «чистым» водным обогревательным покрытием, которое также легко сочетается с ламинатом, но в этом случае есть риск чрезмерного понижения уровня потолка. А это еще одно достоинство плёночных систем –

покрытие обладает минимальной толщиной, которая практически не сказывается на параметрах высоты помещения.

Срок службы покрытия достигает 50 лет при соблюдении правил эксплуатации. Особых требований изготовители не предъявляют – главное, осуществить правильный монтаж с наличием необходимых защитных прослоек.

В результате, потребитель получает снижение затрат на отопление почти на треть и все это благодаря возможности установки оптимальной программы отопления в соответствии с нуждами. Данный способ обогрева комнаты выигрывает у своих аналогов — кабельный и водный пол по стоимости. Кроме того, в процессе монтажа он требует минимальных затрат, чего нельзя сказать о системе на водной основе.

Монтаж инфракрасного пола под ламинированные панели производится легко и доступен не специалисту, однако при выполнении расчетов и распределении секций отопления все же стоит подробно ознакомиться с инструкцией по установке. Она поможет исключить погрешности и ошибки, которые в дальнейшем могут проявиться и привести к плачевным последствиям.

Вернуться к содержанию

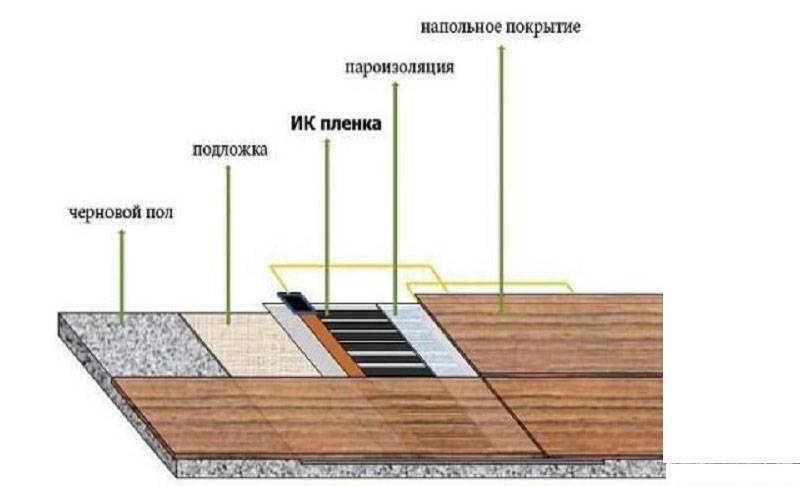

Монтаж плёночного теплого пола

Перед тем, как составить план укладки теплого пола необходимо определиться с теми местами, в которых вы планируете расстановку крупногабаритных предметов мебели, ведь именно в этих местах укладывать теплый пол строго настрого запрещается. Следующий немаловажный аспект касается отступа от стен, ведь эти промежутки следует оставлять размером от 50 до 100 миллиметров.

При укладке пленочного материала (на непроводящую электрический ток основу) необходимо избегать монтажа по методу «внахлест» – это не рекомендуют изготовители теплых полов. Пленку желательно класть по наибольшим параметрам длины, что обеспечит экономию кабелей и соединительных участков.

Когда пленочное покрытие правильно разместилось по всей площади комнаты, можно склеивать его края специальным скотчем – это будет фиксирующий элемент.

Вернуться к содержанию

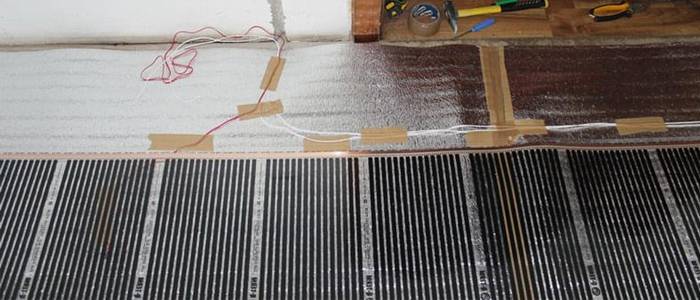

Подключение кабелей

Классический вариант подсоединения проводов к нагревательному покрытию предусматривает использование обжимающих клемм. Принцип действия такого способа подключения состоит в использовании двух клемм, входящих в медные полоски с их дальнейшим обжимом. Затем, в клемму необходимо внедрить кабели, которые после этого таким же образом обжимаются плоскогубцами. Вся процедура оканчивается изоляцией с применением битумного скотча, клеящегося вверху и внизу. На обратной стороне полоски аналогично создается изоляция участка соединения (медные пленочные шины).

Вернуться к содержанию

Люверсы

Тем, кто хочет повысить эффективность и надежность конструкции, вышеописанную технологию стоит заменить на более современные способы, предполагающие использование люверсов. Эти изделия различаются по толщине и обладают разной степенью безопасности. Для применения данной техники потребуются непосредственно люверсы, скотч битумный, строительный степлер и наконечники. По процедуре подключения процесс в данном случае схож с предыдущим, где использовались клеммы.

Кстати, многие поставщики теплых полов в одном комплекте поставляют и подготовленные полосы ИК-пола, то есть в них уже предусмотрена фиксация люверсов посредством использования специальных плоскогубцев. В этом случае можно сэкономить деньги и упростить процедуру монтажа инфракрасного пола, при этом получив заведомо надежную и долговечную конструкцию.

Вернуться к содержанию

Особенности соединения

Стоит учесть, что конструкцию следует подключать только с применением параллельного соединения, но ни в коем случае не последовательного. Это обусловлено тем, что во втором случае тепло может не распределяться по всей площади равномерно, кроме того, если из строя выйдет одна полоска плёночного пола, то неработающей окажется вся система целиком. При этом, параллельное соединение предполагает выход из строя одной секции с возможностью продолжения работы остальных участков.

Вернуться к содержанию

Подключение плёночного пола

При соединении пола с термостатом мощностью в 16А следует помнить, что к этой разновидности терморегулятора применяются нагрузки от обогревательной системы площадью максимум 15 квадратных метров. Если этот показатель превышается, то желательно использовать дополнительный или даже несколько термостатов. Сам же терморегулятор следует фиксировать в участках, находящихся в предельной близости к проводке.

Вернуться к содержанию

Монтаж терморегулятора

Термостат для плёночного обогревательного покрытия может устанавливаться двумя методами:

  1. наружным;
  2. внутренним.

В первом случае — место размещения терморегулятора не требует специальной подготовки, то есть штробления (используется для проводки) и может ограничиваться лишь установкой специальной коробки. Во втором случае установка подразумевает штробление стенки там, где рассчитывается установка прибора.

После того, как терморегулятор будет подсоединен, следует оценить работоспособность системы. Для этого необходимо включить термостат и немного продержать его работающим. В случае правильного монтажа пленки — все ее элементы будут прогреваться равномерно.

Если испытания прошли успешно, то требуется с помощью тестера испытать систему на утечки электричества.

Немаловажен и момент, касающийся заземления. Чтобы реализовать эту часть работ, достаточно приклеить фольгированный скотч вдоль плёночного покрытия, а конец его отвести к земле.

Вернуться к содержанию

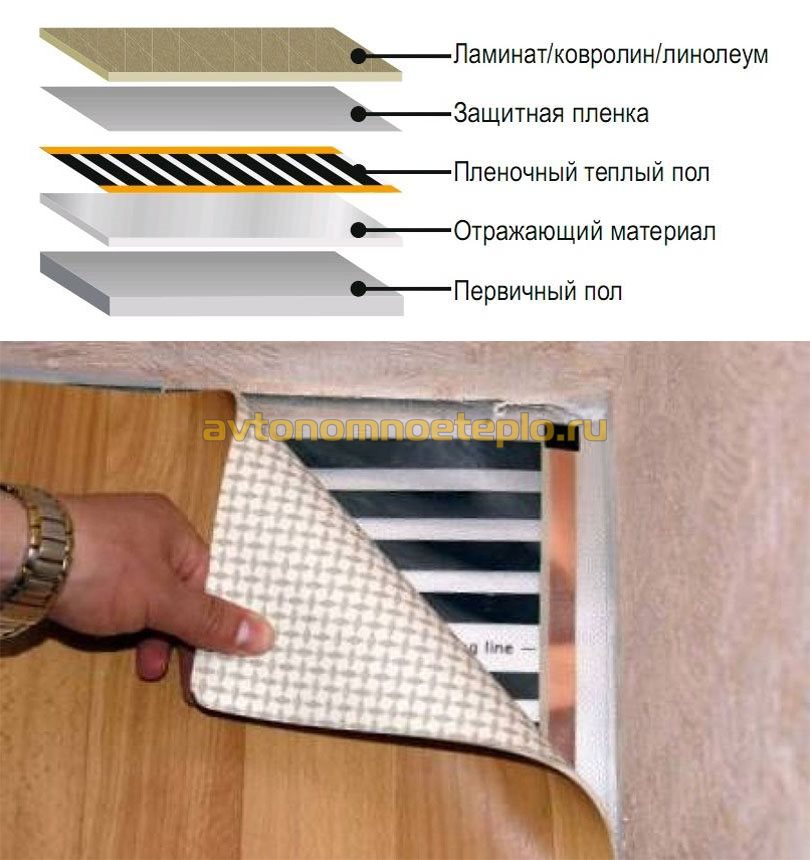

Установка защитных материалов

При всех достоинствах плёночного покрытия это достаточно хрупкая система, которая подвержена механическим повреждениям. Соответственно, необходимо создать максимально безопасные условия ее эксплуатации в сочетании с ламинированным декоративным покрытием. В частности, ее поверхность следует покрыть полиэтиленом, на который в дальнейшем ляжет подложка для ламината. Последняя прослойка также выступит защитным барьером от повреждений, но и клеенку нужно предусмотреть в обязательном порядке.

Вернуться к содержанию

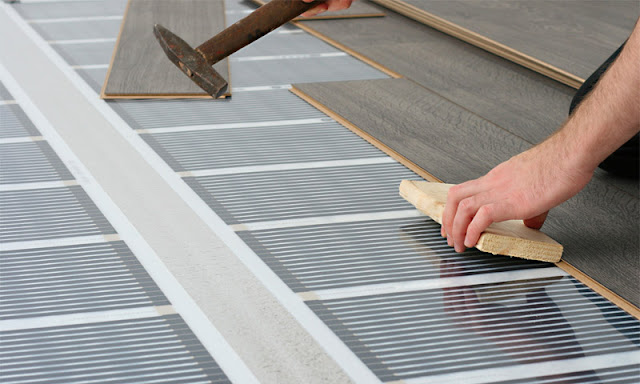

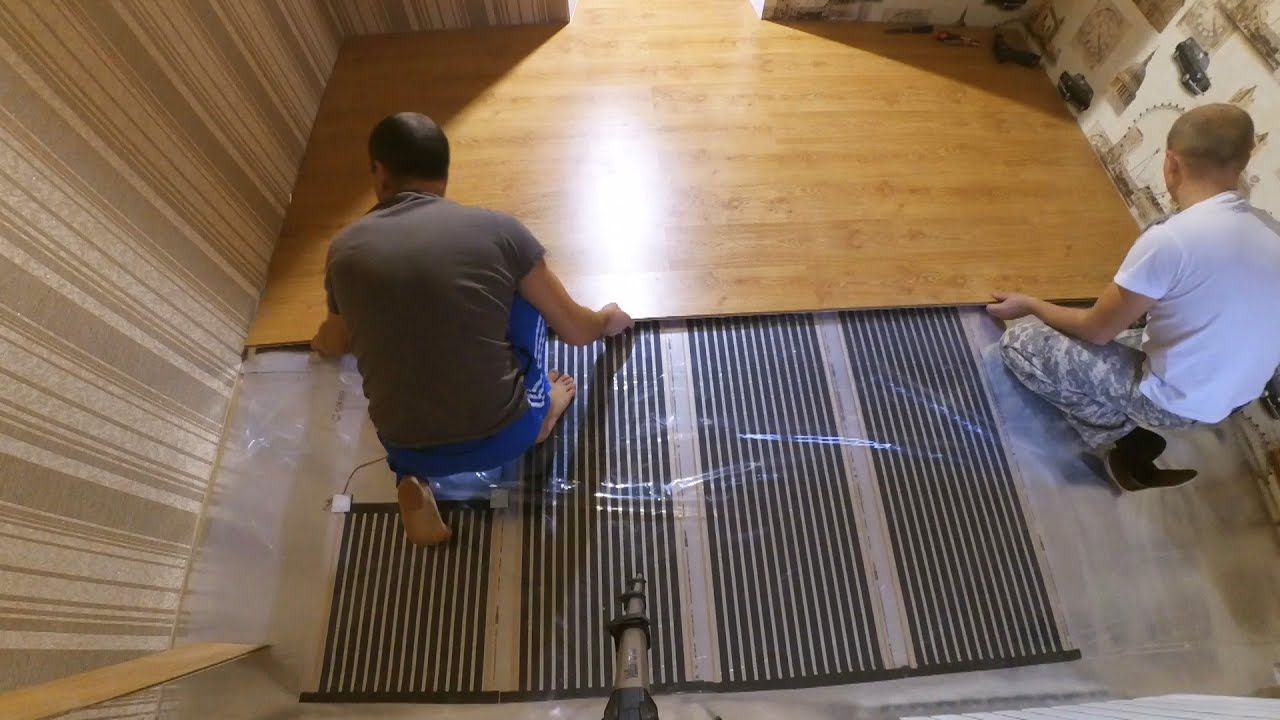

Укладка ламината

После того, как теплый инфракрасный пол уложен и проверен на работоспособность, можно начинать укладку ламината. Тот факт, что напольное покрытие укладывается на теплый пол уже говорит о том, что черновая поверхность полностью готова к использованию. Подготовительные работы исключаются и остается только собрать ламинированное полотно, что не представляет особых сложностей и требует минимальных усилий.

Монтаж планок схож с конструктором. В каждой ламинированной планке предусматриваются специальные замковые механизмы, посредством которых и выполняется укладка. Все модели ламината делятся на два вида – те, что укладываются на клей и безклеевые.

Последние соединяются по типу «шпунт-паз». Сразу стоит отметить, что если применяется клей, то не ПВА. В его составе предусмотрена водная основа, из-за чего он способен провоцировать вздутие ламелей и деформировать стыки. Желательно применять водоотталкивающие средства. Все планки ламинированного покрытия следует делать «плавающими» (без применения шурупов, саморезов и гвоздей, фиксирующих покрытие к теплому полу). Между стенкой и ламинатом следует оставлять промежуток в 10 миллиметров. Это делают с той целью, чтобы при перепадах в уровне влажности древесная основа полотна могла увеличиваться и не «вздувалась», упираясь в стенку. Промежутки до стенки необходимо контролировать распорными клинышками.

Собирается покрытие из ламинированных планок от двери или в ее направлении. Иногда, при монтаже возникает потребность в подпиле дверной коробки. На станке необходимо подготовить соответствующую форму для проема и подвести ее согласно параметрам последнего ряда панелей. К этому следует быть готовым еще на стадии расчета материала.

Кроме того, в зависимости от параметров и размеров планок может возникнуть потребность и в обрезке самого ламината – крайних элементов. В этом отношении гораздо экономичнее использование мелкоформатных ламелей. Также доработка панелей может потребоваться, если из пола выступают трубы – в таких случаях необходимо сверлить отверстия так, чтобы прохождение труб сквозь планки не мешало соединению замочного механизма.

Для более плотного крепления доски, в процессе монтажа следует подбивать их деревянным бруском. Ламели устанавливают с небольшим смещением стыков относительно первого ряда – размер отступа не должен быть меньше 20 сантиметров. Способ монтажа от дверной коробки отличается лишь тем, что первым устанавливают паз возле двери и на станке формируется необходимая конфигурация «первых» ламелей, а потом выполняется установка по обычному принципу.

Похожие статьи:

Пленочный теплый пол под ламинат: выбор термопленки, монтаж

Популярность систем напольного отопления сегодня не вызывает сомнений. Это возможность реализовать еще с детских пор желание – придя домой с холода, поскорее прикоснуться ногами к покрытию, излучающему мягкое тепло. Пленочный теплый пол под ламинат позволяет ходить в доме без тапочек, так как температура покрытия физиологически комфортна для ступней. Улучшается настроение, а силы, растраченные за день довольно быстро восстанавливаются.

Ламинат подходит для этой системы отопления, так как имеет небольшую толщину, и хотя теплопроводность его – средняя, однако пропускаемая им греющая мощность может быть достаточно большой. «Сухая» укладка под ламинат пленочной системы нагревателей, можно сказать, на высоту пола практически не влияет. Ее устанавливают непосредственно поверх подложки сразу под покрытием и высота ее обычно получается не больше 0,5-1,5 мм. Установка производится чрезвычайно просто и быстро – самое большее за один день. Причем греющая пленка будет прогревать значительно эффективнее, чем электрический теплый пол. Кабельной системе в толстой стяжке, приходится тратить дополнительную энергию, чтобы преодолеть тепловой барьер, который создает подложка под ламинат между ним и стяжкой.

Преимущества пленочного пола


  • Укладка теплого пола под ламинат из нагревательной пленки требует всего на 10-15% больше времени, чем укладка без системы обогрева.
  • В отличие от других нагревательных систем, пленочный, в силу своей особой тонкости, не уменьшает объем помещения.

 Для сравнения: кабельный вариант обогрева может «отнять» от высоты помещения порядка 6 см.

  • Низкая себестоимость: доступность комплектов по цене и отсутствие затрат на устройство стяжки.
  • Система быстро нагревается и не заставит мерзнуть в холодную погоду.
  • Это экономичное решение как с позиций укладки и подключения, так и с позиции эксплуатации.
  • Имеет долгий эксплуатационный срок – минимум 25 лет.
  • «Сухой» монтаж позволяет переносить нагреватель из одной комнаты в другую.

 При укладке подобных полов не рекомендуется «запирать» их мебелью.

То есть, пленочный теплый пол под ламинат – тот оптимальный вариант, который позволяет при минимальных затратах получить много преимуществ.

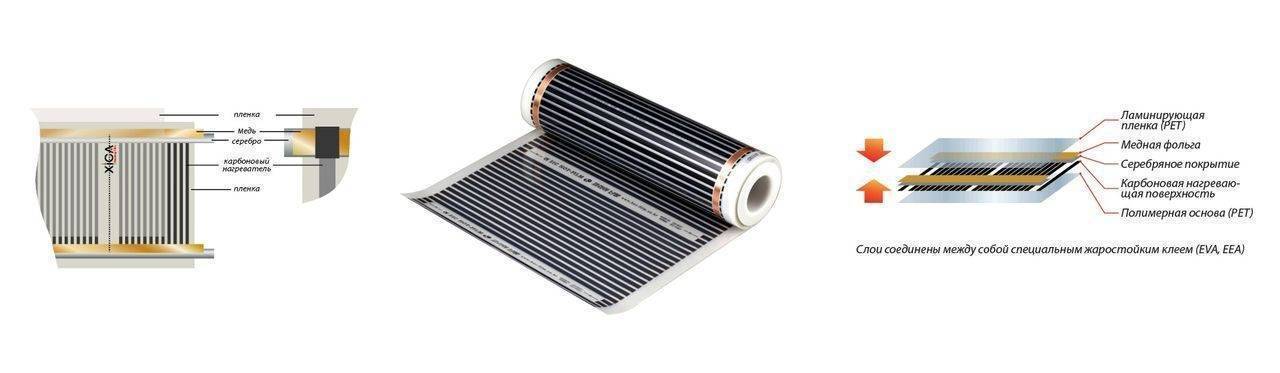

Структура современных пленочных нагревателей

В пленочном нагревателе греющими элементами чаще всего выступают полосы из углеродной пасты, запаянные между двумя слоями из лавсана либо полиэстера. На них по устойчивым к окислению проводникам из меди или медно-серебряного сплава подается обычное напряжение сети в 220 В. Между полосами и проводниками выполняют параллельное подключение.

Компактные нагреватели, выпускаемые сегодня, просты и удобны как в установке и эксплуатации. Они пожаробезопасны, способны выдерживать по данным производителей существенные механические нагрузки. При этом, при случайных повреждениях система не теряет своей работоспособности. Максимальная температура поверхности нагревателя – 60-80°C, а у пола температура при помощи регулятора напряжения или терморегулятора поддерживается в пределах 26-32 °С.

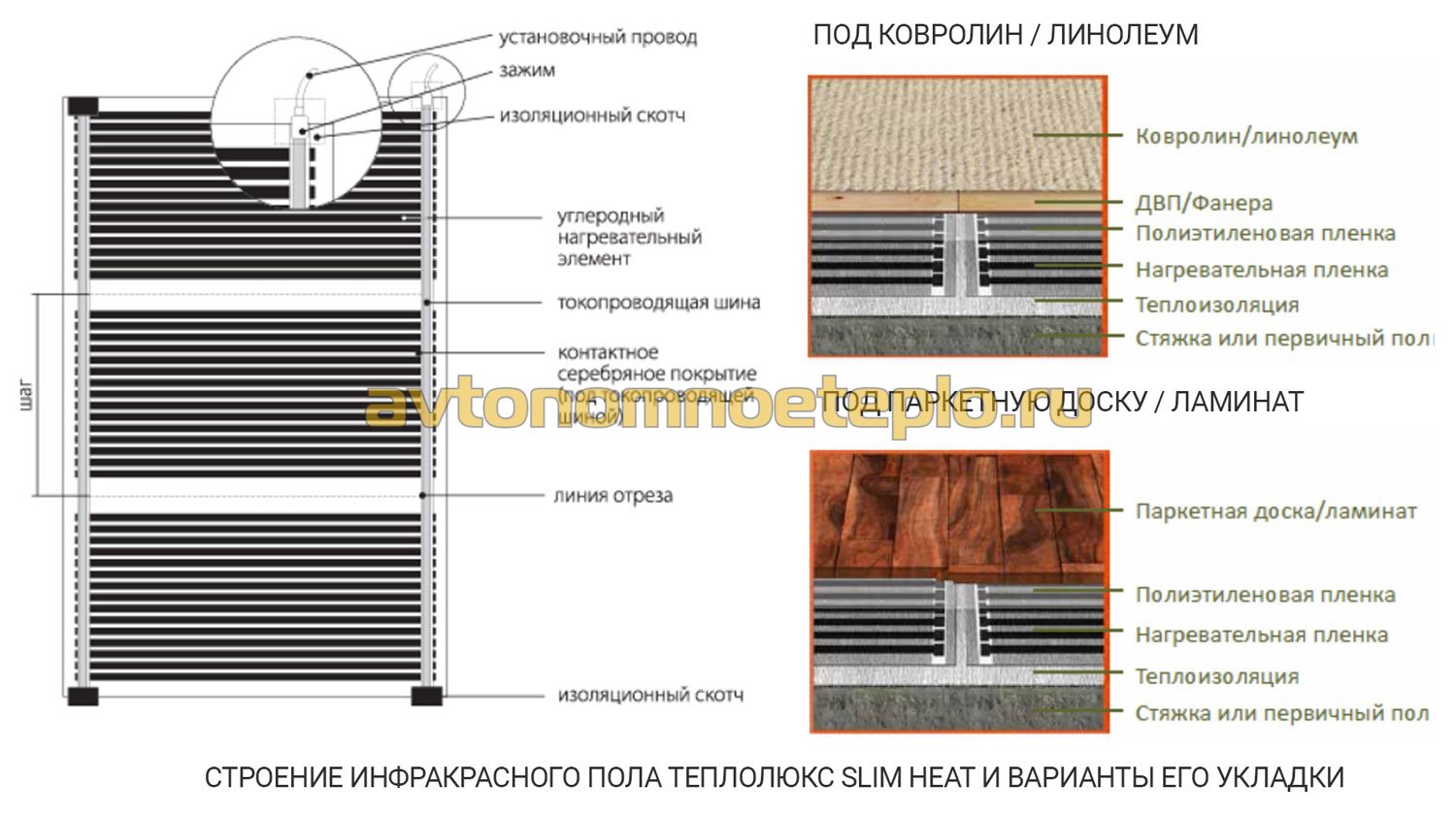

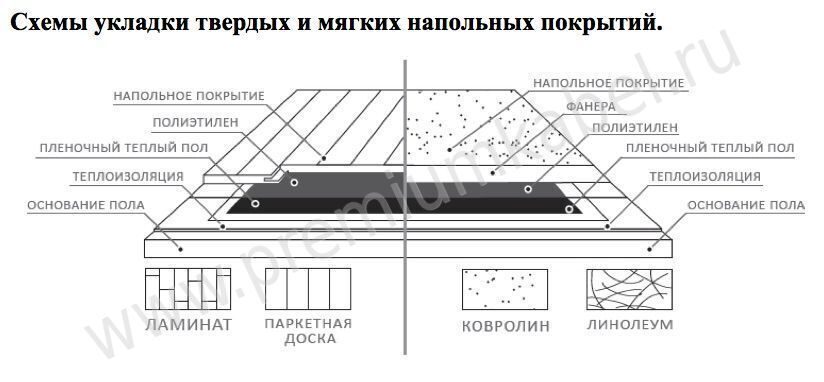

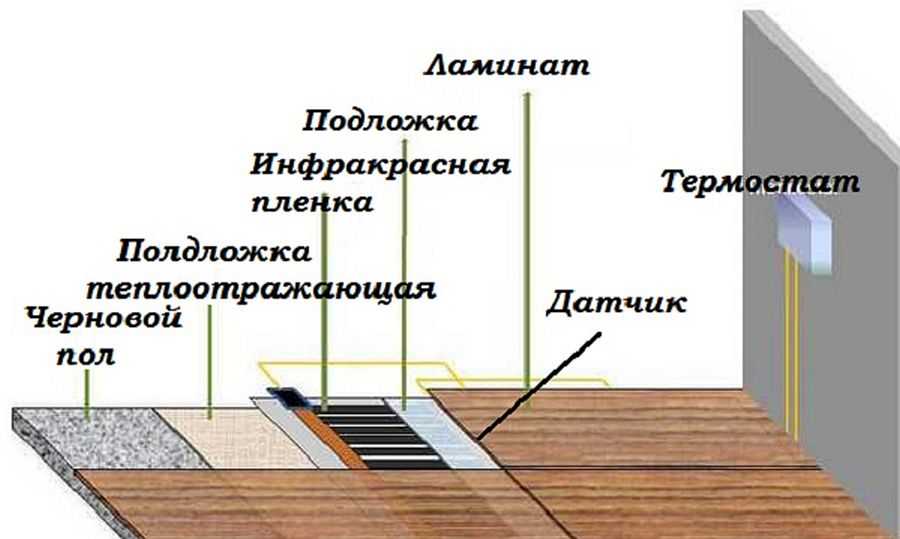

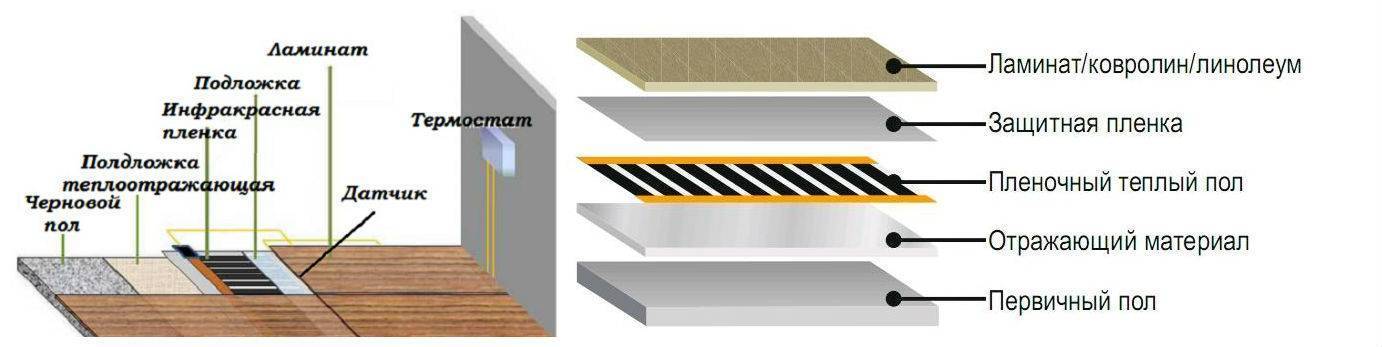

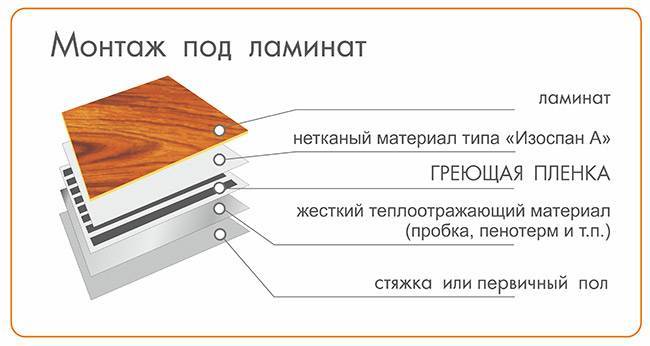

Устройство пола из термопленки


Прежде всего заметим, что нагревательную пленку не следует укладывать под места, занятые мебелью и техникой.

 Даже чтобы обеспечить основное отопление достаточно использовать под систему теплого пола 75-80 % от всего покрытия.

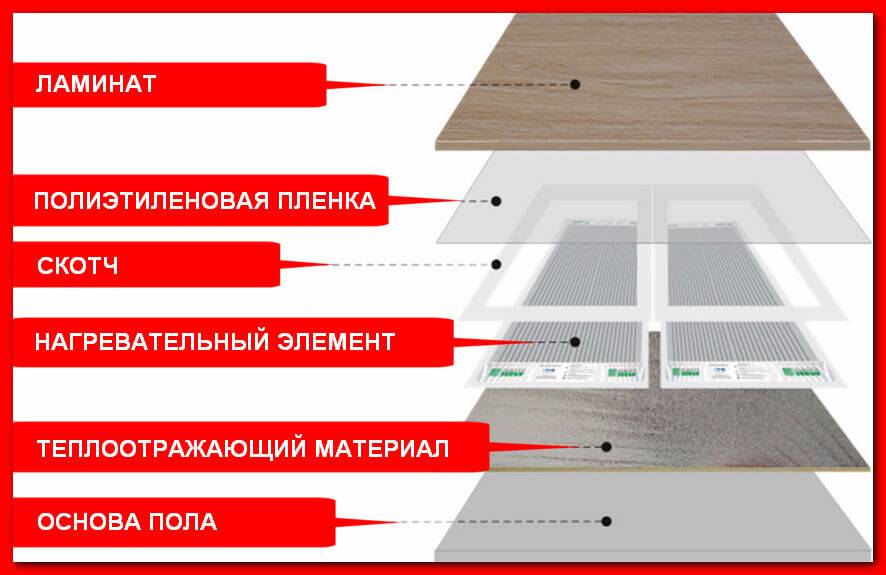

Монтажные работы проходят в следующем порядке.

На закрытое пленкой ровное основание укладывают специальный теплоотражающий материал. Подложка с подобным эффектом обычно бывает покрыта полипропиленовой или металлизированной пленкой из лавсана. Для скрепления листов материала используют фольгированный скотч.

Пленку можно класть прямо на подготовленную поверхность. Рекомендуется выполнять укладку по длине комнаты. Дело в том, что для подключения отдельных кусков пленки используют монтажные провода, то есть при наличии большого количества цельных полос уменьшается количество мест подключения.

Чтобы обеспечить неподвижность полос при дальнейшей укладке ламината, их прикрепляют к отражающему материалу, используя малярный скотч.

Каждую линию отреза пленки в районе токоведущих проводников необходимо изолировать. Обычно в комплект входит битумная изоляция, которую и применяют в этих целях.

Терморегулятор следует разместить вблизи электропроводки на стене вблизи с розеткой так, чтобы им было удобно пользоваться, и он не мешал расстановке бытовой техники или предметов мебели. Датчик температуры ламинатного пола устанавливают ближе к терморегулятору под термопленку, и закрепляют под ее карбоновой пастой, на черной полосе, скотчем.

На теплоотражающем материале выполняют канавки, в них прячут элементы, которые могут повредить пол или вызвать его неровности.

Обязательным этапом укладки является тестирование системы.

Устанавливают терморегулятор на температуру не больше 20⁰ C и проверяют нагрев каждой из полос в отдельности. Пробником проверяют точки подключения проводов, надежность изоляции по линии отреза.

Процесс монтажа термопленки завершают расстиланием защитной пленки, которая защищает человека от поражения в случае пробоя электричества.

Что нужно сделать до покупки термопленки?


  • Нарисовать на бумаге план комнаты, с отмеченными размерами и участком пола, который предполагается обогреть (тоже с размерами).
  • Определить площадь теплого пола и количество полос нагревательной пленки.
  • При основном нагреве пленочный пол должен занять 70–80% площади комнаты. Что же касается комфортного обогрева, то здесь можно ограничиться укладкой на 60% площади.
  • Рассчитать число присоединительных комплектов, взяв за основу количество частей термопленки.
  • Определить метраж теплоизолирующего материала на все помещение.
  • Выбрать терморегулятор и его место.

© 2022 prestigpol.ru

Укладка теплого пола под ламинат своими руками (видео)

Всем хороши ламинированные полы – красиво, доступно, да и монтировать их совсем несложно. Инфракрасная пленка может сделать пол еще и теплым, что добавит комфорта и уюта помещению в холодное время года. Этот способ отопления лучше всего подходит для покрытия из ламината, поскольку не требует больших трудозатрат. К тому же инфракрасный теплый пол под ламинат не действует пагубно на материал покрытия. За помещением можно ухаживать так же, как и раньше, до установки системы подогрева. Монтаж теплого пола под ламинат легко сделать своими руками, используя пошаговую инструкцию и видео. Это проще, чем монтаж электрического пола.

Разделы статьи

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

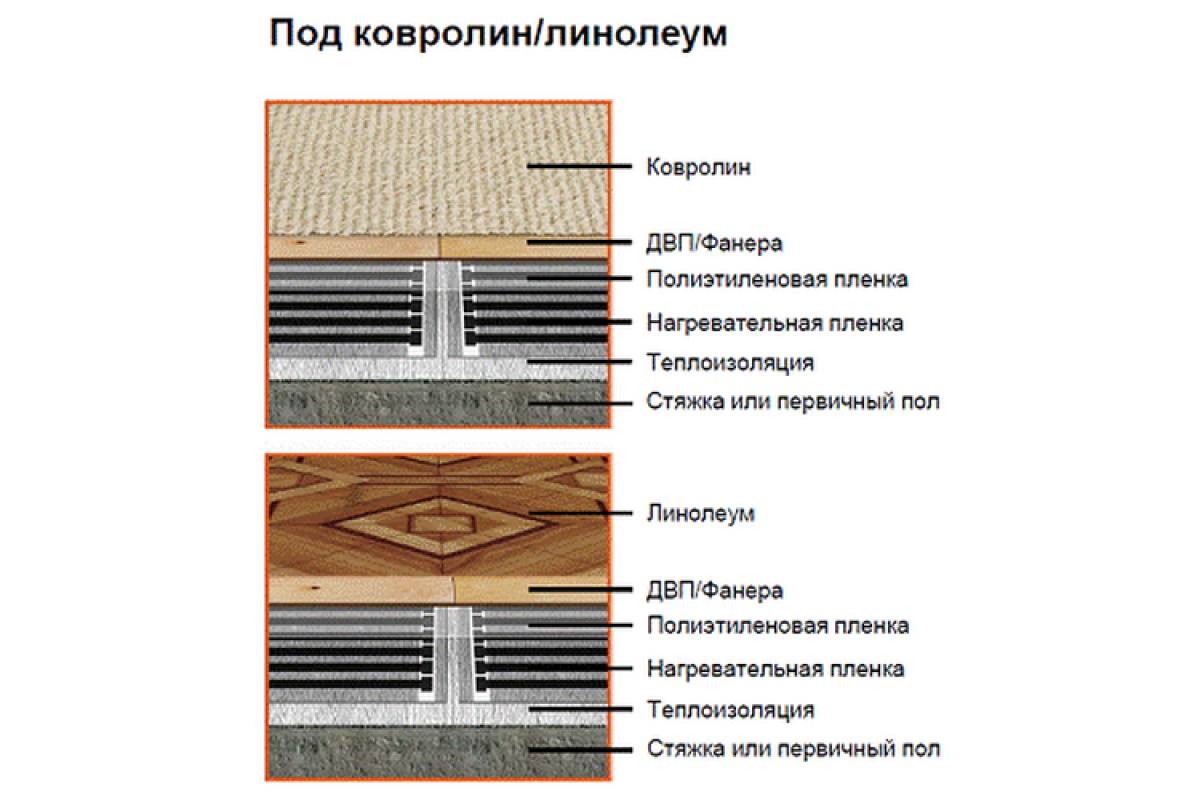

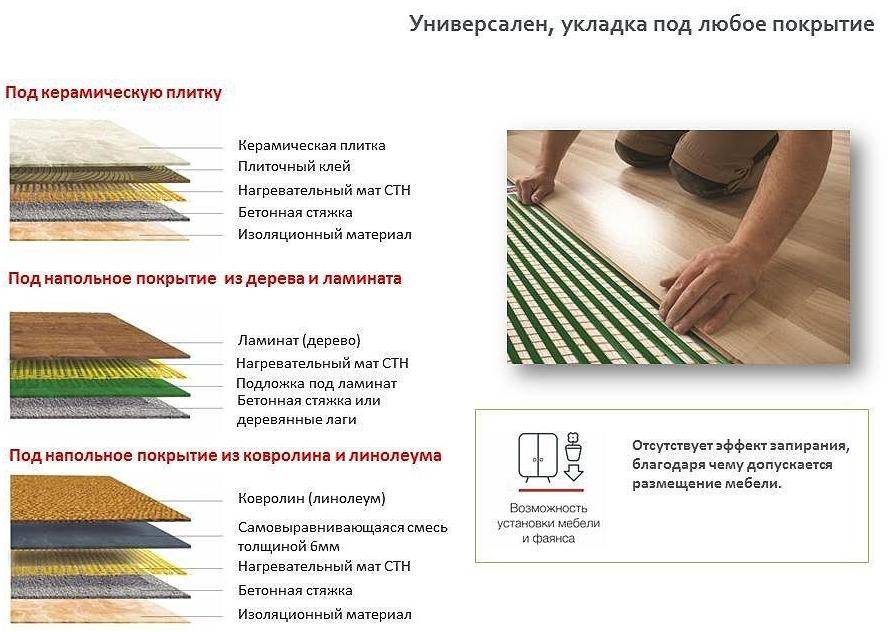

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

  • Бесшумная работа.
  • Простота установки (монтажа) монтажа.
  • Не снижает кислород в помещении.
  • Не издаёт запахов и вибрации.
  • Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Пошаговая укладка отопительной системы

Начинать работы по монтажу системы следует с разработки подробной схемы расположения элементов и путей коммуникации проводов.

Составление

схемы
  • Измерить размеры пола помещения и начертить его план с учетом мебели, батарей и каминов.
  • Обозначить на плане помещения место управления всеми коммуникациями. Кабели впоследствии обустройства можно убрать в гофротрубу или пластиковые короба, чтобы избежать штробирования стен.
  • Обозначить на плане помещения места, где будут находиться полосы пленок с указанием размеров и линий отрезов пленочных элементов. Экономичнее располагать рулон вдоль помещения, учитывая, что нужно отступать от стены и батарей, а также каминов, не менее 25-30 см. Норма общего покрытия обогревателя относительно площади помещения – 50-60%.
  • На плане помещения обозначаются места, где расположена крупная мебель или тяжелая бытовая техника. На этих участках нельзя настилать обогревательные элементы.
  • Между пленками предусматривают промежуток не менее 5 см. Укладывать полосы внахлест запрещается.
  • Расстояние от стены до пленки должно быть не менее 10 см.
  • По длине размер укладываемого участка не должен превышать 8 метров.
  • В зависимости от способов подключения коммуникаций, на схеме обозначаются пути пролегания кабелей. Следует предусмотреть отсутствие пересечений «фазы» и «нуля».
  • Предусмотреть место расположения каждого термодатчика, с учетом длины штатного кабеля. Датчик лучше крепить посередине пленочного элемента в одном из прохладных мест помещения.

После составления подробной схемы можно переходить к монтажу отопительной системы.

Инструменты и материалы, которые будут нужны для работы, необходимо подготовить заранее, чтобы не отвлекаться на их поиск во время работы:

  • расчетное количество метров ИК пленки;
  • теплоизолирующий материал по размеру площади пола;
  • термодатчик;
  • терморегулятор;
  • провода для выполнения коммуникаций;
  • скотч двухсторонний;
  • клейкая лента;
  • битумная лента;
  • гидроизоляционный материал;
  • инструменты для раскроя;
  • уровень для проверки ровности пола.

Подготовка основания пола

Необходимо выполнить следующие подготовительные работы — отремонтировать, выровнять и загрунтовать основание пола. При необходимости можно сделать дополнительное выравнивание:

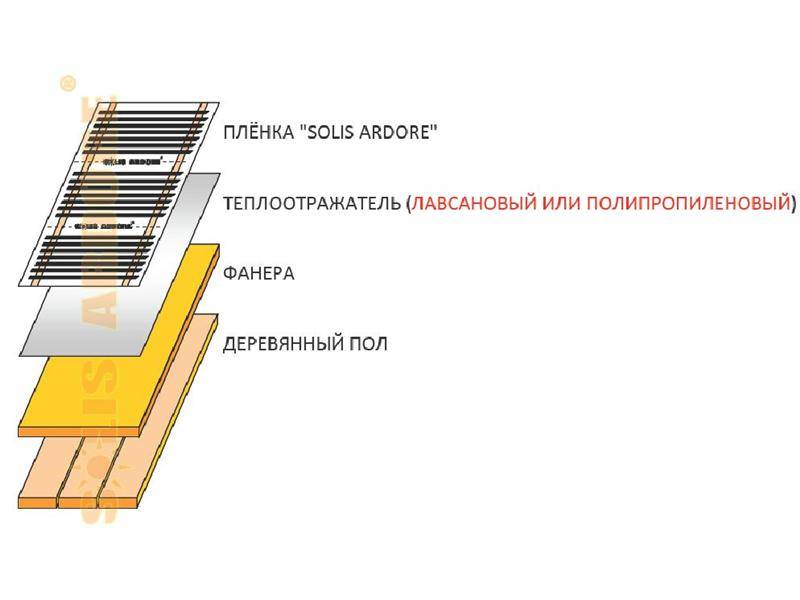

  • На деревянную основу пола укладывают листы фанеры.
  • На бетонную основу заливают цементно-песчаную стяжку или наливной пол.

Ровность поверхности проверяют с помощью строительного уровня.

Подготовка поверхности

Пошаговые действия по выполнению подготовительных работ поверхности пола:

  • Для предотвращения повреждений пленочного пола следует тщательно очистить основу пола от мусора и пыли.
  • Вся поверхность пола укрывается подложкой вне зависимости от местоположения пленочных элементов. Укладка выполняется встык фольгой кверху, толщина слоя около 3 мм. Фиксацию к основе пола производят двухсторонним скотчем, а между собой листы подложки скрепляют специальной лентой с верхней фольгированной поверхностью.
  • Рекомендуется постелить на основание пола слой гидроизоляционного материала.

Укладка ИК-пленок

Все работы производятся точно в соответствии с составленной ранее графической схеме. Нужно следить за тем, чтобы все токопроводящие части и верхнее покрытие пленки не были нарушены в процессе работы. Если такое все-таки произошло, то испорченные элементы следует заменить. Разрезать листы можно только по маркерам, обычно обозначены пунктиром. Обрезание части пленочного листа в других местах может повлечь за собой поломку всей системы.

Все работы по обустройству ИК отопления можно проводить при температуре выше 0 градусов и влажности не выше 60%. Для проверки работоспособности пленку сначала разворачивают, а потом уже подключают к сети.

Ход работы:

  • Пленку укладывают фольгированной стороной книзу. К подложке их крепят на обычный скотч.

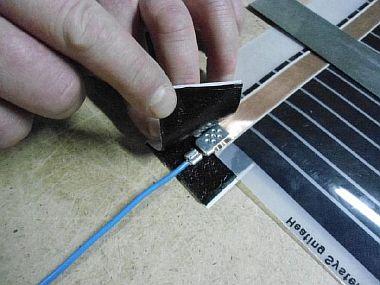

  • Битумной лентой изолируют токопроводящие части разреза пленки, которые не будут использоваться в коммуникации. Изоляцию проводят с обеих сторон пленки.
  • В подложке вырезается отверстие для термодатчика и паз для укладки проводов. Корпус датчика фиксируется битумной лентой посередине полотна. Далее пленочный элемент фиксируется к подложке. Термодатчик следует устанавливать так, чтобы в случае его поломки была возможность его быстро заменить.
  • Для подключения пленок к электрической сети в комплекте есть клеммы клипсового типа. Их крепят так, чтобы верхняя пластина входила в контактный разрез, а нижняя оставалась снизу пленки. Клеммы обжимаются с помощью плоскогубцев.
  • В соответствии со схемой укладываются кабели коммуникации. Перед подключением к контактам концы проводов зачищают от изоляции примерно на 10 мм.
  • Производят изоляцию всех контактов. Металлические части заклеиваются битумной лентой так, чтобы полностью исключить попадание мусора или воды.
  • В подложке намечают разрезы для фиксации клемм и путей проведения проводов. Все элементы фиксируются в подложке и закрепляются скотчем.

После всех работ по подготовке ИК пленки можно подключать к электрической сети.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

  • Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
  • Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
  • Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
  • Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
  • Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

  • В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
  • Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
  • Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

Подробнее о выборе ламината для теплого пола читайте в статье на нашем сайте.

Комплектация иструктура пола

Комплект плёночноготёплого пола состоит из:

  • Нагревательныхэлементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, норекомендована не более 8 метров. Режется полотно на необходимый размер поспециальным полосам.
  • Клеммдля соединений схемы.
  • Термодатчика— онотвечает за уровень нагрева.
  • Терморегулятора (блока управления) — бывает электронным иэлектромеханическим. Имеет разный дизайн и систему индикации, а вот подключениек питанию, к элементам нагрева и термодатчику схоже.
  • Часто в наборе присутствует кабельнеобходимого размера.
  • Обязательно есть материал для изоляции, в видебитумной ленты.

При выборе тёплого пола под ламинат, необходимо учитыватьуровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагревапола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющаятолщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону,отражающую инфракрасное излучение от основания, тем самым, всё тепло идётвверх. Важно, чтобы она не проводила ток. Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённоенагревательными элементами, на него стелется напольное покрытие (ламинат). Уданных моделей нагревательными источниками служат карбоновые полосы, они бываютсплошными или с напылением, которые со всех сторон прикрыты материалом излавсанаили полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном видеструктура инфракрасного тёплого пола состоит из следующих слоёв, и выглядиттак:

  • Ламинат — половое покрытие.
  • Подложка— подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а водузадерживает, что немаловажно.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

Например, 4,1кВт/230В/10 = 1,7мм, требуется округлить это значение до большего размера, который есть в продаже, чтобы был запас. Получаем необходимое сечение провода 2 мм.

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

  • К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
  • После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
  • Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
  • Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
  • Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Первый пуск системы обогрева

Не следует сразу включать обогрев на полную мощность. Сначала температуру устанавливают на 15-20 С и увеличивают каждый день на несколько градусов, постепенно доводя до расчетного уровня.

ИК-пленка – комфортный современный способ обогрева. При правильном монтаже и эксплуатации способны долгое время сохранить уют и тепло в доме и даже заменить центральное отопление.

Нагревательные элементы — самое «сердце» тёплого пола.

  • Теплоотражающийматериал — его предназначение, снижение тепло-потерь. Обязательное условие — должен быть токо непроводимым. Подойдёт пенополиэтиленовая изоляция или подложка из пробки, имеющая отражающий слой.
  • Основа пола — твёрдая и ровная. Для этого,бетонную основу можно залить нивелирующим составом, а на деревянную постелить фанеру.

Составляем схему

Перед покупкойкомплекта для плёночногопола под ламинат, нужно досконально продумать и начертить схему укладкинагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  • Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  • Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  • Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  • Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  • Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Помимо этого, следуетпродумать расположение кабельных коммуникаций системы:

  • Выбратьоптимальное место на стене для блока управления, оно должно находиться навысоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  • Запрещеноподключать «тёплый пол» к обыкновенной розетки, так как суммарная мощностьсистемы высокая. Необходимо запланировать отдельную линию питаниясоответствующего сечение. Для наибольшей безопасно, рекомендовано в схемепредусмотреть устройство УЗО, для защиты.
  • Большую часть терморегуляторов можно устанавливать в стандартнуюрозетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером20 на 20.
  • Планируяпрокладку проводки, не допустимо пересечение проводов.Схемы подключения бывают различными, но наиболее распространённой является,когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когдаудобнее и выгоднее производить подключение фазного и нулевого кабеля с разныхсторон.

  • Необходимо предусмотреть на чертежеучасток, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делатьотступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самыйхолодный участок в помещение.

Точно составленная схема, позволит сделать правильно расчёт в потребности материала и комплектующих, и облегчит монтаж пола с подогревом под ламинат.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплогопола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркетбудут деформироваться, плохо пропускать тепло и выделять формальдегид, вышедопустимой нормы.

Ламинат для плёночного пола с подогревомдолженотвечать следующим требованиям:

  • обладатьзамковым соединением, использовать клей для монтажа плит не рекомендовано, онсоздаёт жёсткий шов, который рвётся при температурных перепадах;
  • иметьвысокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10м2 х °K/Вт;
  • оптимальная толщина плит 8 — 9 мм, если онитоньше — происходит разрушение замкового соединения при перепаде температур, атолстые плохо пропускают тепло;
  • не выделять при нагреве формальдегид вышедопустимого придела, подойдёт напольное покрытие класса ЕО и К1;
  • бытьизносоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочностьпола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковкеили в инструкции к изделию должен присутствовать специальный значок, онобозначает возможность совмещать данный ламинат с элементами обогрева.

Технология укладки

Главное достоинство инфракрасного плёночного пола перед другими видами — простота, и возможность самостоятельной установки.

И стелить финишное покрытие не составит труда домашним умельцам без опыта данной работы.

Подготовкаоснования и укладка теплоизоляции

Перед монтажом инфракрасного тёплого пола нужно провести следующие работы: подготовить основу и произвести гидроизоляцию.

Важно! Основание должно быть ровным и твёрдым, с уклоном не больше 2 мм на 1 метр.

Необходимо тщательно проверить основание на наличие трещин и неровностей. При обнаружении, их следует зашпаклевать, и дать просохнуть. После этого, поверхность нужно хорошо очистить от мусора и пыли (вымести или пропылесосить).

При значительныхперепадах в бетонном основании, проще залить стяжку из нивелирующего состава.

Следующий этап — укладка изоляционного и теплоизоляционного материала. Он укладывается по всему периметру до самых стен, даже там, где не будет располагаться нагревательный элемент.

Изолятором может, служит пенополиэтилен или пробка, имеющая отражающий слой. Использовать алюминиевую фольгу нельзя, она проводит ток. Расстилается изоляция фольгирующей стороной вверх.

Подложка под плёнку должна иметь толщину 3 — 4мм, это важно, так как в ней будут делаться борозды для прокладки кабеля.Чтобы, она не смещалась при последующих действиях, следует закрепить еёстеплером и соединить полосы двойным металлизированным скотчем.

Далее, в изоляционномматериале вырезается углубление под датчик температуры.

Укладкаплёночных инфракрасных излучателей

Раскладыватьнагревательную плёнку необходимо в соответствии имеющейся схемы. Делать монтажследует аккуратно, чтобы не нарушить целостность нагревательного полотна. Плёнку рекомендовано раскраивать ножницами, по предназначенным для этогополосам.

Располагаютсяэлементы нагрева от стены и мебели на расстоянии не меньше 20 см, а от приборовобогрева 1 метр. Это необходимо, чтобы избежать перегрева пола и выхода его изстроя.

Класть плёночные элементы нужно медными шинами вниз, после этого зафиксировать на скотч. Допустимая длина нагревательных полос не больше 8 метров.

Нельзя укладывать плёнку на хлёст, расстояние между полосами 50 мм. Для минимизации расходов на проводку, укладывать плёнку следует по направлению к термостату, тесть вдоль большой стены.

Затем нужно провестидействия по изоляции участков, где была разрезана токоведущая шина, в местах,не предназначенных для коммуникации кабеля. Для этих целей, необходимоприменять битумную ленту, её лучше плотно прижать со всех сторон для хорошейгерметизации.

Подключениетермодатчика

Размещать термодатчик нужно по центру полотна, на чёрной карбоновой полосе. В данном месте, в подложке, в момент её укладки на основание сделать углублениедля него, а также кабельные каналы.

Фиксировать корпус следует битумной лентой. Когда датчик установлен ивыведены провода к терморегулятору, плёнка кладётся обратно и крепится наскотч. Теперь можно устанавливать клеммы.

Установка клемм и подключение кабеля

В точках, где полподключается к электропитанию, устанавливаются клеммы. Для этого, верх еёследует вставить в специальную прорезь, а вторую пластинку оставить снизуплёнки снаружи. С помощью плоскогубцев, аккуратно, но хорошо обжать клипсу,чтобы обеспечить контактное соединение с серебреной частью медной шины.

Есть некоторые моделиплёночных полов, в которых предусмотрен другой способ соединения клемм —заклёпки, это указано в инструкции.

Следующее действие —подключение кабеля. Проводящие провода необходимо зачистить, вставить в клеммуи зажать плоскогубцами. Требуется изолировать клеммы, для этого полоскибитумного скотча нужно наклеить сверху и снизу, и тщательно соединить. Дляхорошей герметичности узла, удалить все пузырьки воздуха.

Примите к сведению! Битумная лента обладает свойствами нагреваться в момент первого включения в электросеть, и принимать форму защищаемого узла, тем самым создавая максимальную герметизацию.

Подключениетерморегулятора

Половое покрытие —ламинат, требует точности при регулировке температуры, поэтому лучше братьэлектронное устройство, а не механическое. Терморегулятор имеет блокуправления, который оснащён специальными разъёмами, для присоединения проводов.По технологии монтажа пола с обогревом подразумевается, что все провода должнысходиться в одну точку, где расположен прибор.

Чтобы исключитьошибки при подключении проводов, в инструкции разработана пиктограмма, гдеобозначены участки имеющие заземление, нагрузку и напряжение.

Важно! Не допускается скручивание проводов, так как это может спровоцировать перегрев конструкции.

После подключениякабелей, они укладываются в специально подготовленные пазы. Терморегуляторприделывается на запланированное место, удобное для пользования. Теперь можноначинать испытание пола на работоспособность.

К сведению! У электронных терморегуляторов есть два прибора, один для определения температуры воздуха, а второй — пола.

Есть следующие варианты работы тёплогопола:

  • Использование показаний только датчикапола. К примеру, включается обогрев при температуре меньше 25 градусов, авыключение задаётся — когда достигается 29 градусов.
  • Использование показаний двухустройств. Планируется, что включатся обогрев, будет при 23 градусов впомещении, а выключаться — при достижении 26 градусов воздуха, или всоответствии с показаниями прибора пола — 30 градусов.

При поломке датчикапола требуется его замена, для этого придётся разобрать половое покрытие. Чтобыне прибегать к таким трудоёмким процессам, лучше запастись дополнительнымприбором и приделать его при монтаже, как запасной вариант, выведя провода ктерморегулятору.

В случаи выхода изстроя основного датчика, просто отсоединить сломанный от терморегулятора иприсоединить запасной.

Первыйзапуск системы

Перед укладкой полового покрытия —ламината, требуется убедиться в правильности функционирования пола.

Сначала, нужнопроверить целостность системы и затем осуществить её пуск. Тестовая температураможет быть небольшая, так как главная цель теста — проверка соединений инфракрасногопола. При отсутствии перегревания элементов и искрения, можно говорить, чтоплёнка качественная, и соединения проведено правильно. Если же, выявленыкакие-то неполадки, то после их устранения нужно повторить запуск.

Затем, системаотключается от электропитания, и можно выполнять укладку ламината.

Как уложить ламинат

Перед монтажом ламината, чтобы вода непопадала на нагревательные элементы, следует застелить их изоляционнымматериалом. Достаточно для этого, положить пластиковую плёнку 200 мкм, оназащитит от влаги, но не задержит ИК-излучение. Так как, гидроизоляция имеет незначительную толщину, то она не изменит рельеф поверхности.

Материал нарезать на полосы нужной длины, и положить сверху греющей плёнки, делая незначительный на хлёст. Выступать по краям он должен на 10 — 20 см. Обязательно нужно проклеить швы скотчем, чтобы при укладке ламината не произошёл сдвиг.

После того, как гидроизоляция расстелена, можно начинать укладывать ламинат. Монтаж ламината на плёночный пол необходимо производить аккуратно, в мягкой обуви, чтобы случайно не повредить плёнку.

Ламинированные панеликласть прямо на полиэтиленовую плёнку, не требуется укладка дополнительнойподложки. Каждая доска имеет замковый механизм, поэтому нужно соединить панелипод углом, потом опустить до щелчка. Если появился зазор, достаточно постучатьрезиновым молотком. Доски соединяются между собой узкими сторонами, а затемскрепляются уложенные полосы. После полного завершения монтажа плитки, по периметруплощади устанавливается плинтус, под него прячется вся проводка.

Важно! При укладке ламината необходимо делать зазоры у стен, так как ламинат будет расширяться от температурных перепадов.

По окончанию укладывания ламината, можно включить ипроверить, как работает инфракрасный плёночный пол. Однако, для адаптации ламинатак новым условиям, не следует включать подогрев сразу на полную силу.

Сначала, стоитустановить показатели в приделах 15 — 20 градусов, и прибавлять каждый день по5 градусов, пока система не выйдет на полную мощность.

Советы по монтажуплёночного пола

Специалисты советуютпроводить укладку плёночногопола придерживаясь ряда правил:

  • неподключать к сети пленку, свернутую в рулон;
  • монтажтёплого пола делать при влажности не больше 60% иположительной температуре;
  • при обнаружении повреждения награфитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя навлажную поверхность;
  • при затоплении тёплого пола, требуетсябыстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободномдоступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночногопола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Монтаж пленочного теплого пола своими руками

Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.

Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)

Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.

Монтаж пленочного теплого пола своими руками

После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.

Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)

Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.

Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.

После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)

Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.

Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.

Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)

Пленочный теплый пол под ламинат

В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.

При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.

Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)

Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.

Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.

Пленочный теплый пол под плитку

Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.

Важно! Укладку пленочного пола следует производить только при плюсовой температуре!

Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.

После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.

Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.

Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.

При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.

Система лучистого обогрева пола для плавающих полов

Система лучистого обогрева пола QuietWarmth

— это идеальный способ добавить мягкого тепла на полы в кухнях, ванных комнатах, общих комнатах, соляриях и новостройках. Тоньше кредитной карты, QuietWarmth не поднимает высоту пола, поэтому нет необходимости в самовыравнивающихся растворах или других грязных растворах. Это единственная система обогрева пола, которую можно обрезать с помощью простых бытовых ножниц.

Установка плавающих напольных покрытий в тот же день.Просто разверните подходящую подложку, такую ​​как QuietWalk, и установите поверх коврики QuietWarmth. Это так просто!

Доступны следующие размеры на 120 В и 240 В:

1,5 x 5 футов (7,5 кв. футов)
1,5 х 10 футов (15 кв. футов)
3 х 5 футов (15 кв. футов)
3 х 10 футов (30 кв. футов)

Нагревательные панели 120 В
ИДЕНТИФИКАТОР ПРОДУКТА МАТОВЫЕ РАЗМЕРЫ ВАТТ АМП
QWARM1.5С5Ф120 1,5 х 5 футов 78 0,65
QWARM1.5X10F120 1,5 х 10 футов 156 1,3
QWARM3X5F120 3 х 5 футов 166,9 1,39
QWARM3X10F120 3 х 10 футов 333.8 2,78
Нагревательные панели 240 В
ИДЕНТИФИКАТОР ПРОДУКТА МАТОВЫЕ РАЗМЕРЫ ВАТТ АМП
QWARM1. 5X5F240 1,5 х 5 футов 78 0,33
QWARM1.5X10F240 1,5 х 10 футов 156 0.65
QWARM3X5F240 3 х 5 футов 166,9 0,7
QWARM3X10F240 3 х 10 футов 333,8 1,39

Теплый пол под ламинат: установка и монтаж пленочной инфракрасной системы

Инфракрасный пленочный пол можно укладывать под ламинат во всех помещениях, такая система используется как основной или дополнительный источник обогрева.Установку легко выполнить самостоятельно; не требуется тщательной подготовки основания.

теплый пол

В качестве нагревательного элемента пленочного пола используется наноструктура; производители помещают его между двумя слоями полимера. Для соединения используются специальные токопроводящие шины из меди. Они дополнительно защищены слоем серебра. Углеродные материалы используются для создания термопленки; они генерируют излучение в инфракрасном спектре, невидимое для человека.

Принцип работы пленочного пола

Большинство систем, которые сегодня используются для обогрева помещений, нагревают воздух в помещении.Так работают электрические и водяные теплые полы. Сначала нагревают стяжку, в которой проложен греющий кабель или трубы, а уже от стяжки нагревается воздух.

Инфракрасная система работает иначе. Пол, под которым установлена ​​термопленка, не нагревается. Ток, проходящий через элементы системы, создает инфракрасное излучение. Он не нагревает воздух, а поглощается окружающими предметами. Аналогично действуют солнечные лучи.

Преимущества инфракрасной системы

Пленочный пол с каждым годом становится все популярнее, имеет доступную стоимость, его легко установить своими силами. Система имеет следующие преимущества:

  1. Можно класть под ламинат, покрытие не нагревается и не трескается.
  2. Равномерный нагрев поверхности.
  3. Пленочный пол на 30% экономичнее других систем электрообогрева.
  4. Для термопленки не требуется специальной подложки.
  5. Датчик температуры не нужно выставлять на максимальное значение, т.к. предметы в помещении очень быстро нагреваются. При этом ламинат не деформируется.Поскольку нет нагрева, покрытие не выделяет вредных веществ.
  6. Бетонная стяжка не требуется.

Монтаж термопленки легко выполнить самостоятельно, помощь специалиста не требуется.

Подложка под пленочный пол

Перед началом монтажных работ необходимо выбрать подходящую подложку, она выполняет следующие функции:

  1. Помогает создать плоскую плоскость.
  2. Предотвращает потерю тепла, направляя инфракрасные лучи прямо вверх.Это экономит потребление энергии.
  3. Облегчает укладку ламината.
  4. Защищает систему от влаги и пара.

При выборе подложки нужно учитывать характеристики материала и особенности помещения. В комнатах укладывают плиты экструдированного пенополистирола или магнезитовые листы, также в качестве подложки можно использовать ДВП.

Дополнительная теплоизоляция

Если термопленка укладывается в частном доме, под нее необходимо укладывать дополнительный слой теплоизоляции.Он необходим для того, чтобы холодный воздух из подвала не попадал в помещение, а тепло не уходило из здания.

При выборе теплоизоляционного материала необходимо учитывать рекомендации производителя системы отопления. Чаще всего под термопленку в частных домах укладывают вспененный полиэтилен. Имеет специальное отражающее покрытие из майларовой пленки.

Тип утеплителя не влияет на эффективность теплого пола, поэтому можно использовать практически любой утеплитель.Следует избегать только материалов, покрытых алюминиевой фольгой. Это может привести к перегреву компонентов системы.

Основание под пленочный пол

Перед началом монтажа термопленки необходимо подготовить пол, на нем не должно быть трещин и других серьезных дефектов. Обязательно нужно проверить плоскость, для этого используется строительный уровень. Если основание имеет дефекты, их необходимо устранить. Неровности и трещины очищают от пыли и замазывают, после чего ставят маяки.Старую стяжку при большом перепаде высот заменяют новой, затем делают слой гидроизоляции.

Вместо бетонного раствора можно использовать самонивелирующиеся смеси, они заменят гидроизоляционный материал. Сверху укладываются листы ДВП или другого утеплителя, стыки проклеиваются строительным скотчем. Его можно заменить битумной пленкой.

Инфракрасная напольная установка

Укладка термопленки состоит из следующих этапов:

  1. Подбор и покупка комплекта.У каждого производителя есть несколько моделей, стоимость набора зависит от комплектации. Теплый пол можно сделать дешевле, если собрать его самостоятельно из нескольких компонентов.
  2. Составление схемы и определение площади обогрева. Термопленка не размещается под мебелью и другими предметами. Если инфракрасный пол предполагается использовать в качестве основного источника тепла, он должен покрывать 70% площади помещения и 40% в качестве дополнительного.
  3. Определение места установки термостата.Для того чтобы сделать устройство более удобным в использовании, его размещают на расстоянии 1 м от пола.
  4. Подготовка основания под ламинат. Он должен быть ровным, с максимальным перепадом высоты 3 мм. Перед монтажом инфракрасного пола необходимо уложить гидроизоляцию на основание.
  5. Установка изоляции. По периметру помещения укладывается демпферная лента. Чтобы листы теплоизоляционного материала не расходились, их склеивают скотчем.
  6. Вырежьте термопленки.Разрезать его можно только в тех местах, которые указаны производителем. Максимальная длина одной полосы не должна превышать 8 м.
  7. Монтажные работы. Пленка размещается на расстоянии 20 см от стен и мебели, между двумя полосами должно быть не менее 10 см. Не перекрывайте полосы, так как это приведет к перегреву системы. Для фиксации материала используется двухсторонний скотч. Необходимо помнить о расширении материалов при нагреве, поэтому скотч клеится отдельными кусками, а не лентами.
  8. Изоляция контактов. Клеммы используются для соединения проводов. Если контакт не задействован, его изолируют битумной лентой.
  9. Соединительные провода. Провод подключается к клемме и затем изолируется. Удобнее всего использовать проволоку разных цветов.
  10. Установка датчика температуры. Лучше всего расположить его под второй полосой термопленки, расположив ближе к середине. В этом случае датчик будет показывать температуру системы, а не пола.Устройство «утоплено» в изоляцию, тогда ламинированное покрытие не будет воздействовать на датчик, создавая нагрузку.
  11. Прокладка провода датчика. Лучше всего разместить его в гофре, тогда его будет проще заменить.
  12. Подключение системы отопления к термостату. К ней должны подойти провода от пленки и датчика температуры. Система подключается через устройство защитного отключения (УЗО). Термостатов может быть несколько, их количество зависит от площади помещения.
  13. Пробный запуск системы отопления. На этом этапе важно проверить напряжение, определить скорость нагрева теплого пола. Необходимо обратить внимание на то, равномерно ли прогревается покрытие в разных частях помещения.

Укладка ламината завершает процесс укладки. Сначала на нагревательную пленку укладывается подложка, затем сверху укладывается ламинат. Установка стандартная, в соответствии с рекомендациями производителя, а также типом замка.

После этого можно протестировать работу системы. Чтобы запустить без перерывов, после включения нужно постепенно повышать температуру, повышая ее на 4°С в сутки до нужного значения.

Укладываем теплый пол.

Пленка для пола под ламинат своими руками

Теплые полы действительно необходимы для комфорта в жилом доме или квартирной системе. Монтаж приходится производить под различные напольные покрытия.Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как самостоятельно произвести установку? Какой «теплый пол» выбрать? Подробнее читайте в этой статье.

Ламинат хоть и довольно красивое покрытие, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендуется укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, расположенных на первом этаже, где холодный воздух снизу сильно охлаждает и напольное покрытие.Куча системы обеспечит комфортное проживание в таких помещениях всем членам семьи.

На заметку! Ламинат – это покрытие, реализуемое в магазинах по доступной цене, поэтому его приобретают все больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.

Теплые полы – это система, имеющая обогреваемое наружное покрытие, своеобразный подогрев. Как ни странно, история этого способа обогрева в общей сложности насчитывает более 20 веков.Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, что дым и горячий воздух выходили в специальные полости под напольным покрытием и тем самым нагревали помещение снизу.

Сейчас технологии шагнули вперед — появились современные способы обогрева полов и все они имеют определенные преимущества:

  • комфортные условия проживания в квартире за счет прогрева пола и воздуха в нижней части помещения;
  • незаметность системы для глаза;
  • возможность использования в любом помещении.

Недостатки теплого пола практически отсутствуют. К ним относится некоторая сложность монтажа (необходимо ставить системы покрытия, а если оно уже было ранее уложено, то его придется демонтировать), а также увеличение коммунальных платежей – электричества или отопления, в зависимости от вида пола.

Некоторые тепло-одиночные системы (Вода) нельзя прокладывать в квартирах, расположенных в старых домах — нет возможности подключения отопительного контура к системе ЦТ, и управляющая компания может запретить использование таких теплых полов.Выход один – приобретение системы электрообогрева полов.

Именно поэтому в статье пойдет речь только об электрических типах Теплый пол, использование которого не будет ограничиваться наличием разрешения управляющей компании на монтаж. Да и монтаж их намного проще, чем систем водяного отопления.

Типы теплого электрического пола

Существует всего два вида электрических теплых полов – это пленочный инфракрасный и кабельный.Также кабельный теплый пол имеет еще один подвид – пол из термопасты. Каждая система имеет свои особенности, преимущества и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

Нетрудно догадаться, что данная система обогрева полов представляет собой специальный нагревательный кабель, проложенный определенным образом под напольным покрытием. Необходимую длину кабеля рассчитать каждый может самостоятельно – она будет зависеть от размеров и площади помещения.Монтаж производится на армирующую сетку или специальную ленту, оснащенную специальными замками.

Внимание! Для монтажа кабеля теплого пола обязательно уложить бетонную стяжку! Его толщина должна быть около 4 см.

Основными недостатками системы являются большой расход электроэнергии с учетом того, что много тепла уходит именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости.Также важно знать (уже на этапе монтажа), где будет располагаться мебель – если тепловая система будет проходить прямо под диваном или шкафами, возникнет риск того, что она перегреется и выйдет из строя.

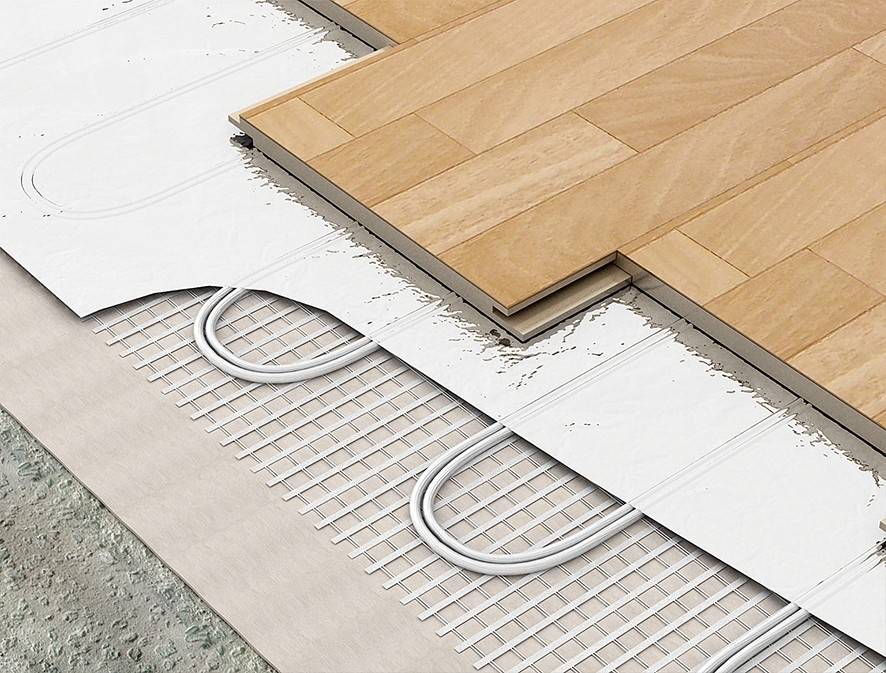

Под ламинат кабель теплого пола прокладывается редко. Способ монтажа сильно напоминает укладку водяного тепла – кабель необходимой длины разворачивается по определенной схеме в стяжке. Здесь есть проблемы, которые ограничивают использование под ламинатом этого типа системы.Дело в том, что если сначала прогревается стяжка, а только потом все остальное, то возникают проблемы с подложкой, на которую укладывается ламинат. Она скучает тепло. А если отказаться от его использования, к сожалению, будет раздражать шум от работающей системы отопления.

Тепломаты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, он помещен в специальные сетчатые маты. Да и кабель несколько тоньше вашего собрата, использовавшегося в предыдущем случае.Преимущество этого вида в том, что не нужно рассчитывать шаг укладки проводов – они сразу будут закреплены на расстоянии друг от друга.

Важно! Монтаж данного типа системы отопления достаточно прост, толщина стяжки уже будет меньше – около 5-10 мм, что позволяет сэкономить. Причем чаще всего система просто укладывается на готовую стяжку, однако под ламинат ее также практически не используют.

Инфракрасный теплый пол

Пленочный или инфракрасный теплый пол – один из самых современных способов обогрева наружного покрытия.Система представляет собой тонкий материал, излучающий электромагнитные импульсы определенной частоты (5-25 микрон), которые воздействуют на окружающие предметы и повышают их температуру. Эта особенность инфракрасного пола очень сильно напоминает солнечные лучи, которые также нагревают все вокруг за счет излучения.

Преимущества данного способа обогрева следующие:

Ламинат
  • перестает выделять вредный формальдегид при нагревании. К сожалению, это вещество содержится в клеевых компонентах, соединяющих части ламелей;
  • ламинат
  • не трескается и не расходится, а также не расслаивается, что обычно происходит при нагреве термопастами или кабелем;
  • толщина пола не увеличивается.

Монтаж пленочного теплого пола довольно прост, и в эксплуатации обычно не возникает проблем. Еще одним преимуществом этого вида отопления является экономия, так как он потребляет меньше электроэнергии, чем другие виды.

Деви.

Электрический теплый пол Devi производится в Дании. Продукция компании отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие этой марки подходят для любого типа теплых полов, выпускаемых данным производителем.

  • простая установка;
  • не сушит воздух;
  • гарантия
  • от производителя;
  • Срок службы
  • более 20 лет.

теплый пол Деви

Калео.

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы отопления «Теплый пол» методом «сухой укладки», без стяжки и пыли. Идеально подходит для косметического ремонта под ламинат, ковролин, линолеум и паркетную доску.

  • хорошая теплопередача;
  • В комплект
  • входит все необходимое для установки: качественные хомуты, провода, изоляция;
  • инструкция по установке и установке включены.
  • Повышенная хрупкость пленки.

теплый пол Caleo.

Рехау.

Теплый электрический пол Rehau представляет собой систему двухжильных саморегулирующихся тросов фиксированной длины с повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплёткой.

  • отличное немецкое качество;
  • установка под любое покрытие;
  • оптимальное распределение тепла;

Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке.Инфракрасные карбоновые стержни, поверхность нагрева, не боятся повышенной влажности.

  • система отопления достаточно экономична
  • низкая стоимость;
  • гарантийный срок 20 лет.
  • в качестве основного обогрева в сильные морозы работать не будет.

теплый пол Unimat.

Электрический теплый пол «Тепловукс» российского производства – это экологичный и очень эффективный вариант дополнительного или основного обогрева помещения. Модели в виде тросиков, матов и пледов создают оптимальную температуру в комнате, частном доме или офисе.

  • хороший выбор оборудования;
  • простая установка;
  • доступная цена.
  • быстрый выход из строя термостата;
  • нестабильность нагрева поверхности, если уложена толстая стяжка и нет хорошей теплоизоляции.

теплый пол Теплолюкс

В каких случаях укладка на ламинат?

Чаще всего под ламинат укладывается инфракрасный тип теплого пола, реже – с использованием кабеля.

На заметку! Кабельные полы лучше укладывать под плитку в ванной или туалете. Есть небольшие этажи, продолжать этажи не нужно, а значит увеличится, значительно снизятся затраты на электроэнергию, которую такая система потребляет в больших количествах.

В целом укладка ламината на самую теплую систему вполне безопасна, хотя есть одно «но», которое нужно знать каждому. В основе ламели лежит плита МДФ, содержащая в определенной концентрации формальдегид – опасное для здоровья человека вещество.Ламинат в ненагретом состоянии выделяет окружающую среду. Этого вещества мало, поэтому такое напольное покрытие можно укладывать даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида в воздухе.

Внимание! Симптомы отравления формальдегидом — тошнота, головные боли, воспаление органов дыхания.

Применение качественного ламината и инфракрасных теплых полов поможет снизить риски отравления.

Какой ламинат выбрать?

К выбору ламината, который впоследствии будет укладываться на теплый пол, следует подойти со всей ответственностью. Сориентироваться, на что обратить внимание, поможет таблица.

Таблица. Основные показатели, на которые следует обратить внимание при выборе покрытия.

Коэффициент Рекомендации
Коэффициент или показатель термического сопротивления Этот показатель отражает теплоизоляционные свойства Наружного покрытия: чем он выше, тем эти свойства лучше.Коэффициент не должен быть выше 0,15 м2 к/Вт. Определенное влияние на это значение оказывают характеристики основания – чем больше пористость, тем меньше коэффициент термического сопротивления.
Класс материала В данном случае класс не самый важный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления и тем меньше в нем будет выделяться формальдегида. И носиться будет медленнее.
Показатель максимальной температуры пола Важно знать предельные показатели нагрева ламината, при которых он не теряет своих свойств.Это около +30 градусов. Следует помнить, что низ ведомого будет иметь более высокую температуру, чем верх.
Способ соединения ламелей Ламинат, который соединяется с помощью клея, брать не следует — вещество от нагревания потеряет свои свойства. Лучше приобрести ламели, соединяющиеся специальными замками.
Толщина одной ламели Чем толще ламель, тем меньше тепла уходит в помещение — толстый ламинат хуже сохраняет тепло.Но тонкий ламинат довольно хрупок, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Производители предлагают покупателям приобрести специально разработанные виды ламината, демонстрирующие отличные эксплуатационные свойства при укладке на систему теплый пол. Именно на таких вариантах и ​​следует остановиться. Они не боятся воздействия температур, легко монтируются и долго сохраняют красивый внешний вид.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особых советов по укладке теплого пола под этот вид покрытия нет. Однако важно обратить внимание на субстрат. Лучше всего для этих целей приобретать экструдированный перфорированный пенополистирол. Также подойдет пенофол и заглушка. Однако стоит помнить, что пенопласт ни в коем случае не используется, если устроен инфракрасный пол. В основном производители предлагают приобретать специальные подложки для теплых полов.Они доступны в специализированных магазинах.

Электрический теплый пол под ламинат — делаем сами

Рассмотрим монтаж двух видов теплого пола под данный тип покрытия – это инфракрасные системы и кабель.

Теплые полы – это серьезная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов потребуется. Для облегчения ваших трудозатрат мы подготовили специальную инструкцию , рассказывающую, как сделать расчет теплого пола – водяного или электрического.Онлайн-калькуляторы прилагаются. А в статье «» найдете полный список всего, что может понадобиться при установке.

Монтаж инфракрасного теплого пола

Для монтажа пленочного пола бакалавриата потребуются следующие инструменты и материалы:

  • непосредственно сами теплые полы;
  • теплоизоляционный материал без фольгированной поверхности;
  • хомуты
  • ;
  • термостат;
  • пассатиа;
  • ножницы;
  • скотч
  • ;
  • изоляция битумная
  • ;
  • провода;
  • отвертка
  • .

Этап 1. Снимается со старого настила, выравнивается бетонное основание. При необходимости самовыравнивающаяся строительная смесь. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

Шаг 2. Подготовленную поверхность закрывают теплоизоляцией, листы которой соединяются скотчем.

Этап 3. Далее укладка теплого пола. Термопленка разрезается ножницами на отрезки необходимой длины.Материал укладывается на теплоизоляцию медной шиной вниз. Вы можете разрезать пленку в любом месте, не затрагивая элементы нагрева.

Шаг 4. Сегменты инфракрасной пленки соединяются между собой лентой.

Шаг 6. С помощью прохода к термопленке крепятся контактные зажимы.

Шаг 8. В теплоизоляции сделаны вырезы под провода и контактные зажимы. Это необходимо, чтобы в этих местах не выбивалось напольное покрытие.

Шаг 9. Термостат установлен. К нему подключаются провода согласно инструкции и схемы подключения.

Этап 10. Уложен теплый пол. Линдинг ламинат.

Видео — Монтаж пленочного теплого пола

Технология монтажа на примере кабельных систем

Шаг 1. Подготовка места для установки термостата и датчика отопления. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхности стены отмечается расположение устройства и проводов.

Шаг 2. С помощью перфоратора и специальной насадки (коронки) просушивается отверстие под термостат. Подготовлен канал для прокладки проводов — ЛЭП. Его сечение – 20х20 мм.

Шаг 3. Подготовлен черновой пол. Строительный мусор тщательно удаляется, наносится грунтовка.

Этап 4. Укладка теплоизоляционного слоя пленочной стороной наружу. Слои соединяются друг с другом специальным скотчем.

Шаг 5. Для прокладки кабелей устанавливается металлическая лента. Его при необходимости разрезают на отрезки нужной длины. Крепится поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится с помощью саморезов.Главное не повредить гидроизоляционный слой.

Шаг 6. Нагревательные элементы оформлены. Кабель прокладывается с учетом расположения мебели на расстоянии от стен не менее 5 см, от отопительных приборов – не менее 10 см. Укладка производится с учетом расчетов шага укладки (производится по формуле). Провода крепятся между «Теплами» на монтажную ленту. Они уложены «змейкой».»

Внимание! Трос нигде не должен пересекаться и тянуться тоже!

Шаг 7. Установлен датчик температуры. Его необходимо установить на расстоянии 50-60 см от стены. Провода, идущие от датчика к терморегулятору, укладываются в специальную гофру, которая помещается в предварительно сделанный зазор в стене.

Шаг 8. Концы монтажных проводов и датчик температуры подключаются к термостату.Проверяется работа системы.

Шаг 9. Швеллер с проводами смущен раствором.

Шаг 10. Схема теплого пола рисуется на бумаге со всеми элементами на случай проведения ремонтных работ.

Шаг 11. В теплоизоляции технологические отверстия 10х15 см делаются через каждые 30-40 см.

Этап 12. Производится приготовление строительного раствора и формирование цементной стяжки над системой отопления.Стяжка должна сохнуть при выключенном теплом поле.

Видео — монтаж кабельного теплого пола

Зная все вышеперечисленное, вы сможете монтировать разные системы Теплый пол под ламинат, а дополнительные советы помогут произвести работу:

  • перед укладкой теплого пола необходимо сделать план разводки и проводов, и терможалюзи;
  • в квартире с низкими потолками лучше использовать термопленку, так как она «съедает» меньше высоты;
  • для самостоятельного монтажа Лучше выбрать систему, не требующую вмешательства специалистов, то есть самую простую;
  • при монтаже системы теплого пола в частном доме на первом этаже рекомендуется укладка гидроизоляционного слоя;
  • для экономии на проводах термодатчик устанавливается примерно на середину помещения;
  • конструкция должна быть смонтирована таким образом, чтобы в дальнейшем была возможность изделия ее ремонта;
  • в помещении C. при высоком уровне влажности нельзя использовать термопленку;
  • если на инфракрасных полах будет массивная мебель, то должны быть оборудованы воздушные карманы;
  • Термопленка
  • не укладывается вблизи отопительных приборов, каминов, печей;
  • длина одной полосы терможалюзи не должна превышать 15 м;
  • при минусовой температуре воздуха укладка инфракрасных полов запрещена;
  • монтаж пленки должен производиться с заземлением конструкции.

После укладки системы теплого пола, а ламината — начала работ, пуско-наладочные работы необходимо проводить не ранее четвертого дня по окончании работ.При этом, как только начинается отопительный сезон, температура должна быть четко отрегулирована: полы постепенно прогреваются до оптимальной температуры (мощность постепенно увеличивают на 5-6 градусов). Снижение также должно быть сделано постепенно.

Самостоятельная укладка инфракрасной нагревательной пленки под ламинат

Укладка инфракрасной нагревательной пленки под ламинат – процесс несложный, все этапы работ легко выполнить своими руками. Этот тип оптимален для установки под напольные покрытия с минимальной термостойкостью типа ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного обогревателя.Выбор мощности и схемы осуществляется заранее, при необходимости инфракрасная пленка без проблем режется на куски нужного размера. К нюансам технологии относятся: необходимость максимально чистого основания, установка терморегулятора, надежная изоляция контактов и укладка проводов в специально отведенные пазы.

1. Расчет и планирование размещения обогревательных лент, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устранены все возможные трещины и выступы).Допустимое падение уровня — до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании светоотражающих материалов (но не на основе алюминия, особенно в сочетании с цементными растворами).

4. Разметка и резка лент инфракрасного обогрева (выполняется исключительно по пунктирным линиям).

5. Подготовка места под термостат. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и терморегулятору.

7. Тестирование работы всей инфракрасной системы.

Хитрый счетчик, экономящий электроэнергию
Окупается за 2 месяца!

8. Покрытие верхним защитным слоем.

9. Монтаж ламината.

Чтобы правильно положить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности минимизировать величину перепада уровня стяжки пола. Допустимое отклонение составляет 3-4 мм, отмечается, что при его нарушении система увеличивает потребление электроэнергии.Элементы максимально изолированы от влаги и теплопотерь снизу, специалисты советуют постелить на пол лавсановую или полипропиленовую пленку толщиной 50 микрон, при этом материалы, омраченные алюминием, лучше не использовать.

Нарезанные срезы укладываются медной полосой вниз, минимальное отступление стенок 10 см. Обязательным условием технологии является установка терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве по инфракрасной пленке, общая сумма сопротивления должна обеспечивать 20%).Для него выбирается средний участок, он позволит сэкономить провода, так как все полосы подключены к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край необходимо надеть на медную шину, другой остается внутри нагревательного элемента.

Все зоны присоединения изолируются специальным скотчем, провод желательно разместить под плинтусом, при необходимости часть жилы убирается под теплоизоляционную пленку, но не выходит на нагревательные полосы.Перетяжеление или накрытие соседних элементов недопустимо, датчик температуры расположен на ненагруженной площадке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подключения проводится пробное включение и проверка системы: пленка не должна выступать, а контакты — перегреваться, требуется, чтобы вся поверхность равномерно выделялась теплом. Если нет инвариантности, то можно переходить к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под отделочные панели предусматривается настил из плотной полиэтиленовой пленки. Рекомендуемая толщина — 200 мкс, препятствий для инфракрасных лучей она не представляет. Укладка ламината своими руками по обычной схеме: снятые гладкие панели стыкуются между собой и защелкиваются замковые соединения. Всячески избегайте повреждений терможалюзи, они не ходят и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему на максимальный режим, это может повредить древесину. Рекомендуется повышать температуру не более чем на 5°С в сутки. Еще один нюанс эксплуатации – влажная уборка: перед мытьем поверхность охлаждается, особенно при добавлении в воду агрессивного моющего средства.

Что учитывать при работе?

К грубым нарушениям монтажа инфракрасных (пленочных) напольных установок относятся:

1. Размещение проводов и нагревательных элементов на неровной, грязной или влажной поверхности, без подложки.

2. Крепление пленки гвоздями, скобами, пробивкой карбоновыми полосами, допускается только фиксация скотчем.

3. Прокладка инфракрасной системы без заземления.

4. Изгиб нагревательных лент под углом 90° на участке 5 см.

5. Слишком длинная полоса, точное допустимое значение написано в инструкции, но в целом она не должна превышать 15 м.

6. Установка в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

Сантехника: с этой насадкой на кран

вы будете платить за воду на 50% меньше

8. Прокладка инфракрасной пленки в непосредственной близости (менее 30 см) от отопительных приборов или радиаторов.

9. Отсутствие верхнего паро- и влагоизоляционного защитного слоя или его установка без приклеивания.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример — совмещенная лоджия).

11.Крепление ламината или другого вида напольного покрытия без предварительной проверки системы, удерживать ковровое покрытие на сверкающих полах категорически запрещено.

Правильно размещенные и подключенные ленты имеют срок службы не менее 15 лет. При проведении всех работ своими силами для достижения максимальной надежности необходимо проконсультироваться со специалистами, в частности на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта .Отмечено, что равномерность прогрева частично зависит от расположения термодатчика, оптимальный вариант – наиболее прохладное место. На него нельзя ставить тяжелую мебель, все соединительные провода с термостатом желательно уложить в гофрированную трубку (для стационарного варианта – в специально предусмотренный канал).

В случае укладки инфракрасного пленочного пола поверх цоколя или необработанной отделки, на бетон следует укладывать более толстый слой плотной полиэтиленовой пленки. Очень важны климатические условия: в некоторых регионах использование этого вида нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных потерях тепла в самой конструкции пола укладка инфракрасной пленки не делает смысл.Для уменьшения площадей теплоухода перед монтажом системы по периметру помещения вдоль стены производится выборка ленточного утеплителя, не трескающаяся и не врезающаяся в пленку.

Этот вид теплого пола является единственным мобильным, к вопросу можно ли положить ковер поверх ковра. Производители отзываются положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить со сплошными (неразрезанными) полосами, в идеале — специально для этого, это снизит риск задевания контактов.В укладке на плиточный клей или цементную стяжку не только нет необходимости, но и ухудшается теплоотдача инфракрасного теплого пола пленочного типа (но если это все-таки произошло, систему запускают не ранее, чем через месяц). К другим видам напольного покрытия претензий нет, ковер можно поднимать сразу после испытаний. В то же время чем более мягкий внешний материал яростнее требует теплоизоляционного слоя и обязательно должна быть основа, по надежности выигрывает ламинат и паркет.

Наиболее разумным вариантом для топки теплого пола с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол.В связи с тем, что принцип его работы заключается в излучении в инфракрасном диапазоне, в результате происходит конвекция поверхностей окружающих предметов, а не воздуха вверх. Таким образом, IR Paul отлично зарекомендовал себя в качестве нагревательной основы под ламинат.

Ламинат

– влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированный паркет на 90% состоит из рубленой древесины, соединенной различными клеевыми составами.

Укладка электрообогрева под ламинат у многих вызывает сомнения.Ведь древесина отличается способностью расслаиваться при высокой температуре, растрескиваться при падении, а формальдегид, который в качестве связующего компонента входит в состав ламинатной плиты, начинает усиленный отбор.

Пленочный инфракрасный теплый пол под ламинат — Преимущества

  • равномерное тепловое излучение – позволяет прогревать ламинат по всей поверхности;
  • экономичное энергопотребление. Экономит до 30% средств по сравнению с другими системами теплого пола;
  • отсутствует риск нарушения целостности ламинированного покрытия, т.к. нет необходимости нагревать систему до высоких температур.Благодаря использованию инфракрасного излучения в первую очередь нагреваются предметы в помещении, а не воздух;
  • нет необходимости выполнять «мокрые» работы. Укладка ламината не требует заливки стяжки;
  • возможность использования любого типа подложки;
  • наличие. В крупных торговых павильонах имеются демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (есть в крупных городах Москва, Санкт-Петербург, Россия).Санкт-Петербург и др.) или заказать в интернет-магазине, исходя из характеристик и отзывов владельцев.

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, нельзя сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно не обращать внимание не на несколько факторов:

  • маркировка ламината .Большинство производителей быстро отреагировали на изменение тенденций рынка и включили в свой ассортимент ламинат, разработанный специально для укладки на теплый пол. Возможность использования ламината для теплого пола будет обозначена на упаковке (соответствующий значок на этикетке). Более того, некоторые производители указывают предельную температуру нагрева;

Примечание. Максимальная температура, до которой можно нагреть ламинированный пол — 27°С.

  • структура (плотность) ламината .От того, насколько «рыхлая» конструкция пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше значение показателя термостойкости. На практике это означает, что система теплого пола будет обогревать ламель, а не поверхность окружающих предметов;
  • толщина ламината . При прочих равных, чем толще ламель, тем медленнее она будет пропускать тепло;
  • содержание формальдегида .Этот компонент находится в составе МДФ, который служит основой для плиты ламината. При температуре 20-26°С формальдегид выделяется в нормальном режиме. Те. По этому показателю большая часть этажей относится к классу Е1. Однако при нагреве ламелей активизируется выделение формальдегида, поэтому нужно обращать внимание на этот показатель. Также следует учитывать, что интенсивное выделение формальдегида начинается при нагревании выше 27°С;
  • стоимость ламината .Многие отзывы не содержат нареканий на систему с теплым полом, а необходимость повторной заточки ламината обусловлена ​​экономией на материале;
  • подложка . Технология укладки ламината предусматривает использование подложки. Установка подложки уменьшит давление на замковые соединения планок от движения по рейкам. В связи с тем, что подложка ложится не под пол пола, а на него, к выбору пленки нужно подходить также ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

  • техническая пробка;
  • жидкая композитная система
  • ;
  • экструдированный пенополистирол
  • ;
  • подложка из полистирола
  • ;
  • материал с отражающей поверхностью.

Примечание. Недопустимо использование фольгированного материала в качестве подложки (алюминиевая фольга, подофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология Stacking подразумевает выполнение нескольких последовательных шагов.

  • Выбираем комплект инфракрасного пленочного теплого пола . Обратите внимание, у каждого производителя комплектность разная. Например, компания «К-Технологии» (Россия, торговая марка CALEO) предоставляет на выбор несколько видов систем с теплым полом. Естественно, в зависимости от комплектации зависит и цена комплекта. Уменьшить теплый пол можно, собрав его самостоятельно.

    Примечание. Для автономного отопления (основного источника отопления) нужно смонтировать пленочный пол на 70% площади помещения. С дополнительными — на 40%.Учитывается, что под мебель не помещаются тяжелые и низкопленочные предметы, чтобы исключить ее перегрев.

  • Подготовка места для установки термостата . Для удобства термостат устанавливается на высоте 0,9-1 м.п. С высоты пола.
  • Подготовка фундамента . И пленочный пол, и ламинат выдвигают особые условия по качеству поверхности. Не допускается перепад пола по высоте более 3 мм, наличие помех на полу (придины, выступающие части), мусор.

    Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом гидроизоляционную пленку следует укладывать на подготовленное основание.

  • Укладка теплоизоляционного материала . Изоляция устанавливается в соответствии с рекомендацией производителя. Стыки утеплителя следует проклеить скотчем, чтобы полосы не пошли. Теплоизоляционный материал располагается не ближе 100 мм. к стене. Место стыка пробивается демпферной лентой.
  • Пленка для теплого пола . Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрез не на разрезанной пленке, к эксплуатации не пригоден. Максимальная длина одной полосы не должна превышать 8000 мм.
  • Монтаж пленки теплого пола . Для минимизации количества разрезов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной части помещения. Пленка укладывается на расстоянии 100-400 мм от стен и других крупногабаритных предметов, расстояние между соседними полосами 50-100 мм.Укладка пленочной пленки недопустима и приведет к перегреву сегмента системы. Чтобы исключить смещение пленки, ее фиксируют двусторонним скотчем к поверхности основы. Скотч снабжен не полосами, а отдельными ломтиками для компенсации теплового расширения Материалы.
  • Изоляция контактов . Если контакт не активируется в системе теплый пол, его необходимо изолировать уплотнительной лентой (битумной). Для соединения и соединения проводов нужно сделать специальные хомуты (клеммы) для теплого пола.Контактная клемма монтируется таким образом: одна часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется пассатижами.
  • Соединительные провода теплого пола . Клемма присоединяется к проводу и изолируется. При монтаже провода следует учесть, что высокую производительность системы обеспечивает параллельное соединение ее элементов. Это означает, что правая сторона пленки соединена проводом с правой стороной.Для удобства рекомендуется использовать разноцветную проволоку.
  • Установка датчика температуры тепла . Мастера рекомендуют заводить датчик под вторую полоску ИК-пленки ближе к середине. Это позволит получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Сенсор приклеен нижней стороной пленки к черной полоске на пленке. Чтобы ламинат создавал дополнительную нагрузку на датчик, прибор следует «утопить» в изоляцию.

    Примечание. Провод датчика можно проложить поверх изоляции, а можно прорезать отверстие в его толщине, и разместить провод датчика в гофре. Так что при необходимости можно отремонтировать провод или датчик.

  • Установка и подключение теплого пола к термостату . К термостату подходят провода от нагревательной пленки и датчика температуры. Подключение системы выполняется через УЗО.

    Примечание. Количество термостатов зависит от мощности системы.Если установка системы производится на значительной площади, целесообразно использовать несколько терморегуляторов.

  • Первое включение пленочного теплого пола (пробный запуск) . Оцениваются основные показатели системы (напряжение, скорость и равномерность нагрева и др. ).
  • Укладка ламината на теплый пол . Установка ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя.Перед укладкой необходимо, чтобы ламинат «набрал температуру». Для этого его оставляют в помещении на несколько дней, и только потом приступают к установке. Важно знать, как правильно укладывать подложку под ламинат. Подложку укладывают не под нагревательную пленку, а на нее.
  • Монтаж инфракрасного пленочного теплого пола под ламинат — видео

    Для того, чтобы процесс запуска системы инфракрасный теплый пол, рекомендуется постепенно повышать температуру пола (3-4°С в сутки) до заданного значения.

    Цена монтажа инфракрасных теплых полов под ламинат


    На протяжении многих лет основным источником тепла в квартирах и частных домах является радиаторное отопление. Однако в последнее время на рынке отопительного оборудования произошли большие изменения. Появилось множество новых систем для создания комфортной температуры в собственном доме.

    Относительно недавно для потребителей на российском рынке стали доступны пленочные проводники, которые можно укладывать под любые напольные покрытия .Они, как и другие решения для отопления жилых помещений, имеют свои преимущества. Далее в этой статье мы подробно поговорим о том, как устроить инфракрасный теплый пол под ламинат.

    Виды и оттенки на выбор

    В настоящее время существует две разновидности систем инфракрасного обогрева:


    Объединяет их то, что они, отличаясь своей ценой, имеют одинаковый принцип работы. Что касается отличий, то первыми являются первые пленки минимальной толщины с графитовыми элементами .В перекрытиях второго типа конструкция конструкции представляет собой стержни из углерода или меди, скрепленные между собой с помощью полиуретановых перемычек.

    Маты кормового типа Использовать только для подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется как на вертикальную, так и на наклонную поверхность.

    И еще одно, что объединяет обе системы — они питаются от общей энергосети. Однако по причине того, что такие системы подключаются через термостат, потребление при эксплуатации инфракрасных теплых полов колеблется в пределах от 160 до 200 Вт.

    Если выполнить во всех жилых помещениях установку «теплого» пола из пленки или стержневых матов под ламинат, то вы сможете обеспечить в любой из комнат вашей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

    Сколько стоит?

    Многих, кто задумывается устроить в своем жилье инфракрасный пленочный теплый пол под ламинат, конечно же, интересует т вопрос цена такой системы обогрева .По этому поводу следует сказать, что цена инфракрасного пола во многом зависит от таких факторов, как:

    Предлагаемая в настоящее время на рынке популярная система пленочных теплых полов Caleo Gold имеет ширину пленки 50 см, а ее мощность составляет 200 Вт. Что касается цены, то она обойдется потенциальному покупателю в 730 р. Если владелец решит устроить менее мощную систему отопления в доме . Вы можете выбрать теплый пол Nanothermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Вт.Что касается цены, то она заметно ниже — 430 р.

    Расчет стоимости

    Теперь посчитаем, какие затраты несет хозяин при обустройстве такой системы отопления в своем доме для ламината:

    Проведя несложный подсчет, можно увидеть, что потратив 6500 р. Вы можете устроить систему инфракрасный пленочный теплый пол под ламинат На своем балконе. Если вы решили выполнять работы не своими силами, а силами специалистов, то дополнительно к этому вам придется оплатить услуги мастера из расчета 240 р.за один квадратный метр на готовом основании или 650 р. за квадратный метр с созданием бетонной стяжки.

    Perfect стоит стержень теплый пол . При использовании мата Unimat Rail для его создания аналогичной площади придется потратить 7990 р.

    Инфракрасный напольный прибор для покрытия ламината


    Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно укладывать на бетонную стяжку или настил из доски. Какой повод устроить – каждый хозяин решает сам, отталкиваясь от состояния базовой поверхности пола.

    Также необходимо взять конструктивные особенности Здания. Чтобы все работы по устройству систем пленочного отопления выполнялись быстро . А после выполнения работ можно было бы пользоваться, при монтаже необходимо четко следовать инструкции, которая прилагается к любой системе теплого пола.

    Если инфракрасный пленочный теплый пол устроен в деревянном доме, в котором нет бетонного покрытия, то работы по созданию бетонной стяжки проводить не стоит.Это просто дополнительные расходы. Используя Phaneur или OSP Plate, можно установить конструкцию Boyflock верхнего слоя. Такое основание будет вполне подходящим для укладки ТЭНов. Если дом только строится, а уже принято решение, то в качестве системы обогрева будут использоваться теплые пленочные полы . то для устройства основания следует применять цементно-стружечные плиты. В этом случае можно хорошо сэкономить. Если вы хотите получить лучшую причину, выбор следует сделать в пользу магнезитовых листов.

    Следует отметить, что все вышеперечисленные материалы можно использовать в доме, построенном из железобетонных перекрытий.В такой ситуации установка обшивки п производится непосредственно на лаги . Перед выполнением их укладки необходимо устроить на поверхности пола гидроизоляционный слой. В качестве материалов для его создания можно использовать следующее:

    • мастика;
    • жидкое стекло
    • ;
    • пропитка глубокого проникновения.

    Щепу пенополистирола или вермикулита обычно засыпают в ячейки между лагами, после чего укладывают настил.

    Самостоятельная установка ИК теплого пола

    Процесс утепления под ламинат предусматривает укладку теплоизоляционного слоя. Для его создания используется небольшая толщина малой толщины. С одной стороны имеет фольгированное покрытие.

    Чаще всего для устройства такого слоя используют следующие материалы:

    Технология работы


    Во избежание зазоров при укладке материала края полосы необходимо зафиксировать с помощью скотча.После этого можно переходить к самому ответственному этапу – установка теплого пола и его подключение . В первую очередь необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагается на стене.

    Процедуру укладки тепловых рефракторов следует начинать с центральной части помещения . Если работы по утеплению пола ведутся по всей площади, то необходимо оставить зазор от стены не менее 10 см.

    • Полотно пленочного теплого пола также необходимо закрепить с помощью скотча. На медных шинах можно обнаружить специальные хомуты. К ним нужно прикрепить провода.
    • Контакты должны быть хорошими и обмотаны лентой.
    • В гофрированную трубку следует поместить датчик температуры, а затем поместить его внутрь конструкции.
    • Провод, имеющий защиту от гофры, можно дополнительно подключить к регулятору. Подключение должно производиться через устройство защитного отключения.

    Монтаж теплого пола – несложная задача. Его устройство можно выполнить своими руками. Главное, придерживаться рекомендаций, содержащихся в инструкции.

    Перед укладкой финишного покрытия необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать портативный инфракрасный датчик . . Направляя этот прибор на отдельные секции, можно увидеть температуру на плате. Если после запуска системы отдельные секции теплого пола остались холодными, то в этом случае необходимо проверить подключение.


    Возможно отсутствие нужной температуры связано с плохо зажатым контактом, который не должен греться. Когда вы все проверили и убедились, что все секции теплого пола работают, их нужно закрыть подложкой из вспененного полиэтилена . Также можно использовать пробковые крышки. Поверх уложенного слоя необходимо уложить панели ламината.

    Наличие напольного покрытия необязательно. Устроить стяжку можно с помощью обычного раствора, состоящего из цемента, песка и воды.Либо можно создать разливной пол, для которого используется сухая смесь с определенным компонентным составом.

    Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, так как в их составе присутствуют пластификаторы. Они не только повышают прочность покрытия, но и делают его влагостойким . Перед выполнением заливки основания необходимо обработать поверхность бетоноконтактом, а углы и стыки проткнуть изоляционной лентой.Через семь дней можно переходить к следующим этапам работы, которые были указаны выше.

    Заключение


    Во многих квартирах в качестве наружного покрытия используется ламинат. Под ним можно легко устроить теплый пол, если вы хотите добавить к своему проживанию дополнительную систему отопления. Трудностей в этой работе нет. Каждый хозяин может установить теплый пол под ламинат своими руками. Для этого самое главное правильно подобрать систему отопления, а при выполнении монтажных работ строго следовать инструкции.Тогда теплый пол прослужит долго, а в вашем жилье будет царить теплая атмосфера.

    Покрытие пола ламинированными панелями выбирает большинство владельцев городских квартир и загородных домов. Этот материал очень практичен. И вполне доступный по стоимости. Кроме того, удачная имитация натурального дерева придает уют и уют любому помещению. Конечно, ламинат менее теплый, чем натуральное дерево. Однако эта проблема легко решается при организации системы теплого пола пленочного типа.Как сделать теплый пол под ламинат и сколько стоит этот монтаж, расскажет статья.

    Ламинированные панели на 90% состоят из древесины. При нагреве влажность дерева уменьшается. Поэтому многих владельцев интересует, можно ли укладывать теплый пол под ламинат, и если можно, то какой именно. Этот вопрос особенно актуален в семьях с маленькими детьми. Ведь дети любят бегать по полу босиком. А так хочется уберечь их от разных болезней.

    Ламинат на теплый пол можно. Главное, соблюдать определенные условия при монтаже. Немаловажное значение имеет выбор типа отопительной конструкции. Так же можно использовать инфракрасный и кабельный теплый пол под ламинат, но с чем лучше разобраться. Каждый из названных видов полов отличается определенными особенностями. Но есть общие преимущества для всех преимуществ.

    Преимущества:

    • Равномерное отапливаемое помещение.
    • Отсутствие циркуляции пыли.
    • Эффективная работа системы.
    • Эстетичный внешний вид. Нагревательные элементы спрятаны под полом, поэтому не портят интерьер квартиры.

    Больше всего ламинату подходит конструкция отопления пленочного типа. Продукт представляет собой пленку. Он достаточно тонкий. На пленке расположен токопроводящий материал в виде полосок. Наклеил пленку на подложку. Подложку под ламинат под любой электрический пол можно найти в любом специализированном магазине. Стоимость продукта вполне доступная.Стяжка не требуется. Пленочный пол очень экономичен в эксплуатации. Утепление осуществляется быстро.

    Пленочный пол имеет следующие преимущества:


    Сегодня можно найти ламинат с уже встроенной системой теплого пола инфракрасного типа. Правда, цена таких моделей высока. Имейте в виду, что не все можно купить. Но прежде чем положить теплый пол под ламинат, нужно знать, какой материал использовать. Ведь не все разновидности ламината хорошо переносят систему отопления.Производители учли это и разработали специальную технологию изготовления ламинированного покрытия. Такие панели идеально подходят для любого типа теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая есть либо на коробке, либо в инструкции к товару.

    ОСОБЕННОСТИ МОНТАЖА

    На вопрос можно ли стелить ламинат для теплых полов, ответ дан. Но как осуществить монтаж конструкции самостоятельно, и возможно ли это? При определенном уровне знаний, минимальном наборе инструментов, самостоятельной установке — задача вполне выполнима.Но крайне важно соблюдать определенную технологию, придерживаться правил. Следует отметить, что для устройства теплого пола под ламинат не нужна бетонная стяжка. И это значительно облегчает работу.

    Итак, монтаж теплого пола под ламинат осуществляется следующим образом:


    Таким образом, работа по оборудованию теплого пола проста и вполне выполняется своими силами.

    Зная, как уложить теплый пол под ламинат, вы сможете создать эффективную качественную систему теплоснабжения и при этом сэкономить средства.

    Чтобы свести колебания температуры к минимуму, желательно оборудовать систему термостатом. Также следует отметить, что при покупке нагревательной конструкции к изделию обязательно прилагаются инструкции. Поэтому, купив пленочный теплый пол под ламинат, перед установкой следует внимательно прочитать инструкцию.

    Обзор цен

    Сегодня выбор очень разнообразен. На рынке можно купить электрический теплый пол под ламинат как импортного производства, так и отечественного.Проектирование теплофикационной системы теплоснабжения в коттедже обойдется примерно в 13 000-20 000 рублей. Сама установка стоит от 800 до 1000 рублей за метр квадратный. Если понадобится теплосчетчик, за него придется заплатить еще 10 000 руб.


    Цена на электрические теплые полы под ламинат зависит от качества товара, производителя. Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена ламината для теплых водяных полов китайского производства обойдется дешевле.Но и качество дешевой продукции будет низким. А качество – очень важный параметр, от которого зависит надежность и долговечность отопительной конструкции. Поэтому не рекомендуется экономить. Желательно покупать продукцию известных фирм.

    Сегодня на российском рынке представлены производители из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции, которая представлена ​​на рынке, – это корейская продукция. Столь хорошим спросом пользуются ультратонкие нагревательные пленки REXVA, которые выпускаются под брендом XICA.Корпорация SEGGI CENTURY хорошо зарекомендовала себя. Продукт известен под торговой маркой Heat Plus. Системы этих фирм отличает высокое качество, подходящая цена. Обеспечивают равномерный и качественный нагрев. Что касается пола английского и американского производства, то они встречаются крайне редко. И, как правило, это китайские подделки.

    выводы

    Таким образом, теплый пол сегодня выбирает большинство владельцев, планирующих создать эффективную систему теплоснабжения дома.

    Финишное покрытие

    можно использовать по-разному.

    Но чаще всего потребители отдают предпочтение ламинату, линолеуму. Многих интересует, можно ли делать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле все зависит от выбранного типа теплого пола и используемой марки ламината. Монтаж пленочного пола достаточно прост. Работа облегчается тем, что не требуется стяжка. Поэтому кладку можно выполнить своими руками, сэкономив таким образом немало финансовых средств.

    Ламинат

    как материал для напольных покрытий стал пользоваться невероятной популярностью.В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой укладки и ухода. Единственным минусом является тот фактор, что без предварительной подготовки и утепления пола укладывать ламинат не рекомендуется, так как он всегда будет холодным. Оптимальный вариант. И выходом из этой ситуации станет инфракрасная пленка, которую вы без труда наклеите сами. Для того, чтобы все сделать правильно, достаточно знать лишь несколько тонкостей.

    Преимущества инфракрасного секса

    Учитывая показатели теплопроводности ламината, можно сделать вывод, что без стороннего утеплителя ему не будет тепло.Все благодаря тому, что материалом изготовления являются синтетические компоненты, а не дерево. Поэтому на предварительном этапе нужно подумать об отоплении. Конечно есть водяные контуры, нагревательные маты и кабели, но они имеют ряд недостатков .

    Всех вышеперечисленных недостатков лишен пленочный инфракрасный материал. Его толщина не более 1 миллиметра, поэтому предварительная подготовка поверхности и стяжки не требуется. Нагрев ламината происходит за счет специального излучения, которое съедает поверхность материала. Основные преимущества инфракрасного теплого пола:

    Таким образом, выбор полностью очевиден. Конечно, стоит выделить один-единственный минус – это достаточно высокая стоимость материалов, но затраты окупаются максимально быстро.

    ИК-материал устройства

    Основным элементом системы являются пленочные нагреватели. Конструкция представленных элементов достаточно проста. Радиаторы впаяны между двумя полиэфирными пленками. Разделенные детали излучают инфракрасное излучение при подаче электрического тока.Подключение к общей паутине и подключение эмиттера происходит через проводник-шину. Таким образом, даже если один элемент выйдет из строя, это не повлияет на работоспособность всей системы.

    Инфракрасная пленка напольная поставляется в рулонах шириной от 0,5 до 1 метра, все зависит от производителя. Саму пленку можно разрезать, так как есть специально отмеченные места. При использовании материалов важно выяснить удельную мощность инфракрасного пола, так как он создает определенные нагрузки на домашнюю сеть.Сегодня на рынке можно встретить вариант с показателями 150, 220, 440 Вт/м². Комплект инфракрасного пола включает в себя несколько компонентов. .

    1. Термостатический датчик с кабелями. Используется для контроля температуры.
    2. Комплект соединительных проводов.
    3. Зажимы клемм.
    4. Изолирующие компоненты.

    На основании представленных материалов укладка инфракрасного теплого пола под ламинат дома. Стоит отметить, что важно на начальном этапе разработать проект будущего теплого пола и рассчитать эксплуатационные показатели.

    В настоящее время укладку представленного наружного покрытия принято доверять квалифицированным специалистам. Вы можете, опираясь на рекомендации в этой статье, самостоятельно справиться со всеми поставленными задачами. В комплекс предстоящих работ входит:

    • составление схемы установки;
    • подготовка фундамента;
    • установка пленочных инфракрасных элементов;
    • электрическое подключение и пробный пуск.

    Изначально выбираем место установки термостата, так как к нему будут подведены провода.Кабельная система должна укладываться в заранее сделанный ход в стене. Далее следует перейти к следующим задачам:

    1. Начертить графическую схему расположения элементов пленки на комнате.
    2. Раскрытие пленок, выполнять только по плановым нормам производителя.
    3. Материал лучше расстелить по комнате, что снизит затраты.
    4. Отступ от стен должен быть 30 сантиметров.
    5. Нельзя укладывать ароматизированную пленку, между параллельными полотнами должно быть расстояние 5 сантиметров.

    Термодатчик устанавливается в самой прохладной комнате помещения, но при этом необходимо учитывать тот факт, что кабелей, которые идут в комплекте, должно быть достаточно. Представленные условия должны быть реализованы в графической схеме. После того, как все подготовлено, можно приступать к установке.

    Подготовка и укладка ИК Пол

    Главной задачей на первом этапе является подготовка фундамента. В настоящее время необходимо будет закупить теплоизоляционный материал.Это делается для повышения эффективности теплого пола и исключения нагрева бетонной поверхности. Таким образом, инфракрасное излучение будет полностью направлено на ламинат. Бетонный пол рекомендуется очистить от мусора, пыли и других загрязнений.

    Фольгированный теплоотражающий материал подается полностью по всей поверхности пола. Стыки нужно серповидно закрепить, чтобы исключить посторонние смещения.

    Далее следует приступить к укладке пленочного инфракрасного полотна.После подключения всех пунктов рекомендуется проверить работоспособность системы. Нельзя забывать о безопасности! Если все работает без сбоев, температура достаточная, то следует приступать к укладке ламината. Таким образом, вы можете наслаждаться теплыми полами в своей квартире.

    Ламинат

    – один из популярных видов напольных покрытий. Часто при необходимости дополнительного обогрева помещения требуется прокладка систем теплых полов. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат используется в большинстве случаев.


    Основное преимущество пленочного теплого пола — не требуется стяжек, укладка финишного покрытия производится непосредственно на пленку

    Использование данной системы объясняется некоторыми особенностями других тепловых систем, не соответствующих такому покрытие как. Из них можно выделить основные:

    • , в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят нагрев, что нежелательно для ламината;
    • Перепады температур в системе при ее подключении к неавтономной системе отрицательно сказываются на характеристиках ламината и могут вызвать деформацию покрытия, а также образование скрипа и трещин;
    • Установка водопроводной системы требует доп, что уменьшает высоту помещения и занимает больше всего времени на обустройство.

    Устройство «Пирог» теплого пола

    Сравнивая эти особенности теплых полов С, можно отметить, что таких недостатков он не имеет. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

    1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
    2. Аналогичный тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
    3. Нагрев поверхности происходит очень быстро и равномерно;
    4. Долгий срок службы;
    5. Быстрый и простой монтаж, что дает возможность поставить своими руками;
    6. Не создает сухости воздуха в помещении.

    Устройство продукта

    Инфракрасный теплый пол под ламинат имеет собственную систему, в которую входят следующие элементы:

    • Электропроводка;
    • ИК пленка;
    • Теплоноситель;
    • Датчики и регуляторы температуры;
    • Изоляция для пленки или гидроизоляции;
    • Крепежные хомуты;
    • Также включен в инструкции по установке.

    Пленки обычно имеют разную длину и ширину 50 или 100 см.Имеется специальная линия раскроя, на которой возможен разрез необходимого материала. В других местах разрезать пленку невозможно.

    Мощность такой системы может быть разной – 150, 220 или 440 Вт/м2, но для ламината есть показатель – не более 150 Вт/м2.

    ИК-технология стайлинга пола для ламината

    Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо подробно рассмотреть. Таких предметов:

    1. Составление чертежа и схемы укладки;
    2. Подготовка основания;
    3. Укладка инфракрасного теплого пола под ламинат — монтаж элементов;
    4. Система подключения и пробного запуска;
    5. Укладка ламината.

    Чертеж и схема укладки

    Перед проведением работ необходимо составить схему, по которой будут размещаться пленки. Выполнить его можно в виде чертежа, на котором нужно обозначить, где будут располагаться датчики и регуляторы температуры. Резка пленки также осуществляется по заранее заданной схеме.


    Один из вариантов схемы укладки

    Подготовка основания пола

    Так как речь идет об основе под укладку ламината, то она должна быть подготовлена ​​в соответствии с требованиями, которые необходимы для укладки данного напольного покрытия.Бетонное основание необходимо отремонтировать и при необходимости обработать специальными составами. Также необходимы следующие работы Перед укладкой Пленки ИК Пол:

    • Удаление мусора и пыли;
    • Разработка теплоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала должна быть снаружи;
    • Полосы материала фиксируются на двустороннем склеивании и соединяются между собой специальной липкой лентой;
    • В материале сделать вырезы для датчиков и регулятора, в местах обозначенных на схеме.

    Памятка по использованию теплоотражающей подложки из фольги

    Установка

    Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата следуйте плану действий:

    • Резка элементов пленки, согласно схеме. Следует иметь в виду, что нельзя допускать сечения токопроводящих частей;
    • Пленка располагается лицевой стороной вверх, медная жила расположена внизу.Расстояние между пленками не должно превышать 10 см;
    • В тех местах, где был пройден срез пленки на контактных соединениях, необходимо сделать уплотнительную ленту, которая входит в комплект;
    • Крепление пленок с помощью скотча к отражающему материалу и между собой;
    • Клеммы-зажимы устанавливать в специальные секции одной половины, а вторая будет располагаться ниже пленочного элемента. Затем усильте его с помощью пассатижей и изолируйте;
    • Термостат помещается под колпак и фиксируется битумной изоляцией.При этом она должна быть примерно по центру листа. Контактная рабочая часть с черной излучающей полосой;
    • Клеммы и провода укладываются в подготовленные в отражающем материале отражательные углубления и фиксируются с помощью ленты.

    Система подключения и пробного запуска

    После того, как основные работы по укладке пленочного теплого пола своими руками завершены. Вам нужно подключить систему. Для этого необходимо выполнить процедуру:

    1. Провода для подвода к блоку терморегуляции;
    2. При необходимости используйте обычные разъемы;
    3. Подключение лучше производить под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

    Подключение к термостату

    После подключения и проверки правильности всех подключений можно выполнить пробный запуск системы.

    Укладка ламината

    После того, как система была полностью подготовлена ​​и проведены испытания, можно приступать к укладке ламината.

    Между ламинированным покрытием и ИК теплым полом должна быть полиэтиленовая пленка или гидроизоляционный материал. Срезы нужно заложить пиками и шохальмовать скотчем. Необходимо обеспечить безопасность эксплуатации теплого пола и обеспечить защиту от повреждений и чрезмерной влажности.

    Результат

    Изучив рекомендуемую инструкцию по монтажу пленкой пленочного теплого пола, можно сказать, что все работы можно выполнить самостоятельно. В этом случае инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и станет хорошим дополнением к системе отопления.

    Уважаемый читатель, не оставайтесь равнодушным, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описываемой системы отопления.

    Преимущества пленочного теплого пола под ламинат

    Ламинат

    завоевал сердца публики своей универсальностью и практичностью. В конце концов, у многих дома пол покрыт. И неспроста, ведь он выполнен в красивой цветовой гамме и практичен в процессе эксплуатации. Также для эстетов немаловажную роль играет тот факт, что ламинат хорошо передает фактуру натурального дерева. Ламинированная доска легко подбирается для мебели и плинтуса в комнату.

    Для любителей теплых полов тоже подойдет. Наверное, не все знают о существовании пленочного теплого пола под ламинат . Его укладывают непосредственно под ламинат или паркетную доску. Инфракрасный пленочный пол можно охарактеризовать как теплый, не нагревающийся, тонкий. Не вызывает деформации ламината и его стяжки из-за расширения от теплого воздуха.

    Технология укладки этой пленки проста, но все же не стоит прибегать к самостоятельной предусмотрительности работы.В противном случае при отсутствии опыта укладку можно сделать не качественно. Это может привести к перегоранию системы.

    Перед укладкой пол подготавливают. Так как такая работа должна быть согласована. Разница между уровнями должна превышать три миллиметра. Ну и конечно же очистить пол от грязи (касается только ламината).

    Выбирая площадь поверхности для укладки данного утеплителя под ламинат, следует учитывать, что его нельзя располагать вплотную к батареям отопления.И не мешать в местах, где будят стоять стационарные предметы мебели с полной площадью опоры на ламинат. Для достижения максимальной теплоотдачи используется светоотражающий материал, который укладывается на сам пол. Материал не должен быть изготовлен из теплопроводных материалов.

    При укладке пленки ее сначала разрезают на полосы по линии реза. Их укладывают рядом друг с другом и скрепляют скотчем. Вдоль помещения укладывается термопленка. Провода должны быть прижаты к медным полоскам термопленки.Затем их проводят к заданному регулятору температуры.

    Перед установкой ламината следует проверить работоспособность термопленки. Также рекомендуется укладывать слой полиэтилена поверх пленки перед укладкой ламината . Сам процесс должен проходить очень аккуратно, чтобы ламинат не повредил термослой. В настоящее время выбор ламината достаточно велик. Единственное, на что стоит обратить внимание, это ламинат более высокого класса прочности.Хорош для дома и офиса 32 и 33 класс. Купить ламинат от немецкого производителя по доступным ценам можно в интернет-магазине «ПВХ-МАРКЕТ».

    Ирландский поставщик электрических теплых полов — нагревательная пленка

    Ирландский поставщик электрических теплых полов — нагревательная пленка — нагревательный мат Ирландский поставщик электрических теплых полов — нагревательная пленка — нагревательный мат

    УМНАЯ ИНФРАКРАСНАЯ ТЕХНОЛОГИЯ ОТОПЛЕНИЯ

    ВЫСОКОЕ КАЧЕСТВО ОТОПЛЕНИЯ

    Наша инфракрасная пленка полностью меняет способ обогрева помещения.Продукт Termofol предоставляет вам передовые технологии, сокращает время нагрева и снижает ваши ежемесячные счета. Термопленка обеспечивает максимальный комфорт и проста в установке. Предназначен для использования под ламинатом и керамической плиткой.

    БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ

    Ирландский поставщик теплых полов

    Нагревательная пленка является очень эффективным продуктом.Может использоваться для ламината или керамического напольного покрытия, а также для стен и потолка. Инфракрасные излучатели положительно влияют на наше здоровье. Фольга создает теплую и дружелюбную атмосферу, а также снижает потребление электроэнергии. Нашим преимуществом является быстрая установка, свобода проектирования, экономичность, отсутствие обслуживания, возможность использования для основного или вторичного отопления, низкие эксплуатационные расходы.

    Сертификаты

    Мы гордимся качеством производимой нами нагревательной пленки.

    Здоровье

    Дальнее инфракрасное тепло — это то же самое тепло, которое вы почувствуете, находясь на улице в теплый летний день.

    Калькулятор

    Сделать расчет стоимости

    Наше предложение

    НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

    Наша инфракрасная нагревательная пленка дает вам новейшие технологии в вашем доме.Чрезвычайно эффективная система идеально подходит для использования под ламинатом, керамической плиткой и камнем. Может быть быстро установлен, а температура легко контролируется нашими термостатами. Мы гарантируем высочайшее качество производства и все сертификаты ЕС, одобренные CE.

    ТЕРМОСТАТЫ

    Наши стильные регуляторы термостатов могут использовать комбинированные датчики пола и воздуха для поддержания правильной и приятной температуры.Полностью запрограммирован и оснащен сенсорным экраном, а также доступен со встроенным модулем WI-FI.

    ИЗОЛЯЦИОННАЯ ПОДКЛАДКА

    Многолетний опыт в области теплых полов позволил нам производить очень эффективные изоляционные материалы.Наши утеплители имеют алюминиевое покрытие и встроенную пароизоляцию. Отражающая изоляция распределяет тепло по помещению и предотвращает потери на пол.

    НАГРЕВАТЕЛЬНЫЙ КОВРИК

    Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро монтируется и имеет фиксированное пространство для кабеля, которое обеспечивает превосходное тепло на поверхности пола. Предназначен для общего обогрева вашего пола или альтернативного обогрева комфортного теплого пола.

    вплоть до 0% Меньше энергии над

    0

    лет на рынке вплоть до 0 лет гарантии вплоть до 0% довольные клиенты

    ЧТО МЫ ДЕЛАЕМ?

    Группа Термофол использует только новейшие экологические технологии.Наша команда всегда находит лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

    СВЯЖИТЕСЬ С НАМИ

    Кара Наас
    Ко. Килдэр W91 D92H


    Веб-сайт by sideline

    Рейтинг / на основе отзывов клиентов

    ,

    Телефон:

    Политика конфиденциальности и использования файлов cookie

    Часто задаваемые вопросы о ламинированных полахУчебный центр

    Что такое ламинированные полы и как они изготавливаются?

    топ

    Ламинированные полы

    — это универсальное, долговечное и привлекательное напольное покрытие, которое может иметь несколько различных видов, таких как камень или плитка, но в основном известно, что оно выглядит как твердая древесина.Хотя они выглядят одинаково, на самом деле в конструкции ламинированного пола не используется массивная древесина. Ламинаты состоят из нескольких слоев материала, сплавленных вместе под высоким давлением. Большинство ламинированных напольных покрытий состоит из влагостойкого слоя под слоем HDF (древесноволокнистая плита высокой плотности) или MDF (древесноволокнистая плита средней плотности). Это увенчано фотографическим изображением пола из натурального дерева с высоким разрешением. Затем на него наносится чрезвычайно твердое прозрачное покрытие из специальной целлюлозы, покрытой смолой, для защиты от износа.Ламинированный пол идеально подходит для тех, кто хочет прочный пол по цене и времени укладки меньше, чем пол из твердой древесины, но с привлекательностью настоящей древесины. Ламинат также безопасен для окружающей среды, поскольку в его конструкции используется меньше древесины и более эффективно используется древесное волокно.

    В чем разница между паркетом и ламинатом?

    топ

    И ламинат, и паркетные полы можно использовать для отделки домов или полов в офисах и на предприятиях.Хотя некоторые люди по-прежнему предпочитают твердую древесину, выбор ламината имеет несколько преимуществ. Массивная твердая древесина (обычно толщиной 3/4 дюйма) должна быть установлена ​​только выше уровня земли, чтобы избежать коробления и коробления. Ламинаты, однако, более универсальны, позволяя вам выглядеть как древесина выше или ниже сорта. В отличие от твердых пород дерева, их можно укладывать поверх других напольных покрытий, а это означает, что вы можете укладывать ламинат поверх старого кухонного линолеума или плитки, при условии, что пол чистый, ровный и не имеет проблем с влажностью.

    Как соединяются панели ламината?

    топ

    Существует много типов систем соединения кромок, используемых для соединения панелей ламината вместе, но в большинстве из них используется защелкивающийся механизм.Некоторые скрепляют ламинат вручную, в то время как для других требуется легкое постукивание молотком и блоком для постукивания. Третьи используют комбинацию «щелчкового» края и «щелчка» или «нажатия» на конце панелей. В то время как большинство различных систем хорошо работают для защиты ламината, важно внимательно прочитать инструкции по укладке ламината. Прежде чем приступить к укладке, ознакомьтесь с тем, как соединяется ваш пол, и потренируйтесь на нескольких элементах.

    Где можно укладывать ламинат?

    топ

    Ламинированные напольные покрытия чрезвычайно универсальны. Его можно установить практически в любой комнате вашего дома, над или под землей, над деревом или бетоном. Имейте в виду, что есть несколько мест, которые не рекомендуются. Поскольку ламинат представляет собой деревянный пол, не рекомендуется укладывать ламинат во влажных местах, таких как ванные комнаты, туалеты, сауны, закрытые веранды или веранды, а также в других местах, где может потребоваться влажная уборка.Длительное воздействие влаги такого типа может привести к деформации или вздутию сердцевины ламината. Если, конечно, это не водостойкий ламинат.

    В некоторых случаях, при соблюдении специальных процедур укладки, можно укладывать ламинированные полы в ванных комнатах, где вода не будет стоять на полу какое-то время. Кроме того, ламинат очень универсален: укладывайте его в гостиных и столовых, кухнях, коридорах, фойе, спальнях, подвалах, на лестницах, в офисах, торговых помещениях и во многих других местах.

    Каковы преимущества ламината перед паркетным полом?

    топ

    Цена. Стоимость ламината обычно составляет половину стоимости традиционного паркета. Иногда экономия даже больше, в зависимости от типа напольного покрытия. А благодаря последним технологическим инновациям ламинаты все больше и больше напоминают настоящее дерево. Ламинат легче установить, чем массивную древесину, и многие люди могут установить его самостоятельно, не имея опыта столярных работ, в то время как твердая древесина требует определенного уровня знаний.С ламинатом вам не понадобятся гвозди и/или клей, как в случае с более новыми системами запирания ламината. Поэтому укладка происходит быстро, за меньшее время, чем укладка массивной древесины, и ваш готовый пол будет устойчив к царапинам и выцветанию, а именно в этих двух областях твердая древесина, как известно, более уязвима. Выберете ли вы паркет или ламинат, также зависит от личного вкуса.

    Что мне нужно знать, прежде чем приступить к укладке ламината?

    топ

    Подумайте об этом, прежде чем приступить к укладке ламината:

    • Убедитесь, что ваш черный пол ровный, сухой и гладкий.
    • Всегда используйте подложку под ламинат для звукоизоляции. Некоторые ламинаты имеют подложку, встроенную в нижний слой, если нет, найдите подходящую.
    • Ламинированные полы и подложки/пароизоляционные материалы можно укладывать на бетон, деревянные полы, виниловую плитку, линолеум, плитку или практически на любую другую твердую плоскую поверхность.
    • Будьте особенно осторожны при укладке ламината на панель лучистого отопления. Прежде чем приступать к укладке ламината, внимательно прочтите инструкции как по ламинату, так и по системе лучистого отопления.
    • Внимательно прочитайте инструкции производителя ламината по укладке.
    • Дайте вашему ламинату акклиматизироваться в помещении, где он будет уложен, как можно дольше (не менее 48 часов), открыв коробки и оставив ламинат в неуложенном виде в комнате.
    • Перед укладкой тщательно осмотрите каждую панель ламината на наличие дефектов или повреждений.
    Что нужно сделать перед установкой?

    топ

    Вы должны акклиматизировать свои ламинатные доски в течение 48 часов в помещении, где они будут установлены.Это означает, что нужно открыть коробки и позволить ламинатным доскам приспособиться к окружающей среде. Установка должна производиться при комнатной температуре не ниже 65°F (15°C). До, во время и через три дня после укладки необходимо обеспечить температуру поверхности пола 59°F и общую температуру в помещении 64°F.

    Должен ли я постоянно смещать доски при укладке ламината?

    топ

    Первый ряд следует начинать с полной доски, второй ряд с 2/3 доски и третий ряд с 1/3 доски.Расстояние между стыками от одного ряда к другому для остальной части установки должно быть 8 дюймов или больше.

    Как определить направление укладки ламината?

    топ

    Чтобы решить, с чего начать планировку пола, учитывайте входящий свет. Обычно лучше всего укладывать ламинат так, чтобы доски располагались параллельно свету, проникающему в окна или стеклянные двери. При любой установке начальная стена должна быть как можно более длинной и прямой.

    Будут ли отходы резки?

    топ

    При средней установке примерно от 7% до 10% общей площади, подлежащей покрытию, будет потрачено впустую по нескольким причинам, как правило, порезам, повреждению досок во время установки или ошибкам.

    По какой причине по периметру салона и вокруг других препятствий в нем оставлен необходимый зазор в 10 мм?

    топ

    Поскольку сердцевина ламината изготовлена ​​из дерева, она подвержена расширению под воздействием комнатной температуры и уровня влажности.Компенсационный зазор является необходимой частью любой успешной установки, потому что он оставляет место для расширения пола, поскольку он реагирует на эти внешние воздействия температуры и влажности. Когда он подвергается воздействию более высоких температур или повышенной влажности, доски ламината расширяются наружу. Отсутствие такого важного элемента, как внешний зазор, может привести к короблению отдельных досок ламината, когда доски упираются в стены или другие препятствия.

    Я не правильно написал первый ряд.Могу ли я продолжить?

    топ

    Не продолжать. Абсолютно ровный первый ряд — это основа — возможно, самая важная часть — успешной установки. Если ваши первые ряды не выровнены должным образом или стыки неплотно загерметизированы, вся установка будет скомпрометирована. (Ошибка будет увеличиваться по мере продолжения установки.) Все доски должны быть параллельны друг другу по обеим сторонам и концам, иначе между досками будут клиновидные зазоры. Если остатки попали в канавки, это также может привести к плохому выравниванию.Перед установкой не забудьте убедиться, что все канавки чистые.

    Как правильно выбрать молдинги?

    топ

    Вот краткое руководство по молдингам и их наилучшему использованию для проекта ламинированного пола:

    Как установить молдинги?

    топ

    Молдинги можно приклеивать или прибивать только к стене, но не к полу.

    Что такое плавающий пол?

    топ

    Плавающий пол — это пол, состоящий из всех прикрепленных частей, но ни одна из этих частей не прикреплена к несущему полу.Практически все ламинированные полы укладываются плавающими полами.

    Что такое HDF и из чего он сделан?

    топ

    Древесноволокнистая плита высокой плотности, HDF, в основном представляет собой влагостойкую волокнистую панель высокой плотности. Изготавливается из древесных отходов (опилки, стружка и щепа) с деревообрабатывающих заводов. Этот древесный материал измельчают в пульпу, в которую добавляют меламин-мочевино-формальдегидную смолу. Затем эту целлюлозу сушат и прессуют в панели.

    Как наносится бумага на сердцевину ХДФ?

    топ

    Пропитанная меламином бумага термосплавляется с сердцевиной и покрывается износостойким слоем из оксида алюминия.

    Почему для защиты от влаги используется бетон?

    топ

    Бетонные полы под землей способны хранить огромное количество воды. Крайне важно избегать любого прямого контакта между ламинатом и бетонным полом, потому что почва под бетоном может передавать влагу на пол. Установка гидроизоляции на все бетонные поверхности является обязательным условием успешной укладки и продления срока службы вашего ламинированного пола.

    Как увеличить блеск пола?

    топ

    Блеск не может быть изменен, так как это характеристика производителя.Поэтому вы никогда не должны натирать или полировать ламинат.

    Можно ли укладывать ламинат на ступеньки?

    топ

    Да, ламинат можно укладывать на ступеньки, но в этом исключительном случае планки следует приклеивать обычным столярным клеем. На самом деле, ламинат — хороший вариант напольного покрытия для лестниц. Однако молдинги и переходы необходимо прибить. Вы также должны убедиться, что это соответствует вашим местным строительным нормам.

    Можно ли укладывать ламинат на моем застекленном крыльце или в патио?

    топ

    Нет, ламинат необходимо укладывать в помещении с контролируемым климатом.

    Можно ли положить ламинат на ковер?

    топ

    Нет, все ковры и набивка должны быть полностью удалены перед установкой.

    Как часто рисунок текстуры древесины повторяется на вашем полу?

    топ

    Рисунок повторяется каждые 20 досок.

    Как чистить ламинат?

    топ

    Ламинированный пол

    — это красивый, долговечный вариант напольного покрытия, не требующий особого ухода. Есть несколько простых шагов, которые вы можете предпринять, чтобы сохранить ламинат в чистоте и обеспечить ему долгие годы службы.Просто протрите пыль шваброй или пропылесосьте с помощью мягкой щетки или насадки для деревянного пола, чтобы очистить ламинированный пол от пыли, грязи или песка.

    • Можно использовать влажную тряпку или швабру, не повредив панели ламината, но не используйте чрезмерное количество воды. Тщательно вытрите пол чистой мягкой тканью.
    • Немедленно промокните пятна или воду с мокрых ног или обуви чистой сухой тканью, губкой или бумажным полотенцем. Не допускайте, чтобы лишняя жидкость оставалась на поверхности ламината.
    • Не используйте моющие средства на мыльной основе, абразивные чистящие средства или комбинированные средства для очистки и блеска ламината.
    • Не используйте стальную вату или другие абразивные губки, которые могут поцарапать ламинированные панели.
    • Не наносите воск и не полируйте ламинат.
    • Не чистите паром и не используйте химикаты, которые могут повредить поверхность ламината.

    Для удаления стойких пятен или пятен на ламинате используйте ацетон или жидкость для снятия лака для удаления таких стойких веществ, как смола, асфальт, краска или масло.Затем протрите влажной тканью.

    Как ухаживать за ламинированным полом?

    топ

    Несмотря на то, что ламинат обладает высокой устойчивостью к пятнам и истиранию, он не является неразрушимым. Чтобы максимизировать долговечность и красоту вашего ламинированного пола, мы рекомендуем следующие методы в рамках обычного ухода за вашим полом.

    • Постелите коврик перед наружными входами, чтобы собрать лишнюю влагу, песок, песок и другие потенциально опасные вещества, которые могут попасть на ламинированный пол.
    • На ламинатной поверхности используйте только цветоустойчивые и нецарапающиеся ковровые покрытия или подушечки.
    • Избегайте острых или остроконечных предметов с концентрированным весом, таких как высокие каблуки, на ламинате.
    • Используйте защитные войлочные прокладки под ножками мебели или широкие ролики под регуляторами уровня техники.
    • Не двигайте мебель или технику по ламинированному полу. Если вы используете колесную тележку для перемещения мебели или бытовой техники, положите чистый лист гладкой фанеры или другой защитный слой на поверхность ламината.
    • Время от времени переставляйте мебель для повышения устойчивости к вдавливанию.
    • Не обрабатывайте и не герметизируйте панели ламинированного пола после их установки.
    • Никогда не шлифуйте, не лакируйте и не обновляйте поверхность ламината.
    Как устранить мелкие царапины?

    топ

    Небольшие царапины или вмятины можно устранить с помощью пасты для ремонта ламината. Его можно купить в большинстве розничных магазинов напольных покрытий.

    В чем разница между коричневой и зеленой сердцевиной ламината?

    топ

    Ядра одинаковые.Зеленый продукт является результатом добавления красителя в клей при производстве сердцевины из древесноволокнистой плиты высокой плотности (HDF) в соответствии с общими предпочтениями рынка.

    Как заменить одну доску пола из-за повреждения?

    топ

    Если планка, которую необходимо заменить, находится близко к краю комнаты, просто разберите пол в том месте, где находится планка, которую необходимо заменить, а затем установите планку(и) на место. Есть более сложная процедура, если вам нужно заменить одну труднодоступную планку.Лучше всего позвонить в компанию, в которой вы купили напольное покрытие, и попросить поговорить со специалистом по продукту для получения конкретных инструкций.

    Что такое класс ламината по переменному току?

    топ

    Рейтинги твердости

    AC являются стандартизированной мерой, принятой Ассоциацией европейских производителей ламинированных напольных покрытий (ELPF). AC измеряет стойкость к истиранию, ударопрочность, устойчивость к окрашиванию и ожогам от сигарет, а также утолщение вдоль краев. Если ламинированный пол не соответствует требованиям для каждого из этих рейтингов, в утверждении для данного класса AC будет отказано.Классы переменного тока 4 и 5 в равной степени подходят для бытового использования, как и AC3, но несколько больше подходят для коммерческих приложений с интенсивным движением. Номинальные значения переменного тока ниже 3 рекомендуются только для жилых помещений с небольшим трафиком. Вот более подробный гайд:

    Системы лучистого обогрева пола | Водолей 91

    Использование

    Высокотехнологичный нагревательный элемент, излучающий здоровый нагрев в инфракрасном спектре. Изготовлен специально для обогрева всех видов деревянных и ламинатных полов.Главное отличие от классического напольного отопления в том, что нагревательный элемент здесь используется непосредственно под полом – без цементного покрытия. К многочисленным преимуществам можно отнести быстрый нагрев, равномерное распределение тепла по всему полу, точный контроль температуры. Используется только для сухих помещений.


    Конструкция пола
    Стандартная схема укладки деревянного и цементного пола и ламината.


    Комментарий: Изоляция не является строго обязательной при использовании поверх деревянного пола.Между углеродной пленкой и деревянным настилом для звукоизоляции используется тонкий парообразный материал, называемый полиэтиленовой пленкой. Для других видов деревянных полов существуют специальные конструкции полов, которые описаны в разделе «Документы».
    Углеродная нагревательная пленка

    Углеродная нагревательная пленка поставляется в рулонах с двумя вариантами ширины: 0,5 м (20 дюймов) и 0,8 м (31 дюйм). Эти два типа можно разрезать по длине в соответствии с площадью, которую необходимо нагреть. Эти полосы поставляются готовыми к установке с установленными холодными концами и могут быть подключены параллельно к термостату.Для основного источника отопления помещение должно быть покрыто 80% пола. Углеродная нагревательная пленка 200 Вт/кв.м (20 Вт/кв.фут). Эта мощность позволяет быстро нагревать пол.

    Установка

    Установка здесь очень проста, особенно если мы подготовили карбоновую пленку по эскизу вашей комнаты. Вы получаете нарезанную карбоновую пленку со схемой ее размещения на полу. Подключение параллельно термостату. Установка под тяжелой мебелью, такой как шкафы и т. д.не требуется.

    Вот так выглядит простой эскиз:

    Спецификация от заказчика

    Наш эскиз с пронумерованными листами углеродной пленки, показывающий расположение в комнате

    Комментарий: Под кроватью нет карбоновой пленки, как того требовал заказчик.

    Монтаж карбоновой пленки на потолок
    Это очень хорошее решение. Учитывайте конструкцию — подвесной потолок с теплоизоляцией и карбоновая пленка зажата между двумя листами гипсокартона.Он очень быстро нагревается и излучает приятный солнечный свет.
    Термостаты
    Это абсолютно обязательный для этого вида отопления. Напольный зонд должен быть установлен поверх активной части угольной нагревательной пленки. Здесь мы имеем быстрый нагрев пола и точный контроль за ним. Система работает очень быстро, поэтому углеродная нагревательная пленка очень энергоэффективна. Мы используем многофункциональные программируемые WiFi цифровые термостаты с датчиками пола и воздуха и градусами C и F.Ко всем термостатам прилагается напольный зонд, инструкция, монтажная коробка для стены. Подробнее о термостатах вы можете прочитать в разделе Продукция

    Монтаж углеродной нагревательной пленки очень прост. Достаточно посмотреть нашу практическую презентацию «Установка углеродной нагревательной пленки».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
