Светодиоды смд: Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию. Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

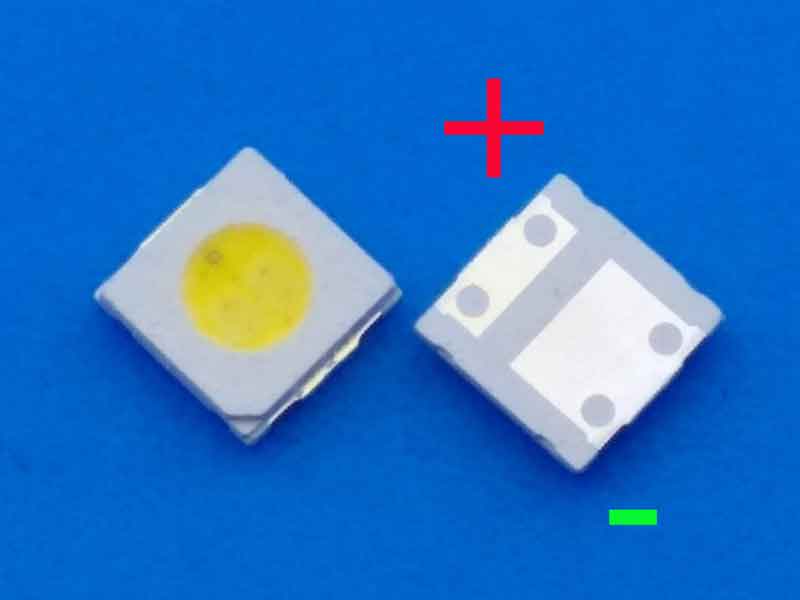

Среди множества типов диодов, наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

Содержание

• 1. Реальная мощность китайских ЛЕД
• 2. Таблица характеристик фирменных
• 3. Сравним размеры и яркость
• 4. Сравнение энергоэффективности LED диодов
• 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

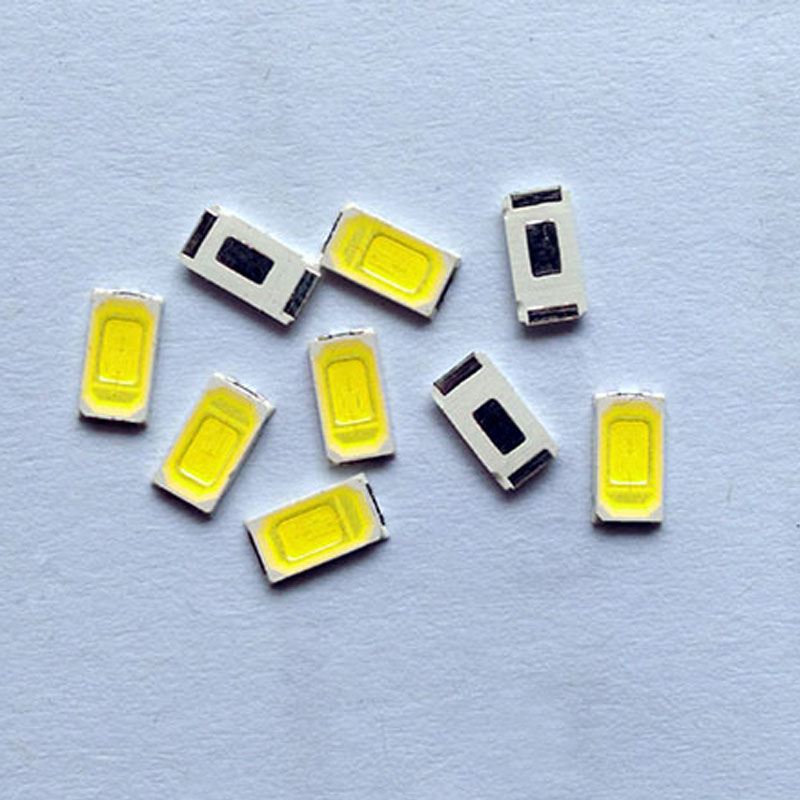

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей «Характеристики светодиодов«. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр	3528	5050	5630	5730-05	5730-1
Световой поток, Лм	5	15	40	40	100
Мощность	0,06 Вт	0,2 Вт	0,5 Вт	0,5 Вт	1 Вт
Температура	до + 65	до + 65	до + 80	до + 80	до + 80
Ток, ампер	0,02	0,06	0,15	0,15	0,300
Напряжение, Вольт	3,3	3,3	3,3	3,4	3,4
Габариты, мм	3,5 x 2,8	5 x 5	5,3 x 3	4,8 x 3	4,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20. 000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630.

Сравним размеры и яркость

Сравнение диодов на светодиодной ленте 5050, 3528, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

..

Световой поток Люмен на Ватт:

• SMD 3528 – 70 Лм/Вт;
• SMD 5050 – 80 Лм/Вт;
• SMD 5630 – 80 Лм/Вт;
• SMD 5730-05 – 80 Лм/Вт;
• SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнить светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

Графики характеристик светодиода SMD 5730

SMD светодиоды – характеристики, даташиты, онлайн калькулятор

Воспользовавшись справочными данными из нижеприведенной таблицы с техническими характеристиками наиболее популярных SMD светодиодов, Вы сможете при самостоятельном изготовлении подсветок и светильников, или, покупая готовые источники света, рассчитать и оценить их светотехнические возможности. С помощью данных из таблицы сможете определить параметры светодиодной ленты в случае отсутствия на ней маркировки.

Кликнув по надписи синего цвета, обозначающей типа светодиода, Вы можете ознакомиться с даташитом от производителя, хранящегося непосредственно на сайте. В даташитах приведены более подробные технические характеристики обыкновенных и сверхярких светодиодов с учетом величины протекающего через них тока и температуры окружающей среды.

Электрическая схема расположения кристаллов в светодиоде LED-RGB-SMD5050 и схема его включения в светодиодной ленте приведена в статье сайта Подключение RGB светодиодных лент.

В настоящее время подавляющее число ламп, светильников, светодиодных лент и модулей изготовлены с использованием одного из типов светодиодов, приведенных в таблице. Срок службы SMD светодиодов по заявлению производителей составляет не менее 80000 часов.

Калькулятор для расчета

параметров токоограничивающего резистора для LED

При самостоятельном изготовлении светодиодных источников света и светильников необходимо рассчитать номинал и мощность токоограничивающего резистора. Для упрощения этой задачи представляю в помощь специальный онлайн калькулятор, с помощью которого Вы сможете рассчитать сопротивление и мощность требуемого резистора в зависимости от типа светодиода, их количества и напряжения источника питания. Параметр «Напряжение падения на одном LED» берется наибольшее значение из последней колонки таблицы, «Максимально допустимый ток через LED» из предпоследней колонки.

Если в наличии нет резистора нужной мощности, то его можно заменить несколькими резисторами одинакового номинала меньшей мощности, включив их последовательно или параллельно.

При этом мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов. Величина резисторов при последовательном включении уменьшится и будет равна расчетной величине, деленной на количество резисторов. При параллельном включении нужно брать резисторы, номиналом, равным требуемому умноженному на количество резисторов.

Например, в результате расчета необходим резистор мощностью 1 ватт и номиналом 200 Ом. Этот резистор можно заменить четырьмя включенными последовательно резисторами мощностью 0,25 ватт номиналом по 50 Ом. При этом если светодиодов, например, пять, то впаять резисторы можно по одному между диодами.

Подключать непосредственно к источнику питания, батарейке или аккумулятору один или несколько соединенных последовательно светодиодов без токоограничивающего резистора недопустимо, так как это приведет к выходу их из строя.

При питании светодиодов от аккумулятора (батарейки), необходимо учесть, что во время работы светодиодов происходит, в зависимости от степени разряда и емкости аккумулятора, снижение напряжения на его выводах до 20%. Если напряжение холостого хода аккумулятора будет близко к напряжению падения на светодиоде, то он будет светить с пониженной яркостью.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

Если номинал резистора на корпусе обозначен в виде четырех или пяти цветных колец, то величину его можно определить с помощью одного из нижеприведенного онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов

маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных

5 цветными кольцами
Игорь 06.03.2017

Александр, здравствуй!
Подскажи, будь добр, 12 светодиодов мощностью 3 вата будет 36 ватт. А начинаешь считать по формуле получается другое, 12×3,4В=40,8В×0,7А=28,56 вата.

И ещё, рекомендуют драйвер на 0,6 А, а прислали на ток 0,5 А, говорят пойдёт. Так, то всё работает, но почему драйвер не перегорает?
И ещё, советуют драйвер брать на 20-30% мощнее, то получается что который прислали подходит?

Александр

Здравствуйте, Игорь.
3 ватта – это паспортная потребляемая мощность светодиода. Расчетная – это реальная. При этом надо учесть, что 3,4 В это тоже справочное значение напряжения и может на практике отличаться, быть от 3,2 до 3,8. Так что рассчитываете вы все правильно. Чем на меньший ток рассчитан драйвер, тем слабее будут светить светодиоды, так как падение напряжения на них будет прежним.
Драйвер должен быть рассчитан не только на ток, но и иметь запас по напряжению. Для вашего случая напряжение должно быть около 55 В, если меньше 40 вольт, то светодиоды могут и не засветить. Если напряжения недостаточно, то нужно уменьшить количество последовательно соединенных светодиодов, например, до 8. Тогда заработают.

Драйвер, рассчитанный на меньший ток, чем номинальный для светодиодов брать можно, просто яркость свечения светодиодов будут немного меньше. Это как раз Ваш случай. А вот на больший ток недопустимо, так как от перегрева кристалла светодиоды быстро выйдут из строя. Запас по мощности рекомендуется для блоков питания, для драйверов мощность должна быть равна расчетной.

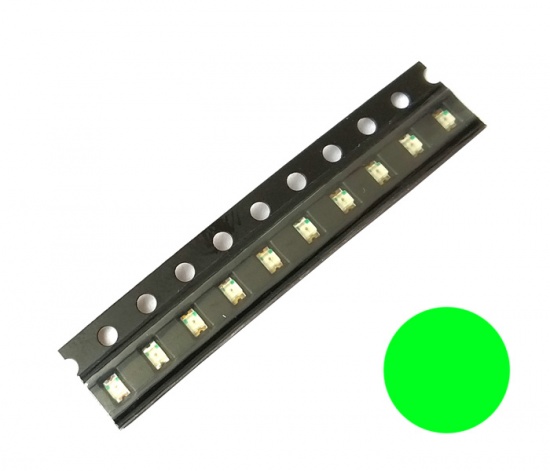

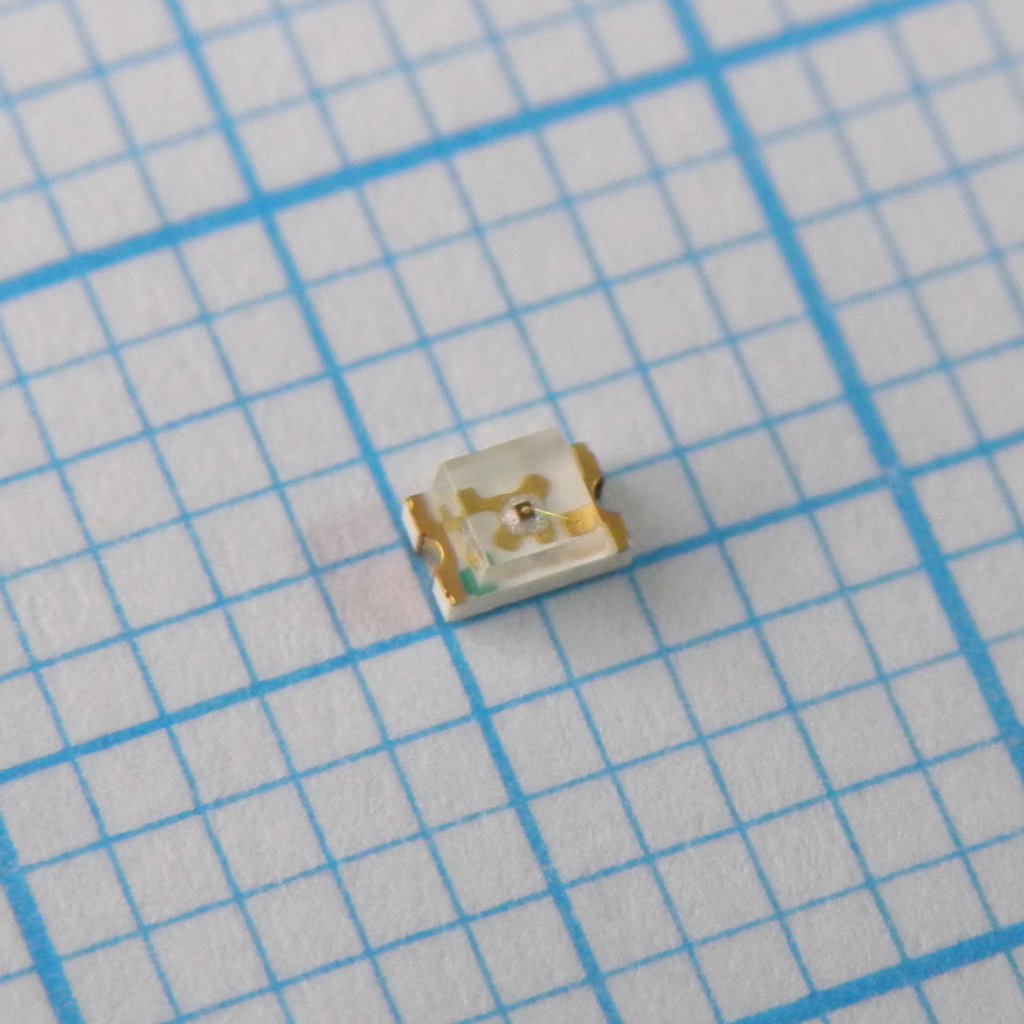

Чип светодиоды SMD LED 0603 1206 Светоизлучающие диоды красный зеленый синий

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

Маркировка чип светодиода Цвет свечения диода Преобладающая длина волны излучения (нм) Диапазон излучения (нм) Яркость (мкд) Прямое напряжение (В) при  токе 20 мА Угол излучения ПДФ Склад Заказ BL-HZ436D белый — — 160 3,5 100° BL-HB536A синий 470 465 — 470 80 3,2 120° BL-HB536D синий 470 470 — 475 20 2,8 (I=5 мA) 120° BL-HGK36G зеленый 525 520 — 530 63 2,6 (I=2 мA) 120° BL-HG636D зеленый 525 520 — 530 550 3,2 120° BL-HGE36A-AV желто-зеленый 570 566 — 576 35 2,0 120° BL-HGF36A желто-зеленый 573 566 — 576 80 2,2 120° BL-HKC36A-AV (HKB36A) желтый 590 582 — 592 50 2,1 120°  BL-HJD36A-AV (HUB36A) красный 645 627 — 637 50 2,6 120° BL-HUE36A красный 644 625 — 635 100 2,0 120° Цены в формате  . pdf,  .xls Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 штук одноцветных светодиодов типоразмера 0603. Размеры светоизлучающих диодов типоразмера 0603 Яркие чип светодиоды SMD LED 1206 TOP Цены в формате  .pdf,  .xls Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 штук одноцветных светодиодов типоразмера 1206. Размеры светоизлучающих диодов типоразмера 1206 Чип светодиоды бокового свечения SMD 1204 SIDE Цены в формате  . pdf,  .xls Купить Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 штук одноцветных светодиодов типоразмера 1204. Размеры светодиодов 1204, направление излучения перпендикулярно плоскости платы Светоизлучающие диоды ( сокращенно — светодиоды ) SMD исполнения состоят из полупроводникового кристалла, установленного на подложке и инкапсулированным прозрачным пластиком. По аналогии с прочими дискретными компонентами для поверхностного монтажа размеры корпусов SMD LED светодиодов определяются типоразмером. Кроме представленных на этой страницы типоразмеров доступны трехцветные светодиоды в несколько большем типоразмере корпуса 0605 и двухцветные LED 1204. В корпусах близких размеров выпускаются маломощные диоды и диодные сборки широкого применения, стабилитроны, варикапы и диодные мосты.

Корзина Корзина пуста

Edison Opto Corporation

О компании

Полное наименование: Edison Opto Corporation

Сайт производителя: www.edison-opto.com.tw

«Планар-СПб» официальный дистрибьютор Edison Opto|Сертификат

Продукция в каталоге

›Светодиоды SMD белого свечения

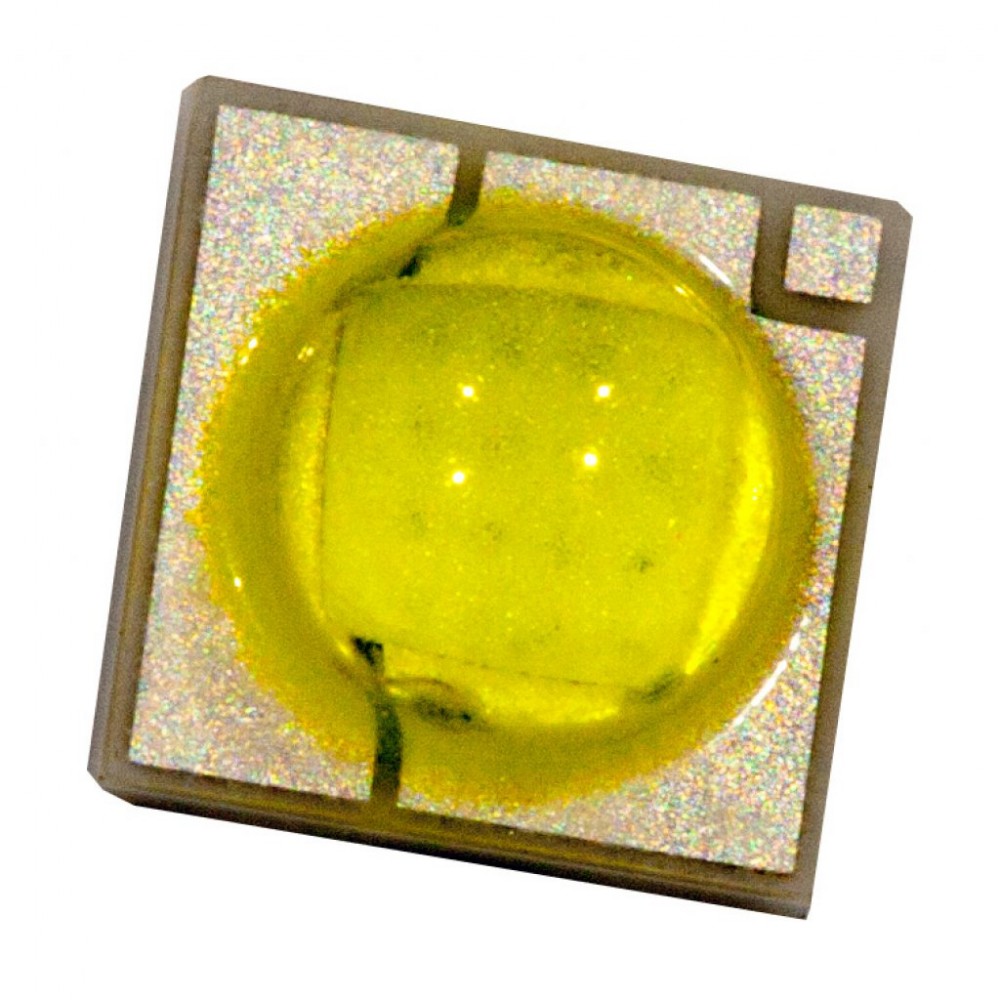

Из белых светодиодов наиболее востребованы диоды в корпусе для поверхностного монтажа. Компактные white LED в миниатюрных пластиковых корпусах PLCC имеют разные типоразмеры. Наиболее востребованными типоразмерами являются: SMD 2835, SMD 3014, SMD 3030, SMD 3528, SMD 3535, SMD 5050 и SMD 5630. Стандартный диапазон цветовых температур – это 2670…6500 К и CRI равный 80, но на заказ доступны светодиоды с диапазоном температур до 10000 К с различным CRI.

›Светодиоды SMD цветные

Цветные светодиоды в миниатюрных корпусах различных типоразмеров для поверхностного монтажа с высокой световой отдачей. На заказ доступны как моноцветные — красные, синие, желтые, зеленые, так и многоцветные светодиоды — RGB, RGBW, RGBA различной мощности. Основное  применение –  архитектурная и декоративная подсветка.

›COB матрицы

В нашей компании Вы можете приобрести светодиодные матрицы (chip-on-board) Edison, имеющие эффективнейшее рассеивание тепла. Они имеют  световую отдачу до 140 лм/Вт и CRI>80. COB Edison идеально подходят для использования со вторичной оптикой – рефлекторами и линзами. На заказ доступны светодиодные матрицы от 5 до 150 Вт с широким диапазоном цветовых температур от 2700 до 6500 К.

›Ультрафиолетовые светодиоды

В ассортименте присутствуют УФ светодиоды мощностью 0,06 Вт (исполнение PLCC 3528), 1 и 3 Вт (исполнения Federal 3535 и emitter) с длиной волны 390-410 нм. Для удобства заказчиков ультрафиолетовые LED в корпусе emitter могут быть поставлены на плате star.

›Инфракрасные светодиоды

Светоизлучающие диоды ИК-диапазона (IR Led), невидимого для человеческого глаза, применяются в медицинском оборудовании, оборудовании для ночного видеонаблюдения и съемки, в приборах оптической связи, пультах дистанционного управления и многих других устройствах.

ИК светодиоды Edison выпускаются с длинами волн 850 и 940 нм в исполнении Federal 3535 и emitter. Типовой ток питания 350/700 мА.

Для удобства заказчиков все светодиоды могут быть поставлены на печатной плате в виде готового решения по ТЗ заказчика. Минимальный заказ – 1000 модулей.

Описание

Компания «Edison Opto Corporation» (Тайвань) является одним из ведущих производителей в сфере производства различных типов качественных и недорогих светодиодов высокой мощности и светодиодных матриц  СОВ (chip-on-board). В ассортименте компании можно найти как простые монохромные светодиоды (single color) — белые (white led) или цветные (color led), инфракрасные, ультрафиолетовые, так и многоцветные (multicolor) – RGB, RGBA, RGBW.

Благодаря постоянному совершенствованию технологии компания ежегодно выпускает новые серии светодиодов и светодиодных матриц с более высокими световыми потоками и более высокой эффективностью. В настоящее время выпускаются серии диодов с эффективностью до 200 лм/ Вт и матриц – до 140 лм/Вт. Среди новинок – ТОП-светодиод с эффективностью 210 лм/Вт — PLCC 2835 HE Series.

Разница между технологиями DIP и SMD

Разновидности светодиодов – основа производства и успешного использования разных экранов. Сейчас особо популярны SMD светодиоды. Вид DIP используется еще с конца прошлого века для светодиодных уличных моделей, не сдавая свои позиции до сих пор.

Светодиодные модули могут состоять только из одного вида. Поэтому, собираясь применять эти технологии, ознакомьтесь с их техническими характеристиками, выделяя положительные и отрицательные стороны, которые непременно будут. Как известно, ничто не идеально в этом мире, но может иметь значительные преимущества.

Плюсы, а также минусы

Технология DIP предполагает для всего одного пикселя задействовать сразу 3 светодиода с разными цветами. В The Direct In-line Package, устанавливая в отверстия в плате, диоды припаивают. Оболочки здесь лучше способны рассеивать тепло и быть устойчивыми к изменениям условий погоды. Они обрабатываются силиконом с теплопроводными характеристиками. Угол обзора равен не более 60 градусов.

Более 55 лет назад светодиоды, относящиеся к DIP разновидности, стали использоваться в приборах, отображающих информацию. Причина – их резкое удешевление. Конечно, большим плюсом был и остается вопрос о недорогом использовании такой техники. При этом цена на нее – всегда разная. Определяющей составной стоимости является показатели шага пикселя.

Технологией SDM пользуются чаще в помещениях. Основная составляющая здесь – поверхностно монтируемые диоды иначе это LED, герметичный, с наличием 3 цветов, припаянный к плате при плотном установлении между единицами.

Есть основные преимущества SDM, которые заключаются в:

• маленьких размерах диодов, предполагающих уменьшение шагов между ними, что невозможно в DIP-технологиях;
• увеличении угла обзора до 140 градусов;
• точности производства модулей по мере технологического развития в мировом масштабе, что сказывается на увеличении эксплуатационного срока, надежности, ценовой политике.

Среди определенных минусов следует указать на повышенное, по сравнению с DIP, энергопотребление, но при этом яркость ниже на 40%.

Цена высокоточного оборудования с годами становится доступнее, что уменьшает стоимость проката светодиодных экранов. Технологический прогресс помогает получить значительную контрастность в SMD светодиодах и увеличить расстояние между экраном и зрителями.

Светодиоды SMD для вывесок и сигналов

	Цвет Красный Зеленый Синий	Сила света (мкд) Красный ( 3550 — 9000 ) Зеленый ( 7100 — 18000 ) Синий ( 1400 — 3550 )	Типичная доминирующая длина волны Красный (619–624 нм) Зеленый (520–540 нм) Синий (460–480 нм)	Размер (мм) 9 х 4 мм
	Цвет Белый	Сила света (мкд) 3800	Типичная доминирующая длина волны 5500K ККТ	2″> Размер (мм) 3.2 х 2,8 мм
	Цвет Янтарный Синий Зеленый Красный	Сила света (мкд) 1050 450 3 550 650	Типичная доминирующая длина волны 591 624 470 527	2″> Размер (мм) 3.2 х 2,7 мм
	Цвет Холодный белый	Сила света (мкд) 710 – 1800	Типичная доминирующая длина волны 6800К	2″> Размер (мм) 3.2 х 2,7 мм
	Цвет Янтарный Синий Голубой Зеленый Красный	Сила света (мкд) 4000 900-1400 3550 2240-7100 1400 -2800	Типичная доминирующая длина волны 591 624	2″> Размер (мм) 3.2 х 2,7 мм
	Цвет Янтарный Синий Зеленый Красный	Сила света (мкд) 700 400 1000 710	Типичная доминирующая длина волны 591 470 527 624	7″> Размер (мм) 2.7 х 2,0 мм
	Цвет Теплый белый Белый	Сила света (мкд) 1120 – 2800 1400 – 3550	Типичная доминирующая длина волны 1400 — 1850	7″> Размер (мм) 2.7 х 2,0 мм
	Цвет Янтарный Синий Зеленый Красный	Сила света (мкд) 355 – 900 1400 – 3550	Типичная доминирующая длина волны 591 470 527 624	2″> Размер (мм) 3.2 х 2,7 мм
	Цвет Янтарный Красный	Сила света (мкд) 3550 – 7100 2800 – 7100	Типичная доминирующая длина волны 591 624	0″> Размер (мм) 6.0 х 5,0 мм
	Цвет Белый Теплый белый	Сила света (мкд) 7100 – 18000	Типичная доминирующая длина волны 3200K 6800K	0″> Размер (мм) 6.0 х 5,0 мм
	Цвет Янтарный Синий Зеленый Красный ПК Янтарный	Сила света (мкд) 4200 2800 7100 1450 9000	Типичная доминирующая длина волны 591 470 530 621	5″> Размер (мм) 3.5 х 3,4 х 2,8 мм
	Цвет Белый Теплый белый	Сила света (мкд) 1800 – 4500 1400 – 3500	Типичная доминирующая длина волны 1400 — 3177	2″> Размер (мм) 3.2 х 2,8 мм

SMD Светодиодный модуль

9 Средний модуль SMD SMD Module (модуль для светодиодного диода поверхностного монтажа) представляет собой тип светодиодного модуля, который использует поверхность Технология монтажа (SMT) для монтажа светодиодных чипов на печатных платах (PCB). Это автономное светодиодное устройство для поверхностного монтажа, предназначенное либо для самостоятельной работы, либо для подключения к совместимому устройству. Другими типами светодиодного освещения, которые не являются SMD, являются более новые и более мощные люминесцентные COB (микросхема на плате) и MCOB (мульти-COB). только слабая люминесценция. Общие модули Типы светодиодных модулей SMD различаются размерами корпуса светодиодов. Распространенными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730.Яркость может варьироваться в зависимости от управляющего тока, что обратно пропорционально влияет на срок службы устройства. 8520 8520 8520 0,5 и 1 55-60 80 110 120 7020 7,0 x 2,0 0,5 и 1 40-55 75-85 80 110 7014 7. 00050 x 1.4 0.5 & 1 35-50 70-80 70 100 5736 5.7 x 3.6 0.5 40-55 80 15-18 120 no 80 110 5733 5.7 x 3.3 0.5 35-50 80 15-18 120 no 70 100 5730 5.7 x 3.0 0.5 30-45 75 15-18 120 no 60 90 5630 5.6 x 3.0 0.5 30-45 70 18.4 120 no 60 90 5050 5.0 x 5.0 0.24 14-18 60-70 5.15-5.75 120 no 58 75 4014 4. 0 x 1.4 0.2 22-32 75-85 110 160 3535 3.5 x 3.5 0.5 35-42 75-80 70 84 3528 3.5 x 2.8 0.06-0.08 4-8 60-70 3 120 no 70 100 3258 3.2 x 5.8 3030 3.0 x 3.0 0.9 110-120 120 130 3020 3.0 x 2.0 0.06 5.4 2.5 120 no 80 90 3014 3.0 x 1.4 0.1 9-12 75-85 2.1-3.5 120 Да 90 120 2835 2835 0,2 14-25 75-85 8. 4-9.1 120 Да 70 125 1206 1,2 06 3-6 55-60 44 1104 1104 Область применения Светодиодные модули SMD широко используются в светодиодных лампах для подсветки, домашнего освещения, витрин, рекламы, внутреннего освещения автомобилей, рождественских огней и многих других осветительных приборов.

Знай свои светодиоды: COB против SMD

Размышляя о светодиодах, большинство людей представляют себе группу светодиодов, похожих на стручки, которые загораются, образуя единый луч света. Но, как и другие быстро развивающиеся технологии, светодиоды эволюционировали, чтобы стать более эффективными, экономичными и мощными. Первоначально устаревшей конструкцией светодиодов, с которой знакомо большинство людей, были светодиоды Dual In-Line Package (DIP), которые были разработаны Ником Холоньяком в 1962 году.

Перенесемся в сегодняшний день, теперь для систем промышленного освещения доступны более совершенные стили упаковки светодиодов: диод с поверхностным монтажом (SMD) и чип-на-плате (COB). Эти стили упаковки включают примерно 3-9 (или более) диодов на чип и имеют более высокое отношение люменов на ватт, чем DIP-светодиоды.

Чем светодиоды SMD и COB отличаются от светодиодов DIP? Действительно ли есть заметная разница в производительности и применении? Читай дальше что бы узнать!

Светодиоды поверхностного монтажа

По сравнению с DIP-светодиодами, SMD-светодиоды кажутся более плоскими, имеют более длительный срок службы и потребляют до 75 процентов меньше энергии.Кроме того, надежные чипы поддерживают функции RGB для создания до 16 миллионов различных комбинаций цветов. Микросхемы SMD имеют больше контактов, чем DIP-светодиоды — иногда до четырех или шести, в зависимости от количества диодов на микросхему. При применении этот тип упаковки обычно встречается в полосовом освещении, индикаторных лампах, светодиодных прожекторах и светодиодных прожекторах, производящих примерно шесть люменов на диод на кристалле.

С точки зрения производства светодиодные чипы SMD производятся разных размеров.Наиболее распространенные размеры включают SMD 3528 (микросхемы шириной 3,5 мм) и SMD 5050 (микросхемы шириной 5 мм). Чипы SMD изготавливаются с использованием слоев подложек из наносапфира и кристаллов галлия. После нарезки и укладки блоки приклеиваются к керамической основе.

Светодиоды SMD

известны низкими затратами на техническое обслуживание и производство; однако в их конструкции есть некоторые недостатки. Стиль упаковки плохо распределяет пространство, так как между каждым чипом можно увидеть несколько зазоров. Это неэффективно для чрезвычайно компактных систем освещения, таких как светильники для сложных машин и инструментов.Эта проблема, наряду со слабым рассеиванием тепла, решается в новейшем стиле упаковки светодиодов: COB.

COB-светодиоды

Ограничения SMD-светодиодов открыли эру COB-светодиодов. Начнем с того, что современная упаковка позволяет разместить девять и более диодов на микросхему, что значительно улучшает их световые качества. Кроме того, этот тип светодиода имеет только одну цепь и два контакта — без учета количества диодов (односхемная конструкция).Конфигурация на панели также кажется более сжатой, что означает разнонаправленное освещение или равномерный свет во всех направлениях. Основным недостатком использования этого типа упаковки является отсутствие функций изменения цвета.

Когда дело доходит до производства, COB-светодиоды могут быть на 10% дешевле, чем SMD-светодиоды. Для последних затраты на рабочую силу и материалы составляют около 15 процентов от общей стоимости производства, в то время как для COB-светодиодов требуется всего 10 процентов.

При применении уникальный стиль упаковки полезен для обеспечения большого количества люменов при высокой мощности.Заводы, доки, доставочные отсеки и склады являются примерами промышленных объектов, которые могут извлечь выгоду из COB-светодиодов. Города также могут использовать этот тип светодиодов для поддержки систем уличного освещения, парковок и других объектов на открытом воздухе, которые требуют широкого распространения света по местности. Наконец, COB-светодиоды менее подвержены отказам при работе в жарких условиях по сравнению со светодиодами SMD. Это огромное преимущество для промышленных объектов, постоянно работающих с высокими температурами.

Подпишитесь на нашу рассылку

Будьте в курсе новинок Larson Electronics, кодов скидок и последних новостей!

100% конфиденциальность.

Какой SMD-светодиод лучше всего подходит для светодиодной ленты?

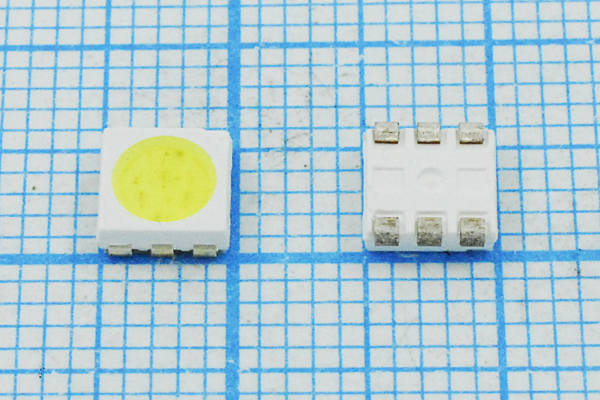

5.1, поколение 1 SMD Светодиоды: 3528 SMD и 5050 SMD Светодиод 3528 имеет один светодиодный чип на 20 мА, что составляет примерно 0,06 Вт. С другой стороны, 5050 имеет три светодиодных чипа на 20 мА, которые потребляют примерно 0,2 Вт. Таким образом, один комплект светодиодов 5050 поддерживает емкость 3 светодиодов 3528.

Корпус 5050 не только имеет большую емкость, поскольку в нем достаточно места для трех различных светодиодных чипов, но и является популярным способом упаковки светодиодов RGB, которым требуется несколько цветов. Тем не менее, этот пакет также может содержать одноцветные белые светодиоды, где можно использовать три синих светодиодных чипа.

Есть также несколько светодиодов 3528 RGB, но они имеют только один цвет светодиода. Это может привести к возникновению таких проблем, как сдвиг цвета или затенение из-за неравномерного интервала. Поскольку чипы светодиодов RGB часто находятся в одном корпусе в светодиодах 5050, использование одного точечного источника работает лучше.

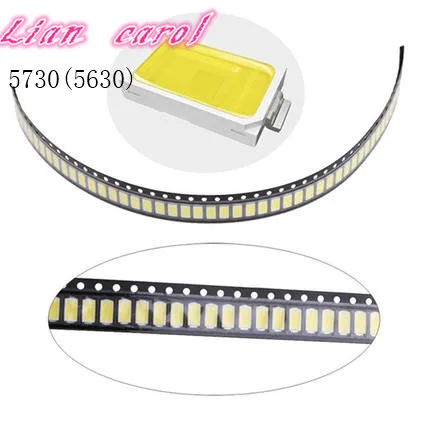

5.2 Второе поколение: 2835 SMD и 5730 SMD

Второе поколение корпусов светодиодов имеет повышенную удельную мощность. Каждый светодиод 2835 потребляет ток 60 мА, то есть 0,2 Вт. С другой стороны, светодиод 5730 питается от 150 мА каждый (0,5 Вт).

Кроме того, уровни мощности светодиодов также значительно увеличились благодаря усовершенствованиям технологии светодиодных чипов, а также усовершенствованиям теплового дизайна корпуса. На самом деле, некоторые уровни мощности этих светодиодов превосходят общую тепловую мощность всей системы светодиодных лент. Это связано с тем, что тепловыделение светодиодной ленты ограничено из-за отсутствия теплоотвода или из-за материала.

Аналогично, второе поколение светодиодов 5730 и 2835 имеет более низкий профиль. Если у вас ограниченное пространство по вертикали, но вам нужно установить светодиодные ленты, это может сработать в ваших интересах. Кроме того, дизайн упаковки решает проблемы с пожелтением бахромы.

5.3 Сравнение первого и второго поколения

Светодиоды 2835, работающие от тока 20 мА, могут заменить прежние светодиоды 3528.По сравнению с 3528 они отличаются большей стабильностью, меньшей стоимостью, большей консистенцией и большей эффективностью.

2835 60 мА значительно меньше и тоньше, чем 5050. Таким образом, они являются эффективной заменой светодиодам 5050, поскольку производят на 20% больше света при том же энергопотреблении.

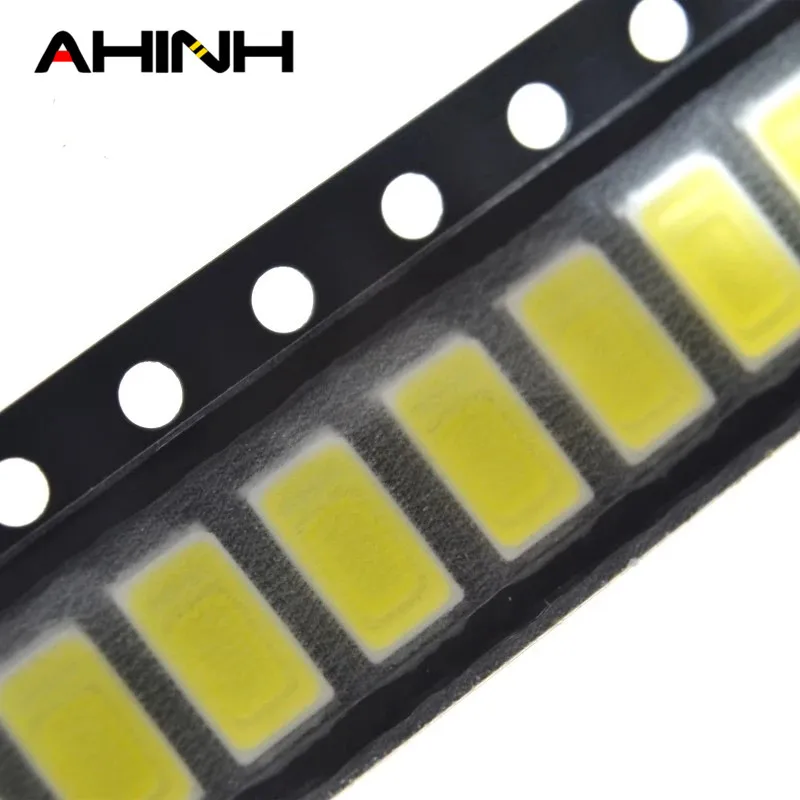

Светодиод 5730 с током 150 мА каждый (0,5 Вт) излучает больше света по сравнению с обычными светодиодами 5050 или 2835 SMD. На самом деле качественные чипы 5730 на 60 светодиодных п/м выдают около 2000 люмен.

5.4 Другие типы SMD-светодиодов

• Возможно, вам попадется 3014 SMD-светодиод . Этот пакет светодиодов рассчитан на низкое энергопотребление, то есть около 20 мА. Они в основном используются в приложениях для подсветки ЖК-дисплеев, где для равномерности требуется большое количество светодиодов. Кроме того, в некоторых продуктах со светодиодной лентой они используются по диагонали и с высокой плотностью, чтобы обеспечить однородный линейный источник света.
• 3030 Светодиоды SMD также используются в светодиодных лентах.В некоторых из этих продуктов используется симметричная круглая поверхность излучения света, поскольку они могут сочетаться с вторичной оптикой и линзами. Светодиоды 3030 рассчитаны на работу при токе 300 мА или выше (до 1,0 Вт). Однако из-за проблем с температурой они часто не работают на полную мощность при работе со светодиодными лентами. Корпуса
• 315 SMD также популярны и в основном используются внутри излучающих полос. Их рабочее напряжение составляет 12 В/24 В, они белого цвета.
• 2110 Пакеты SMD LED представляют собой наименьшую декоративную подсветку и поэтому используются для полос высокой плотности.Они небольшого размера и позволяют точно добиться сочетания цветов.
• 3838 SMD LED Тип в основном используется в лентах RGB. Они используются в наружном освещении и декоративном освещении.
• 3527 Корпуса SMD LED можно использовать в лентах RG и BW. Они также могут быть использованы в двойных белых или двойных цветных полосах. Они обеспечивают адаптируемое освещение и могут использоваться для имитации дневного света. Основная цель комплектов светодиодов
• — повысить светоотдачу, надежность устройства, а также улучшить цветопередачу света.Давайте рассмотрим их более подробно.

5.5 таблица сравнения из в основном используется SMD LED :

Сравним некоторые параметры нескольких обычно Используемые пакеты светодиодов SMD для справки.



Типы светодиодов: DIP, SMD, COB

Опубликовано3 года назадавтор Марчин 4001

Любовь0

Типы светодиодов

DIP (двойной рядный корпус)

Этот светодиодный чип является самой старой технологией.

Недостатком этой системы является низкая интенсивность света.

SMD (диод для поверхностного монтажа)

Самый популярный источник света из светодиодных ламп. Типы светодиодных модулей SMD различаются размерами светодиодных чипов.

Общие типы: светодиод SMD 5050, светодиод SMD 3528, светодиод SMD 2835.

Типы светодиодных модулей:

3030	3,0 х 3,0	0,9	110-120				110	130
5730	5.7 x 3.0	0.5	45-55	15-18	120	no	90	110
5630	5.6 x 3.0	0.5	40-55	18.4	120	no	80	110
5050	5.0 x 5.0	0.24	16-18	5.1-5,75	120	нет	80	90
2835	2,8 х 3,5	0,2	20-26	8.4-9.1	120	да	100	130
3528 (он же 1210)	3,5 х 2,8	0,08	5,4	3	120	нет	80	90
3020	3. 0 х 2,0	0,06	5,4	2,5	120	нет	80	90
3014	3,0 х 1,4	0,1	10-13	2,1-3,5	120	да	100	130
7020	7,0 х 2,0	0,5 и 1	25-35
4014	4.0 х 1,4	0,2	23-26					130
3535	3,5 х 3,5
3258	3,2 х 5,8
1206	3.2 х 1,6
1104	1,1 х 0,4

Светодиодные модули SMD широко используются для подсветки, освещения, рекламы, освещения салона автомобиля и т. д.

COB (чипы на плате)

Это новая технология светодиодов, которая устраняет недостатки своих предшественников — тепловыделение соответствующее, свет чистый, а благодаря тонкому защитному слою лампочки здоровы для глаз.

Эта технология позволяет разместить множество светодиодов вместе как единый модуль освещения.

При свечении выглядит как панельное, вся поверхность светодиода сплошная, нет видимых зазоров, как у DIP или SMD светодиодов.

COB превосходит традиционное освещение до 50 раз по светоотдаче на сантиметр освещаемой поверхности.

Это дает значительные преимущества по сравнению с традиционным освещением.

Roithner Lasertechnik — Мощные однокристальные светодиоды, светодиоды SMD

Серия NCA

• Стеклянное окно
• Керамический SMD 6868 упаковка
• Низкое тепловое сопротивление
• Встроенная защита от электростатического разряда
• Бессвинцовый продукт / соответствует требованиям RoHS

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
УВЛЕД-365-750-СМД	365 нм	750 мВт	500 мА	3,8 В	120°	6,8 х 6,8 х 1,9 мм	стеклянное окно
УВЛЕД-385-800-СМД	385 нм	800 мВт	500 мА	3. 6 В	120°	6,8 х 6,8 х 1,9 мм	стеклянное окно

Серия NC2

• Мощные УФ-светодиоды
• Стандартная упаковка SMD 3535
• силиконовая смола
• Стабилитрон, защита от электростатического разряда

Серия NV1

• Мощные УФ-светодиоды
• Стандартная упаковка SMD 3535
• линза из силиконовой смолы
• Стабилитрон, защита от электростатического разряда

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
УВЛЕД-365-НВ1	365 нм	780 мВт	500 мА	3,7 В	130°	3,5 х 3,5 х 1,2 мм		запрос
УВЛЕД-375-НВ1	375 нм	1160 мВт	700 мА	3. 6 В	130°	3,5 х 3,5 х 1,2 мм		запрос
УВЛЕД-385-НВ1	385 нм	1340 мВт	700 мА	3,7 В	130°	3,5 х 3,5 х 1,2 мм
УВЛЕД-395-НВ1	395 нм	1340 мВт	700 мА	3.7 В	130°	3,5 х 3,5 х 1,2 мм		запрос
УВЛЕД-405-НВ1	405 нм	1420 мВт	700 мА	3,6 В	140°	3,5 х 3,5 х 1,2 мм

Серия NV2

• Мощные УФ-светодиоды
• керамика 3535 упаковка для поверхностного монтажа
• плоское стеклянное окно / стеклянный купол
• Стабилитрон, защита от электростатического разряда

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
УВЛЕД-365-НВ2	365 нм	1430 мВт	1 А		120°	3,5 х 3,5 х 1,22 мм		запрос
УВЛЕД-365-НВ2Д	365 нм	1430 мВт	1 А		60°	3. 5 х 3,5 х 2,73 мм		запрос
УВЛЕД-385-НВ2	385 нм	1400 мВт	1 А		120°	3,5 х 3,5 х 1,22 мм
УВЛЕД-385-НВ2Д	385 нм	1400 мВт	1 А		60°	3.5 х 3,5 х 2,73 мм		запрос
УВЛЕД-395-НВ2	395 нм	1400 мВт	1 А		120°	3,5 х 3,5 х 1,22 мм		запрос
УВЛЕД-395-НВ2Д	395 нм	1400 мВт	1 А		60°	3.5 х 3,5 х 2,73 мм		запрос
УВЛЕД-405-НВ2	405 нм	1400 мВт	1 А		120°	3,5 х 3,5 х 1,22 мм		запрос
УВЛЕД-405-НВ2Д	405 нм	1400 мВт	1 А		60°	3. 5 х 3,5 х 2,73 мм		запрос

Серия NV3

• Максимальная выходная мощность
• Керамический корпус для поверхностного монтажа
• плоское стекло
• Стабилитрон, защита от электростатического разряда

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
УВЛЕД-365-НВ3Б	365 нм	4900 мВт	3.5 А		120°	6,8 х 6,8 х 1,9 мм
УВЛЕД-385-NV3B	385 нм	5500 мВт	3,5 А		120°	6,8 х 6,8 х 1,9 мм
УВЛЕД-405-НВ3	405 нм	4640 мВт	3. 5 А		120°	6,8 х 6,8 х 1,9 мм

Серия Z5

• Линзы из силиконовой смолы
• Керамический SMD 3535 упаковка
• Низкое тепловое сопротивление
• Встроенная защита от электростатического разряда
• Бессвинцовый продукт / соответствует требованиям RoHS

CUN86A1B	385 нм	1200 мВт	500 мА	3.5 В	120°	3,5 х 3,5 х 2,0 мм
CUN86B1B	385 нм	1160 мВт	500 мА	3,5 В	45°	3,5 х 3,5 х 2,8 мм
CUN86A1G	385 нм	2150 мВт	1 А	3. 6 В	120°	3,5 х 3,5 х 2,0 мм
CUN86B1G	385 нм	2050 мВт	1 А	3,6 В	65°	3,5 х 3,5 х 2,8 мм

CUN96A1B	395 нм	1250 мВт	500 мА	3.5 В	120°	3,5 х 3,5 х 2,0 мм
CUN96B1B	395 нм	1250 мВт	500 мА	3,5 В	45°	3,5 х 3,5 х 2,8 мм
CUN96A1G	395 нм	2100 мВт	1 А	3.5 В	120°	3,5 х 3,5 х 2,0 мм
CUN96B1G	395 нм	2050 мВт	1 А	3,5 В	65°	3,5 х 3,5 х 2,8 мм

CUN06A1B	405 нм	1160 мВт	500 мА	3. 5 В	120°	3,5 х 3,5 х 2,0 мм
CUN06B1B	405 нм	1160 мВт	500 мА	3,5 В	45°	3,5 х 3,5 х 2,8 мм
CUN06A1G	405 нм	2050 мВт	1 А	3.5 В	120°	3,5 х 3,5 х 2,0 мм
CUN06B1G	405 нм	2050 мВт	1 А	3,5 В	65°	3,5 х 3,5 х 2,8 мм

CUN26A1B	420 нм	1000 мВт	500 мА	3.5 В	120°	3,5 х 3,5 х 2,0 мм
CUN26B1B	420 нм	1040 мВт	500 мА	3,5 В	45°	3,5 х 3,5 х 2,8 мм

Серия CA3535

• линза из силиконовой смолы
• Керамический SMD 3535 упаковка
• Низкое тепловое сопротивление
• Встроенная защита от электростатического разряда
• Бессвинцовый продукт / соответствует требованиям RoHS

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
CUN6GF1A	365 нм	1400 мВт	1 А	3,7 В	115°	3,5 х 3,5 х 1,1 мм
CUN6GB1A	365 нм	1400 мВт	1 А	3. 7 В	63°	3,5 х 3,5 х 2,5 мм

CUN8GF1A	385 нм	1650 мВт	1 А	3,6 В	115°	3,5 х 3,5 х 1,1 мм
CUN8GB1A	385 нм	1650 мВт	1 А	3.6 В	63°	3,5 х 3,5 х 2,5 мм

CUN9GF1A	395 нм	1700 мВт	1 А	3,5 В	115°	3,5 х 3,5 х 1,1 мм
CUN9GB1A	395 нм	1700 мВт	1 А	3.5 В	63°	3,5 х 3,5 х 2,5 мм

CUN0GF1A	405 нм	1600 мВт	1 А	3,5 В	115°	3,5 х 3,5 х 1,1 мм
CUN0GB1A	405 нм	1630 мВт	1 А	3. 6 В	63°	3,5 х 3,5 х 2,5 мм

Серия AAP63

• Окно из кварцевого стекла
• Алюминиевый корпус для поверхностного монтажа
• Низкое тепловое сопротивление
• Стабилитрон, защита от электростатического разряда

Серия RLCU-440

Светодиод высокой мощности для поверхностного монтажа
Технология силового чипа
AIN Ceramics submount, посеребренные паяльные площадки
Бессвинцовая пайка, соответствует RoHs, Top-40…85°C
Корпус SMD, 3,8 x 3,8 x 0,9 мм

Серия VLxxx-5050

Светодиод высокой мощности
Технология силового чипа
Силиконовая форма, устойчивая к ультрафиолетовому излучению, встроенный стабилитрон с защитой от электростатического разряда
Герметичный керамический корпус SMD, размер: 5,0 x 5,0 x 1,0 мм

Деталь №	Длина волны	Выходная мощность	Текущий	Напряжение	ф	Размер	Примечание	Технический паспорт
ВЛ370-5050	370 нм	20-30 мВт	350 мА	4. 0-4,2 В	120°		поэтапный отказ
XRL-375-SD	375 нм	48 мВт	100 мА	3,6 В	120°	4,2 х 4,2 х 1,3 мм	поэтапный отказ
ВЛ400-5050	400 нм	100-110 мВт	350 мА	3.5-3,8 В	120°		поэтапный отказ

Серия SMB1N

Мощный светодиод, технология Power Chip
Чип размером 1 x 1 мм², смонтированный на медном радиаторе в корпусе из термостойкого полиамида (PA9T) SMD, без выводов
Базовый размер: 5,0 x 5,0 мм
силиконовая/эпоксидная форма, плоская или линзовая
Длина волны: 365 нм — 1550 нм в наличии

Серия SMB1W

Мощный светодиод, технология Power Chip
Чип размером 1 x 1 мм², смонтированный на медном радиаторе в герметичном керамическом SMD-корпусе
Базовый размер: 5. 0 х 5,0 мм
силиконовая/эпоксидная форма, плоская или линзовая
Длина волны: 395 нм — 1050 нм в наличии

Минимальный заказ: 1 шт.

SMD LED — светодиоды

SMD LED — светодиоды

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

1. Светодиодный чип SMD PLCC холодный белый

   ЭДИСОН | Напряжение — Вперед: 2. 9-3,6 В | Сила света: 20-28 лм | Цвет эпоксидной смолы линзы: желтый рассеянный

   EDISON — Получите это быстро — доставка в тот же день

   Артикул: А-6170 | Кол-во в наличии: 3988788

2. Светодиодный чип SMD PLCC теплый белый

   ЭДИСОН | Напряжение — Вперед: 2. 9-3,6 В | Сила света: 20-28 лм | Цвет эпоксидной смолы линзы: желтый рассеянный

   EDISON — Получите это быстро — доставка в тот же день

   Артикул: A-6172 | Кол-во в наличии: 3988885

4. Светодиодный чип SMD Ультра ярко-красный

   ОАЗИСТЕК | Напряжение — Вперед: 1. 7-2,3 В | Сила света: 51-146 мкд | Длина волны: 630 нм

   OASISTEK — Получите это быстро — доставка в тот же день

   Артикул: А-1073 | Кол-во в наличии: 3988788

6. Светодиодный чип SMD ярко-красный

   HONGLITRONIC | Напряжение — Вперед: 1. 8-2,4 В | Сила света: 90-120 мкд | Длина волны: 626-636нм

   HONGLITRONIC — Получите это быстро — доставка в тот же день

   Артикул: А-1075 | Кол-во в наличии: 3988883

8. Светодиод SMD Chip Orange Water Clear

   ЛАЙТ-ОН | Напряжение — Вперед: 2. 0–2,4 В | Сила света: 90 мкд | Длина волны: 605 нм

   LITE-ON — Получите это быстро — Доставка в тот же день

   Артикул: A-4791 | Кол-во в наличии: 398885

9. Светодиодный чип SMD Янтарный цвет Прозрачная вода

   СЕУЛ ПОЛУПРОВОДНИКИ | Напряжение — Вперед: 2. 34В | Сила света: 1765 мкд | Длина волны: 589 нм

   SEOUL SEMICONDUCTOR — Получите это быстро — доставка в тот же день

   Артикул: A-4792 | Кол-во в наличии: 398888

10. Светодиод SMD Чип Высокий Яркий Желтый

    ОАЗИСТЕК | Напряжение — Вперед: 2-2. 3 В | Сила света: 51-146 мкд | Длина волны: 630 нм

    OASISTEK — Получите это быстро — доставка в тот же день

    Артикул: А-1074 | Кол-во в наличии: 3988788

11. Светодиодный чип SMD High Bright Green

    ОАЗИСТЕК | Напряжение — Вперед: 2. 0 В | Сила света: 51-146 мкд | Длина волны: 572 нм

    OASISTEK — Получите это быстро — доставка в тот же день

    Артикул: А-1160 | Кол-во в наличии: 3988788

12. Светодиодный чип SMD ярко-зеленый

    HONGLITRONIC | Напряжение — Вперед: 2. 6-3,4 В | Сила света: 600-800 мкд | Длина волны: 515-525нм

    HONGLITRONIC — Получите это быстро — доставка в тот же день

    Артикул: А-1187 | Кол-во в наличии: 3988884

14. Двойной светодиодный чип SMD Ultra Bright Red / Blue

    ОАЗИСТЕК | Напряжение — Вперед: 1. 8-2,4 В/2,8-3,4 В | Сила света: 146–542 мкд/146–542 мкд | Длина волны: 618-630нм/464-474нм

    OASISTEK — Получите это быстро — доставка в тот же день

    Артикул: А-1209 | Кол-во в наличии: 3988888

15. Светодиодный чип SMD ярко-белый

    HONGLITRONIC | Напряжение — Вперед: 2. 8-3,4 В | Сила света: 1000-1300 мкд | Цвет эпоксидной смолы линзы: желтый рассеянный

    HONGLITRONIC — Получите это быстро — доставка в тот же день

    Артикул: А-1188 | Кол-во в наличии: 3988883

16. Светодиодный чип SMD ярко-синий

    HONGLITRONIC | Напряжение — Вперед: 2. 8-3,4 В | Сила света: 160-350 мкд | Длина волны: 467-477нм

    HONGLITRONIC — Получите это быстро — доставка в тот же день

    Артикул: А-1186 | Кол-во в наличии: 3988868

.
