5730 LED (SMD): характеристики, параметры, схема подключения

Человек всегда хочет найти источник света, который сочетал в себе основные характеристики: электромощность, хороший световое излучение, нужный размер. Лента 5730 соответствует всем этим параметрам, произведена для поверхностной установки, выдерживает механическое воздействие. Подключение производится по установленной схеме, которую надо изучить перед монтажом.

Светодиод 5730

Основные технические характеристики

Лента 5730 LED имеет такие характеристики:

  • Соединение с платой происходит через паяльную пасту низкой температуры. Она способна выдерживать негативное воздействие, механическое вмешательство, вибрационные моменты.
  • Сверху светодиод smd 5730 покрыт компаундом, который противостоит влиянию влажности, внешнему влиянию.
  • Размеры корпуса: 5,7 мм в длину и 3 мм в ширину, при этом высота с люминофорным слоем не более 1,5 мм. К нижней части прикреплена подложка с теплоотводящим эффектом, которая припаивается совместно с выводом анода и катода. Зрительно данная подлодка расположена ближе к аноду. Полярность видна на срезе в углу, размещенного ближе к катоду.
  • Производит свечение белого цвета, при этом мощность в 1 Вт, поток света 110 Лм.
  • Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 4000 К, нейтральный – до 4800 К, чистый – до 5800 К, холодный – до 7500 К.

Полные технические данные светодиода 5730 приведены в таблице:

Технические характеристики

Чтобы параметры соответствовали заявленным показателям, надо поддерживать оптимальный температурный режим около полосы.

Производители часто пытаются сэкономить на стоимости лампы, что оказывает влияние на качество радиатора, при этом светодиод работает в температурных условиях, приближенных к 65 градусам. Чтобы продлить работоспособность диода, используется пониженный ток (не больше 170 мА). При этом появляется возможность использовать дешевую систему охлаждения.

Но стоит учитывать, что при заниженном токе плохая светоотдача.

При покупке ленты 5730, надо обращать внимание на радиатор. Если светильник собирается своими силами, то главной целью стоит качественная сборка системы охлаждения. Именно она позволит светильнику работать стабильно и долговечно. Его мощность будет зависеть от числа светодиодов, расположенных на метр конструкции.

Читайте также: Как сделать мигалку из светодиода: инструкции и схемы.

Применение

Светодиодная лента 5730, благодаря своим техническим характеристикам, нашла широкий спектр применения:

  • Из светодиодов собираются светильники, которые применяются для искусственного освещения в бытовых, производственных, других помещениях. Они выполняют функции, как основного, так и дополнительного освещения.
  • Лампочки для автомобиля – внешнее освещение, подсветка в салоне, индикация света.
  • Создание светильников для наружного освещения зданий, сооружений.
  • Декорирование зданий внутри, снаружи.
  • Подсветка рекламных щитов.
  • Если последовательно подсоединить десятки диодов 5730 и расположить на печатных платах компактного размера, то можно построить прожектор, уличный фонарь.

Схема подключения

С целью предоставления наибольшей прочности деятельности светодиодов smd 5730 рекомендуется подсоединять их поочередно (последовательно) к номиналам противодействия.

Но надо иметь в виду, что модель станет предельно верной в том случае, если во всех цепочках поочередно (последовательно) присоединенных диодов стоит отдельный резистор (сопротивление).

Читайте также: Полная характеристика ультрафиолетовых светодиодов и лент.

Схема подключения светодиодной ленты smd 5730 приведена на рисунке:

Схема подключения

Что важно знать: несколько советов

Основные советы, которые стоит учесть при монтаже 5730 LED:

  • Снижение тока, протекающего посредством светодиода. Если такое не сделать, то диод быстро перегорит.
  • Резистор лучше подбирать, используя калькулятор для расчета.
  • Если необходимо подсоединить ряд диодов одновременно, то проводится это поочередно (последовательно). При этом учитывается факт, что все светодиоды должны быть однотипными, адаптер должен иметь мощность, рассчитанную на такое количество источников.
  • На каждую цепь при сборке устанавливается резистор.
  • Недопустимо производить сбор несколько параллельных цепей, через один резистор. Неправильное подключение приведет к выходу из строя устройство.
  • Если калькулятор выдал расчетные данные для резистора, то покупку стоит производить резистора ближнего согласно номиналу и с большим противодействием, мощностью, чем рассчитано.

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Интересное видео по теме:

В заключение

Светодиод 5730 LED имеет отличные технические характеристики, благодаря которым расширен диапазон применения. Соблюдая правильное подключение и покупая качественные элементы, получится достичь отличного результата при сборке светильника, который прослужит долго.

Понравилась статья? Оставьте комментарий и поделитесь информацией с друзьями в соцсетях.

lampasveta.com

Отличие светодиодов 5730 и 5630 – База знаний Novolampa

Одна из главных характеристик, на которую стоит обратить внимание при сравнении светодиодов, будь то SMD 5050, 5630, 5730, 3528, 7020 или любая другая модель, — габариты. Соотношение сторон у LED 5630 составляет 5,6 на 3 мм; у LED 5730 — 5,7 на 3 мм. 5630 имеет четыре вывода, 5730 располагает двумя.


Ещё одно существенное отличие 5730 от 5630 (более поздней версии SMD от предыдущей) заключается в световой эффективности излучения. Производители учли недостатки чипа 5630 при разработке матрицы 5730 и довели до ума некоторые моменты. В частности, уменьшили корпус и контактную площадку кристалла, снизили подачу требуемого тока, а показатели светового потока, мощности и температуры сохранили. Совокупность действий позволила увеличить энергоэффективность и продолжительность срока службы.

Характеристики

Когда SMD 5630 только появился на рынке, событие ознаменовало чуть ли не новую эру в истории светодиодных приборов. Сегодня выпускаются гораздо более технологичные девайсы, ведь индустрия не стоит не месте, а стремительно развивается. Несмотря на это, диод 5630 все ещё «в игре». Ниже представлены основные характеристики:

  • мощность — от 0,5 до 1,1 Вт;
  • прямое напряжение — от 3 до 3,8 В;
  • рабочий ток — 0,15 А;
  • импульсный ток — до 0,4 А;
  • световой поток — от 40 до 60 лм;
  • рабочая температура — от -25 до +85°C;
  • угол рассеивания — 120°;
  • индекс цветопередачи — от 80 до 90 Ra;
  • цветовая температура — тёплый белый (от 2700 до 3500 К), нейтральный белый (от 3500 до 5000 К), холодный белый (от 5000 до 6400 К).

LED 5730 — улучшенная версия. В целом параметры изменились несильно, отличия от LED 5630 можно проследить по данным в таблице.



Если собираетесь самостоятельно собирать лампочку или светодиодную ленту 5630/ 5730, помните: диоды должны в обязательном порядке закрепляться на алюминиевой подложке и оснащаться охлаждающей системой. Так отводится тепло, которые выделяют кристаллы, и обеспечивается долгую бесперебойную работу.


Разновидности светодиодов

У SMD 5630 гораздо меньше модификаций, чем у SMD 5730, и в этом кроется ещё одно важное отличие. У LED-диода 5730 можно выделить как минимум 3 варианта исполнения:

  1. SMD 5730-05

    Потребляемая мощность составляет 0,5 Вт, максимально допустимый ток — 0,18 А. Практически всю мощность диод расходует на световой поток. В импульсном режиме амплитуда тока может достигать 0,04 А и создавать световой поток 45 лм.

  2. SMD 5730-1

    Максимальный рабочий ток достигает 350 А, в импульсном режиме — до 800 А при напряжении 3,2 В, обеспечивается световой поток 110 лм, потребляемая мощность — 1,1 Вт. Кристалл выдерживает температуру до 130°C, рабочая температура колеблется в интервале от -40 до +65°C.

  3. SMD 5730-01

    При стандартных характеристиках светодиод демонстрирует максимальную эффективность светового потока — 158 лм/Вт.

Независимо от типа, с помощью светодиодов 5630 и 5730 можно организовать декоративное и основное освещение в домашнем или офисном пространстве, на промышленной площадке или большой открытой территории. Оборудование на базе LED используется в разных целях: для оформления рекламных объектов, зонирования помещений, тюнинга автомобилей, изготовления прожекторов и уличных светильников.

Итоги

SMD 5630 и 5730 не просто не сдают позиции, а сохраняют их год за годом. В чём секрет доверия, которое проявляют любители и профессионалы? В компактности, большой мощности, широком диапазоне доступных рабочих напряжений, увеличенной светоотдаче, низком энергопотреблении, экологичности диодов.

Светодиодные конструкции на основе LED 5630 и 5730 просты в установке, энергоэффективны и представляют достойную альтернативу люминесцентным, галогеновым, неоновым элементам, лампам накаливания и другим привычным приборам.

Однако потребителям стоит учитывать специфику данных чипов: в частности, то, что их нельзя устанавливать напрямую на мебель. Высок риск перегрева (он существует у всех светодиодов, но у SMD 5630 и 5730 — особенно). Монтировать светодиодные ленты 5630, 5730 следует исключительно вместе с алюминиевым профилем, цена которого часто сопоставима со стоимостью изделия или даже превышает её.

Также необходимо предусматривать систему дополнительного охлаждения, иначе светодиоды могут вскоре после начала эксплуатации потускнеть или вообще выйти из строя ввиду тепловой деструкции кристаллов.

Советуем ориентироваться на производителей с мировыми именами и не вестись на бюджетные аналоги с непроверенных сайтов. В магазине Novolampa выбор огромен: в разделах представлены товары известных фирм. Если перед покупкой засомневаетесь в надёжности компании, захотите получить общую консультацию или уточнить детали, закажите обратный звонок. Менеджеры магазина Novolampa свяжутся с вами и ответят на любые вопросы по теме.



Возврат к списку

novolampa.ru

Особенности светодиодов SMD 5730

Сферы использования светодиодов со временем расширяются. Постепенно они становятся одними из главных источников света. Они не нагреваются, не содержат опасных элементов и экологичны. В статье указаны параметры LED SMD 5050, схема подключения, описаны технические характеристики, особенности конструкции, разновидности, плюсы, минусы и как грамотно выбрать продукцию.

Что это такое

Характеристики светодиодов smd 5730.

Светодиодом называется полупроводниковый прибор, задача которого непосредственно преобразовывать ток в световое излучение. В самом полупроводнике электроны рекомбинируют с электронными дырками. В результате получается энергия в виде фотонов. Такой эффект называется электролюминесценцией. Она применяется для индикаторных устройств, чья основа – электролюминесцентный конденсатор или свет. Белый свет получается в результате взаимодействия нескольких полупроводников или же слоя люминофора на самом полупроводниковом устройстве.

Ранние образцы таких диодов довольно часто использовались в качестве индикаторных ламп, тем самым заменяя небольшие по размерам лампы накаливания. Новейшие разработки позволяют создавать светодиоды с безопасным белым свечением, которые идеально подходят для освещения помещений.

Где и как используется

Светодиоды smd 5730 нашли широкое применение в самых разных областях.

  • Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
  • Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
  • Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
  • LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
  • Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
  • Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
  • Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Особенности конструкции

Все о параметрах и схеме подключения 5730 smd led.

  • Корпус SMD 5730 производится из пластика с хорошей термоустойчивостью.
  • Кристаллы изготавливаются из галлия, индия и нитрогена.
  • Форм-фактор 5.7х3.0 миллиметра.
  • Наличие большой теплоотводящей подложки.
  • Прозрачная линза делается из эпоксидной смолы или силикона.

Технические характеристики светодиода 5730

5730 smd led datasheet зависит от производителя.

  • Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
  • Прямой ток варьируется от 150 мА до 300 мА.
  • Прямой пульсирующий ток 300 мА.
  • Световой поток 45-50 Лм.
  • Угол рассеивания света составляет 120 градусов.
  • Обратное напряжение 5 В.
  • Индекс передачи цвета от 60 до 80 Ra.
  • Мощность рассеивания 612 мВт.
  • Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
  • Рабочая температура от -40 до +130.
  • Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
  • SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

Характеристики светодиодной ленты 5730 основаны на параметрах самих диодов. Так, стандартная яркость составляет 40 Лм, а температура света варьируется от 2700 К до 6500 К.

Схема подключения

  • На каждую цепочку диодов выделено отдельное сопротивление, иначе говоря, резистор.
  • SMD 5730 следует последовательно подключать к номиналом резисторов.
  • Без резисторов ни в коем случае подключать не нужно.

Схема подключения и характеристики светодиода 5730.

Какие есть виды

Есть несколько видов светодиодов.

  • SMD светодиоды имеют несколько версий. Первыми образцами таких светодиодов являются SMD 3528 , которые значительно уступают своим последующим версиям. 5730 являются улучшением SMD 5050.
  • Существует также SMD 5730-1. Они имеют более лучше показатели. Максимальный рабочий ток составляет 350 А. пульсирующий ток – достигает 800 А. Напряжение 3.2 Вт. Световой поток 110 лм/Вт. Электро-дырочный переход может выдерживать температуру до 130 градусов.
  • Одним из главных отличием является мощность диода. У 5050 она составляет 0.2 Вт, а у SMD 5730 одна уже выше – 0.5 Вт. Сама мощность светодиодной ленты SMD 5730 1m (на один метр) является стандартной и составляет 14.4 Вт. Такая же, как и у ленты SMD 5050. На основе сверхярких диодов производятся RGB-ленты. Их можно регулировать с помощью RGB-контроллера.

Достоинства

Узнайте, какова мощность светодиодной ленты smd 5730 1m.

  • Энергоэффективность. LED способны выдавать высокий световой поток.
  • Долгий срок службы. Более 50000 часов и более при правильной работе.
  • Прочность. LED также называются «полупроводниковым освещением», так как они сделаны из твердого материала без разрыва нити накала, трубки или колбы.
  • Период прогрева. Светодиод загорается мгновенно – в течение нескольких наносекунд.
  • Не зависит от низких температур . LED прекрасно адаптируются к очень низким температурам и включаются даже при -30 градусах.
  • Направление света. У них есть возможность задать свету любое направление.
  • Отличная цветопередача. Им не свойственно не размывать цвета, в отличие от других светильников, таких как флюоресцентные лампы.
  • Экологичность. В них отсутствует ртуть и другие опасные вещества.
  • Управляемость. Яркость и цвет LED можно регулировать.

Недостатки

Характеристики светодиодной ленты 5730.

  • Температурная зависимость. Производительность в значительной степени зависит от температуры окружающей среды. Перегрузка LED при высокой температуре может привести к перегреву, что в конечном итоге приведет к выходу устройства из строя. Качественный теплоотвод необходим для поддержания долгой работоспособности. Это крайне важно в применении в автомобильной, медицинской и военной областях.
  • Небезопасность синего света. Существует опасение, что синие и светло-белые светодиоды теперь способны превышать безопасные пределы так называемой опасности синего света. Они определены специальными стандартами безопасности глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое безопасное использование фотобиологических ламп и ламповых систем.
  • Загрязнение синим цветом. Поскольку светло-белые светодиоды (с высокой цветовой температурой) излучают пропорционально больше синего света, чем обычные источники наружного света (натриевые лампы высокой интенсивности). Сильная зависимость рэлеевского рассеяния от длины волны означает, что светло-белые LED могут быть более значительной причиной загрязнения света, чем иные светильники.
  • Заметная чувствительность к напряжению. На сверхъяркие диоды должно подаваться напряжение не выше заданного порога, а ток ниже номинального. Для этого можно использовать последовательные резисторы или источники питания с регулируемым током.
  • Область светового источника. LED не приближаются к «точечному источнику» света, а скорее являются распределением Ламберта, то есть яркость рассеивающего света одинакова во всех направлениях. Исходя из этого, их трудно использовать в приложениях, требующих сферического светового поля. Сверхъяркие диоды не способны обеспечить расхождение ниже нескольких градусов. Это значительно контрастирует с лазерами, которые могут генерировать лучи с расхождением 0.2 градуса или менее.

Как выбрать

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции.

Сверхъяркие диоды SMD 5730 являются прекрасным источником освещения как в квартире, так и в различных выставочных помещениях. Они станут хорошим решением трудных дизайнерских задач, а также помогут в сложных строительных вопросах. Вместе с маленькими светодиодными лампами GX53 они создадут оригинальную и качественную подсветку. Благодаря высоким уровням защиты некоторые модели могут использоваться для освещения помещений с высокой влажностью.

stroyvopros.net

SMD LED 5730 - светодиоды разных цветов

А не купить ли нам светодиодов!? 🙂
-Покупал уже и много раз… разнообразные лежат россыпями в шкафу, бОльшая часть без дела.
Эти правда нашли свое применение сразу же!
Про неоднократные покупки разных -я вполне серьезно! На фото лишь некоторые варианты, купленные после прочтения обзоров или просто чем-либо меня заинтересовавшие 🙂 Некоторые уже успели устареть морально…

Даже любопытно я один такой балбес, с коробками наполненными ненужной китайской продукцией? -это ведь только светодиоды, а сколько всего другого… разного! 😉

Текущая покупка несколько отличалась от вышеописанных — в этих светодиодах действительно появилась некоторая необходимость.
Ну может не столько необходимость, сколько желание отремонтировать возможно тоже не слишком нужную китайскую поделку.

На одной из купленных пару лет назад фитолампе (их тоже коллекционирую помаленьку), «потухли» несколько светодиодов. Вроде и недорогая лампа — а выбрасывать жалко, тем более, что таких вроде уже и не продают!
Решил попробовать заменить сгоревшие элементы, цена то на «светики» совсем копеечная.

В лампе используются набор из нескольких видов светодиодов-нашел подходящий лот, микс разных цветов, и оплатил.
Ехали долго, но мне торопиться особо некуда — до весны, когда понадобятся фитолампы, довольно далеко 🙂

Упаковка- антистатический пакет

Характеристики (из магазина):

Светодиоды 5730 SMD
Размеры: прибл.5,7*3,0 мм

Обратный ток: 10uA
Долговечность: 100000 часов
Мощность: 0,2 Вт (макс)
Ток: 20 мА (макс)

Напряжение:
Белый: 3,0-3,4 в
Красный: 1,8-2,1 в
Синий: 3,0-3,4 в
Изумрудно-зеленый: 3,0-3,4 в
Желтый: 1,8-2,1 в

Цветовая температура:
Белый: 6000-6500 K
Красный: 620-630 нм
Синий: 460-465 нм
Изумрудно-зеленый: 520-530 нм
Желтый: 580-590 нм


В комплекте 100 штук, сразу оговорюсь, не пересчитывал 😉 Есть варианты выбора лота по 100 шт. определенного цвета, или как в моем случае- разные цвета по 20 штук.
Отмечены по цветам, правда не совсем так, как в магазине — пришлось гадать, какой же цвет желтый, а какой «другой» 😉

Те, которые отмечены желтым фломастером оказались зелеными, или как их там продавец называет — «Изумрудно-зелеными»

С синими и красными в принципе все понятно, по одной штучке достал для проверки…
Блин, как же плохо фокусируется камера на светящихся светодиодах 🙁

Ну и наконец подопытный — причина покупки светодиодов…

На фитолампе сгорело несколько светодиодов, даже было трудно понять сколько именно, так как присутствуют последовательные соединения.

Сначала нужно выяснить количество и цвет сгоревших, для замены.

Потому и покупался лот с набором цветов- что бы можно было наверняка что-нибудь «вкорячить» 😉 Думаю особенной проблемы и при использовании светодиода другого цвета не возникло бы.
На фото лампа с уже удаленными «погорельцами»… обычного тестера обычно хватает для зажигания светодиодов — подобной прозвонкой было выяснено, что сгорело-то всего пара штук! 🙂

Для определения цветов и поиска сгоревших сфотографировал такую же рабочую лампу, яркая «зараза»-получилось не очень в фокусе, но цвета определить можно.
Нужен один синий и один красный.

Осталось только перепаять…

Яркость и цвет вполне соответствуют

Не обращайте внимания, на некоторые светодиоды, горящие (как кажется) в пол накала. Дело в том, что на лампе имеются ИК и вроде УФ светодиоды, их свечение еле видно и камера видит их «по своему»

Все работает, жаба радуется что спасла лампу от мусорки, и мой кошелек от доп. вложений! 😉

Светодиоды годные, по крайней мере у меня претензий к ним нет, кроме скорости доставки! Сейчас правда чуть дороже стал лот.
Продавец, на вид, весьма на уровне — за 4 года работы 99%, это очень неплохо! Я думаю можно брать, если есть необходимость в подобных светодиодах

98 светодиодов остались в запас… и отправились в коробку к остальным 😉

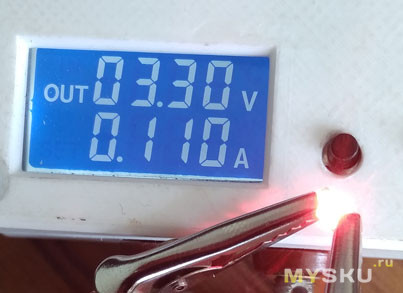

ЗЫЖ Для любопытствующих про ток светодиодов… сейчас специально один сжег 🙂
максимальная яркость при 100- 140 мА, далее яркость падает. При 200 проработал секунд 5-10 и потух (тестировался без охлаждения, просто на щупе висел).
Так что вполне себе светодиод 😉
Если верить «исследованиям» здесь же на сайте, то светодиоды хорошие 😉
Вот фотка, пока он был еще живой

Всем удачи и хорошего настроения! ☕

mysku.ru

характеристика, технические параметры, схема подключения Лед ленты, отличие от других Led светодиодов

На данный момент светодиоды SMD 5730 и SMD 5630 достаточно популярны. Они относящиеся к источникам света со средней мощностью. Яркий поток света и оптимальные габариты позволяют производителям осветительных приборов использовать их при изготовлении ламп на 40, 60, 90 Вт и лент. С 2015 года ведущие производители предлагают усовершенствованные аналоги 5730-01, 5730-05, 5730-1. При использовании в домашних условиях эти диоды требуют точного соблюдения технологии пайки.

Основные технические характеристики

Самые важные параметры SMD 5730 зависят от производителя. У брендовых изделий от Philips, LG, Samsung мощность и светопоток гораздо выше, чем у неизвестных производителей. Светодиод SMD 5730 излучает белый свет. Световой поток достигает 110 мл (при оптимальном значении тока).

Эксплуатационные и оптические параметры высококачественных СМД 5730 при температуре +25оС

ПоказательЕдиница
измерения
Мин. и макс. значение
Ток мА150-300, импульсы до 800
Мощность Вт0,15-1,1
Падение
напряжения
В3,1-3,4
Температура
p-n перехода
оС130
Рабочая
температура
оСот -40 до +80
Цветопередача Ra60-80
Поток света Лм40-110
Угол рассеивания градусы120

Внимание! Большинство производителей предлагает СМД 5730 средней ценовой категории с мощностью 0,15-2 Вт и потоком света до 80 лм, неизвестные – с мощностью 0,09-0,15 Вт и яркостью 7-12 лм. Причина – экономия на комплектую

svetilnik.info

параметры, характеристики и схема подключения

Самые мощные светодиодные ленты создаются на базе LED SMD 5730 – сверхяркие диоды средней мощности, разработанные специально для поверхностного монтажа (SMD расшифровывается как surface mounted device, что дословно означает устройство для поверхностного монтажа). За счет использования паяльной пасты обеспечивается плотный контакт и длительная работа в условиях высоких температур. Внешний корпус изготовлен из компаунда (термоактивная, термопластическая полимерная смола), устойчивого к механическим воздействиям, нагреванию, влажности, пыли и прочим негативным факторам. Какие еще характеристики 5730 smd интересны пользователям, схема подключения и особенности монтажа – в нашей статье.

Светодиоды 5730 SMD

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

Для определения реальной мощности лампочки нужно умножить количество светодиодов на кукурузке на 0,15. Это работает только в отношении LED 5630 и 5730.

Светодиодные 5730 smd

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

Технические особенности осветительного прибора

В реальной среде постоянно обеспечивать отрицательную температуру невозможно, равно как и разработать компактный мощный радиатор для диода, поэтому в обычных условиях мощность светового потока не превышает 50-70 лм.

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

  • теплый желтый – 3000-4000 K;
  • нейтральный – 4300-4800 K;
  • чистый белый – 5000-5800 K;
  • холодный голубой – 6000-7500 K.

Спектр излучения света

Спектр излучения света

Особенности конструкции

По аналогии с другими приборами, информация о конструкции уже заложена в название:

  • SMD расшифровывается как Surface Mounted Device, что дословно означает устройство для поверхностного монтажа;
  • 5730 – габаритные размеры, что читается как 5,7 на 3 мм, высота корпуса стандартная 1,5 мм с учетом толщины слоя люминофора — вещества, способного преобразовывать поглощаемую им энергию в световое излучение (люминесцировать).

Кристаллы выращивают из трех разных материалов, каждый из которых отвечает за определенный спектр излучения:

  • индий (In) – желтоватый в интервале 3000-4000 K;
  • галлий (Ga) – чистый белый, световая температура 5000-5800 K;
  • нитроген (N) – холодный голубой на максимальной длине волны 6000-7500 K.

Конструкция светодиода 5730

Конструкция светодиода 5730

Конструктивно корпус – линза из термостойкого компаунда, зафиксированная на теплоотводящий подложке эпоксидной смолой.

С конструкцией инженеры не стали сильно мудрить и взяли за основу предыдущую модель SMD 5630, усовершенствовав технические характеристики. Сегодня в продаже можно найти 3 типовых вариации:

Светодиод SMD 5730-05

Мощность энергопотребления 0,5 Вт/ч. Величина тока 180 мА, световой поток 100 лм. Конструкция продумана таким образом, чтобы вся мощность была направлена на преобразование энергии в световое излучение (люминесценцию). В импульсном режиме при величине тока 400 миллиампер показатель светового потока снижается до 45 лм.

Светодиод SMD 5730-1

Более новая версия, при которой максимальный рабочий ток достигает 350 А при мощности в 1,1 Вт/ч, величина светового потока 110 лм. За счет р-n перехода, встроенного в диод, предельная рабочая температура составляет 130°С, интервал рабочей температуры – от -45°С до +60°С. По сравнению с более ранними версиями, например, 5050, в новой световой поток увеличился на 600%.

Светодиод SMD 5730-01

Самая последняя модель светодиода 5730, где при стандартных параметрах – 350 А при мощности в 1,1 Вт/ч – обеспечивается максимальная эффективность светового потока 158 лм/Вт.

Как устроен SMD 5730. Рабочая диаграмма кристаллов

Как устроен SMD 5730. Рабочая диаграмма кристаллов

Как видно на рисунке, нижний край – это теплоотводящая подложка, без которой невозможна корректная работа прибора. Подложка припаивается одновременно с контактами на плюс и минус эпоксидной смолой к основе. Для того, чтобы визуально определить, где плюс (катод), на углу делается небольшой срез.

Определение полярности

Определение полярности

В рабочем режиме сам кристалл раскаляется до 130°С, при том что подложка рассчитана только на 65°С, разницу температур компенсирует теплоотводящий радиатор. При изменении режимов допускается кратковременное увеличение рабочей температуры до 300°C, для того, чтобы не расплавился припой, необходимо пользоваться сплавами на основе олова и припаивать методом оплавления (standart JEDEC J-STD-020C).

ВИДЕО: SMD LED 5730 дешевые и дорогие – чем они отличаются

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора.

ВИДЕО: Как правильно паять светодиоды

diodgid.ru

Подробные характеристики LED SMD 5730 (datasheet)

LED SMD 5730 – представитель серии высокоэффективных светодиодов, специально разработанных для поверхностного монтажа. Надёжный контакт с платой осуществляется с помощью низкотемпературной паяльной пасты, которая длительно выдерживает негативное температурное воздействие и вибрацию. Внешняя оболочка светодиода выполнена из компаунда, который нейтрален к механическим воздействиям и к повышенной влажности.

Особенности

Корпус светодиода SMD 5730 имеет размер 5,7 на 3,0 мм и высоту не более 1,5 мм с учётом слоя люминофора. С нижней стороны элемента видна теплоотводящая подложка размером 1,2 на 1,7 мм, которая обязательно должна быть припаяна одновременно с выводами анода и катода. Визуально подложка находится немного ближе к аноду. Полярность определяют по срезу в одном из уголков, который размещён ближе к катоду. размерыВ рабочем режиме кристалл светодиода SMD 5730 может выдерживать температуру до 130°C, а корпус – до 65°C без снижения яркости. Во время пайки допускается кратковременный нагрев корпуса до температуры 300°C, но не более 2 секунд. В связи с этим рекомендуется пользоваться низкотемпературными оловянными сплавами и придерживаться стандарта JEDEC J-STD-020C (пайка оплавлением). график пайки

Применение

Изготовление планарных SMD светодиодов типоразмером 5730 в промышленных масштабах способствовало расширению ассортимента светодиодных светильников общего назначения, увеличению их светоотдачи и снижению размеров. Светодиодные ленты и лампочки на 220В оказались главными потребителями данного типоразмера. Кроме этого, на данных светоизлучающих диодах собирают модули для точечной подсветки, соединяя по три светодиода последовательно с питанием от 12В. В таком форм-факторе осветительные приборы востребованы для организации основного и декоративного освещения, в рекламной сфере и автомобильном транспорте. Десятки последовательно включенных светодиодов SMD 5730 и расположенных на компактных печатных платах, используют для построения прожекторов и уличных фонарей.

Технические характеристики

Планарный светоизлучающий диод SMD 5730 белого свечения в комфортных условиях работы способен рассеивать до 1,1 ватта мощности, создавая при этом световой поток в 110 лм. При этом ток потребления составляет 350 мА, а падение напряжения находится в границах от 3,1 до 3,3В. В импульсном режиме (tи ≤0,1Т) прямой ток можно нарастить до 800 мА без ущерба кристаллу.технические характеристикиПараметр коэффициента цветопередачи у белых SMD 5730 находится на среднем уровне, но не менее 75 единиц. По цветовой температуре они имеют следующую градацию:

  • тёплый – 3000–4000°K;
  • нейтральный – 4300–4800°K;
  • чистый – 5000–5800°K;
  • холодный – 6000–7500°K.

Большую роль в эксплуатации мощных светодиодов SMD 5730 играет температура окружающей среды, измеренная в непосредственной близости от корпуса. С целью снижения стоимости готового светодиодного светильника производители экономят на качестве радиатора и допускают работу светодиодов в предельном температурном режиме, то есть близко к 65°C. А чтобы светодиод не вышел из строя, его ток снижают до значения, указанного на графике ниже. Таким образом, пропуская ток не более 170 мА, можно обойтись дешёвой системой охлаждения.

Естественно с уменьшением тока падает светоотдача. Насколько сильно влияние прямого тока на световой поток показано на одном из графиков характеристик светодиодов SMD 5730. Несложно отметить, что 100% яркость возможна только на токе 350 мА, что в реальных условиях недостижимо.

На график зависимости светового потока от температуры окружающей среды построен при условии, что ток является константой. С нагревом кристалла яркость светоизлучающий диода падает и при Ta=65°C составляет где-то 90% от паспортного значения. графикиЖёсткая взаимосвязь между током, температурой и световым потоком наталкивает на следующий вывод. При выборе светильника на базе светодиодов SMD 5730 необходимо уделять должное внимание конструкции радиатора. При использовании светодиодной ленты, на базе данных чипов, ее необходимо на соответствующий профиль из алюминия. Собирая осветительный прибор на светодиодах SMD 5730 своими руками, рекомендуется тщательно продумывать систему охлаждения, как гарантию стабильной и продолжительной работы всего устройства.

Читайте так же

ledjournal.info

Отправить ответ

avatar
  Подписаться
Уведомление о
