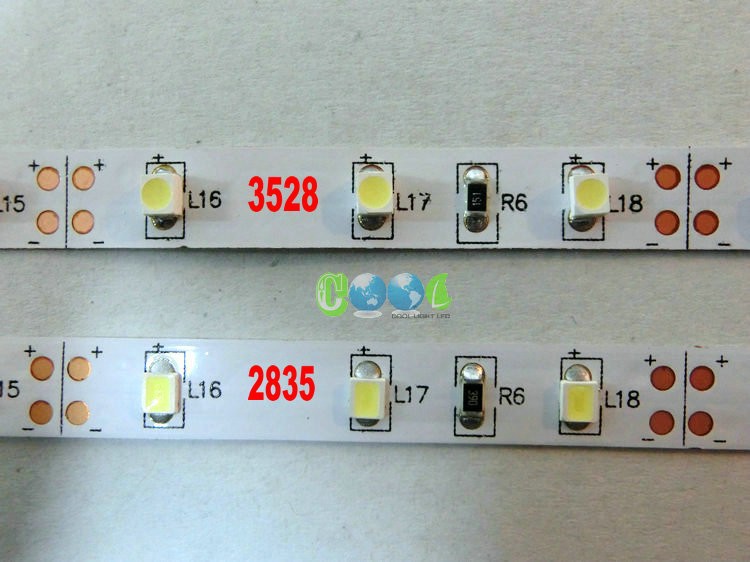

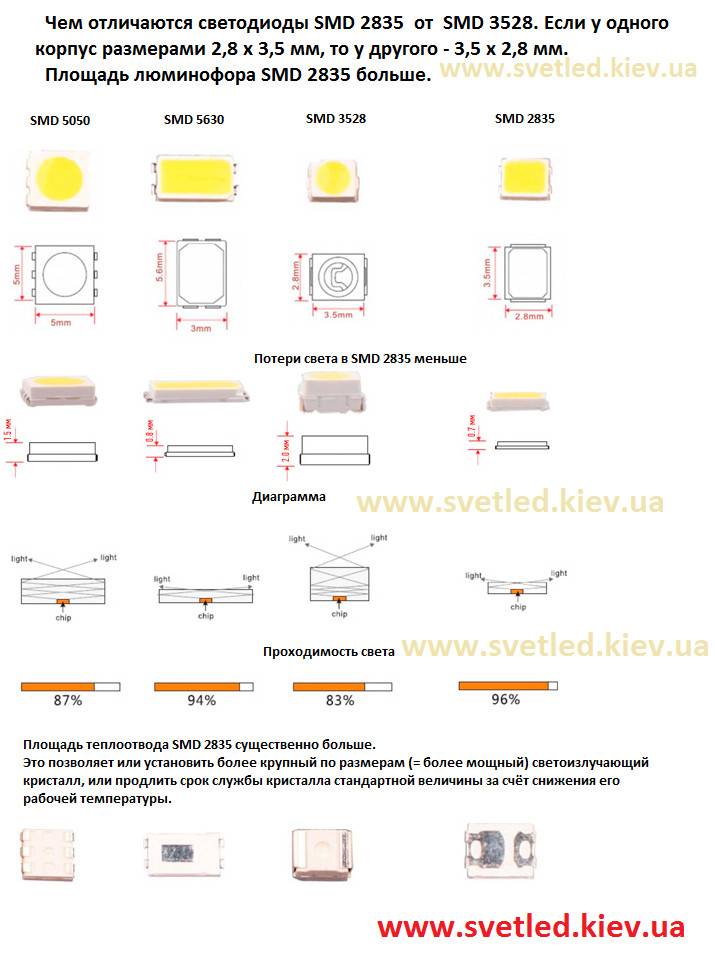

Сравнение и отличия светодиодов SMD 3528 и 5050

Вот простое для понимания сравнение этих двух LED чипов (номера в названии обозначают только размеры чипа)

сравнение светодиодов SMD5050 и SMD3528

Сравнение LED SMD 3528 и 5050

Светодиодная лента может производиться с множеством LED чипов. Номера, такие как 3528 и 5050, относятся к размеру чипа. Светодиодные ленты, которые вы видите выше, были популярны ранее, а сейчас есть намного более эффективные и маленькие светодиоды с размерами 2835, 3014, 5630 и 3020

Так какая разница между светодиодами СМД 5050 и 3528?

____________________________________________________________________________

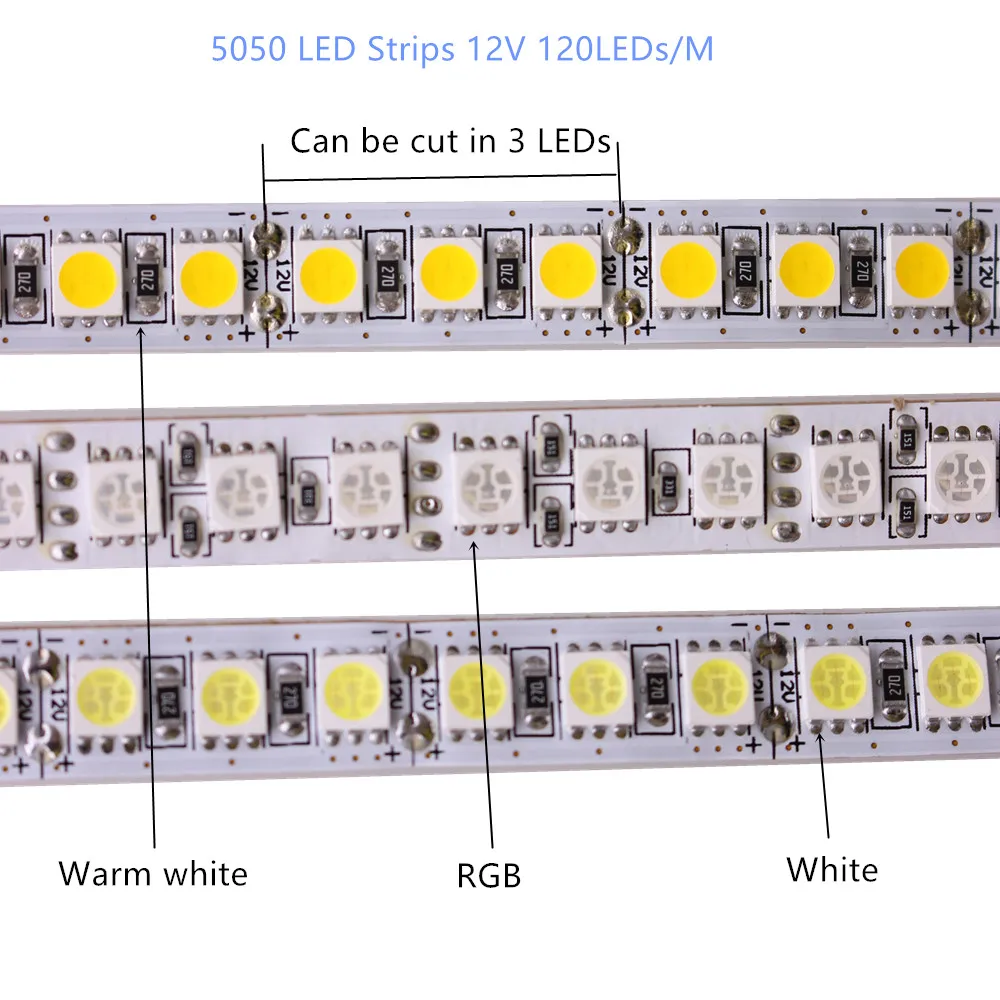

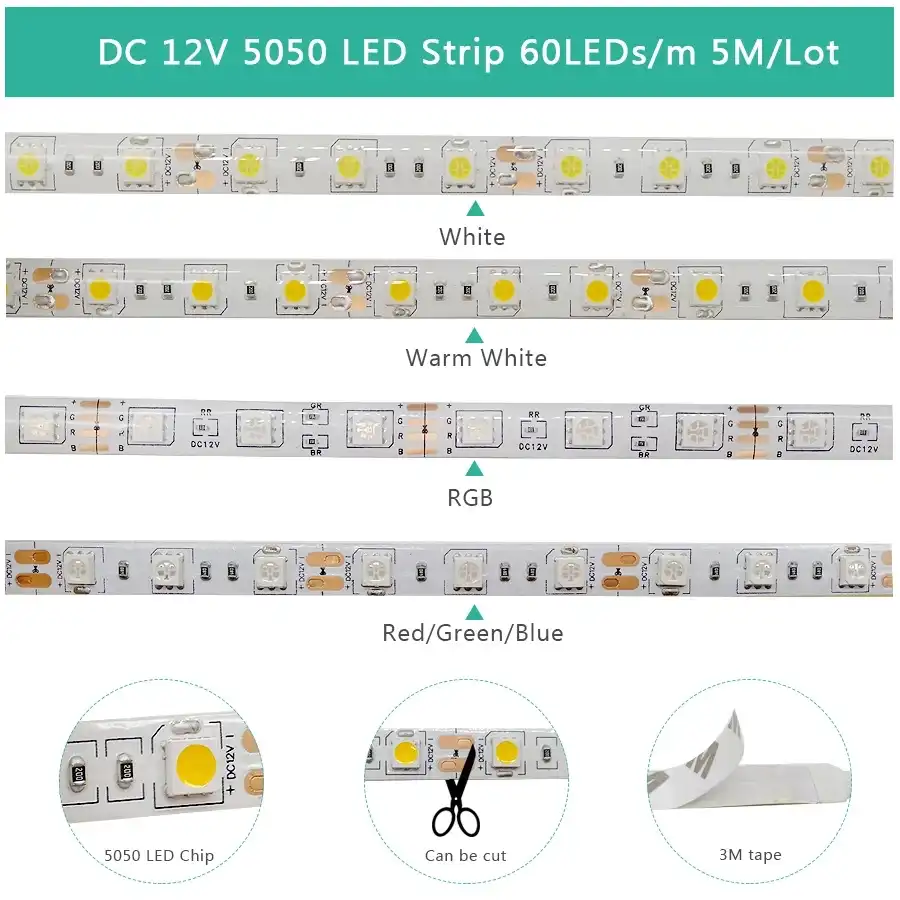

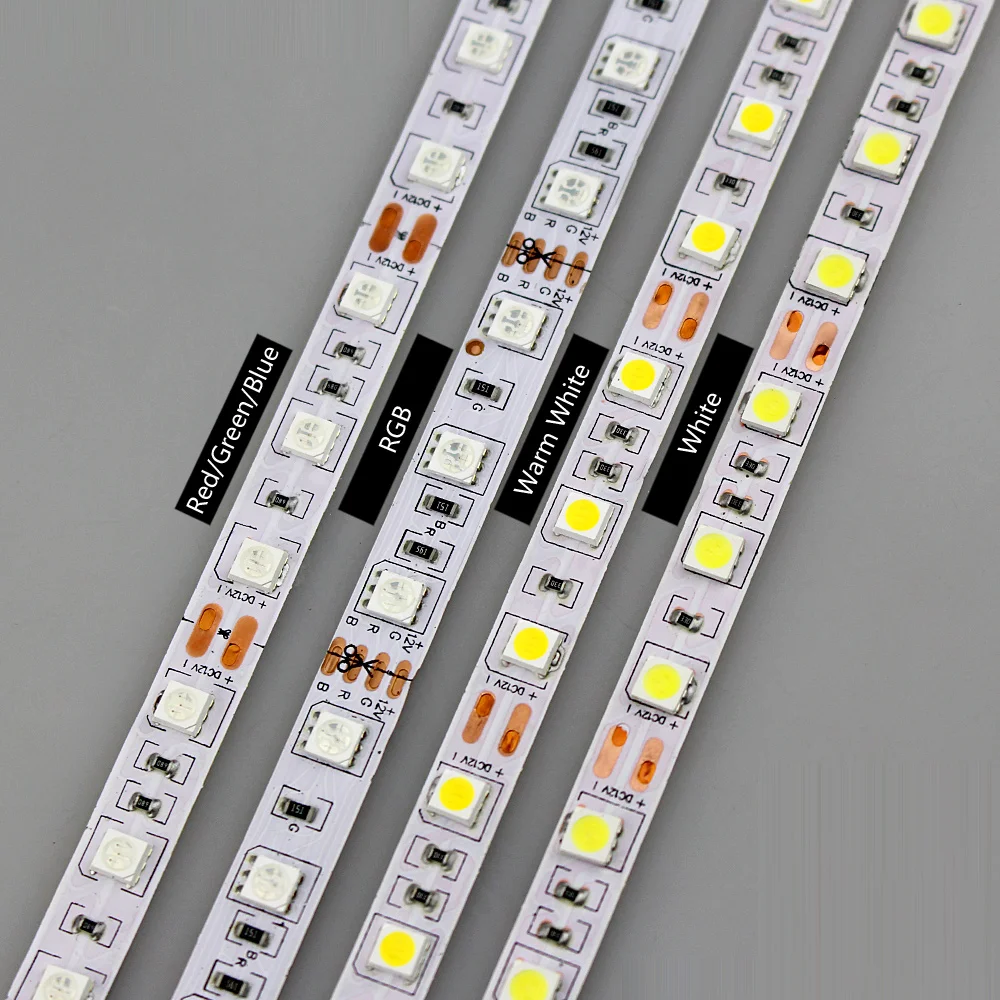

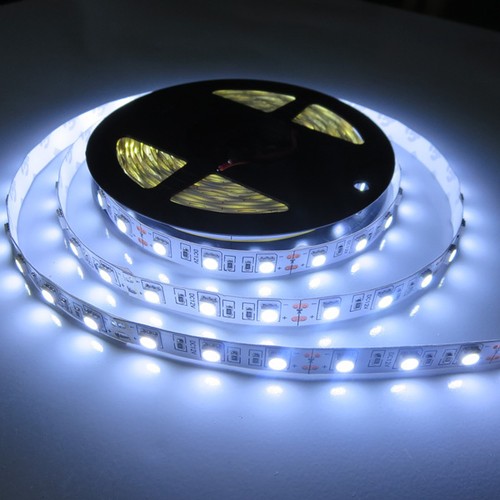

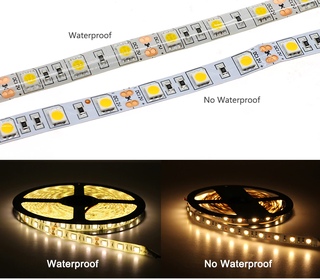

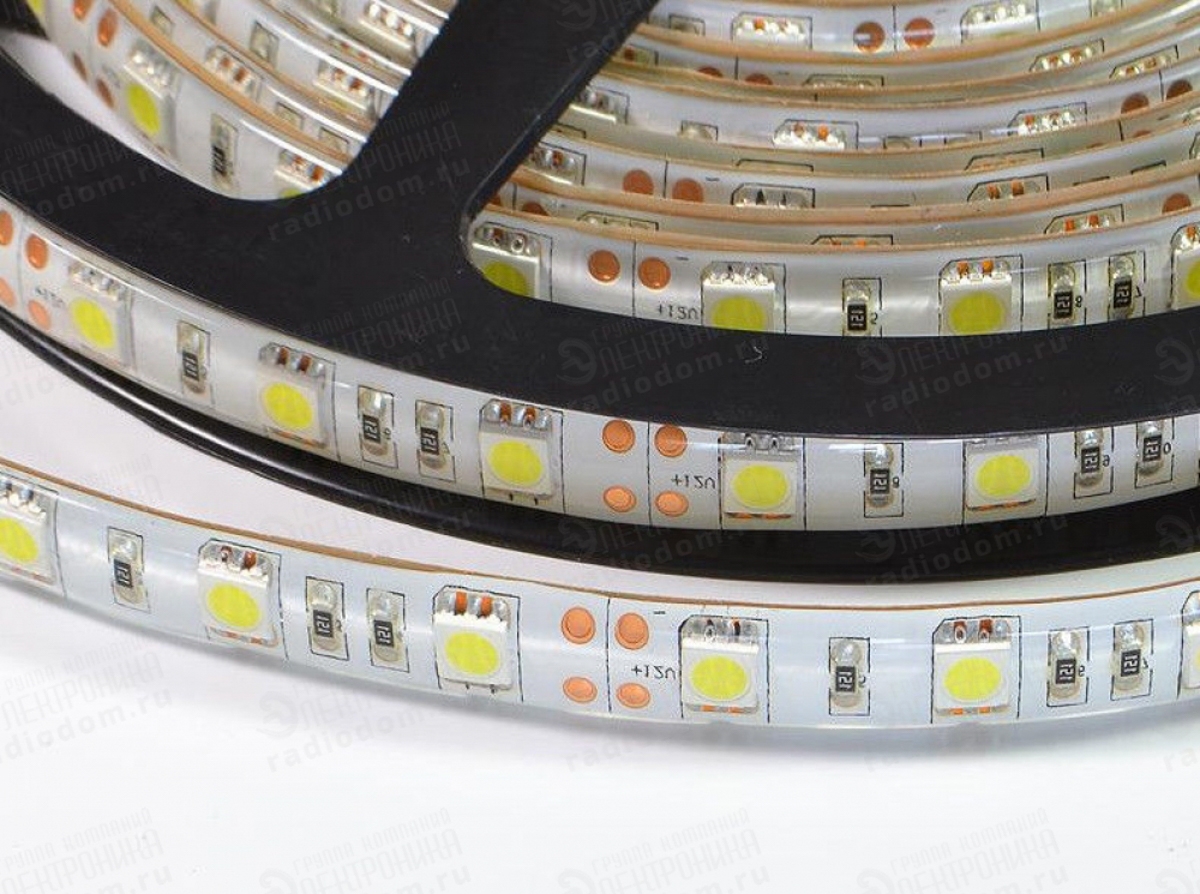

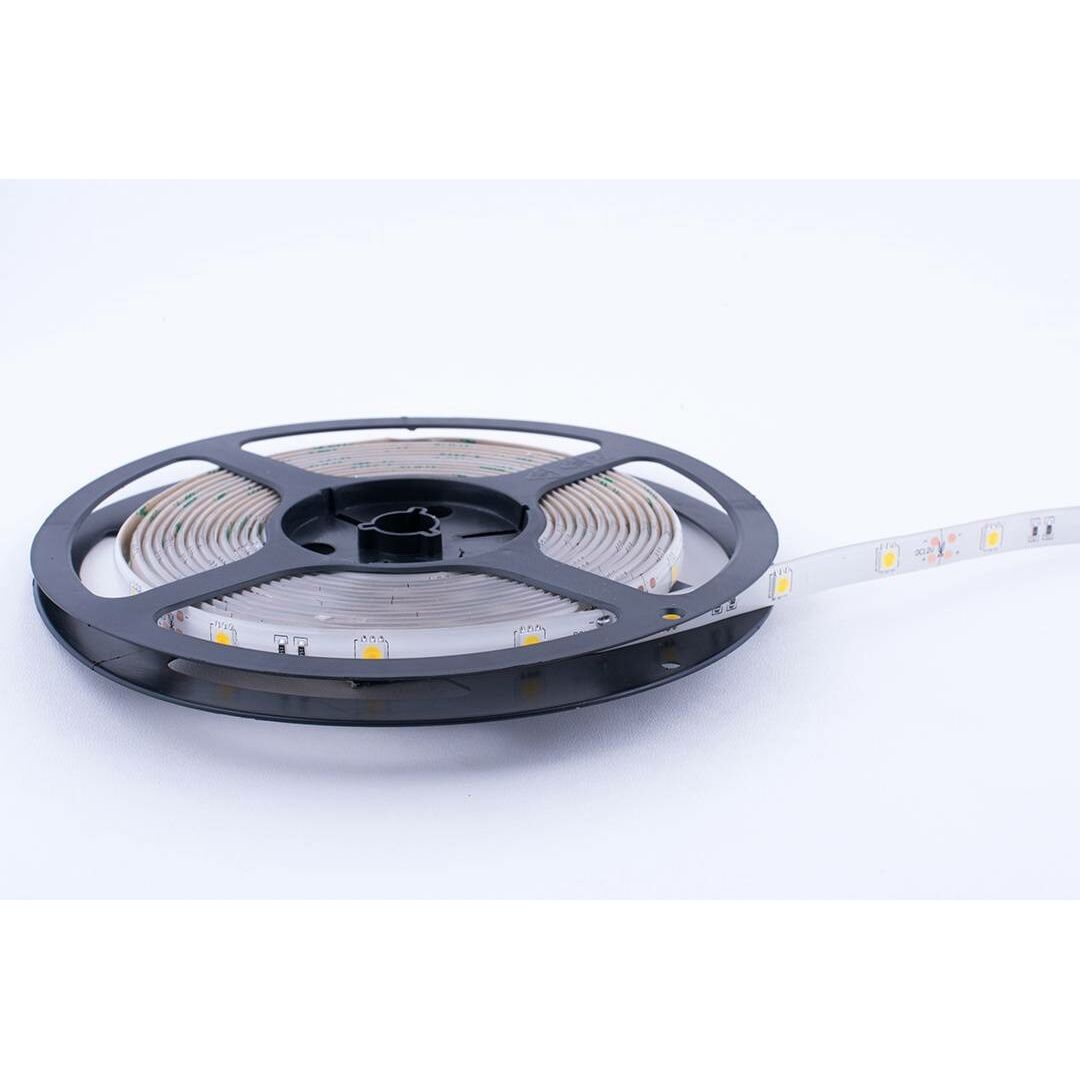

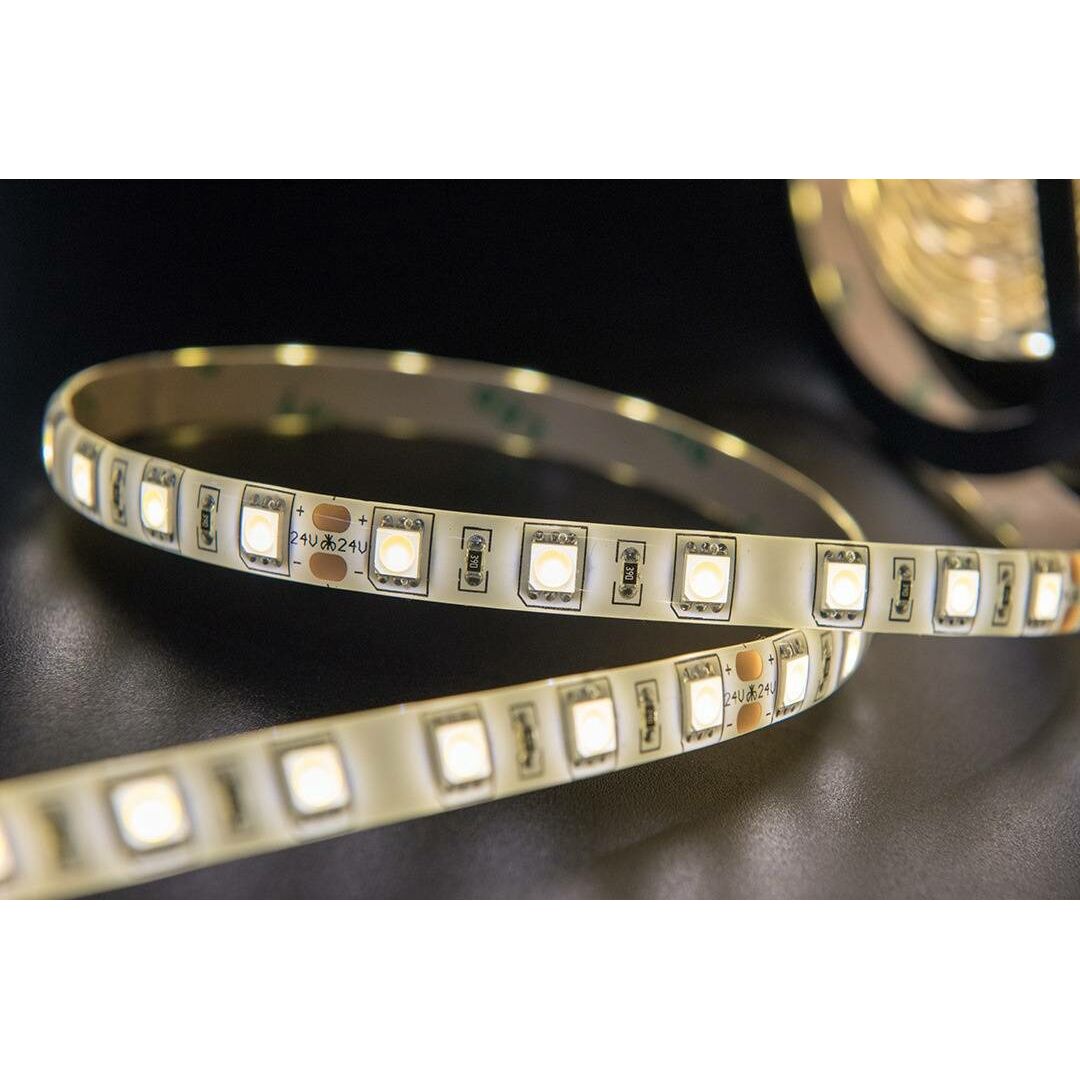

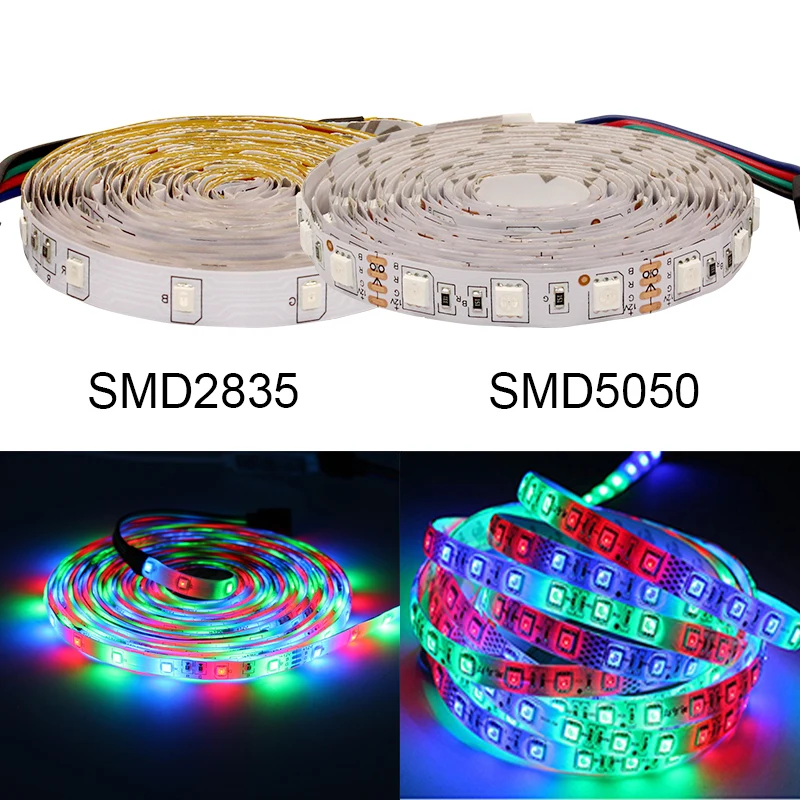

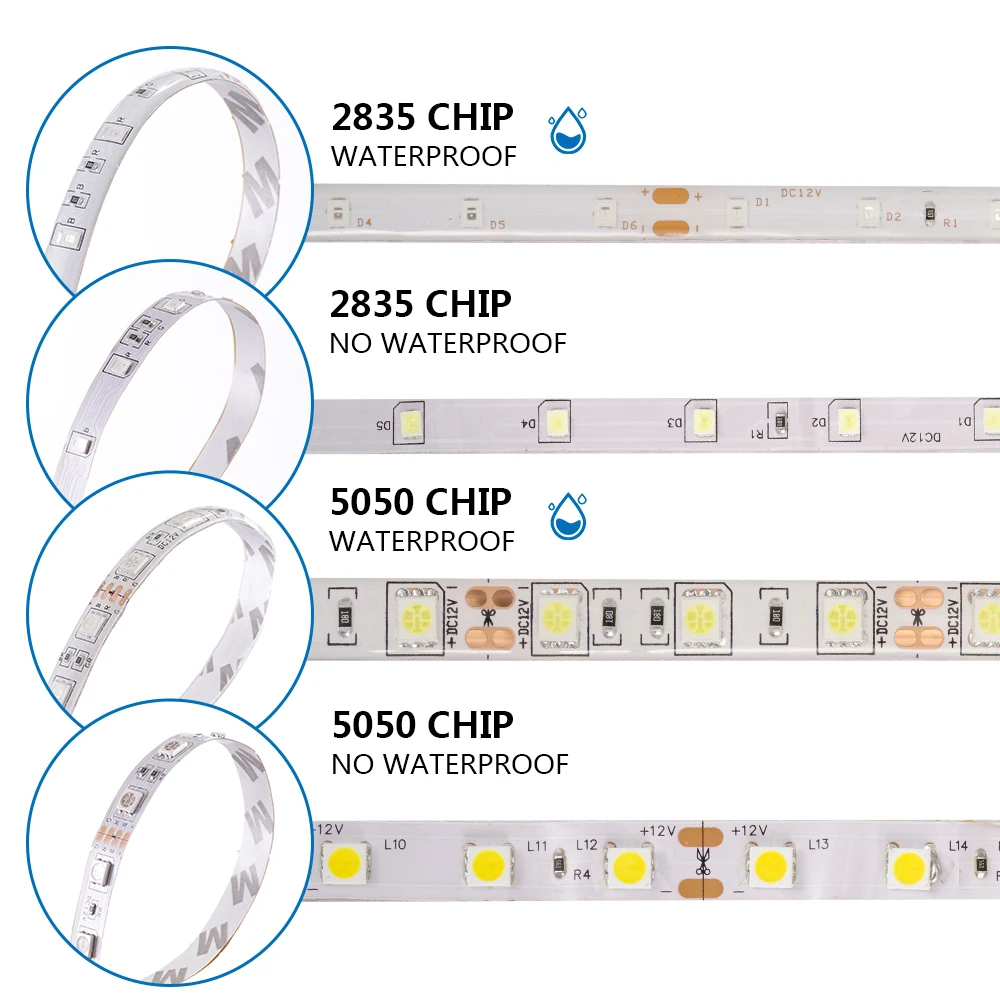

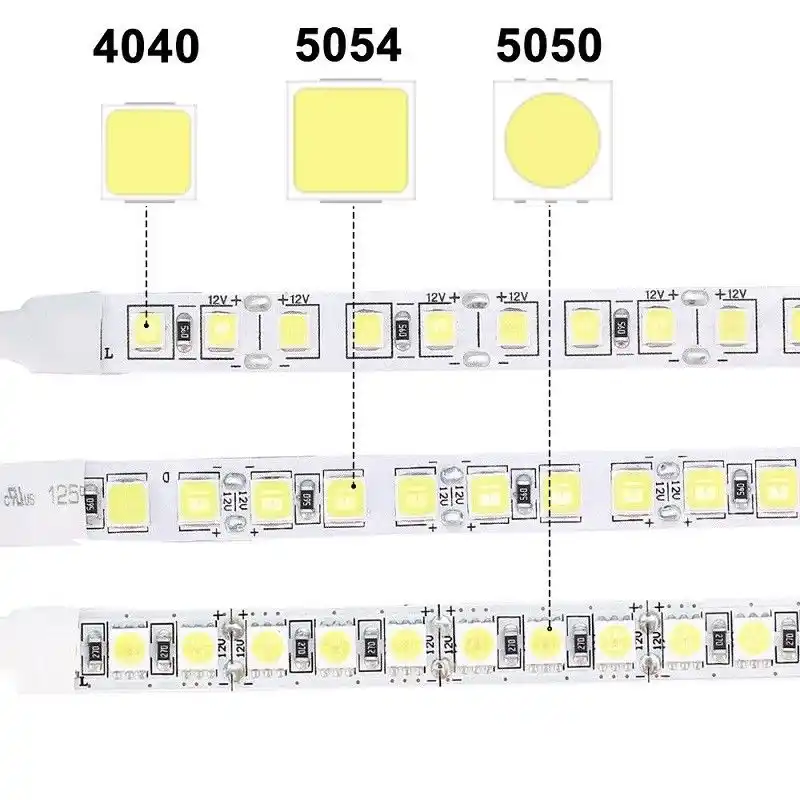

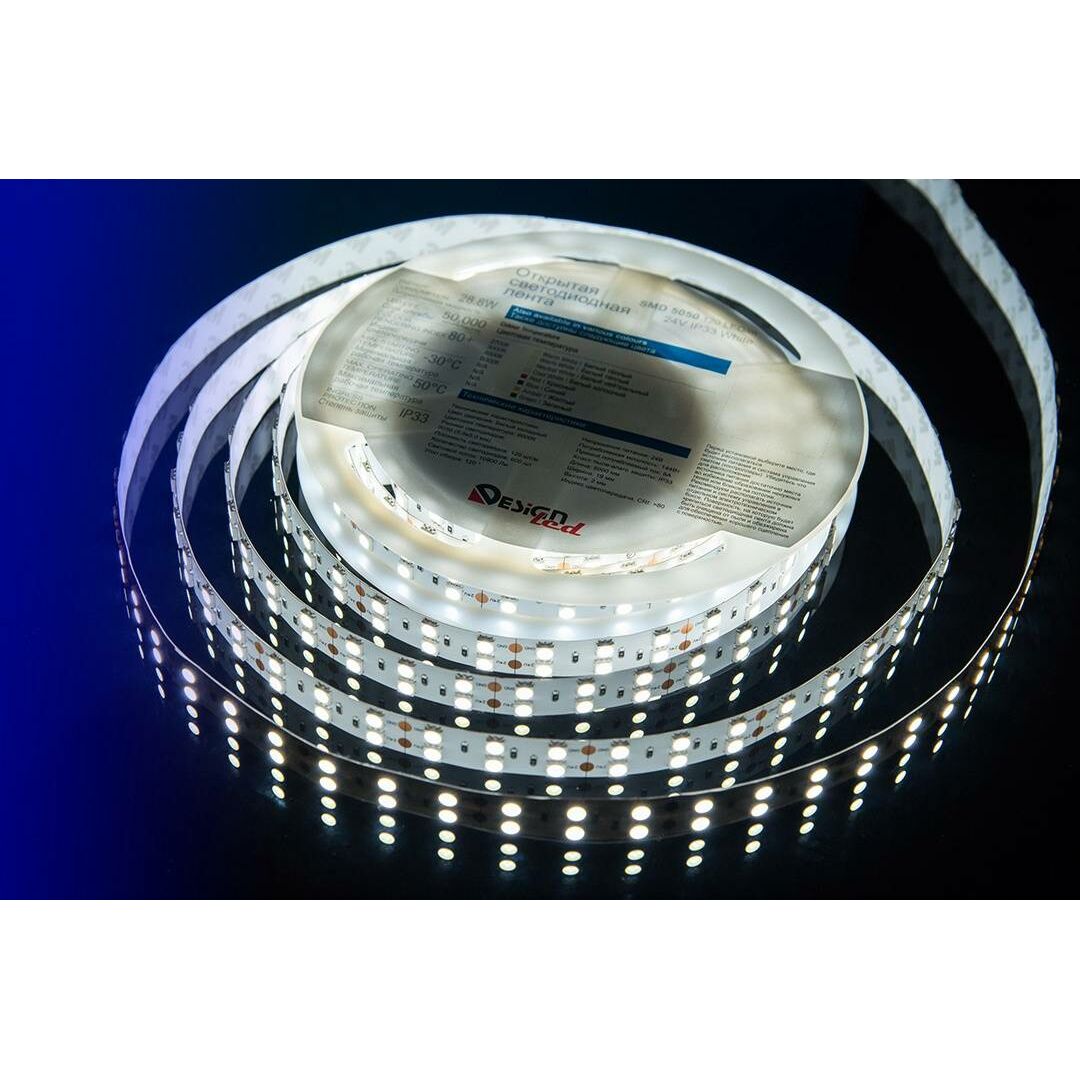

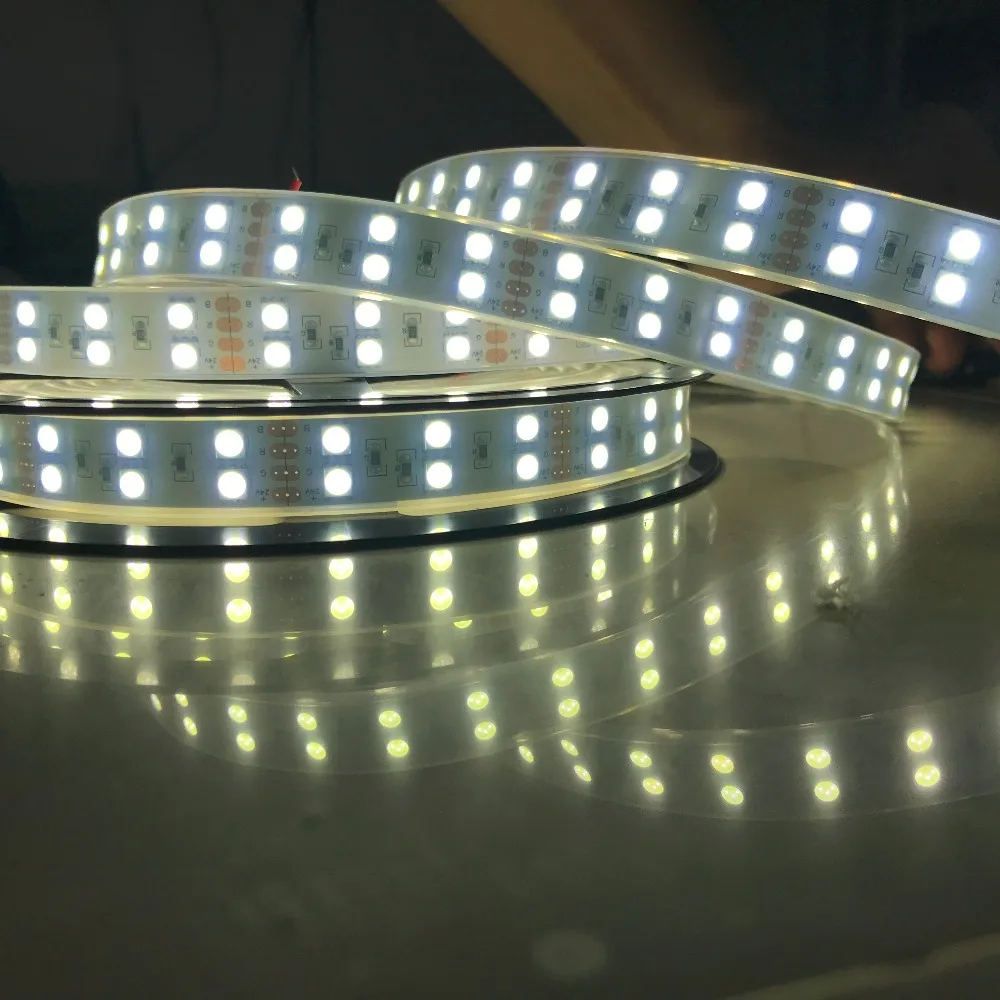

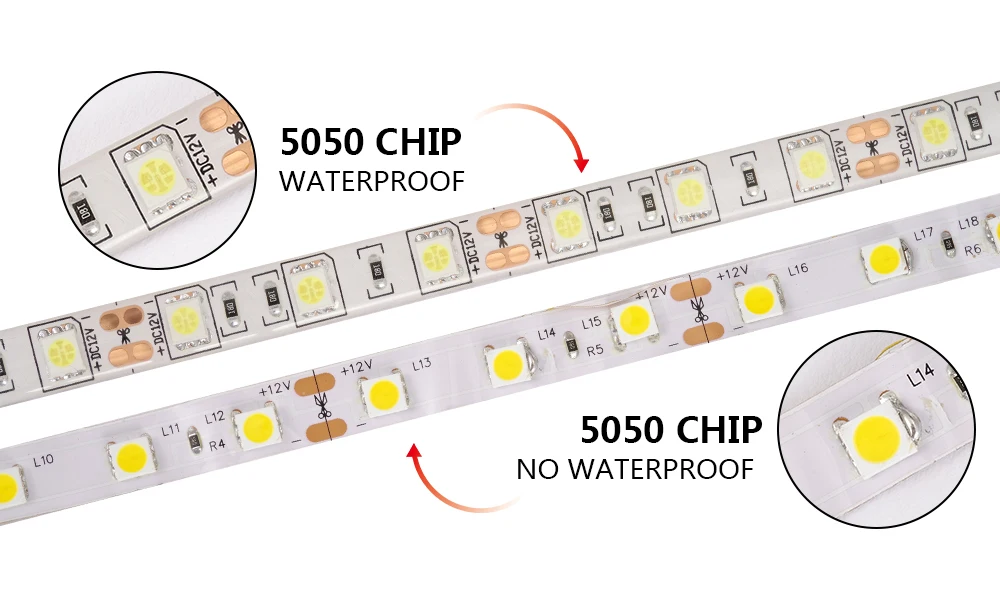

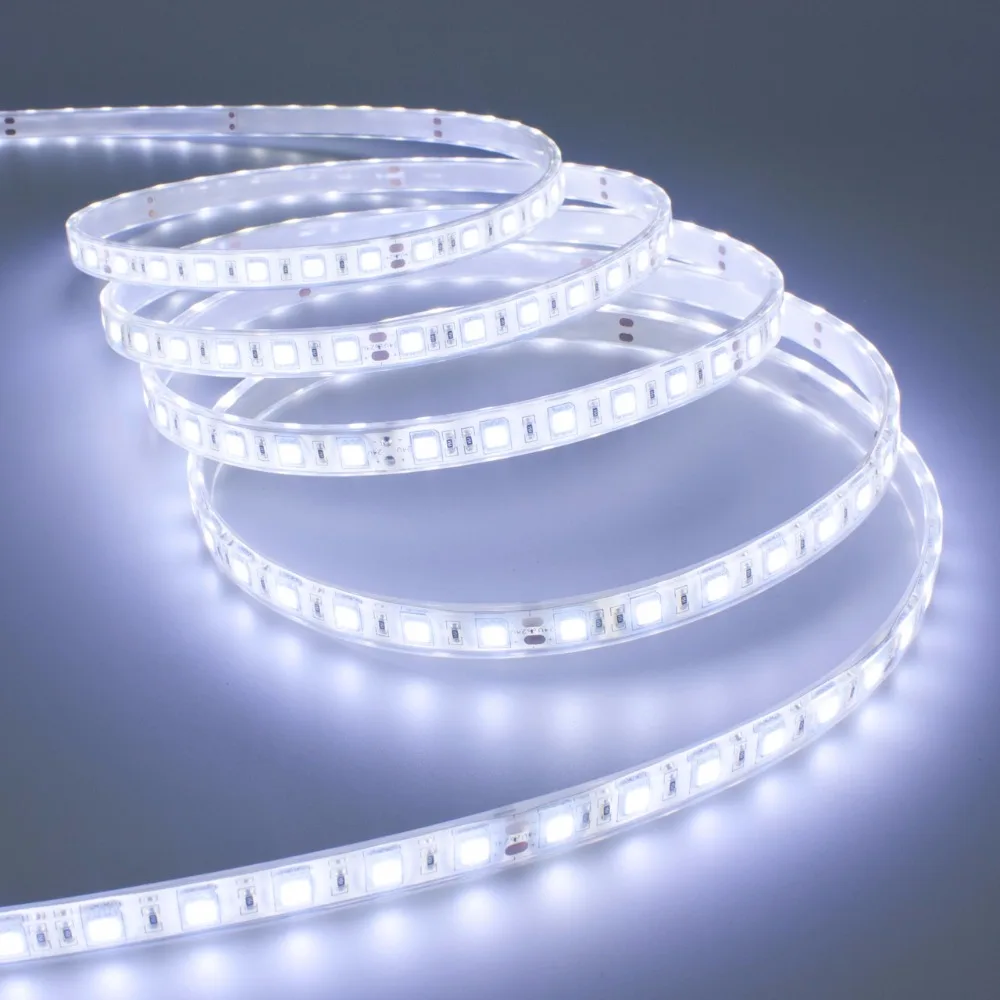

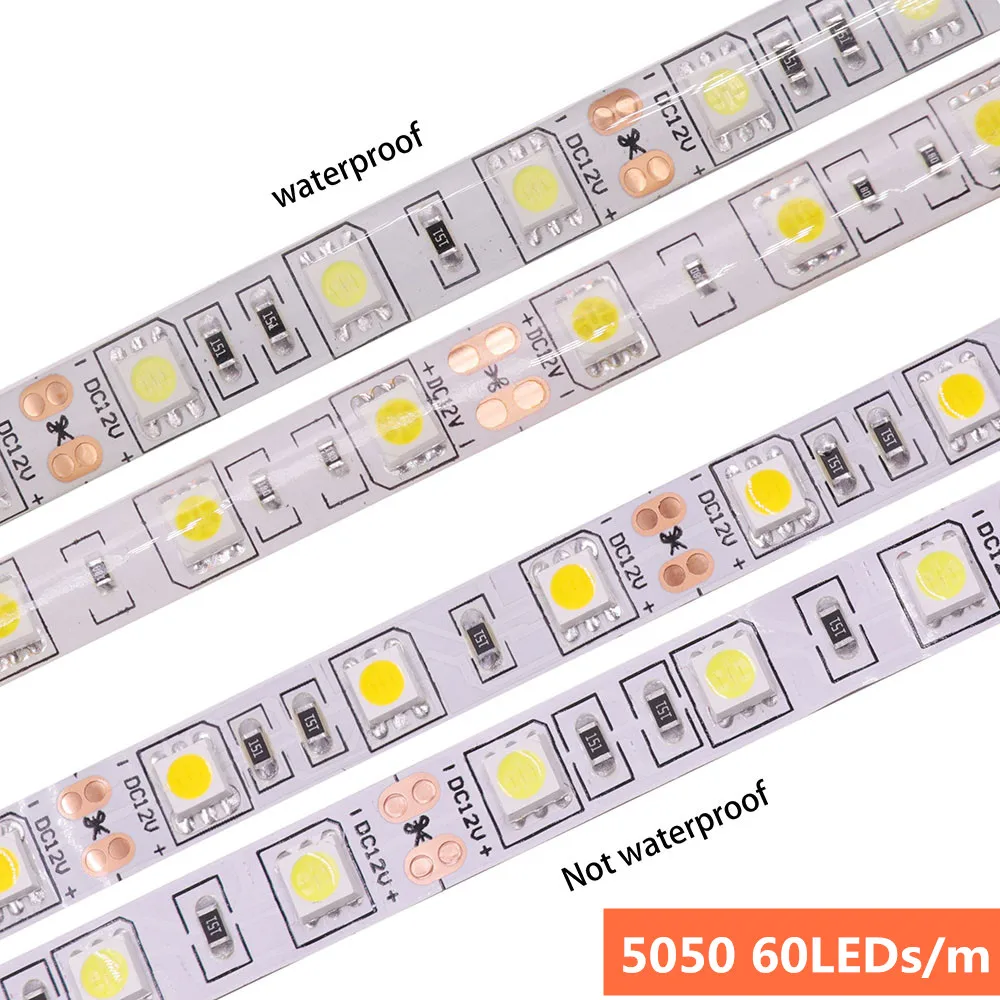

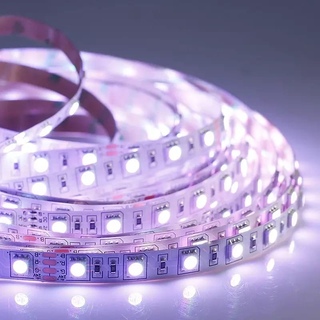

SMD 5050 светодиодная лента

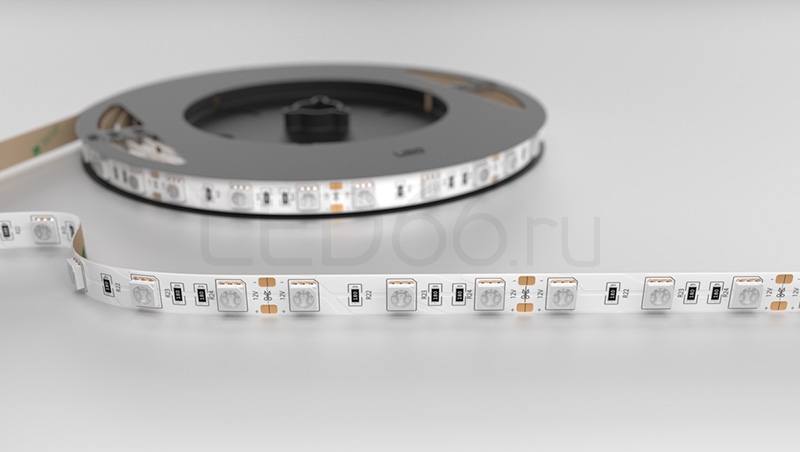

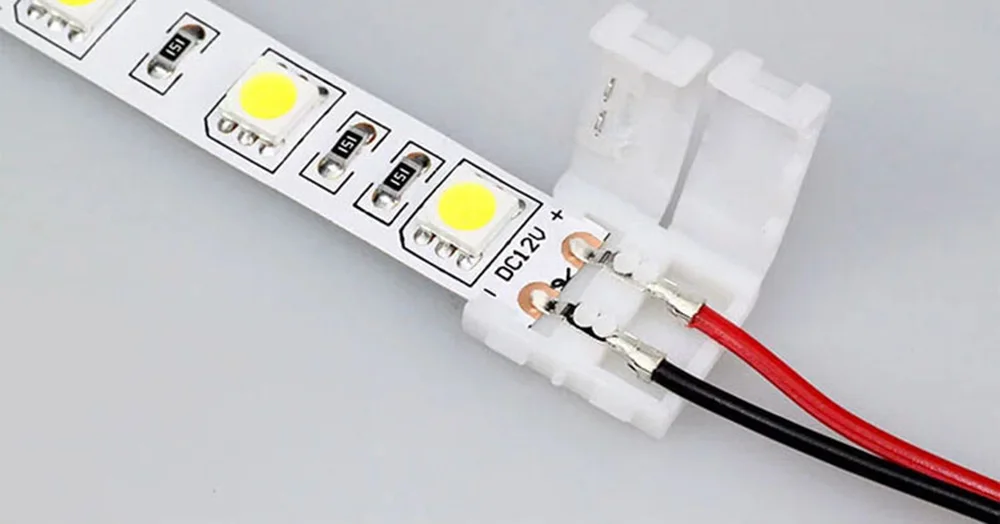

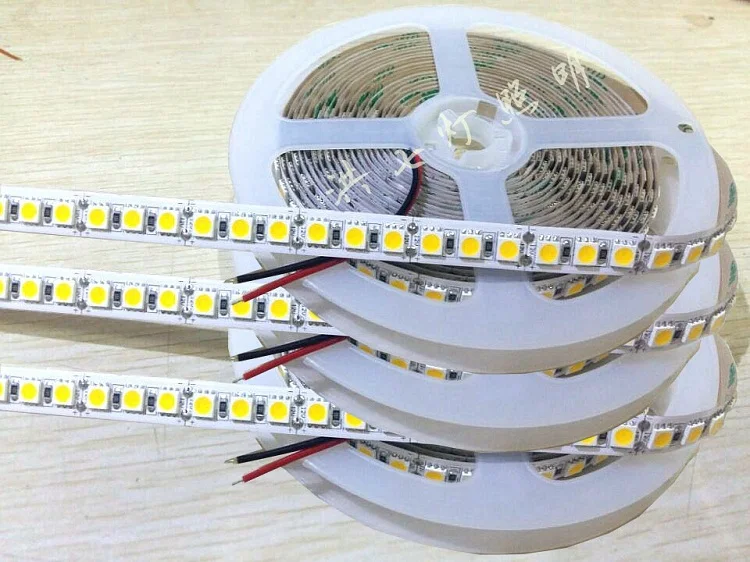

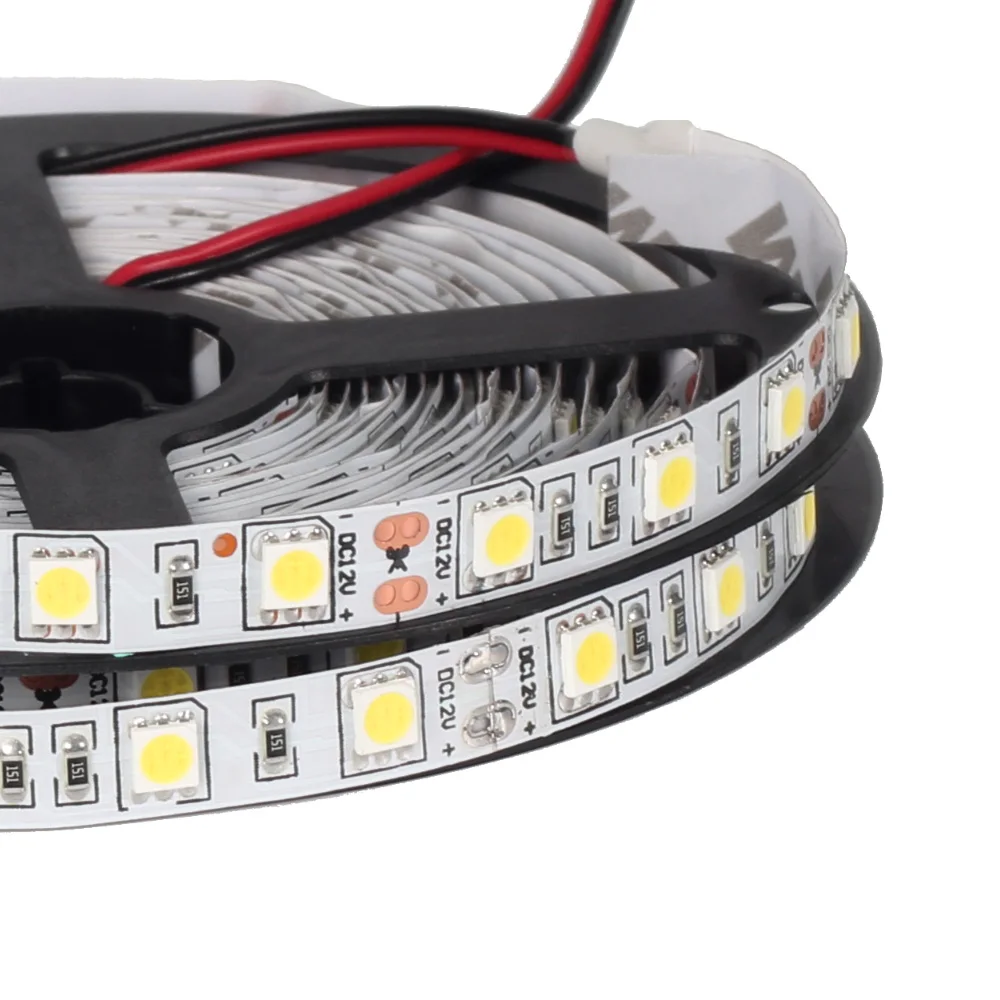

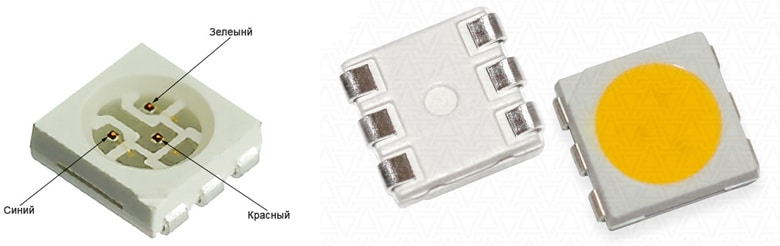

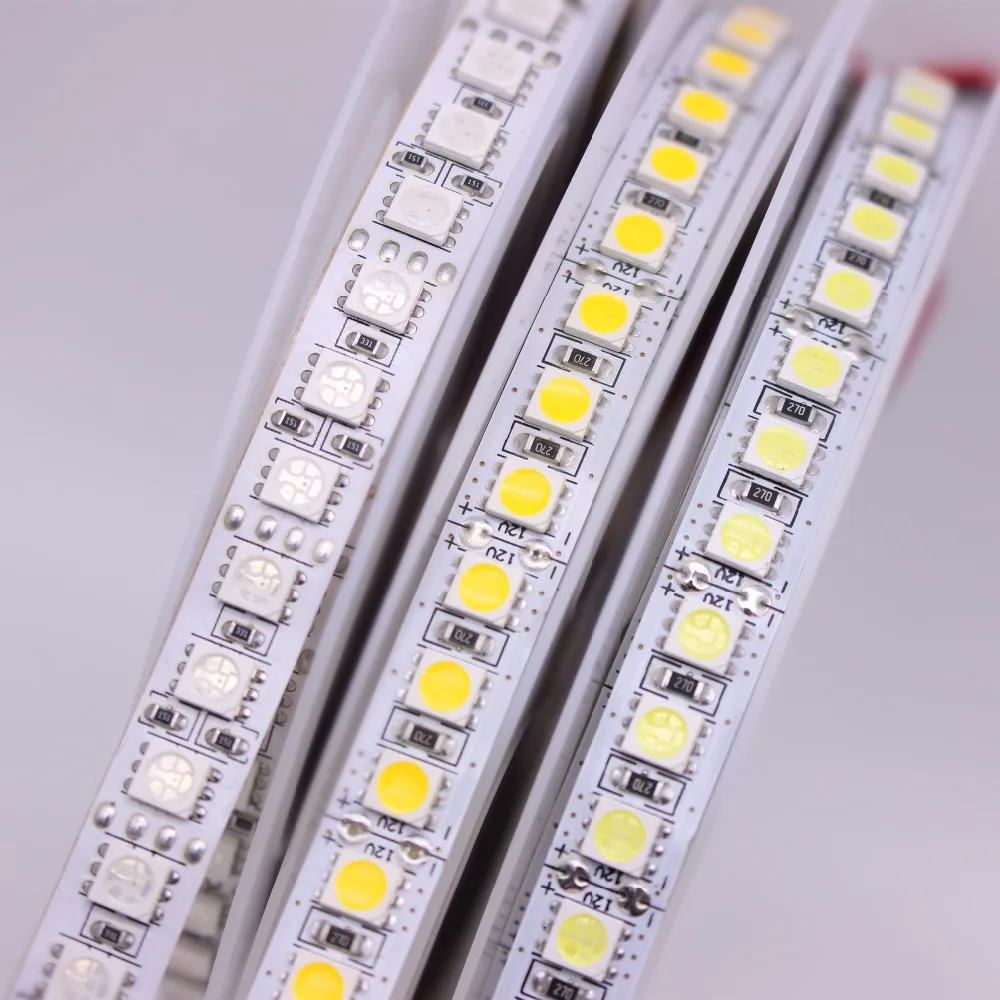

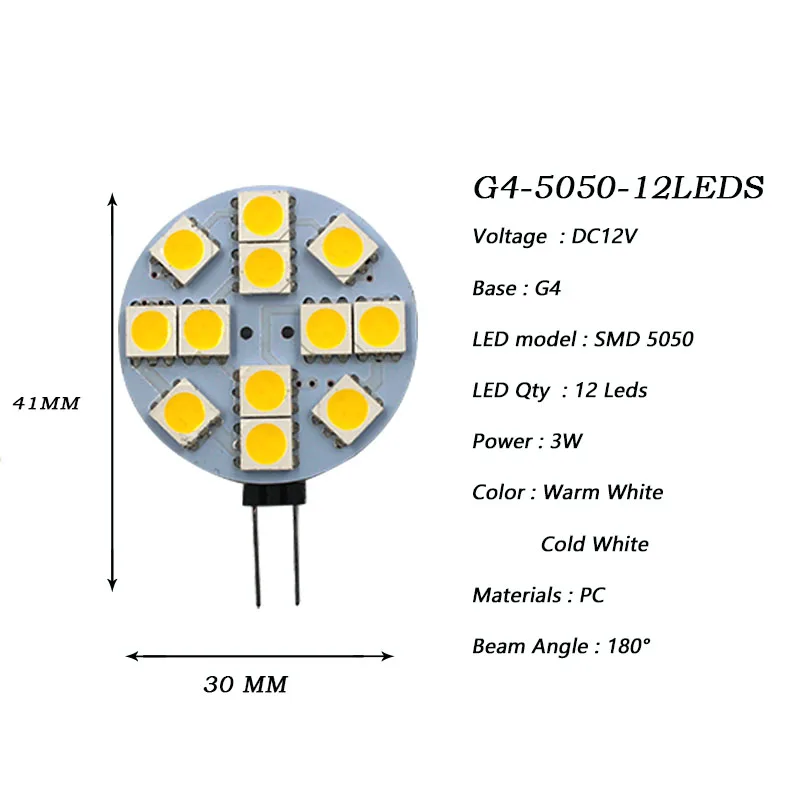

Просто посмотрите на этот светодиод, называемый так по причине размера чипа 5.0мм x 5.0мм, и увидите следующее.  На SMD 5050 три светодиода в одном блоке и они значительно ярче SMD 3528, где только один светодиод.

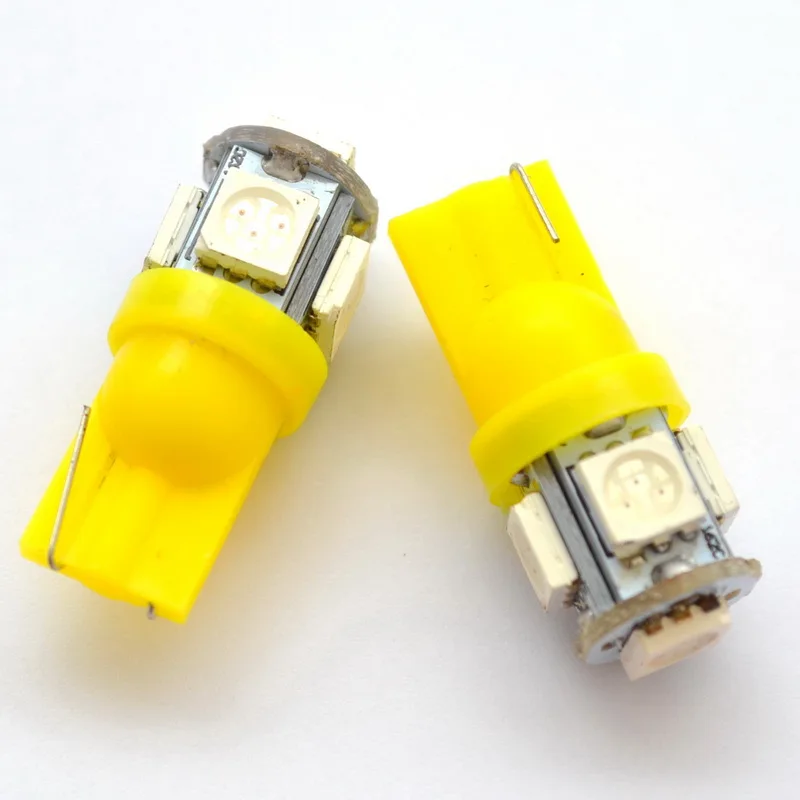

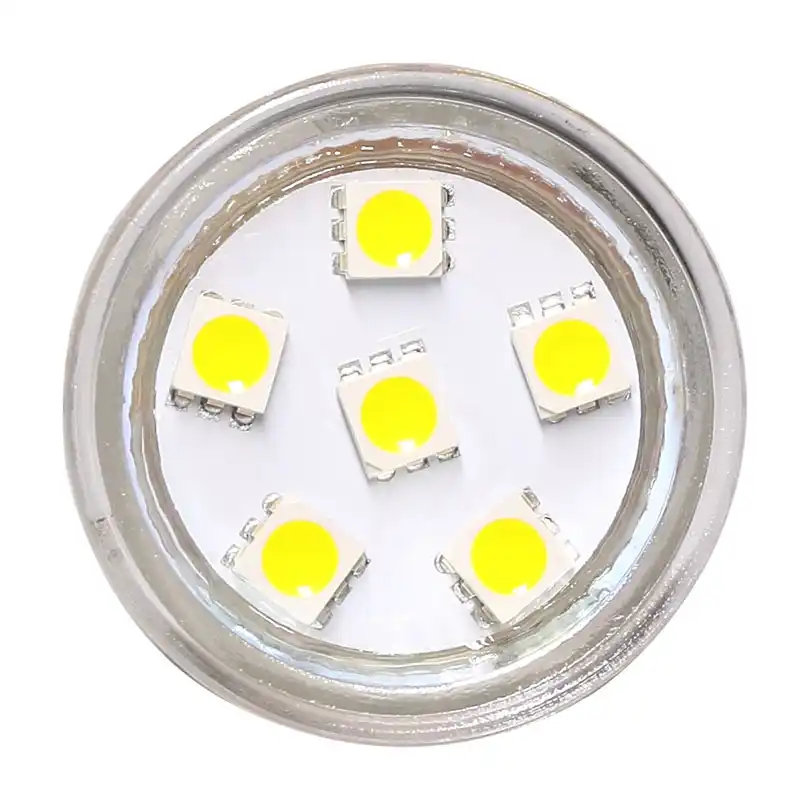

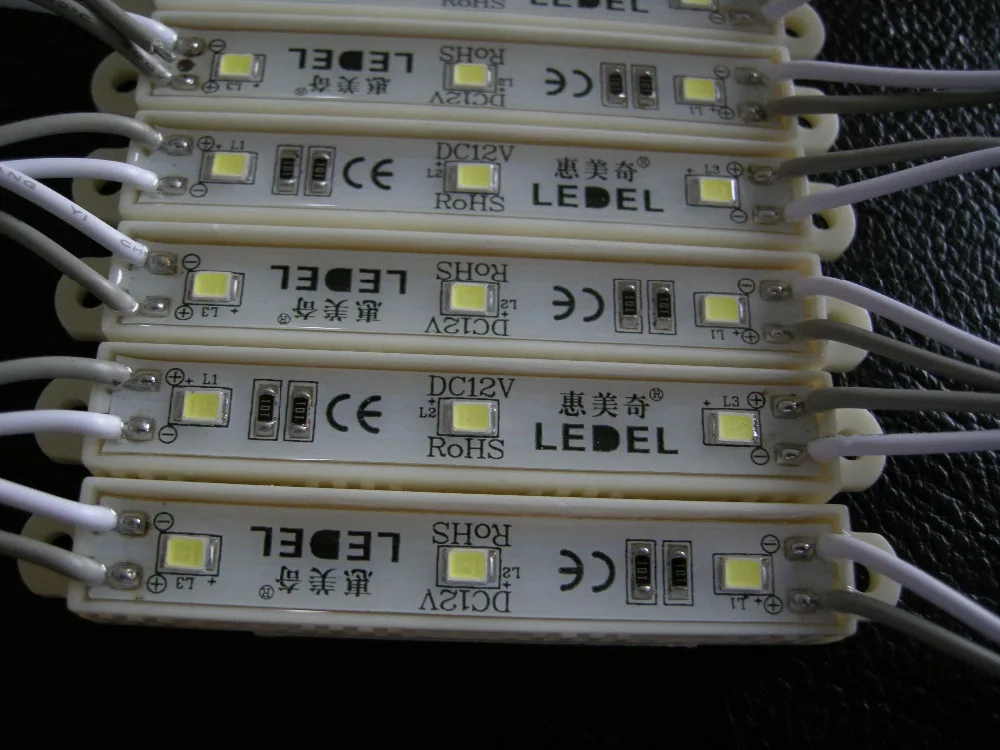

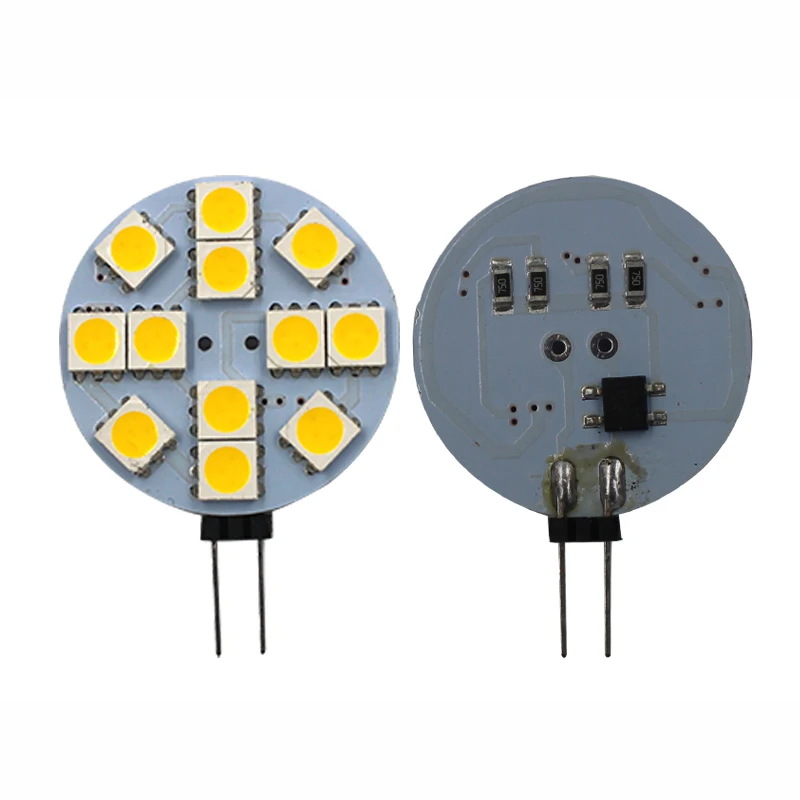

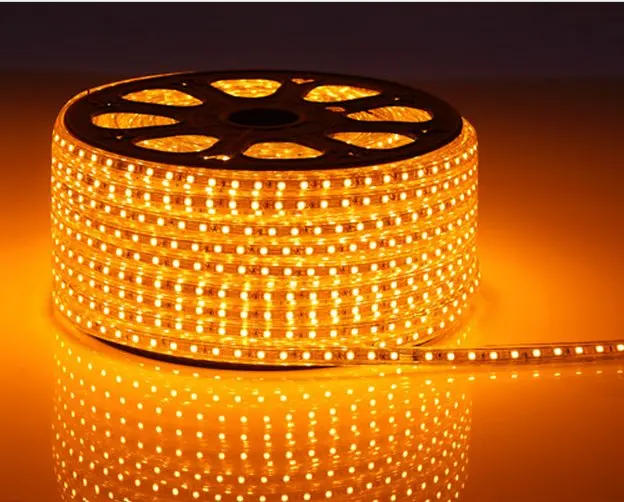

применение smd5050

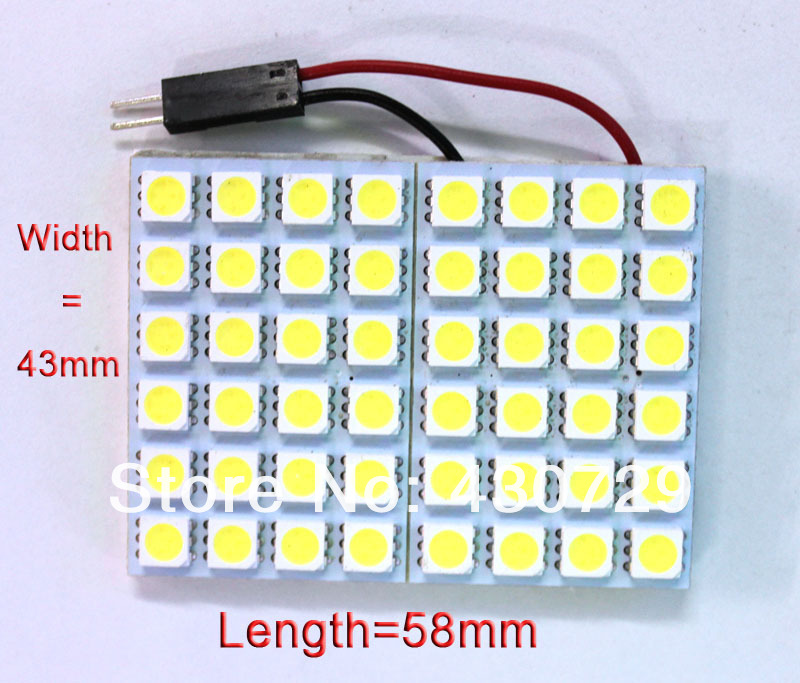

Такие светодиоды используются, когда требуется интенсивная иллюминация, особенно в формате RGB для создания разноцветного света. Теоретически SMD 5050 могут выдавать в три раза более интенсивный световой поток, чем 3528 и, таким образом, 5050 LED более приспособлены для освещения рассеянным светом. Однако, поскольку светодиоды SMD 5050 больше по размеру, их применение может быть ограничено размером печатной платы. Несмотря на то, что они производят больше тепла, чем меньшие по размеру светодиоды, выделятся тепловой энергии существенно меньше, чем от других источников света. Эти светодиоды требуют более тонкой печатной платы для отведения тепла.

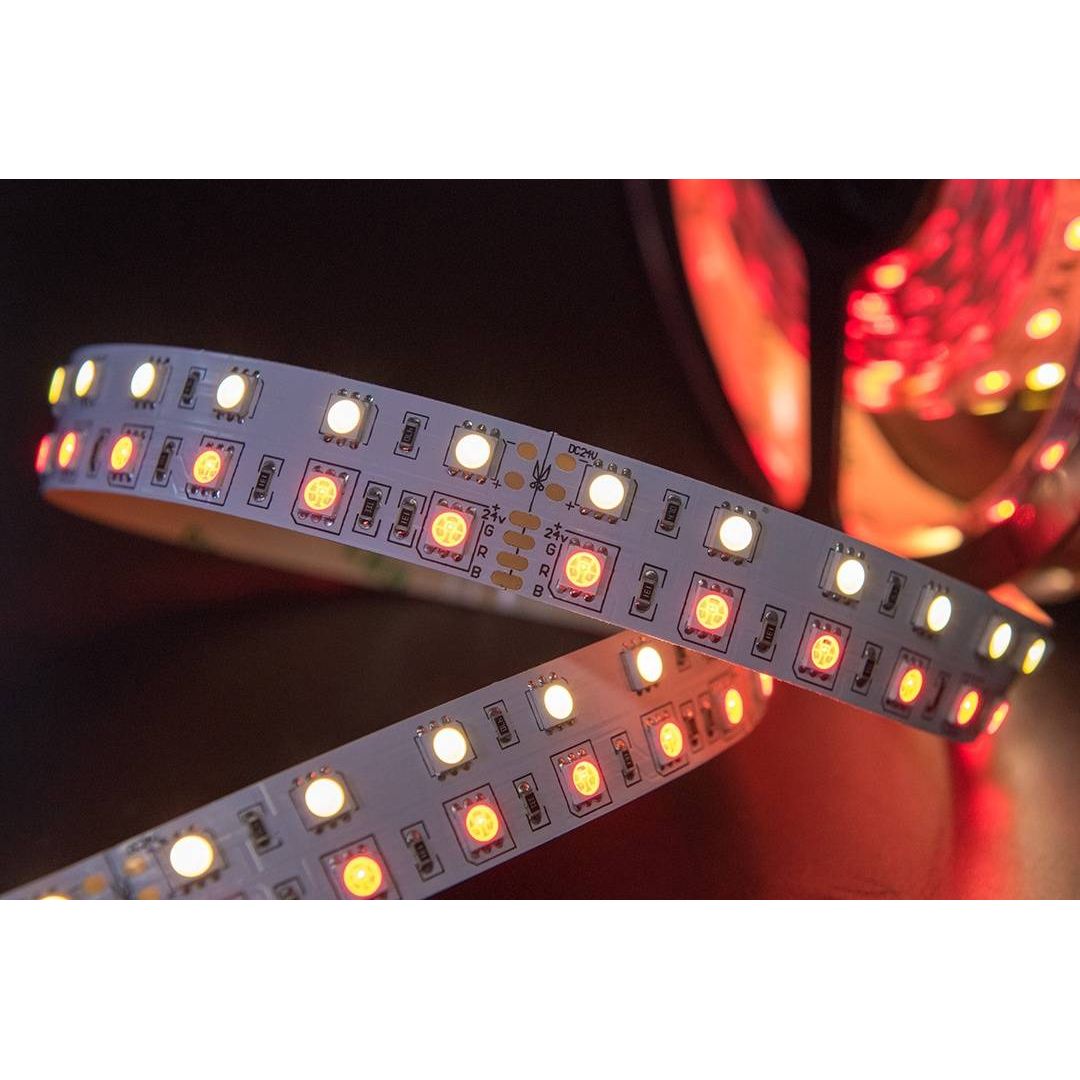

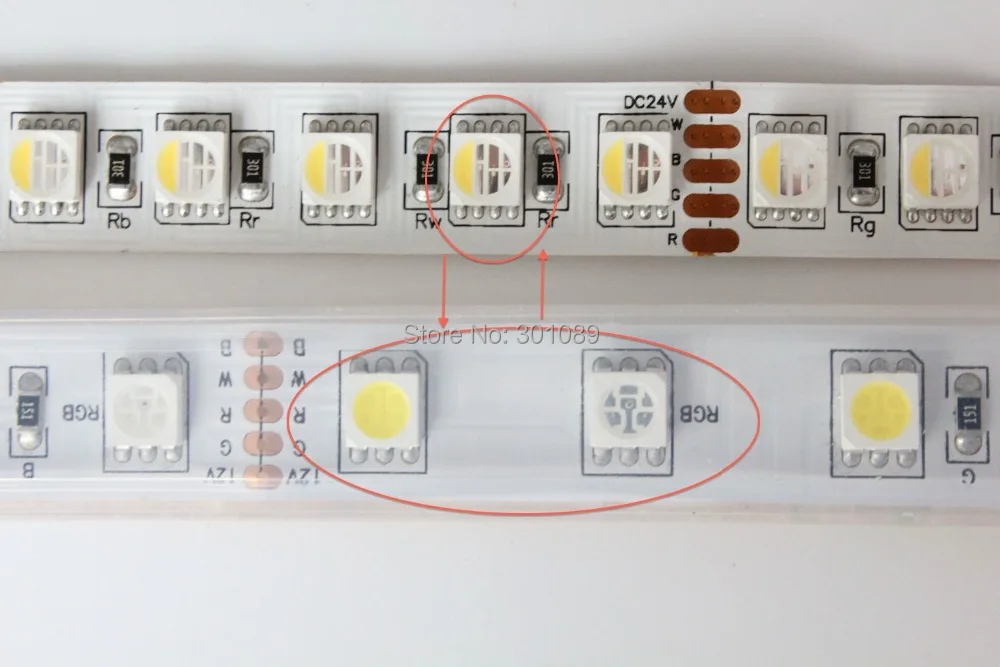

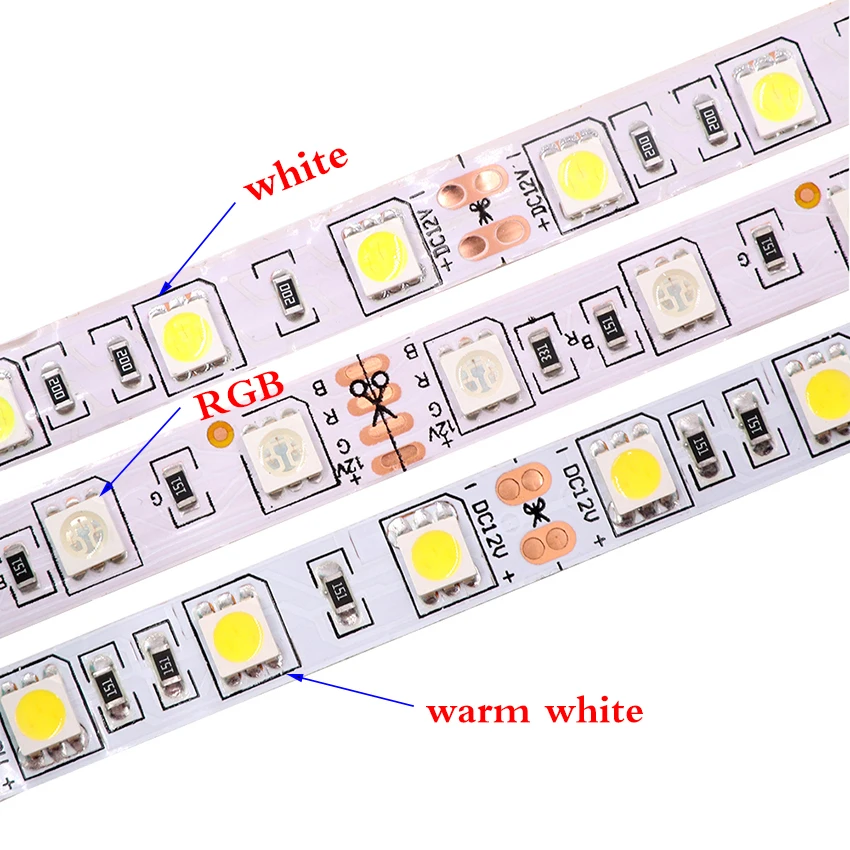

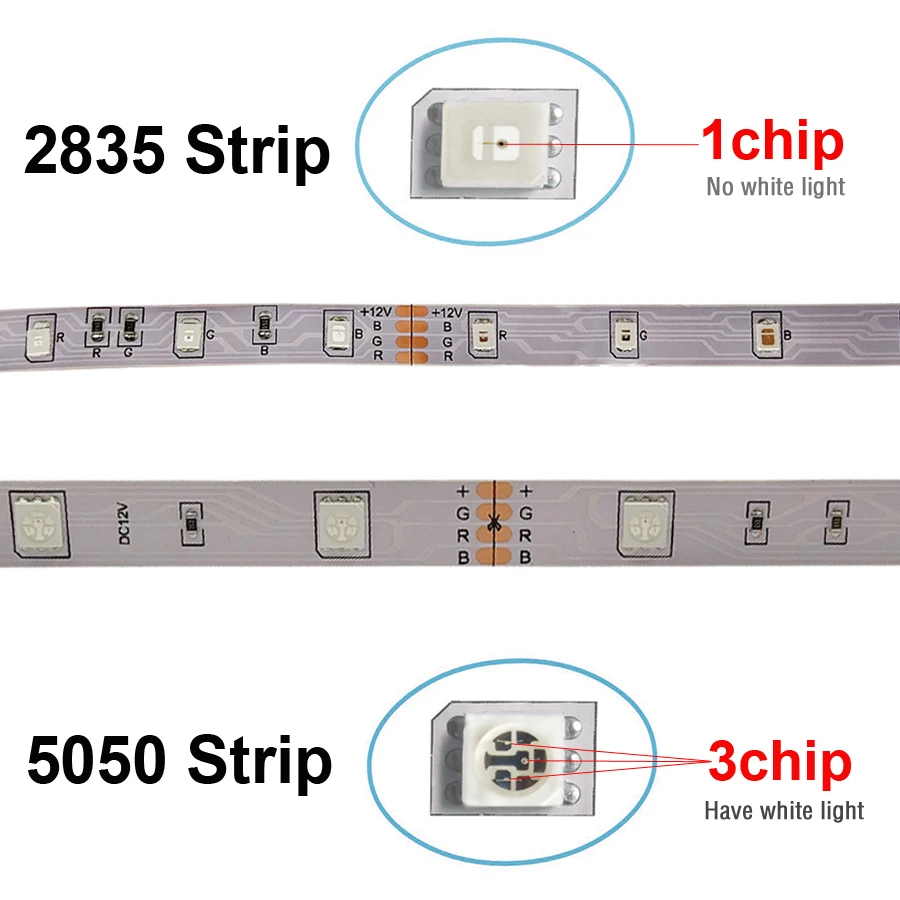

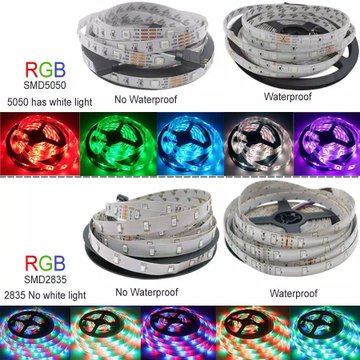

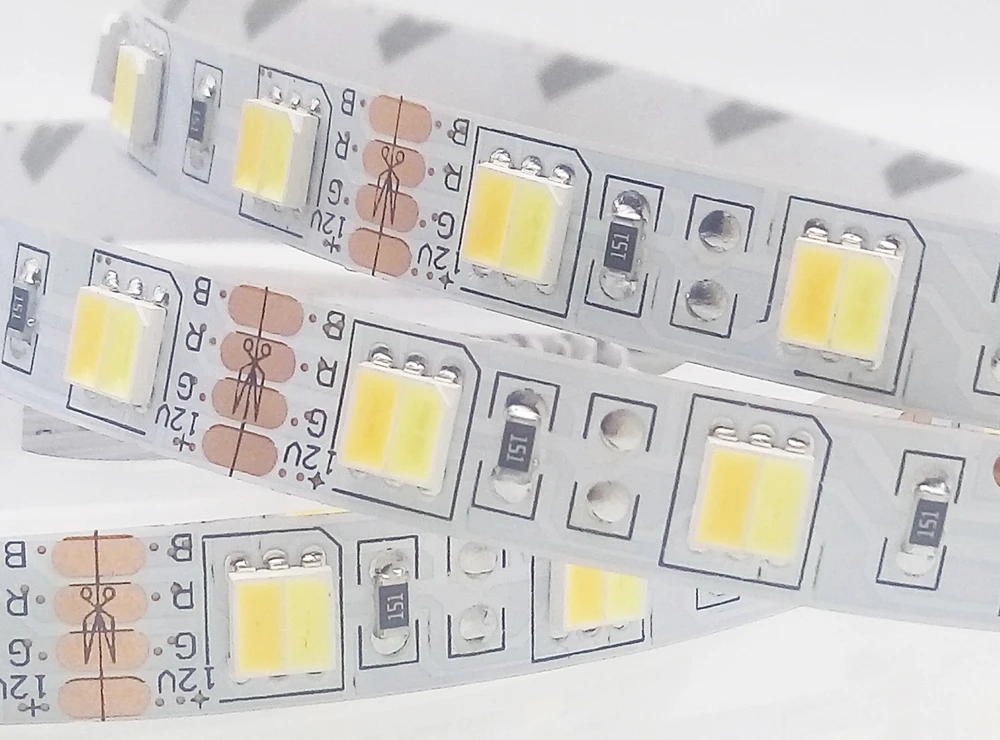

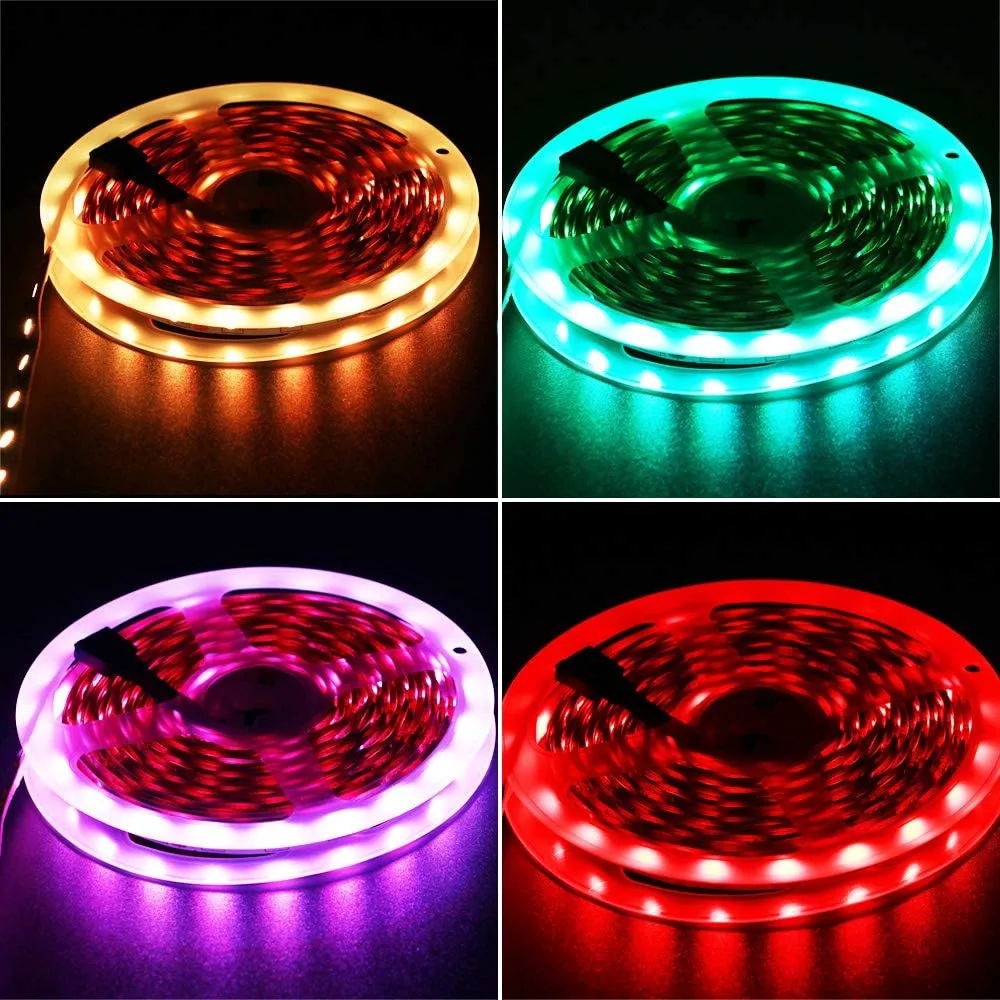

SMD 5050 отличаются от SMD 3528 тем, что могут сочетать три разноцветных светодиода (RGB) для создания миллионов цветовых вариаций. Хотя СМД 5050 могут использоваться и для одноцветного применения, их наиболее целесообразно применять в формате RGB, а 3528 более подходят для подсветки одним цветом.

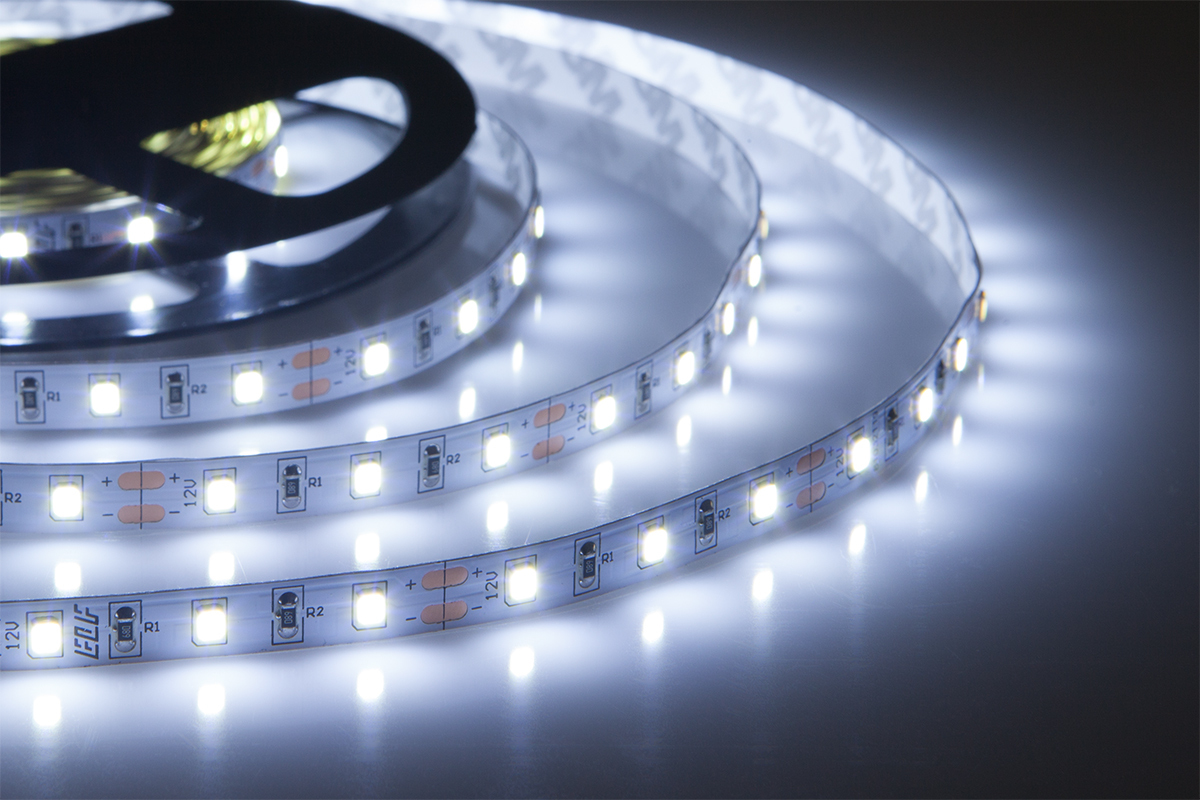

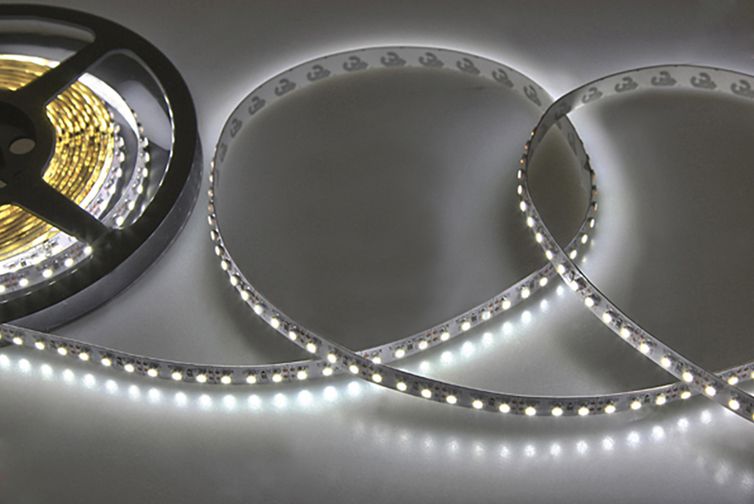

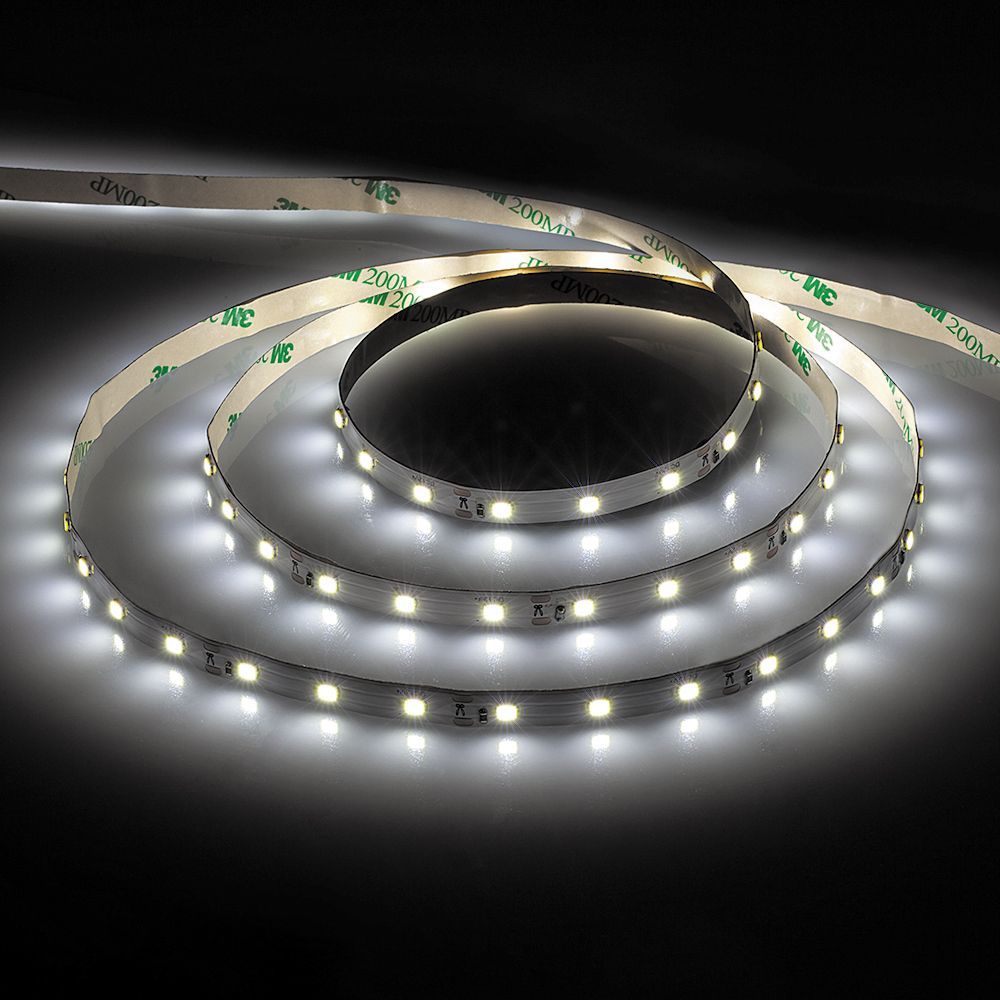

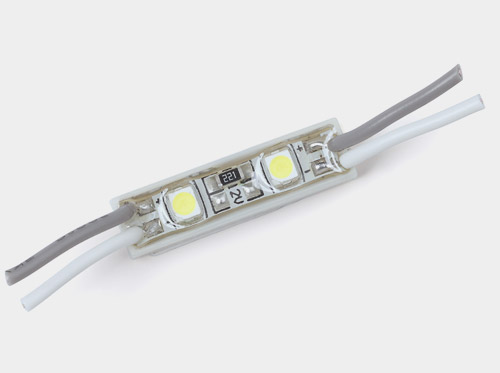

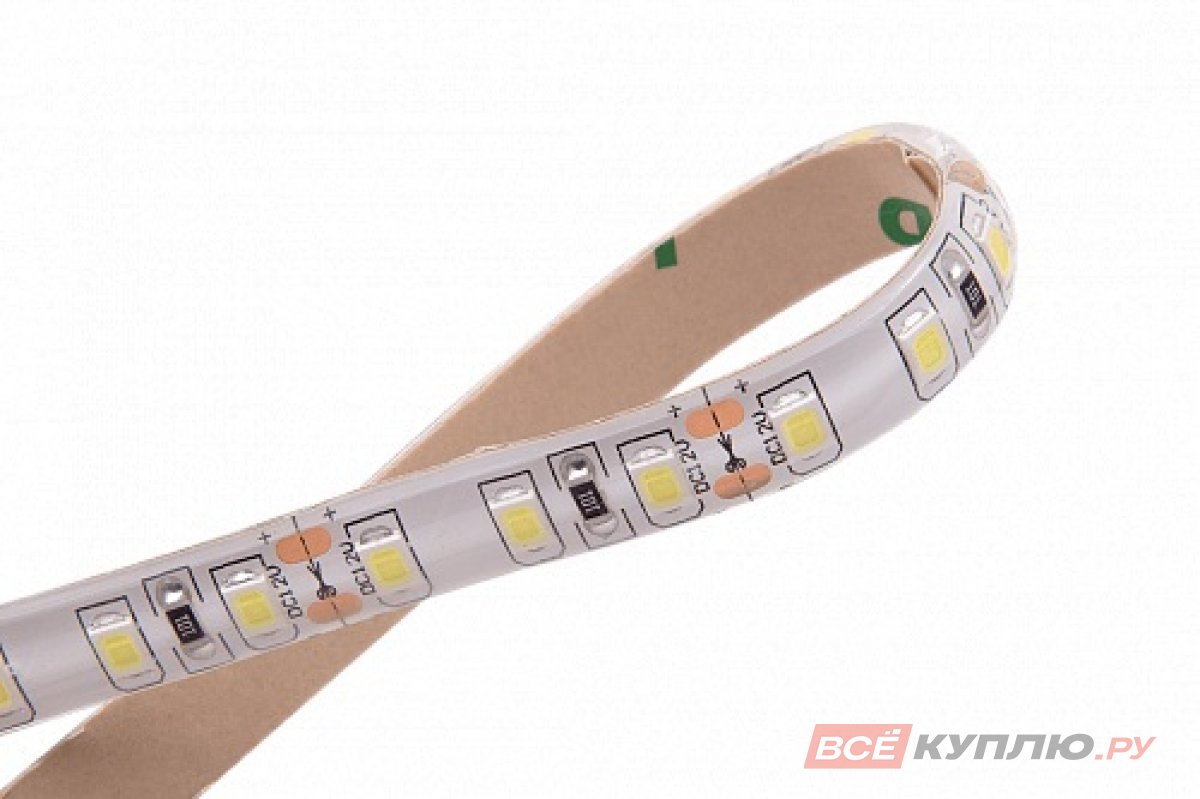

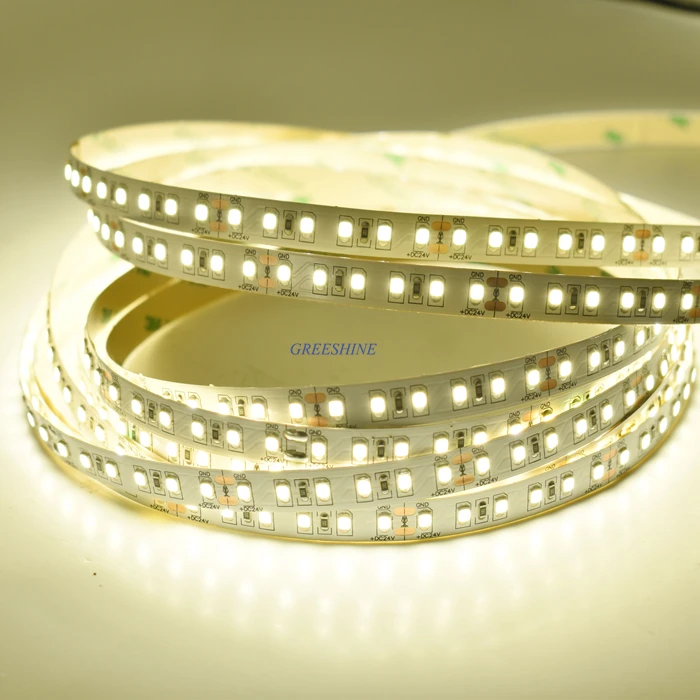

SMD 3528 LED светодиодная лента

Светодиоды SMD3528 названы так по причине размера чипа 3. 5мм * 2.8мм. Эти светодиодные чипы (один светодиод на чип)достаточно яркие, но не такие яркие как 5050.

Эти светодиоды идеально подходят для декоративной подсветки телевизора, акцентного освещения, освещения потолочного молдинга и картин, подсветки столов, баров и т.д.

SMD 3528 LEDs могут быть более привлекательны по цене, но проигрывают 5050 в яркости. При покупке световой ленты с SMD светодиодами необходимо сравнить сколько светодиодов расположено на метр и принимать решение исходя из сравнения реальной яркости всех светодиодов вместе на определенном отрезке и цены.

Варианты применения светодиодов SMD 3528:

применение smd 3528

вариант применения светодиодной ленты 3528

_____________________________________________________________________________

Какие же выбрать светодиоды 5050, 3528, 3020, 3014, или какие-либо другие?
Необходимо исходить из размера светодиода и нужного количества светодиодов в зависимости от целей проекта.

 Мы рекомендуем проанализировать ваш проект и ответить на следующие вопросы:

1. необходимо ли акцентное освещение, основное освещение, многоцветное освещение со сменой цветов?

2. диммируемое освещение или нет?

3. какой цвет необходим?

4. нужен ли высокий индекс цетопередачи (CRI index, этот индекс определяет, насколько будут естественно выглядеть цвета в помещении)?

5. какая яркость необходима?

При приобретении светодиодов обратите внимание на следующее:

1. сколько светодиодов на бобине и сколько совокупно люменов выдает светодиодная лента?

2. обратите внимание на индекс цветопередачи — он должен быть не менее 80 (хороший уровень, более 90 считается очень хорошим уровнем)?

3. сколько ватт потребляет лента?

Если продавец не располагает соответствующей информацией, попробуйте найти ее в спецификациях производителя.

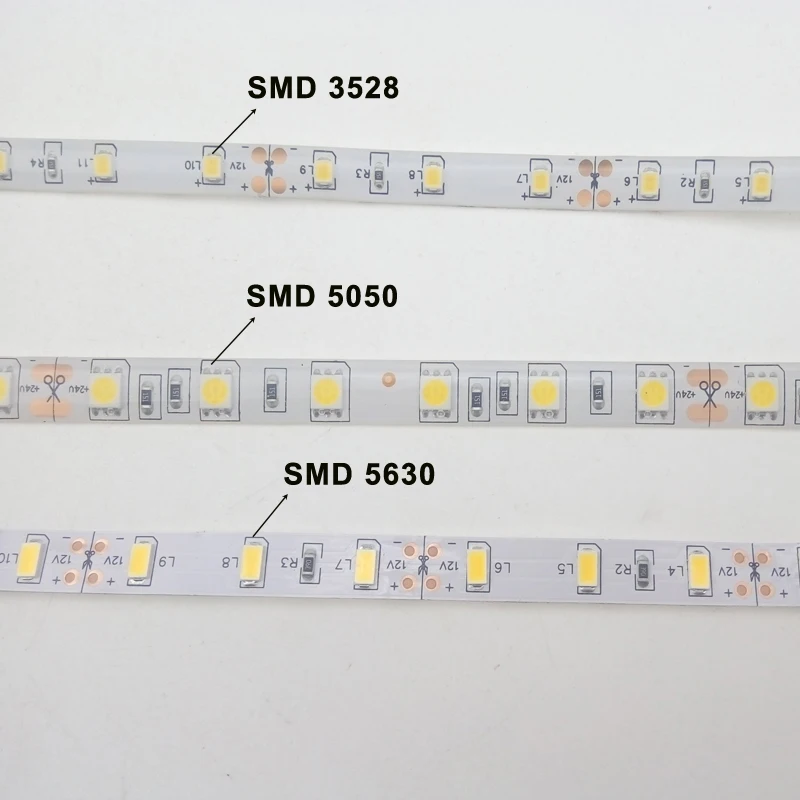

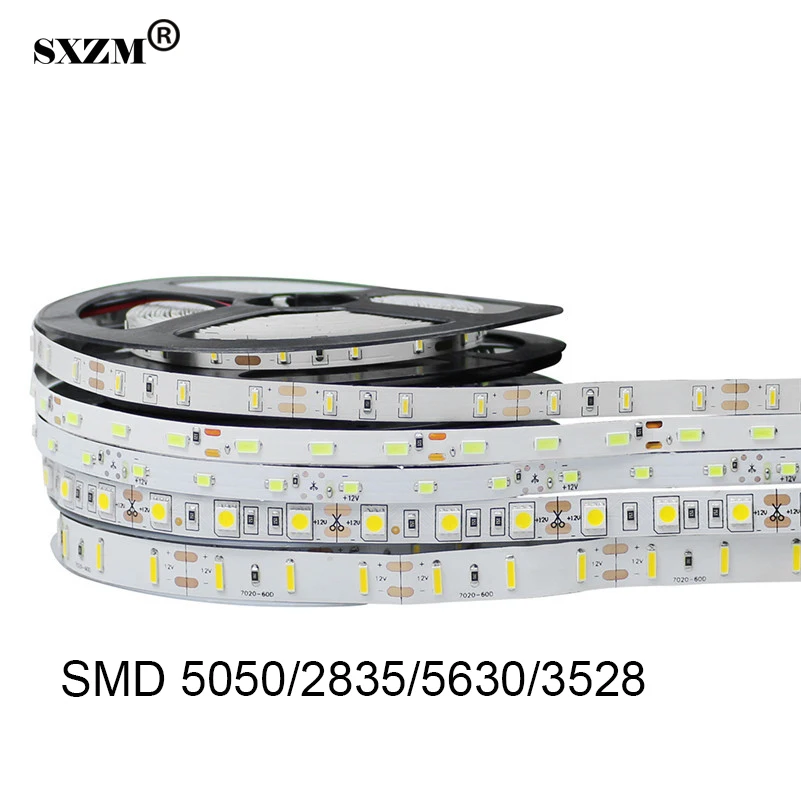

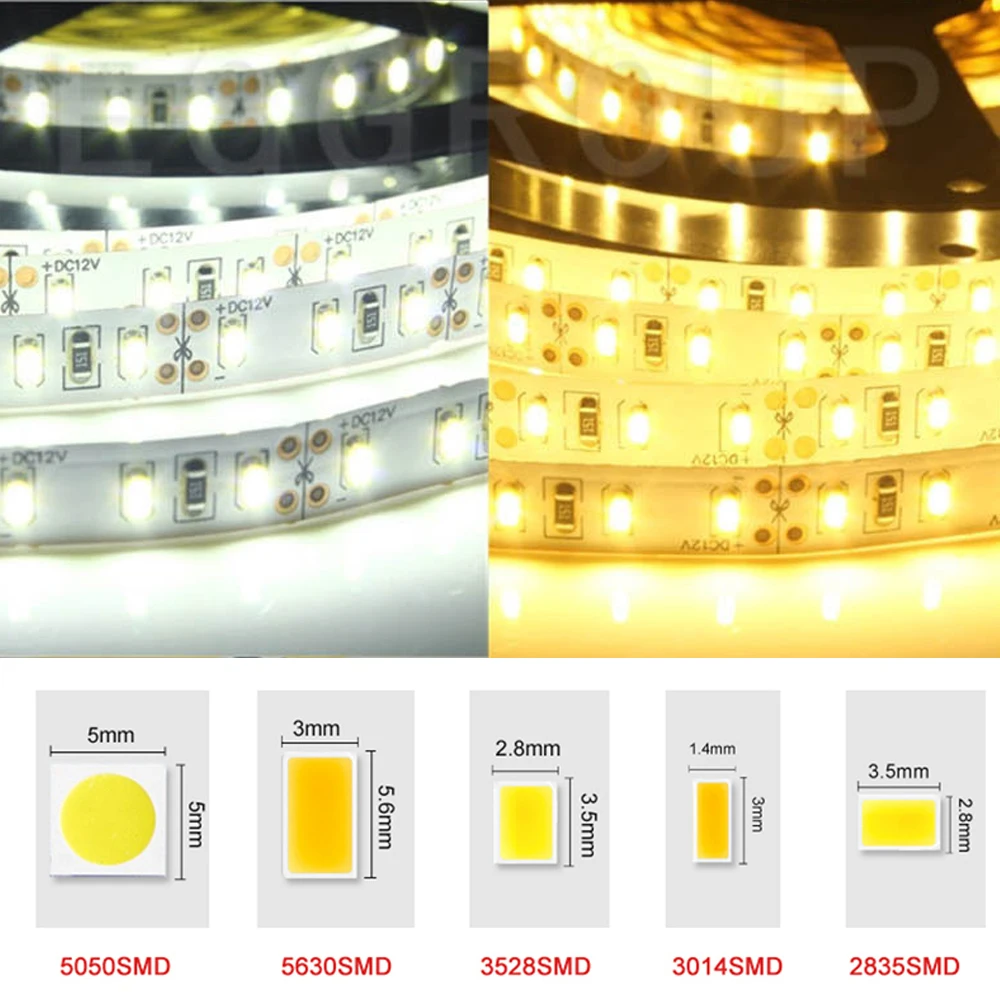

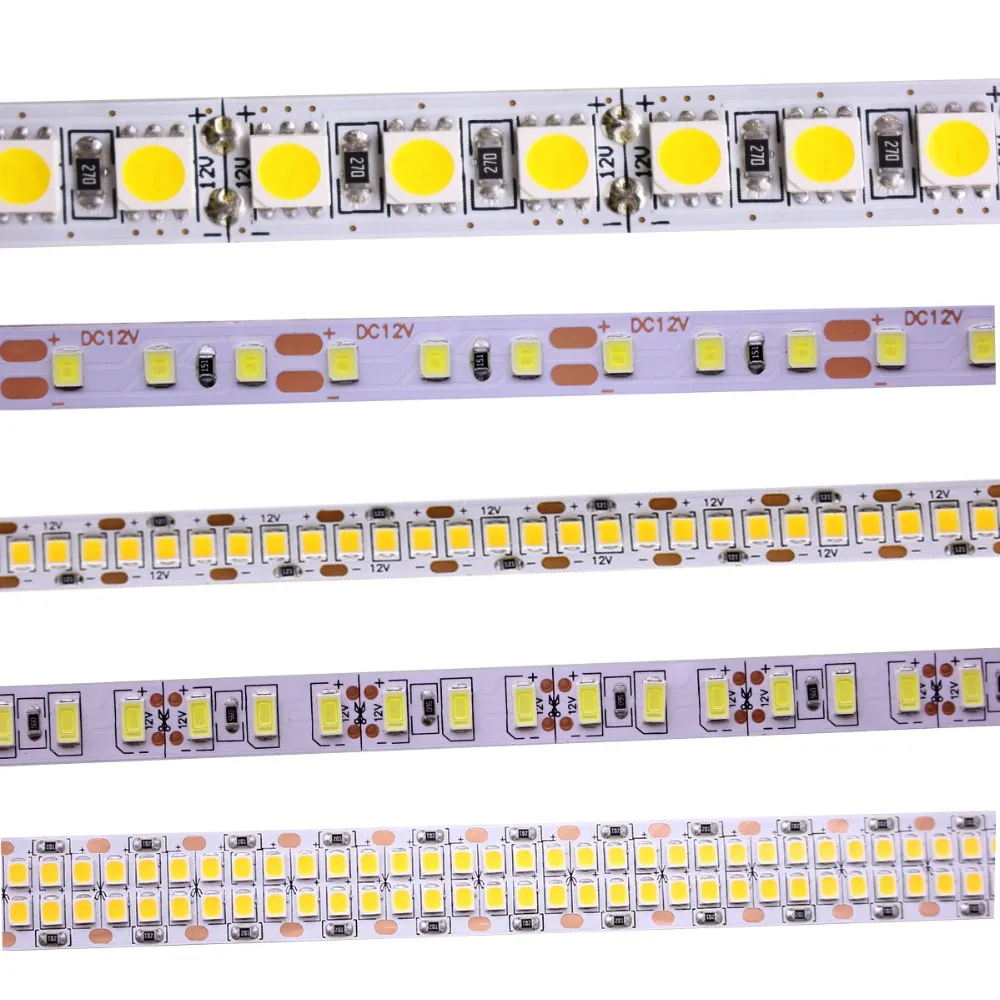

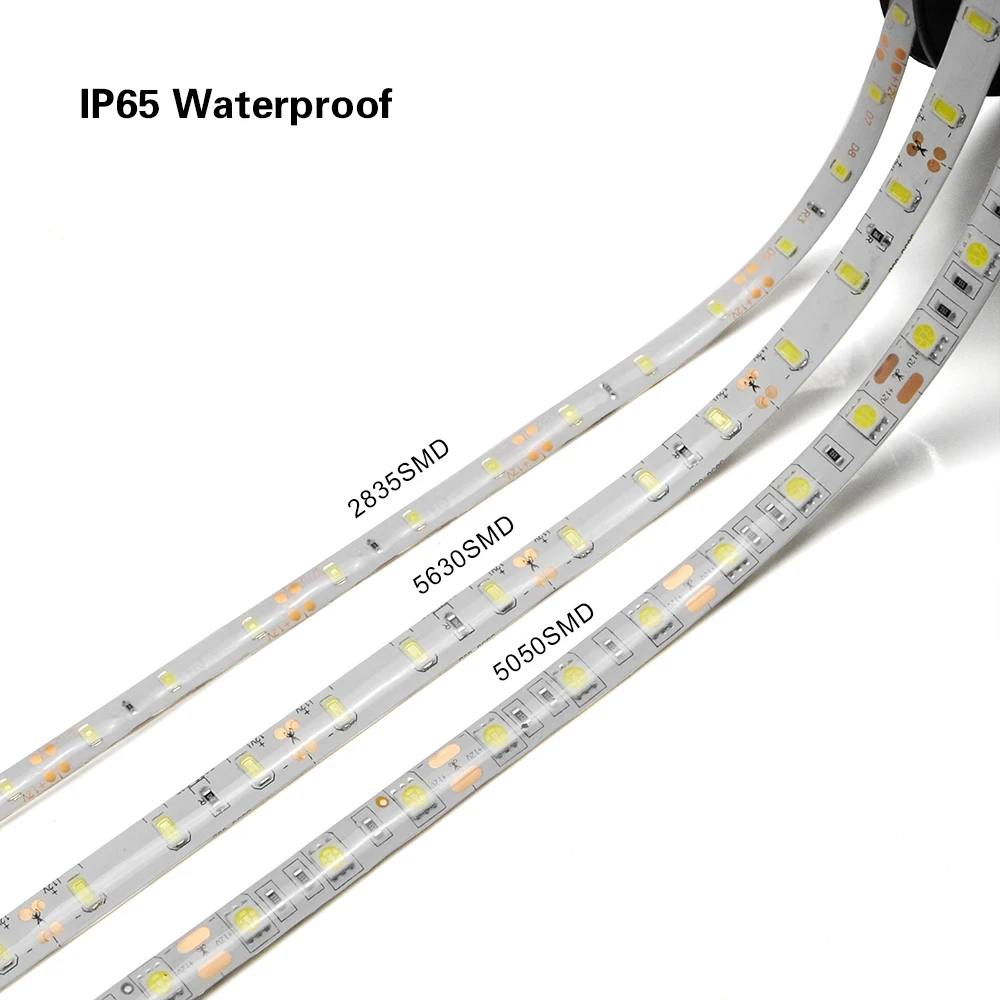

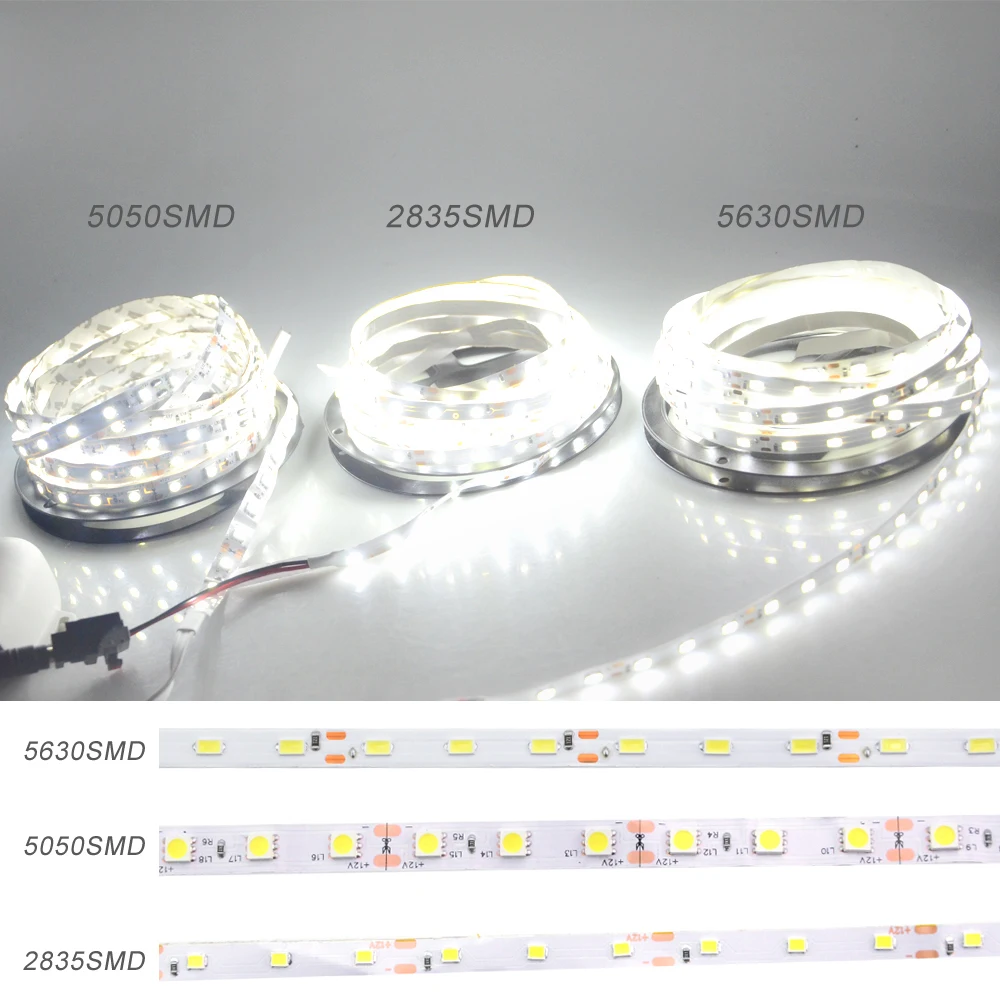

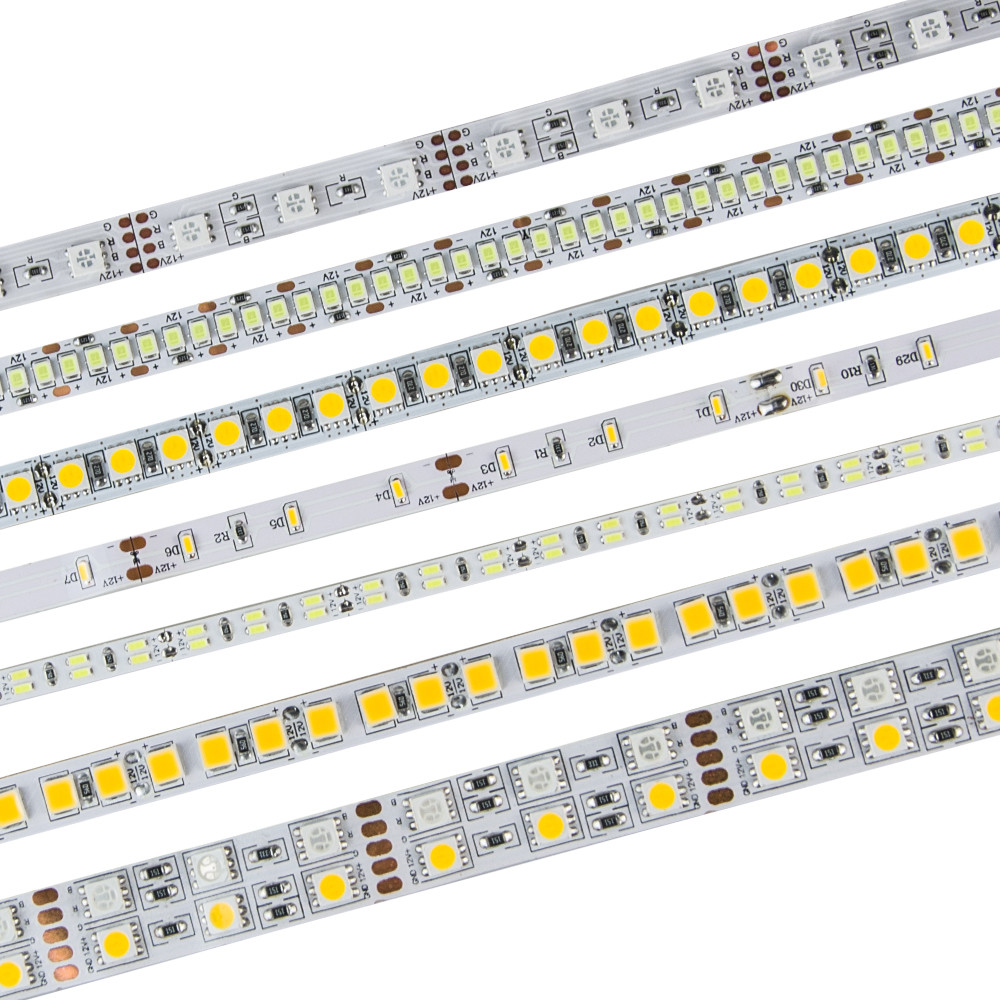

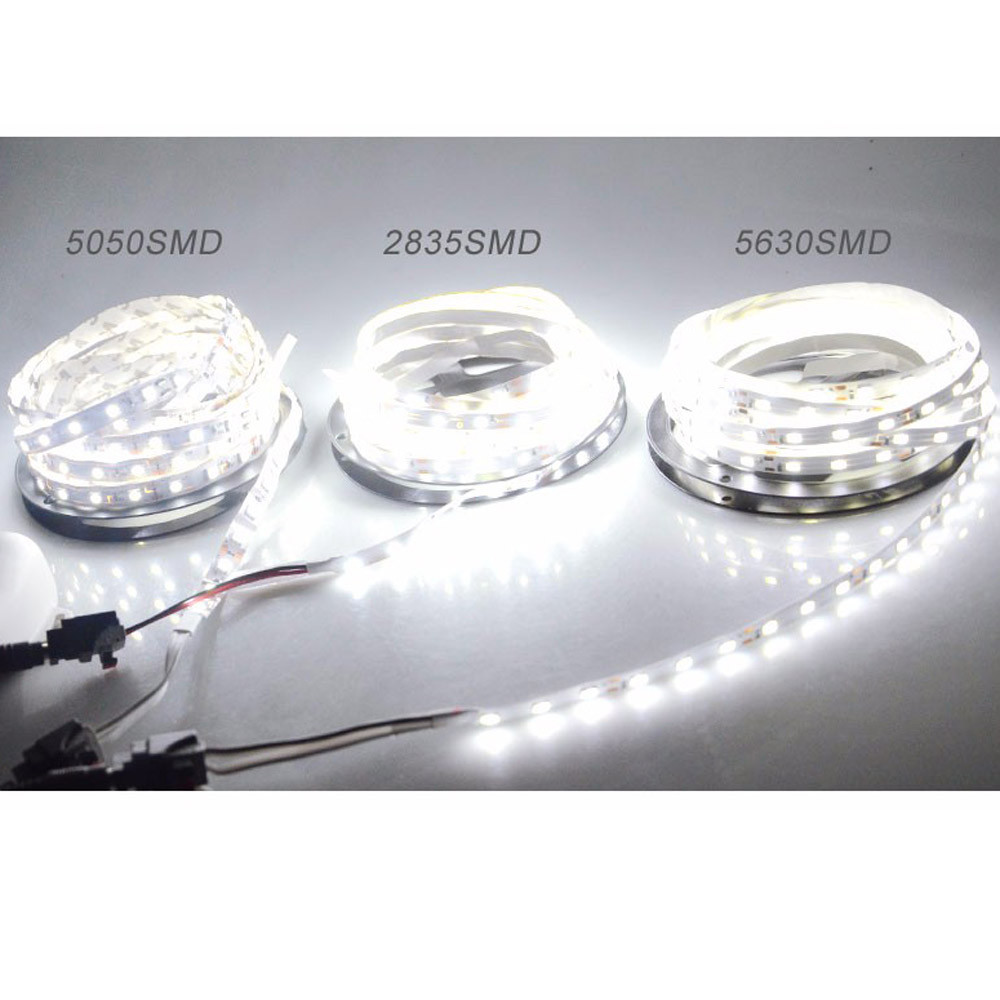

Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528, или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр — как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

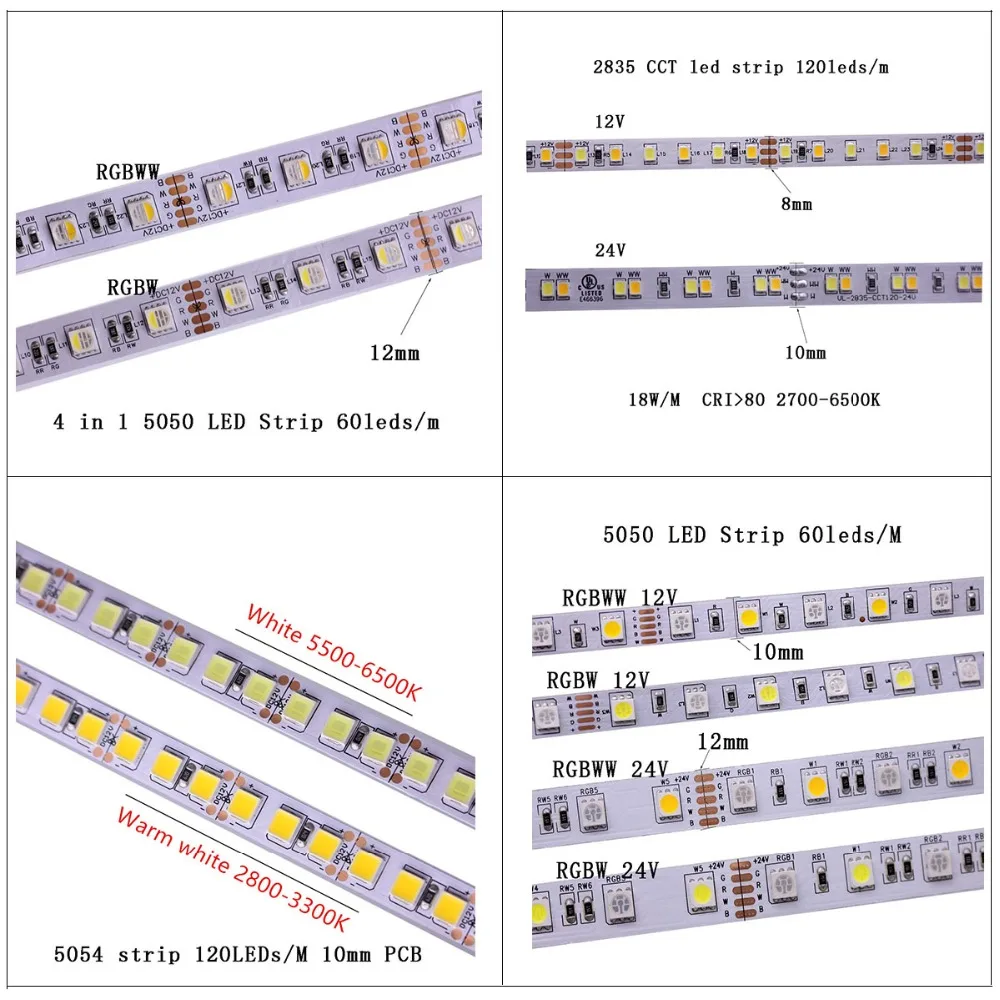

Чип 5050, также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.



Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

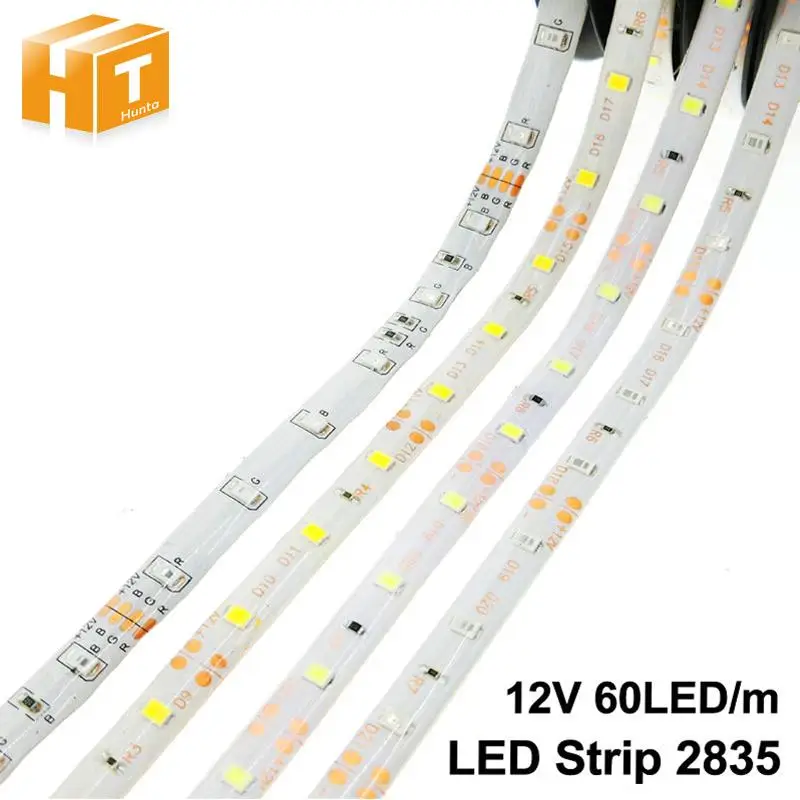

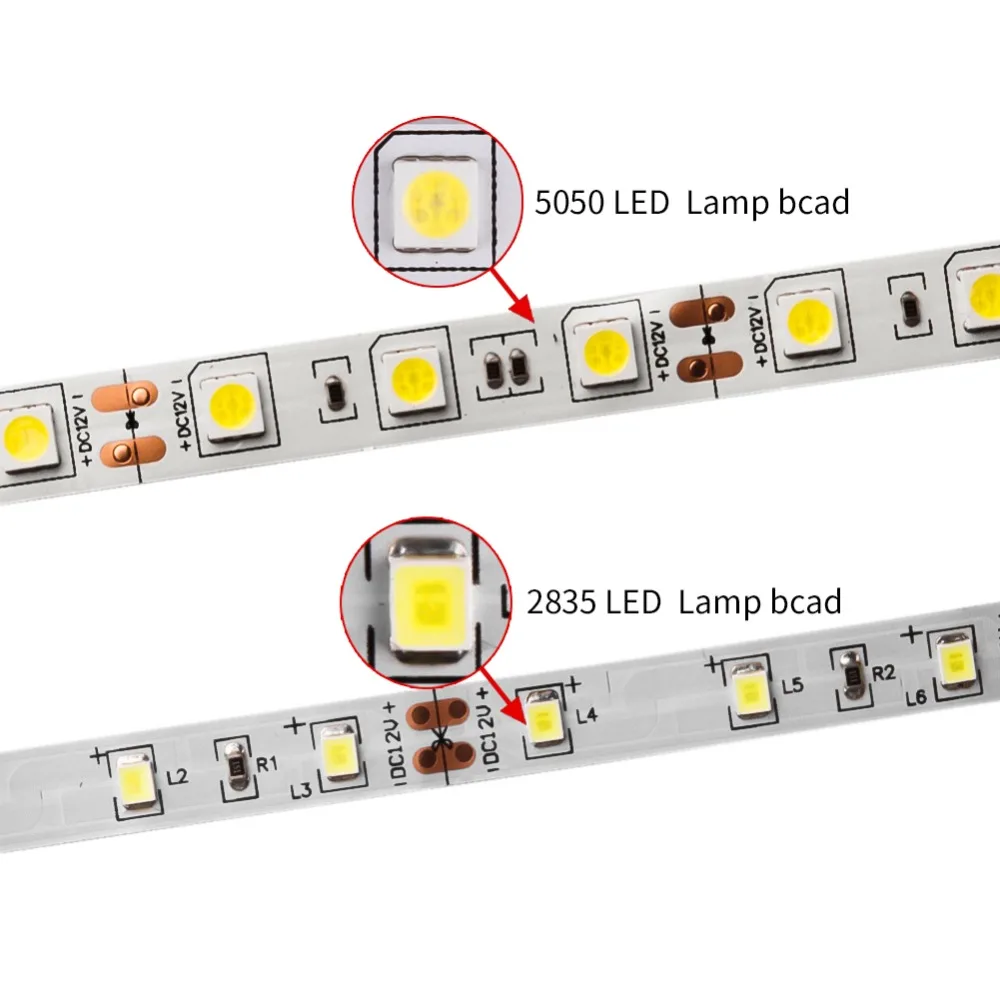

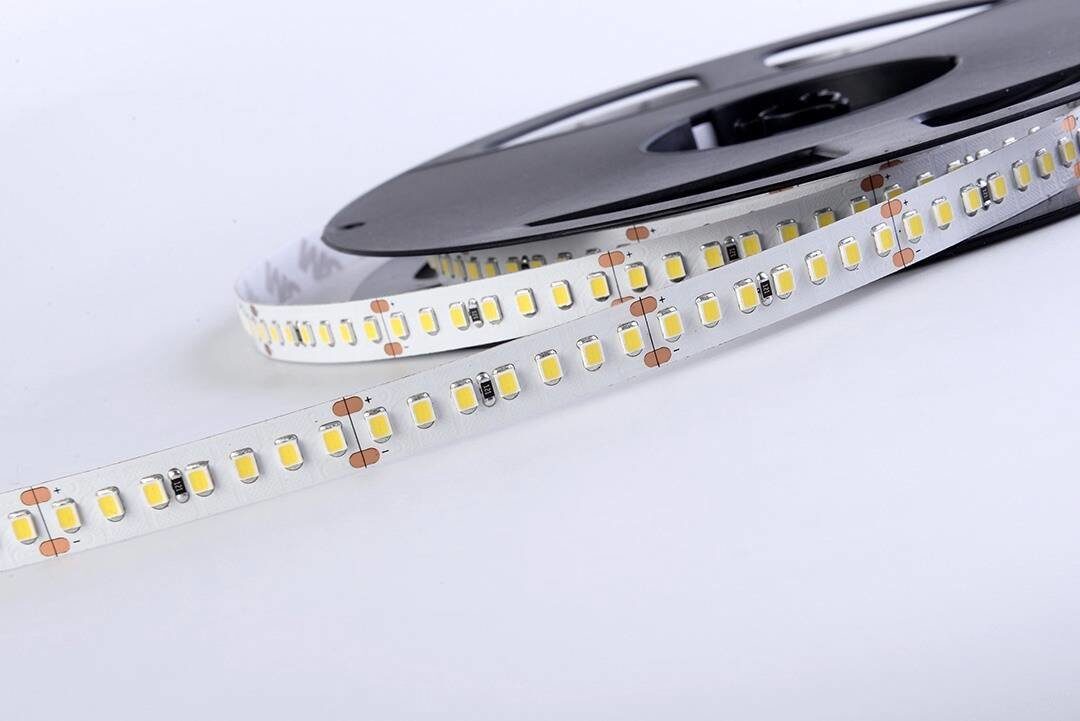

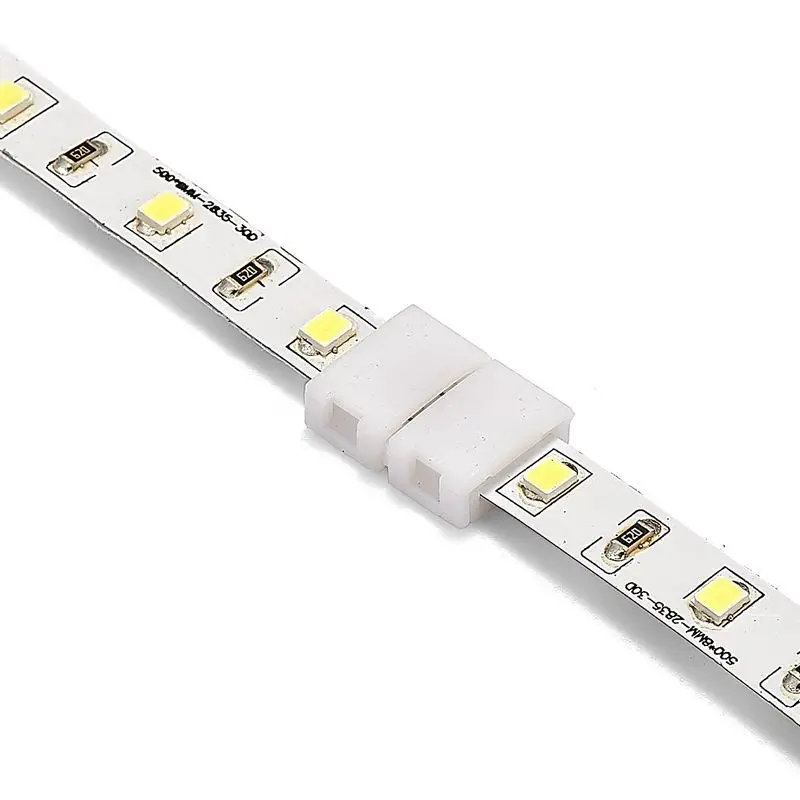

Чип 2835 похож на 3528 только размерами — смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

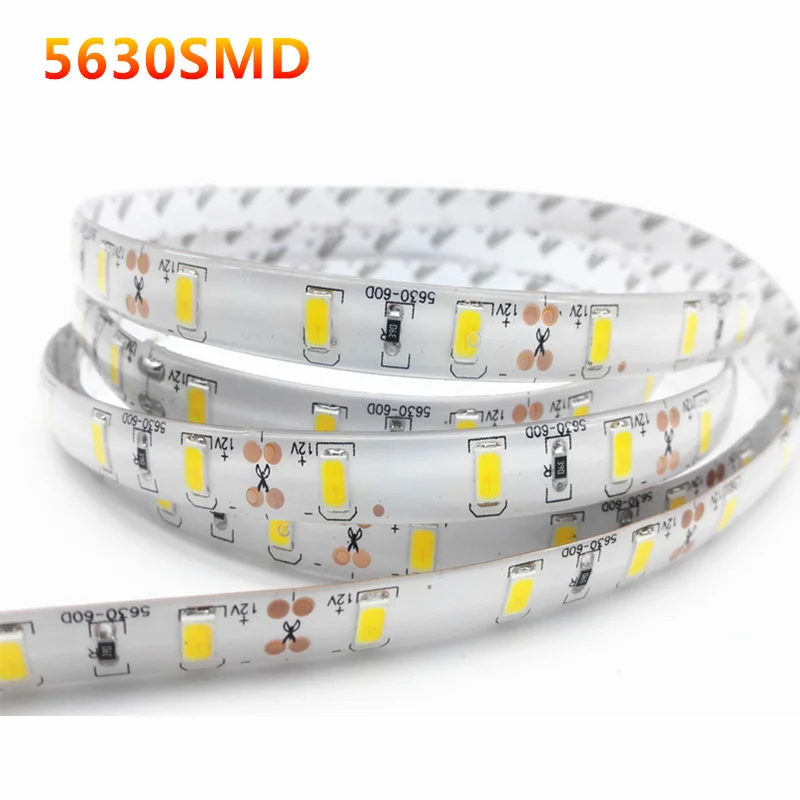

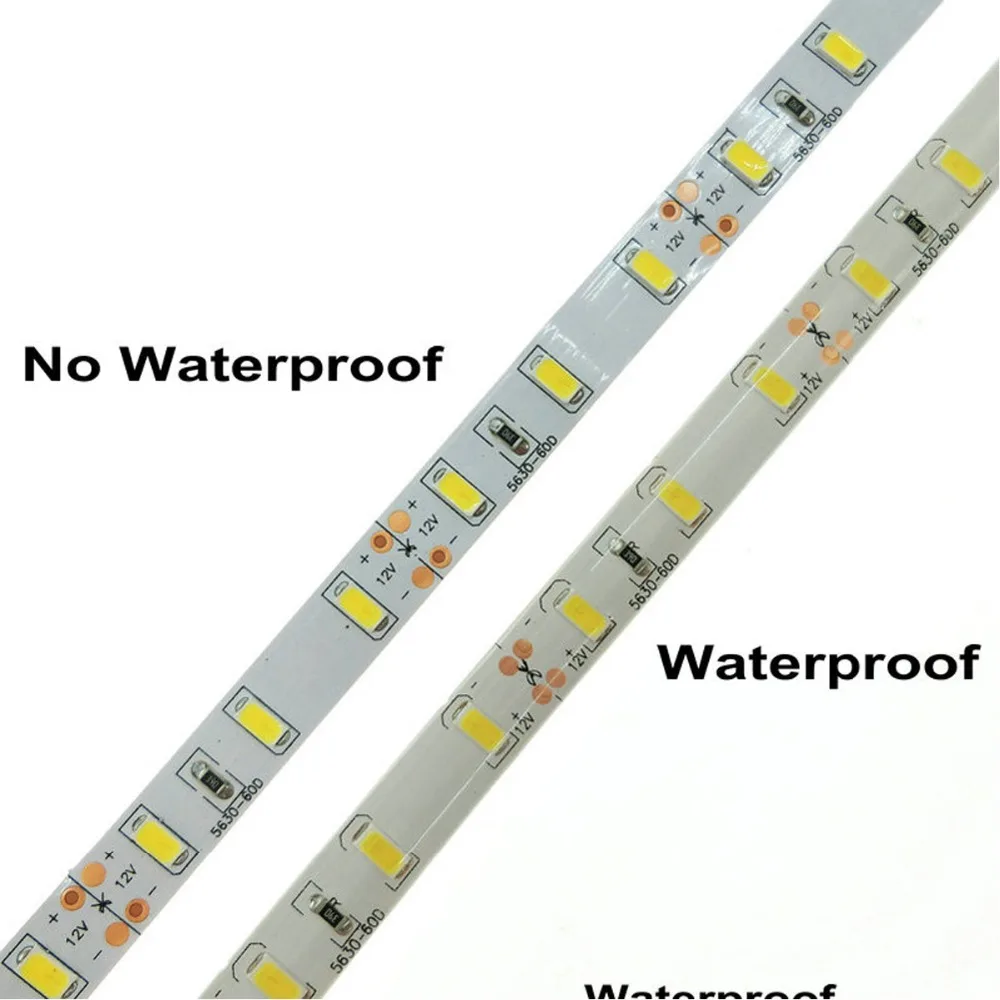

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Чип Ток, мА Мощн. мВт Люмен Теплоконтакт
3528 20 60 6-8 плохой
5050 60 200 16-18 плохой
3014 30 100 6-11 нормальный
3020 20 60 8-10
2835 60 200 20-24 хороший
5630 150 500 40-55 хороший
5730 150 500 40-55 хороший
7020 150 500
40-60
хороший

На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе — чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.

Техподдержка

Техподдержка

К сожалению, Ваш браузер не поддерживает скрипты.

Техподдержка

Задать вопрос

Часто задаваемые вопросы

Какая продукция не подлежит сертификации

Выдержка из Технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Статья 1 Область применения

1. Настоящий технический регламент Таможенного союза распространяется на низковольтное оборудование, выпускаемое в обращение на единой таможенной территории Таможенного союза.

Подробнее

Выдержка из Технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»

Статья 1 Область применения

1. Настоящий технический регламент Таможенного союза распространяется на низковольтное оборудование, выпускаемое в обращение на единой таможенной территории Таможенного союза.

К низковольтному оборудованию, на которое распространяется действие настоящего технического регламента Таможенного союза, относится электрическое оборудование, предназначенное для использования при номинальном напряжении от 50 до 1000 В (включительно) переменного тока и от 75 до 1500 В (включительно) постоянного тока.

Перечень низковольтного оборудования, подлежащего подтверждению соответствия в форме сертификации в соответствии с техническим регламентом Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011)

1. Электрические аппараты и приборы бытового назначения:

блоки питания, зарядные устройства, стабилизаторы напряжения;

оборудование световое и источники света;

изделия электроустановочные;

9. Аппараты электрические для управления электротехническими установками.

Из данного регламента следует, что

Светодиодные ленты на напряжение 5-50В —  не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Светодиодные модули на напряжение 5-50В —  не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Алюминиевый профиль — не относится к объектам обязательной сертификации Системы сертификации ГОСТ Р и ТР ТС и ее обязательная сертификация не предусмотрена.

Свернуть

Нужна подробная инструкция по настройке пульта

Скачать инструкцию можно на нашем сайте, нажав на соответствующую ссылку во вкладке «Файлы» карточки товара . .. Подробнее

Нужна подробная инструкция по настройке пульта Mini SR-2819 и его привязке к двум контроллерам SR-1009FA. Первый контроллер с пульта управляется (как получилось, но не понял как), а второй нет.

Скачать инструкцию можно по ссылке http://arlight.su/upload/iblock/684/684a0510a8e41f27251d022c7176c8ec.pdf

Инструкции ко всему оборудованию Вы можете скачать на нашем сайте. На странице выбранного товара перейдите на вкладку «Файлы», которая находится под описанием товара, затем нажмите на пиктограмму с надписью «PDF».

Свернуть

Можно ли объединять каналы на управляющих устройствах для усиления мощности?

Описанное подключение возможно, но объединение как выходных, так и входных каналов на управляющих устройствах (димерах, контроллерах, усилителях и т. д.) … Подробнее

Допустимо ли объединение 4 каналов в один у диммеров с четырьмя синхронными каналами и одним адресом управления (например, Диммер DALI VT-1 и т.п., 36V по 5А или 8А на канал)? Чтобы таким образом получить общую мощность со всех 4-х каналов для одного потребляющего устройства.

Такое подключение возможно, но объединение как выходных, так и входных каналов на управляющих устройствах (диммерах, контроллерах, усилителях и т.д.) для увеличения мощности не предусмотрено и не является штатным подключением. При объединении каналов велика вероятность выхода оборудования из строя, поэтому подобное подключение не рекомендовано.

Свернуть

Какая гарантия на светодиодные ленты?

Гарантийный срок на светодиодную ленту RT открытого типа составляет 2 года . .. Подробнее

Гарантийный срок на светодиодную ленту RT открытого типа составляет 2 года;

Гарантийный срок на герметичную светодиодную ленту RTW — 1 год.

Свернуть

Чем отличаются светодиодные ленты 3528 и 5060?

Главное отличие — светодиоды разных типов. Светодиодные чипы SMD 3528 и SMD 5060 различаются размерами, количеством кристаллов в чипе и величиной светового потока. Подробнее

Главное отличие — светодиоды разных типов. Светодиодные чипы SMD 3528 и SMD 5060 различаются размерами, количеством кристаллов в чипе и величиной светового потока:

  • В чипе SMD 3528 — 1 кристалл, в SMD 5060 — 3 кристалла;
  • Яркость SMD 5060 почти в 3 раза выше, чем SMD 3528.

Размеры чипов светодиодов:

  • Размер SMD 3528 – 3,5х2,8 мм;
  • Размер SMD 5060 (5050) – 5х5,5 мм.

Количество светодиодов на ленте:

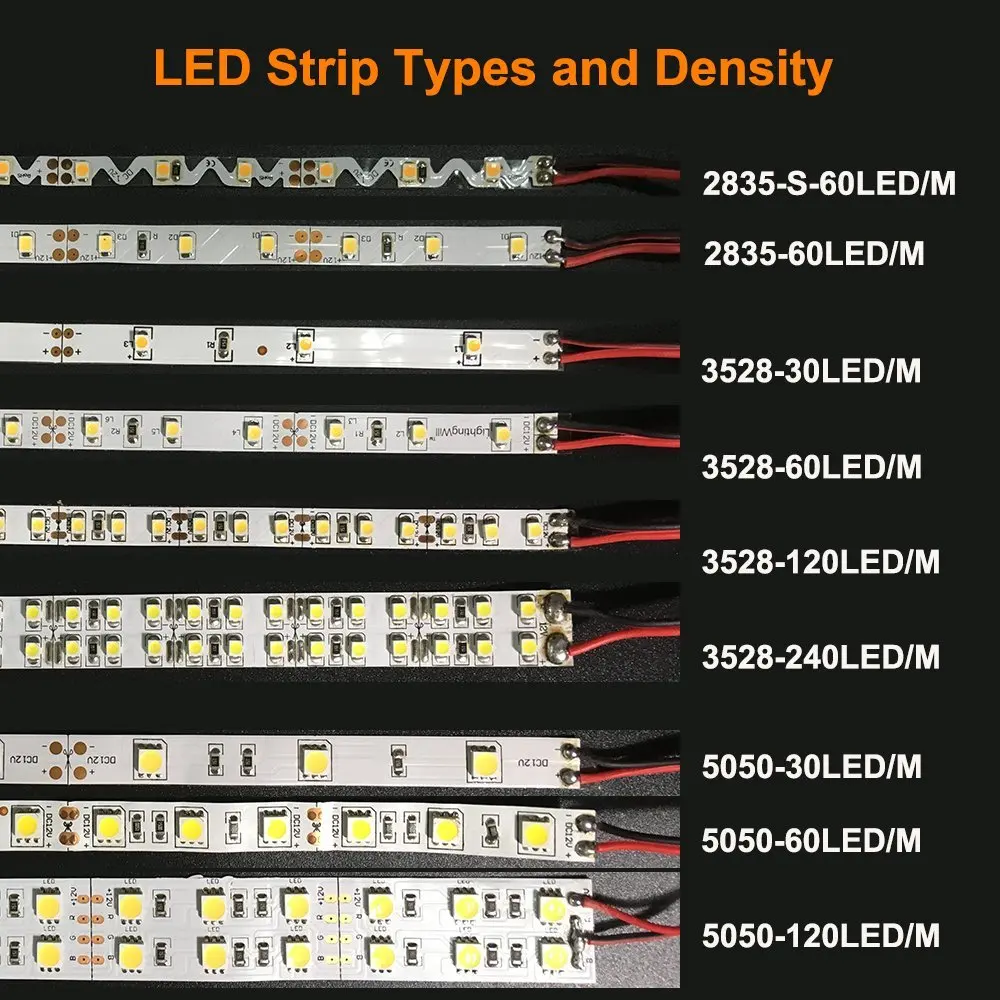

  • стандартная плотность у лент со светодиодами 3528 – 60 светодиодов на метр, у лент со светодиодами 5060 – 30 светодиодов на метр;

  • двойная плотность у лент со светодиодами 3528 – 120 светодиодов на метр, у лент со светодиодами 5060 – 60 шт. на метр;
  • двойной плотности двухрядных лент у лент со светодиодами 3528 – 240 светодиодов на метр, у лент со светодиодами 5060 – 120-144 шт. на метр.
Свернуть

Какая яркость у светодиодных лент 3528, 5060?

Два самых распространенных типа светодиодов, устанавливаемых на светодиодные ленты – SMD 3528 и SMD 5060 (5050). Подробнее

Два самых распространенных типа светодиодов, устанавливаемых на светодиодные ленты – SMD 3528 и SMD 5060 (5050).

SMD 3528 включают в себя один кристалл и бывают только одноцветным, SMD 5060 включают в себя три кристалла и бывают как одноцветными, так и многоцветными (RGB).

Яркость SMD 5060 почти в 3 раза выше, чем SMD 3528.

Средний световой поток светодиода 3528 – 6-7 Лм, светодиода 5060 – 18-20 Лм (для светодиодных лент серии LUX).

Свернуть

Чем отличаются светодиодные ленты с напряжением питания 12, 24 и 36 вольт?

Чем выше напряжение питания светодиодной ленты, тем ниже ее рабочий ток. У лент 24 В ток в два раза меньше, чем у лент 12 В. Подробнее

Чем выше напряжение питания светодиодной ленты, тем ниже ее рабочий ток. У лент 24 В ток в два раза меньше, чем у лент 12 В. Благодаря этому падение напряжения на тонких токопроводящих дорожках светодиодной ленты ниже, снижение яркости светодиодов по длине ленты меньше, чем на лентах с напряжением 12 вольт.

Для достижения большей равномерности свечения и максимальной яркости, рекомендуется подключать питание 5-метровой ленты с двух концов.

Свернуть

В чем отличие герметичных и открытых блоков питания?

Выбор типа корпуса блока питания зависит в первую очередь от места установки. Для установки в жилом помещении подходят блоки питания как в металлическом защитном кожухе, так и герметичные пластиковые и металлические блоки. Подробнее

Существует несколько основных типов корпусов блоков питания для светодиодных лент:

  • Блоки питания в металлическом кожухе
  • Герметичные блоки питания в пластиковом корпусе
  • Герметичные блоки питания в металлическом корпусе

Выбор типа корпуса блока питания зависит в первую очередь от места установки. Для установки в жилом помещении подходят блоки питания как в металлическом защитном кожухе, так и герметичные пластиковые и металлические блоки.

Блоки питания в металлическом кожухе используются в помещениях с нормальным уровнем влажности.

Герметичные блоки питания используются во влажных или пыльных помещениях, а также там, где предполагается управлять свечением светодиодной лентой — яркостью или цветом, т.к. блоки питания в защитном кожухе могут издавать неприятный писк при смене яркости или цвета.

Герметичные блоки питания в пластиковом корпусе имеют малую и среднюю мощность, отличаются небольшими размерами, невысокой стоимостью, они отлично подходят для питания небольших отрезков светодиодных лент.

Герметичные блоки питания в пластиковом корпусе могут иметь большую, чем у пластиковых блоков, мощность, а также имеют более прочный корпус и могут использоваться вне помещений.

Свернуть

Какие светодиодные ленты лучше подходят для использования вне помещений?

Для использования вне помещений можно использовать герметичные светодиодные ленты. Они бывают 3-х типов: покрытые силиконом, в силиконовой трубке, или в трубке, дополнительно залитой герметиком. Подробнее Для использования вне помещений можно использовать герметичные светодиодные ленты. Они бывают 3-х типов: покрытые силиконом, в силиконовой трубке, или в трубке, дополнительно залитой герметиком. Но следует отметить, что для обеспечения долгой службы такой ленты рекомендуется защищать ее от прямого попадания осадков, солнечных лучей и перегрева, например, устанавливая ее в алюминиевый профиль для светодиодных лент. Свернуть

Можно ли устанавливать обычную светодиодную ленту на улице?

Открытая светодиодная лента предназначена для использования внутри непыльных помещений с нормальной влажностью и герметичных конструкциях. Подробнее

Открытая светодиодная лента предназначена для использования внутри непыльных помещений с нормальной влажностью и герметичных конструкциях.

Для использования в помещениях с повышенной влажностью и на улице предназначена герметичная светодиодная лента со степенью защиты IP67. Влагозащищенная лента также используется и в сухих помещениях, например в местах, куда может попасть влага: низ шкафов, столешница, барная стойка.

Свернуть

Какую степень защиты светодиодной ленты выбрать для ванной комнаты?

Для использования в помещениях с повышенной влажностью предназначены герметичные светодиодные ленты со степенью защиты IP65 и выше. Выбор степени защиты IP зависит от места установки подсветки в ванной. Подробнее Для использования в помещениях с повышенной влажностью предназначены герметичные светодиодные ленты со степенью защиты IP65 и выше. Выбор степени защиты IP зависит от места установки подсветки в ванной. Чем больше вероятностью попадания воды на светодиодную ленту — тем большая степень защиты необходима. Свернуть

Как можно изменять цвет свечения светодиодной ленты?

Свечение светодиодов регулируется методом широтно-импульсной модуляции (ШИМ). Данный метод заключается в том, что на светодиод поступает не постоянное напряжение, а импульсно-модулированный ток. Подробнее

Свечение светодиодов регулируется методом широтно-импульсной модуляции (ШИМ). Данный метод заключается в том, что на светодиод поступает не постоянное напряжение, а импульсно-модулированный ток. Он может регулироваться диммерами и контроллерами.

Для управления цветом светодиодной ленты RGB предназначены контроллеры. Они регулируют свечение каждого из 3-х кристаллов, а смешивая разную яркость 3-х цветов, получается множество цветов и оттенков.

Следует помнить, что в характеристиках контроллеров указывается суммарная мощность всех выходных каналов, т.е. если мощность контроллера 180 Вт, то к одному каналу можно подключить светодиодную ленту мощностью 60 Вт. Для подключения более высокой мощности используются усилители.

Свернуть

В чем отличие диммера и контроллера?

Диммер предназначен для регулировки яркости, контроллер — для управления цветом свечения и регулировки яркости. Подробнее

Диммер — устройство для регулировки яркости различных источников света: светодиодных лент, ламп, светильников и других

Контроллер — устройство для управления цветом свечения и регулировки яркости RGB и RGBW светодиодных лент. Большинство контроллеров имеют встроенные программы динамической смены цветов.

Многие контроллеры и диммеры управляются при помощи пультов ДУ и настенных панелей.

Свернуть

Почему обычная светодиодная RGB лента не может менять цвет от начала к концу?

Светодиодные ленты делятся по двум типа управления: аналоговые и цифровые. В аналоговых лентах все светодиоды подключены параллельно … Подробнее

Светодиодные ленты делятся по двум типа управления: аналоговые и цифровые.

В аналоговых лентах все светодиоды подключены параллельно, поэтому управление осуществляется сразу всеми светодиодами синхронно, т.е. цвет меняется сразу по всей длине ленты. Такие ленты легко подключаются и не дороги.

Устройства цифровых светодиодных лент сложнее. С каждым светодиодом или небольшим отрезком (обычно по 3 светодиода) установлена микросхема (драйвер), которая позволяет управлять каждым светодиодом или отрезком. Для управления такими лентами предназначены специализированные контроллеры, и они дороже, чем обычные светодиодные ленты.

Свернуть

Что такое драйвер светильника или светодиодов?

Драйвер светильника или светодиодов — источник стабилизированного постоянного тока для мощного светодиода или нескольких светодиодов. Подробнее

Драйвер светильника или светодиодов — источник стабилизированного постоянного тока для мощного светодиода или нескольких светодиодов.

Драйверы могут не только обеспечивать надежную работу светодиодов, но и регулировать силу тока и таким образом выбирать яркость света.

Драйверы светодиодов могут быть бескорпусными (плата с элементами) или иметь пластиковый или металлический корпус, который может быть герметичным. Надежное питание светодиодов обеспечит им долгую службу и стабильную работу.

Свернуть

В чем отличие светодиодных лент White, Day White, Warm White, Cool White?

Светодиоды белого свечения получили в области освещения наибольшее распространение. Подробнее

Светодиоды белого свечения получили в области освещения наибольшее распространение: от ламп до прожекторов, от карманных фонариков до автомобильных фар и многое другое. В отличие от RGB-светодиодов, белые светодиоды имеют заданный при производстве оттенок свечения. Цветовая температура зависит от варианта примененного люминофора.

Свернуть

Что такое цветовая температура и как она отличается?

Рассмотрим спектр излучения белого светодиода с люминофором как источника полихроматического света. Белые светодиоды позволяют делать выбор в широком диапазоне цветов от «теплого» белого цвета лампы накаливания

Подробнее

Рассмотрим спектр излучения белого светодиода с люминофором как источника полихроматического света. Белые светодиоды позволяют делать выбор в широком диапазоне цветов от «теплого» белого цвета лампы накаливания до «холодного» люминесцентного белого, в зависимости от задач применения.




Эта диаграмма показывает полный диапазон белого от его более теплой области 2800 K, до холодной синевато-белой области 9000 К.

Многие оттенки белого уже определены различными источниками света, используемыми в окружающем нас пространстве:

  • Warm White – Теплый белый. Домашний, желтовато-белый свет ламп накаливания;
  • Day White – Дневной белый. Желто-белый свет от уличных натриевых ламп высокого давления;
  • White – Белый. Индустриальный, бриллиантовый сине-белый свет ртутных ламп;
  • Cool White – Холодный белый. Офисный, прохладный синевато-белый свет люминесцентных ламп.
Свернуть

Чем отличаются между собой лампы от разных производителей?

В первую очередь, лампы отличаются качеством, а соответственно, сроком службы. Это значительно сказывается на их стоимости, но позволяет на долгие годы забыть о замене ламп. Подробнее

В первую очередь, лампы отличаются качеством, а соответственно, сроком службы. Это значительно сказывается на их стоимости, но позволяет на долгие годы забыть о замене ламп.

Одним из важнейших факторов является качество компонентов лампы. Дешевая лампа может выйти из строя уже через пару месяцев использования, а если корпус лампы сделан из дешевого пластика, то во время работы лампы он может источать неприятный химический запах.

Свернуть

Какую светодиодную ленту лучше использовать для закарнизной подсветки?

Закарнизная светодиодная подсветка сейчас — один из популярнейших способов использования светодиодной ленты в быту. Подробнее

Закарнизная светодиодная подсветка сейчас — один из популярнейших способов использования светодиодной ленты в быту.

Светодиодную ленту устанавливают вдоль карниза, ее свечение визуально увеличивает высоту потолка и служит дополнительным украшением интерьера. Если карниз отсутствует, нередко используется алюминиевый профиль для светодиодной ленты, который устанавливается по периметру потолка. На алюминиевый профиль затем устанавливается экран, рассеивающий свет и делающий его более мягким.

Свернуть

При какой температуре могут работать светодиодные ленты, блоки питания, контроллеры и другое оборудование?

Диапазон рабочих температур светодиодной ленты – -25…+40°С.

Диапазон рабочих температур блоков питания Arlight, Haitaik серий ARPV-xx (герметичные) – -25 до + 40° С и серий HTS-xx (в кожухе) – +5 до + 40° С.

Подробнее

Диапазон рабочих температур светодиодной ленты – -25…+40°С.

Диапазон рабочих температур блоков питания Arlight серий ARPV-xx (герметичные) – -25 до + 40° С и серий HTS-xx (в кожухе) – +5 до + 40° С.

Свернуть

Маркировка светодиодной ленты

Разберем маркировку светодиодных лент на конкретных примерах Подробнее

Разберем маркировку светодиодных лент на конкретных примерах

1

2

3

4

5

6

7

8

9

RT

2-

5000

12V

Blue

(3528,

300 LED,

LUX)

RTW

2-

5000PGS

12V

Day White

2x

(3528,

600 LED,

W)

RT

2-

5000

24V

RGB

2×2

(5060,

720 LED)



1. Серия ленты:

  • RT – открытая лента (фронтального свечения – от плоскости)
  • RTW – герметичная лента (фронтального свечения – от плоскости)
  • RS – открытая лента бокового свечения (вдоль плоскости)
  • RSW – герметичная лента бокового свечения (вдоль плоскости)

2. Номер завода-изготовителя:

Ленты изготавливаются на разных заводах, номер завода указан в маркировке серии:

  • RT 5000
  • RT 2-5000
  • RT 3-5000

Ленты с разных заводов могут отличаться по яркости и оттенку.

3. Длина ленты в метрах:

  • 5000 – 5 м
  • 4000 – 4 м
  • 3000 – 3 м
  • 2500 – 2.5 м

Для герметизированных лент добавляется буква, обозначающая тип герметизации:

  • 5000 P – силиконовая трубка прямоугольного сечения
  • 5000 SЕ – верхняя заливка тонким слоем силиконового герметика
  • 5000 PGS – силиконовая трубка, заполненная герметиком

4. Напряжение питания:

5. Цвет сечения:

  • Warm – Белый теплый (2700-3500 К)
  • Day – Белый дневной (4000-5000 К)
  • White – Белый чистый (6000-8000 К)
  • Cool – Белый холодный (8000-10000 К)
  • Red – Красный 625 нм
  • Yellow – Желтый 590 нм
  • Green – Зеленый 525 нм
  • Blue – Синий 470 нм
  • Orange – Оранжевый
  • Pink – Розовый
  • Violet – Ультрафиолет (видимый 400 нм. Опасен для зрения!)
  • RGB – Красный/ Зеленый/Синий (управление контролером)
  • SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни» (с помощью контроллера)

6. Плотность установки светодиодов на ленте:

(нет значения) – стандартная плотность

  • Для лент со светодиодами 3528 – 60 шт. на метр
  • Для лент со светодиодами 5060 – 30 шт. на метр

2Х – двойная плотность

  • Для лент со светодиодами 3528 – 120 шт. на метр
  • Для лент со светодиодами 5060 – 60 шт. на метр

2Х2 – двойная плотность, два ряда

  • Для лент со светодиодами 3528 – 240 шт. на метр
  • Для лент со светодиодами 5060 – 120 шт. на метр или 144 шт. на метр

7. Тип светодиода:

  • 5060 (или 5050) – чип светодиода 5х5 мм (применяется в мощных лентах)
  • 3528 – чип светодиода 3,5×2,8 мм (применяется в стандартных лентах)
  • 2835 – чип светодиода 2,8х3,5 мм (применяется в стандартных лентах)
  • 5630 – чип светодиода 5,6х3 мм (применяется в мощных лентах)
  • 3014 – чип светодиода 3×1,4 мм (применяется в узких лентах)
  • 335 – чип светодиода 335 (применяется в лентах бокового свечения)

8. Количество светодиодов, установленных на ленте

9. Цвет платы:

  • LUX – лента улучшенного качества, белая плата
  • W – белая плата
  • B – черная плата
Свернуть
