Особенности светодиодов SMD 5730

Содержание

  • 1 Что это такое
  • 2 Где и как используется
  • 3 Особенности конструкции
  • 4 Технические характеристики светодиода 5730
  • 5 Схема подключения
  • 6 Какие есть виды
  • 7 Достоинства
  • 8 Недостатки
  • 9 Как выбрать

Сферы использования светодиодов со временем расширяются. Постепенно они становятся одними из главных источников света. Они не нагреваются, не содержат опасных элементов и экологичны. В статье указаны параметры LED SMD 5050, схема подключения, описаны технические характеристики, особенности конструкции, разновидности, плюсы, минусы и как грамотно выбрать продукцию.

Что это такое

Светодиодом называется полупроводниковый прибор, задача которого непосредственно преобразовывать ток в световое излучение. В самом полупроводнике электроны рекомбинируют с электронными дырками. В результате получается энергия в виде фотонов. Такой эффект называется электролюминесценцией. Она применяется для индикаторных устройств, чья основа – электролюминесцентный конденсатор или свет. Белый свет получается в результате взаимодействия нескольких полупроводников или же слоя люминофора на самом полупроводниковом устройстве.

Ранние образцы таких диодов довольно часто использовались в качестве индикаторных ламп, тем самым заменяя небольшие по размерам лампы накаливания. Новейшие разработки позволяют создавать светодиоды с безопасным белым свечением, которые идеально подходят для освещения помещений.

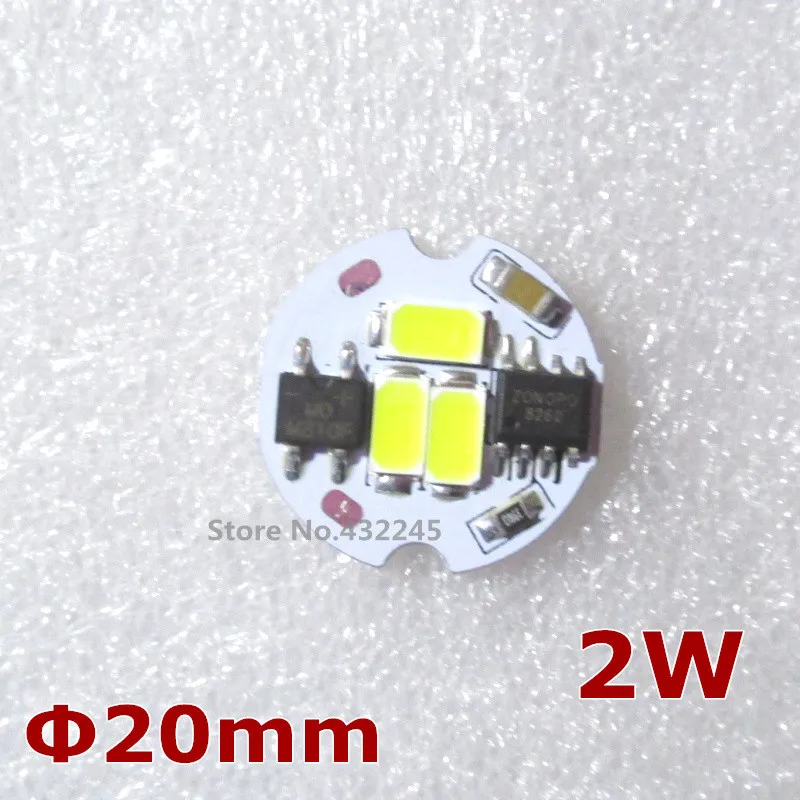

Где и как используется

  • Низкое энергопотребление, а также низкий уровень эксплуатационных расходов и небольшой размер способствуют их применению в самых разнообразных сферах.
  • Монохромный свет хорошо подходит для светофоров и сигналов, подсветки эвакуационных знаков, аварийного освещения транспортных средств, корабельных навигационных огней и праздничных светильников.
  • Благодаря долгому сроку службы, быстрому переключению, хорошему излучению при дневном свете с высокой мощностью и фокусировкой, светодиоды используются в автомобильных стоп-сигналах и поворотниках. Использование в тормозной системе повышает безопасность благодаря значительному сокращению времени, необходимого для полноценной подсветки, или более быстрому увеличению времени нарастания.
  • LED широко применяются для инфракрасного освещения в ночном видении, включая камеры видеонаблюдения. Использование хроматической клавиатуры в видеопродукции возможно благодаря кольцу светодиодов вокруг самой камеры, которое направлено на светоотражающий фон.
  • Они используются при добыче полезных ископаемых. Они активно используются шахтёрами для улучшения видимости. Существует несколько проектов, по улучшению сверхъярких диодов для горного дела – уменьшение бликов и увеличение области освещенность, снижая риск травматизма работников шахт.
  • Им также находят применение в медицинских и образовательных целях, а также в новейших технологиях, таких как AmBX, которые используют универсальность светодиодов. НАСА даже спонсировало целые исследования по использованию светодиодов для укрепления здоровья астронавтов.
  • Хорошо сочетаются со светодиодными лампами Gauss, благодаря чему можно создать оригинальное и яркое освещение.

Особенности конструкции

  • Корпус SMD 5730 производится из пластика с хорошей термоустойчивостью.
  • Кристаллы изготавливаются из галлия, индия и нитрогена.
  • Форм-фактор 5.7х3.0 миллиметра.
  • Наличие большой теплоотводящей подложки.
  • Прозрачная линза делается из эпоксидной смолы или силикона.

Технические характеристики светодиода 5730

  • Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
  • Прямой ток варьируется от 150 мА до 300 мА.
  • Прямой пульсирующий ток 300 мА.
  • Световой поток 45-50 Лм.
  • Угол рассеивания света составляет 120 градусов.
  • Обратное напряжение 5 В.
  • Индекс передачи цвета от 60 до 80 Ra.
  • Мощность рассеивания 612 мВт.
  • Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
  • Рабочая температура от -40 до +130.
  • Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
  • SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

Характеристики светодиодной ленты 5730 основаны на параметрах самих диодов. Так, стандартная яркость составляет 40 Лм, а температура света варьируется от 2700 К до 6500 К.

Схема подключения

  • На каждую цепочку диодов выделено отдельное сопротивление, иначе говоря, резистор.
  • SMD 5730 следует последовательно подключать к номиналом резисторов.
  • Без резисторов ни в коем случае подключать не нужно.

Какие есть виды

  • SMD светодиоды имеют несколько версий. Первыми образцами таких светодиодов являются SMD 3528 , которые значительно уступают своим последующим версиям. 5730 являются улучшением SMD 5050.
  • Существует также SMD 5730-1. Они имеют более лучше показатели. Максимальный рабочий ток составляет 350 А. пульсирующий ток – достигает 800 А. Напряжение 3.2 Вт. Световой поток 110 лм/Вт. Электро-дырочный переход может выдерживать температуру до 130 градусов.
  • Одним из главных отличием является мощность диода. У 5050 она составляет 0.2 Вт, а у SMD 5730 одна уже выше – 0.5 Вт. Сама мощность светодиодной ленты SMD 5730 1m (на один метр) является стандартной и составляет 14.4 Вт. Такая же, как и у ленты SMD 5050. На основе сверхярких диодов производятся RGB-ленты. Их можно регулировать с помощью RGB-контроллера.

Достоинства

  • Энергоэффективность. LED способны выдавать высокий световой поток.
  • Долгий срок службы. Более 50000 часов и более при правильной работе.
  • Прочность. LED также называются «полупроводниковым освещением», так как они сделаны из твердого материала без разрыва нити накала, трубки или колбы.
  • Период прогрева. Светодиод загорается мгновенно – в течение нескольких наносекунд.
  • Не зависит от низких температур . LED прекрасно адаптируются к очень низким температурам и включаются даже при -30 градусах.
  • Направление света. У них есть возможность задать свету любое направление.
  • Отличная цветопередача. Им не свойственно не размывать цвета, в отличие от других светильников, таких как флюоресцентные лампы.
  • Экологичность. В них отсутствует ртуть и другие опасные вещества.
  • Управляемость. Яркость и цвет LED можно регулировать.

Недостатки

  • Температурная зависимость. Производительность в значительной степени зависит от температуры окружающей среды. Перегрузка LED при высокой температуре может привести к перегреву, что в конечном итоге приведет к выходу устройства из строя. Качественный теплоотвод необходим для поддержания долгой работоспособности. Это крайне важно в применении в автомобильной, медицинской и военной областях.
  • Небезопасность синего света. Существует опасение, что синие и светло-белые светодиоды теперь способны превышать безопасные пределы так называемой опасности синего света. Они определены специальными стандартами безопасности глаз – ANSI / IESNA RP-27.1-05: Рекомендуемое безопасное использование фотобиологических ламп и ламповых систем.
  • Загрязнение синим цветом. Поскольку светло-белые светодиоды (с высокой цветовой температурой) излучают пропорционально больше синего света, чем обычные источники наружного света (натриевые лампы высокой интенсивности). Сильная зависимость рэлеевского рассеяния от длины волны означает, что светло-белые LED могут быть более значительной причиной загрязнения света, чем иные светильники.
  • Заметная чувствительность к напряжению. На сверхъяркие диоды должно подаваться напряжение не выше заданного порога, а ток ниже номинального. Для этого можно использовать последовательные резисторы или источники питания с регулируемым током.
  • Область светового источника. LED не приближаются к «точечному источнику» света, а скорее являются распределением Ламберта, то есть яркость рассеивающего света одинакова во всех направлениях. Исходя из этого, их трудно использовать в приложениях, требующих сферического светового поля. Сверхъяркие диоды не способны обеспечить расхождение ниже нескольких градусов. Это значительно контрастирует с лазерами, которые могут генерировать лучи с расхождением 0.2 градуса или менее.

Как выбрать

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции.

Сверхъяркие диоды SMD 5730 являются прекрасным источником освещения как в квартире, так и в различных выставочных помещениях. Они станут хорошим решением трудных дизайнерских задач, а также помогут в сложных строительных вопросах. Вместе с маленькими светодиодными лампами GX53 они создадут оригинальную и качественную подсветку. Благодаря высоким уровням защиты некоторые модели могут использоваться для освещения помещений с высокой влажностью.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 1, средняя оценка: 4,00 из 5)

Загрузка…

Китайские светодиоды 5730. Хорошие и не очень

Насобиралось у меня немного китайских светиков smd5730, решил рассказать вам немного о них. Всего у меня 4 разных светодиода. Первые — неплохие, китайские светодиоды, они уже обозревались здесь. Вторые — самые дешевые 5730 на aliexpress. Я их покупал по $ 1.15 за

килограмм

200шт. Третьи и четвертые с самой обычной метровой светодиодной линейки на алюминиевой подложке, купленной в оффлайне за 2$, холодной и теплой цветовой температуры.

Что бы было легче их сравнивать, я разрезал ту же алюминиевую линейку на минимально делимые кусочки, по 3 диода. Две оставил с родными диодами, а на остальных двух перепаял на купленные на Али. Фена, к сожалению, у меня пока нету. Выпаивать светодиоды паяльником как-то не очень — чаще всего он плавится или ломается. Я сделал по простому — нагрел утюг, и положил кусочки линейки на рабочую поверхность на рабочую поверхность утюга. Перед этим, конечно же, диоды промазал флюсом. Я использую польский флюс, купленный в магазине радиотоваров:

pasta do lutowania

Как только алюминиевая подложка нагрелась, снимаю светодиоды пинцетом, и убираю ее с утюга. Намазываю еще раз флюсом, прохожусь по контактам паяльником, для того, что бы на них набралось немного припоя. Потом сверху кладу новые светики и акуратно кладу линейку обратно на утюг. Как только припой расплавился, линейку акуратно, что бы светодиоды не «уплыли», убираю. После того как кусочек линейки остыл, хорошенько протираю его изопропиловым спиртом, что бы смыть остатки паяльной пасты. Припаиваю провода. Получается как-то так:

Когда «подопытные» готовы — проверяю как они светят. Взял чистый белый лист бумаги, Он будет служить фоном. На фотоаппарате выставил ручной баланс белого по листу бумаги. Настройки экспозиции в ручном режиме, для того что бы можно было оценить яркость разных диодов. Кусочки линейки прикладываю перпендикулярно листу бумаги, подав на них напряжение 12в, и фотографирую. Не забываю померить ток. Получилось так:

А теперь питание одинаковым током 50мА:

Как видим, результат тот же самый.
Если кому-то покажется что при меньшем токе линейки светят ярче, скажу сразу — светят они не ярче, а разница из-за выдержки фотоаппарата.

1. «Настоящие smd led 5730», на обзор которых я давал ссылку в начале.
2. Теплые светодиоды с линейки, купленной в оффлайне
3. Такие же, только холодные
4. Самые дешевые диоды с Алиекспресс

Так же решил померить ток и падениенапряжения при 150мА каждого диода по отдельности. Напряжение выбрал среднее — 3,2в. Фотографировать не стал, просто напишу:

ток при 3,2в/напряжение при 150мА
1. 151,1мА/3,2в
2. 84 мА/3,65в
3. 81,2мА/3,55в
4. 49,8мА/4,26в

Как видите, разница большая. Кристаллы у диодов тоже разные:

Итоги:
Первые светодиоды наиболее качественные, кристал у них действительно 0,5Вт. Его размер 15х30mil. Раньше у этого продавца были диоды с еще большим кристаллом — 20х40 mil, но мощность его была такой же. Наверное технология изготовления кристала усовершенствовалась.
Продавец обещает 50-50Lm при 3,0-3,2в и 150мА. Так же есть в наличии диоды с температурой 3000-3500К, 5000-5500К и 6000-6500К.
Вторые и третьи среднего качества, мощность где-то 0,25Вт. Больше о них ничего сказать не могу.
Последние самые дешевые и, соответственно, самые плохие. Мощностью менее 0,2Вт. Кристал мелкий, думаю от 2838. В описании продавец не указывает ни производителя кристалла, ни его параметров. Только то что это smd5730.

Котик)

5730 SMD LED Datasheet 0.5W 150Ma 60-65Lm Чип Epistar 80LM котировки в режиме реального времени, цены последней продажи — Okorder.com окружающая среда


3. Угол просмотра: 120Degree
4. Long Lifespan

Индекс высокого цветового рендеринга 80ra White 5730 SMD светодиод

1. Fatures

Малый объем, угол большой, высокий яркости, водитель низкого уровня. .длительный срок службы.Используется хорошее сырье

Супер светящаяся эффективность

2. Спецификация

Название продукта: 2013 Самый популярный 5730 SMD Светодиодный белый

Lumens: 50-60LM

Current: 150ma

Входное напряжение: 3. 0-3.6V

: 150ma

: 3.0-3.6В

: Цвет рендеринг ≥75

Излучающий цвет: теплый белый, прохладный белый

Цветовая температура: 2800-3500K, 6000-6500K

Угол просмотра: 120 ° C

Сертификат: с ROHS

Срок службы: ≥30000HOURS

Warranty: Warranty: Warranty: Warranty: Warranty: Warranty: 2 года

3. Применение

для широкого использования в флуоресцентной лампе, лампах панели, шариковом крутом свете, индикаторе, продуктах подсветки, лампах и фонарях

7067 7067 00003

.

Commedity

лучшая цена чип bridgelux белый 150 мА 0,5 Вт smd светодиод 5730

Деталь № 9 30070

Color

теплый белый, натуральный белый, чистый белый, прохладный белый, красный, желтый, зеленый, синий, апельсиновый, фиолетовый и другие цвета.

Бриджлюкс; Epistar: Sanan;Taiwan chip

Lumens

50-60lm

Power

0.5watt

Current

150mA

Voltage

3.0-3.6v

 CRI

>70

>80

>85

Диапазон CCT

2600-3200K (теплый белый)

4000-5000K (натуральный белый)

5000-6500K (чистый белый)

> 7000K (Cool White)

Working temperature

-20 °C-+40 °C

Super long lifetime

50,000 H

Max Junction Temperature

150 ° C

Сертификация

CE, ROHS

Самая низкая термическая сопротивление

8 ° C/W

8 ° C/W

8 ° C/W

8 ° C/W

8 ° C/W

0075

Warranty

2 years

Place of Orign

shenzhen China

Feature

Anti UV

 Design

Превосходная теплопроводность



Доставка:

Служба доставки

Estimated Delivery Time

DHL

2-8 business days

FedEx

3-8 business days

TNT

2- 10 рабочих дней

UPS

1-7 рабочих дней

EMS

6-14 Дни бизнеса

6-14 Дни

6-14. 0075

epacket

7-12 Рабочие дни

Китай после воздушной почты

7-15 Days

7-15. дней

Морем

30-40 рабочих дней

1. 3-5 рабочих дней; 7-15 рабочих дней для оптовых заказов для оптовых заказов.

2. «Рабочие дни» – с понедельника по пятницу, за исключением праздничных дней.

3. DHL и UPS не могут отправлять товары военным или на почту. ящики адрес

4. Вышеупомянутая служба доставки предназначена только для справки, по любым другим вопросам, пожалуйста, не стесняйтесь обращаться к нам.
