Сварить навес – каркас, опоры, размеры и чертежи, как правильно сварить односкатный навес из профтрубы, какую использовать, как сделать схему

чертежи и особенности односкатной конструкции

Навесы часто устанавливают во дворе, чтобы защититься от дождя и яркого солнца, одновременно находясь на свежем воздухе. Сварка ферм для навеса из профильных труб – это несложная работа, но требующая знаний по расчету, подбору материалов и сборки конструкции.

Обладая некоторыми навыками по сварке, можно получить красивое и надежное укрытие для автомобиля или небольшой навес над крыльцом.

Факторы, влияющие на расчет

Перед началом работ потребуется определиться с размерами и высотой конструкции. Эта работа проводится в несколько этапов.

Сначала следует определиться с укрывным материалом. Наиболее востребованы навесы из поликарбоната из-за легкости ипрочности. От выбора материала зависит количество ферм и шаг установки стоек. Для небольшого козырька изготовление ферм не требуется.

До сварки и других работ надо выполнить эскиз навеса из профильных труб, на котором определяются размеры и тип ферм, размеры деталей. Лучше сделать отдельную специализацию, с размерами профилей и длиной деталей.

При порезке такая схема поможет не ошибиться и сэкономит материал. Чертежи или эскиз навеса можно выполнить на ноутбуке с помощью специальной программы или начертить от руки.

Точные размеры можно получить только на месте установки и изготовления навеса. При этом необходимо учесть способ установки и закрепления всех стоевых деталей.

Если навес одной стороной прилегает к стене, можно изготовить закладные детали и закрепить их в местах монтажа ферм.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Достоинства профильных труб

Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:

  1. материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
  2. форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
  3. загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
  4. общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
  5. материал служит долгое время.

Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.

Подготовительные работы

Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.

Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.

Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности.

Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.

Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.

Далее выкладывают и закрепляют прижимами две основных плети, так же проводят сварку сначала крайних стыков и укладывают перемычки, прихватываем их, но не проваривая.

Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.

Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.

Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.

Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Сборка каркаса

Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.

Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.

Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.

В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.

В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.

Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.

Важные моменты

Перед началом работ надо определиться с размерами конструкции, профиля и необходимым количеством материала. Сварка навеса из профильных труб ведется ручным дуговым аппаратом. Обязательно надевают защитную одежду и маску.

Не следует торопиться при сварке, надо обеспечить надежный провар металла. Электроды лучше использовать МР-3, или АНО-21. Надо правильно располагать детали при стыковке и сварке конструкции.

При эксплуатации навеса и образовании на нем ржавчины, поврежденное место зачищают наждачкой и окрашивают грунтом. При обильных снегопадах с крыши навеса убирают снег.

Как сварить навес из профильной трубы: чертежи, видео

Навесы делают для защиты от дождя и солнца мест отдыха на свежем воздухе, крыльца, игровых площадок. Парковка для авто под навесом удобней, чем стоянка под открытым небом. Сварка навеса из профильных труб доступна даже новичкам. Однако, чтобы построить надежную и долговечную конструкцию, необходимо уметь правильно выбирать материал и знать, как сваривать фермы из профильной трубы.

Навес из профильной трубы

Подробнее о фермах

Основой навеса являются стропильные фермы, связывающие его в единое целое. Они изготовляются в виде горизонтальной пространственной конструкции, собранной из элементов, соединяемых сваркой. Ферма состоит из нижнего и верхнего пояса, скрепленных вертикальными и диагональными (раскосами) перемычками. Основным плюсом навесов из профиля является их способность при небольшом весе успешно противостоять ветровым нагрузкам и весу снега. Сварка ферм может быть выполнена из швеллера, уголка, но чаще выбираются профильные трубы.

Фермы - основа навеса

Фермы — основа навеса

Выбор формы

Форма ферм зависит от назначения и условий эксплуатации навеса. Каждая из них обладает преимуществами и недостатками. К популярным относятся:

  1. Треугольной формы — классика постройки крыш и навесов с крутыми скатами. Благодаря простой форме они легко рассчитываются и изготавливаются. Треугольные конструкции обеспечивают хорошую естественную освещенность пространства под собой. Однако потребуется дополнительный расход материала и длинные балки для соединения центральных частей обрешетки. Также отмечается сложность сваривания острых углов.
  2. Полигональные конструкции строятся для защиты больших площадей. Из-за сложной формы для облегченных навесов не применяются. Благодаря высокой прочности пролеты между фермами можно увеличивать, что уменьшает расход металла.
  3. Хорошей прочностью обладают также фермы с параллельными поясами. В отличие от других видов они собираются из повторяющихся элементов одного размера с минимальным количеством стыков. Поэтому сваривать ферму для навеса этого вида несложно.
  4. Односкатные фермы трапециевидной формы, устанавливаемые на опорных столбах надежны, так как жестко фиксируют строение. Для них не требуются длинные трубы на верхнюю решетку.

Помимо перечисленных форм сварку ферм из профильной трубы производят в виде арок, ножниц, буквы П, асимметричных, двух шарнирных, мансардных с центральной опорой и без нее.

Форма ферм зависит от назначения и условий эксплуатации навеса

Форма ферм зависит от назначения и условий эксплуатации навеса

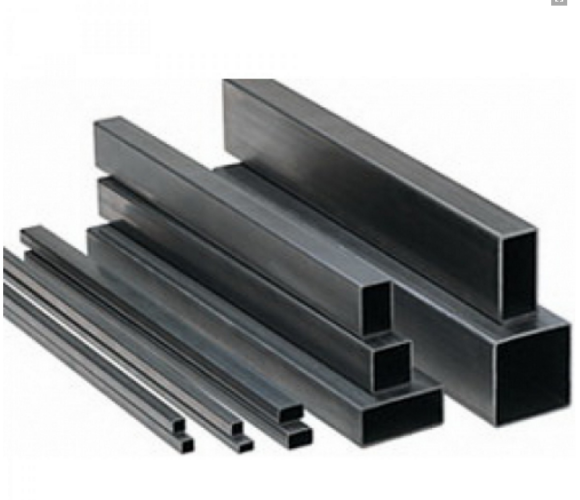

Преимущества профильных труб

Выбор прямоугольного профиля для строительства навеса рекомендуется специалистами, так как он обладает следующими достоинствами:

  • не нуждается в обработке огнестойкими составами;
  • профиль легко без деформации гнется с помощью простых устройств, что позволяет создавать сложные формы;
  • защита от коррозии осуществляется простым окрашиванием;
  • доступность приобретения во всех регионах;
  • ошибка при раскрое исправляется привариванием отрезка на прежнее место;
  • малый вес по сравнению с другим металлопрокатом равной прочности;
  • длительный срок службы.

Рекомендации перед постройкой

Требования, предъявляемые к навесам, отражены в СНИП 2.01.07-85. В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.

Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.

От величины угла наклона навеса зависит количество скапливающегося снега. С крутой крыши он скатывается самопроизвольно, но для такой конструкции увеличивается расход материала. Для регионов с обильным выпадением снега угол делается не менее 25 — 30⁰.

Сварка простой односкатной конструкции

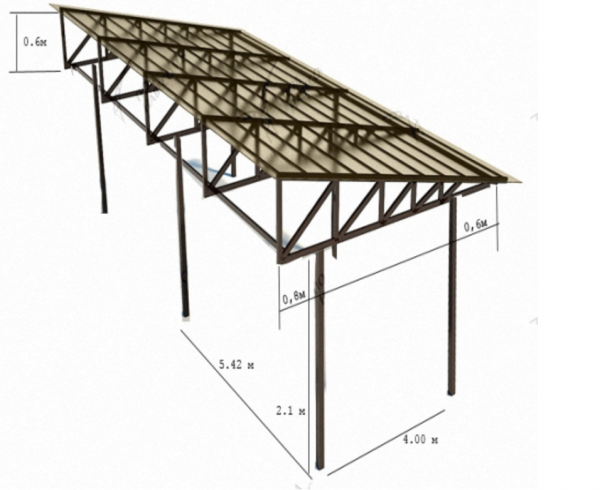

Сначала составляется чертеж с размерами элементов. Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором. Зная характеристики навеса, можно поискать в свободном доступе подходящий чертеж.

Для защиты автомобиля от непогоды чаще всего строят односкатные навесы размером 4×6 м. Фермы треугольной формы изготавливаются из профиля 30×30×1,2 мм. Верхние трубы имеют длину 3,9 м, нижние — 3,1 м. Три вертикальные стойки для их соединения вырезаются из такого же профиля. Крайняя делается высотой 0,6 м, остальные — по степени убывания. Для увеличения прочности в получившиеся участки зигзагообразно устанавливаются семь раскосов сечением 20×20 мм.

Для навеса длиной 6 метров нужно 5 ферм, устанавливаемых с шагом 1,5 м. Поверху они будут соединяться перемычками из профиля 20×20 мм через 0,5 м. Получившаяся обрешетка надежно удержит поликарбонат, не давая ему провисать под тяжестью снега. Для опорных стоек подготавливаются трубы сечением 80×80 или 100×100 мм. Поверху на них укладываются балки из профиля 30×30 мм.

Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором

Без инженерного образования сделать расчет нагрузок не получится, поэтому следует привлечь специалиста или воспользоваться онлайн калькулятором

Процесс сборки

Монтаж навеса производится в следующей последовательности:

  1. Нарезаются шесть стоек. Их длина берется из расчета, что 0,6 — 0,8 вкапываются в землю. Высоты 2,1 м над поверхностью для легкового автомобиля достаточно. Для микроавтобуса с учетом бетонирования площадки потребуется 2,6 м.
  2. Выкапываются шесть ямок — 4 по углам навеса и 2 посредине длинных сторон. Они необязательно должны располагаться по краям конструкции. Лучше стойки устанавливать с отступом 0,6 м внутрь. Это уменьшает нагрузку на провисание.
  3. После заливки бетона необходимо дождаться его полного высыхания. Затем, отрезая лишнее, стойки выравниваются по высоте. Если расхождение небольшое, его устраняют подкладыванием металлических пластин.
  4. При монтаже навеса впритык к стене вместо соответствующих опор в нее вмуровывают закладные.
  5. Сварка ферм производится на земле.
  6. После их готовности 3 стойки обоих рядов соединяются балками, на которые устанавливаются фермы.
  7. Затем на верхнем поясе между фермами привариваются продольные перемычки.
  8. Швы на собранной обрешетке зачищаются шлифовальной машинкой, чтобы не мешали укладке поликарбоната.
  9. Готовая конструкция окрашивается. В обрешетке высверливаются отверстия для крепления кровли.
  10. Листы поликарбоната прикручиваются саморезами с термошайбами так, чтобы они выступали за пределы каркаса на 10 — 15 см. Такие козырьки обеспечат защиту металла от дождевой воды.

Заключение

Для изготовления простого навеса достаточно квалификации начинающего сварщика. Особое внимание уделяется качеству шва, соединяющего нижний пояс с опорами, так как на него приходится основная нагрузка. При использовании волнистых кровельных материалов, отверстия для их крепления делаются в верхней точке волны.

Строим навес для машины своими руками. Цены и Расчеты.

Изготовление арочных ферм из профильной трубы — или как построить навес самостоятельно.



Здравствуйте.  Приветствуем вас на нашем сайте.

Мы  уже более 8 лет занимаемся металлообработкой и изготовление различных конструкций из металла.

За это время нами накоплен огромный опыт по общению с разного рода металлами и конструкциями.

У нас имеется современный парк металлообрабатывающего оборудования — позволяющего решать самые сложные технические задачи по изготовлению металических конструкций.

В данной статье речь у нас пойдет о навесах из металла — способах их рассчета и монтажа.

Итак: Вы решили построить на своем участке навес под автомобиль — разберем как просто и быстро это можно организовать:

1 ) Для начала Определяем местоположение, границы и размеры будущего навеса (длинна ширина и высота)

2)  Выбираем тип и внешний вид навеса (к примеру -арочный навес,  Односкатный либо двускатный  навес, Навес консольного типа)

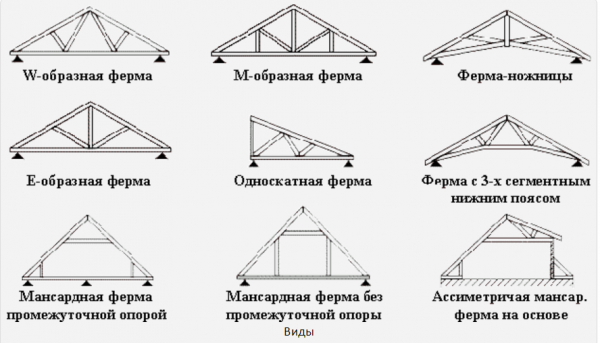

варианты-стропильных-ферм

варианты-стропильных-ферм для навесов

3) Принимаем решение — либо строить навес самостоятельно — либо Заказать полностью изготовление навеса на фирме.


Конечно проще всего довериться специалистам, и получить уже готовый навес с гарантией и монтажем под ключ- это самый удобный вариант лишающий вас многих проблем с предстоящей постройкой навеса.

Кроме одной и самой главной — конечно же все упирается в окончательную стоимость постройки, а как вы понимаете — Услуги эти не дешевы…

Посчитаем на примере (в денежном эквиваленте) самую популярную модель арочного навеса рассчитанного на 2 машиноместа — Возьмем Навес 5.5 на 6.3метра.


Расчет Арочного Навеса 5.5 на 6.3метра

Общая площадь накрываемая нашим навесом считается по крыше : 5.5х6.3= 34.7м2

Цены на рынке навесов (2018год) колеблются от 2500руб за м2 до в среднем 3500руб м2 — За изготовление автонавеса с монтажем под ключ.

Это получается что наш навес (округлим его площадь до 35м2) выходит:

в самом дешевом варианте 2500за квадрат — 87500руб (цены у производителей ниже чем 2500руб- должны вас существенно насторожить- потому что качественный сварной навес за такие деньги не построишь, и производитель предлагающий низкую цену- явно будет на всём что можно экономить)

в самом дорогом —122000руб

Средняя же стоимость навеса 5.5х6м из расчета 3000руб м2 -будет равна 105000руб

Итак разберемся что из себя должна  представлять конструкция нашего будующего навеса за 105000руб?

Из чего он будет состоять как будет крепится как будет покрашен и чем будет в итоге покрыт?



чертеж 6х5 навеса

чертеж 6х5 навеса

Дешевый навес для дачи своими руками. Цены и Расчеты.

Так вот выше два рисунка с чертежами арочного навеса предлагаемые разными производителями навесов.

Разберемся какая между ними разница? и каким в итоге должен быть ПРАВИЛЬНЫЙ Навес 5х6метра

Итак:

  1. Обращаем внимание на столбы -их должно быть не менее 6 штук — желательно чтобы это была проф труба не менее чем 80х80 толщина стенки 2 — 3мм
  2. Уточните у производителя как будут крепиться столбы? Если бурят то на сколько, бетонируют столбы или нет? Если столбы -планируют бетонировать — то бурить не менее 1.2м. Есть технология осыпки столба песком- по ней бурят на 80 см -ставят столб и постепенно обсыпают песком с последующей проливкой и тромбовкой столба. Где не желательно бурение грунта -есть Технология установки столба на металический уголок-вбивается кувалдой в землю на 80см -по 2 шт на каждый столб. Если навес ставят на уже подготовленное бетонное основание то какие будут подъпятники под трубу и какие анкера?
  3. Соединение столбов. Лаги Либо Фермы? На обоих картинках выше производители соединяют столбы навеса при помощи ферм. на первой фермы арки -на второй прямые фермы. Но обычно Поверх столбов кладется Лага из точно таково же профиля как и сами столбы. На эти Лаги либо фермы  в дальнейшем ляжет крыша навеса.
  4. Самая Значимая часть в постройке навеса -это то из чего будет сделана его крыша. Если на столбах и можно сэкономить(в принципе этот навес будут держать даже столбы 60х60) То вот на фермах экономить не стоит. Так как на них ляжет вся основная нагрузка и в случае особенно снежной зимы и не правильно спроектированных ферм навеса — вся конструкция под большой массой снега -может просто рухнуть. Расчет  Фермы-  для пролета 5.5 метров проф труба не менне 25х25х2 — количество ферм (через 1.5 метра -5штук)
  5. Обрешетка: Обучно используют проф трубу 40х20 с шагом 50 см — для нашего навеса должно быть не менее 12штук обрешетки.
  6. Поликарбонат. Тут уже очень многое зависит от производителя пластика. тк поликарбонат помимо собственно толщины имеет такой показатель как плотность. То бывает что пластик толщиной в 10мм плохого производителя весит примерно как 6мм у хорошего. Если поликарбонат качественный и соблюден шаг обрешетки не менее 50см то и 6мм пластик прослужит вам очень долго.

Покраска Обратите внимание на качество эмали которой покрывают ваш навес. Хорошие краски по металлу это Хамерайт, Новакс, Дали ( Если конечно вам за эти деньги не предложат порошковую окраску 🙂

Вот в принципе 7 пунктов следуя которым можно проконтролировать за производителем качество предлагаемого им продукта В данном случае речь у нас идет о арочном навесе.

——————————————————————————————————————-————

Металлический навес 6 х 5.5 своими руками или — ПРОСТАЯ МАТЕМАТИКА ПРИ ПОСТРОЙКЕ НАВЕСА ПОД АВТО

А Теперь как Мы и планировали — давайте посчитаем что в итоге у нас получится если мы возьмемся сами изготовить такой арочный навес — так сказать своими руками (но возможно и с чьей то маленькой помощью:)

Итак считаем:

И начнем мы со столбов. Нам понадобится 6 столбов 80х80х2 по три метра (из расчета того что 80см идет в землю) + две лаги на верх по 6 метров получаем 18 +12 =30метров профильной трубы 80х80

Металл -все дорожает и дорожает но на данный момент эту проф трубу мы берем по 270руб за метр

  1. стойки (столбы) и лаги 80х80 =8100руб

————————————————————————

Второе: металлические ФЕРМЫ для крыши навеса. Есть два варианта -либо купить уже готовые арки под навес (это конечно выйдет немного подороже, зато экономим в работе и времени) Либо изготовить арочные фермы своими руками- но для этого как минимум нам понадобится профилегиб -чтобы согнуть дуги для ферм навеса.

Посчитаем оба варианта:

Первое -покупаем уже готовые арочные фермы изготовленные из проф трубы 30х30х2 (в количестве 5 штук — хотя фермы рассчитаны с большим запасом прочности и вполне бы хватило 4штуки, но как говориться -лучше перебдеть:)

Цена 1фермы 5.5метра -3300руб х 5штук =16500руб

эскиз фермы для навеса

Арочная ферма для навеса 5.5метра

———————————————————————————

Теперь посчитаем сколько будет стоить стоит сварить ферму самостоятельно?

На каждую ферму нам понадобится по две профильных трубы 30х30 -12метров плюс 3 метра проф трубы 25х25 (укосы внутрь фермы)

Получаем 12м по  88руб и 3м по 65руб

Итого : 1251руб Стоимость одной фермы в материале. Умножаем на 5 штук

6255руб  Стоимость металла на арки нашего навеса при учете их самостоятельного изготовления(правда по уму сюда нужно ещё заложить такие расходники как электроды , сварочная проволка, отрезные диски, электричество, покраска, ну и сама работа по изготовлению ферм)


Третье- Обрешетка для навеса

Опять же самые популярные два варианта -это проф труба 30х20х1.5 либо проф труба 40х20.1.5

Шаг обрешетки навеса рекомендованный производителями поликарбоната — через 50 см исходя из этого нам понадобится 13штук по 6метров =78 метров

Посчитаем опять же два варианта :

30х20- 78 х 75= 5850руб

40х20-78х85=6630руб


Итак Металлокаркас Навеса готов- и остается только его покрасить ну и покрыть пластиком .

Краска по металлу для навеса

Чтобы металл не ржавел — и навес долго служил мы обычно используем качественные эмали по металлу такие марки краски как NOVAX, Хамерайт , Дали

В среднем на навес понадобится примерно 3л краски

Хамерайт на навес обойдется примерно-2500руб

Краски Новакс и Дали — примерно на 1500руб


Поликрбонат для Навеса

Так как пластик (поликарбонат) выпускается производителями 12 метровой либо 6 метровой длинны, то исходя из этих соображений- чтобы не было перерасхода по пластику — мы и считали наш навес.

Для крыше навеса нам понадобится 3листа поликарбоната по 6м плюс два стыковочных профиля — можно конечно докупить торцевые планки- для закрытия торцов поликарбоната- но практика показывает что лучше их не ставить -уж очень часто из за них сотах пластика накапливается вода и грязь.

Мы ведь не хотим переплачивать?

Вообще -Если уж совсем экономить- то можно покрыть и 4мм пластиком(лично у меня 7метровый навес покрыт четверкой- и отлично себя чуствует уже 4год 🙂

Но все же посчитаем опять же два варианта это поликарбонат 6мм и 8мм

Поликарбонат 6мм  Стоимость 3750руб за 6 метровый лист

Стыковочные профили мы берем неразъемные так как они намного дешевле и проще при монтаже( лучше взять под 8мм пластик -намного проще будет одеть стыковку при монтаже пластика) -250руб шт

Итого: 11750руб

Поликарбонат 8мм Стоимость 4350руб за лист 6 метров

Стыковки берем на 10мм пластик — 300р шт

ИТОГО: 13650руб


Ну вот кажется и все такие мелочи как саморезы-электроды доставки- точно не посчитаешь- возьмем примерно  3000руб


Из всего выше сказанного получаем две стоимости при самостоятельном изготовлении автонавеса 5.5 на 6метров

1 цена -эконом вариант -Фермы навеса изготавливаем самостоятельно.

=8100+6255+5850+1500+11750+3000=36455руб  Стоимость материалов на навес 5х6 при самостоятельном изготовлении ферм.

……………………………………………………………………………………………………………………………………………………

2 Вторая цена -фермы покупаем берем обрешетку 40х20 и поликарбонат 8мм

=8100+16500+6630+2500+13650+3000=50380руб Купили уже готовые фермы для навеса, взяли пошире проф трубу для обрешетки и потолше лист поликарбоната.


Итак что мы имеем в итоге?

И на сколько получится сэкономить — при самостоятельном подходе к постройке навеса под авто?

Имеем стоимости фирм производителей -от 87500руб до 122000руб за автонавес 35м2

И суммы по материалам которые понадобятся при самостоятельной постройке металлического навеса:

36455руб    и    50380руб

Вот наша примерная выгода в денежном эквиваленте — если строим навес самостоятельно, а не заказываем на фирме:

Эконом: 87500- 36455=51045руб

Премиум(дорогой) 122000- 50380= 71620руб


Тут конечно не заложена работа -по монтажу навеса, но от себя скажу следущее- Хорошая бригада сварщиков(2человека) при наличии уже изготовленных ферм всех подготовленных и покрашенных материалов собирает такой навес -за 1 смену(8 рабочих часов). Неопытные сварщики -самое большое проковыряются с ним 2 дня.

Наши бригады сварщиков за сборку навеса берут примерно 12000 руб за смену

Но собрать навес при условии что все материалы есть , даже для одного -толкового сварщика -который умеет пользоваться рулеткой и уровнем — не особо хитрое дело — и в среднем рабочий день простого мастера сварщика в Москве и области стоит от 2500руб до 5000руб + ему нужен будет 1 подсобник 2000руб день.

Вот и получается в итоге что если -взять это дело с постройкой навеса для авто в свои руки- а не заказывать его у производителей то можно сэкономить в среднем от 40000руб до 60000руб

и это только сумма для небольшого по строительным меркам так скажем даже навесика -всего то 35м кв

А представьте навес к примеру большой навес10х10метров  ? А это уже как минимум в три раза больше. 🙂



PS Все расчеты на металл пластик краску и т.д сделаны по ценам (августа 2018)

Моск. Обл г Лобня.

Буду Очень рад и признателен — Если вдруг моя статья принесет вам реальную пользу, то пишите комментарии- звоните, всегда готовы помочь и подсказать по расчетам.



Сварочная Артель «Сварга» г Лобня

Михаил 89263356027

[email protected]

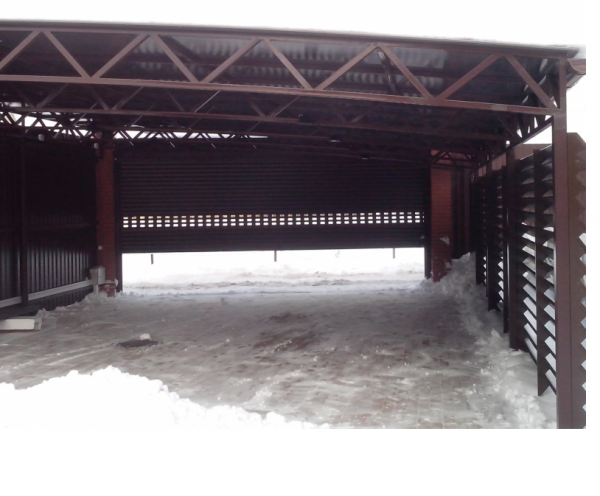

Фото готовых Навесов — смотрите здесь: http://сварщик-лобня.рф/portfolio-category/navesy/



конструкция, расчеты, чертежи + фото, видео

Перекрытие небольшого пространства около дома позволяет защитить от осадков и непогоды места отдыха или хранения какого-то имущества. Зачастую для этой цели используют навесы. Этот вид сооружения не имеет по периметру стационарных стен, хотя может использоваться тканевая или иная лёгкая обшивка для усиления защитных функций.

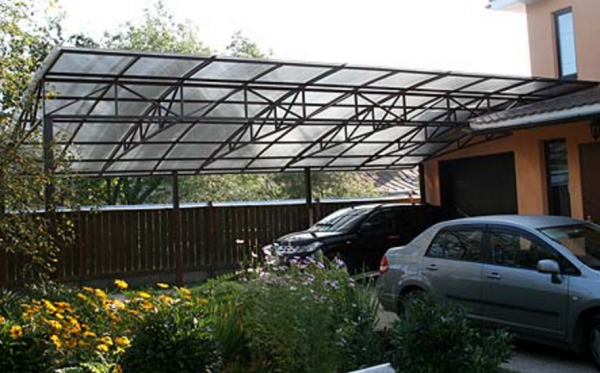

рис1.Навес

Навес практически является лёгким каркасом с установленной на нём кровлей. Таким образом, навес выгоднее всего изготавливать из материалов, достаточно прочных на осевое сжатие и изгиб, имеющих минимальный вес при максимальной технологичности. Опыт показывает, что лучше всего навес изготавливать из профильной трубы. Своими руками при этом можно выполнить работу полностью или её значительную часть.

Виды стального профиля.

Современная индустрия производит огромный ассортимент трубных изделий из стального профиля, обычно имеющих прямоугольное или квадратное сечение. Ширина стенки варьируется от десяти миллиметров до десяти сантиметров и более. Толщина металла, использованного в изделии, может быть от одного миллиметра до полутора сантиметров. Отличаются трубы и по способу изготовления. Они бывают:

  • холоднокатаные;
  • горячекатаные;
  • электросварные.

рис.2 Труба профильная стальная

Каждый вид трубы имеет свои достоинства и основную сферу применения. Для изготовления несложных строительных конструкций, к которым относятся навесы, лучше всего подходят холоднокатаные и электросварные трубы.

Элементы навеса из профильной трубы

Как любая пространственная конструкция, каркас навеса из профильной трубы будет состоять из стоек, прогонов перекрытия и элементов горизонтальных и вертикальных связей. Стойки или столбы для навеса могут изготавливаться из профильной трубы, хотя возможно применение и обыкновенной трубы круглого сечения. Некоторым недостатком столбов из круглой трубы станет более сложная конструкция узлов опирания и крепления элементов.

рис 3. Сечение трубы

Опоры лучше изготавливать из трубы квадратного сечения. Такая форма идеально подходит для сопряжения элементов, располагающихся под прямыми углами. На ровной и прямой поверхности стенки легко устанавливаются элементы крепления при помощи сварки, болтовых или резьбовых соединений. Форма сечения, представляющая собой равносторонний квадрат, обеспечивает равную жёсткость профиля в продольном и поперечном направлении.

Для изготовления прогонов или ферм лучше всего подойдёт труба прямоугольной конфигурации. В отличие от стоек, прогоны испытывают значительное усилие в поперечном направлении, то есть сверху вниз. И практически никаких нагрузок вдоль оси. Поэтому использование квадратного или круглого профиля совершенно не целесообразно.

Для изготовления элементов вертикальных и горизонтальных связей профили трубного сечения использовать нет необходимости. Лучше всего для этого подойдёт стальной уголок небольшой ширины.

Стойки навеса из профильной трубы

В зависимости от длины элемента следует выбрать ширину и толщину стенки. Подбор этих параметров лучше производить на основании расчёта нагрузок, но в то же время для строительства простого навеса такие сложности выглядят избыточными. Нужно учесть, что и толщина стенки, и ширина её, влияют на жёсткость стойки. Можно применить более толстую трубу меньшей ширины сечения или тонкостенную трубу с широкой полкой.

Вертикальная нагрузка от перекрытия навеса, воспринимаемая стойкой, не является очень большой и даже тонкостенная труба сможет её воспринимать без деформации. Жёсткость трубы напрямую зависит от высоты сечения. Поэтому применение стойки с широкой полкой и тонкой стенкой будет целесообразнее и экономичнее.

рис 4. Чертёж навеса

Размер профильной трубы для навеса среднего размера, например, легкового автомобиля, может быть от пятидесяти до ста миллиметров. Если стойки расположены чаще, то сечение трубы можно уменьшить. При опирании кровли навеса на четыре опоры, лучше их изготовить из труб большего сечения.

На стойки навеса закрепляются элементы связей, препятствующие смещению в вертикальной плоскости под воздействием ветровых нагрузок. Их следует закреплять на стойках жёстко, при помощи сварки или закрепления в двух точках на каждой плоскости опоры. Связи устанавливаются крестообразно в продольной и поперечной плоскости.

Стойки следует закреплять в фундаменте жёстко, замоноличивая в тело бетона или монтируя при помощи анкеров, установленных в верхнем срезе фундамента. Устанавливая столбы для навеса из профильной трубы, необходимо контролировать их вертикальность при помощи водяного уровня или лазерного отвеса. Стойку, закреплённую при помощи анкеров, можно выровнять в процессе монтажа. Замоноличенную в процессе установки, выровнять впоследствии практически невозможно.

Почти все работы, связанные с изготовлением несущих элементов каркаса навеса из профильной трубы, можно выполнить собственными руками. Бетонирование фундаментов и установка стоек не требует высокой квалификации и доступно любому застройщику. На этом этапе можно обойтись без сварочных работ.

Устройство кровли навеса

Кровля навеса является основной целью, ради которой и проводятся все остальные работы. Сложность её изготовления и монтажа напрямую зависит от длины перекрываемой стороны и шага стоек опор. Чем больше длина прогона или фермы навеса из профильной трубы, тем изделие будет сложнее и дороже. Оптимальным вариантом можно считать трёхметровый пролёт, позволяющий получить достаточно площади при минимальных затратах.

Более простым решением является односкатная крыша навеса, на основе простых прогонов из профильной трубы. Для изготовления прогонов лучше всего подходят элементы прямоугольного профиля. При этом большая сторона сечения балки устанавливается вертикально, а меньшая является основанием.

Расчёт балок навеса из профильной трубы можно поручить специалисту или подобрать размер профиля самостоятельно. Для этого следует посчитать предполагаемую нагрузку на балку, которая будет зависеть от климатического пояса, шага прогонов и их длины, веса кровельного покрытия. Для балки длиной три — четыре метра можно порекомендовать профиль высотой восемьдесят — сто миллиметров.

рис 5.Типы ферм

Уменьшить высоту профиля можно использовав вместо сплошного прогона сварную ферму. Чертежи ферм из профильной трубы для навеса проще всего поискать в интернете или сделать на основе чертежей металлических ферм, уменьшив пропорционально длине. Ферма не должна получаться сложной, помимо треугольной конструкции нижнего и верхнего пояса, связанных центральной стойкой, достаточно укрепить верхнюю балку подкосом. Для такой конструкции может оказаться достаточно профиля с высотой шестьдесят миллиметров по большей стороне в нижнем поясе и меньшего размера для остальных элементов фермы.

Не забывайте, что приведённые примеры соответствую минимальным пролётам и небольшой нагрузке на балку или ферму. При увеличении любого параметра, расчёты следует передоверить специалистам, обладающим необходимой квалификацией.

Элементы фермы следует скрепить при помощи сварки. Если вы не знаете, как правильно сварить ферму навеса своими руками, то нужно доверить эту работу знающему сварщику. Сварка сегментов трубчатого сечения непростая задача и этому ремеслу нужно учиться. Сварные швы следует зачистить и защитить от коррозии специальной грунтовкой.

На уложенные балки или фермы устанавливается обрешётка из бруса высотой пятьдесят миллиметров, называемого обрешёткой. Обрешётка предназначается для крепления листов кровельного покрытия. Если не гнаться за экзотикой, то наилучшим вариантом для этого типа сооружений является металлический профильный кровельный настил или листы на основе полимеров. Установить обрешётку и настелить кровельные листы навеса из профильной трубы своими руками, может практически любой застройщик. Брус, из которого делается обрешётка, должен быть заранее пропитан антисептическим составом или окрашен специальной краской, предотвращающей гниение древесины. После установки бруса в проектное положение, сделать это окажется труднее, а качество выполненных операций будет гораздо хуже.

Фермы или прогоны навеса скрепляют между собой с горизонтальной плоскости крестообразными связями из профильного металла небольшого сечения. Так же, как и на стойках, связи должны жёстко крепиться в точках опоры, лучше при помощи сварки.

Все металлические конструкции необходимо защитить от коррозии специальными красками для металла. Эту операцию лучше делать до монтажа элементов в проектное положение. После монтажа, требуется восстановить защитное покрытие в местах, где оно оказалось повреждено. Там, где производились сварочные или иные крепёжные работы в процессе установки элементов, нужно нанести покрытие на оголённые участки.

рис 6.Навес

Как видно из описания, несмотря на кажущуюся простоту конструкции, она содержит много элементов различного размера, устанавливаемых на разных отметках. Для предотвращения брака в работе и контроля исполнения задач приглашёнными специалистами, перед началом работ рекомендуется сделать максимально подробный чертёж навеса из профильной трубы. При изготовлении фермы перекрытия, на эту конструкцию тоже нужно сделать чертёж с нанесением размеров всех элементов. Чертёж каркаса навеса можно сделать собственными руками на бумаге или при помощи компьютера, если вы обладаете соответствующими навыками.

Следуя этим рекомендациям, вы сможете выполнить работу с достаточным качеством и не сожалеть о потраченных деньгах.

Навес из профильной трубы своими руками

Для любого двора частного дома строительство навеса из труб — это лишь вопрос времени. Рано или поздно, но хозяева самостоятельно придут к пониманию того, что нужно делать навес из профильной трубы своими руками. Нехитрая конструкция из профиля не только защитит от снега, дождя и солнечного света, но и значительно расширит жилое пространство дома. Но постройка из профилированных труб требует немалых затрат на приобретение материала, кроме того, немалый вес металла над головой может нести угрозу здоровью, поэтому строительство придется выполнять по всем правилам, на основании чертежей и расчетов.

Как сделать конструкцию навеса из профильной трубы

В самодеятельном строительстве навес из профильной трубы, если он не имеет фундамента, кровли и боковых стен из горючих материалов, можно спокойно оставить без оглядки на архитектурные и противопожарные ограничения. Единственное, что нужно будет сделать:

  • Подобрать подходящий проект навеса из профильной трубы;
  • Спланировать конструкцию на конкретной площадке;
  • Выполнить проверочный расчет навеса из профильной трубы на устойчивость конструкции под весом снежной шапки максимальной толщины;
  • Составить смету и последовательность выполнения операций.

Важно! При разработке проекта потребуется сделать оценку наиболее приемлемого варианта фундамента, которого было бы достаточно для удержания тяжелого стального каркаса из профильной трубы для навеса.

Размер сечения профилированной трубы, из которой будет планироваться постройка навеса, напрямую зависит от размеров площадки, и в первую очередь от длины балки перекрытия между опорами. Чтобы определить количество и сортамент необходимого материала, потребуется, используя чертеж навеса из профильной трубы, составить деталировку, и только после этого планировать смету.

Конструкция и расчет навеса

Наиболее простым вариантом, доступным для изготовления своими руками, является односкатный навес из профильной трубы, изображенный на чертеже.

Расчета на прочность опор и горизонтальных прогонов проводить нет необходимости, так как вес постройки относительно небольшой, и прочности металла стоек более чем достаточно. К преимуществам приведенной конструкции можно отнести простоту и небольшой вес постройки из стального профиля. В основе устройства каркаса односкатной крыши применяется ферма из профильной трубы клиновидной формы. На крышу 5,45х5,45 м будет установлено три фермы, максимальной высотой в 120 мм. Ферма сделана из облегченного профиля 25х25 мм с пятью подкосами.

Данные оценочного расчёта и выбранных размеров конструктивных элементов показывают, что вес металлического каркаса крыши из трех ферм не превысит 200 кг, что для шести опор сечением 50х50 мм составляет менее 15% максимальной статической нагрузки. Расчет по массе и нагрузке на кровлю массы максимального снежного покрова дает увеличение распределенного давления на вертикальные опоры до 780 кг, что обеспечивает запас прочности конструкции в 1,3 единицы.

Более серьезной проблемой может быть наличие горизонтальной реакции, способной опрокинуть навес или придать конструкции небольшой наклон. Если навес строится с жестким защемлением профильной опоры в бетонном основании фундамента, то реакция при 27о уклоне ската составит 30% от массы снега. Опора из профилированной трубы 50х50х3, длиной 2 м, способна выдержать боковую нагрузку почти в 150 кг, шесть опор обеспечат сопротивление усилию в 900 кг, что втрое превышает максимальное горизонтальное давление от снежной массы.

Даже если на горизонтальное сечение крыши будет добавлена ветровая нагрузка при скорости 20 м/с, а это составит 24 кг/м2 клиновидной поверхности, то общее увеличение горизонтального усилия не превысит 144 кг, что значительно меньше горизонтальной реакции от давления снега, и на прочность опор практически не повлияет.

Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на видео:

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Технология сборки навеса из профильной трубы

Процесс постройки навесов из профильной трубы обоих вариантов во многом схож, но есть и различия. В первом случае большую часть соединений можно сделать на болтах или шпильках, более мощные и тяжелые конструкции навесов необходимо собирать только с помощью сварки, в противном случае добиться требуемой жесткости конструкции из профильной трубы будет намного сложнее.

Процесс сборки навеса состоит из пяти этапов:

  1. Подготовка фундамента под установку навеса из профилированных труб;
  2. Изготовление ферм из заранее раскроенных по чертежу профилей;
  3. Установка вертикальных опор, обвязка стоек горизонтальными балками перекрытия, установка прямоугольных ферм;
  4. Монтаж клиновидных ферм и соединение их в один каркас;
  5. Укладка кровельного материала и покраска профильных труб навеса защитной эмалью.

Применение сварки в защитной среде позволяет надежно соединить профилированную трубу 50х50 мм и 25х25 мм с минимальной толщиной стенки в 2 мм. Этот этап работы требует хорошего знания технологии соединения тонкостенных изделий. Если нет возможности использовать аргон или углекислоту, то лучше заменить сварку болтовым соединением, и после монтажа усилить стыки сварочными точками. Более толстую профильную трубу можно сварить, используя обычную электрическую сварку по схеме, показанной на видео:

Особенности подготовки и обустройства фундамента

Чем больше сечение профильной трубы, тем тяжелее и жестче получается конструкция односкатного навеса. Но в обоих проектах есть существенный недостаток – нижние части вертикальных стоек не обвязываются дополнительными горизонтальными перемычками из профиля. Поэтому жесткость нижнего яруса может быть обеспечена только за счет правильной привязки к основанию.

Для обустройства основания можно сделать малозаглубленный ленточный фундамент, еще лучше, если площадку под навесом заделывают монолитным бетоном в виде плиты. В обоих случаях бетонного массива фундамента будет достаточно, чтобы удержать навес без крена или перекоса под действием ветровых нагрузок.

Для навесов используется два типа заделки вертикальных стоек в фундамент.

В первом случае для каждой опоры выкапывается скважина на глубину в 60-70 см, в нее помещается кусок асбестоцементной трубы, диаметром в 200 мм, и оставшееся пространство между стенками скважины и трубой засыпается гравием с песком и проливается цементным молочком. Каждую вертикальную опору из профилированной трубы вставляют в подготовленное гнездо и заливают бетонным раствором. В течение 20-30 мин необходимо выровнять стойку по вертикали и подпереть двумя-тремя подкосами. После схватывания бетона оголовки стоек подрезают по одному уровню, и можно приступать к монтажу навеса из профилированной трубы.

Во втором случае для установки стоек используют специальные забетонированные опорные площадки из отрезка профильной трубы 100х100 мм, с приваренным на торце квадратом из листового металла. Для вертикальных опор навеса изготавливается ответная часть «пятки» с отверстиями под крепление анкерными шпильками. Такой способ крепления позволяет идеально точно выровнять опоры при сборке каркаса, и при необходимости подкорректировать их положение. Осталось только решить, как сварить навес из профильной трубы.

Последовательность сборки навеса из профильных труб

После того как были установлены вертикальные опоры, необходимо обвязать оголовки с помощью горизонтальных профилей. Первыми устанавливают короткие отрезки навеса, затем длинные. Прямоугольные фермы сваривают непосредственно на каркасе. Для этого первоначально приваривают горизонтальные отрезки профильной трубы, сначала выравнивают по водяному уровню, прихватывают сварочными точками или хомутом, и только после этого провариваются швы на каждом соединении.

Далее по чертежу вырезают из профильной трубы 50х50 мм отрезки для изготовления профиля. После подрезки углов подкосы прихватывают точками внутри фермы. Если после установки всех подкосов не появилось кривизны в горизонтальных прогонах, можно выполнять окончательную сварку всех элементов.

После этого выполняется подъем и установка крайних ферм крыши, чтобы не нарушить геометрию кровли, рамы временно усиливают с помощью деревянных брусов и планок, а на верхний и нижний свесы устанавливают горизонтальные продольные трубы.

После соединения сваркой всех узлов, оставшаяся часть ферм крепится на каркасе навеса.

Места и линии сварочных швов тщательно оббивают от шлака, зачищают и покрывают грунтовкой. Все металлические элементы навеса профильной трубы обязательно обрабатывают фосфатным антикоррозионным составом, грунтуют и окрашивают в два слоя алкидной эмалью для наружных работ.

Для кровли чаще всего используют сотовый поликарбонат или профнастил. Первый – очень удобный и красивый, второй дешевый и практичный.

Совет! Перед тем как приступать к укладке кровельного материала, необходимо осмотреть все сварочные швы на фермах и подкосах, если из-за ошибки или температурных напряжений сварка треснула, нужно будет наварить усиливающую косынку из листового материала.

Иногда, после укладки кровли, легкие варианты навеса под действием ветра могут раскачиваться и совершать незаметные глазу колебания в горизонтальном направлении. Чтобы увеличить поперечную жесткость каркаса, можно дополнительно наварить к навесу арочные подкосы между стойками и горизонтальными прогонами из профильной трубы. Такое решение позволит избавиться от малейших колебаний и, соответственно, сохранить целостность кровельного материала.

Заключение

Кроме односкатных конструкций, для навесов широко применяются арочные и двухскатные варианты кровли. Такие схемы имеет смысл устанавливать за пределами двора, на удалении от дома и хозпостроек, в местах, где существуют сильные порывы ветра. Технически постройка двухскатного навеса из профильной трубы ничем не отличается от односкатного варианта. Арочные варианты сложнее из-за того, что приходится заказывать изготовление дуговых сегментов ферм, кроме того, это значительно увеличивает цену постройки.

Отправить комментарий

Расчет и изготовление навеса из профильной трубы, чертежи и фото

Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

Эскиз навеса из квадратной профильной трубы

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

  • Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
  • Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
  • По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
  • Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
  • Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Варианты стропильных ферм для навеса из профтрубы

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

Обратите внимание:  СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Далее приступаем к расчетам количества нужных материалов. Обязательно учитываем процент брака и возможных потерь при монтаже. Обычно закладывается 5% от итогового количества.

Чертеж навеса из профильной трубы с размерами

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

  • Откапываем ямы на нужную глубину.
  • На дно засыпаем слой щебня.
  • В ямы вертикально устанавливаем закладные детали.
  • Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Крепление стоек навеса из металлической трубы на закладные

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Возведение каркаса кровли навеса из металлической трубы

Навес из профильной трубы, фото фиксации кровли на стойках

К сведению:  перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Крепление стойки навеса из профтрубы сквозными болтами к основанию

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание:  недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.  Сварка элементов профтрубы для изготовления навеса

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Монтажные хомуты для изготовления навеса из профтрубы малого сечения

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению:  антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

  • 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
  • П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м2.

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Толщина профилей для строительства навесов из труб

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Стропильная ферма для крыши навеса из профильной трубы

Пример стропильной фермы

размеры чертежеЙ, как согнуть трубу для каркаса, как сварить своими руками

Вопрос возведения навесов всегда будет актуальным для владельцев частных домов. Сложно найти более подходящий материал для строительства, чем профильные металлические трубы. Каркас будет устойчивым, но легким, его можно сделать как стационарным, так и разборным.

Профильные металлические трубы квадратного или прямоугольного сечения обладают хорошей жесткостью и практически не подвержены деформации, а ровные стороны облегчают процесс подгонки и обеспечивают большую площадь сварочного шва. Промышленность выпускает профильные трубы, изготовленные тремя способами:

  • Холодной прокатки.
  • Горячей прокатки.
  • Сварные.

Толщина стенки — от одного до пятнадцати миллиметров, наружное сечение — от десяти миллиметров.

Конфигурация профильных труб, используемых в конструкции навеса

Совет. Для строительства навеса желательно использовать сварные и холодной прокатки профильные трубы.

Несмотря на простоту конструкции, для строительства потребуется чертеж навеса из профильной трубы с расчетами нагрузки. Конструктивно навес состоит из следующих элементов:

  • Вертикальные стойки.
  • Фермы.
  • Обрешетка.
  • Кровля.
  • Фундамент.

Детали конструкции навеса из профильной трубы с односкатной крышей

Варианты фундамента для вертикальных стоек из профиля

Установить вертикальные стойки можно несколькими способами:

1. Выкапывается яма глубиной 50-60 см и размером 40×40 см. На дно ямы укладывается щебень или мелкий камень. Нижний конец стойки обрабатывается антикоррозийной краской. Стойка устанавливается в вертикальное положение, фиксируется подпорками, яма заполняется бетоном.

Самый простой пример бетонирования стойки, но его нельзя назвать самым практичным

2. Подготовленную яму заполняют бетоном и устанавливают закладную деталь, к которой впоследствии приваривается вертикальная стойка.

Фундамент в разрезе с закладной деталью. Вертикальная стойка устанавливается и приваривается к закладной, при необходимости усиливается приваренными косынками.

3. Производятся действия, аналогичные второму пункту, только вместо закладной детали устанавливаются анкерные болты.

Использование анкерных болтов позволяет выровнять стойку при монтаже регулировкой затяжки гаек и подкладкой металлических пластин различной толщины

На заметку. Горизонтальные обвязывающие трубы, на которые будут устанавливаться фермы, монтируются по длинным сторонам навеса, при необходимости могут быть усилены укосами, изготовленными из профиля.

Изготовление ферм из профильной трубы и монтаж

Формы крыш для навесов в основном разнообразием не отличаются, хотя бывает, что встречаются эксклюзивные экземпляры. В основном это односкатные, двухскатные и арочные конструкции, для покрытия которых чаще всего применяют:

  • Поликарбонат.
  • Металлочерепицу.
  • Оцинкованный профнастил.

Изготовить фермы удобнее всего на земле, а потом готовые приварить к стойкам. Тем более что изготовленная первая ферма будет использоваться в качестве шаблона, что значительно ускорит сборку последующих. Наглядные примеры разъяснят, как правильно сварить ферму для навеса.

Конструкция фермы, которая используется в основном для односкатных и двухскатных навесов из профильной трубы

Ферма, собранная из двух элементов (смотреть фото 6) для двухскатной крыши

Виды ферм, чаще всего используемые при строительстве навесов, способные выдержать любую снеговую нагрузку

Если с фермами для таких обычных крыш более или менее все ясно, то при изготовлении фермы арочного типа возникает технический вопрос: как согнуть трубу без трубогиба для навеса с покрытием из поликарбоната.

Изготовление арочной фермы

Изогнуть трубу с квадратным сечением будет тяжелее, чем профиль, имеющий форму прямоугольника. Изгибать следует широкую сторону.

Направление изгиба прямоугольной трубы

Существует несколько способов изгиба профильной трубы без трубогиба и нагрева:

1. Потребуется изготовить несложный инструмент: к отрезку трубы большего диаметра приваривается полутораметровая ручка, надевается на трубу, которую следует изогнуть. Последовательно подгибают заготовку, перемещая самодельный трубогиб.

Самый простой, но действенный способ изгиба профильной трубы

2. Если требуется произвести изгиб большого радиуса, то можно к нижней ровной части фермы приварить вертикальные стойки. Начиная с одного края, последовательно надо подгибать руками верхний профиль и приваривать к верхним концам стоек.

Изготовление арочной фермы с небольшим изгибом для навеса

3. Изогнуть профильную трубу можно, используя шаблон, изготовленный из деревянных досок и круглых кольев, изгибая и фиксируя кольями профиль.

Стенд для изгиба дуги из прямоугольной трубы моно изготовить самостоятельно

Совет. Конструкцию дугообразной фермы следует выбирать с учетом проекта и доступности способа изготовления. В принципе, изогнуть необходимую заготовку можно в любой слесарной мастерской, где есть трубогибочный станок, а фермы — сварить самим.

Монтаж ферм навеса

Очень важно установить правильно крайние фермы, так как именно от них будет зависеть установка последующих, поэтому крепить следует изначально на прихватки, тщательно проверяя установочные размеры. После фиксации крайних элементов следует натянуть шпагат по краям и середине. Так как фермы имеют одинаковый размер, монтаж производится с ориентировкой на натянутый шпагат. Отклонения по плоскости ската не должны составлять более 2 мм.

Схема каркаса двухскатного навеса

К установленным фермам приваривается обрешетка из профильной квадратной трубы (можно использовать меньший размер). Если навес из профтрубы накрывается профнастилом, то листы нужно заказывать в соответствии с шириной ската, чтобы избежать лишних стыков. При покрытии навеса металлочерепицей рассчитать размеры установки обрешетки надо таким образом, чтобы стыки листов лежали на обрешетке.

Важно. После сборки каркаса и окончательной проверки все швы стыков провариваются и зачищаются. Готовый каркас навеса грунтуют и окрашивают антикоррозийной краской.

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

  • Шуруповерт.
  • Насадка под шестигранную головку саморезов.
  • Ножницы по металлу.
  • Болгарка.
  • Саморезы.
  • Шпагат.

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Примечание. Очень важная деталь: саморезы должны устанавливаться строго перпендикулярно поверхности профильной трубы, так как герметизацию отверстия обеспечивает эластичная шайба, находящаяся под головкой.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса. Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Внимание! При закручивании саморезов шуруповерт необходимо располагать строго перпендикулярно поверхности крыши. Закручивать саморез следует на небольших оборотах, контролируя правильный прижим уплотнительной шайбы.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
