Котел для бани своими руками: чертежи, как сварить

Котел для бани своими руками обычно сваривают из листового металла, бочки или трубы большого диаметра. Простейшая конструкция выполнена в виде короба с дымоходом и каменкой. Если отопительный прибор укомплектовать теплообменником, можно подключит систему отопления с радиаторами для большой бани.

Виды и особенности банных котлов

Котел для бани своими руками

Котел для бани своими руками

В общих чертах котел для бани похож на традиционный отопительный прибор, устанавливаемый внутри жилого помещения. При самодельном изготовлении конструкция напоминает буржуйку. Для большой бани сваривают котел с теплообменником, к которому подсоединяют систему отопления.

Основное отличие по конструкции зависит от типа топлива, на котором будет работать отопительный прибор в бане:

  1. Электрические котлы удобны из-за отсутствия дымохода. Нагрев осуществляется ТЭНами. Большая мощность нагревательных элементов требует подведение отдельной линии электропроводки.
  2. Газовые модели удобны для использования. Автоматическая регулировка горения поддерживает заданную температуру. Однако взрывоопасность газа не делает этот вид котла лучшим выбором для бани.
  3. Твердотопливные котлы – самые ходовые отопительные приборы для бани. Внутри топки можно сжечь все что горит.
  4. Жидкотопливные модели обычно работают на солярке. Котлы пожароопасные. Вдобавок едкий запах солярки не придаст комфорта пребывания внутри бани.
  5. Пиролизные котлы экономичны. В одной камере происходит тление дров, а само горение осуществляется во второй топке.

Из всех вариантов для бани идеален только твердотопливный отопительный прибор. Котел можно даже сварить самостоятельно из металла. Газовые модели неудобны в плане подключения из-за необходимости оформления разрешительной документации. Пиролизные – это котлы длительного горения. Они должны работать постоянно, что выгодно только для жилого помещения.

На видео представлена работа котла на твердом топливе:

Как сделать котел в баню

Собрать котел банный своими руками не составит труда при умении пользоваться болгаркой и сварочным аппаратом. Конструкцию сваривают по готовому чертежу или разрабатывают свою схему. Важно только знать, из каких узлов состоит отопительный прибор для бани.

Конструкция самодельных котлов

Котел для бани своими руками

Котел для бани своими руками

Самоделки отличаются формой, что зависит от материала изготовления (труба или листовая сталь). Конструкция отопительного прибора для бани состоит из следующих узлов:

  1. Камера сгорания. В топку загружают дрова, здесь же и происходит их сжигание.
  2. Дымоход. Труба соединена с топкой и выведена через крышу бани на улицу для отвода продуктов сгорания.
  3. Зольник. Камера расположена под топкой и разделена колосниками. Через щели в зольник просыпаются угли перегоревших дров. Еще эту камеру называют поддувало, так как через зольник поступает воздух в топку для поддержания горения.
  4. Каменка установлена над топкой. Отсек выполнен в виде камеры, куда внутрь загружены камни.
  5. Бак для нагрева воды расположен выше каменки. Внутри проходит металлический дымоход. От него происходит нагрев воды.

Теперь стоит рассмотреть нюансы конструкции. Котел делают слегка вытянутым, чтобы дверцы топки и зольника выходили в предбанник. Сам корпус через стенку входит в парную. Каменка не является обязательным узлом. Обогрев парилки может происходить от корпуса и кипящей в баке воды.

Совет! Каменка является неотъемлемым атрибутом бани. Приятно париться в парилке, в которой можно плеснуть водичкой на раскаленные камни.

При изготовлении котла экономить на каменке нежелательно.

Если баня большая и имеется много комнат, потребуется полноценная система отопления. Отопительный прибор оснащают еще одним узлом – теплообменником. Бак или змеевик располагают в топке. К теплообменнику подключают трубопровод с радиаторами. Систему заполняют теплоносителем, чаще всего водой или антифризом.

Цилиндрический котел

Проще в изготовлении цилиндрический котел из-за меньшего количества сварных стыков. Материалом послужит бочка или труба диаметром минимум 50 см. Метал желательно подбирать толстый – около 6 мм. От этого зависит срок эксплуатации.

Котел для бани своими руками

Котел для бани своими руками

Для изготовления цилиндрической модели отрезают кусок трубы длиной 1 м. Торцы заваривают заглушкой. Там, где будет низ, приваривают 4 маленькие ножки. На высоте 5 см от днища в трубе прорезают болгаркой прямоугольное окошко зольника. Из вырезанного фрагмента металла делают дверцу, крепят возле поддувала к трубе петлями.

На 10 см выше зольника внутри трубы вваривают колосники. Их можно сделать съемными. К трубе приваривают пластины, а на них укладывают чугунные колосники. Выше на 10 см от колосников вырезают еще одно отверстие для топки. Дверцу аналогично фиксируют петлями.

Для каменки отрезают еще один кусок трубы. Длину рассчитывают индивидуально, чтобы торец вышел в парилку бани. Заготовку для каменки приваривают над топкой. Одновременно вваривают трубу дымохода. Торец каменки, выходящий в парилку, можно оборудовать дверцей. Выше каменки монтируют бак для воды.

Совет! Все контактирующие с водой узлы (бак и дымоход) лучше сделать из нержавейки.

Прямоугольный котел

Котел для бани своими руками

Котел для бани своими руками



Схема изготовления прямоугольного отопительного прибора для бани аналогична цилиндрической конструкции. Отличием является только то, что труба образует готовый корпус, где остается только вырезать топку и зольник. Корпус прямоугольной конструкции придется сварить из отдельных кусков листовой стали.

Еще одним важным моментом является устойчивость цилиндра к деформации при нагреве. Чтобы прямоугольные стенки оставались ровными, внутри корпуса со стороны топки приваривают ребра жесткости.

На видео показан пример изготовления котла:

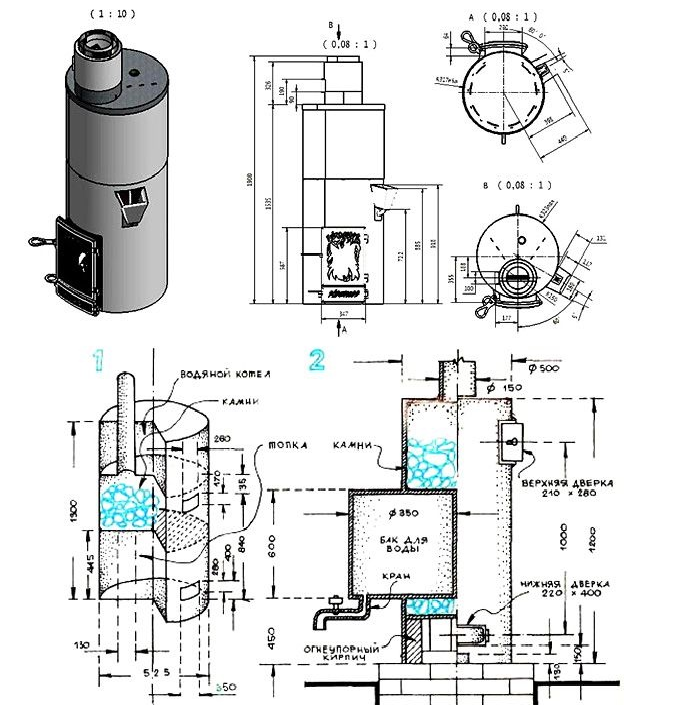

Котел в баню своими руками: чертежи

Котел для бани своими руками

Котел для бани своими руками

Газовый и твердотопливный котел можно изготовить по одному чертежу. Узлы практически одинаковы, но есть нюансы. В газовом котле вместо колосника ставят горелки. Топку уменьшают, а за счет нее увеличивают размер каменки. Зольник тоже не нужен, но маленькое поддувало делают для подачи воздуха в камеру сгорания.

Внимание! Конструкцию газового котла для бани проектируют так, чтобы автоматика и все подключения к горелке располагались в предбаннике. Узел управления закрывают защитным кожухом.

Котел для бани своими руками

Котел для бани своими руками

Чертеж котла на солярке для бани похож на газовый аналог. Отличием является установка другого типа горелки.

Инструменты и материалы

При изготовлении котла не обойтись без следующих инструментов:

  • аппарат для электро- или газосварки;
  • болгарка с отрезными дисками по металлу;
  • молоток, зубило, пассатижи.

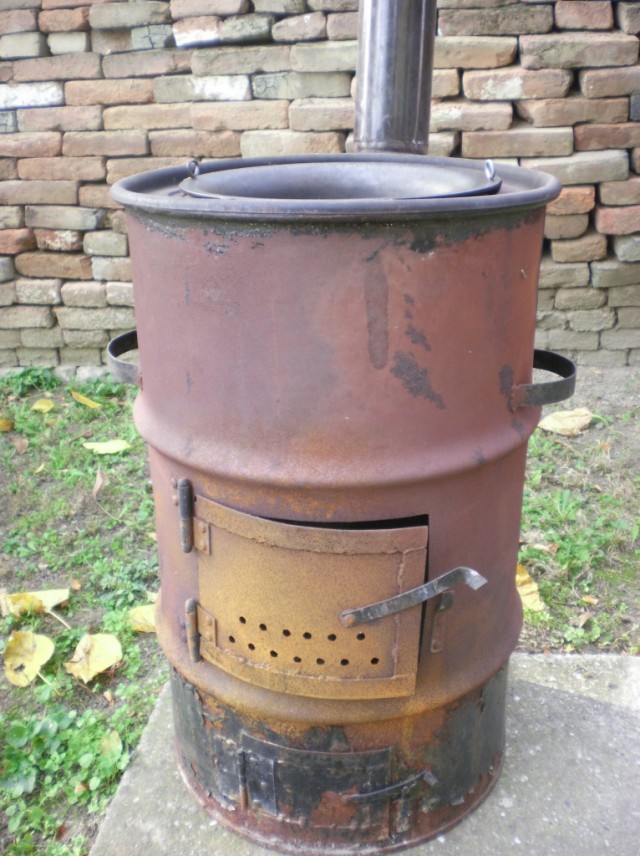

Из материалов нужен металл для котла (труба, бочка или листовая сталь). Еще понадобится кран для бака с водой и петли, чтобы навесить дверцы. Расходные материалы для сварочных работ зависят от типа аппарата (электроды, карбид, кислород, проволока).

Правила установки котла

Котел для бани своими руками

Котел для бани своими руками

Еще до начала приготовления котла в бане подготавливают для него место. Из-за большого веса металлической конструкции предусматривают фундамент из бетона или кирпича. Отверстие в потолке и крыше бани прорезают строго над выходом дымохода из котла, чтобы избежать поворотов. Колена быстрее забиваются сажей, ухудшается тяга.

Совет! Проход дымохода через перекрытие бани лучше сделать из двухслойной «сэндвич» трубы.

Из-за теплоизоляции внутреннего канала наружный корпус не нагревается. Дымоход безопасен даже при прикосновении к горючим материалам кровли бани.

Как сварить котел для бани своими руками

Котел для бани своими руками

Котел для бани своими руками

К изготовлению котла стоит приступать, когда под рукой есть чертеж, инструмент и все материалы. Тематическое видео поможет быстрее разобраться с очередностью работ:

Подготовка расходных материалов

Котел для бани своими руками

Котел для бани своими руками

К расходным материалам относятся круги для болгарки. Резать придется много. Причем понадобятся не только отрезные, но и шлифовальные диски. Нужны расходные материалы для сварочных работ. Толстый металл котла лучше сваривать электросваркой. Понадобятся электроды диаметром 3-4 мм. Тонкостенную бочку лучше варить газосваркой. Здесь уже нужен карбид и баллон с кислородом. Чтобы заварить шов газосваркой, потребуется металлическая проволока диаметром 2-3 мм. Вместо карбида можно использовать баллон с закаченным ацетиленом.

Сварка опор конструкции

Котел для бани своими руками

Котел для бани своими руками

Более надежный и функциональный котел для бани изготавливают из трубы, выступающей в роли корпуса. Внутри из кусков толстой арматуры длиной по 30 мм приваривают 3 опоры на разном уровне. Располагаются элементы параллельно друг другу и земле. На нижней опоре будет установлена печь. Высоту среднего элемента рассчитывают с учетом конструкции дверцы зольной камеры. Третья опора приваривается на расстоянии 200 мм от верхнего края корпуса котла. Днище и крышку корпуса вырезают из стали толщиной 5-6 мм.

Котел для бани своими руками

Котел для бани своими руками

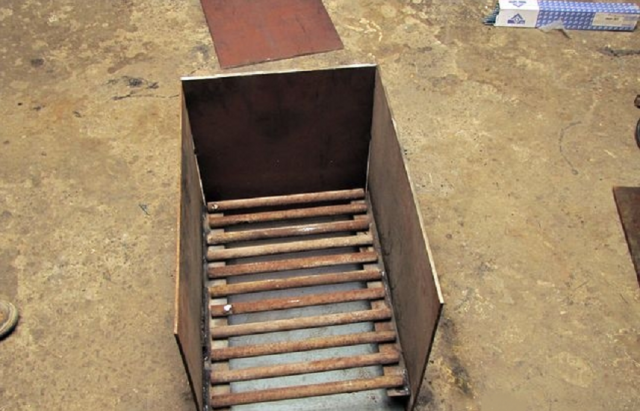

Для колосника из металла толщиной 10 мм вырезают круг. Заготовка должна войти внутрь корпуса котла. В кругу прорезают продольные прорези. В нижней части корпуса вырезают окно для короба. В дальнейшем отверстие закрывают дверцей.

Из металла сваривают сам короб. Внутри ставят перегородку, разделяющую топку и поддувало. Важно учесть, что уровень перегородки с колосником, стоящим внутри котла, должен совпадать.

Сварка теплообменника

Котел для бани своими руками

Котел для бани своими руками

Если в большой бане предусмотрена система отопления, самодельный котел оснащают еще одним узлом – теплообменником. В заводском изготовлении деталь часто представляет собой змеевик из медной трубы. Выбор металла не случаен. Медь устойчива к коррозии и быстро отдает тепло от огня теплоносителю. В домашних условиях медный теплообменник сварить сложно. Потребуются навыки и специальное сварочное оборудование. Для самодельного котла принято использовать трубы и листовую сталь толщиной более 1 мм.

Котел для бани своими руками

Котел для бани своими руками

По конструкции теплообменник котла может быть трубчатым или плоским из нескольких баков. От площади узла зависит скорость нагрева теплоносителя в системе. Другими словами, размер теплообменника определяет мощность, эффективность котла.

Площадь нагрева можно увеличить за счет размера теплообменника. Однако для большого узла придется расширять топку котла, что не является лучшим решением для отопительного прибора бани.

Увеличить площадь нагрева можно свариванием трубчатого теплообменника. Недостатком конструкции является сложность изготовления. Понадобится сверлить на станке или прорезать газосваркой много отверстий в трубе для вертикальных стоек. Вдобавок увеличивается количество сварочных стыков.

Котел для бани своими руками

Котел для бани своими руками

Плоский теплообменник варят из листовой стали в форме буквы «П». Цельные емкости имеют меньшую площадь нагрева, но узел проще сделать. Чтобы найти золотую середину, сваривают комбинированный теплообменник. Боковые стенки узла состоят из плоских баков, а между собой сверху они соединены трубками. За счет верхней перемычки увеличивается площадь нагрева.

Котел для бани своими руками

Котел для бани своими руками

Иногда плоский теплообменник изготавливают из одного бака и устанавливают его в верхней части топки. Идея плохая. Возле дымохода собирается много сажи. Теплообменник облипает, требует частой очистки. Вдобавок прямое попадание огня быстрее сжигает стенки бака.

Котел для бани своими руками

Котел для бани своими руками

Стенки П-образного комбинированного теплообменника располагаются по бокам топки, что является лучшим вариантом. Верхняя перемычка из труб имеет зазоры, сквозь которые дым с сажей свободнее направляются к дымоходу.

Котел для бани своими руками

Котел для бани своими руками

При установке теплообменника в корпусе котла прорезают два отверстия. Через них выводят патрубки, к которым потом будет подсоединена система отопления бани.

Сборка конструкции

Котел для бани своими руками

Котел для бани своими руками

Когда все узлы котла сварены, осталось их собрать в единую конструкцию. Сначала в корпус вваривают короб. Топку выводят в предбанник или на улицу. Второй вариант хуже, так как загружать дрова по морозу не комфортно.

Если предусмотрен теплообменник, узел вставляют внутрь топки. На крышке корпуса прорезают отверстие, вваривают дымоходную трубу. Следующим этапом идет монтаж бака для воды.

Монтажные работы

Котел для бани своими руками

Котел для бани своими руками

Под котел в бане заливают фундамент. Сначала выкапывают углубление, насыпают из песка и щебня подушку толщиной 15 см. Сверху заливают бетонную стяжку толщиной 10 см. Стены вокруг котла обкладывают кирпичом или обшивают металлом с подкладкой асбеста.

После застывания фундамента в бане котел ставят на свое место. Дымоход выводят через подготовленное в потолке отверстие. Каменку загружают камнями, к патрубкам теплообменника подсоединяют систему отопления.

Заключение

Котел для бани своими руками требует много трудозатрат, но изготовить его намного дешевле. Заводские отопительные приборы дорогие и не всегда из качественной стали.

Отправить комментарий

2proraba.com

Как сделать котел в баню своими руками: чертеж, изготовление, установка, покраска

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

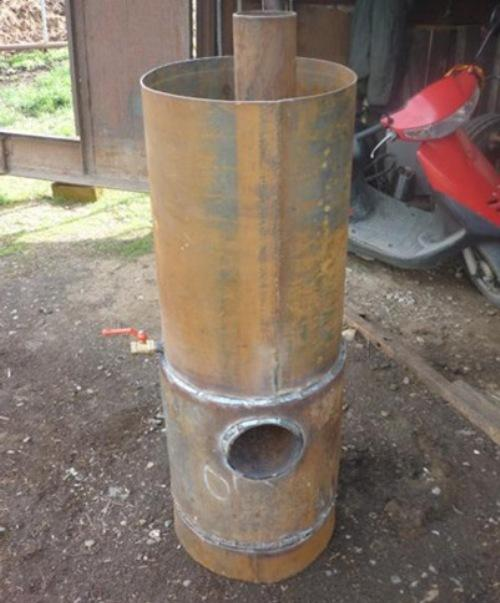

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

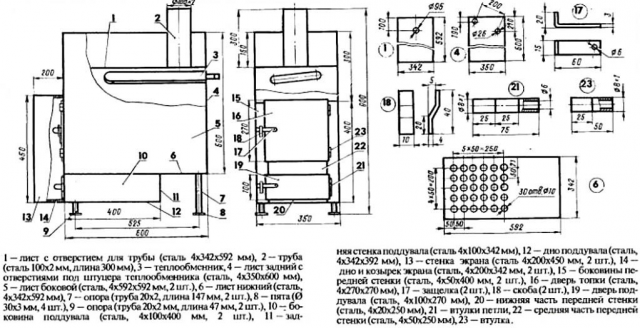

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

cotlix.com

Сварить котел в баню своими руками

Как сделать котел для бани своими руками

Вначале следует рассмотреть вопрос, нужно ли в принципе отопление бани? Если ваша баня имеет только парную и предбанник, то делать отопление нет смысла. Раздеваться можно в предбаннике, если очень холодно, то и в парной. Для небольших бань сооружать отдельное отопление нецелесообразно, деньги и время израсходуются, а отдачи будет мало.

Как сделать котел для бани своими руками

Ситуация меняется если баня большая, существует отдельная душевая и комната отдыха. Нагреть эти помещения за счет банной печки довольно сложно, а иногда невозможно. Принимать душ или отдыхать после парной в холодных помещениях удовольствия мало. Для таких вариантов бань целесообразно делать отдельное отопление этих помещений.

В габаритной бане стоит установить котел и подключить радиаторы, а также полотенцесушитель

Устанавливать автономный отопительный котел заводского производства нет смысла, намного выгоднее немного переоборудовать банную печь и получить возможность одновременно с протопкой парной отапливать другие помещения. Это не только намного дешевле, но и позволяет сэкономить дрова. Длительное время обогревать дополнительные помещения нет надобности, того времени, которое нужно для прогрева парной, вполне достаточно для создания комфортной температуры в душевой и комнате отдыха. У вас баня большая? Значит, нужно решать вопрос с отоплением дополнительных помещений.

Важно. Если баней пользуются нечасто, то в систему отопления нужно заливать антифриз. Некоторые предлагают использовать солярку, она дешевле. Но мы категорические противники такой замены. Лучше немного дороже заплатить за антифриз, чем потом строить новую баню после пожара.

Антифриз

Виды котлов для бани

Оптимальный вариант отопительного котла для бани – на твердом топливе. Мы в статье рассмотрим кроме этого и самодельный электрический котел, он имеет довольно много преимуществ пе

superbany.ru

Котел для бани своими руками: чертежи, как сварить

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Котел для бани своими руками

Котел для бани своими руками

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
    Котел для бани своими рукамиКотел для бани своими руками
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.
    Котел для бани своими рукамиКотел для бани своими руками

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Малогабаритный котел для домашней бани

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Котел для бани своими рукамиКотел для бани своими руками

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Котел для бани своими руками

Котел для бани своими руками

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Котел для бани своими рукамиКотел для бани своими руками

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
    Котел для бани своими рукамиКотел для бани своими руками
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Котел для бани своими руками

Котел для бани своими руками

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Котел для бани своими рукамиКотел для бани своими руками

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Котел для бани своими руками

Котел для бани своими руками

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Котел для бани своими руками

Котел для бани своими руками

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Котел для бани своими руками

Котел для бани своими руками

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Котел для бани своими рукамиКотел для бани своими руками

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

Котел для бани своими руками

Котел для бани своими руками

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

bouw.ru

Самодельные котлы для бани - Всё о бане

Как сделать металлический котел для бани своими руками

Издавна посещение бани считается целебной процедурой, которая не только повышает иммунитет, очищает кожу от загрязнений, но также способствует оздоровлению всего организма. Те, кто любит париться в бане, редко страдают нарушениями обмена веществ и не болеют простудой. Хорошо влияет парная на сухожилия и мышцы, приводя их в тонус.

Опытные доктора утверждают, что любителям бани не знакомы такие недуги, как болезнь почек, печени, мочевого пузыря. Регулярное посещение парной способствует удалению лишних складок в районе талии.

Итак, без чего невозможно представить баню? Конечно, без волшебного пара, который как раз оказывает нужное лечебное воздействие. Нагрев воды и воздуха в помещении осуществляется котлом, который можно сделать своими руками. Самодельная печь не имеет большой численности конструктивных «наворотов», ее дизайн прост и лаконичен, но от этого котел не становится менее продуктивным и функциональным.

Преимущества металлических котлов для бани

Для обустройства бани печью чаще всего используется металл или кирпичная кладка. Первый вариант считается более надежным и удобным в применении, соорудить металлический котел гораздо легче и быстрее, ведь основные работы состоят в правильной нарезке и состыковке деталей при помощи сварочного аппарата, а металл, с которым необходимо работать, доступен для покупки каждому. Порой в ход идут завалявшиеся в гараже кусок крепкого проката, пластина из металла или бочка.

Самодельный металлический котел имеет такие достоинства:

  • металл не разваливается, не растворяется и не трескается под влиянием жара;
  • прослужит долгие годы;
  • для того чтобы нагреть парную, необходимо подождать всего 45-90 минут, все зависит от погоды и первичной температуры воздуха в помещении;
  • владелец бани может сам выбрать конструкцию обогревательного приспособления, рассчитанного на мини-баню или большое строение;
  • допускается использование твердого топлива и топка печи в момент принятия банных процедур.

Что касается веса, металлический котел не слишком громоздок, собрать и монтировать его тоже не представляет особого труда, нет необходимости делать специальное крепкое опорное основание. Единственный минус – котел из металла, сделанный своими руками, быстро охлаждается, а жар чаще всего скапливается на одном участке квадратных метров. Но, к счастью, это неудобство не придется прочувствовать на себе собственникам небольших парных.

Составляющие «каменки» для бани

Металлический котел представляет собой корпус, основными элементами которого являются:

  • топка;
  • размещенная на внутренней поверхности печи или в раскрытом состоянии емкость для наполнения банными камнями;
  • зольник–поддувало;
  • решетки–колосники, фиксирующиеся между перечисленными компонентами.

Водонагревательный бак может выступать в качестве составляющей корпуса или размещаться на обустроенных опорах уже над емкостью, в которой находятся банные камни. Как вариант – можно своими руками разработать проект и чертежи, в которых предусматривается расположение корпуса в предбаннике, где устройство соединяется с теплообменником при помощи труб из нержавейки или шлангов из резины.

Не забудьте оснастить котел для бани дымоходной трубой, позволяющей выводить продукты сгорания топлива на улицу. Если есть желание предотвратить быстрое остывания устройства из металла, дополнительно обложите топку кирпичом.

Пошаговое руководство по обустройству котла для бани

Для производства печи, выполненной своими руками, первым делом необходимо подготовить все детали. Возьмите трубу, длина которой не менее 1,5 м, а диаметр составляет 0,5 м, причем толщина стенки не должна быть меньше 1 см. Разрежьте трубу на 2 части, одна из которой достигает 0,6 м, а другая – 0,9 м. Топка и каменка изготавливается из большей части, меньший отрезок понадобится для водонагревательного бака.

Непосредственная сборка металлического котла своими руками состоит из последовательно выстроенных этапов:

  1. В нижней части большого отрезка трубы следует сделать отверстие для поддувала, вширь 20 см, в высоту 6 см. Над отверстием, используя сварочный аппарат, зафиксируйте круглую форму из стали толщиной от 1,2 см. Вырежьте углубление для колосника, для лучшей фиксации приварите 4 ушка.
  2. Вырежьте место для топки, где обустройте дверцу величиной 25 × 30см.
  3. Сделайте каменку из трубы размером 30 × 35 см, разместите над топкой.
  4. Своими руками зафиксируйте вверху котла стальную муфту, предназначенную для крепежа бака.
  5. Бак изготавливается из меньшего отрезка трубы. Приварите к торцу дно, прорежьте в нем углубление диаметром 15 см, присоедините дымовую трубу.
  6. Закройте листом металла, оснащенным дырами для воды и трубы.

Котел для бани фиксируется на крепкой бетонной стяжке с применением огнеупорного кирпича, высота фундамента должна достигать 20-30 см. Там, где располагается вывод печной трубы, нужно произвести утолщение кладки.

На этом обустройство котла для бани можно считать завершенным.

Читайте также по теме:

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

  • Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
  • Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
  • Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
  • Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3. габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

Рекомендуем:

Как правильно выбрать котел для бани Как утеплить баню — подробное руководство Разновидности печей для бани с баком для воды

Котлы для бань своими руками — пошаговая иснтрукция

При строительстве бани важным этапом является возведение отопительного элемента. Трудно представить себе баню, где нет отопительного сооружения, в качестве которого могут выступать как печи, так и котлы. Между ними принципиальной разницы нет, так как оба направлены на обогревание камней и баков с водой, а в результате и все банное помещение. Но все-таки следует отметить, что печь представляет собой конструкцию, выложенную из кирпича, а котел — это чугунный или стальной бак.

Существуют три способа встроить нагревательный элемент в баню:

  1. Купить готовый котел. Это самый надежный вариант, но не все семьи могут позволить себе это, так как цена на котлы довольно высокая.
  2. Построить печку. Это тоже считается довольно дорогим вариантом, так как в этом случае придется покупать строительные смеси и кирпичи. Все это обойдется очень дорого. К тому же нужно обладать навыками профессионального каменщика, а если навыка нет, то придется каменщика нанимать. А это опять тянет за собой материальные расходы.
  3. Самому изготовить котел. Этот вариант является наиболее подходящим для тех, кому бюджет не позволить купить готовый. В этом случае материальных средств уйдет меньше, да и сам процесс изготовления котла является очень интересным и увлекательным. К тому же здесь не нужно обладать специальными навыками и мастерством.

В этой статье речь пойдет именно о банных котлах, и о том, как их смастерить в домашних условиях.

Котел для бани — устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию — через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

  1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
  2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
    • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
    • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
    • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

  1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
    • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
    • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
    • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
  2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически — чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток — повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
  3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
  4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное — нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
  5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Чтобы самостоятельно смастерить печь для бани, кроме всех прочих материалов и инструментов, нужно иметь чертеж. Чертеж — это схема устройства данного котла. Хорошим считается тот чертеж, на котором схему можно видеть со всех сторон, а также и в разрезе.

Будет хорошо, если там будут отдельные зарисовки схем устройства наиболее важных и значимых элементов котла. Чтобы понимать такие чертежи, нужно владеть небольшим количеством специальной терминологии. Чертежи в большом количестве можно найти в интернете.

Здесь представлен простой чертеж котла из бочки. Она состоит из следующих частей:

  • Камера сгорания -1
  • Каменка -2
  • Дымоход -3
  • Вода -4
  • Топливо -5
  • Перегородка между каменкой и камерой сгорания -6
  • Камера, где горит топливо -7

Инструменты и материалы

Чтобы самостоятельно изготовить такое сооружение, необходимо иметь следующее:

  • Болгарка с отрезным элементом в виде круга.
  • Аппарат для сварки.
  • Арматурные обрезки.
  • Листы металла для колосника. Следует взять лист толщиной в 5 мм.
  • Труба. Его диаметр должен быть 10 см, а длина должна быть больше высоты конструкции.
  • Кран. Он подсоединяется к водонагревательному баку.

Как смастерить котел самостоятельно — пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

  • Сначала нужно взять бочку советского производства объемом в 500 литров.
  • Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
  • Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
  • Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
  • Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
  • Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал «Изовера».Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел — главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Газогенераторы на дровах — пошаговая инструкция по изготовлению

  • Котлы дровяные для отопления — плюсы и минусы

  • Камин дровяной для дома — советы при выборе

    Источники: http://banyaprofi.ru/uteplenie/kak-sdelat-metallicheskij-kotel-dlya-bani-svoimi-rukami.html, http://cotlix.com/28-kotel-v-banyu-svoimi-rukami, http://homehill.ru/otoplenie/kotly/dlya-ban.html

  • v-banyu.ru

    чертежи и схемы, пошаговое изготовление из трубы своими руками

    Доброе время суток, дорогие читатели! Современный рынок предлагает владельцам бань множество моделей отопительных приборов, но цены на них не всем по карману. Стоимость самодельного нагревателя минимальная, он более прост по конструкции и дизайну, но эти особенности не делают котел для бани своими руками менее функциональным и продуктивным по теплоотдачи.

    Преимущества и недостатки самодельного котла

    Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

    Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

    К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

    Минусами такого устройства являются:

    • Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
    • Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
    • Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

    Устройство котла

    В конструкцию котла обязательно должны входить следующие составные части:

    • Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
    • Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
    • Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
    • Бак для нагрева воды — размещается чуть выше топки.
    • Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
    • Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

    Виды котлов для бани

    В зависимости от используемого топлива котёл для бани бывает газовым, электрическим, жидкотопливным, пиролизным и твердотопливным.

    Газовый

    Устройство, работающее на газе, более компактно и экономично. Во время работы не выделяет гарь и неприятный запах, для него не нужно запасать топливо на весь год. Однако установка такого котла целесообразна только на участках, где есть возможность подключения к централизованным коммуникациям газоснабжения.

    Электрический

    Электрокотёл является наиболее экологичным прибором. Он прост в установке и эксплуатации, так как не требует обустройства дымохода и дополнительной вентиляционной системы. Но удобно пользоваться таким прибором лишь в местах, где электроснабжение осуществляется в постоянном режиме и не имеет перебоев. Да и экономичным такой тип котлов назвать сложно, поскольку стоимость электроэнергии всё время увеличивается.

    Обогрев с применением жидкого топлива

    Прибор, использующий для работы дизельное топливо, керосин или отработку, по простоте эксплуатации практически не отличается от газового котла. На это в немалой степени оказывает влияние тот факт, что хранить жидкое топливо можно в любой, небольшой по объёму ёмкости, например, в канистре или бочке. Устанавливать такое устройство необходимо в отдельном помещении, не используемом для принятия банных процедур, так как при горении нефтепродукты выделяют токсичные пары с очень неприятным запахом.

    Пиролизный

    Пиролизный котёл имеет самую высокую производительность за счёт полного сжигания топлива. Древесный газ, образующийся при сгорании в топке дров или угля, не улетучивается в атмосферу, а попадает во вторую камеру — дожига, где выгорает, выдавая дополнительную тепловую энергию. Для их изготовления используются сложные схемы и технологии, поэтому самостоятельно собрать такой прибор под силу не каждому.

    Твердотопливный

    Котёл, использующий для обогрева дрова, каменный уголь и другие виды твёрдого топлива, является универсальным, его надёжность проверена временем. Прибор отлично нагревается и длительно поддерживает оптимальный уровень температуры. К минусам такого типа печек можно отнести необходимость своевременной загрузки новой партии топлива, которое требуется запасать впрок.

    Виды теплообменников для котла

    Теплообменник — это устройство, выполняющее функцию нагрева воды. Чем больше его КПД, тем котёл лучше обогревает помещение. На уровень теплоотдачи теплообменника оказывает влияние материал изготовления и общая площадь данного устройства.

    Самый высокий коэффициент теплоотдачи у меди, но это очень дорогой металл. Для изготовления эффективного теплообменника потребуется большое количество медного трубного проката с толстой стенкой, стоимость которого может сравняться со стоимостью заводского отопительного прибора. К тому же его сварка возможна только в среде инертных газов, организовать этот процесс в бытовых условиях нереально, а паяные соединения в условиях высоких температур имеют слишком низкие показатели прочности.

    Оптимальным вариантом будет использовать для теплообменника трубы или листы углеродистой стали толщиной не менее 2,5 мм. Из листовой стали можно изготовить бачок с плоскими стенками и приварить к нему два патрубка, один снизу, а другой сверху. К ним будет подключаться трубы системы циркуляции теплоносителя.

    Чтобы котёл работал на обогрев достаточно эффективно объём такой ёмкости придётся максимально увеличить, что скажется и на линейных параметрах топки. Установка отопительного прибора больших габаритов не всегда возможна в банных помещениях и слишком затратна по расходу материалов.

    Добиться увеличения площади теплообменника, и соответственно скорости нагрева воды, можно, если использовать для его изготовления трубы из прочной стали или меди. Такое устройство будет компактнее по размерам, просто изготавливается, долго служит и способно работать под давлением.

    Трубчатый теплообменник

    Конструкция трубчатого теплообменника может иметь разную форму (змеевика, спирали, по типу труба в трубе и др.), но для изготовления своими руками лучше выбирать вариант попроще. Например, изогнуть две трубы в соответствии с внутренним диаметром топки и соединить их в единую каркасную конструкцию вертикальными элементами. С одного конца трубы заглушить, а ко второму торцу приварить штуцера для присоединения отопительной системы, один поставить внизу для входа холодной, второй сверху для выхода горячей воды.

    Где устанавливать теплообменники

    Существует несколько вариантов размещения теплообменника:

    • Внутри топки.
    • Около корпуса отопительного прибора.
    • Вокруг дымовой трубы.

    Продуктивнее всего установить его по краям топочной камеры, придав ему цилиндрическую форму или буквы П, в зависимости от формы топки. Это даст возможность не только увеличить общую эффективную площадь теплообменника, но и уменьшить количество сажи, откладывающейся на его плоскостях.

    Типы конструкций

    Банные котлы обычно имеют вид металлического цилиндра или прямоугольника. Спереди у них находятся топочная и поддувальная дверца, сзади выводы контура отопления, сбоку — дверцу каменки, расположенной на выступающей горловине.

    Цилиндрической формы

    Для изготовления котла цилиндрической формы можно использовать металлические трубы диаметром не менее 50 см, бочки объёмом до 200 л, вырабатывавшие свой ресурс 50 — литровые баллоны для транспортировки пропана. Эти изделия бесшовные, уже имеют цилиндрическую форму, которая более предпочтительная, чем прямоугольная с точки зрения аэродинамики (обтекания воздухом) и теплоотдачи. Ориентация цилиндрических котлов может быть как вертикальной, так и горизонтальной.

    Прямоугольные

    Приборы такой формы имеют большое количество швов, да и раскрой их деталей должен выполняться с особой точностью. Для человека без навыков сварочных работ собрать такую конструкцию будет проблематично. Ориентация котла прямоугольной формы существенной роли не имеет. Для большей устойчивости его можно расположить горизонтально, если конечно позволит площадь. Вертикальное расположение позволит сэкономить место, но потребует дополнительных мероприятий для закрепления.

    Из каких материалов делать котел

    Конструктивные элементы котла при эксплуатации подвергается воздействию высоких температур, поэтому использовать для его сборки необходимо толстый металл, чтобы исключить прогорания.

    Если подходящей трубы или ёмкости найти не удалось, то изготовить такой прибор можно по чертежу из листового железа.

    Металлические листы

    Для стенок агрегата подойдёт листовая сталь марки Ст3 толщиной 5 мм, днище должно быть ещё толще — не менее 10 мм.

    Изготовление и сборка самодельного котла

    Самое дешёвое и доступное топливо — древесина, соответственно установка твердотопливного котла является самым распространенным вариантом выбора банного нагревателя. Размеры такого агрегата зависят от габаритов помещения. В среднем под обогреватель для бани площадью 12 м² подойдёт заготовка в виде куска трубы диаметром 50 см и длиной от 70 см до 1 м или готовая 200-литровая бочка для хранения бензина или дизтоплива.

    Необходимые инструменты и материалы

    Для самостоятельного изготовления котла необходимо иметь следующие инструменты:

    • Сварочное оборудование.
    • Болгарку с зачистными и отрезными дисками.
    • Электрическую дрель.
    • Приспособления для измерения и разметки: рулетку, уголок, уровень и мел.
    • Плоскогубцы.
    • Молоток.
    • Защитное обмундирование: брезентовый костюм, закрытые ботинки, рукавицы, щиток сварщика и очки.

    Кроме металла для изготовления корпуса котла потребуются:

    • Стальная труба для теплообменника.
    • Металлический лист толщиной не менее 50 мм для изготовления дна котла.
    • Печная фурнитура: топочная и поддувальная дверцы, заслонка в дымоход.
    • Кран для бака горячей воды.
    • Металлическая труба для дымохода.
    • Арматура или уголок для изготовления колосников.
    • Швеллер для опорной конструкции и перегородки между каменкой и топочной камерой.
    • Огнеупорный кирпич для кладки экрана вокруг прибора.
    • Глиняный или цементный раствор.

    Чертежи и схемы

    Схема 1. Вертикальный металлический котёл в разрезе

    Схема 2. Однотрубная байпасная система отопления

    Сварка опор конструкции

    Сначала изнутри трубу нужно разметить снизу вверх на 4 отсека высотой:

    • 100 мм — под зольник.
    • 350 — 400 мм — для топки.
    • 400 мм — под каменку.
    • 400 — 600 мм — для бака.

    Каждый сектор котла в будущим будет разделён круглой металлической перегородкой, вырезанной по внутренними диаметру трубы. Для установки перегородок потребуются ограничители в полости корпуса. Сделать их можно из арматуры 12 мм, затем вставить в трубу и приварить на соответствующем уровне.

    Снизу следует по всему периметру приварить герметично дно и сразу к нему опорные конструкции из обрезков швеллера.

    Делаем тепловой экран

    В небольших семейных парилках, где важен каждый сантиметр площади, установка котла на безопасном расстоянии от ближайших стеновых поверхностей в 0,3 — 1 м нецелесообразна. В этом случае боковые плоскости обогревателя закрывают изоляционными щитами — металлическими или кирпичными экранами. Стальные или чугунные экраны заводского производства оснащены ножками, которыми с помощью болтов крепятся к полу. Кирпичные экраны можно сложить двумя способами:

    • Обложить корпус прибора полностью.
    • Огородить стенками, разделяющими его и возгораемые поверхности.

    В нижней части кладки следует оставить проёмы для конвекции воздуха между стеной из кирпича и агрегатом.

    Обшивку стен можно защитить от возгораний огнеупорным материалом — полированным алюминием или нержавейкой, которые хорошо отражают тепло, так же подойдут миниритовые плиты, листы суперизола или фольгированные маты из базальтового волокна.

    Делаем поддувало и топочную

    В нижних трёх отсеках нужно вырезать проёмы под установку дверок под поддувало, топку с одной стороны корпуса и каменку — сбоку котла или с противоположной стороны. Поддувальную и топочную дверки можно купить заранее или приспособить вырезанные фрагменты стенки трубы, приварив к нем петли и ручки, обеспечивающие удобство при закрывании и открывании отделов котла. Дверку для каменки желательно сварить с горловиной, которую можно вставить в простенок парилки. Таким образом можно будит топить котёл отдельно, а через люк в парилке поливать камни водой.

    На опорные кольца между поддувалом и топочной камерой устанавливаем колосники — металлический круглый лист с дырками или сваренную ячеистую конструкцию из арматуры. Приваривать их не следует, они должны просто лежать. В топке закрепляем теплообменник.

    Для изготовления поддувала можно приспособить толстостенную трубу, разрезав её вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью.

    Сооружаем бак для воды

    В разделительный металлический круг, который будет дном бака нужно вырезать отверстие под дымовую трубу, вставить её и капитально обварить стыки по всей длине окружности. Для изготовления крышки используем такую же металлическую пластину с отверстием под дымоход, только один её фрагмент делаем открывающимся для заливки воды.

    Как подключать радиаторы

    В бане требуют обогрева максимум два помещения: душевая и комната отдыха. Организовать его можно с помощью однотрубной байпасной системы с диагональным подключением батарей (схема 2). Она просто монтируется и эффективна в работе. Для сборки потребуется 2 — 3 радиатора, запорная арматура, позволяющая регулировать температуру нагрева каждого элемента и расширительный бачок закрытого типа — для защиты теплоносителя от испарения.

    Если необходимо отключить один из радиаторов, то теплоноситель ко второму будет поступать через байпас. Собранную таким образом отопительную систему нужно подключить к котлу: подвести нижний отвод с уклоном в 2-3 градуса и верхний отвод под углом в 20 градусов и через фитинги с резьбой соединить с концевиками теплообменника.

    Видео по изготовлению

    На видео показан процесс сборки одной из вариантов конструкции банных котлов.

    Правила установки котла

    Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

    • Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
    • В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
    • Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

    Фото готового результата

    Заключение

    Схема сборки банного котла несложная и будет понятна каждому домашнему мастеру, взявшимся за такую работу. Для получения целебного пара нужно только подобрать правильное наполнение для каменки. Думаю, после этой статьи вы разобрались как его сделать. Остались вопросы? Вы можете задать их в комментариях, а так же поделиться с нами собственным опытом, распространить полезные идеи в социальных сетях.

    Загрузка...

    vseotrube.ru

    из металла, с баком для воды, как правильно установить + чертежи

    Строительство бани – это довольно затратный процесс. Если приобретать все оборудование в магазине, то парилка может обойтись в значительную сумму. Поэтому народные умельцы и просто люди, желающие видеть на приусадебном участке это строение, стремятся обустраивать парилку своими руками. Не в последнюю очередь это касается и отопительных приборов.

    Что лучше: взять готовый котел в баню или смастерить его собственноручно? Чтобы решить эту дилемму, нужно рассмотреть все плюсы и минусы собственноручного изготовления и обозначить возможные сложности, которые могут возникнуть при его производстве. Нужно сразу сказать, что газовый котел для бани лучше не пытаться делать самостоятельно.

    Во-первых, самопальный агрегат может взлететь на воздух, прихватив с собой и баню.

    Во-вторых, эксплуатация подобного оборудования строжайшим образом запрещена техникой безопасности.

    В то же время котел для бани на дровах можно сделать и самому, если есть все необходимое оборудование, а руки растут из правильного места. Котлы для бани на дровах можно сделать из металлической бочки с толстыми стенками, трубы или листов стали. Дефицита в них не наблюдается ни в одном подсобном хозяйстве.

    Содержание статьи

    Основные составные части банного котла

    Любая печь, в том числе банные котлы, состоит из следующих элементов:

    • Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
    • Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
    • Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
    • Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
    • Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.

    После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?

    Какие материалы и инструменты потребуются для изготовления котла

    Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

    • сварочного аппарата;
    • болгарки, с отрезным кругом, предназначенным для работы с металлом.

    О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

    • небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
    • толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
    • труба диаметром минимум 10 сантиметров;
    • навесы для дверей топки и поддувала;
    • краник для бака.

    Рассказывая о том, как сварить котлы для бани, следует упомянуть об изготовлении распределяющего тепло экрана. Его лучше всего сделать из кирпича. Все, что нужно сделать, – это вплотную обложить им котел.

    Печка из бочки

    Как выбирать котлы для бань? Какой материал использовать для их производства?

    Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

    Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

    Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

    • Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
    • На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
    • Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
    • Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
    • Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
    • Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

    Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

    При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

    Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

    Отопительное устройство из листового железа

    Подобная печь с котлом из металла для бани является наиболее сложной в производстве. Это обусловлено тем, что подготовленной заготовки не будет. Принципиально подобное устройство ничем не отличается от вышеописанного. Оно тоже содержит в себе 4 отсека: зольник, топку, каменку и бак.

    Производство такой печи займет больше времени. Особенно придется повозиться с баком для воды, который должен быть практически герметичен. Зато в результате получится изделие ничем не отличающееся от произведенного на заводе.

    Горизонтальный котел для бани

    Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

    • Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
    • В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
    • Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

    Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

    Электрическое отопление в баню

    Если имеется необходимость отапливать только парную, то идеальным решением является твердотопливная печь. В противном случае, когда нужно отапливать предбанник, душевую и прочие комнаты, имеющиеся  в банном строении, это вариант можно смело отмести.

    Для обогрева большой площади лучше использовать электрический котел. Его изготовление и монтаж не имеют технически сложных моментов. Все, что нужно, – это вварить водонагревательные ТЭНы в емкость с водой и грамотно обустроить теплообменную систему.

    Преимущества банных котлов, работающих на электричестве очевидны:

    • отсутствует необходимость обустраивать дымоходную систему;
    • простота монтажа, эксплуатации и обслуживания;
    • высокая эффективность.

    Наравне с преимуществами имеется существенный недостаток: значительный расход электроэнергии.

    Монтажные работы

    Как правильно установить котел, чтобы он равномерно обогревал парилку и возможно смежные помещения? Установка котла – это сложная задача. При монтаже следует учитывать:

    • Путь дымохода и трубопровода теплообменной системы. Решая, как установить котел, нужно помнить, что дымоход, как и трубы теплообменной системы, не должен быть сильно длинным. В первом случае печь будет иметь слабую тягу, во втором – большой объем воды в системе не будет прогрет полностью. В то же время они не должны быть сильно короткими. Это чревато «вылетом тепла в трубу» и быстрым закипанием системы. Таким образом, решая, как сделать котел, нужно правильно рассчитать размеры сопутствующих конструкций.
    • Расстояние до легковоспламеняющихся конструкций, например, бревенчатых стен. Если котел имеет экран из кирпича, то эта проблема не актуальна. В противном случае расстояние до стен должно быть не менее метра, или их нужно отделать теплоизоляционными не горючими материалами.
    • Удаленность от лавок. В парной с металлической печью очень легко получить ожог. Подобная конструкция очень опасна, поэтому ее следует устанавливать на значительном удалении от полок.

    Нужно строго соблюдать правила монтажа. От того, как установлена печь, зависит не только эффективность ее работы, но и безопасность посетителей парной. Схема правильной установки отопительного оборудования прилагается.

    Так что же выбрать: печь, сделанную самостоятельно, или готовый вариант из магазина? Его даже не придется устанавливать. Компании, занимающиеся продажей подобных товаров, сами производят доставку и монтаж.

    Выбирая приемлемый вариант, следует брать в расчет затраченные силы и средства. Люди сваривают самоделки, тратя деньги лишь на электроэнергию и электроды, все остальное найдется в каждом подсобном хозяйстве. Таким образом, котел для бани стоит «три копейки».

    Изготовление устройства из листов железа может занять не один день. Не факт, что получится все с первого раза. Если хотите сэкономить и есть свободное время, то можете смело приступать к сборке. В противном случае рекомендуем подобрать приемлемый по мощности вариант в магазине.

    sdelatbanyu.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
