Стыковка бруса по длине – Как класть дом из бруса правильно: виды угловых соединений, укладка первого и последующих венцов | Блог о строительстве и ремонте

основные методы и рекомендации Как соединить два бруска в длину

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Стропильными ногами или стропилами называют основные элементы стропильного каркаса крыши, которые располагаются попарно вдоль конькового соединения, образуя наклонные плоскости скатов. Обычно они изготавливаются из здоровой, прочной древесины или металлического профиля. В конструкции кровли стропила выполняют следующие функции:

• Формируют форм и угол наклона скатов. Именно угол между стропильными ногами и основанием крыши задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
• Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать значительный вес по всей длине, а также распределять его между несущими стенами.
• Служат основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: длина стропильной ноги, расстояние между ними и размер сечения этих элементов. В основном они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

1. Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
2. Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

Опытные мастера отмечают, что даже если длина ската превышает 6 метров, стропила для каркаса кровли можно изготовить из дерева. Причем совершенно необязательно приобретать дорогостоящие пиломатериалы нестандартной длины. При большом размере крыши проводят сращивание стропил или надставляют их кобылками.

Методы наращивания

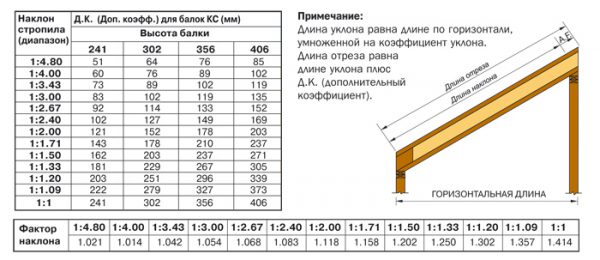

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров.

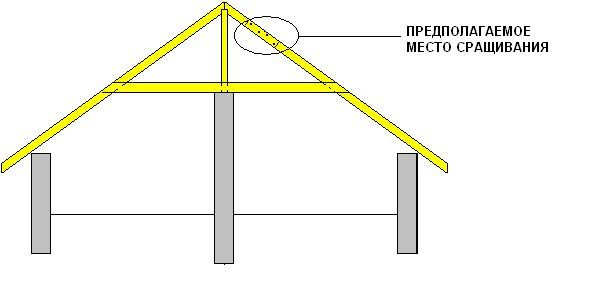

Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов.

За долгие столетия использования древесины в строительстве жилья накоплен огромный опыт в работе с пиломатериалом. Но сегодня материал в значительной степени отличается от того, который был раньше. Изделия могут быть разными не только по типу древесины, но ее сортности и методу обработки.

Способы соединения бруса в длину

Стандартная длина бруса – 6 м. В строительстве стен, превышающих этот показатель, требуется его наращивание, которое производят методом перевязки, исключающим расположение стыков на одной линии. Для этого в рядах брусьев соединения выполняют поочередно: то с одной стороны дома уложат недостающий отрезок, то с другой.

Венцы наращивают методом «замочный паз», иначе его называют «в пол-дерева». Это самый простой способ соединения бруса и выполняется он заглублением одного торца в толщу второго. Для этого соответствующие стороны этих элементов спиливают на ½ толщины. Для большей уверенности места стыков фиксируют с помощью ш

Основные методы стыковки бруса по длине

В случае, если вы приняли решение построить  дом из бруса то вам, безусловно, пригодится содействие профессионалов либо ознакомление с различными вариантами и техниками соединения бруса по длине. От этих знаний  в будущем будет зависеть стоимость и качество обслуживания (ведь многие строительные бригады стараются увеличить свою прибыль вводя заказчика в заблуждение). Кроме того, знания такого рода очень пригодятся при демонтаже постройки.

В каких случаях необходима стыковка бруса по длине

Стандартная длина брусьев составляет  6 метров, потому при постройки деревянного  здания, длина которого составляет намного больше, чем стандарт, необходимо использовать различные варианты технологий по соединению бруса по длине.

Брус стыкуют по длине в тех вариантах, когда длина стороны дома превышает длину стандартного бруса.  Профилированные брусья традиционно объединяют различными методами методами согласно  с ГОСТ 30974-2002 «соединения угловых древесных брусчатых и бревенчатых низкоэтажных построек. Классифицирование, системы, габариты».

Традиционно данный эталон относится к Т-образным соединениям,. Отмеченные варианты никак не обязуют к неотъемлемому выполнению, однако данные запросы непременно предусматриваются при лицензировании.

Рубка бруса «стык-в стык»

Некие, наиболее ленивые строители, предлагают вариант рубки бруса «стык-в-стык». От такой бригады вам нужно сразу отказываться, ведь вы и самотоятельно сможете воспользоваться данной техникой без какой-либо помощи. Из-за такового варианта стыковки, время на установку вашего домика уходит достаточно мало, а как последствие – мы имеем низкую стоимость такого варианта соединения бруса по длине. Кроме того, самые находчивые строители будут предлагать улучшить технику, а значит и стоимость. Негативная сторона: при стыковке бруса стык-в-стык, есть вероятность получать множество щелей после усадки.

Рубка бруса в полдерева

Соединения в полдерева представляет собой технику, когда брус запиливается на половину, а на иной стене — на иную половину. Следует признать, что «в полдерева» является подвидом техники «в лапу». Также некие строители еще ухитряются загнать гвоздь поверх в пространство стыковки бруса, это является ярким проявлением дилетантства строительной бригады.

Рубка бруса в теплый угол

Данный вид соединения является наиболее удачным для деревянного дома. Техника «в теплый угол» занимает не больше времени, чем остальные варианты стыковки. Достаточно часто, бригады строителей запрашивают дополнительные средства за осуществление данного соединения, однако это является необоснованным.

Рубка в ласточкин хвост

Достаточно популярным является соединение «в ласточкин хвост», представляющий собой трапециевидные пропилы на двух брусьях с учетом их крепкого прилегания. Такой стык очень крепок и владеет необходимой твердостью соединения, однако никак не владеет хорошей теплопроводимостью. Выполнять данную технику квалифицированно смогут только профессионалы.

Соединение методом прикладывания

Этот способ состыковки  подойдет для тех, кого не совсем заботит наружный вид постройки. Его технология заключается в том, чтоб присоединить 2 бруса один к одному и соединить их на железную скобу. Само собой, этот способ состыковки достаточно прочным никак не назовёшь, потому потребуется его дополнительное укрепление.

Приступая к строительству здания из бруса, нужно помнить, что после постройки начнётся  природный процесс усушки материала поэтому соединение строит делать, беря во внимание данный аспект. Для уточнения параметров следует изучить информацию в ГОСТ 6782.1, 6782.2, а также ознакомиться с данными, предоставленными в нашей статье.

Соединение бруса и бревна по длине

Для строительства больших домов длиннее 6-8 метров трудно найти цельный материал – брус или бревно. Тогда применяется сращивание венцов по длине, за счет чего и получается крепкие длинные стены. Используется множество способов соединения.

Соединение бревна по длине

Сращивание бревен по длине может происходить несколькими способами:

• прикладыванием;
• с помощью штыря;
• шпильки и шайбы;
• шип и паз;
• прямым и косым замком;
• прямыми и косыми накладками;

Каждый из них имеет свои особенности.

Прикладывание – самый ненадежный способ соединения бревен по длине, используемый ранее. В этом случае две части одного венца просто прикладываются друг к другу и скрепляются металлической скобой. Со временем она начинает ржаветь, а при усушке «рвет» древесину, поэтому такой метод почти не используется. Единственное его достоинство – высокая скорость сращивания.

Соединение с помощью штыря также имеет металлический элемент. В центрах бревен с одинаковым диаметром высверливается длинное цилиндрическое углубление. Металлический штырь сначала «загоняют» в одно бревно, затем к нему крепят другое. Он должен плотно входить в древесину, но не провоцировать ее растрескивание. Таким образом штырь находится сразу в обоих частях венцов. Он защищен древесиной, поэтому менее подвержен гниению.

Шпильки с шайбами – более современный способ соединения. Используются бревна строго с одинаковым диаметром. Они прикладываются друг к другу, после чего в них выпиливаются углубления для размещения металлической шпильки. На обоих концах продольного углубления – паза – выпиливается расширение, достаточное для того, чтобы в него поместился болт. На оба конца шпильки надевают широкие шайбы и гайки, после чего закладывают ее в стык бревен так, чтобы она фиксировала соединение.

Сращивание «шип-паз» надежно. На одном бревне, точно в центре, выпиливается шип. На другом бревне, тоже строго по центру, создается шип: заготовку распиливают так, что остается рельефная трапеция. При стыковке шип просто входит в паз. Место соединения укрепляется нагелем и джутом.

Сращивание прямым замком производится так: на концах обоих бревен выпиливаются удлинения: одно-сверху, другое – снизу. Обязательно проводится разметка. На краях каждого из них остается паз, равный углублению. Эти замковые элементы просто накладываются друг на друга, за счет чего образуется соединение. Могут использоваться натяжные клинья. Косой замок выпиливается так же, с единственным отличием: если в прямом замке поверхность ровная, в косом она наклонена под определенным углом. Такой вид соединения не допускает образования зазора в месте стыковки при усадке.

Прямые и косые накладки – более простые способы соединения бревен по длине. На их концах выпиливаются плоские площадки, длина которых в 2-2,5 раза превышает диаметр бревна. Площадки могут быть и ровными (прямые), и с уклоном (косые). При установке сруба бревна просто соединяются и закрепляются хомутами или нагелями.

Соединение бруса по длине

Сращивание бруса по длине при строительстве домов зданий также выполняется несколькими способами:

• шпонкой;
• прямым и косым замком;
• коренным шипом;
• вполдерева и косым прирубом.

Так же, как и у бревна, каждый из способов имеет свои особенности.

Соединение шпонкой выполняется за счет двух одинаковых пазов, выпиленных на всю длину диаметра бруса. Они должны быть идентичны и образовывать ровный квадрат (прямоугольник). При стыковке в образовавшийся большой паз закладывается шпонка, выполненная из цельной древесины.

Сращивание бруса по длине с помощью прямого и косого замка идентично аналогичному способу соединения у бревен. На обоих брусьях выпиливаются замковые соединения: прямые или под наклоном. Каждый брус таким образом имеет свой шип и паз: шипы и пазы двух элементов надежно входят друг в друга, компенсируя усадку древесины и предотвращая «растяжение» венца.

Сращивание бруса по длине за счет коренного шипа распространено больше всего, так как оно надежно и имеет сравнительно простое исполнение. В середине одной части венца выпиливается трапециевидный паз, а в середине другой части венца – шип, полностью соответствующий его размерам. При укладке шип просто входит в паз и фиксирует весь сращенный венец.

Соединение бруса по длине вполдерева и косым прирубом аналогично соединению бревна с помощью накладок. В брусе выпиливается угол до середины его поперечного сечения, за счет чего образуется ровная накладка. Она может быть ровной или с наклоном. Соответственно, в одном брусе выпил располагается вверху, в другом – внизу. При соединении выпилы просто стыкуются друг с другом. Для закрепления конструкции могут использоваться хомуты или нагели: они должны проходить по всему диаметру бруса сверху вниз, захватывая обе накладки.

Выбор правильного типа соединения по длине при строительстве сруба зависит от характеристик древесины, ее влажности, длины строения и многих других факторов. Самые простые в исполнении варианты – прикладывание и накладки для бревен, вполдерева и с косым прирубом для бруса. Более сложные способы – коренной шип, шпонка для бруса и штырь либо шпилька с шайбами для бревна. Самые сложные соединения – прямой или косой замок; но именно они считаются самыми надежными.

Все виды соединений профилированного бруса — СамСтрой

Соединение бруса в полдерева или другим способом в процессе строительства требует ответственного отношения. Для дерева могут применяться совершенно разные типы креплений, долговечность которых обусловлена высокой прочностью используемого материала. Деревянные постройки отличаются экологичностью, повышенной прочностью, а также привлекательным внешним видом.

Методы и характеристики соединений

Один из наиболее важных этапов возведения домов из дерева — это строительство сруба. Корректная стыковка бруса позволяет надежно укладывать древесный материал, соединяя заготовки между собой. Срок эксплуатации деревянного сруба зависит от надежности укладки изделий. Это влияет на шумоизоляционные характеристики и способность деревянных стен задерживать тепло.

На выбор метода сращивания бруса оказывают влияние особенности сооружения и вид применяемого материала. При этом могут быть использованы разные виды соединения бруса. Нарушение технологии в процессе возведения сруба зачастую приводит к плачевному результату.

Перед выполнением соединения своими руками необходимо продумать, как правильно стыковать брус. Если сделать это неверно, то в постройке начнут появляться щели, а само здание станет накреняться. Найти выход из такой ситуации несложно, так как соединить брус можно несколькими способами:

1. Встык.
2. На шпонках.
3. В полдерева.
4. Ласточкин хвост.
5. На коренных шипах.

Необходимо знать все основные приемы, применяемые при возведении сооружений из дерева. Не все методы являются накладными, они существенно отличаются друг от друга, потому эти технологии требуют специального подхода.

Метод углового соединения

Современное строительство деревянных сооружений связано с применением двух типов угловых соединений:

1. Без остатка («в зуб», «в лапу»).
2. С остатком («в чашу», «в обло»).

Соединение бруса в углах с остатком предполагает, что концы сруба готовой постройки будут выступать за границы стенки примерно на 0,5 м. Этот метод строительства более накладный, но он имеет ряд достоинств:

• уменьшается теплоотдача;
• возрастает надежность строения.

Применение приема соединения с остатком «в чашу» предполагает выпиливание замочных пазов. Способы соединения бруса в углах с остатком бывают следующими:

1. Односторонний.
2. Двусторонний.
3. Четырехсторонний.

Этот вид соединения предполагает создание надпила, то есть перпендикулярного паза на верхней стороне бруса. Угловое соединение бруса этого вида не требует значительных усилий и большого количества времени.

Создание четырехстороннего замкового паза, требующее большого мастерства и опыта плотников, обеспечивает достаточно прочное крепление. Паз выпиливается с каждой стороны изделия. Венцы укладываются как конструктор. Эта техника обеспечивает большую прочность сруба.

Техника соединения встык

Соединение бруса способом встык предполагает создание соединительного шва путем крепления одного бруса к другому торцами. Каждый элемент сверху перекрывается следующим изделием. Для создания надежного соединения торцы изделий следует отпилить с соблюдением угла 90°.

Даже если соединение «встык» является достаточно плотным, это не дает гарантии отсутствия теплопотерь, которые будут слишком большими. Это невыгодно, особенно при возведении бани из бруса. Способ соединения «встык» можно заменить более надежным методом в «коренной шип», который еще называется «теплый угол».

Стыкуемый брус закрепляется шипованными стальными пластинами. Их можно забивать скобами либо гвоздями. Чтобы поверхность изделия была идеально ровной, плотник должен уметь подгонять торцы стыкуемых брусьев. Из-за малой герметичности угла могут возникать периодические нагрузки.



Опытные строители не рекомендуют использовать способ «встык», который считается одним из самых скорых методов. Иначе теплопотери будут очень большими. Это не позволит сэкономить время и силы для сложных видов соединений. Способ соединения бруса без остатка «встык» подходит не для всех типов строений.

Соединение методом «на шпонках»

Укладка бруса, сращенного с использованием нагелей, позволяет получить надежную и прочную постройку из дерева. Чтобы срастить брус на углах, требуются клинья, то есть шпонки (нагеля), изготовленные из древесины твердой породы. Для бруса идеально использовать деревянную шпонку, к примеру, из осины. Шпонка, которая попадает в выпиленный паз, очень плотно соединяет изделия.

Клинья позволяют достигать высокой прочности сруба и снижения его теплопроводности. Элементы крепятся на шпонки, вколоченные в соединение, которое предварительно выпилено. Шпонка может иметь различную форму: призматическую, прямоугольную, «ласточкин хвост», прямую или с зазубринами.

При сращивании брусьев, которые работают на растяжение, применяют врубки, сохраняющие их от продольного смещения. Такой тип сращивания называется замком. В некоторых случаях врубки приходится укреплять при помощи болтов или нагелей, таким способом их удается соединить.

Соединяемые с помощью шпонок изделия должны иметь пазы, которые являются идентичными пазам других элементов. Шпонки — это клинья, которые соединяют два деревянных элемента, нагели бывают поперечными, продольными и косыми. Применение последнего типа шпонок доступно только профессионалам.

Сборка сруба по методу в полдерева

Усовершенствованный способ сборки в полдерева предполагает применение шпонки. Это позволяет увеличить прочность угловой стыковки. Соединение бруса по длине возможно и методом укладки в полдерева. Укрепление всей конструкции осуществляется с использованием нагелей.

Элемент, соединяемый в полдерева, пропиливается по ширине наполовину. Отсюда и название самой конструкции, так как размер вырубки равен половине сечения. Предварительно в изделии высверливаются отверстия под нагели. Шпонки должны вставляться около угловых соединений. Длина нагеля рассчитывается таким образом, чтобы ее хватало сразу на несколько изделий.

Соединение бруса методом полдерева

Угловое соединение создается путем прирубки сверху и снизу. Так обрабатывается 2 звена. Чтобы обеспечить наибольшую прочность соединения, пользуются деревянными втулками, которые монтируются в торцах вырубки. Вариант косой вырубки тоже является приемлемым для создания надежного сруба методом в полдерева.

Этот вид углового крепления широко используется при строительстве жилых домов. К примеру, в процессе возведения срубов из профилированного бруса. Все стыки при этом тщательно утепляются. Для уменьшения продуваемости конструкции вырубка производится с небольшим уклоном, а не под прямым углом.

Способ соединения в «коренной шип»

Метод угловой сборки в «коренной шип» представляет собой наиболее простой тип замкового соединения. Способ применяется для получения из сращиваемых элементов надежного крепления. Коренной шип представляет собой конструкцию, в состав которой входят шип и паз прямоугольной формы. Их размеры по высоте и ширине составляют 4 см при сечении бруса 150 мм. Выпилить шип и паз достаточно легко по схеме.

Способ соединения бруса коренным шипом

Метод «коренной шип» является наиболее распространенным. В одном из состыкуемых изделий делается на торце специальный паз. Конец другого соединяется с первым брусом с помощью вертикального шипа. Все работы должны проводиться только опытным плотником.

Укладка каждого последующего венца производится с использованием деревянного нагеля, который имеет круглое сечение. При укладке элементов в «коренной шип» необходимо применение льноджутового полотна для повышения плотности сборки и улучшения теплоизоляции сруба.

Если бревна одномерные, то разметка может быть упрощена путем изготовления соответствующих шаблонов. Можно осуществить более тщательное уплотнение вырубки. Для этого можно воспользоваться способом сборки в «лапу с коренным шипом».

Соединение способом «ласточкин хвост»

Строение конструкции сборки способом «ласточкин хвост» напоминает «коренной шип». Способ крепления применяется для угловых соединений, т-образных и в длину. При выпиливании шипа и паза на конце изделия необходимо соблюдение идентичности. Герметичный узел соединения обеспечивается благодаря трапециевидной форме шипа.

Способ соединения бруса «ласточкин хвост»

Т-образная конструкция сборки широко применяется при строительстве домов из бруса. Дополнительные напуски с внутренних поверхностей стен постройки оставлять не требуется. Техника «ласточкин хвост» позволяет применять элементы меньшего сечения.

Утепление угловых элементов в процессе монтажа производится с помощью джутового волокна. Вместе с тем система не является проницаемой. Перед укладкой по методу «ласточкин хвост» угловые крепления можно вырубить способом, который похож на технику в «полдерева».

Вырубка при этом должна иметь трапециевидную форму. Каждое изделие укладывается одно на другое. Разновидностью горизонтального крепления углов способом «ласточкин хвост» является соединение бруса «в лапу».

Изделие пропиливается по горизонтали, что предполагает создание трапециевидных выемок, подходящих друг к другу.

Крепление через продольное соединение

Чтобы увеличить недостаточную длину бруса, плотники рекомендуют использовать соответствующую технику. Подобрать способ продольного соединения несложно, так как стыковать брус позволяют следующие методы:

1. В полдерева.
2. Шип со шпонкой.
3. Коренной шип.

Торцы каждого изделия необходимо пропилить, сделав пазы для стыковки брусьев. Надежность сборки обеспечивается за счет применения шипов со шпонками. Сращивание бруса по длине является высококачественным и надежным, оно осуществляется по аналогии с угловым способом, позволяющим срастить брус.

Способы продольного соединения бруса

Удлинение бруса методом продольного коренного шипа связано с вырубкой на торце одного изделия паза, а другого — шипа. Наибольшая прочность крепления достигается путем придания шипу и пазу трапециевидных форм.

Любой из представленных и обрисованных методов возведения построек из дерева обладает своими особенностями. Но есть общие советы, которые подходят при использовании любой техники сборки.

Брус нужно скруглять с наружной стороны, чтобы предупредить застаивание дождевой или талой воды в пазах. Места соприкосновения элементов должны быть идеально выровнены и отшлифованы.

Обеспечить дополнительную плотность конструкции позволяет промазывание соединения смесью смолы с песком.

Сращивание бруса по длине — «ГЛАВСТРОЙ 365»

Если речь идет о стройке небольшого домика из бруса, вопрос сращивания бруса не актуален. Такой прием применяют, если речь идет о длине стены свыше 6 метров. Дело в том, что некоторые элементы при строительстве дома из этого материала просто невозможно собрать из цельного бруса. В таких случаях прибегают к технологии строительства, именуемой сращиванием бруса (или бревна) по длине (или в углах).

Сращивание бруса – это, грубо говоря, состыковка двух коротких брусьев или бревен в одно длинное. Это неплохое решение, позволяющее существенно сэкономить стройматериал и сократить смету. Сама процедура довольно проста, но для успешного результата необходимо знать ряд нюансов. В любом случае, прежде чем приступать к строительным работам, разузнать об этой технологии соединения не будет лишним. Тем более, иметь с этим дело придется не только при возведении собственно коробки коттеджа, но и всех внутренних перегородок.

Когда применяют сращивание бруса по длине

Собственно, технология применяется не только в строительстве брусового коттеджа, но и бревенчатого строения или обычного «каркасника».

Срастить можно:

Отметим, что размеры пилматериала не могут быть стандартными. То есть, изделия из дерева могут быть лишь нескольких параметров (около 4 величин по ширине и высоте). И далеко не все пригодны для постройки, например, несущих конструкций коттеджа. Вот, к примеру, брус с сечением 5 на 5 сантиметров (срощенный) годится только для сооружения обрешетки или в качестве стропил нетяжелой крыши. Как вариант, состыковать бруски можно внахлест по ребру, однако случаи, когда это возможно, скорее исключение.

Есть нюансы и здесь. При наличии уже готовых креплений в сайдинге, обрешетку возможно будет монтировать только в одну направляющую.

Как уже отмечали, единого стандарта для размеров бруса не существует. Он может быть разной ширины и высоты. Остается только длина бруса. Его обычно делают трехметровым и шестиметровым. Последний пользуется наибольшим спросом, так как с ним удобно работать. Так вот, если по плану строение будет больше по площади, чем 6 на 6 метров – применяют сращивание бруса по длине.

Как состыковать брусья

Мы уже отмечали, что процедура сращивания брусьев довольно проста. Так что, с этим справится даже доморощенный мастер, умеющий держать инструменты в руках. При необходимости состыковать брусья по длине, можно воспользоваться одним из описанных ниже методов.

Важно: прежде всего, отметим, что при возведении стен, срощенный брус нужно класть по тому же принципу, что и кирпич. То есть, избегать совпадения стыков в одном месте. Стыки должны чередоваться с перевязками.

С чего начать? С правового ликбеза! Берем соответствующий строительный ГОСТ (30974-2002) и читаем все, что необходимо знать о правильной технологии сращивания бруса по длине. В документе подробно расписано всю техническую сторону вопроса. Причем конкретно для строительства малоэтажных деревянных конструкций. Если конкретней, то там можно прочесть о том, как осуществлять состыковку в углах или какими должны быть т-образные стыки. Впрочем, придерживаться всех требований по ГОСТу при строительстве коттеджа вовсе не принципиально.

Сращивание бруса по длине бывает нескольких типов. Какой именно применить определяют в зависимости от предполагаемой нагрузки на место стыка двух кусков:

1. Если планируется так называемая нагрузка на растяжение, то брусья между собой сращиваются в замок.
2. При нагрузке на сжатие оптимальным будет метод состыковки, при котором площадь соприкосновения торцов сопрягаемых брусков будет максимальной.
3. Сращивание под углом актуально, если планируется нагрузка на изгиб древесины.

Типы соединений бруса при сращивании по длине

Итак, в зависимости от предполагаемой нагрузки и еще ряда факторов, сопрягать брусья (бревна) по длине можно таким образом:

«В полдерева». Здесь все предельно просто и зависит от мастерства плотника и точных замеров. В двух сопрягаемых брусьях осуществляют выборку материала на половину толщины каждого. Если есть необходимость, место стыка для надежности фиксируют шурупами.
Со шпоном. Принцип тот же – выборка древесины в половину толщины бруса. Только в качестве крепежей используют деревянный шпон. Он должен быть чуть больше по диаметру, чем отверстие для него в другой половине сращиваемого бруса. Глубина отверстия не должна превышать двух сантиметров.
Коренной шип. Отметим сразу – это самый сложный и трудоемкий способ соединения брусьев между собой. Его выпиливают в торце одного из сопрягаемы брусьев. Вставляется он в паз точно такого же размера на втором бруске. В этом деле нужна аптечная точность.
Косой замок. Бруски в местах стыка спиливаются под углом.
По принципу замка. Еще один сложный вариант. В местах стыка бревен (брусков) выпиливают выемки, которые будут соединяться, накладываясь друг на друга.

Инструменты, которые понадобятся в работе:

• Ножовка
• Лобзик
• Фрезерный станок
• Долото
• Мерная рулетка
• Молоток
• Глазомер (если необходимо проводить точные замеры)
• Ножовка
• Уголок

Ну и, понятное дело, сделать заготовки, которые помогут более точно запилить торцы бруса для соединений.

Как стыковать брус по длине и на углах сруба (видео)

Сегодня при выборе материала для строительства частных домов застройщики все чаще выбирают дерево. Такой выбор обусловлен целым рядом положительных качеств этого строительного материала. Деревянный дом – это прежде всего экологически чистый дом. Дом из дерева можно вписать в любой ландшафт, придав ему неповторимую индивидуальность и особую атмосферу. К этому стоит добавить доступные цены на древесину и относительную простоту постройки деревянного дома. А если учесть еще экономию времени и средств при его постройке, то выбор древесины в качестве строительного материала будет вполне оправдан.

Дом из бруса экологичен и гармонично вписывается в любой природный ландшафт, к этому стоит добавить доступность материала и относительную простоту постройки.

Наши предки на протяжении веков накопили огромный опыт строительства деревянных домов. Но сегодня все чаще вместо традиционного бревна используется деревянный брус. И хотя техника соединения элементов бревна и бруса имеет много общего, но все же несколько отличается. Поэтому при строительстве дома из бруса нужно знать, как стыковать брус, если возникнет такая необходимость.

Необходимость стыковки

Разметка и расчеты некоторых видов соединений углов бруса.

Хотя возводимые дома могут различаться видом древесины и способом ее обработки, всегда актуальным будет вопрос о том, как правильно уложить брус и надежно скрепить его между венцами. Именно от этих двух факторов зависит срок эксплуатации построенного дома. Ведь неправильная укладка приведет к тому, что дом постепенно будет клонить набок. А при неплотном соединении венцов стены наверняка будут промерзать зимой.

Необходимость в стыковке торцов может возникнуть всего лишь в двух случаях: при рубке угла и когда длина стены больше 6 м (стандартный размер длины бруса). Можно также добавить к ним врубку внутренних стен во внешние стены строящегося дома, но в этом случае речь идет только об одном торце.

Поскольку это три совершенно разные операции и выполняют они разные задачи, то и стыковка торцов в каждом случае выполняется по-разному, хотя и имеет похожие элементы.

Вернуться к оглавлению

Типы крепления бруса на углах

Два вида крепления брусьев в углах: сруб “в лапу” и сруб “в обло”.

От надежности крепления углов зависит устойчивость всего дома. Стыковать брус на углах можно двумя способами – с остатком, т.е. с выступающими концами, и без остатка. Основной тип соединения с остатком – разновидности стыковки “в обло”.

Основные типы соединения без остатка: в лапу, замочным пазом по типу “в обло” и Т-образные соединения – прямой или замочный паз и трапециевидный шип, прямоугольный или симметричный.

Основным достоинством стыка без остатка считается экономия материала. Но зато дом, где торцы в углах соединены с остатком, более устойчивый. К тому же он лучше противостоит ветру и дождю, меньше будет заметаться зимой снегом. А все вместе взятое способствует более комфортной атмосфере внутри дома. Такой стык проще сделать непрофессионалу, поэтому, если у вас нет достаточного опыта в постройке деревянных домов, то для угловых соединений лучше выбрать именно этот способ.

Вернуться к оглавлению

Способы соединения углов с остатком

Чаще всего для стыковки углов с остатком применяют тип “в обло” (в чашу). При этом способе брусья соединяются между собой с помощью замочных пазов. Такие пазы могут делаться однострочными, двусторонними и четырехсторонними.

Виды торцевых соединений с остатком.

Для устройства однострочного замка в месте соединения делается поперечный надпил в торце. Ширина такого надпила должна точно соответствовать поперечному сечению торца. Этот способ углового соединения применяется в основном для профилированного бруса.

Чтобы сделать двусторонний замок, на торце с обеих сторон на четверть его толщины делают перпендикулярные пропилы. При сборке происходит состыковка пропилов паз в паз. Очень важно, чтобы пазы как можно точнее совпадали друг с другом. Большое несовпадение в размерах отрицательно скажется на надежности соединения в целом. К тому же понадобится дополнительная заделка щелей.

Если нужно стыковать брус на углах максимально надежно, используют четырехсторонний замок. При нем пропилы делаются не с двух, а со всех четырех сторон торца. Если пазы сделаны правильно, то угол будет сложен, как конструктор. Но нужно обладать очень высокой квалификацией, чтобы сделать их максимально точными.

Вернуться к оглавлению

Способы соединения углов без остатка

Виды торцевых соединений без остатка.

Самым простым угловым соединением этого типа является соединение встык. При этом способе не нужны никакие пропилы – брусья стыкуются торцами. Фиксируется соединения металлическими пластинами с помощью гвоздей или скоб. Однако этот способ не может гарантировать достаточную герметичность углов дома даже при идеально ровных торцах. Поэтому при строительстве жилых домов он практически не используется.

Использования для соединения торцов специальных шпонок из твердых пород дерева позволяет сделать такие соединения гораздо качественнее. В торце делаются специальные пазы: в одном брусе продольный в самом торце, в другом поперечный недалеко от торца. При соединении эти пазы должны совпасть, чтобы в них можно было вставить шпонку. Не имея достаточного опыта, лучше остановиться на перпендикулярно-параллельном пазе. Профессионалы для большей надежности такие пазы делают косыми.

Крепление с помощью коренного шипа – самый распространенный тип сборки углов с использованием бруса. В торце одного из брусьев делается паз, а торец другого спиливается, оставляя такого же размера шип. При соединении шип входит в паз, фиксируя таким образом соединение. Чтобы оно стало еще надежнее, на торцах делают не один, а несколько пазов и шипов.

Самое надежное крепление этого типа – “ласточкин хвост”, когда шип на торце делается не прямоугольной, а трапециевидной формы. Соответственно, под эту форму делается и паз в торце соединяемого бруса.

Есть очень важный момент, о котором нельзя забывать. При использовании крепления типа “шип в паз”, чтобы компенсировать будущую усадку сруба, обязательно нужно между пазом и шипом оставлять вертикальные зазоры.

Вернуться к оглавлению

Продольное соединение бруса

Продольное соединение бруса: а, в. вполдерева; б, г. косым прирубом. 1. Нагель. 2. Гнездо.

Поскольку стандартная длина бруса составляет 6 м, то при постройке стен большей длины возникает необходимость стыковать брус по длине. При выборе способов стыковки нужно обязательно учитывать, какой силе и виду деформации будет в будущем подвергаться место стыковки. Без учета этих факторов невозможно правильно стыковать брус.

Самые распространенные способы такого вида соединений – вполдерева, продольный шип на шпонке, продольный коренной шип, косой замок.

Если на место стыковки будет действовать сила сжатия, используют стыковку вполдерева. Чтобы стыковать брус по длине таким способом, на каждом брусе делается прямоугольный паз на половину его толщины. Длина паза должна в 2 или 3 раза превышать ширину бруса.

Затем пазы накладываются друг на друга. Такое соединение очень неустойчивое, поэтому его необходимо скреплять гвоздями и дополнительно усиливать нагелями – стержнями из твердых пород дерева. Главная задача нагелей – исключить возможность смещения соединенных торцов. В брусьях высверливают отверстия, диаметром соответствующие толщине нагелей, в которые их затем вставляют.

Если на стену будет действовать разрывающая сила, стыковать брус по длине нужно с помощью замков. Для этого тоже делаются пазы под прямым углом, но по-другому. Такой паз в 2 раза превышает ширину бруса, при этом от торца паз делается на 1/4 его толщины, а дальше углубляется до 1/2. Получившимися уступами торцы сцепляются друг с другом. Для большей надежности их тоже нужно дополнительно укреплять гвоздями и нагелями или использовать для крепления болты.

Продольное соединение бруса: а, в. прямым накладным замком; б, г. косым накладным замком.

Если стена дома будут испытывать сильное усилие “на изгиб”, то для соединения будет нужна повышенная прочность. Тут для надежной фиксации нужны “косые замки”. Это самое сложное по исполнению продольное соединение, но по надежности оно значительно превосходит все другие типы.

Техника выполнения та же, что и при устройстве обычных замковых соединений, только спилы делаются не ровные, а косые. При использовании этого соединения чрезвычайно важно точно соблюсти пропорции элементов крепления, поскольку именно от их точности зависит качество стыков. По возможности место такого соединения дополнительно усиливают при помощи 2 строительных скоб, набивая их крестообразно.

Несмотря на такое разнообразие видов соединения бруса, есть общее правило, которое нужно выполнять. Чтобы дождевая вода не скоплялась в соединительных пазах, с наружной стороны стены брус обязательно должен быть скруглен.

Также, независимо от выбранного способа стыковки, место стыковки желательно обработать специальным составом, смесью эпоксидной стены и песка или опилок. Обработанные таким способом стыковок более герметичны, к тому же смола склеивает стыкуемые поверхности, придавая им дополнительную прочность.

Все эти виды соединений подробно описаны в ГОСТ 30974-2002. Но это не догма, а всего лишь рекомендации. В процессе строительства дома из бруса каждый застройщик сам должен решить, какой тип соединения подходит для его дома в каждом конкретном случае.

Удачи вам! Крепких стен вашему дому!

Сращенный брус что это такое

Строительство дома из дерева (бруса, бревен, щитов) требует совершенно других приемов и технологий соединения деревянных узлов, элементов и конструкций. В частности, сращивание бруса по длине применяется во всех перечисленных сооружениях, так как, помимо бревен, брус используется в любой сложной деревянной сборке. Дом может быть большим или маленьким, но очень часто при длине стен ≥ 6 м нельзя использовать цельный брус требуемой длины, и возникает необходимость срастить брус в единое целое без потери прочности в месте соединения. Сращивание бруса – процесс, который можно осуществить самостоятельно, так как работа с деревом такого сечения не требует использования сложных деревообрабатывающих станков и другого оборудования – достаточно иметь под рукой обычные столярные инструменты.Как соединить два бруса в длину



Варианты соединения бруса по длине

Строительные стандарты ограничивают максимальную длину бруса шестью метрами, поэтому для получения бруса большей длины нужно делать соединение, и это возможно осуществить следующими способами:

1. Продольный стык на шпонку и шип;
2. Соединение на косой замок;
3. Продольный стык бруса в коренной шип;
4. Простой стык;
5. Стык в полдерева.

Как соединить брус на шпонках методом в шип

Такой вариант соединения деревянных деталей из бруса одинакового сечения – наиболее прочный, а простое исполнение позволяет использовать решение в любых деревянных конструкциях. Принцип простой – сращиваемые брусы соединяются на одинаковые по размерам пазы, которые укрепляют перпендикулярно вбитыми шпонками. Мало того, что сами шпонки усиливают конструкцию – переплетение волокон продольных и поперечных само по себе обеспечивает прочное соединение.Соединение в шип с усилением шпонками



Шпонка – это деталь из дерева, которая может иметь разную форму – от цилиндрической до прямоугольной, призматической, ромбовидной, «ласточкин хвост» или с зазубринами. Древесина для шпонок должна быть тверже, чем дерево для изготовления бруса, и чаще всего это – дуб. Для бруса деревообрабатывающая промышленность РФ чаще всего использует осину.

Косой и прямой замок

Срощенный брусок методом прямого или косого замкового соединения считается очень прочной конструкцией, но сложным в выполнении элементом, требует определенного столярного опыта и более сложных инструментов. Распространенные варианты такого стыка показаны на рисунке в начале статьи, еще более сложные методы – ниже:Варианты сложных сращиваний



Где:

• Вариант №1 – соединение в прямую чашу с ветровым замком;
• №2 – стык паз-шип, косой паз-шип;
• №3 – стыковка в зуб;
• №4 – соединение под названием «проходная ласточка»;
• №5 – стык сити угол-косая ласточка;
• №6 – соединение «не проходная ласточка»;
• №7 – соединение в косую чашу с ветровым замком;
• №8 – Фигурные вырезы в торцах бруса.

Для реализации такого стыка в брусах выпиливают косые вырезы под определенным углом и таким образом, чтобы шип полностью повторял фигуру паза и входил в него без зазоров. Это и будет косой замок. Такой сращенный брус усиливают нагелями (шипами разной формы), которые забивают в соединение перпендикулярно оси.Стыковка в косой замок



Шипы и пазы для соединений, показанных на фото, выполняются на сложном деревообрабатывающем оборудовании

Стык в коренной шип

Такой вариант стыка называют замочным – это также сложный в исполнении метод, требующий опыта и использования сложных инструментов. Стандартная стыковка соединяемого узла делается под углом в 45⁰, но можно брать и другой угол – это зависит от сложности конструкции, твердости породы и самой необходимости менять угол.

Коренной шип

Применяется такой вариант срощенной конструкции на углах строения, и для более прочного соединения часто делают шипы и пазы в форме трапеции, то есть – «ласточкин хвост», и укрепляют нагелями (шипами).Ласточкин хвост



Сращивание в полдерева

Это – самый простой вариант стыковки двух брусов, который можно сделать своими руками, так как требуется только выпилить в каждом брусе паз до середины сечения. Затем брус укладывается друг на друга, и соединяется саморезами, пластинами, хомутами, скобами или на шипы (нагеля). Соединение менее прочное, чем остальные решения, так как в месте стыка каждый элемент становится ровно в два раза тоньше.Соединение вполдерева



Соединение прикладыванием

Этот вариант стыковки бруса, кроме низкой прочности, обладает не очень эстетичным видом, поэтому подходит для внутренних соединений, которые будут дополнительно укрепляться другими конструкциями или усиливаться накладыванием слоя материалов, например, декоративного. Соединяется пиломатериал следующим образом: брусы просто прикладываются друг к другу, а место стыка соединяется скобой или хомутом, иногда – длинным саморезами или простыми гвоздями. Усилить такой стык можно теми же шипами.Стык деревянных деталей прикладыванием





Основные способы соединений бруса мы рассмотрели, осталось выяснить, как выбрать нужный вариант для той или иной конструкции.

Выбираем соединение правильно

В индивидуальном строительстве чаще всего применяются варианты стыков и соединений деревянных деталей, не требующие точных расчетов и сложного оборудования, и это совсем не гарантирует высокую прочность сложного узла. Поэтому любые соединения, сделанные своими руками, необходимо усиливать дополнительно. Это могут быть накладные крепежные элементы: пластины, металлические уголки, скобы, хомуты, или врезные детали: саморезы, гвозди, шипы, шпунты, нагели, и т.д.

И еще один недостаток самодельных стыков: их категорически не рекомендуется делать на несущих узлах и конструкциях, чтобы не подвергать риску деформации или разрушения весь объект. Если требуется монтировать брус длиннее, чем 6 метров, лучше заказать его в строительной компании, которая сделает соединение прочным и надежным, на высокопрофессиональном уровне и таком же оборудовании.

Правильно состыкованный брус

Если в строительстве используется профилированный или клееный брус, то для соединений таких деталей рекомендуется применять стыковку в шип или на шпонках. Такое соединение практически не уступает по прочности цельному деревянному элементу, и может работать в любых ключевых точках здания благодаря своей жесткости, прочности и надежности.

Важно: В этой технологии соединения бруса важным скрепляющим элементом является шпонка или нагель. Поэтому ее следует изготовить из твердых пород древесины, или приобрести качественный деревянный метиз.

Следующее соединение, претендующее на высокую прочность и жесткость конструкции – на косой замок. Брус, состоящий из нескольких отрезков, соединенных таким способом, можно устанавливать на несущие стены дома. Чем сложнее сращивание, тем прочнее получится стык, поэтому варианта здесь два – или сделать быстро и просто, но не очень надежно, или выполнить сложную стыковочную операцию, и в результате получить мощную конструкцию.

Но для таких работ нужен опыт – в противном случае лучше заказать детали в строительной компании, или пригласить строителей на свой объект. Но все затраты с лихвой окупятся тем, что вы будете жить в безопасном и прочном доме.
