Стропильная часть крыши – каркас, установка стропил и что такое мауэрлаты крепления, брус для опоры кровли в строительстве, устройство ломаной и многощипцовой конструкции кровли, укладка поперечин

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Пост опубликован: 29.11

landshaftdizajn.ru

Стропильная система двускатной крыши и ее составляющие

Последовательность составления двускатной крыши:

Расчёт площади крыши

Чтобы составить правильную смету на постройку дома, необходимо точно вычислить площадь крыши. Расчёты могут быть усложнены особой формой кровли, выступами и впадинами. К примеру, всего одна стропила эркера может существенно повлиять на общую сумму расходов во время строительства. Стропильная система эркера включает в себя много материалов, поэтому важно учитывать в расчётах и её.

Действия, которые необходимо выполнить при вычислении общей площади крыши:

1. Не надо высчитывать площадь вентиляционных отверстий, труб мансардных окон и подобных объектов.
2. С большой точностью высчитайте длину ската крыши от нижней части конька до крайней части карниза.
3. Учитывайте в расчётах брандмауэрные стены, парапеты и свесы.
4. Учитывайте тип и вид кровельного материала.

На заметку – для рулонных материалов и черепицы длина скатов уменьшается на 70 см.

Монтаж стропильной системы, смотрите на видео:

Расчёт площади должен производиться только по карнизным свесам. После вычисления площади каждого ската узнайте уклон. Для этого нужно каждый элемент умножить на косинус угла уклона крыши. Вот и пригодилась школьная математика в жизни.

Простую площадь наклонной поверхности можно вычислить и самому, умножив площадь ската на косинус угла. Например, эта формула относится к двускатному типу крыши с наклоном в 30 градусов. Но если в проекте задуманы сложные фигуры под разными углами наклонов, то не обойтись без специальных компьютерных программ, которые облегчат расчёты.

Точный расчёт сложных строений можно получить только двумя способами:

1. Как мы уже указали выше, можно воспользоваться компьютерной программой для самостоятельного вычисления площади.
2. Можно воспользоваться услугами квалифицированного специалиста, который выполнит все расчёты сам.

Существуют несколько позиций, определяющих сопряжение двускатной ломаной и двускатной прямой крыши:

• Коньковый брус ломаной крыши
• Коньковый брус крыши балкона
• Стропила прямой крыши
• Дверная рама балкона
• Фронтон двухскатной крыши мансарды
• Гидроизоляция
• Целая обрешётка
• Кровля.

Этот рациональный приём часто применяют для увеличения площади пространства крыши. Затем это, в свою очередь, применяется для увеличения площади жилого пространства.

Совокупность висячих и наклонных стропил составляет несущую часть крыши из шифера. Эта часть крыши принимает на себя все основные нагрузки, которые затем передаются непосредственно на каркас самого строения.

Самым основным элементом несущей части являются стропильные ноги. На протяжении всего ската они опираются своими нижними концами на балки перекрытия. С другими элементами в конструкции они образуют фермы.

Верхние же финиши должны опираться на прогон, который передаст нагрузку внутренним стойкам. Об устойчивости можно не беспокоиться, она достигается за счёт подкосов, раскосов и связей по диагоналям.

Таким образом, вы смогли из этой статьи больше узнать о двускатной крыше. Надеемся, что эта информация пригодится в ваших строительных начинаниях!

kryshadoma.com

Стропильная система двухскатной крыши, конструкция, видео

Практичность, надежность и простота конструкции двускатной крыши делают ее доступной для самостоятельного возведения даже начинающему застройщику. В этой публикации будет подробно рассмотрена стропильная система двухскатной крыши: ее разновидности, конструктивные элементы и правила проведения расчетов.

Стропильная система двускатной крыши

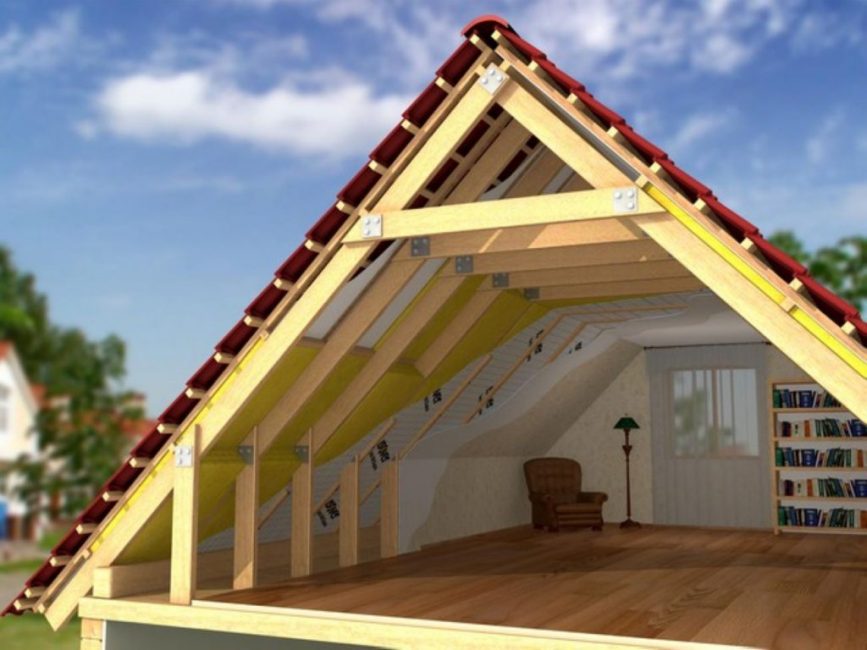

Классическая двускатная крыша представляет собой две наклонные плоскости, расположенные в форме равностороннего треугольника. Стропильная система – это каркас крыши, созданный из связанных между собой опорных элементов. В зависимости от предполагаемых нагрузок, воздействующих на крышу постройки в процессе эксплуатации, элементы каркаса могут быть изготовлены из древесины или металла.

Назначение стропильной системы

Стропильная система двускатной крыши решает три основные задачи:

1. Придание кровельным скатам необходимого угла наклона, который позволяет выдерживать максимальные для данной местности снеговые и ветровые нагрузки, дает возможность беспрепятственному сходу воды и снега с кровельного материала.
2. Равномерное распределение нагрузок на каркас здания, создаваемых весом кровельного пирога, атмосферными осадками, ветром.
3. Создание основы для крепления теплоизоляции кровельного материала. Узлы стропильной системы двухскатной крыши с кровлей создают пространство, защищающее постройку от теплопотерь и проникновения влаги.

Правильно спроектированная стропильная система должна выдерживать весьма серьезные нагрузки, которые могут превышать 500 кг/м².

Именно поэтому все расчеты, связанные с выбором материала, сечения и шага установки стропил, рекомендуем доверить профессионалам, имеющим разрешение и опыт в выполнении подобных работ.

Как уже отмечалось выше, разрез крыши с двумя скатами представляет собой равнобедренный треугольник. Горизонтальная плоскость треугольника опирается на стены постройки. Наклонные плоскости – это не что иное, как скаты крыши. Угол наклона скатов формируется углом между основанием кровли и ее коньком.

Основные конструктивные элементы

Для простоты понимания данной конструкции рассмотрим основные элементы стропильной системы двухскатной крыши:

1. Стропильные ноги – основные конструкционные элементы каркаса, благодаря которым создается необходимый наклон плоскостей крыши. Плоскости, образованные стропильными брусами являются основой для монтажа настила.
2. Мауэрлат – это элемент опорной конструкции, который крепится к верхнему торцу внешних стен постройки. Мауэрлат для двускатной крыши позволяет максимально равномерно распределить массу кровельной конструкции.
3. Затяжки представляют собой поперечные элементы каркаса, соединяющие в единый узел попарно расположенные стропила. Основное назначение затяжек –  увеличения жесткости всей системы.
4. Лежни располагаются параллельно мауэрлатам и связывают между собой затяжки. В качестве опоры они используют верхний торец внутренних несущих стен. Назначение – распределения воздействий на стропильную систему.
5. Балки перекрытия, устанавливаются между мауэрлатами и лежнем. Служат основой для крепления пола в чердачном помещении и потолка помещений постройки. Балки устанавливаются на затяжки.
6. Коньковый прогон связывает между собой верхние части стропил. Этот элемент конструкции применяется в большинстве схем возведения стропильной системы.
7. Боковой прогон – дополнительная конструктивный элемент, поддерживающий стропила и снимающий с них часть нагрузки.
8. Стойки (бабки) основные конструктивные элементы системы усиления каркаса, которые принимают на себя некоторые нагрузки от прогонов.

В некоторых схемах применяются вспомогательные конструкции – кобылки – обеспечивающие создание карнизного свеса крыши при нехватке длины стропильных ног.

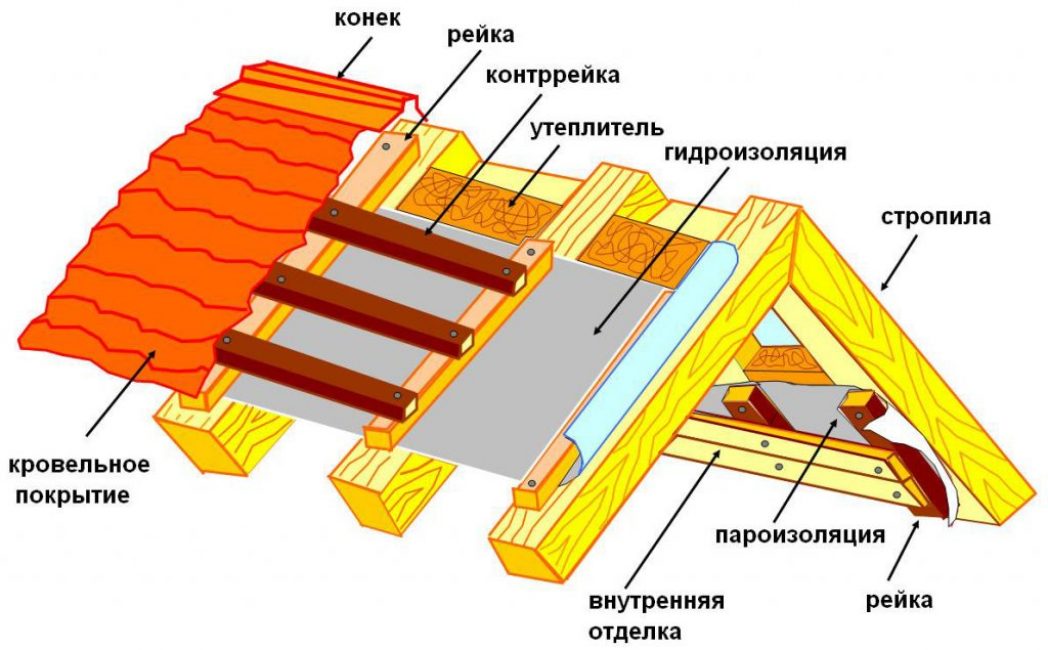

Каркас крыши может быть представлен в виде трех узлов:

1. Обрешетка – основа для крепления теплоизоляционного слоя и кровельного материала. Монтируется на стропила. Стропильные ноги нижним концом опираются на мауэрлаты, верхним – на подстропильную систему
2. Основная стропильная система, выполненная в виде смонтированного стропильного бруса.
3. Подстропильная система представляет собой определенный набор дополнительных элементов каркаса: прогоны и стойки. При увеличении длины пролета, используют дополнительные конструктивные элементы – подкосы.  Среди мастеров в ходу другое название подкосов – «подстропильные ноги». Независимо от названия, основная задача этих элементов – поддерживать боковые прогоны. Одним концом подкос упирается в стропильный брус, вторым – в лежень. Подкосы стропил играют важнейшую роль в каркасе крыши – предотвращают деформацию стропильной ноги и значительно увеличивают ее несущую способность.

Конструктивные особенности и виды стропильных систем для двухскатной крыши

Стропильные ноги являются основным элементом любого каркаса двускатной крыши. В зависимости от геометрии и размера кровли, все остальные конструктивные элементы каркаса могут не применяться или использоваться частично при его возведении.

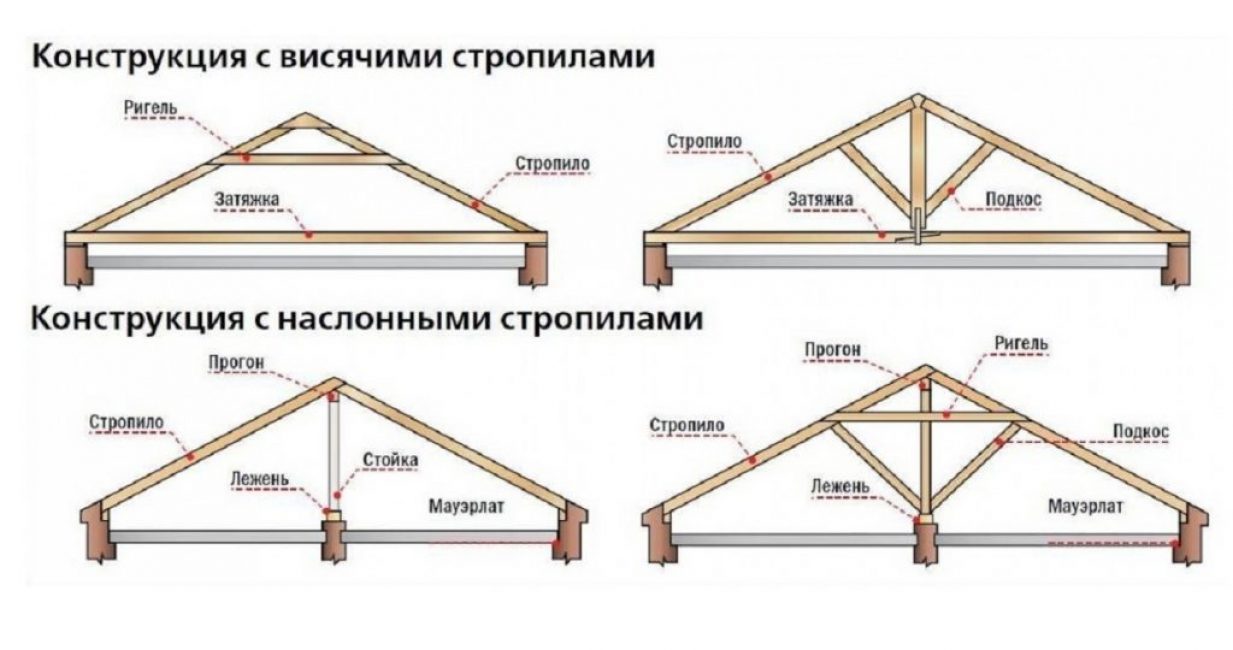

По способу установки ног, схема стропильной системы крыши может быть:

• наслонного типа;
• висячего типа.

Главное условие установки наслонных стропил обустройство надежной опоры в верхней и нижней части. В качестве опоры верхней части выступает горизонтальный коньковый узел стропильной крыши. Нижний край стропил упирается в мауэрлат или в верхний венец сруба.

Возведение наслонной стропильной системы допускается при расстоянии между фронтонами не более 6 м. При большем расстоянии требуется усилить систему вертикальными стойками, с упором в лежень, расположенный на верхней части промежуточной стены.

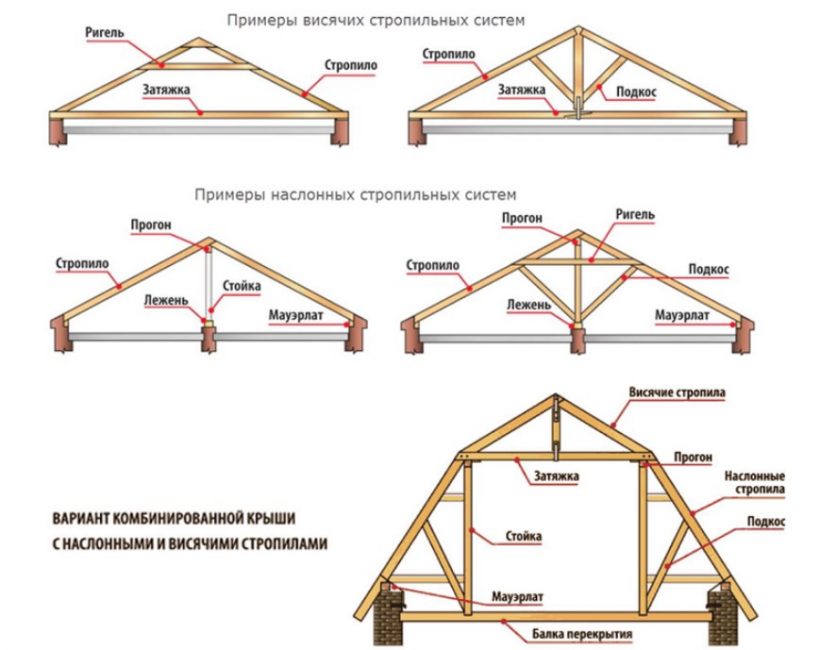

На рисунке ниже показаны наслонные стропила: конструкция и узлы, входящие в такую стропильную систему.

Висячие стропила упираются «пятками» в затяжку. В верхней части стропильные ноги упираются «друг в дружку». Такая конструкция представляет собой отдельный модуль в форме равнобедренного треугольника, который в среде строителей именуется стропильной фермой. Данная конструкция работает на распор, но затяжки гасят данный процесс, передавая на стены постройки вертикально направленную нагрузку.

Основные схемы и типы крепления стропильной системы висячего типа

Существует масса вариантов конструкций висячей стропильной системы, среди которых наиболее распространены всего три:

1. Треугольная трехшарнирная. Конструкция стропил представляет собой классический треугольник, верхние стороны которого испытывают нагрузки на изгиб, нижняя (затяжка) гасит растяжение. Для соединения элементов узла применяется лобовая врубка с одинарным или двойным зубом.
2. Треугольная трехшарнирная с приподнятой затяжкой. Данная схема идеально подходит при необходимости создания жилой мансарды. Приподнятая затяжка увеличивает нагрузку стропильной системы на растяжение, что обеспечивает равномерное распределение нагрузки на мауэрлаты. Крепление затяжки к стропильной ноге производится методом врубки «полусковороднем».
3. Треугольная трехшарнирная с бабкой и дополнительными подкосами. Такая конструкция применяется для снижения нагрузки на прогиб стропила. Затяжка в такой системе опирается на хомут бабки, нивелируя растяжения благодаря подтягиванию книзу конькового узла, который, в свою очередь, воздействует на подвес сжимая стропила.

Безраспорные и распорные стропильные системы наслонного типа

Бревенчатые и брусовые дома плохо переносят нагрузки, действующие на распор наружных стен.

В таких случаях практикуется безраспорная стропильная система двускатной крыши, которая предполагает две точки опоры для каждой стропильной ноги:

1. Нижняя часть скосом упирается в мауэрлат. Длина скоса не должна превышать сечение балки.
2. Верхняя часть опирается на коньковый прогон.

Особенностью данной конструкции является жесткое крепление стропильных ног между собой в верхней части. Для крепления стропильной ноги к мауэрлату применяется метод подвижного соединения при помощи стальной гибкой пластины.

При возведении стропильной системы двускатной крыши применяют и распорные конструкции, которые являются нечто средним, между висячими и наслонными стропилами. Распорное крепление стропил двухскатной крыши предполагают изменение в системе крепления стропильных ног к мауэрлату с подвижного на жесткое. Такие схемы применяются исключительно в домах с толстыми капитальными стенами с жестким креплением мауэрлата. Стропила в такой конструкции нижними частями упираются в стены, верхними – друг в друга. Коньковый прогон используется, но значительной роли в жесткости каркаса не играет. Для снижения распорных нагрузок в конструкцию включают схватку.

Чтобы повысить надежность каркаса крыши применяют ветровые связи стропильной кровли, задача которых передача ветровых нагрузок на несущие стены конструкции и обеспечения пространственной жесткости крыши. Для создания вертикальных ветровых связей стропильной системы устанавливают подкосы у каждой стойки. Нижняя часть данных элементов конструкции опирается на лежень.

Правила самостоятельного расчета стропильной системы

При самостоятельном расчете стропильной системы необходимо определить правильное сечение бруса исходя из воздействующих на нее постоянных и временных нагрузок, включающих в себя:

1. Массу материалов кровельной и стропильной системы.
2. Давление ветра и атмосферных осадков.

К постоянным нагрузкам относятся масса обрешетки и кровельного покрытия. Подбирая материалы следует учитывать, что давление на каркас не должно превышать 50 кг/м². Снеговая нагрузка на каркас равна весу снега, умноженному на коэффициент, который зависит от угла уклона скатов.

Сечение стропильной ноги зависит от шага. Чем меньше расстояние между стропилами, тем меньше сечение бруса. Для простоты понимания рекомендует ознакомиться с таблицей зависимости длины, шага и сечения стропильных ног.

Высота конька зависит от угла наклона кровли. Оптимальный для сброса осадков угол 35 — 45°. В регионах с сильной ветровой нагрузкой используют угол наклона кровли от 20 до 45°.

При создании стропильной системы двускатной крыши лучше использовать сухой брус хвойных пород 1-3 категории. Для ригелей и затяжек используется сосна или лиственница 1 сорта. Для стропил, мауэрлатов, стоек и прогонов применяется материал не ниже 2 сорта. Все остальные элементы каркаса можно создавать из древесины 3 сорта.

Стропильная система двускатной крыши каркасного дома — видео

glav-dacha.ru

Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Содержание материала

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

• По типу внешнего расположения скатов:
• По способности удерживать в здании тепло:
• По способу крепления несущих элементов к зданию:

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Крепление может быть выполнено двумя способами:

• враспор;
• внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

1. Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.

   Обрешетка крыши

2. Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

• обрезная доска;
• не обрезная доска;
• влагостойкая фанера;
• ориентированно-стружечная плита;
• шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Свесы или карнизы могут быть следующих типов:

• заподлицо;
• открытый;
• закрытый;
• с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

• деревянная вагонка, строганная доска;
• оцинкованные листы;
• пластиковая вагонка или сайдинг;
• софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:

• более точно сформировать конфигурацию карниза;
• снизить стоимость пиломатериала;
• облегчить монтаж стропильной системы.

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

1. Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
   Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
2. Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
   Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.

Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.

При этом работы проводятся в следующем порядке.

• Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
  При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения; Монтаж мауэрлата, лежней и балок перекрытия



• Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:

  При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
  Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;

• Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:

  Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;

• Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками; Монтаж обрешетки



• Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
  На данном этапе производится также утепление и гидроизоляция кровли; Монтаж гидроизоляции и кровельного покрытия крыши




• Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
  При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
  Существует два основных способа подшивки:

• по стропилам, когда доски фиксируются с нижней их части либо вдоль, либо поперек на дополнительные рейки; Подшивка свесов крыши



• с установкой короба, который соединяет край стропила и стену здания, а также является каркасом для фиксации декоративных элементов.

Смотрите в видео: подробный процесс установки двускатной крыши дома.

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

proekt-sam.ru

Почему Стропильные Системы Двухскатной Крыши так Популярны?

Формирование кровли – это важный и ответственный этап строительства домов. От него зависит, как потом будет себя «чувствовать» постройка в целом. Комфорт и, что не менее важно, долговечность – напрямую зависят от качества выполненных работ.

Существует достаточное количество конструктивных решений, но стропильная система двухскатной крыши, в силу своей популярности у домовладельцев, заслуживает отдельного и более пристального внимания. «Чем проще – тем лучше» – это именно про неё.

Однако, несмотря на элементарность конструкции, существуют моменты, которые могут значительно уменьшить срок её службы. Чтобы избежать негативных последствий, нужно найти эти «подводные камни», а для этого придётся немного окунуться в теорию, познакомиться с немногочисленными терминами и рассмотреть некоторые практические рекомендации.

Содержание:

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой «двухскат» может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Много вопросов возникает по поводу соединительных узлов —  хороший видеоматериал можно найти по следующей ссылке:

ВИДЕО: Узлы стропильной системы

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Типы двухскатных классических крыш

Типы двухскатов

Если с принципиальным устройством всё понятно, то по конкретным решениям нужно ещё разбираться. Здания бывают разнообразные, и для каждого требуются конкретные решения. Различных схем существует очень много, но все их можно разделить на два типа по одному критерию: крепление конька. Рассмотрим их более подробно.

Система наслонных стропил

Наслонная система

Следует сразу отметить, что эта конструкция любима кровельщиками за её надёжность и простой монтаж.

Основа для крепления стропильных пар в этой системе являются маурлаты и коньковый прогон, который устанавливается на вертикальные балки, которые в свою очередь крепятся на лежень.

Таким образом, получается следующая картина — каждая пара стропил крыши жёстко крепится в трёх местах: два узла на маурлатах и одно на коньковом прогоне. Получается очень крепкая конструкция, с отличным запасом прочности.

В зависимости от длины стропил и угла наклона скатов конструктив может дополняться усиливающими элементами: затяжками, ригелями, подкосами, подстропилами и т.д. Также при отсутствии в здании капитальной внутренней перегородки в качестве лежня допустимо использование потолочной балки.

Висячая стропильная система

Наслонная система

Принципиальное отличие от наслонной системы является то, что в качестве опоры для стропил только маурлаты, т.е. деревянные брусья, жёстко зафиксированные на торцах внешних стен дома. Вверху, на коньке у стропил опоры нет, они лишь сколачиваются между собой, и как бы «висят» в пространстве, — это и является определяющих критерием данной технологии.

Эта система используется при возведении небольших по ширине зданий, как правило, это не более 7-8 метров. При увеличении этих значений при этой технологии потребуется устанавливать дополнительные элементы – ригели и затяжки, которые в некоторой степени будут преобразовывать силы давления на внешние стены и более равномерно распределяют нагрузку.

Чем больше ширина здания, тем большим количеством усиливающих элементов будет оснащена кровля. На схеме выше наглядно показано отношение ширины укрываемого пролёта к количеству дополнительных деталей.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Порядок монтажа «классического» навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

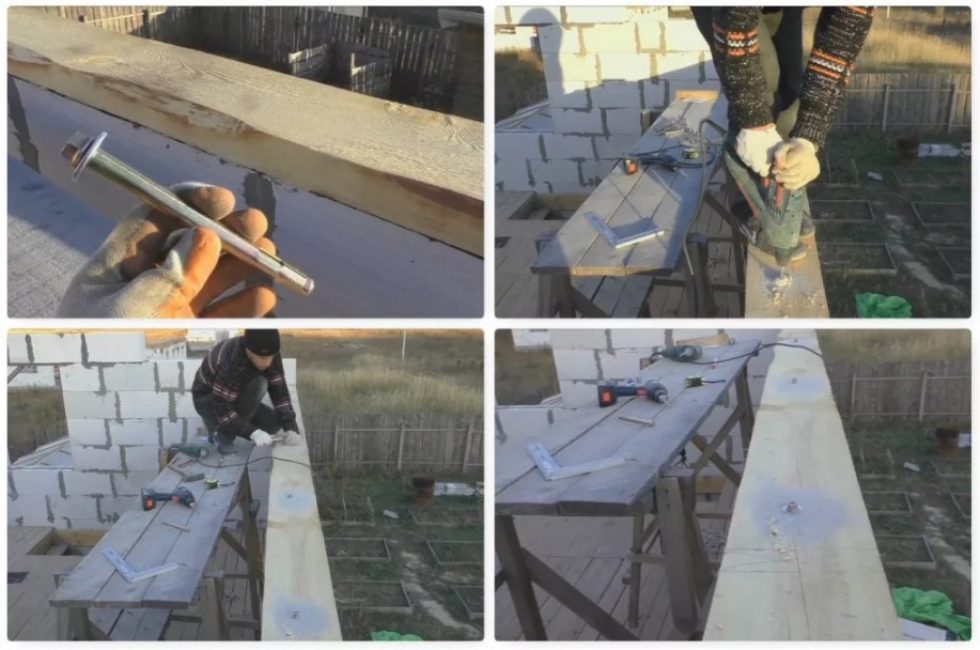

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

• болтовые шпильки, заранее зафиксированные в стену
• анкерные болты, закрепляемые непосредственно по месту
• металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, — всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

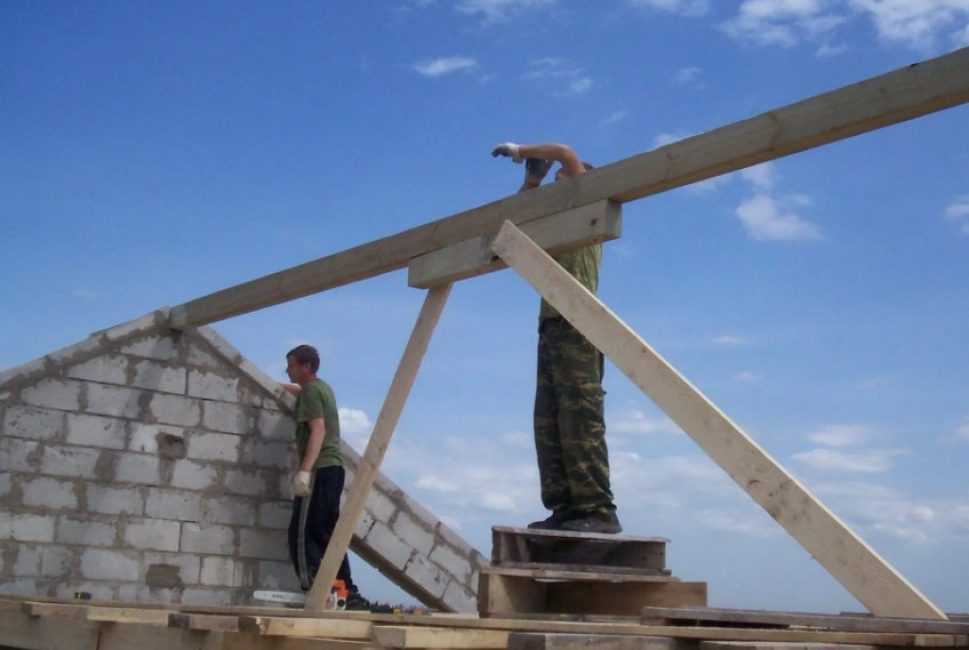

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник «Свенсона».

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

Шаг между осями стропильных ног составляет 60 см.

Дальнейшие действия по формированию кровельного «скелета» аналогичны».

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи

Заключение

Проверено временем

Сколько существуют дома, столько же существуют двухскатные конструкции. Они проверены временем, они просты в изготовлении, экономны и достаточно симпатичны. Если нужна недорогая, но надёжная крыша, которая долго будет сохранять уют в доме, то двухскаты это то, что нужно.

9 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

krrot.net
