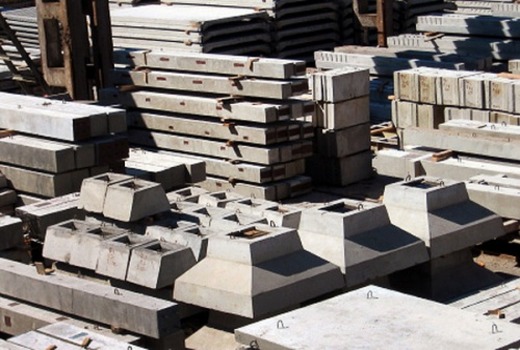

Столбчатый фундамент стаканного типа: Фундамент стаканного типа: разметка, установка, гидроизоляция – Фундамент стаканного типа устройство, применение, виды и технология монтажа. 🔨 Подробная информация, видео.

Стаканные элементы усилены горизонтальным и вертикальным армированием, жестко соединенными между собой. Монтаж фундаментов такого типа осуществляется на устойчивую почву.

На площадках с пучинистыми и просадочными почвенными составами стаканные конструкции применять запрещается из-за неравномерности воздействия на фундаментную основу в разных местах.

Плюсы и минусы

Среди достоинств застройщики отмечают:

• высокий показатель прочности и надежности. Объясняется это тем, что конструкции изготавливаются на заводах железобетонных изделий;
• монтажные работы фундаментных оснований выполняются оперативно;
• стаканный фундамент выдерживает большие нагрузочные усилия.

К сожалению, стоимость таких конструкций высока, а вес любого элемента требует арендовать для установки специальную технику.

Номенклатура и технические требования

Монолитные фундаментные плиты стаканного типа используют под установку сборных железобетонных колонн. Сечение стаканов может различаться, и от этого зависит масса конструкции. К примеру, фундамент стаканного типа под колонны 400 х 400 мм весит около пятисот килограмм, а фундамент стаканного типа под колонны 300 х 300 мм будет несколько легче, но для его установки все равно потребуется кран.

В любом случае, для производства фундаментных плит такого типа применяют бетонный раствор с показателем прочности B 15 и устойчивостью к воздействию низких температур F 50.

Кроме того, внешние поверхности плит обрабатываются органическими пластичными материалами, защищающими от воздействия влаги, так что уровень водонепроницаемости стаканных плит варьируется в пределах W2 – W8.

В соответствии с техническими условиями, определенными ГОСТом, изготовление фундаментов выполняется с соблюдением определенных требований:

• используется бетонный раствор, марка которого не менее В2;
• конструкции монтируются после полного набора прочности;
• водопоглощение не превышает пяти процентов, и данный показатель достигается после устройства надежного гидроизоляционного покрытия;
• все пояса фундаментной конструкции жестко армируются;
• толщина бетона вокруг арматурных прутьев должна быть не менее трех сантиметров;
• трещины в бетонном изделии не должны быть более 0.1 мм;
• стропальные петли удаляются болгаркой, методика ударного типа категорически запрещена;
• наличие обнаженных стальных прутков в фундаменте не допускается.

Технология строительства

Возводятся фундаменты с элементами стаканного типа в полном соответствии с правилами ГОСТов под контролем опытных строителей. Собирается основание просто, для чего существует целая технология:

• перед строительством основания выполняются расчеты на отдельные монолитные или сборные конструкции. Обратив пристальное внимание на разрез, можно увидеть усложненное армирование каркаса, являющегося основой для плитной части и стакана. Элементы каркасной основы рассчитываются по отдельности, как и значение ширины самого стакана. Параметры плиты остаются стандартными;
• готовится поверхность. Площадка, отведенная под застройку, очищается от мусора, поверхность земли выравнивается, выполняется разметка. Выравнивать поверхность необходимо идеально, потому что фундаментные плиты нельзя смещать (разрешенное отклонение – 1 – 1.5 градуса). В случае, когда поверхность недостаточно ровная, разрешается выполнить подсыпку песка, слой которого должен быть не менее тридцати сантиметров по отношению к подошве фундамента;
• размечаются оси предполагаемого основания. С этой целью на обноске выполняется монтаж проволоки либо стального троса, делается протяжка по осям. Места соединений четко определены проектным решением, как и длины промежуточных балок. С помощью которых выполняются соединения;
• наносятся границы будущей фундаментной основы, выкапывается нужной глубины траншея. Дно ямы выравнивается, устраивается песчаная подушка, насыпной слой уплотняется;
• по выполнению подготовительных работ переходят к монтажу. Работы выполняются в соответствии с технологиями, постоянно контролируется вертикальная и горизонтальная точность. После монтажа вся конструкция армируется, при этом открытая стаканная плоскость укрепляется металлическими прутьями;
• установка блочных элементов заканчивается тем что бетонный раствор набирает требуемую прочность. Затем разрешается выполнять установку колонн в стаканы фундаментов.

Обустройство гидроизоляции

Необходимо учесть, что фундаментное основание, изготовленное в виде стакана, заливается из бетонного раствора, который от воздействия влажной среды постепенно разрушается.

По этой причине необходимо в обязательном порядке устраивать гидроизоляционный слой по всей внешней поверхности. Разберемся, каким образом выполнить такую работу:

• вся поверхность фундаментного основания тщательно очищается от грязи и мусора, неровности выравниваются тощим бетонным раствором;
• после того, как поверхность затвердеет, ее обрабатывают битумом или иной смазкой с водоотталкивающим эффектом и несколько часов выжидают ее полного высыхания;
• по битумному слою раскатывается рубероидный материал, места соединений полос промазываются разогретой смолой либо мастикой;
• иногда рубероид укладывается несколькими слоями. Такая мера предосторожности выполняется, когда грунтовые воды находятся близко к поверхности земли.

Заключение

Возводя фундаментные основания стаканного типа в соответствии с требованиями ГОСТа, соблюдая особенности монтажных работ и глубину заделки колонн в стаканы фундамента, можно подготовить основание, способное выдерживать большие нагрузочные воздействия.

Столбчатый фундамент стаканного типа: изготовление и монтаж

Наиболее ответственной и самой трудоемкой частью работ при возведении любой постройки является устройство фундамента. От его прочности и устойчивости зависят аналогичные характеристики здания в целом. Столбчатый фундамент стаканного типа используется в строительстве подземных гаражей, производственных предприятий и различных хозяйственных построек. Все конструкции фундаментного стакана, как правило, изготовлены заводским способом.

Очень важным условием при устройстве фундамента этого вида является строгое соблюдение параметров прочности сжатия и уровня морозоустойчивости, в то время как водонепроницаемость особого значения не имеет.

Изготовление столбчатого фундамента стаканного типа

Изготавливают фундамент в виде массивных или квадратных оснований из армированного бетона (в народе их попросту называют «башмаками»). Верхняя часть их ассоциируется со ступеньками, уменьшающимися с каждым следующим шагом. Чтобы увеличить прочность, под фундамент укладывают железобетонные плиты.

Необходимо помнить, что такой фундамент пригоден только для грунтов устойчивых, не склонных к проседанию. Для постройки каркасного дома возведение такого типа фундамента будет абсолютно правильным решением.

Монтаж столбчатого фундамента стаканного типа

1. Монтируют столбчатый фундамент стаканного типа с помощью транспортных средств, предварительно переместив наобноску его оси.
2. Далее насыпают на основание щебень или песок и плотно его утрамбовывают. Очень важно, чтобы длина и ширина основания была на 30 см больше аналогичных размеров подошвы фундамента.
3. Правильность горизонтальности основания проверяют специальным геодезическим инструментом нивелиром.

4. При разбивке осей фундамента под колонны на гвозди обноски закрепляется проволока диаметром до 2-х мм. Протягивают ее в направлении буквенных и перпендикулярных к ним цифровых осей, а на их пересечении вешают отвес не менее 0, 5 кг и переносят на основание центр будущего фундамента.
5. Затем наносят по шаблону контуры, которые необходимо зафиксировать с помощью колышков или инвентарных скоб.
6. Перед проведением работ по установке блока тщательно очищают основание и проверяют нивелиром его горизонтальность. Эту работу могут выполнить машинист крана и три специалиста по монтажу.
7. После установки всех блоков в пределах захватки, монтажникам следует выверить их положение геодезическими инструментами, потому что в случае неверного выполнения монтажа, всю работу нужно переделывать заново.

Выполнение этих работ – довольно сложный процесс, поэтому лучше, если заниматься этим будут люди, имеющие специальные знания в этой области.

ленточный, стаканный, свайный, плитный. Какой тип фундамента выбрать для дома? :: SYL.ru

Фундамент — это основание, на котором возводится любое сооружение. Он является главным элементом дома, основная его задача — передача и правильное распределение нагрузки от массы здания на грунт. Любое основание для дома подчиняется общепринятым нормам строительства, изменения касаются только выбранной технологии и состояния грунта в месте его сооружения.

При частном малоэтажном строительстве востребованы плитные, свайные, ленточные виды оснований. На их выбор влияют следующие факторы: состояние грунта, глубина залегания подземных вод, рельеф местности, глубина промерзания почвы, архитектурные особенности дома.

Определение состояния грунта

Основа любого здания — его фундамент. Он определяет срок эксплуатации всего дома. Любой частный застройщик, начиная возведение здания, задается вопросом о том, как выбрать тип фундамента. Каждому хочется, чтобы основание органично подходило его будущему дому.

Если здание строится в жилом поселке, то стоит изучить, на каких основаниях построены близлежащие дома. Сравнив их и сопоставив все факторы, можно принять решение насчет того, какого выбора надо придерживаться.

Выбор типа фундамента зависит от состояния грунта и его вида. Каждый тип почвы имеет свои индивидуальные свойства и дает различную осадку при возведении того или иного вида основания.

Идеальными считаются крупнозернистые песчаные почвы. Дома, построенные на них, дают равномерную осадку, а основания служат прочной опорой для здания. На таких грунтах можно возводить постройки на любых фундаментах.

Почвы, состоящие из глины и песка, занимают следующее место по степени надежности. Они хорошо держат здания, но подошву основания на таких грунтах надо располагать ниже точки его замерзания, тогда фундаменту ничто не будет угрожать.

Самые неудобные и проблемные почвы — торфяные. Чтобы построить на них дом, приходится рыть котлован и подготавливать внушительную подушку из песка, а это приводит к удорожанию стоимости всего здания.

Обезопасить фундамент от грунтовых вод, промерзающих зимой можно, обустраивая подошву основания ниже этого уровня.

Виды основания

Типы фундаментов и их основные характеристики описаны дальше. При возведении оснований нужно придерживаться этих правил и советов.

Самым популярным и быстро строящимся является тип фундамента ленточный. Визуально он представляет полосу из бетона, которая вместе с несущими стенами повторяет периметр дома. Обычно на таком основании строятся здания из бетона и кирпича. Ленточный фундамент применяют при строительстве частных домов.

Столбовой фундамент характеризуется экономичностью. Особенно хорошо он подходит для строительства небольших летних деревянных домиков на пучинистых почвах. Минусом является отсутствие подвальных помещений у таких строений.

Одной из разновидностей столбовых оснований являются свайные фундаменты. Они отлично подходят для строительства домов на слабых и торфяных почвах, но отличаются высокой ценой изготовления.

Отлично зарекомендовали себя на слабых почвах плитные основания, но они очень затратные, постольку на их возведение требуется много бетона и арматуры.

Фундамент стаканного типа — одна из разновидностей столбчатого основания. Он отличается высокой прочностью и выполняет роль подушки основания.

Контроль качества работ и материалов

При выполнении работ нужно постоянно контролировать их качество. Все узлы связки арматуры каркаса должны быть надежно заблокированы. Крепление опалубки должно быть прочным и надежным, чтобы не произошло разлива бетона.

После создания основания нужно выждать месяц, за это время бетон наберет нужную прочность, и только затем приступать к строительству основного здания.

Бетон должен быть отличного качества, при его заливке, чтобы избежать возникновения в нем пузырьков воздуха, следует пользоваться вибратором.

Характеристики ленточных оснований

Самые популярные и наиболее часто используемые — ленточные основания. Они востребованы при строительстве частных домов. Тип фундамента ленточный представляет собой бетонную полосу, повторяющую контур строения. Такие основания по своей конструкции делятся на несколько видов.

Если глубина заложения ленточного основания соответствует уровню промерзанию грунта, то такой фундамент является самым прочным, но в то же время и дорогим. Ленточный фундамент может быть монолитным, в этом случае заливка бетона происходит на строительной площадке, или собранным из специальных фундаментных блоков. Их доставка на площадку делает строительство существенно дороже.

Ширина ленточного основания не должна быть меньше толщины несущей стенки здания. При строительстве на слабых грунтах требуется изготовление более широкой подушки основания.

Строительство ленточного основания

Такие фундаменты для дома изготавливаются разными способами. С помощью экскаватора выкапывается котлован в тех местах, где будет располагаться лента, производится подсыпка песка и щебня, которые затем трамбуются. Если будет возводиться монолитный фундамент, то монтируется опалубка, собирается армированный каркас и заливается бетон. При возведении сборного основания устанавливаются блоки, затем с наружной стороны производится подсыпка стен. Обычно получившееся внутреннее помещение используется под подвал.

Ленточные типы фундаментов, изготовленные другими способами, менее затратные, но исключают возможность построения подвального помещения. Копается траншея шириной более 40 см, в нее помещается опалубка и арматура, все заливается бетонным раствором.

Если траншеи подготавливаются уже 40 см, то бетон заливают в них без опалубки, но такой способ не может гарантировать высокое качество ленточного фундамента.

Большая стоимость заглубленных ленточных оснований является главным недостатком таких фундаментов. Поэтому часто возводят малозаглубленные основания. Они находятся выше уровня промерзания почвы. Считается, что фундамент равномерно поднимается и опускается во время пучения почвы. Такие типы основания хорошо подходят для строительства не слишком тяжелых деревянных домов, зданий, построенных по методу каркасного строительства.

Столбчатое основание

Сравнительно недорогой, хорошо проявивший себя на сложных почвах столбчатый фундамент подходит для строительства легких деревянных строений. Технология возведения такого основания проста. В почве бурятся скважины, в которые помещается арматура и заливается цементом. Чтобы бетонное молочко не впитывалось в стенки скважин, неоходимо их гидроизолировать. Сделать это можно с помощью рубероида.

Фундаменты столбчатого типа делятся на заливные и забивные.

Первые изготавливаются путем заливки бетоном скважины, подготовленной с помощью ручного бура или специальной техники. Обычно глубина скважина ниже точки промерзания грунта.

Вторые — это сваи, которые забиваются специальной техникой, что приводит к удорожанию строительства.

Столбы основания должны быть такой длины, чтобы могли достигать несущих слоев грунта. Если на участке этого сделать нельзя, то используются висячие сваи, на них вся нагрузка падает на сцепление боковых стенок сваи с почвой. При изготовлении заливных свай наличие арматуры обязательно. Столбчатые сваи с ростверком, изготовленным по методу монолитного ленточного фундамента, служат надежным основанием для домов небольшой этажности.

К столбчатым относятся свайные фундаменты. Они широко применяются в промышленном и частном строительстве.

Типы свайных фундаментов зависят от расположения свай.

• Одиночные сваи применяются при строительстве легких деревянных домов.
• Ленточные — для строительства больших построек.
• Свайные кусты применяются для сооружения колонн, отдельно стоящих опор.
• Свайные поля применяются при сооружении многоэтажных построек.

Стаканное основание

Существуют различные типы фундаментов для дома.

Фундамент стаканного типа служит основанием под колонны, которые изготавливаются из металла или железобетона. Он относится к разновидностям столбчатого основания.

Фундамент стаканного типа под колонны характеризуется высокой прочностью, надежностью и большим сроком эксплуатации. Он выполняет такую же роль, как подушка в ленточном основании, но есть и отличия. Основное: сам столб находится выше, чем стакан и не заливается бетонным раствором.

Фундамент стаканного типа под колонны изготавливается с усиленным армированием, поэтому он отличается особой прочностью и долголетием. При проведении частного строительства этот вид оснований не применяется из-за высокой стоимости. Они используются при возведении мостов, больших объектов.

Стаканное основание

Монолитный фундамент стаканного типа нельзя использовать на пучинистых почвах и грунтах, подверженных просадке.

При выполнении монтажа колонн они устанавливаются в специальный стакан, а затем надежно фиксируются.

При изготовлении стаканных оснований должны выполняться принятые нормы и правила, которые закреплены ГОСТом:

• Марка бетона 200, идущего на изготовление стаканных блоков, должна иметь водонепроницаемость В2.
• Транспортировка блоков на строительный объект осуществляется только при проверке соответствующего показателя прочности.
• Стаканный блок выполняется с предусмотренным повышенном армированием.
• Из готового блока не должны торчать прутки арматуры, такое изделие считается бракованным и не может использоваться при строительстве.
• На бетонных блоках не должно быть трещин больше 0,1 мм.
• Петли, предназначенные для монтажа, после его выполнения аккуратно срезаются.

Стаканные фундаменты применяются при возведении основания больших промышленных объектов, колонн, мостов.

Рекомендуется использовать фундаменты стаканного типа, изготовленные на специализированных заводах. Они характеризуются более высоким качеством, чем блоки, сделанные непосредственно на строительной площадке.

К плюсам стаканного основания относится простота монтажа, экономия времени при его обустройстве.

К минусам можно отнести обязательное использование специальной техники, высокую стоимость, необходимость транспортировки от завода-изготовителя до строительной площадки.

Монтаж

Монтаж стаканных оснований производится специалистами и происходит в несколько этапов.

Перед началом монтажа, подготавливается поверхность. Она выравнивается и освобождается от всех мешающих работе предметов.

Затем подготавливаются углубления, дно которых засыпается гравием и тщательно трамбуется, только после завершения всех этих работ устанавливаются блоки стаканного фундамента.

При выполнении монтажа блоков их правильное местонахождение контролируется при помощи геодезических приборов. После установки стаканов нужно обеспечить, чтобы грязь и мусор не попали в них.

Несмотря на свою стоимость, обустройство фундамента с помощью стаканных блоков значительно сокращает денежные расходы на возведение основания. Производители выпускают стаканные блоки различных размеров, веса и стоимости.

Плитное основание

Фундамент типа плита состоит из монолитного основания, сделанного из железобетона, расположенного под всем зданием. Его рекомендуется строить при возведении малоэтажных частных домов, где он будет выполнять роль основания пола.

Любые типы монолитных фундаментов характеризуются ощутимыми финансовыми вложениями, идущими на оплату земельных работ, стоимости бетона, арматуры, деталей опалубки.

Возведение плитного основания

Плитный тип фундамента начинается с рытья котлована. Дальше его дно, стены выравниваются, утрамбовываются. На дне сооружается подушка, состоящая из песка и слоя гравия. Все это накрывается гидроизоляционным слоем, поверх которого делается тонкая бетонная стяжка. После ее высыхания монтируется арматура, весь подготовленный котлован заливается бетоном. В итоге получается однородная монолитная железобетонная плита.

Такие основания входят в типы фундаментов для дома и являются незаглубленными. Они располагаются на глубине 40 см. Жесткое армирование всей площади плиты позволяет ей справляться с нагрузками, возникающими при перемещении почвы.

Эти типы фундаментов можно спокойно использовать для строительства домов на любых почвах и при разном залегании подземных вод. Прочная монолитная железобетонная плита не боится любых смещений почвы. На ней можно строить двухэтажный дом из любых материалов.

На каких почвах можно обустраивать плитное основание?

Плитное основание — наиболее универсальный вид фундамента. Он выполняется из монолитного железобетона и имеет усиленное армирование, расположенное по всей площади. Плитные основания возводятся:

• На слабых почвах и больших нагрузках на плоскость фундамента.
• Для устранения и уменьшения осадки постройки.
• Из-за технологических факторов, когда по плану строительства требуется монолитная плита под всем строением.

Устройство сплошного монолитного фундамента требует большого количества бетона, арматуры, поэтому их лучше возводить при постройке небольших частных домов, когда не требуется строить подвальное помещение, а само основание служит полом здания.

Большая площадь основания снижает давление на почву.

Сплошная монолитная плита и строение над ней адекватно реагируют на силовое воздействие извне и возможное перемещение грунта. При строительстве дома на таком основании не надо тратить средства для различных дорогих мероприятий, которые защищают постройку от перемещения почвы.

При возведении плитного основания снижается расход строительных материалов: бетона на 30%, трудовые затраты уменьшаются на 40%, а вся стоимость такого основания на 50% меньше, чем цена строительства заглубленного варианта.

В холодных российских регионах лучше строить дома на монолитном морозоустойчивом плитном основании. Такой фундамент представляет собой железобетонную плиту толщиной в 25 см, заглубленную на 40 см в грунт. Ее края выполняются толще, защитой от мороза служит пенопласт. Виды такого основания с успехом используют в странах Скандинавии, где климат очень похож на российский.

Тепло дома нагревает монолитную плиту основания и перемещает линию промерзания почвы вверх, она располагается по периметру здания. Это лишний раз подтверждает правило, что уровень промерзания грунта повышается у любого основания, если постройка обогревается и снабжена морозоустойчивой изоляцией, расположенной на уровне земли.

Эта изоляция ликвидирует потери тепла и перераспределяет их через монолитную плиту в почву под основание постройки.

Застройщикам частных домов следует знать, что экономия при возведении морозоустойчивых оснований меньше, чем при строительстве традиционных. Эти траты составляют 3% от общих финансовых вложений, требующихся на возведение здания.

Если не обойтись без подвального помещения, то делают заглубленный монолитный фундамент под всем строением. В таких постройках нагрузка распространяется равномерно по всей плите основания, осадка дома происходит равномерно, а также монолитная железобетонная плита защищает цокольное помещение от подземных вод.

Плитные основания строят на слабых грунтах, тем самым обеспечивают равномерное распределение больших нагрузок на фундамент. Опытные строители утверждают, что такие основания отлично доказали свое преимущество перед другими типами фундаментов при возведении частных домов с подвальными помещениями.

Возведение цокольных помещений на монолитном фундаменте требует установки на нем гидрозащиты. Если ее схема выполнена правильно, то подвальное помещение будет надежно защищено от грунтовых вод.

Итоги

Из этого материала вы узнали о том, какие существуют типы оснований, какие у них есть достоинства и недостатки. Что выбрать для своего дома, зависит полностью от вашего желания, финансовых возможностей и от множества сопутствующих факторов.

Фундамент стаканного типа ФЖ

Образцы фундаментов под заказ

Прайс-лист на фундамент стаканного типа ФЖ

Для уточнения цены, пожалуйста, обратитесь к нам по телефонам, через форму заказа или онлайн-консультант!

С этим товаром часто покупают

Фотогалерея

Ежедневно с 9:00 до 21:00

Комплектация заказа за 1 день!

Кредитная линия
постоянным клиентам

Принимаем к оплате карты,
также возможны наличные платежи
в офисе и на складах компании

При строительстве одноэтажных производственных зданий, таких как заводы, энергокомплексы, перерабатывающие предприятия, используются железобетонные фундаменты стаканного типа. Благодаря таким конструкциям, основание строений получается мощным и усиленным.

Применение

Фундаменты стаканного типа обеспечивают крепкую фиксацию колонн при строительстве комплектных трансформаторных подстанций и дополнительных помещений. Так же рекомендуется использование таких изделий при установке стоек конденсационных подвалов машинных отделений. Для возведения таких сооружений предъявляются повышенные требования к качеству всех комплектующих изделий.

Необходимость распределения больших нагрузок при монтаже фундаментных балок и колонн требует применения дополнительных конструкций, таких как стаканный фундамент. Их использование позволяет легко и быстро производить монтажные работы при строительстве зданий.

Важный нюанс – применяться стаканные фундаменты могут только в местности с устойчивыми грунтами, исключая области с просадками и вспучиванием.

В «стакан» вставляется металлическая или ЖБИ колонна и надежно фиксируется цементным раствором.

Несущая способность фундаментов разрабатывается в зависимости от формата строений.

Разновидности

Существует несколько разновидностей подоколонников. Точные размеры фундамента стаканного типа ФЖ:

• ФЖ-1М – размеры: длина – 90 см, ширина – 90 см, высота – 110 см. Вес – 1,8 т.
• ФЖ-14-1 – размеры: длина – 130 см, ширина – 130 см, высота 140 см. Вес – 3,75 т.
• ФЖ-15М-1 – размеры: длина – 210 см, ширина – 210 см, высота – 175 см. Вес – 6,7 т.
• ФЖ-15М-2 – размеры: длина – 210 см, ширина – 210 см, высота – 175 см. Вес – 6,7 т.
• ФЖ-16-1 – размеры: длина – 170 см, ширина – 170 см, высота – 175 см. Вес – 5,5 т.
• ФЖ-16-2 – размеры: длина – 170 см, ширина – 170 см, высота – 175 см.

Вес – 5,5т.

• ФЖ-16М-1 – размеры: длина – 170 см, ширина – 170 см, высота – 175 см. Вес – 4,88 т.
• ФЖ-16М-2 – размеры: длина – 170 см, ширина – 170 см, высота – 175 см. Вес – 4, 88 т.
• ФК-17 – размеры: длина – 170 см, ширина – 170 см, высота – 70 см. Вес – 3,2 т.
• ФЖ-17-1 – размеры: длина – 250 см, ширина – 190 см, высота – 175 см. Вес – 8, 25 т.
• ФЖ-17-2 – размеры: длина – 250 см, ширина – 190 см, высота – 175 см. Вес – 8, 25 т.
• ФЖ-17М-1 – размеры: длина – 250 см, ширина – 190 см, высота – 175 см. Вес – 8,05 т.
• ФЖ-18М-1 – размеры: длина – 250 см, ширина – 250 см, высота – 175 см. Вес – 9, 45 т.
• ФЖ-18М-2 – размеры: длина – 250 см, ширина – 250 см, высота – 175 см. Вес – 9, 45 т.

Как и большинство бетонных изделий такого типа, фундаменты подлежат обязательной маркировке. Маркировка представляет собой сочетание букв и цифр, каждая из которых относится к обозначению показателей изделия – длине, высоте, несущей способности. В некоторых моделях изделий маркировка может дополняться уточняющей информацией.

Производство и монтаж

Для изготовления фундаментов-стаканов используются бетоны марок B 15 (M 300) и B 20 (M 400), обогащенные специальными добавками, обеспечивающими составу повышенную плотность и морозоустойчивость. Так как конструкция «стакана» должна отличаться сверх прочностью, ко всем материалам предъявляются повышенные требования.

Готовое бетонное изделие не должно трескаться, страдать от переменчивых погодных условий, изменяться под воздействием жидкостей. В зависимости от предполагаемых погодных условий и типа грунта, технологи бетонного производства определяют состав смеси для производства фундаментов.

Перед отправкой к заказчику все изделия проходят контроль качества и соответствия техническим показателям. Немаловажно проверить показатель толщины бетонного покрытия до арматурного каркаса. По технологии его толщина должна составлять минимум 3 см. При меньших показателях невозможно дать гарантию, что изделие будет стойко сопротивляться воздействию грунтовых вод и прочих неблагоприятных факторов. Только проверенные ЖБИ фундаменты пригодны для постройки производственных объектов.

Если эксплуатация «стаканов» планируется в сложных природных условиях, изделия могут быть дополнительно защищены специальными гидроизоляционными составами. Обработку проводит завод – изготовитель.

Высочайшая прочность конструкции подколонников обеспечивает арматурный каркас, расположенный внутри изделия. Так как изначальные требования к выносливости чрезвычайные, арматура для каркаса делается исключительно из высококлассной стали (А I, A II), которая перед закладкой проходит обязательную обработку против ржавчины. Помимо арматуры каркас усиливают стальные тонкие сетки.

Если при осмотре готовой продукции технолог выявляет какие-либо внешние дефекты (трещины, сколы, неровные углы, отверстия, просветы арматуры), оно не допускается к монтажу и отправляется в утиль. Так как основные объекты – потребители данных конструкций – тепло и электро станции, рисковать надежностью зданий непозволительно и может грозить необратимыми последствиями. По этой причине производство подоколонников может вестись только по ГОСТу.

Монтаж фундамента из стаканных блоков производится с помощью крана – манипулятора, так как они имеют значительный вес. Укладка одного блока (при условии совместной работы машиниста крана и двух подсобных рабочих) должна составлять не более получаса.

Выемка грунта проводится эскалатором, при необходимости перед этим стройплощадка очищается от лишнего мусора и растительности. В зависимости от типа общего фундамента здания, котлованы вырываются точечно, под отдельные блоки, либо копается лента – как под обычный ленточный фундамент.

Используя кран, подоколонник опускается в яму и выравнивается на месте подсобными рабочими.

Важно! Перед установкой изделия следует подготовить «подушку» из бетонной плиты, песка или щебня, в зависимости от типа местных грунтов.

Особенности

Стоимость стаканного фундамента велика, это одна из причин, почему он не применяется в жилищном и индивидуальном строительстве. Купить фундамент стаканного типа ФЖ может позволить себе только крупный заказчик. Зато сфера применения в индустриальном плане поистине широка – строительство сельскохозяйственных сооружений, очистных сооружений, автомобильных мостов, ангаров и хранилищ, тепло и электростанций.

Благодаря своей конфигурации, а именно плоской плите, изделие способно равномерно распределить нагрузку от опор всего здания.

Добавить комментарий или вопрос

Комментарии, вопросы и ответы

Доброе утро, необходимо изготовление фундаментов по нашим чертежам, вы делаете только стандартные или сможете сделать фундаменты, по нашим размерам?

Добрый день.
Наш завод может изготовить фундаменты любой сложности и размеров. Изделие будет соответствовать все стандартам ГОСТ и ТУ.

Нам нужно изготовить фундаменты под различные рекламные щиты размером 600х600х20 мм с отверстием по средине для трубы, сможете изготовить?

Здравствуйте Алексей.
Можем изготовить фундаменты любой сложности. Если у Вас есть чертёж, пришлите его на эл. почту [email protected] наши специалисты рассчитают стоимость изделия и ответят Вам в виде коммерческого предложения.

Хотим заказать фундаменты стаканного типа, но по нашим чертежам, сделать сможете?

Добрый день, Марина. Если Вас не затруднит, вышлите чертежи и заявку на эл. почту [email protected] наши специалисты подготовят коммерческое предложение. Добавить комментарий или вопрос

Размеры фундамента под колонны: типовые схемы, виды, нагрузки

Схематическое изображение геометрических размеров колонн

Фундамент под колонну промышленного здания строится с учетом механико-динамических свойств почвы. Габаритные размеры фундаментов промышленных строений проектируются так, чтобы среднее значение нагрузки на нижнюю плоскость основания была не выше расчетной нагрузки, а типовые показатели усадок отдельных элементов фундамента одного и того же строения были не выше допустимых показателей, которые регламентируются проектными нормативами.

По контуру фундамент промышленного строения в основном повторяет периметр той наземной части, которая над ним расположена. Поэтому многообразие оснований зависит от конструкционных особенностей и форм зданий и сооружений. В качестве монолитных массивов выполняются фундаменты крупных строений. Например, фундамент под памятник либо опору моста.

Фундаменты под колонны могут монтироваться как для отдельной колонны, а могут располагаться группами по несколько колонн. Такие группы имеют вид лент.

Основания для стен могут устраиваться в виде отдельно стоящих опор фундамента, которые перекрываются рандбалкой, либо подземных стен, повторяющих контур несущих стен. Это стеновые или как их еще называют ленточные фундаменты. По своей конфигурации они практически неотличимы от оснований, которые устраиваются под группу колонн.

Строительные материалы, применяемые при изготовлении фундаментов промышленных зданий и сооружений – это железобетон, камень, кирпич и бетон. В состав жестких оснований в основном входит бетон, кирпичная кладка.

Если типовые схемы указывают на присутствие в конструкции основания скалывающих либо растягивающих напряжений, то здесь необходимо применять железобетон. Из этого следует, что железобетон используется при обустройстве сборных конструкций и при обустройстве гибких основ.

Виды оснований под сборные колонны из железобетона

Чертеж сопряжения фундамента с колонной

Под сборные столбы из железобетона используют монолитные либо сборные основания из железобетона.

Цельные основания из железобетона образованы несколькими ступенями и подколонником, в котором размещается стакан для опоры. Нижняя часть стакана находится на 5 см ниже основания столба. Это необходимо для того, чтобы после снятия опалубки при заливке бетонной смеси сбалансировать возможные нагрузки и огрехи в расчетах.

Сборные железобетонные основания могут изготавливаться из одного башмака либо из блок-стакана и одной или многих плит, расположенных снизу него.

Проектирование включает в себя разметку верхней части подколонника на уровне заданной разметки поверхности грунта. Основы бывают высотой 1,2−3 м, между ними создается шаг 0,3 м. Эти показатели соответствуют максимальной глубине закладки основы. Высота основания регулируется с учетом высоты подколонника, при том же размере степеней.

Если проектирование предусматривает увеличение глубины заложения фундамента, то под ним выполняют песчаную или бетонную подушку. Благодаря увеличению размера подколонника в строениях с подвальными помещениями, фундаменты располагаются ниже напольного покрытия.

Основания заливаются бетоном марок М150 и М200. Армирование выполняется металлической сеткой с размерами ячеек 200X200 мм, которая размещается в нижней его части. Сетка сваривается, и поверх нее укладывается защитный слой толщиной 0,35−0,7 м. В качестве прутьев используют горячекатаную сталь периодического профиля класса А-П. Армирование подколонников выполняется таким же способом, что и армирование столбов.

Проектирование фундаментов промышленных зданий на рыхлых почвах выполняется с последующим устройством бетонной подготовки, толщина которой достигает 10 см.

Основания под металлические колонны

Чертеж железобетонного фундамента для металлического изделия

Под колонны из металла выполняют монолитные железобетонные основания.

Подколонники оборудуются анкерными болтами для фиксации колонного башмака. Их изготавливают сплошными, без стаканов. Верхнюю часть подколонника располагают так, чтобы металлический колонный башмак и верх анкерных болтов были скрыты.

Если проектирование предусмотрело заглубление металлических колонн более 4 м, то в этом случае применяют сборные железобетонные подколонники, которые производят так же, как и двухветвенные колонны. Эти элементы снизу фиксируются в стакане основания, а верхние их части крепятся с помощью анкерных болтов. Фундамент под смежные колонны монтируется общим даже тогда, когда они изготовлены из различного материала (железобетон и сталь).

Монтаж металлических колонн

Монтаж металлической опоры

Металлические колонны монтируются на основаниях, в которых заблаговременно встраивают анкерные болты для их крепления. После проектирования стандартное положение опор обеспечивается точным размещением анкерных болтов на местах фиксации. При этом точность установки обеспечивается серьезной подготовкой плоскости основания.

Опирание колонн выполняется так:

1. На поверхность основания, которое смонтировано до нужной отметке опорной подошвы, без последующей доливки цементной смеси. Применяется для опор с фрезерованными башмачными подошвами.
2. На заблаговременно выверенные места, устанавливаются и заполняются бетонной смесью металлические плиты. Основание бетонируется до уровня на 5−8 см ниже той отметки подошвы опоры, которая обозначена при проектировании.
3. После чего выполняют установку опорных колонн, объединяя осевые отметки разбивочных осей на элементах, вмонтированных в фундамент, с их отметками. Установочные винты регулируют положение отдельной опоры по высоте с учетом того, что верхняя поверхность плиты будет располагаться на заданной отметке опорной плоскости башмака. Опорные плоскости столбов должны заблаговременно быть простроганы.
4. Основание бетонируется до уровня на 0,25−0,3 м ниже отметки поверхности башмака, отмеченной при его проектировании.

После выполнения этих работ, монтируются закладные элементы и составляющие опор. Верхнюю часть основания цементируют до уровня на 4−5 см ниже верхней плоскости опорных элементов. Опорная поверхность башмака изготавливается под прямым углом к оси самого столба.

Какие виды фундаментов выполняются под стены

Виды возводимых фундаментов

Под несущие стены промышленных зданий монтируются свайные, столбчатые и ленточные фундаменты.

Свайные фундаменты выполняют на рыхлых почвах, которые залегают на значительную глубину. Сваи разделяют на различные виды в зависимости от их назначения. Изготавливаются из древесины, стали, бетона и железобетона. Различают сваи цельные и сборные из железобетона.

Широкое распространение в строительстве получили сборные сваи. Их выпускают двух видов: цилиндрические трубчатые и квадратные сплошные.

Бетонные сваи в основном производятся цельными с различной глубиной заложения, нагрузками и различными сечениями. Металлические сваи производятся из труб, швеллеров и двутавров. Такие сваи редко применяются при обустройстве фундамента под стены из-за подверженности их коррозии, а также из-за дефицита стали. Деревянные сваи выпускаются из лиственницы, сосны. На верхний край колонны надевают бугель (стальное кольцо), а на нижний – металлический башмак. Это необходимо для того, чтобы защитить сваю от размолачивания при забивке.

Столбчатые основания под несущие стены промышленных строений выполняют при плотных основаниях и малых нагрузках. Снизу стен оснований столбы располагаются в месте стыкования, пересечения и в углах, а также в различных промежутках на расстоянии менее 3–6 м. Отдельно установленные колонны связываются друг с другом балками, которые воспринимают нагрузку, создаваемую стенами.

Снизу балок основания выполняется подсыпка из песка либо шлака толщиной 50−60 см. Это необходимо для избегания влияния предельных нагрузок и предупреждения деформаций, которые связаны с рыхлостью грунта.

Ленточные основания монтируют под самонесущие либо несущие стены, выполненные из кирпича и блоков. Такие основания бывают цельными и сборными. Сборные основания пользуются большей популярностью. Такие основания устраивают из бетонных и железобетонных блоков.

Ленточные основания выполняют из следующих компонентов:

• блок-подушек марки Ф;
• блоков стеновых прямоугольной формы марки СП.

Блоки стен имеют следующие размеры:

• высота – 0,6 м;
• длина – 2,4 м;
• толщина – 0,3-0,6 м.

Также выпускают блоки доборные марки СПД, размеры которых отличаются лишь длиной (у них она 0,8 м). Они применяются для перевязки блоков в основании.

Блоки стен изготавливаются сплошными, с несквозными отверстиями, расположенными снизу. Изготавливаются из бетона марки М150.

Применение и виды блок-подушек

Схематическое отображение составляющих фундамента

Блок-подушки применяются для увеличения размера подошвы основания. Имеют следующие размеры:

• длина – 1,2-2,4 м;
• толщина – 0,3-0,4 м;
• ширина – 1-2,4 м.

Блок-подушки толщиной 1−1,6 м помимо стандартных размеров могут изготавливаться меньшей длины, то есть доборными. Изготавливаются из бетона марок М150 и М200. В качестве рабочего материала для армирования применяют класса А-П горячекатаную сталь. Чтобы уберечь от дополнительных нагрузок, блок-подушки располагают на ровную поверхность либо подготовку, выполненную из песка.

Основания из блок-подушек бывают прерывистыми и сплошными. В отдельно стоящих основаниях такие подушки укладываются с образованием разрыва, величина которого варьирует от 20 см до 90 см. Подобная конструкция дает возможность уменьшить расход стройматериала, уменьшить нагрузку и позволяет в полнее использовать несущую способность почвы.

При строительстве промышленных строений на просадочных почвах под подушками основания устраивается армированный шов, толщина которого варьирует от 3 см до 5 см, а сверху него монтируется армированный пояс толщиной от 10 см до 15 см. Это позволяет уменьшить нагрузку, увеличить жесткость основания, предупредить возникновение трещин при неравномерной усадке строения.

Блоки стен устанавливаются на бетонную смесь сверху подушек фундамента. Из подушек возводят стены подвала. Основание  и его стены состоят из многорядных стеновых блоков, которые укладываются с шовной перевязкой.

Фундаменты крупных строений из массивных железобетонных компонентов выполняют из панелей-стенок и панелей-подушек. Панели-стенки устанавливаются сверху панелей-подушек. Они бывают со сквозными отверстиями, ребристыми и сплошными. Смонтированные панели скрепляются между соседними, методом сваривания закладных металлических компонентов. Эти подушки укладываются по форме прерывистых либо непрерывных лент. Бывают сплошными и ребристыми.

Ленточные монолитные фундаменты устраиваются в основном из железобетона. Они обустраиваются внутри опалубки, в которой вмонтирована арматура (если речь идет о железобетонных фундаментах), и укладывают бетонную смесь.

Свайные фундаменты имеют ряд плюсов: они практически не дают усадки, сокращают время на проведение земляных работ, а также снижают затраты на строительство. Любое строение с применением свай может простоять больше 100 лет.

Устройство и монтаж сборных и монолитных фундаментов стаканного типа

Стаканный фундамент является одной из разновидностей столбчатого основания и используется в основном в промышленных нуждах. Для строительства частного дома они мало приспособлены, поэтому, как правило, применяются при строительстве крупных сооружений, в том числе и мостов.

Пример готового фундамента стаканного типа

Этот фундамент выполняется из сборных элементов и предназначен для не пучинистых устойчивых грунтов. Основание предназначено не для опоры стен здания, а для поддержки стоек и колонн. В центральной части его верхнего блока есть специальная выемка, в которую и устанавливается колонна.

Вернуться к оглавлению

Содержание материала

Где используют фундамент стаканного типа

Чаще всего этот вид основания применяют при строительстве производственных зданий, объектов сельского хозяйства, а также объектов инфраструктуры таких как канализация, насосные станции, гаражи и прочие подобные сооружения. Кроме того, довольно часто можно встретить эти конструкции на электростанциях, в опорах ЛЭП, мостах и подвальных помещениях.

Как правило, в такой фундамент устанавливается колонна, которая принимает на себя основную нагрузку.

Такой спектр применения обусловлен высокими прочностными характеристиками этого основания, а также быстрым монтажом фундаментов стаканного типа.

Подробный чертеж стаканного фундаментаВернуться к оглавлению

Конструкция и монтаж стаканного фундамента

Прежде чем начинать установку основания, предварительно подгоняют необходимую технику, точнее, кран, и подготавливают строительную площадку.

1. Для этого удаляют верхний слой почвы и проводят разметку периметра будущего сооружения. Устанавливают колышки и натягивают разметочный шнур.
2. После чего определяют конкретные места установки блоков и намечают прохождение их осей.
3. При необходимости выкапывают небольшой котлован под нижнюю плитку фундамента, дно которого должно быть строго горизонтально, и выведено в ноль.
4. На дно котлована или очищенный от плодородного слоя грунт засыпают подушку из песка.

Теперь можно начать непосредственный монтаж фундамента.

Основание стаканного типа состоит из нескольких элементов, которые устанавливаются поэтапно:

1. Первой устанавливается опорная плита, на которую монтируется железобетонный подколенник, или если применяется облегченный вариант коническая оболочка.
2. Следующими устанавливаются два столба, которые монтируются под наклоном к основанию.
3. Выступающие части арматуры столбов и подколенника крепятся между собой при помощи сварки.
4. После чего швы заливаются бетонным раствором марки не менее М300.
5. На столбы опускают железобетонную балку, а в стакан подколенника устанавливают колонну.

Во время всех этих процедур необходимо постоянно проверять выравненность всех поверхностей, а также соответствие осей заданному положению. Как правило, все эти параметры проверяются при помощи геодезических инструментов.

В противном случае вы получите негодный для применения столб, исправить который просто не получится.

Кроме того, необходимо учитывать следующие условия, при соблюдении которых возможна установка:

Плюсы и минусы фундамента стаканного типа

Некоторые достоинства этого фундамента плавно перетекают в недостатки и наоборот.

• Фундамент под колонны быстро и просто устанавливается, но только при наличии спецтехники и геодезических инструментов;
• Характеристики этих бетонных изделий довольно высокие за счет их промышленного производства, где они проходят контроль соответствия ГОСТу и проверку на качество. Схема стаканного фундамента

  Но это одновременно является и недостатком, так как это вид фундамента невозможно изготовить сразу на месте, все необходимые элементы приходится доставлять с завода;

• Цена самих элементов фундамента для колонн не так уж и высока, основные расходы появляются благодаря транспортировки элементов основания и их установки при помощи крана;
• Все детали имеют типовые размеры и изготовлены согласно нормам, что упрощает расчет конструкции фундамента. При этом в некоторых нестандартных случаях использование этого типа фундамента крайне затруднительно;
• При подсчете необходимого количества деталей для выполнения основания из фундамента стаканного типа обязателен точный расчет, в противном случае вам придется понести дополнительные расходы, причем неважно в какую сторону вы просчитались.

Вернуться к оглавлению

Нормы и требования, предъявляющиеся к стаканному фундаменту

По ГОСТу определяются основные условия, при которых возможен отпуск этого изделия с завода-изготовителя:

• Продукция может быть продана только по достижению своей отпускной прочности, которая составляет от 50 до 100% от запланированной;
• При изготовлении фундамента используется бетон марки не ниже М200;
• Изделие в обязательном порядке армируется, при этом арматура должна находиться под слоем бетона не менее чем в 3 см;
• Уровень водопоглощения бетона должен составлять не более 5%;
• При наличии трещин на поверхности изделия их размер не может превышать 0,1 мм;
• Продукция отпускается со снятыми монтажными петлями.

Вернуться к оглавлению

Применение в частном строительстве

Большого распространения в частном строительстве этот вид основания не получил. Однако при желании и здесь его вполне можно применить, если у вас есть возможность привлечь к работам спецтехнику, что вполне возможно в современных реалиях. Фундамент стаканного типа отлично подойдет для домов каркасного типа, гаражей, подземных сооружения и различных сопутствующих построек.

Вернуться к оглавлению

Расчет стоимости стаканных фундаментов

При использовании этого вида основания в его стоимость необходимо закладывать следующие позиции:

• Цены на необходимые детали от завода изготовителя на бетонный раствор, марка которого должна быть не ниже М300;
• Стоимость дополнительной арматуры и опалубки;
• Оплата за копку котлованов, хотя на этом можно и сэкономить, выполнив эту работу самостоятельно;
• Расходы на специальную тяжелую технику такую, как подъемный кран;
• Оплата за доставку со складов производителя;
• Стоимость колонны, которая будет установлена на этот фундамент.

Схема мелкозаглубленного стаканного фундамента

В итоге окончательная цена такого фундамента оказывается достаточно ощутимой, что вполне компенсируется его долговечностью.

В любом случае применение этого основания в частном строительстве крайне неудобно из-за необходимости искать спецтехнику.
