Стол для лобзика своими руками (3 приспособления для выпиливания)
Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом.
Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.
Стол для электролобзика
Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.
Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры.
Чтобы собрать простой стол для электролобзика своими руками, чертежи в основном не требуются, так как размеры подобного изделия каждый выбирает для себя индивидуально. В качестве наглядного примера, мы приведем фото достаточно миниатюрного короба с указанием размеров всех его сторон. Основываясь на этих данных, вы сможете прикинуть и подобрать оптимальное соотношение сторон для своего будущего изделия.
Соединение деталей производиться при помощи обычных саморезов, вкручиваемых в грани стенок столешницы. Если используемый материал не имеет лакированного покрытия, для усиления фиксации, можно использовать клей ПВА. Такая конструкция будет прочнее, но разобрать её уже не выйдет.
Совет. Перед прикручиванием готовой поверхности к основанию, следует заранее отметить и просверлить в ней отверстие под пилку. Далее, с противоположной стороны приложить подошву лобзика, сделать отметки в её пазах для фиксации, после чего просверлить. Подобные манипуляции удобнее производить на чистой поверхности, которую останется только прикрутить к стенкам.
В качестве основы, можно использовать верстак или другой, более-менее подходящий предмет мебели. Автор следующего видеоролика, изготовил стол для работы с электролобзиком из старой тумбочки, установив в неё выключатель и пылеотвод.
Приспособление для лобзика
Установка лобзика в стол, значительно облегчает процесс пиления тонких материалов, но точность реза падает, когда дело доходит до толстых брусков. В связи с гибкой структурой пильного полотна, при его поворотах в большом деревянном массиве, конец пилки изгибается и отстает от центральной части. Получить точный 90-градусный угол в таком случае не выйдет. По крайней мере, без специального приспособления для электролобзика, придерживающего пилку строго перпендикулярно поверхности.
Чтобы пилить материал толщиной более 3 см, не опасаясь за скошенные грани, достаточно приспособить к своему мини-станку нехитрое устройство. Суть работы элемента, заключается в фиксации конца пилки между двух свободно вращающихся роликов. Для изготовления подобного приспособления для лобзика своими руками, понадобятся следующие материалы:
- Кронштейн для крепления металлических конструкций (как на фото)
- Пара подшипников: радиусом 11 мм
- Брусок: 600x40x40
- Квадрат толстой фанеры или ДСП: 100×100
- Крепежный уголок: 2 шт
- Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
- Винты с шайбами и гайками для фиксации подшипников: 2 шт
- Клей для дерева
- Дрель с набором сверл по дереву и металлу
- Пила
Первым делом обрисуем главные нюансы в изготовлении самого упора пилки. Для этого понадобиться подходящий металлический кронштейн, как на фото ниже. Найти такой можно в специализированном магазине крепежей или попытать счастье на ближайшем строительном рынке. Если поиски не увенчались успехом, этот элемент можно заменить любой Г-образной металлической пластиной, в которую можно будет упереть ребро пильного полотна.
Отмеряем и просверливаем 2 отверстия для винтов подшипников. Их расположение должно быть равноудаленным друг от друга, на расстоянии, равном толщине пилки электролобзика.
Закончив с конструированием упора, переходим к сборке и установке рычага. Для это делаем 2 отрезка бруса необходимой длинны, и соединяем их под углом 90° при помощи клея ПВА и металлических уголков. Полученную конструкцию объединяем с подшипниковой направляющей и прижимаем к боковой стенке стола пластиной на 4-х винтах. Подобная техника крепления, позволяет изменять высоту рычага, для работы с массивными материалами.
На этом, руководство по сборке столика для лобзика с держателем для пилки считается завершенным. Собранное приспособление, представляет собой аккуратный и очень компактный мини-верстак для удобного распила материалов различной толщины. Надеемся, что изделие автора, станет для Вас наглядным образчиком или хотя бы подкинет пару идей для сборки собственного стола.
Столик для выпиливания лобзиком
Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства. Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы.
Собрать столик для лобзика можно из самых разных материалов: фанеры, ДСП, дерева, ламината, металла и даже пластика. Если в наличии нет совершенно ничего подходящего, и нужный отрезок необходимо приобрести, то в данном случае, самой легкодоступной и удобной в обработке будет фанера. Для изготовления полноценного изделия потребуются следующие компоненты:
- Фанера (или что-то подобное): 260x200x10
- Струбцина
- Саморезы с потайной головкой: 4 шт
- Пила (ножовка или лобзик)
- Дрель или шуруповерт с набором сверл
- Линейка
- Наждачная бумага или напильник
Подготовленные части соединяются саморезами или склеиваются в единую, монолитную конструкцию. Края зачищаются напильником или наждачной бумагой и готовое устройство крепиться к столу.
Существует довольно много альтернативных вариантов изготовления подобных приспособлений, отличающихся размерами и способами крепления. Одна из таких, достаточно интересных конструкций, демонстрируется в следующем видеоролике. Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.
Cтол для лобзика своими руками: чертежи, пошаговая инструкция
Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.
Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.
Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.
Подготавливаем инструменты и материалы
Электролобзик
Стол для лобзика электрического своими руками имеет множество преимуществ. В частности то, что подобрать все необходимые инструменты для этого изделия можно без проблем. Важное условие – жесткость и выравненность поверхности. Поэтому лучше всего остановить свой выбор на таком материале, как фанера. Но доски при этом не должны быть тонкими, так как они могут покоробиться. Поэтому лучше всего взять водоустойчивую ламинированную фанеру толщиной около 1 см.
-
- Верстак-чертеж
-
- Короб для лобзика
Можно взять древесно-стружечную плиту, которая несколько толще фанеры, а также жестче. Но самым подходящим вариантом будет качественная покрытая ламинатом столешница для кухни. Единственным минусом такого материала является плохое крепление инструментов к материалу, поэтому придется тщательнее выбирать крепежные детали. Основным преимуществом древесно-стружечной плиты является доступность – оформить заказ на все необходимые элементы можно в любой мастерской. При этом остановите выбор на толщине около двух см.
Стол своими руками из металла – альтернатива деревянному. Единственная трудность заключается в том, что найти подходящую металлическую деталь несколько затруднительно – она должна быть не просто ровной, но еще и тщательно обработанной. Помимо этого в такой детали сложно будет сделать дырки под крепления. Если вы посмотрите видео и вооружитесь сверлом, все будет намного проще.
При этом вам стоит запастись простым карандашом (лучше взять мягкий, чтобы он был ярче), линейкой или рулеткой, отверткой, сверлом, саморезами. Помимо этого нам понадобится угольник, с помощью которого будем размечать изделие, а также использовать его на последнем этапе сборки. На последнем этапе не будет лишним фиолент и подшипники.
Как происходит процесс
Для того чтобы сконструировать элементарный столик, вы должны подготовить чертежи. Правильно нарисованная или подобранная схема существенно облегчит вам работу. Используйте фанерную доску до одного см шириной в качестве рабочего места. Если элементы небольшие, можно взять доску поменьше. При этом отступите от краев до двадцати см и сделайте несколько отверстий. Не забудьте пометить внизу доски места для креплений.
В том случае, если подставка лобзика лишена отверстий, их необходимо сделать в количестве четырех экземпляров. По готовым пометкам сделайте дырки в фанере. Примите к сведению, что на доску нужно прикрепить ножки из стали. При этом высота ножек зависит от самого корпуса прибора. При этом планки отгибаются под углом 90 градусов. Для этого проделываются отверстия под крепежи. Прибор при этом закрепляются под фанерным элементом, чтобы пила выглядывала через дырку.
Такой обычный столик можно установить на том же верстаке или рабочем столе. При этом такому столику не нужны ножки, а закрепляется он по краям верстака. Прибор должен оказаться за пределами стола. Это изделие отлично закрепляется на заготовках из дерева толщиной до трех см.
Как видите, такой столик для лобзика сделать совсем не сложно. Все, что от вас потребуется, – это немного внимания и собранности. И, конечно, не забывайте четко придерживаться схемы.
Как сделать стол для лобзика
Если вы хотите сделать стол для обычного лобзика, процесс пройдет намного проще, поскольку вам не нужно будет заморачиваться подготовкой рабочего места к питанию от сети. Для начала выпилите из фанеры заготовку для столешницы.
Не забудьте подготовить дырочки сверлом, в которые будут вкручиваться саморезы.
В уголках будущей конструкции будут располагаться квадратики из фанеры, которые придадут жесткости. Подготовьте дырочки таким образом, чтобы лобзик свободно располагался в них. Столешница приделывается с помощью саморезов. Не забудьте вырезать в верхней части будущего столика отверстия под приборы. Обратите внимание на то, что в столешнице закрепляется параллельный упор, для этого в отверстия забиваются саморезы. Вот и все. Самый примитивный столик для лобзика готов.
Ещё проще сделать выпиловочный столик:
Стол для электролобзика своими руками – мастер-класс. Жми!
Ручной электроинструмент весьма популярен как среди любителей, так и в среде профессионалов в силу своих очевидных достоинств, а именно:
- сравнительная дешевизна и доступность;
- компактность;
- мобильность.
Обратной стороной этих безусловных достоинств является наличие таких недостатков, как:
- относительно малое время непрерывной работы;
- небольшая достижимая точность;
- недостаточное качество обработки.
Очевидно, этих недостатков лишены профессиональные стационарные решения – станки и машины на массивных станинах. Они, как следствие, достаточно недешевы, но главное – их нужно где-то разместить. А что делать, если нет возможности оснастить мастерскую, но хочется улучшить качество работ? Этим вопросом задаются многие из тех, кто увлечен серьезным хобби, и даже просто начинающие мастера.
В нашей статье речь пойдет о решении, позволяющем устранить известные недостатки ручного электролобзика.
Преимущества настольного электролобзика
Рассмотренные выше общие недостатки ручного электроинструмента в полной мере присущи и электролобзику.Главный его плюс – мобильность – подразумевает исключительно ручные перемещения и фиксацию инструмента. То есть на деле выходит, что:
- Очень сложно сделать ровный, четкий рез: малейшее лишнее движение – и в линии отреза появляется видимый изъян. Идущие же в комплекте направляющие не спасают из-за своей недостаточной жесткости;
- Угол наклона полотна пилы по отношению к заготовке фактически никак не контролируется. И даже в простейшем случае прямого реза, когда полотно перпендикулярно подошве лобзика, результат может разочаровать. Причины как минимум две:
- Полотно пилы – упругое и может выгибаться в процессе реза, свободный край пилки ничем не ограничен;
- На доступных (читай – дешевых) моделях довольно часто идеально прямого угла между пилкой и подошвой трудно достичь в силу самой конструкции дешевого штампованного основания.
Интересно отметить, что, скажем, американские мастера используют ручной электролобзик достаточно редко. Например, когда нужно вырезать проём в кухонной столешнице для установки мойки. В остальных случаях предпочитают пользоваться стационарными ленточными пилами разнообразных размеров. Такие пилы полностью лишены одних недостатков (о которых сказано выше), и сполна наделены другими: габариты, масса и… цена.
Обобщая вышесказанное, можно с уверенностью заключить, что, некоторым образом закрепив электролобзик на рабочем столе, можно в известной степени победить некоторые из его недостатков. А если предусмотреть направляющие ролики для свободного края полотна пилки, то можно получить вполне ровный отрез. И чистый – при правильном подборе самой пилки.
Следовательно, специальный стол для электролобзика ощутимо улучшит качество работы с этим инструментом.
Конечно же, не стоит думать, будто таким образом можно «за недорого» получить полноценную ленточную пилу. Но об этом немного позднее, сейчас – коротко о том, что будет нужно для изготовления.
Материалы и инструменты
Материалы могут быть использованы из тех, что имеются под рукой. Хочется лишь отметить, что рабочая поверхность («столешница») должна быть ровной и достаточно жесткой, поэтому при выборе материала нужно иметь в виду следующие моменты:- Можно использовать фанеру, однако тонкая (меньше 12 мм) фанера подвержена короблению, и не факт, что имеющийся кусок окажется достаточно ровным.
Предпочтительнее будет водостойкая ламинированная («опалубочная») фанера толщиной от 12 мм. - Если говорить о ДСП (древесно-стружечных плитах), то в общем случае чем они толще, тем лучше – более жесткие. В идеале – кусок качественной ламинированной кухонной столешницы или «постформинга».
Из минусов – меньшая надежность крепления к ней инструмента, нужно более ответственно подойти к выбору крепежа.
Из плюсов, пожалуй, главный – доступность и простота: можно заказать весь комплект деталей по своим размерам в любой мебельной мастерской. Толщину лучше брать не стандартную 16 мм, а побольше (например, 22 мм). - Металл по свойствам подходит почти идеально, однако в быту достаточно сложно отыскать подходящих размеров кусок, отшлифованный и ровный. К тому же, делать в нем необходимые отверстия несколько более трудоемко, тогда разумно использовать сверлильный станок.
Набор необходимого инструмента будет зависеть от выбранных материалов, но в общем случае приблизительный перечень примерно такой:- карандаш, рулетка или линейка, угольник столярный – для разметки;
- угольник также будет полезен на этапе окончательной сборки и настройки;
- отвертки и гаечные ключи соответственно выбранному крепежу;
- шуруповерт или дрель, сверла под крепеж, саморезы (шурупы).
Кроме того, понадобятся прямоугольный металлический кронштейн, два одинаковых подшипника и крепеж. Собственно сам лобзик тоже пригодится.
Этапы изготовления
Независимо от выбранного материала необходимо:
- изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
- изготовить систему кронштейнов для верхней направляющей пилки;
- собрать и отрегулировать стол.
Основание и рабочая поверхность
Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно.
Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).
Кронштейн
Устройство кронштейна с направляющими подшипниками понятно из рисунка.
Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.
Подшипники, которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.
Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:
При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.
Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).
Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.
Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.
Как сделать фрезер из дрели , читайте в этой статье: //6sotok-dom.com/instrumenty/frezer-iz-dreli-samodelnyj.html
Сборка и регулировка
Кронштейн можно закрепить следующим образом
Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.
Полезные советы
Как уже было сказано выше, обольщаться не стоит – хоть это уже и не просто лобзик, но все равно еще не ленточная пила. Вот несколько советов:- В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
На самодельном столе возможен подрыв заготовки вверх, так как маятник лобзика совершает и возвратное движение.
Поэтому заготовку нужно хорошо прижимать к рабочей поверхности стола и самое важное – подавать (двигать) заготовку как можно медленнее.
- В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
Обратите внимание! Больше оборотов и меньше подача гораздо лучше, чем наоборот.
- При работе электролобзиком (со столом или без него) полезно помнить, что ход пилки лобзика обычно составляет порядка 15–20 мм, эту величину для своего инструмента нужно прочесть в инструкции или определить самому. Материал толще этой величины нужно распиливать только с разводом зубьев. Иначе стружка не будет полностью удаляться, что чревато перегревом и заклиниванием полотна.
- Между рабочей поверхностью стола и подошвой лобзика можно проложить лист плотной резины, предварительно сделав надрез для пилки. Собрать стол и дать немного поработать полотну вхолостую, чтобы полотно «притерлось» к прорези в резине. Это защитит движущиеся узлы перевернутого лобзика от большого числа опилок, на которые он не рассчитан, ведь в штатном режиме на такое их количество конструкторы инструмента явно не рассчитывали.
- Защитные очки – необходимы. А еще необходимо организовать включение устройства через педаль или предусмотреть другой способ мгновенного отключения инструмента. Но это уже – тема другой статьи.
- Не бойтесь творчески мыслить и совершенствовать свои инструменты, ведь любая идея – лишь отправная точка для творчества, а универсальных решений не существует.
Подробнее об изготовлении стола для электролобзика смотрите в видео:
Самодельная станина для лобзика
Выполнить ровный, прямолинейный рез при помощи бюджетного лобзика совсем не просто. Причины просты – люфты в лобзике, увод пилки, небольшой опыт мастера. Все эти причины легко устранить при помощи самодельной станины с направляющими для основания лобзика.
Представленная конструкция позволяет резать дерево, тонколистовой металл, пластик и даже бумагу под углом 30, 45 или 90 градусов. Исключительно ради эксперимента мною был разрезан старый журнал и как можно увидеть на фото рез получается почти как из типографии.
Необходимые материалы и инструменты:
- Лист ДВП или фанеры 400 х 700 мм;
- Рейки 30 х 50 и 20 х 30 мм;
- Саморезы;
- Шпильки М6;
- Гайки барашковая М6;
- Мебельные футорки (ввертные гайки) М6;
- Из инструментов: лобзик, шуруповерт/дрель, угольник.
Пошаговая инструкция изготовления направляющих для лобзика
1. В качестве основания для станицы я взял дверь из ДПВ от старого шкафа. Вы можете использовать лист фанеры. На основании размечаем центры будущих опорных элементов из деревянных реек – расстояние от края должно быть равно половине толщины, в моем случае 15 мм при толщине рейки 30 мм.
2. По периметру выполняем отверстия под саморезы диаметром 3 мм с фасками, чтобы шляпки саморезов не выступали над плоскостью основания станины. С каждой стороны по 2 -3 отверстия.
3. Следующим шагом саморезами по дереву крепим поочередно опоры основания из реек 30х50 мм. Опоры необходимы, чтобы было свободное пространство для пилки лобзика.
Готовое основание с обратной стороны.
И с рабочей стороны.

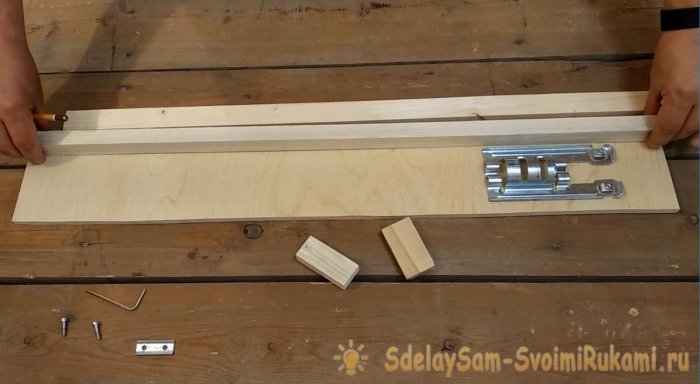

4. Далее изготавливаем направляющие из двух реек 20х30 мм и основания из фанеры 10 мм, а также ограничителей хода лобзика из рейки такого же сечения.
Длина направляющих должна соответствовать длине станины, а ширина подбирается индивидуально под каждый лобзик. Забегая вперед, представлю фото из которого наглядно виден принцип подбора ширины фанерного основания.
5. Предварительно необходимо демонтировать основание лобзика. Далее, прикладывая рейку 20х30 мм, делаем разметку под крепление саморезами.
6. Располагаем рейку под листом фанеры, при этом разметка должна остаться сверху!
Выполняем три отверстия под саморезы с фасками, чтобы «спрятать» шляпки крепежа.
Крепим рейку к основанию направляющей.
7. Вторую боковую рейку крепим только после примерки основания – оно должно ходить между рейками свободно, но без люфтов. После «примерки» рейки крепим её временно сверху двумя саморезами, а далее по аналогии с шестым шагом закрепляем вторую рейку, а временные саморезы выкручиваем.

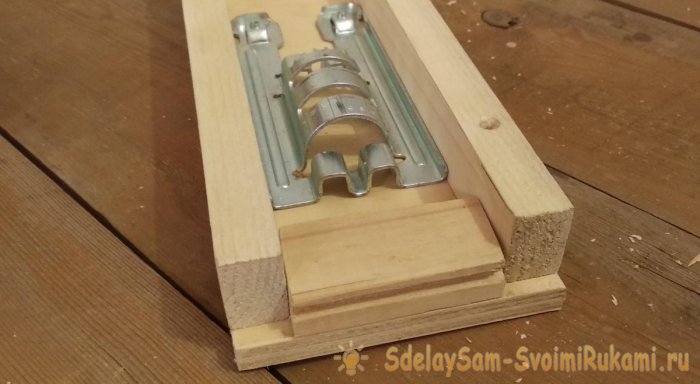

8. Закрепляем двумя саморезами ограничители хода.
9. По выполненной разметке на первом шаге делаем отметки карандашом по краям направляющей.
По отметкам размечаем и выполняем отверстия диаметром 6 мм.
10. Используя выполненные на предыдущем шаге отверстия в качестве кондуктора, выполняем отверстия в основании.
11. Сверлом на 10 мм выполняем глухие отверстия глубиной 10 мм.

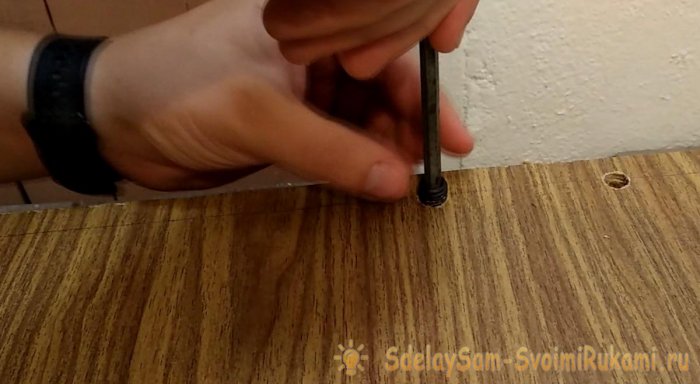

12. В полученные отверстия вкручиваем шестигранником мебельные футорки. Их можно приобрести в магазинах фурнитуры для мебели.

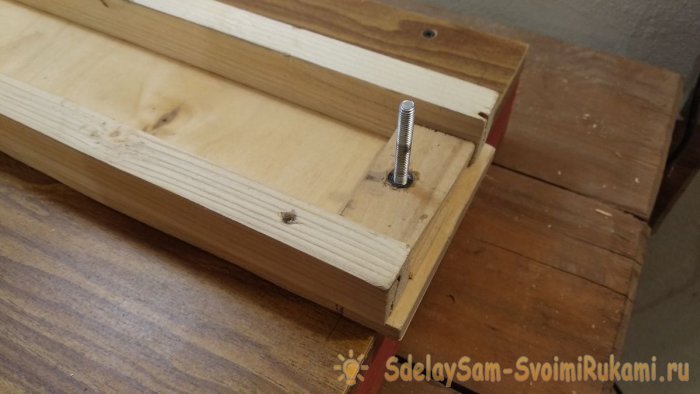

В футорки вкручиваем шпильки М6.
13. Аналогичные операции делаем на направляющей.
После чего рассверливаем внутреннюю резьбу футорки сверлом 6 мм.

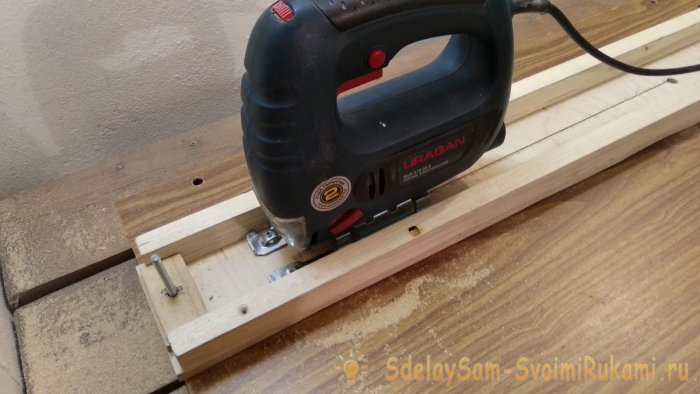

14. Монтируем направляющую на шпильки.
Ход должен быть свободным, без заеданий.
15. По разметке выполняем сквозное отверстие под пилку лобзика (не забудьте учесть выступающую шпильку).
16. Выполняем продольный рез лобзиком, на этом шаге важно не спешить, выполняя рез на невысокой скорости с отключенным маятниковым режимом (отметка «0»), чтобы получить максимально ровный рез без увода пилки.
17. Используя угольник, перпендикулярно направляющей крепим упор из рейки 20х30 мм.
Он будет использоваться для резки под прямым углом.

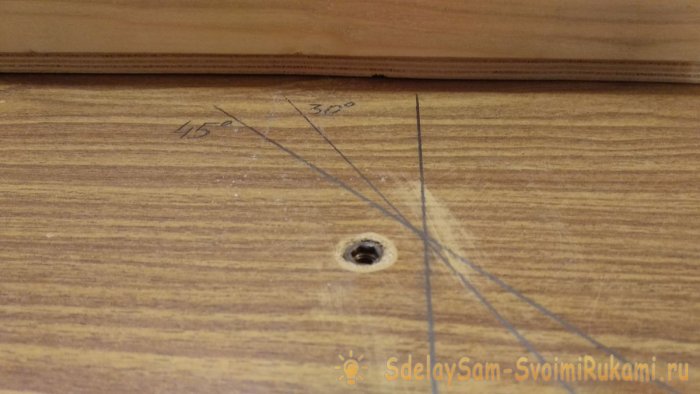

18. Для реза под произвольным углом (30, 45 градусов) устанавливаем второй упор, использую мебельные футерки и винт. Винт я изготовил, плотно накрутив на болт М6 барашковую гайку.
19. С помощью транспортира отмечаем необходимые для ваших нужд углы.
20. Для надежного прижима деталей устанавливаем барашковые гайки.

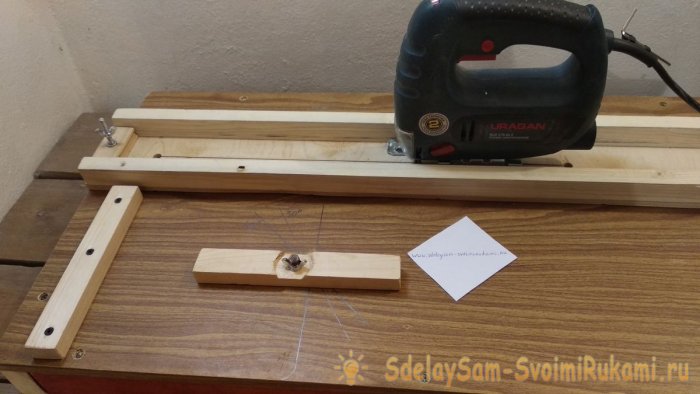

Станина для лобзика готова.
Примеры резов можно оценить на фото ниже.
Как видно рез получается чистый и ровный. Без такого приспособления даже имея большой опыт работы, сложно получиться рез такого качества на бюджетном лобзике.
Станину в работе и пошаговую инструкцию изготовления своими руками можно увидеть на видео.
Смотрите видео
Лобзиковый станок из старого электрического лобзика
Здравствуйте, уважаемые читатели и самоделкины!В данной статье, автор YouTube канала «Crazy Workshop» расскажет Вам про способ изготовления бюджетного лобзикового станка.
Проект может занять достаточно много времени, но при наличии инструментов может занять меньше дня.
Материалы.
— Электрический лобзик
— Старая пилка от лобзика
— Листовая фанера
— Клей ПВА
— Краска
— Наждачная бумага
— Шток, втулка, пружина
— Саморезы по дереву.
Инструменты, использованные автором.
— Шуруповерт
— Ленточная пила
— Сварочный аппарат
— Штангенциркуль
— Болгарка, отрезной диск
— Орбитальный шлифовальный станок
— Нейлер
— Сверла Форстнера
— Струбцины
— Сверлильный станок
— Коронка по дереву, перьевое сверло
— Тиски.
Процесс изготовления.
Для начала проекта автор вырезал фанеру по следующим размерам:
6 заготовок 280Х75 мм
4 заготовки 600Х75 мм
2 заготовки 100Х75 мм
и одну для рабочей поверхности 670Х340 мм.
Затем он разметил заготовку для стола, и вырезал при помощи ленточной пилы.
Края столешницы обработал на шлифовальном станке.
Четыре заготовки 600Х75 мм соединил между собой скотчем, и сделал дугообразный вырез.
Затем приступил к сборке боковых опор столика, склеивая заготовки между собой, и фиксируя нейлером.
Края полученных заготовок подравнял на ленточной пиле.
И приступил к сборке и склейке опор.
Перемычки дополнительно зафиксировал шурупами.
Основа столика готова, можно примерять столешницу.
Затем взял старую пилку от электрического лобзика, и сточил ей зубцы.
К переднему краю пилки приварил вот такой держатель полотна с зацепом.
Приблизительно примерив лобзик к столешнице, высверлил рабочее отверстие. Оно будет нужно для быстрого доступа к держателю полотна, и будет закрываться дополнительной крышечкой.
Теперь нужно изготовить подкладки для лобзика.
Перьевым сверлом высверлил в подкладках отверстие немного меньшего диаметра, чем в столешнице. Затем разметил и приклеил обе подкладки к нижней части столика.
Затем прикрутил к подкладкам подошву лобзика, и установил его на место.
Установил опоры на столешницу, и зашкурил все элементы.
Прикрутил опоры к столешнице при помощи мебельных уголков.
Теперь мастер приступает к изготовлению верхнего натяжителя полотна. Для этого нужен шток, втулка и пружина.
Собрал верхнюю часть натяжителя.
При помощи штангенциркуля перенес размеры втулки на заготовки для держателя.
Теперь вырезает заготовки для держателя плеча и держателя натяжителя.
На торце штока автор размечает и вырезает прорезь для полотна.
Вот такой зацеп с прорезью получился на штоке.
Высверливает необходимые отверстия для втулки и болтов крепления в держателе.
Примеряет все элементы крепления плеча.
Затем окрашивает стойки, переворачивает устройство вверх ногами, крепит стойки к основанию.
На этом этапе стол выглядит так.
Устанавливает лист фанеры, и наносит на него разметку для вырезания.
Вырезанное плечо фиксирует струбциной в стойках.
Прикручивает держатель к плечу, а его — к стойкам.
Теперь собирает конструкцию опорного подшипника, и крепит на держателе.
Устанавливает полотно на свое место, сначала к лобзику.
Затем надевает защитную крышку, продевает в нее полотно, и фиксирует в натяжителе.
Станок готов к испытаниям! Даже мелкие детали ему даются очень легко.
Спасибо автору за идею очень полезного станка для мастерской!
Всем хорошего настроения, удачи, и интересных идей!
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Самодельный столярный верстак и станок из электролобзика
Это наша первая идея, с которой все началось. Конструктивное решение, когда электролобзик перевертывается пилкой вверх, крепится к столешнице с последующей фиксацией пилки между подшипниками – идея не новая. Она в многочисленных вариантах представлена в интернете, но нам хотелось пойти дальше и привнести что-то новое и уникальное в это решение. Итак, наш столярный верстак, который можно купить в нашей мастерской, представлен ниже.
Наша идея
Большинство конструкций, описанных в интернете, являются стационарными решениями, то есть смонтированы на каком-то большом не столе, при этом транспортировка или возможность сложить и убрать станок не предполагается. Есть много вариантов, когда на одном рабочем столе установлены различные ручные электроинструменты, например, лобзик, фрезер, циркулярка и пр. В этом случае имеет место быть универсальность такого комплексного решения, но мобильность и трансформация в этом случае также не предусмотрена.
Есть решения, когда станок из электролобзика получается не большим и может быть легко перемещен и убран. Но он не предназначен для того, чтобы его можно было легко разобрать и сложить в компактном виде. Пример такого станка описан в статье «Станок из электролобзика для выпиливания своими руками».
Наша идея заключается в том, чтобы сделать комплекс таких приспособлений, которые бы легко интегрировались между собой и дополняли друг друга, расширяя при этом функционал. Кроме интеграции во время работы, наши инструменты должны иметь возможность интеграции при хранении. Например, быть некоторыми составными частями одного кейса, который может запросто найти свое место на шкафу или антресолях.
Таким образом, наши разработки будут наиболее полезны тем, кто имеет ограничение по площади хранения и месту для проведения работ. Когда есть просторная мастерская или большой теплый гараж, то места предостаточно (хотя бывает по разному), а вот при желании мастерить в квартире, такой вариант просто необходим.
«Два в одном»
В эскизах и чертежах сразу было набросано довольно много вариантов таких приспособлений и станков, однако начинать мы решили с самого основного, что может потребоваться мастеру в первую очередь, а именно верстак. Все начинается именно с него, ведь именно верстак образует рабочее место, на котором должно быть удобно работать. Параллельно с верстаком разрабатывался станок с использованием электролобзика, так как операция пиления наиболее распространена и востребована. О выборе электролобзика и пилок к нему мы рассказывали в статьях. Так и получился кейс, у которого одна половинка – верстак, а другая распиловочный станок из лобзика. Обе половинки можно использовать как совместно, так и отдельно.
Можем предложить чертежи наших устройств.
Для их получения нужно:
— Оплатить символическую плату (200р.)
— Сделать репост этой статьи в соцссеть (под статьей есть кнопочку — нажал и готово!)
— Написать отзыв (комментарий) под этой статьей.
Для того, чтобы использовать наши приспособления нужен стол максимально устойчивый. Крепление к столу осуществляется с помощью струбцин. Такое крепление выбрано специально, так как установка производится довольно быстро и просто. Форма основания квадрат (длина грани – 500мм). Это тоже очевидно – для универсальности. Крепление производится к краю стола, причем, конструкция выполнена так, что можно устанавливать как на левой, так и правой части стола.
Все элементы выполнены из шлифованной фанеры толщиной 15 мм.
Верстак
Основное назначение верстака – создать удобное рабочее пространство для работы. Так как многие операции с заготовками предполагает их жесткое крепление, то мы разработали конструкцию, которая позволяет крепить заготовки разных форм и размеров. Получившаяся конструкция позволяет крепить заготовку следующими способами:
- Упор. В отверстия верстака вставляются один или несколько упоров, в которые упирается заготовка.
Это удобно при строгании заготовок рубанком. Упоры вращаются в своих посадочных местах, поэтому есть возможность упереть заготовку с разными формами торцов (прямыми, косыми, фигурными).
- Струбцинами. В столешнице имеются специальные прорези, в которые устанавливаются струбцины, и крепление заготовки происходит за секунды и довольно надежно.
- Тиски. Если к столешнице струбцинами прикрепить любую доску, то на эту доску может быть без труда установлены тиски (не входят в комплект).
- Боковой зажим. По другому его можно назвать боковые тиски, так как представляет собой упорную доску, которая прижимается струбцинами, которые также устанавливаются в специальные прорези.
Важно заметить, что в одном положении упорная доска прижимается к основанию «заподлицо», то есть верхняя ее грань с основанием верстака лежит в одной плоскости.
Если же упорную доску перевернуть, то ее верхняя грань будет выше плоскости основания верстака. Такой вариант используется при необходимости зажать широкую заготовку, одна из сторон которой будет упираться в установленные упоры.
Так как верстак изготовлен из фанеры, то можно не опасаться за стол, на котором он будет установлен – если не перетягивать струбцины, то даже лакированному столу ничего не грозит. Благодаря тому, что пространство между рабочей поверхностью верстака и самим столом получается закрытым, то стружки и опилки, попадая внутрь через отверстия упоров, не разлетаются по помещению, а аккумулируются внутри – получился импровизированный пылесборник.
Распиловочный станок
Как уже было сказано выше – принципиальная конструкция такого самодельного стенка из электролобзика не оригинальна, аналоги есть. Тем не менее, нужно отметить некоторые особенности нашего варианта:
- Пилка фиксируется не двумя (как во многих образцах), а тремя роликами (подшипниками), где один поперечный, в который и упирается пилка. Если использовать только два подшипника, то при длительном пилении, во-первых, пилка будет быстрей перегреваться из-за еще одной плоскости трения (соответственно, возможна деформация пилки; быстрей выйдет из строя; ухудшается качество пила), а во-вторых, металлическая пластина, на которую давит пилка, рано или поздно протрется и ее придется менять.
- Кронштейн фиксации пилки может быть установлен в двух положениях – на левой или дальней от мастера грани основания. Это позволяет при необходимости его перевернуть. В положении, когда кронштейн установлен на левой грани столешницы, возможно пиление заготовок, не ограниченных в длину, но не шире 300 мм (расстояние от пилки до вертикальной части кронштейна).
Соответственно, все наоборот, когда когда кронштейн установлен на дальней от мастера грани столешницы, то возможно пиление заготовок, не ограниченных в ширину, но не длиннее 300 мм (расстояние от пилки до вертикальной части кронштейна). Ниже на фото представлены элементы конструкции кронштейна.
- Планка с фиксирующими роликами имеет регулировку по высоте. Это позволяет оптимально подобрать фиксирующее расстояние (от уровня столешницы до нижнего края планки). Чем ниже будет планка, тем лучше фиксация. Даже очень бывает удобно пилить, когда продольный ролик (на который опирается пилка) катится по заготовке. В любом случае важна длина пилки, которая позволит максимально высоко установить планку с фиксирующими роликами. Про размеры и параметры пилок для электролобзика подробно рассказано в другой статье.
- Внутри основания реализована электрическая часть – розетка и выключатель, провод уложен в кабель-канал. Если просто включить провод лобзика в розетку, то для его включения потребуется заглянуть под стол, найти кнопку включения, включить лобзик и зафиксировать кнопку в нажатом положении. В нашем варианте с электрической частью все эти операции проделываются не под столом, где темно и неудобно, а в момент установки лобзика. При этом включение и выключение лобзика происходит простым нажатием на выключатель, который расположен в удобном месте.
- Основание жестко фиксируется двумя струбцинами к рабочему столу, не позволяя смещаться во время работы.
Совместное использование
Как было сказано в самом начале, наша идея в том, чтобы сделать некоторый комплекс приспособлений и станков, который бы позволял использовать их совместно, расширяя при этом функционал, поэтому наш верстак и лобзик можно использовать вместе.
Работа на верстаке

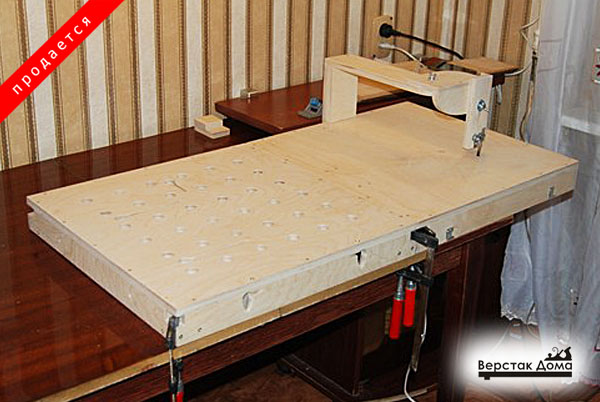

При работе на верстаке рядом (слева или справа) может быть установлен распиловочный станок. Это позволяет в два раза увеличить рабочую поверхность верстака, что дает возможность работать с более длинными заготовками.
Работа на станке
Как и в предыдущем случае, при дополнении верстака станком, получаем расширение рабочего стола, что позволяет работать с более крупногабаритными заготовками. Но в этом случае положение кронштейна определено однозначно – на дальней от мастера стороне.
Сборка кейса для транспортировки и хранения
При необходимости верстак и станок можно сложить как две половинки, при этом получается один кейс (чемодан). Нужно заметить, что внутрь укладываются все комплектующие, ничего лишнего не останется вне кейса. Внутри все надежно закреплено, поэтому, ни чего не болтается. Даже крепеж имеет свою коробочку внутри, чтобы не потерять. Во внутреннем пространстве выделено специально место под сам электролобзик, а также струбцины, таким образом, комплект получается полным и законченным.
Кейс имеет съемную ручку, которая устанавливается в специальные прорези и при работе просто вынимается, чтобы не мешала.
Сборка и разборка кейса производится за считанные секунды. С одной стороны устанавливаются специальные крюки-зацепы (в рабочем положении они убираются), а с передней стороны установлены две «чемоданные» защелки.
Качество
В каждом изделии есть частичка мастера, поэтому к каждой нашей работе мы подходим с душой и стараемся сделать ее на совесть. Мы стараемся не допускать люфтов и ненужных зазоров, все компоненты тщательно обработаны (ошкурены, например, шлифовальным станком), острые края завалены для недопущения сколов и т.д. Конечно, нужно понимать, что это ручная работа и 100% идеальности нет – придраться при большом желании можно, но мы совершенствуем наши разработки в сторону технологии и качества. Взять хотя бы вкрученную футорку – она не должна торчать или быть утоплена.
Заключение
Надеемся, что Вам понравится наша идея и даже если Вы ее не приобретете ее у нас, а просто представленный материал будет Вам интересен и полезен, значит мы не зря старались. Будем признательны Вам за Ваши отклики и предложения.
Вконтакте
Мой мир
Стол для лобзика своими руками: изготовление самодельного станка
Электрический лобзик — инструмент чрезвычайно полезный, без которого многие операции по обработке древесины и материалов на ее основе представить сегодня просто невозможно. Обладая сравнительно небольшой массой и компактностью, ручной лобзик позволяет выпиливать из заготовок изделия довольно сложной конфигурации, но все-таки иногда было бы удобнее пользоваться стационарным инструментом. Работать им зачастую удобнее, к тому же станок обеспечивает более точный распил. Правда, такой станок стоит в несколько раз дороже ручного электролобзика. Кто не хочет тратить лишних денег на это оборудование, может изготовить своими руками стол для лобзика и получить в результате недорогой и эффективный гибрид ручного инструмента и станка.
Рисунок 1. Схема стола для лобзика.
Самое простое приспособление
Некое подобие стола для лобзика может быть изготовлено за несколько минут. Достоинство этой конструкции заключается в ее простоте. Она легко крепится на верстаке или столешнице и при необходимости просто разбирается. Недостатком можно считать ее небольшую площадь.
Рабочей поверхностью станка станет ламинированная фанера, в которой высверливаются отверстия под пилку и для установки крепежа. Толщина фанеры не должна быть менее 10 мм. Возможно, в подошве электроинструмента тоже придется приготовить отверстия под винты крепления. Конструкция крепится к верстаку струбцинами. Головки крепежных винтов должны быть заподлицо с плоскостью листа. Подобный станок с легкостью справится с вырезанием небольших заготовок до 30 мм толщиной. Как выглядит приспособление, показано на рисунке № 1.
Второй вариант
Другое стационарное приспособление для работы с древесиной состоит из большего количества деталей, но изготовить его тоже несложно. Станина стола состоит из 2-х боковин и задней стенки, сделанных из ДСП. Передней стенки у станка нет, чтобы было легко добраться до кнопки. В задней стенке высверливаются отверстия для шнура и трубки пылесоса. Крышка станка изготавливается из ламинированной 10-миллиметровой фанеры. Вся конструкция стягивается конфирматами. Лобзик крепится таким же способом, как и в первом случае.
Рисунок 2. Схема рамки-упора для лобзика.
На самодельном станке можно пилить более габаритные заготовки, однако при работе с толстой древесиной пилка лобзика может отклоняться назад и в обе стороны. Это ухудшает точность реза. Недостаток устраняется установкой на самодельный станок кронштейна-упора (рисунок № 2). Полотно лобзика будет двигаться между 2-х 11-миллиметровых подшипников, которые прикручиваются к Г-образной стальной полосе винтами. Тыльная сторона пилки будет опираться на стенку кронштейна. Эта конструкция не позволит рабочему полотну лобзика отклоняться от заданной плоскости.
Кронштейн крепится к каркасу, сделанному из березовых брусков 50 х 50 мм. Его можно поднимать или опускать в зависимости от толщины обрабатываемого материала и длины пилки. Для этого каркас с упором крепится к боковине станка не намертво, а прижимается к ней стальной, оргалитовой или текстолитовой пластиной. Вертикальная стойка березового каркаса находится между станиной и оргалитом, в которые вставлены 4 зажимных болта.
Площадь столешницы зависит от размера заготовок, с которыми вы собираетесь работать.
Станок можно сделать более совершенным, если установить на него ограничительную планку, которая поможет резать древесину на заготовки одинаковой толщины.
Ограничитель можно крепить к станку струбцинами. Он изготавливается из деревянного бруска, стального или алюминиевого уголка. Если есть желание, планку можно установить на салазки, закрепленные снизу или по бокам столешницы. Можно сделать в столешнице 2 параллельные прорези, по которым будет двигаться рейка. В ней высверливаются отверстия. Сквозь них и прорези пропускаются шпильки или винты с гайками-барашками. С торцов столешницы крепятся ленты рулетки.
Столик из брусков и ДСП
Рисунок 3. Схема столешницы для лобзика.
Изготовление этого стола требует определенных столярных навыков, так как соединения его царг с ножками выполняется в шип-паз. Тем не менее вместо него можно использовать шканты, столярный клей и саморезы. Крышка станка будет подъемной, чтобы обеспечить более легкий доступ к инструменту при его демонтаже. На рисунке № 3 показано, как выглядит столешница. При желании в ней можно предусмотреть место для установки ручной фрезерной машинки, тогда станок станет многофункциональным.
Стол изготавливается из:
- брусков 80 х 80 мм;
- брусков 40 х 80 мм;
- ЛДСП или ламинированной фанеры 900 х 900 мм.
Расстояние между ножками может составлять от 600 до 700 мм. Бруски для царг и проножек получаются после продольного распиливания брусьев 80 х 80. Высоту ножек вы можете подобрать сами, исходя из того, насколько будет удобно работать на станке. На каждом торце царг и проножек высверливаются по 2 отверстия для шкантов. Соответствующие отверстия делаются на боковинах ножек. Шканты обмазываются клеем на половину длины и вставляются в торцы. После этого каркас собирается начерно. После исправления возможных недочетов он стягивается окончательно. Все контактные поверхности до сборки смазываются клеем. Дополнительную прочность конструкции придадут саморезы, которые ввинчиваются через заранее подготовленные для них отверстия.
Крышка крепится к одной из царг на петли, для этого в ней делается прорезь для облегчения установки и снятия лобзика. К тыльной части столешницы прикручиваются 2 планки с выбранной четвертью, в которую будет входить подошва электроинструмента. В планках делаются отверстия, в которые будут установлены прижимные винты или болты. Закрепленный под столешницей лобзик сможет обрабатывать более толстые заготовки, если для его подошвы в крышке будет сделано углубление. Проще всего его изготовить фрезерной машинкой. Стол получился довольно просторным, поэтому достаточную прочность его крышке может обеспечить большая толщина фанеры или ЛДСП. Используйте 20-миллиметровые и более толстые листы.
Мебель для работы тонкими пилками
Рисунок 4. Схема настольного лобзикового станка.
Все-таки пилка электролобзика мало приспособлена для вырезания из фанеры сложных фигур. Для этого идеально подходит тонкая пилочка. Но и ее можно установить на ручной электроинструмент, сделав оригинальное приспособление. Оно показано на рисунке № 4.
Ручной лобзик по-прежнему крепится к столешнице, а вот тонкое полотно должно быть натянутым, так как его недостаточно просто закрепить на маятнике. Для натягивания пилки из бруска изготавливается коромысло. Натяжение полотна обеспечивает пружина. Ее нижняя петля навешивается на поперечную шпильку. Верхняя петля вставляется в регулировочный винт, меняющий силу натяжения демпфера. Деревянные детали самодельного станка изготавливаются из твердых пород древесины.
В электролобзике не предусмотрена возможность крепления тонкого полотна. Для этого можно приспособить обломок старой пилки, высверлив в нем отверстие и доукомплектовав зажимной пластинкой и винтом с гайкой. В рычаге коромысла делается вертикальная прорезь, в которую вставляется другая стальная пластина. Она крепится к коромыслу винтами. Крепление к ней верхней части пилки происходит таким же способом, как и нижней. Чтобы облегчить задачу, можете использовать для изготовления пластинки обрезки старого лобзика.
Как включать лобзик ногой
К слову, станок для работы электролобзиком можно сделать на любом старом столе — от обеденного до письменного. Большая площадь столешницы позволяет обрабатывать заготовки с внушительными габаритами. Кроме того, на стол можно установить самое разнообразное оборудование.
Если говорить о самом лобзике, то некоторые умельцы умудряются приделать к его кнопке педаль, чтобы включать и выключать инструмент, не убирая рук с заготовки. Педаль изготавливается из металлической шины. Ее верхняя часть делается в форме крючка, который навешивается на кнопку, а нижняя — в форме стремени. Полоса должна быть такой длины, чтобы педаль располагалась от пола на расстоянии, не превышающем ход кнопки лобзика (7-8 мм).
