Стены из сэндвич-панелей

Сэндвич-панели являются востребованным строительным материалом, по многим причинам, которые мы обязательно укажем в этой статье. Так как на сегодняшний день на рынке строительных услуг очень ценится технология строительства быстровозводимых зданий из сэндвич-панелей, мы решили рассказать вам про стены из сэндвич-панелей, которые отличаются качественными показателями от кирпичных, бетонных и деревянных стен.

Стены из сэндвич-панелей — это нечто гораздо большее, чем вы думаете. Согласно энциклопедических источников:

  • Стена — вертикальная ограждающая конструкция, отделяющая помещение от окружающего пространства или соседнего помещения.
  • Стена здания — несущий и (или) ограждающий элемент здания. Конструктивно наружные стены могут быть однослойной или сложной конструкции.

Чем же так привлекают стены из сэндвич-панелей в быстровозводимых зданиях строителей и клиентов? Казалось бы, ответ лежит на поверхности — сэндвич-панелей выгодный строительный материал, который можно использовать в качестве ограждающих конструкций кровли и стен. Но и это не всё.

Стены из сэндвич-панелей на протяжении многих лет могут радовать своим неизменным внешним видом и характеристиками качества, среди которых:

  • Отличная теплоизоляция
  • Высокая огнестойкость
  • Высокая звукоизоляция
  • Воздухонепроницаемость и водонепроницаемость
  • Высокая несущая способность
  • Долговечность
  • Небольшой вес
  • Легкость сборки-разборки
  • Широкая цветовая гамма

Как видите, даже без построения схем и расчетов можно обнаружить привлекательность сэндвич-панелей, а кроме того уменьшить толщину ограждающих конструкций и перегородок при строительстве быстровозводимых зданий, чтобы максимально увеличить полезную площадь объекта строительства и снизить нагрузки на каркас и фундамент.

Стены из сэндвич-панелей имеют максимальное количество отзывов, несмотря на типизацию производства. Сами сэндвич-панели изготавливаются в заводских условиях. В производстве используется негорючая минеральная вата, поэтому сэндвич-панели относятся к классу конструктивной пожарной опасности К0 (непожароопасные конструкции), что позволяет использовать их даже в качестве противопожарных преград.

Сэндвич-панелей, применяемых при строительстве быстровозводимых зданий, бывает несколько видов. Классические стены из сэндвич-панелей возводятся из заводских сэндвич-панелей, состоящих из двух листов оцинкованной тонколистовой стали, с многослойной отделкой и полимерным покрытием, между слоями стали расположен слой минеральной ваты, на основе базальтового волокна. Все три слоя соединяются между собой двухкомпонентным синтетическим клеем на полиуретановой основе.

  • Классические стеновые сэндвич-панели, после изготовления упаковываются и транспортируются на стройплощадку, где происходит их монтаж на металлический каркас. Между собой классические сэндвич-панели соединяются при помощи лабиринтного замкового соединения. К несущим конструкциям крепятся при помощи специальных саморезов.

Сэндвич-панель поэлементной сборки состоит из ячеек металлической подконструкции, заполненных слоем минеральной ваты, на основе базальтового волокна и термопрофиля, из оцинкованной тонколистовой стали. Крепятся такие конструкции к несущим элементам каркаса быстровозводимого здания, после чего изнутри обшиваются профнастилом, панелями ПВХ, панели МДФ и другими стройматериалами из группы внутренней отделки. Снаружи используются профлист, вентилируемый фасад и материалы внешней отделки.

В своей работе мы используем сэндвич-панели, производство которых происходит в городе Новосибирске. Стены из сэндвич-панелей справляются со всеми расчетными нагрузками и природными воздействиями. А быстровозводимые здания из сэндвич-панели долговечны, надежны, устойчивы к любым переменам и прочны. По всем вопросам сотрудничества обращаетесь к специалистам компании по телефону 209-09-40 Ждем звонков!

Внутренние перегородки из сэндвич-панелей. Плюсы и минусы.

Как правильно выбрать материал для внутренних перегородок?

Преимущества возведения стен из сэндвич-панелей очевидны. Такие перегородки легко и быстро монтируются, не требуют внутренней отделки, прочны и долговечны. Часто сомнения вызывают только требования пожарной безопасности.

  Кирпич Бетон Сэндвич-панели из минеральной ваты
высокая скорость строительства
не требуют дополнительной отделки
не горят

Здесь важно понимать, что сэндвич-панели с утеплителем из минеральной ваты и, так называемые панели PIR/PUR относятся к разным классам пожарной опасности строительных конструкций.

Если сэндвич-панели из минеральной ваты непожароопасны, то есть относятся к классу пожарной опасности строительных конструкций — К0, то панели PIR имеют класс пожарной опасности строительных конструкций — К1 (малопожароопасные), панели PUR — К2 (умереннопожароопасные). Соответственно их можно использовать далеко не во всех проектах.

Понятно, что, например, у склада и у спортивного комплекса требования разные. Играет роль функциональное назначение объекта, возможность пребывания людей в этом помещении, размеры здания и т.д.

Например, спорткомплекс размерами 130×100 м на 7 тыс. зрителей относится к классу конструктивной пожарной опасности здания С0, и для его строительства можно использовать только сэндвич-панели из минеральной ваты с классом пожарной опасности строительных конструкций К0. Ниже мы приводим таблицы, которые помогут правильно подобрать материал для внутренних и внешних перегородок:

Таблица 1*

Степень
огнестойкости здания		 Предел огнестойкости строительных конструкций, не менее
Несущие элементы здания Наружные ненесущие стены Перекрытия междуэтажные (В т. ч. чердачные и над подвалами) Элементы бесчердачных покрытий Лестничные клетки
Настилы (в том числе с утеплителем Фермы, балки, прогоны Внутренние стены Марши и площадки лестниц
I R 120 Е 30 REI 60 RE 30 R 30 REI 120 R 60
II R 90 Е 15 REI 45 RE 15 R 15 REI 90 R 60
III R 45 Е 15 REI 45 RE 15 R15 REI 60 R 45
IV R 15 Е 15 REI 15 RE 15 R15 REI 45 R 15
V не нормируется

Таблица 2*

Класс конструктивной пожарной опасности здания
Класс пожарной опасности строительных конструкций, не ниже
Несущие стержневые элементы (колонны, ригели, фермы и др. ) Стены наружные с внешней стороны Стены, перегородки, перекрытия и бесчердачные покрытия Стены лестничных клеток и противопожарные преграды Марши и площадки лестниц в лестничных клетках
С0 К0 К0 К0 К0 К0
С1 К1 К2 К1 К0 К0
С2 КЗ КЗ К2 К1 К1
С3 Не нормируется К1 КЗ

Предел огнестойкости

R — предел по огнестойкости (устанавливается по времени в минутах),

E – предел по целостности

I – предел по теплоизолирующей способности

Класс пожарной опасности

К0 – непожароопасные

К1 – малопожароопасные

К2 – умереннопожароопасные

К3 – пожароопасные

*№123-ФЗ Федеральный закон Технический регламент о требованиях пожарной безопасности

Характеристики сэндвич-панелей Teplant можно посмотреть здесь.

Где используются сэндвич-панели

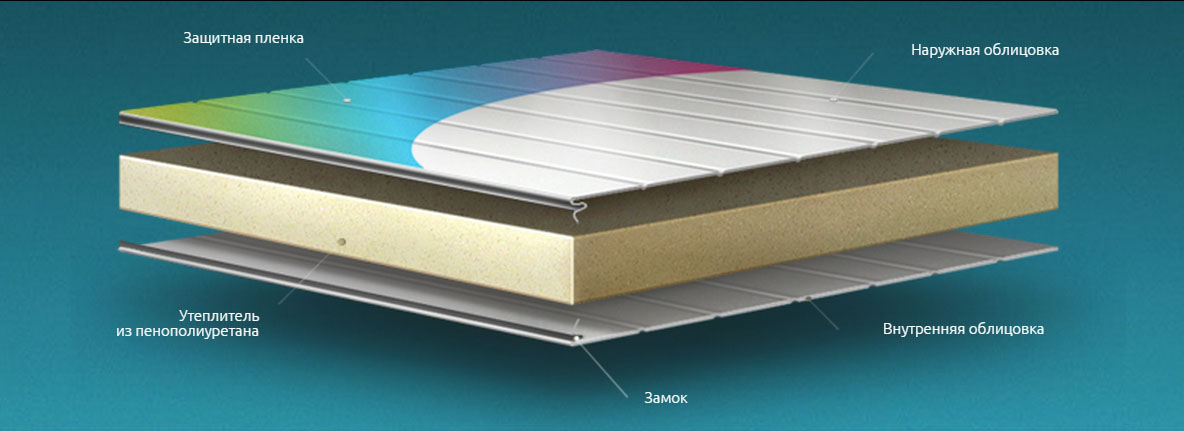

Трёхслойная сэндвич-панель — стеновой и кровельный строительный материал, который производится на автоматической линии путём склеивания 2-х металлических листов и наполнителя между ними, и являются самонесущей конструкцией, которая не требует дополнительного утепления и облицовки.

В качестве наружного слоя используется оцинкованный металлический лист с полимерным покрытием, а внутренним слоем (сердечник) является теплоизоляция: Минеральная вата (МВ), Пенополистирол (ПП), Пенополиизоцианурат(ППИ), Пенополиуретан (ППУ).

Внешняя и внутренняя облицовка трехслойной сэндвич-панели может быть изготовлена в виде любой из 5-и типов профилирования: гладкая, волна, трапециевидная, накатка, кровля (только внешней стороны кровли)

Производятся трейхслойные сэндвич-панели на автоматической линии путем склеивания 2-х металлических листов и наполнителя между ними в единое целое. Различаются на стеновые и кровельные.

Где используются сэндвич-панели

Как правило сэндвич-панели применяются на объектах, когда нужна большая площадь застройки или важно возвести объект в кратчайшие сроки без необходимости облицовки фасада, а также требуется материал, который быстро и просто монтируется без применения дополнительной отделки и утепления.

К таким объектам строительства можно отнести:

  • спортивные арены
  • торговые центры
  • ангары
  • производственные цеха
  • объекты пищевой промышленности
  • жилые здания
  • гаражи
  • камеры для сушки изделий

Выгоды применения:

  1. Скорость строительства. Монтаж панелей происходит кратно быстрей, чем строительство из пеноблока или кирпича.
  2. Высокий уровень пожаробезопасности с сердечником из минеральной ваты (минвата имеет группу горючести НГ).
  3. Отличные теплотехнические характеристики, сохранение комфортной температуры внутри помещения. Применяются при температуре от -65 до +80С0.
  4. Экологичный материал. Не имеет вредных испарений, потому что произведен из экологичного сырья.
  5. Является превосходным звукоизолятором. Обеспечить подобные характеристики из кирпича может стена толщиной не менее 1,5 м.

Так же здания из панелей способны выдержать колебания до девяти баллов, это дает возможность пользоваться этим материалом в зонах с повышенной сейсмоопасностью.

На что обратить внимание:

  1. На герметичность стыков панелей. Требуется тщательно соблюдать технологию сборки.
  2. Не допустима дополнительная нагрузка. Это общее условие для легких строений, так как стены из сэндвич панелей являются самонесущими и на них не рекомендуется монтировать дополнительную облицовку.
  3. Сердечник. Все наполнители (сердечник) панелей имеют разную группу горючести. Следует учитывать этот параметр при проектировании строения.
  4. Возможность повреждения покрытия. Лицевая поверхность панели имеет защитное полимерное покрытие. При значительной механической нагрузке (удар тяжелым металлическим предметом) оно повредится. Поврежденный участок следует немедленно закрасить во избежании развития коррозии.
  5. Трехслойная сэндвич-панель не является паропропускаемым изделием, для обеспечения вентиляции и поддержания необходимого микроклимата в помещении требуется установка принудительной вентиляции.

Завод Металл Профиль производит 2 типа сэндвич-панелей:

Трехслойные сэндвич-панели

Цельное и готовое к монтажу изделие. Выпускается 2-х видов: фасадная и кровельная панель. В качестве сердечника используется минеральная вата, пенополистирол, пенополиизоцианурат, пенополиуретан. В качестве наружного слоя используется профнастил.

Сэндвич-панели поэлементной сборки

Конструкция панелей предусматривает последовательную сборку всех элементов в определенном порядке: стальная панель, теплоизоляция из минеральной ваты, ветро и гидроизоляция, в завершении наружная облицовка.

что это такое, виды, характеристики, маркировка, размеры

Комплексные стройматериалы, объединяющие ряд технических компонентов в удобную в применении систему, пользуются повышенным спросом. Их разработчики с готовностью представляют новаторские варианты, облегчающие монтаж и оптимизирующие эксплуатацию. К таким новым, но уже получившим заслуженную популярность материалам относятся сэндвич-панели.

Не исключено, что многие из наших посетителей имеют весьма отдаленное представление о них. Давайте разберемся, что это такое, в чем заключаются их неоспоримые преимущества, а возможно, и веские недостатки передовых разработок?

К причинам разработки и внедрения панелей под названием сэндвич без сомнений отнесем желание ускорить темпы строительства и стремление сократить часть стандартных этапов.

Их применение позволяет устраивать утепленную систему с изоляционными оболочками, с внешним и внутренним покрытием одновременно, не разделяя процесс на традиционные технологические шаги.

Применение панельной технологии

В ходе стандартного сооружения утепленной кровли, например, уложенный между стропилинами утеплитель со стороны обустраиваемого мансардного пространства защищает пароизоляционная пленка. Снаружи его оберегает гидроизоляция, поверх которой устанавливается кровля.

Для отвода конденсата, пара, атмосферной воды, приникающих в кровельный пирог, устанавливается один или два яруса обрешетки, которая формирует вентиляционные каналы и обеспечивает дистанцию между материалами, которым нежелательно контактировать напрямую.

Использование сэндвичей предоставляет возможность все перечисленные компоненты уложить одновременно. По сути, указанные панели в своей структуре содержат перечисленные компоненты или позволяют отказаться от нескольких составляющих системы без потери в качестве пирога.

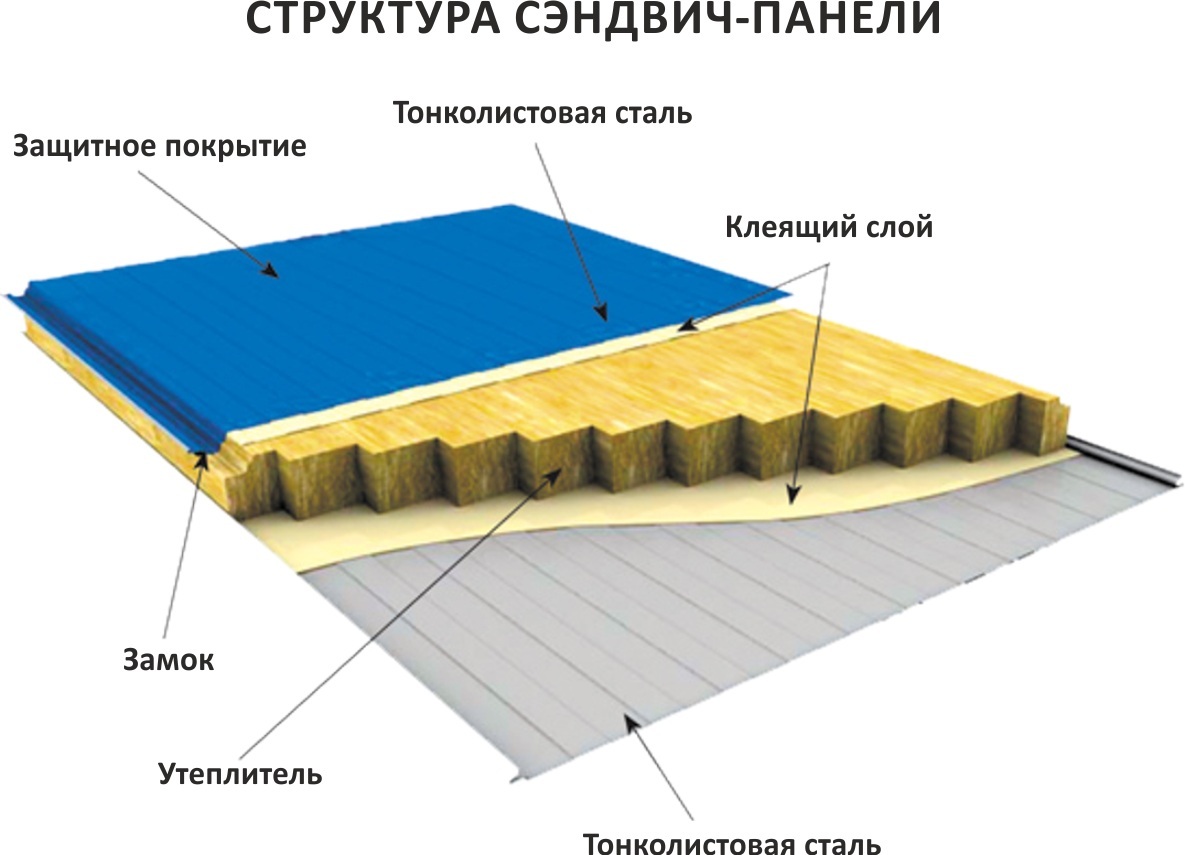

Так что же это такое в реальности – сэндвич панель? Это трехслойная конструкция, состоящая из двух внешних жестких оболочек и проложенного между ними утеплителя. Своим появлением они обязаны быстровозводимым модульным домам, сооружаемым на основе металлического каркаса.

Металлоконструкции, выполняющие функции опорного каркаса, проще и легче обшивать подготовленной к установке системой, чем отдельно устраивать каждый из слоев.

В итоге применения подготовленных к монтажу панелей строительство павильонов и складов, коммерческих, производственных, общественных и жилых зданий проводится в течение нескольких месяцев/недель, а не пары лет.

Кровельные и стеновые разновидности

Готовые к установке панели, получившие технический термин сэндвич, применяются в формировании и обшивке вновь возводимых строительных конструкций, а также в утеплении и восстановлении старых зданий. Сфера использования появившихся около десятка лет назад на российском рынке материалов достаточно широка.

По специфике применения панели все же имеют различия в формате номенклатуры, согласно чему их делят на:

  • Стеновые. С их помощью сооружают внешние стены, ставят межкомнатные перегородки, проводят облицовку внешних и внутренних поверхностей, подшивку потолков. Наружная жесткая оболочка стеновых панелей может быть стальной или пластиковой, подбирают их в зависимости от условий предстоящей эксплуатации.
  • Кровельные. Служат модульными компонентами в устройстве плоских и скатных крыш. Кровельные варианты выпускают с покрытием из оцинкованного стального сплава, потому что нагрузка на кровлю значительно больше, чем на стены.

Наружная сторона кровельной разновидности сэндвичей обязательно снабжается рельефом для отвода атмосферных осадков. Точнее, развернутая наружу жесткая сторона панели выполняется из профнастила, ребра которого способствуют отводу воды с поверхности.

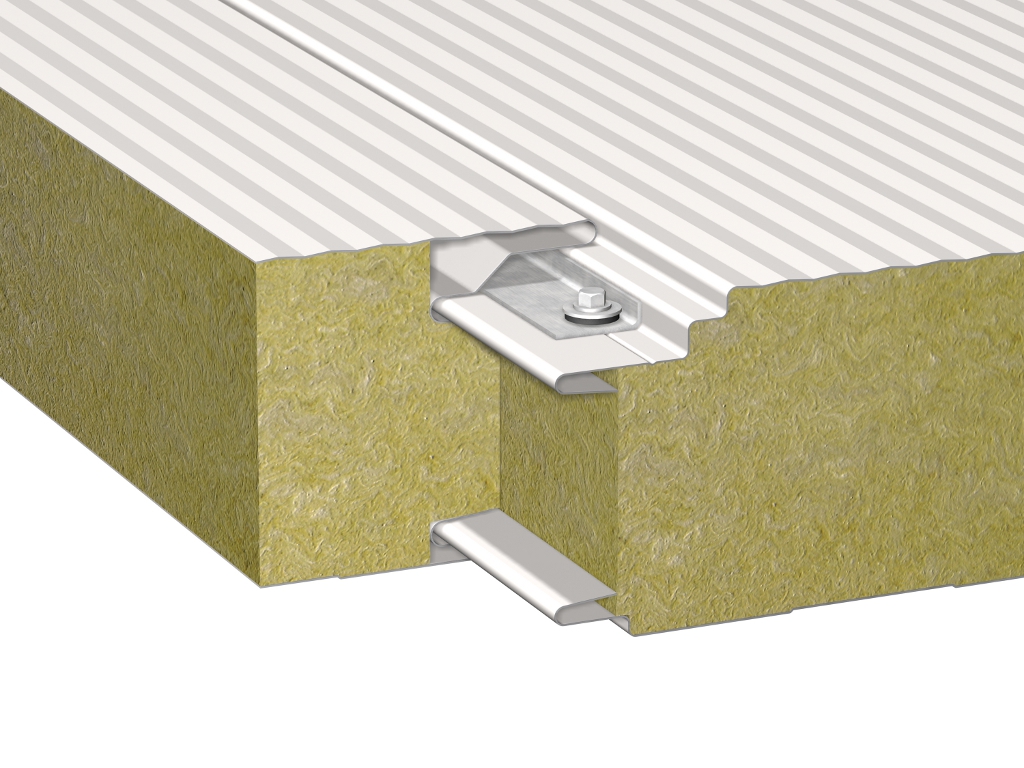

Как кровельные, так и стеновые сэндвич системы оснащаются монтажными замками по кромке, благодаря чему производится предельно точное и герметичное соединение элементов между собой.

Для оформления, облагораживания конструкций, защиты открытых участков от атмосферных осадков, улучшения изоляции по линии состыковки панелей выпускают всевозможные доборы. В их числе: карнизные и фасадные кровельные планки, коньки, угловые детали для выполнения примыканий, угловые панели для устройства теплоизоляции по ребрам зданий.

Ширина стеновых сэндвич модулей варьирует от 1,0 м до 1,9 м, длинна от 0,5 м до 12,0 м. Геометрические данные кровельных систем несколько отличаются. Их ширина 1,0 м, длинна от 2,5 до 12,0 м.

Толщина строительных сэндвичей измеряется от 50 мм до 250 мм. Зависит она от необходимых теплотехнических качеств, которыми должна обладать панель.

Кроме толщины теплоизоляционного слоя панелей отличается еще и составом. В качестве утеплителя применяются пенополистирол, полиуретан и минеральная вата. Рассмотрим, какими плюсами и минусами обладает каждый из указанных видов.

Характеристика пенополистирола (EPS)

Материал получают в результате спекания гранул вспененного полистирола или, как еще говорят, суспензионной полимеризации. В народе его именуют пенопластом. В списке положительных качеств этого утеплителя значатся:

  • Необычайная легкость. Приоритетное качество, которое сложно переоценить и во время перемещения панелей на крышу для установки, и в ходе монтажа, и при эксплуатации.
  • Жесткость. При всей своей легкости пенопласт отличается высокой жесткостью, отлично сопротивляется прямонаправленным нагрузкам, но при воздействии на изгиб может треснуть и надломиться. Правда эта ситуация в панелях со стальной оболочкой фактически невозможна.
  • Долговечность. Срок службы пенопластовой теплоизоляции доходит до 80-ти лет. Это больше, чем срок службы установленного с внешней стороны панели профнастила.
  • Водоотталкивающие свойства. По структуре материал представляет собой массу спекшихся стирольных шариков, не пропускающих воду внутрь себя. Проникновение влаги возможно лишь по микроскопическим каналам между шариками, но ввиду их предельно малого размера, влага практически не попадает в толщу утеплителя.
  • Отличная изоляция. Из-за того что каждый из участвующих в строении шариков наполнен воздухом, эта разновидность теплоизоляции не пропускает через себя тепловые волны, препятствует прохождению звуковых волн.

К недостаткам материала отнесем горючесть. Без пропитки антипиренами он горит, что случается при +200º С, и распространяет горение. Однако у нас в стране и в соблюдающих строительные требования странах пенопласт в обязательном порядке обрабатывают антипиренами, поэтому при возгорании он просто затухает.

Температура плавления EPS пенополистирола составляет +80º С, т.е. при нагреве до этого предела он начинает плавиться и выделять воду, летучую углекислоту и фреоны, которые использовали для пенообразования.

Следовательно, панели с пенопластом не подходят для устройства крыш в южных регионах, где нагрев металлической кровли в знойные дни может значительно превышать указанную температуру плавления.

Описание пенополиуретана (Urethane)

Вспененный полиуретан получают посредством вспенивания нефтепродуктов. В результате получается сплошная плита с предельно высокими водоотталкивающими свойствами. Этот вид утеплителя отличается ячеистой структурой. В каждой из пор-ячеек содержится воздух, обеспечивающий в сумме самый высокий уровень теплоизоляции.

Обоснованные плюсы пенополиуретана:

  • Минимальная теплопроводность. По изоляционным характеристикам этот утеплитель обгоняет кирпич в 2,5 раза.
  • Легкий вес. Результат пористой структуры, благодаря которому панели с полиуретаном не доставляют неудобств ни в транспортировке, ни в установке, ни в эксплуатации.
  • Противостояние горению. Для панелей со вспененным полиуретаном необязательно проводить пропитку антипиренами, потому что утеплитель относится к категории трудносгораемых и не поддерживающих огня. Правда обработку все же выполняют, т.к. в панелях применяются воспламеняющиеся клеевые составы.
  • Инертность к химической агрессии. Пенополиуретановая теплоизоляция не реагирует на воздействие бензина, технических масел, кислот, спиртов. Поэтому активно применяется в сооружении ангаров для хранения химической продукции и стройматериалов.
  • Гидроизоляция. Утеплитель вообще не пропускает и не впитывает влагу, может использоваться как самостоятельный вид гидроизоляции.

Недостатком пенополиуретанового наполнителя считают то, что при воздействии низких температур он может разрушаться. Разрушение начинается при -50/-55ºС. Следовательно, применять панели с таким изоляционным наполнением в районе крайнего севера и приравненных к нему областях нельзя.

Отметим, что это самый распространенный вид теплоизоляции, используемый в изготовлении панелей. Однако служит он тоже не слишком долго, не более 30 лет, но в большинстве случаев для быстровозводимых зданий этого срока вполне достаточно.

Обзор минваты (Mineralwool)

Минеральную вату получают при расплавлении базальта и подобных ему магматических горных пород. Выбирающим сэндвич панели полезно знать, что при таком воздействии вулканический минерал можно вытянуть в тонкие нити.

Волокнистый массив из вытянутых минеральных нитей напоминает хлопковую вату внешне и по некоторым техническим качествам. Отсюда и название – вата, хотя к привычной всем органике эта теплоизоляция вообще не имеет отношения.

В перечне веских приоритетов минераловатной теплоизоляции отмечают:

  • Негорючесть. Минеральная теплоизоляция начинает терять связи лишь при +150º С, т.е. начинается плавление связующих компонентов. Сами базальтовые волокна плавятся аж при 1000º С. Значит, панели с минватой подходят для сооружения цехов с опасными производственными условиями.
  • Превосходные изоляционные свойства. Течению тепловых и звуковых волн через ватный вид теплоизоляции препятствуют прослойки воздуха, находящиеся между волокон.
  • Устойчивость к химическому воздействию. Утеплитель не вступает в реакции с техническими и бытовыми веществами, едкими щелочными и кислотными составами.
  • Экологические плюсы. Теплоизоляция из минеральной ваты не выделят вредных для окружающей среды и живых организмов токсинов. Легко утилизируется без образования не разлагаемых в природе составляющих.
  • Сопротивляемость биологическому воздействию. На минеральной основе практически невозможно зарождение и распространение колоний грибков, материал неинтересен мышам и микробам.

В числе недостатков лидирует низкая влагостойкость. При намокании минвата утрачивает практически половину изоляционных качеств. Вследствие чего срезы и стыки плит при использовании их в устройстве кровли должны быть надежно защищены и заизолированы, чтобы исключить малейшую вероятность проникновения атмосферной и бытовой влаги в любом виде.

Строительные системы класса сэндвич можно без оговорок назвать передовым словом в индустриальном, промышленном и малоэтажном строительстве.

Их использование предоставляет возможность:

  • В максимально сжатые сроки построить готовое к эксплуатации здание любой площади и этажности. Скорость строительства весьма положительно отражается на зарплатной статье расходов задействованных работников всех уровней.
  • Сократить бюджет строительства за счет высокой скорости возведения и отказа от мощного фундамента. Для легких сэндвич-конструкций достаточно облегченного варианта основания из висячих буро-набивных или винтовых свай с металлическим ростверком.
  • Обеспечить высокий уровень изоляции. Облицованные панелями дома отличают превосходные теплотехнические и звукоизоляционные характеристики.
  • Соорудить модульную конструкцию, которую при необходимости можно разобрать для установки на новом месте, достроить, модернизировать, изменить конфигурацию.
  • Доставить с минимальными затратами конструктивные составляющие, и, как следствие, сэкономить на длительной аренде строительной спецтехники и складов.

Также, несомненным плюсом является более чем доступная цена материалов. Возведенные из них дома и павильоны по теплотехнике не уступают зданиям, построенным традиционными способами.

Предусмотрена безупречная защита от сквозняков и утечек тепла, что в ходе эксплуатации оборачивается серьезным экономическим эффектом.

Обеспечена огнестойкость и высокие санитарно-гигиенические показатели – это одни из важнейших требований к эксплуатации вновь возведенного или восстановленного дома. Конструкции не гниют, не распространяют негативных запахов и вредных веществ.

Стоит отметить эстетические показатели конструкций, в отделке или сооружении которых применялись системы сэндвич. Для окрашивания внешней стороны можно выбрать любую позицию цвета из градационного каталога RAL, что дарит дизайнерам и архитекторам обширные перспективы.

Для того чтобы внешний слой металлической облицовки с обеих сторон не был поврежден, панели оклеивают защитной полиэтиленовой пленкой. Снимать ее лучше после сооружения всей конструкции.

Следует помнить, что для формирования соединения, обеспечивающего прочность и изоляцию по линии стыка, нужно применять только методы, указанные производителем.

Большинство панелей защелкивается замками или соединяется шпонками. Места состыковки с металлическим каркасом оклеиваются демпферной лентой.

Для крепления к стропильной системе выпускают саморезы, в подборе которых для строительства и облицовки учитывается материал основания. К коробке здания крыша из панелей фиксируется через установленный по периметру мауэрлат или заменяющий его деревянный брусок по металлической обвязке.

Крепежные элементы подбирают не только с учетом предстоящего применения и типа основания, к которому надлежит крепить. Обязательно учитывается толщина панели, на которую также ориентируются в выборе фасонных деталей и доборных элементов для обустройства стеновой облицовки и сооружения утепленных мансардных крыш.

Видео #1. Презентация продукции отечественной компании-производителя панелей с минеральноватной теплоизоляцией:

Видео #2. Опыт строительства с использованием панелей, ценные рекомендации по монтажу:

Видео #3. Подробное видео-руководство по установке и креплению:

Не стоит опасаться появления новых стройматериалов. Их разработка связана, прежде всего, с желанием инженеров облегчить нелегкую участь монтажников и разнорабочих на стройплощадке.

В случае с многослойными утепленными панелями, получившими техническое название сэндвич, они прекрасно справились с задачей – внедрили в строительство экономичный материал и перспективную технологию.

6 советов по выбору сэндвич-панели для кровли и стен

Содержание статьи

Появление сэндвич-панелей сделало возможным очень быстрое сооружение зданий. Сегодня благодаря стеновым и кровельным панелям возводят не только склады, павильоны, терминалы и другие промышленные сооружения, но и частные дома. Таким широким распространением сэндвич-панели обязаны массой преимуществ: скорость и простота монтажа, легкость конструкции, эстетичность и экономичность материала, отличные тепло- и звукоизоляционные качества. Постоянно растущий спрос на материал привел к увеличению ассортимента, и сегодня без подготовки можно определиться только с цветом, а представлено более 600 оттенков. Но вот как выбрать сэндвич-панель с нужным типом утеплителя, подходящей толщиной и профилем?

№1. Технология производства сэндвич-панелей

Сэндвич-панель – это многослойный материал, состоящий из слоя утеплителя, прикрытого с обеих сторон металлом или ПВХ. Качество его зависит не только от используемого сырья, но и от способа производства. На данный момент сэндвич-панели производятся такими способами:

  • сборка из отдельных элементов в непосредственной близости от стройплощадки, куда привозятся листы стали, утеплитель и клей. Процесс удобный, но в итоге получаются панели с не лучшими эксплуатационными качествами;
  • метод вспенивания заключается в заполнении полости между двумя листами стали пенополиуретаном, который вспенивается под давлением. Если утеплитель будет поступать неравномерно, но будут образовываться полости, нарушающие теплоизоляцию;
  • конвейерный способ – самый совершенный и доскональный, он позволяет создавать сэндвич-панели с наилучшими эксплуатационными качествами. При выборе стоит обращать внимание на продукцию, произведенную именно таким образом. Отечественных компаний, работающих по данной технологии не так уж и много, одним из таких является Нелидовский кровельный завод.

№2. Тип облицовочного материала

В качестве облицовочного материала могут использоваться листы стали, пластик, гипсокартон или же OSB-панели. Естественно, металлические листы самые прочные, их толщина варьируется от 0,5 до 0,7 мм, а эксплуатационные качества во многом зависят от типа и толщины антикоррозийного покрытия. Обычно листы стали оцинковываются, и чем толще слой цинка, тем долговечнее будут панели. В качестве альтернативы используется покрытие из алюмоцинка (гальвалюма), которое было специально разработано для защиты сэндвич-панелей и отлично противостоит воздействию атмосферной влаги и солнечных лучей.

Используется также покрытие из гальфана (сплав цинка, алюминия, лантана и церия), которое при меньшей толщине превосходит цинковое покрытие по пластичности и стойкости к механическим повреждениям. Нередко панели покрывают также и полимером поверх слоя защитного сплава. Таким образом достигается улучшение стойкости к атмосферным явлениям.

Гипсокартон позволяет получить более легкие сэндвич-панели, но использовать их можно только для монтажа внутренних перегородок. OSB-панели (ориентированно-стружечные плиты) – основа SIP-панелей, в которые также входит утеплитель пенополистирол. Особенности строения OSB-плит позволяют надежно удерживать крепеж, благодаря чему повышается прочность готового строения. Такие сэндвич-панели используются для обустройства перекрытий, стен и крыш.

№3. Тип утеплителя

Слой утеплителя может варьироваться по толщине от 5 до 30 см, причем сэндвич-панели толщиной более 15 см используется преимущественно при обустройстве холодильных камер. В качестве утеплителя могут использоваться такие материалы, как:

Все они отличаются определенным набором преимуществ и недостатков. Так, минеральная вата не поддерживает горение и отличается экологичностью, в таком утеплителе не будут жить грызуны. Из минусов стоит выделить гигроскопичность, поэтому герметичности готовой конструкции необходимо уделять огромное внимание, ведь при поглощении влаги ухудшаются теплоизоляционные свойства. Тем не менее, именно минеральная вата сегодня чаще всего используется отечественными производителями при изготовлении сэндич-панелей.

Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами. Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны.

Пенополиуретан пользуется огромным спросом в ряде стран Европы, так как обладает минимумом недостатков при огромном количестве достоинств, за что его так любят в европейских странах. Среди преимуществ материала стоит выделить устойчивость к влаге: даже если вода и просочится к утеплителю, она не вызовет никаких негативных последствий. Этот тип утеплителя очень легкий, что упрощает транспортировку панелей, их монтаж, уменьшает нагрузку на фундамент. Главное достоинство – низкая теплопроводность, в 2 раза ниже, чем у минеральной ваты, и в 1,5 раза ниже, чем у полистирола. Полиизоцианурат, разновидность пенополиуретана, обладает свойствами самозатухания, и именно он сегодня все чаще используется в качестве утеплителя для сэндвич-панелей. Кроме того, утеплитель не станет местом развития грибка и плесени. Среди минусов стоит выделить возможность повреждения грызунами.

№4. Чем отличаются кровельные и стеновые сэндвич-панели?

Основной принцип устройства стеновых и кровельных сэндвич-панелей один и тот же, но все же в конструкции есть некоторые отличия, которые делают предпочтительным одни панели использовать для сооружения стен, а другие – кровли.

Первое отличие заключается в профиле стального листа. Для сооружения стен используются гладкие листы или профилированные под бревно, сайдинг, микроволны. Кровельные панели имеют высокий профиль для большей прочности и устойчивости, чтобы крыша зимой могла справиться с большим весом снега. Листы стали могут быть профилированы с двух сторон для еще большей устойчивости. Кроме того, для кровельных панелей используется утеплитель большей плотности.

Еще одно отличие – это тип замка, которым соединяются панели. Кровельные сэндвич-панели отличаются более сложным замком, что необходимо для того, чтобы преодолеть давление атмосферы и осадков. Также кровельные панели отличаются еще более толстым антикоррозионным слоем, чем стеновые панели.

№5. Необходимые параметры сэндвич-панелей

Для возведения стен используются сэндвич-панели с шириной 1,1 и 1,5 м, а вот длина может варьироваться в широких пределах – от 2 до 18,5 м, чтобы можно было легко и просто построить здание с любыми необходимыми параметрами. Ширина кровельных сэндвич-панелей, как правило, составляет 1 м, длина – от 1 до 16 м. Кроме того, важно помнить, что при монтаже кровельных панелей необходимо придерживаться уклона в 7 градусов.

Если с длиной и шириной все более-менее понятно, и зависит их выбор от параметров здания, которое необходимо построить, то вот подбор толщины панелей – это более ответственный процесс. Этот параметр вычисляют на основе теплотехнического расчета: он трудоемкий, но не самый сложный, требует учета многих факторов. Методику расчета легко найти в интернете, а еще проще – воспользоваться специальным калькулятором расчета или же обратиться за помощью к специалистам.

При выборе толщины панели необходимо учитывать назначение здания, планируемую внутреннюю температуру, климатические особенности региона, коэффициент теплопроводности и т.д. Например, если здание находится в Московской области, а температура внутри его планируется на уровне +180С, то толщина стеновых панелей с утеплителем из минеральной ваты должна быть 15 см, с утеплителем из пенополистирола – 12 см. При аналогичных условиях толщина кровельных сэндвич-панелей с минераловатным утеплителем будет составлять 25 см, с утеплителем из пенополистирола – 18 см.

При подборе необходимой толщины важно также учитывать и затраты на обогрев помещения. Так, при большей толщине панелей затраты на отопления сократятся, но и строительство будет стоить дороже, однако эти траты окупятся за первые 2-3 отопительных сезона.

№6. Внешний вид сэндвич-панелей

Среди более 600 оттенков, возможных при изготовлении сэндвич-панелей, каждый сможет выбрать именно тот, который максимально отвечает предъявляемым требованиям. Более того, кроме материала с гладкой поверхностью, сегодня появились панели с шероховатой фактурой, которые имитируют поверхность дерева или камня, а это выводит внешний вид построенных таким образом зданий на новый уровень. Что же касается геометрии панелей, то необходимую высоту и форму гребней и прочих элементов смогут подобрать специалисты с учетом зазоров, выпусков, подрезов, примыканий сэндвич-панелей.

Статья написана для сайта remstroiblog.ru.

виды, свойства, применение, какие бывают

Сэндвич-панель – облицовочный строительный материал. Словосочетание происходит от английского слова sandwich (многослойный бутерброд). Сэндвич-панели используются в строительстве, ремонте, производстве предметов интерьера.

Как выглядят сэндвич-панели

Каждая плита состоит из двух внешних листов и прослойки утеплителя между ними. Слой пароизоляции защищает от выпадения конденсата. Специальные замковые соединения предназначены для стыковки смежных блоков. Примеры, как выглядят сэндвич-панели, фото.

Прилегающие поверхности надежно фиксируются специальным клеем и прессованием. Жесткая облицовка устойчива к внешним воздействиям. Фасадные панели имеют длину 3 м и ширину 1.15 м. Толщина изделий составляет 10-32 см.

В комплекты поставки входят доборные элементы. Доборы используются для монтажа углов, стыков, примыканий к стенам. Нащельники, отливы, коньковые, фронтонные планки защищают внутренний слой теплоизоляции от повреждений.

Виды сэндвич-панелей

Все модификации используются для строительства домов серий СИП, модульных зданий, каркасных, временных, быстровозводимых конструкций, канадских коттеджей. Какие бывают сэндвич-панели? По назначению облицовочные плиты делятся на:

  • стеновые;
  • кровельные.

Из стеновых серий собираются наружные, межкомнатные перегородки. В некоторых случаях эксплуатационные характеристики подходят для монтажа межэтажных перекрытий, полов на цокольных и первых этажах (стеновые сэндвич-панели, фото).

Из кровельных модификаций собираются крыши. Сэндвич-панели защищают от ветров, осадков, утечек тепла. Прочность поверхности позволяет ходить по крыше при монтаже или техобслуживании.

Как правило, из таких плит изготавливаются исключительно скатные крыши. Некоторые серии не имеют финишных покрытий. Поверхность кровли после завершения монтажа закрывается наплавляемыми мембранами.

К отдельной категории относятся сэндвич-панели поэлементной сборки. Стальной оцинкованный профиль сочетается с высокоэффективным утеплителем.

Система ветровой, гидрозащиты обеспечивает высокую устойчивость к любым атмосферным воздействиям. Комплекты поэлементной сборки известные хорошей шумоизоляцией, экономичностью, ремонтопригодностью.

Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

  • листовой стали;
  • гипсокартона;
  • OSB;
  • пластика.

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Виды утеплителя

Утеплитель расположен между внешней облицовкой плит. Чем отличаются сэндвич-панели, из чего сделаны? Прослойка изготавливается из:

  • пенополистирола;
  • пенополиуретана;
  • минеральной ваты;
  • других материалов.

Теплоизоляционные характеристики материалов значительно отличаются. Самым теплым является полиуретан (коэффициент теплопроводности примерно 0,02 Вт/м°С). Второе место занимает пенополистирол, а третье – минеральная вата.

Например, для обшивки фасада используются полиуретановые сэндвич-панели толщиной 80 мм. Такими же теплоизоляционными качествами отличаются пенополистирольные плиты сечением 100 мм и минерально-ватные – толщиной 120 мм.

Полиуретановые серии часто используются для строительства производственных, технических, вспомогательных сооружений. Материал химически инертен, идеален для гидроизоляции, потому что закрыто 99% пор.

По гигиеническим нормам ППУ подходит для использования в холодильном оборудовании, предназначенном для пищевых продуктов. Пенополиуретан долговечен, устойчив к механическим и температурным деформациям. Ограничением для применения в жилых помещениях является пожароопасность материала.

Пенополистирол стоек к биологическим, химическим факторам, водонепроницаем. Материал долговечен, в 2 раза легче минваты, обладает хорошей адгезией. Наполнитель не деформируется при колебаниях температуры.

Изделия из ППУ можно монтировать в любое время года. К недостаткам относится низкий предел возгорания. После пожара стандартные плиты подлежат полной замене. Возможно приобретение стройматериала, изготовленного из самозатухающих и трудновоспламеняемых видов пенополистирола.

Утеплитель из минваты отличается лучшей теплопроводностью, практически не горит. Кроме того, минеральная вата не подвержена усадке, температурным деформациям, поглощает посторонние звуки и шумы. Из-за нулевой коррозионной активности на металлической облицовке не образуется ржавчина. С другой стороны, материал отличается повышенной паропроницаемостью.

К определенным недостаткам также относится невысокая влагостойкость минваты. Водопоглощение материала при размещении в жидкости достигает 600%. Гигроскопичность составляет 0,2-2%.

Намокший материал утрачивает теплоизоляционные свойства. Поэтому облицовка, изготовленная из минеральной ваты, обязательно защищается обшивкой. При монтаже тщательно контролируется герметичность соединений замков, доборных элементов.

Преимущества сэндвич-панелей

Современные стройматериалы пользуются растущим спросом из-за отличных характеристик. По многим показателям традиционные кирпич, бетон, дерево уступают облицовочным плитам. Посмотреть, что такое сэндвич-панели, примеры монтажа можно на фото.

Мобильность. Плиты имеют стандартные размеры и небольшой вес. Возможны легкая транспортировка со склада на объект, оперативное перемещение материалов. Расходы на доставку квадратного метра стены в 40 раз ниже затрат на перевозку бетона или кирпича такой же площади. Возможен быстрый демонтаж конструкции, перевозка и сборка в другом месте.

Высокая скорость строительства. Из-за малой массы снижается общая нагрузка на фундамент и перекрытия. Возможно уменьшение проектной прочности основания, использование недорогих проектных решений, снижение затрат на возведение объекта. В некоторых случаях можно обойтись без использования тяжелой строительной техники, что также повышает скорость и снижает расходы на строительство.

Экологичность. Плиты с наполнителем из минеральной ваты относятся к группе материалов НГ, соответствующей нормам пожарной безопасности. Соответствие стандартам подтверждается сертификатами и декларациями.

Металл и пластик не подвержены воздействию грибков, плесени. Защитное полимерное покрытие предотвращает разрушение материала химическими веществами. Облицовка выдерживает постоянные перепады температур, повышенную влажность.

Хорошая теплоизоляция. 10-сантиметровый слой пенополистирола эквивалентен:

  • 52.5 см бруса;
  • 60 см пенобетона;
  • 101 см керамзитобетона;
  • 230 см кирпича;
  • 450 см бетона.

Из-за низкой теплопроводности во много раз сокращаются расходы на отопление. Использование более тонких перегородок увеличивает полезную площадь помещений. Сэндвич-панели широко применяются для реконструкции и ремонта фасадов, повышения теплоизоляционных характеристик.

Долговечность. Нормативный срок службы зданий превышает 40 лет.

Ремонтопригодность. Если поврежден один из участков, элемент демонтируется и быстро заменяется новой плитой.

Приемлемая стоимость. Основной причиной популярности является низкая себестоимость строительства. Фасады и помещения оформляются привлекательными декоративными материалами. Внешний вид сооружений ничем не уступает зданиям, построенным по классическим технологиям.

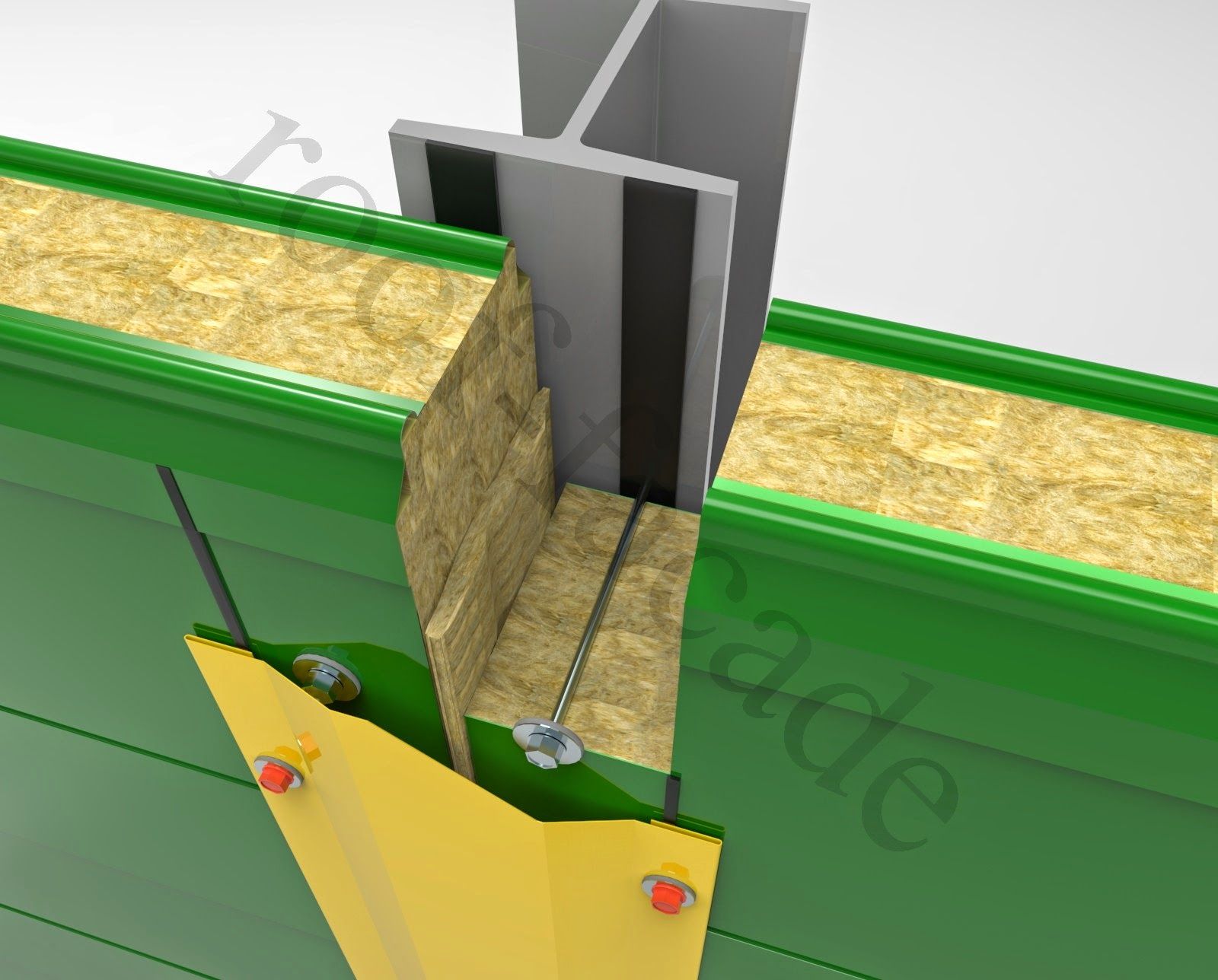

Особенности монтажа

Бригада профессионалов может построить каркас здания 70-100 м² из сэндвич-панелей за 5-7 дней. Обязательными условиями считаются наличие подробного проекта и предварительная подготовка плит. Благодаря высоким темпам сокращаются расходы на зарплату.

Из-за небольшой нагрузки проектировщики часто выбирают недорогой свайно-винтовой фундамент. Такие связки быстро устанавливаются и отстаиваются. Возможно возведение каркаса без выжидания технологической паузы.

Следует учитывать, из чего состоят сэндвич-панели. В плитах невозможно бурить штробы. Поэтому трубы и проводка прокладываются снаружи. Тем не менее, некоторые коммуникации можно спрятать под фальшполом или стяжкой.

Перед началом строительства составляется подробный проект. Порядок формирования каркаса рассчитывается с точностью до сантиметра. Поэтому практически невозможна модернизация, если требуется внести изменения на этапе завершения стройки.

Монтаж сложно выполнить неподготовленному человеку. В зависимости от расположения панельных зон используются анкера, шпильки, болты, саморезы. Некоторые участки обрабатываются монтажной пеной.

Если нарушена последовательность монтажа, возможны быстрое разрушение, постоянное выпадение конденсата, снижение теплоизоляционных характеристик.

Сэндвич-панели требуют аккуратного обращения. При неравномерной усадке стены слегка перекашиваются. Косвенным признаком проблем являются плохо закрывающиеся двери, окна.

Производство сэндвич-панелей

Изготовление облицовочных плит производится в автоматическом или полуавтоматическом режиме. Последовательность операций зависит от состава оборудования на производственной линии. Себестоимость продукции, произведенной полуавтоматическим методом, выше из-за применения ручного труда.

Производство изделий из различных видов утеплителей имеет определенные особенности.

Технические характеристики пенополистирола изотропны и одинаковы по всем направлениям. Плиты материала нарезаются по размеру и укладываются между облицовкой.

Утеплитель из минеральной ваты проходит предварительную подготовку. Сначала собираются отдельные ламели с ориентацией волокон по длине изделия. Затем заготовки размещаются между внешними слоями. Такая конструкция повышает механическую прочность строений.

Процесс производства плит с металлическим покрытием состоит из следующей последовательности:

  • Размещение рулона металла на разматывающем барабане.
  • Протяжка в прокатный стан.
  • Прохождение через валки и формирование проектного профиля со стыковыми замками.
  • Размещение на сборочном стенде.
  • Нанесение клеевого состава на нижний слой облицовки.
  • Нанесение слоя утеплителя. Соседние участки смещаются по длине.
  • Фрезерованные ламели, формирующие пазогребневые стыки, размещаются по краям.
  • Нанесение клеевого состава на ламели.

Укладка верхнего слоя облицовки. В полуавтоматическом режиме размещение производится вручную. На автоматизированных линиях специальное устройство захватывает накрывающий лист и размещает поверх ламелей.

Полимеризация клеевого состава. После сборки заготовки размещаются под прессами. Упаковка. Готовая продукция отправляется на склад.

Изделия, изготовленные на автоматизированных линиях, имеют более высокое качество и низкую себестоимость. Поэтому продукция крупных компаний пользуется постоянным спросом.

Производство облицовки с наполнителем из пенополиуретана (ППУ) имеет другую последовательность операций. Профилированная облицовка фиксируется на неподвижной основе. В пространство между внешними слоями подается жидкий ППУ.

Происходит процесс полимеризации, после затвердевания материал приклеивается к металлическим листам. Стоимость изделий с наполнителем из ППУ невысока. Но область применения ограничена из-за группы горючести.

Из материала, посвященного теме сэндвич-панели, для чего используются, следует, что плиты – универсальная продукция для качественной облицовки. Готовые конструкции отличаются низкими эксплуатационными затратами, высокой ремонтопригодностью. Из-за многочисленных преимуществ облицовочные плиты постепенно вытесняют с рынка традиционные стройматериалы.

Сэндвич-панели для возведения стен — достоинства

Среди строительных материалов, которые используются для монтажа стен, особое место занимают – сэндвич-панели. Это утеплитель, который имеет двух стороннюю облицовку, а для соединения конструкции применяется клей.

Сэндвич-панели выпускаются двух видов: кровельные и стеновые.  Хотя разницы между ними почти нет.

Сэндвич-панели для стен

Панели имеют ряд показателей, которые важны при строительстве зданий.

Первое — это очень высокая теплосберегаемость. Сэндвич панель сама по себе теплая, а при качественном монтаже, здание будет без мостиков холода.  Второе — имея большие размеры, панель довольно легкая, что позволяет монтировать строение любого размера.

Отсюда вытекает то, что можно сэкономить на оплате монтажа. Если посмотреть с экономической стороны, то экономить вы начинаете еще до строительства стен.

Так как для стен из сендвич панелей не требуется устройства мощного фундамента (возведение фундамента это треть всех затрат при строительстве), а достаточного облегченного варианта. Сэндвич панель сразу готова к применению и не требует дополнительной облицовки. Опять же экономия.

Панели имеют большой выбор фактуры и цвета, монтировать их можно вертикально или горизонтально. так же к преимуществам относится и то, что монтажные работы можно производить в любое время года.

Здание из сэндвич панелей будут служить долго благодаря используемым материалам: металлическая обшивка и утеплитель не гниют, им не страшны осадки и окружающая среда (благодаря промышленным выбросам не самая хорошая) ни как не отразится на их состоянии.

Производители гарантируют пятьдесят лет службы здания, построенного из качественных сэндвич панелей. Ну и в конце концов если даже  панели пришли в не годность, из можно будет просто демонтировать, а на их место установить новые.

Наполнитель для сэндвич панелей

Сэндвич-панели выпускаются с разным наполнением. Самый распространенный – мин. вата и пенополиуретан. Оба этих наполнителя применяются в панелях для строительства жилых или промышленных зданий. Еще несколько лет назад производители спорили про технологию сборки панелей, то сегодня спор идет в основном о внутреннем слое.

Что же лучше: пенополиуретан или минеральная вата

Понятно, что любое изделие хорошо если находится на своем месте. 80 процентов рынка – сэндвич панели с наполнением из минеральной ваты, т.к. удовлетворяет один из основных критериев для всех объектов — не горит. Это огромный плюс к остальным преимуществам мин. ваты: повышенное теплосохранение, влагостойкость, стойкость к гниению и т.п.

Именно по этой причине и ограничен спрос на сэндвич-панели с наполнением из пенополиуретана (по распространению пламени они имеют группу — М2). Когда то эти панели без дополнительных противопожарных перегородок из негорючего материала можно было применять только при строительстве зданий площадь которых не больше — 2500 м².

Как говорится прогресс не стоит на месте, и сейчас уже выпускаются «сэндвичи» с пенополиуретаном нового типа ( имеющие группу М1). Теперь панели с пенополиуретановым наполнением доступны для возведения зданий площадь которых достигает 10 000 м2 ( например: крупные торговые, складские и логистические центры, промышленные объекты и т.д.).

Памятка потребителя: некоторые производители все еще выпускают сэндвич панели старого образца, имеющие наполнитель из пенополиуретана, так что при покупке внимательно проверяйте всю документацию.

Совет от специалистов: Вид и толщина наполнителя должны планироваться, основываясь на условиях эксплуатации здания: климатические условия, требуемая температура в помещении и т.д.

Посмотрите видео: Быстровозводимые дома из сэндвич-панелей

Стеновые и сэндвич-панели PortaFab

Стандартные панели

В следующем списке показаны некоторые из наших наиболее распространенных панелей. Большинство из них могут быть изготовлены различной толщины с альтернативными поверхностями и т.п.

Заполняющие панели
Привлекательная, энергоэффективная альтернатива стеклянным панелям или дополнение к ним.

Изоляционные панели
Заполняющие панели с толстым полиизо-сердечником для повышения теплоизоляции.

Звуковые панели
Панели с улучшенными звукоизоляционными характеристиками для улучшения акустических характеристик.

Панели из шпона
Недорогие, легкие панели с гладкой внешней отделкой.

Панели облицовки
Недорогие, легкие панели с текстурированной внешней отделкой.

Панели витрины
Не требующая обслуживания, ударопрочная альтернатива или дополнение к стеклянным витринам.

Строительные панели
Хорошая огнестойкость и ударопрочность предлагает привлекательную альтернативу или дополнение к стеклу.

Облицовка из стекловолокна
Легко очищаемые панели идеально подходят для внутренней облицовки стен в лабораториях.

Алюминиевый гипс
Легко очищаемые панели идеально подходят для внутренней облицовки стен в чистых помещениях.

Покрытая фанера FRP
Панели внутренней облицовки часто используются на кухнях, ванных комнатах и ​​приютах для животных.

Панели OSB с покрытием FRP
, разработанные для обеспечения простой в уходе поверхности для внутренних стен.

PE покрытый гипс
Поверхность из полиэтилена обеспечивает простую в обслуживании панель для внутренних стен.

Покрытые FRP панели Luan
обеспечивают легко очищаемую поверхность для внутренних стен.

Fire & Sound
Экономичные панели с отличной теплоизоляцией, звукопоглощающими свойствами и классом негорючести.

FRP на полистироле
Идеально подходит для лабораторий и любых других областей применения, подверженных воздействию влаги или агрессивных чистящих средств.

Сталь на полистироле
Легкие панели с отличной термостойкостью и прочной стальной внешней стороной.

Сталь на полиизо
Полностью негорючая стеновая панель с отличной теплоизоляцией.

Панель Slatwall
Храните выставочные или настенные панели, в которых можно разместить широкий спектр аксессуаров для панелей.

Пользовательские панели
Выберите лицевую поверхность, сердцевину и обратную сторону вместе с любыми внутренними подложками, чтобы удовлетворить ваши потребности.

Что такое сэндвич-панель? | Стеновые сэндвич-панели

Что такое сэндвич-панель?

Блог

Образец сэндвич-панели для отображения поперечного сечения

В самых общих чертах, сэндвич-панель — это тип панели, состоящий из трех (а иногда и более) материалов, которые склеиваются вместе, образуя один. Сэндвич-панели используются в различных сферах строительной индустрии, от кровельных панелей до панелей пола и стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, то есть они сформированы из более чем одного типа материала.

Сэндвич-панели называют сэндвич-панелями из-за их конфигурации. Панели состоят из трех основных компонентов: двух обращенных наружу слоя и толстого сердечника; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — как мясо.

Получите ценовое предложение для стеновых сэндвич-панелей!

Обычно два обращенных наружу слоя наносятся для увеличения общей прочности панели или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться дополнительные «ингредиенты» (материалы), чтобы сделать идеальную сэндвич-панель для вас.

Для нашей системы стеновых сэндвич-панелей эти специфические характеристики обычно являются наиболее важными: STC (класс передачи звука) рейтинг, R-Value и огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важной для проекта, в зависимости от среды, в которой будет находиться система сэндвич-панелей. Например, для системы стеновых панелей, поставляемой на склад в штате Мэн, может потребоваться другой тип панели, чем на химическом предприятии в Аризоне.

Пример сэндвич-панели с дополнительной стальной обшивкой для дополнительной прочности

Рейтинг STC

Начнем с рейтинга STC панели. STC соответствует классу передачи звука и относится к способности панелей снижать уровень шума, проходящего через них. Эта характеристика наиболее важна на предприятиях тяжелой промышленности или на любом предприятии, где рабочие должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC сэндвич-панели для стен — это добавить дополнительные подложки, которые помогут поглощать шум. Для изготовления панелей мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукоизоляционные панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

R-значение

Еще одной важной характеристикой сэндвич-панели является ее R-Value. R-Value — это общий термин для строительства и строительства, который относится к изоляционной способности материала или его способности противостоять потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя это может быть изменено для конкретных применений). Чтобы увеличить R-Value панели, вам нужно будет сделать изолирующую часть панели (сердцевину) как как можно толще или сделайте панель из другого основного материала.

В некоторых помещениях специального назначения можно использовать более высокую R-ценность для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса / гипса. Глядя на ее конфигурацию, панель G / G имеет две гипсокартонные плиты 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистироловой сердцевины. Эта конфигурация предлагает значение R, равное 11. Однако мы можем изменить изоляцию гипсовой / гипсовой панели на сердцевину из поли-ISO и мгновенно повысить значение R до 17, что значительно повысит термостойкость конструкции.

Сэндвич-панели с повышенным значением R-ценности можно встретить в более жарких и холодных средах, чем обычно. Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также хорошо удерживает внутреннее тепло внутри.

Класс огнестойкости

Последний и, возможно, самый важный фактор для вашей стеновой сэндвич-панели — это огнестойкость, которую она обеспечивает. Уровни огнестойкости иногда бывает трудно понять и полностью понять, потому что нормативные акты могут использовать различные измерения для определения их огнестойкости.Чтобы получить полное изложение разницы в наших рейтингах огнестойкости, посетите раздел «Стеновые системы с рейтингом огнестойкости: руководство для начинающих».

Но вот краткое изложение …

Классификация панелей Panel Built Стандартная сэндвич-панель

Panel Built (гипс / гипс) имеет класс класса A , что означает, что она не выдерживает пламени, но может воспламениться. Чтобы изменить огнестойкость системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий эксплуатации Panel Built также предлагает панель с рейтингом пожарной безопасности на 1 час . «1 час огнестойкости» — относится к сборке, способной выдержать стандартное (ASTM) воздействие огня на срок до часа. После этого стену обрызгивают водой из пожарного шланга. Если стена выдерживает обводку из шланга, сборка считается огнестойкой на 1 час. Сэндвич-панель 1 Hour компании Panel Built все еще может быть настроена, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальную шпильку 20 калибра каждые 12 дюймов.

Между стеновой панелью класса A и огнестойкостью в течение 1 часа компания Panel Built предлагает «негорючую» панель . Это для объектов, которые предпочли бы некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже используется стальная шпилька калибра 20.

В целом, степень противопожарной защиты, которая потребуется сэндвич-панели, будет во многом зависеть от окружающей среды, в которой она находится.На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы компетентный дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели, и о некоторых характеристиках, которые их отличают, но почему вы должны выбирать сэндвич-панели в первую очередь? В чем преимущество использования этой настенной системы по сравнению с другими?

Массовое производство с настройкой

Самым большим преимуществом, которое дает вам система сэндвич-панелей Panel Built, является экономия затрат на серийно выпускаемый продукт , который по-прежнему может оставаться очень гибким .

Для большинства наших проектов панелей мы можем каждый раз использовать одну и ту же систему панелей. Эта система панелей может быть сконфигурирована в любом макете, который требуется конечному потребителю, используя нашу систему переплетных столбов, чтобы прикрепить их друг к другу. Однако, если потребуется одна из наших сэндвич-панелей, изготовленных по индивидуальному заказу, мы сможем быстро заменить ее на другой материал. После этого изготовленная на заказ панель по-прежнему идеально вписывается в нашу стандартную сборку стеновых панелей, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

Невероятное удобство на рабочем месте

Помимо экономии средств, сэндвич-панели невероятно просто и быстро устанавливаются на стройплощадке по сравнению с панелями, изготовленными из стержней. Используя Panel Built, мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на место работы. Панели предварительно вырезаны и маркированы, чтобы легко соответствовать чертежу проекта в САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Сборный характер нашей системы панелей, ваш проект может быть доставлен и установлен быстрее, чем традиционные методы строительства. Кроме того, поскольку все производственные процессы выполняются на нашем модульном строительном предприятии, сама рабочая площадка намного чище, проще в обслуживании и в целом гораздо менее разрушительна.

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу info @ panelbuilt.com , или вы можете поговорить с нами в нашей функции LiveChat в правом нижнем углу экрана. Наша главная цель — решить ваши космические потребности с помощью превосходного качества и отличного обслуживания клиентов

Примеры стеновых сэндвич-панелей

Противопожарные и утепленные стеновые сэндвич-панели цена

О товарах и поставщиках:
 Получите доступ к качеству, прочности и мощности.Стеновая сэндвич-панель  по цене  на Alibaba.com для всех типов строительства, как жилых, так и коммерческих. Эти крепкие. Стеновые сэндвич-панели  цена  изготовлены из прочных материалов, которые обеспечивают долговечность и эффективность в использовании. Файл. Стеновые сэндвич-панели , цена , которые вы найдете здесь, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям на надежность. Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.
 Оптимальный стандарт. Стеновые сэндвич-панели  по цене , доступные здесь, изготовлены из качественных прочных материалов, таких как стеклопластик, металл, сталь и т. Д., Которые долговечны и защищают вашу собственность, создавая прочные стены и потолки. Эти крепкие. Цена на стеновые сэндвич-панели   - это быстрые строительные материалы, которые могут сэкономить время и имеют улучшенную обработку поверхности, такую ​​как PE, PVDF и т. Д. Они. Стеновые сэндвич-панели  по цене  имеют более длительный срок эксплуатации и имеют гарантийный срок более 5 лет.

 Alibaba.com предлагает широкий выбор. Стеновая сэндвич-панель  цена  разных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и легкие. Эти. Стеновые сэндвич-панели  по цене  идеально подходят для жилых домов, офисов, заводов и другой коммерческой недвижимости. Эти. Стеновые сэндвич-панели  цена  идеально подходят для теплоизоляции, защиты окружающей среды и не выделяют никаких агрессивных веществ.

 Alibaba.com предлагает самые разные. Цена на стеновые сэндвич-панели  Ассортимент  поможет вам сэкономить деньги и приобрести качественную продукцию по самым доступным ценам. Эти продукты доступны как OEM-заказы вместе с индивидуальной упаковкой для размещения оптовых заказов. Они имеют сертификаты CE, ISO, SGS для гарантии качества.

Конкурентоспособная цена Металлические стеновые сэндвич-панели с изоляцией из полиуретана 75 мм для стальных зданий На продажу

Преимущества продукта


☆ Yumisteel предлагает два способа соединения:

Скрытый шов гвоздей, не требует отделки поверхности;

Соединение внахлест, подходит для проектов холодильного хранения.


 ☆ Огнестойкие панели PIR уровня B1 и B2 на ваш выбор. Максимальная доступная температура составляет 180 ℃. Под воздействием пламени на нем остаются нагар, без капель, скручиваний и плавления.

☆ Панель обладает высокой несущей способностью, ее нелегко деформировать. Эта стена обладает превосходными механическими свойствами и снижает зависимость от вспомогательных стальных конструкций.

 ☆ Цикл строительства может быть сокращен более чем на 40%. Благодаря тому, что панели меньше подвержены влиянию непогоды, они более удобны в установке и имеют более короткий срок строительства, чем традиционные методы строительства.


Приложения и визуализация

Полиуретановые сэндвич-панели широко используются в очистных и чистых цехах, модульных домах, морозильных камерах, проектах холодильных камер, внутренних перегородках, автомобильных покрасочных цехах и т. Д.Дальнейшее подробное описание, этот вид панели может быть использован в электронике, медицине, пище, консервировании овощей, крупномасштабных холодильных складах и гражданских зданиях и других внутренних и внешних стенах.

Здесь мы перечислили некоторые изображения проекта для вашей справки:

Machinery Technology Co., Ltd.

Компания автозапчастей

Центр программного обеспечения

Университетский институт


Характеристики

Название продукта

Панель из вспененного полиуретана 75 мм

Замечание

Полезная ширина

930, 1000, 1120 мм

Толщина панели

75 мм

Другая толщина для крыши:

30, 35, 40, 50, 60, 100, 150, 200, 250 мм

Поверхностные листы

PPGI / PPGL / Алюминиевые листы / Металлические листы из сплава Al-Mg-Mn / Нержавеющая сталь

Толщина стали

0.40 — 0,70 мм

Алюминиевые листы / металлические листы из сплава Al-Mg-Mn

0,70 — 1,20 мм

Нержавеющая сталь

0.40-0,60 мм

Стандартный цвет панели

Белый серый, морской синий, серебристо-серый, темно-серый, железный серый

Цвет тоже можно настроить.

Выбор типа покрытия

PE / PVDF / HDP / SMP и т. Д.

Доступная длина

20-футовый контейнер: ≤ 5,95 м
40-футовый контейнер: ≤ 11,95 м

Ребра продукта

У нас есть три различных вида обработки поверхности стеновых панелей: микрорельефы, широкие ребра и плоские.Если у вас есть особые требования, вы можете выбрать по своему желанию.

Упаковка и доставка

☆ Упаковка:

· 13 ~ 16 панелей в упаковке;

· Максимальное количество загрузки 20-футового контейнера:

Полезная ширина

930 мм

1000 мм

1120 мм

Объем загрузки / м²

332.01

357

399,84

Пакетов

4

4

4

· Максимальное количество загрузки 40-футового контейнера:

Полезная ширина

930 мм

1000 мм

1120 мм

Объем загрузки / м²

755.718

812,6

910.112

Пакетов

5

5

5

· Стандарты мореходной упаковки:

ПВХ с двух сторон для защиты поверхностей кровельных панелей;

Упакована крафт-бумагой для защиты торцов панелей;

Положите пенополистирол на каждое пространство, чтобы панели не сдавливали друг друга.

Если у вас есть особые требования, пожалуйста, обсудите с нами это, чтобы сделать нас лучше и хорошо защитить ваши товары.

☆ Доставка:

Срок поставки для стандартных цветов, типов покрытия и толщины: 7-10 дней;

Срок поставки для специальных цветов, типов покрытий и толщины: 15-25 дней;

Срок поставки: FOB / CIF / CFR / DDP доступен;

Мы можем найти хорошего экспедитора для клиента или принять назначенного экспедитора от клиентов.

Blue Wall предлагает новые полезные для здоровья варианты сэндвичей — Massachusetts Daily Collegian

Студентам Массачусетского университета, жаждущим быстрой кухни, которая не забивает их артерии, не нужно искать дальше, чем Blue Wall, который этой осенью начал предлагать новое распространение органических сэндвичей .

Сэндвичи, расположенные в отделе гастрономов Blue Wall, производятся в French Meadow Bakery, старейшей сертифицированной органической пекарне страны. Пекарней управляет предприниматель Линн Гордон, которая начала свой бизнес более 20 лет назад, продавая органические булочки Ciabatta на своей маленькой кухне в Миннесоте.

Компания Гордона дебютировала в UMass благодаря двухчасовому перерыву, который директор ресторанного обслуживания Кен Тунг в январе провел в аэропорту Миннеаполиса, где его внимание привлекла продукция пекарни. В ресторане French Meadow в аэропорту подают органический хлеб, супы и полностью натуральное мясо в хлебе Чиабатта.

«Я не удержался и вошел внутрь, чтобы посмотреть дальше. Больше всего на меня произвело впечатление органическое «то и это» повсюду. Я подумал про себя, что это то, что нам нужно в UMass — ресторане, который предлагает полностью натуральные органические ингредиенты, способствует устойчивости и предлагает здоровую и вкусную еду », — сказал Тунг.

Этим летом Тунг пригласил Гордона посетить Университет Массачусетса, чтобы обсудить, будет ли университет готов к выпуску хлебобулочных изделий French Meadow Bakery. После этой встречи трое сотрудников Blue Wall UMass прошли обучение в одной из пекарен Gordon’s в Миннеаполисе.

«Думаю, студенты UMass к этому готовы. Стоимость может быть немного выше, но оно того стоит », — сказал Тунг.

Клиенты

Blue Wall могут купить бутерброды по 5,75 доллара за каждый или заплатить 7,50 доллара за «комбинированное блюдо», которое включает в себя пакетик чипсов и газировку личного размера.

«Мы ставим свежие бутерброды в турбо-печь. Через 45 секунд они полностью поджарены и готовы к употреблению », — сказал шеф-повар Blue Wall Кертис Грегуар, один из сотрудников, участвовавших в летнем тренинге.

У студентов в настоящее время есть выбор между пятью фирменными бутербродами — индейкой и швейцарским сыром, курицей и козьим сыром, ветчиной и белым чеддером, ростбифом и хаварти и вегетарианским сыром из трех сыров. Помимо полностью натурального мяса без нитратов, в бутерброды входят шпинат, жареный красный перец или жареные сливовые помидоры и домашний соус.

«Бутерброды действительно хорошие. Мне нравится тот факт, что это все органические продукты, потому что я большой фанат здорового образа жизни », — сказала Рокси Гуарин, юниор Университета Массачусетса и магистр химического машиностроения.

Даже старший специалист по экологическому дизайну Мэтью Мартин, который утверждает, что вкус всегда важнее здоровья, когда дело доходит до его выбора блюд, любит полезные сэндвичи.

«Ветчина и сыр действительно хороши. Это другая альтернатива тому, что люди всегда получают у Синей стены.На вкус он намного лучше, чем многие другие вещи. Честно говоря, для меня не имеет значения, что он органический, но вкус определенно моя самая большая вещь », — сказал он.

По словам Тунга, этой осенью в вестибюле Campus Center откроется киоск French Meadow, в котором будет представлена ​​полная линейка экологически чистого хлеба, супов, салатов и выпечки French Meadow.

«Я научился следить во время своих путешествий и на остановках в аэропорту, потому что никогда не знаешь, какие инновационные концепции были бы полезны для UMass», — заключил Тунг.

TILT-UP TODAY — Публикация Tilt-Up Concrete Association (TCA)

Написал admin во вторник, 1 июля, 2008 · Оставить комментарий

Автор: Дэррил Диксон
Composite Technologies Corp.

НАКОНЕЧНИКИ ДЛЯ ИЗОЛИРОВАННЫХ СТЕНОВЫХ ПАНЕЛЕЙ

В США, по оценкам, здания потребляют 65 процентов вырабатываемой электроэнергии и производят
30 процентов выбросов парниковых газов в стране.Это привело к сдвигу в практике проектирования и строительства в сторону методов, которые значительно снижают негативное воздействие эксплуатации здания на окружающую среду. Одна из таких областей проектирования касается энергоэффективности самих зданий и теплового сопротивления (R-Value) оболочки здания.

В то время как бетон с функцией наклона вверх сам по себе интегрирует в конструкцию большое количество термической массы, большинство не понимает, что 7 дюймов бетона имеют такое же значение R, как обычное оконное стекло; примерно R-1.4. Сегодня большинство модельных энергетических кодексов внедрили законодательство или требуют, чтобы здание превышало минимальные требования к тепловым характеристикам. Один из таких способов выполнить и превзойти минимальные требования к изоляции — это стеновая сэндвич-панель с изоляцией.

Стеновые сэндвич-панели

широко используются в течение многих лет, но с учетом текущих требований норм и перехода к панельному строительству и устойчивым системам популярность и частота сэндвич-стен возросла. Будь то школы, офисы, исправительные учреждения или молельные дома, сэндвич-панели Tilt-Up обеспечивают долговечность, скорость строительства и гибкость конструкции Tilt-Up, обеспечивая при этом значительную R-ценность и защиту от влаги.

Как правило, сэндвич-панели состоят из двух слоев или слоев бетона, разделенных слоем жесткой изоляции и связанных друг с другом с помощью ряда соединителей или креплений. Характеристики сэндвич-панели Tilt-Up, как структурно, так и термически, во многом зависят от емкости соединителя и деталей изоляции.

Стеновая сэндвич-панель формируется до полной толщины стены, которая будет включать внешний слой бетона, интегральную изоляцию и внутренний слой бетона.Сами панели подготавливаются аналогично неизолированной стеновой панели Tilt-Up. Выложены архитектурные элементы, такие как выступы и русты, и применен разрыватель сцепления.

Стеновая сэндвич-панель отличается толщиной внешнего слоя бетона и жесткой изоляции. Минимальная внешняя толщина составляет 2 дюйма плюс глубина любого откоса или ржавчины. Следовательно, при использовании 3⁄4-дюймового архитектурного откоса минимальная толщина наружного бетона составляет 2.75 дюймов. Также уникальными для стеновых сэндвич-панелей являются смешанная конструкция и способность крепления соединителя. Поскольку внешний бетонный слой многослойной стеновой панели обычно не является конструктивным, а соединители устанавливаются в пластиковую смесь, в соответствии с ACI 551R, бетон обычно армируется сеткой 6x6xW2,9xW2,9, размещенной на пластиковых подпорках или стульях. , и рекомендуется наклон от пяти до семи для обеспечения надлежащего закрепления разъема. Кроме того, минимальный размер заполнителя составляет 3⁄4 дюйма, а стандартное давление бетона составляет минимум 4000 фунтов на квадратный дюйм.

Толщина изоляции зависит от желаемого значения R-Value и внутренних условий (окружающая среда, охлаждение, морозильная камера). Для помещений обычно требуется 2 дюйма экструдированной полистирольной изоляции, для охладителей — 3 дюйма, а для морозильных камер — 6 дюймов и более. Во всех случаях следует проводить изотермический анализ и анализ точки росы для подтверждения значения R и контроля конденсации соответственно.

Для достижения высокого R-Value и постоянной термической и влагозащиты изоляция должна располагаться встык, полностью разделяя два слоя бетона.Если изоляция не является сплошной, возникнут тепловые мостики, что приведет к потере R-Value, а также к увеличению вероятности миграции влаги.

Отливка стеновой сэндвич-панели обычно занимает две заливки. Наружная заливка и установка изоляции / разъема происходит одновременно. Второй этап включает установку внутренней арматуры бетона, подъемных и крепежных элементов, а также любых вставок, изолированных от бетона внутри. Однако перед установкой этих элементов необходимо проверить крепление разъема.Испытание на вырыв соединителя должно проводиться после того, как внешний бетон достигнет 25 процентов своей 28-дневной прочности. В зависимости от температуры наружного воздуха это может составлять от 12 до 36 часов. Кроме того, в некоторых регионах с холодным климатом может потребоваться проверка баллона. Ниже приведена справочная таблица:

Диапазон температур окружающей среды (oF)
70 и выше
от 60 до 70
от 40 до 60
Ниже 40

Минимальное время от литья до испытания на анкеровку (часы)
12
24
36
Требуется испытание цилиндра полевого отверждения

После того, как анкерные крепления соединителей подтверждены и внутренние бетонные компоненты находятся на месте, бетонирование продолжается, укладывается и завершается, возводится и закрепляется в соответствии с неизолированными стеновыми панелями с откидным верхом.

Отделка и герметизация стеновых сэндвич-панелей зависят от климата и внутренних условий. Стыки панелей герметизируются как изнутри, так и снаружи с помощью подкладочного стержня с закрытыми порами и герметика. Соединения также могут быть вспенены вспененным уретаном, если проектировщик сочтет это необходимым.

Стеновые сэндвич-панели на месте представляют собой идеальное решение для дизайнерского сообщества, сочетая в себе тепловую массу бетона и характеристики интегральной изоляции, при этом сохраняя архитектурную и функциональную целостность бетонных стен с откидным верхом.

Для получения дополнительной информации посетите www.tilt-up.org

Сэндвич и двойные стенки | Tekla User Assistance

Сэндвич и двойная стена создает стеновую плиту из сборного железобетона, которая представляет такую ​​конструкцию, как стена или кровельная панель.

В Tekla Structures панель создается путем выбора двух или более точек.

В монолитном бетоне термин «стена» относится к понятию, аналогичному понятию «панель».

. Стена состоит из внутренней оболочки, пленки, утеплителя и внешней оболочки.

Создано объектов

  • Внутренняя оболочка

  • Фольга (опционально)

  • Изоляция (опция)

  • Наружная оболочка (опция)

Используйте для

Ситуация

Описание

Сэндвич-стенка, колотая.

Сэндвич-стена, кирпичная стена на внешней оболочке в качестве поверхностной обработки.

Порядок выбора

  1. Выберите первую точку.

  2. Выберите вторую точку.

    Стена создается автоматически при выборе второй точки.

Идентификационный ключ детали

Часть

1

Внутренняя оболочка

2

Фольга

3

Изоляция

4

Наружная оболочка

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
