Стальные радиаторы отопления — технические характеристики + Видео

Чтобы выбрать нужный радиатор для системы отопления, весьма желательно знать ее основные технические параметры. Иначе можно получить не тот результат, который хотелось бы. Важнейших показателей у радиаторов не столь много, так что разобраться в них легко и непрофессионалам. Возьмем, к примеру, стальные радиаторы отопления, технические характеристики которых мы и рассмотрим в данном материале.

Конструктивные особенности и разновидность стальных радиаторов отопления

Высокая технологичность стали не требует доказательств. Этот пластичный, прочный, гибкий и ковкий материал хорошо поддается сварке, а также замечательно проводит тепло. Так что для радиаторов сталь подходит по многим параметрам.

Выпускаются стальные радиаторы двух типов:

панельные;
трубчатые.

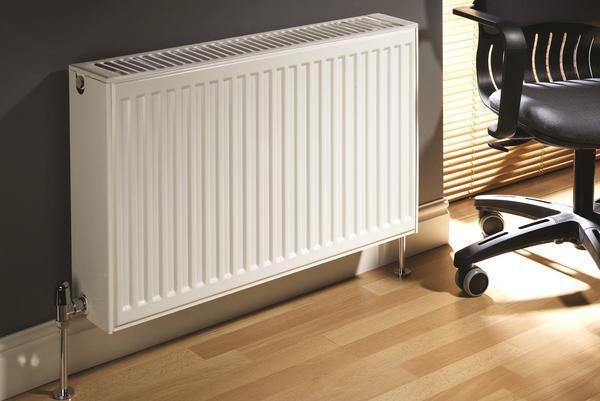

Радиаторы панельного типа

В середине этого прибора находятся одна, две или три панели. Каждая из них состоит из двух стальных плоских профилей, сваренных по контуру для соединения. Пластины штампуются, после чего на них образуются овальные вертикальные каналы – пути для теплоносителя. Производство этих радиаторов отличается простотой – роликовая сварка соединяет заготовки, прошедшие штамповку. После этого готовые детали скрепляются по две штуки с помощью патрубков.

Устройство стального конвекторного радиатора.

Чтобы повысить теплоотдачу, производители зачастую оснащают панели с изнанки ребрами П-образной формы. Для их изготовления берутся более тонкие листы стали, чем для панелей. Ребра способствуют повышению конвекции. Если в ряд соединены несколько панелей, то с обеих сторон их накрывают кожухами. В зависимости от количества нагревательных и конвекторных панелей находящихся внутри радиаторов существуют следующие их типы.

Тип 10 — это однорядный радиатор без конвектора и без облицовки.

tip10-m

Тип 11 — однорядный радиатор с одним конвектором, без верхней решетки.

tip11-m

Тип 20 — двухрядный радиатор без конвектора, с воздуховыпускной решеткой.

tip20m 2tip20m

Тип 21 — двухрядный радиатор с одним конвекторным оребрением, закрытый кожухом.

tip21m 1tip21m

Тип 22 — двухрядный радиатор с двумя конвекторными оребрениями, закрытый кожухом.

tip22m 1tip22m 2tip22m

Тип 30 — трехрядный, без конвекторного оребрения, сверху закрытый решеткой.

tip30m

Тип 33 — трехрядный радиатор с тремя конвекторными оребрениями, закрытый кожухом.

tip33m 1tip33m 2tip33m

Как вы понимаете от типа радиатора будет зависеть его теплопередача. Радиаторы типа 10 и 11 не имеют конвекции и способны отдавать тепло только путем нагрева воздуха.

Готовый радиатор получается достаточно узким, что весьма удобно при монтаже. Цена таких изделий весьма демократичная, поэтому владельцы собственных домов предпочитают ставить именно их.

Радиаторы трубчатого типа

Трубы из стали, сваренные между собой, составляют сердечник данного отопительного прибора. Впрочем, он же служит и корпусом. Изготовить такой радиатор не столь просто, как предыдущий, но вариаций моделей у него, несомненно, гораздо больше. Наиболее распространенным класическим вариантом является радиатор похожий на чугунный, но имеющий гораздо больше каналов для движения теплоносителя.

Количество каналов, которое может иметь трубный радиатор.

Стоит такой прибор довольно-таки дорого, и его никак нельзя называть бюджетным вариантом. Это скорее вариант для дизайнера, не стесненного в средствах.

Все возможная расцветка трубных радиаторов.

Его фантазия вкупе с яркими цветами, оригинальными формами и всем диапазоном размеров позволяет сделать такие радиаторы настоящей «изюминкой» стильного и красивого интерьера.

И еще о цене: любой биметаллический радиатор известного европейского бренда дешевле, чем трубчатый, даже произведенный в России.

Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой. Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Температура теплоносителя

Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение. Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Удобство монтажа

Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.

Радиатор панельного типа с нижней системой подключения.

Минусы и плюсы стальных радиаторов отопления

Сначала о достоинствах

Имеют хорошую теплоотдачу, которая происходит не только путем нагрева воздуха, но и в случае с радиаторами панельного типа путем конвекции.
Так как по конструкции эти радиаторы сложности не представляют, то и ломаться в них особо нечему. Благодаря этому срок их службы достаточно велик.
Эти радиаторы легкие, поэтому их удобно монтировать. Причем всегда существует несколько вариантов монтажа – ведь выпускаются модели с разнообразным подключением.
Стоят радиаторы из стали дешевле, чем аналогичные модели из алюминия.
Внешний вид стальных радиаторов очень привлекателен, поэтому они могут стать даже украшением интерьера.

Теперь о недостатках

Самый большой недостаток – это невозможность противостоять коррозии. Как только вода перестает течь по стальной батарее, та сразу же начинает ржаветь. Поэтому данные радиаторы абсолютно не подходят для систем центрального теплоснабжения, где как правило на летний период воду сливают для проведения технического обслуживания и ремонта.
Изучив характеристики стальных радиаторов отопления, мы видим, что гидроудары они не выдерживают. Ведь у них имеются сварные детали, швы которых не выдерживают также и повышенного прессовочного давления. Радиатор после этого может потерять форму, а то и лопнуть по швам. Поэтому использовать стальные радиаторы можно только в автономных системах отопления и точка.
К сожалению, иногда краска на стальном радиаторе не очень высокого качества держится плохо. Поэтому после нескольких отопительных сезонов происходит отшелушивание покрытия.

Производители стальных радиаторов отопления

Радиаторы панельного типа

В России такие радиаторы практически не выпускаются – уж очень выгодную для покупателя цену имеет продукция зарубежного производства. Можно отметить фирмы-изготовители из Германии – Buderus и Kermi, из Чехии – Korado, из Финляндии – PURMO, из Италии – DeLonghi. Каждая фирма имеет в совсем арсенале радиаторы которые отличаются по высоте, длине, глубине, а соответственно и мощности. Поэтому эти данные нужно смотреть непосредственно в паспорте определенной модели радиатора. Моделей огромнейшее количество и представить все их технические характеристики в рамках данного материала очень проблематично. Поэтому для сравнения мы возьмем радиатор типа 22 (имеет 2 панели и 2 конвекторных оребрения), размером 500 / 500 мм некоторых производителей.

Сравнительная характеристика радиаторов типа 22, шириной 500 мм, длинной 500 мм популярных производителей:

Производители	Рабочее давление, атм	Макс. t теплоноси-теля, ⁰С	Мощность, при 70 ⁰С, Вт	Объем воды	Вес	Способ подключения
Kermi Германия	10	110	965	2,7	17,07	Боковое — резьба 4 х 1/2” (внутр.) Нижнее — резьба 2 х 3/4” (наруж.)
Buderus Германия	10	120	913	3.15	14.1	Боковое Нижнее, с интегрированным термостат-вентилем
Лидея Беларусь	8,6	110	1080	3,3	15,1	Боковое — 4 присоединительных патрубка с внутренней резьбой 1/2″ Нижнее — 2 присоединительных патрубка с внутренней резьбой 1/2″
KORADO Radik Чехия	10	110	914	2	15,6	Бокове — резьба 4 х 1/2” (внутр.) Нижнее — резьба 2 х 3/4” (наруж.)
PURMO Финляндия	10	110	929	2.6	13.6	Боковое — внутренняя резьба 1/2″ Нижнее — внутренняя резьба 2 х 1/2″
DeLonghi RADEL Италлия	8.7	110	1079	3.1	14.9	Боковое — резьба 4х1/2″ Нижнее — 2 х 1/2″

* Все данные взяты из официальных источников производителей

Радиаторы трубчатого типа

Эти более дорогие изделия выпускает меньшее количество компаний. Пожалуй, больше всего их в Германии – это Zehnder Charleston, Arbonia, Kermi, Charleston. В Италии такие батареи делает фирма Israp Tesi. В городе Кимры Тверской области находится завод КЗТО, выпускающий радиаторы с рабочим давлением до 15 атмосфер. Они даже могут подойти для квартиры в многоэтажном доме, выдержав нестабильность давления в центральном отоплении.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

srbu.ru

Стальные радиаторы отопления: виды, характеристики, достоинства

Одной из приоритетных составляющих уюта помещения является комфортная температура, достижение и поддержание которой было бы невозможным без наличия качественных батарей. Самыми востребованными считаются стальные радиаторы отопления, отличающиеся хорошей тепловой инерцией, высокой надежностью и теплоотдачей.

На рынке представлены разные модификации таких батарей. Прежде чем выбрать подходящий вариант, необходимо разобраться в конструктивных и эксплуатационных особенностях каждого вида, согласны?

В статье подробно изложены преимущества и недостатки стальных радиаторов разного типа, описаны способы подключения отопительных приборов и приведены рекомендации по их выбору.

Чтобы облегчить задачу, мы подготовили обзор отечественных и зарубежных производителей, чья продукция зарекомендовала себя с положительной стороны и пользуется стабильным спросом у покупателей.

Содержание статьи:

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.

На рынке отопительного оборудования большим спросом пользуются следующие варианты:

алюминиевые;
биметаллические;
чугунные;
медные;
стальные.

присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.

Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска
– это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.
характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.
Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.
Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.
Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.
Основные виды стальных радиаторов
Сталь идеально подходит для изготовления радиаторов, благодаря гибкости, прочности, пластичности, износостойкости. Эти приборы могут отличаться своей формой и конструкцией. По принципу устройства их можно разделить на трубчатые и панельные.
Что касается трубчатых стальных радиаторов, то они состоят из прямоугольных или круглых труб, а панельные – из 1-2-3 панелей. Для принятия решения по выбору оптимального типа отопительного прибора нужно полностью разобраться с техническими и конструкционными особенностями каждого из них.

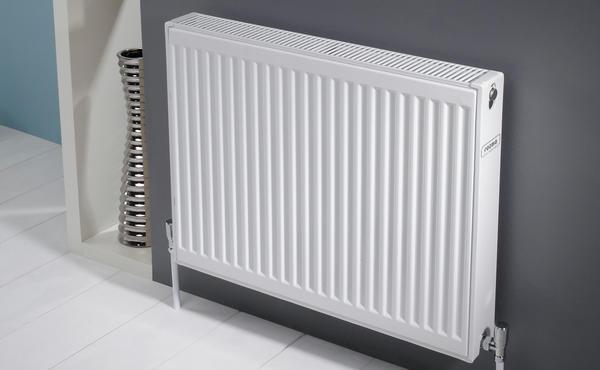

Панельные приборы отопления
Панельные приборы успешно сочетают в себе функции конвектора и радиатора, отличаются до примитивности простой и эффективной конструкцией.
Особенности панельных радиаторов
Стальные батареи панельного типа представлены в виде двух, соединенных сваркой, пластин. Благодаря соединению создается герметичное пространство для циркуляции теплоносителя. Использование точечной сварки обеспечивает высокую надежность сварного шва.
Стальной радиатор панельного типа легко вписывается в интерьер любого помещения
При контакте практически с любым сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.
Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:
катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
погружение – стальные приборы просто погружаются в окрашивающую смесь.
Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.
Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.
Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер
Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С
При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – составляет 9 бар.
Габариты стальных отопительных приборов панельного типа могут значительно отличаться
Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные – повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.
Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.
Мощность отопительных приборов
Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.
А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.
Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу
Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.
Они, при максимальном размере в 3 м, имеют следующие характеристики:
VKO 11 имеет одну панель с конвектором в 3,15 кВт;
VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
VKO 22 – две панели с двумя конвекторами в 6,25 кВт.
Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.
Подробная информация по расчету мощности батарей и определению их количества приведена в .
Способы подключения батарей
На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать , так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.
Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.
При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол
Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.
Плюсы и минусы панельных радиаторов
Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.
Достоинства панельных конструкций заключаются в следующем:
Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.
Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.
Слабые стороны оборудования панельного типа состоят в следующем:
Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.
Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.
Особенности трубчатых батарей
Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.
Характеристики трубчатых приборов
При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.
Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения
Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.
Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.
Трубчатым радиаторам присущи следующие технические характеристики:
рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
наличие отводов для бокового и нижнего подключения.
Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.
Сильные и слабые стороны батарей
Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.
Популярность трубчатых приборов обусловлена набором их позитивных качеств:
высокое рабочее давление и способность выдерживать гидроудары;
стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
равномерный прогрев поверхности и высокая теплоотдача;
гладкая поверхность препятствует скоплению пыли;
простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
возможность регулировки температуры при оснащении .
Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.
Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.
Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка
Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.
Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:
невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
дороговизна.
Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.
Как правильно выбрать радиаторы
Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.
Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м² площади требуется 0,1 кВт тепловой энергии.
Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.
При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:
максимально практичными считаются приборы с ручным или механическим терморегулятором;
избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет .
Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.
Производители стальных приборов
На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.
Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой
Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.
Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:
Лидея;
Prado;
Конрад.
Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.
Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.
Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.
Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.
Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.
Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.
Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества
Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.
Выводы и полезное видео по теме
Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:
Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:
Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.
Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.
sovet-ingenera.com
Радиатор отопления стальной технические характеристики

Качественные стальные радиаторы отопления 2 типов
Стальные радиаторы отопления могут отличаться по конструкции, размеру и, соответственно, цене В холодную пору очень важно, чтобы в доме всегда было тепло и уютно. Теплым воздух в квартире делают батареи. Сегодня производители отопительных систем предлагают потребителю батареи. Эти теплообменники могут быть изготовлены из разного материала и иметь разные характеристики. При выборе новых батарей, очень важно изучить характеристики предложенного товара, ведь одни батареи могут идеально подходить только для независимого отопления, а другие наоборот, ставят везде. Также перед тем, как выбрать модель, необходимо ознакомиться с основными критериями, которым должны соответствовать отопительные системы.
Содержание:
Есть несколько типов радиаторов, которые пользуются спросом. Металлические радиаторы бывают чугунные, в современном исполнении имеют разнообразный дизайн. У них по-прежнему высокая теплоотдача. Также чугун – метал, который имеет высокие свойства устойчивости к температурным перепадам.
Зачастую металлические радиаторы окрашены в белый цвет
Отличаются надежностью и долголетием.
Алюминиевые батареи завоевали рынок благодаря своему весу. Батареи из этого металла очень легкие, просты в установке, экономичны. Огромным минусом можно назвать то, что алюминий очень тонкий, а значит легко повреждается и плохо выдерживает резкие перепады температуры. Такие батареи подойдут к независимому отоплению. Биметаллические радиаторы изготовлены из 2 видов метала – стали и алюминия. Такая комбинация усиливает теплоотдачу и надежность в эксплуатационный период.
Перед тем как определиться, какой радиатор выбрать, нужно собрать такую информацию:
Давление и температура в общей центральной системе;
Стойкость конструкции к термо и качественным показателям теплоносителя;
Площадь помещения для расчета необходимой мощности радиатора;
Определиться с дизайном радиатора, который будет идеально вписываться в общий интерьер.
Стальные варианты, из-за своих характеристик, на сегодняшний день считаются самым оптимальным вариантом для квартиры и дома. Если подбирать радиаторы в соответствии этим критериям, они прослужат долгий срок и будут работать с максимальной теплоотдачей.
Преимущества стальных батарей
Сегодня батареи, изготовленные из стали, считаются самыми востребованными, благодаря своим характеристикам и свойствам теплоотдачи. Современные стальные радиаторы бывают разной конструкции и формы, иметь различный объем. Также производители предлагают радиаторы этого класса разного дизайна и цвета. Стальные батареи подразделяют на 2 типа.
Панельные радиаторы сегодня изготавливаются из высококачественной стали по новейшим технологиям.
Среди достоинств стальных батарей стоит отметить долговечность и отличные эстетические качества
В свою очередь, панельные батареи различаются по панелям и конвекторным теплообменникам в отопительной конструкции. Благодаря тому, что стальные батареи имеют цельную конструкцию, монтаж проводится быстро и легко. Радиаторы этого типа имеют высокую теплоотдачу, потому что нагревается вся поверхность батареи, а конвекторы создают передвижение нагретого воздуха. Сколько бы не было недостатков, но панельные радиаторы очень экономичны, так как в процессе нагрева используется небольшое количество теплоносителя. К достоинству панельных радиаторов можно отнести безопасную панель, которая не имеет острых углов. Этот параметр очень важен, когда в доме есть дети. К недостаткам можно отнести низкую устойчивость к температурным перепадам. Иногда, при возникновении гидроудара, сварочные швы могут давать трещину. Чтобы избежать такой неприятности, специалисты рекомендуют устанавливать редуктор, которых будет гасить удар напора воды. Также, при использовании не качественного теплоносителя, стальные панели быстро выходят из строя. Панели боятся механических повреждений, по этой причине нужно следить за качеством транспортировки.
Модели имеют много преимуществ, таких как:
Простая установка;
Легкий уход;
Безопасность;
Возможность установки терморегулятора.
Трубчатые радиаторы производятся методом штамповки. Могут иметь несколько вариаций в виде вертикальных труб или отдельных секций. В том и д
teplo-ltd.ru
металлические батареи, технические характеристики панелей, размеры и типы
В холодную пору очень важно, чтобы в доме всегда было тепло и уютно. Теплым воздух в квартире делают батареи. Сегодня производители отопительных систем предлагают потребителю батареи. Эти теплообменники могут быть изготовлены из разного материала и иметь разные характеристики. При выборе новых батарей, очень важно изучить характеристики предложенного товара, ведь одни батареи могут идеально подходить только для независимого отопления, а другие наоборот, ставят везде. Также перед тем, как выбрать модель, необходимо ознакомиться с основными критериями, которым должны соответствовать отопительные системы.
Описание металлических радиаторов отопления
Есть несколько типов радиаторов, которые пользуются спросом. Металлические радиаторы бывают чугунные, в современном исполнении имеют разнообразный дизайн. У них по-прежнему высокая теплоотдача. Также чугун – метал, который имеет высокие свойства устойчивости к температурным перепадам.
Отличаются надежностью и долголетием.
Алюминиевые батареи завоевали рынок благодаря своему весу. Батареи из этого металла очень легкие, просты в установке, экономичны. Огромным минусом можно назвать то, что алюминий очень тонкий, а значит легко повреждается и плохо выдерживает резкие перепады температуры. Такие батареи подойдут к независимому отоплению. Биметаллические радиаторы изготовлены из 2 видов метала – стали и алюминия. Такая комбинация усиливает теплоотдачу и надежность в эксплуатационный период.
Перед тем как определиться, какой радиатор выбрать, нужно собрать такую информацию:
Давление и температура в общей центральной системе;
Стойкость конструкции к термо и качественным показателям теплоносителя;
Площадь помещения для расчета необходимой мощности радиатора;
Определиться с дизайном радиатора, который будет идеально вписываться в общий интерьер.
Стальные варианты, из-за своих характеристик, на сегодняшний день считаются самым оптимальным вариантом для квартиры и дома. Если подбирать радиаторы в соответствии этим критериям, они прослужат долгий срок и будут работать с максимальной теплоотдачей.
О том, как выбрать радиаторы отопления и разобраться в их характеристиках, читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/radiatory-otopleniya.
Преимущества стальных батарей
Сегодня батареи, изготовленные из стали, считаются самыми востребованными, благодаря своим характеристикам и свойствам теплоотдачи. Современные стальные радиаторы бывают разной конструкции и формы, иметь различный объем. Также производители предлагают радиаторы этого класса разного дизайна и цвета. Стальные батареи подразделяют на 2 типа.
Панельные радиаторы сегодня изготавливаются из высококачественной стали по новейшим технологиям.
В свою очередь, панельные батареи различаются по панелям и конвекторным теплообменникам в отопительной конструкции. Благодаря тому, что стальные батареи имеют цельную конструкцию, монтаж проводится быстро и легко. Радиаторы этого типа имеют высокую теплоотдачу, потому что нагревается вся поверхность батареи, а конвекторы создают передвижение нагретого воздуха. Сколько бы не было недостатков, но панельные радиаторы очень экономичны, так как в процессе нагрева используется небольшое количество теплоносителя. К достоинству панельных радиаторов можно отнести безопасную панель, которая не имеет острых углов. Этот параметр очень важен, когда в доме есть дети. К недостаткам можно отнести низкую устойчивость к температурным перепадам. Иногда, при возникновении гидроудара, сварочные швы могут давать трещину. Чтобы избежать такой неприятности, специалисты рекомендуют устанавливать редуктор, которых будет гасить удар напора воды. Также, при использовании не качественного теплоносителя, стальные панели быстро выходят из строя. Панели боятся механических повреждений, по этой причине нужно следить за качеством транспортировки.
Модели имеют много преимуществ, таких как:
Простая установка;
Легкий уход;
Безопасность;
Возможность установки терморегулятора.
Трубчатые радиаторы производятся методом штамповки. Могут иметь несколько вариаций в виде вертикальных труб или отдельных секций. В том и другом случае стальные трубчатые радиаторы – это неразборная сварная конструкция. Благодаря равномерному прогреву, батареи этого типа быстро нагреваются и отдают много тепла. На сегодняшний день производители предлагают огромный ассортимент дизайнерских решений стальных радиаторов.
Про самостоятельную установку радиаторов отопления читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/ustanovka-radiatorov-otopleniya.
Основные технические характеристики стальных панельных радиаторов отопления
Конструкция панельного радиатора сочетает в себе свойства батареи и ковектора. Панель радиатора этого типа состоит из 2 профилированных пластин, которые монтируются сваркой между собой.
Изготавливается этот тип отопительного прибора при помощи метода штамповки.
Из высококачественной стали формируется вертикально расположенные каналы, по которым в процессе нагрева циркулирует воздух. Панельные модификации могут отличатся габаритами, а глубина зависит от количества панелей и может достигать 17 мм.
Панельные варианты имеют такие технические характеристики:
Рабочее давление в интервале 6-8,5 атм;
Давление опрессовочное не превышает 13 атм;
Максимальная температура носителя тепла не больше 110–120 ᵒC.
Панели имеют несколько вариантов присоединения к отопительной системе. Самым дорогостоящим считается нижнее подключение. При таком подключение требуется подсоединение термостата. В других вариантах можно ограничится термостатным вентилем.
О том, что такое терморегулятор и для чего он нужен, читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/termoregulyator-dlya-radiatora-otopleniya.
Стальные радиаторы: технические характеристики
Принято считать, что на 1 м² необходимо подавать 1100 Вт тепловой энергии. Но иногда по этим данным расчеты получаются неверными, потому что не учитываются показатели климата и материала батарей. Для качественного расчета необходимой мощности радиатора, можно воспользоваться специально разработанным онлайн калькулятором, который поможет сделать максимально правильные расчеты.
Независимо от типа и вида модификации, радиаторы из стали имеют такие технические характеристики:
Показатели теплоотдачи могут варьироваться от 1200 до 1800 Вт. На цифру показателя влияют размеры, марка и модель радиатора. Процесс отдачи тепла производится непосредственно излучением и передачей путем конвекции.
Рабочее давление в панельных радиаторах может колебаться в пределах от 6 до 10 атм. В трубчатых радиаторах – от 8 до 15 атм.
Для защиты от влияния некачественного теплоносителя, металлические радиаторы покрываются специальным слоем.
Стальная батарея может выдерживать температуру до 110-120 ᵒС.
Стальные модели имеют боковое и нижние подключение, что дает возможность прятать соединительные трубы в пол или стену.
По длине панели могут достигать 3 м. По высоте – от 20 до 90 м. Трубчатые и секционные варианты могут быть разного размера.
Толщина стальной стенки радиатора может быть от 1,16 до 1,26 мм. Чем выше цифра, тем надежней батарея.
Благодаря данным характеристикам, стальные радиаторы можно использовать в частных домах и квартирах. Подведя итоги, можно смело отметить, что железные батареи со времен своего рождения значительно улучшили свои свойства и технические характеристики. Самые востребованные типы радиаторов являются панельные и трубчатые, которые изготавливаются из высококачественной стали. Количество секций влияет на быстроту прогревания воздуха.
Монтаж стальных радиаторов отопления (видео)
Отопительные стальные системы имеют высокие технические характеристики, которые обозначаются цифрами. Чем выше цифра, тем качественней радиатор. При выборе радиатора в магазине, следует ознакомится с техническими характеристиками всех предложенных моделей. Также заранее можно ознакомиться с самыми популярными фирмами и моделями.
Примеры стальных радиаторов отопления (фото)
homeli.ru
Изучаем технические характеристики стальных панельных радиаторов отопления
Одним из вариантов радиаторов отопления для создания автономной системы обогрева помещений является применение панельных приборов из углеродистой стали. Такие радиаторы хорошо показывают себя в частных домах, но не применимы для централизованных сетей отопления.
Агрегат осуществляет обогрев помещения за счет конвекции, для усиления которой к основному теплоносителю привариваются П-образные панели.
Конструктивные особенности
При изготовлении панельных радиаторов применяется листовая сталь холодной прокатки. На листах имеются специальные углубления в виде каналов. Они требуются для циркуляции теплоносителя.
Для повышения показателей теплоотдачи в конструкцию включаются панельные решетки с П-образным рельефом. Верхний слой выполняется в виде декоративных панелей. В комплектацию также входят термостатические вентили, предназначенные для регулировки температуры обогрева.
Конструкция может содержать в себе несколько панелей и конвекторов, что определяет его тип. Каждая панель конструктивно состоит из двух деталей толщиной около 1,5 мм, штампованных друг к другу. По периметру панели соединяются роликовым швом, а по вертикали швами контактными. Коллекторы также производятся методом штамповки.
Тип батареи указывается в цифровой маркировке, на которую нужно обращать внимание при покупке. Первая цифра указывает на количество панелей, второе – число конвекторов в модели.
У отопительной панели без конвектора будет обозначение «10». При наличии в батареи двух панелей и стального конвектора, размещенного между ними, обозначение будет иметь вид «21». Самые мощные модели оснащаются тремя панелями и таким же количеством конвекторов, их маркировка «33».
Кроме числа тепловых элементов радиаторы отличаются типом подключения. Он может быть боковым, нижним или иной конфигурации. Однако наиболее эффективным являются первые два варианта. Конструкции с боковым подключением предназначены для систем принудительной циркуляции. Модели с нижним подключением применяются тогда, когда необходимо скрыть подводящие трубы.
Технические характеристики
Как и у любого устройства, технические характеристики стальных панельных радиаторов отопления включают в себя несколько показателей, влияющих на выбор. Это теплоотдача, рабочее давление, габариты и температура теплоносителя. Также к техническим характеристикам можно отнести сложность монтажа и срок службы батареи.
Теплоотдача
Основной характеристикой является теплоотдача. Она зависит от площади рабочей поверхности и количества обогревательных элементов. При покупке батареи нужно заранее просчитать, какой должна быть теплоотдача для обогрева того или иного помещения.
В расчет также нужно включить количество и размеры окон, а также наличие теплоизоляции помещения. Только после подробного анализа можно принимать решение о покупке определенной модели радиатора и необходимом количестве устройств для эффективного обогрева имеющегося помещения.
Выдержка давления
Рабочее давление не должно превышать 10 бар (1 МПа). При эксплуатации нужно избегать гидроударов – резких скачков давления сверх нормы, так как это может вывести радиатор из строя.
Размеры
Габариты стальных панельных батарей варьируются в следующих пределах:
ширина: от 0,4 до 3 м,
высота: от 0,3 до 0,9 м.
Широкий размерный ряд позволяет подобрать устройство под конкретное помещение. Обычно батареи размещаются под подоконником, поэтому при выборе нужно ориентироваться на наличие пространства в данном месте.
Температура теплоносителя
Для функционирования стального радиатора температура теплоносителя может не превышать 110 градусов, так как за счет небольшого объема воды, используемой для обогрева, устройство обладает гибкостью реагирования на изменения потребностей в тепле. Такая особенность делает их весьма экономичными для обогрева частных домов и офисов.
Сложность монтажа
Монтаж панельных радиаторов прост и не нуждается в больших временных затратах. Быстрее всего монтируются модели с нижним подводом. Процесс заключается в крепеже конструкции на стене и соединении подводящих труб с входом радиатора. Если в системе применяются медные трубы, то для соединения используются латунные переходники.
Срок службы
Срок службы стального радиатора целиком зависит от условий эксплуатации. Если для обогрева применяется теплоноситель без примесей и соблюдаются рабочие давления, то батарея способна прослужить до 10 лет.
Преимущества
Большая рабочая площадь панельных радиаторов обеспечивают высокую тепловую мощность. При наличии нескольких панелей в конструкции теплоотдача возрастает, что позволяет получить более мощное устройство, не занимая дополнительное место в помещении.
Также в отличие от секционных моделей панельные конструкции обладают большой прочностью к механическим повреждениям, которая достигается сведением к минимуму точек соединения отдельных элементов.
Если сравнивать стальные батареи с чугунными, то первые обладают значительно меньшей массой, что расширяет сферу их применения. Их можно крепить на стены, облицованные гипсокартоном, не беспокоясь нарушить целостность материала. Преимущество стальных батарей по отношению к алюминиевым заключается в электрокоррозионной устойчивости.
Кроме того важными преимуществами стальных моделей, конструкция которых состоит из панелей, являются следующие факторы:
низкая стоимость,
широкий размерный ряд,
низкая тепловая инерционность (малое количество теплоносителя),
простота монтажа,
дизайн в стиле «хай-тек»,
простота в уходе (но нельзя применять абразивные чистящие средства).
Недостатки
Стальные модели не всегда способны выдержать гидроудары, при которых происходит резкое повышение давление, ведь это может вызвать нарушение их герметичности. При летнем отключении, сопровождающимся сливом воды из радиаторов, стальное изделие может подвергнуться коррозии.
Учитывая эти особенности, не рекомендуется применять их для централизованных сетей отопления. Также коррозия может иметь место при содержании в теплоносителе более чем 30% этиленгликоля, поэтому нужно строго следить за его концентрацией.
Не менее жесткие требования предъявляются к минерализации теплоносителя и наличия в нем механических примесей. И вот почему. Панели обладают небольшим внутренним сечением, поэтому повышенное содержание нежелательных включений может стать причиной засора и образования пробок.
Оптимальным теплоносителем для них является антифриз или очищенная от примесей неабразивная вода.
Кроме ограниченной сферы применения и особых требований к теплоносителю стальные радиаторы с панелями плохи тем, что не всегда соответствуют ожиданиям своих хозяев.
Некачественная покраска поверхности, а соответственно и плохая защита от воздействия коррозии, и применение упрощенных технологий характерны для производителей более дешевых моделей. Поэтому при покупке батареи нужно ориентироваться на проверенных производителей и избегать слишком дешевых аналогов.
Особую требовательность нужно предъявить и к процессу транспортировки. Во время перевозки панели не должны подвергаться механическим воздействиям, ведь даже незначительное нарушение целостности может привести к выходу всего агрегата из строя.
Идеальными условиями для применения стальных панельных радиаторов являются: независимая система теплоснабжения, наличие грязевиков, циркуляционных насосов и закрытых расширительных сосудов. Тогда радиатор прослужит долго и будет эффективно обогревать помещение. Для обогрева квартир многоэтажных домов с централизованной системой от них лучше отказаться. Какие радиаторы лучше установить в квартире узнайте здесь.
sansovet.com
технические характеристики, пластинчатые, плоские, расчет отопительных радиаторов из нержавеющей стали, фото и видео примеры
Содержание:
1. Стальные радиаторы панельного типа
2. Стальные радиаторы отопления трубчатого типа
3. Плоские стальные радиаторы: технические характеристики
4. Преимущества и недостатки радиаторов из нержавеющей стали
При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций. Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.

Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:
рабочего и опрессовочного давления;

температуры теплоносителя;

других параметров, оказывающих влияние на эффективность функционирования конкретной модели.

Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.
Батареи отопительные из стали бывают двух типов:
панельными;

трубчатыми.

Стальные радиаторы панельного типа

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.
Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:
основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;

с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;

конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;

радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:
с боковым подключением;

с нижним подсоединением;

с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.
Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:
рабочее давление в интервале 6 — 8,5 атмосфер;

давление опрессовочное не превышает 13 атмосфер;

максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях. Читайте также: «Какие бывают панельные радиаторы отопления – виды, преимущества, особенности установки».
Стальные радиаторы отопления трубчатого типа

Данного типа радиаторы отопления из стали устанавливают гораздо реже, чем панельные приборы. Причина меньшей популярности заключается в высокой стоимости трубчатых устройств. Конструкционное решение таких отопительных радиаторов представляет собой ряд вертикальных или горизонтальных труб из стали, которые соединены с коллекторами. В результате отопительный прибор быстро нагревается и остывает, а его работа управляется при помощи автоматического регулятора.

Дизайн трубчатых радиаторов бывает весьма привлекателен, нередко их изготавливают в виде предметов интерьера, как на фото. Они обладают следующими параметрами: высота 190 – 3000 миллиметров, глубина – не более 225 миллиметров, длина не имеет ограничения.

Специалисты рекомендуют: если производится монтаж стальных радиаторов отопления трубчатого типа под окном, следить за тем, чтобы они в длину имели не менее 75% от ширины проема окна.
У таких приборов параметры следующие:
рабочее давление не выше 12 атмосфер;

давление опрессовочное до 25 атмосфер;

максимальная температура носителя тепла 120 °C.

Поскольку приборы трубчатой конструкции способны выдерживать сильные гидроудары, они считаются идеальным решением для установки в квартирах многоэтажных зданий.
Плоские стальные радиаторы: технические характеристики

Радиатор отопления стальной плоский сегодня самый популярный в Европе прибор. Его широкое применение объясняется компактностью. Кроме этого они адаптированы под автоматизированные отопительные системы, а технические характеристики стальных радиаторов отопления просто поражают.
Стальные пластинчатые радиаторы отопления имеют однорядное, двухрядное и трехрядное исполнение. Дополнительно они снабжаются конвективным оребрением.
Технические показатели: по максимальному давлению составляют до 10 бар, по температуре — до 140°C. Радиатор стальной плоский устанавливают и в однотрубных, и в двухтрубных схемах.

Чтобы произвести стальные плоские радиаторы отопления производители используют холоднокатаную сталь, отличающуюся прочностью и устойчивостью к коррозии. Читайте также: «Какие бывают плоские радиаторы отопления – разновидности тонких батарей».
Преимущества и недостатки радиаторов из нержавеющей стали

При сравнении эксплуатационных характеристик стальных батарей с приборами из других материалов, радиаторы отопления из нержавеющей стали по ряду показателей имеют преимущества:
благодаря простоте конструкционного решения у них длительный рабочий ресурс. Высококачественные отопительные устройства изготавливают из толстой стали (1,2 – 1,5 миллиметра), что положительным образом отражается на их прочности;

наличие разных вариантов значительно облегчает монтаж стальных радиаторов самостоятельно. На сайте известных производителей всегда присутствует инструкция, наглядно и подробно поясняющая, как следует подключать прибор при разных схемах отопительной конструкции;

дизайн радиаторов из стали делает их одним из достойных составляющих интерьера квартиры. Читайте также: «Какие бывают стальные радиаторы отопления – виды, характеристики, преимущества и недостатки способов подключения».

К недостаткам относится:
неустойчивость к коррозийным процессам, поскольку стальные радиаторы плохо переносят влажность, а, если оставить их без теплоносителя всего на пару недель, скорость коррозии сильно возрастает;

сварные швы очень чувствительны к гидроударам;

у некоторых приборов лакокрасочное покрытие весьма неустойчиво.

Перед их покупкой следует произвести расчет стальных радиаторов отопления и тогда эффективный обогрев помещений будет обеспечен.
Видео о технических характеристиках стальных радиаторов отопления:


teplospec.com
металлические батареи, технические характеристики панелей, размеры и типы
Стальные радиаторы отопления могут отличаться по конструкции, размеру и, соответственно, цене В холодную пору очень важно, чтобы в доме всегда было тепло и уютно. Теплым воздух в квартире делают батареи. Сегодня производители отопительных систем предлагают потребителю батареи. Эти теплообменники могут быть изготовлены из разного материала и иметь разные характеристики. При выборе новых батарей, очень важно изучить характеристики предложенного товара, ведь одни батареи могут идеально подходить только для независимого отопления, а другие наоборот, ставят везде. Также перед тем, как выбрать модель, необходимо ознакомиться с основными критериями, которым должны соответствовать отопительные системы.
Содержание:
Описание металлических радиаторов отопления
Преимущества стальных батарей
Основные технические характеристики стальных панельных радиаторов отопления
Стальные радиаторы: технические характеристики
Монтаж стальных радиаторов отопления (видео)
Примеры стальных радиаторов отопления (фото)
Есть несколько типов радиаторов, которые пользуются спросом. Металлические радиаторы бывают чугунные, в современном исполнении имеют разнообразный дизайн. У них по-прежнему высокая теплоотдача. Также чугун – метал, который имеет высокие свойства устойчивости к температурным перепадам.
Зачастую металлические радиаторы окрашены в белый цвет
Отличаются надежностью и долголетием.
Алюминиевые батареи завоевали рынок благодаря своему весу. Батареи из этого металла очень легкие, просты в установке, экономичны. Огромным минусом можно назвать то, что алюминий очень тонкий, а значит легко повреждается и плохо выдерживает резкие перепады температуры. Такие батареи подойдут к независимому отоплению. Биметаллические радиаторы изготовлены из 2 видов метала – стали и алюминия. Такая комбинация усиливает теплоотдачу и надежность в эксплуатационный период.
Перед тем как определиться, какой радиатор выбрать, нужно собрать такую информацию:
Давление и температура в общей центральной системе;
Стойкость конструкции к термо и качественным показателям теплоносителя;
Площадь помещения для расчета необходимой мощности радиатора;
Определиться с дизайном радиатора, который будет идеально вписываться в общий интерьер.
Стальные варианты, из-за своих характеристик, на сегодняшний день считаются самым оптимальным вариантом для квартиры и дома. Если подбирать радиаторы в соответствии этим критериям, они прослужат долгий срок и будут работать с максимальной теплоотдачей.
Преимущества стальных батарей
Сегодня батареи, изготовленные из стали, считаются самыми востребованными, благодаря своим характеристикам и свойствам теплоотдачи. Современные стальные радиаторы бывают разной конструкции и формы, иметь различный объем. Также производители предлагают радиаторы этого класса разного дизайна и цвета. Стальные батареи подразделяют на 2 типа.
Панельные радиаторы сегодня изготавливаются из высококачественной стали по новейшим технологиям.
Среди достоинств стальных батарей стоит отметить долговечность и отличные эстетические качества
В свою очередь, панельные батареи различаются по панелям и конвекторным теплообменникам в отопительной конструкции. Благодаря тому, что стальные батареи имеют цельную конструкцию, монтаж проводится быстро и легко. Радиаторы этого типа имеют высокую теплоотдачу, потому что нагревается вся поверхность батареи, а конвекторы создают передвижение нагретого воздуха. Сколько бы не было недостатков, но панельные радиаторы очень экономичны, так как в процессе нагрева используется небольшое количество теплоносителя. К достоинству панельных радиаторов можно отнести безопасную панель, которая не имеет острых углов. Этот параметр очень важен, когда в доме есть дети. К недостаткам можно отнести низкую устойчивость к температурным перепадам. Иногда, при возникновении гидроудара, сварочные швы могут давать трещину. Чтобы избежать такой неприятности, специалисты рекомендуют устанавливать редуктор, которых будет гасить удар напора воды. Также, при использовании не качественного теплоносителя, стальные панели быстро выходят из строя. Панели боятся механических повреждений, по этой причине нужно следить за качеством транспортировки.
Модели имеют много преимуществ, таких как:
Простая установка;
Легкий уход;
Безопасность;
Возможность установки терморегулятора.
Трубчатые радиаторы производятся методом штамповки. Могут иметь несколько вариаций в виде вертикальных труб или отдельных секций. В том и другом случае стальные трубчатые радиаторы – это неразборная сварная конструкция. Благодаря равномерному прогреву, батареи этого типа быстро нагреваются и отдают много тепла. На сегодняшний день производители предлагают огромный ассортимент дизайнерских решений стальных радиаторов.
Основные технические характеристики стальных панельных радиаторов отопления
Конструкция панельного радиатора сочетает в себе свойства батареи и ковектора. Панель радиатора этого типа состоит из 2 профилированных пластин, которые монтируются сваркой между собой.
Изготавливается этот тип отопительного прибора при помощи метода штамповки.
Из высококачественной стали формируется вертикально расположенные каналы, по которым в процессе нагрева циркулирует воздух. Панельные модификации могут отличатся габаритами, а глубина зависит от количества панелей и может достигать 17 мм.
Выбирая панельные радиаторы отопления, нужно учитывать размеры помещения и его функциональное предназначение
Панельные варианты имеют такие технические характеристики:
Рабочее давление в интервале 6-8,5 атм;
Давление опрессовочное не превышает 13 атм;
Максимальная температура носителя тепла не больше 110–120 ᵒC.
Панели имеют несколько вариантов присоединения к отопительной системе. Самым дорогостоящим считается нижнее подключение. При таком подключение требуется подсоединение термостата. В других вариантах можно ограничится термостатным вентилем.
Стальные радиаторы: технические характеристики
Принято считать, что на 1 м2 необходимо подавать 1100 Вт тепловой энергии. Но иногда по этим данным расчеты получаются неверными, потому что не учитываются показатели климата и материала батарей. Для качественного расчета необходимой мощности радиатора, можно воспользоваться специально разработанным онлайн калькулятором, который поможет сделать максимально правильные расчеты.
Стальные радиаторы не требуют особого ухода, кроме протирания пыли
Независимо от типа и вида модификации, радиаторы из стали имеют такие технические характеристики:
Показатели теплоотдачи могут варьироваться от 1200 до 1800 Вт. На цифру показателя влияют размеры, марка и модель радиатора. Процесс отдачи тепла производится непосредственно излучением и передачей путем конвекции.
Рабочее давление в панельных радиаторах может колебаться в пределах от 6 до 10 атм. В трубчатых радиаторах – от 8 до 15 атм.
Для защиты от влияния некачественного теплоносителя, металлические радиаторы покрываются специальным слоем.
Стальная батарея может выдерживать температуру до 110-120 ᵒС.
Стальные модели имеют боковое и нижние подключение, что дает возможность прятать соединительные трубы в пол или стену.
По длине панели могут достигать 3 м. По высоте – от 20 до 90 м. Трубчатые и секционные варианты могут быть разного размера.
Толщина стальной стенки радиатора может быть от 1,16 до 1,26 мм. Чем выше цифра, тем надежней батарея.
Благодаря данным характеристикам, стальные радиаторы можно использовать в частных домах и квартирах. Подведя итоги, можно смело отметить, что железные батареи со времен своего рождения значительно улучшили свои свойства и технические характеристики. Самые востребованные типы радиаторов являются панельные и трубчатые, которые изготавливаются из высококачественной стали. Количество секций влияет на быстроту прогревания воздуха.
Монтаж стальных радиаторов отопления (видео)
Отопительные стальные системы имеют высокие технические характеристики, которые обозначаются цифрами. Чем выше цифра, тем качественней радиатор. При выборе радиатора в магазине, следует ознакомится с техническими характеристиками всех предложенных моделей. Также заранее можно ознакомиться с самыми популярными фирмами и моделями.
Примеры стальных радиаторов отопления (фото)
thewalls.ru
