Соединение ласточкин хвост бруса – видео-инструкция по монтажу своими руками, особенности способов «ласточкин хвост», по длине, в лапу при строительстве дома, варианты, виды, цена, фото

Ласточкин хвост — технология соединения бруса

Современные специалисты плотницкого дела считают крепление бревен без остатка ласточкин хвост практичным и надежным вариантом углового соединения. Т-образный монтаж брусьев практически аналогичен креплению с коренным шипом, только шип имеет форму трапеции, что обеспечивает сверхнадежную стыковку по углам дома. Правильно срубленный ласточкин хвост придает всей конструкции дома дополнительную прочность, долговечность, удерживает от естественных для древесины деформаций.

Наследие деревянного зодчества

Дерево на Руси традиционный строительный материал. Возводимые в суровых климатических условиях избы, терема из лиственницы, кедра, сосны обладали высокой прочностью, были теплыми, сухими, уютными. Применялась разная техника сруба, в угол, обло, чашу, эти техники предполагали небольшой вынос концов бревен за углы дома, что предохраняло от промерзания даже в самые жестокие морозы. Сибиряки считали такую технику преимущественной, но были и другие способы строительства. Эти техники без остатка, то есть без выноса бревна на поверхность стены:

  • в лапу, бревна на концах стесывались, одно бревно как бы вкладывается в лапу другого;
  • в охряпку, при этом в бревне делались углубления в верхней и нижней части;
  • в ласточкин хвост, когда вырезался шип в идее трапеции в одном бревне и гнездо под него в другом.

Это лишь основные техники сруба, наряду со множеством других венцовых соединений, которыми славились мастера на Руси. Монтаж проводился без крепежа или использовались нагели, деревянные штыри, дополнительно скрепляющие между собой углы. Постройки хозяйственного назначения иногда возводились столбовым способом, когда связывались между собой вертикально стоящие бревна.

Важно! Соединения без остатка, в том числе и ласточкин хвост, применялись для холодных  надворных построек. Современные способы утепления позволяют использовать крепление ласточкин хвост, которое привлекательно тем, делает каркас здания особенно устойчивым и крепким.

Трапециевидный шип (2), присек(1)

Трапециевидный шип (2), присек(1)

Основная хитрость крепления ласточкин хвост – трапециевидный шип заклинивает концы бревен, которые придавливает весом вся конструкция. Без какого-либо крепежа они не расходятся, не разъезжаются.

Достоинства и недостатки крепления

Технология крепления ласточкин хвост сложная. Вырубить шипи трапеции не каждому под силу, требуются навыки работы с деревом, владения столярным инструментом. Но все, возможно, было бы желание.

Ласточкин хвост, разметка бруса

Ласточкин хвост, разметка бруса

Ласточкин хвост как способ соединения венцов имеет следующие преимущества:

  • экономия дерева, это способ считается малоотходным;
  • лишние метры полезной площади, крепление без остатка увеличивает длину стены на 10-12%;
  • возможность любой наружной отделки, благодаря ровным углам;
  • высокая надежность замкового соединения;
  • экономия на крепежном материале;
  • дополнительная защита от набухания бревен, угол соединения исключает попадание воды внутрь замка;
  • приятный внешний вид.

Главным доводом в пользу такого способа крепления могут быть столетние дома и постройки, найти которые в российской глубинке не составит труда.

Метод ласточкин хвост, по сути, является переработанным креплением в лапу, еще говорят косая лапа, подчеркивая его традиционность.

Важно! Ласточкин хвост относится к холодным соединениям бревен в углах, поэтому сразу приготовьте утеплитель. Обратите внимание на акриловые герметики пригодные, для герметизации, утепления. Выбирайте утеплители экологически безопасные, удобные для монтажа, джутовое полотно, к примеру.

Однако и недостатки такого метода налицо. К их числу относятся:

  • растрескивание дерева под воздействием перепадов температур, впрочем, этот недостаток присущ всем видам соединений;
  • возможность возникновения грибка, плесени в местах соединений, требуется соответствующая обработка древесины, качественная гидроизоляция;
  • сложность вырубания шипов трапеций.

Вырубить шип без ошибок действительно сложно. Требуется соблюдать длину от 40мм на шкант, требуется терпение. Мастера советуют приготовить прототип шипа-трапеции, по которому делать заготовки бревен для последующей укладки. Прототип прикладывают к бревну, обрисовывают, затем с помощью молотка и стамески делать вырезы. Работать пилой сразу не получится, можно материал загубить.

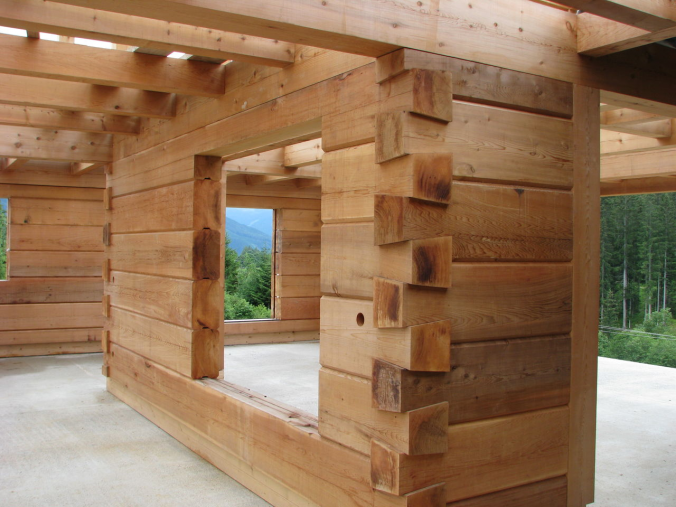

Угловое соединение

Угловое соединение

Важно! Пригласите профессиональных плотников, хотя бы для того, чтобы посмотреть на их работу, затем перейти к самостоятельному возведению стен с креплением ласточкин хвост.

Особенности технологии

Технология крепления ласточкин хвост соответствует ГОСТу 30974-2002. Используется в основном для соединения малоэтажных зданий из бруса, реже из оцилиндрованного бревна. Соединение имеет такие разновидности:

  • с использованием шпонки, которую забивают в трапециевидные пазы;
  • креплением на шип;
  • креплением в паз.

Наиболее распространено крепление в паз. Оно используется как для внешних стен, так и внутренних. Это наилучший метод при сборке строения из живого непросушенного дерева диаметром 260-320мм. Если использовать бревна меньшего диаметра то может произойти откалывание шипа, для брусьев большего диаметра характерны иные проблемы связанные с большим весом, со временем шипы могут выдавливаться на поверхность.

Прочность, надежность, эстетика

Прочность, надежность, эстетика

Перед укладкой бревна готовят. На одном вырезают шип, на другом присек, выемку под первое бревно с шипом. Начинают с первого венца, или как его ещё называют окладного. Его укладывают на слой гидроизоляции, горизонталь правят, используя клинья, так как поверхность фундамента не всегда идеально ровная.

Установка первого и второго венца, а также всех последующих происходит попарно, сначала укладывают два противоположных друг-другу бревна, затем два перпендикулярных. Если соединение получается неплотным, материал снимают, делают подгонку среза по углам.

Важно! Прежде чем приступать к возведению дома или иного серьезного сооружения, проверьте технологию на чем-нибудь малом, собачьей будке, например. После того как технология будет освоена смело приступайте к главному строительству.

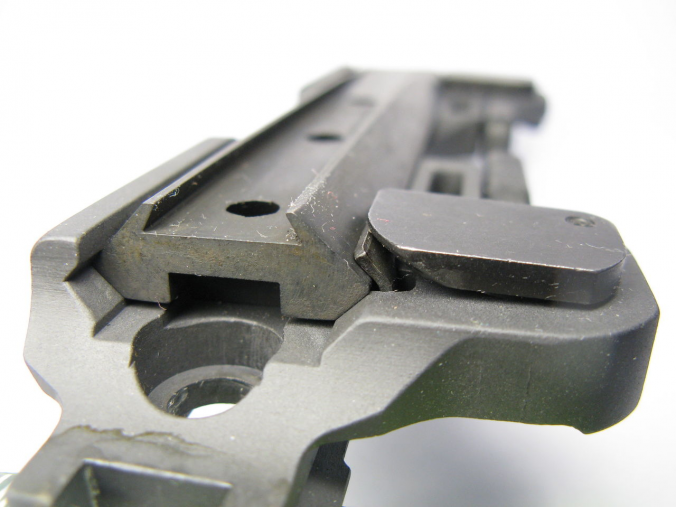

Применение технологии ласточкин хвост в оружейном деле

Применение технологии ласточкин хвост в оружейном деле

А чтобы убедиться, что технология надежна, посмотрите на другие её применения в оружейном деле, например, сборке мебели.

www.dom-brus.com

Ласточкин хвост крепление бруса своими руками

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря. Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы. В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Традиционно на Руси венцы сруба укладывались «в чашу», такое сцепление вырубалось топором. С появлением добротного столярного инструмента, сруб стали укладывать «в лапу», соединение имело прямоугольный шип. Дальнейшим усовершенствованием этого замка стало использование шипа «ласточкин хвост» с трапециевидным профилем.

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002. Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

  • Соединение «в лапу»;
  • Глухой «сковородень»;
  • Открытый «сковородень»;
  • Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Соединение «в лапу»

Соединение бруса ласточкин хвост выполненное в лапу

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца. Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях. Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги. Шаблон прикладывают к торцу и обрисовывают, границы пропилов намечают с помощью молотка и стамески. Пропилы делают ручной циркулярной пилой. Проще всего делать наклонные пропилы через 10-15 мм, обрезь отжать топором и подчистить стамеской.

Достоинством технологии является возможность работать с пиломатериалом естественной влажности, в этом случае шип делают с припуском в 5-7%. Припуск приведет к образованию зазоров между венцами, которые в процессе усадки устранятся естественным путем.

Недостатки и особенности соединения в ласточкин хвост:

  • «Чистый угол» имеет сквозные щели, которые со временем могут расширяться;
  • Сруб не имеет замкнутых венцов, на каждой стене кладка сдвинута на полбруса, конструкцию необходимо усиливать нагелями;
  • Углы строения имеют непрезентабельный вид и не украшают фасад;
  • Застройщик ограничен в выборе типоразмера пиломатериала.

По технологии сруб в ласточкин хвост строят загородные дома эконом-класса, бани и хозяйственные постройки, такое строительство малозатратное и доступно массовому застройщику.

Глухой сковородень

Соединение бруса ласточкин хвост выполненный глухим полусковороднем

Такой способ в строительной практике позволяет в полной мере использовать преимущества трапециевидного крепления, особенностью является потайное Т-образное соединение паз-шип. Размер шипа не превышает полбруса и полностью утоплен в тело бруса. Угол дома, собранный по такой технологии, получил название «теплый угол». Замок обеспечивает надежное сцепление в венец без сквозных щелей, при обработке строительным герметиком создает полностью герметичное пространство. Таким же способом наращивают брус, если его длина меньше длины стены.

Запиливание профиля выполняют по чертежу с использованием циркулярной и обушковой пилы. Прямоугольную заготовку под шип и паз вырезают циркуляркой, заданную форму придают специальной ручной пилой. Для нарезки паза можно использовать ручную фрезу, рабочее место легко оборудовать самостоятельно.

Преимущества технологии крепления глухой «сковородень»:

  • Улучшенная теплоизоляция строения;
  • Можно использовать пиломатериал любых типоразмеров;
  • Замок «спрятан», фасад приобретает привлекательный вид;
  • При строительстве можно использовать брус с профилем меньшего размера;
  • Обеспечивает экономное использование строительного материала.

Основной особенностью является повышенное требование к влажности древесины – пиломатериал должен иметь влажность не более 20%. Технология широко применяется производителями готовых домов «под ключ».

Открытый сковородень

Крепление бруса ласточкин хвост выполненное по типу открытый сковородень

Этот способ используют при сооружении внутренних перегородок из бруса, укладке лаг для пола и потолочных перекрытий. Паз выпиливается на всю ширину бруса. Замок напоминает соединение «в лапу» в Т-образном варианте и обеспечивает фиксацию конструкции в горизонтальной плоскости. Данное крепление отличается простотой, может быть вырезано циркулярной пилой и обработано стамеской.

Упрощенным вариантом замка сковороднь является профиль в форме прямоугольной трапеции, крепеж называют полусковороднем. Такое крепление разработано для более влажной древесины и пользуется популярностью у индивидуальных застройщиков.

Скрепление трапециевидной шпонкой

Соединение бруса ласточкин хвост на трапецивидную шпонку

Дальнейшее развитие схема соединения в ласточкин хвост, получила в шпоночном скреплении. Шпонка в виде бабочки, образованной двумя трапециевидными формами, изготавливается из древесины твердых пород. Паз нарезают на современных фрезерных станках. У шпоночного соединения в ласточкин хвост размеры крепления минимизированы, но такая конструкция обеспечивает надежное крепление деревянных конструкций любой сложности, позволяет поставить производство изделий из дерева на поток.

Особенности шпоночной технологии:

  • Требует точной обработки древесины с применением современной техники и приспособлений;
  • Минимизирует расход ресурсов и материала;
  • Сохраняет привлекательный вид текстуры древесины;
  • Позволяет изготавливать деревянные конструкции любой сложности.

Скрепление шпонкой применяется производителями готовых деревянных домов из дорогостоящего клееного бруса и позволяет реализовать самые сложные проекты домов.

Заключение

Угловое соединение ласточкин хвост

Соединения бруса в ласточкин хвост в домостроении является надежным способом скрепления деревянных деталей. С появлением современного столярного инструмента эта технология стала доступной для массового применения. Такое крепление широко используется при оформлении интерьера и изготовлении малых архитектурных форм. В миниатюрном исполнении подобный крепеж применяется при производстве мебели.

brusder.ru

Соединение бруса в коренной шип, лапу, ласточкин хвост и встык

Среди различных типов соединения бруса самые используемые: в коренной шип, ласточкин хвост, в стык и в лапу. Крепить таким образом брус между собой, можно по длине, по углам и т- образно. Т-образное соединение используют в любом деревянном строительстве. Так как внутренние стены есть в любом доме. Подробнее об этих видах соединения поговорим ниже.

Конструкция «в ласточкин хвост»

Крепление бруса между собой в «ласточкин хвост» считается одним из самых герметичных и теплых замковых вариантов под строительство дома из бруса. Выполняют его согласно ГОСТу 30974 – 2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры». Использование соединения «ласточкин хвост» дает возможность получить надежное и долговечное соединения без применения дополнительного крепежа.

Конструкция по строению похожа на «коренной шип», подробнее о ней поговорим ниже. На торце бруса выпиливают шип и паз. Они должны быть идентичными и соединяться в герметичный узел. Форма шипа трапециевидная, это основное отличие.

Применяют крепление «ласточкин хвост» для т-образного, в длину и углового соединений. Для т-образном такая техника дает возможность строить дом из бруса без дополнительных напусков на местах внутренних стен. Это даст возможность использовать для внутренних стен брус меньшего сечения.

Угловые крепление бруса между собой при монтаже утепляют джутовым волокном, хотя система итак не имеет ветра проницаемости. «Ласточкин хвост» в угловых креплениях можно прирубить. Делается прирубка на подобии как у бревна или бруса в полдерева, но она должна иметь форму трапеции. Складывают такие брусья в полдерева друг на друга.

Соединение в «коренной шип»

Соединение в «коренной шип» один из самых простых замковых видов. Его используют для сращивания двух элементов в невидимое и надежное крепление. Конструкция коренного шипа состоит из шипа прямоугольной формы и паза под него. Выпиливать шип и паз можно своими руками по схемам. Ниже представлен рисунок с точными чертежами и размерами.

На рисунке мы видим шип выпилить который проще всего, так как его расположение с боку. Шип имеет высоту в 4 см и ширину 4 см. Сечение рассматриваемого бруса 150 мм.

Особенности узла «в лапу»

Крепление бруса между собой «в лапу» можно использовать не только для углов, но и т-образных стыков под строительство дома из клееного бруса. Для Т-образного вида в конструкции делается скрытый шип.

При конструкции узла «в лапу» осуществляется присек, что является отличительной чертой от других видов узел. Но соединять несущие стены, таким образом, не рекомендуется, так как продуваемость углов и стен высокая. Для предотвращения продуваемости плоскости горизонтального типа делают немного под наклоном. Лучше если наклон будет в обоих направлениях.

При угловом соединении «в лапу» можно сделать стены, как с остатком, так и без. Специалисты в основном выполняют таким способом стены без остатка, но своими руками можно сделать и первый вариант.

Для этого в брусе выпиливается выемка и закрепляется. А для придания большей прочности вбивают деревянные нагеля диаметром в 25-30 см. Подробнее конструкция т-образного соединения бруса «в лапу» представлена на схеме — рисунки ниже, с описаниями и чертежами. По ней не сложно будет сделать конструкцию узла своими руками.

Особенности узла «встык»

Это самое элементарное крепление бруса между собой в угол, в длину или т-образно. Для такого соединения используют специальные металлические пластины с штырями или скобы. Соединение скобами осуществляют для сечения больше 150 мм.

Конструкция «встык» простая, брус прикладывают друг к другу плотно и сращивают. Но использовать такое соединение можно только для хозяйственных построек или дачных домов, так как продуваемость будет высокая. Пример такого соединения можно рассмотреть на рисунке выше.

Особенности узла «в полдерева»

Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.

Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант это косая рубка, такой вариант подробно показан на схеме снизу.

Такое угловое крепление используют для жилого строительства, например под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции вырубки делают на под прямым углом, а с небольшим уклоном.

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например «коренной шип», «ласточкин хвост».

o-bruse.ru

Как сделать крепление ласточкин хвост своими руками

Крепление ласточкин хвостИз разного вида соединений двух съемных деталей между собой в механике и деревянной промышленности, ласточкин хвост крепление — самое крепкое и надежное. В работе с деревом этот вид соединений, или замков применяется во всех формах производства.

Способы применения крепления ласточкин хвост:

  1. производство мебели;
  2. соединение заготовок между собой;
  3. соединение брусков;
  4. скрепление бруса при строительстве домов.

Виды соединений Ласточкин хвост

При масштабном производстве конструкцию данного замка, быстро и успешно выполняет фреза ласточкин хвост. В домашних условиях, при отсутствии фрезерного оборудования, несложно сделать ласточкин хвост своими руками. В тоже время, умение качественно изготовить эту конструкцию, считается мастерством высокого класса.

В данной статье приводится подробное описание процесса изготовления, с пошаговым перечислением всех приемов, чтобы мастеру любого уровня было понятно, как сделать ласточкин хвост.

Подготовка к работе

Перед началом следует приготовить следующие материалы и инструменты.

Материалы

Название Вид и размеры, мм Количество
Деревянные бруски — заготовки 40х40х500  2
Столярный клей 1

Инструменты

Перечень инструментов, которые используются при изготовлении:

  • циркулярная пила;
  • ленточная шлифовальная машинка;
  • ручная эксцентриковая шлифовальная машинка;
  • торцовочная пила;
  • ленточная пила;
  • ручной фрезер;
  • верстак с прижимными тисками;
  • стамеска прямая;
  • лобзик ручной;
  • пальчиковая фреза 10 мм;
  • струбцина;
  • угольник столярный;
  • линейка:
  • карандаш;
  • напильник;
  • наждачная бумага зерно 100.

Описание процесса изготовления

Конструкция данного столярного замка представляет собой плотную стыковку двух деталей. На конце одного бруска изготавливается выступ V-образной формы, напоминающий ласточкин хвост (откуда берется название). На втором бруске изготавливается пропил по форме этого выступа. Толщина этого шипа может быть на всю ширину, и в пол дерева. Шип и пропил производят под углом 10-12 град.

В данной статье описан процесс изготовления данного столярного соединения в пол дерева. Вид изделия, которое должно получится в итоге, изображен на рисунке.

Вид изделия, которое должно получится в итоге

Изготовление заготовок показано на рисунке.

  1. С помощью циркулярной пилы вырезают 2 одинаковых бруска.
  2. Обрабатывают их на шлифовальной машине.
  3. Торцуют концы брусков при помощи торцовочной пилы.

Изготовление заготовок

Далее при помощи столярного угольника, линейки и карандаша размечают на заготовке 1 размеры шипа соединения.

Разметка шипа

Совет! В том случае, если требуется изготовить несколько соединений, рекомендуется изготовить из тонкого, плотного материала шаблон ласточкин хвост, что увеличивает производительность. В описанном примере приводится единичное изготовление данной конструкции.

После разметки, для изготовления необходимого V-образного выступа, у заготовки 1, с помощью ленточной пилы обрезают лишние части.

Обезка при помощи ленточной пилы

Когда шип вырезан, его зажимают в столярные тиски, обтесывают стамеской, и доводят с помощью напильника и наждачной бумаги до идеального состояния.

Обработка шипа

Когда выступ готов, под него на второй заготовке необходимо сделать прорезь. Для этого на второй заготовке делают разметку, используя первую в виде шаблона. Сделать разметку необходимо как можно точнее, поскольку любой люфт между деталями не допускается. Конструкция окажется ненадежной. По этой причине верхние линии чертят отрезным ножом. Середину отмечают карандашом.

Отмечают прорезь на заготовке 2

Зажав заготовку в тисках, при помощи ручного лобзика делают прорези по отмеченным линиям 2-й заготовки. Глубина прорезей составляет середина бруска, отмеченная карандашом.

Лобзиком прорезают линии

Далее предстоит выбрать в бруске, по выполненным лобзиком отметкам, прорезь под шип. Это можно осуществить двумя способами. В первом случае прорезь выбирают при помощи стамески, резцов, напильника и наждачной бумаги. Здесь необходимо проявить крайнюю аккуратность, т.к. необходимо выдержать идеально ровную поверхность для стыковки и склейки деталей.

Если в наличии имеется ручной фрезер, то намного проще сделать ласточкин хвост фрезером, поскольку в этом случае получить идеальный результат намного легче, чем вручную.

Не вынимая заготовку из тисков, с помощью ручного фрезера осторожно и бережно выбирают часть дерева в промежутке между прорезями. Используют пальчиковую фрезу 10 мм.

С помощью ручного фрезера выбирают дерево в промежутке между прорезями

Для того, чтобы закончить соединение ласточкин хвост, и обеспечить плотное и надежное соединение деталей, на заготовке 2 с помощью стамески аккуратно подрезают грани боков, периодически примеряя шип, и пытаясь его вставить в прорезь. Вставляться шип должен плотно, но без чрезмерных усилий.

Подгоняют детали под размер

Важно! После того, как шип вошел в предназначенное место, следует разъединить детали. Для того, чтобы это сделать, необходимо зажать заготовку 2 в тиски, и при помощи деревянного молотка аккуратно выбить брусок с шипом из прорези, как изображено на рисунке. Если пытаться делать это вручную, можно сломать шип.

Разъединение деталей

В заключении, на поверхность обеих соединяемых частей наносится столярный клей. Детали соединяются между собой и плотно прижимаются с помощью струбцины.

Склеивают части заготовок

Через определенное время, необходимое для застывания клея, деталь очищают от клеевых остатков с помощью стамески. Ручной эксцентриковой шлифовальной машинкой доводят поверхность готовой конструкции до идеального состояния. Конструкция готова.

Заключение

Практика показывает, что соединение ласточкин хвост крепление самое распространенное из надежных деревянных замков в столярном производстве. При правильном изготовлении и надежной склейке оно способно выдержать большие нагрузки на разрыв, удары и вибрацию. Его использовали еще со времен строительства деревянных домов. В старину этот распространенный в столярном и плотницком деле замок с названием ласточкин хвост, называли сковородень.

В настоящее время, этот вид деревянного замка распространен повсеместно во всех странах, в любых видах деревянных соединений.

Видео



Вконтакте

Facebook

Twitter

Мой мир

verstakdoma.ru

Соединение бруса в ласточкин хвост — Всё про бани

Описание

Соединение «ласточкин хвост» — это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Как сделать рубку

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

  • Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
  • По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
  • Обеспечивается герметичность стыка.
  • Рубка аккуратная внешне по сравнению с другими видами создания замков.
  • Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
  • Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

  • Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
  • Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
  • Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Сделать ласточкин хвост своими руками сложно, если работу будет проделывать неопытный мастер. Процесс может занять долгое время, поэтому при отсутствии навыков лучше доверить изготовление специалисту со стажем. Это актуально, если речь идет о топорной рубке, которую, кстати говоря, в современном мире практически не применяют. У нее есть ряд минусов:

  • Низкая скорость работы;
  • Неточное перенесение размеров.

Современные строительные инструменты позволяют обрабатывать брус и бревно с куда более высокой скоростью, чем обычный ручной топор.

Шаблон другого вида ШБЛ-Э тоже позволяет без специальных навыков получить идеальный контур «ласточкиного хвоста».

Мастера с отточенным глазомером способны создавать замки без использования шаблонов, имея в руках только электрическую или бензопилу.

Прежде, чем приступить к непосредственному распилу, нужно определиться с контуром бревна и размерами составляющих элементов замка. Для разного диаметра бревна и величины сторон бруса принимаются индивидуальные, но усредненные размеры «ласточкиного хвоста» (см. картинку и таблицу ниже).

Размеры соединений лапы
Диаметр, мм Размеры, мм
a b c f
140 99 74 49 25
160 113 85 57 28
180 127 95 64 32
200 141 106 71 35
220 156 117 78 39
240 170 127 85 42
260 184 138 92 46
280 198 148 99 49
300 212 159 106 53
320 226 170 113 57
340 240 180 120 60
360 255 191 127 64

Приведенные значения регламентированы ГОСТ 30974-2002, на основании которого и осуществляется изготовление замков по указанному типу в настоящее время. Параметры подобраны таким образом, чтобы получилось максимально герметичное, теплое и крепкое замковое соединение.

Если под рукой не оказалось металлического шаблона как на видео, можно воспользоваться традиционным методом и сделать «хвост» по старинке:

  • 1) Нанести размеры внешнего контура на торец бревна или на бумагу, с которой будет снята проекция;
  • 2) Делать пропил до нужной глубины;
  • 3) Снять наклонную часть на выступе.

(На схеме варианты разметки шаблона).

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

uteplovdome.ru

Как сделать ласточкин хвост своими руками

Деревянное строительство не теряет актуальности в наше время: из бревна по-прежнему возводят дома и бани от эконом до люкс класса. Технологии шагнули далеко вперед и некоторые старые способы изготовления материала были усовершенствованы, но основа осталась неизменной: рубка соединений бруса и бревна по-прежнему осуществляется вручную по разным шаблонам. Далее рассмотрим способ рубки «ласточкин хвост».

Описание

Соединение «ласточкин хвост» — это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Достоинства и недостатки рубки ласточкин хвост

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

  • Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
  • По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
  • Обеспечивается герметичность стыка.
  • Рубка аккуратная внешне по сравнению с другими видами создания замков.
  • Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
  • Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

  • Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
  • Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
  • Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Как сделать рубку

Сделать ласточкин хвост своими руками сложно, если работу будет проделывать неопытный мастер. Процесс может занять долгое время, поэтому при отсутствии навыков лучше доверить изготовление специалисту со стажем. Это актуально, если речь идет о топорной рубке, которую, кстати говоря, в современном мире практически не применяют. У нее есть ряд минусов:

  • Низкая скорость работы;
  • Неточное перенесение размеров.

Современные строительные инструменты позволяют обрабатывать брус и бревно с куда более высокой скоростью, чем обычный ручной топор.

Шаблон ласточкин хвост для бруса – вспомогательное приспособление, которое копирует и обозначает контур будущего изделия, по которому производится спиливание лишних фрагментов бензопилой. В видео мастер рассказывает о том, как пользоваться этим замысловатым предметом:

Шаблон другого вида ШБЛ-Э тоже позволяет без специальных навыков получить идеальный контур «ласточкиного хвоста».

Мастера с отточенным глазомером способны создавать замки без использования шаблонов, имея в руках только электрическую или бензопилу.

Прежде, чем приступить к непосредственному распилу, нужно определиться с контуром бревна и размерами составляющих элементов замка. Для разного диаметра бревна и величины сторон бруса принимаются индивидуальные, но усредненные размеры «ласточкиного хвоста» (см. картинку и таблицу ниже).

Размеры соединений лапы
Диаметр, мм Размеры, мм
a b c f
140 99 74 49 25
160 113 85 57 28
180 127 95 64 32
200 141 106 71 35
220 156 117 78 39
240 170 127 85 42
260 184 138 92 46
280 198 148 99 49
300 212 159 106 53
320 226 170 113 57
340 240 180 120 60
360 255 191 127 64

Приведенные значения регламентированы ГОСТ 30974-2002, на основании которого и осуществляется изготовление замков по указанному типу в настоящее время. Параметры подобраны таким образом, чтобы получилось максимально герметичное, теплое и крепкое замковое соединение.

Если под рукой не оказалось металлического шаблона как на видео, можно воспользоваться традиционным методом и сделать «хвост» по старинке:

  • 1) Нанести размеры внешнего контура на торец бревна или на бумагу, с которой будет снята проекция;
  • 2) Делать пропил до нужной глубины;
  • 3) Снять наклонную часть на выступе.

(На схеме варианты разметки шаблона).

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

«Ласточкин хвост» крепление – одна из разновидностей шипового соединения, используемого для сборки деревянных конструкций. На одной детали выпиливают трапециевидные выступы, на второй – узкие шипы. Благодаря наклону проушин элементы прочно фиксируются даже без использования клея.

Область применения соединения «ласточкин хвост»

Крепление этого типа предназначено для деталей из дерева, а потому используется преимущественно в 2 областях: строительстве и сборки мебели.

Строительство

«Ласточкин хвост» был изобретен когда еще не было столярных клеев и крепежей. До сих пор применяется при возведении деревянных домов, бань и прочих строений ввиду надежности и прочности фиксации элементов, способности придать конструкции необходимую жесткость. С его помощью соединяют профилированный брус или бревно в венцы сруба. Места стыка так плотно прилегают друг к другу, что теплопотери в готовом доме минимальны.

Производство мебели

Наиболее часто данный тип крепления применяют в столярном деле для соединения частей выдвижных ящиков, выполненных из массива дерева или фанеры, а также:

  • столов;
  • шкафов;
  • этажерок;
  • полок;
  • шкатулок;
  • сундуков и для другой мебели.

Конструктивные особенности и преимущества соединения

  1. Устойчивость к деформации. Дерево в местах соединения меньше подвергается естественным изменениям под воздействием повышенной влажности или, наоборот, сырости.
  2. Экономия материала. Древесных отходов при создании подобного типа соединения намного меньше, чем при других способах.
  3. Обеспечение высокой прочности. Не требуется дополнительный крепеж.
  4. Низкая стоимость. Для сборки конструкции не нужно покупать саморезы, гвозди, скобы.
  5. Возможность создания ровного угла сруба, что позволяет обшить готовое строение панелями, сайдингом или другим облицовочным материалом.
  6. Эстетичность. Крепление подобного типа отличается декоративностью, а потому не требует маскировки декоративными накладками.

Технология соединения деталей с применением «ласточкиного хвоста» своими руками

Чтобы своими руками выполнить данный крепеж , необходимо точно спроектировать размеры шипов и выемок, принимая во внимание нагрузку на детали и некоторые другие факторы. Для облегчения работ можно использовать готовые шаблоны, чертежи.

Для работы потребуются:

  • реймус;
  • стамеска;
  • угольник столярный;
  • киянка;
  • малка;
  • лобзик;
  • обушковая пила;
  • карандаш.

Что нужно учитывать при проектировании соединения

При создании чертежа следует просчитать расстояние между шипами. Наибольшую прочность обеспечивают шипы, расположенные на равных промежутках друг от друга. Однако для выпиливания элементов потребуется много времени. Чаще всего используют схему 2 к 1 или 3 к 1 – этого вполне достаточно, чтобы надежно закрепить элементы.

Также важно определить угол наклона шипов. Для мягких пород древесины используют пропорции 1:6, чтобы предотвратить деформацию, для твердых – 1:8.

Разметка

Должна быть произведена максимально точно – от этого зависит прочность соединения. Для работы потребуются угольник и малка. Чтобы облегчить задачу, можно воспользоваться специальным шаблоном. Существуют разные виды, предназначенные для создания углов разных размеров в зависимости от твердости древесины.

Работу начинают с разметки и выпиливания стороны, на которой будут расположены шипы. Впоследствии она будет использоваться для переноса чертежа на сторону, где находятся шипы.

С помощью реймуса чертят линию заплечиков, наносят их на все 4 стороны. Используя шаблон или столярный угольник с малкой, намечают контуры шипов на торце, потом на лицевой и тыльной сторонах детали. Участки доски, которые нужно удалить, помечают крестиком.

Вырезание пазов

Выпиливают пазы с помощью обушковой пилы. Сначала делают ровные пропилы до черты заплечиков. Чтобы избежать кривизны, полотно нужно держать перпендикулярно торцу, а рукой водить равномерно, без резких движений.

Когда все пропилы сделаны, нужно удалить отходы. Для этого лобзиком выполняют горизонтальный срез на участках, помеченных крестиком. Зачистить место выпила можно стамеской.

Когда первая деталь выполнена, переходят ко второй. Сперва делают разметку «ласточкиного хвоста» на ней.

Вторую деталь размечают реймусом, располагают горизонтально. Прикладывают перпендикулярно к ней первую в месте соединения, контролируя по линии заплечиков.

Карандашом намечают контуры шипов, помечают секции, которые требуется удалить. Выпиливают обушковой пилой, причем полотно должно идти не строго по линии разметки, а на 1 мм выше, чтобы оставался небольшой запас. После убирают излишки древесины стамеской. Этот этап требует наибольшей точности.

Лобзиком и стамеской убирают отходы.

Сборка и фиксация

Прикладывают детали друг к другу так, чтобы шипы вошли в пазы. С помощью мягких постукиваний киянкой собирают конструкцию. Если все сделано верно, элементы будут плотно прилегать друг другу, не оставляя свободного пространства. Если что-то мешает, определяют проблемный участок и убирают излишки древесины стамеской.

С помощью ласточкиного хвоста можно прочно соединить деревянные элементы. При желании можно сделать крепление самостоятельно, однако если опыт отсутствует, желательно сначала попрактиковаться на досках, и только после этого переходить к выпиливанию мебельных деталей или бруса.

Считается, что замок «в ласточкин хвост» имеет морские корни, в ласточкин хвост выполнялось крепление судов с деревянным корпусом. Такое соединение оказалось наиболее устойчивым к намоканию древесины и разнонаправленным нагрузкам, вызванным волнением моря. Основным преимуществом технологии стала надежная стыковка деревянных деталей без применения дополнительного крепежа, надежность крепления обеспечивает замок оригинальной трапециевидной формы. В составе инструмента судовых плотников имелась специальная пила с названием «ласточкин хвост».

Традиционно на Руси венцы сруба укладывались «в чашу», такое сцепление вырубалось топором. С появлением добротного столярного инструмента, сруб стали укладывать «в лапу», соединение имело прямоугольный шип. Дальнейшим усовершенствованием этого замка стало использование шипа «ласточкин хвост» с трапециевидным профилем.

Технология ласточкин хвост для крепления бруса стала основной в промышленном домостроении, типоразмеры и особенности соединения определены ГОСТ 30974-2002. Введение стандарта создало благоприятные условия для развития малоэтажного домостроения, отечественные деревянные дома промышленного производства по качеству не уступают финским образцам.

Стандартом установлены виды столярного соединения в ласточкин хвост:

  • Соединение «в лапу»;
  • Глухой «сковородень»;
  • Открытый «сковородень»;
  • Скрепление трапециевидной шпонкой.

Отличительной особенностью этих типов крепления является конструкция шип-паз, имеющая трапециевидную форму с прямым основанием.

Соединение «в лапу»

Крепеж бруса «в лапу» – самый простой способ постройки сруба, надежное сцепление обеспечивает шип трапецеидальной формы, который вырубают в торцевой части каждого ряда венца. Правильно сделанный и собранный замок надежно фиксирует венцы сруба во всех плоскостях. Крепление является универсальным, используется для возведения сруба из бруса и оцилиндрованных бревен, соединение «в лапу» чаше всего используют при строительстве под усадку.

Конструкцию отличает отсутствие торцов, выступающих за углы строения, такой замок называют «чистый угол». Шип в такой конструкции является несущим элементом и несет основную нагрузку. Для постройки сруба в «чистый угол», рекомендуется использовать брус максимальных типоразмеров, со стороной не менее 250 мм.

Выполнить крепеж ласточкин хвост своими руками достаточно сложно, чтобы избежать ошибок применяют полноразмерный шаблон шипа ласточкин хвост для бруса, образец можно вырезать из жести или плотной бумаги. Шаблон прикладывают к торцу и обрисовывают, границы пропилов намечают с помощью молотка и стамески. Пропилы делают ручной циркулярной пилой. Проще всего делать наклонные пропилы через 10-15 мм, обрезь отжать топором и подчистить стамеской.

Достоинством технологии является возможность работать с пиломатериалом естественной влажности, в этом случае шип делают с припуском в 5-7%. Припуск приведет к образованию зазоров между венцами, которые в процессе усадки устранятся естественным путем.

Недостатки и особенности соединения в ласточкин хвост:

  • «Чистый угол» имеет сквозные щели, которые со временем могут расширяться;
  • Сруб не имеет замкнутых венцов, на каждой стене кладка сдвинута на полбруса, конструкцию необходимо усиливать нагелями;
  • Углы строения имеют непрезентабельный вид и не украшают фасад;
  • Застройщик ограничен в выборе типоразмера пиломатериала.

По технологии сруб в ласточкин хвост строят загородные дома эконом-класса, бани и хозяйственные постройки, такое строительство малозатратное и доступно массовому застройщику.

Глухой сковородень

Такой способ в строительной практике позволяет в полной мере использовать преимущества трапециевидного крепления, особенностью является потайное Т-образное соединение паз-шип. Размер шипа не превышает полбруса и полностью утоплен в тело бруса. Угол дома, собранный по такой технологии, получил название «теплый угол». Замок обеспечивает надежное сцепление в венец без сквозных щелей, при обработке строительным герметиком создает полностью герметичное пространство. Таким же способом наращивают брус, если его длина меньше длины стены.

Запиливание профиля выполняют по чертежу с использованием циркулярной и обушковой пилы. Прямоугольную заготовку под шип и паз вырезают циркуляркой, заданную форму придают специальной ручной пилой. Для нарезки паза можно использовать ручную фрезу, рабочее место легко оборудовать самостоятельно.

Преимущества технологии крепления глухой «сковородень»:

  • Улучшенная теплоизоляция строения;
  • Можно использовать пиломатериал любых типоразмеров;
  • Замок «спрятан», фасад приобретает привлекательный вид;
  • При строительстве можно использовать брус с профилем меньшего размера;
  • Обеспечивает экономное использование строительного материала.

Основной особенностью является повышенное требование к влажности древесины – пиломатериал должен иметь влажность не более 20%. Технология широко применяется производителями готовых домов «под ключ».

Открытый сковородень

Этот способ используют при сооружении внутренних перегородок из бруса, укладке лаг для пола и потолочных перекрытий. Паз выпиливается на всю ширину бруса. Замок напоминает соединение «в лапу» в Т-образном варианте и обеспечивает фиксацию конструкции в горизонтальной плоскости. Данное крепление отличается простотой, может быть вырезано циркулярной пилой и обработано стамеской.

Упрощенным вариантом замка сковороднь является профиль в форме прямоугольной трапеции, крепеж называют полусковороднем. Такое крепление разработано для более влажной древесины и пользуется популярностью у индивидуальных застройщиков.

Скрепление трапециевидной шпонкой

Дальнейшее развитие схема соединения в ласточкин хвост, получила в шпоночном скреплении. Шпонка в виде бабочки, образованной двумя трапециевидными формами, изготавливается из древесины твердых пород. Паз нарезают на современных фрезерных станках. У шпоночного соединения в ласточкин хвост размеры крепления минимизированы, но такая конструкция обеспечивает надежное крепление деревянных конструкций любой сложности, позволяет поставить производство изделий из дерева на поток.

Особенности шпоночной технологии:

  • Требует точной обработки древесины с применением современной техники и приспособлений;
  • Минимизирует расход ресурсов и материала;
  • Сохраняет привлекательный вид текстуры древесины;
  • Позволяет изготавливать деревянные конструкции любой сложности.

Скрепление шпонкой применяется производителями готовых деревянных домов из дорогостоящего клееного бруса и позволяет реализовать самые сложные проекты домов.

Заключение

Соединения бруса в ласточкин хвост в домостроении является надежным способом скрепления деревянных деталей. С появлением современного столярного инструмента эта технология стала доступной для массового применения. Такое крепление широко используется при оформлении интерьера и изготовлении малых архитектурных форм. В миниатюрном исполнении подобный крепеж применяется при производстве мебели.

crast.ru

Ласточкин хвост своими руками

Деревянное строительство не теряет актуальности в наше время: из бревна по-прежнему возводят дома и бани от эконом до люкс класса. Технологии шагнули далеко вперед и некоторые старые способы изготовления материала были усовершенствованы, но основа осталась неизменной: рубка соединений бруса и бревна по-прежнему осуществляется вручную по разным шаблонам. Далее рассмотрим способ рубки «ласточкин хвост».

Описание

Соединение «ласточкин хвост» — это разновидность рубки «в лапу». Замок представляет собой пересечение расположенных перпендикулярно друг другу вырезанных окончаний бревна, верхняя и нижняя грань которого скошены к внутренней стороне. Форма одного элемента напоминает очертания ласточкиного хвоста, откуда и пошло название.

Уклон горизонтальных плоскостей наделяет замок большей прочностью, чем прямая рубка «в лапу». При усадке дерева происходит уменьшение объема выступающих элементов, которые, увеличивая силу трения, усиливают крепление.

Достоинства и недостатки рубки ласточкин хвост

Крепление бруса «ласточкин хвост» обладает целым рядом преимуществ:

  • Отсутствие угловых выступов как при традиционной рубке «в чашу». Это позволяет делать обшивку бревна и бруса беспрепятственно по всему периметру стен.
  • По сравнению с рубкой «в лапу» «ласточкин хвост» обладает крепким замком и конструкция является устойчивой и надежной.
  • Обеспечивается герметичность стыка.
  • Рубка аккуратная внешне по сравнению с другими видами создания замков.
  • Монтаж бревен и замка не требует специальных навыков, алгоритмов и дополнительных крепежных элементов.
  • Относительная экономичность работ по созданию выемок, что снижает затраты на строительство.

На что следует обратить внимание при выборе «ласточкиного» хвоста:

  • Сложность создания вырубки для неопытного человека. Это тот тип соединения, подготовку которого должен производить профессионал.
  • Наклонные соединения благоприятствуют прохождению дождевой воды внутрь замка, что способно вызвать гнилостные процессы в древесине и развитие плесени. Во избежание этого явления углы тщательно гидроизолируют и обшивают с внешней стороны.
  • Углы – мостики холода. Чтобы в помещении было тепло, их необходимо обкладывать теплоизоляционными материалами.

Недостатки рубки «в ласточкин хвост» легко устраняются на этапе строительных работ, поэтому не следует их бояться и отказываться от сруба такого типа.

Как сделать рубку

Сделать ласточкин хвост своими руками сложно, если работу будет проделывать неопытный мастер. Процесс может занять долгое время, поэтому при отсутствии навыков лучше доверить изготовление специалисту со стажем. Это актуально, если речь идет о топорной рубке, которую, кстати говоря, в современном мире практически не применяют. У нее есть ряд минусов:

  • Низкая скорость работы;
  • Неточное перенесение размеров.

Современные строительные инструменты позволяют обрабатывать брус и бревно с куда более высокой скоростью, чем обычный ручной топор.

Шаблон ласточкин хвост для бруса – вспомогательное приспособление, которое копирует и обозначает контур будущего изделия, по которому производится спиливание лишних фрагментов бензопилой. В видео мастер рассказывает о том, как пользоваться этим замысловатым предметом:

Шаблон другого вида ШБЛ-Э тоже позволяет без специальных навыков получить идеальный контур «ласточкиного хвоста».

Мастера с отточенным глазомером способны создавать замки без использования шаблонов, имея в руках только электрическую или бензопилу.

Прежде, чем приступить к непосредственному распилу, нужно определиться с контуром бревна и размерами составляющих элементов замка. Для разного диаметра бревна и величины сторон бруса принимаются индивидуальные, но усредненные размеры «ласточкиного хвоста» (см. картинку и таблицу ниже).

Размеры соединений лапы
Диаметр, мм Размеры, мм
a b c f
140 99 74 49 25
160 113 85 57 28
180 127 95 64 32
200 141 106 71 35
220 156 117 78 39
240 170 127 85 42
260 184 138 92 46
280 198 148 99 49
300 212 159 106 53
320 226 170 113 57
340 240 180 120 60
360 255 191 127 64




Приведенные значения регламентированы ГОСТ 30974-2002, на основании которого и осуществляется изготовление замков по указанному типу в настоящее время. Параметры подобраны таким образом, чтобы получилось максимально герметичное, теплое и крепкое замковое соединение.

Если под рукой не оказалось металлического шаблона как на видео, можно воспользоваться традиционным методом и сделать «хвост» по старинке:

  • 1) Нанести размеры внешнего контура на торец бревна или на бумагу, с которой будет снята проекция;
  • 2) Делать пропил до нужной глубины;
  • 3) Снять наклонную часть на выступе.

(На схеме варианты разметки шаблона).

Особенности соединения бруса «в ласточкин хвост»

Готовый сруб прежде, чем отправить на сборку, обрабатывают антисептиками и дают хорошо высохнуть. Эта мера позволит снизить риск возникновения неприятных последствий при возможном намокании древесины.

Сама укладка не требует выполнения каких-то особенных мероприятий: бревна собирают согласно схеме по номерам. Плюс сруба с подобным соединением заключается в плотном прилегании составляющих элементов. Брёвна нужно укладывать друг на друга, дополнительно используя гидроизоляционные прокладки, например, рубероид или его современные полимерные аналоги. Уплотнение швов льном-джутом делают только после окончания строительства.

Возможна укладка бревен параллельно с уплотнительным материалом. В таком случае необходимо выбирать качественно подготовленные деревянные заготовки, чтобы при усадке и усушке не вскрылись новые трещины и зазоры, которые все равно придется изолировать.

Через некоторое время бревна рассыхаются, в том числе и замок, который является мостиком холода. Чтобы тепло из помещений не улетучивалось, важно вовремя законопачивать образующиеся зазоры и утеплять углы любыми современными утеплителями. Для внутренней отделки профессионалы рекомендуют использовать плиты минеральной ваты.

Внешние углы желательно тщательно гидроизолировать обшивкой, например, сайдингом. Он защищает брус от любых негативных воздействий окружающей среды.

stroikadialog.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
