Способы соединения бруса и бревен
Рассмотрим основные способы соединения бруса и бревен
Постройка деревянной бани начинается со сруба. Многие не решаются возводить сруб самостоятельно, не зная, как выполнить соединение бревен. Вопреки сложившемуся мнению, это не сложно, главное – правильно выбрать способ соединения. Возведение бревенчатого и брускового сруба имеет свои особенности, и виды соединения дерева у них разные.
Сруб из бревна
Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.
Видео — угловые соединения в доме из бруса
Соединение бревен «в чашу» и «в охлоп»
Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна — чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».
Схема соединения в в чашу и вохлоп
Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.
Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.
Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.
Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.
Основные типы соединений бревен в Русскую, Канадскую чашу + Технологии замковых соединений
Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.
Соединение бревенчатого сруба «в охряп»
Переходный вариант рубки называется «в охряп». Бревна соединяют не с помощью чаши, вырубаемой в одном из бревен, а с помощью прямых выемок сверху и снизу каждого бревна, но торцы бревен при этом выходят за пределы стыковки.
Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»
Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.
Угловое соединение бревен без остатка
Сруб из бруса
Брусковые срубы имеют более аккуратный вид, они проще в сборке, но менее теплые. Соединение бруса может быть как угловое, так и продольное – при недостаточной длине бруса. Угловое брусовое соединение, как и в случае с бревенчатым срубом, можно выполнить несколькими способами.
Соединение сруба из бруса «в обло»
Этот способ соединения выполняют с помощью замочных пазов, одно-, двух- и четырехсторонних. В первом варианте в верхней части каждого бруска выбирается паз строго по ширине бруса. Двухсторонний замок предусматривает выборку двух пазов – сверху и снизу, ровно на 1/4 сечения бруса. Четырехсторонний замок предполагает уже четыре паза – с каждой стороны бруска. Сборка сруба из профилированного бруса облегчается его точными размерами и выполняется довольно быстро.
Видео — сращивание бруса по длине
Видео — соединение бруса в Обло
Соединение сруба из бруса «в лапу»
При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.
Соединение «ласточкин хвост»
Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.
Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.
Советуем почитать про нижнюю обвязку каркасного дома.
Видео — соединение бревен ласточкин хвост
Соединение бревен в срубе. Виды и достоинства соединений
Перед тем, как принять решение о строительстве деревянного дома из бревна, или бруса необходимо знать, или хотя бы ознакомится с технологиями операций, необходимых при возведении сруба. Такие знания будут очень полезны, не только для сборки дома из готовых бревен самостоятельно, но и для технического контроля выполнения работ специалистами, приглашенными по устному, или письменному договору-обязательству. В нашей статье, все механизмы и способы сборки деревянной конструкции дома, описаны простым, понятным каждому, языком, без применения непонятных терминов, и рекомендаций, которые очень часто на практике, очень сложно применить, по описанию, у других источников.
Итак, начнем свой «ликбез» с простых азов. Первое правило, при сборке деревянного бруса гласит о том, что необходимость в соединении бревен, при сборке деревянного сруба, возникает при рубке топором угловых стыков и при наращивании бревен сруба по всех длине, когда размеры задуманного здания превышают длину бревен, имеющихся в наличии.
Соединять углы сруба можно двумя проверенными способами: с остатком и без остатка.
Технология углов без остатка выгодна тем, что расход материала будет значительно меньшим, так как на каждое бревно не надо выпускать, по полметра лишней древесины. Углы сруба в таком варианте очень ровные и имеют хороший эстетический вид. Но мы рекомендуем собирать срубы с остатком. В расходе материала это добавит процентов двадцать пять лишних затрат, но и устойчивость деревянного сруба при таком соединении значительно возрастает. Плюсы такого соединения, заключаются в хорошей технологической защите углов сруба от порывов ветра, атмосферных осадков, и низких температур.
Соединения с остатком бывают нескольких вариантов. Мы рекомендуем использовать несколько проверенных временем способов: в обло, в охряп и в охлоп. Самым простым является соединение в обло. При таком соединении в верхней части бревна топором, или электроинструментом вырубается округлая чаша «обло». В эту чашу укладывается очередное бревно стены, или фронтона сруба и так до самой кровли. Соединения углов в обло также можно производить несколькими способами. Самые распространенные из них в полдерева, в курдюк, или в способ заваленного гребеня.
Фото — отличная технология прочного соединения бревен в срубе.
Чашу в полдерева выполнить достаточно легко. При таком соединении, для достижения большей плотности укладки, в верхней части каждого бревна, кроме круглой чаши вырубают стамеской еще и продольный паз, который очень часто называют укладочным пазом. При укладке следующего венца обязательно, в такой паз, необходимо уложить прокладку из льна или полосы джута. Если этого не сделать, при усадке могут образоваться технологические зазоры, через которые в дальнейшем, в помещение сруба будет поступать холодный воздух. Многие строители срубов игнорируют эти требования, в целях экономии времени, и набивают зазоры мхом после полной сборки сруба. Но такое утепление будет только поверхностным и не сделает зазоры достаточно утепленными.
Второй вариант сборки предусматривает вместо продольного паза небольшой гребень овальной формы. Этот гребень повторяет контуры продольного укладочного паза, который вырубается не сверху бревна, а внизу. Такой способ обеспечивает большую устойчивую конструкцию сруба и делает его хорошо защищенным от ветра.
Самое сложное соединение угла обло, соединения в курдюк. В этом варианте к овальному гребню на дне вырубленной чаши, вырубают стамеской, еще и дополнительный выступ, который располагается вдоль бревна и поперек чаши. В нижней части чаши, поперек продольного паза вырубают выемку, в которую при укладке бревна и входит вырубленный курдюк.
Соединение угла в охлоп, повторяет полностью описанные выше технологии, но имеет отличие в том, что полукруглая чаша вырубается в бревне не в верхней части бревна, а в нижней. При такой сборке сруба верхнее бревно накатывается на подготовленный заранее угол, как бы прихлопывая сверху уложенный ранее венец, поэтому и название такой сборки в охлоп.
Соединение бревен в перерубах в канадской рубке
Проблема сруба из бревна: длина стены более 6 метров
Решение: соединение бревен в перерубах с помощью металлических оцинкованных стяжек
Очень часто проект дома предусматривает большую длину стен, например 9, 12 и более метров. Чтобы построить дом с такой длиной стены, надо, во-первых, найти бревно такой длины с минимальным перепадом в диаметре, что большая редкость, во- вторых, такой негабарит необходимо перевозить специализированным транспортом, что очень дорого. Таким образом, стоимость транспортировки бревна более 6 м экономически невыгодна.
Наши предки придумали как выйти из такой ситуации. Они соединяли бревно в перерубах по методу сращивания «ласточкин хвост». Место соединения бревен закрывается верхним венцом, поэтому создается впечатление использования одного целого бревна для всей стены. Соединение бревна методом «ласточкин хвост» имеет недостатки: со временем бревно высыхает и его надо подклинивать, что уже невозможно сделать. В результате образуются зазоры, конструкция дома теряет жесткость, стены могут «поплыть».
Другое решение — это использование металлических скоб. Но такая конструкция тоже не оправдывает себя, так как площадь зуба скобы мала, а нагрузка велика, бревно продавливается скобой и жесткость конструкции опять нарушается.
Самым надежным и лучшим способом соединения бревен стало соединение металлическими оцинкованными стяжками.
Рис. Стыковка бревен металлическими оцинкованными шпильками
Вот так это выглядит на конкретном примере:
В соединении бревен применяется металлическая оцинкованная шпилька с резьбой на обоих концах длиной около метра. На бревнах делается продольный пропил и два треугольника в форме призмы, в которые и укладывается шпилька с одетыми оцинкованными шайбами увеличенной площади и накрученными гайками. Вся конструкция стягивается один раз и не требует дополнительного обслуживания. Оцинкованный метал практически не дает окислений и не вызывает поражение древесины. В сравнении со скобами, оцинкованные шайбы дают большую площадь соприкосновения с древесиной и не продавливают ее.
Решение других проблем срубов из бревна
Для получения более подробной информации:
Звоните: +7(343)383-51-14
Пишите: [email protected]
Или приезжайте в гости: контакты
Мы расскажем и покажем больше!
Способы соединения бруса и бревен
Строить стены бани из бревен или бруса – дело не сложно, важно только знать технологию соединения строительного материала. Причем для бревен и для профилированного бруса она – совершенно разная. А разобраться во всех тонкостях поможет эта статья.
Итак, каким бывает соединение бревен и бруса? Всего двух видов: в длину, когда размер стандартного изделия оказался недостаточным, и при рубке углов – более сложные варианты.
Способ соединения бревен
Издавна бани строились только из бревна, а потому технология их соединения достаточно древняя и проверенная веками. А соединяться бревна могут двумя основными способами – без остатка и с остатком. В первом случает углы бани получатся идеально ровными, но куда красивее выглядит второй способ – когда бревна немного выступают за стену, что смотрится, конечно, куда красивее.
Но и выходит более затратно – ведь бревна придется использовать на целых полметра больше, чем в первом способе. Хотя углы «с остатком» куда лучше защищены от дождя и ветра и куда устойчивее.
Итак, с остатком бревна соединяются в таких четырех вариантах.
«В обло», или «в чашу»
Метод «в чашу» — самый простой и древний. Для этого в верхней части бревна нужно вырубить округлую чашу – что и означает на древнем языке «обло». Туда вкладывается поперечное бревно с такой же чашей. Причем делать это можно еще в трех вариантах: в курдюк, в полдерева и в виде заоваленного гребеня.
Издавна бани строили методом «чаши в полдерева» — это самый простой способ. А чтобы укладка получилась плотной, в верхней части бревен дополнительно вырубается продольный паз – укладочный. Его еще заполняют утеплителем (льноватином чаще) и сверху кладут второе бревно. А, чтобы стена была устойчивой, при сборке каждое укладываемое бревно соединяется нагелем с нижним – это деревянная шпонка прямоугольного или круглого сечения.
Рубка в курдюк – самая сложная. Кроме специального гребня, на самом дне чащи делается дополнительный выступ, который располагается вдоль бревна и точно поперек дна чаши.
В третьем варианте бревна соединяются с гребнем обвальной формы – он должен в точности повторить очертания укладочного паза, потому рубится он не сверху бревна, а снизу – такой сруб прекрасно переносит даже сильные ветра.
«В охлоп», или «в сибирскую чашу»
Этот способ похож на рубку в чашу, только теперь она вырубается в нижней части бревна. Т.е. бревно как бы накатывается на подготовленный угол прихлопывает нижний венец, отчего и говорят – в охлоп.
«В охряп»
Рубка «в охряп» тем отличается от охлопа, что и внизу, и сверху бревна делаются специальные прямые выемки – ровно на четверть диаметра. По сути, этот метод находится где-то в промежутке между обычными углами и углами «в лапу».
«В лапу»
Рубка «в лапу» — это, по сути, то же самое, что и «в охряп» — только бревна здесь, которые выступают за плоскость стены, лишены торцевой части. Так сам угол получается без остатка, а чтобы вся конструкция была надежной, на концах бревен оставляются специальные гнезда и шипы – присек. Правда, такая стена продуваться будет нехило, а потому во время ее возведения нужно сделать горизонтальные плоскости врубки наклонными – сразу по двум направлениям. Вот это уже будет называться «ласточкиным хвостом» — т.е. шипы между соседними бревнами прочно сцеплены друг с другом – за счет наклонных плоскостей.
Способы соединения бруса
А вот строительство из бруса – дело новое, и, по сути, свою технологию позаимствовавшее из бревен. Итак, давайте рассмотрим угловое соединение бруса:
«В обло»
Это соединение совершается за счет замочных пазов – однострочных, двусторонних и четырехсторонних. В первом случае в каждом бруска делается надпил в виде поперечного паза, который выполняется только с верхней стороны и по ширине совпадает с поперечным сечением бруса. Именно по этой технологии всегда делается соединение профилированного бруса, который имеет строго определенные параметры.
В случае с двухсторонним замковым пазом пропилы делать нужно и сверху, и снизу, и глубина каждого должна равняться четверти от высоты самого бруса. А вот в третьем варианте пропилы делаются сразу с четырех сторон – такое соединение бруса напоминает детский конструктор – настолько просто оно выполняется.
В «лапу»
Соединение бруса «в лапу» делается в таких трех вариантах: встык, на коренных шипах, на шпонках. Самой простой – первый вариант.
Соединение бруса в стык производится при помощи металлических пластин со скобами или гвоздями, и насколько качественным получится угол, зависит от того, насколько идеально ровными были торцы стыкуемых брусьев. Но все равно – это не лучший вариант, и совершенно не подходящий для бани.
А вот шпонки – это специальный вкладыш из самых твердых пород дерева, который не дает всей стене двигаться. Самые лучшие шпонки – косые, хотя и самые сложные.
Наиболее популярный на сегодняшний день вариант строительства бани – соединение бруса в коренной шип, когда делается паз в одном из брусьев, а в другом – вертикальный шип. Это – самое надежное соединение.
Только вот в процессе монтажа нужно будет заложить в паз льно-джутовое полотно для улучшенной теплоизоляции сруба, а после укладки каждого венца нужно будет в угол забивать деревянный круглый нагель.
В «ласточкин хвост»
Эта конструкция – самая надежная. Соединение бруса «ласточкин хвост» производится с помощью шипа трапециевидной формы и изготовлением таких же очертаний паза на торце соединяемого бруса.
Это – самые основные виды соединения бруса. Есть и другие – прогресс идет, и строители всегда ищут способы стройку облегчить, но качество при этом не потерять. Возможно, в недалеком будущее и продольное соединение бруса, и угловое станет похоже не сборку детского «лего».
Соединение бревен и бруса в углах: способы и схемы, фото, видео
Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.
Независимо от того, из чего складывается сруб, есть два типа соединений углах:
- с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
- или без остатка.
При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.
Угол в срубе может быть с остатком или без
Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.
Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.
С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.
Содержание статьи
- 1 Соединение бревен в углах с остатком
- 1.1 Сруб в чашу
- 1.2 Соединение в охряп
- 2 Рубка бревна с углами без остатка
- 2.1 Угол «в лапу»
- 3 Стыковка бруса с остатком
- 4 Соединение бруса в углу без остатка
- 5 Как соединить бус в длину
Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.
Сруб в чашуКак уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».
Разметка чаши верхней и нижней
По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.
Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.
Виды чаши для соединения бревен в углах
Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.
Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.
Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже. Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.
Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.
Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.
Соединение в охряпЭтот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.
Бревно в охряп
Рубка бревна с углами без остаткаКак уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.
Угол «в лапу»Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

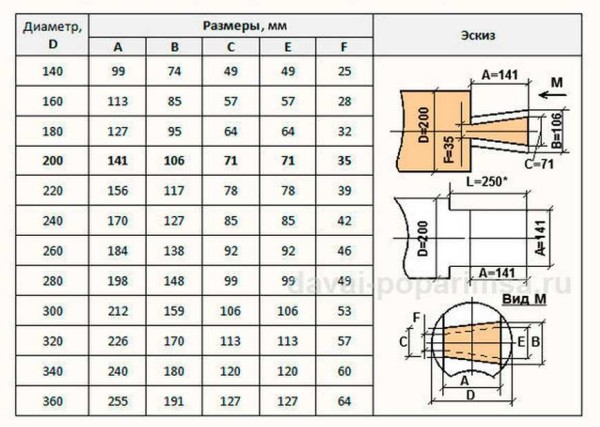

Таблица размеров соединения в лапу для разных диаметров бревен
Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).
Соединение бревна без остатка. Угол в лапу
Порядок работ такой:
Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.
Стыковка бруса с остаткомСамый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».
Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп
Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.
Соединение бруса в углу без остаткаЕсть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.
Стыковка бруса в углу без остатка: в полдерева и в лапу
Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном — для возведения хозяйственных построек.
Простое соединение встык происходит с чередованием. Так угол получается более про
Подробнее о торцевом соединении бревен в срубе по длине
В отличие от строительства из кирпича и газобетона, мы не можем возводить единую цельную стену из бревна, так как ограничены его длинной в 6 метров. Да, конечно, можно потрудиться и поискать брёвна длинной 8-12 метров, но готов ли будет заказчик заплатить за них, ведь это не дешевое удовольствие.
Как соединить брёвна, чтобы получить сплошную стену и надежный деревянный сруб?
Существуют различные способы стыковки брёвен. Одним из таких способов является «ласточкин хвост», который применяли в строительстве бревенчатых домов наши деды и прадеды (рис 1). Этот способ соединения имеет как положительные, так и отрицательные стороны. Соединение брёвен производится внутри переруба, благодаря этому, сам стык не виден.
Используя такое соединение, визуально мы получаем эффект цельной стены и полное ощущение использования цельного бревна вдоль всей стены. Основным недостатком соединения «ласточкин хвост» является его ненадёжность (рис.2).
Применяя данный способ соединения, мы обрекаем себя на дополнительные работы, которые со временем необходимо будет производить, а конкретно, соединение придётся подклинивать, а если этого не делать, то наш собранный сруб начнет деформироваться, так же снизится плотность угловых соединений сруба, что в конечном итоге приведёт к возникновению щелей.
В настоящее время есть очень популярный способ стыковки брёвен, которым пользуется огромное количество бригад — это соединение стальными скобами (рис 3). Мы считаем, что стыковку и фиксацию брёвен стальными скобами используют новички, ну или строительные компании, попросту не знающие технологии строительства бревенчатых домов.
Вбивая скобу в дерево, мы нарушаем его структуру, нанося механические повреждения, при этом в тех местах, где скоба вошла в дерево, образуется мощное напряжение.
Стоит отметить ещё один не мало важный факт, металл подвержен коррозии, и ,спустя какое-то время, наша железная скоба покроется ржавчиной, в результате мы получим ржавые скобы и пораженную древесину.
Какое же соединение бревен в срубе по длине использует компания «Древо»?
Всё очень просто, как говориться, «мы не изобретали велосипед», а просто взяли и позаимствовали технологию стыковки брёвен специальной стальной стяжки.
Стальная стяжка представляет собой оцинкованную шпильку длинной в 25 — 50 см. На шпильке с обеих сторон нарезана резьба (рис 4).
На стыковочных брёвнах выпиливается паз, в который монтируется шпилька, (рис 5).
Дополнительно выпиленные расширения паза в виде треугольника или круга позволят нам накрутить на шпильку шайбы с гайками, затянув их с обеих сторон, мы сможем плотно прижать друг к другу стыкуемые брёвна.
После того как соединение будет готово, рекомендуем его обработать антисептирующим средством.
Cоединение бревен в срубе по длине при помощи металлической стяжки не требует какого-либо дальнейшего ухода, подобное соединение монтируется раз и навсегда.
Стальная стяжка имеет оцинкованую поверхность и не подвержена корозии, соответственно древесина останется целой и невредимой. Само соединение стяжки будет закрыто перерубом (рис 6).
Способы соединения бруса и бревен — рассмотрим основные технологии
Читайте также:
Способы соединения бруса и бревен — рассмотрим основные технологии
Постройка деревянной бани начинается со сруба. Многие не решаются возводить сруб самостоятельно, не зная, как выполнить соединение бревен. Вопреки сложившемуся мнению, это не сложно, главное – правильно выбрать способ соединения. Возведение бревенчатого и брускового сруба имеет свои особенности, и виды соединения дерева у них разные.
Сруб из бревна
Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.
Видео — угловые соединения в доме из бруса
Соединение бревен «в чашу» и «в охлоп»
Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна — чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».
Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.
Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.
Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.
Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.
Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.
Соединение бревенчатого сруба «в охряп»
Переходный вариант рубки называется «в охряп». Бревна соединяют не с помощью чаши, вырубаемой в одном из бревен, а с помощью прямых выемок сверху и снизу каждого бревна, но торцы бревен при этом выходят за пределы стыковки.
Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»
Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.
Сруб из бруса
Брусковые срубы имеют более аккуратный вид, они проще в сборке, но менее теплые. Соединение бруса может быть как угловое, так и продольное – при недостаточной длине бруса. Угловое брусовое соединение, как и в случае с бревенчатым срубом, можно выполнить несколькими способами.
Соединение сруба из бруса «в обло»
Этот способ соединения выполняют с помощью замочных пазов, одно-, двух- и четырехсторонних. В первом варианте в верхней части каждого бруска выбирается паз строго по ширине бруса. Двухсторонний замок предусматривает выборку двух пазов – сверху и снизу, ровно на 1/4 сечения бруса. Четырехсторонний замок предполагает уже четыре паза – с каждой стороны бруска. Сборка сруба из профилированного бруса облегчается его точными размерами и выполняется довольно быстро.
Видео — сращивание бруса по длине
Соединение сруба из бруса «в лапу»
При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.
Соединение «ласточкин хвост»
Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.
Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.
