устройство и виды монолитных оснований

Правила и нормы строительных работ прописываются в таких документах, как Снип – это сборка всех необходимых требований к совершению постройки архитектурного объекта. Если вы решили возводить сооружение, то должны строго придерживаться прописанных положений свода. Помимо правил, Снип, содержит информацию об определениях работ и составляющих их элементов. Так, исходя из документов, ленточный фундамент – это основание постройки, которое предназначено для возведения на непромерзающих глиняных почвах. В нашей статье мы и поговорим о требованиях к данному объекту дома.

Определение по Снип

снип фундаменты ленточные

Правила и нормы строительных работ прописываются в таких документах, как Снип

Ленточные основания способны переносить достаточно высокое давление, благодаря чему могут применяться при строительных задачах для массивных каменных зданий. Его огромный плюс – это не склонность к различным видам деформаций. Снип свидетельствует о принадлежности этого фундамента для архитекторских проектов, которые имеют подвальное или цокольное пространство.

Ленточный фундамент располагается ниже уровня промерзания почвы, потому что практически все типы грунта разбухают после зимнего сезона. Если же не выдержать эту норму, то к весне основание может поплыть.

Внимание! Всю информацию об уровне промерзания грунтов по всей территории России  можно отыскать в Снип.

Толщина стен и вид почвы становятся единственными факторами при расчетах размеров фундаментов. Поэтому и его расположение может быть как на большой глубине, так и на поверхности. Прежде всего, на это влияет еще и материал, из которого создано основание.

По уровню нагрузки выделяют такие виды ленточных фундаментов:

  • Заглубленный вид, который предназначен для массивных построек на мягкой почве;
  • Мелко заглубленный фундамент, который обычно применяется для мелких построек, заборов, а также деревянных домов.

Внимание! Независимо от показателей глубины, постройку необходимо выполнять согласно требованиям и нормам Снип.

Нормативно-законодательная база

ленточный фундамент снип

Если вы будете следовать данной нормативно-законодательной базе, то можете не переживать о надежности вашего строительного проекта

Если вы собираетесь строить ленточный фундамент, то данные ГОСТа и Снип вам обязательно пригодятся:

  • Основы строительных работ по созданию фундаментов из железобетонных плит записаны в Гост 13580-85;
  • Все нормы к фундаментам постройки сведены в Снип 2.02.01.83;
  • Документ о несущих и ограждающих постройках называется Снип 3.03.01-87;
  • Все нормы и требования к возведению фундаментов и других земельных зданиях занесены в Снип 3.02.01-87.

Если вы будете следовать данной нормативно-законодательной базе, то можете не переживать надежности вашего строительного проекта.

Рекомендуем к прочтению:

Нормы СНИП к арматуре

устройство ленточного фундамента снип

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона

Снип 52-01-2003 содержит все основные схемы и требования к конструкции постройки из железобетона. Также, в нем зафиксированы основные виды деформаций, показатели прочности,  требования к размерам:

  • При выполнении строительных работ по возведению фундамента необходимо использовать арматурное устройство с наличием сертификата качества;
  • Прутья нужно скреплять плотно, чтоб исключить их смещение при заливке раствором;
  • При использовании сварных деталей арматуры разрешено применять метод сварки, который не вызывает изменение форм;
  • Изгиб прутьев должен иметь радиус, который идентичен, зафиксированной его величине в строительном плане;
  • Устройство должно иметь стыки, которые должны совпадать с главным материалом по прочности;
  • Дистанция между вертикальными стержнями ленточного основания определяется согласно их диаметру. Учитываются также виды заполнителя смеси.
  • Шаг, при заливке должен быть больше 25 см;
  • Отрезок между двумя продольными прутьями – не больше 40 см;
  • Расстояние между поперечными прутьями – не больше 30 см;

При вертикальном армировании используются элементы диаметром 12 см, а для продольного – от 10 до 32 см. Стоит отметить, что при поперечном процессе величина должна иметь показатель 7 см.

Этапы строительства ленточного фундамента по СНИП

Данное устройство состоит из бетона, который проходит армирование и после этого, заливается в опалубку, тем самым образуя монолитный комплекс. Существуют разнообразные виды возведения ленточного основания, но мы рассмотрим наиболее оптимальную и простую схему процесса.

Составление проекта

монолитный ленточный фундамент снип

На этом этапе производится расчет всех необходимых величин

На этом этапе производится расчет всех необходимых величин, а именно:

  • Глубина;
  • Ширина;
  • Выбор материала;
  • Установление уровня промерзания почвы;
  • Другие параметры грунтов.

Устройство должно проходить по всему периметру постройки, поэтому эти данные играют огромную роль в строительных работах.

Важно! Если постройка имеет форму – не квадрат, то установка ленты будет более сложной.

Выполнение разметки

виды ленточных фундаментов снип

После окончания проекта, необходимо расставить отметки будущего фундамента

После окончания проекта, необходимо расставить отметки будущего фундамента. Это совершается таким образом: колышки расставляются по периметру и обтягиваются шнуром по внешнему и внутреннему пространству. Когда вы возводите здание на мягком грунте, то траншея должна быть немного шире. Это необходимо для использования опалубки при выполнении работ. Также необходимо предусмотреть подушку 10 см, которая засыпается песком.

Рекомендуем к прочтению:

Земляные работы

снип фундаменты ленточные

На этом этапе происходит выполнение траншеи

На этом этапе происходит выполнение траншеи. Глубина должна быть идентичной величине фундамента, но иметь запас в 30 см для подушки. Для выполнения данной задачи лучше использовать натянутую веревку, чтоб не сбиваться от разметок. При земельном рытье учитывайте особенности почвы. Так, например, для твердых грунтов лучше делать вертикальные стены для канав.

Важно! Если на вашем участке сыпучие грунты, то габариты траншеи должны быть больше, чем прописаны в проекте/

Установка опалубки

ленточный фундамент снип

Устройство опалубки возводится снаружи основания дома, то есть должна ширина досок соответствовать проектной величине

Устройство опалубки возводится снаружи основания дома, то есть должна ширина досок соответствовать проектной величине. Процесс монтажа достаточно прост и выполняется примерно так же, как с деревянными щитками. По окончании ее возведения необходимо засыпать речным песком дно канала и хорошенько утрамбовать. Это и называется подушкой. Если добавить щебень и залить бетоном, то образуем подошву постройки.

Армирование

устройство ленточного фундамента снип

Следующим этапом необходимо выполнить армирование

Следующим этапом необходимо выполнить армирование. Для этого пригодятся прутья диаметром 12 см и проволока, которой будет скрепляться конструкция. Детали арматуры по вертикали должны иметь расстояние от фундамента 10 см и связываться проволокой по всем направлениям. В конце работы мы получим пояс, который и будет выполнять армирование.

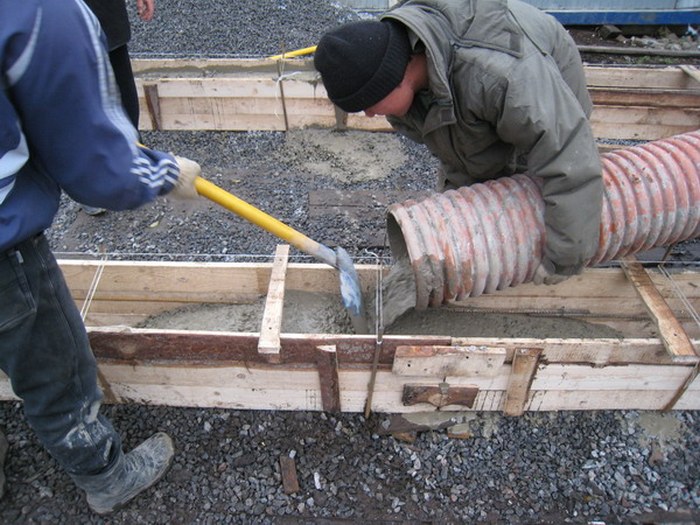

Выполнение заливки раствором бетона

монолитный ленточный фундамент снип

При выполнении заливки одновременно на всех участках, необходимо использовать несколько машин для замеса раствора

При выполнении заливки одновременно на всех участках, необходимо использовать несколько машин для замеса раствора и перемешивать вылитый бетон ломом, чтоб избежать образования пустых пространств.

Если же все работы выполняются постепенно, то бетон будет и так ложиться равномерно. Для изготовления раствора подойдет и один миксер, который справится со своими задачами для среднего здания. Выполнять заливку рекомендуем по форме круга – это позволить основанию подниматься постепенно. Последним действием есть выравнивание. Технология этого процесса идентична со стяжкой.

Заполнять фундамент лучше всего по кругу, чтобы весь периметр поднимался постепенно. На финальном этапе бетон выравнивается также как стяжка, чтобы обеспечить более удобную кладку первого ряда кирпича или другого материала. Стоит отметить, что все нормы и требования для расчетов и строительства прописаны в Снип. Так что изучайте документы и только тогда смело приступайте к выполнению работ.

Фундамент ленточный мелкозаглубленный своими руками: расчет, видео, СНиП

Фундамент ленточный мелкозаглубленный является одним из видов монолитных оснований, который заглубляют на малую глубину, а представляет он собой ленту из бетона с армированным основанием. Обычно основание закладывают на глубину, которая находится ниже уровня замерзания грунта, но если фундамент закладывают выше уровня промерзания почвы, его относят к мелкозаглубленным. Такие фундаменты очень популярны в строительстве домов, так как для их возведения требуется значительно меньше материала и времени (объема работ).

Мелкозаглубленный ленточный фундамент бывает двух видов: монолитный фундамент и сборный фундамент.

Мелкозаглубленный ленточный фундамент может быть возведен двумя способами:

  • монолитный фундамент. Основание заливается прямо на строительной площадке, благодаря чему получается монолитная подошва;
  • сборный фундамент. Он возводится из бетонных блоков, которые крепятся с помощью цементного раствора.

Второй способ сборки уступает монолитному основанию в надежности и долговечности. Особенно при наличии большого числа стыковочных швов сборный фундамент простоит намного меньше, чем монолитный. Еще один недостаток — это армирование на заводе. При большой нагрузке усилить блоки будет невозможно. Единственное, что можно сделать, — это добавить металлическую сетку для усиления блока. Также существенным минусом заводских изделий является стандартный размер блоков. При узком фундаменте такие блоки нельзя будет разрезать, поэтому придется делать более широкий фундамент, таким образом увеличив расходы.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

  • качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
  • возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

  • железобетонные блоки следует укладывать рядами;
  • укладывать блоки следует строго перпендикулярно;
  • все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором. При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая.

Вернуться к оглавлению

В каких случаях возможно возведение ленточного мелкозаглубленного фундамента?

Схема утепления мелкозаглубленного ленточного фундамента.

Есть несколько условий, которые позволяют строить ленточный фундамент под будущий дом.

  1. Грунт на строительном участке должен быть песчаным, скальным или состоять из крупных камней (конгломерат).
  2. Однородность грунта.
  3. Уровень грунтовых вод должен быть намного ниже уровня промерзания почвы.

Фундамент ленточный мелкозаглубленный обычно делается монолитным и закладывается с одного раза. Так как в зимнее время почва может вспучиться за счет своей конструкции, основание равномерно будет опускаться и подниматься, не нарушая целостности строения.

Мелкозаглубленный фундамент отлично подойдет под строительство легких домов (каркасные, брусовые или бревенчатые), газо- или пенобетонных конструкций или кирпичных домов с минимальной толщиной стен.

Во время строительства этого вида фундамента обязательно проводят геологические исследования, так как от этого будет зависеть проект дома. Следует определить однородность почвы, ее эластичность и рыхлость. Также необходимо знать глубину промерзания почвы и уровень грунтовых вод. Такие исследования дают возможность избежать неприятных последствий в зимнее и летнее время года.

Помимо этого рассчитывают общую площадь фундамента. Для этого следует посчитать вес дома и всех его элементов. При постройке на рельефном грунте следует правильно рассчитать высоту фундамента для того, чтобы компенсировать перепады высот на склонах, ямах и т.д.

Для того чтобы проблемы, связанные с промерзанием грунта и уровнем грунтовых вод, доставляли минимум хлопот, вокруг фундамента проводят дренажную систему и утепляют основу. Еще один способ уменьшения влияния процесса пучения грунта на конструкцию — это закладка песчаной подушки под бетонную ленту.

Однако если грунт будет очень пучинистым, то мелкозаглубленный фундамент в этом случае лучше не закладывать и сделать заглубленный фундамент.

Вернуться к оглавлению

Как сделать мелкозаглубленный фундамент своими руками

Фундамент ленточный мелкозаглубленный можно сделать самостоятельно. Для этой работы обязательно потребуются следующие инструменты:

Инструменты необходимые для работы: молоток, рулетка, уровень, совковая лопата, шуруповерт.

  • штыковая лопата;
  • совковая лопата;
  • кувалда;
  • молоток;
  • шуруповерт;
  • рулетка;
  • трамбовка;
  • вибратор;
  • капроновая нить;
  • рулетка.

Помимо инвентаря необходимы и материалы:

  • доска или деревянные щиты для опалубки;
  • брус;
  • песок;
  • щебень;
  • полиэтиленовая пленка;
  • арматура для каркаса;
  • вязальная проволока;
  • бетон (М400 и выше).

Первым делом следует очистить участок от мусора и больших камней. Затем вырывается траншея глубиной до 50-60 см. Работа происходит следующим образом: убирается верхний слой почвы, затем смешанный грунт из песка и глины, дальше идет твердая глина, которую довольно трудно копать. Глубина на этом слое составит только 10 см (можно выкопать немного глубже для того, чтобы было удобнее прокладывать дренажную систему и утеплять основу фундамента).

Схема усиления фундамента.

После окончания земляных работ приступают к формированию песчаной подушки. Для этого на дно траншеи слоями насыпают песок и тщательно утрамбовывают. Песчаная подушка должна получиться высотой 5-7 см. Для дополнительной защиты можно сделать гидроизоляцию на стенках траншеи.

После того как песчаная подушка утрамбована, можно приступать к изготовлению армированного каркаса. К этой части работы надо отнестись очень ответственно, так как каркас является своеобразным скелетом фундамента. Он будет принимать на себя все нагрузки, создаваемые будущим домом. Для того чтобы сделать армокаркас, следует связать 4 прута таким образом, чтобы в поперечном сечении получился квадрат 20х20 см. Каркас должен находиться строго в середине залитого бетона, поэтому на дно укладывают камни, на которые затем устанавливают армированную сетку.

При наличии бетономешалки, если необходим объем бетона не более 1 м³, бетонный раствор можно сделать своими руками. Но при больших объемах лучше всего заказать готовую смесь. Также понадобится вибратор, чтобы хорошо уплотнить бетон.

Если траншеи вырываются на рельефном грунте, следует устанавливать опалубку таким образом, чтобы верхняя поверхность была строго горизонтальной. Опалубку следует делать из дерева, которое перед заливкой бетона нужно тщательно смочить водой. Такая процедура не даст дереву вытягивать воду из бетонного раствора.

Опалубку следует возводить строго вертикально, используя для этого отвес и уровень. В качестве крепления можно использовать брусья, которые забивают в землю. После того как бетон залит и уплотнен, его накрывают полиэтиленовой пленкой. Это предотвратит быстрое испарение воды и не позволит появиться трещинам. Самое благоприятное время для мелкозаглубленного фундамента — это середина весны. В этот период очень удобно строить, так как для набора прочности бетона понадобится примерно 3 недели, а коробку дома можно будет возводить уже в теплое время.

Вернуться к оглавлению

Гидроизоляция ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Гидроизоляционные работы очень важны для фундамента. Так как в данном случае опалубкой для фундамента послужили стены траншеи, то гидроизоляцию будет сложно провести, так как мелкозаглубленный фундамент будет недоступен. Поэтому перед тем как возводить цоколь, на поверхность фундамента следует постелить рубероид, предварительно покрыв его поверхность битумом.

Саму траншею желательно вырыть размером, немного большим ширины фундамента. Это позволит произвести монтаж, а затем и демонтаж опалубки. А образовавшийся зазор позволит провести работы по защите фундамента от влаги.

Материалом для гидроизоляции может быть битумная мастика. Это экономичный вариант, позволяющий защитить стенки основания от проникновения капиллярных и грунтовых вод. Однако главным недостатком этого материала считают плохую устойчивость к механическим воздействиям. Более дорогим материалом является рубероид. Он надежнее битумной мастики. При правильном закреплении рубероида на стенки фундамента он практически не будет подвергаться повреждениям при засыпке грунта и других механических воздействиях. Для большей надежности стенки фундамента покрывают битумной мастикой, а затем закрепляют рубероид в 2 слоя.

Вернуться к оглавлению

Возведение цоколя

Благодаря опалубке, установленной на земле, цоколь построится автоматически. Высота цоколя над землей должна быть не более 40 см. Такая высота позволит убрать все получившиеся неровности и сделать поверхность фундамента строго горизонтальной.

В рассматриваемом случае мелкозаглубленный фундамент и цоколь получились железобетонными. Такая конструкция является надежной благодаря своей целостности. Цоколь можно поднять и с помощью кирпича,
однако в любом случае следует обязательно сделать гидроизоляцию с помощью слоев рубероида и битумной мастики.

Источник

Снип фундаменты ленточные армирование

Как в промышленном, так и в индивидуальном строительстве самым надежным фундаментом считается армированный ленточный. Это основание из бетона, которое формируется в траншее определенной глубины и ширины, с армированием металлическим каркасом и последующей заливкой раствором. Любой фундамент испытывает всевозможные нагрузки – на растяжение и сжатие, на изгиб и излом, поэтому к таким конструкциям предъявляются жесткие требования по различным параметрам, описанные в соответствующих ГОСТ и СНиП. Так как требований достаточно много, запоминать их неПеречень основных документов для строительства армированных оснований

Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

  1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
  2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
  3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
  4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
  5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.
Схема связывания арматуры

Заливка бетона в траншею

Требования к заливке бетонного раствора в фундамент предъявляются во многих документах –  ТСН 50-302-2004, ВСН 29-85, ГОСТ 13580-85, СП 63.13330.2013, СП 52-101-2003, СНиП 52-01-2003, СП 22.13330.2011, ГОСТ Р 54257-201, и других. Раствор заливается в ограниченную опалубкой траншею послойно, с толщиной пластов 0,20-0,25 м. Укладка раствора ведется в одном направлении, но при большой ширине ленты допускается заливка наклонных слоев под углом ≤ 300.


После заливки одного слоя и распределения раствора весь бетон необходимо уплотнить вибратором или ручным штыкованием лопатой или ломом, чтобы высвободить находящийся в растворе воздух, который ослабляет бетон и делает его более уязвимым для разрушения при воздействии разновекторных нагрузок. Следующий шаг – укладка верхнего слоя раствора. Если лента фундамента широкая и глубокая, то необходимо сделать холодный шов. Если предыдущий слой бетона схватился и затвердел, то его поверхность перед укладкой следующего пласта раствора необходимо очистить и обезжирить, а затем просушить потоком теплого воздуха. Очистка холодного рабочего шва обязательна, так как заливка на грязную поверхность верхнего слоя бетона разрушит монолитную конструкцию основания из-за находящейся между пластами раствора грязи и цементной пленки. Основные положения по формированию ленты фундамента регламентированы в указанных выше документах.Выдержка из СНиП

Очищают поверхность бетона от цементной пленки металлической щеткой (при прочности бетона ≥ 1,5 МПа), фрезерованием (при прочности бетона ≥ 5 МПа), пескоструйкой (при прочности бетона ≥ 5Мпа) или промывкой струей воды (при прочности бетона ≥ 0,3 МПа). Самый дешевый метод – очистка водой, и этот пункт также влияет на общую стоимость ленточного фундамента.

Холодный рабочий шов расположен в теле основания не только горизонтально, но и вертикально и перпендикулярно относительно осей балок, стен, колонн и плит. Отсекают рабочий шов щитом из досок или фанеры, а для свободного прохождения арматуры в нем проделываются отверстия соответствующего диаметра под прутья каркаса.

Перед тем, как залить ленточный фундамент снип, выжидают определенное время для достижения прочности бетона в предыдущем слое не менее 1,5 МПа. Первые 3-5 суток незатвердевший слой защищают от осадков и солнечных лучей, мороза или жары. Механические повреждения бетона в этот период также недопустимы, пока прочность бетона не увеличится до 1,5МПа.Общие положения СНиП при проектировании фундаментов

Калькулятор вес арматуру

Как проверяется прочность бетона

Прочность материалов – это способность сопротивляться разрушительным воздействиям под влиянием внутреннего напряжения материала, возникающего под давлением сил извне или из-за других факторов (усадка, влажность, температура, и т.д.).

Свойства прочности материала рассчитываются несколькими методами:

  1. Метод стандартных образцов;
  2. Метод исследования выбуренного керна;
  3. Метод неразрушающего контроля, который считается самым дешевым и действенным.
Проверка прочности бетона

Расчет материалов

Количество и вес арматурных стержней, которое потребуется для конструирования армирующего каркаса, рассчитывается по габаритам ленты фундамента. При ширине ленты 0,4 м рекомендуется использовать четыре продольных прута – по два сверху и снизу. В качестве примера можно рассмотреть формирование каркаса 6 х 6 м для ленточного основания дома.

При четырехрядной укладке понадобится 24 м арматуры на один ряд, для всего каркаса – 96 м. Вертикальные и поперечные гладкие стержни армирования для фундамента ленты шириной 30 см и высотой 190 см: для каждой точки пересечения прутьев при шаге 0,05 м от верхней части фундамента понадобится (30 – 5 – 5) х 2 + (190 – 5 – 5) х 2 = 0,40 м. Расстояние между стальными хомутами 50 см, количество хомутов: 24 / 0,5 + 1 = 49 единиц.


Общий метраж армирующих прутьев для формирования каркаса по вертикали составит 4 х 49 = 196 м. Каждое место связывания – это четыре пересечения, поэтому расход вязальной проволоки для каждого соединения – восемь отрезков по 30-40 см. Общий метраж составит: 0,3 х 8 х 49 = 117,6 метра.Расчет арматуры

Ленточный фундамент по монолитному типу формируется в виде прямоугольника или квадрата. Армирующий каркас формируется в результате нескольких последовательных операций:

  1. Дно траншеи прерывисто укладывается кирпичами высотой в четверть кирпича, чтобы можно было залить раствором промежуток между каркасом и подошвой фундамента;
  2. Под стойки арматурного каркаса делается шаблон, по нему нарезаются отрезки арматуры нужного размера;
  3. На слой кирпича кладутся продольные прутья армирующего каркаса. Если прутья короткие, их связывают с нахлестом ≥ 0,2 м;
  4. Горизонтальные гладкие прутья связываются в каркасе с продольной арматурой с шагом 0,5 м;
  5. По углам ячеек из арматуры привязываются вертикальные гладкие стержни длиной на 10 см короче высоты основания;
  6. Продольная арматура привязывается к вертикальным стержням;
  7. К углам, которые получились в результате этих операций, привязываются поперечные верхние стержни.
Заливка ленточного основания бетоном

Требования СНиП

По поводу строительства фундамента ленточного типа: существует документ СНиП 52-01-2003, регламентирующий расстояния между прутьями каркаса, в частности, шаг между горизонтальными гранями армокаркаса и шаг между поперечными прутьями. Это расстояние зависит от:

  1. Диаметра арматуры;
  2. Фракции бетонного заполнителя;
  3. Ориентирования каркаса относительно бетонирования;
  4. Метода заливки раствора в опалубку;
  5. Типа уплотнения раствора.

Требования определяют, что шаг продольного армирования регламентируется как H = ≤ 40 см и ≥ 25 см. Расстояние между поперечными прутьями арматуры определяется как 1/2 высоты сечения ленты, но не больше, чем 0,3 м.

Диаметр армирования зависит от общего метража продольного армирования фундамента и предполагается ≥ 0,1% площади сечения ленты. На практике это означает, что для бетонного основания высотой 100 см при ширине ленты 50 см площадь сечения будет равняться 500 мм2.

Размеры фундаментной ленты согласно СНиП

МЗЛФ (мелкозаглубленный фундамент) отличается от заглубленного высотой бетонной ленты, поэтому глубокозаглубленные в фундаменты закладывается более развитая структура каркаса, боковых бетонных стенок и подошвы. Из-за большой глубины такого основания существуют рекомендации от профессионалов: для лент глубиной ≤ 1 м армируется только подошва фундамента, а в глубокозаглубленных основаниях армируется также оболочка и днище.

Дополнительное усиление армирующего каркаса в МЗЛФ проводится армирующей металлической сеткой из прутьев Ø 4 мм с размером ячеек 10 х 10 см. Любой тип армирования намного повышает прочность и жесткость конструкции, а также усиливает сопротивление опорной части ленты боковым и сжимающим нагрузкам.

Сама методика армирования бетонного основания не представляется сложной, и ее можно провести самостоятельно, что позволит не только усилить основание дома, но и добиться значительного снижения стоимости строительства.

Мелкозаглубленный ленточный фундамент

Основание дома – прочный фундамент. Он воспринимает нагрузки от конструкции здания, перераспределяет их на грунт. Исполняет роль такой себе «подошвы» любого возводимого объекта. Величина нагрузки основной критерий выбора размеров основания и его вида. Ленточный фундамент в частном домостроении наиболее популярный. Кажущееся простым основание, на самом деле, требует серьезных расчетов, пользуясь нормативами, заложенными в СНиП и государственных стандартах.
Оглавление:

  1. Ленточный тип исполнения: преимущества
  2. Глубина заложения: важный критерий выбора типа фундамента
  3. Алгоритм возведения ленты основания под постройку

Ленточный тип исполнения: преимущества

Готовый мелкозаглубленный фундамент

Готовый мелкозаглубленный фундамент

Основание в виде ленты – это сооруженная конструкция из сплошного бетонного пояса, усиленного армирующими элементами. Она пролегает под всеми несущими стенами, обязательно фиксируется в углах, представляет замкнутый контур по всему периметру основания. Находится в грунте, повторяет точный план здания, габариты стен, которые будут монтироваться на фундаменте.

Внимание! Мелкозаглубленный ленточный фундамент возводится для того, чтобы не допустить вначале деформацию, а затем и разрушение возведенного здания в результате изменения стояния грунта, а также его неоднородной структуры.

Среди основных моментов в пользу мелкозаглубленного типа основания можно назвать:

  • экономичность, минимальные трудозатраты: лента прокладывается только в тех местах, где на грунт оказывается максимальная нагрузка;
  • срок эксплуатации 25 лет (средний): много это или мало – понятие относительное;
  • идеальный вариант для легкого одноэтажного строительства (дачные, финские домики, каркасные постройки, пр.), самые конструктивные материалы стен – дерево, пенобетон;
  • минимальные сроки возведения.

Имеются и ограничения:

  • Нужно выполнять предельно точный расчет по СНиП 2.02.01-83, соблюдать требования к непучинистым грунтам. Учитывать коэффициент устойчивости к предполагаемой нагрузке. Используются нормы проектирования и для возведения самого здания с учетом ветровой, снеговой нагрузки, веса самого фундамента. Так, при весе на ленту более 12 тс/м.п. строить полосу нецелесообразно, т.к. ее ширина получается большой, лучше основание сделать свайным или в виде плиты.
  • Фундаменты ленточного типа рассчитываются с использованием специальных справочников, где учитываются допуски и коэффициенты, что под силу только специалисту. Задачу может облегчить расчет по специальной программе, которую можно найти в интернете.
  • Нельзя возводить здания с нагрузкой на 1 погонный метр более 5 тонн.
  • Существуют ограничения по виду грунта: запрещается строить мелкозаглубленный фундамент на глинистых и суглинистых почвах. При сильном увлажнении глина размокает, у нее ослабевает сопротивление к нагрузкам. По этой же причине проблематично строительство на глубоких черноземах. Не возводится фундамент и на пучинистых грунтах из мелкофракционного песка.
  • В регионах, где наблюдается значительный перепад температур (в пределах 100 градусов) увеличивается риск разрушения подошвы. Так, в северных районах, где летом температура наружного воздуха может достигать +30 и больше градусов. Происходит частичное размораживание почвы. Наступающие за этим холода сковывают оттаявший грунт и увеличивают слой промерзания. В почве образуются полости, в которые может провалиться фундамент.

Глубина заложения: важный критерий выбора типа фундамента

Глубина траншеи - важный параметр

Глубина траншеи определяется расчетным путем — ошибиться в этом деле нельзя

Глубина заложения основания в индивидуальном строительстве зависит от ряда факторов: вида грунта, климата местности застройки, типа и конструктивных особенностей самого здания (в т.ч. веса, объема), а также его назначения. Минимальный уровень заглубления – 0,5 м (это при промерзании почвы до 2 м). Но самые точные показатели следует брать из СНиП. 2.02.01-83. Вид заглубления должен оговариваться еще на этапе проектирования дома. Следует учитывать, что верхний слой (плодородный) грунта толщиной обычно около 1 метра, не подходит для обустройства основания под дом. Гораздо привлекательнее почвы, находящиеся под ним. Важно знать и пучинистость (глубину промерзания) грунта в том или ином регионе.

Справка. Для Московской области и самой столицы, средний показатель находится в пределах 1,40 – 1,70 м. Его нужно учитывать при формировании глубины заложения. Обустройство основания выше этой величины чревато выталкиванию его из почвы при ее обледенении. В случае непучинистых грунтов при промерзании почвы на 3м фундамент нужно заглублять не менее чем на 0,75 м.

Алгоритм возведения ленты основания под постройку

После проведения расчета, соответствующего требованиям СНиП, можно начинать строить мелкозаглубленный ленточный фундамент своими руками.

Для заливки используется съемная конструкция со щитами и подпорками

Для заливки используется съемная конструкция со щитами и подпорками

  • На участке строительства удаляется плодородный слой почвы на глубину траншеи и на 1,5 м по обе стороны ее границ.
  • Выкорчевываются деревья, кустарники, пни. Удаляется другая растительность.
  • Убирается строительный и другой мусор, остатки древесины.
  • Образовавшиеся рытвины засыпаются. Верхний слой почвы ровняется.
  • Четко соблюдая план застройки, наносится разметка габаритов траншей.
  • Используя нивелир, выставляются колышки в крайних значимых точках, обязательно охватываются углы. Натягивается шпагат.
  • Вручную или механизированным способом выкапывается траншея. Обязательно проверяется расстояние между ее параллельными стенками. При необходимости выравнивается.
  • Дно получившегося котлована под ленту засыпается крупнозернистым песком. Формируется «подушка», которая должна противостоять промерзанию наполнения траншеи.
  • Выполняется гидроизоляция. Для этого можно использовать жидкий раствор бетонной смеси. Он при застывании образует твердое покрытие, препятствующее проникновению в грунт цементного «молочка» из основного бетонного состава.
  • Выбранным способом устанавливается опалубка (съемная, несъемная).
  • При съемной конструкции сбитые в щиты доски укрепляются изнутри распорками, хомутами, снаружи – подпорками. При этом гвозди вбиваются изнутри, не загибаясь снаружи. Это необходимо сделать для того, чтобы закладываемая смесь не деформировала под своим весом стенки и не разрушила опалубку.
  • Из арматуры формируется каркас либо в самой траншее, либо возле нее, а потом в готовом виде вставляется в опалубку.
  • Бетонный раствор постепенно закладывается в армированную конструкцию слоями. После каждой закладки протыкается арматурным прутом (для удаления попавшего воздуха и устранения полостей).
  • Трамбовкой или вибратором смесь уплотняется.
  • Сформированный фундамент накрывается полиэтиленовой пленкой (рубероидом, толью) для предотвращения пересыхания верхнего слоя бетона и равномерного его затвердения. При высокой температуре воздуха фундамент под укрытием периодически смачивается.
  • Через 2-3 недели, когда основание затвердеет, опалубка разбирается. За это время фундамент набирает прочности только на 70%.
  • В образовавшиеся «карманы» между стенкой траншеи и основанием вначале засыпается слой песка, увлажняется, трамбуется.
  • Затем обратно засыпается грунт на всю оставшуюся глубину. Карманы полностью убираются.
  • Возводятся стены, другие элементы фасада. При этом под тяжестью строения железобетонная лента будет крепнуть еще полмесяца или даже месяц.

Точные расчеты, подготовка качественных расходных материалов и помощь друзей позволят построить ленточный малозаглубленный фундамент собственными силами.

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м Глубина заложения
фундамента, м
Грунт слабопучинистый Грунт непучинистый,
твердые породы
более 2,5 1,5
1,5 — 2,5 3,0 и более 1,0
1,0 — 1,5 2,0 — 3,0 0,8
менее 1,0 менее 2,0 0,5

Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Страница не найдена — ГидФундамент

Содержание статьи1 Как работать с калькулятором1.1 Армирование1.2 Опалубка1.3 Подушка1.4 Стоимость материалов Как работать с калькулятором Калькулятор позволяет приблизительно рассчитать количество […]

Погружеие свайных опор методом вдавливания

Метод статического вдавливания свайных опор применяется в создании фундаментных конструкций строительных объектов жилищно –гражданского и промышленного назначения. Во время установки […]

Погружеие свайных опор методом вдавливания

Основой любого сооружения является фундамент. Даже такая малогабаритная постройка, как баня, не может обойтись без этого элемента конструкции. На этапе […]

Погружеие свайных опор методом вдавливания

Об устройстве надежной ограждающей конструкции аналогичной «стене в грунте» по необычной технологии устройства буросекущих свай. Содержание статьи1 Что такое буросекущие […]

Погружеие свайных опор методом вдавливания

Инновационная технология укрепления грунта анкерными тяжами большинству пользователей абсолютно незнакома и представляется настоящей « тайной за семью печатями». Чтобы познакомиться […]

Веранда

Веранда или терраса – летняя пристройка к загородному или дачному дому. Отличие веранды от террасы заключается в том, что веранда […]

Веранда

Строительство различных объектов часто приходится вести на участках, имеющих сложный рельеф с выраженными уклонами. В таких случаях, с целью предотвращения […]

Веранда

В строительстве для малоэтажных домов применяются всего четыре основных типа фундаментов: ленточные, столбчатые, свайные и плитные, но в каждом типе […]

Арматура

Арматура отличается широкой областью применения. Этот тип металлического проката чаще всего используют для изготовления армокаменных и железобетонных конструкций. Основная задача […]

Прогрев ленточного фундамента термоматами

Методы прогрева бетона в зимний период при минусовых температурах сегодня многочисленны. Они отличаются соблюдением специфических правил и требований при применении […]

Добавить комментарий

Ваш адрес email не будет опубликован.
