Smd 2835 характеристики и долговечность – Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Особенности светодиодов SMD 2835

Постепенно светодиоды занимают лидирующие места на рынке светового оборудования. Они удобные, ещё экономичны, многофункциональны, а также отличаются долгим сроком службы. В статье описываются характеристики и параметры LED SMD 2835, где и как использовать, плюсы и минусы, какие бывают виды, особенности конструкции, а также как правильно выбирать. Дополнительно прилагается схема стандартного диода.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. Во время процесса рекомбинации электродырочных пар появляется высокая вероятность излучения света. Из этого следует, что и сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения.

Для того, чтобы эти условия соблюдались, производятся специальные многослойные гетероструктуры. Они являются предствестниками нового периода в развитии технологии светодиодной продукции. Впервые такие образцы встраивались в металлические корпуса. Они чем-то похожи на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпусы. Они трубчатой или прямоугольной формы и часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены, с целью блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Где и как используется

Сверхъяркие имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее. Светодиодное освещение используется в самых разных областях, например, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений.

Используются в светофорах и вспышках фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. Вместе с небольшими светодиодными лампами Gauss распространённость и качество света значительно повысится.

Особенности конструкции SMD 2835

Стандартные размеры

Как ширина, так и длина сверхъяркого диода полностью совпадает с размерами SMD 3528. Этот аспект облегчает производителям LED-лент задачу по наладке производственного оборудования. При учёте того, что высота этого элемента уменьшена до 0,8 мм. Это снижает затраты на его изготовление, а также расширяет сферу его применения.

Тем не менее SMD 2835 отличается от более улучшенной версии – 5050. Разновидность SMD 5050 имеет 3 кристалла SMD 3528 в одном корпусе. На корпусе (нижней части) размещается 6 выводов.

Соответственно версия обладает большими размерами, а также кристаллы могут включаться в цепь по отдельности, чего нет у версии 2835. Это даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости благодаря выведению из функционирования одной ветки кристаллов, при этом без потери равномерности свечения.

Схема простого светильника на СМД 2835

Технические характеристики светодиодов SMD 2835

Характеристики приводятся на один диод.

Прямой пульсирующий ток составляет 400 мА.
Прямой ток может доходить до 180 мА.
Рабочий ток от 25мА до 300 мА.
Рассеиваемая мощность 0.5 Вт.
Угол свечения 120 градусов. Классическим примером может служить светодиодный модуль MK 2835 VENOM 60Lm
Рабочая температура от -40 до +65.
Температура хранения от -55 до +100.
Мощность варьируется от 0.09 Вт до 1 Вт.
Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
Существует два типа: монохромный и многоцветный.
У устройства монохромного типа в наличие могут обладать красным, жёлтый, зелёным, белым или синим цветом. Например, SMD 2835 Epistar 2835DC 12 V 60.
Многоцветные LED обладают тремя разных кристаллами: красный, зелёный и синий. Такие LED используются для основы светодиодной ленты. Такие ленты называются RGB-лентами. Благодаря RGB-контроллеру есть возможность изменять режим работы, света, а также яркости и цвета свечения. Если смешать эти три цвета, то в результате получатся новые цвета вместе с разными оттенками.

Характеристики SMD светодиодов 2835 нередко зависят от модели и производителя.

Какие есть виды

Существует множество разновидностей продукции SMD 2835. Наиболее распространёнными являются два типа ленты:

60 диодов на метр;
120 диодов на метр.

Достоинства

Одним из существенных достоинств можно выделить отсутствие мерцания, пульсации и бликов.
Холодное свечение. В отличие от многих других световых приборов, LED излучают гораздо меньше тепловой энергии в виде инфракрасного излучения. Растраченная энергия рассеивается в виде тепла через основание сверхъяркого диода.
Регулировка яркости. LED легко диммировать (затемнять) при помощи широтно-импульсной модуляции или же уменьшая подачу прямого тока.
Длительный срок работы. В основном LED выходят из строя из-за постепенной деградации кристалла (кристаллов), а не из-за резкого отключения, что нередко для обычных ламп накаливания.
Фокусировка. Твёрдый корпус сконструирован для максимально эффективной фокусировки света. Флюоресцентные лампы и лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов изготавливаются специальные линзы с полным внутренним отражением. Хотя когда требуется большое количество света, нередко используется несколько источников. Их обычно трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объекта, но существенным недостатком это назвать нельзя. Лишь понадобится дополнительное время для настройки фокусировки большого количества световых приборов.
Долгий срок эксплуатации. Средняя продолжительность жизни в стандартном режиме работы светодиодов составляет от 35 000 часов до 50 000 часов. Такой элемент как флюоресцентные трубки, как правило, рассчитан на работу в диапазоне от 10 000 до 25 000 часов. Это частично зависит условий использования. Для сравнения, срок службы лампы накаливания – 1000-2000 часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на производство светодиодов происходит из-за этого продленного срока службы, а не из-за экономии энергии. По сути, это и является основным фактором при определении срока окупаемости продукции.
Ударопрочность. В конструкции LED-устройств содержатся твердотельные компоненты. Их трудно повредить внешним ударом, в отличие от других светильников (люминесцентных и ламп накаливания), у которых низкий уровень ударопрочности.
Цвет. Светодиоды могут излучать свет необходимого цвета без помощи разных цветовых фильтров, что нужно для стандартных и устаревших световых аппаратов. Это гораздо эффективнее и снижает дополнительные затраты на фильтры. Таким образом, светодиодные RGB-ленты могут генерировать различные цвета и их оттенки.
Размер. Диоды отличаются компактными размерами (менее 2 мм2 ), благодаря чему их можно монтировать к печатным платам.
Время включения. Они очень быстро включаются. LED-индикатор красного цвета достигает абсолютной яркости менее чем за микросекунду.

Недостатки

Самые распространённые минусы – высокая цена и брак.
Загрязнение голубым цветом. Это происходит из-за того, что сверхъяркие диоды с холодным типом света могут излучать гораздо больше синего света, чем обычные светильники, как например натриевые лампы. В этом случае наблюдается сильная зависимость рэлеевского рассеяния от длины волны. Из этого следует, что холодные белые светодиоды с большой вероятностью могут больше всего вызывать световое загрязнение, нежели иные световые приборы. Международная ассоциация темного неба не рекомендует эксплуатировать источники белого света с коррелированной цветовой температурой, которая превышает 3000 К.
Передача цвета. Большая часть холодных белых LED обладают разными спектрами. Спектры кардинально отличаются от абсолютного излучения черного тела, например, такого, как Солнце. Скачок на 460 нанометров и последующий за ним провал на 500 нанометров нередко могут приводить к тому, что цветовая гамма объектов при освещении светом данного типа будет иметь иной вид, чем при естественном солнечном свете или свете ламп накаливания. Из-за метамерии красные поверхности довольно плохо освещаются фосфорными холодно-белыми светильниками.

Как выбрать

Общие рекомендации:

Упаковка должна быть сухой, чистой и без повреждений.
Правильность написания названия продукции.
Обязательное наличие штрихкода (и/или QR-кода).
Все параметры и характеристики написаны на упаковке.
Наличие паспорта и/или инструкции.

Светодиоды со временем набирают широкое распространение на рынке световой продукции, и SMD 2835 – не исключение. В связи с этим важно учитывать технические характеристики и особенности каждой LED продукции, чтобы не ошибиться при выборе.

stroyvopros.net

Про светодиоды diode led 2835smd

Обзор исключительно для тех, кто дружит с паяльником. Будут схемы и формулы. В обзоре много технической информации. Не всем это интересно. Обзор светодиодов 2835 smd.

Ещё раз повторю. Я составляю свой обзор таким, каким хотел бы видеть его сам. Каким бы он был интересен мне. Кому не интересен такой подход, не читайте, не тратьте своё время. Кому интересно, читаем дальше.
А теперь к делу.
Кому интересно, как добиралась моя посылка, смотрите здесь:

Добралась посылка достаточно быстро, чуть больше месяца. Бывает и хуже. Светодиоды были упакованы в бумажном пакете, обклеенном пупырчатым полиэтиленом изнутри. А вот и фото.

Продавец общительный, в посылке было благодарственное письмо с предложением о дальнейшем сотрудничестве. Хоть по-английски, а всё равно приятно. Светодиоды заказал «тёплые» 500шт. Покупал не для ремонта. Хотел смастерить своё светодиодное освещение в туалет, в ванну и коридор. Вот, что получилось.

Делал не на выставку, просто экспериментировал.

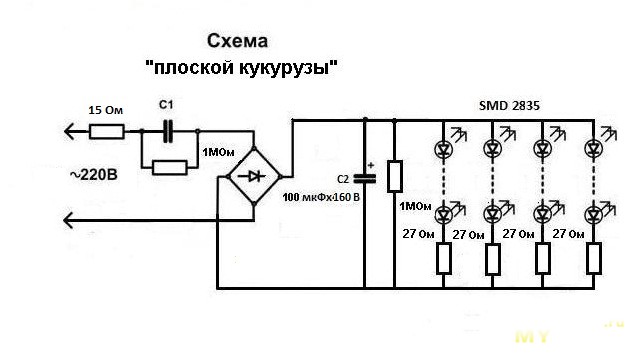

Решил использовать классическую «китайскую» схему. Диоды собраны в 4 параллели по 21шт. Итого 84 шт.

Занятие нудное и не сильно благодарное. А если нет хорошего паяльника (паяльной станции) – одно мучение. Когда всё сделал, понял, что дешевле купить готовые панели. А уж из них что то изобретать. Да и пайка моя не сравнится с заводской.

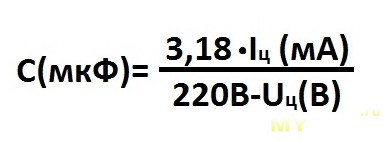

А вот формула по которой считаем ёмкость баластного конденсатора С1:

U(ц) – напряжение на конденсаторе С2. При расчётах получаем перемножением кол-ва светодиодов в одной параллели на 3В.
21х3=63В
I(ц) – ток, который рассчитываем пустить через светодиоды (но не более допустимого). Так как 4 параллели, это значение умножаем на 4.
Допустим, мы хотим пустить ток через светодиоды 10мА.
10х4=40мА.
По закону Ома: 0,04Ах63В=2,52Вт- Мощность нашей панели.
А теперь посчитаем ёмкость балласта: по первой формуле.
Получаем С1=0,81мкФ.
Вывод: при ёмкости балласта 0,82мкФ панель будет светить ярче, чем 25-ти ватная лампа накаливания
Эти светодиоды допускают ток до 60-ти мА. Теоретически мощность панели можно увеличить в 6 раз, меняя ёмкость балласта, но и не забывая про охлаждение.
Расчёт условный, но позволяет достаточно точно посчитать мощность лампы.
Не верите –Проверьте.
Предназначение светодиодов изменилось. Теперь они исключительно для ремонта. Поменял уже достаточное количество. На счёт 0,1Вт продавец скорее всего ошибся. Где бы не глядел -0,2Вт. Да и менял много, всё работает.
Обязательное фото с энерготестером. Суммарная ёмкость на моей панели С1= 2,1мкФ. Активка- 7,5Вт, что не сильно разойдётся с расчётами. Что соответствует по люменам 75Вт лампы накаливания. Панель чуть теплее руки.

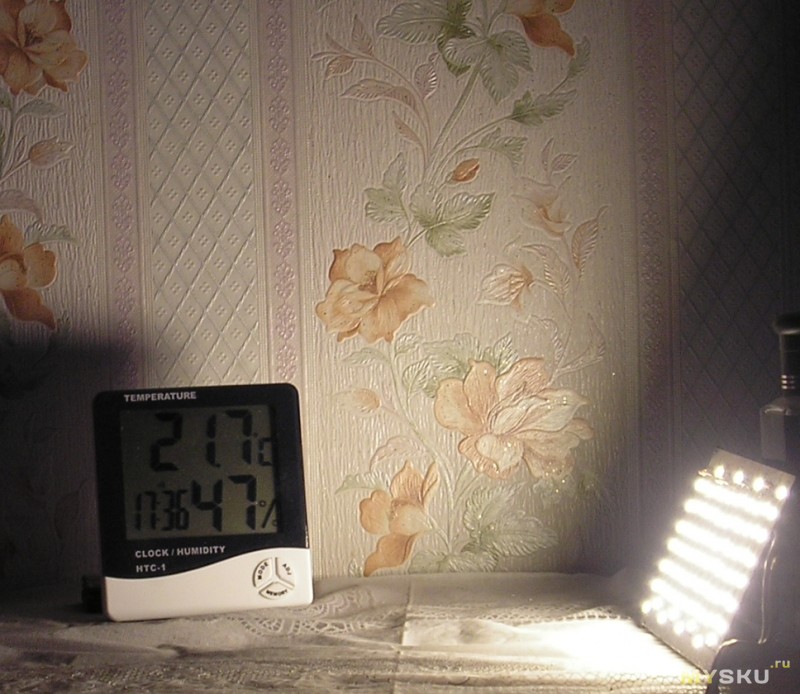

И на фоне гигрометра

В заключении скажу:
Хотел поделиться своими знаниями и опытом с теми, кому это нужно. Навязывать своё мнение никому не хочу. Думайте и решайте сами. Смотрите следующие обзоры. Они обязательно будут на радость всем доброжелателям!
Удачи всем! Особенно тем, кто смог дочитать до конца (самым стойким).

mysku.ru

Smd 2835 30ma Привело Чип 0.5 Вт Smd Led 2835 Данные

Краткая информация

Тип:: SMD LED

Происхождение товара:: Guangdong, China

Наименование:: HY

Электропитание:: 0,5 w

Цветовая температура:: 2800-7000 k

Сертификация:: CE, ROHS

Материал чипа:: Индий-галлий-нитрид

Излучающий свет:: Белый

Светящая интенсивность:: 2000-3000MCD

Диссипация силы:: 0,001

Индекс перевода цвета (Ra):: 80

Светящий поток (lm):: 60-70lm

Оптически амортизация (%):: 0,3

Рабочая температура (℃):: От-40 до 85

Температура хранения (℃):: От-40 до 85

Угол наблюдения (°):: 120 градусов

Размер чипа:: Размер: 12 * 27mil

Изготовитель чипа:: Sanan

Материал:: Золотая проволока, медная стойка

Стабилизатор напряжения:: 18 V

В настоящее время:: 30mA

Цвет толерантность:: <6

Люмен:: 60-70LM

Пакет:: 4000 шт/Антистатический вакуумный пакет

Срок службы:: 50000 часов

Гарантия:: 3 года

Возможности поставки

Возможности поставки:: 1000000 Piece/Pieces per Day 0.5w 2835 epistar led datasheet

Упаковка и доставка

Подробности об упаковке: 4000 шт./катушка, каждый Катушка Антистатические вакуумный мешок

Порт: shenzhen

Пример изображения:

russian.alibaba.com

Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Диод КМВ • Информация • Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Основной элемент светодиодного модуля (кластера) — светодиод. Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы — бины), создание непосредственно светодиода.

По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.

Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы. Габаритные размеры светодиодного чипа измеряются в микрометрах (мкм), в миллиметрах (мм) и mil (мил=1/1000 дюйма = 25,4мкм). Размер сторон поперечного сечения чипа составляет от 200 мкм до 7мм, толщина достигает 100 мкм. В светодиодных модулях и светодиодных лентах используются планарные чипы.

Типоразмеры светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.

Основные типоразмеры и характеристики светодиодных чипов:

• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.

• SMD 5050 — представляет собой матрицу из трех кристаллов 3528. Общий размер 5,0 х 5,0мм. Световой поток кристалла 5050 в три раза больше, чем у 3528. Каждый из трех кристаллов может управляться отдельно. В SMD 5050 RGB собрано три светодиодных кристалла зеленого, красного и синего цвета. Светодиоды с маркировкой 5054, 5055, 5060 аналогичны чипу 5050, но в их обозначении указана длина выводов.

• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.

• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей. Имеет четыре вывода с ключом, из которых пока задействовано только два.

• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.

• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.

diodkmv.ru

Led SMD 2835

Помните я переделывал светодиодные лампочки на 3Вт модулях на SMD 5730 (см. статью: Ремонт светодиодных лампочек), результатом которых остался очень доволен, там и качество и надежность и яркость, но не я стал останавливаться на достигнутом я решил протестировать аналогичные модули на 3Вт выполненные на чипах SMD 2835, ранее я собирал лампочки с такими же модулями на 5Вт (см. статью: Светодиодный модуль из Китая).

Как я писал, сегодня на тесте 3Вт модули того же продавца на aliexpress, что и раньше SHENZHEN YOUXINGUANG TECHNOLOGY CO.,LTD, модули приобретались по акции с небольшой скидкой 8,45$. Как и раньше цена достойна качества и их характеристик о чем сейчас и пойдет речь.

Для тестирования тот же корпус лампочки, а вот драйвер другой. По факту он оказался всего 2Вт вместо обещанных 9Вт, так он был в готовой лампочке, а как нам известно Китайцы любят приукрасить свой товар.

Результат с новыми модулями оказался очень хорошим и до замеров мощности я бы сказал, что светят они так же, как 3Вт модуль на SMD 5730. После замеров потребляемой мощности ваттметр показал 3,2Вт что очень мало для 3Вт драйвера. После замеров реально потребляемой мощности светодиодным модулем я получаю 8,78В на 0,27А и это 2,1Вт. Что меня удивило, так это яркость. На первый взгляд яркость отремонтированных лампочек на SMD 5730 и на Led SMD 2835 одинаковая, а реальная потребляемая мощность модулей разная.

Теперь проверяем яркость этих лампочек я получаю шикирующие результат:

SMD 5730

Pлампочки=3,8Вт
Освещенность = 470Лк

Led SMD 2835 (с 2Вт драйвером)

Pлампочки=2,1Вт
Освещенность = 600Лк

Офигев от результата мне остается протестировать их на нормальных 3Вт драйверах. Поэтому продолжении следует.
Что касается Модулей и магазина в целом, это не первая покупка у них, и в этот раз модули пришли совсем не те. Дело не в характеристиках так как они не стали хуже, и многие модули показали большую светоотдачу. А вот качество выполнения их сильно изменилось не в лучшую сторону:

Бледные еле заметные надписи на модули
Форма модуля стала менее круглой а грани не таки гладкие
Отсутствие условных обозначений + и —

Это конечно не повод отказываться от покупки у этого продавца, я и в преть буду приобретать у него новые модули, но не хотелось бы дальнейшего ухудшения качества.
