Слои теплого пола: Слои бетонного водяного теплого пола: обогрев пола в доме

Устройство теплого водяного пола: структура слои монтаж фиксация

В хорошо теплоизолированных домах, где предусмотрено качественное остекление, система водяного напольного отопления может полностью обеспечить теплоснабжение. Однако на лестничных площадках, в тамбурных помещениях и прочих местах, где укладка такого пола исключается или его мощности не хватает, неизбежно использование радиаторов. Поэтому устройство теплого водяного пола преимущественно выполняется в загородных домовладениях. В многоквартирных зданиях с централизованной системой отопления устройство таких систем не допускается из-за некачественных тепловых носителей, высокого уровня гидравлического сопротивления и риска деформации труб в результате гидро-ударов.

Есть несколько разновидностей водяных покрытий: «тонкие», «облегченные» и «бетонные». Последняя конструкция устраивается только в сочетании с прочными железобетонными системами

, а ее главным плюсом является создание цементно-песчаной основы поверх труб, которая обеспечивает максимальные показатели теплоотдачи и комфорт. «Облегченные» покрытия обеспечивают минимальный уровень нагрузок на перекрытия, и благодаря этому они нашли широкое применение в строительстве деревянных домов. В зависимости от применяемых расходных материалов, такие полы могут классифицироваться на «полистирольные» или «древесные». Конструкции «тонких» водяных полов предусматривают использование труб с небольшим диаметром, поэтому они отнимают от жилого пространства лишь 2,4 см в высоту.

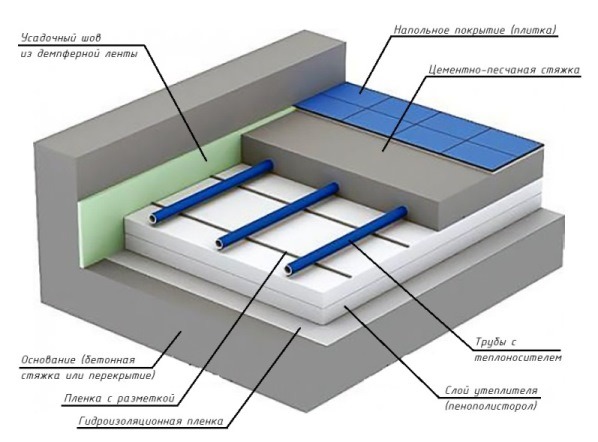

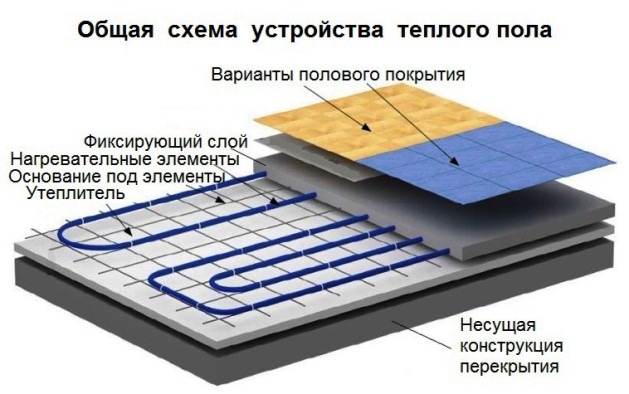

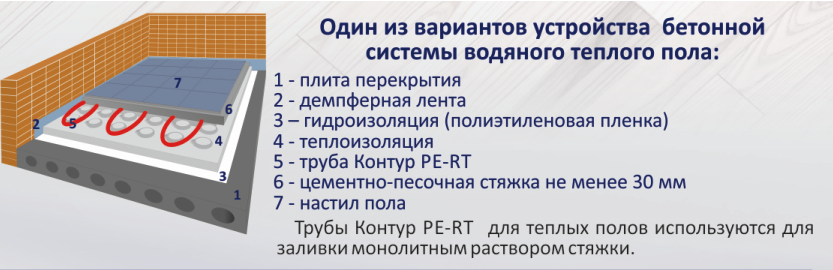

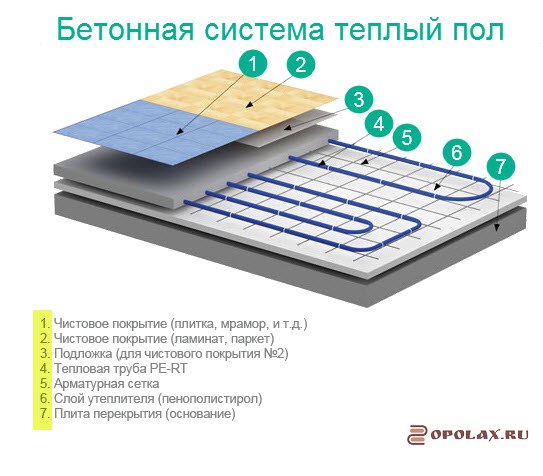

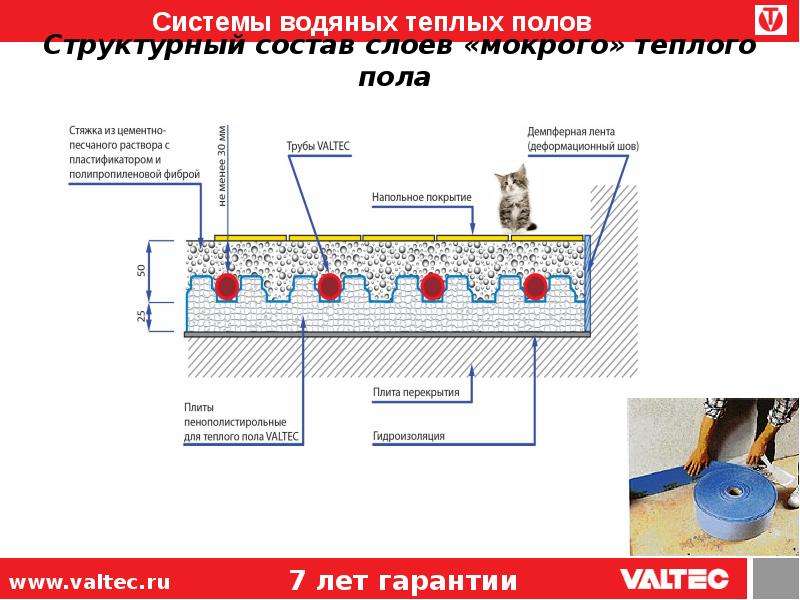

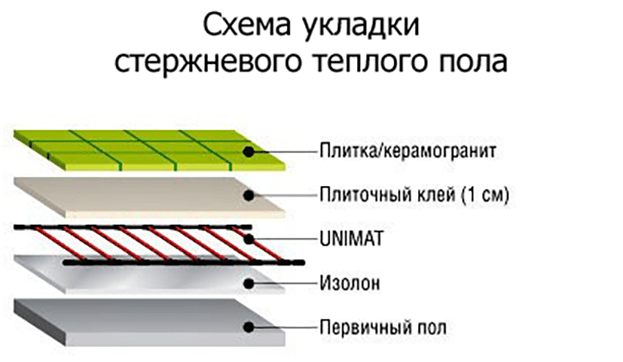

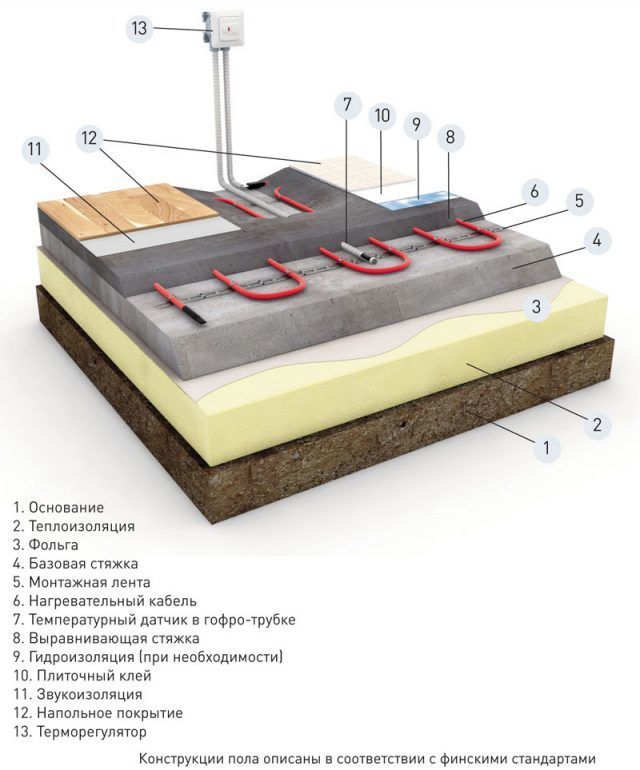

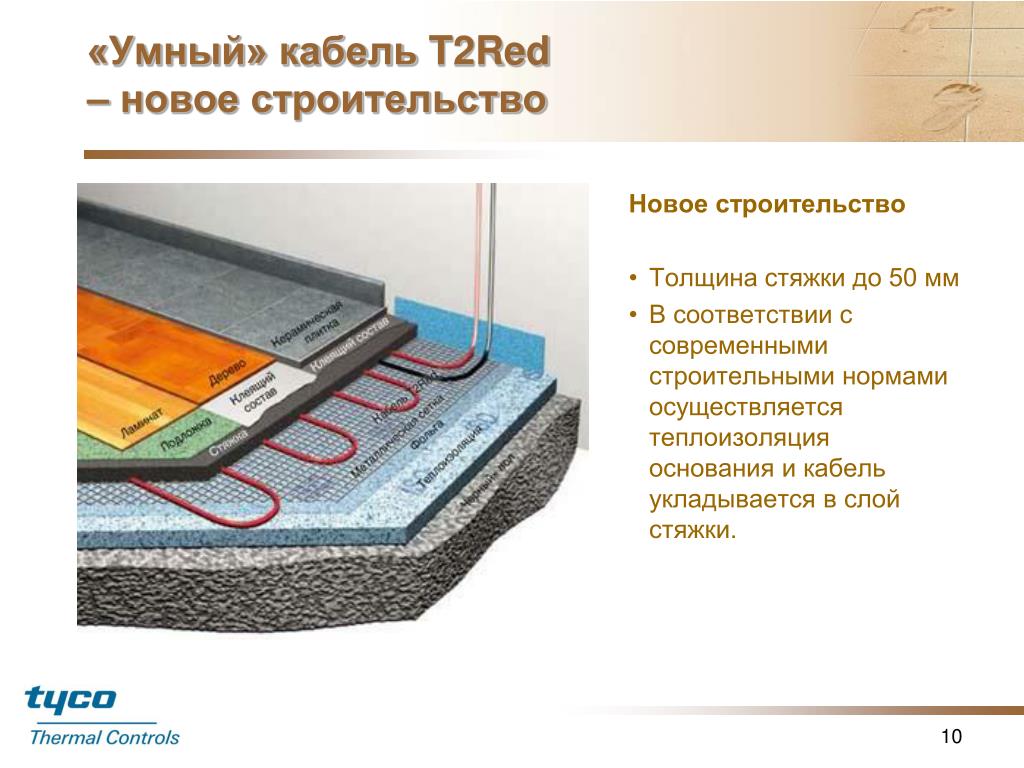

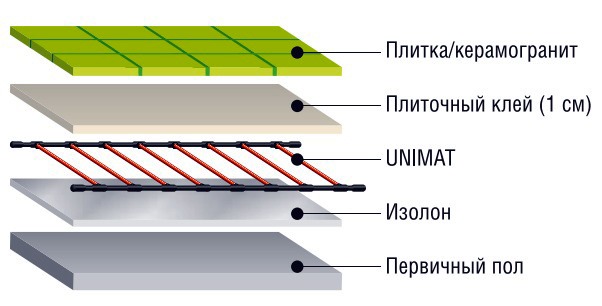

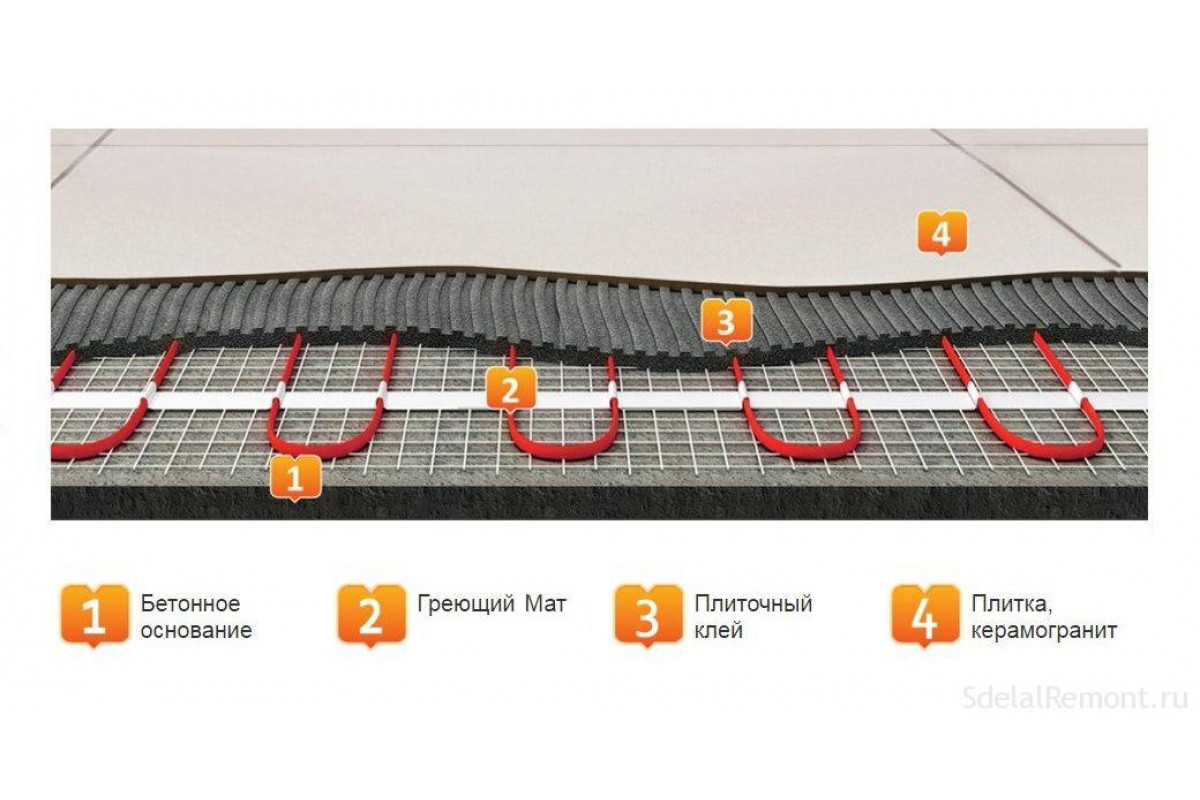

Структура греющего покрытия

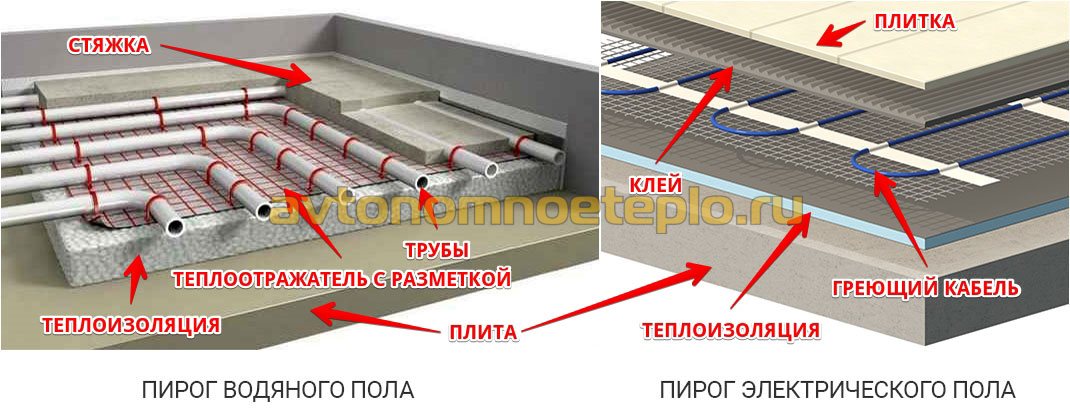

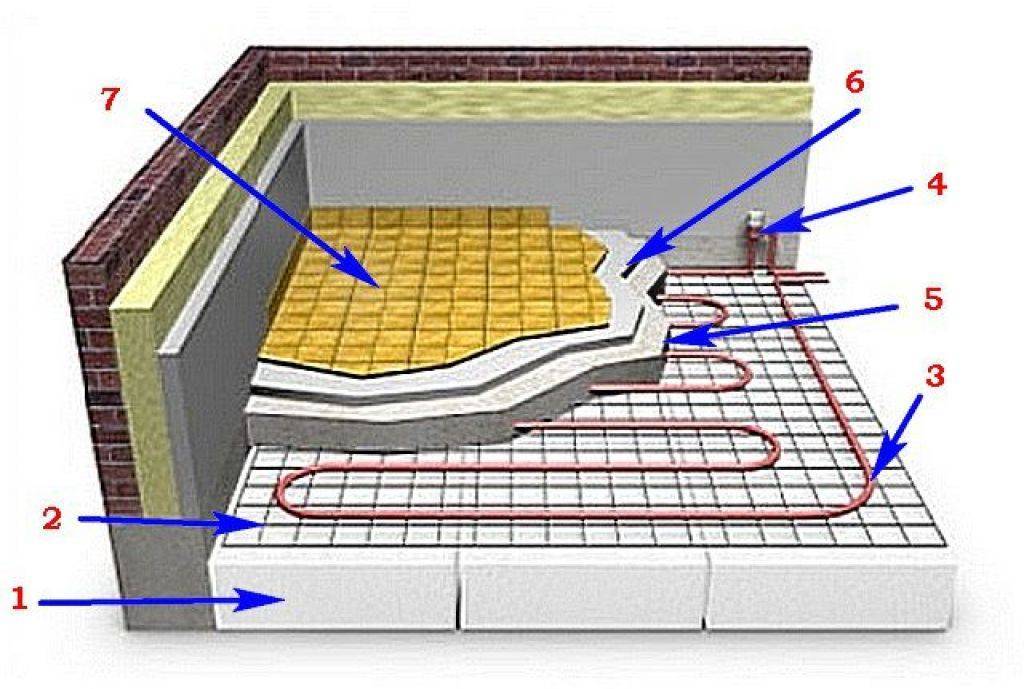

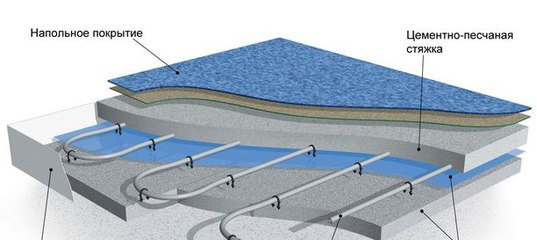

Наиболее распространенная схема устройства водяных теплых полов предполагает создание бетонной основы, поверх которой укладываются дополнительные прослойки.

Для начала на выровненной основе (железобетонном перекрытии или монолитном)

устраивается гидроизоляционная прослойка или пароизоляционное покрытие. После этого по периметру комнаты необходимо уложить демпферную пленку. Ее крепление на стену упрощается за счет наличия клейкой ленты.

Дальнейший этап – установка слоя термоизоляции. Это очень важный момент. Следует правильно выбрать теплоизолятор и его размеры, поскольку тепловые потери под водяным полом должны быть сведены к минимуму. Теплоизоляционная прослойка устанавливается по всей площадке комнаты, в то же время не имеет значения, будут располагаться трубы в конкретной зоне или нет. Поверх термоизоляционного слоя также устраивается гидроизоляция

, без которой невозможно устройство теплого водяного пола.

Сверху на теплоизолятор необходимо уложить и зафиксировать обогревающую трубу. Для ее крепления можно подобрать любой способ, обеспечивающий простую и надежную фиксацию. Это могут быть и якорные скобки, и хомуты из пластика, и дюбельный крючок, а также специальные планки. Наибольшее распространение благодаря своему удобству получили отформованные термоизоляционные плиты, в которых одновременно предусмотрена и гидроизоляционная прослойка и фиксирующие элементы для трубопровода. Армированная сетка — необходимый компонент в бетонных водяных полах. Особенно их использование важно в небольших по площади комнатах правильной геометрической формы. В случаях с большими и сложными по форме помещениями следует использовать либо фибру

из полипропилена либо арматурную сетку.

Затем необходимо уложить несущую прослойку. Это цементно-песчаный раствор, приготовленный в четких пропорциях и с включением пластификаторов.

Верхняя часть «пирога» должна быть представлена декоративным покрытием. Желательно применять керамические изделия, каменные материалы или отдельные виды древесных напольных покрытий.

В итоге высота «пирога» может варьироваться от 10 до 15 см. По большому счету она зависит не от пожеланий мастера, а от требований к высоте термоизоляционного слоя, диаметра трубопровода, высоты стяжки – их параметры, в свою очередь, определяются характеристиками водяного пола, теплоизоляционными качествами перекрытия и применяемым облицовочным материалом.

Вернуться к содержанию

Паро- и гидроизоляционный слой

Конечно, стоимость устройства водяного теплого пола напрямую зависит от количества слоев в подложке и применяемых материалов, однако слои, обеспечивающие эффективную работу системы, являются необходимыми и экономить на них нельзя.

Пароизоляционная прослойка обычно выполняется в виде 0,2-миллиметровой полиэтиленовой пленки. Ее задача состоит в обеспечении защиты термоизоляции от воздействий влаги. Если теплоизоляционный слой представлен пенопластом, то при взаимодействии с влагой он утратит свои шумо- термоизоляционные качества.

Главное же место в этом пироге занимает именно теплоизоляция, которая выступает своего рода направляющей тепло-потока от трубопровода и цементной основы – вверх

, исключая при этом тепловые потери в нижнем перекрытии. Правильность устройства и подбора теплоизоляционного материала определяет такие свойства водяного пола, как экономность, мощность и несущие характеристики.

Как указывают нормативы, толщина термоизоляционного слоя на холодных основах (над подвальным помещением или землей) должна составлять не менее 5 см, а на межэтажных — не меньше 2 см. Плотность такого слоя должна превышать 25 кг/к. м.

Вернуться к содержанию

Монтаж труб теплого пола

Прокладка обогревательных труб поверх термоизоляционного слоя не нуждается в применении дополнительных расходных материалов. Трубопроводная система крепится в специальных канавах теплоизоляции — достаточно нажать на нее ногой.

Главная задача на этом этапе сводится к правильной организации раскладки трубопровода, то есть схема подключения водяного теплого пола должна выполняться с учетом следующих правил:

• Не нужно прокладывать трубы друг к другу плотнее 1 дм. Слишком плотное размещение приведет к существенному перерасходу трубного материала, а тепловые потоки при этом изменятся незначительно. Помимо этого, возможен риск образования мостов холода, когда показатели температуры на обратке будут равны аналогичным показателям в теплоносителе на подаче.
• Слишком высокую мощность напольного обогрева можно достичь за счет более плотного размещения труб. И напротив. Таким образом, вдоль внешних стен отопительные контуры необходимо прокладывать плотнее, нежели в середине.
• Отступы контуров от внешних стенок должны составлять не меньше 150 мм.
• Промежутки между отопительными трубами должны превышать 25 см, чтобы обеспечивалась равномерность теплового распределения по всей площади помещения.
• Нежелательно прокладывать петли труб, длина которых превышает 8 см – это относится к трубам диаметром 1,6 см. В ином случае такая конфигурация может способствовать повышению гидравлических потерь.
• Также не допустима укладка труб в местах стыков перекрывающих плит. В данном случае следует уложить две отдельных трубы с различных сторон проблемного участка. А контуры, которые пересекают место стыка, следует прокладывать в металлической изоляции.

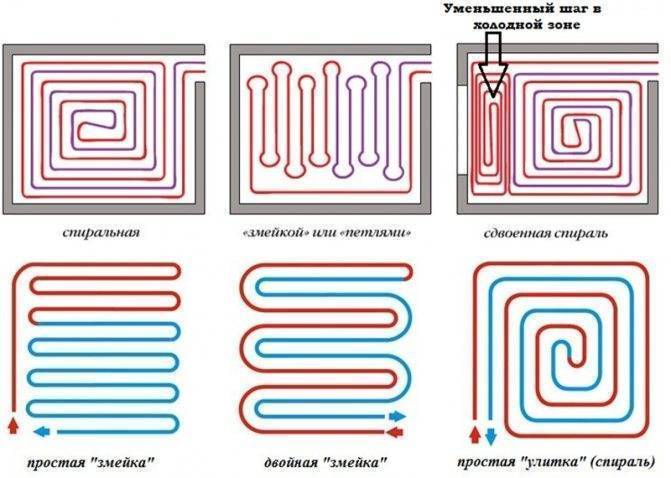

Далее следует отметить существующие формы обогревательных контуров. На сегодняшний день успешно применяются 2 типа монтажа труб: меандровая («зиг-заг») и бифилярная («спираль»).

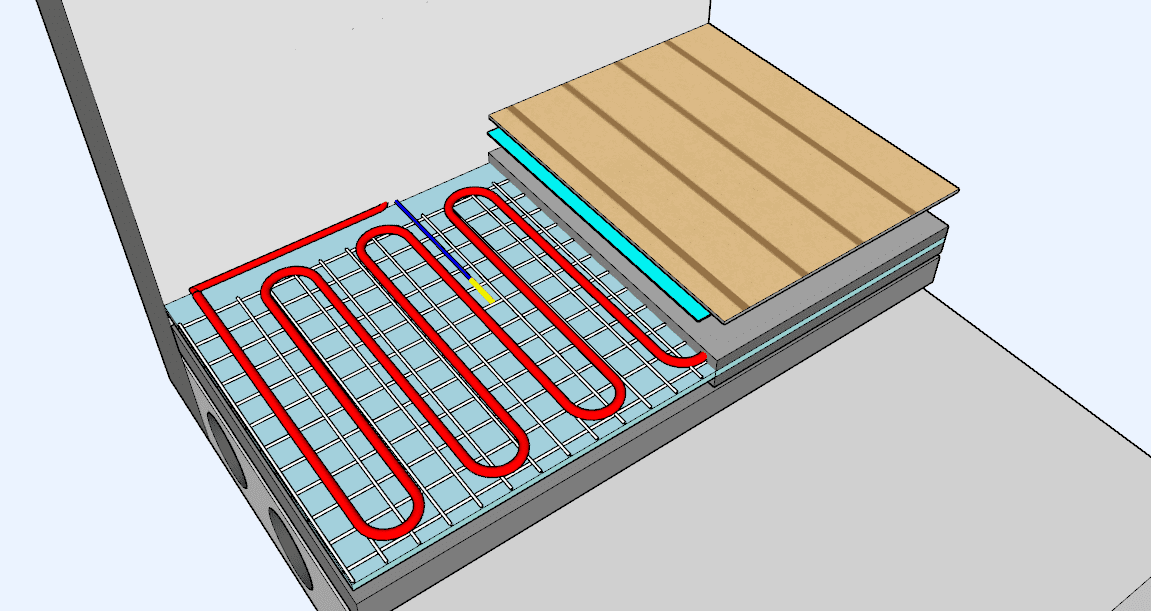

Если выполняется монтаж водяного теплого пола по методу «заг-заг», то теплый теплоноситель будет проходить в контур у наружной стенки комнаты и охлаждаться в этот момент. Соответственно, там, где начинается поступление воды (начало трубы) будет достигаться наибольшая температура покрытия и, соответственно, такая же тепловая отдача. Зато внутри комнаты после прохождения холодного участка теплоноситель утрачивает обретенную вначале температуру и менее эффективно обеспечивает теплом площадь. Таким образом, создается неравномерное тепловое распределение на контурах. Исключить столь неприятный фактор можно за счет увеличения мощности или укладки петли в форме удвоенного зиг-зага.

Так или иначе,

оптимальная равномерность обогрева достигается только при использовании схемы «спираль». В данном случае контуры с разных сторон будут чередоваться, формируя одинаковый обогревательный фон во всем помещении. Особое значение в этом случае имеет устройство коллектора водяного теплого пола, к которому и будут подводиться все трубы системы.

Вернуться к содержанию

Фиксация труб водяного пола

Сразу стоит отметить, что существуют специальные термоизоляционные плиты, в которых предусмотрены элементы для крепления обогревательных элементов.

Однако есть и другие, не менее эффективные средства реализации этой задачи. Нередко, в ходе сооружения дома, в начальном несущем перекрытии предусматривается теплоизоляционный общестроительный слой. В случае, если его толщина

превышает 5 см, то этого уже хватает для монтажа водяного пола, и дополнительный утепляющий материал не требуется.

Если же технология устройства теплых водяных полов предполагает наличие дополнительной теплоизоляции, то можно применить экструдированный или пенный полистирол толщиной не меньше 2,5 см для межэтажного перекрытия и не меньше 5 см — для «холодного». А под пенопластом и поверх него непременно следует расположить гидроизоляционную подложку.

В обоих случаях утеплитель будет иметь ровную и гладкую поверхность, что облегчает работы по фиксации труб. Наиболее распространенный и самый простой способ — это крепеж трубы посредством якорных скобок. С помощью такера они быстро и надежно фиксируются на слое теплоизолятора. Однако у данного способа есть недостатки. Дело в том, что трубы, прижатые к поверхности, утрачивают свои обогревательные качества и, в результате, снижается теплоотдача. Кроме того, в работе необходимо использовать специальные метки, в соответствии с которыми будет соблюдаться шаг прокладки.

Оптимальным решением может стать применение фиксирующих шин, которые позволяют соблюдать шаг контуров и не слишком плотно прижимают трубы к теплоизолятору.

Похожие статьи:

Слои теплого пола — По полу

Планируя сделать теплый пол в доме по грунту, желательно делать конструкцию в два этапа: сначала на нижние слои залить черновую стяжку, и только после того как она вызреет, на нее уложить все остальные слои.

Дело в том, что грунт и, соответственно, все слои над ним может проседать. Даже если грунт слежавшийся, даже если трамбованный, подвижки будут. Он лежал просто, без нагрузки. Если сверху уложить пирог теплого пола, а весит она немало, начнутся просадки, появятся трещины. Может даже порвать элементы теплого пола. Тогда все деньги окажутся выброшенными на ветер. Потому и советуют специалисты сначала делать черновой пол по всем правилам, а потом сверху настилать уже водяной пол. Так намного надежнее.

Да, у многих теплый пол по грунту стоит без стяжки, и ничего не проседает. Но не у всех и не всегда. Так что хорошо подумайте. Теплый бетонный пол по грунту будет надежнее с черновой стяжкой. Если все-таки решите делать без этого слоя, установите хотя-бы два армирующих каркаса: первый под теплоизолятором, и второй в стяжке. Тогда, при тщательной трамбовке, все может неплохо простоять.

Как рекомендуют делать специалисты

Первым делом определяем уровень, до которого нужно снимать грунт. Грунт нужно снимать обязательно. Если слой гумуса или растительные остатки не убрать, они начнут разлагаться и «пахнуть». Потому, будете делать черновой пол или нет, но все лишнее убирать нужно. Тем более что плодородный слой обычно самый рыхлый, и он-то точно будет оседать и может потянуть за собой все лежащие выше слои. Лежащие ниже породы более плотные, во-первых из-за того, что испытывают большие нагрузки, а во-вторых, потому что там меньше обитает живых существ и микроорганизмов.

На весь пирог теплого пола по грунту может уйти от 20 см и больше (в некоторых регионах — намного больше). Потому начинать разметку нужно с нулевого уровня — того, где будет у вас расположен чистовой пол. Отмечаете его, а далее, считаете, насколько нужно углубиться. Желательно при этом размечать уровень каждого слоя: потом будет легче ориентироваться.

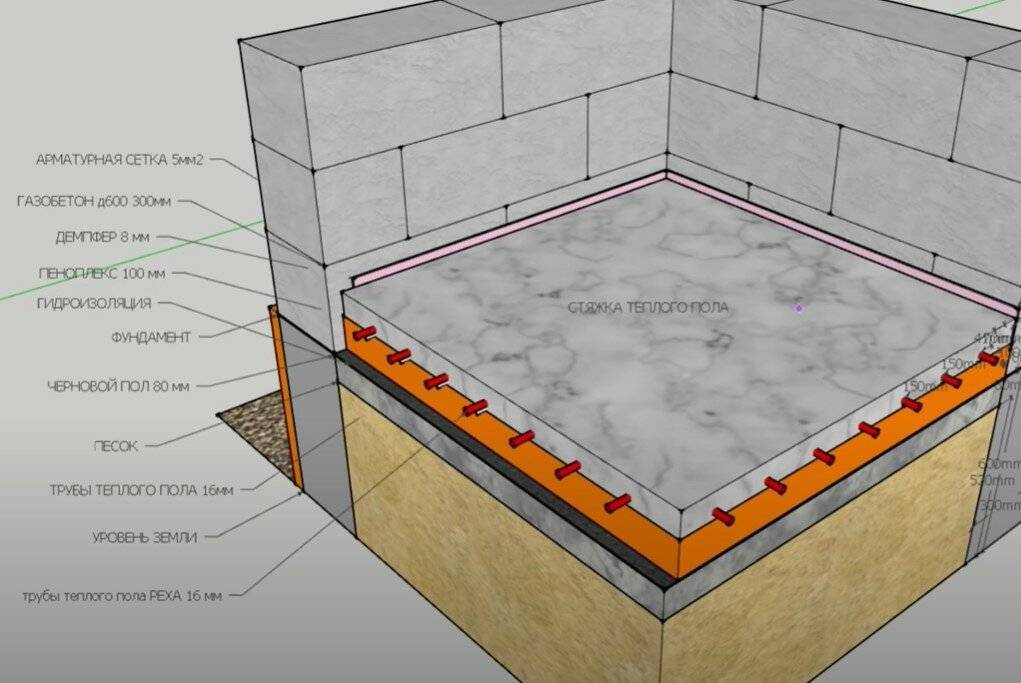

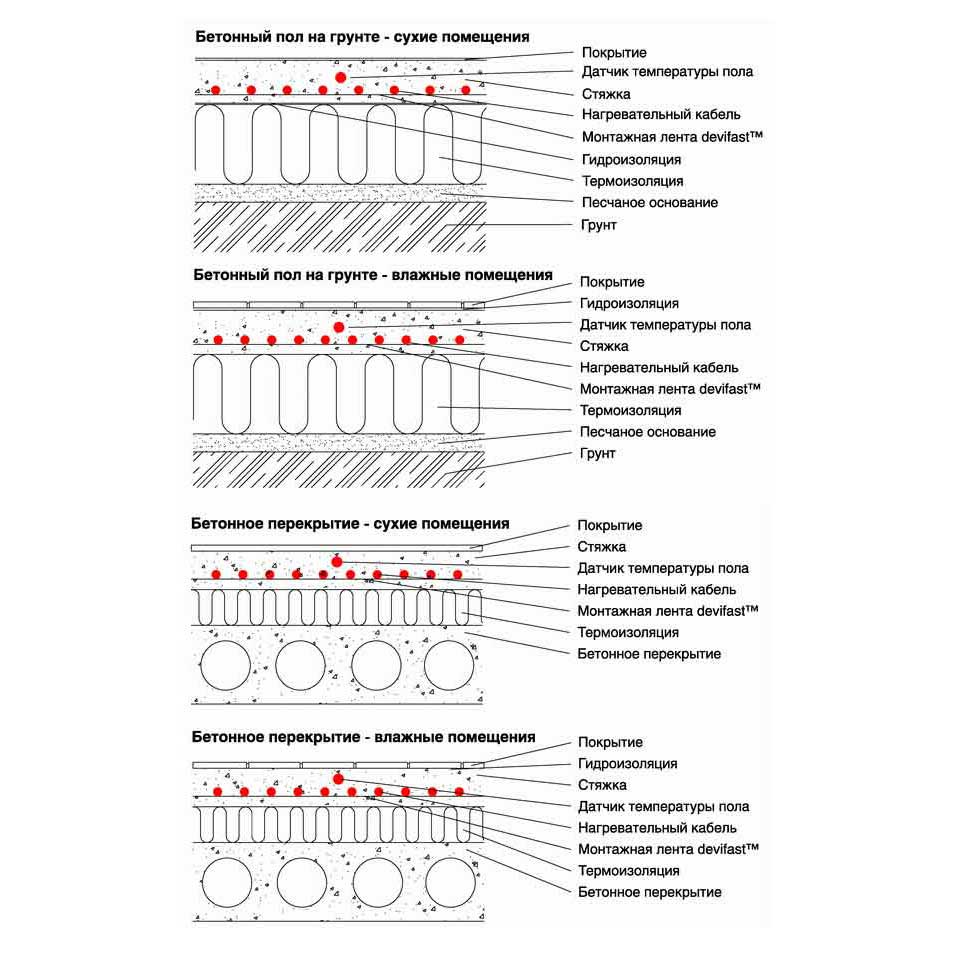

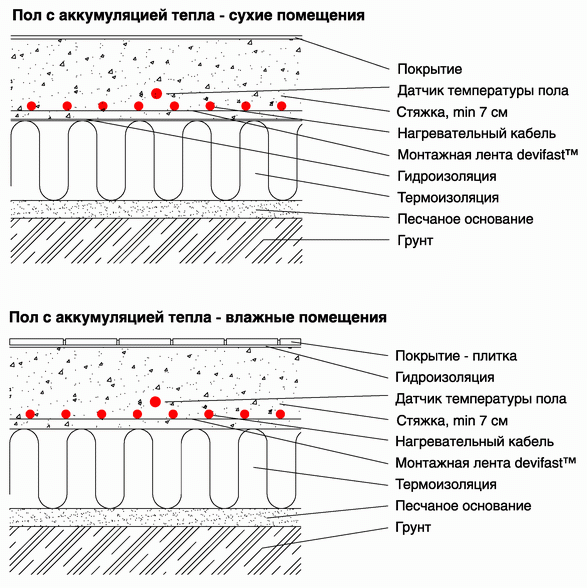

Правильная конструкция теплого пола по грунту такова:

• Снять плодородную почву, убрать весь мусор и камни. Выровнять и  утрамбовать оставшийся грунт. Это нужно сделать очень тщательно, и выверить по нивелиру. Это — основа для всех последующих материалов.
• Слой утрамбованного песка (выровнять по уровню). Песок берут для отсыпки любой. Главное — хорошо его уплотнить и снова выровнять в уровень.
• Слой керамзита или щебня (предпочтительнее щебень из-за меньшей теплопроводности). Фракция — небольшой или средний. Долго и настойчиво уплотняем, пока не станет почти монолитом.
• Предварительная стяжка. Тут два варианта:
  • Пролить щебень и песок жидким раствором (песок + цемент в пропорции 2:1).
  • Залить черновую стяжку. Желательная толщина этого слоя 5-7см. И для надежности уложите армирующую сетку из металлической проволоки 3 мм, с ячейкой 10*10 см. Такой черновой пол надежнее. Он выдержит значительные нагрузки.
• После того, как все схватиться, и бетон застынет, укладывается слой гидроизоляции. Если грунт сухой, это обычно полиэтиленовая пленка, желательно 200 мн в два слоя.
• Пенополистирольные плиты (стыки проклеить скотчем, чтобы раствор не затекал).
• Слой металлизированной гидроизоляции (не фольгированной, а металлизированной).
• Крепежная система теплого пола и сами нагревательные трубки, кабели и т.п.
• Стяжка теплого пола, желательно армированная.

О растворах и добавках для теплого пола читайте тут.

• Последовательность слоев

Толщина всех слоев пирога теплого пола по грунту зависит от региона: чем холоднее, тем больше. На юге это могут быть 2-5 см, а вот чем севернее, тем более массивные требуются пласты. Каждый из них хорошо хорошо уплотняется и выравнивается в уровень. Использовать можно ручные трамбовки, но механические намного эффективнее.

Особенное внимание следует обратить на теплоизолятор. Рекомендуют использовать пенополистирол в плитах, плотность его не ниже 35 кг/м³. Для северных регионов это может быть и 10 см, и больше. Если толщина  теплоизоляции большая (экструзивного пенополистирола), желательно использовать два слоя плит. И укладывать их так, чтобы швы нижнего слоя перекрывались плитой, лежащей сверху. Стыки каждого слоя проклеить скотчем.

Подробнее о материалах которые рекомендуют использовать для теплого пола читайте в этой статье.

Для защиты от сырости не забудьте перед началом всех работ провести гидроизоляционные работы с фундаментом. Важно также не забыть изолировать фундамент от всей конструкции теплого пола. Нужно по периметру положить тот же пенополистирол в плитах. В общем, идея по гидро- и тепло-  изоляции такая: для снижения потерь тепла, необходимо изолировать ваш пол от всего, кроме воздуха в помещении. Тогда и отопление будет экономным, и в помещениях будет тепло.

Технология процесса при высоком уровне грунтовых вод

Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.

Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.

Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.

На этом  же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.

Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка.  После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями, например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола.

Итоги

Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.

Для теплого пола в итоге в любом случае придется устраивать финишное покрытие, в том числе и стяжку. В их качестве могут быть использованы самовыравнивающиеся смеси, а также растворы на цементно-песчаной основе. Все будет зависеть от финансовой возможности и выбранного варианта устройства. В любом случае поверхность должна получиться идеально ровной, в том числе и относительно уровня контура водяного теплого пола. В таком случае прогрев основания пола будет равномерным по всей поверхности в комнате. При этом стоит обращать внимание на один очень важный момент, которым является оптимальная толщина будущей стяжки.

Общие черты

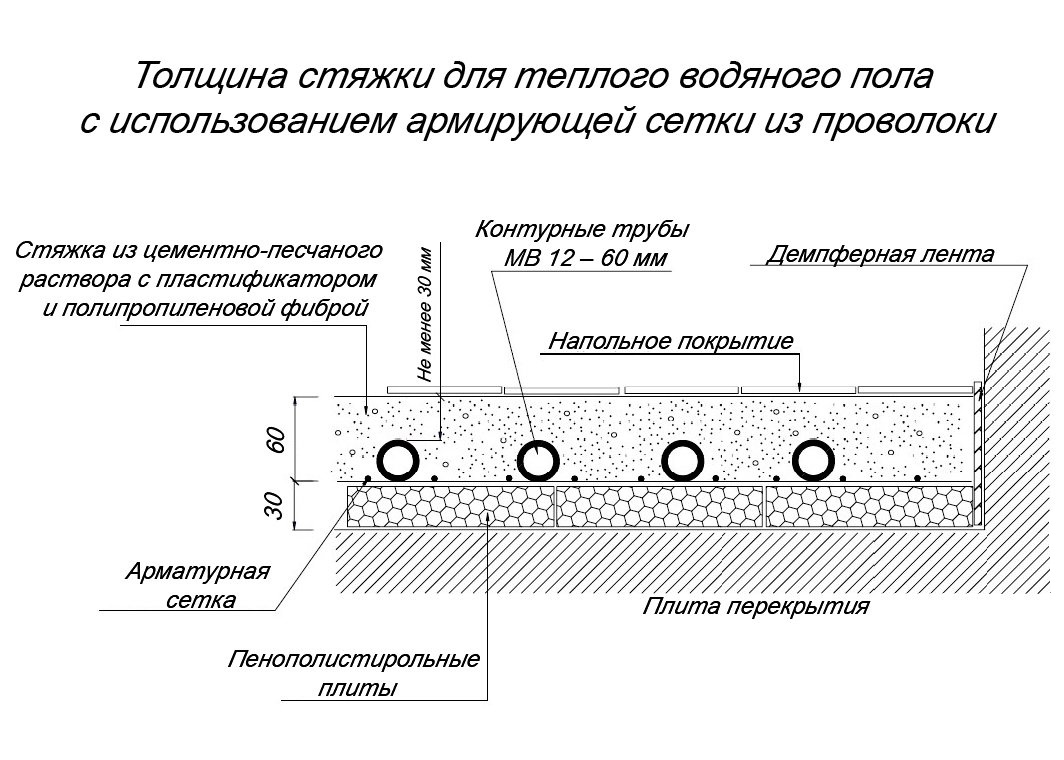

Толщина стяжки для водяного теплого пола будет оказывать влияние на коэффициент полезного действия системы, ее эффективность, а также на эксплуатационный период. Тонкий слой не позволит равномерно прогреваться основанию пола, да и к тому же такая стяжка очень быстро потрескается из-за постоянных перепадов температурных режимов. Очень быстро придет в негодность и выбранное напольное покрытие по очень тонкой стяжке.

Но и толстые слои заливки не принесут положительного результата. С таким основанием значительно повысятся затраты на отопление, так как придется тратить много энергии на прогрев всего полученного «пирога». Следовательно, надо выбирать оптимальные показатели уровня заливки бетонной стяжки для системы водяного теплого пола. Но даже специалисты не смогут дать ответ об универсальности толщины заливки раствора. Многие условия могут оказывать влияние на этот параметр:

• Тип основания пола, тип грунта. В большей степени это относится именно к частному строительству при обустройстве помещения бетонным полом с самого основания.
• Параметры всего помещения, где устраивается стяжка поверх теплого водяного пола, его конфигурация.
• Предназначение будущего помещения.

Разновидности стяжки

Всего можно выделить три основных типа стяжки, которые могут быть применимы для создания ровной поверхности поверх смонтированного водяного теплого пола. Но даже это классификация считается условной.

1. Толщина теплого пола водяного пола, а точнее стяжки над всей системой в районе 20 мм.

   Это больше минимальный показатель для заливки поверх контура трубопровода теплого пола. В работе чаще всего применяются самовыравнивающиеся смеси, которые позволяют получить действительно тонкую поверхность, способную выдержать весомые нагрузки и механическое воздействие. Данный этап устраивается без применения слоя армирования или армирующей сетки.

2. Средние показатели уровня заливки, которые колеблются в пределах 70 мм. Дополнительно для придания конструкции прочности и надежности используется арматурная сетка или специальные сетки для армирования стяжки.
3. Максимальные пределы уровня будущей стяжки по трубам теплого пола доходят до 150-170 мм. Система получила название монолитной, в которой в обязательном порядке применяется армирование. Подходит для случаев устройства целостной опорной системы, выступающей не только в качестве основания пола, но и фундамента будущего строения. В таком случае следует предварительно узнать о том, какие именно нагрузки может выдержать перекрытие в доме.

Минимальные показатели

По общепризнанным стандартам есть минимальные показатели толщины стяжки над системой теплого пола водяного типа. Согласно им, в случае применения самовыравнивающихся смесей, как говорилось ранее, стяжка должна быть минимум 20 мм. Но если же в работе готовится раствор из песка и цемента, то, как минимум 40-50 мм. В последнем случае это касается заливки без дополнительного слоя армирования. Если сделать ее меньшей, то эти параметры, то вряд ли получится достичь эффективности работы системы, а также получить желаемые характеристики.

Есть несколько случаев, при которых можно думать о минимальных значениях уровня стяжки над теплым полом. В обязательном порядке должен быть устроен черновой пол, который выравнивал основание до горизонтального положения. Все существенные неровности таким образом устранены и остается лишь создать слой над контуром теплого пола. Кроме этого во всей конструкции не должно быть никаких элементов армирования. Это лишь увеличит общий слой заливки. Вместо арматуры есть современное средство для придания раствору прочности и текучести – фиброволокно. Оно обладает большим количеством положительных качеств, на которые стоит обратить внимание.

Если при этом в помещении в последующем при эксплуатации будут создаваться существенные нагрузки на основание пола, то минимальные значения толщины стяжки должны уйти в сторону. Такими помещениями могут считаться коридоры, ванные, туалеты, кухни, любые технические помещения.

Строительные нормы и правила утверждают, что трубы теплого пола будут наиболее эффективно передавать тепло внутрь помещения при наличии стяжки в 65 мм вместе с напольным покрытием.

Максимальные пределы

Никаких стандартов в заливке стяжки по максимуму не предусмотрено. Технологически можно его устраивать на высоту до 10-15 см. Если же делать слой больше, то никакой эффективности он не принесет. Все проведенные работы окажутся бессмысленными. Но такая стяжка может выполняться лишь в исключительных случаях. Такими ситуациями могут быть следующие моменты:

• Если устраиваемый слой выступает не только в качестве заливки стяжки, но и в качестве фундамента строения.
• Устройства заливки бетонного пола в помещениях со значительными нагрузками (гараж).
• Осуществление монтажа стяжки на проблемных грунтах, что больше подходит для частных домов.

Большое количество заливаемого бетона будет тратиться в пустую. Если у нас будет помещение в 10 метров квадратных, а слой стяжки составит всего 100 мм, то уйдет как минимум метр кубический бетона, а это неоправданные затраты.

Могут с толстой стяжкой над водяным теплым полом появиться и другие сложности:

• Длительный период нагрева поверхности.
• Снизиться эффективность работы системы.
• Возрастут затраты на обогрев комнаты.

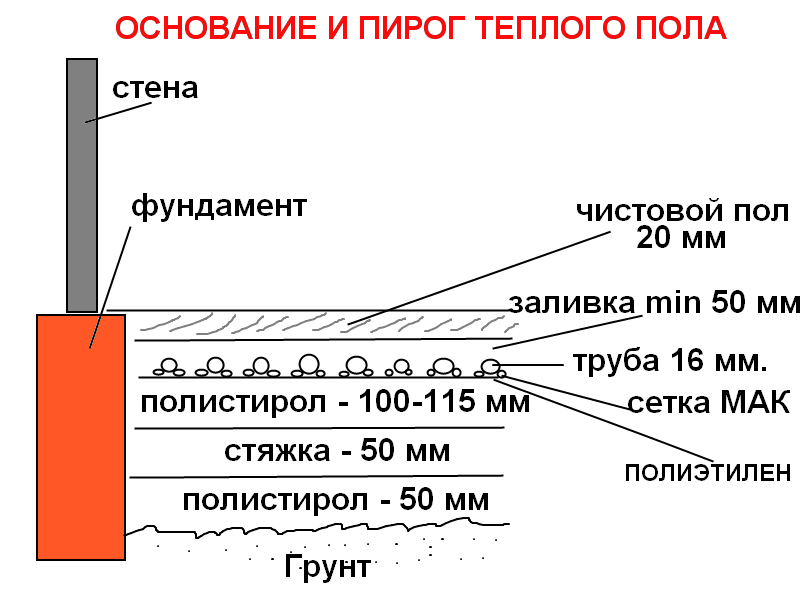

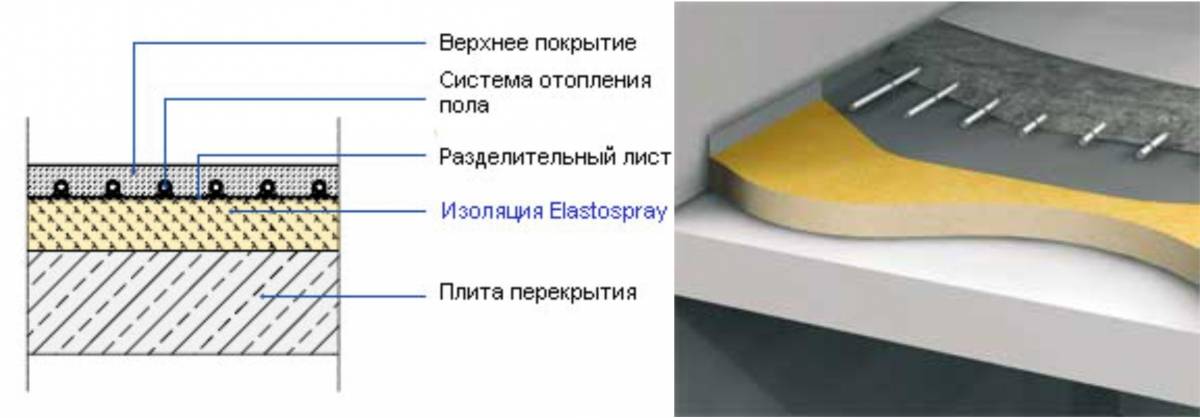

«Пирог» теплого пола

В «пирог» теплого пола, а, следовательно, в общую толщину входят и другие параметры, кроме самой стяжки:

1. Теплоизоляция. Чаще всего в ее качестве применяется полистирол. Слой необходим для того, чтобы не тратить лишнее тепло, не отдавать его вниз, а перенаправлять к основанию пола. Работа системы становится менее затратной и более эффективной. Если это холодные регионы, то оптимальная толщина полистирола должна быть около 100 мм. В более теплых условиях достаточно будет и 50 мм. Многое при этом будет зависеть от расположения помещения (над подвалом, отапливаемой комнатой и т.д.).
2. Гидроизоляция. В общую толщину ее можно вообще не учитывать по причине того, что чаще всего это обычная пленка из полиэтилена.

   Ее толщина настолько незначительна, что смысла нет брать ее в расчет.

3. Сетка МАК позволяет качественно и равномерно распределить трубы теплого водяного пола. Ее оптимальная толщина составляет 4 мм. Но без нее можно обойтись в том случае, если под систему производиться укладка монтажных матов с соответствующими выступами для контура теплого пола.
4. Используемая труба. Именно от нее и будет разноситься тепло по всему основанию. Обычно ее высота составляет не более 20-25 мм, в зависимости от диаметра внутренней части.
5. Бетонная стяжка. Для приготовления раствора лучше всего делать не очень крепкий раствор до марки М300. Уровень заливки стоит вымерять от верхней части уложенного трубопровода. В таком случае система теплого водяного пола будет работать с наибольшей эффективностью.
6. Чистовое покрытие. Кроме самого напольного покрытия в общую толщину добавляется клей, если это кафельная плитка.

Советы по заливке

Для заливки стяжки по системе водяного теплого пола следует придерживаться рекомендаций от специалистов, имеющих опыт выполнения такого вида работ. В первую очередь это касается марки цемента, которая в оптимальном режиме будет равна М200-М300. Не лишним будут различные добавки в состав раствора, для улучшения качества заливки. Пластификатор позволит смеси отлично растекаться по всей поверхности и по итогу избежать появления трещин и других дефектов.

После заливки должно быть выдержано время до полного высыхания раствора. В течение этого периода нельзя включать в рабочее состояние водяной теплый пол, так как он окажет негативное воздействие на процесс высыхания и качества стяжки. Чтобы основание получилось крепким, следует осуществлять уход за стяжкой после заливки. Это заключается в поддержании оптимальных температурных режимов, исключения сквозняков, а также увлажнения поверхности в течение почти недели.

Нагревать «теплый» пол не следует, чтобы ускорить процесс высыхания. Если сроки поджимают, то лучше воспользоваться уже другими вариантами устройства основания пола, как например самовыравнивающиеся смеси, где на высыхание тратиться порядка 9-11 дней. В момент монтажа стяжка температура окружающей среды не должна опускаться ниже +10. В противном случае положительного результата получить не удастся.

Нельзя забывать не только про демпферную ленту, служащую компенсатором температурного расширения стяжки, но и про все остальные слои, которые создадут надежную конструкцию над системой теплого водяного пола. До начала выполнения заливки следует принять меры по проверке систему на работоспособность и герметичность всех соединений. Иначе могут возникнуть сложности после включения в стяжке.

Рекомендации производителей

Каждый производитель по-разному оценивает свои смеси и другие материалы для устройства самого контура теплого пола, а также стяжки из бетона. Кроме этого они выставляют свои рекомендации по выбору качественного и оптимального уровня заливки, чтобы система имела наибольшую эффективность.

Rehau. Для них от верхней части трубы системы теплого пола должна выдерживаться толщины раствора в пределах 45 мм. А вся конструкция – не более 61 мм. Следовательно, надо правильно подобрать для всей заливки необходимый диаметр трубопровода. Но если дело касается промышленных помещений и наличием постоянных максимальных нагрузок, то минимальная бетонная стяжка должна быть 75 мм и доходить максимум до 92 мм.

Kan. Она также относится к числу производителей из Германии. Они также указывает на необходимость заливки раствора по верхнему краю труб системы теплого водяного пола на высоту 45 мм. Если же считать эти показатели непосредственно от теплоизоляции, то 65 мм. Можно обратиться к продукции этой компании и добавить в состав раствора их фирменный пластификатор. В таком случае можно уменьшить высоту стяжки из бетона до 25 мм. В каталоге отображаются все рекомендации в зависимости от используемого материала и общей площади.

минимальная высота под плитку, оптимальная для заливки бетона, на сколько сантиметров заливается

Каждый человек желает, чтобы его жильё было тёплым и уютным. Для этого необходимо позаботиться, в первую очередь, о том, чтобы обеспечить теплоту пола. Ведь именно нижняя поверхность помещения во многом определяет, насколько уютно будет в доме.

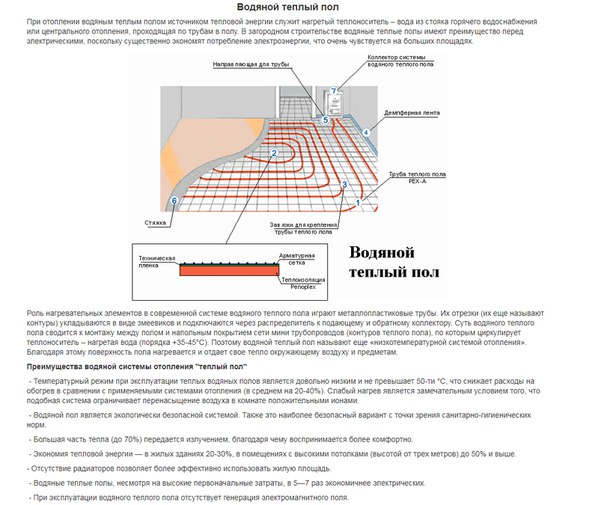

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Конструкция подобного вида утепления достаточно проста, но, в то же время, весьма функциональна: под нижней частью помещения прокладываются трубы, по которым протекает тёплая вода.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Поверхности

Но водяное утепление требует не только труб, но и правильной укладки поверхности. Есть 2 варианта верхнего слоя для подобной системы обогрева. К первому варианту относится деревянный пол.

Такое покрытие легко кладётся, не возникает никаких проблем ни с монтажом, ни с подбором. Однако, его нельзя назвать экономичным, да и для складов оно едва ли подойдёт ввиду своей хрупкости.

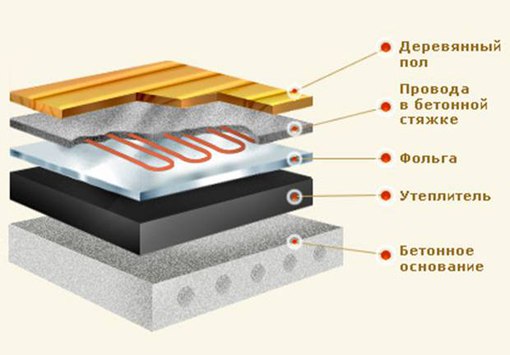

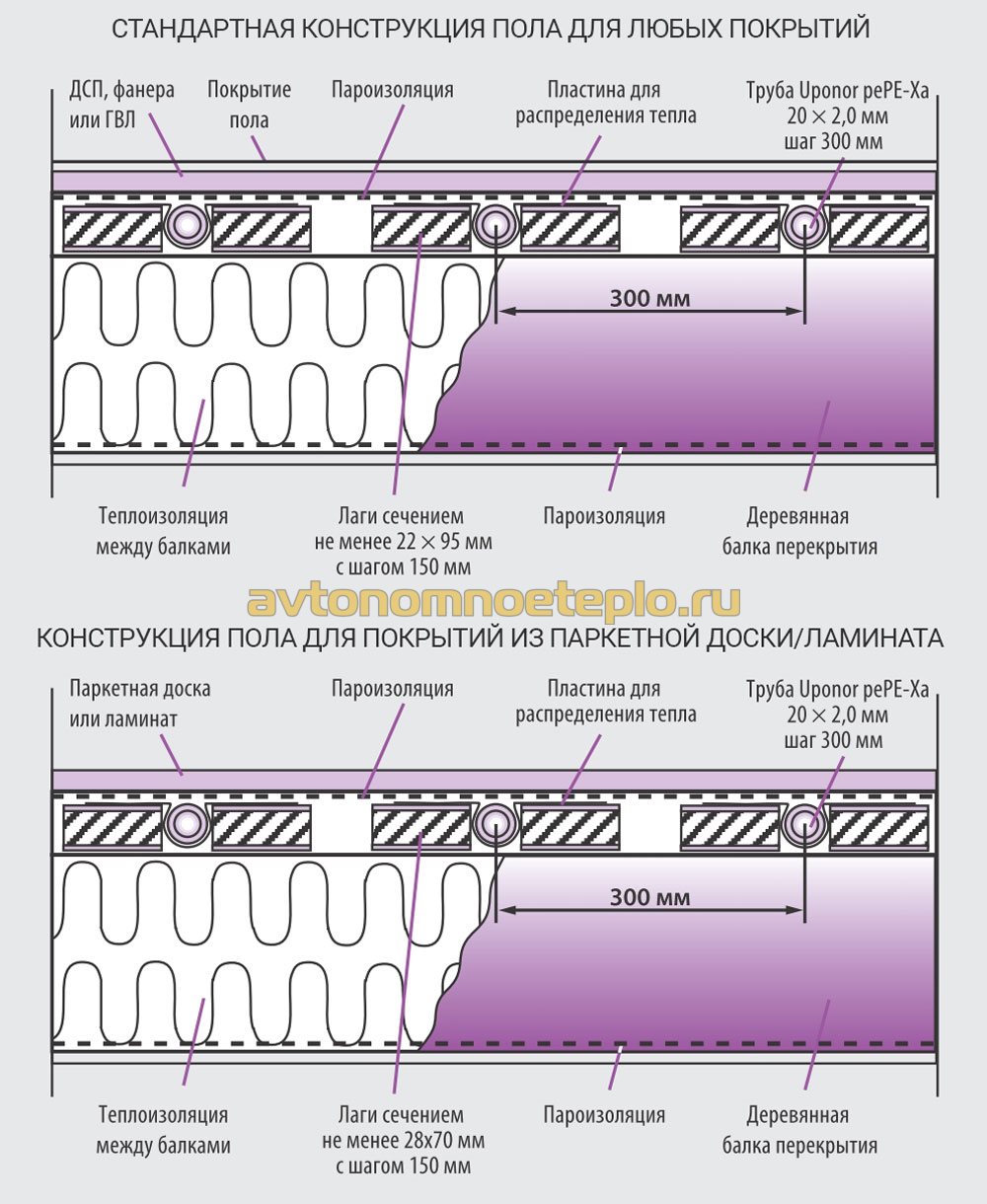

Деревянное покрытие

Прежде всего необходимо знать, как делать стяжку пола, какая лучше и подойдет в особых условиях. В качестве альтернативы можно предложить такой вариант, как бетонная стяжка для теплого водяного пола. Для такой стяжки необходимо знать расход фиброволокна, в правильной пропорции развести сухую смесь.

Такое покрытие может варьироваться по толщине, поэтому следует быть внимательным при выборе габаритов данного слоя. При выполнении данной стяжки необходимо использование по периметру помещения демпферной ленты.

Бетонная стяжка

Именно о том, какая может быть толщина стяжки над водяным теплым полом мы и поговорим далее.

Почему размер бетонного слоя имеет значение?

Размер данного слоя действительно имеет важное значение. Ведь стяжка призвана выполнить сразу 2 функции. Помимо основного своего задания: укрепления системы утепления, она выполняет ещё одну, не менее важную миссию.

Верхняя часть утеплительной системы буквально впитывает тепло от труб, в которых протекает горячая жидкость. Благодаря этому и происходит сам обогрев комнаты.

Бетон легко поддаётся различным видам воздействия, поэтому он может как нагреваться за достаточно короткое время, так и быстро остывать.

Толщина стяжки

Толщина стяжки под теплый пол водяной должна быть определена таким образом, чтобы нижняя часть помещения прогревалась и остывала оптимальным образом.

Если слой будет слишком широким, то бетон будет греться долго, хотя и дольше сохранит тепло. Если же верхняя часть утеплительной системы окажется слишком тонкой, то после быстрого нагрева последует не менее быстрое остывание, возможны даже повреждения пола.

Именно от толщины стяжки зависит то, сколько будет сохнуть стяжка, насколько экономичной, работоспособной и длительной будет система обогрева, а также то, как на будет реагировать на перемену температур внутри помещения.

Что стоит учитывать при выборе толщины стяжки?

Размер бетонного слоя зависит не только от желаемых показателей системы утепления, но также и от того, какое покрытие применяется для пола. Дело в том, что разные материалы требуют различной степени прогрева. Так, наиболее оптимальным вариантом будет паркет.

Стеновые панели для ванной легко устанавливать, они прочные, справляются с перепадами температур, служат долго, при необходимости демонтажа легко снимаются. Тут информация о их различных видах и способах монтажа.

Влага, испарения, интенсивность загрязнения – все эти факторы следует учитывать при отделке рабочей зоны на кухне. Перейдя по ссылке можно ознакомиться со стеклянными панелями для кухни.

Штукатурка короед отличается особым рисунком, сравнимым с древесиной, которая была разъедена личинками жука. Здесь все о способах ее нанесения своими руками.

Такое покрытие не требует огромного тепла для прогрева, поэтому можно использовать едва ли не минимальный слой бетона.

Толщина стяжки теплого водяного пола под плитку должна быть внушительной, потому что этот материал для покрытия пола достаточно тяжело прогревается, он практически всегда в холодном или прохладном состоянии.

Поэтому обязательно нужно позаботиться о максимальном слое бетона, ведь иначе в помещении будет царить холод. Различные другие варианты полового покрытия не имеют значительных особенностей, поэтому подбирать можно едва ли не любую толщину бетона.

Рекомендуемые габариты

Перейдём, собственно, к рекомендуемым размерам стяжки.

Для стандартного жилого помещения габариты обычно не превышают 10 см. Как правило, такой размер используют только для пола, покрытого плиткой. Если покрытие выполнено из другого материала, оптимальной толщиной будет 5-7 см.

Таким образом, вы не потратите лишний материал и, в то же время, получите желаемый результат в плане защиты и теплопроводимости. В тех местах, где находится трубопровод, минимальная толщина стяжки для водяного теплого пола составляет 300 мм.

Минимальная толщина

Этого хватит для защиты от внешнего воздействия, а утепление в этой зоне, как правило, не востребовано. Предыдущие габариты относятся к жилым помещениям, где требуется утепление, оптимальное для человеческих потребностей.

Если же говорить про промышленные здания и склады, то размер бетонной стяжки здесь отличается в сторону увеличения. Это объясняется не только большей потребностью в защите (так как масса воздействия значительно выше, чем в обычном жилом доме), но и большей площадью утепления.

Ведь такие здания имеют большую квадратуру, а значит, для их отопления потребуется большее количество тепла. Поэтому здесь нередко используется максимальная толщина стяжки над водяным теплым полом.

Для разных помещений она варьируется в пределах 200 мм. Этого с головой хватит для любого склада или предприятия. Максимально используемая толщина составляет 30 см, но используется она лишь в самолётных ангарах.

Полезные советы

Для того, чтобы габариты принесли и желаемый результат, требуется грамотно выполнить стяжку, знать расход цпс на 1 м2. Ведь огрехи в подобной работе могут привести к существенной теплопотере, нарушению герметичности и другим неприятностям.

Вот несколько простых правил, придерживаясь которых вы сможете создать идеальный верхний слой водного подогрева в здании:

• наносить стяжку стоит при температуре на уровне 15 градусов тепла. Такой показатель считается оптимальным, при нём цемент проявляет все свои лучшие свойства;
• перед тем, как заливать бетон, необходимо включить давление в трубах подогрева. Оно не должно быть больше 5 атмосфер. Но пользоваться такой системой отопления можно будет не раньше, чем через 3,5 недели, ведь именно за это время бетон затвердевает окончательно;
• чтобы не было теплопотери, необходимо поместить под трубопроводом теплоотражающее покрытие;
• цемент, который вы используете, должен быть куплен незадолго до выполнения работ, ведь старый материал нередко теряет свои свойства.

При правильном выборе толщины бетонной стяжки и скрупулёзности в соблюдении вышеуказанных правил, оснащение любого здания системой водного утепления пройдёт успешно. Вы быстро ощутите все преимущества подобного типа подогрева!

Минимальная толщина стяжки для водяного теплого пола: на перекрытии, над трубой

Напольная водяная отопительная система – отличный вариант утепления дома. Кроме этого, такой способ нагрева еще и экономичен, ведь за него не приходят большие счета по электроэнергии, как это бывает при оснащении электропола. Устройство скрытых теплоблоков – дело достаточно трудоемкое, но не сложное. И если провести монтаж по всем требованиям, то можно добиться высокой эффективности роботы нагревательного узла.

Одним из наиболее важных условий создания «правильной» системы выступает стяжка, для изготовления которой используют цемент и песок. А вот что касается толщины заливки, то тут много версий. Кто-то утверждает, что размер этой конструкции должен быть как минимум 60 мм, а кто-то уверен, что и 40 мм достаточно для обеспечения надежности работы оборудования. Какова же минимальная толщина стяжки для водяного теплого пола должна быть? Давайте разбираться вместе.

Слои отопительной установки

Чтобы сделать правильную установку внутреннего отопления, необходимо провести ряд процессов по созданию всех составляющих ее «начинки». Нарушение последовательности слоев или исключение какого-либо из них чревато выходом из строя всей системы.

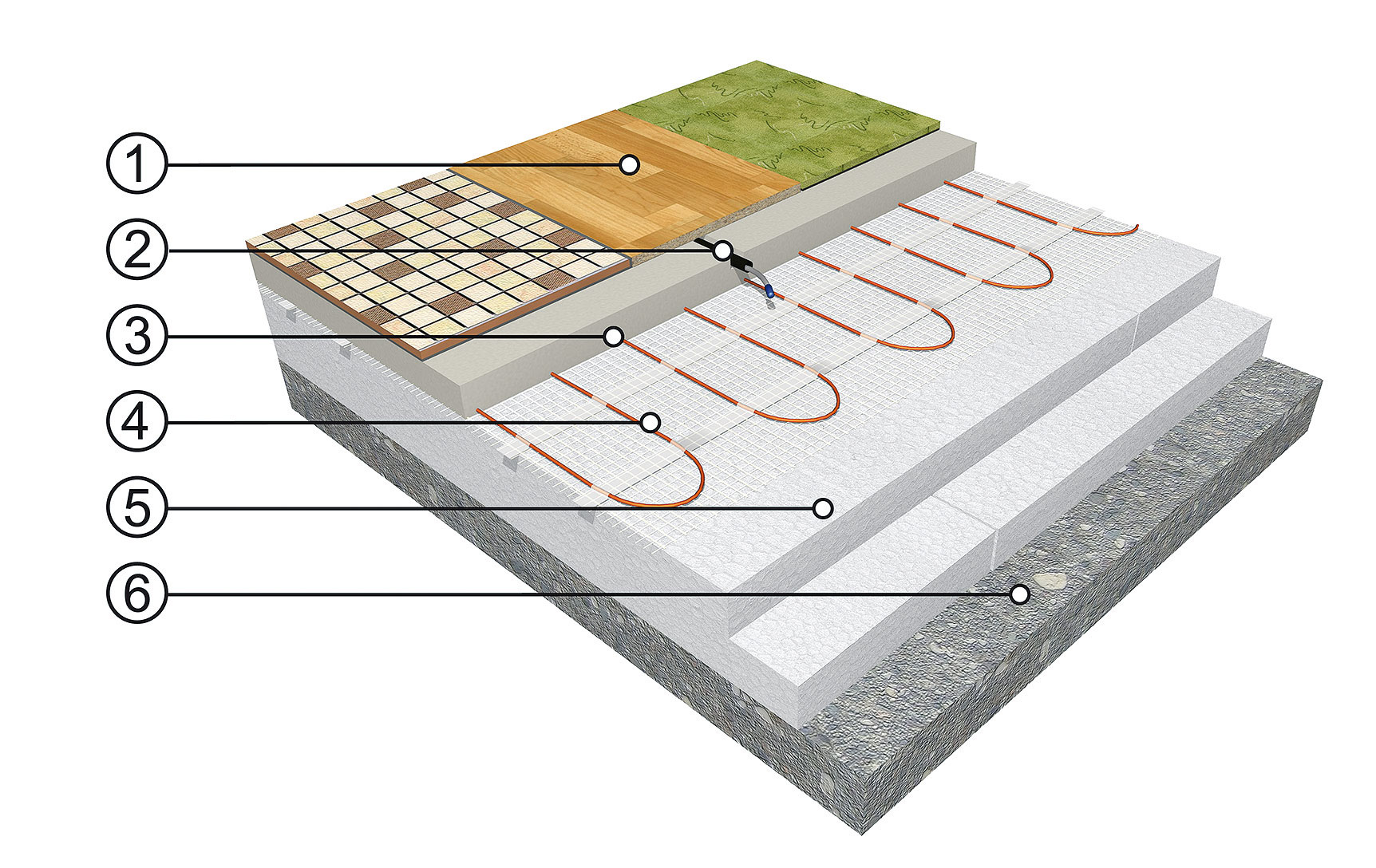

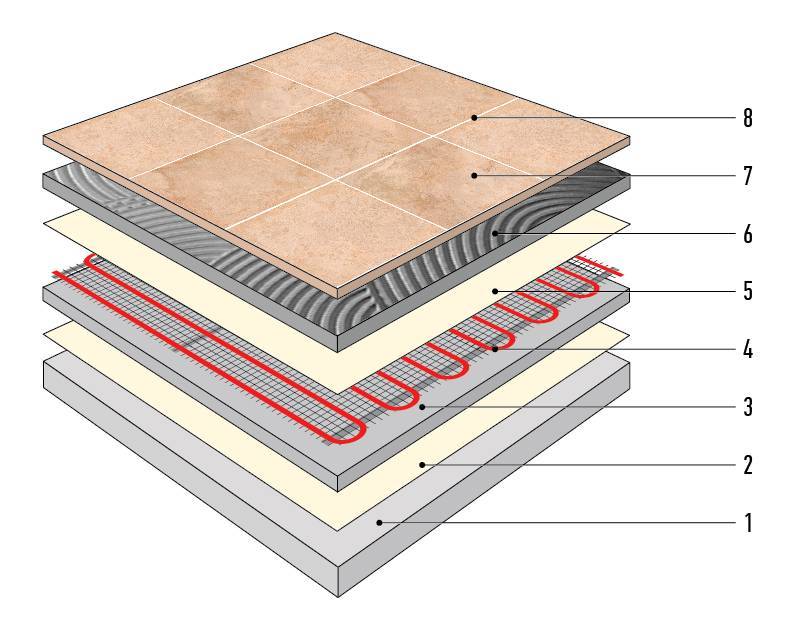

Так выглядит теплый пол в «разрезе»

Итак, в целом теплый водяной пол состоит из 6 слоев, в числе которых:

• черновая стяжная конструкция, не требующей высокой точности;
• гидроизоляционное полотно для предупреждения попадания влаги из стеновых и межэтажных перекрытий в сам обогревательный узел;
• теплоизоляционный материал для исключения потери тепла;
• армирование напольной площади помещения, для чего используется армированная сетка или специальные маты с креплениями для создания монолитной конструкции;
• прокладка трубопровода по заранее согласованной схеме, которая отвечает всем требованиям СНиП и вместе с тем учитывает назначение и конфигурацию помещения;
• заливка самовыравнивающейся цементной основы;
• декоративное покрытие, в качестве которого может быть кафель, линолеум, паркет или ламинат.

Толщина стяжки под керамическую плитку может быть более 50 мм, поскольку кафель отличается высокой теплопроводностью. Для ламината или паркета – не более 30 мм, дерево – плохой проводник тепла.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Черновая основа является очень важной составляющей оборудования подобного рода. Благодаря ей происходит первичное выравнивание, что позволяет слой чистовой заливки сделать максимально равномерным. Причем черновая основа должна быть не только при оснащении пола по грунту, но и по плите перекрытия в квартирах многоэтажных домов.

Если пропустили черновую стяжку, финишная цементная поверхность получится неравномерной. Это в целом повлияет на надежность самого теплового источника и на эффективность его работы.

Для чего нужна финишная стяжная основа?

О функциях черновой бетонной заливки мы уже с вами поговорили, теперь давайте разберемся с тем, для чего же необходима чистовая стяжка пола:

1. Обеспечение защиты теплоносителя от механических воздействий. Трубопроводная система, несмотря на прочность металлопластиковых труб, которые являются в этом случае теплоносителями, достаточно уязвима к механическим воздействиям. А поскольку обнаружить наличие протечки в готовом узле практически невозможно, не говоря уже о проведении ремонтных работ, то лучше заблаговременно позаботиться о том, чтобы тепловой источник был надежно защищен от деформаций и повреждений.

Утепление и изоляция стяжкой

2. Дополнительная фиксация трубопровода. Водяная установка, как известно, обуславливается укладкой теплоносителя на армированную сетку, а также фиксацией первого с помощью специальных зажимов. Но вместе с тем опытные специалисты настоятельно рекомендуют фиксировать тепловой трубопровод посредством цементной базы, что позволит обеспечить действительно надежный крепеж системы.

Фиксация труб на арматурной сетке

Фиксация на матах – для крепежа используются плотные бобышки

3. Равномерное распределение тепла по всей площади пола. Любая схема выкладки источника тепла подразумевает монтаж труб на определенном расстоянии друг от друга. А благодаря стяжке над теплым водяным полом, размер которой зависит от многочисленных нюансов, происходит прогрев самой цементной основы, что и обуславливает равномерный нагрев поверхности.

Полностью готовые теплые полы – перед укладкой декоративного покрытия

Сама же толщина стяжного элемента зависит от ряда факторов, к основным из которых можно отнести такие критерии:

• тип декоративного покрытия – кафель, паркет, линолеум, ламинат;
• диаметральный размер теплового трубопровода;
• назначение скрытого обогревательного блока – единственный источник тепла в доме или дополнительный к централизованному отоплению;
• предполагаемая максимальная нагрузка, передаваемая поверхности.

Минимально допустимая толщина

Согласно данным СНиП (строительные нормы и правила), минимальная толщина стяжки над трубными коммуникациями, которые прокладываются во внутрипольной поверхности, должна быть не менее 40 мм. Добавив к этому значению диаметр трубы, получаем в среднем 60-70 мм. Именно на эту цифру и стоит полагаться при устройстве скрытого отопительного блока.

В настоящее время для финишной заливки используют не цементно-песочный раствор, как это было раньше, а самовыравнивающиеся смеси, которые обладают высокими показателями прочности. При использовании таких материалов, стяжную конструкцию выполняют самой наименьшей, то есть так, чтобы она не на много покрывала теплоноситель. Как правило, этот метод используется по дальнейшую укладку кафеля.

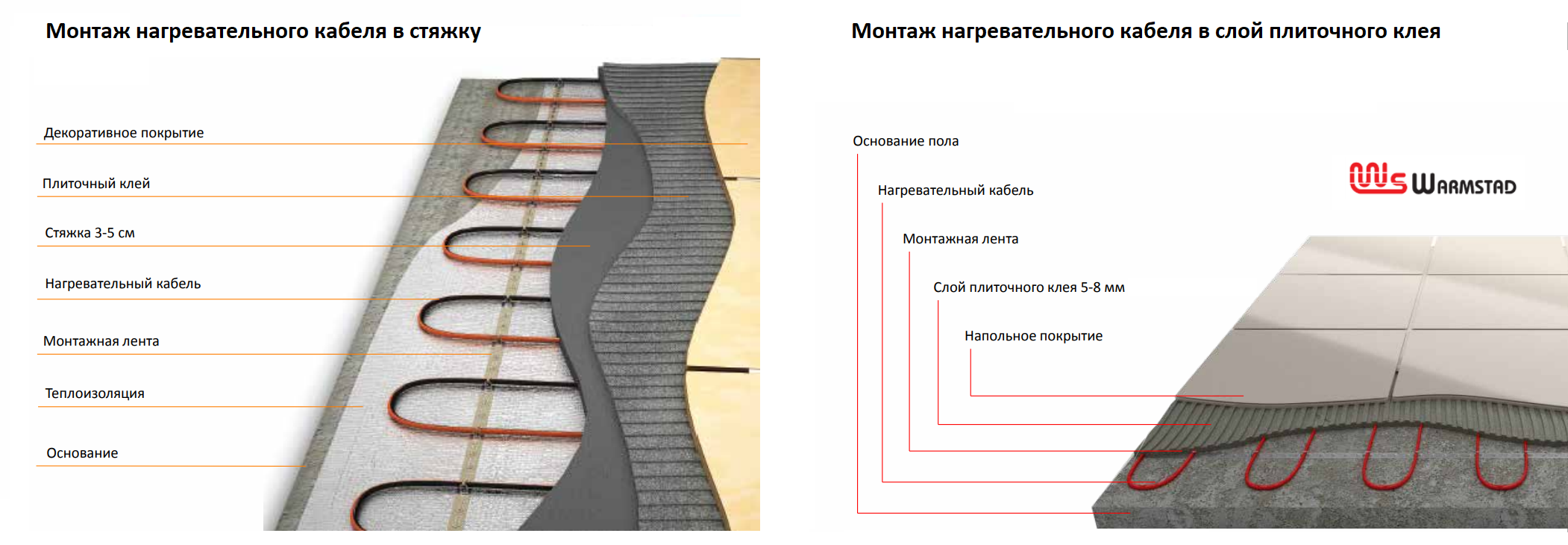

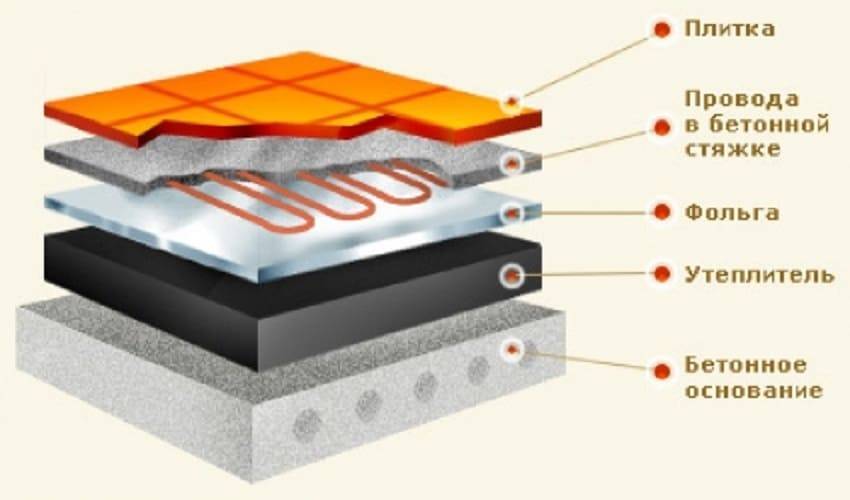

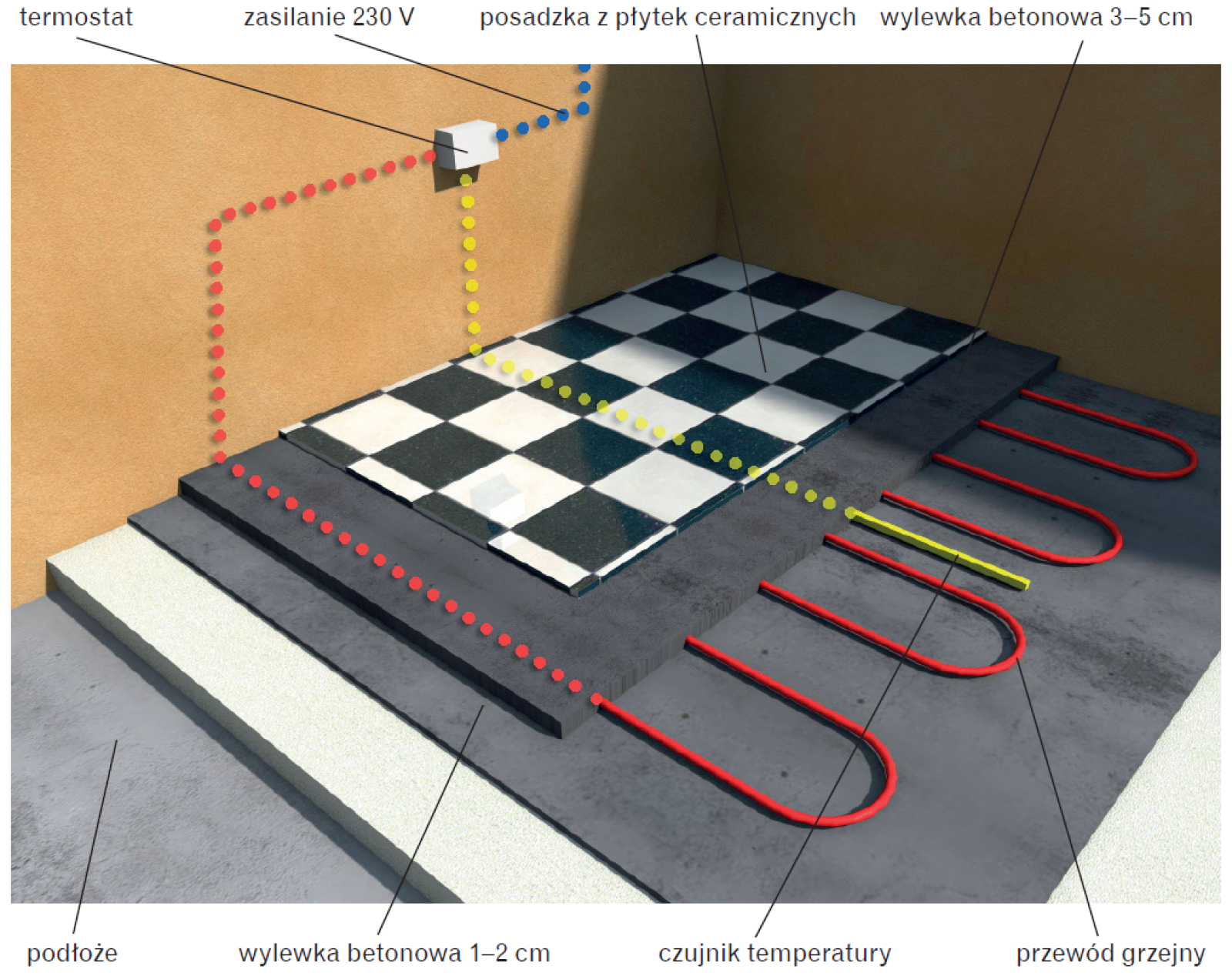

Несколько иначе определяется величина стяжки пола над электрическим скрытым нагревателем. Теплоэлемент, в качестве которого выступает греющий кабель, характеризуется более высокими прочностными характеристиками, в отличие от труб, применяемых для создания скрытых водяных обогревательных систем, а потому чистовая цементная основа в этом случае несет несколько меньшую защитную функцию. В силу этих обстоятельств величина заливки при устройстве электроплов не превышает 15 мм.

Это рекомендуемая толщина для жилых комнат и домов. Для технических помещений толщина должна быть не менее 40 мм, поскольку на полы приходится повышенная нагрузка.

С этой статьей читают: Как сделать теплый пол в гараже

ВИДЕО: Из каких слоев состоит стяжка теплого пола, ее толщина и при какой температуре можно заливать

Максимально допустимая толщина

Раз уж мы заговорили о наименьшем размере стяжной базы, то было бы не справедливо, если бы мы опустили вопрос о максимально допустимой величине этого слоя.

О том, сколько сантиметров может быть максимальный слой над обогревательной установкой, в СНиП ничего не сказано. Делать этот элемент чересчур толстым нет никакого смысла:

• в квартирах с невысокими потолками это приводит к уменьшению полезного жилого пространства;
• перерасход материалов, и, как следствие, удорожание самой отопительной системы;
• снижение эффективности работы отопительного блока – за счет увеличения объема бетона, тепло будет направлять на его обогрев, «донося» до пола лишь небольшую часть теплоэнергии.

Как правило, увеличение слоя обуславливается необходимостью выравнивания поверхности или создания пола на одном уровне в смежных комнатах. Однако для этих целей специалисты рекомендуют экспериментировать с черновой стяжной базой.

Существуют ситуации, когда превышение рекомендуемой толщины финишного бетонного слоя есть необходимостью. Так, благодаря утолщенной цементной конструкции удается защитить нагревательные элементы от деформации и повреждений в тех помещениях, где предусмотрена большая нагрузка на пол: гараж, технические постройки и пр.

Надеемся, наши рекомендации помогут вам создать качественную, эффективную и надежную отопительную установку в своем доме.

ВИДЕО: Как делать стяжку на тёплый пол — установка маячков

Утеплитель для теплого пола водяного ПЕНОПЛЭКС

Теплоизоляция системы теплого пола (пола с дополнительным обогревом)

До недавнего времени системы теплых полов служили только в качестве дополнительного обогрева, например, чтобы не холодно было ступать босиком на пол в ванной комнате. Сейчас получают распространение системы теплоснабжения всего дома на основе обогрева полов, без радиаторов отопления.

Классическое устройство теплого пола для дополнительного обогрева бывает двух видов: электрическое и жидкостное. Устройство электрического теплого пола выполняется кабельным или в виде нагревательных матов с кабелем на сетке. В классической жидкостной системе обогрев осуществляется через трубы с циркулирующим теплоносителем: как правило, водой или этиленгликолем. Трубы разогреваются от системы отопления дома (автономного или централизованного).

В последние годы появились иные устройства теплого пола в доме: электро-водяные (где теплоноситель в трубах разогревается с помощью электрического кабеля) и модернизированные электрические: пленочные, стержневые, на основе аморфной металлической ленты и т.д.

Необходимость теплоизоляции

Производители систем «водяных теплых полов» рекомендуют их теплоизолировать, чтобы предотвратить передачу тепловой энергии в нежелательных направлениях, иными словами, чтобы не обогревать соседей снизу, подвал или фундамент дома. Уложив по бетону утеплитель для теплого пола ПЕНОПЛЭКС^®, вы сможете избежать напрасных теплопотерь и расходов электроэнергии. При этом в большинстве случаев дополнительная гидроизоляция теплоизоляции не требуется, поскольку ПЕНОПЛЭКС^® обладает практически нулевым водопоглощением.

Преимущества теплоизоляции ПЕНОПЛЭКС® в качестве утеплителя под теплый пол

• Отличные теплозащитные свойства. Расчетный коэффициент теплопроводности экструзионного пенополистирола составляет 0,034 Вт/м-К что в десятки раз ниже, чем у традиционных стройматериалов.
• Стабильность теплотехнических характеристик. Благодаря мелкоячеистой структуре ПЕНОПЛЭКС® обеспечивает стабильно низкую теплопроводность на протяжении всего срока службы.
• Биостойкость. Экструзионный пенополистирол не представляет интерес для грибка, плесени и прочих вредных для здоровья микроорганизмов. Абсолютная биостойкость ПЕНОПЛЭКС® доказана микологическими испытаниями, согласно которым он никогда не станет для этих непрошеных гостей ни источником питания, ни благоприятной средой для проживания.
• Безопасность. Материал изготовляется только из первичного сырья — высококачественного полистирола — без применения отходов переработки пластмасс, которые могут ухудшать технические характеристики материала и снижать его безопасность. ПЕНОПЛЭКС® не содержит в своем составе мелких волокон, пыли, фенолформальдегидных смол, сажи, шлаков, в его производстве не используется фреон.
• Прочность на сжатие (не менее 0,15 МПа). ПЕНОПЛЭКС® выдерживает серьезные нагрузки, к тому же не крошится и не осыпается как в процессе монтажа, так и в течение всего срока эксплуатации.
• Долговечность. В ходе испытаний в НИИ Строительной физики образцы ПЕНОПЛЭКС® прошли через 90 циклов замораживания-оттаивания. Один «условно годичный» цикл состоял из двукратного охлаждения до – 40°С, чередовавшегося с нагревом до +40°С и последующей выдержкой в воде. В результате образцы сохранили все свои теплотехнические характеристики. С учетом коэффициента запаса был научно определен уровень долговечности — 50 лет эксплуатации при температурно-влажностных воздействиях в диапазоне ±40°С.

Последовательность монтажа системы теплого пола с применением теплоизоляции ПЕНОПЛЭКС

1. Верхнее покрытие пола (плитка)
2. Стяжка с нагревательными элементами
3. Полиэтилен
4. ПЕНОПЛЭКС®
5. Выравнивающая стяжка
6. Перекрытие из сборного железобетона

Схема 1. Строительный «пирог» пола с обогревом

• Выравнивание поверхности, на которой обустраивается «пирог» пола (поз. 6 на схеме 1). Это делается с помощью цементно-песчаной стяжки (поз. 5 на схеме 1) или строительных смесей на основе цемента. Необходимо устранить локальные неровности размером более 5 мм.

• Укладка теплоизоляции ПЕНОПЛЭКС^® (поз. 4 на схеме 1). Плиты могут быть смонтированы как в один слой, так и в несколько.

• Устройство защиты от утечек цементного «молочка» при застывании стяжки, которая заливается на следующей стадии. С этой целью кладется пленка из прочного полиэтилена (поз. 3 на схеме 1), либо стыки проклеиваются скотчем.

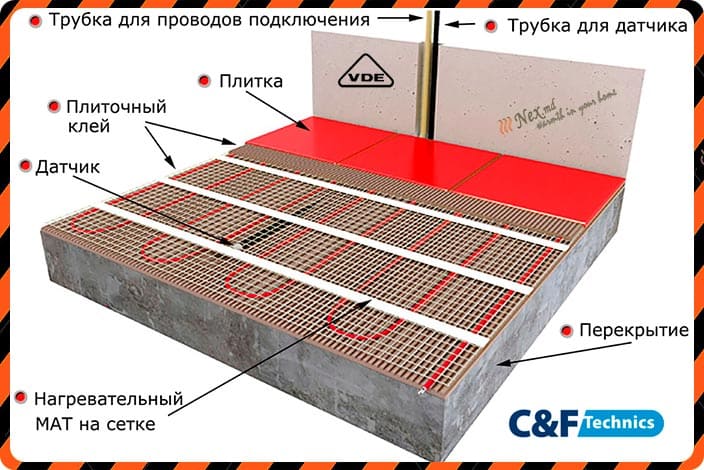

• Монтаж теплого пола. Система в виде нагревательных матов укладывается на полиэтиленовую пленку. Устройство обогрева пола в виде кабелей и труб (жидкостной теплый пол), как правило, крепится на арматурную сетку, на которую заливается стяжка (см. ниже).

• Заливка стяжки с нагревательными элементами (поз. 2 на схеме 1). Как правило, цементно-песчаной. Она служит для распределения точечных нагрузок. Минимальная толщина стяжки — 40 мм. Между ЦПС и стеной необходим зазор 10-20 мм, обеспечивающий звукоизоляцию и возможность температурного расширения. Зазор заполняется вспененным полиэтиленом.

• На стяжку укладывается финишный слой пола (поз. 1 на схеме 1) — плитка, ламинат и т.д.

С высококачественной теплоизоляцией ПЕНОПЛЭКС^® из экструзионного пенополистирола система дополнительного обогрева пола будет работать наиболее эффективно, без лишних затрат тепловой или электрической энергии.

Из чего состоит пирог водяного теплого пола? Технология правильного монтажа в Инжиниринговом агентстве

Чаще всего мы показываем уже конечный результат — правильно уложенные трубы из сшитого полиэтилена на фольгированной подложке. А что же под ней? Как правильно расположить все слои так, чтобы не потерять тепло? Мы попросили наших мастеров рассказать о технологии укладки водяного теплого пола. Итак, из чего же состоит правильный водяной теплый пол в Инжиниринговом агентстве (слои снизу вверх):

• черновая стяжка
• пенополистирол ~3-5 см
• демпферная лента по периметру
• теплоизоляционная подложка ~2-3 мм
• трубы теплого пола со скобами ~2 см
• финальная стяжка под напольное покрытие

Таким образом, общая высота правильного пирога водяного теплого пола с учетом стяжки и финишного покрытия будет около 10 см. Поэтому для такой системы отопления нужно предусмотреть особые условия заранее, если не хотите поднимать в последний момент уровень пола.

ВАЖНО! Продумайте заранее все работы, посоветуйтесь не только со строителями, но и нашими независимыми специалистами!

Исходя из типичных ошибок заказчиков, советуем тщательно выбирать бригаду строителей монтажников и заранее связываться с теми, кто будет проводить инженерные коммуникации. А еще лучше организовать встречу на объекте инженеров и строителей вместе.

Для чего нужна теплоизоляция в правильном пироге водяного теплого пола

Из школьного курса физики мы с вами знаем, что тепло поглощается более холодной материей, т.е. уходит туда, где холоднее. А холоднее всего в доме где? — в подвале, под полом. И чтобы тепло не уходило в этот подпол, под трубы стелится толстый слой теплоизоляции. Материал обладает повышенной теплоотдачей и не позволит просто так уходить теплу вниз.

Еще одна функция теплоизоляции — крепление труб водяного теплого пола специальными скобами. Так как изоляция довольно плотная, но податливая, то крепить трубы не так уж и сложно при наличии специального инструмента.

Совет: если теплый пол укладывается на первом этаже, то выбирать пенополистирол нужно толщиной 5 см; во всех остальных случаях подойдет и 3 см.

И третья особенность теплоизоляции: она разграничивает черновую и финишную стяжку. При нагревании теплоносителя, сами трубы расширяются, при этом расширяется и бетон (подробнее об этом ниже). Чтобы защитить возможно неправильно залитую черновую стяжку от разрыва, как раз и пригодится теплоизоляция.

Особенности стяжки под и над водяным теплым полом

В наши услуги по укладке водяных теплых полов иногда входит заливка стяжки, поэтому мы знаем все особенности необходимой смеси. Для заливки черновой стяжки под водяной теплый пол следует использовать определенную марку бетона, обычно это бетон М150 или М300 (150-й бетон используется в строительстве жилых зданий, 300-й — в промышленности и на складах). Как мы писали выше, работающий теплый пол нагревает бетон и сверху, и снизу. Чтобы стяжка не трескалась и не вздувалась, в нее необходимо добавлять пластификатор.

Также и демпферная лента очень важна. Ее способность оказывать сопротивление давлению расширяющегося бетона играет важную роль в долговечности всей системы водяного теплого пола.

Как заказать водяной теплый пол в Инжиниринговом агентстве

Правильно уложенный водяной теплый пол прослужит 25-50 лет! Так и есть, ваш теплый пол будет греть долгие годы и окупится в ближайшие 2-4 года экономией и комфортом. А купить все для теплого пола в Симферополе и по Крыму можно, обратившись к менеджерам и специалистам по установке:

• отдел продаж, проектно-монтажный отдел: +7 (978) 224-52-57.

На наш е-mail: [email protected] можно отправлять планы/чертежи/схемы помещения, в ответ мы высылаем коммерческое предложение по продаже оборудования и установке.

Стоимость установки водяного теплого пола от 400 р/м2! Цена материалов от 1200 р/м2.

До -10 на монтаж водяного теплого пола при покупке оборудования!

Цены на водяной теплый пол

Стяжка теплого пола за м2 в Москве и Московской области

Теплый пол – это нестандартная система обогрева, которая равномерно распространяет тепло по всему помещению, таким образом нормализуя микроклимат и создавая атмосферу комфорта для жителей дома.

Однако необходимо не только правильно уложить пол, но и профессионально сделать сверху стяжку.

Почему важно качественно сделать стяжку?

Она образует ровную поверхность пола. Составы, которые используются в работе, равномерно распределяются между витками нагревательной системы. Это позволяет в дальнейшем сократить потерю тепла из-за ее изоляции.

Затем запускается процесс удаления пузырьков воздуха из цемента с применением пластификатора. Результатом этого этапа становится более плотная поверхность и улучшенная теплоизоляция.

Виды стяжки

• Бетонная – это смесь бетона, цемента и песка. Предназначена для защиты системы трубопроводов от механического воздействия.
• Полусухая – это стяжка, которая производится с использованием цементно-песчаного раствора, созданного именно для данного вида пола. Она более проста и удобна в применении, что позволяет сделать работу быстрее и качественнее.

Требования к стяжке

Специалисты компании Aplaster в своей работе обязательно соблюдают ряд важнейших требований:

• В начале всегда проводится подготовка основания и его изоляция от влаги, чтобы исключить возможное протекание воды;
• Создается теплоизоляция;
• Выполняется монтаж теплого пола;
• Укладывается заключительный слой, который нужен для правильного распределения тепла. Он же является основанием для отделочного слоя.

Подготовка основания

Первым этапом работы является создание прочного и ровного основания.

Для этого рабочие удаляют слои старого покрытия и заполняют пробелы между плитами специальными смесями.

Далее производится гидроизоляция основания с помощью жидкого рубероида, полиэтиленовой пленки, мембраны или рулонных кровельных материалов.

Создание теплоизоляции

Следующим этапом является прокладывание рулонной теплоизоляции с применением материалов пенофола и теплоизола.

Если теплоизоляция производится на первом этаже, то специалисты используют плиты пенополистирола с фольгированной поверхностью.

Монтаж нагревательной системы

Нагревательные системы бывают нескольких видов:

• Водяная – используются в домах, где предусмотрено индивидуальное отопление с возможностью регулирования температуры и давления.
• Кабельная – электрическая система, подходящая для многоквартирных домов.

Заключительный слой

От качества данного этапа зависит внешний вид пола и его надежность. Чаще всего специалисты используют для этого полусухую стяжку.

В процессе создания полусухой стяжки наши мастера применяют так называемые «живые» маяки, которые имеют тот же состав, что и смесь для работы, без металлических элементов.

Смесь для работы состоит из мытого просеянного песка, портландцемента ПЦ500Д20, водопроводной воды и микроармирующего фиброволокна для строительства. Специальный пневмонагнетатель механизировано перемешивает и подает по рукавам состав на расстояние до 150 м.

Затем смесь наносится на поверхность пола, разглаживается и шлифуется под заключительный слой затирочными машинами. Полусухую стяжку необходимо закрыть полиэтиленовой пленкой на 3 суток, чтобы сохранить нужный уровень влажности.

Результат

В результате полусухая стяжка теплого пола способствует равномерному распределению тепла, создает идеальную поверхность и фиксирует все элементы внутри. Именно поэтому так важно, чтобы работу по стяжке пола выполняли профессионалы своего дела.

Компания Aplaster предлагает свои услуги по полусухой стяжке теплого пола в Москве и Московской области.

Доверьте свой пол настоящим профессионалам!

Слои распределения нагрузки напольного отопления | КвикТек

ЕН

немецкий английский Нидерландиш

При устройстве теплых полов в сухой конструкции стяжка между напольным покрытием и отоплением не распределяется, а укладываются специальные щиты распределения нагрузки. Для сравнения, эти слои распределения нагрузки убеждают гораздо более эффективной теплопроводностью и распределением, поскольку им требуется меньше времени для передачи тепла от отопления к напольному покрытию. У нас есть различные решения для вас, все из которых были протестированы и одобрены для наших систем подогрева пола QuickTherm и GreenLine и подходят для различных напольных покрытий. Будь то ламинат, паркет, плитка или ковер — в QuickTec вы найдете подходящие пластины для распределения нагрузки.

При устройстве теплых полов в сухой конструкции стяжка между напольным покрытием и отоплением не распределяется, а укладываются специальные щиты распределения нагрузки. Для сравнения, эти… читать далее » Закрыть окно

Слои распределения нагрузки

При устройстве теплых полов в сухой конструкции стяжка между напольным покрытием и отоплением не распределяется, а укладываются специальные щиты распределения нагрузки. Для сравнения, эти слои распределения нагрузки убеждают гораздо более эффективной теплопроводностью и распределением, поскольку им требуется меньше времени для передачи тепла от отопления к напольному покрытию. У нас есть различные решения для вас, все из которых были протестированы и одобрены для наших систем подогрева пола QuickTherm и GreenLine и подходят для различных напольных покрытий. Будь то ламинат, паркет, плитка или ковер — в QuickTec вы найдете подходящие пластины для распределения нагрузки.

По фильтру ничего не найдено!

Компактный пол PRO 12

Универсальный токопроводящий слой CompactFloor PRO 12 является идеальным дополнением к системе напольного отопления QuickTherm.Распределяющий слой на основе цементного волокна с монтажной высотой всего 12 мм сочетает в себе преимущества классического…

Содержание 0,859 м² (45,98 евро * / 1 м²)

€39,50

CompactFloor ПРЯМОЙ

CompactFloor DIRECT сочетает в себе проводящий слой и акустический мат и является идеальной звукоизоляцией для плавающего ламината и паркета. Благодаря алюминиевому покрытию тепло передается непосредственно напольному покрытию и, таким образом. ..

Содержание 8 м² (7,86 евро * / 1 м²)

€62,90

Компактный пол ЭКСПЕРТ

Слой электропроводности CompactFloor EXPERT представляет собой современное усовершенствование слоев распределения нагрузки в конструкциях из гипсокартона. Бетонные элементы, армированные фиброй, имеют монтажную высоту 20 мм и высокую грузоподъемность 5,0 кН/…

Содержание 0,186 м² (58,06 € * / 1 м²)

€10,80

QuickFloor Флорида

QuickFloor FL — это теплопроводящая панель для развязки и распределения нагрузки, изготовленная из полиэфирных волокон, оптимизированных для плитки.В сочетании с подогревом пола QuickTherm он обеспечивает низкий уровень укладки пола от 37 мм и эффективно распределяет…

Содержание 0,6 м² (27,50 евро * / 1 м²)

€16,50

Слои распределения нагрузки: эффективное распределение тепла вашей системы теплого пола

CompactFloor PRO 12: универсальный теплопроводный слой

Эта распределительная панель на основе цементного волокна имеет впечатляющую монтажную высоту всего 12 мм и является идеальным дополнением для систем напольного отопления QuickTherm или GreenLine. Он обладает очень высокой теплопроводностью и обеспечивает экономию энергии за счет высокой теплоотдачи.

CompactFloor EXPERT – особо прочный

Благодаря фибробетонным элементам, CompactFloor EXPERT выдерживает высокие нагрузки до 5,0 кН/м² и легко отвечает высоким требованиям — например, в жилых, офисных и коммерческих зданиях. Даже большие плитки размером до 1,20 м x 1,20 м не проблема.

CompactFloor DIRECT: теплопроводящий слой и акустический мат в одном

Комбинация теплопроводящего слоя и акустической плиты является идеальной звукоизоляционной подложкой для плавающих полов из паркета и ламината.Алюминиевый слой служит пароизоляцией и защищает черновой пол от влаги. Кроме того, тепло оптимально передается через алюминий.
QuickFloor FL: Панель развязки и распределения нагрузки для плитки
Эта панель распределения нагрузки изготовлена ​​из полиэфирного волокна и подходит в качестве теплопроводящего слоя для плитки. QuickFloor FL можно укладывать как композит.

QuickFloor TK для ковровых и дизайнерских покрытий

Для ковров и других плавающих напольных покрытий — линолеума, ПВХ, винила и т.д.- Слой распределения нагрузки QuickFloor TK является правильным решением. Благодаря защелкивающемуся соединению установка проста и несложна.

Вы также хотели бы получить выгоду от равномерного распределения тепла через слои распределения нагрузки? Тогда просто и удобно закажите нужные товары онлайн через наш магазин. В Германии мы доставляем бесплатно со сроком доставки 2-3 рабочих дня. У вас есть вопросы о продукте или процессе заказа? Просто свяжитесь с нами!

Теплый пол

Dinesen рекомендует устанавливать полы с подогревом под полы Dinesen как удобное и долговечное решение.Около 80 % наших проектов выполнены с теплыми полами. Компания Dinesen имеет многолетний опыт работы с подогревом пола под массивным полом, и это беспроблемное решение, если вы соблюдаете условия, описанные ниже.

В принципе (на водной основе) теплый пол представляет собой просто пластиковый змеевик, встроенный в конструкцию пола. Подача горячей воды через змеевик нагревает конструкцию и, следовательно, помещение. В зависимости от изоляции здания может потребоваться использование дополнительных источников тепла в виде радиаторов, системы рекуперации тепла или дровяной печи.

Если теплый пол должен быть единственным источником тепла, общие потери тепла из помещения должны быть меньше, чем тепло, излучаемое поверхностью пола. Для этого требуется официальная оценка потерь энергии или тепла, особенно в старых зданиях или в связи с проектами реконструкции. Даже если здание соответствует требованиям к изоляции, указанным в строительных нормах и правилах, например, в новом здании, перечисленные ниже условия все равно должны учитываться в процессе принятия решений.

Условия

4.1 Влажность и теплый пол

Независимо от того, есть ли на полу теплые полы, влага бетона всегда будет очень вредна для дощатого пола. Очень важно следить за тем, чтобы относительная влажность бетона не превышала 85%. Если нагревательные змеевики были встроены в бетон, подогрев пола следует включать через 30 дней, когда бетон затвердеет. Даже в самое теплое лето и при высокой температуре наружного воздуха следует включить подогрев пола при допустимой температуре не менее чем за 1 месяц до укладки пола, а перед укладкой пола всегда необходимо проверять влажность бетона.Dinesen рекомендует разрушающее измерение влажности бетона. Ориентировочное измерение поверхности — например, измерение GANN — недостаточно точно. Если напольное отопление не включено, остаточная влажность не покинет бетон до тех пор, пока не будет уложен пол и не будет включено отопление; это может привести к серьезному повреждению пола. Поверх сухого бетонного пола всегда следует укладывать пароизоляцию.

4.2 Свойства пола с подогревом

Как упоминалось ранее, древесина является гигроскопичным материалом, который поглощает и выделяет влагу из окружающих материалов.Древесина всегда приспосабливается к равновесному уровню влажности по отношению к температуре и относительной влажности воздуха. При поставке доски Dinesen высушиваются до влажности 8-10%. Это соответствует относительной влажности воздуха (RH) 40-50%. При снижении влажности воздуха древесина будет выделять влагу и сжиматься в ширину, что приведет к образованию усадочных щелей. Чем выше температура поверхности, тем ниже влажность воздуха непосредственно над полом и тем сильнее сжимается древесина. Усадочные зазоры всегда появляются зимой, и на этом этапе пол имеет самый красивый вид.В целом, однако, цель должна состоять в том, чтобы не допустить падения влажности воздуха ниже 35% относительной влажности, ср. Таблица 1. Перед установкой.

Способность материала проводить тепло называется его теплопроводностью = (Вт/м°К).
Для дощатых полов теплопроводность зависит от плотности древесины (кг/м3). Таким образом, Дуб имеет немного лучшую теплопроводность, чем Дуглас.

Теплопроводность используется для расчета теплового сопротивления:

Ориентировочные значения термостойкости

Сорт дерева	Термостойкость
Дуб	0,17
Дуглас	0,13

Таблица 3

Тепловое сопротивление рассчитывается на основе отношения толщины материала к его теплопроводности. Таким образом, термическое сопротивление отражает изоляционную способность и обычно обозначается R.

.

       толщина
R= __________________
      Теплопроводность



Термическое сопротивление, примеры расчета

Толщина и вариант	Формула и результат (R)
Дуглас 28 мм	0,028 / 0,13 = 0,22
Дуглас 35 мм	0,034 / 0,13 = 0,27
Дуб 22 мм	0,022 / 0,17 = 0,13
Дуб 30 мм	0,030 / 0,17 = 0,18

Таблица 4



Как показано в приведенных выше примерах, толщина пола влияет на его изоляционные свойства.Чем толще пол, тем лучше изоляция. Поэтому вам, возможно, придется установить более высокую температуру подачи для достижения подходящей температуры поверхности.

Влияние на потребление энергии минимально. Разница в энергопотреблении между кафельным полом и массивным полом с досками толщиной 28 мм составляет макс. 5-10%. А разница в энергопотреблении между полами с 28-мм и 35-мм досками Дугласа составляет не более нескольких процентов. См. также раздел 4.1.3.

4.3 Потребность в отоплении

При проектировании частных домов обычно ставится цель обеспечить зимой температуру в помещении 20-21 °C.С годами требования к изоляции значительно возросли, и это отражается на энергопотреблении частных домов. Потребление энергии на отопление в современных зданиях составит 35-45 Вт/м2 по сравнению с 45-75 Вт/м2 в старых зданиях. Поэтому вам следует провести формальную оценку фактической потребности здания в отоплении.

Температура поверхности дощатого пола никогда не должна превышать 27 °C, поэтому поверхность не может излучать более 75 Вт/м². Температура поверхности в доме с хорошей теплоизоляцией обычно должна быть на 2 °C выше желаемой комнатной температуры.Чем менее эффективна изоляция, тем выше должна быть температура поверхности.

4. 4 Потери тепла

Если в здании недостаточная теплоизоляция, могут быть дни, когда пол с подогревом сам по себе не может обеспечить желаемую температуру в помещении. Значительные потери тепла происходят через полы, стены, потолки и окна. Строительные нормы и правила содержат требования к эффективности изоляции – так называемому коэффициенту теплопередачи, которому должны соответствовать здания.

Значение U для первого этажа с подогревом пола не должно превышать 0.10. Обычно требуется изоляция полистиролом толщиной не менее 300 мм. Коэффициент тепловых потерь через фундаменты с теплым полом не должен превышать 0,12. Потери тепла через фундамент оказывают существенное влияние на потребление тепловой энергии. Также необходимо учитывать тепловые мосты и утечки. В строительных нормах также указаны коэффициенты теплопередачи для наружных стен, потолков, окон, входных дверей и т. д. Теплопотери через окна, независимо от типа остекления, значительно превышают теплопотери через стены, поэтому площадь остекления будет иметь большое влияние на общие потери тепла. Обратите внимание, что размещение окон по сторонам света, открытой местности или морю может привести к повышенным потерям тепла, так же как и холодные потоки воздуха из окон могут быть значительными. Противостоять этому должны конвекторы вдоль окон, которые доходят до пола. Конвекторы также можно использовать для быстрого отвода тепла в помещение. Решетки конвектора могут быть выполнены из того же дерева, что и пол, для достижения красивого архитектурного решения.

Количество наружных стен в помещении оказывает значительное влияние на потери тепла.Чем больше наружных стен, тем больше теплопотери. Особенно тщательно рассчитывайте потери тепла в небольших пристройках, имеющих три наружные стены и, возможно, большие оконные профили, так как размер теплопроводящей поверхности пола влияет на возможность обогрева помещения. Площадь уменьшается за счет кухонных гарнитуров, шкафов и т. д. Коврики, циновки и полозья также уменьшают выделение тепла и создают риск повышения температуры под коврами и т. д. выше макс. уровень 27°С. Поэтому небольшие помещения бывает труднее нагреть, чем большие.Высокие потолки или сводчатые потолки также могут привести к более высоким потерям тепла.

4.5 Температура подачи и температура поверхности

Температура подачи зависит от требуемой мощности и выбранного пола. Обычно температура подачи составляет от 30 до 45 °C и не должна превышать 50 °C. Температура подачи имеет ограниченное влияние на потребление тепловой энергии. При повышении температуры с 30 до 45 °С потребление тепловой энергии увеличивается только на 6 %, так как потребление энергии определяется разницей между температурой подачи и обратки.Обогрев толстого дощатого пола лишь незначительно дороже, чем тонкий пол из паркетной доски, но для обеспечения требуемой температуры поверхности требуется более высокая температура потока. Компания Dinesen не может предоставить никаких дополнительных рекомендаций по температуре подачи, поскольку она зависит от конструкции и тепловых потерь. Реальным ограничением является температура поверхности. Температура поверхности дощатого пола не должна превышать 27 °C, так как более высокие температуры могут серьезно повредить пол. Температура в помещении регулируется комнатными термостатами.Термостаты включают или выключают подачу тепла для учета дополнительного тепла от находящихся в помещении людей, воздействия солнечных лучей, освещения и т. д. Термостаты располагаются в местах, не подверженных воздействию солнечного света, на внутренних стенах на высоте 1,5 м от пола. Комнатные термостаты могут быть как проводными, так и беспроводными.

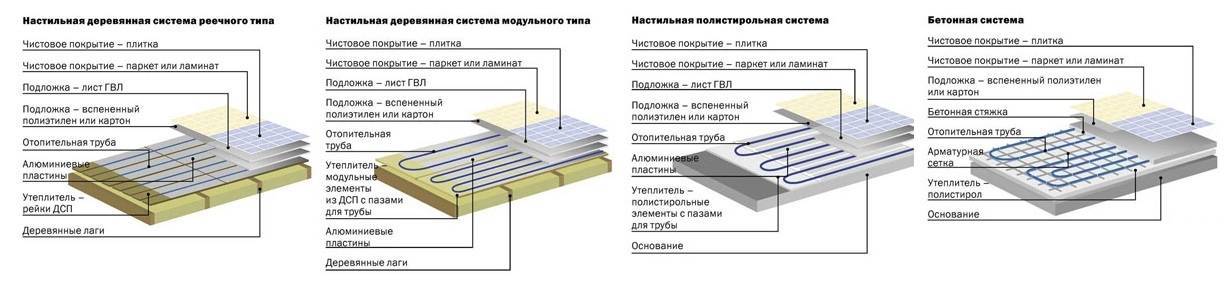

Типы конструкций полов с подогревом и способы их установки.

Типы конструкций полов с подогревом и способы их установки.Команда EcoHeatCool2017-11-22T13:14:42+00:00

Пол с подогревом Конструкция пола с подогревом может принимать различные формы. Они различаются в зависимости от типа здания, с которым вы работаете. Будь то массивный пол или пол с деревянными балками, EcoHeatCool может предложить индивидуальное решение, соответствующее вашей собственности и индивидуальным требованиям. Ниже приведены образцы различных сечений и вариантов наращивания, наиболее часто используемых сегодня в конструкциях полов с подогревом.

Стяжка пола строительная

Твердые полы обеспечивают наилучшие характеристики для напольного отопления.Стяжка изготавливается из песчано-цементной смеси в разных пропорциях в зависимости от ваших требований. Поскольку стяжка эффективно проводит тепло, она идеально сочетается с системой обогрева пола. Проводимость означает, что у вас будет равномерное распределение тепла по всей площади пола. При монтаже трубы теплого пола укладываются поверх слоя изоляции. Затем сверху наносится стяжка, как показано на рисунке, убедившись, что трубы завернуты и надежно закреплены на месте.Стяжка сплошного пола – очень экономичное решение. Чтобы узнать больше о строительстве стяжки пола, свяжитесь с нами здесь сегодня.

Стандарт между балками перекрытия

Когда дело доходит до установки системы подогрева пола на стандартную конструкцию пола с деревянными балками, возможны различные варианты. Сбоку к существующим лагам крепятся дубинки, затем на них укладывается утеплитель. Затем трубы укладываются поверх изоляции и удерживаются на месте песчано-цементным слоем керамической стяжки.Тонкий слой полиэтиленовой мембраны, уложенный поверх стяжки, поможет предотвратить попадание влаги на этаж выше.

Конструкция сухого пола

Конструкция сухого пола для систем напольного отопления относится как к деревянному, так и к твердому основанию. Это может включать в себя различные типы полов – от плавающих полов и конструкций из деревянных стержней до акустических и пружинных полов-колыбелей. В зависимости от типа конструкции объекта, модули теплого пола устанавливаются над настилом пола.Сухие конструкции пола обеспечивают эффективную систему обогрева пола, обеспечивая равномерное распределение тепла по полу.

Пластины рассеивателя поверх балочной конструкции

Теплорассеивающие пластины — хороший выбор для плавающих полов с деревянными балками. Сначала между лагами укладывается слой утеплителя, на который устанавливаются металлические пластины теплорассеивателя. Трубы водяного теплого пола затем укладываются в пазы пластин теплорассеивателя. Из-за проводимости металла тепло быстро распространяется по панелям, что приводит к более равномерному распределению тепла по всему полу.



Низкопрофильная (15 мм) напольная конструкция

Низкопрофильные напольные конструкции представляют собой отличное решение для проектов по модернизации, где необходимо свести к минимуму увеличение высоты. Низкопрофильная система толщиной 15 мм обладает отличными тепловыми свойствами и может быть легко уложена поверх существующего напольного покрытия. Предварительно приклеенную изоляционную плиту рекомендуется сначала уложить поверх существующего пола. Низкопрофильная система, в которой находятся трубы, располагается поверх изоляционной плиты.Наконец, применяется низкопрофильная стяжка, чтобы удерживать все на месте. Это обеспечивает структуру, на которую могут быть установлены плитки.

Если вы хотите поговорить с одним из наших экспертов о чем-либо, связанном с конструкциями полов с подогревом, просто свяжитесь с нами сегодня.

Теплый пол

Джон Минтер



	Дева Мария, Эшфорд, Кент (внесен в список Grade I) после серьезного повторного заказа программа, включающая новую известняковый пол с подогревом пола в 2010/11 с использованием сухой системы, разработанной в сотрудничестве с Юпитер Отопительные Системы Ltd (Фото: Роберт Грешофф)

Места отправления культа бывают самые разнообразные форм и размеров и эволюционировали для удовлетворения местных потребностей. Однако, как правило, придерживаются относительно стандартных форм строительство, с учетом некоторых региональных различий, и хотя следующая статья основана на монтаж теплых полов в типовом доме Англиканская приходская церковь, это руководство обычно применимо к другим местам отправления культа.

Церковное отопление (там, где оно вообще есть) обычно бывает двух видов.Самый распространенный тип системы использует чугунные радиаторы или большие трубы, часто расположенные у наружных стен но реже против внутренних перегородок. Трубы (либо старые чугунные, либо современные «ребристые» трубы, которые более эффективно отдают тепло) также обычно встречается под чугунными решетками которые бегут по проходам. Обычно это питание от газовых котлов в полуподземном камера. Иногда это дополняется другой широко используемой системой, электрической лучистые нагревательные змеевики, закрепленные под скамьями или на стенах. Они часто используются в качестве основной источник тепла в небольших церквях.

Старые церкви редко утепляют и часто имеют большие площади одинарного остекления. Приборы излучают некоторое количество тепла, но занимает лишь небольшую часть площади пола, а остальное циркулирует за счет конвекции токи, и большая часть пользы теряется, поскольку охлаждается в верхних пустотах здания.Много воспринимаемое тепло, как правило, исходит от тепло тела людей в собрании, которые обычно одеты в верхнюю одежду.

Приходская церковь XXI века часто потерял ближайший конференц-зал и для того, чтобы наилучшим образом удовлетворять потребности своего сообщества, здание церкви должно быть приспособлено к новые функции, такие как место для встреч, концерт или художественная площадка, а также предоставление помещения для молодежных групп. Один из вариантов заменить скамьи во всем или части здания с более гибкой посадкой. Хотя это решение немыслимо в каком-нибудь прекрасном историческом интерьеры, во многих меньших зданиях он обеспечивает выпадающий раз в жизни шанс решить количество строительных проблем за один раз.

	Выемка грунта до уровня основания
	Пеностекло на геотекстильной мембране

Подпольное отопление обычно считается в церквях, где есть потребность в непрерывное пространство пола и желание снизить энергопотребление. С участием низкая температура поверхности около 29°C, Главное преимущество пола система отопления в церкви заключается в том, что тепло распределяются равномерно по большой площади, что позволяет температура окружающей среды около 18°C ​​до находиться на высоте не более двух метров над пола и исходящие прямо из-под собрание. Это означает, что посетители с готовностью воспринимают тепло при входе здание и могут сбрасывать пальто.

Обычные радиаторы также имеют недостаток всасывания влаги через ткань из-за повышенного испарения что происходит от кладки, к которой радиатор закреплен. Если теплый пол может использоваться отдельно в определенной области, это проблема избегается. Однако время, затраченное чтобы пол достиг оптимальной температуры холодным воскресным утром никогда не будет так быстро, как приборы в обычном система центрального отопления, поэтому несколько радиаторов иногда оставляют для обеспечения местных карманов тепла, пока здание прогревается.

Может быть достигнута значительная экономия топлива путем установки двухтопливной системы, где Геотермальный тепловой насос (GSHP) может работать пол с подогревом и газ, где он есть, может нагревать радиаторы. GSHP является жизнеспособным источником энергии даже на объектах с чувствительной археологией как теперь можно извлекать тепло из земли ниже археологического порога с помощью радиальные скважины, избегая длинных траншей для трубы во дворе.Возможность ГШП как источник тепла следует рассматривать на ранней стадии, однако, поскольку температура воды, вероятно, будет ниже и расстояние между теплыми полами трубы должны быть спроектированы с учетом этого.

Теплый пол также может работать с солнечная тепловая энергия как источник, при условии есть место для большого теплоаккумулятора теплая вода, но есть почти всегда трудности (этические и эстетические, а не практические), связанные с установкой солнечных панели на крыше исторической церкви.

Изоляция также может быть установлена ​​под пол одновременно с теплым полом и, в историческом здании, это может быть единственное место, где он может быть представлен.

ВАРИАНТЫ КОНСТРУКЦИИ

Есть много систем теплых полов на рынок, и каждый должен быть рассмотрен с субстратом, который идет под ним и желаемая отделка пола.Общее Типы систем описаны ниже.

Обычная стяжка Пол с подогревом может быть встроен в обычную стяжку, либо на подвесной балке и блоке, либо на сплошном бетонная плита. При правильном проектировании это обеспечивает прочная и ровная основа для новой отделки пола и может выдерживать высокие наложенные нагрузки. Тем не мение, как правило, нагрев медленно реагирует и структура в целом глубокая и более дорого построить, и установка очень постоянна. Однако стяжка обеспечивает значительная тепловая масса, что означает температура потока воды может быть относительно низкая, а в отопительный сезон отопление не обязательно должно быть включено постоянно.

При использовании известкового бетона или известкового бетона, система может иметь преимущество дышащая и гибкая, с предварительным подогревом материалов его можно установить в любое время года.Однако время высыхания длительное, продление периода, когда здание не может быть используется и увеличивает стоимость подрядчика.

Оба типа стяжки также включают помещение большого количества влажного материала в здание, которое может быть исторически очень сухим. В исторических зданиях такой внезапный рост во влажной среде может повредить старинную ткань.

Тонкая стяжка Пол с подогревом также может внедряться в тонкий (15-25 мм) ангидрит стяжка и матрица из нержавеющей стали, укладываемая на тот же тип субстрата, который используется для обычного стяжка. Потому что ангидрит (сульфат кальция) вяжущее используется вместо цемента, общая толщина конструкции уменьшается, что требует меньше вводимой воды и уменьшения ее высыхания время. Будучи тоньше, плита также нагревается быстрее, хотя труб нужно много так как они меньше, чем в других системах.

Для любой формы плиты обычно необходимо учитывать тщательно позиционированные подвижные суставы и эти могут быть видны на поверхности пола.

Изолированный лоток (сухие системы) Некоторые системы использовать предварительно сформированный изолированный лоток с углублениями взять трубы горячего водоснабжения. Эта система имеет широко используется с деревянными полами, которые позволяет отказаться от стяжки. Тем не мение, один производитель ввел систему приклеенная терракотовая плитка в шпунт и паз, которая заменяет стяжку и позволяет использовать камень или глиняные плитки, которые будут уложены сверху. Это может составлять часть полностью сухой системы, как описано ниже.

Если используются деревянные доски, важно, чтобы они разработаны, чтобы быть подходящими для пола нагрев и что зонд встроен в конструкция, которая отключит источник тепла, когда изнанка досок достигает 27 градусов, в противном случае доски будут коробиться и деформироваться.

ИЗОЛЯЦИЯ СУХОЙ СИСТЕМЫ

	Теплоизоляционные нагревательные лотки в процессе укладки
	Терракотовая плитка с гребнем и пазом установлено

Многослойная сухая система, недавно вступают в употребление следующим образом, начиная со дна котлована:

1. Старые платформы для скамеек, терракотовые плитки в проходах и субстрат удаляют. Любые мемориальные плиты тщательно записываются и откладываются на потом восстановление. Субстрат исследуют с железные стержни для обнаружения любых пустот (в качестве альтернативы, если есть время то георадар опрос можно провести и результаты интерпретируется). Известковая бетонная «корка» обычно встречается под платформами скамейки затем выкопан примерно на 350 мм ниже уровень чистового пола, который часто глубина пустоты под скамьей платформы.Где находится чувствительный материал обнаружены, раскопки должны проводиться с максимальная осторожность, вручную.

2. Затем укладывается геотекстильная мембрана на подложке. Мембрана представляет собой тканая искусственная ткань, которая отделяет разные виды сыпучих материалов при этом пропуская влагу. 150 мм переработанного пеностекла затем уложен и аккуратно утрамбован.Полиэтилен сверху укладывается влагозащитная мембрана, затем 30 мм шиферного щебня, который необходимо тщательно выровнять.

3. Далее, 20 мм пазогребневый гипс доски укладываются на шифер, с аудиовизуальный кабельный канал, уложенный сверху из них и пустоты, заполненные жесткий экструдированный полистирол высокой плотности изоляция.

4.Формованный пенополистирол 30 мм. лоток для труб отопления с алюминиевыми диффузорами Затем монтируются трубы горячего водоснабжения и покрыта разделительной мембраной.

5. Наконец, фирменная система склеивания терракотовая плитка с гребнем и канавкой, 20 мм толстые, укладываются, а затем покрываются выбранная отделка пола. При желании аудио индукционная петля может быть проложена в подстилке отделка пола.

ПРЕИМУЩЕСТВА СУХОЙ СИСТЕМЫ

Сухая система имеет много преимуществ, но его успех зависит от правильного понимания сайта и тщательная детализация. В средневековая церковь, адаптированная в соответствии с типичные текущие модели использования будут быть определенными критериями эффективности, которые сухая система обычно может встречаться без риска до отделки пола.Ключевая производительность критерии для сухих систем изложены ниже.

Загрузка Новый пол должен быть в состоянии для поддержки мобильных и стационарных грузов. Открытые пространства должны обеспечивать высокий уровень сделать освещение и косметический ремонт от сборщика вишни. Как правило, масса около 500кг на колесо, при движении относительно мягкие покрышки на временной фанере 25мм защитное покрытие можно безопасно поддерживать.

Электротехнические услуги Новая электроэнергия и аудиовизуальная система часто требуется как часть повторного заказа. Воздуховоды и панели доступа могут быть легко включены в сухую система, но детализация имеет решающее значение для обеспечения надлежащая вентиляция там, где это необходимо, плюс значительный потенциал для будущего и техническое обслуживание. Панели доступа должны обеспечьте достаточную глубину для длинных заглушек и терминалы, необходимые для аудиовизуального оборудования.

Новый этаж также должен быть в состоянии при необходимости включите слуховую петлю. Тип петли, известный как «фазированная решетка», имеет было обнаружено, что он хорошо работает, хотя сухая система включает алюминиевый сердечник трубопроводы и лучистые нагревательные пластины.

Дренаж и вентиляция Преимущество учитывая отсутствие мокрых сделок следует не может быть сведен на нет отсутствием контроля над каким-либо подземные воды либо ниже уровня пола, либо в кладбище снаружи, которое часто находится на более высокой уровне, чем пол.Новый пол не будет быть полностью дышащим и поэтому соединение с стены и каменные колонны должны позволять рассеивание влаги (см. схему на обороте).

Все внешние дренажные системы также должны проверено, очищено и, при необходимости, отремонтировано или обновленный. Где уровень земли выше чем уровень внутреннего пола, рассмотрение следует также уделить внимание введению Французские дрены – система осушенных траншей. которые построены в основе экстерьера стены на глубину ниже уровня внутреннего пола, и с обратной засыпкой самодренирующимся заполнителем. То целью является снижение давления грунтовых вод обеспечив хороший дренаж периметра.

Защита и запись исторической ткани Создание нового пола неизбежно означают нарушение исторической ткани, но, на завершение работ, этот материал будет в по крайней мере, не быть залитым бетоном. В зависимости по известной истории церкви, внедрение сухой системы будет означать либо полное археологическое исследование или наблюдение кратко после пробных ям и кабинетного исследования.

Сухая система означает, что глубина раскопок можно свести к абсолютному минимум, но даже при самых подробных исследование заранее, почти всегда будут неожиданные особенности ниже грунт, из сводов и ранних фундаментов к викторианскому газовому освещению и отоплению системы и, конечно же, человеческие останки.

Функции, которые должны быть сохранены, такие как хрупкие кирпичные своды с неглубокими структурными арки, часто достаточно далеко от пола система, позволяющая натягивать их всухую с помощью сборные железобетонные перемычки, но иногда они слишком высокие и локальные бетонные колпаки может потребоваться, все по согласованию с уездным археологом и разработал опытным инженером-конструктором.

Опасности для здоровья, связанные с старые усыпальницы и разорванный свинец к гробам нужно относиться очень серьезно.

Минимальное нарушение Характер система и скорость строительства средств что программа повторного заказа может быть выполнена с минимальным нарушением в церкви виды деятельности. С заменой полов к нефу и проходам в большой приходской церкви, например, однажды церковный комитет волонтеры сняли скамьи и освободили мебель, можно приступать к разборке сразу после рождественских каникул и церковь может быть готова к использованию к середине июня.

	Типичная новая деталь стыка каменного пола и существующей стены, включающая канал по периметру для силовых/аудиовизуальных кабелей (Изображение: Партнерство Lee-Evans)

НЕДОСТАТКИ СУХОЙ СИСТЕМЫ

Выявлено несколько недостатков с сухой системой на сегодняшний день, но основные из них рассматриваются ниже.

Уровни пола На сегодняшний день в системе полагался на то, чтобы быть уложенным на полную плоскость, где большие площади устанавливаются из-за практические трудности укладки щебня субстрат к очень мелким падениям. Небольшие площади Тем не менее, пандус вполне осуществим. Пока легко могут быть включены локально сформированные пандусы, поэтому должен быть надлежащий уровень чистового пола. согласованный, который касается смежных этажей в оптимальный способ.Существующие церковные этажи редко бывают на одном уровне и в большой приходской церкви может быть разница до 100мм между одним концом нефа и другим.

Будущие напольные крепления Припуск должен быть сделаны для любых будущих отверстий в полу (для дверных упоров, рейки или поручней розеток для например) путем установки цельных деревянных блоков в слои теплого пола и запись их позиции точно.Хотя там являются специальными инструментами, которые могут разрезать верхнюю часть слои, не нарушая нижние трубы, это не без риска и последствий дырки в трубе было бы очень серьезно.

	Типовая установка коллектора

Температура «перехода» Тепловая время отклика очень быстрое по сравнению с другими виды теплых полов а как есть немного плотный материал, чтобы обеспечить любой вид тепловая масса, температура подачи воды должно быть больше, чем требуется для обычной стяжки. Во время кулера месяцев система отопления должна быть продолжал «тикать» непрерывно около 12 градусов, так что нагрев может быть быстро доводят до нужной температуры.

Корпус коллектора(ов) Дом будет необходимо найти для коллектора(ов) – многотрубный(е) штуцер(ы), где одинарная подача и обратки разделены на несколько контуров водопроводная теплая вода.Коллекторы должны быть расположены в легкодоступных и хорошо проветриваемых местах.

Сухие системы предлагают, возможно, самый безопасный и практичный способ установка теплых полов в церкви. В сочетании с введением более удобных и гибких сидений, полы с подогревом имеют очевидные преимущества для собрание, и может помочь обеспечить жизнеспособность малоиспользуемой церкви. Однако не все старые церкви смогут получить пользу от этот подход, особенно там, где их существующие напольные покрытия, фурнитура и отделка также считаются существенно измениться. Эффекты колебаний в температуре на древней и хрупкой ткани также необходимо учитывать. Хотя больше легко обновляется, чем стяжка, введение сухой системы теплых полов не обратимая и потеря любой исторической ткани всегда требует тщательного рассмотрения.В принципе и на практике каждый случай уникален.



~~~

Дополнительная информация

Британский стандарт BS EN 12058: 2004, Натуральный каменные изделия. Плиты для полов и лестниц. Требования , BSI, 2005

Британский стандарт BS EN 1264-5:2008, На водной основе поверхностные встроенные системы отопления и охлаждения. Нагревательные и охлаждающие поверхности встроены в полы, потолки и стены. Определение тепловая мощность , BSI, 2009

ООО «Юпитер Отопительные Системы»

Каменная Федерация Великобритании

Ассоциация производителей напольного отопления

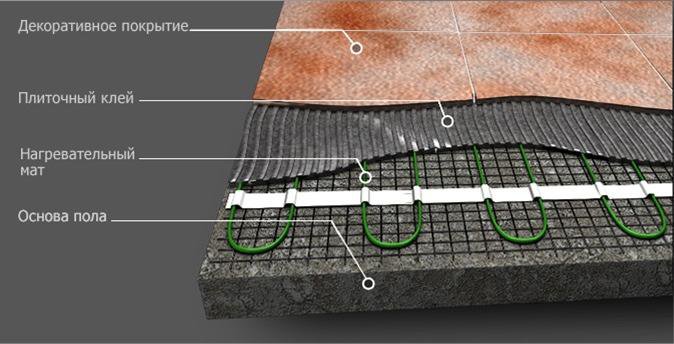

Электрические теплые полы | Шлютер-Системс

Schlüter-DITRA-HEAT-E

• Тепло и защита в одной надежной системе теплого пола
• Значительно уменьшает высоту застройки в узлах пола с подогревом
• Свободный кабель позволяет проектировать систему по индивидуальному заказу
• Доступны различные варианты управления, включая интеллектуальный термостат (WiFi)
• Доступны в виде комплектов или отдельные части в соответствии с

Согревает и защищает
По сравнению со стандартным полом пол с подогревом подвергается более широкому диапазону температур и поэтому подвержен большему риску выхода из строя. Это делает наличие разобщающей мембраны еще более важным.

В то время как развязывающая мембрана должна быть установлена ​​в качестве дополнительного слоя над сетчатой ​​системой электрического теплого пола, она является неотъемлемой частью Schlüter-DITRA-HEAT-E.

Коврики Schlüter-DITRA-HEAT обладают теми же замечательными характеристиками, что и лидирующая на рынке развязывающая мембрана Schlüter-DITRA 25, а также предназначены для надежной фиксации кабелей электрической системы, устраняя необходимость в клеях.

Значительно снижает высоту надстройки
Для традиционной системы может потребоваться множество продуктов, в том числе звукоизоляция, мат для теплого пола, разделительная мембрана и герметизирующие слои; все это увеличивает высоту установки.

Система Schlüter-DITRA-HEAT-E не только сама по себе тонкая, но и помогает уменьшить количество дополнительных слоев, необходимых для сборки пола с подогревом.

Schlüter-DITRA-HEAT-DUO — это последний вариант матирования системы, который может похвастаться снижением ударного шума на 13 дБ, а также улучшенными характеристиками прогрева. Эта непревзойденная функциональность обеспечивается минимальной высотой всего 7,5 мм.

Дизайн с учетом особенностей для большей эффективности
С помощью свободного кабеля Schlüter-DITRA-HEAT-E вы можете индивидуально спроектировать отопление в соответствии с особенностями помещения. Это означает, что вы можете избежать обогрева участков, по которым никогда не ходили бы, экономя электроэнергию.

Свободный кабель также означает, что вы можете быть более точным в обеспечении целевого тепла в определенных областях, где требуется особая роскошь.

Доступны различные опции термостата
Для системы доступно несколько различных опций управления, от простого аналогового термостата до нашего новейшего интеллектуального варианта с поддержкой WiFi.

Интеллектуальный WiFi-термостат Schlüter-DITRA-HEAT-E-R-WIFI позволяет полностью контролировать систему с помощью специального приложения Schlüter-HEAT-CONTROL, которое доступно бесплатно как для Apple iOS, так и для Android.

Как избежать ошибок? (1)

В настоящее время теплый пол является одной из систем отопления домов, наиболее часто выбираемой инвесторами.Тепловой комфорт, высокая энергоэффективность благодаря возможности использования экологически чистых источников тепла с низкими параметрами, таких как тепловые насосы, конденсационные котлы, солнечные установки и т. д., высокая гигиеничность и эстетичность являются одними из основных преимуществ такого решения.

Несмотря на довольно распространенное мнение, что установка теплых полов – это простая и удобная в монтаже система отопления, необходимо помнить о нескольких основных правилах и приемах, касающихся ее выбора и устройства.Несоблюдение этих практик и правил может вызвать дискомфорт у клиентов и их недовольство всей системой. Недостаток тепловой мощности и недогрев помещений, слишком высокая или неравномерная температура пола или чрезмерно растрескавшиеся поверхности, приводящие к повреждению керамической плитки, являются очень распространенными случаями, которые доставляют бессонные ночи не только инвесторам, но и подрядчикам этих установок.

Какие могут быть самые распространенные ошибки при выборе и монтаже теплых полов?

Без гидроизоляции

Очень существенной ошибкой при монтаже системы теплых полов является отсутствие гидроизоляции под всей поверхностью нагревательной панели.При отсутствии дополнительной гидроизоляции в слое бетона на грунте монтажник системы теплого пола должен добавить/сделать ее на всю поверхность обогрева. Это означает, что он должен быть уложен под теплоизоляцией. Отсутствие этой изоляции может привести к тому, что нагревательная панель будет впитывать влагу из земли и деформировать бетонный слой на земле, что в конечном итоге приведет к разрушению самой нагревательной панели (отсутствие опоры для нагревательной панели).

Неровный пол на полу или потолке

Также одним из основных правил начала монтажа системы теплого пола является правильная подготовка поверхности основания.Бетонная плита или потолок, на который будут укладываться теплоизоляционные панели теплого пола, должны быть ровными. Это позволит теплоизоляции точно прилегать к основанию и, таким образом, обеспечит прочную опору для конечной нагревательной панели. Любая неровность потолка или пола на земле будет означать отсутствие опоры для нагревательной панели и, таким образом, может привести к ее последующему чрезмерному растрескиванию.

Отсутствие или неправильно выполненный компенсационный шов между нагревательной панелью и конструкцией здания

Следующим этапом, сразу после подготовки несущего основания, является распределение стеновой ленты и теплоизоляции по всей поверхности, предназначенной для теплых полов.Назначение стеновой ленты – отделить целевую отопительную панель от любых вертикальных перегородок здания, как внешних, так и внутренних. Это позволит нагревательной панели в будущем свободно и безопасно работать, компенсируя тепловое расширение. Стеновая лента должна быть сложена в форме «Г», что означает, что большая часть ее высоты должна быть уложена на вертикальную перегородку, а оставшаяся часть – на горизонтальную перегородку. Вертикальная высота деформационного шва должна быть больше толщины стяжки и финишной облицовки.

Отопительная панель с облицовкой ни в каком месте не должна соприкасаться с конструктивными элементами здания. Небольшой кусок стеновой ленты на горизонтальной перегородке закрывают теплоизоляцией. Для облегчения такого монтажа компенсатор часто имеет специальные вырезы. Дополнительным оснащением стеновой ленты является так называемый фартук из полиэтиленовой пленки. Этот фартук должен свободно укладываться на теплоизоляцию. Такая система конструктивных слоев защищает от проникновения бетона под теплоизоляцию или между теплоизоляцией и деформационными швами.Стеновая лента должна быть строго уложена по всему периметру нагревательной панели и не должна натягиваться по углам, так как это может привести к появлению трещин при заливке стяжки пола. Отсутствие деформационного шва стены – потенциальный риск растрескивания нагревательной панели в месте соприкосновения с вертикальной перегородкой. Дальнейшим последствием будет повреждение футеровки, т.е. керамические плитки.

Разделительные и компенсационные швы нагревательных панелей

Несмотря на общеизвестные правила деления больших и сложных полей обогрева на более мелкие и простые, это одна из самых частых строительных ошибок при укладке систем теплого пола.Стеновые ленты, разложенные по периметру нагревательных панелей, не способны принять на себя тепловое удлинение при чрезмерно большой поверхности нагревательной панели. Это приводит к появлению трещин в панели и финишной облицовке. Также часто забывают о деформационных швах панелей в дверях, между двумя отдельными помещениями. В результате получается большая нерасширяющаяся нагревательная панель. Еще одним проблемным вопросом является соответствующая высота компенсационного шва. Правильно выполненный компенсационный шов начинается с теплоизоляции нагревательной панели и достигает толщины стяжки, включая облицовку. Короче говоря, компенсационный шов должен полностью разделять две соседние панели вместе с напольной облицовкой.

Еще одна достаточно серьезная и распространенная строительная ошибка – отсутствие защиты транзитных труб, проходящих через компенсаторы панели отопления. Отдельные нагревательные панели будут подвергаться тепловому расширению, которое будет происходить индивидуально для каждой нагревательной панели. Прохождение труб между этими панелями, выполненное жестко, может привести к «перерезанию» транзитных труб из-за индивидуальных тепловых перемещений двух разных панелей.Устранить это явление можно очень просто и быстро, используя специальные компенсаторы для транзитных труб. Он заключается в том, чтобы провести трубы в местах стыков панелей в специальные защитные кожухи длиной около 50 см. Благодаря этому труба всегда сможет свободно перемещаться и легко подвергаться различным термическим воздействиям нагревательных панелей.

Выбор мощности напольных радиаторов

Все чаще теплые полы являются единственной основной системой отопления в здании и должны покрывать 100% потребности в тепле. Очень распространенной ошибкой или даже чумой в подходе к системам теплого пола является просто отсутствие хорошего проекта и оптимального расстояния между трубами. Поэтому профессиональный подрядчик должен знать, с какой целевой облицовкой будет работать система теплого пола, и в зависимости от этого как минимум выбирать шаг труб по специальным таблицам производительности. Здесь возникает еще одна проблема, связанная с максимально допустимой температурой поверхности пола, особенно в случае каменных полов, либо с сильным ограничением эффективности теплого пола за счет использования материалов, являющихся большим теплоизолятором, напр.г. деревянный паркет. В случае деревянного паркета или напольных панелей также может быть дополнительное ограничение производителя на максимально допустимую температуру поверхности, на которую они будут укладываться. При этом некоторые монтажники забывают о возможности создания так называемых пограничных зон, для которых температура поверхности может быть повышенной по сравнению с зонами постоянного присутствия человека. Недооценка эффективности напольного отопления по сравнению с фактической потребностью здания в тепле приведет к постоянному недогреву помещения и тепловому дискомфорту.В таких ситуациях подрядчики используют повышение температуры подачи теплого пола, что приводит к перегреву пола. Эта ситуация очень негативно влияет на полезность установки и самочувствие пользователей. Бывает и так, что в одной установке сочетаются несколько конструктивных ошибок и их устранение повышением температуры подачи установки или коррекцией расхода на коллекторе невозможно. Всегда помните, что некачественный напольный обогреватель нельзя исправить без замены пола…

В следующем месяце в информационном бюллетене KAN мы обсудим дополнительные требования к проектированию и строительству, отсутствие или ненадежное выполнение которых может привести к неправильной работе системы теплого пола и, как следствие, к тепловому дискомфорту при эксплуатации здания.

Начальник отдела технического руководства КАН

MSc Eng Mariusz Choroszucha

Динамическое моделирование и сравнение двух систем теплого пола

Все, что вы всегда хотели знать о своей системе отопления…

В следующем примере моделируются две системы напольного отопления с использованием функции динамического моделирования HTflux. На основе этих переходных симуляций мы выявим различия в динамическом поведении этих двух систем.Точное динамическое поведение всегда зависит от всей настройки системы отопления, конструкции пола и условий окружающей среды. Поэтому два приведенных ниже примера отражают лишь две случайные, но типичные, специфические конфигурации.

Две модели

Первая установка представляет собой так называемую конструкцию сухого пола, состоящую из сухой стяжки из гипсоволокнистых плит (25 мм), обогреваемой специальной комплексной системой обогрева пола, состоящей из алюминиевых тепловых плит и полиэтиленовых тепловых труб (14 мм). ×2 мм), встроенные в крепежные панели из пенополистирола.Вторая установка отражает общую деталь, когда ПЭ-трубы непосредственно интегрированы в ангидридную стяжку (70 мм). Под стяжкой находится звукоизоляционная плита EPS (30 мм).

Модель A – сухая стяжка и алюминиевые ребра

Модель B – стандартная стяжка

Кроме того, обе конструкции имеют слой паркета сверху (3 мм) и железобетонную плиту с наружной изоляцией снизу. Расстояние между трубами принимается равным 15 см. Из-за симметричной геометрии достаточно смоделировать только один сегмент, предполагая адиабатические граничные условия с обеих сторон.

Граничные условия

В соответствии с соответствующим стандартом EN ISO 1264 для поверхности пола установлено поверхностное сопротивление 0,0926 Вт/м²K (см. таблицу сопротивления теплопередаче внизу). Внутреннюю температуру устанавливают на 20 °C. С внешней стороны предполагается контакт с почвой (Rse=0 Вт/м²K, T=10°C). Из-за утепления плиты перекрытия внешняя сторона модели играет второстепенную роль. Конечно, потери остаточного тепла и их динамическое поведение также можно легко изучить, если это представляет интерес.

Удельная тепловая мощность системы отопления

Рассчитать точную тепловую мощность для системы отопления несложно, так как вам нужно будет только запустить стационарное тепловое моделирование. Если измерить тепловой поток во внутреннюю сторону с помощью измерительного прибора и разделить его на разность температур между температурой теплоносителя и внутренней температурой, а также на ширину моделируемого участка (расстояние между трубами), то непосредственно получить важный градиент характеристической кривой K _H (или эквивалентный коэффициент теплопередачи ). Умножая это значение на дельту температур, температуру помещения минус температура теплоносителя, можно легко рассчитать удельную тепловую мощность q вашего отопления при любых температурах (мощность вашего отопления на один квадратный метр).

Плотность теплового потока – теплые полы, сухая система с алюминиевыми пластинами

напр. в нашей первой модели с сухой стяжкой и алюминиевым оребрением эквивалентный коэффициент теплопередачи можно рассчитать как K _H = Φ / (ΔT·d) = 5,819 / (10·0,15) = 3,88 Вт/м².K , что означает, что на каждый градус, на который теплоноситель теплее температуры в помещении, мы получаем мощность нагрева 3,88 Вт на квадратный метр поверхности системы отопления.
Важное значение K _H , характеризующее вашу систему отопления, определяется теплопроводностью слоев между теплоносителем (трубы, стяжка, изоляция и т. д.) и поверхностью пола, а также фактической геометрией. Поскольку тепловое моделирование, выполненное с помощью HTflux, точно учитывает все эти факторы, результаты расчетов будут более точными, чем при использовании методов, описанных в соответствующем стандарте (EN ISO 1264). Приведенные здесь рекомендации по расчету основаны на аналитических и полуэмпирических методах, что позволяет проектировщикам систем отопления получать хорошие оценки без теплового моделирования. Однако, поскольку выполнение такого моделирования с помощью HTflux довольно прямолинейно, результаты будут более точными, и вы получите много дополнительной информации, мы считаем, что это отличная альтернатива.

Динамическое поведение системы отопления

Поскольку расчет стационарной тепловой мощности с помощью HTflux довольно прост, мы перейдем к следующему уровню и определим динамическое поведение систем отопления, так как это не потребует больших дополнительных усилий.

Чтобы полностью понять и сравнить динамическое поведение систем отопления, мы определяем три разных случая:

Динамический анализ I: режим нагрева/пуска

Конечно, прогрев системы отопления зависит не только от конструкции напольного отопления, но и от нагревательного устройства, длины труб, тепловых масс в помещении и многих других факторов. Однако преобладающую роль обычно играет тепловая масса вокруг труб отопления.Поэтому лучшим способом изучения тепловой инерции конструкции является проведение так называемого теста на ступенчатую реакцию. В этом тесте мы предполагаем постоянную температуру в помещении и «идеальный обогреватель», способный мгновенно обеспечить постоянную температуру теплоносителя. Сначала мы предполагаем, что трубы отопления находятся в режиме «выключено», что означает, что температура воды в трубах будет «плавающей», т.е. в зависимости от температуры окружающей среды. Из этого начального состояния мы включим нагрев с помощью так называемой ступенчатой ​​функции, резко установив температуру теплоносителя на уровне 30 °C в определенное время.

Измеряя следующую реакцию системы (температуру и тепловой поток), мы можем рассчитать важные постоянные времени, что позволит нам описать поведение всей системы отопления с учетом всех аспектов (таких как длина труб, мощность нагревателя… ) позже.

Тепловая мощность в период нагрева – температура теплоносителя установлена ​​на 30°C

Средняя температура пола в период нагрева – теплоноситель настроен на 30°C

Как видите, конструкция с сухой стяжкой прогревается значительно быстрее.Для количественного описания эффекта тепловой массы мы можем использовать полупериодный подход, что означает, что мы можем описать динамическое поведение системы отопления при запуске, предоставив время, которое требуется, чтобы системы отопления достигли половины количества своей максимальной тепловой мощности. Эта продолжительность составляет 26 минут для системы «сухая стяжка» и 104 минуты для системы «мокрая»/стандартная стяжка.

Динамический анализ II: режим охлаждения

Чтобы изучить охлаждающую способность напольного отопления, мы проведем тот же тест на переходную характеристику, что и раньше. Это время начнется с начальной температуры теплоносителя 30°C и резко отключит этот принудительный нагрев. Анализируя температуры и тепловые потоки в этой фазе охлаждения, мы снова можем собрать ценную информацию о системе отопления. Эта информация может быть использована для оптимизации управления или проектирования системы отопления.

Тепловая мощность в период охлаждения – температура теплоносителя установлена ​​на 30°C

Средняя температура пола в период охлаждения – теплоноситель установлен на 30°C

Как видите, конструкция «сухая стяжка» остывает значительно быстрее.Тепловая мощность пола падает до половины максимального значения в течение 75 минут, в то время как конструкция «мокрой стяжки» достигает этого уровня за 293 минуты.

Динамический анализ III: поведение интервалов

С помощью HTflux вы можете использовать любой временной ряд для динамического задания температуры теплоносителя. Чтобы показать более сложный пример, мы использовали ступенчатую функцию 1 час ВКЛ / 1 час ВЫКЛ в качестве входных данных. Конечно, результирующее поведение может быть выведено аналитически из ранее проведенных испытаний во включенном и выключенном состояниях, однако для изучения всего температурного профиля проще запустить моделирование с соответствующим температурным профилем.Практический интерес может представлять анализ того, как система теплого пола реагирует на такой «интервальный нагрев» либо из-за плохого управления отоплением, либо из-за того, что конкретный источник тепла работает эффективно только при определенном уровне температуры.

Тепловая мощность в режиме 1-часового интервала включения/выключения

Средняя температура пола в течение 1 часа в режиме интервального включения/выключения

Сравнение системы отопления «сухая стяжка» и «мокрая стяжка»

Важно отметить, что нельзя оценивать производительность систем отопления только по этим цифрам. Эффект тепловой массы/инерции может быть как выгодным, так и неблагоприятным в зависимости от конкретного применения. Например. высокая тепловая масса системы напольного отопления часто вызывает ситуации перегрева в переходные сезоны, когда за прохладными ночами следует быстрый всплеск солнечного притока через окна. Типичные тепловые затраты показаны на рисунке ниже:

Ситуация с перегревом в весенний период (помещение, ориентированное на юго-восток)

С другой стороны, когда по техническим, экономическим или экологическим причинам источник тепла может обеспечивать мощность только в ограниченные периоды времени, многие системы отопления полагаются на большие тепловые массы.Поэтому невозможно судить о системе отопления по ее тепловой массе, однако все же важно хорошо знать динамическое поведение, чтобы иметь возможность выбрать наиболее подходящую систему, а также оптимизировать управление такой системой. .

(c) HTflux, Даниэль Рюдиссер

Примечание.
