Системы капельного орошения – Капельный полив. Виды, плюсы, минусы и цена капельного полива

Капельный полив своими руками — пошаговая инструкция создания системы капельного полива

Первая система капельного полива была придумана в Израиле. Невзирая на не очень плодородную почву и сухой климат, на сегодняшний день эта страна является одним из всемирных фаворитов в области сельскохозяйственных технологий.

Система капельного полива — удобное и недорогое средство мелиорации. Применение механизма капельного орошения дает возможность получить урожай намного раньше и в два раза больше.

Соорудить капельный полив на даче сможет каждый хозяин, даже не владеющий особыми познаниями в гидротехнике. Необходимо представлять принцип работы системы и владеть начальными навыками конструирования трубопроводов из пластичных материалов.

Виды капельного полива

Для того чтобы организовать капельный полив на приусадебном участке, а особенно в теплице, вначале следует определиться с типом орошения, который подойдет для вас:

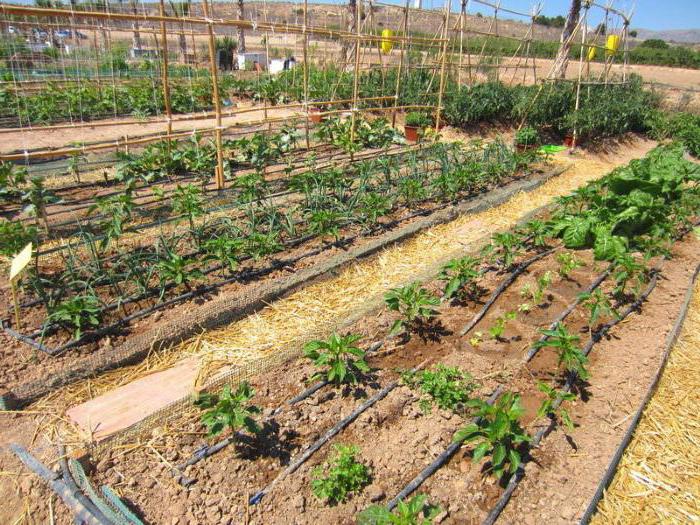

Капельным шлангом. Главной составляющей такого устройства является толстостенная труба. Она делается из полиэтилена и переносит давление до 3 атм, что дает возможность производить водоподачу на большое расстояние. Установка системы выполняется с помощью пластмассовых фитинговых элементов.

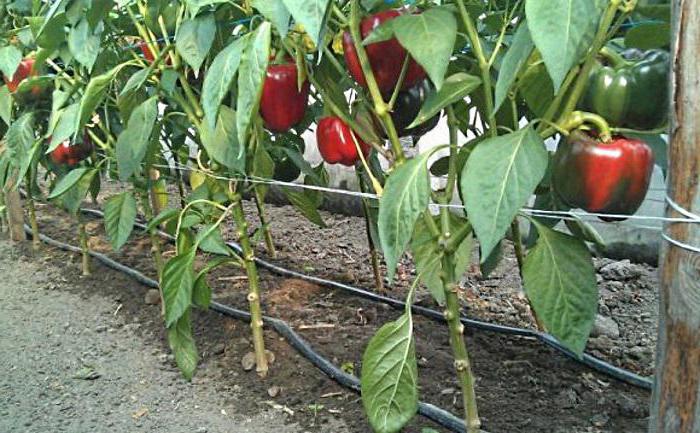

Капельной лентой, подключаемой к главному шлангу. Все капельные ленты изготавливаются из тонких материалов. Следственно рабочее давление в них ограничено в пределах от 0,8 до 1 бар. Для того чтобы подключить капельную ленту к водопроводу необходим редуктор давления.

При помощи внешних микрокапельниц с конкретной нормой используемой воды. Полив происходит за счет капель или микроструеек, мощность которых, в некоторых моделях, можно отрегулировать. Располагаются капельницы на наружной стороне пластмассовых труб или присоединенных трубчатых — ответвлениях.

Принцип работы капельного полива с самотеком

Устроить капельный полив можно из бочки, танка, бака или другой емкости, которую следует наполнять водопровода или отстоявшейся дождевой водой. Системы орошения очень восприимчивы к загрязнению водорослями, зоопланктоном и различными частицами.

Емкость разместить на высоте двух метров, что обеспечит нужное давление воды в водопроводящей сети. Проем для слива лучше вырезать на высоте 10 см от дна, для того чтобы собирающийся осадок не попал в шланг, так как вода должна быть чистой. При применении ядохимикатов и удобрений, разрешается разводить жидкие вещества в специальном узле фертигации. После фертигации устройство полива наполнить чистой водой и дать поработать пару минут, чтобы оно очистилась.

Советы по монтажу и обслуживанию системы капельного полива

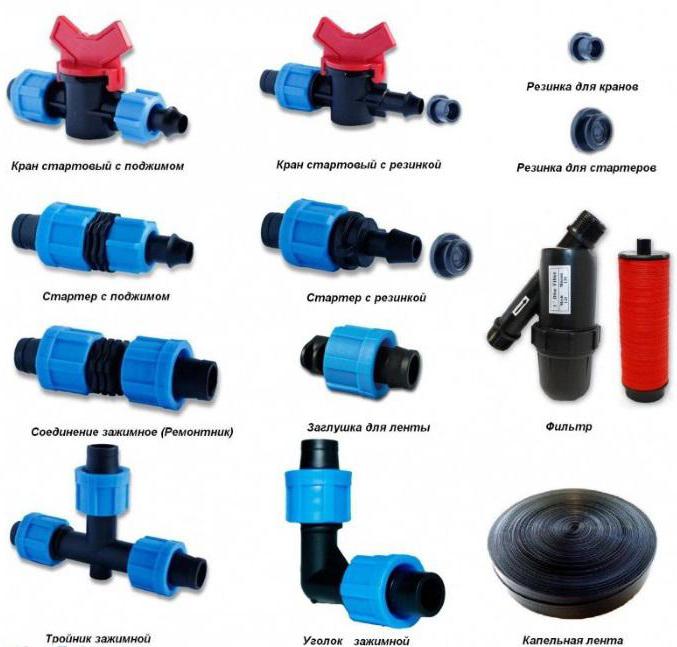

Все системы орошения включают различные детали и компоненты, без которых невозможно нормальное функционирование устройств полива. Сооружение капельной оросительной системы для дачного участка происходит последовательно:

1. Узел забора воды из водопровода, емкости. С целью установки и присоединения к водяной емкости необходим отвод с наружной резьбой и кран с внутренней резьбой.
2. Узел фертигации насыщения воды протравливателями и удобрениями или подачи питательных растворов для гидропоники. Представляет емкость, в которой разводятся вещества. Присоединяется к конструкции полива через трубку с дозатором – инжектором.

В завершении сезона с системы сливают воду и оставляют ее на неделю для просыхания. Капельные линии отключают и перемещают на хранение. Многолетний опыт использования показывает, что почти все капельные трубки и ленты хорошо зимуют, им больше вредят многочисленные перегибания при сматывании в бухты. По этой причине рекомендовано хранить в разложенном состоянии, можно просто подвязать ленты к забору.

Как сделать капельный полив своими руками?

Для того чтобы сделать капельный полив, выполняем последовательность действий:

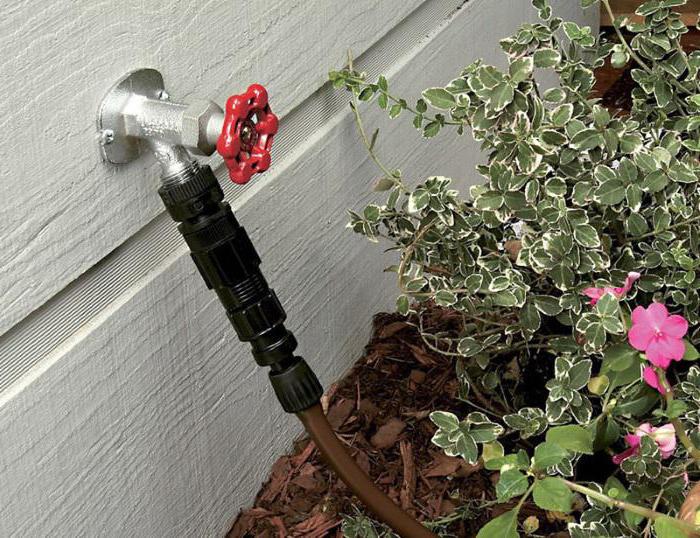

1. К шлангу, выходящему из бака, присоединяем фитинг с наружной резьбой 3/4″.
2. Постепенно прикрепляем кран, затем фильтр. Применяем, при необходимости, переходник с резьбы внутренней на наружную.
3. Через монтажную муфту подсоединяем главную трубу и укладываем перпендикулярно полосам полива.
4. Высверливаем дырки в трубе, прикручиваем штуцеры с резиновыми прокладками. Взамен штуцеров, удобно применять краны, благодаря которым можно отключать любую линию полива. При конструировании капельного полива своими руками, можно обойтись без этой операции. В продаже имеются готовые модели труб для капельного полива со старт – коннекторами.
5. Отрезаем от эмиттерной ленты отрезки и укладываем по длине грядки. Один конец линии одевается на штуцер, другой заглушается.

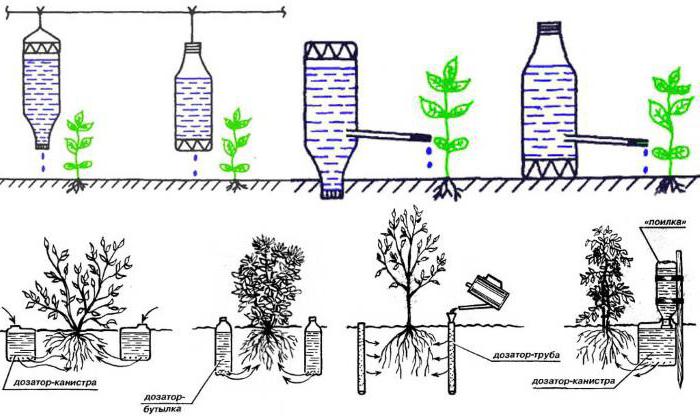

Капельный полив: из пластиковых бутылок

Существует экономный и быстрый способ организовать подачу воды растениям без шлангов и больших емкостей. Нужны будут только пластиковые бутылки и небольшой длины — по 10-15 см — тонкие трубочки.

У бутылок отрезается дно, из которого должна получиться крышка. Так вода не будет испаряться. На расстоянии 7-8 см от крышки в бутылке вырезаете дырку, в которую крепится тонкая трубка. Далее бутылку следует закопать в грунт пробкой вниз. Постепенно вода впитывается в землю. Для культур, требующих большого количества воды, стоит подобрать бутылки объёмом пять литров.

Фото идеи системы капельного полива

tvojdizajn.ru

Капельный полив своими руками | Делаем правильно

Капельный полив растений имеет несколько преимуществ перед традиционными способами этого процесса и позволяет автоматизировать сам полив экономя время и силы садоводам — огородникам.

Содержание:

1. Какие преимущества капельного полива
2. Виды капельного полива
3. Монтаж и эксплуатация капельного полива
4. Комплектующие и наборы для систем капельного полива

Какие преимущества капельного полива

Популярность капельного полива обусловлена огромным преимуществом перед способом полива из ведра, лейки или шланга и любого полива основанного на дождевании.

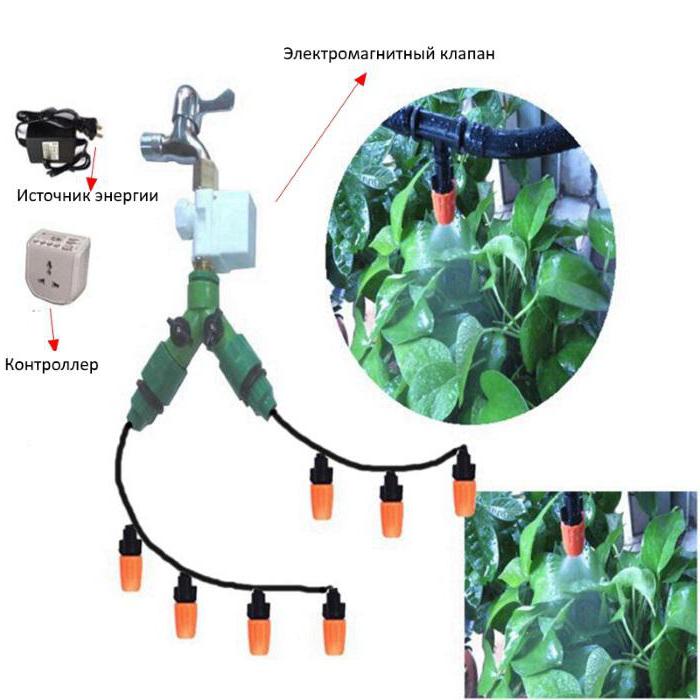

Автоматизация процесса полива — позволяет организовать с помощью автоматических таймеров и запорной арматуры орошение растений и деревьев по расписанию без участия человека. Данная возможность существенно экономит время для садоводов — огородников и освобождает от ежедневного рутинного полива всех грядок.

Экономия расхода воды — происходит за счёт дозированной подачи воды непосредственно к корневой системе каждого растения, кустарника, дерева и в отличие от дождевания не расходует воду на орошение неиспользуемых участков почвы.

Предотвращение развития грибков и заболеваний  — у растений добивается путём исключения попадания капель воды на листву и поддержанием постоянной оптимальной влажности почвы в которой растёт растение. Капельный полив также исключает термические и химические ожоги листвы у растений.

Возможность подачи жидких удобрений — путём непосредственной доставки к растениям по действующей системе капельного полива.

Результатом применения капельного полива будет увеличение урожайности, сокращение роста сорняков в результате местного полива культурных растений, отсутствие необходимости в сильном напоре воды и применяемость к любым рельефам участка и составу почвы.

Виды капельного полива

Применение капельного полива возможно в парниках, теплицах на открытом грунте, а также для полива домашних растений и рассады, соответственно классифицировать капельный полив можно по месту применения и способу орошения.

Капельный полив для домашних растений в большинстве случаев состоит из отдельного устройства, насадки которые используют в качестве источника воды небольшие сосуды или пластиковые бутылки.

Системы капельного полива теплиц, парников и открытых участков состоят из многих компонентов, это автоматика управления поливом, соединительная и запорная арматура (краны, соединители, ответвители, быстро съёмы, фильтры и.т.д) трубы, шланги, капельницы и оросители. Такие системы питаются от больших ёмкостей с водой или подключаются непосредственно к водопроводной системе.

Лента перфорированная для капельного полива — осуществляет транспортировку воды и имеет специальные армированные отверстия на расстояние соответствующем расстоянию посадки растений через которые к ним поступает вода. Как правило, одна такая лента является одним сегментом из нескольких линий полива.

Спринклерная система капельного орошения — является одним из видов капельного полива, основная особенность наличие спринклерного оросителя к которому подводится вода по шлангу малого диаметра. Сами спринклеры устанавливается непосредственно над корневищем растения. Используя такую систему полива можно построить сложную архитектуру с помощью шлангов и тройников на пересечённом рельефе и нелинейных грядках.

Капельный полив с погружными капельницами — имеет в своём составе иглы капельницы погружаемые в грунт которые осуществляют увлажнение почвы непосредственно в толще корневой системы. Подобный способ полива считается самым эффективным и экономичным.

Вариаций систем капельного полива с помощью изменения насадок оросителей может быть много и позволит выбрать самую оптимальную и необходимую для Вас.

Монтаж и эксплуатация капельного полива

Монтаж комплектов систем капельного полива промышленного изготовления не составляет особого труда, в комплекте есть всё необходимое для этого. Сама работа будет заключаться в сборке всех комплектующих согласно прилагаемой к комплекту инструкции. При выполнении работ не применяется какой, либо специальный инструмент, максимум что может потребоваться это нож и отвёртка.

Может с чем и придётся Вам повозиться это с обеспечением системы капельного полива водой в достаточном количестве с достаточным давлением. Вам не нужно беспокоиться об этом если на Вашем участке присутствует водоснабжение, в ином случае потребуется вместительная ёмкость с водой, которую необходимо приподнять минимум на 1 метр над землёй для создания достаточного давления воды в системе труб капельного полива. Хотя большинство систем не требуют наличия высокого давления воды, давление всё таки необходимо, чтобы вода могла преодолеть физические силы и начала двигаться по трубам.

Изготовление капельного полива своими руками возможно с использованием гибких шлангов, труб ПНД и ПВХ, стандартных фитингов, запорной и трубопроводной арматуры путём проделывания отверстий в трубах, а также установки спринклеров или капельных игл.

Важным моментом в эксплуатации системы является использование фильтров механической очистки проточной воды, в ином случае не исключено засорение и забитее капельных игл, отверстий и спринклеров.

В летний период при активной эксплуатации капельного полива требуется периодическая очистка и продувка оросителей.

Межсезонное обслуживание системы капельного полива заключается в проверки целостности всех соединений и запорной арматуры, проверки труб и шлангов на наличие механических повреждений. Осенью перед наступлением первых заморозков сливается вся вода из ёмкостей, труб и шлангов, в ином случае неизбежны поломки и разрывы компонентов капельного полива. При необходимости на зиму система капельного полива разбирается и убирается на хранение.

Комплектующие и наборы для систем капельного полива

В нашем партнёрском магазине представлены самые популярные комплекты систем капельного полива и комплектующие к ним для самостоятельной установки от проверенных продавцов.

---

Насадка на пластиковую бутылку для капельного полива

Цена на AliExpress: US $0.45

Капельная система орошения для домашних растений, насадка на пластиковую бутылку.

Цена на AliExpress: US $0.45

Особенности:

1. Скорость потока может контролироваться. Устройство для полива растений с регулирующим клапаном может контролировать скорость капель 0-60 с/1, а устойчивый выпуск капель длится 1-15 дней.
2. Простой и удобный, нет необходимости в любой громоздкой установке, просто просверлите отверстия в нижней части бутылки или отрежьте хвост бутылки.
3. Точный объем воды, обеспечивающий разное количество воды для различных растений и цветов, подходит для фирменных бутылок: Dr. перец, Пепси, Кока-кола, Липтон или другие 1,1 дюймовые бутылки внутреннего диаметра.

---

Автоматическая система капельного полива домашних растений и рассады

Цена на AliExpress: US $23.77

Полностью автоматизированная система капельного полива домашних растений без участия человека.

Цена на AliExpress: US $23.77

Описание продукта:

• Используйте только в помещение
• Используйте только чистую воду
• Уменьшение расхода воды на 70%
• Полив цветов, растений, рассады, и других растений.
• Для домов, отелей, клубов, офисов

Особенности:

• Питание: 4X батареи AA 1,5 V (в комплект не входят)
• Ёмкость для воды не входит в комплект посылки
• Частота полива: 0,1 дня, 0,2 дня, 0,3 дня, 0,4 дня ……30 дней
• Время работы полива: 1 s, 2 s, 3 s, 4s… 99 s

---

Система капельного полива с удалённым управлением по телефону

Цена на AliExpress: US $33.76

Эта система позволит Вам управлять капельным поливом комнатных растений из любой точки мира.

Цена на AliExpress: US 33.76

Новейший пульт дистанционного управления Wi-Fi для мобильного телефона, устройство для полива, интеллектуальная автоматическая система капельного орошения, садовый завод, водяной насос, таймер

• Название продукта: устройство для полива с дистанционным управлением для мобильного телефона
• Рабочее напряжение: 5 V-9 V
• Рабочий ток: больше 1А
• Настройки программы: Удаленное руководство, несколько наборов синхронизации орошения
• Применение: сад, балкон, зеленые растения, настольные горшки и т. д.
• Подробная информация о продукте
• Простая установка, кнопка Настройки подключения Wi-Fi
• Ручной режим, нажмите один раз, чтобы включить воду, затем нажмите, чтобы закрыть
• Светодиод состояния: Красный показывает, что идёт полив, а погасший светодиод означает, что полив остановлен.
• Светодиод конфигурации сети: синий светодиод всегда включен обычный рабочий. Если синий светодиод медленно мигает, это означает, что нет подключения к Интернету. Если синий светодиод быстро мигает, это означает, что он подключается к интернету.

---

Капельный полив растений с блоком управления на аккумуляторе и солнечной батарее

Цена на AliExpress: US $34.21 – 42.82

Комплект капельного полива с автоматическим блоком управления и встроенным аккумулятором заряжающемся от солнечной батарее

Цена на AliExpress: US $34.21 – 42.82

Особенности:

• Солнечная система в действие Смарт полив
• Два режима ручной и автоматической синхронизации
• Простота установки и простота в эксплуатации
• Может орошать много типов растений одновременно

Параметры продукта:

• Название: автоматическое устройство орошения на солнечной батарее
• Электрическая мощность: 3 Вт
• Напряжение аккумулятора: 3,7 в
• Емкость аккумулятора: 1200 мАч
• Входное напряжение: 4,2 V-6 V
• Интерфейс Тип: USB
• Водонепроницаемый: защита от дождя
• Поток насоса: 850 мл/мин
• Модель насоса: одиночный насос, двойной насос

---

Комплект капельного полива с шлангом 50 м.

Цена на AliExpress: US $16.60

Данная система капельного полива включает всё необходимое для обеспечения орошения 30-ти растений

Цена на AliExpress: US $16.60

Особенности:

• Это широко используемые наборы для полива, который можем использовать его в автоматическом режиме полива.
• Это может сэкономить ваше время.
• Эта система также уменьшает использование воды до 70% по сравнению с традиционными способами, фокусируя воду непосредственно на корне.

• Цвет: как показано на рисунке
• Длина шланга: прибл. 50 м.

Шланг:

• Внутренний диаметр: 4 мм.
• Внешний Диаметр: 6,2-6,5 мм.

В комплект входит:

• 3x соединение для крана фитинг
• 1x шланг
• 1x уплотнительная лента
• 30x T адаптер
• 30x спринклеров
• 30x держателей
• 1x Универсальный адаптер

---

Система капельного полива с регулируемыми насадками и таймером управления

Цена на AliExpress: US $6.15 – 34.33

Набор для полива с комплектом регулируемых спринклерных насадок, переходников, соединителей, таймером полива и шлангом длиной 30 м.

Цена на AliExpress: US $6.15 – 34.33

Автоматическая микро капельная система орошения с регулируемыми капельницами. Описание:

Очень утомительно поливать большую площадь растений каждый день. Этот комплект с электронным автоматическим таймер полива идеально подойдёт для садоводства и домашнего полива, особенно для людей, которые не дома или слишком заняты. В основном изготовлен из высококачественного и долговечного пластика. С помощью смарт-таймера, вы можете установить время полива, когда вас нет дома. Очень практичный и может быть применен к вашему дому и саду, саду на крыше, газону, балкону, террасе и т. д., теперь вы можете увеличить эффективность вашей системы орошения.

---

16 мм. капельная лента для капельного орошения 20 – 150 м.

Цена на AliExpress: US $6.55 – 33.01

Капельная лента предназначена для организации капельного полива, лента выполнена из полиэтилена, устойчивого к коррозии, что гарантирует продолжительный срок службы.

Цена на AliExpress: US $6.55 – 33.01

20/50/100/150 м 16 мм капельная лента полива.

• 100 мкм (155 меш)
• 70Kap (толщина стенки: 0,2 мм)
• Диапазон рабочего давления: 50 ~ lOO Kap (толщина стенки: 0,2 мм)
• Номинальный поток капельницы: 1,5-л/ч
• Диаметр капельной ленты: 16 мм
• Толщина ленты для капельного орошения: 0,2 мм
• Пространство капельницы: 30 см

---

Набор капельного полива с капельницами в качестве оросителей

Цена на AliExpress: US $11.59 – 25.28



Капельная система орошения с иглами (капельницами) для углубления в грунт. Идеальное решение для теплиц и парников с необходимостью точечного полива.

Цена на AliExpress: US $11.59 – 25.28

Капельная оросительная система микро капельного полива сада, теплицы.

Комплект 1:

• 4/7 шланг: 10M
• 3/5 шланг: 10M
• Круглый разъем: 1 шт.
• 1/2 3/4 разъем: 1 шт.
• 1/4 “быстрый разъем: 1 шт.
• 4/7 до тройника 3/5: 20 шт.
• 3/5 капли стрелки: 20 шт.
• Концевой штекер: 1 шт.
• Гнутое соединение: 2PCS

Комплект 2:

• 4/7 шланг: 15M
• 3/5 шланг: 15M
• Круглый разъем: 1 шт.
• 1/2 3/4 разъем: 1 шт.
• 1/4 “быстрый разъем: 1 шт.
• 4/7 до тройника 3/5: 30 шт.
• 3/5 капли стрелки: 30 шт.
• Концевой штекер: 1 шт.
• Гнутое соединение: 2PCS

Комплект 3:

• 4 / 7hose: 20 м
• 3 / 5hose: 20 м
• Круглый разъем: 1 шт.
• 1/2 3/4 разъем: 1 шт.
• 1/4 “быстрый разъем: 1 шт.
• 4/7 до тройника 3/5: 40 шт.
• 3/5 капли стрелки: 40 шт.
• Концевой штекер: 1 шт.
• Гнутое соединение: 2PCS

Комплект 4:

• 4/7 шланг: 30M
• 3 / 5hose: 20 м
• Круглый разъем: 1 шт.
• 1/2 3/4 разъем: 1 шт.
• 1/4 “быстрый разъем: 1 шт.
• 4/7 до тройника 3/5: 60 шт.
• 3/5 капли стрелки: 60 шт.
• Концевой штекер: 1 шт.
• Гнутое соединение: 2PCS

---

Электронный таймер полива с механическим управлением

Цена на AliExpress: US $16.99

Данное устройство позволит осуществлять полив растений без вашего участия в автоматическом режиме по заданному на таймере времени

Цена на AliExpress: US $16.99

Описание продукта:

этот таймер позволяет установить его, и он будет делать полива в автоматическом режиме.

особенности:

• батарея (LR03 2XAAA  1.5 В Щелочная батарея) ( не включены)
• сильный шаровой клапан внутри
• прочный ударопрочный строительство

• руководство полива доступны

• простой, надежный, water-proof

• мягкий материал для удобства захвата и простоту в использовании

• может быть присоединен к 3/4 ” (19 мм) кран или кран

• после того как программа установлена, он будет повторять циклы до новые настройки
• частота: ( может быть установлен в 1, 2, 3, 4, 6, 8, 12, 24, 48, 72 H, и Неделю)
• Время работы: ( может быть установлен на 1, 3, 5, 10, 15, 20, 30, 60, 90, 120 минут)

спецификация:

• рабочая Температура: 5-60 C (40-140 F)

• Давление воды: 0-8 бар (0-116 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ)

• Размеры продукта: 9.0*9.0*16.5 см (3.5*3.5*6.5 дюймов)

• Вес продукта: 280 г (0.62 фунтов)

• цвет: серый и синий

Руководство пользователя:

https://www.dropbox.com/sh/mmj1nax37jnqgj0/AAAKHk9pHh5MpW9ZHxuv-SGla?dl=0

---

Электронный таймер полива с цифровым управлением

Цена на AliExpress: US $17.99

Данное устройство позволит осуществлять полив растений в автоматическом режиме без вашего участия по заданному на таймере времени

Цена на AliExpress: US $17.99

Обратите внимание: В течение 8,26-8,30 мы имеем достаточно запасов на складе в России. Если ваши области могут быть разрешены к отправке из России Склад, мы отправим его IML. Хотя вы выбираете доставку только из Китая. Это сообщение работает только с покупателями из России. Спасибо.

Особенности:

• Применение LR03 2 х ААА 1,5 V щелочные батареи (не входит в комплект)
• Прочная Ударопрочная конструкция
• Часы Отображение времени

• 8 разных программ Готов к использованию в комплекте

• Простой, надежный, водонепроницаемый

• Давление Woring: от 0 до 8 бар (0-116 фунтов на квадратный дюйм)

• Рабочая температура: 5-60C (40-140F)

• Может быть прикреплен к3/4 ”(19 мм)Кран или кран
• Ручной полив: можно установить на один раз мгновенный ручной полив
• Ручное включение, ручное выключение, автоматический режим
• Frenquency может быть установлен в день, или каждый день недели, 15 различных дней на выбор

Обратите внимание:

Если вам нужно специальное руководство, пожалуйста, свяжитесь с нами по заказу сообщения или разговоров, и предоставьте ваш адрес электронной почты, мы вышлем вам на электронную почту.

---

online-58.ru

Особенности системы микрокапельного полива и правила использования

Уход за огородом и садом

Возделывание плодовоовощных культур на собственном участке приобрело огромную популярность, так как позволяет собирать экологически чистый урожай и не испытывать недостатка витаминов круглый год. Одной из важных составляющих грамотного ухода за посадками является орошение. Чтобы оптимизировать процесс, садоводы и огородники все чаще стали применять микрокапельный полив. Грамотно организованная система позволяет сократить затраты времени, сил, уменьшить расход воды. Конструкцию любой сложности можно приобрести в специализированных магазинах либо изготовить своими руками.

1

Суть и особенности метода

Выращивание растительности невозможно на сухом грунте, поэтому с древних времен человек сталкивался с необходимостью ее увлажнения. Совершенствовались методы возделывания сельскохозяйственных, садово-огородных и декоративных культур, появлялись новые технологии, но неизменным оставалось одно – требование к орошению.

И в наши дни эта проблема не теряет своей актуальности в ряде стран, жители которых испытывают дефицит воды. Поэтому в 50-х годах прошлого столетия израильские специалисты приступили к разработке и созданию метода, позволяющего увлажнять почву, расходуя минимум воды. Система микрокапельного полива успешно прошла апробацию и получила широкое распространение не только в стране, но и далеко за ее пределами.

При обычном поливе происходит увлажнение почвы не только на грядках, но и свободной от посадок. При переизбытке вода испаряется и, следовательно, расходуется понапрасну. Суть нового метода состоит в том, что влага подается напрямую к корням, буквально по каплям, но равномерно и с заданной периодичностью. Это позволяет использовать ее более рационально,  сокращая расход воды.

Система организована таким образом, что владельцу не нужно прилагать усилий, тратить время и силы на полив садовых и огородных посадок. Она работает автоматически без его вмешательства. Главное, изначально правильно все настроить.

Система капельного полива подходит для использования везде, где требуется регулярное орошение растений. Это могут быть открытые грядки, закрытый грунт. Данный метод идеален для полива овощных культур, потребляющих много воды, а также ягодных кустарников, мочковатые корни которых не способны самостоятельно добывать влагу с глубины. Правильно организованная система идеально подходит для увлажнения грунта в горшках и контейнерах, выращиваемых на балконе или террасе.

Метод капельного орошения считается идеальным для организации полива в теплицах и парниках. Зачастую ограниченное пространство не позволяет полноценно вносить воду под кусты томатов или огурцов. А шланги, подведенные к каждому растению, обеспечат регулярное поступление влаги даже в отсутствие дачников.

Современные устройства обладают целым набором важных функций. С их помощью можно не только обеспечивать необходимой для растений живительной влагой, но также подкормками и удобрениями. Полезные вещества будут подаваться регулярно и дозированно, что обеспечит полноценное развитие и обильное плодоношение.

Гидрогель для растений: преимущества использования, состав и способ применения

2

Системы капельного полива

Система капельного орошения – это устройство, в состав которого входит целый  набор комплектующих изделий.

• Узел забора воды. Он позволяет подавать воду на участок.
• Автоматический блок. ОС его помощью регулируется подача воды: ее количество и периодичность поступления.
• Система очистки. Вода проходит через специальный фильтр, который задерживает песок, грязь и прочий мусор.
• Магистральные и разводящие трубопроводы, капельные линии, состоящие из шлангов, пластиковых трубок. По ним влага будет доставляться к растениям.
• Блок фертигации. Он необходим, если в процессе полива планируется вносить удобрения, биостимуляторы, средства для защиты, то она оснащается специальным автоматическим приспособлением.
• Капельницы, клапаны, соединительные элементы (фитинги).

Подача воды к растениям осуществляется несколькими способами.

1. 1. Через гибкий шланг с несколькими отверстиями и заглушенным концом. Он подводится непосредственно к каждому растению.
2. 2. Через капельную ленту, которая представляет собой гибкую трубку из ПВХ с проделанными в ней несколькими дырочками небольшого диаметра.
3. 3. Посредством специальных форсунок, которые монтируются на разводящем трубопроводе.

Несмотря на разнообразие конструкций принцип работы устройства капельного орошения несложен. Но чтобы его установить на своем участке, необходимо иметь постоянный источник воды.

Вода может подаваться из бочки, навесных баков, централизованного водопровода, и даже расположенного поблизости водоема (пруда, ручья). По разветвленной системе она расходится по участку. Если конструкция настраивается вручную (блок-автомат отсутствует), от садовода требуется вовремя перекрывать кран.

При выборе комплектующих для сборки конструкции, следует обратить внимание на то, что ленты и шланги могут быть компенсированными и некомпенсированными. В первых количество воды, независимо от протяженности участка, сохраняется на одном уровне. Во вторых – подается неравномерно. Если приусадебный участок обладает небольшими размерами, такой показатель значения не имеет. Если же требуется полив больших площадей, стоит остановить свой выбор на комплектующих с равномерной водоотдачей.

Капельное орошение своими руками: принцип действия, виды, преимущества, пошаговые инструкции

2.1

Своими руками

В настоящее время существует множество различных вариантов обустройства системы капельного полива. Ее легко применять на любых земельных территориях независимо от площади, рельефа, количества и сложности посадок. Однако для организации полива на небольших дачных участках, фермерских угодьях, популярностью пользуются самодельные устройства, независимые от электричества.

Собрать несложную конструкцию по силам начинающему дачнику, не обладающему специальными навыками. Для этого на высоте более полутора метров устанавливается большой резервуар для воды (бак, бочка), который наполняют любым доступным способом. В нижней части врезают кран, куда подключают магистральную трубу. С помощью фитингов она разводится по всему периметру участка. Каждая лента оснащается заглушкой. До начала разводки линию соединяют с устройством фильтрации. Любую систему для удобства использования можно дополнить автоматическими или электронными блоками вроде таймера.

При таком расположении резервуара в системе создается давление примерно в 0,2 атм. Его хватает для полива стандартных шести соток. Если напор воды нужно увеличить, целесообразно установить специальное приспособление. Свои функции идеально выполняет садовый насос отечественного производства «Жук» или немецкий «Три Гарден» (BP3 Garden).

Однако многие дачники не тратят время на сооружение системы полива, а пользуются простейшей конструкцией капельного орошения с помощью пластиковых бутылок. Она обладает огромной популярностью, поскольку является автономной и не требует физических и финансовых затрат. Однако следует учесть, что он не подходит для применения на тяжелых глинистых почвах, которые плохо впитывают воду.

Любую использованную тару большого объема (не менее двух литров) прикапывают возле каждого куста растения, которые нуждается в поливе. Предварительно в ее донышке просверливают с десяток отверстий.  На поверхности должно виднеться только горлышко, через которое заливают воду. Чтобы уменьшить испарение, его прикручивают крышкой.

Бутылки можно не заглублять в грунт, а подвешивать на специальные шесты. Вода будет поступать к корням посредством тонких гибких трубок, которые вставляют в крышку. Если в донышке просверлить отверстие и вставить туда приспособление для внутривенных инфузий, можно регулировать скорость подачи воды и ее объем.

Все тонкости полива открытых капустных грядок

2.2

Готовые комплекты

Прекрасной альтернативой самодельным конструкциям являются укомплектованные системы, которые можно купить в готовом виде. Они не только способствуют развитию растений, но и позволяют экономить до 70% воды. Устройства мягко и равномерно увлажняют почву, а дозированная подача препятствует поражению корневой системы грибковыми инфекциями.

Ведущий немецкий производитель предлагает не один десяток решений водосберегающего капельного орошения на все случаи жизни. В его коллекции имеются такие варианты:

• базовые модули для вертикального садоводства;
• комплекты для выращивания растений на террасе;
• устройства для полива горшечных культур;
• конструкции для орошения открытых грядок и теплиц;
• базовые модули для наземной прокладки;
• системы автоматического полива.

Особой популярностью пользуются системы для микрокапельного полива без подключения к воде. Его целесообразно использовать, если поблизости отсутствует источник влаги. Помимо базового модуля в комплект входит таймер с 13 программами на выбор и нанос 14 В с фильтром для очистки от загрязнения.

3

Уход за системой

Чтобы продлить сроки эксплуатации устройства водосберегающего орошения, необходимо обеспечить ему полноценный уход. Наиболее уязвимым местом в системе являются капельницы, которые чаще всего выходят из строя из-за того, что забиваются микроскопические отверстия. Засоры бывают трех видов.

1. 1. Механический, возникающий из-за содержания в воде взвешенных частиц, грязи, песка. Минимизировать риски поможет установка дополнительного фильтра.
2. 2. Биологический, обусловленный образованием слизи, водорослей, и другого мусора (зоопланктонов, икринок рыб, личинок насекомых). Избавиться от проблемы поможет хлорирование воды и промывка системы.
3. 3. Химический засор. Возникает там, где в систему подаются удобрения (фертигация) для подкормки растений или вода отличается повышенной жесткостью. Бля очистки и смягчения нужно использовать различные добавки.

Иногда в прикорневой области почвы вместо влажного пятна можно заметить появление лужи. Это значит, между капельницей и шлангом образовался зазор, который нужно заизолировать или промазать герметиком.

В случае когда влажное пятно появляется в свободной от посадок зоне, можно говорить о повреждении в одном из участков системы. Необходимо перекрыто подачу воды, разрезать шланг, после чего восстановить целостность посредством специального соединительного элемента.

С приближением зимнего периода систему капельного орошения рекомендуется демонтировать. Перед тем как разобрать устройство на отдельные комплектующие, его следует промыть чистой водой. Гибкие шланги и ленты лучше наматывать на катушку, чтобы исключить образование заломов. Если же они утоплены в грунт, их можно оставить на месте, под воздействием морозов они не потеряют своих качеств. Контроллеры же и датчики необходимо отсоединить и перенести в теплое помещение на хранение.

4

Плюсы и минусы применения микрокапельного полива

Система капельного орошения почвы признана экономичной, поэтому быстро обрела популярность у отечественных садоводов и фермеров. Те, кто уже установил устройства на своих участках, отмечают массу достоинств данного метода.

1. 1. Сокращается расход воды. Растения орошаются локальным способом, влага поступает только под корни.
2. 2. Снижается трудоемкость. Процесс может быть полностью автоматизирован, но даже упрощенная конструкция настраивается в течение нескольких минут и не требует постоянного контроля.
3. 3. Появляется возможность совмещения с подкормкой. Питательные вещества доставляются к корневой системе в жидком виде, что ускоряет их всасывание.
4. 4. Уменьшается засоренность участка. Поскольку вода подается точечно, значительная площадь грунта сохраняется в сухом виде. К сорнякам влага не поступает и, следовательно, они не способны расти.
5. 5. Можно регулировать уровень влаги. Капельный полив препятствует уплотнению почвы, и образованию корки на ее поверхности, что позволяет сохранять баланс воды и воздуха. К тому же отпадает необходимость частого рыхления.
6. 6. Минимизируется риск развития болезней. Подача жидкости под корень исключает ее попадание на листья и другие части растения, что снижает вероятность поражения гнилями и грибковыми инфекциями.
7. 7. Сохраняется структура почвы. Она не вымывается под напором воды, а остается такой же, как и в момент посадки растений.

И самое главное, улучшается развитие растений. Увлажнение области грунта у основания стебля способствует гибели сорняков и сохранению питательных элементов в почве. Корневая система развивается локально, образуя множество молодых отпрысков в виде комка. Они быстрее впитывают полезные вещества и влагу, что вызывает обильное плодоношение. Урожайность на таких участках повышается в несколько раз.

Однако при всех неоспоримых достоинствах метод имеет и несколько недостатков.

1. 1. Чтобы система работала нормально, а вода подавалась бесперебойно, следует установить фильтры для ее очистки, а это влечет дополнительные расходы.
2. 2. Близкое расположение к грунту приводит к тому, что капельницы забиваются мелкими частичками. Это требует их продува или замены.
3. 3. Если соорудить конструкцию самостоятельно нет возможности, придется потратиться на приобретение готового комплекта. Качественное устройство стоит тоже немало.

И еще… Любая система требует периодического осмотра и обслуживания, что также влечет дополнительные расходы.

5

Заключение

Микрокапельная система орошения – разумный подход к организации полива и подкормки растений, особенно при отсутствии владельца участка. Появление современных технологий позволило оптимизировать процесс выращивания садово-огородных культур и облегчить уход за посадками.



naogorode.net

Несколько идей, как сделать капельный полив на даче своими руками

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

устройство, принцип работы, монтаж, отзывы. Схема капельного полива

Для растений на приусадебном участке необходима влага. Будет лучше, если она поступает к корням постоянно и в дозированных количествах. Для этого существует устройство капельного полива. Трудности с монтажом системы в дальнейшем избавляют от тяжелого и неэффективного физического труда. Об этом можно судить по многочисленным отзывам огородников. Многих устраивает подобное освобождение от тяжелого ручного труда. Кроме полива, на даче есть много других дел. Заманчиво заменить трудную и кропотливую работу на отдых.

Видов приспособлений и систем полива существует много. Их можно изготавливать или собирать своими руками, а также привлекать специалистов.

Плюсы и минусы капельного орошения

Капельная подача воды имеет множество преимуществ.

1. Поступление воды непосредственно под стебель, что позволяет одновременно с влагой вносить удобрения.
2. Экономия рабочего времени и физических сил дачника. Смонтировав систему один раз, можно в течение всего сезона не заниматься ручными поливами.
3. Исключение возможности пересыхания почвы. Ее влажности всегда достаточно для необходимого роста растений.
4. Система применяется для любых растений, поскольку является универсальной.
5. Возможность выбора оптимального варианта орошения грядок.

Из недостатков можно отметить затраты на комплектующие части устройства капельного полива: фурнитуру, шланги, ленты, дозирующий водяной насос, фильтр и др. За системой нужно постоянно следить, периодически удалять загрязнения, проверять поступление воды, работу клапанов и т. д. Установка является энергозависимой и требует постоянного наличия электричества.

Капельный полив: устройство и принцип работы

Система капельного полива доставляет влагу прямо к корням, что позволяет экономить воду и предотвращать повреждение надземных частей растений. Вода медленно поступает в определенные периоды или непрерывно, что позволяет поддерживать заданный уровень влажности почвы, что оказывает благоприятное влияние на огородные культуры.

Делаем капельное орошение своими руками: с чего начать?

Сначала схема капельного полива рисуется на бумаге, где указываются все точки полива, расположение источника воды и емкости. Измеряется шаг между рядами насаждений. По готовым размерам можно без труда просчитать количество коммуникаций.

Если устанавливается насос, место его размещения может быть любым, но при поливе самотеком емкость устанавливается ближе к растениям.

На грядки прокладываются капельные шланги или ленты. В них встроены специальные капельницы подачи воды к растениям.

Перед тем как собрать систему капельного полива, необходимо, чтобы были все комплектующие для полива. При наличии опыта, целесообразно выбрать их самостоятельно, поскольку поливочные наборы стоят дороже.

1. Емкость с водой – бочка или бак.
2. Основной распределяющий коллектор подачи воды, из которого она подается к ответвлениям.
3. Капельный шланг или лента.
4. Вентили, соединяющие капельные ленты с коллектором.

Не рекомендуется применять металлические емкости, поскольку коррозия приводит к засорению системы. Если этого не избежать, устройство капельного полива должно содержать качественную фильтрацию.

Капельные шланги

Шланги продаются в бухтах. Их особенностью является подача одинакового количества воды на всем протяжении грядки, даже если рельеф будет неровным. Максимальная длина полива выбирается из расчета, чтобы неравномерность в начале и конце шланга не превышала 10-15 %. Для одного сезона на капельный полив огорода достаточно применять ленты с толщиной стенки от 0,1 до 0,3 мм. Их прокладывают только сверху.

Толстостенные (до 0,8 мм) прослужат 3-4 сезона. Их можно применять также для подземной прокладки. Диаметр лент составляет 12-22 мм (распространенный размер — 16 мм). Жесткие трубки служат до 10 сезонов. Их диаметр составляет 14-25 мм.

Через одну капельницу расход воды составляет:

• шланг — 0,6-8 л/ч;
• тонкостенная лента – 0,25-2,9 л/ч;
• толстостенная лента – 2-8 л/ч.

Для регулирования расхода к шлангу или капельной ленте подключается кран для капельного полива.

В среднем на 1 растение необходимо брать 1 л воды в сутки, на кусты — 5 л, на дерево — 10 л. Данные являются ориентировочные, но для определения общего расхода подходят. Если быть точнее, когда производится капельный полив, для 1 куста томатов требуется 1,5 л, для огурцов — 2 л, для картофеля и капусты — 2,5 л. К полученному результату добавляется 20-25 % запаса и определяется нужный объем бака.

Расстояние между капельницами зависит от частоты посадки растений и может быть от 10 до 100 см. Каждая из них имеет один или два выхода. Расход при этом может оставаться одним и тем же, но в последнем случае уменьшается глубина и увеличивается площадь полива. На грядку в 4 ряда устанавливаются капельницы-пауки с раздачей до 4 растений.

Капельницы

Капельницы можно устанавливать на пластиковых трубах. Их выпускают несколько видов:

• с фиксированным расходом воды;
• регулируемые — с ручной настройкой интенсивности орошения;
• некомпенсированные — интенсивность подачи воды снижается к концу грядки;
• компенсированные — с мембраной и специальным клапаном, создающие постоянный напор при колебаниях давления в водопроводе;
• типа «паук» — с раздачей на несколько растений.

Наружные капельницы вставляются в пластиковую трубу, в которой прокалываются шилом отверстия.

Фильтрация

К очистке поливной воды уделяется особое внимание. Сначала производится грубая фильтрация, а затем — тонкая. Грязной водой капельницы быстро забиваются.

Назначение фитингов

Систему можно просто собрать, если применить специальные фитинги для капельного полива.

1. Старт-коннекторы для присоединения капельной ленты к пластиковому водопроводу. Они изготавливаются с уплотнительной резинкой или поджимной гайкой. В трубе ПНД сверлятся отверстия сверлом по дереву с центрирующим шипом и плотно вставляются старт-коннекторы с кранами или без них. Регулирование расхода воды требуется, если отдельные зоны потребляют ее меньше других или для поочередного полива разных участков.
2. Фитинги для капельного полива угловые или в виде тройников применяются для подключения ленты к гибкому садовому шлангу. Их также применяют для ее разветвления или для поворотов. Посадочные места фитингов делаются в виде ершей, что обеспечивает плотное закрепление трубок.
3. Ремонтный фитинг применяется в случае обрыва или для удлинения капельной ленты. С его помощью соединяются ее концы.
4. Заглушка устанавливается на концах капельной ленты.

К садовому водопроводу присоединяются разводящие полиэтиленовые трубы диаметром 4 см. Этот диаметр лучше всего подходит для установки старт-коннектора – специального крана для капельного полива, служащего для присоединения перфорированной капельной ленты к трубе.

Она изготавливается с малой толщиной и собирается с помощью арматуры. Отверстия выполняются через равные промежутки. Капельная лента надевается на кран с натягом, а затем дополнительно фиксируется пластиковой гайкой. На концах рукава закрываются заглушками, запаиваются или подворачиваются.

Недостатком является низкая прочность материала ленты, которая легко повреждается грызунами и насекомыми. По остальным показателям система показывает себя только с положительной стороны.

Монтаж системы с трубками и встроенными капельницами

Система отличается высокой прочностью и значительно большей долговечностью. Она состоит из шланга, в котором встроены через равные промежутки цилиндрические капельницы. Трубка может размещаться на поверхности почвы, крепиться на подставках, подвешиваться на проволоке или заглубляться в грунт.

Вода под давлением расходится из емкости по системе и плавно распределяется, поступая из маленьких отверстий. Важно, чтобы бак находился на высоте от поверхности земли 1-1,5 м. От садовода требуется только своевременно наполнять его, после чего жидкость поступает к растениям под действием гравитации.

Как поливать огурцы?

В промышленных системах капельный полив огурцов производится с подводом воды к каждому растению. Глубина расположения корней составляет 15-20 см и для контроля влажности там устанавливаются тензиометры. Для садоводов подойдут подручные средства, изготовленные из пластиковых бутылок. Их устанавливают на донышко или с закрытой пробкой в землю. Верхняя часть должна быть открытой для заполнения водой.

1. Первый способ. Капельницу изготавливают из использованного стержня от шариковой ручки. Ее промывают растворителем от остатков пасты и заглушают с торца спичкой. На конце делают прокол в половину толщины стержня. Самодельную капельницу вставляют в прокол, сделанный от нижней части бутылки на высоте 15-20 см. Затем емкости заполняют водой и устанавливают возле кустов, чтобы влага попадала на корень.
2. Второй способ. В бутылке делают отверстия по всей высоте, отступив от дна на 3-5 см. Затем ее закапывают дном вниз на глубину до 20 см. Пробку выкручивают и через верхнюю часть заполняют емкость водой. Бутылку можно закапывать горлышком вниз, предварительно срезав дно, через которое в дальнейшем удобно заполнять ее водой. Чтобы отверстия не забивались землей, бутылки снаружи обматывают иглопробивной тканью, используемой в качестве укрывного материала парников.
3. Третий способ. Бутылки, заполненные водой, можно подвешивать над землей, проколов отверстия в крышке.

Бутылочный капельный полив огурцов удобен в связи с экономичностью, поскольку нет необходимости тратиться на материалы. Недостатком является сложность монтажа на больших площадях. Процесс заполнения водой – хлопотный, а отверстия часто забиваются грунтом. Несмотря на это, можно убедиться в преимуществах капельного способа. Отзывы говорят о том, что в небольших теплицах он достаточно эффективен.

Полноценный полив огурцов в больших теплицах удобней производить через централизованную систему с фирменными капельницами.

Устройства для капельного полива: автоматика

Автополив требует средств на оборудование, но в результате будет сэкономлено много времени и урожай компенсирует затраты. Важнейшим компонентом системы является контроллер или таймер, не требующие участия человека. Последним задается только частота и длительность орошения. Таймер бывает электромеханическим или электрическим. Контроллером можно задать программу полива, где учитывается давление в системе, задаются циклы полива по дням и учитывается влажность и температура.

Для простых систем схема капельного полива предусматривает наличие одноканального устройства, а в сложной схеме количество каналов может потребоваться больше. Если судить по отзывам, опытные огородники предпочитают применять несколько простых таймеров, работающих по отдельным программам.

Чтобы не зависеть от источника энергии, целесообразно приобретать устройства, работающие от нескольких пальчиковых батареек.

Автоматический капельный полив от водопровода часто требует наличия насоса. Его мощность должна соответствовать потреблению. Механизм должен быть простым, не очень шумным и устойчивым к химическим соединениям, которые часто применяются в системе в качестве удобрений.

Заключение

Несмотря на то что поверхностное орошение наиболее распространено, отсутствие порой благоприятных для него условий, дефицит воды и экономия энергии приводят к необходимости применять то или иное устройство капельного полива. Выбор при этом зависит от климата, ландшафта, видов возделываемых культур и других факторов.

Важно правильно спроектировать и смонтировать систему капельного полива, чтобы уменьшить вероятность сбоев и не тратить время на ремонтные и обслуживающие работы.

fb.ru

Как сделать систему капельного полива своими руками

Оборудование системы автоматизированного капельного полива собственноручно, дело очень сложное и под силу не каждому огороднику-садоводу. Из-за своей высокой стоимости и сложности устройства, автоматизированные системы капельного полива не пользуются большой популярностью среди дачников.

Но, тот, кто смог установить такую систему полива на своем садовом участке, не жалеют о потраченных деньгах  и времени на установку.

Минусы обычных способов полива

Самые простые  и распространенные способы полива дачных участков с использованием леек, шланга подсоединенного к водопроводу имеют большое количество недостатков. Один из основных, это просто огромный расход воды, большая часть которой никакой пользы растению не дает, стекая в борозды не успев впитаться в землю возле растения. В бороздах она либо испаряется, либо впитывается в почву, где нет корней растений. Следующим недостатком является неравномерное обеспечение влагой растений. Она попадает либо в избытке, либо в меньших, чем необходимо количествах. Также имеет значение температура воды. Вода с водопровода для растений слишком холодная, из-за этого ее необходимо выдерживать некоторое время в определенной емкости, чтобы она приобрела оптимальную для полива температуру. Одним словом, это очень трудоемкий процесс, который отнимает много времени, а также сил, особенно в жаркую и сухую погоду.

Также немало недостатков имеет полив с распылением, который происходит с использованием различных устройств, разбрызгивающих воду которые часто используют для полива овощных грядок и травяных газонов. В этом случае, расход воды тоже значительно выше, чем попадает самим растениям. Большая часть влаги не доходит к корневой системе растений и испаряется. Помимо этого, при поливе таким способом листья растений смачиваются водой, что нежелательно для некоторых культур. К примеру, помидоров, у которых это приводит к развитию различных заболеваний.

Положительные стороны капельного полива

В отличие от остальных широко известных методах полива, капельный способ полива не имеет всех этих минусов. Расход воды происходит очень экономно, растение получает ее в необходимом количестве и именно в нужном месте – в корневой зоне. Этот способ очень хорошо подходит для полива овощных грядок, фруктовых деревьев и ягодных кустарников, различных живых изгородей и цветочных клумб.

Капельный полив с помощью капельниц

Систему капельного полива хорошего качества можно изготовить собственными руками в домашних условиях. Но сначала необходимо отбросить в сторону мысли изготавливать все части этой системы самостоятельно. В противном случае вы потратите много драгоценного времени, и ваша система может получиться неработоспособной. Но, если вы все, же решились изготовить систему капельного полива, в таком случае нужно обязательно приобрести все компоненты системы и смонтировать качественную и долговечную систему полива, которая проработает очень долго при вашем минимальном участии.

Материалы необходимые для монтажа системы капельного полива

Капельницы. Элементы капельниц являются самыми главными компонентами этой системы полива. От их функционального назначения зависит вся работа системы капельного полива. Существуют капельницы с регулируемой подачей воды и нерегулируемой. Объем подачи воды в пределах 2-х — 20-и литров  в час. Капельницы еще подразделяются на компенсационные и не компенсационные. Капельницы первого вида сохраняют постоянный напор воды, несмотря на давление воды в водопроводе. Лучше сего подходят капельницы регулируемые.
Разветвители. Их еще называют «пауками». Они прицепляются к капельницам, и по количеству их должно соответствовать количеству капельниц. Пауки имеют от двух до четырех отходящих штуцеров.
Микротрубки. Эти пластмассовые тоненькие трубочки надеваются на отводящие штуцера и предназначены для подвода воды непосредственно в точку полива воды.
Стойки. Такие элементы устанавливаются в точку полива и предназначены для крепления к ним микротрубки.
Распределяющая или разводящая трубка. Один из его концов крепится к подводящему трубопроводу, а следующий закрывается специальной заглушкой. По бокам к распределяющей трубке, крепятся капельницы, с аккуратно подсоединенными к ним микротрубками и «пауками». Разводящая трубка имеет диаметр  около 16 миллиметров, и толщину стенок 1,1 миллиметра. Распределяющая трубка вместе со всеми подсоединенными к ней частями, является основным модулем системы капельного полива. В зависимости от размеров орошаемой площади зависит количество таких модулей. Например, для того чтобы осуществить полив непосредственно в теплице небольших размеров необходимо две разводящие трубки в полом сборе.
Стартконнекторы. Чтобы осуществить крепеж разводящих трубок к подходящему водопроводу, необходимы специальные штуцера. Перед установкой стартконнекторов в подводящем водопроводе необходимо просверлить отверстие, в которое нужно вставить штуцер стартконнектора.При помощи зажимной гайки. Что находится на стартконнекторе, можно производить уплотнение.

Водяной фильтр. Ошибочным является мнение, что вода в водопроводе очень чистая. Нормальное функционирование системы капельного полива зависит от чистоты воды. Ведь небольшое количество грязи или маленький кусочек ржавчины в водопроводной воде может привести к закупориванию тоненьких отверстий капельницы, из-за чего вода не сможет равномерно поступать к поливаемым растениям. Перед тем как приобрести фильтр, нужно ознакомиться с маркой, техническими характеристиками, производительностью, которая в зависимости от определенной модели могут широко варьироваться. Для того, чтобы определить необходимую производительность, необходимо знать точное количество капельниц, которые будут окончательно установлены на участке. Путем умножения количества капельниц на их расход, можно определить необходимую производительность фильтра, для обеспечения чистой водой всех капельниц. Водяной фильтр присоединяется к трубе водопровода.
Соединительная арматура. Этот элемент предназначается для соединения всех деталей системы полива: тройники, фитинги, штуцера, краны, компенсаторы давления. С помощью кранов, можно открывать или перекрывать поступление воды на отдельные участки огорода. Для регулировки напора воды в системе используют компенсаторы давления.

Такая система капельного орошения очень надежна и очень долго эксплуатируется. Период ее службы составляет в среднем восемь-двенадцать лет. Оборудовав такой системой полива ваш участок, можно забыть на длительный период о проблемах с водой при поливе.

Капельный полив своими руками

О капельном поливе мы стали задумываться в первый же год нашего огородничества. Капельный полив помогает поддерживать во влажном состоянии почву на грядках во время долгого отсутствия хозяев. Особенно в этом нуждаются огурцы и капуста. Да и поливать грядки с помощью системы капельного полива намного проще: открыл кран и растения поливаются.

Можно купить готовые шланги для капельного полива, но мы решили сделать все сами. Готовые шланги тонкостенные, птицы могут их повредить клювами. А у нас много крупных птиц, потому и остановили свой выбор на пластиковых трубах для водопровода. Эти трубы очень удобны: легко нарезаются обычной ножовкой или специальными ножницами. Мы используем их для устройства водопровода в доме, на огороде и в саду.

Купили бухту 200 м, диаметр трубы — 2 см, толщина стенки 2 мм. Кстати, она совсем не тяжелая и компактная, уложится в любой легковой машине.

Почти все грядки у нас одинаковой длины, нарезаются одинаковые куски пластиковой трубы.

В трубах шуруповертом делаются отверстия на расстоянии 50 см друг от друга по одной линии. Все крупные растения у нас посажены на таком расстоянии зигзагом.На пластиковых трубах есть голубая полоска, которая помогает не сбиться.

По огороду система водоснабжения разводится с помощью разнообразных соединительных элементов.

Для заглушек на концах грядок пока ничего не подобрали и делаем деревянные затычки.

Для капельного полива взяли использованные медицинские одноразовые капельницы. Пластмассовый конец плотно вставляется в пластиковую трубу. Колесико капельницы позволяет плавно менять количество подаваемой воды.

Для огурцов, в которых капельный полив включен постоянно, система отрегулирована так, чтобы вода поступала капельками.

Томаты поливаются реже, поэтому в их поливе вода поступает активнее несколько часов. Затем полив выключается.

На все грядки медицинских капельниц не хватило. Пока сделали отверстия самым маленьким сверлом  диаметром 1 мм. Как только появятся еще капельницы, вставим их, рассверлив отверстия.

Вот так выглядит капельный полив на поздней грядке огурцов. Шланг лежит по середине грядки, растения расположены справа и слева от него зигзагом. Концы капельниц положены недалеко от корней огурцов.

А на ранних огурцах полив сделан, когда плети уже сильно разрослись и не дают пролезть в середину грядки. Труба проложена сбоку, а концы капельниц распределены в нужные места.

Прозрачные трубочки и капельницы со временем могут изнутри забиться нарастающими на свету водорослями, поэтому мы планируем покрасить их снаружи темной краской.



Источник

sam.mirtesen.ru

Основы технологии капельного полива

Основы технологии капельного полива

Капельное орошение — это такая организация полива, при котором вода (часто вместе с питательными элементами, а при малообъёмном выращивании только таким образом) вносится непосредственно в прикорневую зону. При поливе малыми порциями и несколько раз в день растения усваивают влагу и питательные вещества наиболее эффективно. При этом сохраняется воздушная проницаемость почвы, что позволяет корням «дышать». Так как при капельном поливе внесение воды и удобрений происходит в прикорневую зону культурных растений, то для прочих растений (сорняков) создаются неблагоприятные условия, и развитие их замедляется или останавливается. Равномерность, которую обеспечивают системы капельного орошения (разброс менее 10%) позволяет забыть о возможном при обычном поливе переувлажнении одних участков (растений) и недоувлажнении других.

Преимущества капельного полива

— Значительное повышение урожайности (для томатов, огурца, капусты, картофеля, лука в 2 раза).
— Существенное снижение трудозатрат на полив и обработку (с 30-40 до 2-4 чел.-час/га).
— Улучшается «качество» продукции, товарный вид.
— Экономия воды и удобрений (в 2-3 раза).
— Эффективное потребление растениями удобрений (до 80%), не происходит засоление почвы.
— Возможность поливать в любое время, не рискуя вызвать солнечный ожог.

Схемы систем капельного орошения (СКО)

При выборе схемы размещения СКО необходимо руководствоваться следующими критериями. Капельная линия должна располагаться вдоль орошаемого ряда (грядки). При использовании СКО для полива сплошных площадей капельную линию располагают параллельно дорожкам. Комплектация СКО рассчитана на длину орошаемого ряда от 2 до 30м. Капельная линия должна быть проложена по центру грядки.

Инструкция по сборке

Монтаж системы начинается с выбора поливной схемы. Для полива площадей различной конфигурации, профиля, назначения система капельного полива поставляется в разобранном виде. Перед использованием систему необходимо собрать в соответствии с индивидуальными потребностями и возможностями. Принципиально все схемы состоят из трёх основных элементов: главный узел (фильтр и клапан/контроллер), транспортный трубопровод и, собственно, капельная сеть. Рассмотрим последовательно каждый.
Основной узел представляет собой кран полива и фильтр, которые устанавливаются непосредственно после источника воды или питательного раствора. Источником может служить как водопровод, так и накопительная ёмкость. В случае использования ёмкости без нагнетающего насоса для обеспечения гарантированной работы системы необходимо установить ёмкость на высоте не менее одного метра от поверхности поливаемого участка. Перед фильтром рекомендуется устанавливать клапан, что позволяет осуществлять очистку даже при

наполненной ёмкости или наличия давления в подводящей трубе.
Транспортный или разводящий трубопровод доставляет воду к орошаемому участку и распределяет её по площади таким образом, чтобы капельные линии, подсоединяемые в последствии к нему, имели равные гидравлические условия.
Интегральная капельная линия, входящая в состав системы может быть размещена как на поверхности грядки, так и быть закопана в грядку на глубину до 5см. Капельная линия должна располагаться вдоль орошаемого ряда (грядки) и, желательно, проходить по его (её) центру.
Для сборки понадобятся нож (ножницы, садовый секатор) и рулетка. Монтаж целесообразно производить до высадки посадочного материала в грунт. Однако, если рассада уже высажена можно производить сборку и в этом случае, но соблюдая осторожность при раскладывании капельных линий в рядах, чтобы не повредить хрупкую рассаду.

Стадии сборки системы капельного орошения

1) Из комплекта необходимо в первую очередь размотать и оставить в выпрямленном положении полиэтиленовую трубку диаметром 16мм и капельную линию. Разматывание необходимо осуществлять вращением бухты, чтобы не допускать схождения петель. Это позволит избежать перегибов трубки и увеличит срок службы.
2) Далее нужно измерить длину грядки с растениями на орошаемом участке и обозначить места прохождения транспортного трубопровода и капельных линий. Лучше всего нанести все размеры на схему.
3) Соединить вместе, учитывая направление течения воды кран, фильтр и адаптер 16мм-3/4F. Предусмотреть свободное место в районе фильтра для возможности очистки фильтрующего элемента. Для напорных систем рекомендуется в резьбовых соединениях использовать несколько витков сантехнической ленты фум. Весь узел соединить с источником воды (ёмкость воды, водопровод). Если выход источника отличен от резьбы 3/4F, использовать переходник или приспособление от сторонних производителей.

4) С помощью заёршеных уголков смонтировать транспортный трубопровод от источника воды до поливного участка. Ни в коем случае не допускать образования перегибов. Заёршеные уголки используются для придания транспортному трубопроводу требуемой конфигурации. Для облегчения соединения трубки и заёршеного фитинга конец трубки можно опускать в кипяток на несколько секунд. Чтобы исключить попадание посторонних частиц в трубку до момента соединения трубки с фитингами рекомендуется торцы держать заглушенными. Для этого можно использовать кусок ветоши или деревянную заглушку. Трубка может быть закопана под землю на глубину до 5см или располагаться на поверхности.
5) Расположить капельную линию вдоль грядки с растениями. Соединить капельные линии с разводящим трубопроводом при помощи заёршеных тройников. Для исключения попадания посторонних частиц в трубку до момента соединения трубки с тройниками рекомендуется торцы держать заглушенными. Для этого можно использовать кусок ветоши или деревянную заглушку. Трубка может быть закопана под землю на глубину до 5см или располагаться на поверхности.
6) Произвести предварительную промывку системы. Для этого подать на вход чистую воду, открыть кран и дождаться, когда со свободных концов капельных линий потечёт чистая вода.
7) В последнюю очередь, после промывки устанавливают заглушки на окончания линий путём перегиба концов.

Рекомендации по эксплуатации

Важное замечание! Применение капельного полива, во избежание повреждения растений, обязывает своевременно осуществлять полив в соответствии с расчетами (как по периодичности, так и по продолжительности). Если Вы заранее знаете, что очередной полив не наступит вовремя лучше сделать последний полив более продолжительным, чтобы исключить вероятность засухи. Для исключения ошибок рекомендуется совместно с системой капельного орошения использовать клапан, совмещённый с контроллером, позволяющим осуществлять полив по времени. Основным требованием в этом случае может служить лишь своевременное наполнение ёмкости. При использовании системы капельного полива важно учитывать следующие рекомендации:

— наибольшую эффективность капельный полив приобретает при внесении вместе с водой минеральных и органических хорошо растворимых удобрений.
— самый высокий коэффициент использования питательных растворов достигается при поливе дозами по 100-150мл в светлое время суток.
Начало поливов-2 часа после восхода, окончание-2 часа до захода солнца.
— для лучшего усвоения веществ и для предотвращения развития некоторых заболеваний рекомендуемая температура воды и воздуха в теплице 20-23 0С.
— если орошаемый участок имеет уклон, то транспортные трубопроводы лучше располагать параллельно изолиниям (горизонтально), а капельные линии перпендикулярно (под уклон) с соблюдением направления уклона от начала капельной линии (от соединения с транспортным трубопроводом) к концу (заглушке). Бак с водой должен быть в самом высоком месте на участке (минимально 1м над землёй).
— на начальных этапах осмотр фильтра, на предмет засорения должна осуществляться после каждого полива. В последствии можно сократить интервал в соответствии с потребностями.
— при расположении капельной линии внутри грядки (на глубине до 5см) необходимо в местах расположения капельниц очистить капельную линию от грунта во избежание засасывания размокших частиц грунта внутрь капельницы приводящего к её засорению.
— при правильной эксплуатации СКО на поверхности грядок образуются влажные пятна у каждой капельницы. Образование лужиц служит сигналом о разрыве или не герметичном соединении. Отсутствие влажных пятен у одной или нескольких капельниц говорит об их засорении.
— как и при обычном поливе при использовании капельного полива в облачные и прохладные дни поливы можно сокращать, в то время когда день солнечный и жаркий, то поливы можно и нужно учащать и увеличивать продолжительность.
— при невозможности осуществлять поливы в середине дня (во время рабочего дня) целесообразно первый полив сделать утром (наиболее продолжительный), оставшиеся поливы вечером. В этом случае объём полива необходимо скорректировать в большую сторону с учетом дренажа.
— если полив осуществляется из ёмкости, то можно перед поливом оставить в ёмкости требуемый объём воды на один полив.

Пример расчёта времени полива

Для примера возьмем производительность каждой капельницы 1 л/ч при давлении 1атм. При давлении 0,1атм (ёмкость на подставке 1м над землёй) 0,33л/ч. Расстояние между капельницами 30см.
Максимальный расход воды всей системы при использовании всех 30м капельной линии, входящих в состав составляет 100л/час.
Для примера рассчитаем время полива для томата в теплице. Схема посадки 50см между растениями в ряду и 50см между рядами. Давление в системе 1 атм.
Дневная норма полива для томатов в теплице составляет около 3 литров. Каждый метр капельной лини выкапывает 3,3л/ч (1м / 0,3м=3,3 капельницы по 1л/ч каждая). На 1 метр грядки в нашей схеме посадки приходится 2 растения. Таким образом, для внесения дневной нормы потребуется около 2 часов непрерывного полива (3,3л/ч на 2 растения = 1,65л/ч. Делим 3л/сутки на 1,65л/ч = 1ч50м/сутки). Для наиболее эффективного роста растений нужно поливать по 100мл за полив, то есть до 30 раз по 4 минуты в течение светового дня. При использовании накопительной ёмкости на высоте 1м (давление 0,1атм.) все показатели увеличиваются втрое, так как производительность капельниц уменьшается в 3 раза, с 1л/ч до 0,33л/ч. То есть 30 раз по 12 минут или 6ч/сутки.

Рекомендации по внесению удобрений

Система капельного орошения поможет эффективно использовать удобрения, вносимые в почву. Инжектор для внесения удобрения позволяет не допускать закупоривание капельниц в течение сезона и осуществлять равномерную подкормку. Чаще всего, для использования в капельном поливе используют жидкие или хорошо растворимые сухие удобрения. Для внесения удобрений их растворяют в воде (приготавливают питательный раствор нужной концентрации), которой и осуществляют полив.
Использование системы капельного орошения не препятствует применению сухих и жидких удобрений, вносимых непосредственно в почву. Однако, как показывает 50 летний опыт использования систем капельного орошения, наибольший коэффициент использования удобрений достигается как раз при внесении удобрений растворённых в воде вместе с каждым поливом малыми порциями. Для выращивания овощей для собственного употребления наши агрономы рекомендуют использовать следующие правила удобрения. Наиболее простыми и доступными удобрениями, необходимыми овощам можно считать кальциевую селитру, калийную селитру, магний сернокислый. Из-за того, что эти компоненты при смешивании образуют нерастворимые основания, вносить их нужно последовательно. То есть, один полив с кальциевой селитрой в соотношении 200гр на 100л воды, следующий полив, магний сернокислый и калийная селитра (вместе, 1:1) в пропорции 200гр на 100л воды.
Нормы полива для рассады на разных этапах роста обычно составляют от 100гр до 500гр в сутки. Высадку рассады томата в грунт осуществлять при появлении первых цветов, а огурца при появлении пяти листов не считая семядолей. В первую неделю после высадки растений в грунт можно использовать пропорцию 300гр на 100л воды. Затем вернутся к стандартной 200гр на 100л. Нормы полива для растений, высаженных в грунт, обычно составляют 3л в сутки для томата и 2,5л/с для огурца. Можно применять в системах капельного орошения и комплексные удобрения, разработанные для определённых культур. Главное условие — это чтобы они были хорошо растворимыми в воде. При использовании тяжелых грунтов, вероятно, потребуется легкое рыхление для обеспечения корней кислородом. Для внесения удобрений в напорных системах чаще всего используют инжекторые, мембранные или пропорциональные насосы, позволяющие вносить концентрированный раствор удобрений в магистраль под давлением. Для обеспечения благоприятных условий воду подогревают с помощью бойлеров до нужных температур.

Рекомендации по обслуживанию

Перед вводом в эксплуатацию систему необходимо промыть. Бак с водой не должен содержать посторонних предметов, осадка и других загрязнений. Фильтрующий элемент фильтра должен быть чистым, как и внутренности фильтра. При включении полива с концов капельной линии (заглушки сняты) должна течь чистая вода.
Система капельного орошения в течение поливного сезона практически не нуждается в обслуживании. Основное правило — поддержание фильтра в чистоте. По мере необходимости необходимо промывать фильтрующий элемент и внутренности фильтра чистой водой до исчезновения постороннего налёта и загрязнений. Периодичность промывок зависит от качества используемой воды и удобрений.
Рекомендуется на начальном этапе проводить осмотр фильтра после каждого полива и экспериментальным путём вычислить периодичность обязательных чисток фильтра. Кроме этого, желательно ежемесячно открывать заглушки капельных линий и промывать чистой водой. Это делается для того, чтобы последняя капельница не засорялась.
При повреждении капельной линии или транспортного трубопровода (например, при рыхлении грядок) необходимо в месте повреждения разрезать трубку так, чтобы края с обеих сторон были ровными, и соединить ремонтным соединением 16мм. После ремонта повреждённый участок необходимо промыть.

Рекомендации по хранению

Система капельного орошения по окончании поливного сезона должна быть освобождена от воды полностью. Фильтрующий элемент фильтра и резиновые уплотнители должны храниться в отапливаемом помещении.
Если система будет храниться в отапливаемом помещении, то излишки воды не будут вытекать из капельных линий и демонтированных трубопроводов. Для удаления воды из труб необходимо отсоединить транспортный трубопровод от бака, капельные линии от трубопровода, снять заглушки с концов капельных линий и распрямить концы. При сматывании рулоны располагать выше уровня концов сматываемой трубки. В собранном виде система может храниться в помещении.
При хранении без демонтажа (консервация в грунте или в теплице) воду необходимо удалить, чтобы предотвратить повреждения трубопроводов вызванного расширением её в трубах в зимний период. При наличии уклона вдоль капельных линий для удаления воды достаточно отключить капельные линии от транспортного трубопровода, а его в свою очередь от источника воды. Если поливной участок не имеет уклона, то необходимо отключенные трубопроводы, путём поднятия одного из концов освободить от воды. При больших длинах трубопровода необходимо пройти (скорость не более 0,2м/сек) по всей длине, постепенно приподнимая его и выливая остатки воды из свободных концов. При соблюдении правил эксплуатации и хранения срок службы капельных линий до 5 лет. Остальных составляющих — до 10.

poliv.netdo.ru
