Газопровод, трубопровод, система отопления – это минимальное количество труб, которое есть в любой квартире. Обустройство вентиляции и вытяжек дополнит картину. А установка дополнительных сантехнических удобств и бытовых приборов в ванной и санузле способна превратить их в затейливое дизайнерское решение в стиле лофт.

Прячем трубы в стенах

Так что желание скрыть коммуникации с глаз долой вполне объяснимо.

Штробление стены и пола: когда это возможно

Штроба представляет собой канал в поверхности перегородки или пола, достаточный по размерам, чтобы вместить в себя трубопровод или электропроводку. После укладки коммуникации, штробы под трубы или кабели заделывают монтажной пеной, а затем оштукатуривают. На первый взгляд ничего сложного в этой процедуре нет.

Однако трубопровод водоснабжения или отопительный отличается куда большими размерами, чем та же проводка, а, значит, штробление стен под трубы отопления потребует глубоких и широких каналов.
Появляется здесь еще один нюанс: при укладке нужно учесть температурное расширение. А это значит, что размер канала должен быть достаточным не только для самого изделия, но и для компенсации изменения объема.

Третье обязательное условие для такого рода работ касается абсолютного запрета на произвольное штробление под трубы несущих стен. Любые действия с ними относятся к реконструкционным работам, и могут производиться только после расчета и утверждения проекта. Даже если речь идет всего лишь об укладке кабеля.
Если речь идет об обычной межкомнатной перегородке, то перед каким-либо действиями необходимо установить, какие уже коммуникации спрятаны. При большом количество электропроводки укладка трубопровода потребует сложной схемы и станет попросту невыгодной.

При работе в ванной или туалете, такие проблемы возникают реже. В этих помещениях монтаж трубопровода водоснабжения в пол и перегородки стал обычным делом.

Штробление пола под трубы отопления, как правило, не требует особых разрешений. Но так как речь идет о дробление бетона или железобетона, то сама по себе эта работа очень тяжелая и длительная.

Необходимые инструменты

Молоток и зубило – применять можно только при небольшой длине штробы и в пористом материале, например, пенобетоне. Дробить таким образом бетонную поверхность под трубы отопления – нереально.
Перфоратор – наиболее популярный вариант, так как при его использовании образуется меньше всего пыли. Бороздки при этом не слишком ровные, и работа занимает немало времени.
Болгарка – штробы получаются более аккуратным, но пыли образуется значительно больше.
Штроборез – для резки поверхностей потребуется алмазный диск. В остальном этот инструмент превосходен: пыли почти нет, каналы ровные, размеры любые и работа выполняется в рекордные сроки.

Штробление под трубы

Сроки и способ выполнения работы, и даже применяемый инструмент, зависит от материала стены в ванной, санузле или гостиной. Последовательность укладки одинакова: разработка схемы – наиболее выгодной и практичной, и, собственно, штробление.

Бетонная поверхность

Рекомендуется использовать перфоратор. Болгарка при работе с бетоном тоже применяется, но для резки этого материала понадобится алмазный диск, обычный, по камню, будет неэффективен.

На первом этапе размечают поверхность с учетом уже существующих коммуникаций.
Затем по длине борозды производят отверстия на всю предполагаемую глубину с шагом в 10–15 см или же болгаркой прорезают границы канала.
Перфоратором выдалбывают бетон из штробы.

Панельная стена

Порядок действий такой же, как и при работе с бетонной поверхностью, но есть свои особенности.

Допускается штробление стен под трубы водоснабжения или других коммуникаций только в горизонтальном или вертикальном положении.
Глубина укладки ограничена: канал не должен затрагивать арматурный каркас.

Кирпичная поверхность

Здесь лучше использовать болгарку или штроборез.

На поверхности размечают границы бороздки.
По отметкам делают прорези. Так как на штроборезе установлены два диска и расстояние между ними регулируется, то срок работ в этом случае сокращается в два раза.
Камень между прорезями выдалбывается перфоратором или обычным зубилом.

На видео представлено штробление стены в ванной разными методами.

Как штробить бетон своими руками: перфоратор или штроборез? Как правильно провести сделать: Пошаговая инструкция + Видео

Чаще всего о штроблении бетона начинают думать, когда начинают делать ремонт в новом жилье, либо хотят что-то переделать в старом. Бетон относится к прочным материалам, особенно если в нем еще есть арматура, но если вы хотите провести дополнительные розетки, электрические провода или другие трубы, то без этого не обойтись.

Рассмотрим нормы и стандарты, где можно делать штробление, а где категорически запрещено, какие инструменты понадобятся и многое другое.

Если вы запланировали работа, то обязательно составьте схему и не забудьте все сфотографировать, так как в дальнейшем вам это пригодится.

Особенности процесса

Как мы уже сказали, штробление делают для того, что бы проложить электричество, сделать новые розетки или выключатели. Необходимо сделать специальные канавки. Перед началом работ изучите нормативные документы. Если вы нарушите несущие стены, то можете не только заплатить штраф, но и нанести вред жилью ваших соседей.

Нельзя делать горизонтальные каналы в домах из панелей, так как в этом случае повреждаются армирующие материалы. Не разрешается делать штробы в швах, станах граничащих с лестницей, если это затронет перекрытия. Единственным вариантом в этих случаях, является работа по штукатурке.

Штробление стен делают только в горизонтальном и вертикальном направлениях. Ширина и глубина канавки не должна быть более 25 мм. Согласно СНиП 3.05.06-85 необходимо отступить от:

Процесс работы так же зависит из материала, где необходимо сделать штробу. Например, в штукатурке, это легко можно сделать, используя зубило и молоток. А вот если надо работать с бетоном, то нужны специальные инструменты.

Не забывайте перед работами проводить подготовку. Найдите места, где была проведена старая проводка, это убережет вас от попадания в электричество. Если вы не знаете, нет схемы проводки, то можно использовать индикатор. Снимите старое покрытие со стен (обои, краска, штукатурка). Что бы не запылись весь дом или квартиру. Обязательно повесьте на двери мокрую тряпку или специальную. Строительную пленку.

Материалы и инструменты

В идеале нужно пригласить специалистов, которые сделают все необходимые работы, однако можно все сделать и самостоятельно.

Вам потребуются специальные инструменты. По возможности используйте штробер, при выборе обратите внимание на его мощность. Так же это можно прорезать стену алмазными кругами, но некоторые части все же придётся выбивать руками. Можно просверлить большое количество дыр, но это довольно утомительная работа. Как вы поняли, есть много вариантов, какие инструменты можно использовать.

ВАЖНО: не обязательно покупать дорогостоящие инструменты, можно просто арендовать их.

При проведении работ, для начала узнайте, из чего сделана стена. Это позволит узнать, есть ли арматура и примерно, как и где она расположена, расположение электропроводки, да и выбор инструмента тоже зависит от материала поверхности.

Самым легким будет штробление газобетона или пенобетона. Он пузырчатый, поэтому его проще разрушить, чем монолитную конструкцию. После того, как ваша штроба будет готова, не забудьте покрыть ее небольшим слоем цемента, а так же заделайте лишние выбоины. Тем самым вы обеспечите дополнительную защитную поверхность.

Самым трудным будет штробление железобетона. Работа осложнена тем, что в стене проложена арматура. Здесь необходимо использовать только специально предназначенное оборудование.

При покупке инструментов, обратите внимание на то, что лучше всего сразу приобрести насадки, которые будут полезны на разных поверхностях.

Советы от специалистов

Лучше всего иметь специальный прибор, который показывает расположение электропроводов и арматуры. Он недорогой, но в этом случае вам не придётся дополнительно покупать насадки для резьбы по металлу. На некоторых инструментах оно предусмотрено уже производителем, но специалисты отмечают, что оно часто дает сбои и лучше купить отдельно.

В интернете вы можете наткнуться на мастеров, которые предлагают выполнять работы инструментами, которые совсем не подходят для такого рода занятия. Они могут рекомендовать снять кожухи, защитные насадки и т.п. Помните, что безопасность очень важна! Что бы не получить травму, прислушивайтесь, только к профессионалам.

Так как процесс очень пыльны, то позаботьтесь о защите кожи и верхних дыхательных путей. Без очком и респиратора лучше не проводить работы.

Старые дедовские методы

Проще всего найти молоток и зубило, они наверняка есть в каждом доме. Делаем предварительную разметку. Используя зубило, делаем углубления. Потом направляем острие поперек и отбиваем верх стены, используя молоток.

Работаем строго по линии, которую наметили. Углубляемся по всей длине на 2,5 см. Самым большим плюсом считается легкодоступность инструментов. Но минусов гораздо больше: уходит много усилий и времени, контуры углубления неровные. Лучше всего этот вариант подойдет для работ по штукатурке.

Несколько ускорить работу может дрель. Но тут нужно будет каждые 15 мм сверлить отверстия. Полученные контуры, затем нужно зубилом подровнять.

Бетонные конструкции и кирпич тоже можно штробить таким методом, но готовьтесь к тому, что надо выделить гораздо больше времени, да и края будут неровные.

Работы перфоратором

Для перфоратора есть свои особенности: для начала используют широкий, но короткий бур. Делают дырки каждый 1-1,5 см. на ту глубину, которая вам необходима. Когда все отверстия готовы, на перфоратор одевают лопатку, включают режим удара, и соединяют все полученные отверстия.

К плюсам относят то, что при такой работе не так много пыли. Так же перфоратором легко проделает штробу в углах, когда используя болгарку или штроборез это сделать невозможно.

Сама колея получается не ровной как по краям, так и при углублении. Не забывайте и о шуме, который не очень любят жильцы дома.

При наличии специальных насадок, используя перфоратор, можно проделать штробу в кирпичной и даже бетонной стене.

Что бы край был более ровный, можно в дополнение к перфоратору использовать штробление болгаркой. На болгарку оденьте алмазный диск, благодаря ему можно проводить работы с кирпичом и бетоном.

На всю ширину штробы сделайте два надпила, они должны быть параллельно один к другому. Перфоратором углубите канавку, как мы написали выше. Таким образом, вы получите ровные края и хорошую глубину канала.

Недостатки: большое количество пыли, но при наличии промышленного пылесоса это можно исправить. Что бы сразу работать болгаркой и пылесосом, нужен помощник. Чем ближе пылесос к штробе, тем меньше будет пыли. После работ проветрите хорошо комнату.

Штроборез

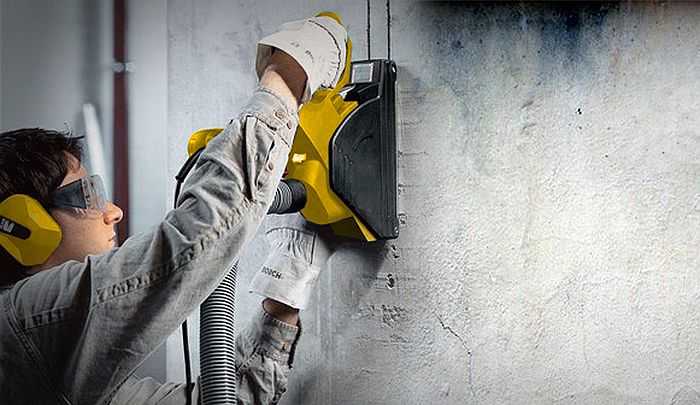

Считается профессиональным инструментом при создания штроб. На инструменте закреплено 2 диска, расстояние между дисками можно регулировать. Таким образом, делается сразу 2 надреза. Так же можно регулировать глубину. На штроборезе имеется кожух, который плотно примыкает к стене, а так же присоединен пылесос, то процесс можно считать работой без пыли. Важно при работе, чтобы не стенах не оставалось старых обоев, так как они засоряют под кожухом и забивают пылесос.

Остатки бетона выбирают перфоратором. Этот метод самый дорогой по цене. Чаще всего такие инструменты есть только у профессионалов. Штроборезом можно изготавливать отверстия под трубы в диаметре до 5 см.

Штроба под обоями

Иногда необходимо сделать колею прямо под обоями. Для этого нужно удалить небольшую полосу обоев. Отступаем боле 5 см от будущей колеи, и делаем надрез канцелярским или монтажным ножом. Если нужна горизонтальная штроба, то надрез делаем выше.

Отмачиваем обои, сгибаем и прикрепляем, используя скотч. Получившаяся зона, где будут проходить работы должна быть более 10 см. Используем только перфоратор или штроборез, что бы избежать большого запыления. После проведения работ, закладываем провода, шпаклюем и ждем, когда все высохнет, затем клеим обои на прежнее место. Делайте это очень аккуратно, чтобы не испортить обои. Такие же работы проводят, если необходимо штробление стен под розетки.

Розетки и финишная отделка

Чтобы изготовить отверстие под розетку или выключатель, выполните шаги:

Просверлите отверстие диаметра 0,8 см в центре. Используя коронку, произведите надпил. Это будет контур нашей розетки или выключателя.
По контуру просверлите от 8 до 10 небольших отверстий.
Не прикладывая усилия, сделайте отверстие, используя коронку. При работе не повредите арматуру, это может привести к разрушению стен.

Если розетка будет не высоко от пола, то провода можно спрятать под пол.

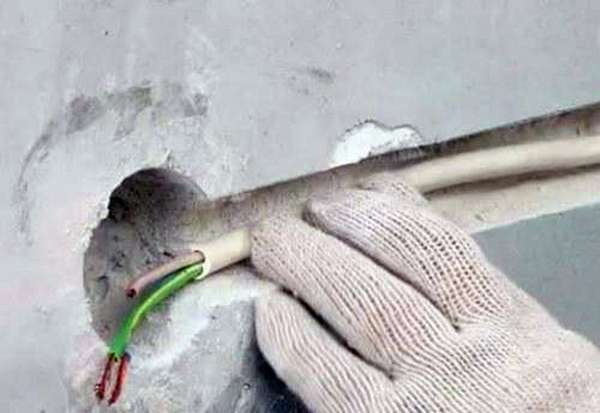

Когда все отверстия готовы, очистите все хорошо от пыли. Укладываем кабель, шпаклевкой (гипсом, штукатуркой, алебастровым порошком) заделываем штробу, все тщательно выравниваем. Поверх клеим обои.

Как правильно штробить стены под трубы или иные коммуникации

Трубы вряд ли способны облагородить внешний вид помещения, как и любые другие коммуникации, использующийся в нашем жилище. По этой причине все большее количество людей принимает решение спрятать эти самые трубы в стены. И если речь идет не о стеновых конструкциях из гипсокартона или иных навесных панелях, то ниши для коммуникаций следует делать непосредственно внутри бетонной или кирпичной конструкции с последующей отделкой. В этой статье мы расскажем о том, как и чем правильно проводить штробление стен под трубы в ванной комнате.

Основные особенности и правила штробления стен

Размер штробы не дольше превышать трети толщины стены, а также не должен доходить до глубины залегания арматуры;
Штробить несущие стены и плиты перекрытия в панельных домах запрещается, так как это может нарушить прочность конструкции;
Все коммуникации, проходящие в зоне проведения штробильных работ, должны быть отключены. Особенно это касается электрических коммуникаций в том случае, если ранее они уже были заложены в стены таким образом;
Не стоит перебарщивать с шириной или глубиной штроб, так как при заделке слишком больших конструкций такого рода потратится много материала;
При работе в обязательном порядке надеваются очки и средства для защиты дыхательных путей. Старайтесь работать в закрытой одежде;
После окончания работ канавка тщательно вычищается от пыли и незакрепленных фрагментов, а ее поверхность покрывается грунтовочным составом;
Вертикальные штробы нельзя проделывать в менее чем 10 сантиметрах от окон и дверей, и в менее, чем 40 сантиметрах от газовых труб;
Ширина и глубина бороздки не должны превышать 25 миллиметров, а длина – 3 метров.

Важно! В целом подобные работы не рекомендуется проводить на несущих стенах. Разумеется, правила эксплуатации могут различаться в зависимости от места, но лучше все же проделывать бороздки в перегородках.

Разница процесса в зависимости от вида стены

Самым простым проделывание канавок является в случае работы с кирпичной стеной. Все дело в том, что здесь достаточно лишь простым зубилом выдолбить раствор из кладки по маршруту будущего пролегания коммуникаций. Впрочем, так просто может быть только при монтаже горизонтальных штроб, так как вертикальные бороздки сделают необходимым пробивку уже самого кирпича. Впрочем, «красный» и силикатный кирпичи пробиваются достаточно легко и без электроинструмента.

В случае с бетонной стеной все гораздо сложнее, так как здесь потребуется гораздо больше усилий и простым зубилом зачастую уже не обойтись.

Различные виды инструментов для штробления

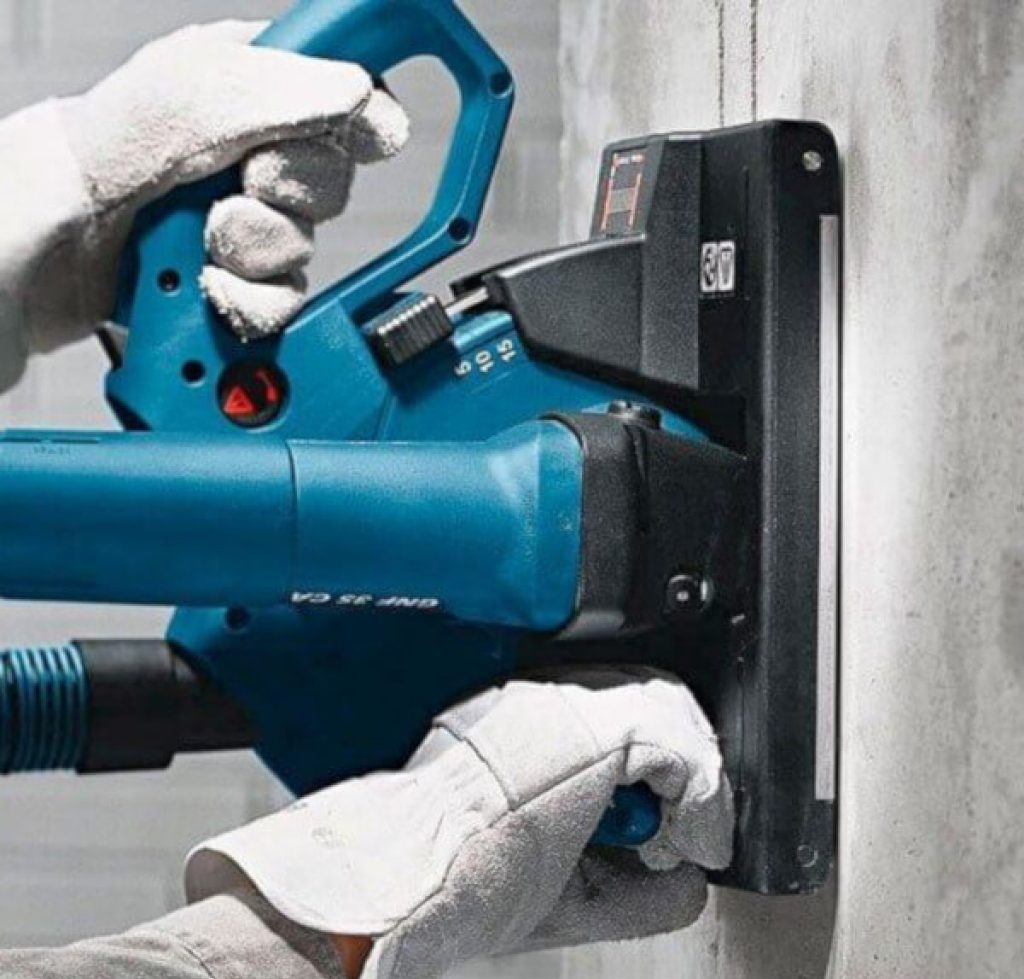

Штроборез

Специальный инструмент, который создан для нарезания каналов в стенах и призван максимально упростить процесс. Внешне данный материал напоминает болгарку, однако вместо одного диска там установлено два параллельных. Расстояние между ними можно регулировать, как и глубину проникновения в стеновую конструкцию. Наконец, в данном аппарате имеется специальный пылеуловитель, делающий процедуру максимально чистой и нетребовательной к средствам индивидуальной защиты. Хотя лучше все равно воспользоваться ими.

После того, как канавки с нужными параметрами прорезаны в стене, остается только выдолбить пространство между ними перфоратором или зубилом.

В целом аппарат можно назвать идеальным способом проделать канавки нужной глубины и ширины в любых стеновых конструкциях. При этом из всех инструментов этот предъявляет наименьше требования к профессионализму исполнителя. Однако у инструмента имеется серьезный недостаток – его вряд ли удастся одолжить у соседа, да и в аренду взять затруднительно. Придется его покупать, а это весьма недешево, и для частного использования нецелесообразно. Поэтому далее мы рассмотрим варианты, когда для штробления применяются подручные инструменты.

Болгарка

Инструмент также называется угловая шлифмашина и используется в самых разных работах – начиная от абразивной резки и заканчивая зачисткой различных поверхностей. Для штробления стен, вне зависимости от того, идет ли речь о бетоне или кирпиче, нам понадобится диск с алмазным напылением, специально предназначенный для работы по минеральным материалам. Можно попытаться работать обычным диском, но процесс в этом случае сильно затянется. Сам процесс разделяется на несколько этапов:

Для начала работы нам необходимо наметить контуры на стене карандашом, а также приготовить средства индивидуальной защиты, так как будет много пыли;
Происходит прорезь двух параллельных канавок. Старайтесь угадать с глубиной прорези и постоянно держать этот параметр на едином уровне;
Вооружившись зубилом и молотком, выбивается материал между бороздками на нужную глубину.

Перфоратор со специальной насадкой

Данный инструмент уже упоминался выше, где им предлагалось выбивать материал между бороздками, проделанными другими инструментами. Но перфоратор можно применять и самостоятельно. Этот инструмент очень хорошо разрушает кирпич и бетон, в том числе и железобетонные конструкции. Ну и наконец, пыли в этом случае выделяется гораздо меньше, чем при работе болгаркой. Из минусов можно назвать большой уровень шума, а также отсутствие ровных краев. Но в большинстве случаев последнее не так важно, ведь все недостатки скрываются под отделкой. Работать можно двумя способами:

Проделывания бороздок самим перфоратором. Самый простой и быстрый способ, так как не подразумевает каких-то дополнительных действий. Старайтесь работать аккуратно, дабы не отколоть часто стены;
Высверливание в стене отверстий по линии будущей штробы с последующим выдалбливанием материала между ними.

Важно! Из всех описанных в этой статье способов именно перфоратор является оптимальным.

Зубило

Самый долгий и неудобный способ. Подходит только в том случае, если под рукой нет всего вышеперечисленного, электрический инструмент некуда подключить, либо же требуется проделать канавку небольшой длины.

Процесс довольно прост технически – зубилом намечаются углубления по краям штробы, после чего этим же инструментом и молотком выдалбливается весь материал.

Заключение

После того, как штробление завершено, о каких бы коммуникациях не шла речь, рекомендуется нарисовать план расположения канавок, так как в будущем это поможет при следующих ремонтах.

Как осуществляется штробление стен под трубы в помещений

Вряд ли сейчас возможно найти поклонников советской системы прокладки труб газификации и внутриквартирной сети водоснабжения. Эта металлическая паутина причудливо переплетенного водопровода на самом известный месте в кухне у большинства вызывает чуть ли не нервную дрожь. Спрашивается, неужто нет каких-либо других способов прокладки трубопровода, так сообщить, более практичных? Окажет помощь ли штробление стен под трубы?

Устройство борозд для прокладки коммуникаций

на данный момент же при укладке труб во внутриквартирном пространстве, чтобы повысить эстетичность помещений, принято максимально прятать коммуникации нижеописанными методами:

За фальшивыми стенками, потолками.
В коробчатых декоративных конструкциях. (См. кроме этого статью Короб для труб: изюминки.)

Время от времени трубопроводы в стенках, полах, потолках в особые борозды, проделанные в нужных местах. Эти борозды в противном случае именуют штробы под трубы (электро-, теле-, радио кабели), а процесс их устройства, соответственно, штроблением.

При всей кажущейся простоте, имеет свои определенные правила, требует знаний и серьёзного подхода:

В каких местах возможно устраивать борозды.
Как штробить стенке под трубу в труднодоступных местах.
Что подлежит укладыванию в паз.
Какими инструментами возможно воспользоваться для этих целей.

Особенности процесса

Итак, маленькая инструкция по устройству штроб в готовых конструкциях:

В пазы возможно упрятать каждые коммуникации, каковые не требуют периодического обслуживания.
Объекты, запрятанные в штробе, не должны быть больше в размере (толщина) 1/3 толщины стенки.
В монолитных зданиях углубления в стенках под другие сети и трубы возможно делать только на глубину, не превышающую глубину закладки арматурного каркаса.

Внимание! правила и Строительные нормы запрещают устраивать штробы под трубы в несущих плитах и стенах перекрытий панельных сооружений, тем самым понижая несущие свойства конструкций. Это может привести к непредсказуемым и неотвратимым последствиям.

Приступая к устройству борозд для прокладки сетей жизнеобеспечения жилища своими руками, учтите главные правила по ведению этого процесса:

Дабы не попасть при исполнении работ на ветхую электропроводку, ее лучше обесточить и похоронить навсегда в конструкциях.
Скрытая разводка труб водоснабжения при столкновении с режущим и долбящим инструментом может устроить много неприятностей. В этом случае ремонт нужно будет делать еще и соседям, исходя из этого при отсутствии технологических схем на все коммуникации лучший выход отключить подачу воды.
Процесс штробления формирует много пыли, и вероятны небольшие осколки бетона, кирпича и т.д. направляться в обязательном порядке выполнять технику

Как сделать штробу в бетоне: перфоратором, болгаркой

Штробление бетона – это выполнение в толще материала небольших по ширине канавок, в которые прокладываются различные коммуникации (чаще всего провода и элементы электрической сети). Несмотря на кажущуюся простоту процесса, правильно и безопасно сделать штробы получается далеко не всегда.

Прокладка коммуникаций выполняется в соответствии с установленными правилами и нормами, предполагает соблюдение определенных расстояний, использование подходящего инструмента, корректную разметку стены, устранение пыли, аккуратный монтаж и т.д. Самое главное, чему нужно уделить внимание в первую очередь – это изучение действующих норм СНиП и выбор инструмента.

Чем и как сделать штробу в бетоне:

Зубило и молоток – просто и дешево, но неудобно и долго. Даже при условии наличия определенных навыков и сноровки штробы получаются кривыми, выполняются трудоемко. Но зато не нужно покупать никакого инструмента, тратиться на расходники и т.д.
Перфоратор – процесс идет быстро, но штроба часто получается с неровными краями.
Болгарка – дает огромное количество пыли, которая потом с трудом убирается даже строительным пылесосом. Зато углубления получаются ровными, работа идет быстро.
Штроборез – самый лучший и дорогостоящий вариант. Для одноразового применения получается очень затратно, зато штробы создаются ровными, без пыли и сильного шума, быстро.

До того, как начинать штробить, обязательно нужно изучить все нюансы и тонкости, правила и нормы, указанные в специальных документах.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

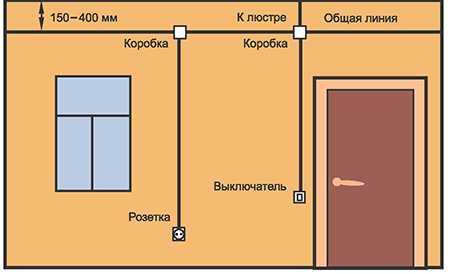

Нормативные требования СНиП для штробления стен под проводку:
Нельзя штробить несущие стены.
Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
До газовой трубы должно быть расстояние минимум 40 сантиметров.
Глубина штробы – не более 2.5 сантиметров.
Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.
Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.
Чем и как сделать штробы в стенах
Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.
Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.
Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.
Болгарка УШМ
Сначала места прохождения штроб размечают, потом начинают работу.
Как сделать штробы болгаркой:
Присоединить специальный диск к инструменту, который предназначен именно для резки бетона.
Сделать два пропила параллельно один другому на расстоянии примерно 5 миллиметров.
Выдолбить канавку между пропилами перфоратором.
Расширять канавку болгаркой нежелательно, так как часто диски не выдерживают такой нагрузки и лопают, что ведет к порче расходника и опасности для мастера.
Перфоратор
Штробление перфоратором создает очень много дисперсной пыли, которая распространяется везде, может портить мебель и вещи. Мастеру нужно использовать средства защиты.
Сначала на размеченном участке стены насверливают отверстия диаметром 8 миллиметров с шагом в 1 сантиметр. Потом на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу между сделанными ранее отверстиями.
Молоток и зубило
Работы проводятся сложно и пыльно, но зато с использованием простых инструментов, которые можно найти в любом доме. То есть, ничего покупать и тратиться не нужно.
Как сделать штробу молотком и зубилом:
Прорубить вдоль размеченных линий на участке длиной 20-50 сантиметров две канавки глубиной в 2 сантиметра. Зубило нужно ставить перпендикулярно поверхности стены, монолит просто пробивать с усилием.
Выбить штробу между канавок, установив под углом будило и просто откалывая по кускам материал.
Продолжить таким же образом делать штробы по всем разметкам.
Дрель
Можно штробить и дрелью, если заранее позаботиться про три насадки – лопатку и два бура различной длины. Сначала просверливают отверстия на глубину 2.5 сантиметров по намеченной линии с шагом в 1-1.5 сантиметров. Потом бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль нужной ширины и глубины. Некрасивый внешний вид штроб потом аккуратно маскируют шпатлевкой.
Для более простого контроля глубины отверстия на сверле немного выше нужной отметки можно наклеить полосу цветной изоленты. Тогда сверлить прекращают в момент, когда остается чуть-чуть до отметки.
Штроборез
Это специальный профессиональный инструмент, который предназначен для создания канавок для штроб. Оборудование достаточно дорогое и специфического назначения. Подходит лишь для нарезания штроб.
Штроборез оснащен двумя пильными дисками, которые нужно выставить на нужное расстояние друг от друга, по высоте (регулирование глубины пропила). Вертикальные штробы обычно делают сверху вниз, так как инструмент обладает немалым весом. Он пропиливает одновременно две параллельные канавки в стене, потом материал между ними выбивается – и идеально ровные, красивые штробы готовы.
Как проштробить стену под проводку
Несмотря на то, что задачи бывают разными, обычно штробы в помещениях делают именно для прокладки электросетей. И тут важно все сделать правильно, чтобы потом иметь возможность безопасно и комфортно эксплуатировать все элементы.
Порядок работ
Сначала составляют подробный план работ, намечают основные этапы, тщательно все рассчитывают и продумывают.
Основные этапы создания штроб для электропроводки:
Определение мест расположения розеток, выключателей, подводки проводов освещения и т.д. План рисуют тщательно, отмечая каждый элемент и место его расположения (с учетом вышеперечисленных правил и требований СНиП).
Разработка трасс в соответствии с местами расположения основных элементов.
Перенос плана на стены маркером или карандашом. Как это сделать: отметить места расположения элементов (светильников, бра, люстр, выключателей, розеток и т.д.), вертикально от них вверх провести линии, не доходя до угла с полотком, отметка мест установки распределительных коробок, которые соединяются горизонтально прямой линией и идут до электрошкафа.
Проверка всех мест, где будет проводиться сверление (и штроб, и углублений для подрозетников) на предмет наличия старой проводки с использованием детектора. Если найдены металлический каркас или линии, нужно откорректировать план и обойти их.
После того, как план с корректировками перенесен на стену, можно начинать штробление: сначала делают отверстия для распределительных коробок и подрозетников, потом они соединяются штробами.
После того, как все сделано, замеряются расстояния и вносятся в план.
Далее прокладываются кабели, фиксируются в штробах. Все кабеля должны быть проверены на целостность изоляции до прокладки и после.
Штробы заделываются раствором, далее снова проверяют кабеля, монтируют внешние части элементов.
Размечаем стены под штробы
При прокладке штроб для электропроводки действуют все общие правила СНиП, также нужно позаботиться о некоторых специфичных моментах.
Как правильно разметить штробы для проводки:
Подготовить инструменты – это могут быть как современные приборы (лазерные, электронные дальномеры), так и обычные средства (маркеры, карандаши или мелки, линейка или рулетка, отвес и уровень, строительный шнур).
Обозначение маркером мест расположения светильников на потолке, розеток и выключателей на стене, распределительных щитка/коробок. Измерение указанных на плане расстояний. Желательно очерчивать границы для штробления по образцам кабелей, коробок подрозетников.
Выбор ширины штробы в соответствии с кабелем (тут В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 миллиметров от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.
Возможные отклонения, которые должны учитываться при разметке: высота полов подымается после заливки и настила покрытия, потолки опустятся после установки подвесных/натяжных конструкций, стены могут менять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стен, которую нередко можно наблюдать в старых и новых домах.
Первый метод выполнения разметки – нанести прямые линии обивочным шнуром: сначала нужно натянуть между двумя точками пропитанный любым цветным порошком строительный шнур на расстоянии 1 сантиметр от стены, потом шнур оттянуть и резко отпустить. Для качественной натяжки можно использовать гвозди, саморезы, дюбеля из стали.
Второй метод разметки – отметить 2 контрольные точки с обязательным использованием уровня, провести между точками мелом строго вертикальную/горизонтальную линию.
Третий метод разметки – применение лазерных приборов, которые лучами отсвечивают четкие линии в вертикальной/горизонтальной плоскостях.
Для нанесения разметки на потолок используют разные методы, но сначала определяют центральную точку на поверхности (проводят 2 прямые линии от углов по диагонали, беря точку их пересечения за центр).
Особенности железобетонных стен
При штроблении железобетонных конструкций нельзя нарушать металлический каркас. Сначала определяют глубину залегания стального каркаса, потом корректируют параметры штробы. Если прохождение металлических прутьев определить трудно, лучше всего делать небольшие углубления или вообще не делать в самой стене, а прятать в слое штукатурки.
Также можно выполнить открытую проводку – сделать в виде ретро или проложить провода в специальные кабель-каналы. Можно привлечь дизайнера, который сделает коммуникации частью интерьера. В Москве и регионах отыскать профессионала не составит труда.
Изготовление борозды по бетону
Для выполнения штроб в бетоне используются различные инструменты – молоток и зубило, болгарка, перфоратор, штроборез. Электроинструмент ускоряет процесс, но понижает уровень безопасности и может провоцировать появление большого количества пыли. Штроборез стоит дорого, но зато позволяет выполнить работы быстро, качественно, беспыльно практически. Каждый мастер выбирает подходящий для него метод создания штроб и реализует поставленную задачу.
Работа по газобетону
Для создания штроб в газобетоне могут использоваться все те же методы, что и для обычного бетона. Но лучше всего выбирать специальный штроборез для пено/газоблоков, который делает сразу две канавки. Единственный минус в работе с газобетоном – появление огромного объема пыли, который в случае с применением штробореза уходит в специальный отсек, в других случаях обязательно использование промышленного пылесоса.
Штробление без пыли
Пыль может стать серьезной проблемой в работе, поэтому заранее стоит продумать, как лучше всего с ней справляться.
Советы мастеров для уменьшения количества пыли:
Увлажнять поверхность регулярно в процессе.
Применять бытовой пылесос.
Использовать штроборез с уже подключенным к нему пылесосом – в устройстве предусмотрен специальный кожух, который закрывает оба диска и изолирует пространство резки, в то время, как пыль вытягивается через отвод пылесоса.
Мокрая резка бетона болгаркой – используется шланг, который беспрерывно подает воду на диск, всю площадь резки. Но тут нужно проявлять внимательность, так как если вода попадет на инструмент, она его испортит.
Монтаж кабеля и установка розеток
Кабеля в стену можно монтировать несколькими способами – с гофрой или без. В первом случае в штробе располагают специальную гофрированную трубу, в нее протягивают несколько проводов и доводят до места соединения с элементами. Во втором случае кабеля монтируют просто в штробе, фиксируя гипсом, шпаклевкой или штукатуркой.
Розетки лучше всего монтировать в одну рамку блоками, туда же могут подсоединяться разъемы для телефона, Интернета, кабельного ТВ. Отверстия для подрозетников, выключателей и других элементов выполняют перфоратором (в ударном режиме) со специальными алмазными коронками нужного диаметра. Потом элементы монтируют по инструкции, заделывают все аккуратно.
Как заделывают углубления перед финишной отделкой:
Борозды и места вокруг элементов тщательно очищают пылесосом или веником, удаляя всю пыль.
Затем все аккуратно грунтуется, грунт высыхает.
Борозда или углубление смачивается водой, после чего заделывается штукатуркой, строительным гипсом или монтажной пеной.
Штробление бетона – не такая сложная задача, как может показаться на первый взгляд. Но каждый этап работ требует внимания, четкого соблюдения технологии и использования подходящих материалов, инструментов. Только в таком случае можно быть уверенным в надежности и безопасности коммуникаций.
Как штробить стены под трубы
Прошли те времена, когда разводка труб в ванной комнате и туалете была открыта на общее обозрение. В кухне было проще – там трубы прятались в мойку, если таковая была. При сегодняшней культуре ремонта, более высоких эстетических требованиях, желании всех нас сделать свое жилье более привлекательным, встал вопрос замаскировать трубную разводку – спрятать ее в стены, потолок или пол. Для этого необходимо выполнить штробы – это углубления, куда прячут трубы. Хочу порекомендовать вам — как штробить стены под трубы, и какой инструмент применять при этом. Трудоемкость процесса зависит от материала строения и применяемого инструмента.

Подготовительные работы
Необходимо разметить места, где вы намечаете штробить. Не лишним будет выполнить эскиз с размерами проходящих труб, так как вы закроете их штукатуркой, плиткой, и, чтобы в случае аварии их легко можно было бы найти.
Перед тем, как начнете штробить, необходимо проверить, что вы на пути не встретите электропроводку.
В связи с наличием большого количества пыли, когда будете штробить, необходимо закрыть полиэтиленом все предметы в помещении, если это не новое строительство.
Определитесь чем и как штробить стены под трубы вы будете, а сами оденьте защитную одежду и обязательно очки и респиратор.

Чем можно штробить стены
Штробить вручную, используя зубило, молоток, топор или долото. Если участок проведения работ мизерный, то это еще оправдано, но при больших объемах вы убьете море времени, сил, так как штробить очень трудоемкий процесс. Кроме того, бетонные поверхности вам не осилить.
Штробить при помощи болгарки. Это механизированный процесс, штробить будете намного быстрее. Затруднительно то, что сложно на всем участке работ соблюсти одинаковую глубину пропила. Когда будете штробить, то с осторожностью нужно проходить места, где заложена арматура. Лучшим вариантом будет использование универсального диска – тогда смело можете штробить не боясь наткнуться на арматуру. Этот способ шумный и пыльный, но ничего не поделаешь. Работайте в респираторе, так как запыленность будет колоссальная.
Еще один из способов – это штробить при помощи перфоратора, ударной дрели. По разметке необходимо выполнить инструментом отверстия примерно через 10- 20мм, а затем отверстия соединяют между собой насадкой «лопатка». Затем вычищаем сердцевину между бороздами.
Штроборез – это пока лучшее, что может быть. Здесь задается глубина, пылесосом устраняется образовавшаяся пыль. Выполнив резку, производим выборку сердцевины. В итоге — хорошее качество, скорость, что позволяет штробить стены довольно быстро, ровно, но это дорогое удовольствие.
Выполнение всего спектра сантехнических работ первого цикла предусматривает замену стояков водопровода, канализации, системы отопления и разводка труб до мест подключения сантехнических приборов и приборов отопления. Как правило, у специалистов предусмотрено самим штробить места под трубы, и в своем арсенале инструментов для этих целей мастера имеют штроборез и все необходимые приспособления.
Но если вы решили штробить стены самостоятельно, тогда воспользуйтесь приведенными здесь рекомендациями, и у вас должно все получиться. Штробить любую поверхность не очень приятное занятие, зато потом отремонтированное вами помещение будет выглядеть очень эстетично.

Штробление стен под трубы водоснабжения и канализации своими руками: видео
В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Преимущество видов штроба для проводки труб
С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:
за ложными стенами, потолками, полами.
в декоративных приспособлениях коробках.
При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:
На каких участках разрешается изготавливать борозды?
Какие особенности штробления в узких местах?
Что можно прокладывать в стенах?
Чем лучше выполнить такую работу?
Специфика работы при штроблении стен
Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:
В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.
Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.
Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:
Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.
В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.
Как выполнить маскировку труб в стене описывается ниже.
Углубления в стене для труб подачи воды и теплоносителя
В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

Необходимые инструменты для создания штроб для трубопровода:
Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
Перфоратор.
Порядок действий при поэтапном выполнении штробления:
Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.
Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:
Предусмотрены два рабочих алмазных диска.
Регулируется зазор между установленными дисками.
Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.
Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.
Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.
