Можно ли штробить несущие стены (в том числе монолитные) и п — Мастер Электрик. — православная социальная сеть «Елицы»

Очень часто задают вопрос о том, можно ли штробить несущие стены в квартире. Как правило, поводом для таких обращений служит запрет управляющей компании производить такие работы.

На территории Москвы данный вопрос в отношение панельных домов (домов массовых серий) регламентируется новыми правилами перепланировки — приложением № 1 к постановлению Правительства Москвы от 25.10.2011 г. № 508-ПП. Пункт 11.12 указанного документа однозначно указывает на то, что:
При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах не допускается: [...] 11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).
Приложение № 1, постановление Правительства Москвы от 25.10.2011 № 508

Ранее аналогичное положение было предусмотрено Регламентом согласования переустройства, которое действовало до 1-ого декабря 2011 года.

Если речь идет о домах, не относящихся к категории панельных — построенных на основании типового проекта, устройство штроб (пробивка борозд) в несущих стенах, и в том числе монолитных конструкциях, по общему правилу запрещено (хотя о том и нет прямого указания нормативных актах или иных строительных правилах), т. к. такие работы в значительной мере снижают несущую способность конструкций и создают угрозу обрушения. При штроблении монолитных стен или перекрытий, в частности, существует реальная опасность разрушения поверхностного защитного слоя, призванного предупреждать коррозию арматуры, а также — опасность нарушения целостности самой арматуры, обуславливающей несущую способность конструктивного элемента. Следует помнить, что в толще стен арматура, как правило, располагается на глубине 30—35 мм, а в перекрытиях арматура размещается в нижнем растянутом слое.

В любом случае всякие работы по штроблению несущих (монолитных) конструкций в домах, которые не подпадают под действие постановления № 508-ПП, должны быть согласованы на основании проекта, одобренного архитектором данного дома (получено заключение). Автор проекта в подобном случае должен указать на то, что устройство борозд такого рода не повлияет на несущую способность. Шансы получить одобрение невелики. Наибольшая вероятность существует в случае, когда речь идет о стенах изготовленных из кирпича.

...не допускается: [...] п. 11.4. Нарушение прочности, устойчивости несущих конструкций здания, при котором может произойти их разрушение.
Приложение № 1 к постановлению № 508-ПП
При планировании ремонта следует в принципе исходить из того, что по общему правилу запрещается штробить:

перекрытия;
несущие стены и иные элементы, обеспечивающие конструктивную прочность (особенно прокладывать в них горизонтальные борозды).

Если штробление невозможно, то прокладывание коммуникаций осуществляется в штукатурном слое, коробах, пространствах, образованных при помощи конструкций из ГКЛ (фальш-стены, подвесной потолок и т.д.).

В России существует ограничение на горизонтальное штробление несущих стен. Строго запрещено делать горизонтальные штробы глубиной более 2, 5 см, шириной 2см и длиной больше 3 метров. Тем более нельзя резать арматуру, которая находится внутри железобетона, это может нарушить целостность всего здания, и угрожать безопасности жителей всего дома. Что касается вертикальных штроб, то на них таких жестких ограничений нет. Заделка штроб в бетоне должна выполняться только цементными смесями, а не гипсовыми!

Основной нормативный документ, согласно которому происходит распределение проводки в стенах является СНиП 3.05.06-85. Рекомендую не лениться и ознакомиться с ним, что бы знать как правильно штробить стены под проводку. Основные пункты ниже:

Штробить стены следует либо горизонтально либо вертикально, то есть параллельно несущим конструкциям. Допускается делать наклонные штробы, когда прокладка происходит параллельно наклонным стенам, например на мансардах.
Горизонтальное штробление допускается на расстоянии не менее 15 см от плит перекрытия.
Вертикальные штробы делаются на расстоянии не менее 10см от углов и оконных проемов, а от газовых труб не менее 40см.
Размеры штробы должны быть не более 2, 5 см, длина одной штробы не должна превышать 3м.
Горизонтальное штробление в несущих стенах запрещено. Это особенно важное замечание для панельных домов, где практически все стены несущие.

Дополнительные нормативные документы:
СНиП 3.05.06-85
Постановление № 883ПП от 15.11.2005.
Постановлению Правительства Москвы №73ПП от 8 февраля 2005 года

Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

---
Служба «Елицы.Записки»: Заказать молебны о помощи в делах к достопочитаемым Православным Святыням России и мира:
zapiski.elitsy.ru/special/silnaya-molitva-o-pomoschi-udache-uspehe-vezenii-blagopoluchii-blagogo-horoshego-vazhnogo-dela-o-blagopoluchii-nachala-dela-nikolaju-spiridonu-arhangelu-mihailu-matrone?partner=Posts_Elitsy_1310341

elitsy.ru

Можно ли штробить стены в панельном доме под проводку

Штробление несущих стенЛюди старшего поколения помнят то время, когда стены и потолки жилищ были «украшены» витыми косами наружной электропроводки. При возведении современных домов провода, трубы и прочие коммуникации строители заранее «прячут» в специальные каналы ограждающих конструкций.

Устройство коммуникационных каналов учитывается при расчёте несущей способности строительных приспособлений. Другое дело обстоит с дополнительным устройством скрытых коммуникаций в монолитных, панельных домах старой застройки.

Можно ли штробить несущие стены в таких домах? Данная статья детально даст ответ на этот вопрос.

Возможно ли штробление стен в панельном доме

штроб каналЕсли проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

схема каналовВерхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Расположение каналов под проводку

канал штробитьВсе каналы должны быть прямыми

Как штробить панели, чтобы объём работ и материальные затраты были наиболее оптимальными? Сделать каналы в стеновых панелях возможно двумя путями. В первом варианте пробивается горизонтальная и вертикальная штроба. Во втором случае каналы располагаются по диагонали от распределительной коробки до розеток и выключателей.

Диагональное положение каналов значительно экономит трудозатраты и расход материалов.

схема штробления

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

молоток долотоКанал можно проштробить, постукивая молотком по долоту

Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

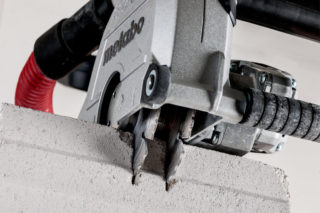

Штроборез

штроборез для стеныУстройство штробореза

Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Особенности прокладки провода в плите перекрытия

провода в стене
Не монтируйте штробы в потолке

Некоторые «специалисты» рекомендуют пробивать штробы в потолке для подводки провода к потолочному светильнику.

Сразу оговорим, что этого делать не нужно.

В панельных домах плиты перекрытия многопустотные.

При возведении домов строители закладывают электрический провод в одну из пустот плиты перекрытия. В центре потолка делают отверстие, чтобы провести электрический шнур изнутри наружу. При замене старого провода в канале пустоты протягивают новую проводку.

Штробление в перегородках

канал в стенеПерегородки, не воспринимающие нагрузок от вышерасположенных конструкций, можно штробить без всяких ограничений.

При сквозном сверлении к проводу подключается одна розетка с одной стороны стены, а с другой стороны — вторая.

Этим решается вопрос экономии расхода электропроводки. О том, как правильно штробить, если вы не специалист, смотрите в этом видео:

Соблюдение правил безопасности

штробление каналаПри работе с инструментом одевайте резиновые перчатки и защитные очки

При использовании электромеханических инструментов нужно выполнять ряд требований правил техники безопасности:

  1. Работая с электроинструментом в помещениях с повышенной влажностью, обязательно нужно надевать резиновые перчатки и обувь на каучуковой подошве.
  2. Для защиты глаз нужно надевают специальные очки.
  3. Чтобы исключить проникновения цементной пыли в лёгкие работника, одевают марлевую повязку или респиратор.
  4. При выполнении такого вида работ помещение должно хорошо проветриваться.
  5. Нельзя перегревать инструмент. Время от времени нужно давать отдых электроинструменту.
  6. Во время перерывов в работе всю цементную пыль удаляют пылесосом. Если происходит мощное пылеобразование, то сопло включённого пылесоса во время штробления держат рядом с каналом.

Укладка проводов в штробы

провод в штробу
После монтажа провода штробу заливают раствором

Скрытую проводку устраивают следующим образом:

  1. В очищенные от пыли каналы укладывают проводку, фиксируя её алебастром через 200 – 300 мм, если этого недостаточно, количество точек фиксации увеличивают.
  2. Штробы заделывают цементным раствором.
  3. Застывший цемент грунтуют.
  4. Окончательно каналы шпаклюют под финишное покрытие стены. Подробнее об укладке кабеля смотрите в этом видео:

В случае отсутствия возможности устройства каналов под электропроводку на стенах устанавливают пластиковые короба, в которые укладывают проводку.

moyastena.ru

Можно ли штробить несущие стены (в том числе монолитные) и п — Ремонты + Дача — православная социальная сеть «Елицы»

Очень часто задают вопрос о том, можно ли штробить несущие стены в квартире. Как правило, поводом для таких обращений служит запрет управляющей компании производить такие работы.

На территории Москвы данный вопрос в отношение панельных домов (домов массовых серий) регламентируется новыми правилами перепланировки — приложением № 1 к постановлению Правительства Москвы от 25.10.2011 г. № 508-ПП. Пункт 11.12 указанного документа однозначно указывает на то, что:
При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах не допускается: [...] 11.12. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).
Приложение № 1, постановление Правительства Москвы от 25.10.2011 № 508

Ранее аналогичное положение было предусмотрено Регламентом согласования переустройства, которое действовало до 1-ого декабря 2011 года.

Если речь идет о домах, не относящихся к категории панельных — построенных на основании типового проекта, устройство штроб (пробивка борозд) в несущих стенах, и в том числе монолитных конструкциях, по общему правилу запрещено (хотя о том и нет прямого указания нормативных актах или иных строительных правилах), т. к. такие работы в значительной мере снижают несущую способность конструкций и создают угрозу обрушения. При штроблении монолитных стен или перекрытий, в частности, существует реальная опасность разрушения поверхностного защитного слоя, призванного предупреждать коррозию арматуры, а также — опасность нарушения целостности самой арматуры, обуславливающей несущую способность конструктивного элемента. Следует помнить, что в толще стен арматура, как правило, располагается на глубине 30—35 мм, а в перекрытиях арматура размещается в нижнем растянутом слое.

В любом случае всякие работы по штроблению несущих (монолитных) конструкций в домах, которые не подпадают под действие постановления № 508-ПП, должны быть согласованы на основании проекта, одобренного архитектором данного дома (получено заключение). Автор проекта в подобном случае должен указать на то, что устройство борозд такого рода не повлияет на несущую способность. Шансы получить одобрение невелики. Наибольшая вероятность существует в случае, когда речь идет о стенах изготовленных из кирпича.
...не допускается: [...] п. 11.4. Нарушение прочности, устойчивости несущих конструкций здания, при котором может произойти их разрушение.

Приложение № 1 к постановлению № 508-ПП
При планировании ремонта следует в принципе исходить из того, что по общему правилу запрещается штробить:

перекрытия;
несущие стены и иные элементы, обеспечивающие конструктивную прочность (особенно прокладывать в них горизонтальные борозды).

Если штробление невозможно, то прокладывание коммуникаций осуществляется в штукатурном слое, коробах, пространствах, образованных при помощи конструкций из ГКЛ (фальш-стены, подвесной потолок и т.д.).

В России существует ограничение на горизонтальное штробление несущих стен. Строго запрещено делать горизонтальные штробы глубиной более 2, 5 см, шириной 2см и длиной больше 3 метров. Тем более нельзя резать арматуру, которая находится внутри железобетона, это может нарушить целостность всего здания, и угрожать безопасности жителей всего дома. Что касается вертикальных штроб, то на них таких жестких ограничений нет. Заделка штроб в бетоне должна выполняться только цементными смесями, а не гипсовыми!

Основной нормативный документ, согласно которому происходит распределение проводки в стенах является СНиП 3.05.06-85. Рекомендую не лениться и ознакомиться с ним, что бы знать как правильно штробить стены под проводку. Основные пункты ниже:

Штробить стены следует либо горизонтально либо вертикально, то есть параллельно несущим конструкциям. Допускается делать наклонные штробы, когда прокладка происходит параллельно наклонным стенам, например на мансардах.
Горизонтальное штробление допускается на расстоянии не менее 15 см от плит перекрытия.
Вертикальные штробы делаются на расстоянии не менее 10см от углов и оконных проемов, а от газовых труб не менее 40см.
Размеры штробы должны быть не более 2, 5 см, длина одной штробы не должна превышать 3м.
Горизонтальное штробление в несущих стенах запрещено. Это особенно важное замечание для панельных домов, где практически все стены несущие.

Дополнительные нормативные документы:
СНиП 3.05.06-85
Постановление № 883ПП от 15.11.2005.
Постановлению Правительства Москвы №73ПП от 8 февраля 2005 года
Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

Ссылки:
Штробление в жилых зданиях. Нормы допустимости

Можно ли штробить несущие стены (в том числе монолитные) и перекрытия?

Новые правила перепланировки в Москве — постановление № 508-ПП от 25.10.2011

elitsy.ru

Как штробить стены под проводку в панельном доме: можно ли это делать

Содержание статьи:

При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

  • Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
  • Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
  • Защитный слой – небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
  • Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Различить отделочный и защитный слой практически невозможно. Поэтому при штроблении следует ориентироваться на то, что внутренний слой имеет толщину не более 20 мм.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

  • плиты перекрытия потолка или полов,
  • ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

  • выходящие на улицу или лестничную площадку, в подъезд;
  • разделяющие две соседние квартиры;
  • расположенные перпендикулярно плитам перекрытия;
  • имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Теоретически получить разрешение на прокладку штроб собственник жилья может, согласовав их расположение, глубину с автором проекта дома. При этом выдается официальное заключение (разрешение) указывающее на то, что прокладываемые в панелях каналы не повлияют на их несущую способность.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

  • Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
  • Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм – до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Технология проведения работ

Штроборез – наиболее удобный инструмент для работы

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

  • Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
  • Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
  • Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
  • Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

Среди инструментов наиболее удобен и технологичен штроборез – с его помощью можно вырезать правильный по форме и глубине канал для укладки проводки, затратив при этом немного сил и времени.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Особенности прокладки провода в плите перекрытия

Чтобы проложить проводку через полости внутри плит перекрытия достаточно сделать два отверстия на противоположных концах такого канала, после чего аккуратно протащить сквозь него провод.

Такая технология прокладки используется только на полу.

Штробление в перегородках

Нарезка каналов под укладку проводки в перегородках запретить не может никто, поэтому она производится безо всяких ограничений. Если необходимо установить по розетке с каждой из сторон перегородки, в нижней части канала делают сквозное отверстие.

Правила безопасности

Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:

  • защитные очки;
  • респиратор;
  • перчатки;
  • наушники.

Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.

strojdvor.ru

Можно ли штробить несущие стены в кирпичном доме 🚩 Ремонт квартиры

Штробление – прорезание стен при помощи специального оборудования.

Жители панельных домов в связи с ростом количества электроприборов ищут способы маскировки проводки не под плинтусы, а в потолок либо стены. Большая часть последних относится к несущим. Штробление их запрещено.

Даже если несущей поверхность не является, важно удостовериться, что после работ равномерность распределение нагрузки не нарушится, приводя к разрушению конструкции. Обязательно ознакомление с планом квартиры. Штробить разрешено только ребра жесткости.

Запрещены работы и в монолитных домах. На прочности строения напрямую сказывается нарушение целостности стен.

Небезопасно штробление в кирпичных зданиях: кожу можно повредить мелкими осколками камня. Самое неприятное – высокий риск травмы глаз. Образующая при работе пыль попадает в легкие, провоцируя кашель. Поэтому обязательно действовать в очках, респираторе и перчатках.

Стены штробить можно несколькими способами, в зависимости от выбранных инструментов:

  • перфоратором;
  • болгаркой;
  • молотком с зубилом;
  • штроборезом.

У каждого варианта свои уровень сложности и объем затрачиваемых усилий. Различны затрачиваемое на работу время и конечные результаты.

можно ли штробить несущие стены в кирпичном доме

При штроблении перфоратором делают по прорисованным линиям на расстоянии сантиметра друг от друга неглубокие полосы. Переключив инструмент в режим долбления, убирают все находящееся между высверленными наметками.

Прокладка прямой выемки требует больших усилий. Если предварительно высверливать линии не планируется, можно воспользоваться идущими в комплекте дополнительными насадками.

Для работы болгаркой линии для проводки чертят прямо на стене. При помощи инструмента проделывают пару параллельных линий на расстоянии в два сантиметра друг от дружки. Пространство между ними очищают перфоратором. Получается выемка для прокладки проводов.

Для штробирования без пыли используют специализированный штроборез с мощным пылесосом. Образующая во время работ пыль попадает в камеру, а не окружающее пространство.

Есть некоторые ограничения для работ. Из-за заметного снижения несущих способностей поверхностей при скрытом монтаже усложняется определение мест нахождения проводов.

  • Поэтому важно следовать специальным правилам:
  • Располагать штробы лишь по вертикали либо горизонтали.
  • Длина паза – три метра максимум.
  • В плане штробления обязателен минимум поворотов.
  • Максимальные размеры штроб – 2,5*2,5 см.

От дверей и оконных проемов отступают на 10 сантиметров, вниз от потолка – на 20.

Этапы работы:

  1. Составление плана на бумаге. На нем размечают все места расположения розеток, выключателей, установки светильников, кондиционера.
  2. Нанесение разметки на стену.
  3. Уборка рабочей зоны, подготовка к процессу.
  4. Штробление.
  5. Завершающий этап, уборка.

разметка на стене для штробления

Штробление стен для домашнего мастера является задачей  вполне выполнимой своими руками. Проводят работы электроинструментами и вручную.

www.kakprosto.ru

50 фото и 4 видео

Каждый новый ремонт приносит немало хлопот, и почти всегда множество вопросов связано с тем, как организовать проводку в доме. Конечно, кто-то может довольствоваться и старыми каналами, однако часто изменения в интерьере приводят к тому, что они благополучно теряют свое значение: приходится прокладывать новые, обеспечивая необходимый уровень комфорта, доступности и пожаробезопасности. Как же правильно штробить стены под новую проводку? На первый взгляд, в этом нет ничего сложного, особенно если под рукой удобный инструмент. Но на деле от правильности выполненных действий зависит общая пожаробезопасность квартиры или дома, поэтому отнеситесь серьезно к предложенному пошаговому руководству: четкое следование прописанным пунктам позволит вам не только получить желаемый результат, но и защитит вас и ваших близких от опасных для жизни неприятностей.

  1. 5 нюансов штробления, которые должен знать каждый;
  2. Какой инструмент нужен;
  3. Разметка поверхности;
  4. Процесс штробления с разными инструментами;
  5. Финальная обработка;
  6. Заключение.


5 нюансов штробления, которые должен знать каждый


Единственное, чем примечательна спешка - она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать - и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере - уж кому как удобно.

Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

  1. штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
  2. запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
  3. если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия - до 15 сантиметров;
  4. при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов - как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
  5. каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия - не более 2,5 сантиметров.




Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также - что гораздо серьезнее - угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки - это как-то глупо и безответственно, не находите?

Какой инструмент нужен


Один из ключевых моментов - выбор правильного инструмента для того, чтобы штробить стены было максимально удобно.

Вариантов тут несколько - давайте на каждый взглянем с позиции придирчивого и требовательного мастера и попытаемся здраво оценить все плюсы-минусы использования.

Молоток и зубило

  • дешево;
  • доступно;
  • очень неудобно;
  • утомительная продолжительность операции.


Вариант для извращенцев самых выносливых и терпеливых. Все бы ничего, но в итоге штроба получается далеко не ровная. Однако если под рукой нет ничего более подходящего, то свои эстетические критерии можно задвинуть куда подальше и выбрать этот способ. Особенно если вы имеете дело не с бетонным основанием, а со стеной из кирпича.

Перфоратор

  • быстро;
  • чисто;
  • шумно;
  • удобно.


Словно в противовес молотку и зубилу перфоратор оперативно позволит вам проштробить стены, однако качество полученной штробы вряд ли удовлетворит вас: если вы желаете видеть ровный и красивый результат, то лучше рассмотрите другие инструменты.


Болгарка

  • быстро;
  • пыльно;
  • удобно;
  • ровно.



На выходе получаем идеальную штробу под проводку, которой можно долго любоваться. А также горы пыли и мусора, которые потом с трудом убираются даже самым сильным пылесосом. Пожалуй, грязь, которая остается - единственный минус этого способа.

Штроборез

  • идеальная ровность;
  • быстро и удобно;
  • высокая цена на инструмент.


Да, молотком лучше всего забивать гвозди, перфоратором - закручивать саморезы, а штроборезом, соответственно, делать красивые и ровные штробы с четко отмеренной глубиной отверстия и заданной шириной. Вот только цена на этот полезный инструмент отпугивает многих.

Разметка поверхности


Если вы следовали нашим указаниям, то наверняка составили себе примерный план новой разводки. Однако прежде чем воплощать его в жизнь, проверьте, не вызывает ли этот план какие-либо конфликты с уже оформленной старой проводкой?

  1. убедитесь в том, что в месте штробления отсутствует система скрытой проводки;
  2. нанесите на стены линии проведения борозд от распределительной коробки до непосредственного вывода кабелей;
  3. желательно накрыть дверные проемы и прочие находящие рядом предметы плотной пленкой либо тканью - это защитит их от пыли и строительного мусора, неизбежного при штроблении.


Процесс штробления с разными инструментами


Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

  1. сперва выполните небольшие углубления по краям предполагаемой штробы;
  2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
  3. снимите верхний слой по уже отмеченной линии;
  4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
  5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
  6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после - зашпаклюйте.


Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор.

В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и сверлить кафельную плитку на стене. Все, что вам понадобится - широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

  1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать - минимум 1 см;
  2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки - иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.




Болгарка - быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво. Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено.

  1. приобретите алмазный диск - без него у вас ничего не получится;
  2. начните процесс с выполнения двух надпилов по всей длине штробы - соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
  3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос - правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла - все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде "волшебного" инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

  • два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
  • регулируя положение кожуха, можно определить необходимую глубину штробы.




Единственный недостаток инструмента мы уже упоминали выше - высокая стоимость. Однако за удобство приходится платить, верно?

Финальная обработка

  1. очистите выполненные канавки от пыли - для этого подойдет либо промышленный, либо домашний пылесос;
  2. тщательно прогрунтуйте;
  3. уложите кабель проводки в соответствии со всеми правилами;
  4. заделайте штробу.











Теперь вы знаете, как справиться со штроблением стены практически любым инструментом. Закрепите ваши знания, просмотрев следующее видео:

Заключение

Знание того, как правильно необходимо штробить стены под проводку, безусловно, поможет вам в будущем. Ведь перепланировка электропроводки является одним из неотъемлемых атрибутов любого ремонта. А о том, как спрятать провода от телевизора вы можете узнать из статьи: "Как спрятать провода от телевизора на стене - 3 способа решения проблемы".
Многие в упор недооценивают всю серьезность процесса, полагая, что для овладеть навыками штробления можно уже в процессе. Однако в этом и кроется опасность: разменной монетой за самоуверенность становится нарушенная безопасность всей квартиры. К тому же, выполняя штробление не по правилам, вы рискуете навлечь на себя праведный гнев контролирующих органов, которые обязаны следить за четкое соответствие всем общепринятым стандартам. Согласитесь, что лучше сперва вооружиться нужными знаниями и лишь затем уже успешно применять их на практике?

Фото: vk.com

stenaprofi.ru

Штробление кирпичной стены: как правильно, что использовать

Один из популярнейших способов электропроводки — скрытый. В стенах делаются отверстия под укладку провода. Этот процесс называется штробление кирпичной стены, а выемки — штробами. Владельцам жилья не хочется наблюдать трубы или проводку, это выглядит некрасиво и не аккуратно. Поэтому их прячут в специально сделанных штробах. Этот процесс тяжелый и требует много усилий, но его возможно осуществить самому, без наемных работников. Нужно лишь следовать следующим инструкциям проведения работ.

Что такое штробление?

Если к отделочным работам в доме еще не приступали, то нет смысла делать штробы на кирпиче. Провода покупаются плоские и кладутся поверх него, позже заделываются штукатуркой, толщина которой складывает 3 см. Если владелец предпочитает штробление или прокладку проводов в гофрированной трубе, то работа в камне — проще и быстрее, чем в бетоне.

В нем делаются вертикальные отверстия, а несущая способность стены от этого не теряет своих качеств. Горизонтальные штробы влияют негативно. Важную роль играют глубина штробы и толщина стены. Штробы до 100 мм с шириной стены 380 мм не сильно влияют на ее несущую способность. Ни один из документов на квартиру не содержит информацию о штробах, а потому согласовываться эта процедура не должна.

Перед началом отделки рекомендуется сфотографировать все поверхности. Такие действия необходимы, чтобы в будущем легко определялось месторасположение проводов и при выполнении каких-либо работ случайно не повредить их.

Вернуться к оглавлению

Можно вносить изменения в несущую кирпичную стену?

При необходимости выполнения работ в несущей стене важно четко придерживаться составленной схемы.

Начинать проект принято с выбора схемы или чертежа ремонтных работ. Специалисты, разрабатывающие этот план, берут во внимание особенности стен, колон и допустимость штробления в доме. Хозяину дома остается только следовать готовому плану, в котором указано какой ширины, глубины и где должны быть отверстия. Если жилищная инспекция узнает о незаконной перепланировке, — оштрафует и заставит вернуть все в изначальный вид. Это работа не из легких и способность в несущих стенах не восстановится если просто заделать штробы. Разрабатывается проект усиления стен и нужно его воплотить в жизнь. Но заниматься этим должен только соответствующий орган. Поэтому рекомендуется самостоятельно не штробить несущие стены.

Вернуться к оглавлению

Что используется?

УстройствоХарактеристика использованияПлюсыМинусы
Зубило и молотокВоздействие ударами молотка со стороны бойковой частиНе нужно электричество, хорошо используется для штробления штукатуркиБольшая затрата времени и сил
ШтроборезИнструмент с 2 пильными дисками. То есть, получается 2 параллельные полосыРовные отверстия, нет пыли (подключение пылесоса)Высокая стоимость инструмента
Ручная циркулярная пила, угло-шлифовальная машинка, болгаркаПрорезаются 2 параллельные линии по шаблонуРаботает на твердом материалеНебезопасен, создает много пыли
ПерфораторИспользуется после штробореза, чтобы убрать остатки материала между 2 линийХорош для толстой штукатуркиВыемка получается неровной, воспроизводит много шума
ДрельПо отметинам сверлятся близко друг к другу широкие выемкиНе занимает много времениНе исключена перегрузка и поломка
Вернуться к оглавлению

Как штробить кирпичную стену правильно?

Расстояние от штробы до угла помещения должно быть 10 см.
  • Штробы выполняются только вертикально и горизонтально. Диагональные или кривые линии делают только при наличии кривых стен.
  • Расположение отверстий — 50 см от газовых труб и труб отопления.
  • Если штробы создаются недалеко от потолка, то нужно отступить от него 15—20 см.
  • От углов и проемов рекомендовано делать отступы в 10 см.
  • Глубина и ширина штробы зависит от гарнитуры, как правило, предостаточно 20 мм. Но этого расстояния не хватает при монтаже гофрошланга. Тогда выбоину делают глубже. Однако если планируется штукатурка, можно и не углублять, поскольку несколько миллиметров ею скроются.
  • Металлические конструкции резать нельзя.
  • Под толстым слоем штукатурки, провода не видны из-за раствора.
  • Рядом с розеткой или выключателем глубина штробы делается больше — чтобы провод вошел в монтажную коробку. Но и в такой ситуации проштробить металлический каркас нельзя.

Штробы вместе с кабелями заделывается. Опять-таки будет тяжело выяснить, где были разведены кабеля. Это хорошо для эстетичного вида, но на практике приносит дискомфорт. Единственная вещь, которая поможет выявить расположение проводов — детекторы, но и само штробление должно быть предсказуемым. Поэтому и нужно придерживаться вышеописанных правил.

etokirpichi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
