Технология бурения скважин шнековым методом

Шнековое бурение скважин

Бурение скважин шнековым методом применяется в основном для песчаных и гравийно-песчаных грунтов. Оно производится установкой, которая имеет буровую головку, следом за которой идут шнеки, отводящие грунт. У шнекового бурения скважин есть несомненное преимущество по скорости проходки.

Кроме этого, одновременно с бурением продавливаются и укладываются стенки скважины, которые удерживают породу и предотвращают ее обрушение. Устанавливаемые стенки скважины могут быть как бетонными, так и стальными.

При шнековом бурении скважин отпадает необходимость в промывке скважины во время бурения.

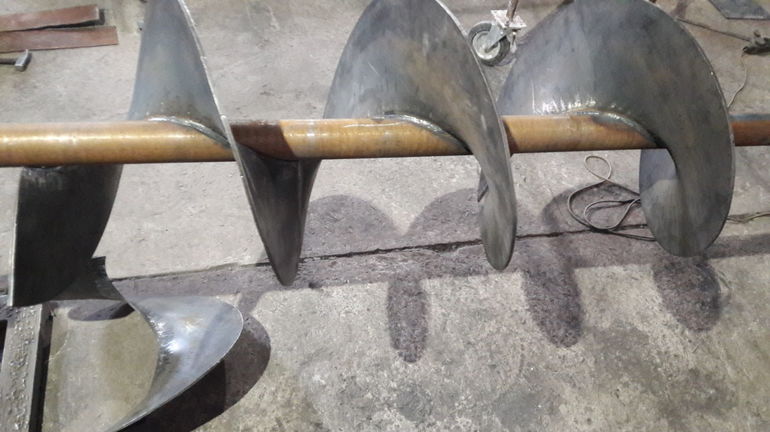

Шнек – это бурильная труба, вся длина которой обвита стальной лентой. Бурение шнековым методом производится буровыми механизмами, имеющими подвижный вращатель. Шнеки соединяются резьбой или элементами, имеющими фигурное сечение.

Ход подачи при бурении шнековым методом от 1,9-15 м.

Полые герметичные шнеки оборудованы реверсивными замками, имеющими различные долота. За счет высококачественной стали замковых соединений, имеющих высокую износоустойчивость, время на бурение значительно сокращается. При этом производительность работ возрастает.

При шнековом бурении скважин на мягких и рыхлых грунтах лопасти долота должны находиться под углом 30-60о по отношению к забою. На плотных грунтах или гравийно-галечных отложениях лопасти долота должны иметь угол 90о по отношению к забою. Установка угла при бурении зависит от твердости пробуриваемого грунта.

Режущие элементы бура охлаждаются за счет разрушаемого грунта. При этом разрушенная порода поднимается по спирали шнека.

Для шнеков, имеющих размер до 100 мм частота вращения не должна превышать 500 об/мин.

При бурении скважин шнековым методом наиболее эффективными считаются шнеки, имеющие центральный канал. Через него подается воздух или вода при помощи гидравлического насоса, что снижает трение при бурении. Обычно шнековое бурение скважин производят на глубину до 50 м. В исключительных случаях бурение шнековым инструментом может производиться до глубины 100-120 м.

При бурении глубоких скважин шнековое бурение обычно комбинируют с некоторыми другими видами.

При производстве шнекового бурения скважин может быть применена технология с использованием обсадных труб или же тампонированием стен скважины бетоном под давлением с поверхности. При данном виде бурения скорость прохождения грунта в сутки может доходить до 30 метров.

В станках для шнекового бурения скважин применяются литые буровые головки, имеющие режущие лопасти и хвостовик. Режущая кромка лопастей обычно должна быть наплавлена твердым сплавом. В случае бурения на особо твердых породах буровая головка должна быть оснащена техническими алмазами.

Глубина шнекового бурения скважины проводится на размер одной штанги, затем станок отключается, штанга должна быть отсоединена от шпинделя, поднята наверх и наращена новой штангой. После этого бурение может быть продолжено.

Особенности шнеков для бурения скважин на воду

Шнеки буровой установки охлаждаются за счёт разрушаемой почвы.

При этом грунт поднимается по спирали режущего инструмента:

1. Объём грунта при средней скорости движения должен быть не больше 0,2-0,4 от общего. При этом количество вращений бура должно быть 150-200 оборотов в минуту.
2. Для режущих элементов, которые имеют размер до 10 см, частота вращения не может быть больше 500 об./мин.
3. При бурении скважин шнеками более результативными являются режущие элементы, которые имеют центральный канал. Через него идет воздух или вода при помощи гидравлики, что понижает трение при бурении грунта.

Перед шнековым бурением следует выполнить анализ грунта

Традиционно бурение шнеками скважин осуществляют на глубину до 50 м. В качестве исключения бурить оборудованием можно до глубины 120 м.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Видео по теме: Первое в жизни бурение скважины обломал шнек 16 метров глины

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Плюсы применения шнека

Процесс бурения скважин на воду путем применения режущего элемента исключает надобность перемолки и стирания отделенного от забоя грунта. Забой выполняется в непрерывном режиме, в параллель идет разрушение почвы. При отделении от забоя земли она отправляется на винт, который вращается с высочайшей скоростью. Центробежные силы, которые сопровождают процесс, прижимают грунт к стенам скважины, тогда как беспрерывно движущаяся лента толкает землю наверх. Часть грунта остаётся на стенах колодца. Эти методики обеспечивают скорость выполнения работ до 4-ой категории пород по буру.

Плюсы вращательного бура следующие:

• Высокая скорость заглубления;
• Транспортировка грунта без подъёма оборудования;
• Непрерывное поступление почвы на поверхность;
• Не требуется выполнение промывания.

Техника для шнекового бурения стоит достаточно дорого

При всех достоинствах инструмент имеет и недостатки. Для создания колодца шнековым способом имеет значение незначительная глубина бура

Также берется во внимание вращение массивной колонны шнека, требующее прикладывания значительных усилий. Чтобы сделать больше ресурс долота, его необходимо армировать резцами из твердого сплава

Долото должно иметь сечение больше шнека на 2 см.

Наиболее востребованными долотами, применяемыми для бура шнеком, выступают те, которые имеют в комплектации 2-3 лопасти. 3-лопастный инструмент имеет корпус, сделанный методом литья из металлического материала. Когда проделывается колодец, вращение инструмента на буровом оборудовании осуществляется при помощи специальных станков

Внимание! Без знания правил не получится выполнить работы по бурению, где применяется шнековый инструмент

Первое условие перед запуском оборудования — анализ грунта на участке, второе — то, на каком расстоянии идет вода. Так, работа при помощи станочного агрегата ЛБУ-50 выполняется специальным вращателем, что исключает применение роторных и шпиндельных элементов. Это потребуется для гарантии большого вращения и создания осевого поступательного движения винта.

Если колодец надо сделать максимально быстро, то нужно применить мощные станки, которые могут гарантировать высочайшую производительность. Для этого их установка выполняется на шасси автомобиля. Бурение может осуществляться станками СО-2. В такой ситуации в тандеме с оборудованием применяется современный экскаватор.

Проделывание скважин — дело непростое, однако если иметь под рукой необходимый инструмент и следовать технологии, то пробурить колодец можно и самостоятельно.

Описание технологии

Данная технология применяется только для скважин с малым дебетом.

При шнековом бурении следует соблюдать правила техники безопасности

Стандартное шнековое бурение колодца под воду выполняется в грунте:

• Мерзлом;
• Рыхлом;
• Мягком.

При помощи шнека-винта из забоя устраняется выбранная при буре земля. Шнек – это труба-бур, вся длина которой заделана лентой из стали. Работа шнеком выполняется буровыми механизмами, которые имеют подвижный вращатель. Шнек соединен резьбой или элементами, которые имеют специальное сечение. Ход подавания при буре шнеком от 1,9-15 м. Полые герметичные шнековые элементы имеют специальные замочные механизмы. За счёт высокосортной стали замка, имеющей высокую износостойкость, время на бурение в разы сокращается. При этом производительность, напротив, растет.

Достоинства и недостатки метода

Технология шнекового бурения скважин имеет множество преимуществ:

• обеспечивается высокая скорость бурения без дополнительного перемалывания отработанной породы;
• очищение углубления в грунте осуществляется непрерывно;
• обеспечивает глубину бурения от 1,5 до 70 м;
• простота технологии;
• отсутствие необходимости привлечения высокотехнологичной техники и оборудования;
• не нужно осуществлять подачу бурильной жидкости, что упрощает процесс работы;
• при необходимости скважина может размещаться под небольшим углом;
• широкий спектр применения в различных отраслях – для бурения питьевых скважин, для формирования свайных фундаментов;
• возможность осуществления геологической разведки территории.

Машины для бурения

Шнековое бурение скважин не лишено недостатков. Данный метод невозможно использовать в глинистых грунтах или при наличии почвы с большой плотностью. При попадании режущего инструмента на камень (даже небольшой по размеру) работу можно прекращать. Дальнейшее передвижение становится невозможным. Также при углублении шнека на значительную глубину необходимо приложить немало усилий.

Шнековое бурение скважин технология

Считается, что шнековое бурение является самым дешевым и простым методом бурения скважин.И действительно, бурение шнековым методом отличается высокой скоростью проходки (до 100-300 м за смену).

Если совсем просто объяснять принцип работы шнекового бурения, можно вспомнить ледовый бур, которым зимой пользуются рыбаки для того чтобы сделать лунку. Ледовый бур устанавливается вертикально и за счет вращения и нажима врезается в лёд.

Если же говорить о технологии, то при бурении скважины в теории не сильно сложнее.

Где применяется шнековое бурение

Шнековое бурение применяется в основном при бурении песчаных и песчано-гравийных грунтов, а также пород средней твердости для взрывных скважин, инженерных и гидрогеологических исследований, геологической съемке, разведки полезных ископаемых, картировании и т.п. популярно при бурении скважин на воду.

Глубина скважины, обычно до 50 метров, но в зависимости от грунтов может составлять до 100-120 метров. Диаметр бурения шнековым способом, обычно от 60 мм до 600-800 мм. В некоторых случаях используются шнеки диаметром 1500 мм и более.

Технология шнекового бурения

Шнековое бурение является одним из методов вращательного бурения и осуществляется установкой которая имеет буровую головку, а следом идут шнеки, с помощью которых на поверхность транспортируется разрушенная порода (шлам).

Разрушение породы происходит за счет вращения буровой головки, под которой понимается лопастное долото или бур. Инструмент разнообразный и подбирается исходя из свойств породы.

Слева направо: Лопастной бур; Долото двухлопастное; Долото трехлопастное.

Буровая головка и шнек могут быть раздельными или одним целым, последнее называют шнекобуром.

Затем шлам по спирали (реборде) шнека транспортируется на поверхность.

Шнековое бурение

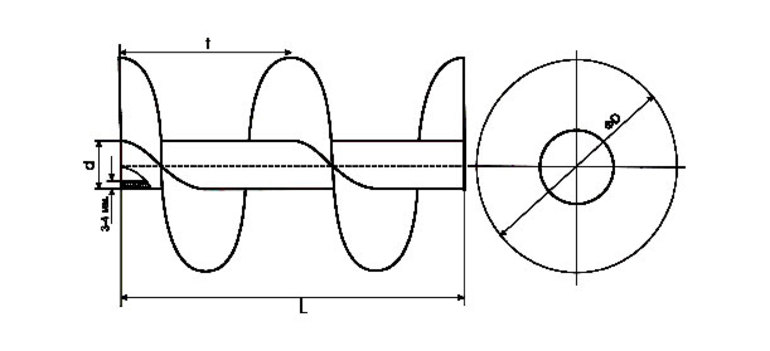

Причем, шнек выбирается исходя из того, что межвитковое пространство должно быть занято транспортируемой породой на 0,2-0,4 объема.

Это необходимо учитывать потому что в таком случае происходит нормальное охлаждение шнека за счет быстрого заглубления и постоянного потока породы разной температуры. Нагрев же происходит из-за быстрого вращения и трения о стенки скважины.

Реборда шнека служит только для транспортировки разрушенного грунта, а значит разрушающий инструмент (долото или бур) должен быть большего диаметра.

Плюсы

• Непрерывный процесс подъема грунта на поверхность;
• Шнековая колонна не требует подъема во время бурения;
• Высокая скорость углубления (До 100-300 метров за смену).

Минусы

• Необходимо быстрое вращение большой и тяжелой шнековой колонны, следовательно, буровая установка должна быть мощной;
• Относительно небольшая глубина бурения, обычно до 50 метров;
• При попадании на валун дальнейшая проходка может стать проблемой, скорее всего бурить придётся рядом;
• Бурение в породах высокой твердости невозможно;
• В липких и вязких грунтах возможно налипание.

Технология бурения

Что такое Скважина

Для бурения скважин шнековым способом происходит постоянное вращение рабочего инструмента с лопастями. Это обеспечивает бесперебойную подачу отработанной породы на поверхность, что очень удобно. Шнеки, осуществляющие все предвиденные технологией операции, состоят из центральной трубы, которую также называют буровой штангой. По ее поверхности по всей длине под определенным углом размещается стальная полоса. Именно она транспортирует разрушению почву на поверхность.

В конструкции шнека присутствует острый наконечник, который осуществляет врезку в грунт. Чаще всего его делают съемным. Это позволяет менять наконечник, зависимо от типа обрабатываемого грунта. При шнековом бурения чаще всего применяются следующие типы наконечников:

• долото, оснащено трема лопастями;
• лопастный бур;
• долото с двумя лопастями.

Во время бурения скважин на воду одновременно происходит формирование и укрепление ее стенок. Для этого может использоваться бетон или металл. Также следует не забывать, что данный метод редко применяется для производства глубоких скважин. Но при необходимости длина проходки может достигать 50 м. Поэтому шнек для бурения оснащается дополнительными секциями.

При шнековом бурении обязательно нужно сразу укреплять скважину

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

• Включают в конструкцию полости;
• Имеют реверсы-замки;
• Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

mr-build.ru

Шнековое бурение. Выбираем шнек.

Шнековое бурение – это один из самых старых способов  бурения скважин, который со временем почти не менялся и пришел в наши дни с самыми небольшими принципиальными усовершенствованиями.

Недостатком является ограничение  по максимальной глубине, которую можно достичь без применения дополнительного оборудования. Однако преимущества делают шнековое бурение самым популярным способом создания скважин.

Все,  кто связан с бурением скважин навесными гидробурами,  по достоинству ценят  скорость производимых работ, универсальность применения оборудования, финансовую доступность и относительно не сложную технологию.

Шнековое бурение применяется чаще всего для скважин небольшой глубины (до 20 метров) шнеками небольших диаметров (до 1500мм).

Перечислим несколько самых популярных направлений работ, при которых применяется шнековое бурение:

• установка  дорожных ограждений, дорожных знаков, оград, столбов и опор различного назначения,
• взятие проб грунта с разной глубины,
• создание буронабивных свай,
• пересаживание деревьев,
• завинчивание винтовых свай,
• лидерное бурение для забивки свай и т.п.

Наиболее часто шнековое бурение гидробурами производится в грунтах категорий III- Х по классификации крепости горных пород Протодьяконова.  В грунтах категорий III-IV  процесс бурения более сложный и требует высокой квалификации участников, производящих работы, и использования наиболее надежного и профессионального рабочего инструмента.

Самые распространенные  методы шнекового бурения – рейсовый и поточный.

При рейсовом способе бурения используется шнек, который наращивается штанговыми удлинителями для достижения заданной глубины. Шнек забуривается на глубину витков, извлекается из скважины по мере наполнения витковой части буримой породой. Порода сбрасывается в стороне от скважины, шнек погружается обратно за следующей порцией грунта.

Этот процесс продолжается до достижения необходимой глубины. Производительность такого метода зависит,  в том числе от длины винтовой части шнека.  Но тут нельзя забывать о том, что, чем больше диаметр, тем более тяжелый груз извлекается базовой машиной из скважины.

Сам шнек и удлинители являются внушительной металлической конструкцией, а вместе с грунтом, особенно при большой глубине бурения, этот  комплекс  может оказаться на грани грузоподъемности базовой машины. На шнеках производства ТП Импульс учтена эта особенность — количество витков зависит от серии шнека и его диаметра, но с учетом максимально возможного объема породы, который предстоит этим шнеком извлечь.

При поточном способе бурения выход породы из забоя происходит постоянно на всей глубине бурения. Этот способ более производительный, чем рейсовый. При работе поточным способом не надо постоянно извлекать шнек с породой, т.к. буримая порода сама  движется по всей длине шнека к устью скважины. Достигается такая производительность тем, что реборда идет по всей длине шнека и всех удлинителей. Соединяя шнек и удлинители таким образом, чтобы на стыке последний виток шнека переходил в первый виток удлинителя и так далее, в зависимости от глубины, получается шнековая колонна, производящая непрерывное (поточное) транспортирование буримого грунта из забоя  на поверхность.

Выбор способа бурения зависит от поставленной задачи.

Полностью винтовая шнековая колонна всегда более производительная, но стоит дороже, чем шнек с удлинителями-штангами. Если бурится скважина глубиной до 5 или 10 метров, то рейсовый способ бурения будет  комфортным, а если 10 метров и глубже, наиболее предпочтительным будет поточный способ.

Есть виды работ, при которых поточный способ не просто предпочтительнее, но именно он и необходим. Это те работы, которые требуют идеально  четкие диаметр, вертикальность  и ровность по всей глубине скважины, например, лидерное бурение для последующей забивки свай или создание скважин для изготовления  буронабивных свай.

Для достижения наибольшей эффективности и качества бурения основное внимание уделяется  рабочему инструменту – шнеку.

Слово «Шнек» немецкого происхождения и имеет такие значения, как улитка, завиток, спираль.

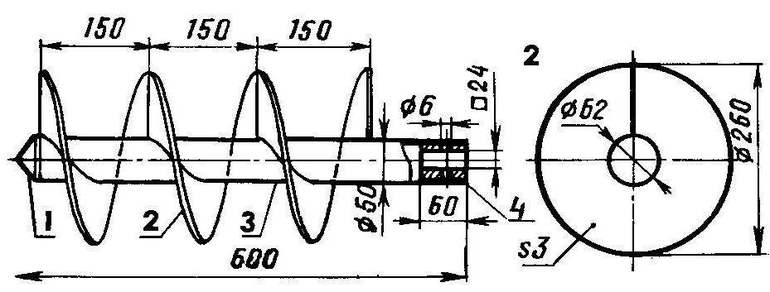

Состоит шнек из основания в виде стержня, на котором, вдоль оси, закреплены спиральные витки. По своей сути это конвейер, который доставляет по трубе сыпучие материалы.

Шнек буровой оснащен снизу режущей частью, которая разрушает буримую породу, и присоединительным хабом.

Транспортировка материала осуществляется одновременно с проходкой скважины – это и есть суть шнекового бурения.

Контакт шнека с породой происходит не одновременно по всей площади скважины. При забуривании мощное  давление, сконцентрированное  в зубьях, передается на породу. Происходит вдавливание зубьев в породу. Если порода мягкая и податливая, с вкраплением  камней 0 – 10%, что соответствует V – X категориям крепости пород по шкале Протодьяконова,  зубья для абразивного бурения врезаются  в грунт и, срезая слой за слоем, транспортируют по шнеку землю к устью скважины.

Если порода соответствует категориям I – IVa, т.е. крепкая или очень крепкая, то применяются скальные зубья, которые вдавливаясь, скалывают и измельчают ее, посылая  измельченный материал по стальным виткам (ребордам)  с нижней части скважины к ее устью. Трубой в этом случае является скважина. Благодаря разнице коэффициентов трения  породы между коэффициентами трения  о стальные  витки  и  породу стенок, поднимающаяся масса  укрепляет стенки скважины. Коэффициент трения о сталь  ниже, чем коэффициент трения о грунт, поэтому разрушенная  порода  продвигается по центральной части шнека  быстрее, чем на границе с грунтом, благодаря чему  неровности стенок скважины удерживают и уплотняют породную массу,  укрепляя таким образом стенки скважины. Увеличивающуюся из-за трения избыточную температуру шнек отдает буримому грунту.

Во всех сферах деятельности человека недопустимы отклонения  в сторону крайностей.

В случае со шнеками это выражено в том, что количество разрушенной режущей головкой породы не должно быть маленьким, т.к. это сократит производительность, и не должно быть большим, т.к. забьет межвитковое пространство и будет стопорить продвижение породы по скважине. Таким образом, шнеки производства ТП Импульс изготавливаются исходя из того, что производительность шнекового транспортера  должна быть выше или равна производительности режущей части шнека.

Непосредственно подъем породы по шнековому транспортеру возможен лишь при условии, когда угол линии спирали меньше значений трения  породы о поверхность реборды. Этим  важнейшим деталям Технопарк Импульс уделяет максимальное значение при проектировании и изготовлении шнеков.

Михаил Михайлович Протодьяконов (1874-1930г.г. жизни) был великим российским, а затем и советским ученым в области горного дела. Шкала коэффициента крепости горных пород  стала первым реальным способом, который оценил горные породы по буримости, взрываемости и зарубаемости. Эта шкала — лишь один из многих глобальных трудов профессора Михаила Михайловича  в горнодобывающей области.

Применяемость по буримым материалам.
Классификация горных пород по крепости (шкала Протодьяконова):

Кат. породы	Степень крепости	Породы	Коэф. крепости, f	Вид зубьев	Тип шнека	Содержание камня
I	в высшей степени крепкие породы	Наиболее крепкие, плотные и вязкие кварциты и базальты. Исключитель- ные по крепости другие породы	20	Для бурения пород категорий I — IIIa , а также пород с содержанием каменистых включений свыше 30%, шнеки всех серий не применяются, ввиду повышенного износа режущих частей, а так же высокой вероятности поломок.
II	очень крепкие породы	Очень крепкие гранитные породы. Кварцевый порфир, очень крепкий гранит, кремнистый сланец. Менее крепкие, нежели указанные выше кварциты. Самые крепкие песчаники и известняки	15
III	крепкие породы	Гранит (плотный) и гранитные породы. Очень крепкие песчаники и известняки. Кварцевые рудные жилы. Крепкий конгломерат. Очень крепкие железные руды	10
IIIa	крепкие породы	Известняки (крепкие). Некрепкий гранит. Крепкие песчаники. Крепкий мрамор. Доломит. Колчеданы	8
IV	довольно крепкие породы	Обыкновенный песчаник. Железные руды	6	Скала	S6 PA	Скальные шнеки применяются для бурения мягкой скальной породы и грунтов, с содержанием каменистых включений до 30%.
IVa	довольно креп- кие породы	Песчанистые сланцы. Сланцеватые песчаники	5	Скала	S6 PA
V	довольно креп- кие породы	Крепкий глинистый сланец. Некреп- кий песчаник и известняк, мягкий конгломерат	4	Скала Абразив	S5 S6 PA	Абразивные шнеки применяются для бурения песков, земли, глины, суглинков, почв, с содержанием каменистых включений до 10%.
Va	средние по- роды	Разнообразные сланцы (некрепкие). Плотный мергель	3	Скала Абразив	S5 S6 PA
VI	довольно мягкие породы	Мягкий сланец, очень мягкий известняк, мел, каменная соль, гипс. Мерзлый грунт, антрацит. Обыкновенный мергель. Разрушенный песчаник, сцементированная галька, каменистый грунт	2	Скала Абразив	S5 S6 PA
VIa	довольно мяг- кие породы	Щебенистый грунт. Разрушенный сла- нец, слежавшаяся галька и щебень. Крепкий каменный уголь. Отвердев- шая глина	1,5	Скала Абразив	S4 S5 S6 PA
VII	мягкие породы	Глина (плотная). Мягкий каменный уголь. Крепкий нанос, глинистый грунт	1	Абразив	S4 S5 S6 PA
VIIa	мягкие породы	Легкая песчанистая глина, лесс, гравий	0,8	Абразив	S4 S5 S6 PA
VIII	землистые по- роды	Растительная земля. Торф. Легкий суглинок, сырой песок	0,6	Абразив Земля	S4 S5 S6 PA	Земляные шнеки применяются для бурения песков, земли, глины, суглинков, почв с отсутствием каме- нистых включений.
IX	сыпучие по- роды	Песок, осыпи, мелкий гравий, насып- ная земля, добытый уголь	0,5	Абразив Земля	S4 S5 S6 PA
X	плывучие по- роды	Плывуны, болотистый грунт, разжи- женный лесс и другие разжиженные грунты	0,3	Абразив Земля	S4 S5 S6 PA

Технопарк Импульс изготавливает для Компании Традиция-К  шнеки и удлинители всех типов и размеров для обоих способов бурения.

Эти шнеки предназначены для использования в комплекте  с соответствующими  моделями гидровращателей  Delta, или Импульс, или любой другой марки для бурения в грунте скважин заданного диаметра на заданную глубину при температуре окружающего воздуха от -40°С до +40°С.

Шнеки, изготовленные Технопарком Импульс, подобрать достаточно просто, т.к. они  разбиты на серии, каждая из которых имеет свои ограничения по максимальному  крутящему моменту.

Шнеки разных серий имеют свои  посадочные размеры, что, в большинстве случаев, позволяет избежать ошибки при установке несоответствующих шнеков на гидровращатели Delta или Импульс.

22- летний опыт производства навесного оборудования и рабочего инструмента  к нему  дает уверенность в том, что продукция, произведенная  ТП Импульс, выполнит все работы, которые от него ожидает заказчик.  На момент написания статьи (19.10.2016) реализовано 10 061шт.  шнеков  собственного производства, это в среднем 140шт./мес.

Успешная история производства шнеков началась с того, что в 2010 году компании  Традиция-К  и Auger Torque  пришли к взаимному соглашению о том, что производство шнеков для рынков РФ  и стран СНГ необходимо перенести в Россию, а именно передать компании Традиция-К.

На первом этапе  для подготовки к производству был выделен несколько миллионный бюджет. Далее  была проведена тщательная подготовка, во время которой прорабатывались все нюансы изготовления этого, на первый взгляд, не сложного изделия. В процессе настройки станочных линий проводилось обучение рабочих.

Для того  что бы передать свой тридцатилетний опыт из Англии приехали рабочие  и конструкторы Auger Torque, а так же хозяин компании Алистер Райнер.

В  результате многодневного обучения были переданы все технологии и секреты производства шнеков Auger Torque. В процессе обучения  и производства первых шнеков было освоено множество нюансов и фирменных секретов, о которых даже не догадывается кустарный производитель.

Производятся шнеки поэтапно на нескольких производственных площадках, входящих в единую сеть.  Металл и трубы для оснований приходят  на склад. После разгрузки и сортировки материал сразу попадает (ни тени сомнения!) в производственный процесс.

Почему нет ничего сколько-нибудь интересного об этапе «хранение»?

Потому что  производство шнеков и удлинителей —  процесс непрерывный, зачастую круглосуточный.  Как только запущен техпроцесс, начинается изготовление комплектующих шнека. По мере изготовления они  перемещаются на участок производственной комплектации: основание, реборды, режущая кромка, держатели зубьев, сами зубья, пилот/забурник и хаб.

Когда комплект собран, его перемещают на сборку, где, используя редуктор, полуавтоматом сваривают комплектующие в изделие – почти готовый шнек.

Чтобы избежать даже минимальных отклонений, мы используем лазерный контроль  во время сборки и непосредственно перед выходом со сборочного цеха.

Заготовка шнека  собрана  и направлена  на дробемет, который подает дробь  до 1000кг/мин. За счет направленного потока абразива будущий шнек очищается от окалины. Далее производится чистовая мехобработка  и обратно в дробемет для подготовки поверхности к покраске. В малярной камере производится окраска шнека и сушка. Теперь он надежно защищен от коррозии.

До того, чтобы это изделие окончательно стало шнеком, осталось две операции – установка режущих элементов и финальный  контроль качества. Установка зубьев и пилота-забурника – самое простое, что происходит  в производстве шнека, т.к. установка  режущих элементов невероятно легкая за счет запатентованной системы крепления, и это очень ценят наши заказчики: замена изношенных элементов на новые производится  «в полях» быстро без каких-либо спец. приспособлений. Полностью собранному шнеку при  прохождении через ОТК присваивается индивидуальный серийный номер и «выдается»  собственный паспорт, который одновременно является и инструкцией по использованию.

Всё, шнек готов и перемещен на склад готовой продукции в ожидании трудной работы.

Эпилог

Опыт, качество, технологии — путь к успеху.

Кустарный шнек не просто уменьшает производительность бурения или имеет меньший ресурс. Всё не так безобидно. В результате использования неверных геометрических параметров забурника на вал гидровращателя передаются как избыточный момент сопротивления, так и разрушительные для зубчатых элементов планетарного механизма вибрации. В результате механизм планетарного редуктора перегревается, а зубья шестерён преждевременно изнашиваются. Также это дополнительный расход топлива экскаватора и нагрузка на гидросистему.

На обывательском уровне шнек можно сравнить с победитовым сверлом. Фирменное сверло и перфоратор загонит  в бетон, как в масло, за секунды. И если его не перегревать, то послужит оно верой и правдой.

А можно купить сверло на рынке подешевле. Выглядят почти одинаково, но через пару отверстий его можно просто выкинуть. Забурник перегрелся, затупился и вместо сантиметров в бетоне вы, обливаясь потом, стоите на месте и вспоминаете пословицу  «скупой платит дважды».

С неоригинальным шнеком это может быть и трижды, и похуже в случае выхода из строя гидровращателя.

Это то, почему мы не только не рекомендуем использовать кустарные шнеки, но и снимаем гидробур с гарантии в этом случае. И, уверяю вас, это не просто желание продавать только собственный продукт. Это опыт и здравый смысл.

www.tradicia-k.ru

чертежи и схемы, пошаговая технология по изготовлению инструмента для бурения

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

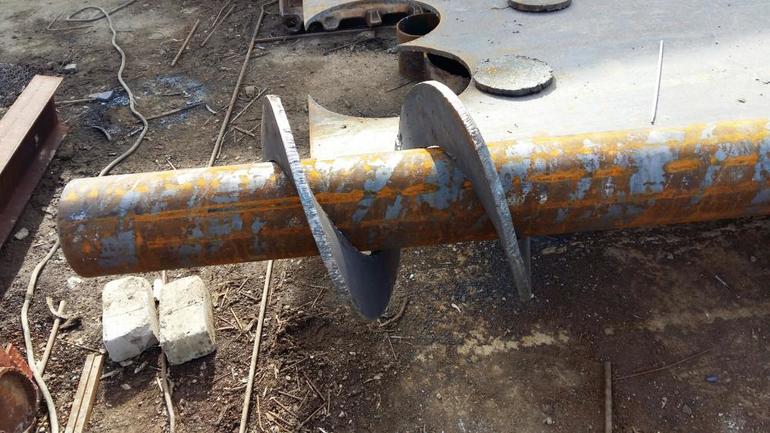

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

В таком случае бурильная конструкция будет делать более продолжительные ходы, а значит, работать инструментом будет проще и быстрее. На этом шнек готов.

Сложный вариант

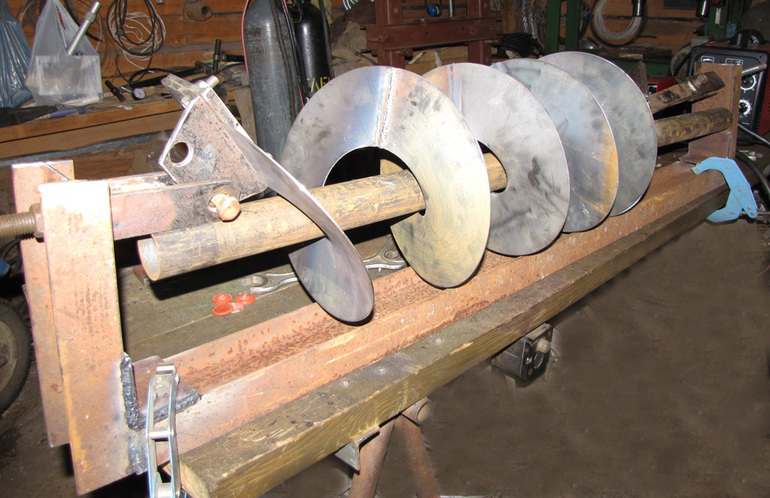

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.

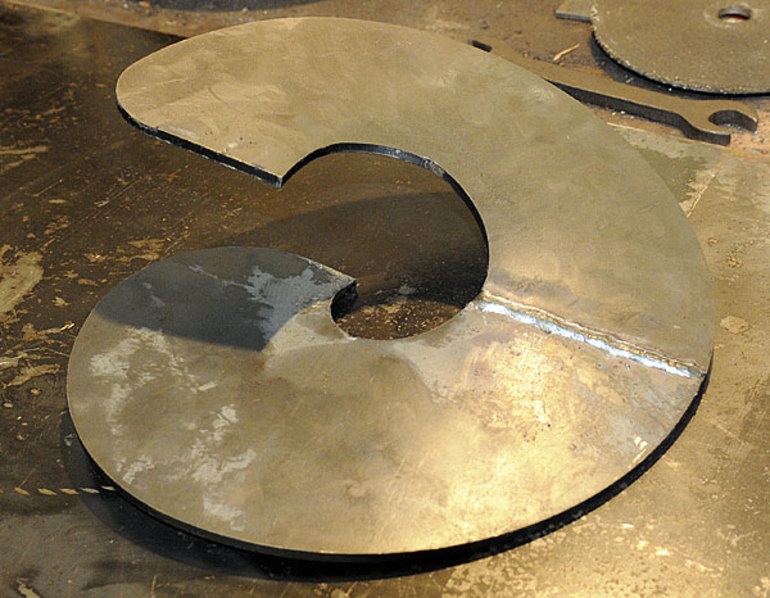

• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.
• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

• Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
• Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
• Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
• Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Загрузка…

proagregat.com

Шнек для мотобура — 70 фото, правила и особенности выбора инструмента

Для быстрого и качественного бурения отверстий в бытовых и производственных целях используются мотобуры. Они состоят из двух частей. Во-первых, это двигатель с карбюратором, стартером, а также бензобаком и фильтром. А во-вторых, это сам шнек, выполняющий роль большого сверла.

Краткое содержимое статьи:

Назначение шнека и его конструкция

Рассматриваемая часть мотобура представляет его сменный инструмент. Благодаря его наличию, создающийся крутящийся момент передается от двигателя к грунту или другой поверхности, которую разрушают в процессе бурения. Качество изготовления шнека напрямую влияет на эффективность и оперативность проводимых работ.

Для его изготовления используют трубу, к которой заводским способом приваривается спираль из стальной ленты. Она должна быть растянута таким образом, чтобы между витками возникли промежутки заданного размера. Эти особенности конструкции прекрасно видны на фото шнека для мотобура.

Данное приспособление изготавливается из стали. Это прочный материал, но в процессе эксплуатации требуется постоянный контроль за состоянием режущей части. Ведь ее затупление может привести к порче всего шнека.

Также существует риск деформации спирали, появление трещин и сколов. В таком случае потребуется замена всего режущего инструмента.

При покупке шнека нужно учитывать такие параметры, как:

• мощность самого мотобура;
• особенности создаваемого крутящего момента;
• габаритные характеристики места посадки шнека;
• форма соединительного механизма инструмента – шестигранного, резьбового или цилиндрического типа;
• габариты бурильной части.

Особенности выбора

Покупать инструмент нужно с учетом цели использования и характера почвы, в которой будет производиться бурение. Существуют модели с двумя режущими конструкциями, которые дополнены единственным забурником направляющего типа. Это двухзаходные шнеки. В таких моделях резы изготовлены из прочной стали, предусмотрен износостойкий наконечник.

В бюджетных моделях режущая часть является не сменной, она приварена к основанию. Это существенно усложняет работу и снижает ее эффективность после износа, поскольку необходимо будет наваривать металл.

Наряду с указанной особенностью, следует учитывать такие важные параметры шнека, как:

• Длина шнека мотобура – в наличии встречаются модификации 800-1000 мм.
• Стволовой диаметр – может варьироваться в пределах 100-400 мм.
• Особенности коннектора.
• Виды бурильной конструкции, адаптированной под конкретный тип почвы, например для мягкого или твердого грунта, глинистой почвы и т.д.
• Плотность поверхности эвольвенты.
• Расстояние между спиральными витками. Большие промежутки полезны при работе с низкоплотными почвами, а маленькие шаги между резами ориентированы на плотные и твердые грунты, например землю с наличием камня или ракушника.

Между сверлом и самим мотобуром может крепиться дополнительная вставка. Это удлинитель для шнека. Благодаря данному приспособлению, можно увеличить глубину проникновения в грунт практически в два раза по сравнению со стандартной длиной бурения.

Как выбрать диаметр

Некоторые модели бурильных приспособлений предназначены не для обработки земли, а для обустройства отверстий в ледяной поверхности. Для бурения скважин в грунте такие изделия не используются.

Необходимо правильно подбирать диаметр шнека. При бурении получаемое отверстие будет отличаться от размеров режущего элемента. Например, шнек 200 мм обеспечивает получение отверстия 220-240 мм.

На выбор накладывает отпечаток и цели использования пробуренных скважин. Ведь в них будут ставиться столбы, которые не должны вплотную прилегать к стенкам отверстия.

В зазоры будет заливаться раствор для бетонирования. Именно поэтому столбы сечением 60х60 мм следует ставить в скважины, пробуренные шнеком 150 мм, а для конструкций 80х80 мм потребуется шнек 200 мм.

Многие эксперты при выборе, какой шнек лучше, рекомендуют покупать наиболее универсальные модели мотобура, предназначенные для работы со шнеком 200 мм. В дополнение приобретаются два приспособления для бура на 150 и 200 мм.

Первая насадка будет применяться для небольших столбов, а вторая – для более крупных. Приспособления на 300 мм используются в быту редко, в основном при заливке обширных столбчатых фундаментов или же для монтажа больших опор. Причем более крупные шнеки применяются только на мощных мотобурах.

Чтобы использовать мотобур с наибольшей эффективностью, следует правильно выбрать комплектующие элементы для него, включая качественный и прочный шнек. Бурильное приспособление должно соответствовать цели использования и характеристикам грунта.

Фото шнека для мотобура

Также рекомендуем посетить:

zdesinstrument.ru

особенности, недостатки и плюсы на vodatyt.ru

Автор Пётр Андреевич На чтение 4 мин. Опубликовано 13.01.2019

Шнековое бурение скважины– это технология, предполагающая разрыхление твердых пород металлическими резцами бура. Будучи закрепленными на валу по спирали, они позволяют вынимать грунт из шурфа, не останавливая производственный процесс. Говоря утрированно, процедура выдачи породы на поверхность схожа на мясорубку, а дробление сродни процессу вкручивания самореза.

Особенности бурения шнеком

Метод применим при разработке рыхлых и сыпучих грунтовых пород.

Ограничением является наличие глинистых пластичных грунтов, которые налипают на бур и не выдаются на поверхность. Это означает, что процедура теряет свой смысл. Шнековое бурение – технология скоросного бурения, за сутки можно пройти до двух сотен метров.

При производстве работ необходимо учитывать температурный режим. Механическое воздействие на бур приводит к его перегреву, если скорость вращения слишком высока. Есть буры, которые оснащены системой водяного охлаждения. В данном случае предполагается подача охлаждающей жидкости в шурф. Шлам должен заполнять полости, ограниченные спиралью, не более, чем на треть.

Принцип работы шнековой установки

Технология применима для организации вертикальных скважин и горизонтальных проколов. Бурение скважины на воду шнековым буром производится по следующему сценарию:

1. Бур под собственным весом погружается в грунт, ввинчиваясь за счет острого наконечника и винтовым резцам.
2. Вращаясь, бур выдает на поверхность выработанную породу в чистом виде или в виде шлама.
3. По мере заглубления шнек наращивается за счет дополнительных секций. Беспрерывное вращение производится до момента заглубления одной штанги.

По окончании работ конструкция разбирается и вынимается, а на ее место опускаются обсадные трубы, задача которых – не дать грунту осыпаться.

Угол атаки режущих элементов по отношению к грунту зависит от его плотности. Когда порода сыпучая, мягкая, угол колеблется от 30 до 60 градусов. Твердые грунты бурят шнеками, на которых винтовая лопасть закреплена под углом 90 градусов.

Преимущества и недостатки бурения шнековым буром

Данный метод бурения скважины обладает рядом достоинств, среди которых основными являются следующие:

1. Быстрота, с которой выполняются работы.
2. Непрерывность процесса, автоматическое извлечение отработанной породы.
3. Отсутствие необходимости применение других технологий выборки грунта.

При этом имеются и недостатки:

• Есть ограничение по глубине бурения.
• Для производства работ требуется применять специальные установки, обеспечивающие необходимое давление на бур в процессе вращения.

Размеры шнековых буров и особенности

Применение различных по диаметру буров обусловлено способностью перегреваться. В соответствии с габаритами бурового инструмента определяется быстрота вращения.

Технология шнекового бурения на воду предполагает, что:

1. Если диаметр бура до 20 см, то скорость вращения должна находиться в диапазоне 150-200 оборотов в минуту.
2. Для диаметра до 10 см, скорость вращения за минуту может быть больше. Предел – 500 оборотов за 60 сек.

Данное соотношение скорости и диаметра нужно учитывать на этапе проектирования буровой установки, если она собирается собственными руками. В интернете можно найти рекомендации о том, как правильно произвести монтаж.

Рекомендации

Независимо от метода бурения, оборудование должно иметь режущие кромки, которые способны противостоять механическому воздействию. Для этого долото и края винтового резца наплавляются твердосплавным металлом, и применять нужно именно этот инструмент. Вынуть шнек на поверхность при окончании работ нужно аккуратно.

Важно не потерять секции, не повредить бур и не спровоцировать обрушение стенок шурфа.

Только после этого устанавливаются обсадные трубы, которые могут быть металлическими или пластиковыми. При формировании обсадного трубопровода нужно обеспечить герметичность соединений. Если это стальные трубы, то лучше их сварить. ПНД имеют специальную резьбу, что упрощает задачу.

При подборе оснащения преимущество отдают пустотелым шнекам. Воздух способствует охлаждению. Если по каналу подавать воду, процедура облегчается за счет дополнительного размягчения грунта, что продлевает ресурс бура. Сухой грунт способствует быстрому износу рабочих граней.

Описанная технология подходит для самостоятельного применения, если речь идет о неглубоких скважинах. Когда это абиссинский колодец, проблем, скорее всего, не будет. Сложности начнутся, если требуется пробурить скважину на песок. Но если нужна артезианская вода, то бурение собственными силами практически невозможно, и придется нанимать бригаду специалистов и специализированную технику.

vodatyt.ru

Ответы на вопросы о мотобурах

Это зависит от диаметра шнека, категории грунта, используемых режущих ножей, типа используемых удлинителей. В стандартной комплектации, ЛЮБОЙ из наших мотобуров с установленным шнековым буром делает в грунте второй категории ( смотри раздел «Категории грунтов») максимальное отверстие указанное в технических характеристиках мотобура, на глубину 1 м.

Самое тяжелое в бурении на глубину больше одного метра , это поднять из отверстия на поверхность отработанную землю. Поэтому соблюдайте наши рекомендации при бурении:

Никогда не пытайтесь сделать отверстие за один проход , иначе Вы закопаете шнековый бур и не сможете его достать.

Сделайте отверстие на глубину один метр ( полная длина шнекового бура ). Углубляйтесь постепенно на глубину около 30-35 см, приподымайте бур из отверстия и включая вращение удаляйте с бура землю. После того , как отверстие на глубину один метр будет готово и очищено от земли, очистите от вырытой земли края отверстия, отсоедините шнековый бур от бензобура и опустите шнековый бур в выкопанное отверстие.

К шнековому буру подсоедините удлинитель, к удлинителю подсоедините мотобур и начинайте сверление на глубину больше метра. Для бурения на глубину больше 2 метров диаметрами от 250 мм, мы рекомендуем использовать шнековые удлинители , которые существенно облегчат Вашу работу и будут быстро поднимать выработанный грунт на поверхность.

Очистите шнековый бур от земли , присоедините удлинитель, опустите удлинитель со шнековым буром обратно в отверстие и подсоедините мотобур и продолжайте углубляться на следующую часть отверстия глубиной в 30-35 см. Продолжайте бурить этим методом , приподнимая буровой шнек с удлинителем из отверстия и поднимая землю, пока не достигните нужной глубины.

Для бурения на глубину больше 2 метров всегда используйте треногу и шнековые удлинители, которые могут поднимать выработанную землю на поверхность. Простые удлинители без реборды ( без спирали ) не смогут поднять землю на поверхность , а оператор никогда не поднимет мотобур со шнеком и удлинителем выше своего роста. Если Вы используете простой удлинитель без шнека, для облегчения работы пользуйтесь для подъема земли треногой с лебедкой.

При использовании треноги , всегда держите трос лебедки в натянутом состоянии, чтобы шнек не смог неожиданно забуриться в грунт. Чем больше глубина бурения, тем больше вес установленных шнеков и удлинителей , а также выработанной земли. Иногда этот все может быть больше веса оператора. Поэтому и нужна тренога , без которой оператор не сможет управлять мотобуром и не сможет поднимать шнеки и землю на поверхность.

motobur.ru
