Виды щитовой опалубки для заливки фундамента: изготовление щитов

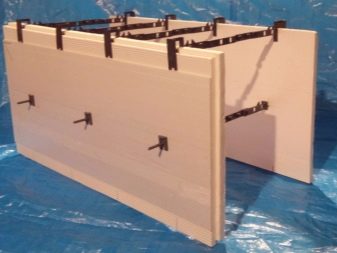

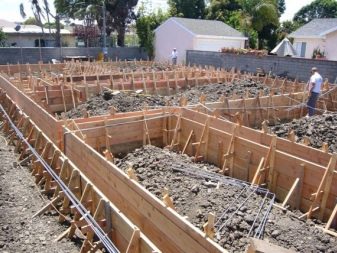

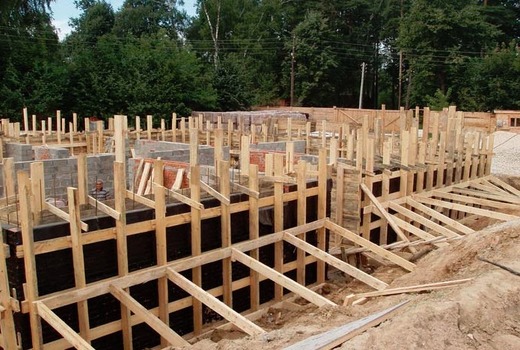

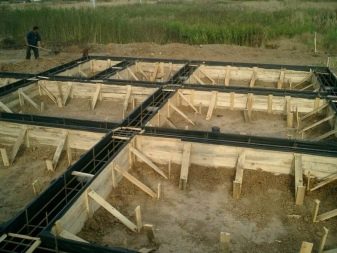

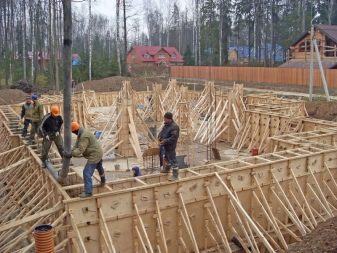

Изображение щитовой опалубки для фундамента. Ее можно купить, взять в аренду или изготовить из фанеры своими руками

Практически все существующие типы современных фундаментов возводятся с использованием опалубок. Они применяются не только для фиксации необходимой глубины и ширины фундамента, но и в некоторых случаях укрепляют конструкцию и дают ей дополнительную жесткость. Также она имеет практически идеально ровные внутреннюю и внешнюю поверхности, поэтому оптимально подходит для нанесения гидроизоляционных материалов. В частном строительстве нередко делают несъемную опалубку из дерева. А после заливки траншеи, использованное дерево выбрасывают.

Если планируется строительство сразу нескольких домов одной компанией или бригадой, то лучше покупать или брать в аренду специальные щитовые опалубки. Эта многоразовая продукция, устанавливается и монтируется в траншее и после заливки бетоном демонтируется. Затем щиты устанавливаются на новом строительном участке и процесс повторяется. Таким образом, при больших объемах заказов даже мелкощитовая опалубка для фундаментов будет эффективнее, чем постоянный монтаж и обустройство новой конструкции.

Элементы опалубки

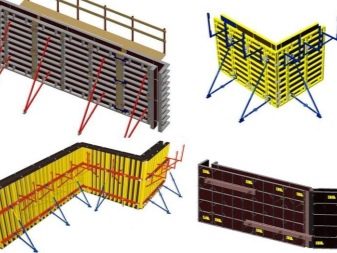

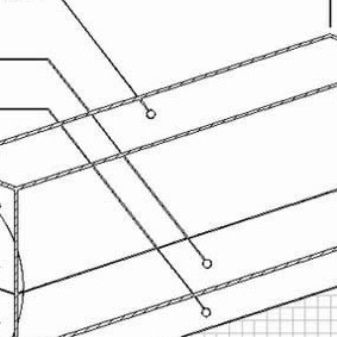

Схематическое отображение всех элементов и размеров щитовой конструкции основания

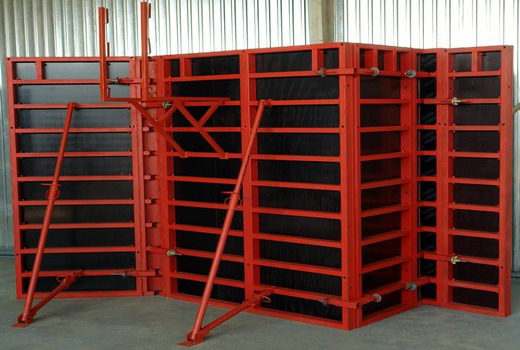

Это заводская щитовая конструкция, которая состоит из готовых квадратных или прямоугольных щитов и необходимых крепежных элементов для их соединения. Особенность конструкции в том, что с ее помощью можно сделать практически любой по внешнему виду фундамент, даже круглый или овальный. Мелкощитовая опалубка состоит:

  • щиты − основной элемент конструкций. Имеет идеально ровную поверхность, поэтому обеспечивает максимальную гладкость стен и оснований. Все щиты отличаются своими размерами и состоят из палубы и каркаса;
  • Крепежи − специальные зажимы, замки и винтовые соединения;
  • оборудование поддержки − внешние колышки и шарниры, которые удерживают щиты в ровном положении даже во время заливки бетоном.

Опалубка не способна выдержать огромную нагрузку жидкого бетона и температурные режимы его застывания, поэтому необходимо ее основательное закрепление.

Виды мелкощитовой опалубки и ее характеристики

Эскиз мелкощитовой стальной опалубки со всеми элементами для основания

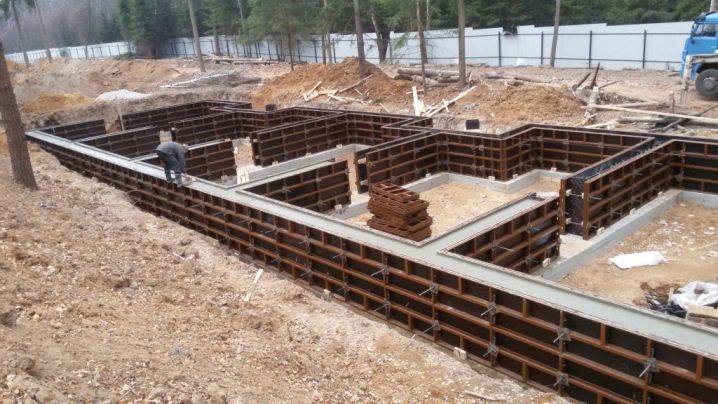

Мелкощитовая опалубка бывает съемной и несъемной. Современные конструкции несъемного типа часто делают из пенополистирола или аналогичных по свойствам материалов. Она сразу становится теплоизоляционным и гидроизоляционным покрытием, поэтому после высыхания основания, достаточно будет закрыть только стыки между плитами герметиком или монтажной пеной.

Съемная мелкощитовая опалубка бывает:

  1. Деревянная. Простая конструкция, небольшая масса изделий, простота в монтаже делают ее популярной среди частных застройщиков. Такая опалубка часто изготавливается самостоятельно, но есть у древесины и недостатки – ее редко применяют повторно, поверхность тяжело чистить от налипшего бетона. Но недостатки компенсируются низкой стоимостью.
  2. Стальная или алюминиевая опалубка. Отличается массивностью, относительно тяжелая, но при этом и прочная. Используется на больших объектах, где нужно достичь высокой прочности защитных конструкций фундамента. В частном строительстве не используется в связи с высокой стоимостью материалов. Алюминиевая опалубка более легкая, чем стальная, но она легко гнется под излишними нагрузками, поэтому для нее нужно использовать дополнительные системы поддержки. Это многоразовые изделия, их часто покупают только раз и затем сдают в аренду.
  3. Пластиковая опалубка. Это легкая конструкция различной толщины щитов, производится любых размеров и формы, поэтому с ее помощью можно залить даже круглые основания. Используется при строительстве высотных зданий, состоит из множества отдельных элементов, поэтому для дизайна фасадов подходит отлично. Но цена на пластиковую опалубку относительно высокая, что компенсируется легкостью конструкций и быстротой установки на строительной площадке.

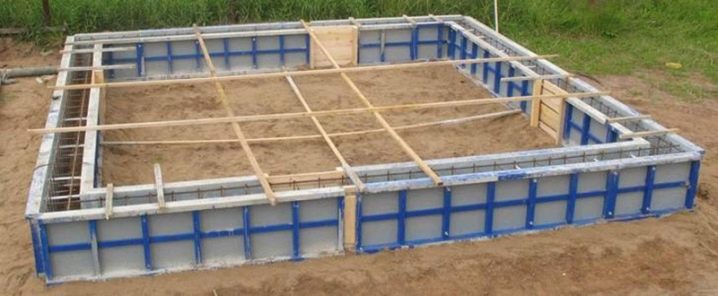

Современная съемная опалубка производится из различных по размерам щитов, бывает крупнощитовая и мелкощитовая. Комбинация двух вариантов позволяет одновременно возводить сразу несколько стен.

Сфера применения

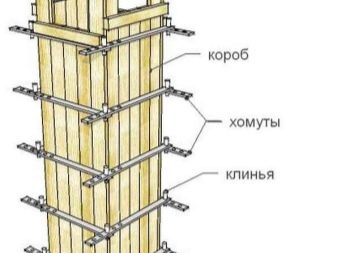

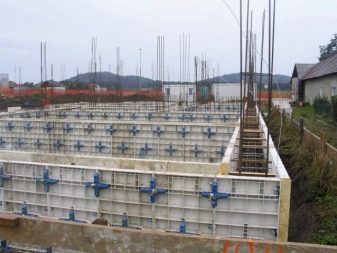

Фото щитовой конструкции для квадратных колонн

Особенность опалубочных систем в том, что они универсальны и могут использоваться при строительстве различных поверхностей. Поэтому в зависимости от назначения, опалубка бывает:

  1. Для колонн и столбов круглой формы, используется при строительстве круглых сооружений, различных башен и элеваторов для зерновых культур.
  2. Для перекрытий. Используется для возведения бетонных и железобетонных зданий различной высотности и назначения. Также может применяться для формирования оконных и дверных проемов, как внешняя несущая поверхность. Такая опалубка состоит из множества элементов, начиная от балок и панелей, заканчивая треногами и стойками, поэтому и стоит дорого.
  3. Для стен и фундаментов. Часто используется именно мелкощитовая опалубка, для ее установки не нужна строительная техника и установить ее можно за считаные часы.

Самостоятельное изготовление опалубки на стройплощадке

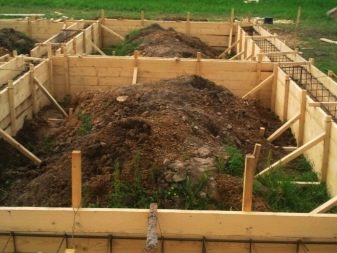

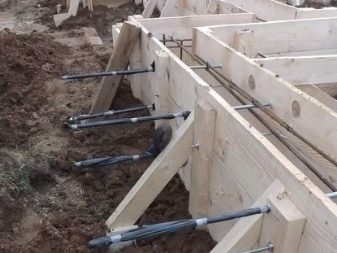

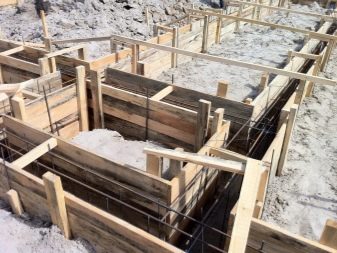

Фото изготовления щитовой конструкции из досок для основания

Самостоятельно несложно сделать деревянную мелкощитовую опалубку, причем часто так и делают многие частные застройщики. Для этого нужно подготовить:

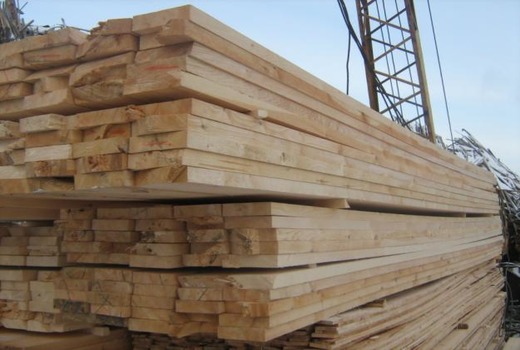

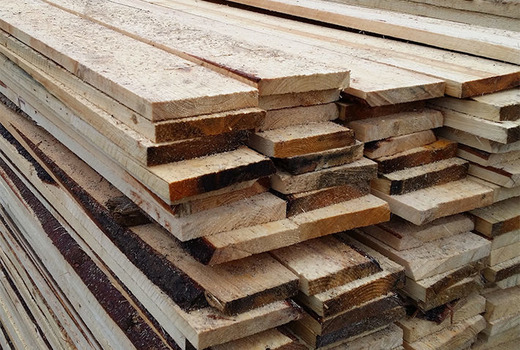

  • сухие бревна лиственницы или иной стойкой к влаге древесины;
  • картон или пленку;
  • обычный строительный степлер или забойный молоток;
  • брусья для соединения щитов;
  • крепежные элементы и зажимы.

Сначала нужно подготовить и нарезать доски на заданную длину, причем покупать их нужно толщиной не менее 1 см. Чем толще доска, тем прочнее она будет стоять, и меньше крепежных элементов придется использовать. Затем сбиваются щиты гвоздями шляпкой внутрь конструкции. Доска фиксируется с помощью брусьев, формируя перпендикулярные соединительные звенья. Чтобы обеспечить максимально ровную и гладкую поверхность щита, поверх древесины приклеивают толстую пленку или картон, и фиксируют степлером.

Как устанавливать конструкции?

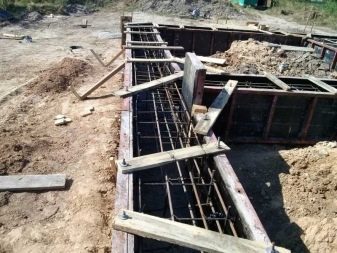

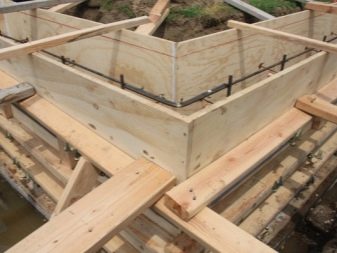

Этапы установки щитовой конструкции фундамента

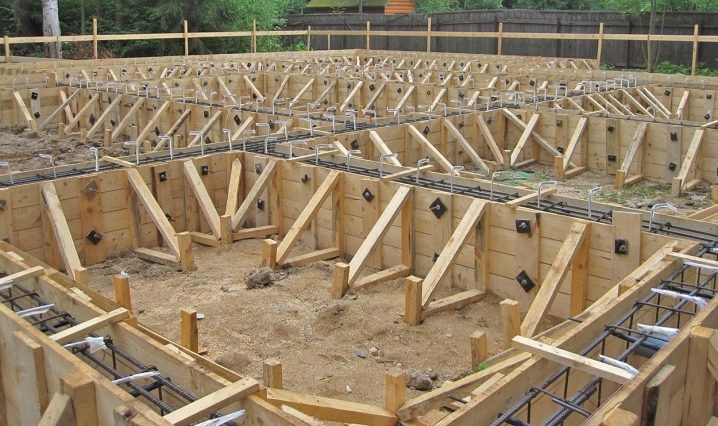

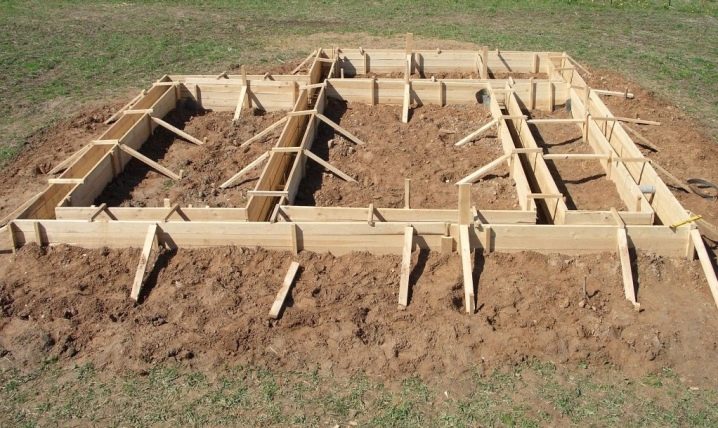

Как только будут готовы щиты, можно начинать возведение самой конструкции. Для возведения ленточного фундамента, щиты нужно установить по обеим сторонам траншеи с внешней и внутренней стороны, затем установить распорки между щитами внутри котлована. Дополнительно рекомендуется укрепить щиты с внешней стороны подпорками, где часто используются деревянные колья, которые загоняют в землю.

Если нужно построить широкий или высокий фундамент, тогда конструкцию лучше дополнить откосами. Один конец откоса упирают в землю, другой – в основание конструкции. Затем начинают возводить панели, их устанавливают вертикально и фиксируют проволокой. Демонтаж и разборка проводится только после полного застывания бетонного раствора. Затем древесину тщательно чистят, иногда выбрасывают пленку и ставят новую. После проведения очистительных работ, дерево можно применять повторно.

Установка других видов конструкций

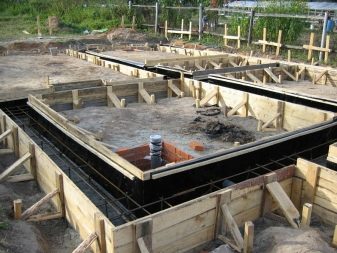

Фанера для изготовления щитовой конструкции основания

Иногда в качестве материала для опалубки используют ламинированную фанеру. Она часто применяется при возведении стен, так как образует идеально ровную поверхность. Для стягивания щитов между собой покупают трубы и проволоку, установив внутри распорку. Такую конструкцию затем легко демонтировать и перенести на другое место, а бетон на ламинированную поверхность не прилипает. Только нужно учесть, что вся проволока и трубы, которые были между щитами, остаются внутри стен.

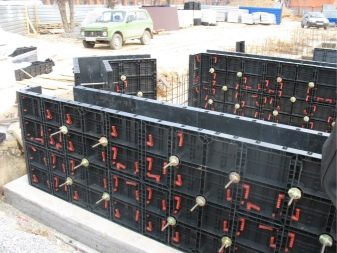

Заводскую пластиковую и стальную опалубку собирать можно прямо на строительной площадке. Важно четко следовать схеме сборки конструкций, все соединения делают с помощью болтов и зажимов. Это фактически полноценный конструктор, и справиться с ним может даже далекий от строительства человек.

Щитовая опалубка для фундамента, мелкощитовая: щиты для заливки


Конструктивные особенности щитовой опалубки для фундамента. Разновидности мелкощитовой конструкции и применение. Самостоятельное возведение щитов для заливки на стройплощадке.

Источник: fundamentclub.ru



[content-egg module=GdeSlon template=compare]

Металлические щиты для опалубки фундамента

Возведение опалубки для фундамента является неотъемлемой частью в строительстве любого здания. На сегодняшний день, существует несколько основных видов таких конструкций и одна из наиболее распространенных — это металлическая опалубочная система.

Преимущества

Стандартно, металлическая щитовая опалубка состоит из плоских или корытообразных щитов, угловых элементов, вставок, штырей и других соединительных элементов.

Щиты опалубки для фундамента соответствуют определенным требованиям — они прочные, жесткие и устойчивые.

  1. Хорошо держит заданную геометрическую форму;
  2. Быстровозводимая и легко съемная;
  3. Сцепление с бетоном минимально;
  4. Имеет возможность производить переналадку и укрупнительную сборку компании непосредственно на строительной площадке;
  5. Обеспечивает высокую надежность и точность фиксации закладных частей;
  6. Имеет высокие показатели оборачиваемости;
  7. Надежно воспринимает боковое давление, которое приходится на стенки конструкции от бетонной смеси;

Всем этим требованиям соответствует опалубка с металлическими щитами.

ГОСТы и сертификация

К металлическим щитам, а также к элементам их конструкции и крепления предъявляются особые требования, которые прописаны в соответствующих ГОСТах.

Металлические щиты, применяемые для опалубки фундамента не должным иметь заусениц, трещин и отклонений с глубиной больше 2 мм и в количестве от 3 и более штук на 1 м2. Сами щиты изготавливаются из стали. толщиной 2 — 6 мм. в соответствии с ГОСТ 14637-89; ГОСТ 16523-89; ГОСТ 380-88 из стали ВСТ3. Данные ГОСТы и требования касаются каркасов щитов и поддерживающих элементов, изготовленных из металла (фермы, рамы, стойки и так далее). Штыри и петли выполнены в соответствии с ГОСТом 380-88 из стали ВСт3пс или по ГОСТ 1050-88 из ст. 20.

Шарниры, втулки, замки, пальцы и другие детали, которые подвержены износу должны изготавливаться в соответствии с ГОСТ 1050-88 из ст.45 и выше с обязательной последующей термической обработкой.

  • Люфт в шарнирных соединениях металлической опалубки не должен быть более 1 мм;
  • К соединениям всех элементов опалубки (замки с различными видами запоров — эксцентриковый, винтовой и клиновый) также предъявляются требования по надежности и хорошему сопротивлению коррозии;
  • Размер щелей между стыками на соединениях должны быть менее 2 мм;

Учитывая, что наиболее трудоемким видом бетонных работ является монтаж и демонтаж опалубки, а стоимость ее составляет от 15 до 25 % от общей стоимости железобетона, то важную роль здесь играет снижение этих затрат. Этого можно добиться используя съемную опалубку из металлических щитов. Не смотря на более высокую стоимость, по сравнению с деревянными и пластиковыми щитами, металлическая опалубка имеет существенных преимуществ. Во-первых, гораздо большая оборачиваемость.

  • Для мелкощитовой металлической разборной переставной опалубки — составляет 200 оборотов;
  • Для крупнощитовой металлической разборной переставной опалубки — составляет 230 оборотов;

Таким образом, использование съемной металлической опалубки существенно снижает стоимость, а также понижает трудозатраты на ее изготовление. Если сравнивать опалубку для фундамента из металлических щитов с деревянной, то применение первой будет более эффективным, а с учетом более высокой оборачиваемости, становится еще и более выгодным. Как показывают расчеты, стоимость многоразового использования металлической опалубки по сравнению с деревянной дает экономия не менее 40%. А выбору лучше всего доверить высококвалифицированным специалистам, которые имеют большой опыт проведения подобных работ, которые могут предоставить всю необходимую информацию и помогут подобрать самый подходящий вариант отдельно для каждого клиента.

Металлические щиты для опалубки фундамента: купить, взять в аренду в Москве


Для того, чтобы купить или взять в аренду металлические щиты для опалубки фундамента, звоните на наш номер в Москве (499) 350-26-52, или отправьте заявку на нашу почту [email protected]. Наши специалисты ответят на все интересующие вас вопросы. Доставка по России и СНГ.

Источник: opalubkamaster.ru



[content-egg module=GdeSlon template=compare]

Щиты для опалубки

Современное строительство не возможно представить без использования опалубочных систем. С их помощью возводятся стены, колонны, перекрытия и даже тоннели.

Наиболее трудоемким в строительстве можно назвать заливку фундамента. Процесс это длительный и зачастую занимает до половины срока постройки самого дома. Особенно это актуально для быстровозводимых домов – даже заливка свайно-ленточного фундамента займет две-три недели – столько же, сколько возведение стен. Однако надежный фундамент – залог надежности всей постройки.

В обустройстве фундамента важную роль играет опалубка – вспомогательная конструкция, обеспечивающая придание бетонной конструкции необходимой формы и предусмотренных проектом размеров фундамента. При этом опалубка должна выдержать давление на нее массы бетона и не потерять форму.

Разновидности опалубки

В первую очередь опалубка делится на съемную и несъемную. Несъемная опалубка представляет собой конструкцию, которая остается на месте заливки фундамента и будет составлять с ним единое целое. Наиболее часто применяется при монолитном строительстве из бетона.

Съемная опалубка – разборная конструкция, которая удаляется после отвердения бетона или железобетона. Отдельные элементы разборной опалубки называются щитами и соединяются в единое ело различными способами – в зависимости от материала изготовления.

Разнообразие материалов для изготовления щитов для опалубки

Наиболее часто в современном строительстве используются такие материалы для изготовления опалубки различных форм и размеров:

  • Дерево. Материал, распространенный в силу своей доступности. Для изготовления деревянной опалубки применяют доски различной толщины, соединенные между собой в щиты. Возможно также применение фанеры, пропитанной составами, повышающими ее устойчивость к влаге. Щиты, изготовленные из фанеры, дают отличное качество получаемой поверхности в силу отсутствия швов.
  • Металл. Щиты для опалубки изготавливаются из стали или алюминия, отличаются повышенной прочностью и удобством монтажа. Поверхность готовых бетонных конструкций отличается высоким качеством, кроме того, металлические щиты возможно использовать большое количество раз.
  • Железобетон. Отличаются повышенной прочностью и используются в изготовлении сложных гидротехнических конструкций: опор для мостов, набережных, подпор для стен. Во избежание сцепления щитов для опалубки фундамента с бетоном их покрывают специальными смазками.
  • Тканевая или резиновая опалубка используется для создания бетонных конструкций любой формы – арок, куполов, сводов, пролетов. Резиновая оболочка такой опалубки надувается до необходимых размеров и формы, после чего на армировочную ткань наносится тонкий слой бетона. По его затвердении опалубка удаляется и наносится необходимый слой бетона с армировкой.
  • Пластмасса. Один из самых удачных и удобных в применении видов щитов для опалубки. Изготовленные промышленным способом, стандартный размер 1210х605 мм, пластмассовые щиты легко собираются в конструкцию любой формы, при этом износостойки и удобны в перевозке и монтаже.

Зная необходимый объем работ и проектные величины, можно без труда подобрать щиты для опалубки как из различного материала, так и любого размера.

Размер щитов может быть различным, однако согласно существующим стандартам, наиболее распространенными для пластмассовых щитов является 600*300 мм, для металлических – такой диапазон гораздо шире. Металлические щиты удобнее применять в местах, где необходима отливка больших бетонных пролетов, например, ленточных фундаментов, поскольку длина стандартного щита может составлять до 3,3 метров, при ширине от 0,2 до 2,4 метра. Это позволяет собрать конструкцию любой длины и необходимой высоты.

Сборка щитов опалубки производится в зависимости от материала их изготовления – деревянная опалубка сбивается из щитов на месте строительства, причем в дополнение к готовым щитам (используется доска толщиной до 50 мм), набивается до необходимой высоты отдельными досками. Жесткость опалубки в таком случае обеспечивают поперечные армировочные перекладины.

Применение металлических или пластмассовых щитов для опалубки фундамента или цельнолитой бетонной стены существенно ускоряет процесс строительства. Учитывая унифицированность щитов, для создания готовой конструкции щиты крепятся между собой специальными ключами различных систем, поперечная же жесткость опалубке придается винтовыми стяжками или талрепами.

  • Щиты для опалубки


    Щиты для опалубки Современное строительство не возможно представить без использования опалубочных систем. С их помощью возводятся стены, колонны, перекрытия и даже тоннели. Наиболее трудоемким

    Источник: opalubka-expert.ru





[content-egg module=GdeSlon template=compare]

Щиты для опалубки

Чтобы бетон, застывая, образовал ровные, геометрически правильные стены здания, необходима надежная опалубка. Любую строительную опалубку можно создать из набора универсальных щитов, из которых собирается конструкция необходимой формы и размера.

Основа каждого щита – его каркас. Наиболее распространены конструкции из металлического и алюминиевого профилей: специального, формирующего периметр каркаса и прямоугольного, образующего жесткие ребра. В зависимости от формы и назначения щиты строительной опалубки делятся на угловые, шарнирные, многоцелевые, универсальные и щиты колонн.

Специальный профиль, образующий периметр щита, имеет специальные отверстия для стяжки. Чтобы соединения щитов были полностью надежны, отверстия усилены вставками – коническими или цилиндрическими. В ребрах каркаса предусмотрены отверстия для крепления подмостей и подкосов.

Специальный профиль имеет сложное сечение. Торец фанеры защищен от случайных повреждений выступающей гранью. Во время строительства этот выступ оставляет небольшую бороздку на бетонной стене. Однако заделать ее в ходе отделочных работ намного проще, чем срубать выступы, образующиеся, если стены заливают, устанавливая распалубку. Перемычка в специальном профиле позволяет ему выдерживать существенные нагрузки в процессе монтажа строительной опалубки из крупноразмерных панелей или при установке замка для соединения щитов ударным способом.

Наиболее распространенный и востребованный тип щитов – линейные. Они представляют собой элементы модульной конструкции, они универсальны, взаимозаменяемы, быстро и удобно соединяются замками, что позволяет стыковать их по любым торцам, как в вертикальном, так и горизонтальном положении.

Помимо щитов при возведении опалубки используются палубы, изготовленные из ламинированной березовой фанеры большого формата, толщиной не менее 18 мм. Для защиты от влаги торцы палубы заделаны герметиком. По желанию заказчика палубы могут быть изготовлены из специально адаптированной для бетонных работ фанеры ISOPLYFORM – она имеет наружное пластиковой покрытие. Данный материал, отличающийся повышенной влагостойкостью, адгезию к бетону ниже, а обрабатывается проще и с меньшим количеством брака. Оборачиваемость такой фанеры может достигать 250 циклов, при этом качество бетонной поверхности остается неизменно высоким.

Щиты угловые

Щиты линейные

Щиты для опалубки


Алюминиевые конструкции, используемые при опалубке в строительстве, в частности – щиты, вы найдете на этой странице.

Источник: www.kramos.ru



[content-egg module=GdeSlon template=compare]

Щиты для опалубки

Анализируя опалубку, стоит акцентировать внимание на щитах, ведь именно они играют основную роль в формировании идеально ровных поверхностей монолитных строений.

Итак, щиты могут иметь различные размеры, использоваться при формировании фундамента, перекрытий и стен, собираться в крупные панели с помощью замков (по длине и ширине), отличаться типом, элементами и материалом конструкции. Несмотря на множество различий все виды щитов оснащены отверстиями для стяжных болтов, усиленными ребрами жесткости (допустимое давление бетонной смеси – 8 тонн/м 2 ), креплениями подмостей при бетонировании. отверстиями для навески кронштейнов и установки опор.

При выполнении линейной опалубки самыми распространенными и востребованными считаются крупнощитовая и мелкощитовая опалубки. Основное отличие которых состоит в размере щита, что можно отнести и к преимуществам и недостаткам. Небольшие размеры щита позволяют выполнять монтаж опалубки без привлечения громоздкой грузоподъемной техники, достаточно двух-трех человек. Из небольших щитов можно формировать конструкции практически любой геометрической формы. К минусам мелкощитовой опалубки можно отнести минимум времени и человекоресурсов при сборке. Размеры крупнощитовой опалубки позволяют формировать монолитные строения, перекрытия и фундамент площадью от 3м 2 до 50м 2 за один цикл заливки бетона. Из минусов следует выделить тяжеловесность конструкции и обязательное использование грузоподъемной техники при выполнении монтажных или демонтажных работ.

Существуют определенные стандарты для всех производителей опалубки по ГОСТу и ISO:

  • при однорядной опалубке несущая способность каждого щита должна быть не менее 80кН/м 2 ;
  • при давлении бетона (нагрузках) прогиб щита не должен превышать 1/400 площади;
  • оборачиваемость каркаса — более 300 циклов;
  • оборачиваемость палубы — не менее 100 циклов с каждой стороны;
  • быстрая взаимозаменяемость элементов конструкции.

Как правило, щиты опалубки бываю следующих видов:

  • Линейные. Основное назначение щитов – устройство односторонней или двухсторонней опалубки для заливки бетоном стен. Наиболее эффективны в случае отсутствия перемычек и проемов на прямолинейных участках. Линейные щиты можно комбинировать с шарнирными или универсальными щитами.
  • Универсальные. Благодаря разнообразию размеров щитов и универсальным креплениям их активно применяют при формировании прямоугольных колонн (с сечением 20-90см), возведении фундамента и стен. В случае необходимости щиты можно применять при заливке перекрытий с толщиной не более 30см.
  • Шарнирные. Данный тип щитов достаточно эффективен при формировании непрямых углов. Возможно воплощение любых сложных архитектурных проектов как внутри здания, так и снаружи.

По характеру использования практически все производители предлагают универсальные щиты, которые можно устанавливать, как вертикально, так и горизонтально. Наиболее распространенные размеры:

  • высота – 135см, 270см, 285см, 300см, 330см;
  • ширина – 20см, 30см, 40см, 45смм, 50см, 55см, 60см, 70см, 75см, 90см, 100см, 135см.

В зависимости от потребностей и технологических предписаний для каждого вида работ можно подобрать щиты, соответствующие по функциональному назначению и необходимого размера.

Щиты для опалубки — название, виды и применение щитов для опалубки


Назначение и виды щитов для опалубки. Линейные, универсальные, шарнирные щиты для опалубки

Источник: arenda.org.ru



[content-egg module=GdeSlon template=compare]

Щитовая опалубка для фундамента, мелкощитовая: щиты для заливки

Изображение щитовой опалубки для фундамента Изображение щитовой опалубки для фундамента. Ее можно купить, взять в аренду или изготовить из фанеры своими руками

Практически все существующие типы современных фундаментов возводятся с использованием опалубок. Они применяются не только для фиксации необходимой глубины и ширины фундамента, но и в некоторых случаях укрепляют конструкцию и дают ей дополнительную жесткость. Также она имеет практически идеально ровные внутреннюю и внешнюю поверхности, поэтому оптимально подходит для нанесения гидроизоляционных материалов. В частном строительстве нередко делают несъемную опалубку из дерева. А после заливки траншеи, использованное дерево выбрасывают.

Если планируется строительство сразу нескольких домов одной компанией или бригадой, то лучше покупать или брать в аренду специальные щитовые опалубки. Эта многоразовая продукция, устанавливается и монтируется в траншее и после заливки бетоном демонтируется. Затем щиты устанавливаются на новом строительном участке и процесс повторяется. Таким образом, при больших объемах заказов даже мелкощитовая опалубка для фундаментов будет эффективнее, чем постоянный монтаж и обустройство новой конструкции.

Элементы опалубки

Схематическое отображение всех элементов и размеров щитовой опалубки основанияСхематическое отображение всех элементов и размеров щитовой конструкции основания

Это заводская щитовая конструкция, которая состоит из готовых квадратных или прямоугольных щитов и необходимых крепежных элементов для их соединения. Особенность конструкции в том, что с ее помощью можно сделать практически любой по внешнему виду фундамент, даже круглый или овальный. Мелкощитовая опалубка состоит:

  • щиты − основной элемент конструкций. Имеет идеально ровную поверхность, поэтому обеспечивает максимальную гладкость стен и оснований. Все щиты отличаются своими размерами и состоят из палубы и каркаса;
  • Крепежи − специальные зажимы, замки и винтовые соединения;
  • оборудование поддержки − внешние колышки и шарниры, которые удерживают щиты в ровном положении даже во время заливки бетоном.

Опалубка не способна выдержать огромную нагрузку жидкого бетона и температурные режимы его застывания, поэтому необходимо ее основательное закрепление.

Виды мелкощитовой опалубки и ее характеристики

Эскиз мелкощитовой стальной опалубки со всеми элементами для основанияЭскиз мелкощитовой стальной опалубки со всеми элементами для основания

Мелкощитовая опалубка бывает съемной и несъемной. Современные конструкции несъемного типа часто делают из пенополистирола или аналогичных по свойствам материалов. Она сразу становится теплоизоляционным и гидроизоляционным покрытием, поэтому после высыхания основания, достаточно будет закрыть только стыки между плитами герметиком или монтажной пеной.

Съемная мелкощитовая опалубка бывает:

  1. Деревянная. Простая конструкция, небольшая масса изделий, простота в монтаже делают ее популярной среди частных застройщиков. Такая опалубка часто изготавливается самостоятельно, но есть у древесины и недостатки – ее редко применяют повторно, поверхность тяжело чистить от налипшего бетона. Но недостатки компенсируются низкой стоимостью.
  2. Стальная или алюминиевая опалубка. Отличается массивностью, относительно тяжелая, но при этом и прочная. Используется на больших объектах, где нужно достичь высокой прочности защитных конструкций фундамента. В частном строительстве не используется в связи с высокой стоимостью материалов. Алюминиевая опалубка более легкая, чем стальная, но она легко гнется под излишними нагрузками, поэтому для нее нужно использовать дополнительные системы поддержки. Это многоразовые изделия, их часто покупают только раз и затем сдают в аренду.
  3. Пластиковая опалубка. Это легкая конструкция различной толщины щитов, производится любых размеров и формы, поэтому с ее помощью можно залить даже круглые основания. Используется при строительстве высотных зданий, состоит из множества отдельных элементов, поэтому для дизайна фасадов подходит отлично. Но цена на пластиковую опалубку относительно высокая, что компенсируется легкостью конструкций и быстротой установки на строительной площадке.

Современная съемная опалубка производится из различных по размерам щитов, бывает крупнощитовая и мелкощитовая. Комбинация двух вариантов позволяет одновременно возводить сразу несколько стен.

Сфера применения

Щитовая опалубка для квадратных колоннФото щитовой конструкции для квадратных колонн

Особенность опалубочных систем в том, что они универсальны и могут использоваться при строительстве различных поверхностей. Поэтому в зависимости от назначения, опалубка бывает:

  1. Для колонн и столбов круглой формы, используется при строительстве круглых сооружений, различных башен и элеваторов для зерновых культур.
  2. Для перекрытий. Используется для возведения бетонных и железобетонных зданий различной высотности и назначения. Также может применяться для формирования оконных и дверных проемов, как внешняя несущая поверхность. Такая опалубка состоит из множества элементов, начиная от балок и панелей, заканчивая треногами и стойками, поэтому и стоит дорого.
  3. Для стен и фундаментов. Часто используется именно мелкощитовая опалубка, для ее установки не нужна строительная техника и установить ее можно за считаные часы.

Самостоятельное изготовление опалубки на стройплощадке

Изготовление щитовой опалубки из досок для основанияФото изготовления щитовой конструкции из досок для основания

Самостоятельно несложно сделать деревянную мелкощитовую опалубку, причем часто так и делают многие частные застройщики. Для этого нужно подготовить:

  • сухие бревна лиственницы или иной стойкой к влаге древесины;
  • картон или пленку;
  • обычный строительный степлер или забойный молоток;
  • брусья для соединения щитов;
  • крепежные элементы и зажимы.

Сначала нужно подготовить и нарезать доски на заданную длину, причем покупать их нужно толщиной не менее 1 см. Чем толще доска, тем прочнее она будет стоять, и меньше крепежных элементов придется использовать. Затем сбиваются щиты гвоздями шляпкой внутрь конструкции. Доска фиксируется с помощью брусьев, формируя перпендикулярные соединительные звенья. Чтобы обеспечить максимально ровную и гладкую поверхность щита, поверх древесины приклеивают толстую пленку или картон, и фиксируют степлером.

Как устанавливать конструкции?

Этапы установки щитовой опалубки фундаментаЭтапы установки щитовой конструкции фундамента

Как только будут готовы щиты, можно начинать возведение самой конструкции. Для возведения ленточного фундамента, щиты нужно установить по обеим сторонам траншеи с внешней и внутренней стороны, затем установить распорки между щитами внутри котлована. Дополнительно рекомендуется укрепить щиты с внешней стороны подпорками, где часто используются деревянные колья, которые загоняют в землю.

Если нужно построить широкий или высокий фундамент, тогда конструкцию лучше дополнить откосами. Один конец откоса упирают в землю, другой – в основание конструкции. Затем начинают возводить панели, их устанавливают вертикально и фиксируют проволокой. Демонтаж и разборка проводится только после полного застывания бетонного раствора. Затем древесину тщательно чистят, иногда выбрасывают пленку и ставят новую. После проведения очистительных работ, дерево можно применять повторно.

Видео о многоразовой опалубке

Установка других видов конструкций

Фанера для изготовления щитовой опалубки основанияФанера для изготовления щитовой конструкции основания

Иногда в качестве материала для опалубки используют ламинированную фанеру. Она часто применяется при возведении стен, так как образует идеально ровную поверхность. Для стягивания щитов между собой покупают трубы и проволоку, установив внутри распорку. Такую конструкцию затем легко демонтировать и перенести на другое место, а бетон на ламинированную поверхность не прилипает. Только нужно учесть, что вся проволока и трубы, которые были между щитами, остаются внутри стен.

Заводскую пластиковую и стальную опалубку собирать можно прямо на строительной площадке. Важно четко следовать схеме сборки конструкций, все соединения делают с помощью болтов и зажимов. Это фактически полноценный конструктор, и справиться с ним может даже далекий от строительства человек.

Видео

Щитовая опалубка: для дома, фундамента, стен

Сборные конструкции, не так давно использовавшиеся в строительной сфере, отличались высокими ценами и недостаточной степенью надежности. Это стало причиной того, что в наше время получили популярность стены и фундаментные основания, возводимые монолитным методом. Используемый бетон ускорил рабочий процесс, позволил возводить сооружения различных форм с соблюдением проектных заданий. В решении данных вопросов помогает щитовая опалубка, представляющая временные формы и изготавливающаяся из различных материалов. Конструкция заливается бетонным раствором, обеспечивает его застывание и получение требуемых внешних данных.

Щитовая опалубка, представляющая временные формы

Области применения

Главной особенностью опалубочной конструкции является ее универсальность и возможность применения для строительства любых поверхностей.

Исходя из своих предназначений, системы разделяют на несколько направлений:

  • для устройства колонн и круглых столбов. Щиты такой опалубки применяются для возведения башен и элеваторных зерновых хранилищ;
  • для заливки перекрытий. Конструкциями пользуются при строительстве железобетонных объектов различного предназначения и высотности. Кроме этого, система применяется в качестве внешней несущей поверхности при формировании проемов для оконных и дверных блоков. В такой опалубочной конструкции имеется большое количество элементов, что и определяет ее высокую стоимость;
  • для бетонирования стен и фундаментных оснований. В большинстве случаев пользуются мелкощитовой конструкцией, так как ее монтаж не подразумевает привлечение грузоподъемных механизмов, а все работы выполняются своими руками в течение нескольких часов.

Применение для бетонирования стен и фундаментных оснований

Виды каркаса

Конструктивные отличия разделяют опалубочные системы на следующие виды:

  • мелкощитовая разборно-переставная. Вес отдельных элементов варьируются в пределах пятидесяти килограмм. Система считается универсальной и достаточно востребованной, применяется при устройстве конструкций, располагающихся вертикально, горизонтально, под наклонным углом;
  • крупнощитовая опалубка – незаменима при обустройстве стен и оснований из монолита;
  • блочные – используются под фундаменты, состоящие из определенных элементов;
  • подъемно-переставные. С их помощью бетонируются конструкции, отличающиеся переменностью сечения;
  • тоннельные. Палубы таких систем бывают прямыми и криволинейными, фиксируются по объемному каркасу и перемещаются горизонтально. Их монтируют под заливку резервуаров, туннельных проходов, бетонных водопроводных каналов;
  • объемно-переставные. Разновидность блочной системы, после монтажа отличается сечением в виде буквы «П». Применяют для устройства перекрытий и наружных стен;
  • пневматические. С их помощью создаются криволинейные конструкции. Такая система твердой палубы не имеет, рабочие поверхности выполняются из резинового материала или ткани, формы поддерживаются за счет нагнетенного внутрь воздуха;
  • скользящие. Оснащаются домкратами и другими приспособлениями, чтобы гладкие щиты было удобно перемещать вертикально. Применение такой системы позволяет после затвердевания бетона не демонтировать опалубочную конструкцию, а просто передвигать ее вверх, создавая единые монолиты, достигающие сорокаметровой высоты.

Каждый из названных видов отличается точными размерами, выдерживает создаваемое бетонным раствором давление, своей герметичностью создает необходимые условия для его застывания.

Крепежные элементы и опорные стойки отличаются надежностью и помогают фиксировать опалубочные щиты без нарушений проекта. Многие системы являются универсальными, размеры и формы конструкций можно легко изменять.

Разновидности по материалу

В зависимости от материалов, используемых при изготовлении каркасов и палуб, опалубочные системы делятся на четыре вида.

Деревянная

В самостоятельном исполнении она состоит из досок. Для изготовления в промышленных условиях применяют чаще всего многослойные фанерные листы с ламинированным покрытием. Составными частями деревянной щитовой опалубки являются стальная рама, фанера и комплектующие элементы. К числу достоинств можно отнести отличную ремонтопригодность с небольшими финансовыми затратами. Минусом является регулярное обслуживание системы, главной причиной которого считается нарушение целостности защитных покрытий на торцевых участках щитов. Такие повреждения происходят в большинстве случаев во время установки или разборки опалубочной системы. Если состояние щитов не отслеживать, фанера напитается влагой, покоробится и расслоится.

Многослойные фанерные листы

Металлическая

Опалубка щитовая стальная представляет собой надежную систему для заливки фундаментных оснований. Конструктивно металлическая щитовая опалубка состоит из каркасной основы, обшитой листовой сталью. Имеется несколько модификаций. С целью усиления щитов довольно часто в обшивке встроены пластиковые или фанерные листы. Опалубка щитовая, изготовленная из металла, отличается повышенным показателем прочности, с трудом поддается деформационным процессам. Поверхность щитов защищена от проявлений коррозии оцинкованным покрытием, напылением порошковой краской. Отмечается продолжительный эксплуатационный период. Системы применяются в крупномасштабном строительстве, аренда для частных застройщиков является нецелесообразной, так как при заливке фундамента можно использовать для опалубки более легкие щиты.

Пластиковая

Сегодня ей пользуются при строительстве малоэтажных объектов. Главными особенностями являются небольшие габариты щита (120 на 60 см) и легкий вес. Монтажные работы выполняются быстро, потому что в конструкции предусмотрены специальные фиксаторы, скрепляющие щиты. Внутренняя поверхность опалубки гладкая, что позволяет не применять смазочные составы, защищающие пластик от сцепки с бетонной массой. Щиты после демонтажа быстро очищаются от остатков бетона. В комплект дополнительно входят телескопические стойки, что позволяет собирать опалубочную конструкцию на трехметровой высоте, чтобы залить перекрытие. Количество применений системы достигает ста циклов, стоимость опалубки приемлемая.

Алюминиевая

Этой разновидностью пользуются редко. При больших размерах щитовой алюминиевой опалубки отмечается ее небольшой вес и отличная устойчивость к воздействию влаги. Основной недостаток – система быстро поддается деформированию, так что для монтажа габаритных сооружений с заливкой тяжелых бетонных растворов ее лучше не применять. Негативный момент усугубляется отсутствием возможности проведения ремонтных работ, так как вернуть первоначальные формы алюминиевым элементам практически нереально. Чаще всего алюминиевую систему используют под строительство вертикальных элементов с небольшими сечениями – колонн, фундаментных столбов, небольших монолитных лент.

Алюминиевая щитовая опалубка

Составные элементы

Опалубочные конструкции в заводском исполнении состоят из стандартных щитов квадратной либо прямоугольной формы и крепежных элементов, необходимых для сборки систем:

  • щиты, состоящие из каркаса и палубы, являются основным элементом. Отличаются ровной поверхностью, придающей стенам и основаниям гладкость. Размеры щитов стеновой опалубки бывают разными;
  • крепеж. В него входят зажимы, замковые устройства и соединения винтового типа;
  • оснащение для поддержки. Шарниры и колышки, фиксирующие щиты в нужном положении;
  • опорные стойки и иное оснащение для придания опалубке устойчивости при воздействии нагрузочных усилий от залитого бетона.

Чтобы конструкция выдержала бетонную массу, ее необходимо надежно закрепить.

Расчет опалубки

Заливая монолитную конструкцию, необходимо точно определить потребность материалов для изготовления щитов.

Потребность материалов для изготовления щитов

Для фундаментного основания:

  • уточняется длина периметра объекта;
  • определяется высота основания, учитываются припуски;
  • толщина пиломатериала определяется проектом либо выбирается с учетом предстоящих работ. Как правило, используют обрезную доску 2.5 – 3.0 см.

Длина объекта умножается на два (щиты выставляются друг напротив друга), результат умножаем на высоту и на толщину материала. В результате получим объем пиломатериала, необходимого для изготовления линейных щитов опалубки. Кроме этого, придется подготовить бруски на распорки и подкосы.

Для перекрытий:

  • определяем высоту помещения, проектную толщину перекрытия;
  • уточняем площадь помещения. Расход телескопических опор устанавливается по одной на каждый квадратный метр. Потребуется такое же количество треног;
  • пиломатериал определяется из расчета 3.5 метра погонных на каждый заливаемый квадрат;
  • фанерные листы готовятся в соответствии с площадью перекрытия

Заливка стен:

  • определяется площадь конструкции с учетом припусков;
  • расчет ведется, как для устройства фундамента.

Во всех случаях рекомендуется заготавливать пиломатериал с определенным запасом.

Следует заметить, что щиты для опалубки являются элементами универсальными и могут использоваться для заливки любого сооружения. Отличное решение – использовать щиты опалубки ПСК-Дельта.

Этапы монтажа

Подготовив щиты, разрешается устанавливать опалубочную конструкцию. Если предстоит залить фундаментную основу ленточного типа, щиты выставляются с двух сторон траншеи, фиксируются распорками внутри и дополнительно укрепляются подпорными элементами снаружи.

Для строительства широкого основания конструкция дополняется откосами, которые одним концом упираются в грунт, вторым – поддерживают основание. После этого возводятся панели, устанавливаемые вертикально и фиксирующиеся проволокой.

Конструкция дополняется откосами

Часто при изготовлении опалубки пользуются ламинированными фанерными листами, образующими гладкую поверхность. Щиты стягиваются с помощью труб и проволоки.

Заводские конструкции из пластика или металла собираются непосредственно на площадке для строительства. Необходимо строго выдерживать рекомендации по установке, соединяя щиты зажимными механизмами и болтами. Такая крупнощитовая опалубка – это своеобразный конструктор, от правильной сборки которого зависит качество железобетонного монолита.

Самостоятельное изготовление

Изготовители прилагают сертификат качества на опалубку щитовую. В этом случае в надежности конструкции можно не сомневаться.

Но если вам предстоят небольшие объемы работ, то систему вполне можно изготовить самостоятельно, чтобы не тратить деньги на приобретение или аренду.

Щитовая опалубка своими руками

Потребуются:

  • древесина, отличающаяся устойчивостью к воздействию влажной среды;
  • полиэтилен либо картон;
  • строительный степлер;
  • бруски для соединения щитов;
  • крепеж и зажимы.

Готовим и нарезаем по размерам доски, сбиваем щиты. Для придания внутренней поверхности ровности на доски натягивается пленка, либо крепится картонный материал.

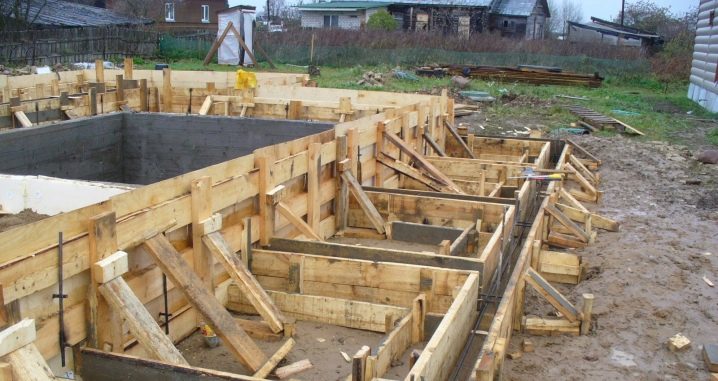

Доска для опалубки: размеры, толщина, изготовление, установка

С помощью опалубочных конструкций выполняются заливки бетонными растворами. Их применяют при возведении фундаментных оснований различных типов, сооружений и колонн. Состоят конструкции из щитов и креплений, изготовленных из пластикового картонного, металлического материалов или из древесины. Последний вариант пользуется доступностью не только в частном строительстве, но и при обустройстве объектов промышленного назначения. Доска для опалубки полностью должна отвечать установленным стандартам и иметь достаточную толщину, способную выдерживать нагрузочные усилия, не подвергаясь деформированию. Удачно подготовленные щиты из древесины используются для бетонирования многократно, легко собираются и разбираются.

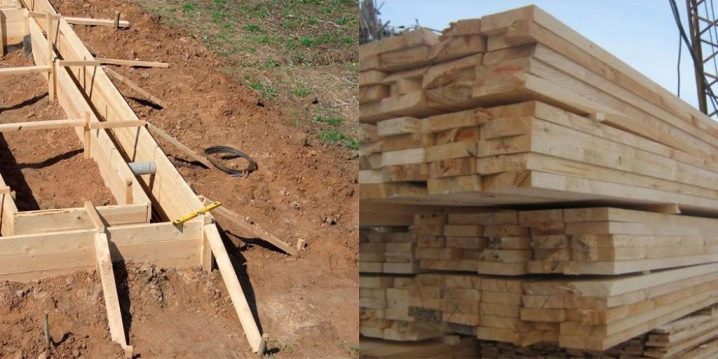

Доски для опалубки

Выбор породы дерева для опалубки

Итак, какую доску использовать для опалубки?

Доски обрезные, из которых планируется устройство опалубочных щитов, должны отличаться определенной степенью твердости – мягкая древесина во время заливания смеси способна растрескаться.

Лиственные породы использовать не рекомендуется. Для подготовки щитов подходят елка, сосна или пихта. Немаловажно подобрать подходящую породу, когда в планах есть неоднократное применение опалубочных щитов.

Под изготовление мелкощитовых опалубочных систем разрешается использовать древесный материал любой породы. В отношении сорта, то под многоразовые комплекты необходимо отбирать второсортный материал, не ниже. В остальных случаях на опалубку разрешается использовать все, что имеется в наличии.

Оптимальные размеры и влажность доски

При выборе доски для опалубки фундамента особое внимание уделяется ее толщине. Длина выбирается с учетом протяженности фундаментной канавы, необходимо также предусмотреть, чтобы во время установки щитов они несколько выступали за предполагаемые границы заливаемой фундаментной основы.

Дерево для досок

Размеры доски по толщине должны быть оптимальными для эффективного противостояния нагрузке, создаваемой залитым бетонным раствором. Строители советуют применять доски, толщина которых составляет 2.5 – 5.0 см. Разрешается применять и более толстые доски, так как вероятность их разрушений ничтожно мала.

В отношении оптимального размера ширины доски для опалубки фундамента выбирают пятнадцатисантиметровый параметр.

Отметим, что опускается применять и более широкие материалы. В соответствии с ГОСТом по показателю влажности выбирают доску, уровень содержания воды в которой достигает двадцати пяти процентов и более. Такое решение объясняется определенными факторами:

  • с таким содержанием влажности доска опалубки ленточного фундамента цементным молочком не пропитывается, к повторному применению остается вполне пригодной;
  • бетонный состав полностью сохраняет свой показатель прочности, так как в первую очередь древесина впитывает именно скрепляющие компоненты.

Установка опалубки из доски

Какая доска нужна, мы определились. Теперь разберемся с порядком расчетов и выполнением монтажных работ.

Чтобы начать изготовление опалубочных щитов из доски своими руками, необходимо выполнить предварительные подсчеты на потребность в материале, чтоб не расходовать лишние финансовые средства и не докупать дополнительно недостающее количество во время выполнения работ.

Потребность определяется следующим образом:

  • сначала определяют общую длину фундаментной ленты, высоту основания;
  • изучают ассортимент реализуемой доски, определяют подходящие размеры для опалубки фундамента;
  • делят имеющуюся длину периметра на аналогичный параметр единицы материала, получая его потребность для одного ряда;
  • по такой же схеме определяют количество досок по вертикали, разделив высоту основания на ширину;
  • имеющиеся по расчетам данные по длине и высоте умножают, чтобы определить необходимое количество пиломатериала.

Подготовка к установке опалубки

Доски продаются в кубометрах.

Чтобы определить их количество в штуках, необходимо выполнить следующие действия:

  • сначала определяют объем одной доски, умножив ее параметры по длине, ширине и толщине;
  • поделив кубометр на подученный результат, получаем количество в штуках.

Узнав, сколько материала в кубометре, определяем его потребность для изготовления одного опалубочного щита.

Под устройство опалубки из доски потребуются дополнительные материалы:

  • бруски размером 50 на 50 мм, в количестве тридцати пяти – сорока процентов от объема пиломатериала;
  • листы фанерные;
  • полиэтилен;
  • саморезы либо гвозди.

Определение количества досок

Правильно выполненные расчеты способствуют оптимизации предстоящих затрат. Кроме того, экономится время, необходимое для дополнительных закупок.

Готовя под опалубку щиты, следует принимать во внимание вес бетонного раствора. От большого его значения слабая конструкция способна не сдержать давление и разрушиться, что повлечет за собой увеличение трудовых и финансовых затрат.

Работы по установке опалубки из доски в 25 мм и более проводятся в несколько этапов:

  • выполняется подготовка участка, отведенного под строительство. Убирается мусор, из канавы извлекается осыпавшийся грунт;
  • на угловых участках канавы вбиваются колышки, выполняющие функции опорных элементов;
  • зная параметры щитов для ленточного фундамента, готовим доски требуемой длины;
  • готовим соединительные бруски для щитовых элементов;
  • выполняем сборку, во время которой гвозди в доски, подобранные для опалубки щитовой, вбивают со стороны бетонной заливки и загибая кончики;
  • монтируется опалубка. На необходимом расстоянии устанавливаются распорные элементы, чтобы компенсировать будущие нагрузочные воздействия. Шаг их установки – семьдесят – девяносто сантиметров;
  • качество расстановки опалубочных щитов проверяется с помощью строительного уровня.

Чтобы поверхность фундаментной ленты получилась ровной, внутренние поверхности щитов рекомендуется укрыть фанерными листами, прибив их с помощью гвоздей. Кроме того, все внутренние поверхности укрываются полиэтиленовым материалом, чтобы минимизировать потери воды из заливаемого бетонного раствора.

Рекомендации специалистов

Опытные строители советуют уделять особое внимание вопросу, из какой доски делать опалубку для фундамента.

Чтобы конструкция из бетона была ровной, бок досок, соприкасаемый с монолитной поверхностью, обстругивают и шлифуют. Бруски при сборке размещаются на досках перпендикулярно, гвозди вбиваются со стороны, примыкающей к бетону. Размер их должен быть достаточным, чтобы пробить доску и брус и выйти наружу сантиметров на пять с обратной стороны. Данный излишек загибается и забивается.

Бруски перекрытий размещаются с шагом тридцать – сорок сантиметров, при этом они в обязательном порядке должны захватывать щитовые края. Такая особенность в последующем облегчит процесс стыковки.

Минимальная толщина доски – два сантиметра, рекомендованная – три с половиной – пять. Залитый в опалубочную конструкцию бетонный раствор должен полностью затвердеть, только после этого разрешается демонтировать щиты. Для надежности можно выждать еще несколько дней, чтобы потом не ремонтировать фундаментную поверхность.

Надежность досок

Если опалубочные щиты подготовлены правильно, и процесс заливки смеси проведен аккуратно, доски практически не пострадают, и их вполне можно применять в последующих строительных работах. Естественно, на чистовую работу такие доски не пригодны, но для обустройства чернового пола пригодятся.

Узнав, какую доску использовать для опалубки, готовьте щиты по определенным требованиям. Они не отличаются большими размерами и тяжелой массой, чтобы вдвоем с напарником можно было без проблем выполнить установку опалубки и ее демонтаж. Длина щитов не должна превышать шести метров, максимальная масса – до семидесяти килограмм. Если для опалубки выбрана толстая доска, щит следует делать узким, чтобы он получился не слишком тяжелым.

Приобретать пиломатериал рекомендуется в магазинах строительных материалов. Если есть необходимость в экономии денежных средств, можно обратиться непосредственно к производителю. Кроме того, существует возможность приобретения готовых опалубочных щитов. Но следует удостовериться, что они хорошего качества и полностью подходят под размеры вашего фундаментного основания.

для фундамента, стен, размеры щитов

Универсальной и легкой в использовании считается мелкощитовая опалубка. За счет небольшого веса, а также многофункциональности, подобная конструкция крайне востребована при ведении различного типа строительства. К тому же она не нуждаются в применении подъемной техники для установки. Такие сегменты можно легко комбинировать, что позволяет использовать мелкощитовую опалубку для фундамента и иных объектов различной сложности.

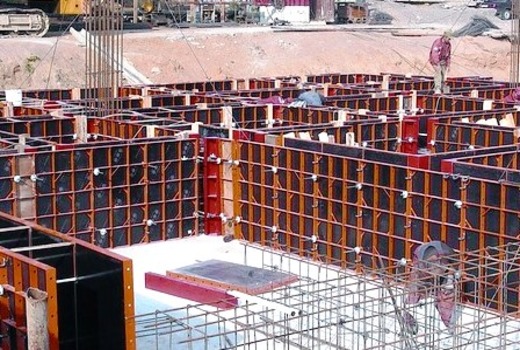

Мелкощитовая опалубка

Описание конструкции

Прежде всего, мелкощитовая опалубка – это тип конструкции, состоящей из щитов. Подобные элементы выполняются из металла либо иных материалов, имеющих специальные крепления для последовательного их соединения. Боковые части каждого щита способны выдержать высокие нагрузки, а для удобства их перемещения по вертикали, на них сделано специальное тиснение. С целью предотвращения коррозии, а также негативного воздействия щелочки от бетона, поверхность каждого элемента оцинковывается либо осуществляется окраска специальным защитным раствором. В результате получается прочная мелкощитовая опалубка стен, способная обеспечить высокий уровень геометрической точности, а также прослужить не меньше 300 циклов.

Соединять между собой щиты допустимо любой стороной, что делает их крайне универсальными.

Средняя масса каждого элемента составляет 50 кг, при габаритах в 2 м2. Готовые к монтажу щиты имеют несколько больший вес, который доходит до 60 кг. Благодаря таким параметрам их применение возможно без привлечения специальной подъемной техники даже на больших высотах либо глубинах. Собранная конструкция позволяет выдержать давление, составляющее порядка 80 кН/м2. При этом стыки сделаны таким образом, чтобы обеспечивать герметичность, а также упростить дальнейший демонтаж конструкции после затвердевания бетона.

Крепежи возможно установить под любым углом, что позволяет применять такую опалубку для создания различных форм для заливки.

Эффективное использование мелкощитовой опалубки

Сфера применения

Прежде всего, установка опалубки мелкощитовой от компании Мекос, ХСИ либо ПСК, в зависимости от размеров щитов используется зачастую на тех объектах, где нет возможности применять тяжелую технику. Это обусловлено тем, что даже самые крупные элементы подобной конструкции могут установить два человека. Кроме этого, её использование обусловлено потребностью формирования криволинейной поверхности, к которым относятся мосты, различные конструкции на производствах либо заводах. С целью достижения минимальных погрешностей применяются как раз подобные малые элементы разборно-переставной мелкощитовой опалубки.

Нередко подобные системы используются вместо классических гидравлических домкратов. К примеру, для строительства малоэтажных частных домов либо коттеджей их используют при отсутствии соответствующих элементов. С этой целью происходит установка опалубки, её заливка, а после застывания раствора конструкция удаляется и монтируется уже на другой участок. Использование такой опалубки применяется с целью возведения:

  • Колонн;
  • Стен либо иных перекрытий;
  • Мостов, а также эстакад;
  • Элементов гидрации;
  • Куполов, сфер, а также других декоративных элементов.

Используемые варианты обязательно должны быть изготовлены по действующим ГОСТам. Требованиями, предъявляемыми к конструкции, считается наличие высоких показателей прочности, а также удобных в использовании замков для мелкощитовой опалубки.

Характеристики и особенности

Параметры, которые должны иметь готовые изделия, указаны в ГОСТе Р 52085-2003. По данному документу, к элементам опалубки предъявляются следующие требования:

  • Изделия изготавливаются из стеклопластика, фанеры, нержавеющей стали, а также влагостойкого шпона;
  • Показатели веса мелкощитовых элементов площадью 1 м2 не могут превышать 25 кг, а при 2 м2 предельная масса составляет 60 кг;
  • Размер допустимой нагрузки при использовании щитов составляет не больше 80 кН/м2, а уровень прогиба 1/400. Это позволяет создать фундамент с высокой несущей способностью;

Разновидности

Сегодня выпускают 2 типа крупнощитовой и мелкощитовой опалубки, которые по своей конструкции бывают модульными, а также разборно-переставными инвентарными. Стоит рассмотреть каждый из вариантов.

Модульный

Подобные модели представляют собой систему, в которой элементы одинакового размера подключаются последовательно, применяя для этого соединительные рукоятки. Каждый щит имеет вес в 59 кг при размерах в 1:1,5 метра. Такой вариант опалубки выдерживает давление, составляющее 40 кН/м. Делают её из специальной ламинированной фанеры, толщиной в 18 мм. Благодаря подобной системе, есть возможность создать поверхность любой формы. Еще одной особенностью таких вариантов, считается возможность замены одного элемента, если он сильно износился. Когда возникает необходимость, щиты возможно объединить с целью создания крупной конструкции.

Востребованность конструкции

Больше всего угловая мелкощитовая опалубка фирмы Дека востребована для возведения домов, а также различных общественных сооружений.

Разборно-переставная инвентарная

Подобные конструкции состоят из комплекта щитов, специальных замковых соединений, а также монтажных элементов. За счет универсальности этой системы, её сборка возможна по вертикали, а также по горизонтали. Каждый из элементов весит порядка 27 кг, при габаритах изделия в 0,6:1,8 м. Применяется разборно-переставная конструкция для заливки стен, фундамента либо иных перекрытий. Возможность выставлять нужный угол щитового соединения позволяет создавать криволинейные поверхности, чтобы придать поверхности желанную архитектурную форму. Готовые комплекты бывают разного назначения. Так, стальные варианты опалубки позволяют возводить:

  • Опоры мостов;
  • Стены либо фундамент;
  • Различные по площади шахты или резервуары;
  • Колонны либо криволинейные поверхности.

Возможность применять щиты различных габаритов

Преимущества и недостатки

Благодаря небольшим размерам корейская мелкощитовая опалубка может применяться в высотном строительстве либо при возведении частных объектов, чья высота составляет не больше 6 м. Это обусловлено возможностью самостоятельно вручную осуществлять монтаж подобной системы, не прибегая к использованию спецтехники. Другими преимуществами такой опалубки считается:

  • Возможность применять щиты различных габаритов;
  • Универсальность используемых комплектующих, а также крепежей;
  • Легкость соединения элементов в единую систему;
  • Возможность комбинировать разные по размерам элементы;
  • Высокая прочность щитовых изделий;
  • Продолжительный период службы;
  • Экономия средств, а также времени за счет малого веса и ненадобности привлечения спецтехники;
  • Легкость внедрения в различные проекты.

При этом, несмотря на наличие положительных сторон, использование подобных конструкций имеет и свои отрицательные стороны:

  • Для монтажа требуется привлекать большое количество людей, которые вручную будут устанавливать, а также закреплять щиты;

Порядок работ по установке такой системы

  • Внешний вид созданной поверхности на порядок уступает тем вариантам, которые создаются с применением иных типов опалубки.

Монтаж

Порядок работ по установке такой системы определяется видом самой конструкции. Так, с целью монтажа разборных вариантов требуется выполнять следующие действия:

  • Сначала стоит провести земельные работы, которые заключаются в рытье траншеи, а также укладки подушки из песка и щебня;
  • Дальше происходит монтаж вспомогательных элементов, щитов, а также специальных уголков;
  • Теперь устанавливают смежные панели, которые крепят за счет использования пружинных крюков;
  • После этого осуществляется рихтовка готового короба с приведением его в нужное положение;
  • Последним этапов является заливка бетонной смеси в полученную конструкцию и последующая глубинная вибротрамбовка раствора.

С целью исключения распора нижних частей опалубки залитой смесью, важно забить с интервалом 1 метр в землю средние по диаметру арматурные стержни.

Процесс установки модульных вариантов выполняется в следующей последовательности:

  • После подготовки траншеи происходит подключение к угловому щиту других блоков, применяя для этого крепежные элементы. За счет пружин, которые имеются в соединительных деталях, предотвращается образование зазоров;
  • Дальше происходит сборка отдельных стен конструкции, для чего вставляются стяжные болты, на которые надеваются специальные пластмассовые трубки, предотвращающие негативное воздействие раствора на металл;
  • Последним этапом считается создание опорного каркаса. Для этого панели, устанавливаемые параллельно, скрепляются специальными соединительными замками. Дополнительно сверху и снизу их соединяют распорными планками, после чего происходит заливка цементного раствора.

Демонтаж

Процесс разбора конструкции мелкощитовой опалубки осуществляется в обратной последовательности. Однако, при возведении большого количества однотипных элементов, к примеру, когда параметры стен либо несущих конструкций одинаковы на всех этажах, не требуется полный демонтаж системы. Здесь за счет специальных скоб, находящихся на верхних частях щитов, можно поднимать на нужную высоту всю конструкцию, после чего там её закреплять. Кроме этого, систему возможно переставлять в собранном виде, просто сняв опорный каркас.

Процесс разбора конструкции мелкощитовой опалубки

Использование мелкощитовых вариантов опалубки – это выгодный и удобный способ для заливки фундамента, стен либо иных элементов. Такая конструкция бывает нескольких типов, поэтому важно учитывать особенности каждого из них.

как делать съемную мелкощитовую и несъемную конструкции, как и из чего сделать своими руками

Строительство зданий начинается с установки фундамента, главным элементом которого является опалубка. Чтобы сооружение получилось прочным и его конструкция надежно прослужила много лет, важно правильно собрать форму для заливки армопояса. Это вполне реально выполнить своими руками, но важно точно сделать все расчеты и придерживаться определенных технологий.

Устройство и предназначение

Опалубка представляет собой горизонтальную или вертикальную форму, которую используют для заливки и стяжки фундамента дома. Основными составляющими ее устройства являются съемные щиты и блоки, удерживающие между собой с помощью специальных креплений и арматуры. Бетонную смесь заливается в опалубку после изготовления арматурного каркаса, там она твердеет и приобретает прочность, затем ее демонтируют и продолжают последующие этапы строительства. Данные конструкции также применяют и в том случае, когда необходимо выполнить ремонт цоколя здания.

В процессе изготовления опалубки важно добиться того, чтобы она отвечала следующим требованиям:

  • была устойчивой, прочной и не деформировалась под воздействием нагрузок;
  • имела плотную структуру без щелей;
  • обеспечивала высокое качество поверхностей, исключая появление искривление и наплывов;
  • соответствовала технологическим характеристикам и не создавала трудностей при установке арматуры и заливке раствора;
  • обладала оборачиваемостью, те есть подлежала многократному использованию.

Опалубку чаще изготавливают из фанеры, древесины, стали, но в последнее время огромной популярностью также пользуются варианты из синтетических материалов.

В зависимости от условий проектирования, данную конструкцию могут комбинировать одновременно с несколькими материалами. Например, поддерживающие и несущие элементы делают из металла, а те, что соприкасаются с бетоном, – из пластика или водостойкой фанеры.

Виды

На сегодняшний день существует много видов опалубки, которые условно можно подразделить на общестроительную (универсальную) и специальную группу, предназначенную для строительства особых сооружений. Самым распространенным типом опалубки считается разборно-переставная, ее выбирают при возведении не только фундамента, но и перегородок, стен, балок и колонн. Для изготовления крупноразмерных фрагментов и оснований, как правило, отдают предпочтение балочному виду, а если нужно установить здания большой высоты с изменяющейся геометрией, то применяют подъемно-переставную опалубку.

Кроме этого, в современном строительстве используют также следующие виды конструкций:

  • Стационарный. Опалубку формируют из дерева и она отлично подходит для закладки фундамента, имеющего нестандартные сложные формы. Собрать детали такого устройства просто – из досок сбивают щиты необходимого размера, выполняют крепёж и ставят для усиления специальные упоры или перемычки.
  • Переставной. Является универсальным типом опалубки, который можно применять многоразово. Установку осуществляют из стали и внешне она напоминает сборку конструктора. Щиты соединяются друг с другом как поперек, так и вдоль. В результате получается сборная конструкция, скрученная с помощью трубок и шпилек, в полость которой заливается бетон. После первоначального схватывания раствора шпильки и щиты снимаются, а трубки легко выбиваются и могут быть применены для последующих работ. Отверстия, образованные от трубок, замазывают цементным раствором.
  • Подвесной. Позволяет закладывать горизонтальные фундаменты, предназначены для лестничных площадок и прочих перекрытий. Это разборная опалубка, ее щиты крепят между собой и подвешивают на балках, ограничивая тем самым перемещение бетона вниз.

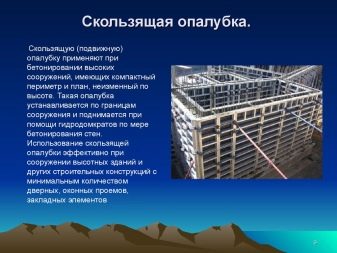

  • Скользящий. Такая конструкция используется при строительстве высоких зданий с типичным монолитным литьем. Ее можно эксплуатировать многоразово. Главной особенностью устройства является наличие специального механизма, благодаря которому оно самостоятельно подымается вверх.
  • Передвижной. Это может быть как временная, так и неразборная конструкция, имеющая круглую, прямоугольную или квадратную форму. Она считается незаменимым вариантом для бетонирования горизонтальных фундаментов большой протяженности, так как позволяет осуществлять одновременно заливку верхних и боковых частей конструкции. После того как раствор застыл, опалубку перемещают в другое место с помощью колесных опор или роликов.

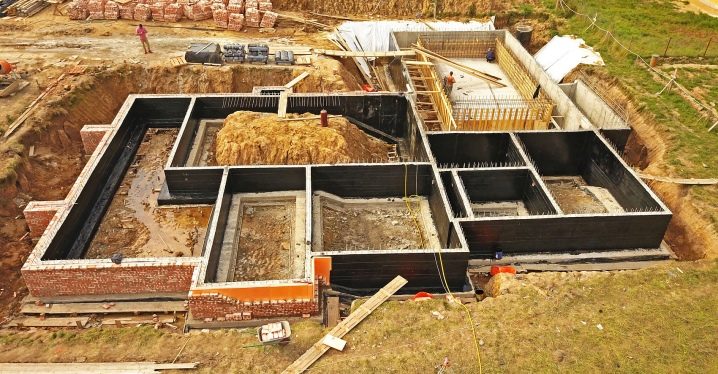

Помимо вышеперечисленных видов, отдельного внимания заслуживает гидроизоляционная опалубка, которую часто применяют в строительстве частных домов.

Благодаря уникальному устройству и особым характеристикам, она не только обеспечивает качественное бетонирование основания, но и надежно защищает его во время эксплуатации от влаги. Ее, как правило, возводят из деревянных щитов или готовых блоков. В зависимости от того, опалубка используется одноразовой или многократно различают съемные и несъемные типы конструкций.

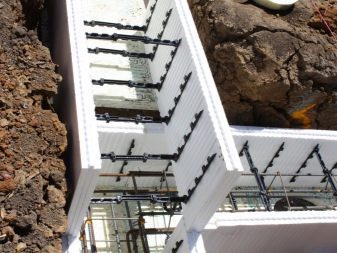

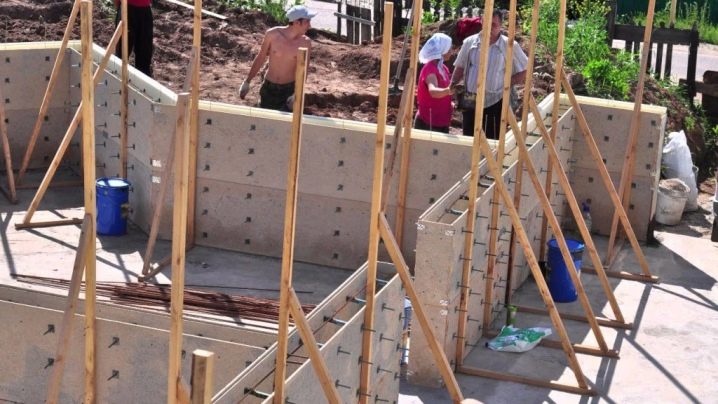

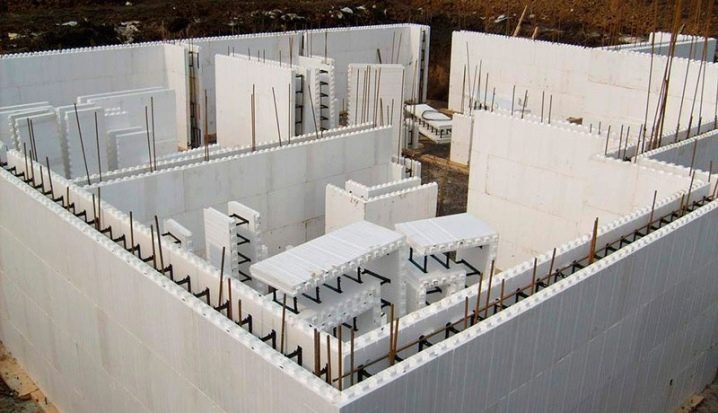

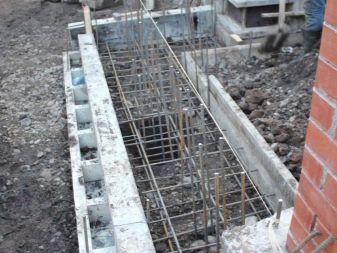

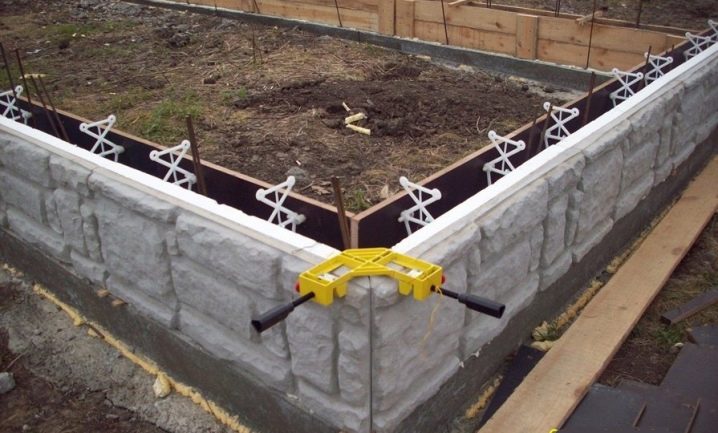

Несъемная

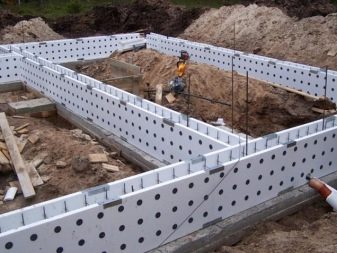

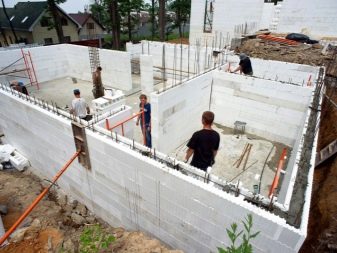

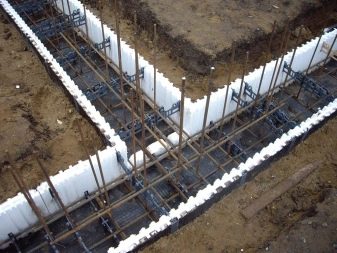

Отличительным свойством данного устройства считается то, что оно закладывается с применением утепляющего материала, поэтому здание получается теплым. Несъемная опалубка является универсальной, так как ее можно использовать при строительстве частных и многоэтажных домов. Кроме этого, она позволяет заливать раствором фундаменты различной формы.

К главным плюсам такой опалубки можно отнести:

  • Быстрота строительного процесса. Сборка конструкции выполняется легко, поэтому это сокращает время монтажа.
  • Устойчивость к низкой температуре. Бетонные работы во время монолитного строительства возможно осуществлять при температуре -10 С, так как залитый каркас дополнительно утепляется.
  • Уменьшение себестоимости фундамента и общего веса сооружения. Для закладки фундамента нет необходимости нанимать тяжелую технику и мастеров.
  • Высокие показатели тепло- и звукоизоляции здания.
  • Прочность фундамента и долговечность монолитной постройки.
  • Возможность устанавливать скрытые инженерные коммуникации. Инженерные системы можно монтировать непосредственно в каркас и выводить в отдельных местах через отверстия в опалубке.
  • Защита конструкции от природных и биологических угроз. Здание не подвергается воздействию насекомых и грызунов, устойчиво к образованию плесени и не гниет.

Что же касается недостатков данного вида опалубки, то их немного:

  • Необходимость внешней и внутренней отделки. Исключением лишь являются конструкции, изготовленные из облицовочных панелей.
  • Низкая паропроницаемость теплоизоляционного материала. Поэтому при строительстве требуется дополнительный монтаж качественной вентиляции помещений.
  • Здание следует заземлять, так как внутри стен размещается железная арматура.

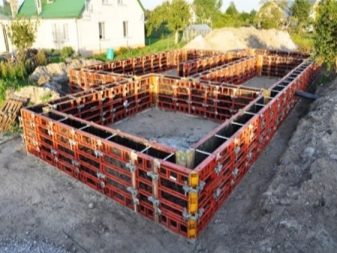

Съемная

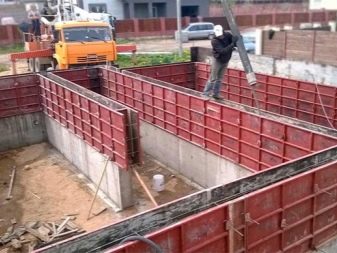

Самым популярным и распространенным видом опалубки в строительстве считается съемная. Ее изготавливают из различных материалов, в зависимости от размеров бетонированный площади. Обычно отдают предпочтение влагостойким щитам, которые можно применять многократно. Сборные элементы устройства крепят между собой с помощью прокладок, брусков и стяжек. В результате получается сплошная и прочная конструкция любой длины и формы, которую по окончании бетонирования демонтируют.

Съемные модели отличаются по своему предназначению и могут применяться не только для закладки фундамента, но и для отливки отдельных железобетонных элементов. В продаже имеются опалубки как фабричного производства, так и модульные или инвентарные, изготовленные из металла. Их можно использовать несколько сотен раз при монолитном строительстве.

К положительным характеристикам съемных опалубок относят:

  • многократная эксплуатация;
  • ускорение темпов строительства;
  • возможность воздвигать здания, любой формы и размеров, не используя для этого дополнительных элементов;
  • легкое восстановление и ремонт;
  • экономия при повторной эксплуатации.

Минусов у съемной опалубки нет, единственное, что данный тип конструкции не рекомендуется приобретать для едино разового строительства, так как ее сборка обойдется недешево.

Разнообразие материалов

Опалубку для фундамента можно возводить из различных материалов, выбор которых зависит от сложности проекта и форм основания. Обычно для изготовления щитов конструкции применяют дерево, металл, железобетонные, резину, армоцемент и пластмассу. Остальные же элементы устройства представленные в виде ребер жесткости, замков, соединительных и крепежных деталей делают, как правило, из металла или высококачественного пластика.

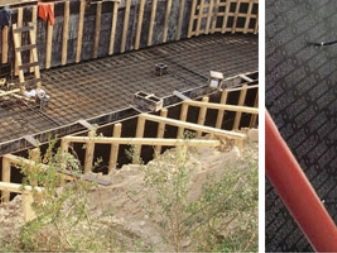

Самым распространенным материалом для щитов опалубки являются доски, если же конструкция мелкощитовая, то ее можно собрать из водостойкой фанеры. Это будет дешево, но чтобы листы фанеры не написали от контакта с раствором их необходимо дополнительно пропитывать специальной смолой. Опалубка из фанеры позволяет придать бетонной поверхности идеальную гладкость, но она во многом уступает пластику и ее можно использовать только олин раз. Деревянная же конструкция собирается из массива влажностью не более 25%, при этом отдается предпочтение хвойным породам дерева.

Если планируется бюджетное строительство небольших фундаментов, то опалубку можно изготовить из ОСБ, ЦСП или листов ДСП.

Для создания конструкции желательно выбирать плиты толщиной не менее 18 мм. Кроме того, данный материал сможет прослужить в дальнейшем в качестве чернового пола. Для этого при закладке фундамента щиты обматывают пленкой, после разборки они получаются чистыми и пригодными для напольного покрытия.

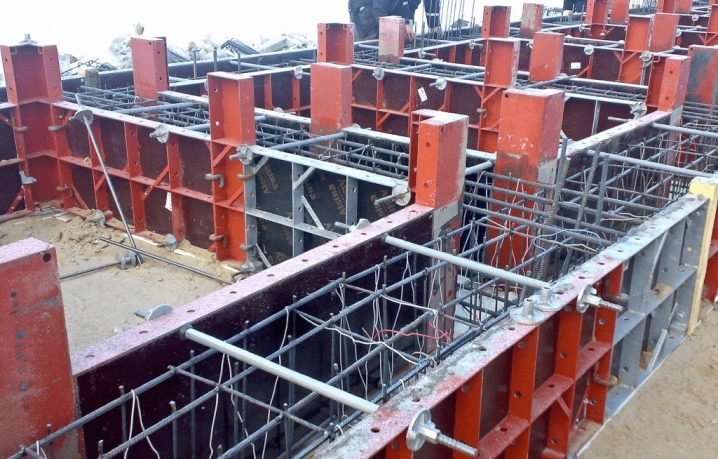

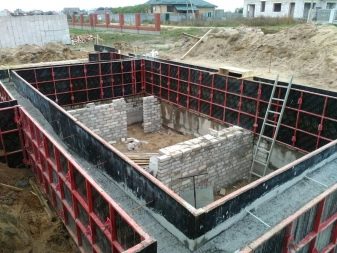

В том случае, если необходимо воплотить в реальность проект объемного монолитного строительства, то для установки фундамента лучшим вариантом станет металлическая опалубка. Ее изготавливают из листов стали толщиной 2 мм и прокатных профилей. При этом размер ячеек в металлическом каркасе не должен превышать 5 × 5 мм. Главным плюсом металлического устройства является его простота монтажа, долговечность и возможность получать качественную бетонированную поверхность. Минус таких опалубок – высокая стоимость.

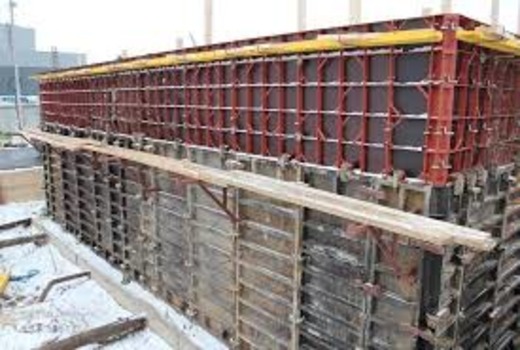

В гидротехнических строительстве, где требуется закладка крупных инженерных фундаментов используют железобетонные конструкции. Чтобы бетонная заливка не прикасалась к щитам, их поверхность покрывают специальной смазкой и осуществляют монтаж арматуры. Такая опалубка дает возможность закладывать прочный фундамент, но ее сборка обходится дорого.

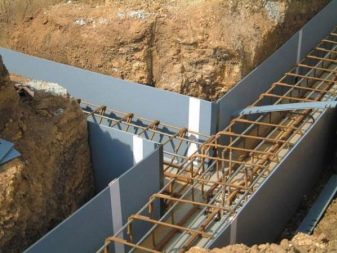

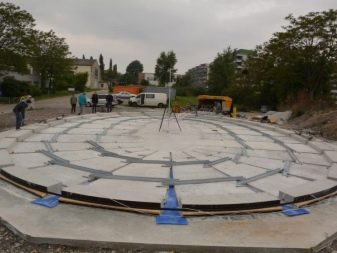

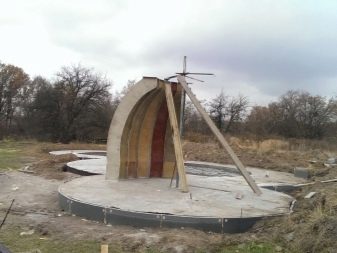

Если же необходимо залить основание, состоящие из сложных геометрических форм, то применяют «надувную» опалубку.

Ее выполняют из плотной ткани, подойдет для этих целей и пленка. Путем нагревания воздуха в оболочке материал приобретает нужную форму и крепится к конструкции с помощью джутовой ткани, которая служит арматурой между раствором и устройством. Затем заливается определенная толщина раствора. Подобная опалубка стоит недорого и не имеет недостатков.

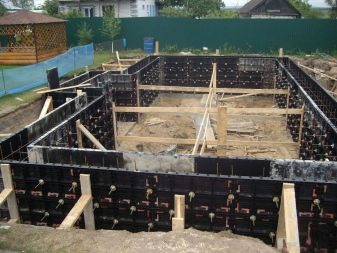

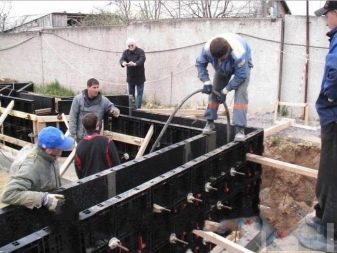

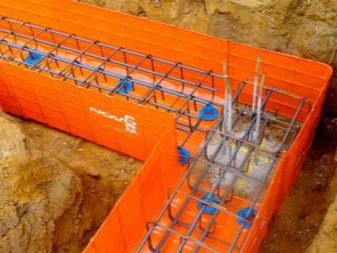

Не менее популярна у мастеров и пластиковая конструкция. Она нашла применение при закладке как бетонных, так и пенобетонных фундаментов, которые используются для возведения монолитных зданий различной конфигурации и назначения. При этом щиты могут собираться и из пластмассы, и из полистирола. Блоки размером 60 × 30 см крепятся между собой при помощи доборных элементов в виде швеллеров, уголков и соединительных ключей. Благодаря свойствам материала, опалубка изготавливается быстро, а поверхность основания получается гладкой, не требует отделки, единственное, что такие щиты не выдерживает большой вес бетонна.

Помимо вышеперечисленных вариантов, опалубку можно также собирать из профлиста и плоского шифера. Листы материала в данном случае лучше всего выбирать толщиной от 15 до 20 мм и выполнять армирование проволочной сеткой. Такие конструкции характеризуются высокой стоимостью и недостаточной эффективностью, но быстро собираются. При этом шиферная опалубка обладает высокой влагостойкостью, не боится температурных перепадов и имеет отличную шумоизоляцию. Что же касается минусов, то шифер много весит и ему свойственна низкая прочность.

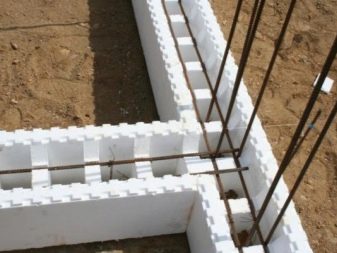

Для несъемных типов конструкций также хорошо подходит пенопластовая опалубка.

Она выполняет роль изоляции и облицовки, проста в изготовлении, но рассчитана на закладку небольших фундаментов. Кроме этого, пенопласт обладает низким коэффициентом теплопроводности, поэтому при строительстве фундамента отпадает потребность в укладке теплоизоляции. Так как блоки пенопласта характеризуются ячеистым строением, то материал отличается также хорошей гидроизоляцией.

Чтобы изготовить опалубку из пенопласта, берут пары плит, скрепляют их между собой металлическими распорками и полученный щит устанавливают в траншею. В некоторых случаях плиты могут выкладывать в виде волн, выступов или поперечных рядов. При помощи пенопласта можно заложить фундамент любого вида: от ленточного до свайно-ростверкового.

Расчет

Процесс сборки опалубки должен начинаться с предварительного проектирования. Поэтому в первую очередь нужно правильно сделать план и чертеж фундамента, затем просчитать все размеры и определится с тем, какой будет толщина заливки. Разметка фундамента должна наносится до изготовления опалубки.

Чтобы высчитать расход деревянных досок для возведения монолитного основания необходимо выполнить следующие действия:

  • вымерять длину периметра будущего строения;
  • найти нужную высоту фундамента, учитывая припуски;
  • рассчитать толщину досок, согласно проектному значению.

Например, если нужно заложить фундамент шириной 9 м и длиной 15 м с высотой основания 50 см, то применяют доски толщиной 25 см.

Длину периметра здания умножают на 2, затем полученный результат умножают на высоту фундамента и на толщину досок. Все расчеты следует выполнять в метрах. Согласно заданным параметрам получается такой расчет:

(15 + 15 + 9 + 9) х 2 х 0,7 х 0,025 = 1,68 м3.

То, есть для сборки щитов потребуется 1,68 м3 досок. Но строительный материал рекомендуется покупать с небольшим запасом. Помимо досок, для опалубки нужны также бруски, которые послужат в роли креплений. Что же касается расчетов для заливки плит, то их выполняют, зная толщину плит и высоту помещений. Расход фанерных листов для опалубки высчитывается исходя из их размеров и площади фундамента. Как правило, для изготовления опалубки применяют фанеру толщиной не менее 18 мм.

Этапы монтажа

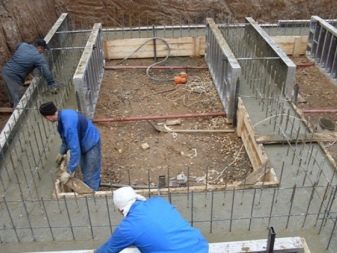

Опалубка служит важным элементом фундамента, поэтому без ее установки не обойдется ни одно строительство. Несмотря на то что опалубка характеризуется сложной технологией монтажа, ее изготовление вполне реально выполнить своими руками. Важно во время рабочего процесса контролировать уровнем точность размещения конструкции в горизонтальной и вертикальной плоскости. Кроме этого, следует правильно осуществить все расчеты, так как от них будет зависеть ровность положения стен будущего здания.

Чтобы построить опалубку самостоятельно, в первую очередь нужно подготовить определенный набор инструментов, так как установка предусматривает сборку щитов, армирование и заливку бетоном. Важно также определиться с тем будет это съемный или несъемный тип опалубки. В первом случае конструкция применяется многоразового и ее можно снимать после заливки, делать это нужно когда бетон схватится. Второй вариант конструкции не демонтируется, его необходимо надежно закрепить опорами и залить раствором.

В независимости от конструктивных особенностей, изготовление опалубки состоит со следующих этапов:

  • Подготовка земельного участка. Территория, где планируется строительство тщательно очищается, особенно это касается площадки вокруг вырытой траншеи. Чтобы избежать накладок при установке конструкции понадобится также разровнять почву, чтобы не было никаких впадин и бугров. Между опалубкой и землей должен поставляться зазор в 1–3 см, это облегчит в дальнейшем монтаж, а после расклинки его понадобится засыпать почвой. В случае необходимости, на дно котлована или траншеи укладывается армирующая сетка, благодаря ей увеличится прочность фундамента.
  • Изготовление щитов. Собрать опалубку можно из различного материала, но чаще всего для этого выбирают деревянные доски и бруски. Доски нужно заранее нарезать нужной длины, не менее 3 м. Они сбиваются между собой при помощи поперечных отрезков, с соблюдением шага 1 м. Таким образом на сборку одного трехметрового щита потребуется около трех сбитых фрагментов, соединенных брусками. Разница, которая получится между длиной и высотой устройства, позволит удобно «вбить» щиты по все периметру вырытой траншеи.

Необходимо запомнить, что лицевая сторона щитов должна быть гладкой, так как от нее будет зависеть качество внешней стороны фундамента.

Что же касается крепления досок между собой, то его можно осуществлять чем угодно: гвоздями или саморезами. Выбор определяется ценой, надежностью и скоростью работы. Если же доски фиксируются на гвозди, то следует предусмотреть, чтобы их шляпки размещались со стороны раствора.

  • Монтаж хомутов. После того как щиты готовы и вбиты по всему периметру траншеи, переходят к изготовлению деревянных хомутов. Их длина, как правило, должна составлять не менее высоты щитов. Так как хомуты выполняют важную роль конструктивных элементов и отвечают за дополнительную жесткой опалубки при ее заливке бетоном, их размещают посередине щитов между полосами. Помимо хомутов в местах, где соединяются доски дополнительно ставят опорные подкосы.

Щиты следует монтировать строго по горизонтальной и вертикальной плоскости, согласно проекту фундамента.

С внутренней стороны конструкции и сверху нужно выполнить фиксацию подкосами. Важно обратить внимание на то, чтобы опалубка получилась цельной и не имела щелей, иначе раствор протечет и работа будет испорчена. В том случае, если в конструкции присутствуют незначительные щели, то их легко заделать гидроизоляционными материалами.

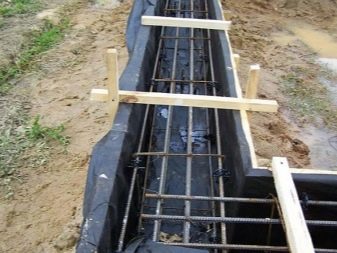

  • Укладка гидроизоляции. Внутреннюю часть опалубки укрывают плотным рубероидом и выполняют армирование. По желанию, подземную часть фундамента можно утеплить плитами из пенополистирола. Их лучше всего расположить с внешней стороны фундамента.
  • Монтаж систем коммуникации. Это следует делать до заливки бетонным раствором.

О том, как сделать опалубку для фундамента, смотрите в видео.

Деревянная опалубка: выбор пиломатериала, устройство, сборка

Если вас поджимают сроки выполнения строительных работ, или вы испытываете сложности с финансированием, строители рекомендуют использовать при возведении определенных конструкций монолитную технологию бетонирования. Чаще всего к ней обращаются частные застройщики, устраивая ленточное фундаментное основание с применением специальных форм. Считается, что деревянная опалубка, состоящая из щитов, упорных и крепежных элементов, отлично справится с поставленной задачей. Рассмотрим подробней, как правильно собрать опалубку для фундамента из досок.

Особенности деревянной опалубки

Преимущества деревянной опалубки

Такая конструкция для бетонирования считается наиболее простой и дешевой. Довольно часто деревянную опалубку для фундамента застройщики изготавливают самостоятельно, имея необходимый пиломатериал, обычные плотницкие инструменты и минимальные познания в ее обустройстве.

Пиломатериал, использованный для опалубочной конструкции, в дальнейшем можно применить в других целях.

Используемые материалы

Чаще всего опалубку строят из досок. Выбирать их рекомендуется с учетом массы заливаемого раствора. Материал должен тщательно отшлифовываться с той стороны, которая непосредственно контактирует с бетоном. Это позволит минимизировать последующие отделочные работы.

Строители рекомендуют для обустройства конструкции пользоваться доской, толщина которой составляет четыре – пять сантиметров. Именно такой пиломатериал для опалубки позволяет создавать требуемы запас жесткости. Подходящим вариантом считается доска из сосны.

Допускается применение щитов из древесины или листовой фанеры. Такие системы должны выдерживать давление, создаваемое бетонным раствором, впитывать минимальное количество влаги, противостоять воздействиям биологического, химического и механического характера.

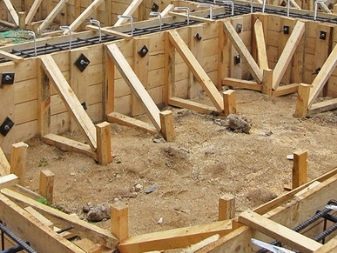

Применение щитов из древесины

Для укрепления опалубочных щитов подойдет брус сечением 2 на 3 см, обеспечивающий нужную прочность и предотвращающий деформирование щитов.

В качестве крепежа строители советуют применять гвозди с большими шляпками либо саморезы.

Неплохим вариантом для обустройства системы являются ОСБ-плиты, элементы от старой мебели. Чтобы вы не применили для подготовки форм, устройство деревянной опалубки предполагает установку укосов и распорных элементов.

Конструкция опалубки

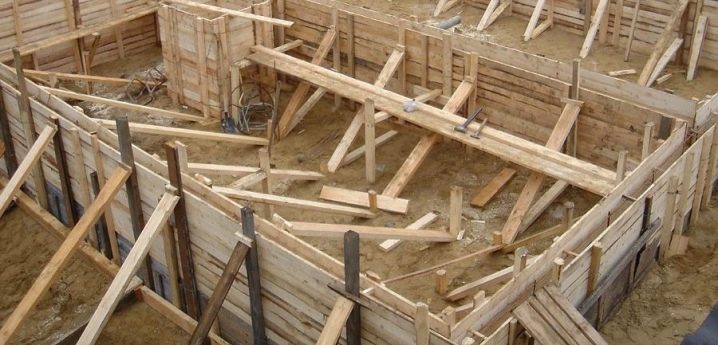

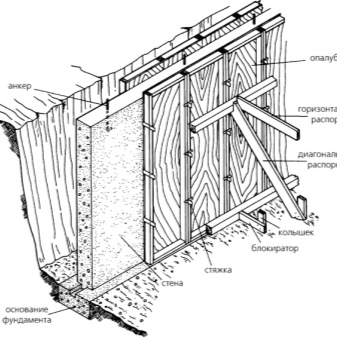

Щиты опалубки из дерева изготавливаются из досок, набиваемых на вертикально установленные бруски. Доски подгоняются друг к другу таким образом, чтобы между ними оставался зазор в один – два миллиметра. Поверхность, которая вступит в контакт с раствором, должна быть ровной.

Каждый элемент выставляется вертикально, продолжая собой траншейные стены, фиксируется в этом положении раскосами, упертыми в колышки, забитые в почву на удалении ста – ста двадцати сантиметров от конструкции.

Колышки готовятся из обрезков доски или брусков, с одного конца заостряются. Нижние края щитов можно закрепить грунтом, обсыпанным снаружи, либо установить вертикальные бруски. Забив их в почву.

Если предстоит заливка ленточной фундаментной основы, то щитовая опалубка, подготовленная своими руками из досок, выставляется с двух сторон траншеи, верхние края соединяются стяжками, не позволяющими щитам разъехаться.

Расчет толщины досок

Деревянная опалубка относится к разборным (съемным) конструкциям, и на вопрос, можно ли оставить ее в земле, ответ напрашивается однозначный – нет, так как древесина подвержена гниению. Тем более, доски всегда можно использовать по другому предназначению.

При выборе пиломатериала для обустройства опалубки рекомендуется обращать внимание на ряд особенностей:

  • древесина должна отличаться устойчивостью к образованию трещин. Мягкий материал в виде березы или иных лиственных пород не подходит;
  • не следует устанавливать опалубку из дубового материала. Такая порода дерева отличается повышенной кислотностью, что затруднит схватывание бетонного раствора;
  • ценные сорта древесины тоже не используются, потому что опалубочная конструкция в большинстве случаев подвергается разборке и находит себе применение в хозяйственных целях. По тем же причинам не останавливайте свой выбор на пиломатериалах первого сорта.

Материал с достаточным уровнем влажности

С уверенностью можно заявить, что на обустройство опалубки вполне подойдет сосновый материал третьего – четвертого сорта, влажность которого составляет около двадцати пяти процентов.

С таки показателем можно ожидать следующих результатов:

  • сухая доска начнет активно напитываться влагой из залитого раствора, что повлечет за собой понижение показателя прочности фундаментного основания;
  • материал с достаточным уровнем влажности в меньшей степени впитывает цементное молочко, качественные характеристики не теряет, может в дальнейшем применяться повторно.

Определяясь с толщиной досок для устройства опалубки, застройщики зачастую останавливают свой выбор на более толстом варианте, успокаивая себя, что конструкция получится надежной. Но если есть желание не платить лишние деньги и обойтись без перерасхода материала, необходимо знать, от каких факторов зависит толщина щитов.

Высота конструкции и интервал между опорными элементами

Уже было сказано, что основная нагрузка на опалубку приходится от залитого раствора. Количество его прямо пропорционально значению высоты основания, значит, от высоты фундамента зависит надежность опалубочной системы. Гнаться за толщиной не следует – просто уменьшаем шаг вертикальных опор, которыми поддерживаются щиты.

От высоты фундамента зависит надежность опалубочной системы

Чтобы все было предельно ясно, приведем несколько простых примеров:

  • высота щитов варьируется от пятидесяти до семидесяти сантиметров, шаг для стоек определен в тридцать. Достаточно использовать доску в 1.9 см толщиной. Если высота остается аналогичной, а шаг опорных элементов увеличивается до семидесяти сантиметров, то следует использовать сорокамиллиметровые доски;
  • в случае, когда подошва фундаментной основы залита на глубине от одного до полутора метров, а стойки установлены с интервалом в пятьдесят – шестьдесят сантиметров, то оптимальное решение для выбора толщины щитов – сорок сантиметров. Изменив шаг опор до метра, при той же глубине лучше всего воспользоваться досками, толщина которых не менее шести сантиметров;
  • высота основания – 1.5 – 1.9 м. Если расположить опоры на расстоянии 0.6 – 0.7 м друг от друга, то для опалубки достаточно толщины досок, равной 50 мм.

Нагрузочные воздействия от раствора

На выбор толщины досок оказывает влияние динамика, создаваемая бетонной массой – плотной и тяжелой, давящей на щиты с усилием, достигающим 2.5 т на квадратный метр.

Но на этом дело не заканчивается, и к уже известному значению необходимо прибавлять следующие данные:

  • растворная масса, стекающая по миксерному лотку, давит с усилием в 400 кг на квадрат;
  • когда раствор подается бетононасосом, это значение увеличивается в два раза;
  • если подача смеси осуществляется из бетоносмесителя, и объем ее не превышает 0.8 кубометра, нагрузка достигает 400 кг. От увеличения объема раствора меняется и давление.

Особенности монтажа

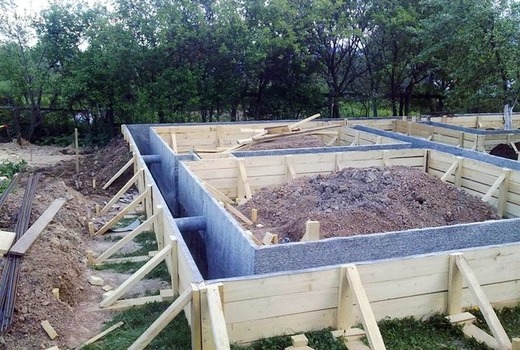

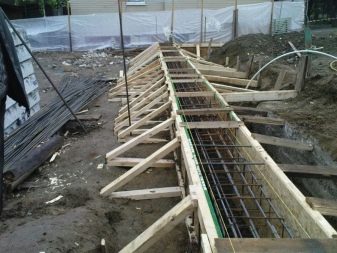

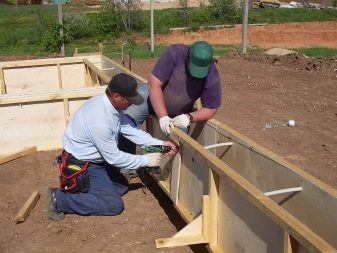

Рассмотрим, как сделать опалубку для фундамента из досок своими руками.

Алгоритм действий выглядит следующим образом:

  • с помощью гвоздей сколачиваются щиты, высота которых должна превышать фундамент сантиметров на пять – десять. Длину придется предварительно рассчитать, чтобы обойтись минимальным количеством обрезков;
  • по периметру траншеи забиваются опорные колья. Если грунт рыхлый, рекомендуется установить стойки в дно траншеи;

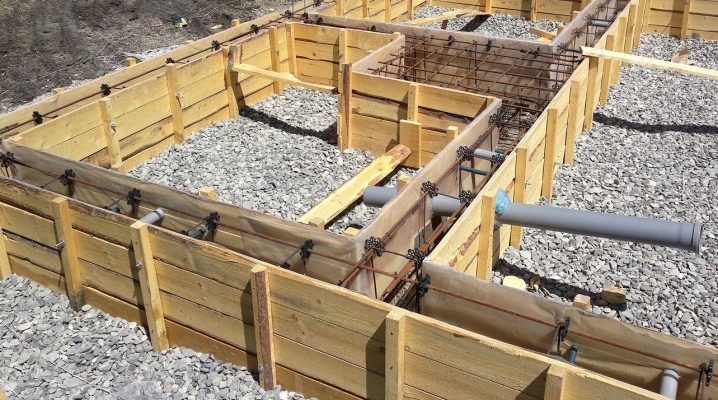

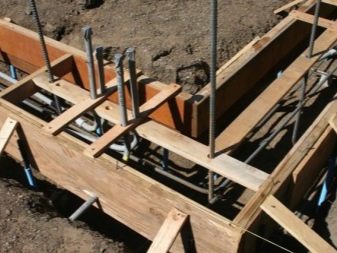

По периметру траншеи забиваются опорные колья

  • выставляются щиты, фиксируются к колышкам;
  • по уровню щиты выравниваются вертикально и подпираются укосами;

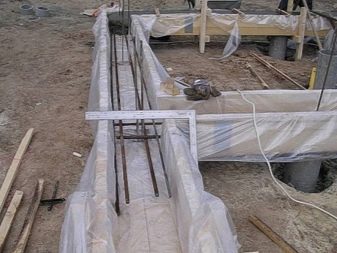

  • внутренние поверхности установленной конструкции выстилаются полиэтиленовой пленкой;

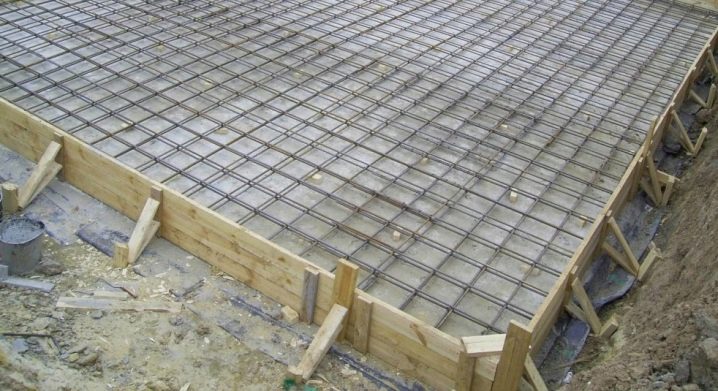

  • в установленную форму монтируется арматурный каркас, выставленный на пятисантиметровые подставки;
  • в необходимых местах предусмотрительно укладываются обрезки труб для прокладки водопроводной и канализационной систем;
  • противоположные щиты стягиваются при помощи вязальной проволоки, фиксируются распорками;
  • допускаются отклонения щитов в вертикальном направлении до пяти миллиметров на каждый метр высоты;
  • верхние грани щитов должны быть расположены по горизонтали ровно, не повторяя уклонов на участке.

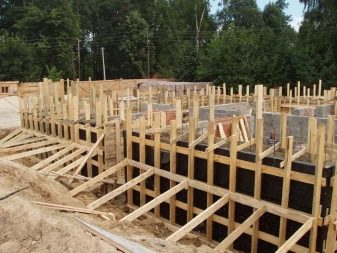

Верхние грани щитов расположены по горизонтали ровно

Заключение

Теперь понятно, как правильно делать опалубку для фундамента из досок. Монтажные работы проводятся быстро, все необходимые материалы отличаются доступностью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
