Шамотный огнеупорный кирпич размеры: Таблицы размеров шамотного (огнеупорного) кирпича. Характеристики. Вес. ГОСТ

Таблицы размеров шамотного (огнеупорного) кирпича. Характеристики. Вес. ГОСТ

Кирпич – неотъемлемая часть практически любого строительства. Самым распространенным и узнаваемым является привычный красный кирпич. Однако, существует еще несколько видов кирпича, применяющихся в узкоспециализированных работах.

Шамотный кирпич – особый вид кирпича, применяющийся для кладки, подвергающейся воздействию высоких температур. Данный вид с успехом применяют для кладки топок печей, дымовых труб и других конструкций, имеющих прямой контакт с огнем. Благодаря своим огнеупорным свойствам, такой кирпич способен выдержать температуру до 1800°С.

Как делают огнеупорный кирпич. Состав

Производство заключается в обжиге специальной смеси, в среднем на 70% состоящей из каолиновой глины и на 30% из порошка шамота. Пропорции могут меняться в зависимости от вида изготавливаемого шамотного блока. Для придания изделию большей прочности, в смесь могут быть добавлены коксовые или графические примеси.

Обжиг производится при строжайшем контроле температурных и временных показателей, что позволяет получить светло-желтый блок с гладкими поверхностями (см.фото).

Для проверки «подлинности» блока можно несильно ударить по нему – если это настоящий шамотный кирпич, при ударе он «отзовется» звонким, слегка металлическим звуком.

Отклонения от технологии обжига недопустимы: если «пережечь» изделие – оно покроется прозрачной пленкой, препятствующей сцеплению с укладочным раствором при кладке.

Маркировка и условные обозначения по ГОСТу

Характеристики шамотных изделий четко регламентируются соответствующей технической документаций – ГОСТ 8691-73 и ГОСТ 390–96. В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.

Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.

Маркировка состоит из 2 или 3 букв и цифр:

  • Первой идет буква «Ш», обозначающая принадлежность кирпича к шамотным изделиям.

  • Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТу их существует всего три, каждый имеет определенный температурный максимум (см. таблицу ниже). Если вторая буква в маркировке отсутствует – это свидетельствует об изготовлении кирпича не по ГОСТу, а по ТУ – стандартам завода изготовителя.

  • Цифра, следующая за буквенным обозначением – геометрические размеры блока. Они фиксированы и определяются ГОСТом 8691-73.

  • Последние буквы в маркировке обозначают аббревиатуру производителя.

Марка огнеупорного изделия

Максимальная температура применения (градусов С)

ШАК, ША

1400

ШБ

1350

ШВ, ШУС

1250

ПБ

1350

ПВ

1250

Размеры и технические характеристики

Показатель Значение
Огнестойкость, °C 1100-1800
Плотность, кг/м³ 1700–1900
Коэффициент теплопроводности, Вт/м °С 0,6
Марка прочности 75–250
Марка морозостойкости 15–50
Пористость, % 3-85
Удельная теплоемкость шамотного кирпича равна 833 Дж/(кг·град) при 100°С и 1251 Дж/(кг·град) при 1500°С.

Современные производители предлагают массу разновидностей шамотных блоков, различающихся не только по виду, размеру или весу, но и по классу огнеупорности. Для удобства выбора достаточно знать основные характеристики изделий:

  • Размеры. Сегодня производители предлагают широкий «размерный ряд» шамотных блоков. Наиболее популярными считаются кирпичи размеров 230*114*65 мм и 250*124*65 мм.

  • Форма. Существует несколько типов форм шамотных блоков: стандартный в виде прямоугольника, трапециевидный, арочный или клиновидный.

  • Пористость. Этот показатель влияет на время нагрева кирпича и его теплоотдачу. Более пористые изделия быстрее нагреваются и медленнее отдают тепло, но обладают меньшей прочностью. Оптимальным считается показатель с плотностью 1700–1900 кг/м.

Обозначение, марка

Размеры, мм

Форма

ШБ-5

230 х 114 х 65

прямой

ШБ-6

230 х 114 х 40

прямой (лещадка)

ШБ-8

250 х 124 х 65

прямой

ШБ-9

300 х 150 х 65

прямой

ШБ-22

230 х 114 х 65/55

клин торцовый

ШБ-23

230 х 114 х 65/45

клин торцовый

ШБ-25

250 х 114 х 65/55

клин торцовый

ШБ-44

230 х 114 х 65/55

клин ребровой

ШБ-45

230 х 114 х 65/45

клин ребровой

ШБ-29, 30

300 х 150 х 65/55 (65/45)

клин торцовый

ШБ-47

250 х 114 х 65/55

клин ребровой

ША-5

230 х 114 х 65

прямой

ША-6, ША-14

230 х 114 х 40

прямой

ША-8

250 х 124 х 65

прямой

ША-9

300 х 150 х 65

прямой

ША-22

230 х 114 х 65/55

клин торцовый

ША-23

230 х 114 х 65/45

клин торцовый

ША-25

230 х 114 х 65/45

клин торцовый

ША-29, ША-30

300х150х65/55

клин торцовый

ША-44, ША-45, ША-49

230 х 114 х 65/55 (65/45)

клин ребровый

Вес

Допустимая масса по стандартам – 3,7 кг. В зависимости от пористости и плотности изделия, выполненные по ГОСТу, могут весить от 2,8 до 3,7 кг, а кирпичи, изготовленные по ТУ – до 4,5 кг.

Размер

Вес одного кирпича (кг)

Вес кирпича на поддоне, (кг)/ (Количество штук)

Вес м3 кирпича, (кг)/ (Количество штук)

Одинарный

3,5 - 4

1350-1600 (385-400)

1745-2050 (513)

Какой раствор использовать при кладке?

Технология работы с шамотным кирпичом слегка отличается от технологии обычной кладки. Основное различие заключается в используемом для скрепления блоков растворе – для шамотной кладки потребуется специальная огнеупорная смесь, устойчивая к высокому температурному воздействию.

Основой такого раствора станет шамотный мертель – смесь, состоящая из шамотного песка, цемента и молотой огнеупорной глины. При использовании готовой сухой смеси понадобится чистая вода с минимальным количеством солей.

В сухую смесь добавляется вода из расчета 40 кг шамотного мертеля на 100 блоков. Раствор перемешивается до загустения, готовая смесь должна по консистенции напоминать густую сметану. Смешивать лучше всего электродрелью или специальным миксером – это значительно сэкономит время и силы.

После замешивания раствор необходимо оставить на час, затем снова тщательно перемешать. После этого можно приступать к работе.

Чем резать шамотный блок?

Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на 20 минут, а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Производители шамотных кирпичей

Очень часто производители кирпича вместо характеристик

ГОСТа используют собственные ТУ (условия производства, разработанные фирмой-изготовителем), что вызывает массу вопросов у покупателей. Поэтому, выбирая кирпич для огнеупорной кладки, лучше ориентироваться на блоки, изготовленные по ГОСТу – так вы гарантированно получите качественные материалы, изготовленные с соблюдением всех стандартов и технологий.

Наиболее известным производителями шамотного кирпича и огнеупоров считаются:

  • Сухоложский огнеупорный завод.

  • ОАО «Новомосковскогнеупор».

  • Боровичский комбинат огнеупоров.

  • АО «Снегиревские огнеупоры».

  • ОАО «Семилукский огнеупорный завод».

Заключение

Кладка печей и других конструкций, подверженных воздействию высоких температур – ответственное дело, требующее специальных материалов. Выбирая шамотный кирпич, не стоит пытаться сэкономить и приобрести блоки от неизвестных производителей по низкой цене – такие изделия могут оказаться некачественными и привести к разрушению конструкции.

При выборе тщательно изучайте характеристики блоков, подбирайте шамотный кирпич, исходя из места его эксплуатации, и пусть ваша печь или камин прослужит вам максимально долго.

Отличные рекомендации по кладке даны на видео ниже:

Размеры огнеупорного кирпича

Размеры огнеупорного кирпича Industriel par defaut pour les produits specifiques ! NO DELETE !

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.



Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.
К подобным объектам относят печи как бытовые, так и промышленные, камины, дымоотводные каналы, дымовые трубы, топочные камеры.
Жаростойкие материалы имеют способность одинаково распределять тепло в помещении. Это увеличивает эффективность сгорания топлива.

Свойства, обязательные для материалов огнеупорного типа:


  • Устойчивость к жару. Кирпич не должен терять прочность при долгом нагреве.
  • Хорошая теплоемкость. Способность аккумулировать тепло.
  • Тепловая инерция. Черта, позволяющая медленно нагреваться и остывать кирпичной кладке.
  • Термостойкость. Сохранение прочностных характеристик в процессе многократного накаливания и остывания.
  • Слабая теплопроводность. Кладка обязана удерживать тепло внутри конструкции.

Разнообразие видов

Печи любого назначения считаются сложным инженерным сооружением. Размеры кирпича для печи и его конфигурации многообразны.
Есть специальные фасонные кирпичи. Подвесные, сводовые, оконные, пяточные изделия участвуют в выполнении архитектурных особенностей конструкции.
Например, сводовый подвесной кирпич имеет сложную конфигурацию. Им облицовывают внутренние поверхности печей, каминов.
В каждом случае обязательно соответствие стандарту размеров огнеупорного кирпича.
Чаще других в ход идут кирпичи в виде бруска — стандартный прямой кирпич. В качестве вспомогательных элементов при возведении сложных геометрических элементов привлекают блоки трапециевидной и клиновидной формы.

Маркировка и характеристики

Как правило, готовый кирпич имеет клеймо. В нем отражены технические данные изделия. Размеры кирпича для печи, отношение к определенному классу, геометрические показатели. Наносится название компании производителя.

Компоненты

Помимо формы огнеупорный кирпич различается и составом.
  1. Наиболее распространен шамотный (глиноземный) кирпич. Это обусловлено простотой его изготовления и доступностью материала коим является шамот — огнеупорная глина, обработанная по определенной технологии. Очень крепкий и надежный материал. Изделия из него тоже соответствуют стандарту размеров печного кирпича. Наивысшая температура, при которой шамот можно использовать зависит от класса и достигает 14000 С.
  2. Кварцевый кирпич делают из песчаника или кварца (отсюда название). Отличается однородностью, не имеет полостей и пор. Широко применяется при устройстве каминов.
  3. Специальный углеродистый — по сути, это прессованный кокс или графит. Выпускается для промышленного применения. Например, в доменных печах.
  4. Основной — встречается в металлургии. Из него возводят печи для обработки фосфористой руды, стеклодувные установки, устройства для обжига фарфора.

Габаритные параметры

Размеры огнеупорного кирпича, наиболее востребованного в бытовом строительстве:
МаркаДлинаШиринаВысота
Ш-5230 мм114 мм65 мм
Ш-8230 мм124 мм65 мм

Допустимы некоторые отклонения от нормы, они составляют 2-3 мм. Это не критично.
Помимо классического типа существуют кирпичи полуторный и трехчетвертной. Они схожи по форме с прямым огнеупорным, отличаются габаритами. Но эти параметры входят в стандарт размеров огнеупорного кирпича.

НаименованиеДлинаВысоташирина

Прямой

230-300 мм65-100 мм65-150 мм

Полуторный

230-300 мм65-75 мм172-225 мм

Трехчетвертной

172-187 мм65-75 мм114-124 мм

Форма, размеры и стандарты печного кирпича закреплены нормами ГОСТ 8691–73. Химико-физические параметры регулирует ГОСТ 390–96.
Место хранения огнеупорных строительных материалов должно иметь навес, лучше использовать крытый склад. Особенно актуально для шамота. Попавшая на него влага ведет к потере свойств и разрушению.


Узнайте больше

свойства и характеристики, размеры огнеупорного кирпича

Когда требуется выложить новую печь, то самым лучшим материалом для такой работы считается шамотный кирпич. Он обладает характеристиками, являющимися лучшими среди существующих огнеупорных материалов — температура плавления 1600ºC, низкая гигроскопичность, целостность структуры не нарушается из-за перепада температур.

Шамотный кирпич

Применение

Сегодня известно много различных типов огнеупорного материала. Только шамотный кирпич отличается самой высокой прочностью. Именно поэтому он используется для строительства:

  1. Печных топок;
  2. Каминов;
  3. Дымоходов.

То есть, в тех местах, где приходится постоянно соприкасаться с открытым пламенем.

Так как шамотный кирпич выдерживает 1600ºC, его стали использовать при футеровке пиролизных котлов. Благодаря повышенной стойкости к высоким температурам, он является надежной защитой металлического котла, отводя от него тепловой удар. В результате сильно повышается срок эксплуатации котла.

Этот вид материала наиболее стоек при контакте с агрессивными щелочными средами, такими как известь. Поэтому его применяют в промышленных установках, в которых продукты горения выделяют активные вещества.

В шамотном кирпиче нуждается промышленная сфера, особенно металлургические предприятия. Строительство любой доменной печи не обходится без огнеупорного материала. Без него просто невозможно обойтись на производстве фарфора и стекла. Ведь он способен переносить сверхвысокие температуры, когда плавится стекло. Надо сказать, что его можно также использовать, когда рабочие температуры менее 1300 градусов.

Изготовление

Специально для кладки шамотный кирпич изготавливают из специальной огнеупорной глины, которую перемешивают с мелким шамотным порошком.

При изготовлении требуется точное соблюдение технологического процесса. Малейший пережог делает его стекловидным, недожог понизит влагостойкость.

Все размеры стандартизированы:

  1. «230х114х65 мм»,
  2. «230х114х55 мм».

Характеристики

В основном такой огнеупорный материал имеет вид стандартного прямоугольника. Его размер 230х114х65 миллиметров оптимально подходит для создания кирпичной кладки. Такие размеры дают возможность получить наименьшее количество швов, а сама кладка получится очень гладкой.

Однако потребителей не всегда устраивают такие размеры, поэтому изготовитель, учитывая потребности клиентов, выпускает шамотный материал другой формы и габаритов.

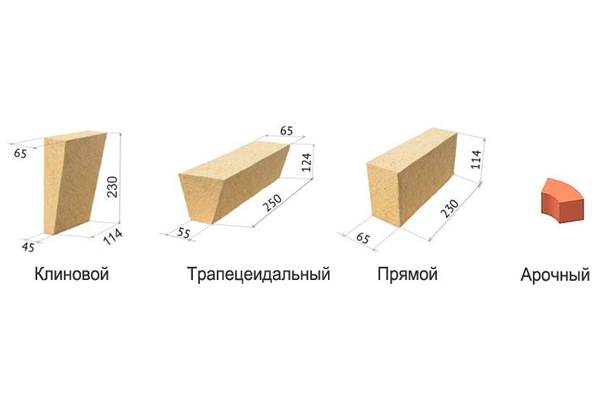

Сегодня в строительных магазинах продается материал самой разной формы. Чаще всего встречается:

  1. Трапеция;
  2. Арка;
  3. Клин.

Благодаря такому разнообразию формы, выкладываются печи необычного вида, которые становятся украшением интерьера. Причем эффектный внешний вид, позволяет обойтись без штукатурных работ.

В состав огнеупорного материала входит оксид алюминия. Он придает ему характерные свойства. На него не действует щелочная среда и агрессивные химические вещества. Концентрация этого вещества влияет на пористость, а она влияет на его теплопроводность.

Свойства

Имея небольшой вес, шамотный кирпич остается устойчивым к открытому пламени и высоким температурам. Причем его масса, не оказывает большого давления на фундамент.

Его выпускают по ГОСТу 390-96. Согласно стандарту, у него должна быть:

  1. Зернистая основа;
  2. Желтый цвет;
  3. Прямоугольная форма;
  4. Небольшие вкрапления, красного цвета.

По своей форме он может быть:

  1. Прямым;
  2. Клиновидным;
  3. Трапециевидным.

При раскалывании он никогда не крошится, просто разлетается на несколько кусков.

Его легко отличить от других видов. Он обладает характерным песчаным цветом и зернистой структурой.

Используя стандартные размеры ( 230х114х65) , легко получить ровную поверхность стенок камер сгорания.

Огнеупорный кирпич

Судя по названию, этот материал обладает несколькими преимуществами над его аналогами. Он способен выдержать температуру, которая будет критической для многих стройматериалов.

Этот вид кирпича получается из специальной огнеупорной глины. Технологический процесс изготовления достаточно сложен и трудоемок. Все операции делаются при нагреве печи до температуры более 1300 градусов.

Нашел применение этот материал и в ландшафтном дизайне. Из него выкладывают камины, печи для бани, внутренние стенки печи-барбекю. Для такой работы размеры кирпича выпускаются по соответствующему стандарту.

Другим преимуществом является его высокая теплопроводность. Он не боится резких скачков температуры, поэтому считается самым оптимальным материалом для строительства отопительных конструкций.

По форме огнеупорный кирпич подразделяется на:

  • Клиновидные;
  • Прямые.

У клиновидного имеется небольшое закругление, которое позволяет обкладывать арочные сооружения. Клиновидный также подразделяется на несколько форм. Он может быть:

  • Торцевым;
  • Реберным.

Форма прямого имеет вид обыкновенного параллелепипеда, которая оптимально подходит для обкладки внутренней части печей.

Размеры

Огнеупорный кирпич маркируется буквой «Ш» и цифрой, показывающей размер кирпича.

Прямой обозначается:

  1. «Ш-5» (230x114x 65)

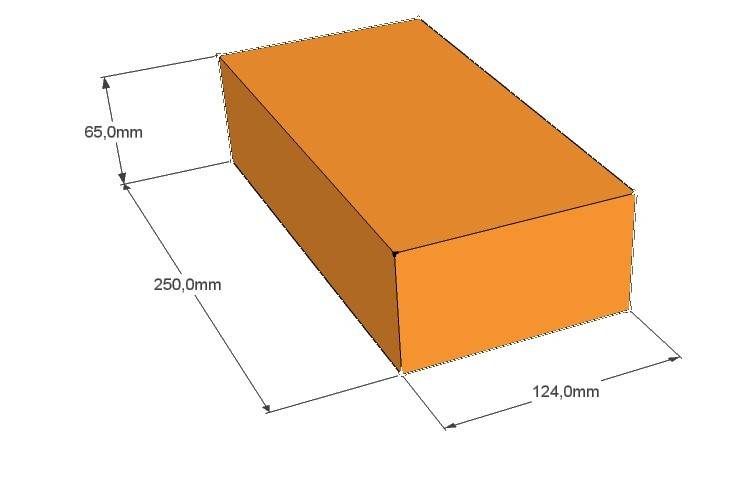

  2. «Ш-8» (250x124x 65)
  3. «Ш-9» «300x150x 65)

В маркировке клиновидного добавляется слово «Торцевой и Ребровой»:

  1. «Торцевой Ш-22» (230×114х 65/55)
  2. «Торцевой Ш-23» (230x114x 65/45)
  3. «Ребровой Ш-44» (230x114x 65/55)
  4. «Ребровой Ш-45» (230x 114x 65/45)

Кладка огнеупорного кирпича

Выполнение такой работы намного сложнее, чем кладка обыкновенным кирпичом. Это связано с тем, что шов раствора имеет меньшую прочность, чем огнеупорный кирпич. По этой причине приходится делать толщину шва минимальной.

Чтобы достичь такого значения, используют только хорошие кирпичи. Не допускаются сколы или отбитые углы. Все детали должны иметь абсолютно одинаковые размеры. Это даст возможность не компенсировать разницу, применяя лишнее количество раствора.

Для изготовления раствора также применяются огнеупорные материалы, смесь которых делается с соблюдением точно установленных пропорций.

Надо сказать, что вариантов габаритов огнеупорного материала очень много. Сегодня их насчитывается больше десяти. Выбор размера полностью зависит от вида строительства, и будущего здания.

Если помещение будет возводиться в качестве домашней постройки, можно использовать кирпичи небольшого размера. При строительстве зданий для производственных нужд, оптимальными будут наиболее большие размеры кирпича.

В заключение можно сказать, что размер шамотного и огнеупорного кирпича очень важен при строительстве любых помещений. Ведь от этого зависит и вес всей конструкции, а значит дополнительная нагрузка на фундамент. Необходимо при выборе такого кирпича не забывать об этом и обязательно учитывать такой нюанс.

Оцените статью: Поделитесь с друзьями!

Размеры шамотного кирпича ша-5 и ша-8, шб-5 и шб-8, стоимость

Дата: 17.09.2014

Одним из популярных видов огнеупорных кирпичей является шамотный или глиноземный. Его производят из смеси глины и особого порошка путем обжига в специальной печи при очень высоких температурах. Размеры шамотного кирпича и его конструктивные особенности регламентируются положениями ГОСТ 8691-73, а эксплуатационные свойства и область применения определяются составом и маркировкой.

Оглавление:

  1. Классификация
  2. Цена

Характеристики

К основным преимуществам строительного материала относят возможность выдерживать воздействие высокой температуры длительное время и способность сохранять все свойства при значительных ее перепадах. Благодаря этому он широко используется не только в бытовом, но и в промышленном строительстве.

Шамотный кирпич производится из качественной огнеупорной глины, поэтому не разрушается под воздействием щелочей и некоторых кислот. Это позволяет применять его для футеровки и кладки котлов, сооружения домен, топливных камер и конструкций для обжига изделий из металла и стекла.

Кроме того, он отличается:

  • небольшим весом;
  • хорошей теплопроводностью;
  • прочностью;
  • декоративностью.

Разнообразие форм дает возможность подобрать стройматериал для сооружений любого назначения. Для дымохода понадобится купить кирпич прямой шамотный, а своды и арки возводят из клиновидного или трапециевидного.

Особенности классификации

В зависимости от применения глиноземный кирпич маркируют следующими аббревиатурами:

  • общего назначения — ША и ШБ;
  • ковшовый — ШКУ;
  • ваграночный — ШАВ;
  • доменный для горнов — ШПД;
  • двусторонний для футеровки печей — ШЦУ.

Наиболее востребован в строительстве материал общего назначения. В промышленности он применяется для кладки печей, топливом которым служат нефть, горючий газ и пылевидные смеси, а в быту — для возведения топок и каминов различной конструкции. Шамотный кирпич имеет точные размеры, при его использовании легко рассчитать нужное количество и придерживаться разработанной технологии сооружения объектов любой сложности.

Состав и свойства изделий общего назначения определяются нормами ГОСТ 390-96. По сравнению с ШБ ША отличается более высоким содержанием оксида алюминия, около 30% вместо 28%. Поэтому он может выдерживать температуру не менее 1690°C. Сопротивляемость воздействию открытого пламени у материала с маркировкой ШБ несколько ниже и составляет 1650°C. При этом его показатели прочности на растяжение, температуры начала размягчения и пористости совпадают с аналогичными параметрами ША.

Кроме букв в маркировке используются и цифры. Они определяют габариты, которые указаны в таблице в ГОСТ 8691-73. Согласно ей стандартный размер огнеупорного кирпича ШБ-8 составляет 250х124х65 мм, что позволяет легко подсчитать необходимое количество для кладки камина или других отопительных приборов определенной конструкции.

Для сооружения производственных объектов, которые служат для преобразования энергии сгорания топлива, необходимо использовать изделия со значительным содержанием оксида алюминия. Это обеспечит надежную защиту различных установок. Поэтому в промышленности обычно применяется кирпич ША-5 шамотный, габариты которого равны 230х114х65 мм.

Изделия больших габаритов позволяют снизить трудоемкость возведения производственных печей и уменьшить затраты на строительство. Шамотный кирпич ША-8 имеет размеры 250х124х65 мм, что дает возможность сооружать промышленные установки несколько быстрее.

Стоимость шамотного кирпича

Маркировка Размер, мм Огнеупорность, °C Число кирпичей в поддоне, штук Оптовая цена, руб/штука Розничная цена, руб/штука
ША5 230х114х65 1 690 385 28 36
ША6 230х114х60 1 690 595 28 34
ША8 250х124х65 1 690 330 32 39
ШБ5 230х114х65 1 690 385 27 35
ШБ8 250х124х65 1 690 330 31 38
Легковесный
ШЛ№5 230х114х65 1 300 420 39 49
ШЛ№8 250х124х65 1 300 324 44 54
Ультралегковесный
ШЛ№5 230х114х65 1 150 420 58 79
Пенодиатомовый
КПД-400 230х114х65 1 465 900 49 59


ША-44 Кирпич шамотный клиновой огнеупорный 114*230*65/55 мм Боровичи

Размер: ША  44 - 230х65-55х114 3.4 кг. 280 шт. на поддоне

Шамотный клиновой кирпич Боровичского комбината огнеупоров, произведен согласно ГОСТ 390-06

Марка изделия Размеры, мм Вес Кол-во на поддоне
а а1 b b1 с
1 ША-5 230 - 65 - 114 3,5 350
2 ШБ-5 230 - 65 - 114 3,5 350
3 ША-6 230 - 40 - 114 2,3 490
4 ША-8 250 - 65 - 124 4,2 297
5 ШБ-8 250 - 65 - 124 4,2 297
6 ША-9 300 - 65 - 150 6 200
7 ША-15 300 - 65 - 225 9 130
8 ША-22 230 - 65 55 114 3,4 350
9 ША-23 230 - 65 45 114 3,1 350
10 ША-26 250 - 65 45 124 3,5 400
11 ША-27 172 - 65 55 114 2,5 490
12 ША-42 230 75 65 - 114 3,7 280
13 ША-44 230 65 55 - 114 3,4 350
14 ША-45 230 65 45 - 114 3,1 350
15 ША-47 250 65 55 - 124 3,9 324
16 ША-48 250 65 45 - 124 3,6 324
17 ША-94 460 - 230 - 75 17,2 70
18 ША-96 600 - 230 - 90 26,6 49

Кирпич шамотный ША-5 (ШБ-5)

Цена:

Кирпич огнеупорный (шамотный):
- ША-5 - 44 руб/шт. (с НДС)
- ШБ-5 - 42 руб/шт. (с НДС)

Упаковка: деревянные поддоны, пакетирование

Вес кирпича: 3,6 кг/шт

В упаковке: 385 шт.



Описание

 Для возведения различных агрегатов и конструкций, подвергающихся воздействию высоких температур, превышающих 1000 Co, использование обычного керамического кирпича может негативно отразиться на эксплуатационных характеристиках объекта строительства. Для таких целей, как правило, используют огнеупорные изделия, среди которых самым распространенным является шамотный кирпич.

 Основным компонентом для изготовления шамотного кирпича является огнеупорная глина с высоким содержанием оксида алюминия, именно от этого химического соединения зависит жаропрочность материала.  В зависимости от конструкционных особенностей и характера использования возводимых конструкций применяется шамотный кирпич различных типоразмеров и марок. Размеры изделий регламентируются ГОСТ 8691-73, а их технические условия четко сформулированы в ГОСТ 390-96.

 Шамотный кирпич ША-5 и ШБ-5 получил широкое применение как в промышленном, так и в частном строительстве. Все чаще, при возведении печей и каминов печники рекомендуют вместо обычного керамического, использовать огнеупорный кирпич. Предназначенный для службы в агрессивной среде - этот строительный материал прослужит значительно дольше.

Применение

 Огнеупорный кирпич ША-5 (ШБ-5) – применяется в сооружениях и агрегатах, работа которых сопряжена с высокими температурами, а также с воздействием открытого огня. Примерами могут служить различные котлы, сооружения в металлургической и стекольной промышленности, печи и камины.

Характеристики

Наименование показателя Норма для марки
              ША  ШБ
1 Массовая доля, %:
Al2O3 не менее 30 28
SiO2 - -
2 Огнеупорность, °С, не ниже 1690 1650
3 Дополнительная линейная усадка или рост, %, не более - -
при температуре, °С - -
4 Пористость открытая, %, не более, для изделий группы:
I 24 24
II 30 30
5 Предел прочности при сжатии, Н/мм2, не менее,для изделий подгруппы:
I 20 -
II 15 -
6 Температура начала размягчения, °С, не ниже 1300 -

Огнеупорный кирпич шамотный – характеристики, производство, виды

Огнеупорный кирпич, как уже понятно из названия, служит там, где присутствуют высокие температуры. Это печи, камины, дымоходы и другие отопительные сооружения. Обычный красный или керамический кирпич в таких условиях долго не выдерживает. От высокой температуры он может плавиться (выше 1200 градусов Цельсия), а от постоянного цикла нагревания – остывания просто крошится и в дальнейшем рассыпается. Для этих целей подходит специальный кирпич – огнеупорный. Делают его из жаростойкой шамотной глины, которая является основным компонентом.

Производство огнеупорного кирпича в России и Украине

С началом использования технологий, процессы которых требуют постоянно высоких температур, например, производство стали или стекольное производство, возникла потребность в огнеупорных материалах, то есть кирпиче, который мог бы длительное время без разрушения переносить температуры выше 1200 градусов. Такое решение было найдено – для основы огнеупорного кирпича стал использовать шамот, то есть огнеупорную глину.

В России и Украине огнеупорный кирпич стали применять еще в XVII веке. По внешнему виду он почти не отличался от обычного красного кирпича, но выдерживает без труда температуры выше 1350 градусов. Это стало возможным потому, что 70% его состава была шамотная обожженная глина (шамот), остальное приходилось на графит или коксовый порошок (служит как связывающее вещество, чтобы во время обжига кирпич не трескался). Вес огнеупорного кирпича равен 3,4 кг.

Огнеупорный кирпич - характеристики и сфера применения

Область применения жаростойкого кирпича достаточно велика. От топок и дымоходов, обычных домашних печей и каминов, до камер сгорания нефти и газов на производстве фарфора, стекла, стали. При использовании огнеупорного кирпича в домашних печах важно, что он не только выдерживает продолжительное время действие высоких температур, но и обладает большой теплоемкостью, т.е. способен по окончании топки, долго отдавать тепло помещению.

Виды огнеупорного кирпича

Огнеупорный кирпич подразделяется на 4 вида.

  • Основной
  • Углеродистый
  • Кварцевый
  • Глиноземный

Два из них: основной и углеродистый, применяются в сталелитейном производстве. Так, основной, для изготовления которого применяется известково-магнезиальная основа, используется для производства бессемеровской стали. Углеродистый служит основным материалом для устройства доменных печей. Кварцевый кирпич, который состоит преимущественно из кварца и песчаника, не допускает соприкосновения ни с чем другим, кроме металла и огня. Особенно недопустим для него контакт с различными щелочами.

Наибольшее распространение получил глиноземный кирпич. Температурная область его применения 1000-1300 градусов Цельсия. Кроме того, он спокойно переносит многократный резкие изменения температуры. Поэтому удобен для применения в широком спектре бытовых печей. Именно из него и делается большинство бытовых топок.

Шамотный кирпич – размеры, вес, характеристики

Шамотный кирпич (глиноземный), изготавливают согласно с ГОСТ 390-69. Выпускается в двух вариантах типоразмеров: 250*123*65 мм, а так же 230*113*65 мм. Имеет, в основном, зернистую структуру, песчано-желтоватого цвета.

Состав шамотного кирпича: 70% шамотной глины, остальные 30% - коксовый и графитный порошки. Обладает большой теплоемкостью, а так же значительной тепловой инерцией.

Вес кирпича зависит от размера и пористости, варьируется в пределах от 2,4 до 6 кг.

Шамотный кирпич, применение которого обусловлено свойствами и параметрами огнеупорного материала широко используется в быту для изготовления печей различного назначения: отопительных, варочных, каминных, каменок для бани. Кроме того, из него выкладываются печные трубы, а облицовочный кирпич хорошо идет для наружной отделки.

Таблицы размеры шамотная (огнеупорный) кирпич. Характеристики. Вес. ГОСТ

Кирпич - неотъемлемая часть практически любого строительства. Самым распространенным и узнаваемым является привычным красным кирпичом. Однако, существует еще несколько видов кирпича, применяющихся в узкоспециализированных работах.

Шамотный кирпич - особый вид кирпича, применяемый для установки, подвергнувшейся воздействию температур. Данный вид с успехом применют для установки топок печей, дымовых труб и других конструкций, имеющих контакт с огнем.Благодаря своим огнеупорным свойствам, такой кирпич выдерживает температуру от до 1800 ° С .

Как делают огнеупорный кирпич. Состав

Производство заключается в обжиге специальной смеси, в среднем на 70% состоит из каолиновой глины и на 30% из порошка шамота. Пропорции могут меняться в зависимости от вида изготавливаемого шамотного блока. Для придания изделию большей прочности, в смеси могут быть добавлены коксовые или графические примеси.

Обжиг производится при строжайшем контроле температурных и временных показателей, что позволяет получить светло-желтый блок с гладкими поверхностями (см.фото).

Для проверки «подлинности» блока можно несильно ударить по нему - если это настоящий шамотный кирпич, при ударе он «отзовется» звонким, слегка металлическим звуком.

Отклонения от технологии обжига недопустимы: если «пережечь» изделие - оно покроется прозрачной пленкой, препятствующим сцеплению с укладочным при кладке.

Маркировка и условные обозначения по ГОСТу

.

Характеристики шамотных изделий регламентируются декларациями технической документации - ГОСТ 8691-73 и ГОСТ 390–96 . В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.

Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.

Маркировка состоит из 2 или 3 букв и цифр:

  • Первой идет буква «Ш» ​​, обозначающая принадлежность кирпича к шамотным изделиям.

  • Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТ у их существует всего три, каждая таблица имеет определенный температурный максимум (см. Ниже). Если вторая буква в маркировке отсутствует - это свидетельствует об изготовлении кирпича не по ГОСТ у, а по ТУ - стандартам завода.

  • Цифра, следующая за буквенным обозначением - геометрические размеры блока.Они фиксированы и определяют ГОСТ ом 8691-73 .

  • Последние буквы в маркировке обозначают аббревиатуру производителя.

Марка огнеупорного изделия

Максимальная температура применения (градусов С)

ШАК, ША

1400

ШБ

1350

ШВ, ШУС

1250

ПБ

1350

ПВ

1250

Размеры и технические характеристики

Показатель Значение
Огнестойкость, ° C 1100-1800
Плотность, кг / м³ 1700–1900
Коэффициент теплопроводности, Вт / м ° С 0,6
Марка прочности 75–250
Марка морозостойкости 15–50
Пористость,% 3-85
Удельная теплоемкость шамотного кирпича равна 833 Дж / (кг · град) при 100 ° С и 1251 Дж / (кг · град) при 1500 ° С .

Современные производители предлагают массу разновидностей шамотных блоков, различающихся не только по виду, размеру или весу, но и по классу огнеупорности. Для удобства выбора достаточно знать характеристики изделий:

  • Размеры. Сегодня производители устанавливают «широкий размерный ряд» шамотных блоков. Наиболее популярными кирпичи размеров 230 * 114 * 65 мм и 250 * 124 * 65 мм.

  • Форма.Существует несколько типов форм шамотных блоков: стандартный в виде прямоугольника, трапециевидный, арочный или клиновидный.

  • Пористость. Этот показатель на изменение время кирпича и его теплоотдачу. Более пористые изделия быстрее нагреваются и медленнее отдают тепло, но обладают прочностью. Оптимальным показателем с плотностью 1700–1900 кг / м.

Обозначение, марка

Размеры, мм

Форма

ШБ-5

230 х 114 х 65

прямой

ШБ-6

230 х 114 х 40

прямой (лещадка)

ШБ-8

250 х 124 х 65

прямой

ШБ-9

300 х 150 х 65

прямой

ШБ-22

230 х 114 х 65/55

клин торцовый

ШБ-23

230 х 114 х 65/45

клин торцовый

ШБ-25

250 х 114 х 65/55

клин торцовый

ШБ-44

230 х 114 х 65/55

клин ребровой

ШБ-45

230 х 114 х 65/45

клин ребровой

ШБ-29, 30

300 х 150 х 65/55 (65/45)

клин торцовый

ШБ-47

250 х 114 х 65/55

клин ребровой

ША-5

230 х 114 х 65

прямой

ША-6, ША-14

230 х 114 х 40

прямой

ША-8

250 х 124 х 65

прямой

ША-9

300 х 150 х 65

прямой

ША-22

230 х 114 х 65/55

клин торцовый

ША-23

230 х 114 х 65/45

клин торцовый

ША-25

230 х 114 х 65/45

клин торцовый

ША-29, ША-30

300х150х65 / 55

клин торцовый

ША-44, ША-45, ША-49

230 х 114 х 65/55 (65/45)

клин ребровый

Вес

Допустимая масса по стандартам - 3,7 кг. В зависимости от пористости и плотности изделия, выполненные по ГОСТ у, могут весить от 2,8 до 3,7 кг, а кирпичи, изготовленные по ТУ - до 4,5 кг.

Размер

Вес одного кирпича (кг)

Вес кирпича на поддоне, (кг) / (Количество штук)

Вес м3 кирпича, (кг) / (Количество штук)

Одинарный

3,5 - 4

1350-1600 (385-400)

1745-2050 (513)

Какой раствор использовать при кладке?

Технология работы с шамотным кирпичом слегка отличается от технологии обычной установки.Используется в используемом для скрепления блоков растворе - для шамотной кладки потребуется специальная огнеупорная смесь, устойчивая к высокому температурному воздействию.

Основой такого раствора станет шамотный мертель - смесь, состоящая из шамотного песка, цемента и молотой огнеупорной глины. При использовании готовой сухой смеси чистая вода с минимальным солей.

В сухую смесь добавляется вода из расчета 40 кг шамотного мертеля на 100 блоков.Раствор перемешивается до загустения, готовая смесь должна по консистенции напоминать густую сметану. Смешивать лучше всего электродрелью или специальным миксером - это значительно сэкономить время и силу.

После замешивания необходимо оставить на час, затем снова перемешать. После этого можно приступать к работе.

Чем резать шамотный блок?

Для изготовления шамотных блоков нестандартных размеров на производстве используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок - роскошь. Поэтому для резки шамотного кирпича потребуется блок в холодную воду на 20 минут , а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Производители шамотных кирпичей

Очень часто производители кирпича вместо характеристик ГОСТ а используют собственные ТУ (условия производства, данные фирмой-изготовителем), что обеспечивает массу вопросов у покупателей.Поэтому, выбирая кирпич для огнеупорной кладки, лучше ориентироваться на блоки, изготовленные по ГОСТ у - так вы гарантированно получите качественные материалы, изготовленные с соблюдением всех стандартов и технологий.

Наиболее популярными производителями шамотного кирпича и огнеупоров считаются:

  • Сухоложский огнеупорный завод.

  • ОАО «Новомосковскогнеупор».

  • Боровичский комбинат огнеупоров.

  • АО «Снегиревские огнеупоры».

  • ОАО «Семилукский огнеупорный завод».

Заключение

Кладка печей и других элементов, подверженных воздействию высоких температур - ответственное дело, требующее специальных материалов. Выбирая шамотный кирпич, не стоит пытаться сэкономить и приобрести блоки от неизвестных производителей по низкой цене - такие изделия могут оказаться некачественными и привести к разрушению конструкции.

При выборе изучайте характеристики блоков, подбирайте шамотный кирпич, исходя из его эксплуатации, пусть ваша печь или камин прослужит вам максимально долго.

Отличные рекомендации по кладке даны на видео ниже:

свойства и характеристики, размеры огнеупорного кирпича

Когда требуется выложить новую печь, то самым лучшим материалом для такой работы считается шамотный кирпич. Он обладает характеристиками, являющимися лучшими среди огнеупорных материалов - температура плавления 1600ºC, низкая гигроскопичность, структура структуры не нарушается из-за перепада температур.

шамотный кирпич

Применение Сегодня известно много различных типов огнеупорного материала. Только шамотный кирпич отличается самой высокой прочностью. Именно поэтому он используется для строительства:

  1. Печных топок;
  2. Каминов;
  3. Дымоходов.

То есть, в тех местах, где постоянно соприкасаться с открытым пламенем.

Так как шамотный кирпич выдерживает 1600ºC, его стали использовать при футеровке пиролизных котлов. Он является надежной защитой металлического котла. В результате сильно повышается срок эксплуатации котла.

Этот вид материала наиболее подходящих для контакта с агрессивными щелочными средами , как такими известь.Поэтому его применяют в промышленных установках, в которых продукты горения выделяют активные вещества.

В шамотном кирпиче нуждается промышленная сфера, особенно металлургические предприятия. Строительство любой доменной печи не обходится без огнеупорного материала. Без него просто невозможно обойтись на производстве фарфора и стекла. Ведь он способен переносить сверхвысокие температуры, когда плавится стекло. Надо сказать, что его можно также использовать, когда рабочие температуры менее 1300 градусов.

Изготовление

Специально для кладки шамотный кирпич изготавливают из специальной огнеупорной глины, которую перемешивают с мелким шамотным порошком.

При изготовлении требуется точное соблюдение технологического процесса. Малейший пережог делает его стекловидным, недожог понизит влагостойкость.

Все размеры стандартизированы:

  1. «230х114х65 мм»,
  2. «230х114х55 мм».

Характеристики

В основном такой огнеупорный материал имеет вид стандартного прямоугольника.Его размер 230х114х65 миллиметров оптимально подходит для создания кирпичной кладки. Такие размеры дают возможность получить наименьшее количество швов, а сама кладка получится очень гладкой.

Однако потребители не всегда устраивают такие размеры, поэтому изготовитель, учитывая потребности клиентов, выпускает шамотный материал другой формы и габаритов.

Сегодня в строительных магазинах продается самая разной формы. Чаще всего встречается:

  1. Трапеция;
  2. Арка;
  3. Клин.

такому разнообразию формы, выкладываются печи необычного вида, которые становятся украшением интерьера. Причем эффектный внешний вид, позволяет обойтись без штукатурных работ.

В состав огнеупорного материала входит оксид алюминия. Он придает ему характерные свойства. На него не действует щелочная среда и агрессивные химические вещества. Концентрация этого влияет на пористость, а она влияет на его теплопроводность.

Свойства

Имея небольшой вес, шамотный кирпич остается устойчивым к открытому пламени и высоким температурам. Причем его масса, не оказывает большого давления на фундамент.

Его выпускают по ГОСТу 390-96. Согласно стандарту , у него должно быть:

  1. Зернистая основа;
  2. Желтый цвет;
  3. Прямоугольная форма;
  4. Небольшие вкрапления, красного цвета.

По своей форме он может быть:

  1. Прямым;
  2. Клиновидным;
  3. Трапециевидным.

При раскалывании он никогда не не крошится, просто разлетается на несколько кусков.

Его легко отличить от других видов. Он обладает характерным песчаным цветом и зернистой структурой.

Используя стандартные размеры (230х114х65), легко получить ровную поверхность стенок камер сгорания.

Огнеупорный кирпич

Судя по названию, этот материал использует преимущества над его аналогами. Он способен выдержать температуру, которая будет критической для многих стройматериалов.

Этот вид кирпича получается из специальной огнеупорной глины. Технологический процесс изготовления достаточно сложен и трудоемок. Все операции делаются при нагреве печи д о температуре более 1300 градусов .

Наш ландшафт применение этот материал и вном дизайне. Из него выкладывают камины, печи для бани, внутренние печи-барбекю. Для такой работы размеры кирпича выпускаются по соответствующему стандарту.

Другим преимуществом является его высокая теплопроводность. Он не боится резких скачков температуры, поэтому считается самым оптимальным инструментом для строительства отопительных конструкций.

По форме огнеупорный кирпич подразделяется на:

  • Клиновидные;
  • Прямые.

У клиновидного имеется небольшое закругление, которое позволяет обкладывать арочные сооружения . Клиновидный также подразделяется на несколько форм. Он может быть:

  • Торцевым;
  • Реберным.

Форма прямого вида обыкновенного параллелепипеда, которая оптимально подходит для обкладки внутренней части печей.

Размеры

Огнеупорный кирпич маркируется буквой «Ш» и цифрой, показывающей размер кирпича.

Прямой обозначается:

  1. «Ш-5» (230x114x 65)
  2. «Ш-8» (250x124x 65)
  3. «Ш-9» «300x150x 65)

В маркировке клиновидного добавляется слово« Торцевой и Ребровой »:

  1. « Торцевой Ш-22 »(230 × 114х 65/55)
  2. « Торцевой Ш-23 »(230x114x 65/45)
  3. « Ребровой Ш-44 »(230x114x 65/55)
  4. «Ребровой Ш-45» (230X 114X 65/45)

Кладка огнеупорного кирпича

Выполнение такой работы намного сложнее, чем кладка обыкновенным кирпичом.Это с тем, что шов имеет меньшую прочность, чем огнеупорный кирпич. По этой причине приходится делать толщину шва минимальной .

Чтобы достичь такого значения, используйте только хорошие кирпичи. Не допускаются сколы или отбитые углы. Все детали должны иметь абсолютно одинаковые размеры. Это даст возможность не компенсировать разницу, применяя лишнее количество раствора.

Для изготовления также применяются огнеупорные материалы, смесь которых делается с соблюдением точно установленных пропорций.

Надо сказать, что вариантов габаритов огнеупорного материала очень много. Сегодня их насчитывается больше десяти. Выбор размера полностью зависит от вида строительства, и здания будущего.

Если помещение будет возводиться в качестве домашней постройки, можно использовать кирпичи небольшого размера . При строительстве зданий для эксплуатации, оптимальные самые большие размеры кирпича.

В заключении можно сказать, что размер шамотный и огнеупорный кирпич очень важно при строительстве любых помещений.Ведь от этого зависит и вес всей конструкции, дополнительная нагрузка на фундамент. Необходимо при выборе такого кирпича не забывать об этом и учитывать такой нюанс.

Оцените статью: Поделитесь с друзьями!

Размеры огнеупорного кирпича

Размеры огнеупорного кирпича Industriel по умолчанию для конкретных продуктов! НЕ УДАЛЯТЬ!

Огнеупоры - обобщенное название материалов любых видов и марок, используемых при строительстве зданий, эксплуатация которых сопряжена с воздействием высоких температур.



Огнеупоры - обобщенное название материалов любых видов и марок, используемых при строительстве, эксплуатация сопряжена с воздействием высоких температур.
К подобным объектам относят печи как бытовые, так и промышленные, камины, дымоотводные каналы, дымовые трубы, топочные камеры.
Жаростойкие материалы имеют способность одинаково распределять тепло в помещении. Это увеличивает эффективность сгорания топлива.

Свойства, обязательный для материалов огнеупорного типа:


  • Устойчивость к жаре. Кирпич не должен терять прочность при долгом нагреве.
  • Хорошая теплоемкость. Способность аккумулировать тепло.
  • Тепловая инерция. Черта, позволяющая медленно нагреваться и остывать кирпичной кладке.
  • Термостойкость. Сохранение прочностных характеристик в процессе многократного накаливания и остывания.
  • Слабая теплопроводность. Кладка обязана удерживать тепло внутри конструкции.

Разнообразие видов

инженер любого назначения считается сложным сооружением. Размеры кирпичной кладки для печи и его разнообразияны.
Есть специальные фасонные кирпичи. Подвесные, сводовые, оконные, пяточные изделия участвуют в выполнении архитектурных конструкций.
Например, сводовый подвесной кирпич имеет сложную конфигурацию. Им облицовывают внутренние поверхности печей, каминов.
В каждом случае обязательно соответствие стандарту размеров огнеупорного кирпича.
Чаще других в ход идут кирпичи в виде бруска - стандартный прямой кирпич. В качестве вспомогательных элементов при возведении сложных геометрических элементов привлекают блоки трапециевидной и клиновидной формы.

Маркировка и характеристики

Как правило, готовый кирпич имеет клеймо. В нем отражены технические данные. Размеры кирпича для печи, отношение к определенному классу, геометрические показатели. Наносится название компании производителя.

Компоненты

Помимо формы огнеупорный кирпич различается и составом.
  1. Наиболее распространен шамотный (глиноземный) кирпич. Это обусловлено простотой его изготовления и доступностью материала коим является шамот - огнеупорная глина, обработанная по специальной технологии. Очень крепкий и надежный материал. Изделия из него тоже соответствуют стандарту размеров печного кирпича. Наивысшая температура, при которой шамот можно использовать от класса и достигает 1400 0 С.
  2. Кварцевый кирпич делают из песчаника или кварца (отсюда название).Отличается однородностью, не имеет полостей и пор. Широко используемое устройство для каминов.
  3. Специальный углеродный - по сути, это прессованный кокс или графит. Выпускается для промышленного применения. Например, в доменных печах.
  4. Основной - встречается в металлургии. Из него возводят печи для обработки фосфористой руды, стеклодувные установки, устройства для обжига фарфора.

Габаритные Параметры

Размеры огнеупорного кирпича, наиболее востребованного в бытовом строительстве:
Марка ДЛИНА ШИРИНА ВЫСОТА
Ш-5 230 мм 114 мм без 65 мм без
Ш-8 230 мм 124 мм 65 мм

Допустимы некоторые отклонения от нормы, они составляют 2-3 мм. Это не критично.
Помимо классического типа существуют кирпичи полуторный и трехчетвертной. Они схожи по форме с прямым огнеупорным, отличаются габаритами. Но эти параметры входят в стандарт размеров огнеупорного кирпича.

Форма
Наименование Длина ширина Высота

Прямой

230-300 мм 65-100 мм 65-150 мм

Полуторный

230 -300 мм 65-75 мм 172-225 мм

Трехчетвертной

172-187 мм 65-75 мм 114-124 мм

, размеры и стандарты печного кирпича закреплены нормами ГОСТ 8691–73.Химико-физические параметры регулирует ГОСТ 390–96.
Место хранения должно быть огнеупорных строительных материалов иметь навес, лучше использовать крытый склад. Особенно актуально для шамота. Попавшая на него влага ведет к потере свойств и разрушению.


Узнайте больше

Размеры огнеупорного кирпича и его класс

При создании конструкций, которые будут работать при воздействии выбираемых высоких температур, для установки из кирпича огнеупорный.В этом строительном материале есть специальные добавки, которые позволяют предотвратить растрескивание при колебании температуры и сильном нагревании.

Классификация огнеупорного кирпича

Существует четыре класса изделий, которые подразделяются в зависимости от того, какой способ обжига применяют, тип примесей используется и от их назначения:

  1. Кварцевая кирпич . Для ее создания используется кварц или его заменяют песчаником.
  2. Глиноземный , другое название - шамотный.При его производстве в глиняной основы добавляется шамот.
  3. Основной . В его составе магнезия и известь.
  4. Углеродный . Для такого производства используется прессованный кокс или графит.

Третий и четвертый классы для строительства предприятиях промышленности. При кладке домашней печи или камина, также обустройстве сауны или бани выбирают кирпич шамотный.В кварцевой кирпича есть свои особенности: она способна выдерживать высокие температуры, но может разрушиться под химическим воздействием.

Формы шамотного кирпича

Такие кирпичи могут иметь несколько форм, они могут быть угловыми, клиновидными и прямыми. Очень важно то, что качественные материалы создают надежные конструкции, которые можно использовать долго.

Все их виды имеют размеры и маркировки, поэтому объединить их в один универсальный параметр не представляется возможным.

Из истории

Изначально стандартов для изготовления кирпича не было, а параметры рассчитывались в дюйммах. Любой цех мог создать их в определенном размере, а в девятнадцатом веке была создана их классификация.

В России также взяты стандарты, взятые из строя параметры, по которым производятся огнеупорный кирпич немецких мастеров. Те же размеры используются в стандартных и сегодня, они внесены в ГОСТ. Такой типоразмер считается нормальным форматом, его маркировка - НФ.Размеры этого формата удобны для тех, кто с ними работает, их удобно держать в руках мастерам при укладке.

Стоит помнить, что стандартные стандарты не только размеры кирпича, но также ее состав и способ применения.

Современные стандарты

Другие размеры считаются производными он нормального формата. Среди стандартов можно увидеть менее популярные изделия:

  1. Евро кирпич.
  2. Одинарный кирпич модульный.

Грани кирпича имеют свои названия. Наиболее длинная из них - тычок, самой широкой грань называют постелью, а малую - ложком.

Правильно подобранный размер кирпича упростит работу по возведению стен. Но, в любом случае, кирпичная кладка отлично выглядит как при внешнем оформлении, так и при внутреннем. Чтобы мастерам было проще работать, в проектной документации всегда указывается размер кирпича, под которую она создавалась

Огнеупорный кирпич: маркировка и применение

Выбирая определенную кирпич для строительства, необходимо подобрать для нее правильный раствор. Стоит, что шамотный кирпич имеет небольшие размеры, она применяет при облике и из нее топливные сооружения.

Глиноземный кирпич имеет маркировку в виде буквы Ш.

Самый востребованный материал - общего назначения - может иметь маркировку ША или ШБ.

При формировании сухим способом получают ковшовую кирпич, который используется при облицовочных работах на печах и каминах, имеет маркировку ШЦУ. Но сводят камины и печи, используя шамотный кирпич общего назначения.

ША-44 Кирпич шамотный клиновой огнеупорный 114 * 230 * 65/55 мм Боровичи

Размер: ША 44 - 230х65-55х114 3,4 кг. 280 шт. на поддоне

Шамотный клиновой кирпич Боровичского комбината огнеупоров, произведен согласно ГОСТ 390-06

.
Марка изделия Размеры, мм Вес Кол-во на поддоне
а а 1 б б 1 с
1 ША-5 230 65 114 3,5 350
2 ШБ-5 230 65 114 3,5 350
3 ША-6 230 40 114 2,3 490
4 ША-8 250 65 124 4,2 297
5 ШБ-8 250 65 124 4,2 297
6 ША-9 300 65 150 6 200
7 ША-15 300 65 225 9 130
8 ША-22 230 65 55 114 3,4 350
9 ША-23 230 65 45 114 3,1 350
10 ША-26 250 65 45 124 3,5 400
11 ША-27 172 65 55 114 2,5 490
12 ША-42 230 75 65 114 3,7 280
13 ША-44 230 65 55 114 3,4 350
14 ША-45 230 65 45 114 3,1 350
15 ША-47 250 65 55 124 3,9 324
16 ША-48 250 65 45 124 3,6 324
17 ША-94 460 230 75 17,2 70
18 ША-96 600 230 90 26,6 49

Кирпич шамотный - какие размеры и вес?

Габариты и вес кирпича учитывают при проектировании дома или здания. По габаритам можно рассчитать, сколько штук кирпича понадобится для строительства объекта, и сколько это понадобится стоит. По весу материалов определяют, сколько весят стены, и какая нагрузка на фундамент. А от этого показателя напрямую зависит от типа фундамента (ленточный, свайный, столбчатый и др.).

В строительстве каминов и печей - все то же самое. Тем более, что огнеупорный кирпич бывает не только прямой, но и клиновой:

  • Торцевой клиновой.
  • Ребровой клиновой.

Размеры и вес обычного шамотного кирпича

Давайте рассмотрим, какие бывают типоразмеры шамотного кирпича самой распространенной и востребованной группы ША, и сколько они весят:

  • ША-1 (брусок) - 230х65х65 мм - 2 кг.
  • ША-5 (прямой) - 230х114х65 мм - 3,4 кг.
  • ША-6, ША-14 (прямой) - 230х114х40 мм - 2,2 кг.
  • ША-8 (прямой) - 250х124х65 мм - 4,2 кг.
  • ША-9 (прямой) - 300х150х65 мм - 6,1 кг.
  • ША-10 (прямой) - 345х150х75 мм - 7,8 кг.
  • ША-22 (клин торцевой) - 230х114х65 / 55 мм - 3,1 кг.
  • ША-23 (клин торцевой) - 230х114х65 / 45 мм - 3,3 кг.
  • ША-25 (клин торцевой) - 250х124х65 / 55 мм - 4 кг.
  • ША-29, ША-30 (клин торцевой) - 300х150х65 / 55 мм - 5,7 кг.
  • ША-44, ША-45, ША-49 (клин ребровой) - 230х114х65 / 55 мм - 3,1 кг.
  • ША-49 (клин ребровой) - 250х124х65 / 55 мм - 4 кг.
Размеры шамотного кирпича

Размеры и весковесов

У легковесного огнеупорный кирпич характеристика совсем другой.Габариты у всех одинаковые - 230х114х65 мм. Однако плотность различается - 400 кг / м3, 1000 кг / м3 и 1300 кг / м3. Поэтому и вес будет разным:

  • ШЛ-1,3 №5 - 2,1 кг.
  • ШЛ-1,3 №8 - 2,6 кг.
  • ШЛ-1,0 №5 - 1,7 кг.
  • ШЛ-1,0 №8 - 2,0 кг.
  • ШЛ-0,4 №5 - 0,7 кг.
  • ШЛ-0,4 №5 - 0,8 кг.
Размеры легковесного кирпича

Размеры и вес огнеупорных плит

Огнеупорные плиты - это большие плоские изделия, используются в основании тепловых агрегатов. Характеристики:

  • ША-94 - 460х230х75 мм - 16,7 кг.
  • ША-95 - 575х170х80 мм - 16,4 кг.
  • ША-96 - 600х230х90 мм - 26,1 кг.
  • ША-97 (брус) - 460х113х114 мм - 14,7 кг.
Огнеупорные плиты

Купить шамотный кирпич по выгодной цене в Киеве Вы сможете в интернет-магазине shamoty.com.ua. Доставка по всей Украине. Звоните и заказывайте:

  • (067) 549-59-52
  • (050) 549-59-52
  • (093) 549-59-52

Кирпич шамотный ША-5 (ШБ-5)

Цена:

Кирпич огнеупорный (шамотный):
- ША-5 - 44 руб / шт.(с НДС)
- ШБ-5 - 42 руб / шт. (с НДС)

Упаковка: деревянные поддоны, пакетирование

Вес кирпича: 3,6 кг / шт

В упаковке: 385 шт.

Описание

Для возведения агрегатов и конструкций, подвергающихся воздействию высоких температур, превышающих 1000 C или , использование обычного керамического кирпича негативно отразиться на эксплуатационных характеристиках объекта строительства. Для таких целей, как используют, используют огнеупорные изделия, среди которых самым распространенным являетсяотный кирпич.

Основным компонентом изготовления шамотного кирпича является огнеупорная глина с высоким содержанием оксида алюминия, которая зависит от этого химического соединения. В зависимости от конструкционных особенностей и характера использования возводимых конструкций шамотный кирпич различных типоворазмеров и марок. Размеры изделий регламентируются ГОСТ 8691-73, а их технические условия разработаны в соответствии с ГОСТ 390-96.

Шамотный кирпич ША-5 и ШБ-5 получил широкое применение в промышленном, так и в частном строительстве. Все чаще, при возведении печей и каминов печники рекомендуют вместо обычного керамического, использовать огнеупорный кирпич. Предназначенный для службы в агрессивной среде - этот строительный материал прослужит значительно дольше.

Применение

Огнеупорный кирпич ША-5 (ШБ-5) - используемые в сооружениях и агрегатах, работа которых сопряжена с высокими температурами, а также с воздействием открытого огня. Примерами могут служить различные котлы, сооружения в металлургической и стекольной промышленности, печи и камины.

Характеристики
Наименование показателя Норма для марки
ША ШБ
1 Массовая доля,%:
Al 2 O 3 не менее 30 28
SiO 2
2 Огнеупорность, ° С, не ниже 1690 1650
3 Дополнительная линейная усадка или рост,%, не более
при температуре, ° С
4 Пористость открытая,%, не более, для изделий группы:
Я 24 24
II 30 30
5 Предел прочности при сжатии, Н / мм 2 , не менее, для изделий подгруппы:
Я 20
II 15
6 Температура начала размягчения, ° С, не ниже 1300
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
