Шаг балок: Выбор сечения балок перекрытия чтобы оно было жестким и не батутило

Выбор сечения балок перекрытия чтобы оно было жестким и не батутило

Перекрытия воспринимают нагрузку от находящихся на нем людей, мебели, оборудования и внутренних перегородок и передают ее на несущие стены здания. Также они соединяют стоящие друг над другом стены и препятствуют их сдвигу. Выбор сечения балок означает определение их толщины и ширины. При этом необходимо обратить внимание на следующие факторы:

  • требования по степени жесткости к перекрытиям;
  • на допустимую длину пролета балок перекрытия;
  • нагрузку собственного веса перекрытия и эксплуатационные (временные) нагрузки;
  • шаг балок;
  • толщину теплоизоляции;
  • качество древесины;
  • выбор материалов для устройства чернового пола;
  • конструкцию потолка;

Для определения сечения балок перекрытия можно пользоваться таблицей, разработанной на основании требований еврокода EN 1991-1-1 (таблица 10.1).

Расчет в таблице дан для следующих параметров: тип чернового пола: ОСП, 22 мм; Эксплуатационная нагрузка: 300 кг/м² плюс 50 кг/м² дополнительной нагрузки легких перегородок; нагрузка собственного веса: 70 кг/м².  Цифры в скобках относятся к конструкции пола в небольших помещениях с нагрузкой 260 кг/м², например, 50 мм стяжка и полезная нагрузка 200 кг/м².

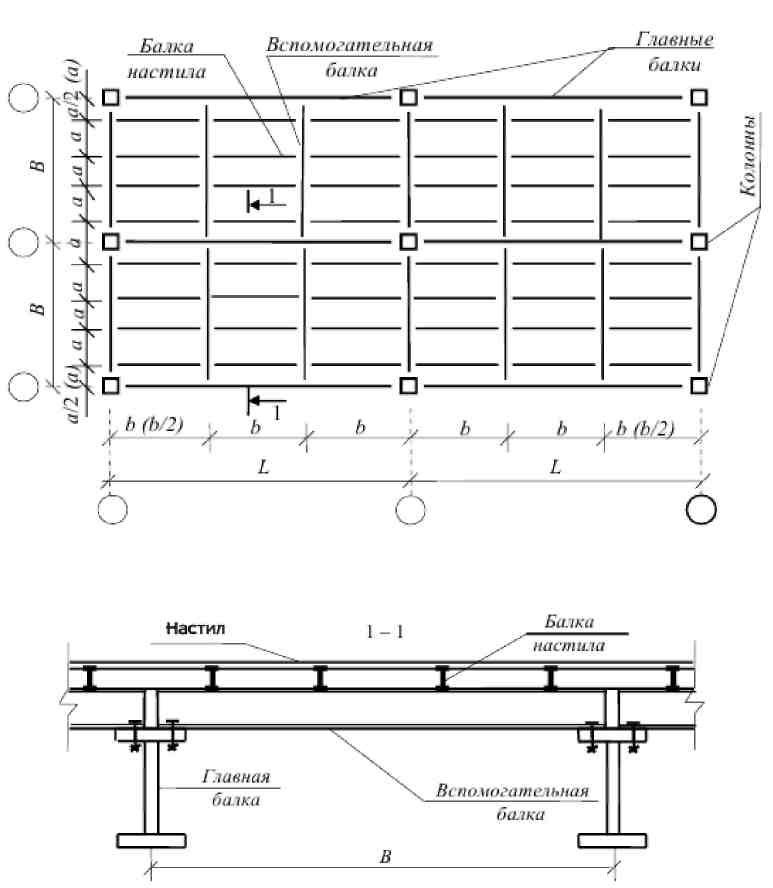

План раскладки балок

Для успешной сборки перекрытия необходим план раскладки балок, разработанный компетентным специалистом на основании инженерных расчетов, отвечающий требованиям нормативной документации. На плане раскладки балок должны быть указаны месторасположение, шаг, сечение балок, их длина или порядковый номер в списке материалов, а также габаритные размеры перекрытия и проемов.

Рис. 10.1.Пример плана раскладки балок для цокольных и подвальных перекрытий. (Вдоль фронтонных стен устанавливаются короткие опорные балки)

Для создания уклона к сливному отверстию в ванных комнатах уровень пола делают ниже чем в остальных помещениях. Здесь кроме ОСП часто укладывают теплый пол и керамическую плитку, поэтому для таких помещений выбирают балки меньшей высоты. Обычно перепад высот делают не менее 5 см (рис. 10.2).

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.
LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Расчет балок чердачного перекрытия для частного дома

Чердачное перекрытие должно быть достаточно прочным, чтобы выдерживать нужную нагрузку. На прочность перекрытия влияют несколько параметров, которые можно менять — величина пролета, поперечное сечение балок, шаг их установки, связи между балками…

Рассмотрим подробнее, как подобрать балки чердачного перекрытия для частного дома, методику их расчета, варианты конструкций.

Факторы определяющие нагрузку на перекрытие

Нагрузка на чердачное перекрытие создается:

  • весом самого перекрытия;
  • временной эксплуатационной нагрузкой — людьми, грузами, которые могут находиться на перекрытии.


Если для создания чердачного перекрытия используется только деревянные детали и обычные легкие утеплители, то удельный вес самого перекрытия можно принять равным 50 кг/м кв. без детальных расчетов.

Если дополнительно используется стяжка и простенки, то их удельный вес нужно прибавить. Обычно, при использовании сухой стяжки и легких пустотелых межкомнатных перегородок, удельную нагрузку от деревянного перекрытия и этих конструкций принимают равной не менее 100 кг/м кв.

Определение нагрузки на чердачное перекрытие

Временная эксплуатационная нагрузка может быть разной в зависимости от предназначения и использования чердачного помещения.

  • Если помещение совсем не эксплуатируется, то удельная эксплуатационная нагрузка согласно СНиП принимается не менее 100 кг/м кв. (75 кг х 1,3 — коэфф. надежности ).
    Тогда общая удельная нагрузка на чердачное перекрытие составит 100 + 50= 150 кг/м кв.
  • Для межэтажного перекрытия временная эксплуатационная нагрузка согласно нормативов должна быть не менее 200 кг/м кв (150 кг х1,3).
    Если неотапливаемый чердак должен служить складом не нужных вещей, то он приравнивается к межэтажному перекрытию.
    Общая удельная нагрузка — 250 кг/м кв. (200+50).
  • Если мансардный этаж будет жилым, и применяется стяжка пола (плавающий пол со звукоизоляцией) и легкие межсекционные перегородки, мебель, оборудование и прочее, то соответственно межэтажное перекрытие
    будет с общей удельной нагрузкой 300 кг/м кв. (200 + 100 кг/м кв.).

Определение сечения и шага установки балок

Ранее были определены исходные данные для расчета:
— общая удельная нагрузка на чердачное перекрытие;
— величина пролета между несущими стенами;

Можно воспользоваться таблицами подбора балок для чердачного перекрытия, которые приведены в СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»,

Для не эксплуатируемого чердака предлагается следующее сечение балок перекрытия и шаг их установки в зависимости от величины перекрытия. Но здесь временная эксплуатационная нагрузка принята 35 кг/м кв. – это весьма редкое посещение чердака только одним человеком. При этом обеспечивается прогиб балки не более 1/360 от длины пролета.

Следующая таблица для межэтажных перекрытий с удельной нагрузкой 240 кг/м кв. Максимальный прогиб балки также предусматривается не более 1/360 кг/м кв.

Также для проектирования балок существуют свои методики расчетов, а на любительском уровне применяются различные программы и калькуляторы. Можно ознакомиться: Калькулятор — Как узнать примерные размеры и сечение балок перекрытия для ознакомления

Дополнительно читайте, как делается чердачное перекрытие по деревянным балкам

Какие связи нужно применять между балками из досок

Если в качестве балок используются деревянные доски (не шире 80 мм при высоте до 250 мм), то необходимо предусмотреть меры препятствующие скручиванию балок. Достаточно будет, если доски сверху и снизу будут обшиты (связаны между собой) сплошным настилом из листовых жестких материалов типа ДСП, ЦСП, ОСБ, фанера… толщиной не менее 12 мм, для шага установки балок не более 600 мм.

Стыки обшивки должны располагаться по центру балок. Крепление обшивок осуществляется саморезами с шагом 200 мм на глубину 40 мм.

В результате будет образован каркас, который не только препятствует скручиванию, но и увеличивает сопротивляемость на прогиб и склонность к вибрации.

С одной стороны также каркас может быть сформирован рейками контробрешетки, которые устанавливаются перпендикулярно к балкам с шагом не более 600 мм и сечением не менее 20Х90 мм.

Обрешетка может быть обшита менее жестким материалом – ГВЛ, ГКЛ.

Если верхняя сплошная обшивка балок-досок не предусматривается, а также отсутствует контробрешетка, то упрочнение каркаса осуществляют вертикальными распорками. Они вставляются между балок и крепятся к ним металлическими уголковыми элементами, их сечение от 40Х100 мм. Шаг установки таких связей не более 2,1 метра, но обычно их ставят по местам стыка потолочной обшивки, при этом нижнюю контробрешетку не делают.

При выборе досок для перекрытия следует учитывать, что широкие ровные доски дороже чем узкие (при расчете за 1 м куб).

Высоту доски (высоту балки) нужно подбирать исходя из принятого решения о размещения всего слоя утеплителя и строительстве контрообрешетки.

Шаг балок может быть уменьшен, исходя из целесообразности закрепления обшивки, кратности размеру листов.

Также можно узнать, как спроектировать стропильную систему для дома

Шаг балок перекрытия в каркасном доме.

Каркасно-балочное перекрытие в частном доме. Утепление перекрытий между этажами

Добрый день, уважаемые каркасостроители!

Не нашел поиском подобной темы, поэтому решил создать сам.
Часто на форуме мелькает вопрос, как сделать , как перекрыть пролет какой то длинны . Иногда у вопрошающего просто не хватает опыта, иногда ему достаточно какой то подсказки или свежей мысли, иногда надо помочь выбрать из нескольких вариантов, порой надо сделать ликбез и предостеречь человека от опасных ошибок. Все это раскидано по разным темам, и найти проблему, подобную твоей, достаточно нелегко.
Давайте тут будем помогать друг другу по вопросам перекрытия, тогда можно будет в одном месте и посмотреть какую-то базу знаний, и задать свой вопрос по перекрытию каркасного дома.
Минимальная информация для задавания вопроса:
1) План дома.
2) Размеры пролетов
3) Что будет наверху — какая нагрузка на перекрытие

4) В чем затруднение с данным перекрытием, что бы хотелось и почему не получается.

Мне нужна помощь в оптимизации перекрытия в каркасном доме.

Вот основная тема про мое строительство:
На данном этапе сделано УШП, рисую проект каркаса в СкетчАп.

Вот планировка:

Пока предварительно отрисован каркас 1-го этажа:

Шаг стоек 500 (оптимизировал под ОСП, так как в качестве утеплителя эковата, внутри гипсокартон будет по горизонтальной обрешетке). Да и шаг 600 мне как то многовато кажется для 1,5 этажного дома. Хочу чтоб было крепко)
Стойки внешних стен — 150х40, внутренних — 100х40. Планирую обшивать ОСП, так что без укосин.

Вот конструкция типовой стены:

Может кому что-то бросится в глаза, напишите.

На плане видно, что в доме есть одно проблемное место — гостинная, пролет 4900 мм. Еще и проем для лестницы в этом помещении, размер 1100х2350 мм.

Задача: Сделать перекрытие первого этажа, с учетом, что выше будет жилая мансарда, а на полу будет 40мм стяжки.

В связи с малым опытом проектирования подобных сооружений, решить данную задачку с наскоку у меня не получилось. Точнее получилось, и скорее всего это будет работать, но чувствую что это очень не оптимальный вариант с громадным перерасходом материала:

На эскизе красными линиями обозначены стены, синими линиями наведены балки, желтый квадрат — подпорный столб, который держит площадку лестницы и подпирает перекрытие.

Шаг балок 400 мм, размер балок 50х250.
Такой шаг и размер (согласно калькулятору) нужен для перекрытия большого пролета в гостинной.
Но, он излишний на остальных пролетах.
И, хотя запас может был бы не лишним, но найти бревна такого размера, для напила досок 50х250 в таких количествах сложно (по крайней мере в нашем регионе). Да и не хотелось зарывать деньги в никуда, если можно сделать дешевле, и результат будет хорошим.

Какие выходы вижу я:
1) Переформатировать полностью перекрытие, кардинально изменив направление балок, их сечения и шаг, возможно добавив дополнительные несущие элементы. Тут мне нужна ваша помощь, потому что пока у меня в голове не складывается хорошего варианта.
2) Изменить шаг балок, подкорректировав его под пролеты. Тогда концы былок не будут так красиво сходится в середине дома, соединятся внахлест и распираться бриджингами.
3) Изменить высоту балок. Тогда не понятно, как сделать одинаковую высоту пола на втором этаже. В принципе, можно заменить часть балок на 200-ые, и в местах опирания подкладывать плашмя доску толщиной 50 мм, чтобы выйти на одну высоту с 250-ми балками. Тогда и бриджинги красиво зашьются.
4) может есть еще какой вариант?

Заранее спасибо всем неравнодушным

– это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома. Перекрытия в каркасном доме дают жёсткость потолку и полу, а также — всего дома.

Балки перекрытия каркасного дома — это обработанный на два канта круглый , лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок .

Расчет нагрузки

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками дома.

Подшивка и настилы

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.


Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять . И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

Часто можно услышать мнение, что каркасные дома — один из самых простых, рациональных и недорогих видов конструкций зданий. Опираясь на это представление, многие застройщики выбирают для строительства именно каркасные технологии, думая об экономии и, даже, о возможности построить дом своими силами. К сожалению, представление о простоте и дешевизне каркасных технологий относится лишь к тем, не соответствующим никаким строительным нормам и правилам постройкам, которые возводятся гастарбайтерами и неопытными любителями делать все своими руками. Впрочем, тоже самое можно сказать и о постройке своими руками рубленых домов из дерева .

Каркасные технологии действительно имеют много преимуществ, но, только в тех случаях, когда дом возводится опытными строителями из промышленно произведенных комплектующих для каркасного домостроения. Неопытный или неграмотный строитель, работая с каркасной технологией, может допустить гораздо больше ошибок, чем при строительстве дома из массива дерева или каменных материалов. Там где, при постройке дома из массивных стеновых материалов требуется всего несколько технологических операций, каркасные технологии потребуют гораздо большего количества технологических «проходов». При большем количестве операций значительно возрастает риск совершения ошибок, несоблюдения технологий и неправильного использования материалов. Поэтому, каркасные дома, построенные без проекта и привлечения квалифицированных специалистов «на авось» или на доверии к гастарбайтерам, могут быть недолговечными, вскоре потребовать капитального ремонта из-за неудовлетворительных потребительских качеств (промерзание, намокание утеплителя, большие расходы на отопление, гниение конструктивных элементов, разрушение, как отдельных элементов, так и всей конструкции в целом). К сожалению, в России существенно ограничен перечень нормативной строительной документации, по проектированию и строительству каркасных домов. В настоящее время действует свод правил 2002 года СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» , разработанный на основе устаревших Национальных норм по жилищному строительству Канады 1998 года.

В этой статье мы приведем краткий обзор основных ошибок и нарушений технологии каркасного домостроения.

Строительство без проекта.

Это универсальная «генеральная» ошибка при выборе любой технологии строительства. Однако именно в каркасной технологии цена ошибок может быть особенно высока и привести к перерасходу средств вместо их экономии как из-за применения избыточного количества материала (каркас из бруса большого сечения) так и необходимости ремонтов из-за недостаточных сечений балок, редкого шага их установки , разрушения конструктивных элементов из-за неучтенных нагрузок, неправильно выбранных способов соединения в узлах и крепежных материалов, биологического разрушения дерева из-за нарушения паро-влагоотведения.

Строительство из дерева «естественной влажности».

Практически нигде в цивилизованных странах не строят дома из сырой древесины, также как и раньше на Руси никогда не строили домов из свежесрубленных стволов деревьев. В СП 31-105-2002 п. 4.3.1 говорится: «Несущие конструкции (элементы каркаса) домов данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения». Сырое дерево — это лишь полуфабрикат для производства стройматериалов. В России продавцы и поставщики деликатно называют сырые пиломатериалы древесиной «естественной влажности». Напомним, что свежесрубленное дерево имеет влажность 50-100%. Если дерево сплавлялось по воде, то влажность составляет 100% и более (количество воды превышает количество сухого вещества). «Естественная влажность» обычно подразумевает, что дерево немного высохло при обработке и транспортировке, и влаги в нем содержится от 30 до 80%. При сушке на открытом воздухе количество влаги уменьшается до 15-20%. Нормальной же равновесной влажностью высушенной промышленным способом древесины, находящейся в контакте с атмосферой будут величины влажности 11-12%. При усушке влажного дерева длины пиломатериалов сокращаются на 3-7%, а объем древесины на 11-17%. Использование древесины «естественной влажности» для строительства каркасных домов приводит к неконтролируемой усушке дерева, которая изменяет линейные размеры элементов конструкции, может привести к деформациям, растрескиваниям и разрывам древесины с разрушением крепежных элементов. При усушке деревянного каркаса раскрываются многочисленные щели и зазоры, значительно увеличивающие теплопроводность стен каркасного дома, разрывающие изоляционные материалы, препятствующие проникновению влаги. При усушке дерева увеличивается его плотность, что приводит к лучшей проводимости вибраций и звуков.

Строительство из пиломатериалов без предварительной антисептической обработки.

Даже в самом правильно спроектированном каркасном доме неизбежно выпадение определенного количества конденсата на разделах сред, которых в каркасных домах гораздо больше, чем в постройках из массивных материалов. Увлажненное дерево, содержащего в своей структуре полисахариды, является прекрасной питательной средой для различных форм микрофлоры и микрофауны, представители которой способны разрушить структуру дерева за короткий промежуток времени. В СП 31-105-2002 (п. 4.3.2) говорится о том, что антисептической обработке подлежат все деревянные элементы, расположенные ближе 25 см от уровня земли и все деревянные элементы, выполненные не из сухого дерева.

Неправильное использование материалов.

В классической каркасной технологии угловые стойки каркаса не должны изготовляться из бруса или из трех сбитых вплотную досок — в этом случае обеспечены повышенные теплопотери через «холодные углы». Правильный «теплый угол» собирается из трех вертикальных стоек, расположенных во взаимно перпердикулярных плоскостях.

Для обшивки каркаса используются материалы, способные нести нагрузки. Например, ОСП должно быть конструкционным и предназначено именно для наружных работ.

Утепление вертикальных каркасных стен допустимо только жесткими плитами утеплителя. Засыпные и рулонные утеплители из-за усадки и сползания со временем могут использовать только на горизонтальных поверхностях или в кровлях с уклоном до 1:5. При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Данное решение удорожает конструкцию, увеличивает теплопроводность стены, поэтому выгоднее использовать качественный более дорогой утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя — 60 см. Еще лучше, если размер проема уменьшен до 59 см, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя — будет много щелей.

Неправильное крепление материалов.

Черные саморезы можно использовать только для крепления листовых материалов. Использование черных саморезов в силовом каркасе, тем более в каркасе из влажного дерева может привести к разрыву этих ненадежных крепежных изделий, имеющих низкую прочность на срез.

Во всех случаях сборки силовых элементов каркаса используются оцинкованные гвозди, либо хромированные или латунированные саморезы минимальным диаметром 5 мм. Использование перфорированных стальных крепежных элементов без перевязки деревянных элементов не всегда гарантируют проектную прочность каркаса.

Крепежные элементы балок и других элементов силового каркаса недопустимо крепить к ОСП плитам, тем более гвоздями.
При прибивке листовых элементов гвоздями или прикручивании их саморезами недопустимо утапливание шляпки или головки глубже плоскости поверхности материала. С точки зрения конструкционной прочности заглубление головки или шляпки на половину толщины материала считается отсутствующим элементом крепления и должно быть продублировано правильно установленным саморезом или гвоздем.
Минимальное расстояние от края обшивочного материала до шляпки или головки крепежного элемента составляет 10 мм.

С 2012 года Международный строительный код для жилых зданий (International building code, п. 2308.12.8) требует для предупреждения сдвига при землетрясении, ветровой нагрузке и т.п. закреплять каркас всех вновь возводимых каркасных зданий к фундаменту анкерными болтами через прижимные пластины размером не менее 7,6 на 7,6 мм при толщине стали пластин не менее 5,8 мм. Минимальный диаметр болтов или анкеров составляет 12 мм.

Строительство каркасных домов по «новаторским» технологиям.

Наиболее распространенная в мире технология каркасного строительства предусматривает последовательную сборку «платформ» — перекрытий с полами, с последующей сборкой на них стен и установкой их в вертикальное положение. В этом случае строителям удобно передвигаться по сплошной поверхности, удобно работать с материалами, любые отклонения от проектного положения могут быть устранены до начала возведения стен, а сами перекрытия надежно покоятся на подлежащих конструкциях. Отечественные строители почему-то стараются изобрести свои собственные варианты постройки каркасного дома со сборкой стен «по месту», смешивая технологию постройки каркасного дома с технологией фахверка или «столбы и балки» с устройством перекрытий в последнюю очередь, что чревато необходимостью врезки или «подвешивания» балок перекрытий, необходимостью передвигаться по временным настилам, с высокой вероятностью получить травму при падении с высоты.

Ошибки работы с балками перекрытий каркасного дома.

Больше всего ошибок совершается с креплением балок. Лучше всего опирать балки на верхнюю обвязку несущих стен, на прогоны. Запрещается уменьшать сечение балки путем запила выреза для стыковки с обвязкой. При необходимости стыковки балки перекрытия с обвязочной балкой или прогоном балки должна крепиться через подкладной опорный брусок с пробитием гвоздями, либо с помощью стальных опор балки. Стальная опора балки должна иметь высоту равную высоте балки и крепиться гвоздями через все крепежные отверстия. Крепление балок с помощью опор меньшего размера, непробитие всех крепежных отверстий, крепление черными саморезами, крепления только на гвоздях без опорного бруска являются ошибками.

Наиболее распространенный шаг балок перекрытий в мировой практике каркасного домостроения составляет от 30 до 40 см. Такой шаг балок позволяет получить прочные перекрытия, не прогибающиеся под ударной нагрузкой. Устройство перекрытий с шагом более 60 см вообще не рекомендуется. Минимальная толщина листовых материалов для настила полов по балкам перекрытий составляет 16 мм для шага балок 40 см.

Часто балки-прогоны, работающие на изгиб, сплачивают из досок плашмя, а не устанавливая их на ребро.

Несущая способность перекрытий увеличивается, если покровный листовой материал черных полов дополнительно приклеивается к балкам перекрытий.
Несущая способность каркасных перекрытий может быть увеличена за счет жестких поперечных связей балок. Такие связи устанавливаются с шагом 120 см и могут служить опорой для внутренних ненесущих перегородок (через черный пол). Также поперечные распорки служат препятствием для распространения пламени при пожаре.

Как правильно просверливать отверстия в балках перекрытий:

Двутавровые балки:

Композитные двутавровые балки перекрытий можно прорезать или просверливать только в определенных местах по спецификации производителя. Не должны нарушаться верхние и нижние элементы двутавровых балок. На одну балку допускается не более 3-х отверстий. Одно отверстие диаметром до 40 мм может быть просверлено в любой части двутавровой балки за исключением опорных частей. Двутавровые клееные балки Дерево-ОСП-Дерево имеют обозначение «Верх». При самостоятельном изготовлении балок на основе ОСП следует учитывать направление силовой оси материала.

Балки перекрытий из пиленой древесины:

Ошибки работы с обшивкой каркасного дома.

По зарубежным строительным кодам и рекомендациям Американской ассоциации инженерной древесины (APA) обшивать каркас плитами ОСП можно как вертикально, так и горизонтально. Однако, если плита ОСП нашита вдоль стоек каркаса, то ось силы (обозначена на панели ОСП стрелками и надписью Strength axis) будет параллельна стойкам. Такое расположение плит пригодиться лишь для усиления слабых стоек каркаса, работающих на сжатие без значительных боковых и касательных нагрузок (что почти нереально в реальных условиях эксплуатации). Если же плиты ОСП нашиваются перпендикулярно стойкам, они усиливают каркас здания для восприятия касательных и боковых нагрузок, возникающих при воздействии ветра, подвижек основания при движении грунтов. Особенно актуальна горизонтальная обшивка панелями ОСП в каркасах с отсутствующими укосами, для придания требуемой жесткости конструкции. Если листы ОСП укладываются поперек стоек, то силовая ось будет перпендикулярна им, и листы ОСП выдержат большую нагрузку на сжатие и на растяжение. Так, например в отечественном СП 31-105-2002. «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» приводится (таблица 10-4) рекомендуемые параметры минимальной толщины фанеры для облицовки каркаса: если волокна фанеры параллельны стойкам каркаса при шаге 60 см, то минимальная толщина фанеры составляет 11 мм. Если же волокна фанеры располагать перпендикулярно стойкам, то можно использовать более тонкие листы толщиной 8 мм. Поэтому предпочтительнее листы ОСП нашивать длинной стороной не вдоль, а поперек стоек или стропил. Для наружной обшивки одноэтажных каркасных домов можно использовать ОСП толщиной 9 мм. Но при строительстве двухэтажных домов и любых домов в зонах сильных ветров минимальная толщина ОСП для наружной обшивки составляет 12 мм. Если каркасный дом обшивается мягкими волокнистыми плитами типа Изоплата, то в конструкции каркаса обязательно должны быть укосины, обеспечивающие боковую жесткость конструкции.

Между всеми листовыми материалами обшивки должны быть оставлены зазоры на температурное расширение величиной 2-3 мм. Если этого не сделать, то при расширении листы «вздуются».
Стыковка листов обшивки осуществляется только на стойках и поперечинах. Листы пришиваются «вразбежку», чтобы цепной перевязкой обеспечить большую прочность конструкции силового каркаса. Наружная обшивка должна связывать каркас стены с нижней и верхней обвязкой.

«Пироги» полов стен и кровли каркасного дома.

Основная ошибка к конструкции каркасных пирогов перекрытий , стен и кровли — возможность намокания утеплителя от проникновения внутрь влаги. Общее правило постройки стен в отапливаемых помещениях — паропроницаемость материалов должна увеличиваться изнутри кнаружи. Даже в полу, где часто делают наоборот: пароизоляцию укладывают со стороны грунта, а паропроницаемую мембрану — со стороны помещения.
В любом утепленном пироге каркасного дома изнутри должен быть сплошной слой пароизоляции. «Сплошной слой» действительно означает, что пароизоляция не должна иметь никаких дефектов: листы должны быть склеены с нахлестом по всему защищаемому контуру, без исключений. Например, почти все строители на этапе сборки каркаса забывают прокладывать пароизоляцию под место примыкания внутренних перегородок к внешним стенам согласно типовым схемам устройства примыканий пункта 7.2.12 СП 31-105-2002.

Дополнительно все зазоры между листовыми материалами обшивки во влажных помещениях и на кровле должны быть проклеены гидроизоляционными материалами, чтобы предупредить попадание влаги внутрь утепленных «пирогов».
Кроме предупреждения попадания влаги в утепленный пирог следует обеспечить и выведение влаги: снаружи каркасная стена должна быть либо обшита плитами ОСП, которые является «умным» паропроницаемым материалом, способным увеличивать паропроницаемость при увлажнении среды, либо защищена полупроницаемой мембраной, обеспечивающей удаление влаги из утеплителя. Дешевые однослойные мембраны обладают неудовлетворительной паропроницаемостью, и требует устройства воздушного зазора между утеплителем и мембраной. Также дешевые однослойные мембраны плохо защищают от проникновения влаги снаружи. Предпочтительно использовать дорогие супердиффузионные мембраны, которые обладают действительно хорошей паропроницаемостью и могут монтироваться прямо по утеплителю.

Вентиляция каркасного дома.

Образно говоря, внутреннее пространство правильно построенного каркасного дома идентично внутреннему пространству термоса: теплопотери через стены очень небольшие, а перенос влаги через стены чаще всего практически отсутствует (но может сохраняться при использовании ). Соответственно, должна отводиться наружу. Без продуманной это становится невозможным. В каркасном доме в каждом помещении должны быть установлены вентиляционные клапаны, либо окна должны иметь режим микропроветривания или встроенные щелевые вентиляционные клапаны. На кухне и в санузле должна быть установлена вытяжная вентиляция. За рубежом каркасные дома для постоянного проживания практически не строят без приточно-вытяжной вентиляции с системой рекуперации.

В завершении статьи приводим иллюстрации широко распространенной «народной» конструкции каркасного дома, в котрой, при ближаейшем рассмотрении нет ни одного правильно выполненного элемента.

Типичные ошибки, которые мы описали в статье, являются легко предотвратимыми. Прежде чем начинать строить свой первый каркасный дом или нанимать строителей, детально изучите пусть уже и слегка устаревший, но единственный доступный на русском языке свод правил по каркасному домостроению СП 31-105-2002. Обратив внимание на все детали и тонкости созданий силового каркаса здания и обеспечение долговечности его эксплуатации, вы сможете избежать дорогостоящих ошибок при строительстве или заказе своего каркасного дома.

Основа дома состоит не только из стен и крыши, но также включает в себя перекрытия в каркасном доме. Оно должно отвечать особенным требованиям и учитывать многие особенности. На первый взгляд может показаться, что все перекрытия одинаковы, и выполняться должны тоже по одинаковой технологии – но это заблуждение. К примеру, конструкция цокольных перекрытий постоянно подвергается резкой смене не только температуры, но и влажности, а также погодных условий. Соответственно, это перекрытие должно возводиться с учетом на все влияющие факторы, чтобы как можно больше снизить возможный ущерб. Перекрытия между этажами должно отвечать по прочности и нести в себе грамотную звукоизоляцию, чтобы обеспечить как можно более комфортное проживание. В то же время перекрытие чердака выполняет функцию теплоизоляции, чтобы удерживать в доме самую оптимальную температуру. В связи со всеми этими моментами и требования к технике возведения каждого перекрытия несколько разнятся

Виды перекрытий:

  • цокольные
  • межэтажные
  • чердачные

межэтажное перекрытие в каркасном доме

При установке чердачного перекрытия в каркасном доме , обязательно учитывать правильное сечение балок и расстояние между ними. Оно должно быть достаточным, чтобы удерживать крышу, собственный вес и возможную дополнительную нагрузку. Поверх стоя утеплителя, укладывают обязательную пароизоляцию, чтобы препятствовать попаданию влажности. Поверх них укрепляют редкий досочный настил достаточной толщины, чтобы спокойно можно было передвигаться при монтаже крыши и кровли.

Специалист рассказывает о деревянном перекрытии:

Даже если вы являетесь человеком, который далек от строительной сферы, то вам должно быть известно, что без качественного напольного покрытия жить крайне некомфортно. Это касается домов из разных материалов. Не исключение и каркасная постройка. Если правильно обустроить конструкцию пола, то с его помощью можно будет сохранить внутри помещений тепло, а также создать надежную опору, которая продлит срок эксплуатации здания на несколько десятилетий.

Для того чтобы придать постройке прочность, следует создать который будет выступать в качестве основы для будущего финишного покрытия.

Особенности конструкции чернового пола

Если вами будет осуществляться устройство пола в каркасном доме, то на первом этапе стоит создать черновое покрытие, которое должно быть максимально ровным, плоским и надежным. В конечном итоге на такое покрытие можно будет уложить, например, ламинат. Основной задачей такой конструкции будет равномерное распределение нагрузки на поверхность. Так вы сможете исключить возникновение изгибов и деформаций чистового покрытия. Устройство пола в каркасном доме может осуществляться по нескольким технологиям, но самыми популярными и актуальными на сегодня считаются лаги, сухая стяжка по грунту или мокрая стяжка по поверхности почвы.

Этапы возведения чернового пола на лагах

Если вы решили использовать методику, которая предусматривает применение лаг, то осуществить работы можно будет в несколько этапов. Эти элементы представляют собой необработанные бруски, которые располагаются по перекрытию или грунту. Их выравнивание следует осуществлять с той стороны, где будет застилаться чистовое покрытие. Для этого можно применить обычный топор. Древесина защищается от агрессивных факторов и воздействия насекомых, для чего поверхность элементов обрабатывается антисептическим составом.

Если вы будете укладывать лаги по перекрытию, то в верхнем венце стен необходимо вырезать пазы, куда будут укладываться строганые бревна. Помимо прочего, лаги устанавливаются на кирпичные опоры, которые упрочняют систему и продлевают срок использования конструкции. Когда установка чернового покрытия осуществляется по основанию, грунт предварительно засыпается слоем щебня в 2 см, который необходимо уплотнить. Лаги устанавливаются на опорные столбы, которые монтируются на фундамент, а их защита от воздействия влаги продлит срок эксплуатации конструкции.

Для справки

Устройство пола в каркасном доме может осуществляться и из фанеры, которая устанавливается на лаги. Данный вариант получается бюджетным и отличается износоустойчивостью и практичностью. Для надежного крепления элементов по периметру нужно уложить небольшие бруски, из которых следует выполнить деревянную обрешетку. Листы фанеры фиксируются специальными шурупами или гвоздями, расстояние между которыми должно быть равно примерно 150 мм.

После завершения данных работ можно начинать укладывать теплоизоляционные материалы по типу минеральной ваты или подложки под ламинат.

Создание чернового покрытия на основе мокрой стяжки

Если вами будет осуществляться устройство пола в каркасном доме, то можно применить технологию мокрой стяжки по грунту. Данная методика не всегда предпочтительна по той причине, что поверхность пола необходимо будет оставить до полного просушивания, на что уйдет несколько недель. Конечный срок будет зависеть от климатических условий. Сегодня известны две методики мокрой стяжки, одна из которых предполагает использование цементного раствора, тогда как другая — наливного пола. Самым распространенным способом создания такого основания выступает применение цемента марки М-250.

В итоге удается получить гладкую поверхность благодаря включению в состав полимерных ингредиентов. Помимо прочего, они придают покрытию повышенную устойчивость к механическим нагрузкам. Толщина данной системы может изменяться в пределах от 30 до 100 мм. Стяжку дополнительно следует укрепить металлическими элементами.

Подготовительные работы

Устройство чернового пола в каркасном доме может осуществляться по методу укладки мокрой стяжки. На подготовительном этапе в этом случае основание следует очистить, удалив мусор, посторонние предметы и грязь.

На следующем этапе укладывается гидроизоляция из полиэтиленовой пленки, а по периметру нужно установить ленту, которая станет компенсировать термические расширения смеси. Если поверхность имеет перепады в пределах от 2 до 4 мм, то следует установить маяки, которые гарантируют идеально ровную поверхность после заливки.

Методика проведения работ

Когда осуществляется устройство пола каркасного дома на ленточном фундаменте, то на следующем этапе необходимо развести смесь и нанести ее, разравнивая специальной планкой. От появившихся пузырьков воздуха необходимо избавиться спицей, затем черновая стяжка оставляется до высыхания примерно на месяц. Как только пол наберет прочность, можно использовать его в качестве чернового основания для укладки любого отделочного покрытия, включая керамическую плитку, линолеум, паркетную доску или ламинат.

Обустраивать наливной пол, который станет черновым основанием, лучше тогда, когда требуется выравнивание поверхности с уклоном до 30 мм. Однако наносить такую смесь на грунт категорически запрещается, так как состав предусматривает необходимость наличия твердого основания, например бетонной стяжки.

Материал нуждается в защите от воздействия влаги, поэтому необходима укладка гидроизоляционной пленки. Ее толщина может изменяться в пределах от 1 до 2 мм. Технология укладки такого раствора аналогична методике, которая была описана выше, однако наливные полы сохнут быстрее, а проводить дальнейшие работы можно будет уже через 10 дней.

Пол в каркасном доме на винтовых сваях

Устройство пола каркасного дома на винтовых сваях будет предусматривать использование бруса, швеллера или двутавра. Осуществлять работы можно сразу же после сооружения свайного основания. Для обвязки можно использовать деревянные балки, к которым крепятся лаги. Длина пролета балок не должна превышать уровень в три метра. Если пролет окажется больше данного значения, то следует дополнительно использовать опоры из свай. Для балок рекомендуется в 100 мм, в качестве материала лучше всего использовать хвойные породы древесины.

Перед монтажом обвязки нужно сделать гидроизоляцию основания с помощью рубероида, полиэтиленовой пленки или пенофола. Когда осуществляется устройство пола в каркасном доме на сваях, после установки балок можно переходить к укладке лаг. Расстояние между этими элементами должно составить 500 мм. Для первого этажа используются лаги на сваях, сечение которых должно составить 250 мм. Тогда как для второго этажа подойдут элементы в 70×200 мм. Если пролеты сравнительно небольшие, что особенно касается санузлов и ванных комнат, то сечение балок можно уменьшить до 50×150 мм.

Для того чтобы увеличить прочность конструкции, можно уменьшить до 40 см. Перед тем как приступать к укладке лаг, необходимо сделать разметку, которая станет определять расстояние между элементами. На следующем этапе в брусе обвязки необходимо сделать углубления по ширине брусьев. Как только в пазы обвязки будут уложены лаги, их можно зафиксировать дюбелями, саморезами, гвоздями или шурупами.

Когда осуществляется устройство пола в каркасном доме, фото рекомендуется рассмотреть заранее. Возможно, это позволит вам понять, по какой методике осуществлять работы. К слову о вышесказанном можно отметить, что снизу к лагам фиксируются доски квадратного сечения со стороной в 30 мм. Для того чтобы повысить прочность конструкции пола, брусья соединяются поперечными перемычками, расстояние между которыми составляет 150 см. Однако это условие не является обязательным.

Теплый пол по плите

Если вы закончили строительство каркасного дома, в качестве основания которого выступает плита, то самое время заняться устройством теплого пола. Основание обязательно должно быть чистым и сухим, а максимальный перепад по высоте не должен быть больше 0,5 см. В противном случае неровности необходимо выровнять. Для этого иногда даже применяется слой низкокачественного бетона.

Когда осуществляется устройство пола в каркасном доме на плите, на следующем этапе необходимо уложить гидроизоляцию, так чтобы она выполняла еще и роль пароизоляции. Для этого можно использовать полиэтиленовую пленку. Нахлест полотен должен составить примерно 12 см, а швы соединяются с помощью скотча. Важно уложить толстый слой теплоизоляции, который исключит теплопотери. Наиболее практичным материалом признан пенофол. в каркасном доме на следующем этапе предусматривает укладку трубопровода, который затем заливается все той же

какой шаг должен быть между стропилами

Задача правильно рассчитать расстояние между стропилами – очень ответственная. От того, насколько серьезно вы приступите к ее решению, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровельного покрытия, установка доборных элементов. Если просто подогнать шаг стропил под листы кровли, как это многие делают, то не факт, что между стропилами потом войдет утеплитель.

Если же ориентироваться только на утеплитель – первая же зима с ее обильным русским снегом сокрушит стропильную систему. Вот почему важно подобрать оптимальный шаг стропил для всех скатов, и как это сделать мы сейчас расскажем.

Вот хороший видео-урок, как самостоятельно рассчитать расстояние между стропилами:

Итак, расстояние между стропилами определяется такими важными факторами, как:

  1. Форма крыши (двускатная, односкатная или многоскатная).
  2. Угол наклона крыши.
  3. Параметры бруса, который используется для изготовления стропил (ширина, толщина).
  4. Конструкция стропильной системы (наслонная, висячая или скользящая).
  5. Совокупность всех нагрузок на крышу (вес покрытия, атмосферные осадки и др.).
  6. Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (сплошная из дерева, с пробелами 10 см, 20 см или сплошная из фанеры).

Каждый из этих параметров нужно непременно принимать во внимание.

Для правильного расчета сечения стропил и шага их установки сегодня существует много сложных формул. Но помните, что такие формулы были в свое время разработаны больше для того, чтобы была возможность не столько идеально рассчитать конструктив  крыши, сколько изучить работу таких элементов.

Например, сегодня пользуются популярностью несложные онлайн-программы, которые неплохо рассчитывают параметры стропил. Но идеально, если вы сможете самостоятельно поставить конкретные задачи и вычислить все, что вам нужно. Важно понять до мелочей, что именно происходит в стропильной системе во время эксплуатации, какие именно силы на нее воздействует и какие нагрузки. А компьютерная программа не всегда может учитывать все, то что замечает человеческий мозг. Поэтому мы советуем вам произвести расчеты все-таки вручную.

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Подходим к главному вопросу: какое расстояние должно быть между стропилами крыши жилого дома? Вот здесь запаситесь терпением и внимательно изучите все нюансы.

Пункт 1. Длина стены и выбор шага стропил

Первым делом шаг установки стропил на крыше жилой постройки обычно выбирают конструктивно размеру здания, хотя и с учетом многих других факторов.

Например, проще всего устанавливать стропила с шагом 1 метр, поэтому для стены длиной 6 метров ставится стандартно 7 стропил. В тоже время можно сэкономить, поставив их с расстоянием 1 и 2 метра, и получится ровно 5 стропил. Можно поставить также с расстоянием 2 и 3 метра, но зато усилить обрешеткой. Но крайне нежелательно делать шаг стропил более 2 метров.

Пункт 2. Влияние снеговых и ветровых нагрузок на форму крыши

Итак, мы остановились на том, что среднее расстояние между стропилами обычной крыши – 1 метр. Но, если в местности значительная снеговая или ветровая нагрузка, крыша пологая или просто тяжелая (например, покрыта глиняной черепицей), тогда такое расстояние необходимо уменьшить до 60-80 см. А вот на крыше с уклоном более 45 градусов его можно даже увеличить на расстояние 1,2 м-1,4 м.

Почему это так важно? Давайте разберемся. Дело в том, что воздушный поток сталкивается на своем пути со стеной под крышей здания, и там происходят завихрения, после чего ветер ударяет в карнизный свес крыши. Получается, что ветровой поток как бы огибает скат крыши, но при этом стремясь ее приподнять. И в крыше в этот момент возникают силы, которые готовы ее сорвать или опрокинуть – это две наветренные стороны и одна подъемная.

Есть еще одна сила, которая возникает от давления ветра и действует перпендикулярно склону, стараясь словно вдавить скат крыши вовнутрь. И чем больше угол наклона ската кровли, тем больше имеют значение безопасные силы ветра и меньше касательные. А чем больше угол ската, тем реже нужно ставить стропила.

Понять, делать вам высокую крышу или пологую, поможет эта карта среднего значения ветровой нагрузки:

В российском климате на стандартную крышу дома значительную часть года воздействует такое атмосферное явление, как снег. И здесь тоже нужно учитывать, что снеговой мешок обычно скапливается больше на какой-то одной стороне крыши.

Вот почему в таких местах, где возможен снеговой мешок, нужно ставить спаренные стропильные ноги либо делать сплошную обрешетку. Проще всего определить такие места по розе ветров: с наветренной стороны ставят одиночные стропила, а с подветренной – спаренные.

Если вы впервые строите дом, тогда не найдетесь на собственную интуицию, а определите среднестатистическую снеговую нагрузку для своей местности по официальным данным:

Пункт 3.

Вопрос утепления и стандартной ширины матов

Если вы планируете утеплять кровлю, тогда шаг стропил целесообразно ставить под стандартные размеры плит теплоизоляции, а это 60, 80 или 120 см.

Если потом подгонять утеплитель под уже существующие параметры крыши, будет много отходов, щелей, мостиков холода и прочих проблем.

Пункт 4. Качество и прочность используемого пиломатериала

Огромное значение также имеет то, какой именно материал вы используете для строительства стропильной системы. Так, для каждой породы древесины существует своя нормативная документация, которая касается ее несущей способности:

Т.к. для изготовления стропильной системы крыши в России чаще всего используется сосна и ель, их прочность на изгиб и особенности использования уже давно прописаны. Если же вы будете использовать древесину других пород, то нужно будет выводить поправочный коэффициент.

Кроме того, если на стропилах будут сечения, врубки или отверстия под болты, в этих местах нужно рассчитывать несущую способность бруска с коэффициентом 0,80.

Пункт 5. Расстояние между затяжками и балками перекрытия

Если крыша строится со связанными между собой стропильными фермами, и их нижний пояс используется одновременно в качестве балок перекрытия, тогда расстояние между фермами нужно делать в пределах 60-75 см, чтобы учитывать конструкцию будущего пола.

Пункт 6. Нагрузки на стропильные узлы

Итак, вот основные нагрузки, которые действуют на стропильную систему крыши:

  1. Статические, куда входит вес самой стропильной системы, вес кровли, лежащего на крыше снега и доборных элементов.
  2. Динамические, куда входит сила ветра, неожиданные повреждения кровли, вес человека и техники для ремонта и им подобные факторы.

И все они способны в определенный момент воздействовать на крышу одновременно, а поэтому и существует такое понятие, как критическое значение. Это именно то значение нагрузок, при котором крыша не выдерживает и деформируется.

Поэтому, если здание строится со значительными пролетами, то обязательно применяются стальные стропильные фермы. Дело в том, что напряжение в таких стержнях отсутствует, и вся нагрузка приходится на узлы – на них воздействуют сжимающие и растягивающие силы. А расстояние между такими фермами рассчитывается в зависимости от типа кровли и конструкции самой крыши.

Обычно унифицированную ферму ставят с пролетом, кратным шести, и поэтому между узлами фермы делается расстояние, кратное полутора метрам.

Пункт 7. Вес стропильной системы и кровельного пирога

Не забывайте, что главное предназначение стропил – удерживать на себе всю крышу, и ее вес при этом имеет немаловажное значение:

Пункт 8. Удобство монтажа кровельного покрытия

Влияет на расстояние между стропилами также такой фактор, как выбранное кровельное покрытие. Чем выше уклон крыши, тем больше кровельных материалов при этом будет использовано. А чем они тяжелее, тем чаще придется ставить под них стропила. И сплошная обрешетка также имеет свой вес:

У каждого вида кровли – свой оптимальный шаг стропил. Ведь многие стандартные листы по краям нужно крепить прямо в стропила или обрешетку, и важно, чтобы они совпадали. Иначе работа по покрытию кровли легко превратится в сущий ад на высоте, поверьте.

Вот почему даже перед началом монтажа нужно обязательно сделать раскладку, все несколько раз проверить. И знать некоторые важные тонкости по каждому из видов покрытий.

Итак, мы определили, что, помимо других конструктивных факторов, на стропильную систему крыши одновременно действует целая совокупность нагрузок: вес обрешетки, шапка из снега, давление ветра. После того, как вы сложите все нагрузки вместе, обязательно умножьте их на коэффициент 1,1. Необходимо делать расчет на разрушение, т.е. на полную нагрузку, которая действует на крыше, плюс небольшой запас. Так вы сможете заложить дополнительную 10% прочность на случай непредвиденных обстоятельств.

Теперь остается только разделить общую нагрузку на планируемое количество стропил и выяснить, справится ли каждое из них со своей задачей. Если кажется, что конструкция будет хилой – смело добавьте 1-2 стропила в общее количество, и вы будете спокойны за свой дом.

Стандартная конструкция крыши – это стропила, решетчатые прогоны, и каждый из этих элементов срабатывает только на ту нагрузку, которая давит именно на него, а не на всю крышу в целом. Т.е. на каждое отдельно взятое стропило действует своя нагрузка: общая, но поделенная на количество стропильных ног. Поэтому изменением шага стропил вы изменяете площадь и силу нагрузки – уменьшая ее или увеличивая. Если же менять шаг стропил вам неудобно, поработайте с параметрами сечения стропильных ног, и общая несущая способность крыши увеличится в разы:

При этом расчете старайтесь добиться, чтобы самое длинное стропило было у вас в проекте не более шести с половиной метров, в противном случае – наращивайте их по длине. Для чего это нужно? На крышах с уклоном скатов до 30 градусов стропила — так называемые «сгибаемые элементы». Т.е. они работают именно на изгиб, и к ним есть определенные требования. А возможность прогиба стропил рассчитывают по специальной формуле. Если результат превышает норму, тогда стропила увеличивают по высоте и делают новый расчет.

А вот на крыше с уклоном скатов более 30 градусов такие стропила будут считаться «сгибаемо-сжатыми» элементами. То есть, стропила не только немного прогибаются под весом крыши, но и сдавливаются от конька к мауэрлату. Кроме того, на растяжение необходимо проверить и ригель, который обычно сдерживает две стропильные ноги.

Как видите, с подобными расчетами справится даже далекий от строительства человек. Главное – все учесть, быть внимательным и готовым потратить немного больше времени на проектирование, чтобы потом вся работа прошла быстро и четко.

Дом и деревянные балки перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса. Как пропускать коммунникации через балки: читайте о допустимых размерах и расположении вырезов и отверстий в балках перекрытий

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий   Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Читайте как рассчитать толщину утеплителя в деревянном полу дома в вашем регионе.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

 пролёт (м)/
шаг установки (м)

2,0

2,5

3,0

4,0

4,5

5,0

6,0

0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1,0 75х150 100х150 100х175 125х200 150х200 150х225 175х250

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Нагрузки, кг/пог. м Сечение балок при длине пролета, м

3,0

3,5

4,0

4,5

5,0

5,5

6,0

150

50х140

50х160

60х180

80х180

80х200

100х200

100х220

200

50х160

50х180

70х180

70х200

100х200

120х220

140х220

250

60х160

60х180

70х200

100х200

120х200

140х220

160х220

350

70х160

70х180

80х200

100х220

120х220

160х220

200х220

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2

ШИРИНА ПРОЛЕТА, М РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М ДИАМЕТР БРЕВЕН, СМ
2 1 13
0,6 11
2,5 1 15
0,6 13
3 1 17
0,6 14
3,5 1 19
0,6 16
4 1 21
0,6 17
4,5 1 22
0,6 19
5 1 24
0,6 20
5,5 1 25
0,6 21
6 1 27
0,6 23
6,5 1 29
0,6 25
7 1 31
0,6 27
7,5 1 33
0,6 29

Ознакомьтесь с преимуществами современной конструкции перекрытий пола.

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Вид

Сорт

Размер

Максимальный пролет, м

древе-сины



поперечного сечения балки, мм

при наличии горизонтальных связей у опор

при наличии перекрестных вертикальных связей

при наличии горизонтальных связей у опор и перекрестных вертикальных связей







шаг балок, мм







300

400

600

300

400

600

300

400

600

Древе-

2

38х89

1,86

1,72

1,58

1,99

1,81

1,58

1,99

1,81

1,58

сина



38х140

2,92

2,71

2,49

3,14

2,85

2,49

3,14

2,85

2,49

хвойных



38х184

3,54

3,36

3,20

3,81

3,58

3,27

3,99

3,72

3,27

пород



38х235

4,17

3,96

3,77

4,44

4,17

3,92

4,60

4,29

4,00





38х286

4,75

4,52

4,30

5,01

4,71

4,42

5,17

4,82

4,49

Примечание Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа

Таблица. Максимальные пролеты балок чердачного перекрытия.  Неэксплуатируемый чердак.





Размер поперечного

Максимальный пролет, м

Вид древесины

Сорт

сечения балки, мм

шаг балок, мм







300

400

600

Древесина хвойных

2

38х89

3,11

2,83

2,47

пород



38х140

4,90

4,45

3,89





38х184

6,44

5,85

5,11





38х235

8,22

7,47

6,52





38х286

10,00

9,09

7,94

Таблица. Максимальные пролеты балок перекрытий. Особые случаи







Максимальный пролет, м



Вид



Размер попереч

Балки с потолками,

прикрепленные к деревянной обрешетке



Балки с цементной

древе-сины

Сорт

ного сечения балки,

без перекрестных вертикальных связей

при наличии перекрестных вертикальных связей

стяжкой





мм

шаг балок, мм







300

400

600

300

400

600

300

400

600

Древе-

2

38х89

1,99

1,81

1,58

1,99

1,81

1,58

1,99

1,81

1,58

сина



38х140

3,14

2,85

2,49

3,14

2,85

2,49

3,14

2,85

2,49

хвойных



38х184

3,87

3,64

3,27

4,12

3,75

3,27

4,12

3,75

3,27

пород



38х235

4,55

4,28

3,91

4,99

4,75

4,18

5,27

4,79

4,13





38х286

5,18

4,88

4,46

5,65

5,37

5,06

6,23

5,81

4,79

1 Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа.

2 При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются



Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Общая нагрузка, кг/м2

Пролет 6 м. № двутавра при шаге, мм

Пролет 4 м. № двутавра при шаге, мм

Пролет 3 м. № двутавра при шаге, мм



1000

1100

1200

1000

1100

1200

1000

1100

1200

300

16

16

16

10

12

12

10

10

10

400

20

20

20

12

12

12

10

10

10

20

20

20

12

12

12

10

12

12



Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):
1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.

2. Ширину балки расчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).

3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу. Таблицы соотношения длины и массы арматуры различного сечения.

4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

Таблица. Рекомендуемые размеры прямоугольных поперечных сечений балок

Ширина сечения.

Высота сечения, мм

мм

300

400

500

600

700

800

1000

1200

Далее кратно 300

150

+

+















200



+

+

+











300







+

+

+







400











+

+

+



500













+

+



Далее кратно 100















+

+


Теперь прочитайте про расчет стропильной системы и расчет фундамента.

For determining beam spans (distance a beam can span between supporting posts), consider the following concept. The more weight, or the longer the supported length of joist that a beam must carry, the shorter the span of the beam – for a particular size of beam.







vita Fairfield Grande Arbor Инструкция по эксплуатации

vita Fairfield Grande Arbor Инструкция по эксплуатации

www.wearevita.com

Установите флажок для этого содержания

В случае отсутствия или дефекта деталей, пожалуйста, позвоните в нашу службу поддержки клиентов. в 1 800 282 9346 (С понедельника по пятницу с 8:00 до 5:00 EST).

1. Стропила (8) Длина 38 ″ (96.5 см) — 10838
2. Заглушки для перголы (20) — 10700-1
3. Заглушки (4) — 10824
4. Правые стойки (2) Длина 84 ″ (213 см) — 10792
5. Левая стойка (2) Длина 84 ″ (213 см) — 10821
6. Стойки (4) — 10737-1
7. Несущие балки (4) Длина 46 1/2 ″ — 10839
8. Поперечные рельсы боковой панели (2) Длина 31 5/8 “(80 см) — 10822
9. Длина вертикальных шпинделей боковой панели 10 3/8 дюйма — 10795
10. Средние направляющие боковой панели (2) Длина 31 5/8 “(80 см) — 10823
11. Квадратные решетки боковой панели (2), длина 47 3/4 дюйма — 10793
12. Алюминиевые вставки ребра жесткости (2) — 10996
13. Соединитель несущей балки (2) — 10707-1
14. Горизонтальные нижние направляющие боковой панели (2) Длина 31 5/8 ″ (80 см) — 10794
15. Винты из нержавеющей стали 3 дюйма (76 м) (32) — 20007
16. Винты из нержавеющей стали 1 1/2 дюйма (38 мм) (12) — 20005
17. Тюбик винилового клея (2) — 20000

Инструменты, которые вам понадобятся

• молот
• Рулетка
• Уровень
• Табурет или короткая лестница
• Лопата или шнек
• Аккумуляторная дрель
• Стальное сверло 1/8 «x 2»

Главная Информация

• Внимательно прочтите инструкции перед началом сборки.
• При сборке компонентов кладите их на неабразивную поверхность (например, в транспортировочную коробку), чтобы не поцарапать.
• Для беспрепятственного монтажа мы рекомендуем площадку размером примерно 10 x 8 футов (3 м x 2.4 м).
• При сборке компонентов не следует прилагать чрезмерных усилий.

ШАГ ПЕРВЫЙ

Соберите балки беседки
  1. Вставьте один стальной элемент жесткости (стальным блоком вверх) в нижний карман балки за соединитель. Толкайте, пока стальной блок не коснется внутреннего оребрения.
  2. Наденьте соединитель балки на балку. Установите соединитель так, чтобы четыре отверстия были обращены вверх. С усилием надавите, пока соединительная муфта не войдет в балку.
  3. Наденьте вторую соединительную муфту на стальную вставку в муфту.
  4. Прикрутите соединительную муфту к виниловым балкам и стали с помощью винтов 1 1/2 дюйма (38 мм). Нижнее и верхнее отверстия необходимо предварительно просверлить с помощью стального сверла (не входит в комплект).
  5. Повторите для второго луча.
ШАГ ВТОРОЙ

Соберите верх беседки
  1. Разместите две несущие балки, как показано на рисунке, просверленными отверстиями вверх.
  2. Расположите восемь стропил над соответствующими предварительно просверленными отверстиями на несущих балках, как показано на рисунке. С помощью шурупов 3 дюйма (78 мм) прикрепите восемь стропил к несущим балкам.
    Внимание: Самонарезающие винты просверливают внутреннее ребро. Держите винт прямо, чтобы просверлить внутреннее ребро.
  3. Нанесите тонкую полоску винилового клея на внутреннюю часть торцевой крышки.
    и установите торцевые крышки перголы, как показано на рисунке.

ШАГ ТРЕТИЙ

Соберите боковые панели
  1. Вставьте решетку в нижнюю направляющую, как показано.
    Примечание: нижняя направляющая будет иметь 7 отверстий только с одной стороны.
  2. Вставьте решетку в среднюю направляющую.
    Примечание: средняя направляющая будет иметь 7 отверстий на нижней стороне и 5 отверстий наверху.
  3. Вставьте пять шпинделей в верхнюю часть средней направляющей.
    Примечание. Средняя направляющая будет иметь 5 отверстий только с одной стороны. Разделите пространство внутри средней направляющей для решетки и шпинделей.
  4. Наденьте верхнюю направляющую на решетку.
    Повторите то же самое для другой боковой панели.

ШАГ ЧЕТВЕРТЫЙ

Прикрепите боковые панели к сообщениям

1. Установите одну стойку и завершите боковую панель, вставив узел боковой панели в отверстия на стойке. Сдвиньте направляющие, пока выступы не встанут на место.

2. Повторите то же самое для соседнего столба. Обратите внимание, что есть левый и правый пост. Они отмечены вверху сообщения.

Каждая боковая панель должна иметь левую и правую стойку.

ШАГ ПЯТЫЙ

Прикрепите обрезные колпачки к сообщениям

3. Установите накладные колпачки на место, как показано на рисунке.

4. Если вы приобрели комплект отделки (продается отдельно), также сдвиньте в этот момент второй комплект накладок и молдингов основания.

5. Приклейте и вставьте заглушки на стойки, как показано на рисунке.

ШАГ ШЕСТОЙ

Соедините верх беседки с столбами
  1. Переместите боковые панели в их окончательное положение и отрегулируйте ширину проема до 80 дюймов (203. 2 см).
    Поместите предварительно собранную верхнюю часть оправки на стойку, как показано на рисунке.
  2. Прикрепите основные несущие балки к стойкам двумя винтами с каждой стороны, как показано на рисунке.
  3. Прикрепите стропила к стойкам двумя винтами с каждой стороны, как показано на рисунке.

Внимание: Чтобы приклеить планку стойки на место:

1. Сдвиньте облицовку стойки вниз.
2. Нанесите большое количество винилового клея вокруг столба.
3. Сдвиньте облицовку стойки обратно в желаемое место и подождите несколько минут, чтобы она застыла.

ШАГ СЕМЬ

Установите беседку в землю

У вас есть три варианта выполнения этого шага. (Все покупаются отдельно)

ВАРИАНТ ПЕРВЫЙ — Если ваша беседка:
• планируется установить с ограждением или калиткой
• расположен в зоне сильного ветра или урагана
• расположен на неровном грунте

Рассмотрите возможность использования:

A — Комплект для удлинения профессиональных стоек 4 × 4 (длина 30 дюймов / 76. 2 см) (комплект из 4 шт.)
• Покупка в Vita, www.wearevita.com.
• Рекомендуется для установки на бетонные опоры.
• Следуйте инструкциям, прилагаемым к комплекту.

— или —

Б — 4 x 4 x 3 фута (91.4 см), длинный деревянный столб (4)
• Покупайте отдельно от вашего местного лесного склада.
• Рекомендуется для установки в бетонный фундамент.

ВАРИАНТ ВТОРОЙ — Если ваша беседка:
• предназначен для использования в качестве самостоятельного садового акцента или дорожки.
• находится на ровном месте

Рассмотрите возможность использования:
4-дюймовая стойка крепления EZ (комплект из 4 шт.)

• Покупка в Vita, www.wearevita.com.
• Инструкции включены в комплект.

В землю с бетонной опорой (вариант первый)
(Предполагая, что должности были продлены)

Беседки должны быть хорошо закреплены, чтобы не допустить опрокидывания от ветровой нагрузки и т. Д.

  1. Переместите беседку на ее окончательное место (вам понадобится помощник).
  2. Когда вы определили расположение каждой стойки, отметьте положение земли и затем отодвиньте беседку в сторону.
  3. Выкопайте четыре ямы глубиной примерно 33 дюйма (83.8 см). Расположение и раскопки этих четырех отверстий являются наиболее важным этапом и должны выполняться с осторожностью. Глубина этих отверстий позволит скрыть стык удлинителя стойки (если он выбран в качестве опции) на 3 дюйма (7.6 см) под землей.
  4. Осторожно верните оправку в исходное положение и выровняйте по горизонтали и вертикали.
  5. Засыпьте ямы гравием или цементом.

Бесплатный телефон для Северной Америки: 1 800 282 9346
www.wearevita.com

Документы / Ресурсы

дело
Связанные руководства / ресурсы

Panasonic SF4D-h58 — световая завеса типа 4 — защита рук — шаг луча 20 мм — высота 950 мм

  • Ряд

    СФ4Д

  • Тип и стиль световой завесы

    Световая завеса — тип 4 — компактная и прочная

  • Тип защиты

    Рука

  • Количество лучей

    48 каналов луча

  • Шаг луча

    20 мм

  • Минимальный обнаруживаемый объект

    Ø 25 мм

  • Высота защиты

    950 мм

  • Рабочий диапазон

    0. от 2 до 9 метров (короткий режим) от 0,8 до 15 метров (длинный режим)

  • Функции

    Серия SF4D отличается тонким и прочным корпусом (30 x 30 мм) и новой оптической системой высокой мощности. Прочный корпус устройства предотвращает попадание жидкостей и пыли. Новая серия обеспечивает стабильную и надежную работу световой завесы безопасности даже в агрессивных средах. До 5 единиц могут быть соединены последовательно. Программное обеспечение для настройки функций Удобный контроллер с программным обеспечением для настройки обеспечивает визуально интуитивно понятную работу, обеспечивая мощную поддержку для поддержания стабильной работы и устранения неполадок, позволяя выполнять внутреннюю настройку продукта серии SF4D, собирать историю ошибок, планировать корректирующие меры и отслеживать падение света в режиме реального времени. условия.

  • Североамериканские стандарты

    ANSI/UL 61496-1/2 (тип 4), CAN/CSA C22. 2 № 14, CAN/CSA E61496-1/2

  • Источник света

    Инфракрасный светодиод

  • Эффективная диафрагма

    ±2,5° или менее

  • Рабочий диапазон

    0.от 2 до 9 метров (короткий режим) от 0,8 до 15 метров (длинный режим)

  • Выходы управления с рейтингом безопасности

    НПН/ПНП x 2

  • Время отклика выхода системы безопасности

    Ответ на выключение: 10 мс или менее (не соединены последовательно/параллельно), 18 мс или меньше (соединены последовательно/параллельно) (Примечание 7) Ответ на включение: 50 мс или меньше

  • Детали напряжения

    24 В пост. тока, +20 % / -30 % Пульсация от пика до пика 10 % или менее

  • Температура

    от –10 до +55 °C

  • Защита

    IP67, NEMA13

  • Строительство

    Алюминиевый корпус, поверхность обнаружения из поликарбонатной смолы и нержавеющей стали, нейлоновые колпачки

  • Тип соединения

    Соединитель

  • Сведения о типе соединения

    Выберите соединительный кабель из серии SFD

  • Вес предмета

    5. 22 фунта на EA

  • Платформа

    Beam для привлечения раунда Series-E на 80 млн долларов —

    Это презентация Beam для привлечения раунда серии E на 80 миллионов долларов в 2021 году.

    О

    Beam Dental — первый цифровой поставщик стоматологических услуг для бизнеса. Опыт компании в продуктах сосредоточен на простоте использования и индивидуальном ценообразовании, которое в основном основано на профилактическом уходе. Beam включает вознаграждение за гигиену полости рта в ценообразование полиса.

    Компания Beam Dental, основанная в 2012 году, предлагает цифровую платформу для управления страхованием пользователей наряду с «умной» зубной щеткой, при этом участники, использующие этот продукт, часто получают более выгодные тарифы на свою страховку.

    Раунд возглавил фонд акций роста Mercato Partners Traverse с участием новых и существующих инвесторов, включая Drive Capital, Georgian, Nationwide и Breakout Capital. В результате раунда общий объем финансирования Beam из Коломбуса, штат Огайо, превысил 160 миллионов долларов.

    «Благодаря этому финансированию мы можем привлечь больше брокеров на нашу платформу, увеличить распространение и ускорить адаптацию», — сказал в интервью Insider генеральный директор и соучредитель Beam Алекс Фроммейер. «В настоящее время мы находимся в 41 штате, и мы хотим добавить оставшиеся девять, представляя новые продукты, включая нашу зубную щетку следующего поколения.

    В

    Beam в настоящее время работает около 250 сотрудников, но, вероятно, благодаря этому новому финансированию их число вырастет до 300. Сбор средств занял около трех месяцев от двери к двери и был полностью дистанционным. По словам Фроммейера, в раунде также было превышено количество подписок.

    Компания утверждает, что за последние три года ее доходы существенно выросли. Согласно релизу Beam, он удвоил свою базу участников в 2019 году и снова в 2020 году.

    «Этот раунд помогает нам создавать и масштабировать наши новые продукты со скоростью, которую мы не смогли бы достичь ранее», — добавил он.

    Раунды финансирования

    Дата объявления Имя транзакции Количество инвесторов Собранные деньги Ведущие инвесторы
    2 марта 2021 г. Серия E – Beam Dental 6 80 миллионов долларов Траверсный фонд
    5 января 2021 г. Venture Round – Beam Dental 5
    29 мая 2019 г. Серия D – Beam Dental 2 55 миллионов долларов Грузинский
    15 мая 2018 г. Серия C – Beam Dental 1 22 доллара.5М Кляйнер Перкинс
    26 октября 2017 г. Серия B – Beam Dental 2 5,5 млн долларов Предприятия Льюиса и Кларка
    8 августа 2014 г. Серия A – Beam Dental 1 5 миллионов долларов Драйв Кэпитал
    30 октября 2012 г. Семенная круглая – Beam Dental 1 430 тысяч долларов

    Краткий обзор презентации

    Палуба шага луча

    Я загружаю колоды в банкомате. Я добавлю комментарии и прочее позже.



    Структурированный краткий обзор

    слов



    Длина направляющих



    Заголовки



    Внешний вид



    Рассказ



    Структура



    Слайды



    Обзор слайдов

    Что вы думаете о колоде? Какая ваша любимая часть?





    Нужна помощь с колодой?

    Отправляйтесь на колоду Perfect Pitch.Конкурентоспособные цены и помощь экспертов, чтобы вы были готовы и уверены в сборе средств.

    Хотите увидеть 100 других колод?

    Если вы любите презентационные колоды, ознакомьтесь с полной коллекцией презентационных колод здесь!

    Ищу что-нибудь интересное для чтения

    Вступить в игру

    Бесплатные инструменты и ресурсы, подобные этому, доставляются вам по мере их появления.

    Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

    CGOLDENWALL Световые завесы безопасности Защитный датчик Датчик светового экрана Шаг луча 40 мм Лучи 10 Высота срабатывания 430 мм (настраиваемая) с контроллером и кабелем —


    Депозит без ввозной пошлины и $31.95 Доставка в Российскую Федерацию Детали Купон:   Сэкономьте дополнительно 10 долларов США, применив этот купон. Условия
    Материал Metal
    Тени Материал Акрилонитрил Бутадиенский стирол, Бумага, Алюминий, Акрил, Shell
    Источник света Светодиод, лампа накаливания

    • Убедитесь, что это подходит, введя номер модели.
    • ПРОЧНЫЙ КОРПУС- Толстый корпус из алюминиевого сплава, стабильная работа и надежная безопасность.
    • ТОЧНЫЙ МОНИТОРИНГ. Обнаружение точное, а скорость отклика составляет всего 10 мс.
    • ШИРОКОЕ ПРИМЕНЕНИЕ. Подходит для защиты людей или объектов в бумагоделательном, кожевенном, деревообрабатывающем, литьевом, ковочном, штамповочном станке, мониторинге безопасности и т. д.
    • ПЕРСОНАЛИЗАЦИЯ ПО ТРЕБОВАНИЮ. Эта световая завеса безопасности предназначена для обнаружения запястья/человека и используется, когда оборудование находится на определенном расстоянии от источника опасности или места для остановки оборудования.Пожалуйста, свяжитесь с нами, если у вас есть другие требования к шагу луча и высоте срабатывания, например, к типу обнаружения пальцев, мы готовы предоставить индивидуальные услуги.
    • ГАРАНТИЯ- Наши защитные световые завесы поставляются с годовой гарантией и пожизненной технической поддержкой.
    › Подробнее о продукте

    Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

    Как создать двускатную балку

    В этом упражнении создается двухскатная сборная железобетонная балка, используемая для строительства промышленных цехов. Благодаря обновленным многосегментным инструментам «Балка» и «Колонна» создавать такие структуры в ARCHICAD 23 стало намного проще.

    Форму балки можно определить с помощью следующих трех профилей поперечного сечения:

    Создание параметрического профиля

    Перейдите к Options > Complex Profiles > Profile Manager и создайте новый параметрический профиль.

    Выберите значок Beam в Используйте с . Выберите образец заполнения Reinforced Concrete — Prefab и начертите профиль тройника, как показано на скриншоте ниже.

    Начало профиля должно быть посередине стенки, на 400 мм выше самого нижнего края заполнения.

    Включите Растяжение по ширине/высоте и расположите Горизонтальные / Вертикальные зоны растяжения в соответствии с изображением ниже. Нижняя часть зоны вертикального растяжения (горизонтальные пунктирные линии) должна находиться в начале координат профиля, а верхняя — в верхней кромке профиля. Горизонтальная зона растяжения (вертикальные пунктирные линии) проходит между левым и правым концом профиля.

    Добавьте модификаторы смещения Толщина полки и Толщина стенки . Размер по умолчанию должен быть 200 мм для обоих.

    Разместите Номинальную ширину/высоту размеров в соответствии с изображением. Первый должен быть 600 мм, а второй должен быть 900 мм. Сохраните сложный профиль.

    Создание балки

    Изображенный выше луч можно создать с помощью четырех сегментов луча. Сегменты Балки и Колонны были введены в ArchiCAD 23 с целью сделать возможным моделирование структурных элементов сложной формы.

    Дважды щелкните инструмент Beam Tool на панели инструментов. На экране появится обновленное диалоговое окно Beam Default Settings . В ARCHICAD 23 Инструменты Балки и Колонны стали иерархическими элементами системы, поэтому пользовательский интерфейс также стал иерархическим. Имеются отдельные страницы для Балка, Сегмент, Отверстие, План этажа и сечение, Классификация и свойства .

    Выберите страницу Beam , перейдите к панели End Cuts and Reference Axis и выберите параметр внизу по центру в Reference Axis .

    Перейдите на страницу Segment и выберите параметр Multi-Segmented . Луч теперь состоит только из одного сегмента.

    Не снимая выделения с этого сегмента, перейдите к панели Структура , выберите параметр Прямоугольный . Установите строительный материал Железобетон — сборный . Выберите параметр Унифицированный размер и установите для параметра Высота сердечника значение 200 мм, а для параметра Ширина сердечника — значение 600 мм.Наконец, выберите опцию Fixed length и установите ее значение на 400 мм.

    Добавьте новый сегмент, нажав кнопку Добавить . Второй сегмент появится в списке сегментов. Выберите только что созданный сегмент, откройте панель Structure и примените следующие настройки:

    Выберите опцию Сложный профиль и выберите созданный выше Т-образный сложный профиль. Нет необходимости задавать строительный материал, так как выбранный сложный профиль уже содержит эту информацию.

    Выберите параметр Tapered Size и установите его, щелкнув маленькую стрелку справа. Эта опция позволяет пользователю установить разные размеры в начале и в конце сегмента. Измените высоту поперечного сечения в начале на 600 мм. Номинальная высота используемого сложного профиля будет автоматически скорректирована на это значение.

    Также можно настроить модификаторы смещения используемого сложного профиля.Откройте панель Модификаторы смещения профиля и измените толщину полки на 100 мм на конце .

    Наконец, выберите для сегмента опцию Flexible Length . В отличие от фиксированной длины, это позволит сегменту растягиваться, если пользователь изменит общую длину балки.

    Выбор второго сегмента и нажатие кнопки Добавить создаст новый сегмент путем дублирования выбранного. Двушаговая балка симметрична, поэтому некоторые размеры необходимо поменять местами между началом и концом нового сегмента.

    Не снимая выделения с третьего сегмента, откройте панель Структура, щелкните маленькую стрелку справа и выберите Поменять местами начальный и конечный размеры . Это отразит геометрию, поменяв местами настройки.

    Из-за симметричного расположения лучей четвертый и последний сегмент является простой копией первого. Выберите первый сегмент и нажмите Добавить . Будет создан новый сегмент, который будет дублировать первый. Выберите второй сегмент и наведите курсор на маленькие стрелки вверх и вниз в левой части сегмента.Перетащите сегмент в конец списка.

    В качестве последнего шага поместите балку на вид в плане. Установите его длину на 9800 мм.

    Графическое применение изменений в режиме редактирования

    Упражнение по изменению некоторых размеров предварительно созданной двускатной балки. Ширина сердцевины и толщина перемычки будут изменены, но нет необходимости изменять сам комплексный профиль, так как все эти измерения были определены как параметрические.В ARCHICAD 23 режим редактирования стал доступен также для балок и колонн, что значительно упрощает такие изменения.

    Режим редактирования позволяет выбирать отдельные сегменты, просто щелкая по ним. Выбранный сегмент будет выделен зеленым цветом. Вы можете войти в режим редактирования, открыв 3D-вид, выбрав балку и нажав Edit .

    Начнем с выделения прямоугольного сегмента слева. После выбора нажмите на одну из горячих точек.Выберите параметр Растянуть ширину поперечного сечения симметрично (второй слева) в появившейся палитре домашних животных и измените значения Номинальная ширина с 600 мм на 400 мм.

    Повторите эти действия со вторым наклонным сегментом с Т-образным профилем, но на этот раз выберите параметр Номинальная ширина поперечного сечения симметрично (третий слева).

    Продолжайте настраивать Толщину стенки , которая управляется модификатором смещения, определенным в сложном профиле.Края, управляемые модификаторами смещения, выделены синим цветом, нажмите на один из вертикальных краев полотна, выберите параметр Смещение края (ов) (первый слева) на палитре домашних животных и просто перетащите его и измените значения Толщина полотна от 200 мм до 150 мм.

    Номинальная ширина и Толщина стенки должны быть изменены на обоих концах сегмента, так как он имеет коническую геометрию.

    Двухшаговая балка симметрична, поэтому повторите эти шаги с двумя другими сегментами.Вы также можете передавать значения с помощью пипетки и шприца , или вы также можете получить доступ к настройкам луча в режиме редактирования.

    После завершения изменения выберите Выйти из режима редактирования .

    Измененная двухскатная балка выглядит так в 3D после выхода из режима редактирования.

    Стартап Insurtech привлекает 80 миллионов долларов

    • Первый цифровой стартап по стоматологическому страхованию Beam привлек раунд финансирования серии E на сумму 80 миллионов долларов.
    • Раунд возглавил инвестиционный фонд развития Mercato Partners Traverse.
    • Компания Beam Dental, основанная в 2012 году, предлагает цифровую платформу для управления страхованием пользователей наряду с «умной» зубной щеткой.
    • Посетите раздел Business Insider, чтобы узнать больше.

    Первый цифровой стартап по стоматологическому страхованию Beam привлек раунд финансирования серии E на сумму 80 миллионов долларов.

    Компания Beam Dental, основанная в 2012 году, предлагает цифровую платформу для управления страховкой пользователей, а также «умную» зубную щетку, при этом участники, использующие этот продукт, часто получают более выгодные тарифы на свою страховку.

    Раунд возглавил фонд акций роста Mercato Partners Traverse с участием новых и существующих инвесторов, включая Drive Capital, Georgian, Nationwide и Breakout Capital. В результате раунда общий объем финансирования Beam из Коломбуса, штат Огайо, превысил 160 миллионов долларов.

    «Благодаря этому финансированию мы можем привлечь больше брокеров на нашу платформу, увеличить распространение и ускорить адаптацию», — сказал в интервью Insider генеральный директор и соучредитель Beam Алекс Фроммейер. «В настоящее время мы находимся в 41 штате, и мы хотим добавить оставшиеся девять, представляя новые продукты, включая нашу зубную щетку следующего поколения.»

    В Beam в настоящее время работает около 250 сотрудников, но, вероятно, благодаря этому новому финансированию их число вырастет до 300. Сбор средств занял около трех месяцев от двери к двери и был полностью удаленным. По словам Фроммейера, на этот раунд также было превышено количество подписок.

    Компания утверждает, что за последние три года значительно увеличила выручку. Согласно сообщению Beam, в 2019 году и в 2020 году количество участников увеличилось вдвое.

    удавалось достичь ранее», — добавил он.

    Ознакомьтесь с презентацией Beam Dental ниже:

    Виртуальное клиническое испытание для количественной оценки влияния коллимации и шага луча на качество изображения в компьютерной томографии.

    Журнальная статья (Журнальная статья)

    Цель: использовать конструкцию виртуального клинического испытания (ВКИ) для изучения влияния коллимации и шага луча на качество изображения (IQ) в компьютерной томографии (КТ) при различной частоте дыхания и сердечной деятельности.Подход: Компьютерная модель человека [фантом удлиненного сердца-торса (XCAT)] с добавленными поражениями легких использовалась для имитации семи различных частот сердечных и дыхательных движений. В этом исследовании использовался утвержденный симулятор компьютерной томографии (DukeSim). Была проведена дополнительная проверка для обеспечения точности DukeSim при различных шагах и коллимациях луча. Каждый фантом XCAT визуализировали с помощью симулятора КТ с несколькими шагами (от 0,5 до 1,5) и коллимациями луча (от 19,2 до 57,6 мм) при постоянном уровне дозы.Изображения сравнивались с реальными данными с использованием трех общих показателей IQ в легких. Кроме того, систематическая ошибка и изменчивость в измерениях рентгенологических (морфологических) признаков были количественно определены для количественной оценки поражения легких для конкретных задач в исследуемых условиях визуализации. Результаты. Все метрики, общие для задач, ухудшились на 1,6% до 13,3% с увеличением шага. При изображении с движением увеличение высоты тона уменьшало артефакты движения. IQ немного ухудшился (1,3%) при изменении коллимаций исследуемого пучка.Движение пациента отрицательно влияло (в пределах 7%) на IQ. Среди всех признаков во всех исследованиях условий визуализации компактность2 и удлинение показали наибольшую (-26,5%, 7,8%) и наименьшую (-0,8%, 2,7%) относительную погрешность и изменчивость. Результаты радиомики были надежными для изученных профилей движения. Выводы: Хотя коллимация с большим шагом и большим лучом может отрицательно сказаться на качестве КТ-изображений, она желательна для быстрой визуализации. Кроме того, наши результаты не показали серьезных побочных эффектов при количественной оценке морфологии поражений легких при увеличении шага или коллимации луча.VCTs, такие как тот, который продемонстрирован в этом исследовании, представляют собой жизнеспособную методологию для экспериментов в CT.

    Полный текст

    Герцог Авторы

    Процитированные авторы

    • Абади, Э; Сегарс, ВП; Харравуд, Б.; Шарма, С; Кападиа, А; Самей, Э

    Дата публикации

    Опубликовано в

    Том/выпуск

    Начальная/конечная страница

    Идентификатор PubMed

    Центральный номер публикации ID

    Международный стандартный серийный номер (ISSN)

    Цифровой идентификатор объекта (DOI)

    Язык

    Место проведения конференции

    © 2022 Университет Дьюка | Условия использования | Работает на ВИВО

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка браузера на прием файлов cookie

    Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
    • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
