Шаблон топора – Подборка из 8 шаблонов топорища для самостоятельного изготовления

Подборка из 8 шаблонов топорища для самостоятельного изготовления

Основным рубящим инструментов является – топор. Он универсален в хозяйстве, с помощью его можно выполнять различные работы. Рукоять топора называется – топорищем. Сама рукоять бывает разной формой, размером и материалом изготовления. В данной статье вы сможете ознакомиться с самыми известными формами топорищ для топора.

Данная форма топорища предназначена в основном для походных действий, такой топор очень легкий и его без проблем можно положить в сумку.

7 форм топорищ для топора

Удивительно, но от размера топорища зависит его предназначение и функции.

7 форм топорищ для топора

Неплохо сделана рукоять у данного топора.

7 форм топорищ для топора

Очень оригинально сделал мастер такой топор, где рукоять из кованой цепи.

7 форм топорищ для топора

Изогнутая рукоять придаёт еще более мощи при ударе, такой топор называется – «Кротос»

7 форм топорищ для топора

Топор еще и стрелять умеет – это что-то новенькое и явно необычное.

7 форм топорищ для топора

Этот топор может заменить вам даже нож.

7 форм топорищ для топора

Топор русского стрельца на Руси называли – бердыш. Это топор с длинной ручкой с весьма широким лезвием формой луны. Длинная ручка помогала при стрельбе, так как с помощью её можно было сделать упор в землю. Драгуны так же использовали бердыш, но он был меньших размеров. Вес такого топора был около 1.5 кг. Данный топор был очень похож на алебарду.

Вот бердыш, который использовала конница. Он весьма малых размеров, но зато был очень эффективный в бою.

Топор русского стрельца - 6

Вот собственно так применяли топор при стрельбе, что придавало отличной меткости для стрелка.

Топор русского стрельца - 6

Каждая составная часть топора была очень важна, на данном рисунке расписано название каждой из них.

Топор русского стрельца - 6

Разнообразная форма и размеры – придавала универсальность в использовании данного топора.

Топор русского стрельца - 6

Это уже современная модель, в которой сразу ружье и топор.

Топор русского стрельца - 6

Очень редкий экземпляр и иметь такой могли только князья.

Топор русского стрельца - 6

Современные топоры оснащают ручками из самых разных материалов, топоры могут быть литые железные, оснащенные фиберглассовой ручкой, и, конечно же, классические рукояти из дерева. Деревянные ручки для топора изготавливают из дуба и клена, а также березы, ясени, ятобы. Представим топ – 10 примеров оформления топора с деревянной ручкой.

Топор мясорубный с деревянной ручкой.

Топор с деревянной ручкой. ТОП

Топор, изготовленный в Польше, надежный и практичный.

Топор с деревянной ручкой. ТОП

Удивительный плотницкий топор с красивейшей резьбой по дереву.

Топор с деревянной ручкой. ТОП

Интересное оформление деревянной рукояти.

Топор с деревянной ручкой. ТОП

Подарочный топор, с красивым оформлением рукояти с изображением медведя.

Топор с деревянной ручкой. ТОП

Удивительная модель топора, словно сливается с рукоятью в резьбе и позолоте.

Топор с деревянной ручкой. ТОП

Топор Вулкан с прекрасной деревянной рукоятью.

Топор с деревянной ручкой. ТОП

Охотничий топор с рукоятью из дерева.

Топор с деревянной ручкой. ТОП

А вот кельтский топор с деревянной ручкой.

Топор с деревянной ручкой. ТОП

Ручная работа, деревянная рукоять.

Топор с деревянной ручкой. ТОП

Топор – незаменимая вещь в хозяйстве, на охоте или на природе. Ранее чаще всего использовали деревянную рукоять для топора, но такие рукоятки очень часто ломались и трескались. Поэтому люди решили делать топор с металлическими ручками, к вашему вниманию 10 моделей таких топоров.

Топор известной марки в современности, сверху натянута резиновая оболочка.

10 моделей топоров с металлической

Вот такой ледоруб-топор часто используют на зимних рыбалках.

10 моделей топоров с металлической

Один из редких топоров, точнее редкость его в ручке. Говорят, что таких топоров в мире всего 5 штук.

10 моделей топоров с металлической

Вот ручку обтянули обычной мешковиной.

10 моделей топоров с металлической

Современный, туристический топор – лучший выбор для выхода в природу на шашлыки.

10 моделей топоров с металлической

Один из авторов сделал топор своими руками из листа металла – неплохо вышло.

10 моделей топоров с металлической

Топор в японском стиле.

10 моделей топоров с металлической

Еще один неплохой топор для походов.

10 моделей топоров с металлической

Необычная форма топора, одна из новейших моделей.

10 моделей топоров с металлической

Современный, универсальный топор.

10 моделей топоров с металлической

Пластиковая ручка топора – это отличное решение для долговечности инструмента. В настоящее время очень развит материал из стеклопластика – фибергласс. Фиберглассовые ручки для топоров удобны и практичны в применении, влагостойкие и не портятся от перемены температур. Представим ниже 6 лучших моделей топоров с пластиковыми ручками.

Фиберглассовая ручка для топора.

Топор с пластиковой ручкой: 6

Удобная ручка, стойкая к влаге и температуре.

Топор с пластиковой ручкой: 6

Топор для рубки леса с пластиковой ручкой.

Топор с пластиковой ручкой: 6

Топор для колки дров с пластиковой ручкой.

Топор с пластиковой ручкой: 6

Отличная фиберглассовая ручка, удобная в эксплуатации.

Топор с пластиковой ручкой: 6

Топор для колки дров и для рубки леса.

Топор с пластиковой ручкой: 6

1000000diy.ru

как правильно сделать рукоятку для топора по чертежам? Какие бывают формы? Как обрабатывать изделие?

Топор – это один из самых известных и доступных инструментов в арсенале большинства дачников и профессиональных мастеров. Если правильно им пользоваться, можно упростить многие рабочие процессы, получив в итоге прекрасный результат. Топор можно не только купить готовым в специализированном магазине, но и сделать в домашних условиях. На это не уйдет много времени, сил и денежных средств. Сегодня мы детально разберемся в том, как следует правильно делать топорище своими руками.

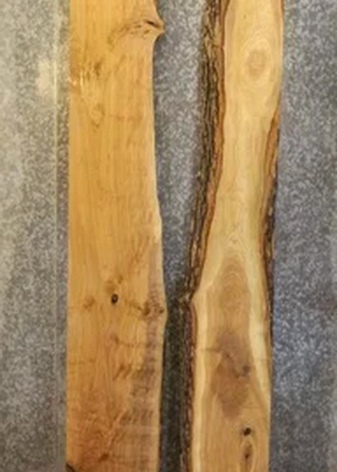

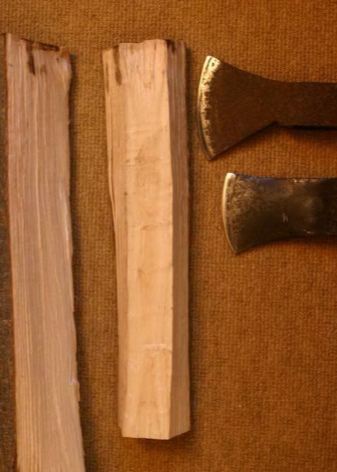

Как подобрать и заготовить древесину?

Многие работы невыполнимы без хорошо наточенного и крепкого топора. Данный инструмент нередко бывает нужен и в бытовых, и в более масштабных работах. В торговых точках можно встретить множество разных моделей таких инструментов, ведь и самих видов топоров существует довольно много. Подобрать идеальный вариант возможно в соответствии с любыми требованиями.

Но бывают и такие случаи, когда потребитель так и не смог найти для себя подходящий инструмент. Многие люди в таких ситуациях находят для себя простой выход – изготавливают топор самостоятельно. Чтобы инструмент получился качественным, надежным и долговечным, он должен состоять из хороших элементов. Так, для создания топорища очень важно правильно выбрать подходящий материал.

Далеко не всякая порода древесины подходит для создания данной детали топора. Считается, что настоящий мастер обойдет весь лес, прежде чем найдет то самое дерево, из которого можно будет сделать топорище. В большинстве случаев указанный элемент топора сооружают из прикорневого участка березы, а еще лучше, если пустить в дело наросты, что присутствуют на ее стволе. Эти части отличаются очень плотной и свилеватой структурой.

Береза – не единственное дерево, из которого может получиться хорошее топорище. Вместо нее, допустимо обращаться к таким деревьям, как дуб, клен, акация, ясень и прочие лиственные деревья, относящиеся к твердым породам. По словам опытных мастеров, из бука, дуба, лиственницы, ореха и вяза получаются самые надежные, удобные и долговечные рукояти высокого качества. Но мало найти идеально подходящий материал для изготовления топорища. Нужно еще грамотно его подготовить к предстоящим работам.

Заготовки обязательно нужно хорошо просушить. Делается это только в естественных условиях, и на это нередко уходит очень много времени – в среднем 3-4 года, а лучше еще подольше (5 лет будет вполне достаточно). Сушиться древесина должна исключительно в темном и сухом месте, где имеет место хорошее проветривание. В пространство, где будет подготавливаться природный материал, не должны проникать осадки, сырость и вода. В противном случае толку от такой сушки попросту не будет, и хорошего топорища сделать не получится.

Как сделать шаблон?

Если вы имеете уже подготовленный и высушенный до нужной степени материал, то вам стоит переходить к следующему этапу создания рукояти для топора. Далее вам понадобится грамотно сделать удобный шаблон, который станет отличным помощником в дальнейших работах.

Тут важно учитывать тот факт, что существуют довольно строгие нормы, регламентирующие форму топорища исходя из основного вида приспособления. Так, легкие инструменты, вес которых обычно составляет от 0,8 до 1 кг, обычно изготавливаются с рукоятью, имеющей длину в 0,4-0,6 м. Что же касается более «серьезных» тяжелых топоров – тут имеет место длина, составляющая 0,55-0,65 м. Надо учитывать еще и то, что все существующие виды топоров разделяются по своему основному функционалу.

Так, выделяют следующие виды этих инструментов:

  • плотницкий;
  • лесорубный;
  • сучкорубный;
  • колун;
  • мясницкий.

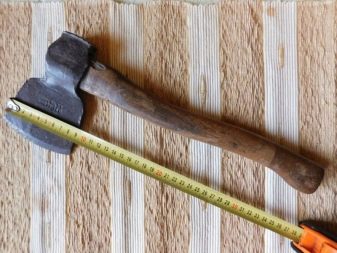

Прежде чем приступать к самостоятельному проектированию такого инструмента, рекомендуется ознакомиться с подробными чертежами разных моделей рукоятей.

При изготовлении шаблона следует учитывать ряд важных особенностей.

  • Чтобы в процессе работ топорище не выскальзывало и не выпрыгивало из рук в момент взмаха, его «хвост» необходимо делать немножко шире, чем место захвата.
  • При изготовлении топорища для колуна надо делать деталь длиной 0,75-0,95 м. Плотничьи инструменты делают короткими. Их рукоять в основном достигает отметки в 0,5 м.

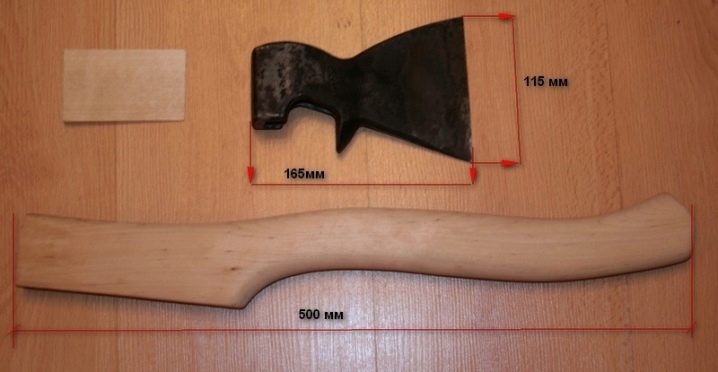

  • К параметру длины рукоятки воле обуха надо прибавить еще 8-10 см для припуска. Его будет возможно срезать после установки обуха. Очень важно проследить за тем, чтоб дерево в этот момент не начало раскалываться.

Шаблон с его правильной формой и всеми размерами надо будет нанести на бумагу или картонный лист.

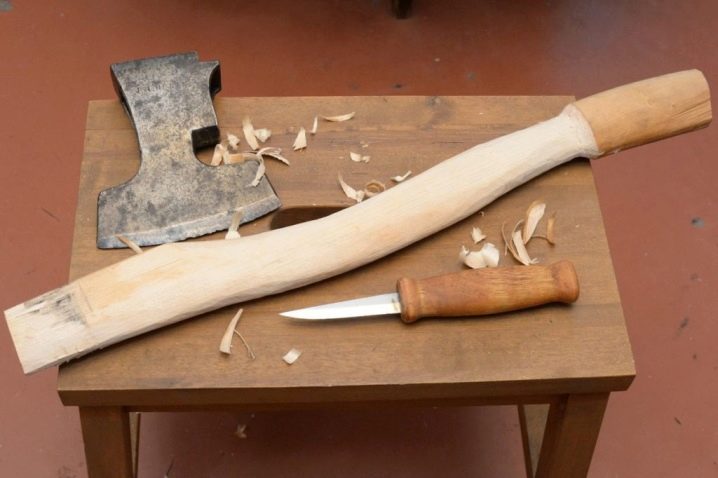

Пошаговая инструкция по изготовлению

Подготовить топорище своими руками нетрудно. Для этого надо придерживаться не очень сложной технологии проведения работ. Ознакомимся с ней:

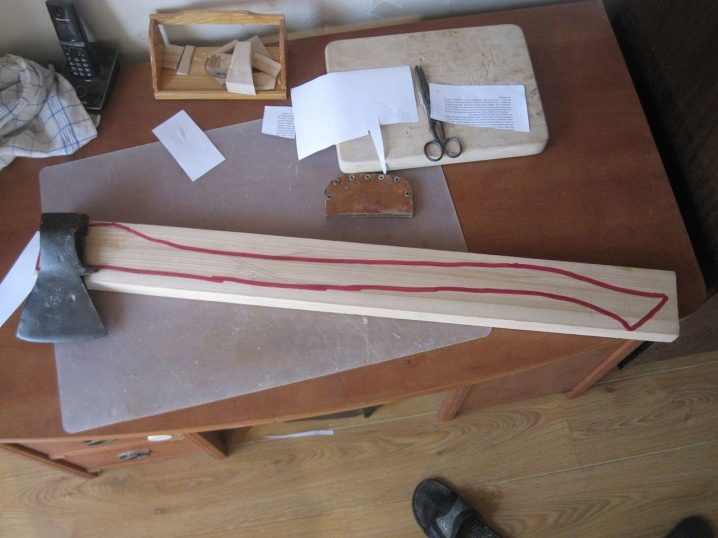

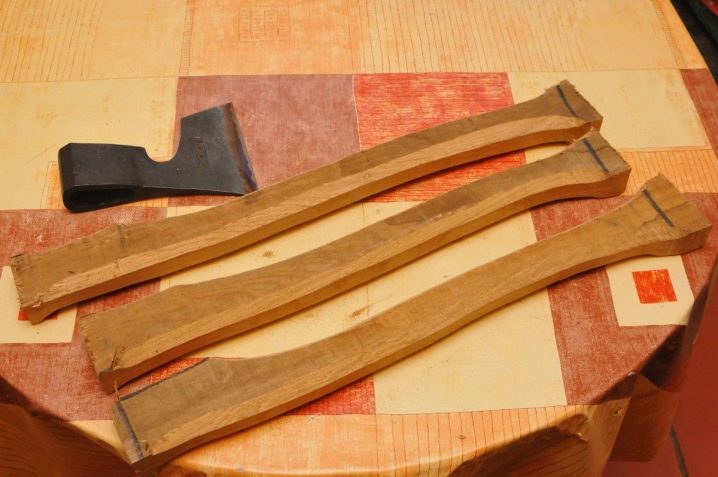

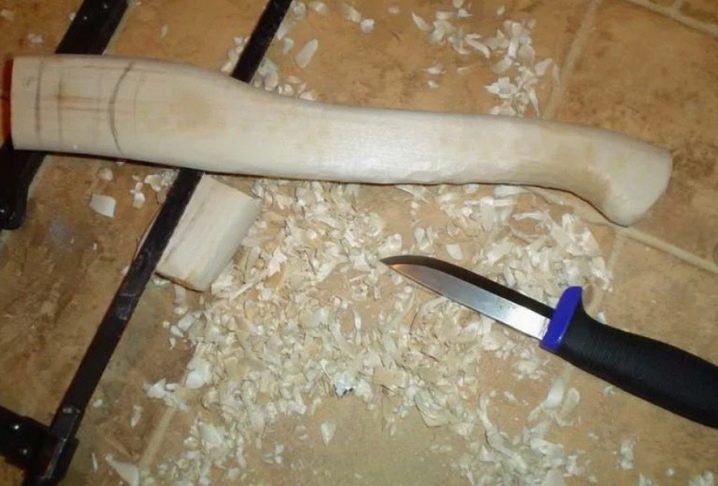

  • разметьте заготовку, используя шаблон;
  • после этого ее можно будет аккуратно выпилить лобзиком или другим подобным инструментом;
  • далее заготовленную деталь потребуется подвергнуть обтачке на специальном станке и шлифовке.

Есть ряд важных правил, которых необходимо придерживаться по ходу работ.

  • Обработку закрепительного места топорища требуется выполнять по максимуму бережно и аккуратно, чтобы случайно не удалить лишнюю часть дерева. В ином случае обух попросту не удастся плотно зафиксировать на своем месте. Рукоятку лучше периодически примерять к проушине, чтоб в итоге получился небольшой запас (не более 2 см).
  • Не стоит пускать в ход напильник в процессе доводки детали. Это приведет к неизбежному разрыхлению дерева. Из-за этого дальше работать с ним будет сложнее. Лучше использовать не напильник, а мелкоабразивную наждачку со шлифмашиной. Двигать инструмент потребуется вдоль древесных волокон.
  • Придать завершающую, правильную и красивую форму закрепительному месту рукояти нужно, учитывая угол насадки обуха. Что касается колуна – для него указанный угол должен составлять примерно 85 градусов. Для стандартного топора – 75 градусов.

При самостоятельном изготовлении топорища нужно действовать очень аккуратно. Торопиться не стоит. При желании можно украсить рукоять инструмента узорами и резными декорациями (к примеру, можно обмотать джутовым шнурком – он же будет надежнее удерживать лезвие). Когда топорище будет готово, на него надо будет правильно установить режущую часть.

Рассмотрим, как это надо делать.

  • Подстройте верх детали под проушину лезвия. Лишнюю часть дерева уберите ножом. Будьте осторожны.

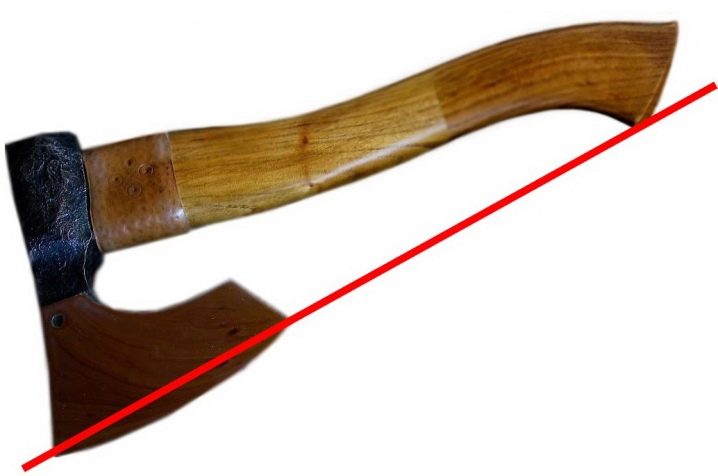

  • На рукоятке, выставленной горизонтально, сверху надо положить режущую часть. Потом надо выставить карандашиком на рукояти отметку, до коей она станет вбиваться. Разделите отрезок и выставьте еще одну отметку.

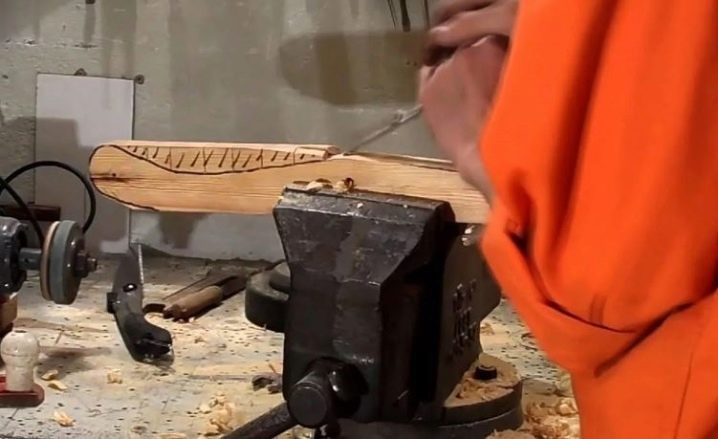

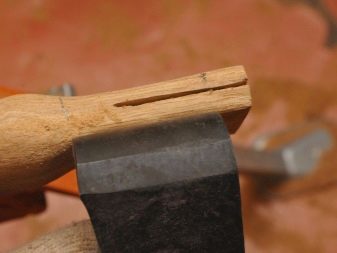

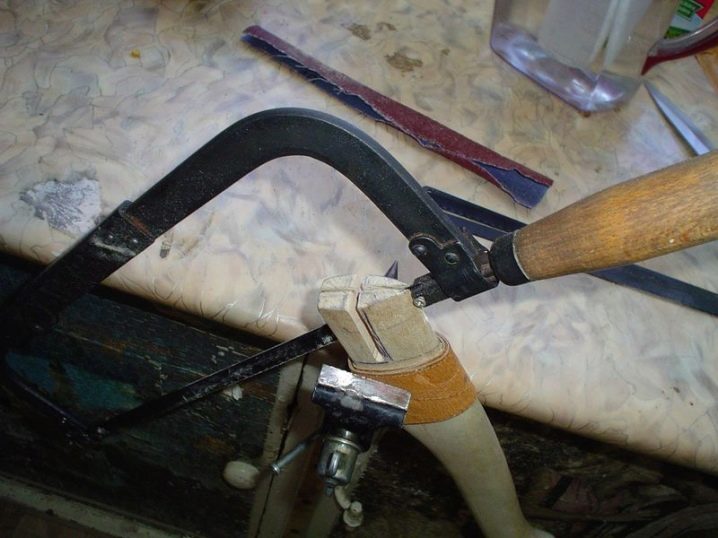

  • Зафиксируйте рукоять в вертикальном положении, используя тиски. Широкая деталь должна быть наверху. Приготовьте ножовку по металлу. Проделайте пропил ровно до второй отметки под клин.

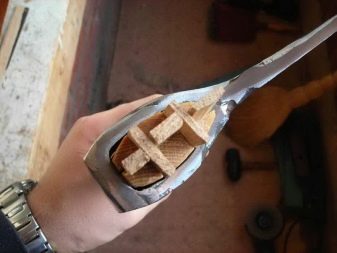

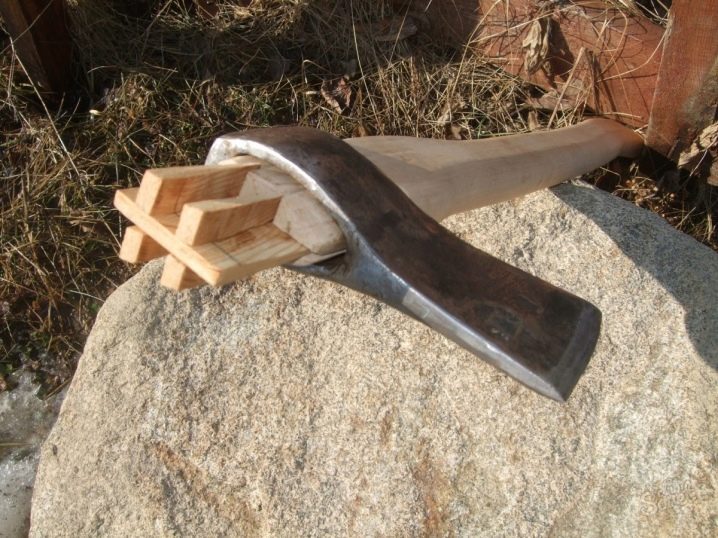

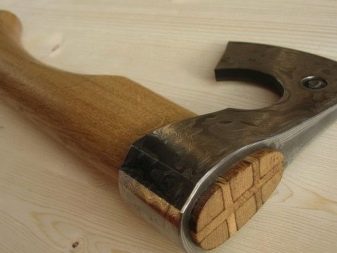

  • В специализированной торговой точке подберите клин из металла либо сделайте его самостоятельно из дерева.
  • Выложите на отдельную столешницу доску. Выставьте на нее лезвие. Положите его вверх ногами. Накиньте на эту деталь подготовленное топорище, простукивая им о доску. Теперь переверните приспособление и постучите о доску рукоятью. Деталь продолжит при этом насаживаться. Повторять эти действия следует многократно. В итоге получится хорошенько вбить топорище в проушину.

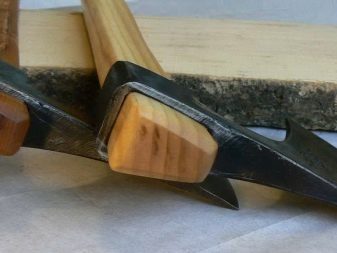

  • Затем выставьте деталь в вертикальном положении. Установите в пропил клин. Вбейте его киянкой. Отпилите лишние торчащие детали

Как защитить от гниения?

Дерево, из которого делают топорище, как и другие подобные материалы, подвержено гниению. Такие проблемы всегда возникают с течением времени или в неподходящих условиях хранения инструмента. Важно заранее позаботиться о самодельном топоре, защитив его от гниения. Настоятельно не рекомендуется для защиты деревянных рукояток использовать составы типа лаков или красок. Запрет на применение подобных составов обусловлен тем, что их присутствие на ручке может привести к ее выскальзыванию из рук во время проведения тех или иных работ. Причиной тому послужит глянцевая гладкая фактура.

Оптимальным решением для защиты топора от гниения станут другие подходящие пропитки. Можно покрыть рукоять льняным маслом или старой доброй олифой. Существуют и другие высокоэффективные антисептические средства, которые продлят срок службы натурального дерева. Но надо учесть, что наносить их понадобится периодически. Не забывайте об этой процедуре.

Некоторые мастера добавляют в антисептические защитные средства красный пигмент. Обращаются к такой хитрости вовсе не за приданием инструменту более интересного внешнего вида. После такого покрытия топор будет намного проще найти в траве, потому что его цвет станет более ярким.

Полезные советы и рекомендации

Учтите, что топорище следует делать так, чтобы его сечение имело характерную овальную форму. Только соблюдая данное условие, его получится успешно удерживать, не сильно напрягая руку. Удары топором при этом будут более точными и легкими. Древесные заготовки для создания топорища рекомендуется делать глубокой осенью. Именно в этот период движение соков сводится к минимуму (практически останавливается), а это означает, что дерево становится как бы обезвоженным.

Многие малоопытные мастера пренебрегают сушкой дерева для сооружения топорища. В итоге это заканчивается тем, что рукоять меняется в размерах, и металлическая деталь с обухом на ней держится очень плохо. К непросушенному материалу допустимо обращаться исключительно в особенных ситуациях, когда рукоять требуется соорудить в срочном режиме, и запчасть эта делается, как временная.

При самостоятельном изготовлении новенького топорища необходимо составить подробный чертеж/шаблон будущего инструмента. Если у вас в арсенале есть очень удобный старенький топор, то вы можете снять все параметры с него. Так будет намного проще и удобнее. Не спешите заниматься обточкой режущего края инструмента. Сначала необходимо убедиться в достаточной твердости металла. Если он окажется излишне мягким, то его надо будет дополнительно закалить под влиянием высоких температур.

К заточке лезвия топора допустимо приступать только после его установки на топорище.

Готовым топором (как самодельным, так и купленным в магазине) очень важно пользоваться правильно. Опытные мастера настоятельно не рекомендуют пытаться разрубить таким приспособлением различные детали из металла. Даже если вы планируете рубить древесину, лучше убедиться в том, что внутри нее нет твердых включений, которые могут нанести вред инструменту.

Настоятельно не рекомендуется кидать готовый инструмент на жесткие поверхности, особенно с большой высоты. Топор не рекомендуется оставлять под открытым небом. Осадки или агрессивные солнечные лучи могут негативно сказаться на качестве деревянной детали. Держите такой инструмент в темном и сухом месте. Только при таком условии топор прослужит вам много лет.

Если топорище слишком легко проходит в проушину, то это может свидетельствовать о том, что во время проведения работ мастер где-то серьезно ошибся (скорее всего, в расчетах). К такой проблеме часто приводит и неправильно подготовленный шаблон. В такой ситуации даже еще один установленный клин ничего не изменит. Именно поэтому так важно не торопясь делать все расчеты и правильно делать шаблон.

Не забывайте обработать топорище из дерева в завершение всех работ. Учтите, что обработка данной детали должна осуществляться в несколько подходов. Каждый новый защитный слой надо наносить только после того, как до конца впитается предыдущий. Только так можно надежно защитить древесину от гниения и разрушения. Запаситесь достаточным количеством древесины для изготовления топорища. Не нужно делать только одну заготовку – лучше соорудите несколько штук. Это необходимо, потому что во время проведения работ какие-то из них могут не получиться и быть забракованными. В запасе всегда должна быть хотя бы еще одна заготовка.

Для изготовления топорища нельзя использовать деревянный брусок, имеющий большое количество сучков. Из-за них на материале могут образоваться заметные трещины. С течением времени сучья начинают рассыхаться, и весь материал теряет в прочности. Самостоятельно сделать топорище совсем несложно. Если же вы сомневаетесь в своих способностях, боитесь ошибиться и перевести природный материал, то лучше откажитесь от экспериментов. Купите готовую модель или обратитесь к опытному мастеру, который сделает для вас хороший инструмент.

О том, как сделать топорище своими руками, смотрите в следующем видео.

stroy-podskazka.ru

9 чертежей топорища для топора. Различные формы и виды

Изготовление топора – занятие не столько легкое, и отнюдь не безалаберное. Для изготовления удобного к эксплуатации топора нужны выверенные схемы и чертежи. Такие наброски давно разработаны знающими людьми, где любая длина выверена д сантиметра, а иногда и до миллиметра. Ниже представим 9 чертежей топорища для топора различных форм и видов.

Чертеж топорища с длинной ручкой.

9 чертежей топорища для топора

Эта ручка топора короче предыдущей, и составляет только 49 см, на 11 см меньше предыдущего варианта.

9 чертежей топорища для топора

Идем по убывающей, эта ручка составляет 47,4 см, с обозначением всех изгибов и кривых линий.

9 чертежей топорища для топора

Следующий вариант еще меньше, составляет длину лишь в 40 см.

9 чертежей топорища для топора

А этот вариант целая гипербола, для такого топорища понадобиться материал в длину не менее 75 см.

9 чертежей топорища для топора

Следующий вариант представляет схему турецкого топора.

9 чертежей топорища для топора

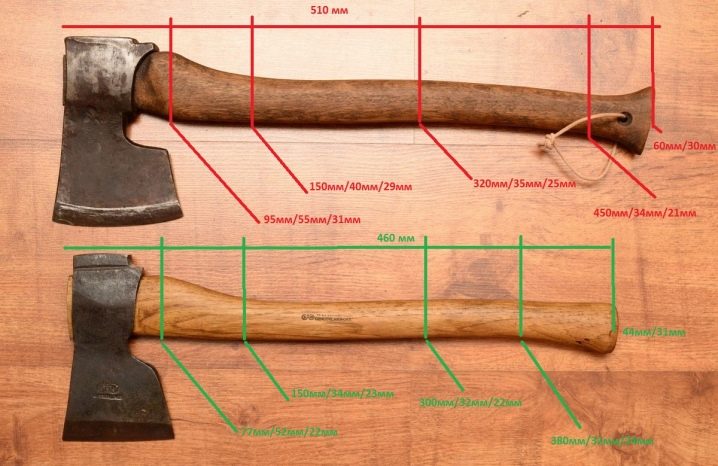

Следует топорище в длину 51 и 46 см.

9 чертежей топорища для топора

Выверенные пропорции – залог успешной работы топора.

9 чертежей топорища для топора

Следующая схема интересна тем, что она подгоняется именно под хозяина, этот топор будет идеален для его обладателя, он изготавливает в соответствии с длиной локтя и длинами фаланг пальцев хозяина, такой топор послужит «идеальным продолжением руки» его владельца.

9 чертежей топорища для топора

1000000diy.ru

оптимальная форма, материал и заточка лезвия (115 фото)

Универсальным инструментом, который может понадобиться на даче, в походе в лес или просто на отдыхе возле речки, в быту для хозяйственных целей, является топор. Несмотря на свою простую конструкцию, это приспособление имеет множество целей использования и различается по способам и качеству изготовления.

Краткое содержимое статьи:

Основные характеристики

Все разновидности топоров подразделяются на три основные группы:

  • топоры-колуны;
  • для валочных работ в лесу;
  • универсальные инструменты строительного и бытового назначения.

В рамках каждой выделенной группы существуют разновидности, которые определяются назначением и характеристиками составных частей. Учет важнейших параметров поможет вам решить вопрос, какой топор лучше выбрать. Стоит отметить тот факт, что на дачном участке просто не обойтись без топора!

Весовые параметры

От того, насколько тяжелым является инструмент, зависит возможность его применения в обработке древесины. Минимальным значением считается масса 0,9 кг. Более легкие модели используются только для ограниченного круга бытовых и хозяйственных целей при отделке небольших заготовок, например для заточки клиньев.


Для стандартной работы с древесиной понадобится инструмент 0,9-1,7 кг. Он будет эффективным и при рубке дров средней толщины, и при проведении строительных работ. Более тяжелые колуны весом 2,2-2,5 кг используются в целях колки крупных дров. Они имеют более длинное топорище.

Форма и заточка лезвия

В практике применяются топоры с тремя типами обуха:

  • широким, предназначенным для валки леса;
  • средним, имеющим универсальное предназначение;
  • узким – используется при проведении аккуратных плотницких работ.

Особенности формы лезвия можно оценить по фото топора. Прямая заточка позволяет наносить качественные рубящие удары, а вот изогнутая подходит и для рубящих, и для колющих движений. Например, лезвие округлой формы небольших размеров ориентировано на большее заглубление в дерево и рубку волокон в поперечном направлении.

При угле заточки до 40 градусов обеспечивается повышенное заглубление в заготовку, хотя более высокой будет скорость затупления. В колунах степень заточки на разных краях лезвия будет различаться.

Материал для лезвия

Для плотницких топоров лезвие изготавливается путем штамповки стали низкоуглеродистого типа. Большую прочность инструмента для лесорубов обеспечивают ковкой стали У7 и 60Г.

Следует помнить, что использование мягкой стали приводит к тому, что инструмент начинает быстро тупиться. Лезвия из жесткой или прокаленной стали склонны к крошению.

Изготовление топорища

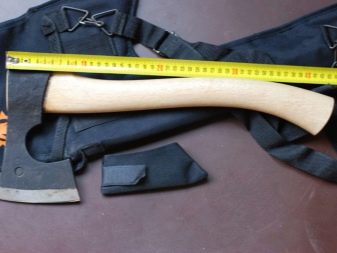

Длина топорища зависит от назначения инструмента. Наиболее комфортным показателем является 50-70 см. Но надо помнить, что от длины зависит размах и сила удара. Поэтому для более тяжелых работ требуется инструмент более 70 см.

Топорище для топора может быть металлическим, в том числе со специальной резиновой накладкой. Это более прочная конструкция, но она обладает большим недостатком – плохо гасит вибрацию.

Сила удара вместе с сопротивлением заготовки поглощаются топорищем. А поэтому рекомендуют использовать для его изготовления древесину, в частности березу. А вот более дешевая и доступная сосна значительно хуже гасит вибрацию.

Для лесорубов подходит инструмент с дубовой ручкой. Сама ручка должна быть удобной, без сучков и сколов. На конце топорища делают утолщение и отверстие для крепления.


Разновидности топоров

В зависимости от цели и назначения использования можно подобрать оптимальную конструкцию инструмента. В продаже представлены разнообразные виды топоров.

Туристический

Это более легкий и компактный инструмент, который может иметь округлую форму лезвия. Оно острое, может применяться в качестве ножа. Длина ручки до 50 см. Комплектуется защитным чехлом.

Такой топор достаточно дорогой, не может использоваться для рубки, часто появляется ржавчина. Среди марок популярны Geter Gator II и Экспедиция НВ-040.

Бытовой и для общепита

В быту или на предприятиях питания топоры применяются для рубки мяса или костей. Конструкция отличается широким лезвием из прочной стали с заточкой под углом. Это тяжелая и долговечная модель.

Большим недостатком является необходимость применения физической силы для работы. Также деревянное топорище может рассыхаться. Известны изделия «Мясоруб» и «Труд» ВАЧА S901.

Для дров

Каталог топоров данной категории с наилучшим качеством включает изделия TUTAHI, KRAFTOOL Рейнский и Универсальный.

Для данных целей применяются модели с лезвием из закаленной стали с заточкой 40-60 градусов и деревянным топорищем. Этим обеспечивается простота и эффективность в эксплуатации.


Двусторонний

Такой инструмент имеет два одинаковых лезвия из высокоуглеродистой стали, обеспечивающих прекрасную балансировку. Угол заточки может быть разным, а топорище – сменным.

Однако это травмоопасная и тяжелая конструкция, исключающая возможность использования в качестве ударного инструмента. Эксперты рекомендуют такие модели, как SOG F12 и OCHSENKOPF.

Для рубки леса

Большой топор с длинной ручкой для сильного удара. Имеется закругленное лезвие. Специализация у инструмента узкая, применяется только по назначению. Лесорубам могут подойти марки HULKAFORS, SCANDINAVIAN FOREST AXE или WETTERLINGS AMERICAN FOREST AXE.

Плотницкий

Это инструмент с хорошей балансировкой, острым лезвием и удобной рукояткой. Вы не сможете его использовать для рубки, а после покупки изделия нужно подобрать требуемую характеристику заточки.

Можно выбрать в этих целях Gardena 1000A 08714-48.000.00 или Wetterlings Hjartum Carpenter’s Axe. Популярен и топор «Ижевский».

Кованый

Наиболее качественные, прочные и долговечные изделия. Кованый топор чаще всего изготавливается по индивидуальным заказам. Популярны марки «Таежный» и изделия от мастерской «Феникс».


Колун

Этот топор имеет удлиненную ручку, стальное лезвие с заточкой 40-60 градусов. Это узкоспециализированный инструмент, который обладает хорошей балансировкой. Применяется для обработки толстых и плотных пород дерева. Специалисты рекомендуют к использованию продукцию VIPUKIRVES или Council Tool Hudson Bay Axe.

Дачный

Топоры «ДАЧНИК» standart SZAN330, Т-03-1 или VOREL 33107 помогут решить бытовые проблемы на загородном участке. Такие модели пригодны для колки дров, используются при рубке бревен.

Отличаются многофункциональностью, лезвием из прочной стали и деревянной рукояткой, которая, однако, может рассохнуться через 5 лет.

Изготовление топора своими руками

Если вас интересует вопрос, как сделать топор, то помните, самостоятельно изготовить лезвие с нуля у вас не получится. Вы можете только придать обычному лезвию нужную форму путем обработки болгаркой или наждачным кругом.

А вот топорище изготовить вполне по силам. Для этого надо:

  • подобрать заготовку с диаметром более 120 мм и длиной на 200 мм больше планируемой рукоятки;
  • просушить несколько месяцев при температуре 22-24 градуса и влажности 15%;
  • при помощи топора или большого ножа убрать лишнюю часть древесины в соответствии с очерченным контуром;
  • провести обработку стамеской и молоточком.

Теперь важно узнать, как насадить топор правильно. Делают это при помощи марли и эпосксидной смолы. Наличие клина обеспечивает лучшую прочность. После этого производится шлифовка, топорище покрывается лаком. Заточка производится на станке или вручную.

Топор является полезным помощником и на даче, и в походе и при работе в лесу. Необходимо только правильно подобрать нужную модель, ориентируясь на требуемые характеристики и качество изготовления конкретного экземпляра.

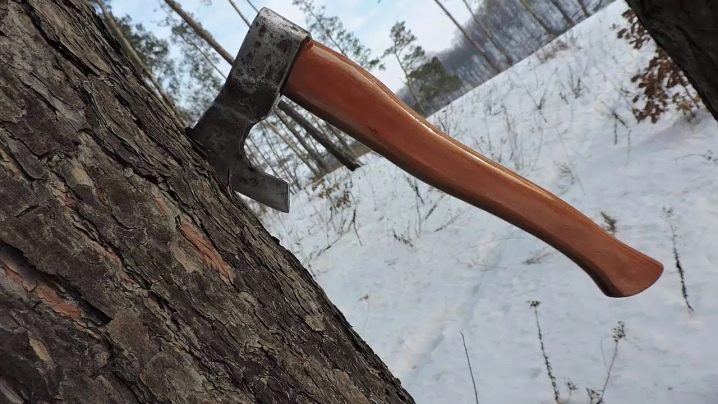

Фото топора

Также рекомендуем посетить:

zdesinstrument.ru

как сделать своими руками, чертеж и методы изготовления, правила выбора и заточки инструмента

Топор является одним из древнейших инструментов, используемых человеком в своей деятельности. Он прошёл долгий путь, сопровождая эволюцию человека от каменного прапращура до современного изделия из стали самого высокого качества. Область применения этого инструмента имеет самый широкий диапазон как на всякого рода промышленных производствах, так и в домашнем употреблении. Необходимость его использования не уменьшится и в ближайшем будущем.

Общие краткие сведения о топорах

Классификация инструмента

В зависимости от области применения они могут иметь различную форму конструкции и размер.

Специализацию этого инструмента допустимо классифицировать следующим образом:

  1. Топор лесорубов.
  2. Большой и малый плотницкий топор.
  3. Колун для заготовки дров.
  4. Туристский или охотничий походный топорик.
  5. Топорик для кухни.
  6. Всякого вида сувенирные топоры, имитирующие древнее боевое оружие.
  7. Спортивный томагавк для метания по мишеням.
  8. Топор пожарных.
  9. Топор мясника.

Некоторые конструктивные отличия

Специализация может порождать некоторые конструктивные отличия топоров, но в основном любой из них состоит из двух частей: рабочей рубящей металлической части и присоединяемой к ней рукоятки, называемой топорищем. Топорище в основном выполняется из дерева.

Некоторые модели туристских и кухонных образцов могут быть выполнены полностью из металла с деревянными или пластиковыми накладками для придания плоской металлической ручке необходимой формы.

Инструмент лесорубов отличается закруглённым лезвием и удлинённым топорищем. Его чаще всего используют для заготовки хвороста из веток. Для заготовки дров из поленьев применяется особый вид топора колун. Его металлическая часть более массивная, чем у обычных топоров, и имеет более тупой угол заострённой рубящей части.

Более длинное топорище имеет и орудие пожарных. К тому же у подобных топоров может существенно отличаться и тыльная сторона металлической части, называемая обухом. У обычных инструментов она просто плоская, а у пожарных эта часть может быть выполнена в виде крюка или острого узкого клина.

Обух кухонного топорика обычно выполняется в виде молоточка для отбивки мяса, а топорище с круглым поперечным сечением изготовляется на токарном станке.

Плотницкие топоры

Эта разновидность топоров, вероятно, наиболее используемая в мире. Даже при современных технологиях ни одно строительство не обойдётся без подобного древнего инструмента. Универсальность его уникальна.

Плотницкие топоры бывают большие, их используют для оттёски брёвен, для устройства всякого рода зарубок при строительстве деревянных домов и других сооружений.

Малые топорики, которые используют для более мелких работ.

Рубящее лезвие у плотницких топоров обычно ровное и очень острое.

Топорище бывает различных видов. Его форма в целом зависит от личных предпочтений владельца, направленных в основном на удобство работы с подобным инструментом. Зачастую хороший топор — лицо плотника, как специалиста. Хороший мастер дорожит этим инструментом сильнее, чем любым другим. Поэтому никогда не пользуется покупным топорищем, а изготавливает его лично для себя. Впрочем, в умелых руках менять его приходится очень редко.

Изготовление топорища

Методы изготовления

Для обычного человека пользоваться топором приходится чаще всего при работе на дачном участке. Здесь наряду с присущими для такого инструмента работами не очень квалифицированные работники применяют для различных работ. Поэтому топорища, как правило, не выдерживают продолжительного использования, и менять их приходится довольно часто.

Чертеж топорищаНаиболее подходящим материалом для рукоятки является берёза. Это прочный, относительно лёгкий и гладкий для работы с ним материал. Для рачительных хозяев будет полезно разместить березовые бруски для просушки. Сушить берёзу следует долго, не менее 3−5 лет, и обязательно вне воздействия солнечных лучей. Для изготовления хорошего топорища потребуется именно хорошо просушенная берёза. Иначе она будет усыхать в самом топоре, рукоятка начнёт болтаться, что может привести к значительным неудобствам в работе и травматизму.

Существует несколько различных способов, как сделать правильно топорище. Но все их можно разделить в зависимости от технологической вооружённости:

  1. С помощью электрических деревообрабатывающих механизмов (циркулярная пила, строгальный станок, различного вида шлифовки).
  2. Вручную из готовых досок при помощи рубанка, рашпиля и так далее.
  3. Вручную из берёзового бревна.
  4. При минимуме инструментов.

Технологичное изготовление топорища

Первым делом на деревообрабатывающих станках вырезается необходимая заготовка. Все её размеры (ширина, толщина и длина) делаются с небольшим запасом для дальнейшей корректировки.

Толщина и ширина определяются по размерам входного отверстия топора, которое называется проушина и находится снизу. Необходимо помнить, что верхнее выходное отверстие гораздо шире нижнего, и путать их при произведении замеров нельзя.

Для удобства дальнейшей обработки заготовку целесообразно сострогать на строгальном станке, чтобы сделать её сечение приближённым к треугольной форме с острым углом внизу будущего топорища. При помощи картонного шаблона на заготовку наносится чертёж топорища выбранной формы. Шаблон можно изготовить, сделав чертёж по размерам старого сломавшегося инструмента, или же найти подходящую форму топорища в источниках специализированной литературы или интернете.

Изготовление топорищаВырезать закруглённые места удобнее всего при помощи электрического лобзика. Далее, сглаживают все углы при помощи широкой стамески и делают предварительную шлифовку изделия. Обрабатывать его полностью до рабочего состояния не стоит, потому что при непосредственном соединении с металлической частью инструмента, когда применяются значительные усилия и удары, дерево может расколоться, и вся работа по окончательной доводке окажется проделанной зря.

Механическую шлифовку следует производить на плоском шлифовальном круге. Использовать обычный точильный каменный диск не эффективно. Диск лучше изготовить специальный, с тем же отверстием в центре, что и у соответствующего точильного камня.

Материал для круга лучше использовать из твёрдого электроизоляционного пластика, толщиной не менее 5 мм. На него наклеивается наждачная бумага с помощью клея ПВА. Следует знать, что бумагу нужно использовать только водостойкую. Простая быстро разорвётся. К тому же круг, оклеенный водостойкой наждачной бумагой, можно мыть от налёта древесной пыли горячей водой. Поэтому, если подобный круг делать из фанеры, то мыть его будет проблематично. Фанера может деформироваться под воздействием воды.

На таком круге будет удобно шлифовать ровные и выпуклые части топорища, в особенности ту часть, которая вставляется внутрь топора. Делать это необходимо очень равномерно, чтобы не прослабить толщину деревянной детали.

Для шлифования внутренних закруглений хорошо иметь вертикальную шлифовку. Оборудование для неё тоже можно изготовить самостоятельно. Для этого потребуется выточить на токарном станке деревянный цилиндр со сквозным внутренним отверстием, соответствующим валу используемого двигателя, и оклеить его снаружи водостойкой наждачной бумагой.

Готовый цилиндр следует плотно надеть на вал вертикально установленного двигателя. Для шлифования именно топорища диаметр цилиндра не столь важен, но толщина стенок от внутреннего отверстия до внешней поверхности должна быть достаточно массивной, не менее 10−15 мм.

Насадка топора

Верхний край топорища, который должен вставляться внутрь топора, делается немного конусным, чтобы он вошел достаточно плотно. Перед этим на торце прочерчиваются перпендикулярные осевые линии, чтобы в процессе работы, ориентируясь на их расположение, не закосить заготовку в какую-либо сторону.

Перед окончательным насаживанием топора делается пропил под клин. Глубина его не должна превышать ширину самого топора.

Как правильно насадить топор на топорище, показано на рисунке:

Топоры для работы

Деревянный клин допустимо изготовить из другой, более мягкой породы дерева, которая более подвержена сжатию, чем берёза. Чтобы клин не выскакивал из топорища даже при малейшем усыхании, целесообразно смазать его водостойким клеем. Это необходимо на случай попадания топора в воду.

После деревянного можно дополнительно расклинить ещё и металлическим клином. Такие клинья специально выковывают в кузнице, делая зарубки по его граням для лучшего сцепления с деревом.

Случается, что верхнее отверстие топора больше нижнего не только по толщине, но и по ширине. Сбоку вставленного топорища остаются небольшие просветы, в которые тоже приходится вбивать дополнительные деревянные клинья.

Если соединение топора с топорищем прошло благополучно, переходят к окончательной доводке дерева с помощью более мелкозернистой наждачной бумаги. Этот процесс делается вручную.

Красить обработанное топорище не рекомендуется. В целях защиты от влаги допустимо пропитать его несколькими слоями олифы.

Изготовление топорища вручную

При кажущейся сложности этого процесса изготовить топорище без использования электрифицированного оборудования вполне по силам более или менее мастеровому хозяину. Особенно если есть в наличии доски подходящего размера. Если досок нет, то заготовку на топорище можно выколоть из берёзового бревна. Полено для этих целей следует подобрать по возможности без сучков и с прямослойной структурой.

Далее, следует использовать рубанок или острый нож. Предварительную шлифовку можно осуществить при помощи кусков битого стекла.

Чтобы шлифовать топорище при помощи шлифовальной шкурки, его нужно закрепить в тиски. Из наждачного материала нарезать узкие довольно длинные полоски. Ими будет очень удобно производить шлифовальный процесс, обматывая полоски вокруг топорища и двигая за концы ленты туда-сюда. В таком положении рабочая поверхность наждачной бумаги плотно прилегает к обрабатываемой плоскости без особых усилий со стороны человека.

Работа с покупными топорищами

Если у человека нет желания возиться с изготовлением топорища своими силами, в продаже всегда имеются уже готовые образцы. Конечно, серьёзные производители подобных деталей хорошо знают, как сделать правильно топорище. Но всё же при его покупке следует придерживаться некоторых правил, чтобы не Заточка топорадопустить ошибки. Прежде всего, следует очень тщательно замерить входное отверстие имеющегося топора. Расхождения в размерах у различных топоров порой очень значительны и индивидуальны, особенно если этот инструмент извлечён ещё из дедушкиных запасов. Главное условие, чтобы размеры приобретенного топорища не оказались меньше необходимых величин.

Ещё следует обратить внимание на качество древесины готового топорища. Плотность структуры, наличие трещин и возможности скола при его насадке.

Работа с покупным топорищем ограничится подгонкой его торцевой части, которая непосредственно входит в проушину.

Заточка и эксплуатация

Небольшие советы

Наиболее тщательной заточки требуют плотницкие топоры. В порядке вещей, если острота этих инструментов позволяет заострить карандаш или даже сделать зубочистку.

Прежде чем затачивать режущий край топора, необходимо проверить твёрдость металла и, если он окажется слишком мягким, потребуется дополнительно закалить топор воздействием высоких температур. Лучше всего сделать это в кузнице, доверившись профессиональному специалисту.

Заточка лезвия инструмента производится уже после соединения его с деревянной рукоятью.

Как правильно наточить топор, поясняет нижеприведённый рисунок.

Правильная заточка

Полезная инструкция

Правильную эксплуатацию топора можно описать в выполнении некоторых основных правил:

  1. Стараться не рубить металлические изделия.
  2. Тщательно проверять обрабатываемую древесину на наличие в её теле посторонних твёрдых предметов.
  3. Не использовать инструмент в неприсущем для него качестве: в качестве рычага, тяпки или лопаты.
  4. Не бросать инструмент на твёрдую поверхность, особенно с большой высоты.
  5. Не хранить его продолжительное время на открытом месте под воздействием солнечных лучей или в слишком влажном месте.

При бережном отношении топор и его деревянная рукоятка будут служить долго и радовать своего хозяина.

obinstrumentah.info

Как сделать топор своими руками

Сам себе плотник: как сделать топор и заточить егоСам себе плотник: как сделать топор и заточить его

Он – настоящий «король» инструментов плотника. Он – истинное спасение для тех, кто заблудился в лесу. Он – верный помощник, если нужно наколоть дрова для бани, построить дом или разделать дичь. Хорошо заточенный топор можно применить в десятках других ситуаций, но факт остается фактом. Инструмент будет полезен на любом загородном хозяйстве.

Содержание:

Показать все содержание

Единственная трудность, которая может возникнуть у хозяйственного человека – покупка добротного, качественного топора. Все чаще убеждаешься в том, что гораздо проще и надежнее соорудить топорище своими руками. Так давайте же рассмотрим весь процесс изготовления, начиная от заготовки топорища и заканчивая заточкой.

Изготовление топорища пошагово

Процесс создания топора своими руками всегда проходит в строгой последовательности. Сначала изготавливается ручка инструмента, именуемая топорищем. Когда длина и форма ручки подобраны верно, инструмент буквально «горит», демонстрируя высокую производительность и удобство использования.

Попробуйте взять палку с обычным круглым сечением и насадить железное основание. Вы быстро устанете, ведь удерживая подобный инструмент на протяжении длительного времени, рука испытывает сильнейшее напряжение. Другое дело, когда топорище для топора имеет изогнутую форму, хвостовая часть расширена и немного отогнута вниз. Благодаря такой конструкции, топоры прочно удерживаются в руках даже при сильных ударах.

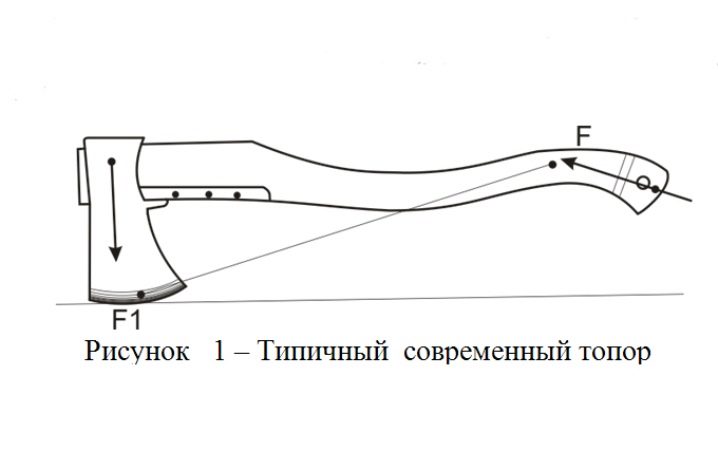

из чего состоит топор из чего состоит топор Традиционный инструмент топор состоит из клиньев (2 и 9), лезвия (3) и обуха (1), носка (4), фаски (5) и пятки на лезвии (6), бородки (7), собственно топорища (8). Цифрой 10 обозначена заточка.

Готовим материал и вырезаем первый шаблон

Так как сделать топорище нам с вами нужно из дерева, мы возьмем за основу именно этот материал. Лучше всего зарекомендовали себя конструкции, изготовленные из березы и дуба, ясеня и клена.

Деревянный топор можно сделать в любое время года, но материал для него лучше заготавливать осенью, еще до наступления заморозков. Заготовки хранятся на чердаке минимум год, некоторые специалисты советуют сушить их пять и даже больше лет.

Понятно, что если подаренный дедушкой таежный топор своими руками был сломан о неприступную колоду, вы можете взять и свежее дерево. Такой вариант все равно будет временным, ведь после усушки объем древесины уменьшается. Обух топора начнет шататься, держаться менее плотно.

Для заготовки хорошего шаблона желательны чертежи будущего изделия.

Когда есть картонный шаблон, гораздо проще переносить контуры проектируемого изделия на дерево. За основу берется уже готовая ручка топора, с которой вам комфортно работать. Она обводится простым карандашом на картонке и вырезается.

самодельные топоры самодельные топоры Подготовка к работе бруса

От бруска-заготовки до тщательного вытесывания топорища

  • Перед тем, как сделать топор, необходимо вытесать брусок из подсушенной чурки. Имейте в виду, что длина деревяшки должна превышать планируемый размер готового изделия примерно на 10 см. Что касается ширины впереди (насаживается на полотно), в идеале она превышает диаметр проушины из металла на 2-3 мм.
  • Наложите готовый шаблон на брусок и перенесите его контуры. Впереди оставьте припуск 1 см, а в хвостовой части заготовки – 9 см. Перед тем, как насадить топор на топорище, вы нанесете по ручке не один десяток ударов. Припуск в «хвосте» нужен, чтобы избежать ее раскалывания. Когда окончательная сборка будет окончена, вы без проблем сможете отрезать ее.
  • Приступаем к основной части работы с топорищем. В верхней и нижней части бруска делаются поперечные пропилы глубиной, не доходящей на 0,2 см до контуров. Для скалывания лишней древесины вдоль пропилов используется стамеска, окончательный распил делается рашпилем.
  • Используйте обычный напильник или рашпиль, чтобы скруглить углы, оформить плавные изгибы и переходы. Наждачная бумага поможет при выполнении окончательной шлифовки.
  • Насаживать стальное полотно пока рановато – древесину пропитывают добротным водоупорным составом. Подойдет льняное масло, прекрасными свойствами обладает олифа. Нанесите небольшую часть вещества на топорище, дайте высохнуть. Затем наносится следующий слой. Процедура повторяется, пока сделанный лично вами инструмент не перестанет его впитывать.
  • Грубейшая ошибка – покрывать деревянную основу лаком или масляной краской. Однако ничто не мешает вам добавить немного красителя в олифу (красный, желтый). Яркий инструмент никогда не потеряется в густой траве.

Рекомендуем также прочитать


  1. Беседка своими руками из дерева пошаговоБеседка своими руками из дерева пошагово
    Беседка своими руками из дерева пошагово

  2. Как сделать будку для собаки своими рукамиКак сделать будку для собаки своими руками
    Как сделать будку для собаки своими руками

Как наши предки выбирали полотно для топорища?

Прошло уже несколько сотен лет, но методика покупки хорошего полотна не изменилась. Наши предки знали, как сделать топор из дерева и какую металлическую основу использовать. Они всегда обращали внимание на:

  • Качество стали. Кстати, сегодня этот вопрос решается просто. Ищите на изделии значок ГОСТ – это и будет показатель отменного качества. Никаких ОСТ и ТУ!
  • Лезвие. Идеальное лезвие не имеет трещин и вмятин, очень ровное.
  • Торцы обуха. Они строго перпендикулярны лезвию.
  • Форму проушины. Лучше, когда она выполнена в виде конуса.

Как насадить топор на топорище (видео)

Когда полотно выбрано, возникает вполне закономерный вопрос: а как правильно насадить топор на топорище и добиться «мертвого» крепления? Начните с прорисовки осевых линий на торце. Их будет две, перпендикулярная и продольная. Паз на глубину проушины необходимо прорезать именно по контуру продольной линии. Пропил будет полезен для расклинивания топорища.

Приставив обух к торцу, очертите на нем контуры проушины – осевые линии будут ориентиром. Для обрезки посадочной части топорища используйте нож или рубанок. Важно, чтобы топорище не выступало за края проушины более чем на 1 см.

Насаживать полотно удобно при помощи ударов молотка. Делайте это точно, с усилием, но без лишнего напора. Вы же не хотите, чтобы от ваших ударов древесина треснула, верно? Как только торец вышел за границы, проверяем прочность посадки, смотрим, как сидит полотно. Оно не должно соскальзывать.

Клин клином вышибают или метод расклинивания

Вы можете усилить крепление металлической части, если сделаете расклинивание. Для этого в торец загоняется небольшой клин, сделанный из твердых пород древесины – например, дуба. Из-за этого размеры посадочной части растут, и она фиксируется «намертво».

Некоторые народные умельцы используют не один, а два или даже пять клиньев. Но как показывает практика, даже одной дополнительной фиксации бывает вполне достаточно.

насаживать топорнасаживать топорРасклинивание топора. Чертеж

Проверенный способ заточить лезвие топора

Заточка топора является первоначальной задачей после того, как свой инструмент сделан и готов к использованию. Только в этом случае изделие будет выполнять основную функцию.

Для работы со свежесрубленным деревом угол заточки в идеальном инструменте составляет 20 градусов, сухой древесины – от 25 до 30 градусов. Не менее важна ширина фаски.

топор заточитьтопор заточитьЗаточка топора вручную

Как правильно заточить топор на обычном электроточиле

Заранее запаситесь емкостью, в которой вы будете охлаждать металл. Далее делайте так:

  • Держите изделие таким образом, чтобы лезвие можно было направить навстречу вращению диска. Обух держим под углом в сорок пять градусов. Это оптимальный угол заточки, независимо от типа инструмента, его особенностей.
  • Для заточки топора он плавно перемещается вдоль круга. Фаска шлифуется, угол выполняемой заточки заостряется.
  • Финальная заточка топора всегда выполняется специальным точильным бруском. Время от времени его нужно смачивать в воде для охлаждения металла.
  • Если возможности затачивать топорик бруском нет, он заменяется куском фанеры, который обклеивается наждачной бумагой.

Не забывайте, что работать с острым инструментом всегда приятно, тогда как тупой топор – это больше дополнительных и совершенно ненужных усилий, быстрая усталость и не самый хороший результат. После того, как работы по изготовлению и заточке топора завершены, на лезвие надевается чехол. Это позволит продлить срок службы изделия, и затачивать его нужно будет не так часто. Чехол изготавливают из кожи, бересты, любого другого подходящего материала.

обух топораобух топораЧехол для топора

Бытует мнение, что инструмент можно хранить воткнутым в бревно. Это большое заблуждение. Состоящий из крепкой стали и сделанного собственноручно топорища, топор становится «продолжением» рук мастера. Попробуйте порубить дрова самодельным инструментом – и вам больше не захочется возвращаться к магазинной продукции.

lanshaft.com

Оригинальный топорик своими руками


Приветствую, Самоделкины!
Как и всегда работа мастера (автора YouTube канала «Bonn Factory») начинается с осмысления формы на бумаге. Поэтому первым делом необходимо обвести контур топора.


Далее примеряем задумку, сперва на шаблоне, а после этого уже можно заняться переносом идеи непосредственно на металл. А собственно идея заключается в том, чтобы сделать из обычного топора необычный. В этот раз это будет что-то наподобие веера из стамесок.



Также довольно часто зрители YouTube канала «Bonn Factory» просят сделать что-то, что можно будет повторить. Так вот по многочисленным просьбам подписчиков, сегодня автор будет использовать для работы только болгарку, никакой сварки и специнструмента, придется немного попотеть, но результат того стоит.

Итак, прикинули общий вид, вроде все нормально. Теперь приступаем к разметке топора, начинаем рисовать что-то похожее и пилить болгаркой.


Более подробно увидеть весь процесс изготовления уникального топора вы можете в оригинальном видеоролике автора:


Так как сегодняшний проект будет без сварки, поэтому автор даже не стал предварительно счищать краску с топора. А так как автор задумал сделать всю работу одной лишь болгаркой, то для того, чтобы сделать дело максимально аккуратно, для работы с рельефом не будет использован зачистной круг, а продолжим работать отрезным. Вообще это вполне нормально и безопасно. Стоит конечно понимать, что тонкий диск значительно более хрупкий и давить на болгарку необходимо соответственно меньше, но в целом это все одно, абразивные диски разной толщины.

Топорище также оставим без изменений. Мастер продолжает развивать идею простоты и возможности дальнейшего повторения своей задумки другими любителями смастерить что-либо своими руками. Поэтому с топорища просто обдираем заводскую краску, немного обжигаем огнем и подгоняем по размеру, чтобы все это органично смотрелось с измененной формой.

А вот так выглядит результат:

Автор обращает ваше внимание, что этот декоративный топорик создан для того, чтобы приносить радость и удивлять друзей, а не валить лес в тайге. Это своего рода очередная смелая идея мастера воплощена в жизни для того, чтобы мотивировать других. Такой оригинальной самоделкой автор как бы говорит: не бойтесь экспериментировать. Поэтому очевидные рубящие свойства данной формы смысла обсуждать нет.


На этом все. Благодарю за внимание. До новых встреч!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
