Сечение деревянных балок в зависимости от пролета: Балки перекрытия – разновидности, классификация и методика расчета

Межэтажное перекрытие по деревянным балкам.

Расчёт деревянных балок перекрытия. Допустимые сечения балок перекрытия. Расстояние между деревянными балками и ширина пролёта. Основные требования к деревянным балкам. ● Если в качестве перекрытия используются доски, то необходимо принять меры для того, чтобы они не подвергались скручиванию под нагрузкой. Для этого доски устанавливаются на расстоянии не более , чем в 60 см друг от друга. Также для препятствования скручивания выполняется обшивка с использованием жёсткого листового или плитного материала толщиной не менее 12 мм. ● Основная роль обшивки — обеспечение силового каркаса, то есть увеличение несущей способности деревянных перекрытий. Применяются плиты ДСП, ЦСП, ОСП или фанера достаточной толщины. Расположение короткой стороны плит должно быть перпендикулярным по отношению к установленным балкам перекрытий, а расположение соединений параллельных балкам — вразбежку. ● Для удобства монтажа обшивочного материала с нижней стороны к балкам предварительно набивается обрешётка, а с верхней — лаги. ● Обрешётка выполняется из деревянных досок сечением не менее 2×9 см, которые крепятся под углом 90º к балкам на расстоянии порядка 60 см друг от друга. Если обрешётка уже готова, то в качестве подшивки можно использовать гипсокартонные листы толщиной не менее 12 мм. Все края в ГКЛ должны быть сверху опорных элементов в каркасе или обрешётке. ● Используемые при монтаже саморезы должны быть длиной на 4 см больше, чем толщина плитного материала. Шаг крепления саморезов составляет 20 см. На установленные лаги обшивку сверху можно не укладывать. Вместо лаг можно установить доски с уже готовыми вертикальными распорками сечением 4×10 см. ● Установка распорок производится в пролётах между балками, расстояние между распорками не должно быть более 210 см по отношению к опорам балок и ближним вертикальным связям. Монтаж осуществляется с использованием металлических кронштейнов или гвоздей. Если в роли балок применяется брус, то дополнительное укрепление не потребуется. Расчёт деревянных балок перекрытия ● Главным фактором надёжности всего перекрытия является правильный подбор балок и точность их размеров. Балки перекрытия делаются после точного расчёта их длины и сечения. Длина деревянных балок зависит от ширины производимого перекрытия, а их сечение высчитывается в зависимости от шага установки, длины пролёта будущей нагрузки. ● После того, как сделаны измерения пролёта, определяются длина балок, их размеры и количество. Важный показатель — глубина, на которую деревянные балки будут введены в стены и то, каким образом они будут зафиксированы. В деревянную стену балки должны входить не менее, чем на 70 мм. • В кирпичные стены или стены из строительных блоков деревянные балки в виде бруса должны заходить на глубину не меньше, чем на 150 мм, а если в роли балок используются доски, то на 100 мм. ● Длина деревянных балок при условии применения кронштейнов или уголков может быть равна пролёту. Металлические поддерживающие конструкции в этом случае принимают вес перекрытия на себя. Ширина пролёта, который может быть перекрыт деревянными балками, составляет от 2,5 до 4 метров. Наибольшая длина балки из бруса или доски — 6 метров. В случаях, когда имеется острая необходимость использования балок длиной больше шести метров, придётся возвести промежуточные опоры или использовать клеёный брус. ● На балку действует суммированная нагрузка из веса размещённых на перекрытии предметов и собственного веса, включая массу подшивочных досок и межбалочного утеплителя. Правильный и точный расчёт сложных перекрытий может выполнить проектная организация. ● Расчёт достаточно простых деревянных перекрытий можно выполнить самостоятельно. • Для чердачных перекрытий с подшивной доской, которые не испытывают значительных нагрузок, но утеплённых минеральной ватой, правильным будет утверждение, что в среднем на 1 м² действует нагрузка в 50 кг. В этом случае нагрузка на перекрытие будет следующая: 1,3×70=90 кг/м². Здесь цифра 70 — это нормированная нагрузка для данного перекрытия согласно СНиП 2.01.07-85; 1,3 — коэффициент запаса прочности. Общая нагрузка будет равна 90+50 = 130 кг/м². • Если межбалочный утеплитель тяжелее минеральной ваты или применялась подшивка из более толстых досок, то нормативная нагрузка будет 150 кг/м²: 150×1,3+50=245кг/м² (общая нагрузка). • Для перекрытий мансарды к количеству составляющих факторов нагрузки добавляется вес напольного покрытия и предметов интерьера. Таким образом расчётная нагрузка увеличивается до 350 кг/м². • При условии, что балки являются частью межэтажного перекрытия, расчётная нагрузка составляет 400 кг/м². • Допустимый изгиб деревянных балок для чердаков составляет 1/200, а для межэтажных перекрытий — 1/350. ● Допустимые сечения балок перекрытий. ● После того, как определена длина балок и их расчётная нагрузка, можно приступать к расчёту шага балок перекрытия и сечения, причём эти значения взаимосвязаны. ● Наиболее оптимальным соотношением высоты балки перекрытия к ширине считается 1,4 : 1. Деревянные балки могут быть шириной от 40 до 200 мм. Высота и толщина балок подбирается таким образом, чтобы подходить толщине утеплителя (100-300 мм). При использовании в качестве балок брёвен в расчёт принимается их диаметр (110-300 мм). ● Расстояние между деревянными балками и ширина пролёта. ● Шаг установки балок выбирается от 300 до 1200 мм. При этом во внимание принимаются материал подшивки и размеры листов утеплителя. Если перекрытие выполняется в каркасном строении, то шаг балок будет равен расстоянию между стойками каркаса. ● Для расчётной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее: Шаг, м Ширина пролёта, м Сечение, м (минимум) 0,6 2,0 75×100 0,6 3,0 75×200 0,6 6,0 150×225 1,0 3,0 100×150 1,0 6,0 175×250 ● Таблица рекомендуемых минимальных сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м². Шаг установки, м Пролёт, м   2,0 2,5 3,0 4,0 4,5 5,0 6,0 0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225 1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250 • Если планируется использовать доску пола толщиной до 32 мм, то шаг балок лучше выбирать 0,6 м. • Если планируется использовать шпунтованную доску, то минимальное сечение можно уменьшить на 10-15%. ● Для ненагруженных перекрытий можно использовать таблицу для меньших значений нагрузок деревянных балок: Нагрузки, Сечение балок при длине пролёта, м кг/пог. м 3,0 3,5 4,0 4,5 5,0 5,5 6,0 150 50×140 50×160 60×180 80×180 80×200 100×200 100×220 200 50×160 50×180 70×180 70×200 100×200 120×220 140×220 250 60×160 60×180 70×200 100×200 120×200 140×220 160×220 350 70×160 70×180 80×200 100×220 120×220 160×220 200×220 ● Максимальные пролёты деревянных балок перекрытий. Основные требования к деревянным балкам перекрытия ● Деревянные балки производятся из хвойных пород деревьев, обладающих необходимой прочностью. Во избежание прогиба лаг под воздействием нагрузки влажность материала не должна быть более 14%. При выборе древесины для изготовления балок не допускается наличие каких-либо поражений древесины насекомыми-вредителями, грызунами или очагов плесени. При соотношении сторон бруса-балки 7 : 5 она будет устойчива к изгибу. ● Высота лаг напрямую влияет на то, какую нагрузку без прогиба она сможет выдерживать. Для того, чтобы под нагрузкой перекрытие оставалось ровным, строительный подъём необходимо вытесать. Потолок нижнего яруса в центральной части будет иметь небольшой подъём, который выровняется с увеличением нагрузки на перекрытие. ● Перед началом строительства дерево необходимо пропитать антисептическими средствами. ● Расход пиломатериала можно сократить, если при частой укладке лаг брусья и брёвна заменять уложенными на ребро досками 50×150×180 мм. Шаг укладки в целях удобства укладки плит утеплителя должен быть 400-600 мм.

устройство и конструкция, межэтажное перекрытие по металлическим балкам

При создании кровельной системы используют такие несущие элементы как балка стропильная и ферма, их внешний вид можно увидеть на фото. Стропильные конструкции предназначаются для перекрытия пролетов и служат основанием для укладки настила на кровлю. При составлении проекта здания и крыши для него в обязательном порядке выполняется расчет балок перекрытия, исходя из нагрузок, которым они будут подвергаться.

Элементы стропильных систем

Балки стропильные и фермы, лежащие в основе всех стропильных систем, по-разному распределяют оказываемые на них внешние и внутренние усилия. Балка является одноэлементной конструкцией, воспринимающей нагрузку по всей своей длине. Изгибающие моменты в ее сечениях вызывают нормальные разнозначные усилия, при этом у крайних волокон они самые большие.

Деревянная стропильная ферма относится к стержневым конструкциям, она испытывает давление только в местах соединения стержней, где действуют вызываемые узловой нагрузкой нормальные однозначные усилия. Так для сборного железобетона признано рациональным использование безраскосных ферм с круговыми очертаниями в месте нахождения верхнего пояса.

Виды железобетонных балок

Железобетонные стропильные балки применяют для перекрытия пролетов, имеющих расстояние 6, 9, 12, 18 метров. Если длина пролета превышает 24 метра, тогда фермы по технико-экономическим параметрам значительно превосходят балки. Имеющие длину 6 и 9 метров балки используют для выполнения кровель на пристройках, а 12-метровые изделия применяют в качестве поперечных и продольных ригелей покрытия. 18-метровые балки задействуют как поперечные ригели, на них укладывают плиты, имеющие размеры

3х6 или 3х12 метров.

В зависимости от типа профиля балки бывают:

• односкатными с нижним ломаным поясом или расположенными параллельно поясами;
• трапециевидными двускатными с постоянным уклоном верхнего пояса;
• с ломаным и криволинейным верхним поясом.

При обустройстве разных видов покрытий используют то или иное изделие, для чего и выполняется расчет нагрузки на балку. Как правило, односкатные балки необходимы для устройства кровель, имеющих уклон в одну сторону, например, на пристройках. Элементы железобетонные стропильные с параллельными поясами изготавливаются легко, поскольку арматурные каркасы для них отличаются постоянной высотой – их применяют в строительстве горизонтальных кровель.

При создании двускатных крыш чаще всего используют балки с постоянным уклоном верхнего пояса, который равен для кровель с незначительным наклоном 1:30, а для кровель с большим наклоном — 1:12. Но у них имеется недостаток: возникает необходимость выполнения арматурных каркасов с переменной высотой. При необходимости создания в уровне покрытия пропуска для инженерных сетей, используют балки двускатные решетчатые, имеющие пролет 18 и 12 метров.

Балки, у которых очертания верхнего пояса делают в виде ломаной или кривой линии, широкого применения не нашли, поскольку их производство основано на сложной технологии, хотя для них свойственно выгодное распределение материалов по длине пролета.

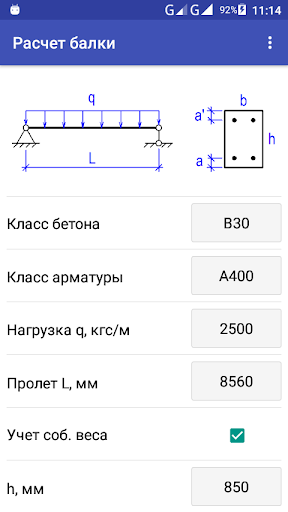

Выбор сечения у железобетонных балок

При подборе поперечных сечений для железобетонных балок учитывают ряд особенностей:

• для поперечного сечения ригелей наиболее экономичной формой сечений считается двутавровая, у которой толщина стенки составляет от 60 до 100 миллиметров. Этот параметр зависит от способа расположения каркаса арматуры, укладки бетона и его уплотнения в вертикальном положении;
• у V-образных опор толщина стенки постепенно увеличивается и тем самым обеспечивается прочность балок и стойкость к возникновению трещин, переходя на опоре из наклонных в прямоугольное или трапециевидное сечение, имеющее ширину, равную ширине полок. Для балок, имеющих длину 6 и 9 метро, часто используют тавровое сечение;
• высота сечения ригелей в середине пролета составляет 1/10-1/15 длины пролета. Также в середине пролета для двускатных балок значение сечений определяется, исходя из стандартной высоты балок – 800 или 900 миллиметров и уклона верхнего пояса;
• с целью обеспечения устойчивости и надежности при установке, транспортировке и опирании плит покрытия кровли ширина верхней полки выбирается в пределах от 200 до 400 миллиметров;
• что касается ширины нижней полки, то этот параметр определяют в зависимости от ее прочности при обжатии бетона, размещения напрягаемой арматуры и длины площадки, необходимой для опирания балки на колонну. Как правило, ширина нижней полки составляет 200-280 миллиметров. От нижней и верхней полок переход к вертикальной стенке осуществляется с использованием вута (плавного увеличения поперечного сечения недалеко от места опирания), имеющего угол наклона около 45 градусов;
• самыми простыми в производстве и удобными при пропуске всевозможных коммуникаций считаются решетчатые железобетонные двускатные стропильные балки с сечением 200-280 миллиметров;
• для изготовления двускатных балок используют бетон классов В25-В40. В качестве продольной арматуры задействуют стержневую арматуру классов A-V и A-IV, канаты класса К-7, высокопрочную проволоку класса Bp-II. Хомуты полок, продольные стержни верхней полки и каркасы стенки производят из арматуры класса A-III. Поскольку у ригелей в опорных частях могут возникать большие усилия, устанавливают дополнительную арматуру, имеющую форму расположенных вертикально стержней и сеток;
• в двускатных балках с двутавровым сечением на этапе обжатия возможно появление начальных трещин в верхней полке, поэтому их надо армировать в верхней части ригеля с помощью конструктивной напрягаемой арматуры;
• когда производится расчет балки перекрытия, учитывают особенности опирания их на колонны, а затем определяют расчетный пролет;
• расчет стойкости относительно вероятности возникновения прогибов и трещин, подбор арматуры выполняют аналогично тому как и для простого изгибаемого элемента различного профиля на всех стадиях работы конструкции. Следует учитывать, что в двускатных балках опасное нормальнее сечение располагается на 0,35-0,4L от опоры;
• под воздействием равномерно распределенной нагрузки при уклоне верхней полки 1:12, опасное нормальное сечения находится от опоры на расстоянии 0,37L;
• в балках, имеющих параболическое очертание верхнего пояса, при равномерно распределенной нагрузке нормальное расчетное сечение располагается посередине пролета.

Перекрытия по металлическим балкам

Перекрытие по металлическим балкам позволяет обустраивать большие пролеты, но по цене оно является наиболее дорогостоящим. В качестве металлических балок предпочтительно использовать двутавр, можно швеллер или рельсы. Металлические балки перекрытия и некоторое количество арматуры, которое укладывают и приваривают между ними, заливают бетоном. Так как пролет каждого из участков около одного метра, то толщина полученного перекрытия получается значительно меньше, чем у монолитного перекрытия.

Устройство перекрытий по деревянным балкам

Конструкция перекрытия по деревянным балкам обладает достоинствами, среди которых дешевизна и легкость устройства. Чтобы смонтировать потолочные балки из дерева, не требуется наличие специальной техники. Плохо, что устройство перекрытий по деревянным балкам можно использовать при наличии пролетов от 4 до 4,5 метров. Если они имеют большее расстояние, то и размеры балок, и стоимость конструкции сильно возрастают.

Перед установкой делается расчет деревянных балок перекрытия, желательно специалистами. Величина опирания балки на стену не может быть менее 12 сантиметров. Концы этих элементов либо опираются на стену, либо их заводят в специально оставленные гнезда. Балки пропитываются антисептиком, их концы оборачивают рубероидом, толем или пленкой. Расчет деревянных балок можно выполнить самостоятельно при помощи специальных программ. Также расчет деревянной балки перекрытия в зависимости от пролета, шага установки и нагрузки имеется в Интернете.

Балки из бруса

Клееная балка (стропила из бруса) относится к современным стройматериалам, получившим широкое распространение благодаря отличным эксплуатационным характеристикам. В несущих системах конструкционный брус также нашел применение.

Самой прочной на износ балкой считается брус с соотношением сторон 7:5.

Круглое бревно выдерживает большую нагрузку, чем вытесанный из него брус, но такой прочностью на изгиб не обладает. Зависит прогиб в основном от высоты балки, а не от ее ширины. Например, соединение двух абсолютно одинаковых брусьев при помощи болтов и шпонок способно выдержать вес в 2 раза больший, чем, если уложить оба бруса рядом.

Правда, когда клееные стропила сделать слишком тонкими, они начинают изгибаться в сторону. Если создается чердачное или межэтажное перекрытие по балкам, они должны обладать толщиной не менее 1/24 длины.

Подстропильные балки и их особенности

Используемые для покрытий с балочными конструкциями балки подстропильные и подстропильные фермы обладают рядом особенностей:

• железобетонные изделия производят с пучковой арматурой исключительно предварительно напряженными;
• эти изделия бывают с параллельными и непараллельными поясами;
• балку подстропильную рассчитывают по схеме как для однопролетной балки, которая нагружена распределенной от собственного веса нагрузкой и сосредоточенной силой в середине пролета;
• у балок и ферм подстропильных конструкций есть железобетонные консоли или стальные столики, предназначенные для опираний на них несущих конструкций покрытий;
• эти элементы крепят к каркасу, как и основные конструкции.

От правильного выбора балок стропильных и подстропильных зависит прочность и надежность всей кровельной конструкции

Деревянные балки: виды, свойства, назначение

Деревянные балки являются несущим элементом перекрытия. Чтобы обеспечить надежность конструкции, очень важно выбрать правильный вид балок, их на несущих стенах. О видах, свойствах и назначении этого вида строительных материалов мы и поговорим в данной статье.

Виды деревянных балок и их свойства

Балки для перекрытия изготавливаются предприятиями из разных пород дерева, но предпочтение отдается хвойным – лиственнице, ели или сосне. Первая обладает наилучшими характеристиками. По сравнению с древесиной лиственных пород, хвойная характеризуется большей устойчивостью к изгибающим нагрузкам.

В зависимости от формы сечения, выделяют несколько видов балок: из бревна, доски, обычного пиленого бруса, клееного бруса и двутавровые. Первые используются довольно редко, но иногда встречаются в конструкции перекрытий. Для их изготовления применяются сухие бревна, которые очищают от коры и пропитывают специальным антисептическим составом.

Применяются для перекрытия и доски. Рекомендуется выбирать пиломатериалы толщиной не менее 50 мм и шириной – 10-20 см. Из-за небольшого размера использовать их можно только для маленьких пролетов.

Самый распространенный вариант – пиленый брус. Перекрывать им можно пролеты длиной до 6 метров. Рекомендуемое сечение бруса 75 х 100 или 100 х 250 мм. Основное его преимущество – невысокая цена. При выборе обратите внимание, чтобы брус был сухим, без пятен, полос, опрелостей и деформаций.

Клееный брус прочнее, чем обычный пиленый и позволяет перекрывать пролеты длиной до 12 метров. Его производят в промышленных условиях, склеивая несколько ламелей (высушенные доски с противоположным направлением древесных волокон) или очень тонких полос древесины, напоминающих фанеру. Для устройства перекрытия клееный брус является очень хорошим вариантом, но его стоимость довольно высокая.

Двутавровые деревянные балки изготавливаются из двух материалов. Между верхним и нижним поясами, сделанными из древесины, вставляется поперечная вкладка из фанеры или ДСП. Они примерно в три раза прочнее, чем пиленый брус с аналогичным сечением, но и стоят дороже. Конструкция из них не дает усадку и не деформируется. Еще одним преимуществом является небольшой вес.

Как рассчитать нагрузки на перекрытие?

Чтобы правильно подобрать необходимый размер деревянных балок, в первую очередь нужно выяснить, какая нагрузка будет действовать на них во время эксплуатации. Она напрямую зависит от того, какой именно вид перекрытия сооружается, а также веса межбалочного заполнения. Общая расчетная нагрузка состоит из постоянной (балки + межбалочное заполнение + подшивка потолка) и эксплуатационной (мебель, предметы быта, люди и т.д.). Точный расчет могут выполнить специалисты при составлении проекта. Чтобы получить максимально точные цифры, лучше обратиться к нам. Но можно рассчитать и самостоятельно, используя упрощенный вариант или ориентируясь на средние значения.

Для чердачного перекрытия с легким утеплителем постоянная нагрузка принимается в пределах 50 кг/м2. Нормативное значение для такого вида чердака 70 кг/м2. Расчет эксплуатационной нагрузки: 70 х 1,3 = 90 кг/м2, где 1, 3 – это коэффициент запаса.

Общая расчетная нагрузка = постоянная нагрузка + эксплуатационная нагрузка = 50 + 90 = 130 кг/м2. Эту цифру лучше округлить в большую сторону – 150 кг/м2.

Если утеплитель и обшивка полотка будут более тяжелыми, или чердак предполагается использовать для хранения массивных вещей, то нормативную нагрузку нужно увеличить до 150 кг/м2. В этом случае общий параметр будет составлять: 50+150х1,3 = 245 кг/м2.

Если перекрытие междуэтажное или на нем планируется возведение мансарды, общая нагрузка будет не меньше 300 кг/м2. Если планируете поставить большое количество мебели, ориентируйтесь на цифры 350-400 кг/м2.

Зная общую расчетную нагрузку и длину пролета, вы без труда подберете размеры деревянных балок с помощью онлайн-калькуляторов и таблиц, представленных в интернете.

Как выбрать сечение и шаг между балками?

Чтобы рассчитать необходимое сечение пиломатериалов, для начала нужно определиться с их длиной. Узнать ее несложно – нужно с помощью рулетки замерить расстояние, которое вы хотите перекрыть, добавив несколько сантиметров (величина заделывания в стену с каждой стороны). Для бруса добавляем не менее 15 см, для доски 10.

Учтите, что балками из бруса или доски можно перекрывать пролеты не более 6 метров. Чтобы перекрыть пространство до 12 метров, необходимо установить дополнительную промежуточную опору либо использовать клееный брус или двутавровые балки.

Зная длину пиломатериалов, можно определить необходимое сечение и шаг укладки. Эти два показателя связаны между собой.

От сечения детали в большой мере зависит нагрузка, которую она способна будет выдержать. Деревообрабатывающие предприятия выпускают пиломатериалы с несколькими видами сечения:

• квадратные и прямоугольные – подходят для возведения стен;
• круглые и овальные – используются для стен и чердачных перекрытий;
• двутавровые – предназначены для каркасного строительства и межэтажных конструкций.

Лучшим вариантом считается прямоугольное сечение при соотношении высоты и ширины 1,4:1. Ширину пиломатериалов лучше выбрать 40-200 мм при высоте 100-300 мм. Если в качестве балок используются бревна, предпочтительный диаметр 11-30 см.

В зависимости от сечения и вида материала, шаг между балками может быть 0,3-1,2 метра. Он должен соответствовать размеру листов утеплительного материала или подшивки потолка. В каркасных зданиях шаг укладки должен соответствовать шагу стоек каркаса для обеспечения надежности конструкции.

При проведении необходимых расчетов всегда округляйте полученные цифры в большую сторону. Если вы не уверены в своих математических способностях, для расчета нагрузки, количества материала и шага укладки лучше обратиться к специалистам, ведь от этого будет напрямую зависеть ваша безопасность и долговечность постройки.

Расчет деревянных балок перекрытий — Полезно знать! — Каталог статей

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных балок — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, деревянные балки перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скрепленны металлозубчатыми пластинами. Как расчитать необходимое сечение традиционной деревянной балки перекрытий? Оптимальный пролет для деревянных балок — 2,5- 4 метра. Лучшее сечение для деревянной балки — прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену. При выборе расчета сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.   Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длинн пролетов: Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку   пролёт (м)/ шаг установки (м) 2,0 2,5 3 4 4,5 5 6 0,6 75 х 100 75 х 150 75 х 200 100 х 200 100 х 200 125 х 200 150 х 225 1 75 х 150 100 х 150 100 х 175 125 х 200 150 х 200 150 х 225 175 х 250   Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий: Таблица минимальных сечений деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Деревянные перекрытия для дома — характеристика, комплектации

Деревянное перекрытие выполняется из деревянных балок хвойных пород, не имеющих дефектов ослабляющих конструкцию. Все деревянные конструкции должны быть тщательно антисептированы. Длина опирания балок на стену должна быть не менее 15см.
Монтаж балок должен вестись маячным способом. Начинают с установки двух крайних балок, тщательно выверяя правильность установки приборами, после чего монтируют промежуточные балки. Сечения деревянных балок можно определить исходя из таблиц  №1 и №2.

В качестве несущих балок при устройстве деревянного перекрытия можно использовать балки из LVL, балки из клееного бруса, двутавровые балки со стеной из OSB-3, а так же балки ХТС.

Балки LVL( Laminated Veneer Lumber ) изготавливаются путем склеивания нескольких слоев шпона с параллельным расположением волокон. Прочность LVL выше, чем у обычных пиломатериалов, нагрузки на изгиб и растяжение вдоль волокон почти в два раза выше, чем у обычных пиломатериалов. LVL имеет минимальные показатели естественной усушки, не подвержен гниению. Размеры балки LVL имеют ширину от 160 до 1800мм и длину до 18 п.м.


Балки ХТС — это деревометаллическая балка, верхний и нижний пояса изготавливаются из высококачественной строганной древесины. Профилированная стена из оцинкованной стали имеет волнистую форму, обеспечивая поперечные нагрузки. Высота данных конструкций может составлять от 180 до 490 мм, длина до 24м. Повышенная степень прочности балок ХТС позволяют применять их на больших пролетах.

Балки из клееного бруса производятся путем склеивания нескольких досок(ламелей) в монолитную конструкцию. Преимуществами таких балок является более высокие несущие способности, минимальная усадка, они не меняют своей геометрической формы.

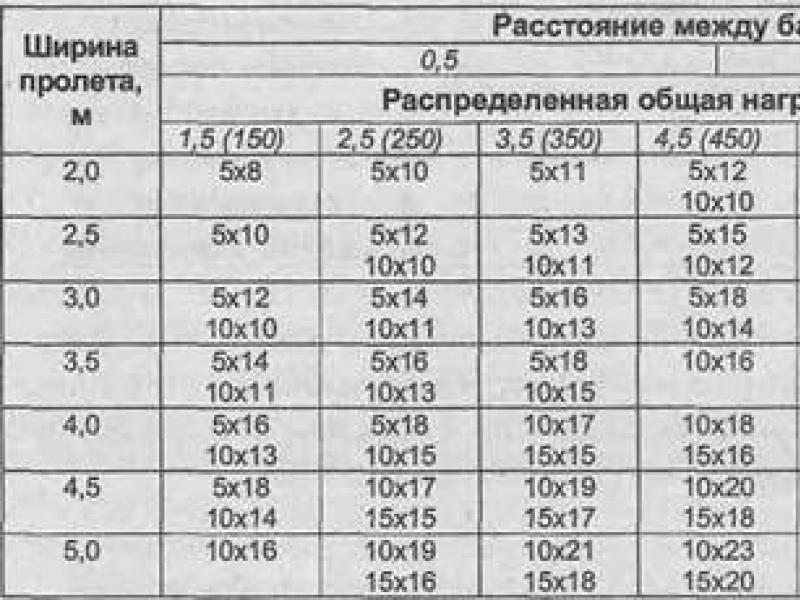

табл. №1  Сечения деревянных балок в зависимости от длины пролета и шага установки

Пролет и шаг установки (метр)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75*100	75*150	75*200	100*200	100*200	125*200	150*225
1,0	75*150	100*150	100*175	125*200	150*200	150*225	175*250

табл. №2

Нагрузки кг/п.м	Сечение балок при длине пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50*140	50*160	60*180	80*180	80*200	100*200	100*220
200	50*160	50*180	70*180	70*200	100*200	120*220	140*220
250	60*160	60*180	70*200	100*200	120*200	140*220	160*220
350	70*160	70*180	80*200	100*200	120*220	160*220	200*220

клеенные балки, деревянные фермы.

Особенности, типы и расчет деревянных балок перекрытия 6 метровые балки перекрытия

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
3. Перед монтажом балочные элементы необходимо обработать антисептиком.
4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

• определить длину пролета, на которые они будут устанавливаться;
• рассчитать возможную нагрузку, которую они будут нести после монтажа;
• имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

• чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
• если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
• если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
• в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус , каркасная и каркасно-щитовая технология) такому решению — альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

• Готовая железобетонная плита,
• Монолитная железобетонная плита,
• Готовые железобетонные балки,
• Балки и фермы из металлопроката,
• Перекрытие из пиломатериалов.

Плюсы

Или почему деревянные перекрытия так популярны.

• Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
• Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
• Универсальность. Подходит для любых зданий, в любых условиях.
• Возможность монтажа при минусовых и очень высоких температурах.
• Отсутствие «мокрых» и грязных процессов.
• Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
• Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
• Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

• Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
• Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
• Необходимость покупки звукоизолирующих материалов.
• Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие — всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

• Бревно оцилиндрованное до 30 см в диаметре.
• Брус четырёхкантный.
• Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
• Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
• Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
• Замкнутые короба из листовых материалов (фанера , ОСП).
• СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
• Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное — результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

• Постоянные.
• Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2. 01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

• Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
• Для перекрытия ненагружаемого чердака — около 130 — 150 кг/м2.
• Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

• физиологический дискомфорт жильцов,
• разрушения узлов и материалов,
• потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м

Как видим, чтобы увеличить несущие способности перекрытия — достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева — это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

4. Как правильно устанавливать и закреплять балки

С шагом мы определились — от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных — оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

• Получаемое Т-образное соединение очень надёжное.
• Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
• Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
• Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

• Цокольное перекрытие,
• Межэтажное,
• Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом. Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену — на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов — различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант — собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные — крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок .

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать , во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине . Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе:

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м 2 , расчет предельного изгибающего момента выполняется по формуле М max = (q · L 2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W z = b · h 2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

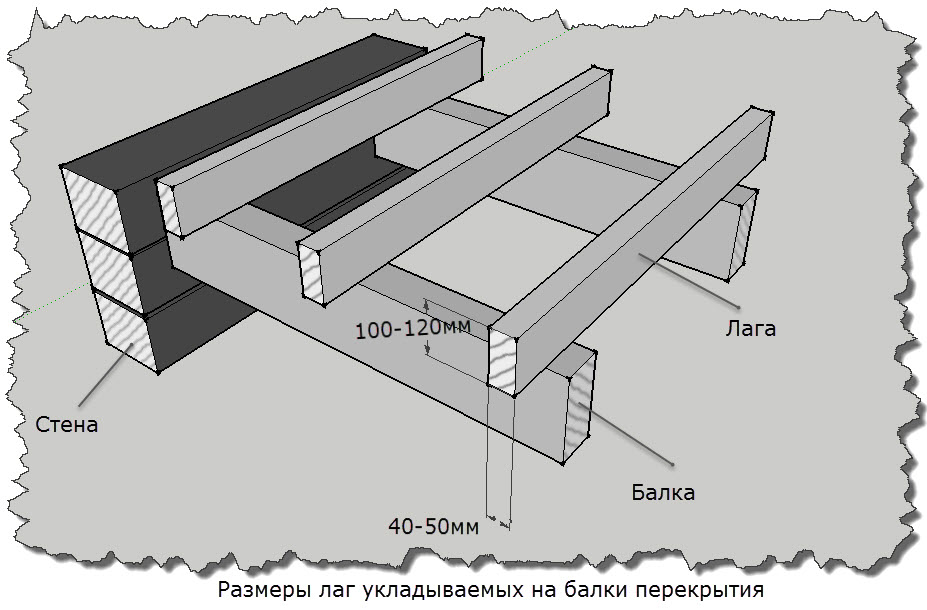

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу , используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

01.10.2010, 11:47

расчет:
1) брус 200*200*6000 через 0,5М =22 т. р (прогиб 20 мм)
2) двутавр 20Б ч/з 1,2м =27 т.р. (прогиб 20 мм)

По весу 1) -90 кг брус, 2)- 120 кг балка

В теории решения очень похожи. интересует практика что все таки лучше?

Зеленый Кот

01.10.2010, 11:55

Брус.
Железом вообще не стоит делать любые несущие конструкции ибо при пожаре дерево держится до последнего, а железо — хрясь и готово.

01.10.2010, 15:55

Температура при которой пойдет деформирования двутавр с жизнью несовместима. Тем более если снизу это все будет обшито гипсокартоном.

Если все же решите делать деревом, то советую 200х60х6000 с шагом 600 мм.

01.10.2010, 16:55

«хрясь и готово» — а не все ли равно уже будет)))

Оно может деформироваться в одном месте, и прилететь в другое, где еще остались условия для жизни… 🙂 но в целом вы правы.
+Дерево само по себе будет поддерживать горение, а железо нет…

Зеленый Кот

01.10.2010, 17:41

Температура при которой пойдет деформирования двутавр с жизнью несовместима.
Неправильно.
Одно дело когда он сам по себе, а другое, когда он под нагрузкой.

До недавнего времени вообще было запрщено использовать в качестве стропил мет. профиль, теперь же смотрю делают вовсю.

Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато — смотрим какулятор.

01.10.2010, 20:32

У меня в одном помещении пролет получился 5,7 метров, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, вроде по расчету двутавр был крепче, чем дерево. Стоит учесть что дерево можно найти 6,5 метров, а длина двутавра 11,7 метра или 12 метров (для перекрытия пролета 6 метров надо как минимум 15 см на сторону) . Правильнее было бы уложить плиты, но у меня не получилось. Разница между деревом и двутавром была гдето 10-12%. При кладке стен устанавливал между вырезом в газоблоке и двутавром пенопласт 3 см.
На счет пожара-надо предохроняться.

02.10.2010, 00:47

А я на 6 м пролет положил 5,8 метровую жб плиту и ни о чем больше не задумываюсь. Не горит, не плавится, не гнется…

02.10.2010, 09:00

Спасибо всем, я все таки склоняюсь к двутавру,поскольку он прочнее, я на перекрытие хочу стены внутренние из пеноблока 100 см поставить. (хотя наверное можно было по 2 бруса под стену положить)
то wawan001 пролет 6М это по осям стен, то есть по 15 см с каждой стороны опора будет.
то Кот, я предполагаю если засыпать негорючий утеплитель аля керамзит то гореть там вообще нечему будет (дом из пеноблока).

И еще вопрос если перекрывать двутавром можно ли вместо крайних балок использовать деревянную скажем 50-ку закрепленную к боковым стенам??

02.10.2010, 18:30

Есть другой вариант.

02.10.2010, 19:12

Есть другой вариант.
Делаете несущую балку (пускай из двутавра), на которую укладываете простые деревянные балки перекрытия. Это гораздо дешевле выйдет.
Двутавров понадобится один-два, но мощных. По цене все равно выйдет дешевле.

Я так себе сделал

02.10.2010, 20:01

dengt , у меня эта идея приходила в голову с точки зрения технологичности устройства в будущем полов, если деревянные перекрытия устанавливать внутрь двутавра, а по верх делать контробрешетку (балки по расчету). Расстояние от края балки до двутавра 40 см- надежно. Ведь по расчетам на крайнии балки нагрузка меньше раза в 2 чем на соседнию, можно положить балку 150х200 или взять 2 штуки доски 50х200 и между ними установить отрезки доски того же размера длиной 1,5 метра, а 50-ка думаю хлипковата, хотя если к стене притянуть может и нормально будет. Если уверен в крепеже то наверное да.

04.10.2010, 05:57

Я перекрывал пролет 5м брусом 150*150 сложенным вдвое и стянутым шпильками, т.е. получилась балка 150*300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность:(

05.10.2010, 09:32

[
я так себе сделал
пролет 11 на 6, разделил на три части двумя двутаврами и уложил деревянные балки, а что бы не увеличивать толщину перекрытия уложил их внутрь тавра. Предварительно приварил уголки к тавру и закрепил балки на болты.

Я так понимаю двутавры 6-ти метровые были?
тут уже 25Б2 минимум нужен, это на 5 см толще перекытие, вроде не смертельно.

По поводу закрепления боковых балок к стенам меня беспокоит то, что все остальные балки будут прогибаться а крайние нет, тогда перекытие прогнется «»пузырем»? к чему это приедет?

05.10.2010, 10:11

двутавр 6-ти меровый 20Б1 — две штуки поперек длины, получилось 3 зоны, две с опиранием балок одной стороны на стену, а второй на двутавр, и одна зона с балками зажатыми между двутаврами. Прогибания не заметил, двутавр на такой длине не ходит.

06.10.2010, 13:06

06.10.2010, 13:47

смотря как грузить, если по теории 400 кг/м то в вашем случае 20Б1 прогнется на 77 мм

Интересно как Вы это посчитали?

Деревянные перекрытия

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений. По типу конструкции перекрытия, применяемые в индивидуальном строительстве можно разделить на две группы:

1. балочные – состоят из несущего элемента (балки) и заполнителя, обеспечивающего тепло- и звукоизоляцию.
2. безбалочные – выполняемые из готовых плит или панелей.

Каждая конструкция имеет свои достоинства и недостатки, для того чтобы сделать правильный выбор следует знать достоинства и недостатки обеих.

Перекрытия, выполненные из дерева, – самая используемая конструкция в частном домостроении. При строительстве деревянного или каркасно-щитового дома другие виды перекрытий просто не рассматриваются, а обустройство деревянных балочных перекрытий в домах с кирпичными или блочными стенами может быть одним из возможных вариантов.

Относительно низкая стоимость пиломатериалов и простота монтажа деревянных перекрытий делает их абсолютным лидером в строительстве своего дома. Но дерево, как вы знаете, обладает и массой недостатков, которые выставляют некоторые ограничения при его использовании.

Деревянные балки нельзя использовать, если длина перекрываемого межэтажного пролёта превышает 5 метров. Для чердачных перекрытий (при неэксплуатируемом чердачном помещении) ширина пролёта не должна превышать 6 метров. Однако, эти ограничения касаются только балок из цельного дерева, т.к. в данное время использование технологий склеивания или изготовления сборных деревянных конструкций полностью снимает такое ограничение.

В связи с тем, что деревянные конструкции в условиях повышенной влажности могут подвергаться гниению, их не рекомендуется использовать между жилым этажом и подвальными или цокольными помещениями. Кроме того, горючесть деревянных балок ограничивает их использование при перекрытии пожароопасных сооружений, таких как гараж или мастерская.

Для деревянных перекрытий главным условием долговечности является отсутствие повышенной влажности. Иногда при разборке зданий возрастом более 80 лет с удивлением обнаруживается, что деревянных балок практически не коснулось время и они готовы служить дальше.

Для того чтобы правильно рассчитать и смонтировать перекрытия с деревянными балками необходимо соблюдать некоторые правила. Основное – это соблюдать шаг и размеры балок применительно к расчётной нагрузке. Нагрузки эти рассчитаны задолго до нашего появления и напечатаны в виде таблиц во всякого рода строительных книгах. По следующей таблице можно выбрать сечение и шаг балок применительно к длине перекрываемого пролёта.

Сечение балки мм x мм	Длина пролёта, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
Для чердачных перекрытий
доски
50×160	1200	900	650	500	420
50×200	1850	1350	1050	800	650	550	450
80×180	2400	1750	1350	1050	850	700	600
брусья
140×180				1800	1400	1200	1050
150×200				2400	2000	1650	1400
160×220					2500	2000	1750
Для межэтажных и цокольных перекрытий
доски
50×160	800	600	450
50×200	1250	900	700	550	450
80×180	1550	1200	900	700	550	450
брусья
140×180			1550	1200	1000	800	700
150×200				1650	1300	1000	900
160×220				2000	1700	1400	1100

Пользоваться такой таблицей очень просто: если расстояние между несущими стенами по вашим замерам равно 5 метрам, а размеры балки, купленной вами, равны 80×180 мм, то расстояние между осевыми линиями уложенных балок должно быть не более 85 см для чердака или 55 см для межэтажного перекрытия.

При выборе расстояния между балками, необходимо учитывать размеры утеплителя, который будет уложен в межбалочное пространство, а также толщину досок для напольного покрытия. Например, если вы настелите пол доской толщиной 25 мм на балки, уложенные с шагом более 50-ти см, то доска возможно будет прогибаться под вашим весом, не говоря уже о мебели и стайке танцующих гостей. После того, как вы определились с межбалочным шагом, можно приступать к монтажу деревянных перекрытий.

Монтаж деревянных перекрытий

Перед укладкой балки надо высушить, а также обработать антисептическими и огнеупорными растворами. Использовать влажные балки нельзя, т.к. это может привести к их прогибу. Поэтому пиломатериал желательно купить заранее и уложить его в штабеля для просушки, перекладывая каждый ряд рейками для лучшей вентиляции и при этом следить за прямолинейностью. Использовать древесину можно, когда её влажность не будет превышать 15-20%.

Дальнейшая работа по установке деревянных перекрытий будет зависеть от материала стен дома и функции, возложенной на само перекрытие (чердачное, межэтажное, цокольное или мансардное).

Деревянные перекрытия с включением в конструкцию стропильной фермы

Самая простая и, соответственно, экономная технология – это когда при установке чердачных или мансардных перекрытий балка перекрытия включается в общую конструкцию стропильной фермы.

В этом случае сечение балки выбирают так, чтобы расстояние между балками было одинаковым с расстоянием между стропилами будущей кровли. При этом стропилины крепятся к краям балок, выступающих за внешние границы стены на длину свеса будущей крыши.

При креплении таких ферм на деревянные или каркасные стены используются специальные металлические изделия в виде оцинкованных уголков и хомутов. Балки укладываются прямо на стену и не требуют никакой защиты в виде гидроизоляции, по причине одинаковости материала самих стен и балок.

При установке на кирпичные, бетонные или стены из ячеистых блоков в местах соприкосновения стены и деревянного перекрытия балку обязательно следует защитить, обмотав двумя слоями рубероида.

Укладывать балки прямо на блоки из ячеистого бетона не советуют сами производители блоков, так как плотности этого материала может не хватить и балка со временем может продавить блок, да и способы крепления к блоку не очень надёжные. В таком случае для надёжного крепления балки к стене последний ряд можно выполнить кладкой из кирпича или соорудить монолитный пояс.

Часто используется способ, где балки с помощью метиз-уголков крепятся к доске, которая в свою очередь укладывается на стену, изолированную гидроизолом, и прикручивается к стене при помощи анкеров или заранее заложенных в кладку металлических шпилек с нарезанной резьбой.

Крепление такой конструкции к стенам надо продумать основательно, так как бывали случаи, когда беспечность строителей в этом вопросе приводила к тому, что крыша съезжала с места под воздействием даже не самого сильного ветра.

Деревянные перекрытия без включения в конструкцию стропильной фермы

Такой способ используется, когда перекрытия монтируются отдельно от стропильной системы. При монтаже балок на деревянные или каркасные стены применяются специальные металлические изделия, или балка устанавливается в специально подготовленное в стене гнездо.

В стенах из кирпича, бетона или блоков необходимо сделать гнезда, в которые лягут деревянные балки, которые перед укладкой необходимо подготовить:

•  торцы балок запилить под углом 60°;
• обработать антисептическими и огнеупорными растворами;
•  как можно плотнее обернуть двумя слоями рулонного гидроизоляционного материала (рубероид, гидроизол).

Между торцем балки и задней стенкой гнезда необходимо оставить воздушный зазор, величиной 3-5 см, который будет обеспечивать вентиляцию древесины. После укладки боковые и верхнюю стороны балки заделывают раствором.

По противопожарным нормам элементы деревянных прекрытий необходимо располагать не ближе 40 см от внутренней поверхности ближайшего дымохода. Однако, это не всегда возможно. В таком случае балку, обходя дымоход врубают со смещением в ригель. Такие балки желательно выбирать большего сечения, чем остальные или сокращать расстояние между ними.

Также не рекомендуется укладывать крайнюю балку в кирпичных, каменных и подобных им зданиях вплотную к стене. В таком случае зазор между стеной и балкой нужно сделать не менее 5 см и заложить утеплителем.

Закладка утеплителя в деревянные перекрытия

Утепление деревянных перекрытий может происходить с применением различных теплоизолирующих материалов. К великой радости застройщика на рынке предоставлен широкий асортимент. Выбор материала утеплителя и его компоновки зависит от функции перекрытия (межэтажное, чердачное, подвальное) и финансовых возможностей хозяина.

Структура слоёв снизу вверх межэтажного перекрытия:

1. отделка потолка;
2. щиты наката, или материал удерживающий утеплитель;
3. пароизоляция;
4. утеплитель;
5. пол.

Для отделки потолка могут использоваться: гипсокартон, сайдинг, натяжные потолки, штукатурка по деревянной обрешётке, фанера, вагонка.

Щиты наката выполняются из досок. Для этого сбоку балки прибивается черепной брусок, на который укладываются и прибиваются обрезки досок. Есть ещё вариант – к балкам шурупами снизу прикручиваются доска или OSB-плита.

Сооружение удерживающего барьера для утеплителя требуется при использовании утепляющего материала с относительно большим весом (керамзит, опилки, солома или шлак). При использовании лёгких рулонных утеплителей или прошитых матов (минеральная вата, стекловата и т.п.) достаточно натянуть пароизоляцию на тканевой основе или ограничить проседание утеплителя натянутым капроновым шпагатом.

Укладка слоя пароизоляции – обязательная процедура, она предотвращает проникновение влаги в утеплитель, в результате чего материал утеплителя не теряет своих качеств, а деревянные перекрытия не подвергаются гниению.

Покрытие пола зависит от наличия или отсутствия жилых помещений на верхнем уровне, а также их функций. Если сверху планируется просто чердак оборудование пола вообще не обязательно.

А если на верхнем уровне должно быть помещение с повышенной влажностью (ванная, душ), то нужно будет уложить черновой пол из обрезной доски или OSB-плиты. Далее сделать гидроизоляцию и цементно-песчаную стяжку. И только потом уложить на пол керамическую плитку.

---

палуб против патио: стоимость, плюсы, минусы и сравнения



Стоимость мощения и настила

Стоимость настила и мощения трудно взвесить, потому что необходимо рассмотреть несколько вариантов материалов. Но включая все необходимые подконструкции и крепления, средняя стоимость настила составляет около 9 долларов за квадратный фут. Цена мощения кирпичом составляет около 6 долларов за квадратный фут, а мощение бетоном — ближе к 4 долларам за квадратный фут. Вы можете удвоить эти оценки, чтобы приблизить стоимость рабочей силы. Превратив свой внутренний дворик в проект «сделай сам», вы сможете сэкономить еще больше на своем внутреннем дворике.

Композитная палуба и асфальтоукладчики

Стоимость композитного настила по сравнению с брусчаткой будет зависеть от качества материала. Вы можете найти высококачественные композиты от 9 до 20 долларов за квадратный фут. Простой внутренний дворик из кирпича будет стоить около 5 долларов за квадратный фут, а штампованный бетон с декоративным орнаментом будет стоить ближе к 12 долларам за квадратный фут.

Затраты на срок службы композитного настила и тротуарной плитки примерно одинаковы.Помимо периодической промывки из шланга или замены случайного сломанного асфальтоукладчика, оба требуют минимального обслуживания.

Деревянная палуба против брусчатки

Подобно стоимости композитного настила по сравнению с патио, средняя стоимость настила из обработанного под давлением пиломатериала составляет около 6 долларов за квадратный фут. Это делает стоимость деревянного настила и патио из брусчатки довольно сопоставимыми, по крайней мере, на начальном этапе. Потому что древесина требует регулярного ухода, чтобы замедлить ее естественное разложение, например, шлифование и повторное запечатывание. Напротив, пожизненная стоимость внутреннего дворика из брусчатки почти такая же, как цена наклейки.

Плюсы и минусы патио и террас

Один из наиболее распространенных вопросов в спорах между патио и палубой – это стоимость. Тем не менее, строительство внешнего развлекательного пространства — это больше, чем стоимость. Вы также должны учитывать такие факторы, как время, необходимое для строительства, нужно ли вам разрешение, окупаемость инвестиций и ваш образ жизни. Вот несколько плюсов и минусов террас и патио, которые стоит обдумать, прежде чем вы возьметесь за создание великолепного открытого жилого пространства, которое будет соответствовать вашим желаниям, потребностям и эстетике.

Соображения	Палуба	Патио	Плюсы и минусы
Стоимость	30 долларов США за квадратный фут	5-15 долларов за квадратный фут	Патио дешевле строить, отчасти потому, что строительные материалы дешевле, а также потому, что они устанавливаются вровень с землей, что требует меньше материалов и труда для создания лестниц, установки балок, перил и других компонентов, связанных с настилами. Тем не менее, окупаемость террас составляет в среднем 76% по сравнению с ремонтом в помещении и обустройством патио.
Время сборки	Может потребоваться разрешение	Может потребоваться значительная подготовка основания	В большинстве областей требуется разрешение на строительство до строительства террасы, что может увеличить время ожидания, прежде чем вы сможете начать строительство. Хотя для строительства патио не всегда требуется разрешение, лучше уточнить в местном строительном управлении, не требуется ли оно.Однако даже если вам не нужно разрешение, бетонный внутренний дворик может потребовать значительной подготовки земли перед заливкой бетона.
Образ жизни	Улучшенные виды; требуются перила, которые могут увеличить стоимость	Больше Конфиденциальности	Поскольку палубы, как правило, выше, вы получаете лучший обзор с большей высоты. Однако из-за их высоты строительные нормы и правила безопасности требуют перил для приподнятых палуб. Эти функции являются одним из самых дорогих компонентов приподнятой палубы. С другой стороны, внутренние дворики, особенно закрытые патио с экранами, находятся ниже уровня земли и обеспечивают большее ощущение уединения.
Техническое обслуживание	Больше обслуживания, чем патио, хотя уровень обслуживания зависит от материала	Простота обслуживания	Патио из бетонной брусчатки прочны и долговечны. Тем не менее, вам нужно будет обработать почву под вашим патио, чтобы предотвратить растрескивание в холодную погоду. Деревянные террасы требуют мойки, перекраски и герметизации каждые пару лет. Выбор древесного композита для вашей террасы может помочь защитить ее дольше и значительно сократить количество времени, затрачиваемого на ежегодное обслуживание террасы.
Особенности рельефа местности	Любая местность	Ровная местность	Патио подходят для плоских участков. Приподнятые деки хорошо работают на наклонной или неровной поверхности.
Срок службы	Деревянный настил (10-20 лет) Композитная колода (25-30+ лет)	25-30+ лет	Патио могут служить десятилетиями, если за ними правильно ухаживать.Их нужно часто очищать от листьев и другого мусора, чтобы они оставались чистыми и привлекательными для приятного времяпрепровождения на свежем воздухе. Композитные террасы, если за ними правильно ухаживать, могут служить столько же, сколько и патио. Деревянные настилы менее устойчивы к атмосферным воздействиям, чем композитные настилы, что сокращает срок их службы. Однако регулярная стирка, обработка и уход могут продлить срок службы деревянной террасы.
Прилагается	Да	Возможно	Пристроенные террасы предлагают расширение существующего внутреннего жилого пространства. Патио можно не пристраивать к дому.



Хотя и террасы, и террасы представляют собой жилые помещения под открытым небом, на этом сходство заканчивается и начинается огромное количество различий. Патио находится на земле, долговечно и обеспечивает уединение. Приподнятая палуба парит в воздухе и предлагает вид.

Если вы пытаетесь выбрать террасу или патио, учитывайте местность, свой бюджет и свои предпочтения. Когда дело доходит до затрат, патио часто дешевле и проще в строительстве, но в зависимости от местоположения настил может быть более ценным обновлением вашего открытого жилого пространства.

Какая окупаемость террасы по сравнению с патио?

Если вы думаете, что можете продать свой дом в ближайшие несколько лет, вам следует рассмотреть рентабельность инвестиций (ROI) для патио по сравнению с террасой. Очевидно, что выбор строительных материалов повлияет на стоимость. Например, выбрать каменную плиту для внутреннего дворика дороже, чем простой бетон. Тем не менее, каменная плита обеспечивает гораздо более высококлассную, сделанную на заказ атмосферу по сравнению с бетоном, что может значительно повысить привлекательность вашего дома и рыночную стоимость при перепродаже.

Ресурсы, такие как Remodeling Magazine и HouseLogic , показывают, что рентабельность инвестиций для террасы примерно на 75% выше, чем для патио. Например, колода, строительство которой стоит 9000 долларов, может стоить дополнительно 7500 долларов при продаже по сравнению с патио, строительство которого может стоить 3500 долларов, а при продаже стоит всего 1500 долларов.

Теперь, когда вы лучше понимаете плюсы и минусы патио и террас, у вас есть прочная основа для планирования жилого пространства на открытом воздухе, которым вы сможете наслаждаться, и потенциальных инвестиций в ваш дом, которые могут оказаться прибыльными, когда придет время. продавать.Есть еще вопросы? Свяжитесь с застройщиком, чтобы определить, какой из них подходит именно вам.

Расчетные модули > Балки



Обзор

Существует один основной модуль для проектирования стальных, бетонных и деревянных балок. Существуют отдельные модули для составных стальных балок, стальных балок с торсионными нагрузками и один для каменных перемычек.





В этом разделе рассматриваются ТОЛЬКО типичные одно- или многопролетные стальные, бетонные и деревянные балки.



Экран презентации разделен на три области: представление и изменение луча, ввод данных и результаты расчета, как показано на снимке экрана ниже:





(1) Представление и изменение балки: в этой области можно создавать и изменять компоновку балки.

Нажмите на значки поддержки, чтобы выбрать тип исправления поддержки: фиксированный, закрепленный или бесплатный.



Нажмите на [+/-] значок, чтобы отобразить окно, чтобы добавить или удалить луч балки:

7

Нажмите на представление луча, чтобы изменить конкретные данные на вкладках «Данные о пролете балки» и «Нагрузки на пролет».









(2) Ввод данных: на этом наборе вкладок вы вводите всю информацию о балке. Эти вкладки будут отображать различную информацию в зависимости от выбранного типа материала. См. специальные главы для элементов, предусмотренных для каждого материала. Чтобы прыгнуть, нажмите один из следующих элементов:



Вот краткое описание назначения каждой вкладки:



Общие данные





Материал балки

Щелчок по одной из этих кнопок изменяет тип материала, используемого для балки.



Боковая распорка кромки сжатия

Эти варианты выбора управляют тем, как модуль будет оценивать раскосы краев бокового сжатия для проекта. Если выбран параметр «Определить пролет раскосов за пролетом», длина без раскосов определяется для каждого пролета на вкладке «Данные пролета балки». Если выбран любой из других параметров, длина без раскосов определяется здесь, на вкладке «Общие данные», и это определение применяется ко всем пролетам балки.



Метод анализа

Для дерева и стали можно выбрать методы проектирования ASD или LRFD.Бетонная конструкция всегда имеет предел прочности (LRFD).





Данные о пролете луча

Эта вкладка используется для определения длины пролета и информации о сечении балки:





Выберите диапазон

Эти кнопки позволяют выбрать диапазон, к которому применяются значения в области ввода данных.



Длина пролета

Здесь вы определяете длину текущего выбранного участка.



Коэффициенты отклонения

Они используются в качестве основы для проверки конструкции прогиба, а также в качестве отправной точки для автоматического выбора стержня.



Название раздела и кнопки

Для стали и дерева можно ввести стандартное обозначение сечения балки. Вы также можете ввести название раздела, и модуль выполнит поиск совпадений во встроенной базе данных. Если совпадение будет найдено, свойства раздела будут загружены из базы данных и появятся на вкладке Свойства.



Нажмите кнопку, указанную ниже, чтобы открыть базу данных сечений для профилей стального проката:





База данных содержит большое количество стандартных форм, обычно используемых в США.





Нажмите кнопку, указанную ниже, чтобы открыть диалоговое окно Steel Member Design:





Это обеспечивает контроль над типом выбираемого стержня и различными коэффициентами напряжения, коэффициентом прогиба и ограничениями по размерам, которые необходимо соблюдать в процессе автоматического выбора стержня.





Быстрый список обеспечивает быстрый способ выбора раздела участников из базы данных.Просто выберите тип члена, прокрутите список и нажмите на свой выбор.





Боковая распорка кромки сжатия

Если вы выбрали «Определить пролет связи по пролету» на вкладке «Общие», вы увидите следующие параметры связи на вкладке «Данные пролета балки»:





Эти варианты выбора управляют тем, как модуль будет оценивать раскосы краев поперечного сжатия для выбранного выше пролета балки.



В верхнем ряду есть общие параметры для условий полного закрепления, а также параметры для разделения выбранного пролета на сегменты равной длины закрепления.



Параметр «Определить интервал» позволяет задать начальную точку и последующее расстояние для раскосов в пределах выбранного пролета:





Параметр «Определить расположение» позволяет задать до трех конкретных мест раскосов, отсчитываемых от левого конца выбранного пролета:





Продольные нагрузки

Эта вкладка используется для задания нагрузок ТОЛЬКО ДЛЯ ВЫБРАННОГО ПРОЛЕТА (кроме указанных ниже) с использованием инструментов, показанных на следующем снимке экрана:





Используйте кнопки [Добавить нагрузку], [Копировать нагрузку] и [Удалить нагрузку] для добавления, копирования или удаления нагрузок на выбранный пролет.


Используйте выбор типа нагрузки, чтобы указать тип нагрузки, которая будет добавлена. Этот выбор влияет на текущий выделенный элемент в таблице нагрузок. Области ввода данных справа будут меняться в зависимости от выбранного типа нагрузки.


Параметр «Автоматическое добавление веса балки» рассчитает вес балки и добавит его к приложенным нагрузкам в качестве равномерной статической нагрузки на балку. Обратите внимание, что этот параметр применяется к ПОЛНОЙ ДЛИНЕ балки… это НЕ параметр, который можно установить для каждого пролета.



Опция автоматического размещения несбалансированной динамической нагрузки является ОЧЕНЬ мощным выбором. Если у вас есть два или более пролетов балки, вы можете выбрать этот элемент, и модуль автоматически сгенерирует комбинации нагрузок для всех возможных комбинаций шаблонной динамической нагрузки, прикладываемой к чередующимся пролетам. Например, для двухпролетной балки это создаст условия, при которых временная нагрузка будет воздействовать на оба пролета, временная нагрузка только на левый пролет и временная нагрузка только на правый пролет. Это в общей сложности три перестановки динамической нагрузки, и это будет сделано для ВСЕХ комбинаций нагрузки, которые выбраны для запуска.


ПРИМЕЧАНИЕ. Это может значительно увеличить время пересчета, необходимое для балок с большим количеством пролетов.



Классы нагрузок: D: статическая, Lr: рабочая крыша, L: активная, S: снег, W: ветер, E: землетрясение, H: давление грунта





Нагрузки на все пролеты



На этой вкладке представлены инструменты, которые используются для задания нагрузок с расстояниями или длинами, которые могут привести к перекрытию нескольких пролетов, как показано на снимке экрана ниже:





Нажмите кнопку типа нагрузки слева, и появятся соответствующие элементы ввода нагрузки, позволяющие определить величину, местоположение и степень нагрузки.Если для всех элементов загрузки установлено значение [Нет], вкладка будет почти полностью пустой.



Start Dist и End Dist определяют прикладное расстояние от ДАЛЕКОГО ЛЕВОГО конца балки. Для балки с двумя 20-футовыми пролетами, к которым вы хотите приложить равномерную нагрузку в 5 футах от каждого конца, используйте Начальное расстояние = 5,00 и Конечное расстояние = 35,00.



Третий элемент позволяет определить повторяющиеся точечные нагрузки или моменты. Вы определяете положение первой нагрузки и последующее приращение расстояния.



Последний пункт позволяет определить повторяющиеся нагрузки на КАЖДОМ пролете. Спецификация нагрузки указана для нагрузки в КАЖДОМ пролете. Например, рассмотрим двухпролетную балку, где первый пролет составляет 25 футов, а второй — 45 футов. При выборе значения [1/3 точки] нагрузки будут размещаться на расстоянии 8,33 фута, 16,66 фута от левой опоры первого пролета и на расстоянии 15 и 30 футов от левой опоры второго пролета. Параметр «Указать» позволяет указать уникальный интервал, измеряемый от левого конца каждого пролета.



Хотя эта вкладка обычно не используется для однопролетных балок, инструменты идеально подходят для однопролетных балок.





Комбинации нагрузок

Эта вкладка используется для указания сочетаний нагрузок, которые будут выполняться для анализа этой балки, как показано на снимке экрана ниже:





Кнопка [Изменить набор сочетаний нагрузок] используется для извлечения наборов сочетаний нагрузок из базы данных сочетаний нагрузок.



Символ блокировки используется для разрешения редактирования значений сочетания нагрузок. Нажмите на символ замка, и множители для типов нагрузки изменятся на элементы ввода данных.После того, как вы измените значение элемента и нажмете [Tab], вы увидите, что описание комбинации нагрузок в левом конце строки изменится, чтобы отразить введенные вами значения.



При щелчке по кнопке [Использовать добавить…] отображается элемент ввода данных, в котором можно указать величину SDS для использования в качестве дополнительного внутреннего коэффициента в сочетаниях нагрузок.



Кнопки [Auto Reverse Wind Factors] и [Auto Reverse Seismic Factors] запускают модуль для создания дополнительных комбинаций нагрузок с отрицательными значениями коэффициентов «W» и «E».Это имеет эффект изменения направления приложения ветровой и сейсмической нагрузки, которые были приложены к элементу.







(3) Результат расчета: на этом наборе вкладок представлены подробные результаты текущего расчета.





Вертикальные вкладки на левом краю экрана позволяют выбрать три основные области, доступные для просмотра:



Calculations содержит несколько вкладок, которые позволяют просматривать числовые детали расчета.Крайняя левая вкладка всегда является сводкой, где дается краткий дизайн.





     См. отдельные разделы для каждого типа материала для конкретных обсуждений этих разделов результатов.





Эскиз содержит иллюстрацию проектируемого элемента в масштабе, включая указание условий поддержки и величины приложенной нагрузки.





Диаграмма предоставляет диаграмму момента, сдвига или отклонения для элемента, который вы проектируете.



Таблицы пролетов инженерных балок — Как обсудить

Таблицы пролетов инженерных балок

На какую длину может пролетать инженерная балка перекрытия? Новые композитные балки перекрытия доступны с разной глубиной от 10 до 16 дюймов. Каждая глубина также может быть приобретена с разными верхними и нижними фланцами. Все это было учтено в разрешенных расстояниях, которые вы можете преодолеть с каждым типом балки.

Что такое инженерная балка?

Балки традиционно были описанием элементов конструкции или гражданского строительства, но более мелкие конструкции, такие как рамы грузовиков или автомобилей, рамы автомобилей и другие механические или структурные системы, содержат балочные конструкции, спроектированные и проанализированные таким же образом.

Какой пролет деревянной балки?

Прямоугольная деревянная балка может поддерживать только балки первого этажа (без несущих стен и других нагрузок). Балка должна поддерживаться только с обоих концов подпорными стенками (2×4). Чистый пролет между фахверковыми стенами — 14 метров. Пролет показан ниже в футах.

Что такое лаги пола?

Балки перекрытия используются, например, для поддержки напольного покрытия на открытом пространстве. Это похоже на мини-мост, держащийся только на каждом конце.

Таблица пролетов балок пола [Максимальная консоль балки перекрытия для балки 2 x 10 и 2 x 12 — Таблицы строительных норм и правил] Какой максимальный пролет для балки пола 2×10? Какой максимальный пролет пола 2х10? Классифицированные как Structural Select, 2×10 балок из пихты Дугласа обеспечивают пролеты до 21 фута для полезной нагрузки 30 фунтов на квадратный дюйм с интервалом 12 дюймов, 19 дюймов, 1 дюйм для 16 дюймов и 16 дюймов, 8 дюймов для интервала 24 дюйма. Как далеко может пролетать спроектированная балка пола? Новые композитные балки пола доступны с разной глубиной от 10 дюймов до …

Каков максимальный пролет балки перекрытия 2×10?

Какой максимальный пролет пола 2×10? Балки Douglas Fir 2×10, классифицированные как Structural Select, допускают пролет балки до 21 фута для грузоподъемности 30 фунтов на квадратный дюйм при расстоянии 12 дюймов, 19 футов.1 дюйм для интервала 16 дюймов и 16 футов 8 дюймов для 24-кратного таможенного оформления.

Сколько стоят инженерные лаги пола?

Соединительные балки состоят из верхних и нижних полок и соединяющих их деревянных связей. Строители часто отдают предпочтение сборной плитке для отделки потолков и полов. Потолки с деревянными балками пользуются популярностью у многих домовладельцев из-за их низкой стоимости. Спроектированные бары обычно стоят от 2 до 3 долларов за квадратный фут.

Можно ли использовать лаги пола 2×6?

2×8 на 12 футов, 2×10 на 15 футов и 2×12 на 18 футов.Чем больше настил, тем больше стропила. Балки 2×6 следует использовать только на ровных платформах, которые не требуют или не имеют перил. Точно так же вам может быть интересно, каков максимальный пролет балки пола 2×6. Максимальная полезная нагрузка 30 фунтов/фут2 (1436 Н/м2).

На каком расстоянии можно тянуть потолочную балку?

Потолочные балки обычно устанавливаются в центре на расстоянии 16 или 24 дюймов, то есть на расстоянии 16 или 24 дюймов друг от друга. Как только вы найдете первое, вам будет легче найти остальные. Если вы просто хотите знать, куда идут вентиляционные отверстия, поднимитесь на чердак и посмотрите.

Как узнать, является ли стена несущей [Как определить, является стена несущей или не несущей] Как понять, что это несущая стена? 5 способов определить несущую стену Проверьте над дверями прочное изголовье. Вы, вероятно, знаете кое-что об оконных рамах, но если нет, вот краткое руководство по дверным / оконным проемам. Взгляните на вид снизу. Все конструкции должны быть надежно закреплены на стене. Убедитесь, что стена перпендикулярна верхней раме.Найдите набор бу…

Таблица пролетов балок перекрытия

С учетом этих факторов максимальная ширина самой легкой балки составляет 17 футов 8 дюймов. Это наиболее распространенный вариант, так как типичный радиус действия составляет 15 футов. Самая тяжелая балка, наряду с вышеуказанными факторами, простирается максимум на 23 фута 8 дюймов.

Какой максимальный пролет для балки пола 2×8?

Взгляд на недавнюю гистограмму показывает, что, в зависимости от породы дерева, пролеты для половиц 2×8 с пределом прогиба 40 фунтов/360 находятся в диапазоне от 105 (западный красный кедр) до 129 (дуговая пихта).

Какой длины балки пола?

Максимальная длина досок 2 x 10 может составлять до 21 фута в зависимости от нескольких факторов. Необходимо соблюдать расстояние между брусками и породу дерева. Кроме того, необходимо учитывать нагрузку на грунт.

Цены на инженерные лаги пола

Стяжные лаги состоят из верхней и нижней полки и деревянных «ремней», которые удерживают их вместе. Строители часто отдают предпочтение сборной плитке для отделки потолков и полов.Потолки с деревянными балками пользуются популярностью у многих домовладельцев из-за их низкой стоимости. Спроектированные бары обычно стоят от 2 до 3 долларов за квадратный фут.

Как определить несущую стену [КАК ОПРЕДЕЛИТЬ НЕСУЩИЕ СТЕНЫ. Самый быстрый способ определить, можно ли убрать внутреннюю стену.] Все наружные стены дома несущие? Если у вас нет к нему доступа, то можно смело сказать, что все наружные стены несущие. Наружные стены выдерживают ветровые нагрузки, а также нагрузки на крышу и пол.Если внутренняя стена является сплошной и выровнена со стеной сверху или снизу, скорее всего, это несущая стена, а не участок…

Сколько стоят балки пола?

В зависимости от повреждения и доступа к стыкам метод сопряжения может стоить от 150 до 325 долларов за стержень. Для средней комнаты, если все балки подходят, рассмотрите счет от 1250 до 3500 долларов.

Сколько стоит замена прогнивших лаг пола?

Затем над сломанной балкой выращивается новая балка и прикрепляется к ней.В зависимости от повреждения и доступа к стыкам метод сопряжения может стоить от 150 до 325 долларов за стержень.

Какого размера бывают лаги перекрытий в жилищном строительстве?

Размеры стропил. Деревянные доски, используемые в качестве балок пола, обычно имеют размер от минимум 2 на 4 дюйма до не более 2 на 12 дюймов. Два на 6 дюймов — это размер балки, обычно используемый для внутренних полов и в качестве балки настила.

Насколько далеко могут пролетать инженерные балки перекрытия? Таблица

Размер древесины, используемой для потолочных балок, является наиболее важным фактором при определении пролета балок.Стропила начинаются с дерева 2х6 и доходят до 2х12. Например, стропила из южной сосны размером 2×6 могут иметь длину 12 футов. Брусок 2×12 той же марки и сорта выдерживает нагрузку почти 25 дюймов.

Расстояние между лагами пола

Какое стандартное расстояние между лагами пола определяется?

Сам код определяется техническими требованиями конкретного здания. Как правило, расстояние между центрами балок пола составляет 16 дюймов. То есть от центра одной вертикальной полосы до центра следующей.Поскольку 2×8 на самом деле имеют ширину 1¾ дюйма, это соответствует 14¼ дюймам между каждой чертой.

Как далеко может вычислить пролет балки перекрытия

Пролет относится к длине подъемной балки. Стол L/480 с грузоподъемностью 40 на квадратный фут и статической нагрузкой 20 на квадратный фут на глубине 11 7/8 дюйма даст вам пролеты в зависимости от веса ■■■■■. Принимая во внимание факторы, самая легкая балка имеет максимальную ширину 17 футов 8 дюймов. Это наиболее распространенный выбор, поскольку типичный радиус действия составляет 15 футов.

Как далеко может пролетать балка 2×6?

Шаг 16 дюймов 2×6 может составлять до 4,30 м при использовании в качестве балки, 10 футов 9 дюймов при использовании в качестве балки и 6 футов 11 дюймов при использовании в качестве балки — пролет 6 футов.

Как далеко может пролетать балка перекрытия TJI?

Насколько можно удлинить балку перекрытия TJI? Эти максимальные расстояния варьируются в зависимости от толщины, глубины и расстояния между стержнями. Согласно диаграмме натяжения TJI, при переходе на более глубокие пакеты 117/8 дюймов (номинально 2 x 12), даже если они находятся на расстоянии полдюйма друг от друга, вы можете подняться до 17 футов 4 дюймов к тому времени, когда вы получите до л / 480 ..

Таблица пролетов потолочных балок

Что такое балка перекрытия TJI?

Балки TJI. Разработанная около 45 лет назад балка TJI до сих пор остается превосходным продуктом из дерева, обеспечивающим прочность и долговечность высококачественных конструкций пола и потолка. Стабильность размеров способствует короблению, скручиванию и усадке, что может вызвать скрип на полу.

На какой высоте может располагаться диаграмма пролетов инженерных балок пола при динамической нагрузке 40 фунтов

Например, в приведенной ниже таблице пролетов балок выделенная ячейка указывает, что 2 x 8 южных сосен, расположенных между классами 2 и 24, могут иметь максимальный пролет 10 футов 3 дюйма (103).если он способен выдерживать полезную нагрузку 40 фунтов/фут 2 . Примечание. Данные о расстоянии для этих пролетов балок крыши приведены только для справки.

Каков максимальный пролет балки перекрытия?

Самая тяжелая балка, наряду с вышеуказанными факторами, простирается максимум на 23 фута 8 дюймов. Минимальные юридические требования для стандартных строительных проектов включают стол L/360 с грузоподъемностью 40 на квадратный фут и ■■■■ весом 10 на квадратный фут.

Для чего используется таблица пролетов балок?

Таблицы ферм для различных размеров и типов деревянных пролетов Таблицы пролетов Используйте эти таблицы для определения пролетов потолочных балок в зависимости от породы дерева, размера балок, расстояния между балками, ферм пола и грузоподъемности 30 или 40 фунтов на квадратный дюйм.. Эти диаграммы также можно использовать для определения пролета балок настила.

Калькулятор пролета фермы крыши Как далеко вы можете покрыть лучи? Стропила могут удлиняться до 90°, хотя очень длинные фермы сложнее доставить, собрать, усилить и установить. Таким образом, мы также можем спросить себя, до какой степени мы можем расширить кейс? Для 70-футовых задвижек код (IBC 2303.4.1.3) требует, чтобы подрядчик обратился за помощью к лицензированному профессиональному инженеру для проектирования временной анкерной системы.Это требование всегда относится к мачтам высотой более 60 футов. Итак, вопрос…

Вам нужны две разные таблицы нагрузок на балки для каждой комнаты?

Другие дома должны иметь балки, способные выдерживать давление 40 фунтов на квадратный дюйм, поэтому требуются две разные таблицы нагрузок на балки. Хотя в спальне могут быть балки меньшего размера, чем в гостиной, из-за разных требований к нагрузке, в большинстве домов по всему дому используются балки одинакового размера.

На каком расстоянии друг от друга должны быть балки пола в подвале?

Они опираются на одну или несколько балок, встроенных в бетон потолка подвала.Пролет стропил — это длина стропила от фундаментной стены до внутренней стропила. Расстояние между стержнями обычно составляет 16 дюймов, но также может быть 12, 20 и 24 дюйма.

Балка какого размера вам нужна для пролета 20 футов?

Для пролета 20 футов деревянная балка должна иметь глубину не менее 18 дюймов. Если меньше, то луч будет безобразно тонуть! Лучшая конструкция фермы составляет 2 фута или более, в зависимости от снеговой нагрузки. Почти все породы дерева имеют одинаковую геометрию бруса или балки, это самое главное.

В чем разница между LVL и клееным брусом?

LVL относится к деревянному изделию, изготовленному из тонкого шпона (часто 3 мм), склеенного вместе для образования крупных структурных элементов, часто называемых латиноамериканскими и т.п. Клееный брус изготавливается из более толстых кусков дерева, обычно толщиной 1545 мм, которые склеиваются между собой для получения различных изделий.

Как далеко может пролет 2×4

Инженерная древесина лучше ДСП?

Когда вы думаете о компьютерном столе, деревянные панели намного лучше, чем ДСП.ДСП – это в основном опилки.

Что такое инженерная балка?

BEAM Engineering — бостонская консалтинговая компания, специализирующаяся на проектировании и внедрении энергетических систем. Вы будете работать с конечными пользователями, лицами, принимающими решения, производителями и подрядчиками, чтобы разработать целостный подход к идентификации проекта, проектированию, закупкам и строительству.

Что такое инженерная балочная конструкция

Деревянная панельная балка – это изделие из дерева или сборка, предназначенные для замены традиционной древесины.Разработанный продукт более прочный и допускает большие пролеты. Приклеить стропила под дерево несложно.

Что такое инженерная деревянная балка?

Панельная балка на древесной основе представляет собой деревянное изделие или сборку, предназначенные для замены традиционной древесины. Разработанный продукт более прочный и позволяет использовать большие лампы. Калибровка деревянных балок очень проста. Самый простой способ подгонять древесные плиты – использовать зажимные столы производителя.

Диаграмма пролета луча Lvl [ПРОСТОЙ СПОСОБ сделать расчет деревянной балки!] Как рассчитать пролет балки? Расчет пролета балки требует ряда факторов, которые необходимо сначала определить для конструкции, в которой будет использоваться балка.Измерьте длину стержня рулеткой и запишите ее на листе бумаги. Рассчитайте площадь комнаты, умножив ширину комнаты на ее длину. Какого размера балка LVL?Рассчитывайте ширину балки, исходя из того, что типовая балка L…

Как определить размеры проектируемых балок и перемычек?

Чтобы определить размеры расчетных балок и перемычек, начните с нагрузки на опору балки. Для древесных материалов используйте полезную нагрузку и статическую нагрузку. Транспортная нагрузка определяет жесткость, а общая нагрузка используется для определения прочности.Шаги выбора размера:

Как рассчитать размер балки крыши?

Если вы измеряете балку крыши как край конструкции с ограничениями L/240, умножьте минимальное значение E на (в данном случае 785 000 x = 522 810). Для L/180 умножьте на. Убедитесь, что значение Fv для бензина и марки, которую вы используете, выше, чем значение Fv, указанное в таблице диапазонов.

Почему выбирают инженерные пиломатериалы?

Деревянные балки, балки и фермы из искусственного дерева более прочны и стабильны во всех направлениях, устойчивы к усадке, скручиванию и деформации.Разработанный, чтобы использовать больше каждого дерева, вы получаете внешний вид настоящего дерева с длительными эксплуатационными характеристиками.

Что такое сборная балка по сравнению с

Сборная балка легче и прочнее, чем комбинированная балка. Деревянные балки получают свою силу от их глубины. То есть радиус глубиной 15 см сильнее, чем радиус глубиной 10 см. Они оба слабее, чем 8-дюймовая планка.

Размер балки настила

Каковы преимущества инженерных деревянных балок?

Клееный брус и деревянные балки могут выдерживать более высокие нагрузки при более длинных пролетах, чем массивная древесина того же размера, добавляет Мерри.Основным преимуществом древесных материалов является неизменное качество материалов.

Являются ли инженерные балки перекрытий лучше размерных пиломатериалов?

Несмотря на то, что пиломатериалы точного размера малы по сравнению с нестандартными балками, они предполагают, что нестандартные балки пола Ibeam являются лучшим вариантом. Материалы на основе древесины превосходят их по стоимости, прочности и простоте сборки. Они также очень универсальны и могут иметь более 2×10 отверстий.

Что такое двутавровая инженерная балка?

Строительная балка Ibeam изготовлена ​​из двух разных материалов.Центр балки, мембрана, изготовлен из ДСП плиты OSB различной толщины от 3/4″ до 7/16″. Верх и низ бруса, доски, 2х3, 2х4 или ЛВЛ с зазором по ширине под ОСП.

Сколько стоит инженерная двутавровая балка?

Балка такой же длины стоит около 40 долларов. Этот список относится к балке Ibeam с фланцами 2×3 и глубиной 9½ дюймов. Если вам нужна 16-дюймовая двутавровая балка с полками 2×4, ее может быть труднее найти, так как она дороже и может выдерживать гораздо более тяжелые нагрузки.Вот почему Ibeam 2×3 ■■■■■■ более распространен.

Как определить, является ли стена несущей

Что такое балки в строительстве?

• Какие балки строятся? Балки представляют собой горизонтальные стержни, способные выдерживать вертикальные нагрузки, силы сдвига и изгибающие моменты. Они передают нагрузки, действующие по их длине, на их концы, такие как стены, колонны, фундаменты и т. д.

Можно ли сделать конструкционные деревянные балки своими руками?

Брус или клееный брус можно сделать самому, но это высокотехнологичные детали.Клееный брус изготавливается из специально подобранных и установленных досок дерева, и вырезание шлица или сверление отверстия в неположенном месте может серьезно повлиять на его несущую способность.

Что такое настил из конструкционной балки

Балка настила из конструкционной стали Вы можете увеличить пролет ваших балок и удалить фундамент и структурные опоры в настиле, используя клееные балки, балки из цельного дерева или стальные двутавровые балки. Использование технической балки уменьшает количество столбов, блокирующих окна под патио, или может обеспечить зазор для патио над подъездной дорожкой.

Как далеко может консольная балка палубы?

Большинство выступов имеют соотношение 3:1. Самый распространенный пример, который вы найдете, — это патио, пристроенное к дому, которое находится на расстоянии 12 футов перпендикулярно дому. Внешняя опорная балка должна быть не ближе двух метров от дома (или должна висеть не более чем на три метра над неподдерживаемой внешней балкой).

ниобий [Ниобий — металл, который ЗАМЕНЯЕТ ЗОЛОТО!] Что означает название ниобий? Ниобий был открыт в Англии в 1801 году Чарльзом Хэтчеттом.Происхождение названия: от греческого слова Ниоба, что означает дочь тантала (тантал тесно связан с ниобием в периодической таблице). Является ли ниобий металлом или металлоидом? В материаловедении, металлургии и машиностроении тугоплавким металлом называется металл, чрезвычайно устойчивый к нагреву и износу. Металлы этой категории…

Что такое опорная балка палубы?

Определение размеров мостовой балки. Балка — это прочный конструктивный элемент, поддерживаемый колоннами и фундаментами, которые воспринимают и передают нагрузку от балок.Как только вы узнаете расстояние между опорными стойками и длину балок, которые должны поддерживаться, вы можете использовать таблицу размеров балок, чтобы определить нужный вам размер.

Кто производит клееный брус?

Клееный брус, производимый членами APA, сертифицирован APA-EWS. Этот знак свидетельствует о том, что производитель придерживается строгой программы контроля качества и испытаний и что продукция производится в соответствии со стандартом ANSI для изделий из дерева — Конструкционный клееный брус.

Что такое дом из сборного бруса

Планы этажей Деревянный панельный брус — это деревянное изделие или сборка, предназначенные для замены обычного дерева. Разработанный продукт более прочный и позволяет использовать большие лампы.

Где поставить двутавровую балку в доме?

Двутавровые балки часто используются в крупных коммерческих строительных проектах, но они также представляют собой каркасные дома, особенно внутренние стены. Подрядчики и строители размещают двутавровые балки на фундаменте или стенах подвала, где они поддерживают верхний уровень дома.

Диаграмма Lvl пролета

Что такое калькулятор инженерных балок

Калькулятор балок позволяет рассчитывать внутренние силы в статически неопределимых балках и конструкциях с использованием метода конечных элементов. Конечно-элементный анализ структурных результатов не дает подробного отчета о ходе исследования внутренних сил. Пример свойств поперечного сечения форм и профилей.

Как далеко может пролетать балка пола 2×8?

Как правило, умножайте глубину перекладин, но в футах на расстоянии 16 центров друг от друга.Обычно это 2 х 8 х 8 пролетов, что составляет 12 футов. По всем факторам пролет 2х8 балки 71 на 166 и балки 67 и 239.

Как рассчитать несущие балки?

Как рассчитать несущую способность балки? Рассчитайте вес, который должна выдержать балка. Рассчитайте максимальный изгибающий момент деревянных балок. Рассчитайте модуль сопротивления балок, разделив максимальный изгибающий момент на допустимое натяжение волокна для деревянных балок. Рассчитайте модуль сопротивления различных стержней, которые вы можете использовать.

Для чего используются строительные балки?

Несущие балки представляют собой горизонтальные несущие опоры, соединяющие поверхности. Вместе со стойками и опорами, вертикальными аналогами балок, они поддерживают структурную целостность всех типов зданий. В домах есть балки в стенах, полах, потолках, потолках, патио и гаражах.

Балка Lsl

Что такое стоечно-балочная конструкция и как она работает?

Структура после балки называется так из-за компонентов, из которых состоит конструкция.Балки должны быть прикреплены к шпилькам, чтобы скрепить их. В дополнение к этому соединению используются другие соединители для соединения балок со стойками и создания более жесткой рамы.

Что такое потолочные балки

Потолок с балочными балками является примером, когда функция и форма одинаково важны и пользуются большим спросом. Другими словами, его функция заключается в поддержании формы потолка, это эстетическое качество. Бары также обслуживают оба.

Что такое балочный потолок и как он делается?

Что такое балочный потолок? Балочный потолок представляет собой потолок с выступающими балками и балками.Потолки с балками создают визуальный интерес и персонализируют ваш дом. Обычно они изготавливаются из дерева, но могут использоваться и другие материалы или их комбинация.

Какие виды отделки потолка самые популярные?

Очень популярным вариантом модернизации крыши является включение открытых деревянных балок или даже балок, имитирующих дерево. Независимо от того, окрашены ли стропила в тот же цвет, что и потолок, или в контрастный с ним цвет (натуральное дерево на белом фоне), они могут выглядеть великолепно. Потолок с балками — это пример, когда функция и форма одинаково важны и пользуются большим спросом.

Таблицы пролетов балок перекрытий [Как далеко может пролетать балка пола 2×6 без поддержки?] Какой максимальный пролет для балки пола 2×10? Какой максимальный пролет пола 2х10? Балки Douglas Fir 2×10, классифицированные как Structural Select, допускают пролет балки до 21 фута для грузоподъемности 30 фунтов на квадратный дюйм при расстоянии 12 дюймов, 19 футов 1 дюйм при расстоянии 16 дюймов и 16 футов 8 дюймов при 24-кратном таможенном оформлении. Какой размер балки перекрытия следует использовать? Для конструкции высотой 10 футов (М) с балками, расположенными на расстоянии 12 дюймов (мм) друг от друга, требуется 2 x 8 (x 2…

Должны ли балочные потолки быть окрашены в тот же цвет, что и потолок?

Независимо от того, окрашены ли стропила в тот же цвет, что и потолок, или в контрастный с ним цвет (натуральное дерево на белом фоне), они могут выглядеть великолепно.Потолок с балками — это пример, когда функция и форма одинаково важны и пользуются большим спросом. Другими словами, его функция заключается в поддержании формы потолка, это эстетическое качество.

Как установить балку на мансардном потолке?

Вставьте самую широкую балку в потолочное пространство, оставив часть балки под потолком. Попросите инженера обозначить стальную балку, чтобы она соответствовала площади балок крыши. Если наверху есть недостроенный чердак, монтируйте балку заподлицо с балкой, отходящей от каркаса.

Как далеко может простираться палубная балка?

Как правило, максимальный пролет фермы 4×6 составляет 6 футов между стойками 4×4. Если вы переходите на 4×8, вы обычно можете разрешить максимальное расстояние в 3 метра между стойками. 4×10 обычно может простираться до 12 футов между шпильками.

Что такое верхний луч?

Утопленная или плоская балка — это конструктивный элемент, который устанавливается заподлицо с балками и использует балочные опоры для удержания на месте, как на приборной панели. Утопленные балки часто используются для обрамления наклонных мостов, таких как восьмиугольники, или на лестницах, где консольные балки менее практичны.

Как построить крышу

Что такое пролет балки?

Пролет большинства мостовых балок составляет менее 16 футов (метров), но может достигать 8 футов (метров) в зависимости от толщины балки. Эти специальные балки поддерживают вес настила первого этажа и необходимы для общей структурной целостности.

Как далеко может пролетать балка пола?

Максимальная длина досок 2 x 10 может составлять до 21 фута в зависимости от нескольких факторов.Необходимо соблюдать расстояние между брусками и породу дерева.

Какой пролет стола из деревянных балок

Это нужно для того, чтобы определить минимальные требования для строительства деревянного настила или веранды. Для облегчения использования моста. Брус 2×4 или 2×6 с балками 16 дюймов. Преимущество наплавного мостика в том, что его можно перемещать в любую точку сада.

Что такое пролет балки?

Балки являются важным конструкционным элементом, используемым для поддержки зданий, мостов и настилов.Размах пользователя — это максимальная длина, которую пользователь может нести в заданном диапазоне веса. Этот интервал различен для каждого типа подложки и зависит от размеров.

Балка крыши [САМЫЙ ПРОСТОЙ Метод изготовления стропил двускатной крыши без сложных математических формул] Каковы преимущества использования деревянного пола и балок крыши? Преимущества использования этих материалов (деревянных балок и ферм, которые используются для устройства крыш и полов в доме) в том, что они экологичны и дешевле, поскольку для изготовления этих строительных материалов требуется меньше древесины.Что такое балка перекрытия в строительстве? Балки перекрытия являются важной частью опоры пола…

Какова высота пролета деревянной балки

Чтобы рассчитать пролеты балок, умножьте длину балки на максимальную нагрузку на пол в фунтах помещения и используйте этот результат для получения максимального изгибающего движения балок. Используйте эту цифру для расчета пролета балки или ее модуля сопротивления. Чтобы рассчитать пролеты балки, сначала измерьте длину балки рулеткой.

Как долго может пролетать балка LVL?

Например, если вы используете балку LVL с двумя 16-дюймовыми слоями или тремя 14-дюймовыми слоями с колоннами на высоте 14 футов, максимальный пролет составляет 36 футов. Этот пролет применяется только к одноэтажным плитам, которые поддерживают дополнительные полы или потолки, которые требуют более стабильной конструкции и используют плиты пролетов другого уровня LVL.

Какой средний пролет балочного моста?

Например, современный балочный мост может пройти до 60 метров, а современный арочный мост может безопасно пройти от 240 до 300 метров.Висячий мост, вершина мостовой технологии, может достигать высоты 2100 метров.

Как называется балка крыши?

Нагрузкой может быть пол или крыша здания, и в этом случае балка называется балкой перекрытия или балкой потолка. В настиле моста легко нагруженные продольные балки являются стрингерами, а более тяжелые поперечные балки известны как балки крыши.

Что такое лвл луч [Уровень установки] Что означает LVL для балок? Ламинированный шпон (LVL) – это древесно-стружечное изделие, в котором склеены несколько слоев тонкой древесины.Его часто используют для изготовления изголовий, балок, отделочных панелей и отделочных материалов. В чем разница между LVL и клееным клеем? LVL изготавливается как фанера, за исключением того, что волокна в каждом слое не ориентированы под углом 90°, все слои имеют то же направление волокон, что и настоящая древесина, за исключением отсутствия слабых мест. Клееный брус – это необходимое…

Какой размер лаг пола следует использовать?

Для конструкции высотой 10 футов (М) с балками, расположенными на расстоянии 12 дюймов (мм) друг от друга, требуется балка перекрытия 2 x 8 (x 203 мм).Если расстояние между балками составляет 16 дюймов (мм), следует использовать балку 2 x 8, даже если длина составляет всего 8 футов (м).

Как вы поддерживаете лаги пола?

• Выберите двойной материал, соответствующий размерам стропил, которые вы хотите поддерживать.
• Перед началом проекта убедитесь, что вы носите надлежащие средства индивидуальной защиты.
• Если ваш пол рыхлый и вам необходимо выровнять/выровнять его перед соединением балок, вырежьте столб размером 4 на 4 дюйма и поднимите его вместе с ним.о нем

Что представляют собой балки перекрытия, прикрепленные к

Балки перекрытия — Балки перекрытия представляют собой большие деревянные элементы каркаса на их узких концах. Они равномерно расположены и соединены с коромыслом. К этим стропилам крепится черновой пол, способный выдержать нагрузку на стены.

Инженерные лаги пола

Что такое готовые лаги пола? Специализированные сращиваемые балки — это балки, в которых используется искусственная древесина в сочетании со стандартной древесиной для формирования балки, которая легче, но прочнее, чем обычная традиционная древесина.Важно отметить, что существуют различные типы технических балок, от популярного типа Ibeam до решетчатых балок.

Несущая стена

Какой паркет лучше всего?

• Хорошая европейская норвежская компания по производству напольных покрытий Boen предлагает одни из лучших материалов на основе древесины на рынке.
• Шоу. Shaw является лидером в производстве напольных покрытий для жилых помещений, и их композитная древесина ничем не отличается.
• Армстронг. Armstrong — это бренд напольных покрытий, известный своим качеством, надежностью и долговечностью.
• Лесные ликвидаторы. Lumber Liquidators — это приятная покупка с целью сэкономить деньги каждую минуту.
• Ирокез. Mohawk, дочерняя компания Shaw, предлагает элегантное решение для паркета.
• сальто. Более толстый слой износа, внимание к деталям и выбор для каждого дома. Это делает Somerset лучшим вариантом для многих домовладельцев.

Какие бывают виды балочных конструкций?

• Общие сведения о барах.Пол из балок в новостройке.
• Изолировать. Ijoist, как правило, самый легкий руль.
• Фермерские дома Стропила сделаны из двух кусков дерева, обрамленных прямоугольником шириной от 16 до 24 дюймов (около одного сантиметра).

Что такое бетонная балка?

(изготовить) н. Каждая деревянная, стальная или бетонная балка проходит параллельно от одной стены к другой или через соседние балки, поддерживая пол или потолок.

Балки перекрытия

Балки перекрытия расположены под полом и представляют собой куски дерева, поддерживающие вес всего, что находится в вашем доме.Они поддерживаются одной или несколькими балками, вставленными в бетон потолка подвала. Пролет стропил — это длина стропила от фундаментной стены до внутренней стропила.

Гаражное помещение [Переоборудование гаража в жилое помещение | Разбивка затрат $$$] Что мне делать с местом в гараже? Ищите множество идей для гаража, включая различные планировки и организационные решения, чтобы удовлетворить все ваши потребности в хранении. Если вам не нужно дополнительное хранилище, но вместо этого вам нужно больше жилой площади, ознакомьтесь с идеями преобразования гаража и подумайте о том, чтобы превратить это пространство в комнату для хобби, тренажерный зал или бонусную комнату.Можете ли вы добавить гараж в свой дом? Вы уже нашли…

В чем разница между балкой и балкой?

Как следует из названия, разница между баром и баром. заключается в том, что балка представляет собой балку из стали, дерева или железобетона, используемую в качестве горизонтальной основной опоры в здании или сооружении, в то время как балка представляет собой горизонтально или почти горизонтально размещенный кусок дерева, к которому прибиты половицы, рейки или потолок.

Как называются балки перекрытия

Термин ферма иногда используется для описания балок на уровне земли, которые проходят перпендикулярно коньку двускатной крыши и соединяются с промежуточными стойками.Балки, которые прилегают к транцу, называются балками палубы. Большая балка на потолке в балочной комнате — летняя балка.

Каково назначение балочной вешалки?

Поддержите балку. Опора балки предназначена для соединения балок у основания перекрытий с другими частями инфраструктуры, такими как балки. Они гарантируют, что структура прочнее, чем обычно.

Можно ли использовать шурупы вместо кронштейнов для балок?

Хотя конструкционные гвозди часто используются для крепления опор балок, вам может быть интересно, можно ли вместо них использовать шурупы.Можно использовать шурупы, специально предназначенные для балочных опор. Однако избегайте использования других типов болтов, так как они не могут выдержать нагрузку на балку и не рассчитаны на сопротивление сдвигу.

Схема каркаса палубы [KC Krueger: Подготовка — План каркаса конструкции палубы и общий план] Из каких частей состоит каркас палубы? Следующие термины определяют все основные компоненты типичной колоды. Балки или фермы — тяжелые фермы (обычно 4x, 6x или двойные или 2x тройные), прикрепленные горизонтально к шпилькам для поддержки стропил.Настил: Короткие стержни между балками, которые укрепляют каркас. Что такое обрамление палубы? Обрамление палубы — это термин, используемый для описания установки плинтуса…

Гвозди какого размера можно использовать для подвески балок?

Гвоздь 10d обычно имеет длину 1 1/2 дюйма и размер, соответствующий отверстию вешалки. Например, для Simpson LU26 требуется 6 торцевых гвоздей 10d и стержневые гвозди 4 дюйма.

Как установить подвеску для балки?

1) Отрежьте балку нужной длины. Измерьте расстояние, которое должны пройти балки пола от одной балки или конца до другой.2) Отрегулируйте опору балки. В большинстве жилых помещений используемые крепежные элементы для балок не будут иметь L-образного обода или верхнего края, чтобы удерживать их на месте. 3) Установите балочные опоры. Каждый радиус должен быть 16 дюймов в центре. 4) Закрепите опоры балки. Используйте гвозди Tico, предназначенные для поддержки веса и удержания каждой балки на месте. 5) Отрегулируйте планку. После того, как опоры балки прикреплены к обоим концам балки, поместите балку пола на опоры.

Что такое балки перекрытия для

Балки перекрытия являются важной частью несущей конструкции перекрытия.Они поддерживают вес здания, поглощая удары пола и обеспечивая структурную поддержку, чтобы пол оставался стабильным и безопасным.

Каковы преимущества стальных лаг пола?

• Более легкие материалы снижают затраты.
• Важным отличием являются крепежные винты.
• Оптимизируйте пространство, используя более плоские полы.
• Снижение себестоимости стали и сопутствующих товаров.
• Все дизайнерские магазины.
• Преодолейте ловушки и вибрации.
• Заключение: общаемся.
• Узнайте больше в Институте стальных балок (SJI).

Навес для плоской крыши

Какова роль балок в стальной конструкции?

Стальные балки используются во многих архитектурных и строительных целях. Они часто используются для поддержки полов и потолков в больших конструкциях, таких как коммерческие здания и мосты. Стальная балка должна быть спроектирована таким образом, чтобы выдерживать усилия и нагрузки с минимальным весом, массой и стоимостью материала.

%PDF-1.5 % 885 0 объект > эндообъект внешняя ссылка 885 85 0000000016 00000 н 0000003220 00000 н 0000003370 00000 н 0000003941 00000 н 0000004078 00000 н 0000004210 00000 н 0000004349 00000 н 0000004491 00000 н 0000004518 00000 н 0000005188 00000 н 0000005398 00000 н 0000005959 00000 н 0000006156 00000 н 0000006193 00000 н 0000006768 00000 н 0000006880 00000 н 0000006994 00000 н 0000007207 00000 н 0000007603 00000 н 0000008080 00000 н 0000008107 00000 н 0000008134 00000 н 0000008630 00000 н 0000009382 00000 н 0000009894 00000 н 0000010605 00000 н 0000011298 00000 н 0000012005 00000 н 0000012138 00000 н 0000012287 00000 н 0000012314 00000 н 0000012808 00000 н 0000012835 00000 н 0000013255 00000 н 0000013946 00000 н 0000014608 00000 н 0000015271 00000 н 0000015356 00000 н 0000036914 00000 н 0000037207 00000 н 0000037606 00000 н 0000037692 00000 н 0000079126 00000 н 0000079409 00000 н 0000079979 00000 н 0000080049 00000 н 0000080119 00000 н 0000080200 00000 н 0000087193 00000 н 0000087455 00000 н 0000087721 00000 н 00000

00000 н 00000

00000 н 00000

00000 н 00000

00000 н 0000112939 00000 н 0000113208 00000 н 0000113638 00000 н 0000113708 00000 н 0000133265 00000 н 0000133528 00000 н 0000139507 00000 н 0000139895 00000 н 0000139965 00000 н 0000140002 00000 н 0000140072 00000 н 0000140153 00000 н 0000146096 00000 н 0000146367 00000 н 0000146535 00000 н 0000146562 00000 н 0000146860 00000 н 0000146966 00000 н 0000148830 00000 н 0000149138 00000 н 0000149488 00000 н 0000149587 00000 н 0000150975 00000 н 0000151277 00000 н 0000151617 00000 н 0000154202 00000 н 0000155641 00000 н 0000158226 00000 н 0000003021 00000 н 0000002037 00000 н трейлер ]/Предыдущая 834216/XRefStm 3021>> startxref 0 %%EOF 969 0 объект >поток hb«`b`b`g«db@

Рекомендуемые пролеты балок и балок для каркаса настила | Главная Руководства

Чем больше вы делаете свою палубу, тем больше вы требуете от бревен, поддерживающих структуру палубы, а балки и балки, поддерживающие пол палубы, могут простираться только до тех пор, пока вся палуба не станет угрозой безопасности.Размеры каркаса, тип дерева, из которого изготовлен каркас, конструкция настила и весовая нагрузка на конструкцию определяют максимальные расстояния между пролетами для балок и балок, и понимание того, как эти факторы работают вместе, поможет вам построить безопасная и надежная палуба.

Нагрузки и прогиб

Соответствующие пролеты для балок и балок настила частично определяются весовыми нагрузками, которые приходится нести настилу. Так называемая статическая нагрузка — это вес самой конструкции настила, включая материал настила настила и все остальное, что постоянно прикреплено к настилу.Временная нагрузка состоит из всего, что временно находится на палубе, например людей и мебели. В ваших местных строительных нормах будет указана минимальная нагрузка, которую должна нести конструкция настила, а также будет указан максимальный предел прогиба — показатель того, насколько деревянная конструкция изгибается под своей весовой нагрузкой. Как только вы узнаете эти пределы, вы можете обратиться к таблицам пролетов, чтобы узнать рекомендуемые расстояния пролетов для вашей конструкции настила.

Пролет балки

Рекомендуемый пролет данной балки также определяется размерами древесины, породой древесины, из которой изготовлена ​​древесина, и пролетом балок, на которые опирается балка.Все эти факторы в совокупности определяют, насколько далеко друг от друга могут быть опорные стойки балки. Например, балка Дугласовой пихты размером два на двенадцать, поддерживающая балки с размахом 8 футов, должна поддерживаться стойками, расстояние между которыми не превышает 13 футов и 9 дюймов, в то время как балка из южной желтой сосны тех же размеров, поддерживающая те же балки. , может иметь расстояние между стойками 17 футов 6 дюймов.

Пролет балки

Максимальное расстояние между опорами балки настила определяется размерами и породой балки, а также расстоянием между балками.Чем ближе балки друг к другу, тем большее расстояние они могут безопасно преодолевать. Например, балки Дугласовой пихты размером два на двенадцать, расположенные на расстоянии 12 дюймов друг от друга по центру, могут иметь ширину 20 футов 7 дюймов, но те же балки, расположенные на расстоянии 24 дюйма, могут иметь ширину только 14 футов 7 дюймов.

Консоль

Конец консольной балки выходит за пределы балки, поддерживающей балку, а консольная балка — это балка, выступающая за опорную стойку. Консольная часть бревна не поддерживается снизу, поэтому существует предел тому, насколько далеко она может выступать за свою опору и при этом оставаться устойчивой.Хотя максимальная безопасная длина консоли определяется размерами и породой дерева балки или балки, в большинстве строительных норм и правил указана консервативная максимальная длина консоли 2 или 3 фута.

Самонатяжная система для большепролетных деревянных несущих перекрытий

https://doi.org/10.1016/j.conbuildmat.2015.11.024Получить права и содержание представлены прогибы деревянных полов.

•

Система активируется автоматически при воздействии нагрузки на элемент конструкции.

•

Интенсивность натяжения зависит от величины приложенной нагрузки.

•

Система особенно интересна для применения в деревянных полах с большими пролетами.

•

Анализируются деревянные полы сечением π .

Abstract

Описана запатентованная система самонатяжения для большепролетных деревянных несущих перекрытий, повышающая характеристики прогибаемых секций как по сопротивлению, так и по деформации.Система основана на механизме мультипликатора силы, состоящем из двух шатунов, которые крепятся к арматуре постнапряжения. Механическое устройство приводится в действие передачей нагрузки от конструктивного элемента к опорам, вызывая удлинение и напряжение сухожилия. Эта передача идет с небольшим вертикальным смещением опор. Во всей этой системе интенсивность натяжения меняется в зависимости от приложенной нагрузки; таким образом, достигается более благоприятное распределение изгибающего момента от нагрузки и уменьшаются относительные деформации различных участков детали.В данной статье представлено сравнительное исследование поведения конструкций деревянных несущих перекрытий сечением π с пролетами от 9 м до 18 м в сравнении секций с предварительным напряжением и без, а также секций с системой самонатяжения.

Ключевые слова

Предварительное напряжение

Самонатяжение

Последующее натяжение

Деревянные полы

Длиннопролетные

Рекомендованные статьиСсылки на статьи (0)

Авторское право 92002Издательство Elsevier Ltd.

Рекомендуемые статьи

Ссылающиеся статьи

Напряженно-деформированное состояние деревянно-клееной трехпролетной балки с послойной модификацией

Действия

‘) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант покупки»)). forEach (initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») form.setAttribute(«действие», formAction.заменить(«/оформить заказ», «/корзина»)) document.querySelector(«#ecommerce-scripts»).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») переключать.setAttribute(«табиндекс», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаВариант.classList.remove («расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Модальный: ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) modal.domEl.addEventListener («закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } форма.установить атрибут ( «действие», formAction.replace(«/checkout», «/cart?messageOnly=1») ) form.addEventListener( «Отправить», Buybox.interceptFormSubmit( Buybox.fetchFormAction(окно.fetch), Буйбокс.triggerModalAfterAddToCartSuccess(модальный), консоль.лог, ), ложный ) document.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { если (документ.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var buyboxWidth = buybox.смещениеШирина ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключать.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })() .
