Сделать топорище – как его сделать из арматуры? Изготовление красивой модели из простого старого топора по чертежам

изготовление топорища и проведение заточки

Топор считают по праву «королем» плотницкого инструмента. Настоящий плотник, относящийся профессионально к своему ремеслу, знает, как сделать топор, идеально подходящий для той или иной операции. У мастера, как правило, несколько топоров, всегда готовых к работе. Однако этот инструмент нужен не только плотникам, но и обычным людям, живущим за городом в частных домах, а также горожанам, выезжающим на лето или в выходные на дачи. Наколоть дров, чтобы протопить печь в доме или в баньке, приходится каждому хозяину. Чтобы этот процесс шел быстрее и не доставлял неприятностей в виде слетевшего топора, затупившегося лезвия или поломавшегося топорища, надо уметь правильно подготовить данный инструмент к работе и поддерживать его в «боевой готовности» в течение всего срока эксплуатации. Форма топорища может быть разной. Важно, правильно насадить топор, расклинить, а затем заточить лезвие под нужным углом.

При покупке топора, а вернее его колющей части, стоит обратить внимание на качество металла, взятого для изготовления инструмента. Ищите на топоре знак ГОСТ, что подтверждает соответствие металла государственным стандартам и требованиям. Будьте настороже, если вместо данного знака будет стоять ТУ, ОСТ или МРТУ. В этом случае производитель может вносить изменения в технологию. Топоры советских времен, отличающихся высоким качеством металла, можно приобрести на блошином рынке.

Качество металла можно проверить и опытным путем, взяв два топора и ударить лезвием одного из них по лезвию другого. На менее качественном изделии останутся зазубрины после ударов. Также качество металла проверяется по характерному звуку, который издается при постукивании топора. При этом инструмент должен находиться в подвешенном состоянии.

Также следует заострить внимание на следующих моментах:

на хорошо оттянутом лезвии не должно быть изгибов и вмятин;
конусообразность формы проушины;
соосность проушины и лезвия топора;
небольшая толщина обуха и перпендикулярность его торцов лезвию.

Не стоит расстраиваться, если не удастся найти топор, отвечающий всем названным требованиям. Ведь выявленные отклонения можно устранить путем заточки заусенцев, расточки проушины и придания обуху симметричной формы.

Также будет полез материал о том, как сделать приспособление для переноски дров: https://diz-cafe.com/tech/perenoska-dlya-drov-svoimi-rukami.html

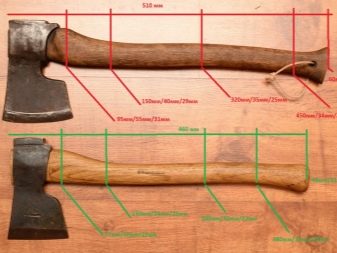

Длина топорища выбирается, исходя из роста и силы мастера. Не последнюю роль при этом играет и качество древесины. Облегченные топоры, имеющие вес около 800-1000 г, имеют ручки длиной от 40 до 60 см. У тяжелого инструмента (1000-1400 г) длина топорища варьируется от 55 до 65 см.

От длины топорища зависит сила удара. Чем длиннее ручка топора, тем легче колоть деревянные чурки. Сила и рост человека также имеет значение

Не каждая порода древесины подходит для изготовления ручки топора. Для этой цели настоящий мастер исходит весь лес, прежде чем найдет подходящее дерево. Чаще всего заготовку для топорища делают из прикорневой части березы, а лучше из наростов на ее стволе, отличающихся особой свилеватой и очень плотной древесиной. Вместо березы можно использовать клен, дуб, акацию, ясень и другие лиственные деревья твердых пород. Заготовки необходимо хорошо просушить в естественных условиях, на что уйдет немало времени.

На подготовленной заготовке очерчивают по выбранному шаблону контуры будущего топорища. На конце ручки топора должно быть предусмотрено утолщение, предназначенное для «торможения» руки в случае выскальзывания инструмента. Затем излишки древесины, находящиеся вне контура, удаляются ножом, топором с идеально заточенным лезвием, стамеской или электролобзиком, что намного быстрее. Выполнив примерочную насадку топора на топорище с помощью киянки, и, убедившись в плотном прилегании этих деталей, можно продолжать дальнейшую чистовую обработку ручки инструмента. Для циклевки используют стекло, а для шлифовки – мелкозернистую наждачную бумагу.

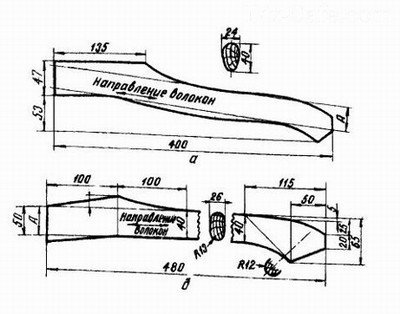

Сверху изображен чертеж топорища (а), отвечающего требованиям ГОСТ 1400-73, а снизу – ручка походного топора (б) с зоной ненарушенных волокон, составляющей 40 мм

Важно! Если топорище легко входит в проушину, то это означает, что мастер допустил ошибку в расчетах и неправильно вычертил шаблон. В этом случае даже вбитый клин не исправит ситуацию, обеспечив непродолжительную плотную посадку топора на топорище.

Ниже приведен алгоритм проведения операций, показывающий, как насадить топор на выточенное и отшлифованное топорище. Это один из возможных способов:

Подгоните верхнюю часть топорища под проушину топора. При этом лишнюю древесину состругивайте ножом. Напильником пользоваться не стоит, так как он «размахряет» дерево.
На топорище, размещенном в горизонтальном положении на столе, положите сверху топор, и карандашом поставьте на ручке метку, до которой он будет насаживаться. Поделите отрезок пополам и поставьте вторую метку.
Зажмите топорище в вертикальном положении в тисках, чтобы широкий конец был расположен вверху. Возьмите ножовку по металлу и сделайте пропил до второй метки под клин.
Купите в магазине металлический клин или выстругайте деревянный аналог, толщина которого должна составлять от 5 до 10 мм. Длина клина, сделанного для топора своими руками, должна быть равна глубине пропила, а ширина – величине проушины топора.
Положите на стол доску и поставьте на нее топор, расположив его вверх ногами. Наденьте топор на топорище и начинайте постукивать им об доску. Затем переверните и постучите об доску рукояткой топорища, при этом процесс насаживания продолжается. Переворачивания и постукивания надо сделать несколько раз. В итоге топорище войдет в проушину.

Далее поставьте топорище вертикально и вставьте в пропил выструганный клин, забивайте его киянкой до половины или почти до конца. Ножовкой по металлу отпилите все, что останется торчать сверху.
Нанесите масло (моторное, льняное, подсолнечное и др.) на топорище, дайте стечь излишкам и оставьте для просушивания. Протрите топор и ручку ветошью.

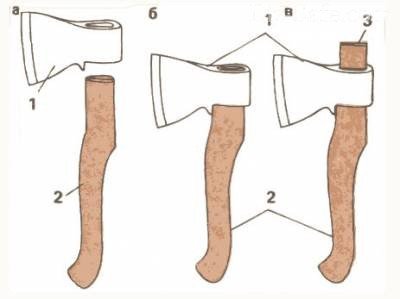

После примерки топора к топорищу, показанной на рисунке (а), производят его насадку (б) и расклинивание ручки (в): 1- топор, 2 – топорище, 3 – клин

Чтобы инструмент не доставлял хлопот, надо правильно заточить лезвие топора. Согласно требованиям ГОСТа величина угла заточки строительного топора должна составлять 20-30°. Инструмент для плотницких работ затачивают под чуть большим углом, равным 35°. Рекомендуемые углы надо выдерживать, так как более тонкие лезвия будут увязать в древесине. Для их вытаскивания придется приложить дополнительные усилия. На сучках тонкое лезвие может запросто согнуться. Заточенное под углом в 35° лезвие, подламывая отделяемую от основного бревна щепу, не увязает в древесине.

Сначала выполняется «черновая» первичная заточка топора, во время которой удается устранить вращающимся точильным кругом все щербинки, мелкие повреждения и крупные выбоины. При этом идет формирование новой четкой режущей кромки топора. Затем заточенное начерно лезвие подвергают «чистовой» заточке. Шлифовку проводят по всей длине лезвия с обеих сторон мелкозернистым бруском, который удаляет все заусенцы.

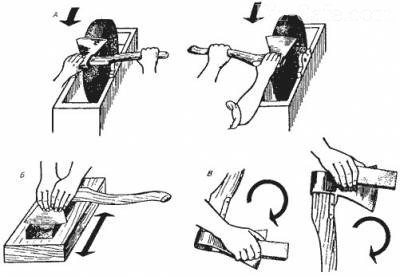

Три способа заточки лезвия топора: а) точильный круг; б) брусок, смачивают водой; в) правка оселком, смоченным машинным маслом

Важно! Блеск лезвия топора и отсутствие на режущей кромке заусенцев говорит о том, что процесс заточки прошел успешно.

После работы рекомендуется на лезвие топора надевать чехол, сделанный из толстой кожи, бересты или иного материала. Нельзя оставлять топор, воткнутым в бревно. Настоящий мастер заботится о своем инструменте, ведь топор является «продолжением» его рук.

Попробовав хоть раз порубить дрова самодельным топором, вы не сможете работать магазинным инструментом. Если вы сомневаетесь в своих силах, то воспользуйтесь услугами мастеров, которым известно, как сделать удобное топорище для топора из выбранной и высушенной заготовки.

diz-cafe.com

Чертежи для замены топорища для топора своими руками

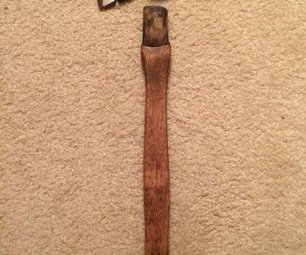

На местной барахолке я приобрел недорогой тесак, ручка была неудобной, и головка болталась на ней, поэтому я решил заменить ручку. В процессе изготовления ручки пришлось приложить немало ручного труда, но результат того стоил. В этой статье я расскажу из чего сделать топорище для топора.

Шаг 1: Собираем все необходимые материалы

Из-за того, что я не пользовался электроинструментами, изготовление ручки для топора своими руками заняло достаточно много времени. Вам понадобятся:

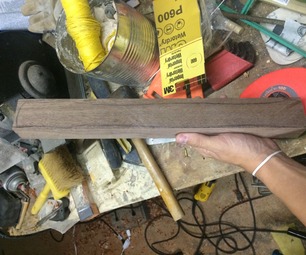

брусок орехового дерева 5х5х43 см
ступенчатые клинья
кипяченое льняное масло
шлифовка 4-в-1
лобзик
шипорезная ножовка
резиновый молоток
долото
струбцина
наждачная бумага 150 грит
чистая ветошь

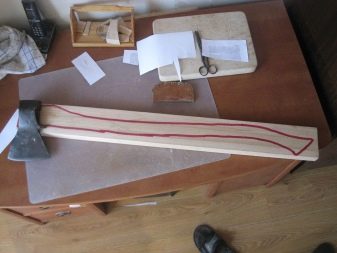

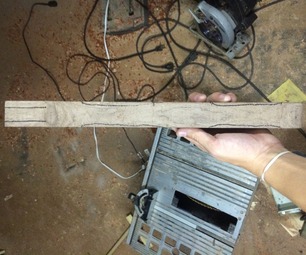

Шаг 2: Рисуем контур топорища

Я знал заранее, какой формы топорище мне нужно – чтобы его можно было ухватить за конец для более мощного замаха. Так же мне нужна была возможность удобно держать топор близко к головке, для большей точности при тонкой работе. Исходя из этих требований, я решил сделать ручку, напоминающую по форме бутылку из-под колы. Просто набросайте чертеж на бруске, чтобы в процессе изготовления рукоять не потеряла симметричности.

Шаг 3: Вырезаем заготовку

После того, как контур рукояти нанесен на брусок, нужно убрать как можно больше лишней древесины, чтобы у вас получилась правильная заготовка рукоятки. Сначала лобзиком выпиливаем форму по контуру с боковой стороны, а потом с передней, на которой тоже сделан набросок.

Шаг 4: Шлифуем форму

Теперь нужно придать нужную форму. Сначала начертите среднюю линию вдоль всей заготовки на передней грани, чтобы потом не потерять симметрию при обработке.

Предупреждение: если вы, как и я, делаете топорище вручную, объем шлифовки просто громадный, имейте в виду.

Сперва уберите углы, затем закруглите переход от передней грани к боковым, и шлифуйте пока топорище не станет круглым в сечении нужного диаметра.

Шаг 5: Подгоняем форму вставки

Эта часть работы самая кропотливая.

Сначала снимите лишнюю древесину и сделайте закругление под голову. Важно помнить, что убрать лишнее гораздо проще, чем приделать недостающее. Суть этого этапа – постоянные примерки топорища к проушине, подгонки, шлифовки и снова примерки. Для того, чтобы голова села на топорище как следует, пришлось сделать округлый вырез на рукояти.

Когда голова сядет как следует, прорежьте вставную часть посередине до половины ее высоты. В эту прорезь вы позже загоните клин.

Шаг 6: Делаем спинку трона

Топорище оказалось немного толще головы, поэтому я снял еще древесины, чтобы контур точно переходил в контур головы, если смотреть на топор прямо. Также я еще немного отшлифовал изгиб плеча топорища, чтобы оно также плавно переходило в голову.

Шаг 7: Шлифуем

Убираем все следы от предыдущих действий и возможные шершавые места с помощью наждачной бумаги 150 грит. Особое внимание уделите местам захвата.

Шаг 8: Делаем клин

Клин нужен, чтобы вплотную пригнать голову топора к рукояти. Я сделал клин примерно 7,5 см высотой и около 1,3 см толщиной в верхней части. По ширине я обрезал клин в точности по ширине проушины. Чтобы обозначить место, где нужно срезать, я использовал угольник Свенсона, и сделал срез шипорезной ножовкой. После обрезки ширины, я довел нижний угол клина.

Шаг 9: Закрепляем голову топора

Сначала покрываем рукоятку и клин кипяченым льняным маслом. Затем наденьте голову и молотком насадите ее максимально низко. Чтобы загнать клин как можно глубже, я использовал ненужный кусок доски, по которому стучал киянкой. Затем срезал выступающую часть ручки лобзиком, а срез также покрыл кипяченым льняным маслом.

Вообще, этого было достаточно для закрепления головы, но я решил подстраховаться и загнал в часть топорища в проушине два ступенчатых клина. Чтобы один из них поместился, я повернул его немного наискосок.

Шаг 10: Пропитываем маслом

Все топорище покрываем кипяченым льняным маслом и оставляем его впитываться. Потом таким же образом наносим масло еще дважды. Затем протираем чистой ветошью, чтобы убрать невпитавшиеся остатки масла.

masterclub.online

как его сделать из арматуры? Изготовление красивой модели из простого старого топора по чертежам

Топор – это такой простой, но полезный инструмент, который есть в арсенале большинства домашних мастеров. Он применим как в условиях дачи, так и во многих профессиональных работах, где без хорошего инструментария не обойтись. Если относиться к топору бережно и не забывать его грамотно подготавливать, то результат работ обязательно порадует и не вызовет разочарований. Сегодня мы разберемся в том, как изготовить этот инструмент своими руками.

Особенности самодельного топора

Топор является простым и распространенным инструментом, которым трудно кого-то удивить. Однако благодаря ему можно справиться со многими сложными работами и получить в итоге прекрасный результат. В продаже можно найти как простенькие варианты топоров, так и более интересные и оригинальные, например, с декоративными включениями. Если же не хочется тратить деньги на уже готовый вариант или среди таковых подходящего найти не удалось, его можно сделать самостоятельно.

Многие домашние мастера, не найдя в продаже нужного инструмента, берутся делать его своими руками. Такие работы нельзя назвать невыполнимыми или сверхтрудными, но и тут очень важно действовать по всем правилам, чтобы получить хороший результат. Следует учитывать, что существует несколько разновидностей топоров, которые есть возможность соорудить своими силами.

К примеру, существуют очень популярные сегодня специальные колуны:

механические;
с электрическим приводом.

Разумеется, механический вариант является самым простым и легким в исполнении. Он оснащается ручным приводом. Сделать своими руками такую модель не составляет особого труда. Чертежи механических инструментов довольно просты и понятны, а принцип их работы заключается в незамысловатых механических манипуляциях. Состоит это устройство из таких основных элементов:

клина из металла;
механизма на пружине.

Работая с таким инструментом, мастер затрачивает минимум усилий и времени, особенно если сравнивать этот колун со стандартным простым топором. Что же касается еще более продвинутого электрического колуна, то в нем присутствует одна главная деталь, которая после активации движка начинает свое движение – постоянно вращается. Мастеру надо только подкладывать новую партию дров для раскола.

Следует знать и о других вариантах топоров, которые многие мастера могут сделать самостоятельно.

Столярный. Этот инструмент имеет небольшие вес и размер, а также заостренное лезвие. Применяется в случаях, когда нужна максимально точная и аккуратная работа с деревом.
Таежный. Этот топор тоже можно сделать своими руками. Он прекрасно подходит для сруба деревьев, удаления сучков и коры.
Цалда. Этот инструмент делают для очистки участка от кустов.
Кухонный. Такие инструменты изготавливают исключительно для рубки костей. Кухонный топор являет собой небольшое по размерам приспособление, имеющее короткую рукоять и большое лезвие.
Лесорубный. Подходит только для вырубки деревьев. Делают из длинного топорища и заостренного широкого лезвия. Имеет еще и другие названия, например, валочный.

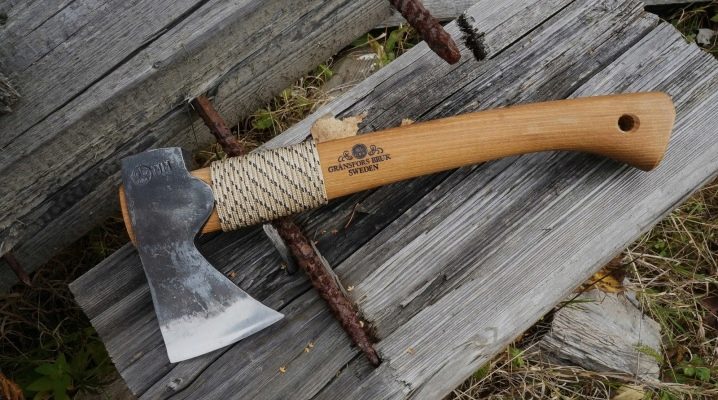

Самыми популярными и практичными признаны именно таежные виды топоров. Их отличают следующие особенности:

маленький вес;
небольшая площадь колющего участка;
необычная заточка лезвия (край, находящийся сзади, в разы меньше и тоньше переднего).

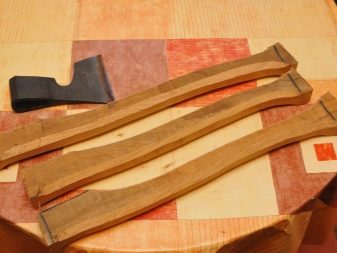

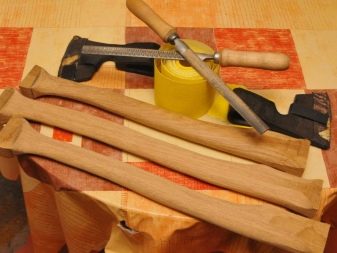

Для изготовления домашнего топора идеально подойдут определенные породы деревьев. Надо учитывать, что подходящие для таких целей материалы беспроблемно переносят существенные вибрационные нагрузки, имеющие место в момент удара инструмента.

Любой самодельный топор отличает и то, что он идеально подходит мастеру, который с ним работает. Делая этот инструмент своими руками, есть возможность подстроить его под себя, под свою руку. В результате получаются максимально удобные, практичные и простые в применении приспособления.

Инструменты и материалы

Удобство эксплуатации топора во многом зависит от правильности изготовления его рукояти. Для этой детали идеально подойдут одна из следующих видов древесины:

клен;
дуб;
ясень;
береза.

Вам обязательно нужно знать, из какой стали сделана колющая составляющая будущего инструмента. Допустимы материалы с маркировкой 8ХФ, 9ХФ, 9ХС, ХВГ, У7А и многие другие. Надо только избегать обозначения МРТУ, ОСТ и ТУ на этих деталях.

Из инструментов могут пригодиться:

абразивное точило;
напильник;
маркер для разметки;
стамеска;
магнитный уголок;
струбцина;
наждачная бумага;
точильный диск для заточки лезвия;
болгарка;
для некоторых работ может понадобиться сварочный аппарат.

Изготовление своими руками

Своими силами можно сделать любой вид топора. Он может быть простой, охотничий, скандинавский, походный, предназначенный для метания (метательный) или просто декоративный – вариантов великое множество. А также допустимо обновить инструмент и соорудить из старого топора совершенно новое и удобное орудие труда. Чтобы самому в домашних условиях произвести такие работы, сперва надо будет сделать точный чертеж со всеми показателями планируемого инструмента. Важно указывать размеры всех частей, ведь они могут сильно различаться. К примеру, черенок топора бывает не только довольно крупный, но и средний или маленький, как и лезвие.

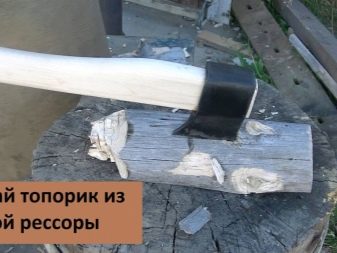

Из рессоры

Небольшой топорик можно сделать из старой рессоры. Это может быть не только рабочий, но и оригинальный декоративный инструмент, похожий на топор викингов. Делать такую вещицу нужно следующим образом.

Надо взять старую рессору от машины с шириной в 10 см и длиной около 40 см. По предварительно заготовленному шаблону нанесите на рессоры контуры планируемого приспособления при помощи маркера.
Выведите контуры топора, используя болгарку с отрезными кругами. Потом тщательно отшлифуйте вырезанную заготовку, придавая ей нужную форму.
Для особенно сложных работ по металлу допустимо пускать в дело бормашину.
В качестве рукоятки можно использовать старую ножку от стула. В рессоре просверлите 3 отверстия для крепежа к ручке.
Отрежьте от ножки часть нужной длины. Распилите эту деталь на две половинки. В каждой из них высверлите по 3 отверстия. После этого надо собрать рукоять, фиксируя ее с помощью болтов и винтов. Выведите форму детали на точильном аппарате.
В завершение сделайте заточку лезвия. В результате выйдет красивый мини-топорик. Он подойдет для отдыха на природе или в условиях дачного участка.

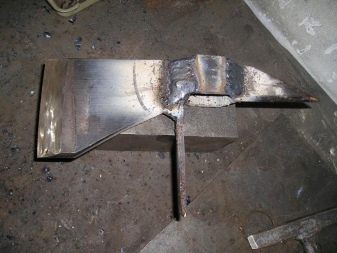

Из арматуры

Из этой детали можно сделать неплохой колун. Делается он так.

Возьмите две арматурных детали с длиной в 50 см и 8 заготовок, чтоб изготовить нижний и верхний квадраты.
Используя арматуру, сварите пару квадратов. Затем приварите стойки.

Для лезвия колуна желательно взять сталь толщиной 8–10 мм. Приварите нож к арматурным основам.
Теперь займитесь заточкой угла атаки. Разместите нож в средней части конструкции.

После этого простой самодельный колун можно считать завершенным. Он может стать неплохой альтернативой механическому или винтовому устройству.

Из дисковой пилы

Неплохой топор можно соорудить из старой дисковой циркулярной пилы. Для изготовления надежного и крепкого инструмента в данном случае понадобится только резной диск от циркулярки. Рассмотрим, как сделать топор из такой детали (закалять диск не нужно, поскольку он уже закаленный).

Сделайте на картонке или бумаге чертеж будущего инструмента. Вырежьте получившийся шаблон. Переложите его на диск.
Вырежьте нужную деталь с помощью турбинки.
Получившуюся деталь подогрейте, используя горелку. Просверлите 2 отверстия для крепления ручки из дерева.

Срежьте лишние остатки нижней половины детали.
Хорошенько зачистите топорик, используя наждачку.
Вырежьте рукоять из дерева. Смажьте клеевым составом две отделенные друг от друга половинки данного элемента, установите пару винтов.
Зачистите рукоятку. Покройте лаком. На этом работы будут завершены.

Из камня

Можно сделать топор, используя камни. Из этого материала получаются хорошие лезвия. Однако надо учитывать, что их изготовление является довольно трудоемким и длительным процессом. Подходят такие породы камней:

гранит;
кварцит;
песчаник.

Для такого инструмента желательно делать рукоять из дуба. Этот материал отличается надежностью и достаточной жесткостью. Возьмите заранее сделанную заготовку. На ней не должно быть сучков и прочих дефектов древесины. Сделайте разрез, двигаясь вдоль волокон под анатомическое строение ручки. Для этого следует использовать лобзик с мелкими зубчиками. На кончике рукоятки проделайте небольшой уклон, «смотрящий» вниз. Это необходимо, чтобы планируемый топор не скользил в руках по ходу работы.

Далее в камне можно проделать отверстие специально для конуса, используя дрель либо слесарный станок. После этого туда в клин надо будет забить заготовленную рукоятку. Если же делать классический каменный топор, то тут стоит крепить лезвие на специальную кевларовую ленту большой ширины. Такие детали славятся своей надежностью и долговечностью, поэтому работать с самодельным инструментом будет безопасно.

Следует придерживаться таких правил при изготовлении каменного топора.

Шлифуйте камень таким образом, чтобы он по максимуму близко прилегал к концу рукояти. Только так привязать его будет проще всего.
Нет смысла эксплуатировать при изготовлении этого инструмента очень дорогие специализированные приспособления и станки. Просто снимите с камня верхний слой. Этого будет достаточно.
Ни в коем случае не делайте ручку из сырой древесины. Если не следовать этому правилу, то со временем можно будет столкнуться с тем, что эта деталь высохнет и заметно уменьшится в размере. Инструментом будет пользоваться невозможно.

Если все делать правильно, то получится надежный, долговечный и износостойкий инструмент, который позволит решить многие задачи, с которыми сталкиваются домашние мастера на даче.

Советы

Рукоятку для топора следует делать такой, чтобы она не скользила в руках. Именно поэтому не рекомендуется смазывать эту деталь лакокрасочными материалами или применять какие-либо специальные накладки. Они могут привести к тому, что инструмент попросту выскользнет из рук в ответственный момент.

На материале, который вы используете для изготовления лезвия, не должно быть повреждений, вмятин или странных засечек. Новенькие готовые элементы могут сиять как блесна. Проследите за тем, чтобы на таких объектах не было искривлений.

Допустимы породы древесины, из которых получится сделать хорошую рукоять. Но следует иметь в виду, что для изготовления данной детали подходит далеко не всякий природный материал. Древесину перед вовлечением в работу стоит хорошенько просушить.

Деревянную заготовку для рукоятки надо будет сушить в темном месте. Желательно хранить ее не меньше года, а лучше все пять лет, прежде чем использовать для изготовления подобных инструментов. Только в таком случае можно быть уверенным в том, что ручка топора со временем не изменит своих размеров.

Пропитайте деревянную ручку специальными средствами, которые сделают ее устойчивой к воздействию сырости и влаги. Идеально подойдет льняное масло или старая добрая олифа. Желательно наносить выбранную пропитку в несколько слоев.

Заточка топора должна происходить правильно. К примеру, при использовании точильного круга обух понадобится удерживать под небольшим углом в 45 градусов. Движения при этом должны быть спокойными, плавными. Не нужно делать рывков.

Не пренебрегайте составлением чертежа будущей конструкции. Многие новички этот ответственный этап пропускают, считая его не самым важным. В дальнейшем такие люди сталкиваются с большим количеством проблем и неудобств. Лучше заранее подготовить все необходимые шаблоны и схемы. Имея их на руках, изготовить топор своими руками не составит особого труда.

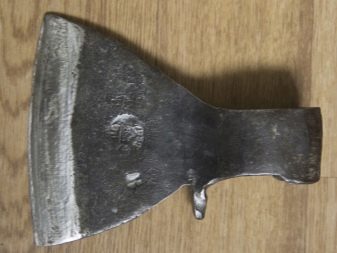

При покупке готовой колющей детали для топора очень важно обращать внимание на ее маркировку. Ее наличие будет свидетельствовать о том, что элемент соответствует необходимым ГОСТам. Элементы с подходящими маркировками перечислены выше. В лезвии также должна иметься проушина для установки рукояти. Обычно она имеет конусовидное строение.

Как изготовить топор своими руками, смотрите в видео ниже.

stroy-podskazka.ru

Как насадить топор намертво

Все, кто регулярно пользуется этим рубящим средством, со временем замечают, что посадка головки с режущей кромкой (лезвием) начинает постепенно ослабевать и болтаться на рукоятке (топорище).
Работать топором с таким дефектом становится неудобно и, в конечном итоге, невозможно, а также просто опасно. Ведь слетевшая с рукоятки тяжелая металлическая головка с острой режущей кромкой и углами может поранить того, кто пользуется неисправным топором, или людей, находящихся рядом.

В чем же «корни» этого дефекта? Почему ослабевает насадка? Ведь когда-то она была произведена по всем правилам, очень плотно, да и на момент ослабления клинья остались на месте, не выпали, на что можно было бы «списать» недостаток.
Причина в том, что древесина постепенно теряет влагу, волокна усыхают и становятся меньше в объеме. Плотность насадки уменьшается и со временем исчезает полностью.
Ниже рассмотрим способ насаживания головки топора на рукоятку, чтобы исключить или, по крайней мере, отодвинуть срок ослабления насадки частей рубящего инструмента в отдаленное будущее.

Как насадить топор намертво на топорище

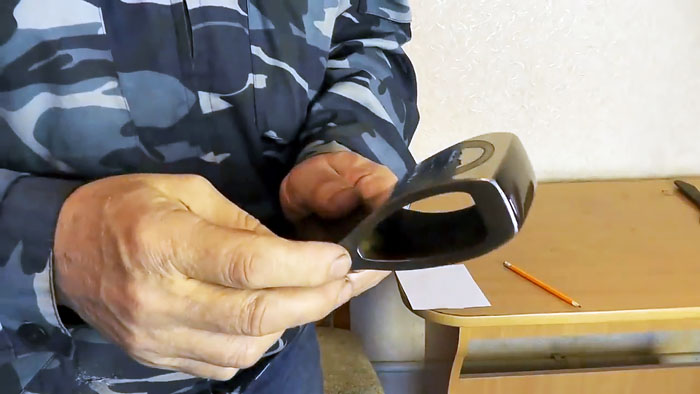

Для успеха предстоящего дела необходимо учесть, что у топора выходное отверстие больше входного. Это сделано с той целью, чтобы после подгонки и установки рукоятки, была возможность его расклинить с помощью нескольких клиньев.
Очень важно правильно подобрать рукоятку к данному инструменту. Для этого прикладываем проушину топора к листу бумаги выходной стороной и обводим ее внутренний периметр карандашом или маркером.

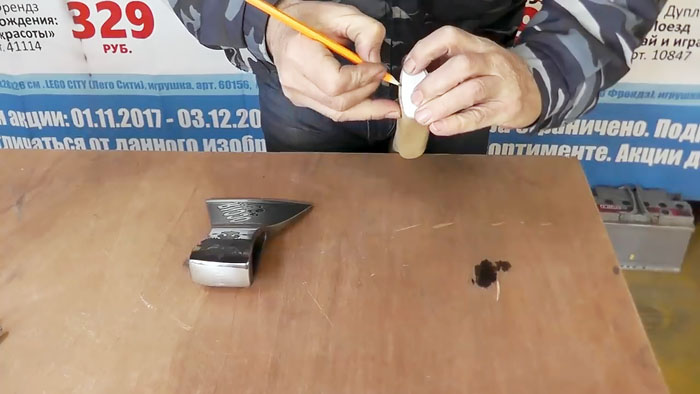

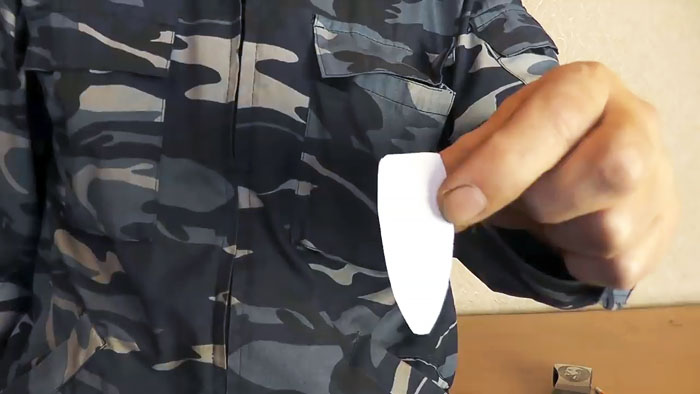

Затем по контуру просто вырезаем ножницами полученную фигуру, которая по форме и размерам представляет собой копию выходного отверстия нашего топора. Она будет служить нам шаблоном для выбора топорища на рынке.

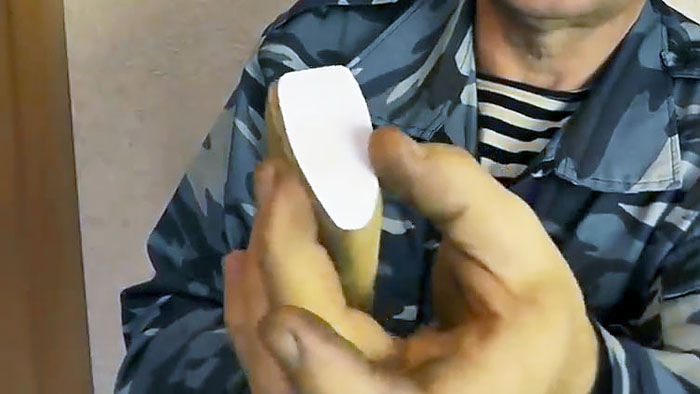

Для этого прикладываем бумажную мерку к торцу и выбираем тот, который максимально точно совпадает с нашим шаблоном. Такой подход, помимо правильного выбора, сведет к минимуму подгоночные работы.

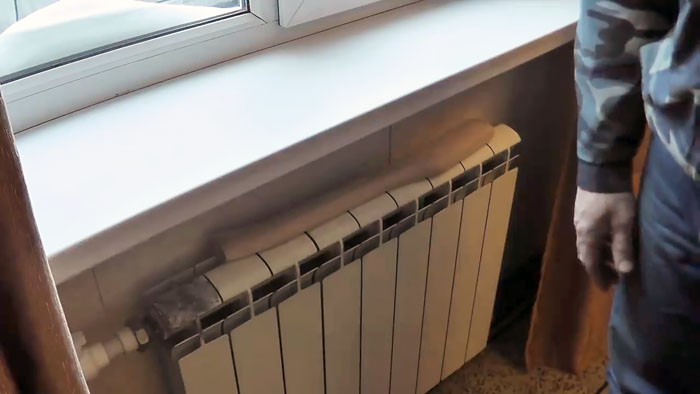

Выбранное топорище необходимо примерно на 2-3 суток положить на батарею отопления (зимой) или на солнце (летом), время от времени переворачивая, чтобы оно окончательно высохло.

После окончательной просушки деревянной рукоятки можно приступать к ее окончательной подгонке к топору.

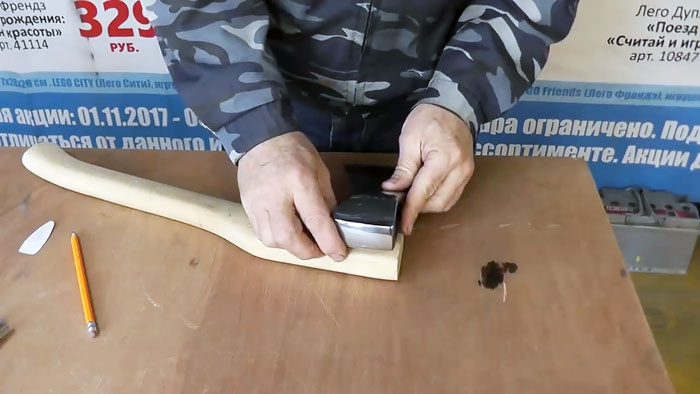

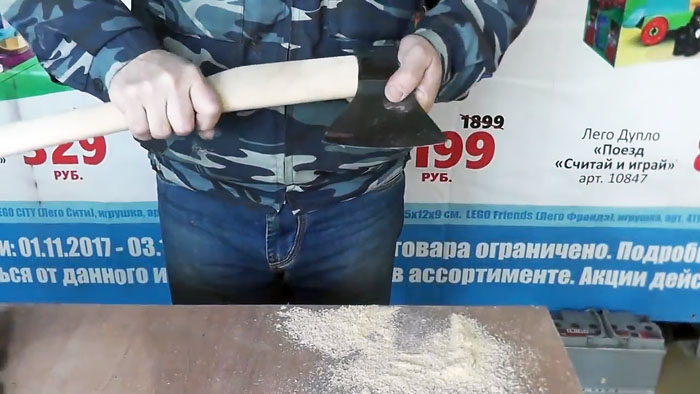

Для этого укладываем головку на топорище, отступив от его торца на 5-7 мм, и проводим с другой стороны карандашом линию, которая будет указывать границу насадки головки на рукоятку.

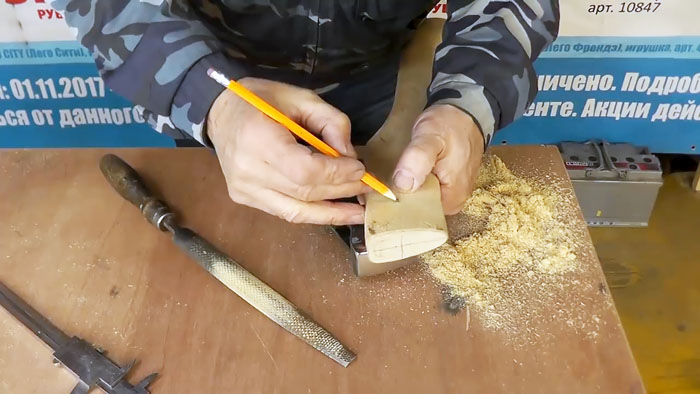

Прикладываем, ранее вырезанный, бумажный шаблон к торцу рукоятки и обводим его по контуру карандашом.

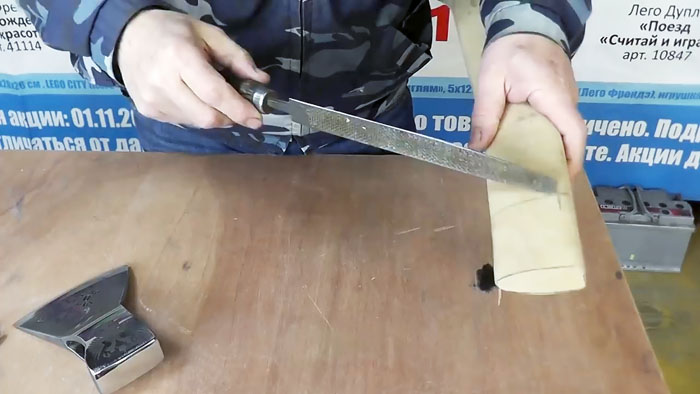

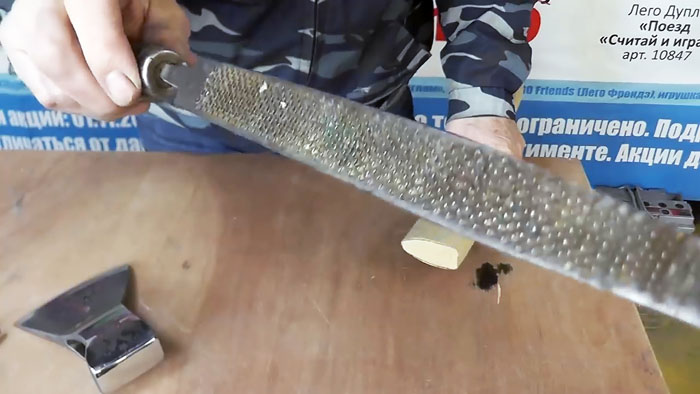

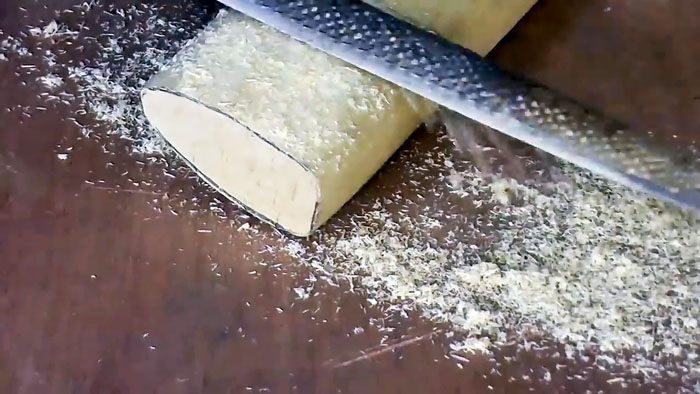

С помощью крупного рашпиля по дереву обрабатываем топорище со всех сторон в пределах зоны насадки, ориентируясь на контур, нанесенный на торец рукоятки.

После обточки рукоятки по контуру в соответствии с шаблоном, начинаем его примерять (внимание!) к выходному отверстию головки топора.

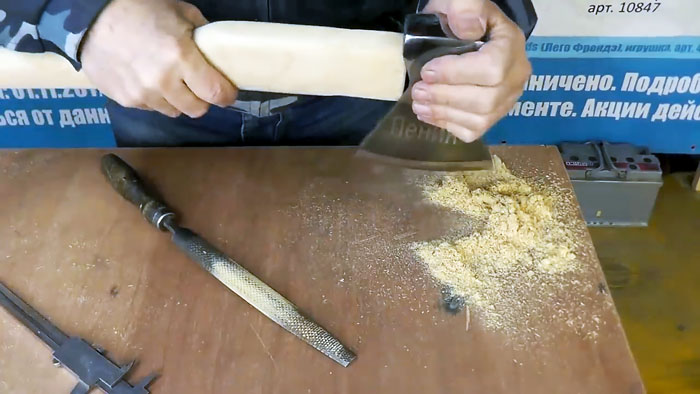

Осторожно, чтобы не прослабить, ведем обработку рукоятки, пока она не войдет во входное отверстие головки примерно на 10 мм.

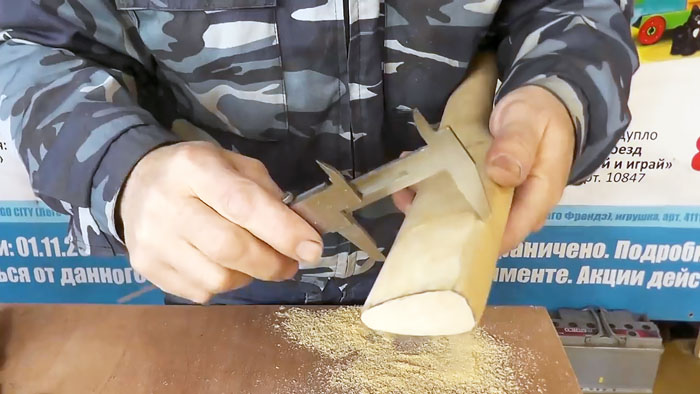

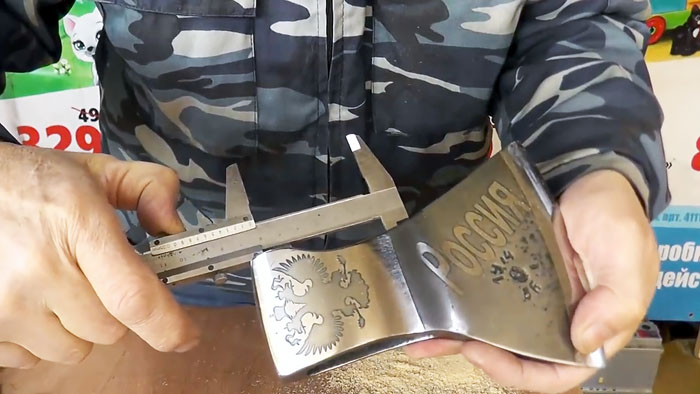

С помощью штангенциркуля замеряем входное отверстие и фиксируем его на нашем измерительном устройстве.

Затем сравниваем зафиксированный на штангенциркуле размер с ответным размером на топорище. Убеждаемся, что измеритель на нем не проваливается. Если мы теперь уберем лишнее на рукоятке, то получим обратный конус (подобие пробки в бутылке шампанского).

Выполняем задуманное с помощью того же рашпиля, которым мы уже пользовались ранее, подгоняя конец топорища к выходному отверстию топора.

Съем древесины контролируем замерами, чтобы не прослабить его. Измеряем выходное отверстие головки по высоте и сравниваем с входной частью топорища. Они должны быть равными друг другу или рукоятка чуть-чуть меньше.
Размер у дальней границы насадки должен быть заведомо меньше, чем на входе. Это и есть, так называемый, обратный конус.
Контролируем толщину топорища на входе и на выходе. И по этому параметру должна ощущаться явная обратная конусность.

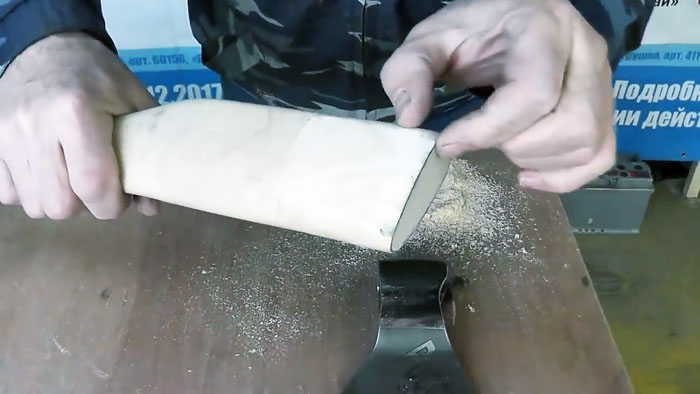

Снимаем по периметру торцевой части топорища небольшую фаску, чтобы обеспечить его начальное вхождение во входное отверстие топора. Для этого используем все тот же рашпиль. Эта операция будет считаться выполненной, если головка после насадки от руки, устойчиво держится на рукоятке.

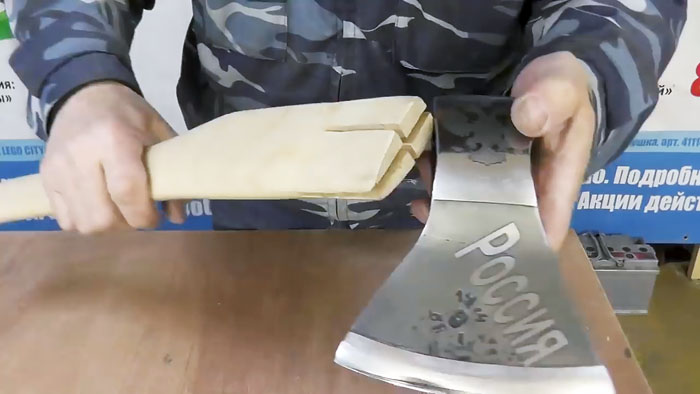

По центру торца топорища карандашом проводим продольную линию, другую – перпендикулярно первой и немного выше геометрического центра сечения торца.

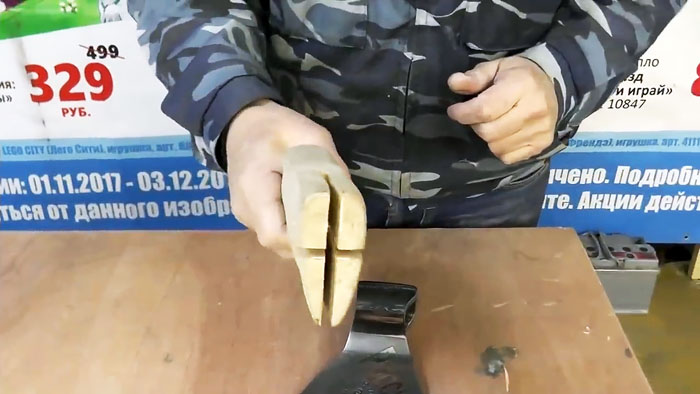

По разметке выполняем пропилы под три клина, не доходя примерно одного сантиметра до задней границы насадки головки на топорище.

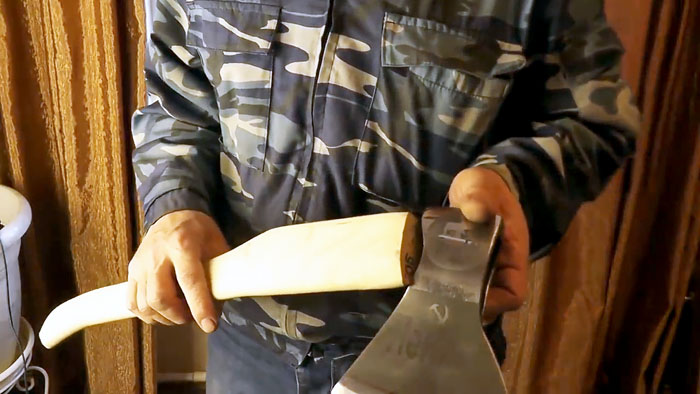

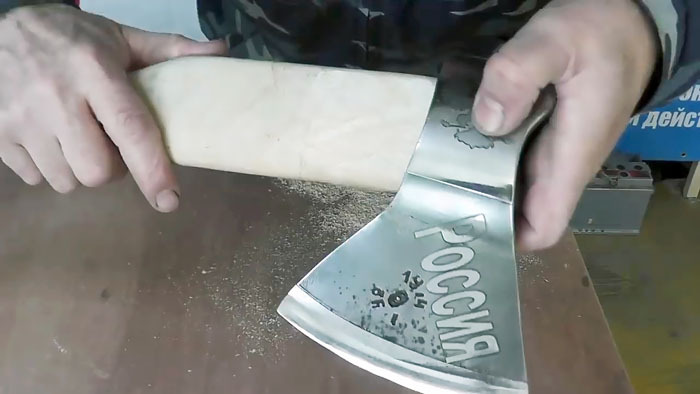

Еще раз убеждаемся, что рукоять свободно входит в выходное отверстие и только слегка в противоположно расположенное.
Устанавливаем топорище во входное отверстие головки топора и несколько раз энергично ударяем по другой стороне, пока оно не займет необходимое положение.

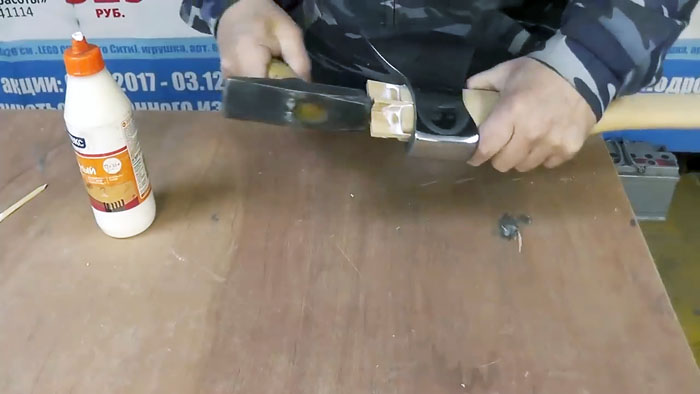

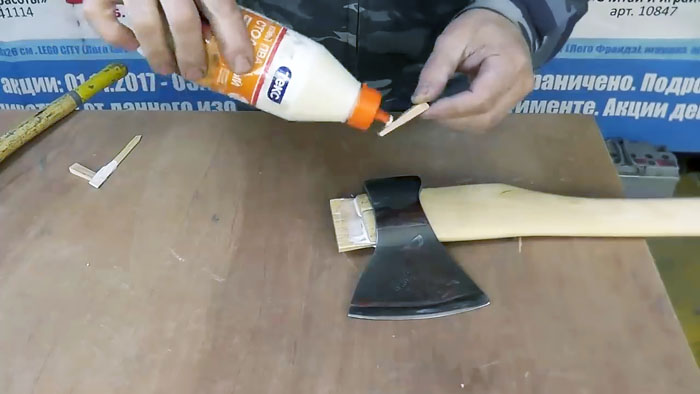

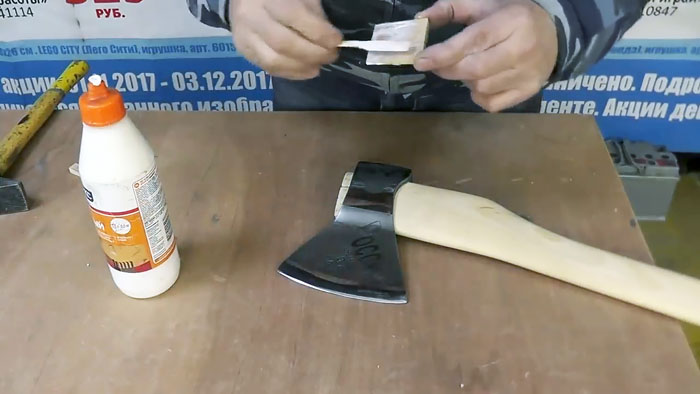

Нам остается лишь установить на клей заранее подготовленные деревянные клинья. Вначале устанавливаем продольный (большой) клин, затем поперечно – два маленьких.

Для этого смазываем их боковые поверхности клеем и вставляем на свои места, слегка подбивая молотком.

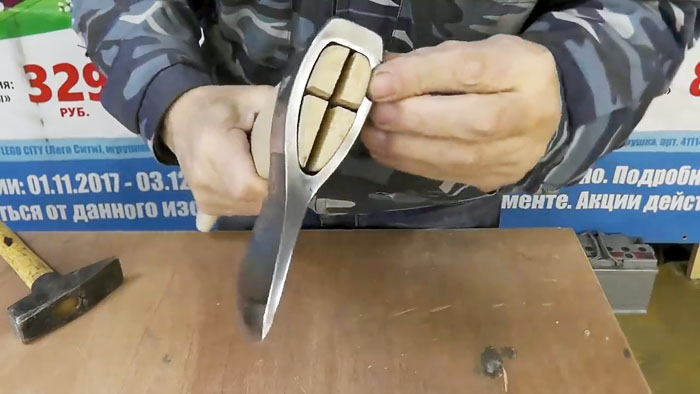

После установки всех трех клиньев, забиваем их вместе энергичными ударами молотка, пока это возможно.

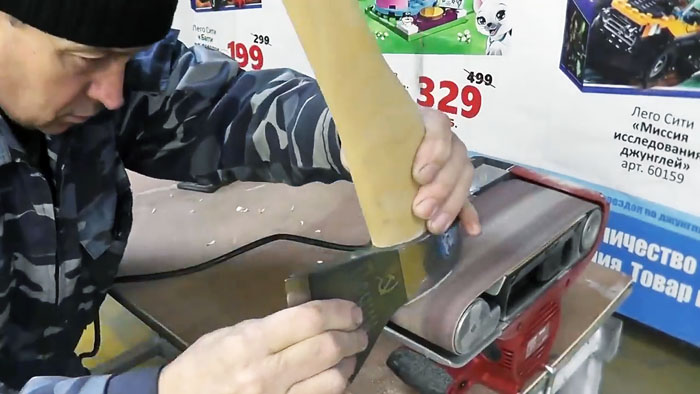

Оставшиеся снаружи концы клиньев можно стесать на гриндере или просто отрезать с помощью ножовки по дереву.

Окончательную доводку выходного торца топорища с клиньями осуществляем вручную с помощью негрубой наждачной бумаги. Ею же можно обработать и другие части рукоятки, чтобы она была удобной в работе и не натирала руки.

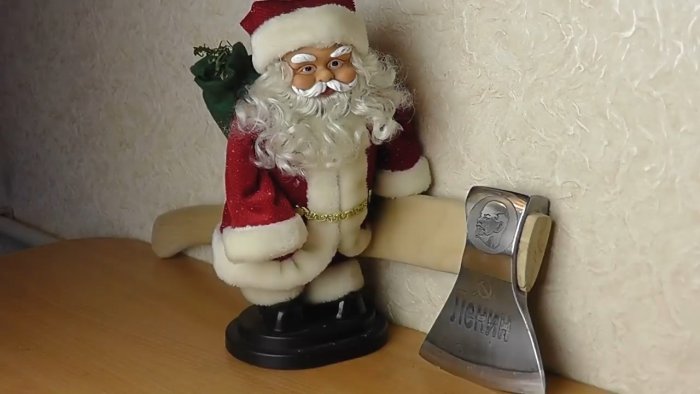

Можно оставить топор в том положении, которого мы добились к данному моменту. Но тогда через короткое время его постигнет участь старого изделия, которое мы демонстрировали вначале: насадка вначале ослабнет, а затем и вовсе исчезнет. Инструмент станет непригоден для работы. Причина известна: влага из волокон древесины улетучится, она усохнет, и плотность насадки исчезнет.
Чтобы этого не произошло, необходимо торец после окончательной установки и расклинивания законсервировать, то есть пропитать олифой, масляной краской или клеем (можно использовать ПВА, но лучше эпоксидный). Такая обработка не позволит влаге, оставшейся в дереве, испариться и нарушить плотность насадки. По возможности, такой обработке желательно подвергнуть все топорище.

Смотрите видео

sdelaysam-svoimirukami.ru

их виды и пошаговая инструкция изготовления

Если вы проживаете в частном доме или часто отдыхаете на природе, топор обязательно войдет в число основных инструментов, которые следует всегда иметь под рукой. Находясь дома, его можно использовать для колки дров или разрубания больших костей. А на природе топор – и вовсе незаменимый инструмент, ведь он поможет и нарубить дров для костра, и сколотить простое укрытие от непогоды, и даже пригодиться в разделке дичи.

К сожалению, далеко не все инструменты, продающиеся на рынке, отличаются высоким качеством. Чтобы получить по-настоящему качественный и удобный топор, его лучше изготовить своими руками. Так вы будете уверены, что рукоятка будет удобной, а лезвие останется острым на долгое время и не подведет вас в самый ответственный момент. В этой статье мы рассмотрим не только особенности самостоятельного изготовления топоров, но и опишем основные разновидности этого инструмента, чтобы вы могли выбрать модель, максимально подходящей для ваших целей.

Виды топоров и их характеристики

На первый взгляд кажется, что особых отличий между топорами нет, хотя на самом деле они отличаются в зависимости от сферы использования (рисунок 1).

Среди основных видов различают:

Колун: используется преимущественно для рубки дров. Именно этот вид топор чаще всего изготавливают самостоятельно, ведь особых навыков для этого не требуется. Отличительная особенность колуна – большой вес и конусообразная форма лезвия. Благодаря своей тяжести, инструмент отлично подходит для рубки крупных поленьев или твердых пород дерева.
Столярный: обычно такой инструмент легкий и небольшой, так как его заостренное лезвие используют для точной и аккуратной работы с древесиной.
Таежный: такой топор отлично подходит для охоты и выживания в дикой природе в целом, ведь с его помощью можно и нарубить дров для костра, и расчистить территорию, и построить укрытие и даже частично разделать добытую дичь.
Цалда: данную модель также называют туристическим топором, ведь его форма и острота лезвия отлично подходит для расчистки территории от густых кустарников.
Кухонный: отличается острым и прочным двойным лезвием, но используется исключительно для разрубания толстых костей или замороженного мяса.

Рисунок 1. Основные виды топоров: 1 — колун, 2 — столярный, 3 — таежный, 4 — туристический, 5 — кухонный

Кроме того, в качестве отдельного выделяют лесорубский топор или секиру. У него длинная рукоятка и широкое острое лезвие. Однако данный тип имеет ограниченную сферу применения, так как может использоваться исключительно для рубки деревьев.

Мы рассмотрели основные разновидности топоров лишь вкратце, но, если этой информации недостаточно, мы приведем более детальные описание основных видов, чтобы вам было проще определиться с моделью инструмента для самостоятельного изготовления.

Боевой

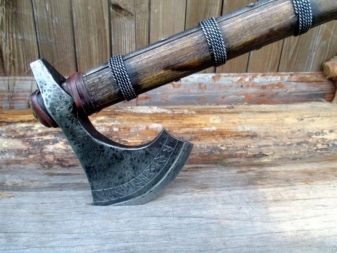

Боевой топор – это скорее не плотницкий или туристический инструмент, а весьма опасное оружие, которое использовалось в древние века на Руси и скандинавскими викингами (рисунок 2).

Рисунок 2. Репродукции боевых секир

В данный момент это оружие утратило свою актуальность, но для любителей исторической старины может быть интересной информация об изготовлении топора викингов, близкого к оригиналу, своими руками.

В первую очередь следует выделить интересную форму такого топора. Его лезвие немного сужается к центру и расширяется к краю. Это делали для того, чтобы топор служил и надежным оружием в бою, а хо

nowifi.ru

Уникальный топор своими руками

Приветствую, Самоделкины!
Скоро уже холода и сегодня мы вместе с автором YouTube канала «Bonn Factory» изготовим практичный, но в тоже время оригинальный топор, которым можно колоть дрова.

При работе не брезгуем средствами защиты как глаз, так и ушей, и уж тем более не забываем про перчатки.

Кстати, сегодня мы будем применять термообработку и поэтому необходимо обратить ваше внимание на заводскую закалку топора. По закаленному лезвию напильник скользит с характерным звоном и не цепляется. Ближе к обуху металл топора ощутимо мягче.

Для дальнейшей работы нам потребуется сделать отжиг. Для лабораторных условий термообработки автор просто не готов, но попытается сделать что-то похожее. Для этого очищаем краску с топора, чтобы в процессе нагрева она не воспламенилась и не начала коптить.

Нагревать топор планируется примерно до 750-ти градусов, чему соответствует темно-вишневый цвет металла.

Марку стали конкретных топоров выяснить не удалось, поэтому уже на этом этапе работать будем обобщенно. Нагретые топоры помещаем в духовку, которая к этому моменту была максимально прогрета до своих 250-ти градусов, это должно замедлить остывание топоров.

После отжига напильник цепляет металл одинаково на любом участке топора.

Следующим этапом будет соединение 2-ух топоров в один. Для этого отрезаем обухи топоров на такую длину, чтобы при соединении лезвий, отверстие под топорище стало примерно заводского размера.

И вот, что мы имеем.

Вместе с отбеливанием обухов, мастер снял фаски с обоих частей топора и прихватил их с зазором. Таким образом, получится проварить топор на всю его толщину. Сварка, кстати, будет проходить в 3 этапа. Сперва нужно будет проварить корневой шов, после чего заполнить оставшийся зазор и уже только потом доваривать ребро.

Обратите внимание на внутреннюю сторону шва.

Это обратный валик. Благодаря разделки и зазору получится 100% проварить металл, а не просто наплавить поверх.

Когда топор был сварен и зачищен у автора закралась мысль, что он смотрится довольно хорошо и если его заполировать, то он уже станет готовым изделием, а последующая работа станет риском, ведь можно сделать хуже.

Но как говорится, глаза боятся, а руки делают. Поэтому автор решил предать топору текстуру камня. И если раньше он делал ее болгаркой и получались пропилы в виде полос, то сейчас автор решил сделать это фрезой.

По окончанию, так сказать фрезеровки, вышло то, чего мастер и боялся — топор стал каким-то гламурным.

Для исправления этого момента можно воспользоваться очередным трюком, хорошо известным — травлением металла. Для этого необходимо просто погрузить топор в солевой раствор и подать напряжение в данном случае со сварочного аппарата. От этого процесса металл потеряет свой глянцевый блеск и станет по-настоящему похож на камень.

И снова про технику безопасности. В процессе травления, в бурном процессе травления сварочным аппаратом, выделяется большое количество водорода. Всплывающие маленькие пузырьки газа объединяется в большие, а те в свою очередь еще в большие, и это действительно становится взрывоопасно, имейте это в виду.

Ну вот, все идет по плану, трюк сработал так, как это и ожидалось.

Перед окончательной закалкой необходимо провести нормализацию. Этот процесс снимет напряжение в наших сварочных швах. Для этого помещаем топор в горн греем его до тех же 750-ти (плюс-минус) градусов, и уже не пытаемся замедлить процесс охлаждения, а просто даем остыть топору до температуры окружающей среды. После чего уже можно будет закаливать топор.

И вот тут мастер столкнулся со своей самой большой сложностью: как закалить топор с двумя лезвиями. Он не нашел другого решения, как сперва закалить бОльшую часть топора, а потом, уже после повторного нагрева обратной стороны, закалить и ее.

Также, не зная марки стали, мастер решил закалить топор в более распространенной закалочной среде, то есть закалить в масле.

От закалки в воде металл будет более твердым, что колуну не особо-то и нужно (в смысле не нужно будет им царапать стекло).
Последней стадией термической обработки станет отпуск стали. Для этого сперва зачистим топор от окалины, а после уже поместим его в нагретую печь. Там топор пролежит несколько часов и нагреется до 220 градусов, чему и будет соответствовать соломенный цвет металла.

Чем равномернее и медленней будет нагрев, тем точнее будет окончательный желаемый цвет. Затем необходимо изготовить ручку.

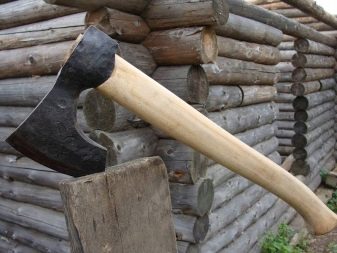

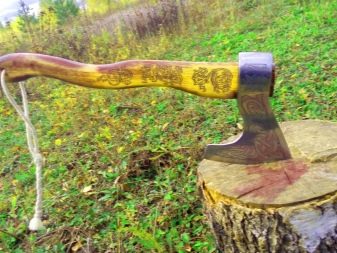

Ну что же, вот такой вот получился топор.

Возможно тяжеловат, возможно с несовершенной термообработкой, но определенно интересный и к тому же сделанный своими руками. На этом на сегодня все. Благодарю за внимание. До новых встреч!

Видео:

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Удобное топорище своими руками

Одним из инструментов, который издавна используется в деятельности человека, является топор. Рукоять для него можно купить, но опытные мастера предпочитают изготавливать ее самостоятельно. В этом случае можно быть уверенным в качестве и надежности этой детали, изготовив ее под свои нужды. Для этого следует разобраться, как правильно сделать топорище своими руками, рассмотреть чертежи с фото-примерами, а также инструкции и методы изготовления этого изделия.

Подбор и заготовка древесины

Прежде чем приступить к изготовлению топорища, нужно выяснить, из какого дерева его можно сделать. Наиболее подходящей для рукояти считается древесина следующих деревьев:

дуб;
береза;
ясень;
акация;
клен.

Лучшим временем года для заготовки материала является поздняя осень. В этот период прекращается сокодвижение у деревьев, поэтому древесина будет иметь минимальную влажность. Количество заготовок нужно выбирать с запасом, поскольку во время изготовления топорища некоторые из них могут быть испорчены.

Материал важно не только правильно подобрать, но и высушить. Сушка производится только при естественных условиях. На это порой уходит несколько лет, но многие используют заготовки, которые полежали всего лишь год. Материал должен сохнуть в темном и сухом месте с хорошим проветриванием, где будет исключена возможность проникновения осадков и влаги. Иначе весь процесс сушки пойдет насмарку, и качественное топорище изготовить не получится.

Подготовка шаблона

Когда в наличии есть готовый материал, можно приступать к созданию самого топорища. Для этого продумывают и делают эскиз рукояти, благодаря которому облегчается процесс изготовления рассматриваемого изделия. Форма топорища определяется видом инструмента. Если требуется рукоять для легкого топора весом 0,8-1 кг, то ее длина составляет 0,4-0,6 м. Длина более тяжелых может достигать 0,6-0,9 м. Топоры классифицируют по назначению:

плотницкие;
лесорубные;
сучкорубные;
колуны;
мясницкие.

Исходя из назначения инструмента, будет зависеть и длина топорища. При его изготовлении следует придерживаться таких правил:

чтобы исключить выскальзывание топорища во время работы топором, хвост должен быть несколько шире, чем сама рукоять;
топорище колуна изготавливают длиной 0,75-0,95 м, в то время как у плотницкого топора она составляет 0,5 м;
к длине рукояти прибавляют 10 см для припуска. Эту часть срезают после насадки обуха.

На картоне рисуют будущую рукоять нужной формы и размера, после чего изображение переносят на дерево и вырезают плотницкими инструментами.

Изготовление топорища

Несмотря на то, что рукоять топора кажется простым изделием, изготавливать ее можно разными способами, выбор которых зависит от имеющихся в наличии инструментов и материалов.

Методы изготовления

Чаще всего топор используется людьми, проживающими в сельской местности и на дачных участках. Инструмент нередко задействуют не только по прямому назначению, но и для других работ. Это приводит к тому, что топорища попросту не выдерживают такой эксплуатации, и их время от времени приходится менять. Правильно изготовить рукоять топора можно следующим образом:

Электрическими инструментами, предназначенными для работы с деревом (циркулярка, строгальное и шлифовальное оборудование).
Ручным инструментом с применением топора, рубанка, рашпиля.

Есть немало любителей ручной работы с деревом, поэтому и предпочтение отдается традиционным инструментам. Ведь именно рубанок, топор и стамеска позволяют получить удовольствие от процедуры и насладиться полученным результатом.

Инструменты

Чтобы сделать рукоять для топора, нужно подготовить следующий перечень:

сухую доску или чурку;
ножовка;
топор;
рашпиль;
карандаш;
стамеска;
молоток.

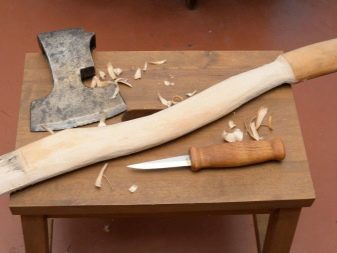

Пошаговый процесс

Рукоять изготавливают следующим образом:

Рисунок с шаблона переносят на деревянную заготовку.
Обтесывают древесину вдоль волокон топором.
Верхнюю часть топорища делают несколько шире, чем основную.
Для более точного вырезания рукояти на заготовке делают небольшие надрезы поперек при помощи ножовки. После этого древесину будет убирать гораздо проще.
Углы делают при помощи стамески, а после изготовления топорища его шлифуют наждачной бумагой.

Подробно об изготовлении рукояти топора можно узнать из видео.

Отделка и пропитка топорища

Финишная отделка рукояти выполняется при помощи мелкой наждачки. Дерево подвергают шлифовке, удаляя мелкие неровности и доводя поверхность до идеально гладкой. Некоторые мастера вместо наждачной бумаги используют стекло. Чтобы придать топорищу эксклюзивность, его можно украсить резьбой или другим декором.

Поскольку рукоять изготавливается из дерева, как и любое другое изделие, она подвержена гниению. Чаще всего проблемы возникают при неправильных условиях хранения инструмента. Поэтому после изготовления ее следует защитить от негативного воздействия внешней среды.

Оптимальным вариантом является пропитка рукояти олифой либо льняным маслом. Вещество наносят на дерево и оставляют для высыхания. Процедуру повторяют до того момента, пока масло перестанет впитываться. Следует учитывать, что для продления срока службы топорища, подобную обработку нужно периодически повторять.

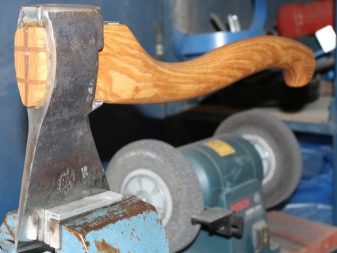

Как насадить топор на топорище

Процедура сборки топора может показаться простой, но это только на первый взгляд. Чтобы правильно ее совершить, нужно знать некоторые нюансы, которые не рекомендуется упускать из виду. Поэтому необходимо следовать определенной инструкции.

Подготовка топорища

После покупки или изготовления топорища, требуется его подгонка к отверстию топора. Рукоять под проушину обтесывают острым ножом, добиваясь прямой или эллипсоидной формы. После этого на верхней части рукояти делают надрезы в виде продольных пазов.

Изготовление клиньев

Надежность насадки инструмента во многом определяется качеством расклинивания. Материалом для клиньев является дерево или металл. Эти элементы можно купить либо изготовить самостоятельно. Профессиональные плотники придерживаются мнения, что лучшим клином считается тот, который был изготовлен из высушенной березы. Металлический элемент изготавливают из куска совковой лопаты.

Забивка клиньев

После приготовления топорища и клиньев, можно приступать к расклиниванию. Сначала забивают продольные элементы, наносят легкие удары молотком или обухом другого топора. Сильно бить не нужно, поскольку древесина может деформироваться. Затем забивают поперечные клинья. Выступающие части срезают аккуратно ножовкой и убеждаются в надежности насадки топора. Процедуру можно считать успешной, если рукоять извлечь из топора не получается, а пространство пазов полностью заполнено клиньями.

Бывает так, что полностью избавиться от просветов не удается. В этом случае можно использовать обычную марлю, пропитанную эпоксидкой. Для этого верхнюю часть топорища до насаживания топора обматывают пропитанной марлей. Эпоксидная смола позволяет устранить любой просвет либо трещину, образуя тем самым надежную фиксацию топорища.

Советы по заточке и эксплуатации топора

Особое внимание уделяют заточке плотницких топоров. Нормальным явлением считается, если таким инструментом можно заточить карандаш. Перед заострением топора нужно убедиться в твердости металла. Если она окажется недостаточной, материал нужно будет закалить, для чего обращаются к специалисту.

Если топор планируется использовать с сырым деревом, угол заточки следует делать 20°, для сухой древесины – 25-30°.

Заточка на точиле выполняется следующим образом:

Топор держат так, чтобы была возможность направлять лезвие навстречу вращения диска. Обух нужно располагать под углом 45°.
Инструмент не спеша перемещают вдоль круга. Происходит шлифовка фаски и заострение угла заточки.
Финишную заточку осуществляют вручную, используя специальный брусок с мелкой зернистостью.

Чтобы топор прослужил как можно дольше, следует прислушаться к советам профессионалов:

Избегать рубки изделий из металла.
Перед обработкой древесины проверять ее на наличие посторонних твердых предметов.
Не пользоваться топором в качестве иных инструментов (тяпка, рычаг, лопата и т. д.).
Не бросать его на твердую поверхность.
Избегать хранения под открытым небом.

Соблюдая эти нехитрые рекомендации, топор и его рукоять прослужат длительное время, не создавая никаких проблем своему хозяину.

Разобравшись, как правильно сделать топорище своими руками, и ознакомившись с фото-примерами, чертежами, методами изготовления и пошаговой инструкцией, сделать рукоять для топора будет гораздо проще и понятнее. Правильный выбор материалов и соблюдение последовательных действий позволят избежать неприятностей при пользовании инструментом в будущем.

Автор: Vladimir

labuda.blog
