Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками | Лучшие самоделки

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Чтобы сделать комнатную ТВ-антенну нам понадобится:

  • Телевизионный кабель 75 Ом;
  • Антенный штекер;
  • Белый скотч или изолента;
  • Нож.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Шаг 1

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Затем скручиваем оплётку вместе с центральной жилой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 2

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 3

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Шаг 4

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

Шаг 5

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

bestdiy.ru

3 самых популярных самодельных антенны из кабеля для цифрового телевидения

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо


Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.


Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52


То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Первая антенна своими руками: штыревая


Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.
Берем кусок кабеля, защищаем его конец под штекер.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Одеваем и завинчиваем штекер.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Снимаем изоляцию с куска.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

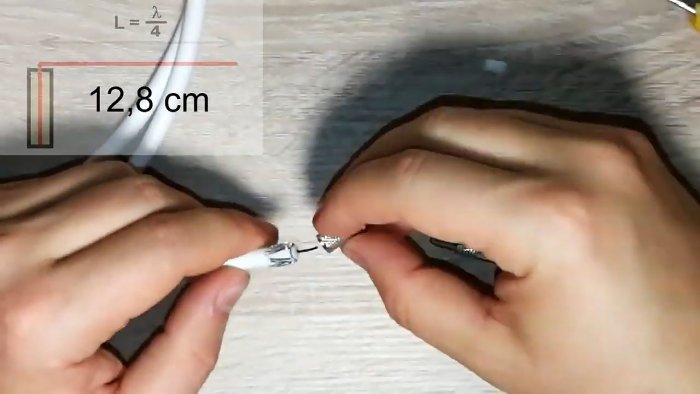

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

Второй вариант антенны для DVB-T/T2: Петличная


Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

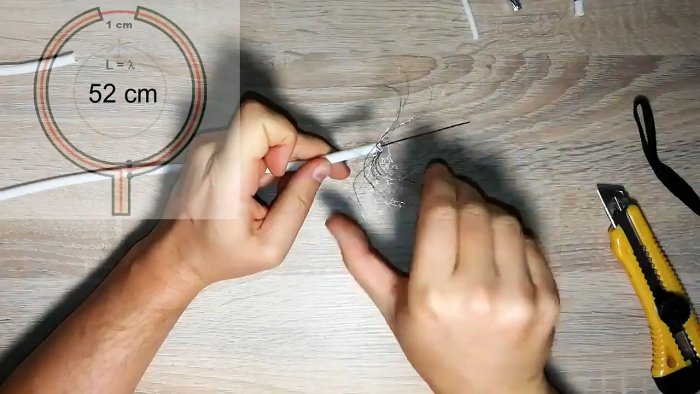

Соединяем-скручиваем экранированный слой с жилой.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Замыкаем оголенный конец на этот разрез закручивая на него жилу.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

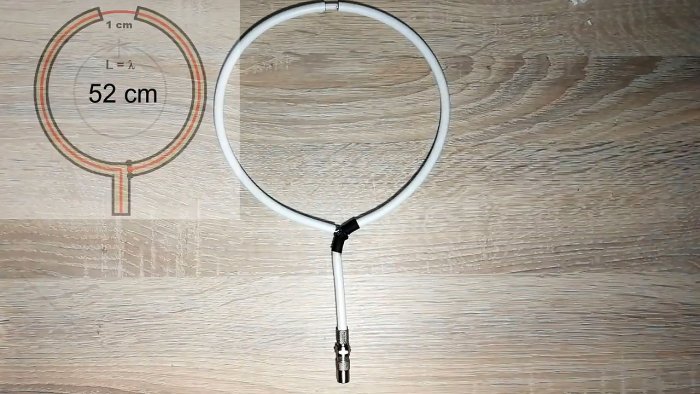

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Третья антенна по типу второй: петличная


Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать
А соединение идет только центральной жилой без экрана.
3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

Какую же антенну выбрать для цифрового телевидения?

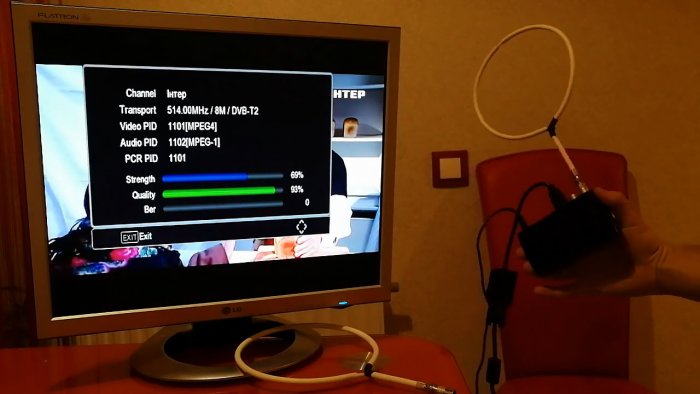

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.
3 самых популярных антенны из кабеля для цифрового ТВ Какую выбрать

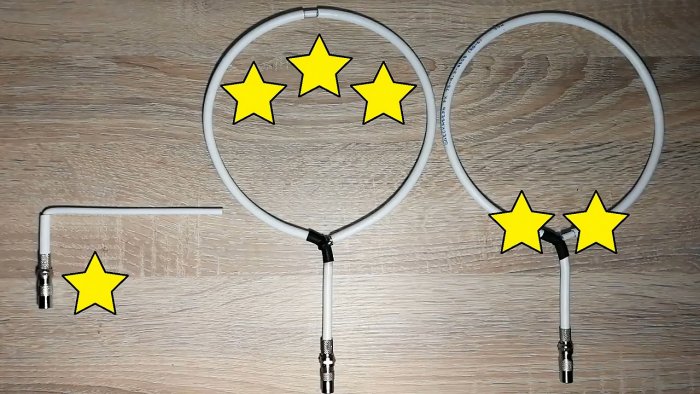

В итоге вот как расположились звезды:
3 самых популярных антенны из кабеля для цифрового ТВ Какую выбрать
Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Смотрите видео


sdelaysam-svoimirukami.ru

Как сделать антенну для цифрового телевидения своими руками

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Технологии
    • Тест скорости

ichip.ru

Пассивная антенна для цифрового тв своими руками

Здравствуйте,
Сегодня, своими руками – очень простая пассивная ненаправленная антенна с прекрасными характеристиками для цифрового эфирного телевидения.

Взяв за основу понравившуюся мне антенну из телевизионного кабеля, описанную в многочисленных видеопубликациях на «YouTube» (первоисточник не нашёл)

Решил изготовить её в более удобоваримой и универсальной форме

Что придаёт ей большую жёсткость, а так же позволяет применять телевизионный кабель снижения более тонкий и мягкий типа РК 75-3, и при необходимости (зависит от длины и толщины кабеля снижения) на выходе антенны можно устанавливать проходной усилитель с помощью стандартных телевизионных F — разъёмов, запитывая его от цифровой приставки или через инжектор питания, если подключение будет выполнено к телевизору со встроенным DVB T-2 тюнером.

Материал и комплектующие для изготовления антенны:


Кабель коаксиальный (антенный) типа RG-6 наружным диаметром около 7 мм — 1 шт.


F — разъём RG-6 для коаксиального кабеля наружного диаметра около 7 мм — 2 шт.

F — разъём RG-58 для коаксиального кабеля снижения наружного диаметра около 5 мм — 2 шт. (1 шт., если телевизионный штекер будет не на F-разъёме)

Тройник телевизионный под F — разъём — 1 шт.

Кабель коаксиальный (антенный) типа РК 75-3 (любой удобный, не толстый, мягкий, с применением усилителя можно и 50-тиомный, а также ещё более тонкий).

Штекер антенный телевизионный (любой).

Изолента шириной 20 мм.

Изготовление антенны:


От коаксиального (антенного) кабеля отрезать кусок длиной 500 мм.


На обоих концах приготовленного обрезка коаксиального кабеля аккуратно, не нарушая оплётки, срезать наружную изоляцию, на расстояние 10 — 15 мм от края.


Оголённую оплётку завернуть на наружную часть кабеля.


Отступя 1 — 2 мм от края завёрнутой оплётки аккуратно срезать изоляцию центральной жилы.


На одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем самым замкнув их между собой.

Накрутить на концы кабеля F-разъёмы RG-6.



По середине кабеля разметить


Аккуратно срезать наружную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы.

Освободившееся пространство заполнить изолентой (место срезанной изоляции и оплётки), это необходимо сделать для исключения перелома в дальнейшем при изгибании кабеля.


Концы кабеля с F-разъёмами закрепить на телевизионном тройнике.

Пассивная не направленная антенна для приёма цифровых каналов готова.

К выходу антенны через F-разъём можно подсоединить кабель снижения с телевизионным штекером на противоположном конце.

Или при необходимости установить проходной усилитель, типа изображённого на фото.

Усилитель нужен лишь в случае большой длины кабеля снижения, а также при использовании очень тонкого телевизионного кабеля.

P.S.
Поэкспериментировав с этой антенной в различных условиях приёма, убедился, что при такой простой конструкции она обладает отличными характеристиками и работает (при небольшой длине кабеля снижения (3 — 4 метра)) не хуже активной не направленной, например такой, как представленный в публикации ранее на страницах сайта «У Самоделкина» и на моём канале в «YouTube» и ей подобными.


На этом всё.
Удачи!


Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Антенна для цифрового ТВ своими руками: можно ли сделать и как

По мере развития телевидения сменилась целая эпоха. Весь мир перешёл с аналогового телевидения на цифровое. Это потребовало замены оборудования, в том числе телевизионных антенн. Разберёмся, можно ли сделать антенну для цифрового телевидения своими руками.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

Карта покрытия цифрового ТВКарта покрытия цифрового ТВ

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;HD-изображение на телевизореHD-изображение на телевизоре

    Качество HD-изображения значительно выше обычного

  • базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Антенна из коаксиального кабеля

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

  1. Зачистите кабель с одной стороны и закрепите на нём штекер для подключения к телевизору. Действуйте аккуратно, чтобы случайно не повредить провод внутри кабеля.
  2. Отступите пару сантиметров от разъёма и обозначьте эту границу простым карандашом. Именно от этого места необходимо будет замерять длину, которую вы рассчитали по формуле.
  3. При помощи любого подходящего инструмента отрежьте лишнюю часть материала.
  4. В том месте, где ранее оставили отметку, сделайте надрез и зачистите кабель. Вы должны убрать с него защитный слой, фольгу и оплётку. Не устраняйте слой изоляции.
  5. Загните зачищенную сторону на девяносто градусов.Антенна из коаксиального кабеляАнтенна из коаксиального кабеля

    Можно изготовить антенну из обычного телевизионного кабеля

  6. Переходите к настройке телевизора. Запустите автоматический поиск цифровых каналов и дождитесь результата. Антенна должна улавливать сигнал и обеспечивать стабильную и гладкую картинку.
Антенна из жестяных банок

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

  • телевизионный кабель, как и в предыдущей инструкции, — он будет служить основой для антенны;
  • вешалка — она поможет усилить сигнал;
  • пара жестяных банок;
  • паяльник — он будет необходим для сбора всей конструкции;
  • изолента (или скотч), а также два самореза — понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

  1. Обрежьте и зачистите кабель способом, аналогичным тому, что указан в предыдущей инструкции. Уберите фольгу и часть защитного слоя, кроме изоляции. Закрепите на зачищенной стороне штекер для подключения антенны.
  2. Возьмите банки, например, из-под газировки, и протяните сердцевину кабеля через кольца в них. Если колец нет, то для закрепления банок стоит использовать саморезы (провода наматываются на них). Тут же для обработки поверхности пригодится и паяльник.
  3. Закрепите банки на вешалке при помощи скотча. Между банками должно быть расстояние в 75 миллиметров, а расположены они должны быть на одной линии.Антенна из жестяных банокАнтенна из жестяных банок

    Расстояние между банками должно равняться 75 миллиметрам

  4. Выполните подключение антенны и установите её в место наилучшего приёма.

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

  1. Подготовьте кабель таким же образом, как и в прошлой инструкции.
  2. Установите банки друг на друга. Таким образом банки будут использоваться для приёма сигнала. Закрепите кабель внутри них.Антенна из пивных банокАнтенна из пивных банок

    Можно сделать примитивную антенну, используя банки в качестве основы

  3. Зафиксируйте банки при помощи скотча и установите антенну снаружи дома.

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

Зигзагообразная антенна Харченко

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
  2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.Зигзагообразная антенна ХарченкоЗигзагообразная антенна Харченко

    Промежуток между частями антенны должен составлять два сантиметра

  3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
  4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.Схема антенны ХарченкоСхема антенны Харченко

    Позади антенны вы можете установить отражатель

  5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

С обратной стороны можно установить отражатель, например, параболическую тарелку из выгнутой консервной банки. Это позволит сделать сигнал более чистым и ликвидировать помехи.

Видео: изготовление антенны Харченко своими руками
Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

Проверка самодельной ТВ-антенны

Проверить самодельную антенну можно только после окончания её сборки. Цифровые каналы телевизор будет искать автоматически, так что от вас требуется лишь правильно установить антенну. Делается это следующим образом:

  1. Выберите подходящее место для проверки. Антенна должна быть направлена в сторону ближайшего ретранслятора сигнала. Установите антенну в подходящем месте.
  2. Включите телевизор и запустите поиск каналов. Откройте один из найденных.
  3. Поворачивайте самодельную антенну, пока сигнал не станет максимально стабильным. Изображение должно перестать рябить или прерываться.
  4. Если нет возможности поймать прямой сигнал, пытайтесь ориентироваться на отражённый, повернув антенну в противоположную ретранслятору сторону.
  5. Если сигнал так и не стал чётким, остаётся лишь корректировать конструкцию и предпринимать новую попытку.

Если вы установите антенну на мачту, качество сигнала улучшится. Но при этом вам нужно обязательно позаботиться о молниеотводе.

Отзывы о самодельных антеннах для цифрового ТВ

Специалисты относятся скептически к самодельным телевизионным антеннам. Они считают, что такие устройства в плане конструкции соответствуют симметричному полуволновому вибратору, сделанному непрофессионально. При этом не самодельные антенны чаще всего эффективнее самодельных. При применении самодельной антенны дома результат и вовсе не превосходит использование обычного изогнутого куска проволоки.

Тем не менее даже скептически настроенные специалисты не могут отрицать наличие некоторого результата. К тому же большинство пользователей сети остаются довольны работой своих антенн.

Видео: мнение об эффективности самодельной антенны

Изготовление цифровой антенны самостоятельно — достойный вызов. При помощи инструкций в этой статье вы сможете собрать цифровую антенну и получить доступ к современному стандарту телевидения.

tvoi-setevichok.ru

простой комнатный вариант своими руками за 5 минут

Готовая антенна из кабеляГотовая антенна из кабеляДля приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

  • Небольшое расстояние до телевышки.
    В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
  • Отсутствие физических преград.
    На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
  • Наличие самого сигнала.
    Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

  1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
  2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
  3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Подходит ли антенна из кабеляПодходит ли антенна из кабеля

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

  • кусок коаксиального кабеля длиной 2,5–3 м;
  • нож;
  • маркер для разметки;
  • линейку;
  • штекер для подключения готовой антенны к телевизору или приставке;
  • 5 минут свободного времени.
Схема надрезовСхема надрезов

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

  1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
  2. Оплетка и фольга отгибаются в сторону. Антенна из кабеля - шаг 1Антенна из кабеля - шаг 1
  3. Срезается внутренняя изоляция, зачищается центральная жила.Антенна из кабеля - шаг 2Антенна из кабеля - шаг 2
  4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.Антенна из кабеля - шаг 3Антенна из кабеля - шаг 3
  5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
  6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.Антенна из кабеля - шаг 4Антенна из кабеля - шаг 4
  7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
  8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.Антенна из кабеля - шаг 5Антенна из кабеля - шаг 5
  9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).Антенна из кабеля - шаг 6Антенна из кабеля - шаг 6
  10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
  11. На свободный конец кабеля надевается RF-штекер (папа).Установка антенного штекераУстановка антенного штекера

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Антенна из кабеля - шаг 7Антенна из кабеля - шаг 7

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Антенна из кабеля - шаг 8Антенна из кабеля - шаг 8

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

prodigtv.ru

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Антенна Харченко

Наступила эра цифровых сигналов. Все трансляционные телекомпании стали работать в новом формате. Аналоговые телевизоры доживают свой век. Они еще находятся в рабочем состоянии и имеются практически в каждой семье.

Чтобы старые модели успешно доработали свой ресурс, а люди могли их использовать при просмотре цифрового вещания, достаточно подключить приставку DVB-T к телеприемнику и улавливать сигналы ТВ волны специальной антенной.

Любой домашний мастер способен не покупать антенну в магазине, а сделать её своими руками из подручных средств для просмотра телепрограмм цифрового ТВ дома или на даче. Две наиболее доступные конструкции описаны в этой статье.


Содержание статьи

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни к антенне телевизора электромагнитной волной синусоидальной формы с высокой частотой, измеряемой в мегагерцах.

Принцип действия антенны

При прохождении электромагнитной волны через поверхность принимающих лучей антенны в ней наводится напряжение V. Каждая полуволна синусоиды формирует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутому приемному контуру входного сигнала с сопротивлением R в последнем протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевизора, выдается на экран и динамики в качестве изображения и звука.

Приставка к ТВ DVB-T

Для аналоговых моделей ТВ приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, осуществляющая декодирование цифровой информации электромагнитной волны в обычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ сигнала

В телевизионном вещании государственными стандартами принято электромагнитные волны излучать всего в двух плоскостях:

  1. вертикали;
  2. горизонтали.

Вертикальная и горизонтальная поляризация ТВ сигнала

Таким способом передатчики направляют излучающие сигналы.

А пользователям необходимо просто поворачивать приемную антенну в нужной плоскости для максимального снятия потенциала мощности.

Требования к антенне цифрового пакетного телевидения

ТВ передатчики распространяют свои сигналы-волны на небольшие расстояния, ограниченные зоной прямой видимости с верхней точки излучателя телебашни. Их дальность редко превышает 60 км.

Для таких дистанций достаточно обеспечивать мощность излучаемого ТВ сигнала небольшой величины. Но, напряженность электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на приемном конце.

На антенне наводится разность потенциалов небольшой величины, измеряемая в долях вольта. Она создает токи с маленькими амплитудами. Это накладывает высокие технические требования к монтажу и качеству изготовления всех деталей устройств цифрового приема.

Конструкция антенны должна быть:

  • изготовлена аккуратно, с хорошей степенью точности, исключающей потери электрической мощности сигнала;
  • направлена строго по оси электромагнитной волны, идущей от передающего центра;
  • сориентирована по виду поляризации;
  • защищена от посторонних сигналов-помех этой же частоты, идущих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобные устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из поясняющего первого рисунка, является длина электромагнитной волны излучения. Под нее создаются симметричные плечи вибраторов различной формы, определяются общие габариты антенны.

Длину волны λ в сантиметрах можно легко вычислить по формуле упрощенного вида: λ=300/F. Достаточно только найти частоту принимаемого сигнала F в мегагерцах.

Воспользуемся для этого поиском ГУГЛ и запросим у него перечень районных пунктов ТВ связи для нашей местности.

В качестве примера показан фрагмент таблицы данных по Витебской области с выделением красным прямоугольником передающего центра в Ушачи.

Перечень районных пунктов телевизионной связи для трансляции цифровых пакетов

Частота его волны 626 мегагерц, а вид поляризации — горизонтальная. Этих данных вполне достаточно.

Выполняем расчет: 300/626=0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим ее пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение напряженность достигает на середине этого участка — 12 см. Его еще называют амплитудой. Под этот размер и делается штыревая антенна. Ее обычно выражают формулой λ/4, где λ — длина электромагнитной волны.


Самая простая ТВ антенна для цифрового телевидения

Для нее потребуется отрезок коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения антенны. Мне удалось найти в старом запасе готовый двухметровый кусок.

Подготовка коаксиального кабеля 75 Ом

Со свободного конца обычным ножом срезаю внешнюю оболочку. Длину беру с маленьким запасом: при наладке всегда проще откусить небольшой отрезок.

Снятие внешней оболочки с кабеля РК

Затем снимаю экранирующий слой с этого участка кабеля.

Снятие экранирующего слоя с кабеля РК

Далее оголяю внутреннюю жилу, снимаю с нее изоляцию.

Снятие оболочки с жилы кабеля РК

Работа закончена. Осталось вставить гнездо штекера в разъем на приставке ТВ сигнала и направить оголенную проволоку внутренней жилы поперек приходящей электромагнитной волны с учетом горизонтальной поляризации.

Подключение антенны к приставке

Антенну следует расположить прямо на подоконнике или закрепить на стекле, например, кусочком скотча либо подвязать к креплению жалюзи. Отраженные сигналы и помехи можно экранировать полоской фольги, расположенной на небольшом удалении от центральной жилы.

Подобная конструкция делается буквально за десяток минут и не требует особых материальных затрат. Стоит ее испытать. Но, работать она способна в зоне уверенного приема сигнала. У меня здание экранирует гора и многоэтажный дом. Передающая телебашня расположена на удалении 25 км. В этих условиях цифровая электромагнитная волна отражается многократно, принимается плохо. Пришлось искать другое техническое решение.

А для вас по теме этой конструкции предлагаю посмотреть видеоролик владельца Едокоff «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового телевещания различного диапазона частот волны у меня раньше хорошо работала конструкция зигзагообразной широкополосной антенны, которая не требуют сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового приема. Вибраторы изготовил из плоской медной шинки, но, вполне можно обойтись и круглой проволокой. Так будет проще изгибать и выравнивать концы.

Антенна конструкции Харченко

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся поиском всезнающего Google. Пишем в командной строке: «Расчет антенны Харченко» и жмем Enter.

Поиск данных расчета в Гугл

Выбираем любой понравившийся сайт и выполняем онлайн расчет. Я зашел в первый открывшийся. Вот что он мне рассчитал.

Результаты расчета размеров антенны

Все его данные я представил картинкой с обозначением наименования размеров антенны Харченко.

Размеры антенны Харченко

Изготовление деталей конструкции антенны

Взял представленную информацию за основу, но не стал точно выдерживать все габариты. Знаю из предыдущей практики, что антенна хорошо работает в широкополосном диапазоне волны. Поэтому размеры деталей просто чуть завысил. Полуволна каждой гармоники синусоиды электромагнитного ТВ сигнала уложится в плечо каждого вибратора и будет им принята.

На основе выбранных данных сделал заготовки для антенны.

Заготовки для антенны Харченко

Особенности конструкции вибратора

Соединение концов шинки для «восьмерки» создано в центре на этапе изгибов. Спаял их паяльником.

Соединение концов антенны пайкой

Он у меня создан по принципу «Момент», сделан своими руками из старых трансформаторов, работает два десятка лет. Паял им даже медную проволоку 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не пережигая их.

Планирую в ближайшем времени описать его конструкцию отдельной статьей на сайте для тех, кто желает также изготовить своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение кабеля антенны к вибратору

Медную жилу и оплетку просто припаял к металлу восьмерки с разных сторон по ее центру.

Подключение кабеля к антенне

Кабель привязал к медной шинке, выгнув его петлей по форме полуквадрата вибратора. Этим способом выполняется согласование сопротивлений кабеля и антенны.

Конструкция экранирующей решетки

Вообще-то антенна Харченко часто нормально работает без экранирования сигналов, но, я решил показать его изготовление. Для основы взял деревянный брусок. Не стал красить и пропитывать лаком: конструкция будет эксплуатироваться в помещении.

В задней стороне бруска электрической дрелью просверлил отверстия для крепления проволок экрана и вставил, а затем заклинил их.

Высверливание отверстий

Получился экран для антенны Харченко. В принципе его можно сделать и другой конструкции: выпилить из куска лобовой брони танка или вырезать из пищевой фольги — работать будет примерно одинаково.

Экран для антенны

С обратной стороны планки закрепил конструкцию вибратора с кабелем.

Антенна в сборе

Антенна готова. Осталось установить ее на окно для работы в вертикальной поляризации.

Установка антенны вертикальной поляризации

Заключительный совет по эксплуатации антенны

Когда телевизионный приемник находится на большом удалении от передающего генератора, то мощность его сигнала понемногу ослабевает. Ее можно увеличить специальными электронными устройствами — усилителями.

Только надо четко видеть разницу между принимаемыми антенной сигналами, которые могут быть:

  1. просто ослабленными;
  2. содержать высокочастотные помехи, искажающие форму цифровой синусоиды до фигуры какой-то «каряболы».

В обоих случаях усилитель выполнит свою роль и поднимет мощность. Причем ослабленный сигнал телевизор будет четко воспринимать и показывать, а с усиленной «каряболой» возникнут проблемы воспроизведения.

Устранять подобные помехи волны призваны:

  • в/ч фильтры;
  • экраны.

Их необходимо измерять осциллографом, а способы применения различных конструкций анализировать в каждом конкретном случае индивидуально. Антенна здесь не виновата.

В заключении статьи рекомендую для закрепления материала посмотреть видеоролик Евгения Баскаль «Наружная антенна усиления волны 3G сигнала».

Задавайте вопросы по прочитанным материалам об антенне любой конструкции. Сейчас у вас самое удобное время поделиться статьей с друзьями через кнопки соц сетей.

Полезные товары

housediz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
