Модернизация идеи теплых полов своими руками

Я хочу рассказать об одной технической самоделке, которая, быть может, будет интересна многим домовладельцам.

Ее автором является мой сосед по даче, и я отправляю эту информацию с его согласия. И так как я был у него на «подхвате» при монтаже, то надеюсь, что правильно донесу суть изобретения.

Мой сосед построил своими руками добротный гараж. Он неплохо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

А так как дома у него имеется подогреваемый электричеством теплый пол, то такую же систему он решил использовать и для отопления гаража, но в очень модернизированном виде.

Известно, что бывает два типа теплых полов — электрические и водяные. Сосед объединил обе эти версии и создал свою, оригинальную схему, так как отапливать одним электричеством гараж весьма накладно.

Читайте также: Как укладывать паркет на теплый пол (пол с подогревом)

Конструкция самодельного теплого пола

Итак, система соседского теплого пола состоит из двух частей: нагревательной и распределяющей тепло.

Первая сделана с использованием электричества, а вторая напоминает водяной пол. С нее и начнем рассказ.

По всей площади гаража на пол мы уложили в виде петель металлопластиковую трубу. Причем по обе стороны от смотровой ямы сделали два контура, не зависящих друг от друга.

Трубу отделили от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-трудированного пенополистирола. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не пойдет в грунт (ему преградит путь пенополистирол), а будет полностью распределяться по полу, который в свою очередь отдаст тепло всему гаражу.

Для подготовки теплой воды сосед приспособил всем известные ТЭНы (на фото — темный вертикальный цилиндр).

Теплоносителем в этой системе является вода. Ее постоянный подпор обеспечивает гидроаккумулятор (красный бак). Чтобы обеспечить циркуляцию воды в системе, предусмотрен насос. У соседа был старенький насос, так он туда его и приспособил, поставив для подачи охлажденной, отработанной воды в блок ТЭНов.

Уже две зимы функционирует эта система, и у соседа никаких замечаний к своему изобретению нет.

Читайте также: Плитка и теплый пол в ванной комнате своими руками – пошаговая инструкция и фото

Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилище приобретает все большую популярность. Сегодня на практике используется несколько систем обогрева. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. При этом отличие этих систем от других состоит в том, что они являются низкотемпературными нагревателями, равномерно распределяющими тепло по всей поверхности покрытия, прогревая его до 30°С.

Конструкция домашнего обогрева представляет собой многослойный пирог. В первый слой заливают основание из бетона, далее производят укладку гидроизоляции и теплоизоляции. Поверх теплоизоляционного слоя монтируют цементную или бетонную стяжку, которая включает в себя нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых довольно высока. Однако достоинством такой системы является небольшой расход энергии во время эксплуатации, которая не потребует больших финансовых затрат. В загородном доме, где площадь отопления большая, водяные полы будут более выгодными. Но нельзя забывать и о том, что в случае каких-либо протечек в трубах, их место довольно трудно обнаружить.

На практике часто возникает вопрос: какой вид обогрева лучше? Несомненно, предпочтение чаще отдают системам обогрева с электрическим кабелем. Они уже по всему миру зарекомендовали себя как практичные и безопасные системы отопления. Кроме того, они удобны и просты в монтаже и не требуют особого ухода. Электрические полы могут быть проложены в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом существует возможность организовать подогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, ощущается постоянное тепло и комфорт даже при снижении комнатной температуры. Никогда не возникнут сквозняки и воздушные вихри с микрочастицами пыли. Прежде всего, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена аппаратурой терморегуляции (термодатчики и терморегуляторы). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в комнате на разной высоте. Так. на уровне головы температура держится в диапазоне 18-24°С, на уровне пола — 24-27°С. Подобное разумное отопление (обогрев) с вертикальным распределением тепла дает возможность снизить расход электричества.

Теплый пол – мнение профессионалов

Система теплый пол для начинающих монтажников

Напольные системы обогрева завоевывают все большую популярность, ведь помогают повысить тепловой комфорт в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально у вас под ногами. В отличие от конвекторов, в которых греется проходящий сквозь металлические трубки воздух, здесь благодаря инфракрасному излучению, испускаемому теплой поверхностью, нагреваются прежде всего окружающие предметы, в том числе наши тела.

Максимум комфорта

У нагретого и испускающего лучистое тепло пола есть большие преимущества перед его менее габаритными собратьями – радиаторами отопления. Они состоят: а) в самом правильном распределении тепла по высоте: от пола к потолку; б) в отсутствии сквозняков.

При использовании радиаторного отопления происходит снижение относительной влажности воздуха, приходится постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и находящиеся в нем люди чувствуют себя очень уютно.

Больше тепла!

Отдавать всю функцию отопления в доме только «теплым полам» экономически нецелесообразно. Ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. По нормативам – макс, температура пола 32 гр. При такой температуре пола выделяемого с поверхности тепла может не хватить для отопления: потери тепла окажутся больше. Придется всерьез озаботиться утеплением дома. Зато с помощью «теплых полов» можно решить задачу дополнительного отопления для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления, «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни в ходе эксплуатации.

Я водяной, я водяной!

Определившись со схемой размещения «теплых полов», нужно решить следующий вопрос: каким им быть – водяным или электрическим?

Водяной «теплый пол» — это по сути элемент единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, уложенным в бетонную стяжку или непосредственно на теплоизолированный черновой пол под напольным покрытием, и нагревает поверхность пола.

Естественно, требуется независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. Для этого устанавливается узел смешивания теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, замоноличенные в стяжке, хорошо защищены от механических повреждений. Но при скрытом монтаже трудно бороться с протечками – обнаружить их сложно, а для доступа к поврежденной трубе придется вскрывать пол, ломать стяжку. Поэтому лучше на этапе монтажа предусмотреть все меры, позволяющие исключить повреждения. Важно выбирать качественные трубы и фитинги. В водяных «теплых полах» используются, как правило, гибкие трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы. При заливке бетона нужно поддерживать в трубах давление. И обязательно провести гидроиспытания перед заливкой стяжки.

Способы укладки теплых полов

Самый простой и быстрый способ укладки водяного «теплого пола» — одиночным змеевиком. Обычно используется, если надо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одиночного змеевика, отличающаяся тем, что подающие и обратные трубы идут параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температур на малых участках. Самый лучший способ – спиралью. Он самый сложный для укладки, требует больше времени, но у него самое ровное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Ведь природный газ – самое распространенное топливо в системах отопления – гораздо дешевле электроэнергии (в пересчете на единицу выработанного тепла). Иное дело – регионы, где нет газификации.

Там остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

Стержневой ИК-пол

Интересное решение – саморегулирующийся карбоновый мат. Нагревающими элементами в нем служат карбоновые стержни, подключенные параллельно к токопроводящей шине, а за выделение тепла отвечает композиционный материал, содержащий мелкодисперсный графит. При нагревании происходит расширение материала, расстояния между зернами графита увеличиваются, и электрическое сопротивление возрастает.

Соответственно, падает выделяемая тепловая мощность. Мат можно отрезать от рулона прямо на месте, сколько требуется при монтаже. У входной двери и под окнами выделяемая мощность – максимальная, а под мебелью и ковром – минимальная. Как и саморегулирующийся кабель, карбоновый мат не может перегреться и перегореть.

Пленочный ИК-пол

Нагревательным элементом пленочной инфракрасной системы служит тонкая полимерная пленка, поверхность которой испускает ИК-лучи. Между двумя слоями полиэстера запаяны сегменты из токопроводящего наполнителя (графита, карбона), к которым через проводники подается электрический ток. Пленка дает возможность устанавливать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленку просто расстилают под напольным покрытием. В связи с этим пленочные полы могут быть установлены даже во время косметического ремонта всего за пару часов.

Регулируем температуру

Терморегулятор – устройство для управления функциями системы отопления. Когда температура достигает заданных показателей, система отопления отключается, а в случае остывания она вновь начинает свою работу. Терморегуляторы обычно устанавливают на стену, их количество и мощность определяют площадью «теплого пола». Терморегуляторы бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и сравнительно невысокой стоимостью, но чаще их устанавливают в промышленных помеще-нях. Вторые – высокоточные, более удобны в использовании, оснащены ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие задавать необходимую температуру в определенные дни и время.

Кабельный пол

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, замурованный зигзагообразно в бетонную стяжку, расположенную под напольным покрытием. Кабель укладывают на теплоизоляцию, покрытую фольгой, чтобы тепло шло по преимуществу вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель обязательно снабжается двухслойной изоляцией, защитным экраном, поглощающим основную часть электромагнитного излучения, и герметичными соединительными муфтами.

Выбираем кабель

Резистивный кабель бывает одножильный и двужильный. Двужильный излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

В европейских стандартах прописано, что в помещениях, где находятся люди, необходимо использовать только двужильный кабель. Тепловыделяющий элемент саморегулирующегося кабеля – полимерная матрица, впрессованная между параллельными проводниками.

Саморегулирующийся кабель можно нарезать на куски любой длины. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную и даже пересекаться – кабель не перегреется.

Укладка по правилам

Электрический кабель укладывают под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывают исходя из требуемой мощности.

Еще проще укладывать тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают по слою теплоизоляции и заливают цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см В продаже есть также сверхтонкие нагревательные маты на эластичной растягивающейся основе. Укладывают их в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau своими руками – мастер класс

По периметру помещения крепят отстенную изоляцию – самоклеящуюся ленту из вспененного полиэтилена.

На всю поверхность пола укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Отгибают защитную пленку (фартук самоклеящейся ленты) и накрывают ею изоляционные маты.

Конец греющей трубы Rautherm присоединяют к коллектору. После укладки греющего контура трубу снова подводят к коллектору.

Систему заполняют водой.

Производят гидравлическую балансировку. Трубопроводы проверяют на герметичность.

Во время заливки цементной или гипсовой стяжки система твердения стяжки проводят тепловое испытание.

Стержневой пол UNIMAT своими руками

1. Очистите пол. Уложите тепло-отражающий материал. Подготовьте в полу место для датчика температуры пола.

2. Разложите маты Unimat Rail равномерно по площади пола и соедините полосы друг с другом.

3. Зафиксируйте маты на поверхности пола скотчем. Присоедините провода нагревательного мата к терморегулятору.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и соедините датчик с терморегулятором.

5. Подключите терморегулятор к электрической сети. Включите мат, проверьте его работоспособность и надежность соединений.

6.Равномерно нанесите цементную стяжку или плиточный клей. Включайте обогрев только после полного затвердения стяжки!

Пленочный пол CALEO

Уложите на поверхность пола теплоотражающий материал.

Разложите листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите терморегулятор.

Уложите монтажные 1 провода и определите места для снятия изоляции. Соедините термопленку с проводом. Изолируйте места подключения.

Подключите соединительные провода к терморегулятору.

Установите и подключите датчик пола к терморегулятору. Протестируйте систему обогрева.

Уложите поверх «теплого пола» полиэтиленовую защитную пленку, а затем – финишное напольное покрытие.

Тёплый пол или тепло под ногами – о различиях в конструкции

Систему «теплый пол» используют, как правило, в качестве дополнительного контура отопления, больше для комфорта, чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить ее в основной источник тепла, ведь «теплый пол» – это по сути уложенный плашмя большой радиатор. Причем расположен он оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» благодаря инфракрасному излучению, испускаемому его поверхностью, нагревает, в первую очередь, не воздух, а предметы, которые находятся в комнате, в том числе – наши бренные тела. А уж от них постепенно нагревается и воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается проходящий через горячие металлические трубки воздух.

Весь пол – большой радиатор

У нагретого до температуры порядка 30-32 °С пола есть несколько существенных преимуществ перед его металлическими собратьями, имеющими более скромные размеры, – радиаторами отопления, которые располагаются, как правило, по периметру комнат.

Во-первых, нет столь значительных перепадов температуры, а значит, нет и сквозняков. Во-вторых, теплый воздух поднимается от самого пола к потолку, так что возле пола не образуется прослойка холодного воздуха, и ноги, что немаловажно, всегда пребывают в тепле. В совокупности все это называется тепловым комфортом, и «теплый пол» в этом деле специалист!

НАША СПРАВКА
Как бы ни был прост монтаж кабельного «теплого пола», еще проще укладываются готовые тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх теплоизоляции, накрытой фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка не только служит основанием для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей подогреваемой площади пола.

Что же мешает сделать «теплый пол» основной системой отопления в доме, вовсе отказавшись от радиаторов и конвекторов? Отчего выходит наоборот: радиаторы главенствуют, а «теплый пол» лишь помогает? Прежде всего, необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. Действующими нормативами установлена максимально допустимая температура пола: 32 °С.

Если пол окажется горячее, то вместо комфорта можно даже навредить здоровью. Выделяемого с поверхности пола тепла при сравнительно невысокой температуре может оказаться недостаточно для полноценного отопления помещений. И придется либо отказаться от напольной системы отопления, либо позаботиться об утеплении жилища.

Кроме того, существует вопрос цены. Система отопления посредством «теплых полов» будет стоить значительно дороже, чем обыкновенная радиаторная система отопления. Однако помимо первоначальных затрат есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может оказаться достаточно экономичным, ведь температура воды в трубах, проложенных под напольным покрытием, существенно ниже, чем в батареях отопления. В общем, нужно считать.

Что же касается задачи дополнительного отопления в таких помещениях, как прихожая, кухня и ванные комнаты, где чаще всего наличествует плиточное напольное покрытие, то она легко решается при помощи «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» с точки зрения конструкции и монтажа мало чем отличается от обычной радиаторной системы отопления. Вот только батарей под окнами нет. Горячая вода или иной жидкий теплоноситель протекает по трубам, уложенным на теплоизолированный черновой пол под напольным покрытием – непосредственно или в бетонную стяжку, – и нагревает поверхность пола.

Разумеется, желательна независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. В водяных «теплых полах» применяются, как правило, трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы с очень надежными и долговечными соединительными элементами, ведь добраться до них в случае аварии очень и очень непросто.

Водяные «теплые полы» намного экономичнее электрических. При этом монтаж водяных «теплых полов» достаточно прост, и с ним, в принципе, вполне можно справиться самостоятельно. К тому же водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое, хотя и не превышает действующих нормативов, все же не добавляет пользы нашему здоровью.

Но этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди находятся недолго: в тамбуре, в прихожей, на крыльце дома, – а в кухне и ванной комнате лучше отдать предпочтение водяным «теплым полам».

Электрический «теплый пол»

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, вмурованный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразно с шагом, который необходимо рассчитать исходя из требуемой мощности. Под кабелем – теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель обязан иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединительные муфты.

Чаще всего применяется обычный резистивный кабель, потому что он намного дешевле, чем более совершенный саморегулирующийся кабель, о котором пойдет речь ниже. Резистивный кабель для «теплых полов» встречается двух видов: одножильный и двужильный (витая пара). Двужильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный, – в этом состоит его преимущество.

В пол монтируется датчик температуры. В паре с автоматическим терморегулятором, установ ленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель укладывают только под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя.

На заметку:
В системах водяного напольного отопления традиционно используются трубы из сшитого полиэтилена (РЕХ) или металлопластика.
Применяются также гофрированные трубы из специальной не ржаве юще й стали. Они отличаются самой высокой теплопроводностью — 17Вт/м² К(за счет тепловодно-сти самой стали и толщины стенки всего 0,3 мм),
что обеспечивает максимальную эффективность обогрева (у труб РЕХ толщина стен ки 2 мм, теплопроводность — 0,5 Вт/м*К).
Теплоотдача стальных гофрированных контуров на 20 % выше, чем у пластиковых аналогов. Причем дело не только в физических свойствах стали.
В гладкостенных трубах (пластиковых) поток ламинарный, то есть спокойный.
При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.
В гофрированных трубах жидкость течет турбулентным (бурлящим) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимально теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, у так называемого саморегулирующегося кабеля есть огромное преимущество: ему, в принципе, не грозит локальный перегрев. Уж такова его конструкция: тепловыделяющим элементом в нем служит полимерная матрица, впрессованная между двумя параллельными медными проводниками. Выделяемая тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при уменьшении температуры сопротивление уменьшается – мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление возрастает, и выделение тепла уменьшается.

Саморегулирующийся кабель можно нарезать на куски любой длины, что, конечно, очень удобно. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную друг к другу и даже пересекаться – все равно кабель не перегреется. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость кабеля рези-стивного. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. Но в системах антиобледенения крыш, трубопроводов и емкостей с топливом он не имеет себе равных.

На заметку: пусть лед растает!

Лед в стакане – это хорошо. Но лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки – это очень и очень плохо.

Обледенение кровли чревато весенним потопом на мансарде и порчей кровельного материала, а лед в водостоках грозит непоправимо искорежить водосточные трубы.

Для защиты от вредоносного льда широко используются кабельные системы обогрева. Антиобледенительную систему устанавливают на уже готовую кровлю, подключают, и дальше она работает самостоятельно. Под управлением датчиков обогрев включается только в период возможного образования льда и отключается, как только кровля освобождается от наледи. Наряду с крышей, антиобледенительными кабелями защищают водосточные трубы и желоба, ливневые водостоки, а также мансардные окна.

На плоской кровле целесообразно использовать бронированный кабель.

В антиобледенительных системах используют как резистивный, так и саморегулирующийся кабель. Резистивный кабель обладает хорошими показателями сопротивления и мощности по всей длине, но их постоянство неизбежно приводит к лишнему расходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в разы дороже. Так что нужен расчет в каждом конкретном случае.

Нагревательный кабель можно проложить не только на крыше, но и обогреть крыльцо, дорожку во дворе, небольшую площадку, подъезд к гаражу и т. д. Можно использовать также специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не вода, которая сама может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для крыши рассчитывают, исходя из местных климатических условий, кровельного материала и качества теплоизоляции кровли.

Как правило, применяются кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система комплектуется датчиками температуры и терморегуляторами. В водосточных трубах и лотках диаметром свыше 125 мм рекомендуется устанавливать две магистрали кабеля, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

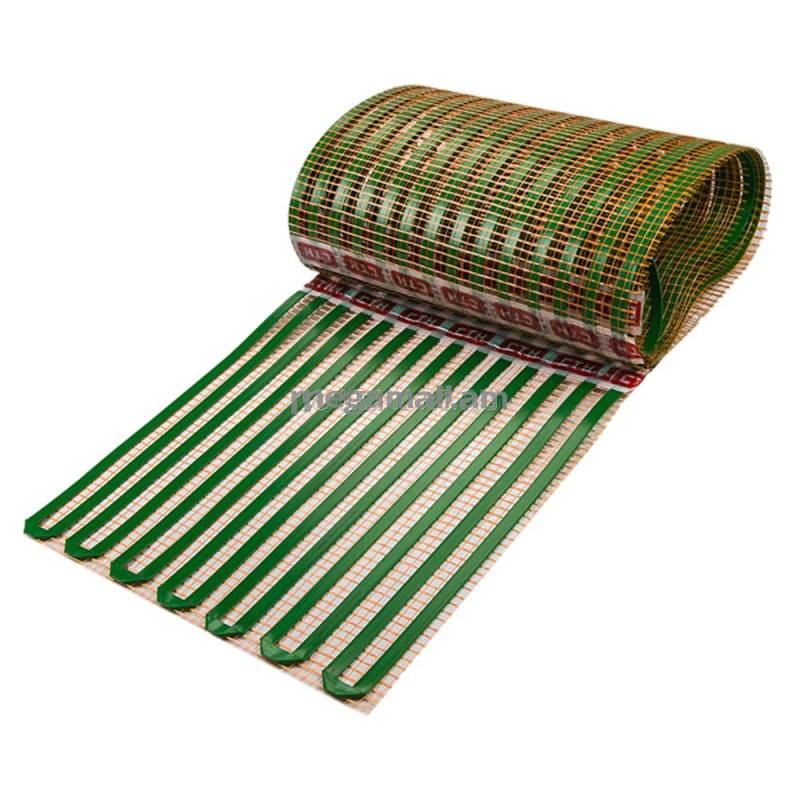

В последнее время набирают популярность электрические теплые полы с нагревательным элементом из аморфной металлической ленты. Такие супертонкие нагревательные маты имеют ряд преимуществ: Маты можно установить под любое покрытие: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50 % мата, что гарантирует равномерность обогрева.

Иными словами, не возникает эффект «тепловой зебры».

Лентовидная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

монтаж, укладка и подключение устройства, а также как установить термостат и термодатчик

Системы напольного обогрева сегодня стали популярной заменой привычному центральному отоплению.

Некоторые их виды настолько просты, что при должном внимании любой сможет установить теплый электрический пол своими руками.

Как сделать электрический теплый пол своими руками читайте в статье.

Теплый пол (электрический) своими руками

Как установить электрический теплый пол своими руками? Монтаж конструкции начинается с выбора места, где будет закреплен терморегулятор, так как именно от него начнется укладка нагревательных элементов. Самыми покупаемыми среди электрических полов являются нагревательные маты и инфракрасная пленка, так как их укладка не требует заливки стяжки, а сами они настолько тонкие, что практически не влияют на толщину пола.

Для установки устройства электрических теплых полов своими руками нужно выбрать оптимально удобное место, с которого легко будет управлять, и контролировать систему.

Минимальное расстояние от пола должно быть не менее 30 см, а сам прибор нельзя устанавливать так, чтобы его в дальнейшем закрывала мебель или бытовая техника. Если теплый пол монтируется в помещении с повышенной влажностью, то рекомендуется установить термостат за его пределами.

На выбранном месте нужно сделать гнездо для прибора и от него к полу проштробить выемки, куда в дальнейшем будут помещены термодатчик и концы нагревательной системы. Чтобы не повредить кабель и датчик, для них нужно заранее приготовить гофрированные трубки.

Подготовка пола

Подготовка пола:

Следующий этап работы, это подготовка поверхности. Если предстоит укладка нагревательного кабеля, то старое напольное покрытие и стяжка, если она вся в трещинах и сколах, должны быть убраны. Черновое основание нужно залить раствором и дать ему высохнуть. Чтобы работы проводились быстрее, можно применить полусухой тип стяжки.
Следующий шаг – это укладка гидроизоляции, для чего подойдет обычная полиэтиленовая пленка, которая покрывает стяжку с заходом на стены на 10-20 см. По всему периметру необходимо закрепить демпферную ленту, которая будет приостанавливать расширение системы во время ее нагрева.
Последующий шаг – это монтаж теплоизоляции, которая предотвратит потери тепла. Материал для этого выбирается в зависимости от того, где расположена комната и какова функция теплого пола. Например, для дополнительного обогрева подойдет вспененный полиэтилен с фольгированным покрытием. Если помещение теплое и под ним расположена отапливаемая комната, то можно обойтись листовым пенополистеролом.
На слой утеплителя кладется армированная сетка, к которой крепится непосредственно нагревательные элементы, и на этом подготовка поверхности закончена.

Если в раствор для стяжки добавить пластификатор, то можно обойтись без применения армирования.

Укладка нагревательной системы

Монтаж электрического теплого пола своими руками начинается от места, где сделано гнездо для термостата.

Схема укладки пленочного пола предусматривает несколько нюансов, например:

Укладывая первый ряд, нужно отступить от стены на 10 – 20 см.
Если напольное отопление будет единственным источником тепла в помещении, то оно должно покрывать от 70% площади пола (40-50% для вспомогательного обогрева).
При необходимости пленку можно разрезать на куски нужной длины, но только по предусмотренным для этого линиям.
Пленка укладывается медными контактами вниз по направлению к стене с термостатом.
После укладки всей пленки и подсоединения проводов, нужно закрепить термодатчик к нижней стороне пленки и изолировать его.
Последний этап – это укладка всех проводов и закрепление терморегулятора в приготовленном гнезде.

Перед тем, как стелить финишное покрытие, систему нужно протестировать. Пленочный пол хорош тем, что не требует дополнительных затрат и времени на заливку стяжки. Напольное покрытие можно стелить сразу на него.

Укладка нагревательных матов проходит в такой же последовательности. Но после проверки и подключения электрического теплого пола своими руками их нужно залить слоем специального клея или сделать тонкую стяжку.

Включение электрического пола в рабочий режим зависит от нагревательных элементов. Для пленочных полов – это 3-4 дня, для кабельных – 3 недели.

Установка термостата и термодатчика

Укладка электрического теплого пола своими руками заканчивается установкой терморегулятора и термодатчика.

Последний нужно уложить в гофрированную трубку и поместить на поверхности пола между витками кабеля, закупорив предварительно его конец заглушкой, чтобы в него не попала стяжка.

Другой ее конец подводится к термостату, где провода от теплого пола подключаются к нему.

Стяжка

Для кабельного пола обязательным условием является заливка стяжки, которая будет не только фиксировать всю систему на одном месте, но и принимать на себя тепло от нее, отдавая его дальше напольному покрытию. Такая схема напольного обогрева хотя и дольше разогревается, но и остывание происходит более длительное время.

После того, как раствор высох, на него укладывается подложка, а сверху финишное покрытие. Для кабельного пола лучшим вариантом является керамическая плитка, тогда как для планочного пола – специальный ламинат и линолеум.

Так монтируется самодельный теплый пол электрический. Если соблюдать всю последовательность действий и правильно его подключить, то он будет долгие годы радовать своим теплом.

Теплый пол самодельный. Самодельный теплый пол водяной. Деревянная система, реечная. Видео

Теплый электрический пол своими руками в частном доме под плитку

Сегодня мы поговорим про то, как проводить монтаж электрического теплого пола в дому.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем. При этом важно правильно выбрать его толщину.

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Монтаж термоматов

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.

Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.

Это позволяет укладывать термоматы максимально удобным способом.

Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.

Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.

Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.

Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.

Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.

Способы установки теплого пола под разное покрытие.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно.

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее.

Итог

Мы рассказали про основные способы установки теплых электрических полов.

Но нужно понимать, что в конкретном случае существуют свои нюансы, которые нужно знать, к примеру, установка теплых полов в деревянном доме.

Самостоятельно такие работы необходимо проводить только в том случае, если вы уверены в своих силах и понимаете, что делаете. С электричеством шутки плохи.

ОЦЕНКА СТАТЬИ:

Загрузка…

ПОДЕЛИТЬСЯ С ДРУЗЬЯМИ:

elektrikexpert.ru

Самодельный теплый пол водяной. Деревянная система, реечная. Видео

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня 5 – 10 мм и речного песка, слоем 7 – 10 см.
Гидроизоляция (наплавляемая, оклеечная или обмазочная).
Теплоизоляция (слой обязательно просчитывается индивидуально).
Фольгированная изоляция, чтобы тепло не уходило вниз.
Армирующая сетка.
Трубы водяного теплого пола.
Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
Финишное напольное покрытие.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.

Оглавление

— — —

Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить :

Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от се

sellprint.ru

Электрический теплый пол своими руками: Инструкция + Видео!

Электрический теплый пол своими руками

Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство обогрева, но и как основной источник тепла в помещении. Нагреваемый пол создает комфортную зону нагрева именно в той области комнаты, где происходит основная жизнедеятельность ее обитателей.

Особенно актуален нагреваемый пол для таких помещений, как детские или ванные комнаты. Также рекомендуется монтировать теплый пол в помещениях с недостаточным нагревом, например на застекленных балконах и лоджиях.

Распределение температуры от теплого пола

Электрический теплый пол может быть размещен под любое финишное напольное покрытие – будь то кафельная плитка, ламинат или линолеум.

Основные конструкции

Существует несколько модификаций нагреваемого электрического теплого пола: с использованием ИК-пленки или с нагревательным кабелем. В свою очередь, нагревательный кабель может размещаться самостоятельно или укладываться в составе ковриков – готовых элементов, где греющий элемент зафиксирован в крепежной сетке.

Укладываем теплоизоляция для теплого пола

Содержание статьи

Подготавливаем поверхность

В том случае, если ваш теплый электрический пол будет играть роль единственного источника тепла в помещении, или при недостаточной теплонепроницаемости межэтажного перекрытия – его основой должен стать слой теплоизоляции.

В качестве теплоизоляционного слоя под электрический пол можно использовать пенополистироловые плиты толщиной от 2 до 3 сантиметров, в зависимости от характеристик межэтажного перекрытия. На балконах или лоджиях нужно использовать слой теплоизоляции толщиной не менее 5 сантиметров, а в случае, если пол вашего помещения лежит непосредственно на грунте – толщина пластиковых плит не должна быть менее 10 сантиметров.

Подготовьте поверхность перекрытия, освободите ее от мусора, заделайте раствором крупные выбоины. При необходимости выровняйте пол – сделайте черновую стяжку или положите черновой деревянный пол.
Черновую выровненную поверхность необходимо загрунтовать для предотвращения образования плесени и увеличения сцепляемости.
Плиты из вспененного полимера можно приклеить к поверхности специальным клеем или зафиксировать саморезами.
Сверху слоя теплоизоляции разместите монтажную армирующую сетку. Ее нужно зафиксировать винтами с широкими шайбами, диаметр которых должен в два раза превышать толщину теплоизоляции.

Рассчитываем длину кабеля

Кабель для электрического теплого пола

Подготовьте лист миллиметровой бумаги, нанесите на нем в масштабе размеры своего помещения, места нахождения крупногабаритной мебели.
Нарисуйте на листе схему укладки кабеля, учитывая, что он должен находиться на дистанции не менее 5 сантиметров от стен и не располагаться в местах установки крупной мебели. Минимальный шаг, допускаемый между витками кабеля вы можете посмотреть в его технических характеристиках.
Шаг укладки кабеля можно вычислить и самостоятельно. Для этого площадь обогрева нужно умножить на 100 и разделить на длину кабеля. Так, для помещения в 20 квадратов при длине кабеля в 50 метров шаг составит 40 сантиметров.
При расчете раскладки учтите, что кабели могут быть двужильными (который присоединяется к электрической сети только с одного конца) и одножильным, присоединяемым к электросети двумя концами.
Расчет потребной длины кабеля и выдаваемой им мощности должен быть разным в зависимости от того, единственным или дополнительным средством обогрева помещения будут ваши теплые электрические полы.

Подготавливаем инфраструктуру

Размечаем место для установки терморегулятора. Оно должно находиться вблизи кабеля электрической сети.
Штробим нишу под терморегулятор и канал для подводки электричества.
Крепим алебастром коробку терморегулятора, кабель от него к проводке и к нагревательному кабелю размещаем в гофрированной трубе.
Конец гофротрубы размещается в зоне нагрева, на расстоянии примерно 40 сантиметров от стены. Вместе с кабелем в ней размещается и термодатчик.
Закрываем конец трубы изолентой, предотвращая попадание раствора стяжки.

Размещаем нагревательный кабель

Укладываем кабель для электрического теплого пола — фото

На монтажной сетке, согласно выбранной схеме размещения фиксируем нагревательный кабель.
Фиксируем кабель пластиковыми хомутами.
Подключите кабель к терморегулятору, проверьте его работу, оставьте на некоторое время в рабочем состоянии для тестирования.
Схему размещения кабеля можно зарисовать или сфотографировать.
Отключите нагревательный кабель от электропитания.

Заливаем стяжку пола

Разметьте необходимый уровень стяжки пола на стенах помещения. Для этого лучше всего воспользоваться строительным уровнем.
По периметру комнаты разместите демпфирующую ленту, предохраняющую стяжку от температурных повреждений.
Вкрутите в стены по размечено линии дюбеля, натяните между ними прочный шнур.
Установите параллельные маяки пола – металлические рейки, выровненные по шнуру, их положение регулируется деревянными клиньями. Расстояние между маяками должно быть меньше размера правила.
Замешайте смесь для стяжки. Можно воспользоваться готовым составом для теплого пола, либо песком и цементом в соотношении 3 к 1, можете добавить пластификатор – обычное жидкое мыло. Консистенция раствора для стяжки – густая сметана.
Начиная от дальней стены, выкладывайте на пол раствор, разравнивая его правилом.
Полное высыхание самодельной стяжки наступает примерно через месяц. При жаркой погоде ее поверхность необходимо регулярно смачивать.
После фиксации стяжки поместите на ней финишное напольное покрытие.

Делаем стяжку пола

Для более подробного ознакомления с алгоритмом укладки теплого пола рекомендуем вам ознакомиться с приведенными видеоуроками.

Видео — Электрический теплый пол своими руками

Монтаж пленочного теплого пола.

Монтаж пленочного теплого пола являет более простым мероприятием. Он укладывается на подготовленную и выровненную поверхность непосредственно под финишное напольное покрытие. Единственный нюанс – внимательно следите за максимальной температурой, выдаваемой вашей ИК-пленкой и максимальной температурой, которую может выдержать ваше напольное покрытие.

Монтаж пленочного пола

pol-spec.ru

Теплый пол под ковер: как сделать своими руками

Отопление по системе «теплый пол» применяется уже достаточно давно и хорошо себя проявляет. Но зачастую применяют водяную систему, а для некоторых комнат, где будет ковер или ковролин такой вид отопления не очень подходит, поэтому нужно использовать более современные материалы.

Речь идет об электрических и инфракрасных теплых полах. Такой теплый пол под ковер отлично подойдет и у него есть масса преимуществ по сравнению с водяной системой.

Виды теплых полов

На сегодняшний день существует множество разных видов теплых полов, но если говорить о том, какой лучше применить для теплого пола под ковер, то нужно выделить все возможные варианты и разновидности:

водяное отопление;
электрическое отопление;
инфракрасное отопление;
мобильные полы;

Используйте для водяного пола только качественное оборудование

Водяная система теплого пола зачастую используется в частных домах или в квартирах, где есть автономная система отопления. Но такая система не рекомендуется для установки в квартирах. В чем же особенности такого отопления, если на него стелить ковры:

Постепенно увеличивается температура нагрева. Любой скачок температур негативно воздействует на качество ковра и других аналогичных изделий. Особенное если покрытие выполнено из низкосортных материалов. В таком случае начинается деформация и расползание.
Носители тепла в трубах всегда находятся в движении – это означает, что перегрева не может быть, но в местах их образования может возникнуть выгорание покрытия.

Кабельный электрический пол позволит легко регулировать нагрев

Кабельный или электрический теплый пол под ковры лучше подходит. Основное преимущество системы – это возможность регулировать температуру, а также система позволяет быстро прогревать площадь.

Например, если для ковролина лучшим режимом является нагрев до 25 градусов, то можно поставить необходимые показатели и быть уверенным, что температура останется на одном уровне в автоматическом режиме.

Вторым положительным фактором служит равномерный обогрев всего пола, для полов и покрытий на них, это идеальное сочетание. Если с водяным контуром покрытие может стать через время деформированное, то с электрической системой такого не случится.

Но необходимо выделить несколько негативных сторон:

Быстрый прогрев всей площади может значительно снизить качество ковра.
Потребляет большое количество электроэнергии.

Инфракрасные теплые полы можно отнести к электрическим, поскольку носителем энергии является электричество, но по техническим параметрам такая система рассматривается, как отдельная группа.

Современные виды теплого пола

Работает ИК-система просто. Электричество поступает на полосы из графита, которые есть между парой пленок, а они уже греются и дают тепло за счет инфракрасных лучей.

Все предметы, что встают на пути лучей также прогреваются.

Именно они и позволяют выделить тепло.

Воздух от такого пленочного теплого пола не будет прогреваться.

Достоинством такого ковра с подогревом служит:

Равномерное прогревание всего покрытия за счет чего свою форму ковер не утратит.
ИК-лучи считаются щадящим теплом. Это позволяет не перегреваться системе.
Те, кто используют ковры с подогревом, могут в любой момент проконтролировать температуру, благодаря терморегулятору. О том, какой пол лучше выбрать, смотрите в этом видео:

Ранее на такой теплый пол стелить можно было любое ковровое покрытие без страха, что оно будет испорчено. Но на сегодняшний день чаще используется мобильный пол, который сделан специально для ковров.

Мобильные теплые полы являются той же ИК-системой. Правда, ИК-система нуждается в определенном монтаже и является стационарной системой, а мобильный пол получил название благодаря своей «переносимости».

Визуально – это небольшие панели прозрачного цвета, на которые можно положить ковровый материал. Используется система в любой комнате по усмотрению. При переезде в другое жилье свой теплый пол и ковер можно свернуть и забрать с собой.

Мобильные теплые полы выпускаются в нескольких размерах

К достоинствам такой технологии относится:

Возможность обогреть определенные участки дома, а не все сооружение.
Нет сложной монтажной процедуры. Панели разворачиваются в нужном месте, а на них кладется выбранное покрытие, после чего подключается к розетке.
Качество покрытий не портится.
Большой выбор габаритов панелей. Есть возможность заказать индивидуальные размеры.
Регулировать температуру можно по аналогии с другими системами теплых полов.

Многие интересуются, можно ли стелить на теплые полы линолеум или ламинат. Чтобы ответить на вопрос, следует ознакомиться с самим материалом, а также допустимыми нормами для нагрева. Есть покрытия, у которых значение температур не может превышать 30 градусов, а есть, которые выдерживают 40 градусов. Ознакомившись с материалом и выбрав подходящий вариант, постелить его можно самостоятельно, но никто не даст 100% гарантии, что он не утратит цвет или не изменит свою форму. Подробнее о мобильных теплых полах под ковер смотрите в этом видео:

Целесообразнее для теплых полов использовать ковровые покрытия и плитку.

Самостоятельная установка ИК-пленок

Ленты пленки сшивают друг с другом зажимами

Каждый человек может без особых проблем сделать ковер с подогревом. Для этого потребуется:

ИК-пленка от 50 до 80 см.
Комплект соединяющих зажимов.
Изолятор.
Пленка для теплоизоляции без фольги.
Пара комплектов пленки для паробарьера.
Терморегулятор.
Провод с вилкой для функционирования.

Собирать теплый пол под ковер своими руками нужно на свободной площади комнаты. Изначально укладывается паробарьер и пленка теплоизоляции. Ножницами режется ИК-пленка по нужным размерам и укладывается поверх изоляционных материалов. Подробнее о монтаже ИК-пленки смотрите в этом видео:

Ленты пленки, что проводят ток, надо параллельно соединить и скрепить зажимами друг с другом. Все контактные группы для жесткости изолируются клеем. Остальные части: пленка, регулятор и провод с вилкой соединяются в единое целое и включаются в розетку для проверки работоспособности. Если работает все исправно, надо уложить поверх системы ковра с подогревом паробарьер и сам ковер или ковролин.

Не рекомендуется использовать ковровое покрытие слишком толстое. В противном случае тепло будет оставаться под покрытием.

Из всех возможных видов теплых полов лучшим решением будет ИК-система отопления.

Она может сделать оптимальную нагрузку на покрытие. Для квартир и дач лучше использовать мобильные системы.

Если в частном доме проживание будет постоянное, и установлено автономное отопление, то оптимальным выбором служит пол с водяным контуром.

Самодельный теплый пол — По полу

Оглавление статьи

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел. В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом. В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе. Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним. Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Большинство из тех, кто задумывался, как правильно сделать теплый пол своими руками или самодельный теплый пол, откладывают данную операцию на конец ремонта, делая предварительно выравнивание и оштукатуривание стен.

Такое решение не совсем верное, поскольку для теплого пола нужна прокладка отдельной линии электропроводов, которую следует проложить перед тем, как начинать стеновые и даже потолочные работы. Дело в том, что на стену нужно будет установить блок термостата, регулирующего электрический теплый пол.

Выбор кабеля

Для того чтобы правильно выбрать теплоноситель для системы напольного обогрева стоит обратиться к консультантам и внимательно перечитать инструкции по использованию определенных кабелей. Также во время планирования теплого пола нужно выяснить такой важный аспект как допустимое расстояние между кабелями во время прокладки. Если не учесть данный параметр, то вы можете создать условия для перегрева и неприятные последствия этого.

Монтаж

Первым делом необходимо снять старое напольное покрытие, расчистить плиты перекрытия, удалить весь мусор и грязь. Если нужно, то выравнивается также основание пола с помощью слоя цементно-песчаного раствора.

Теперь следует уложить теплоизоляционный слой, и при необходимости гидроизоляционный. Например, на первых этажах в коттеджах и многоквартирных домах гидроизоляция защитит электрический кабель от образования конденсата. В качестве гидроизоляции зачастую используют специальный полиэтилен.

Сверху на теплоизоляционный слой обязательно кладется армирующая сетка. После этого укладывается специальная монтажная лента для электрического пола, на которую укладывается непосредственно электрический кабель с заранее просчитанным шагом укладки.

Далее устанавливается термодатчик, который является основной частью блока по управлению режимом температуры. Его следует установить в стяжку так, чтобы при надобности его можно было вынуть и заменить. Поэтому, как правило, его устанавливают в гофрированную трубку, которая также заливается стяжкой.

Монтаж теплого пола своими руками на видео ниже.

По окончании укладки кабеля обязательно нужно проверить работоспособность и целостность кабеля. Для этого проверяют его сопротивление специальным прибором. Если все в порядке и теплый пол исправен, производится заливка бетонной стяжкой.

По прошествии нескольких дней, когда стяжка подсохнет, можно будет устанавливать напольное покрытие. Однако сразу после этого нельзя включать систему обогрева пола, нужно подождать месяц пока стяжка окончательно не застынет.

Таким образом, вы можете самостоятельно установить электрический теплый пол в своем доме.

Самодельный электрический котел. Легкий способ его сделать самому

Мы хотим предложить вашему вниманию самодельный электрический котел для тех, кого не устраивают по различным причинам заводские котлы из магазинов. Обстоятельства у каждого могут быть свои. Причина может быть, как ценовая (экономичнее самим сделать), так и техническая или просто у человека умелые руки, и он сам хочет сделать электрический котел своими руками. А кто-то понимает, что починить заводской котел будет сложно из-за ТЭНов, находящихся снизу и других различных заводских заморочках, разобраться в которых не всегда просто.

Мы предлагаем сделать электрический котел самим. Он вас сможет порадовать своей простотой в изготовлении и обслуживании, легкой заменой ТЭНа. К тому же, вы по своему желанию сможете усовершенствовать управление системой отопления. Конструкция самодельного электрического котла несложная, но производительность тепла такая же, как у магазинных котлов. Если вы уверены в себе, то приступайте к изготовлению электрического котла и не забудьте про заземление. Иначе можно получить сильный разряд током (если у вас не будет в доме заземления).

Что для изготовления самодельного котла необходимо:

цилиндрический котел объемом примерно 3 — 4 литра или труба с заглушками плоскими сверху и снизу;
три патрубка размером под ваши трубы;
ТЭНы;
гайки;
воздухоотводчик автоматический сверху;
кран шаровой снизу (для слива жидкости из котла при необходимости).

В готовом самодельном электрическом котле, либо сваренном из цилиндра с заглушками, нужно сделать отверстия и наварить на них гайки для соединения с трубами. В нижней части котла вварить патрубок с краном для слива жидкости. Таким образом, у вас получится котел с подачей, обраткой и заполнением котла. Сверху три муфты для монтажа электрических ТЭНов и воздухоотвода. Котел трехфазный. Все управление котла выведено наружу в отдельную коробку. Для удобства в аварийном порядке можно даже вывести напрямую (хотя мы не рекомендуем этого делать).

Куда ставить ТЭНы сверху или снизу выбирать вам. Оба варианта имеют место быть. Есть плюсы и минусы в обоих случаях. Снизу ТЭН неудобно менять, но он защищен от воздуха. Сверху ТЭН легко менять, но нужен воздухоотводчик автоматический сверху. В электрическом котле, когда ТЭНы стоят вверху, то и воздух скапливается сверху. Но риск от перегрева ТЭНов без воды убирается тем, что муфты сверху 32-е обрезаны до 20 мм. Тем самым получается короче воздушный карман. К тому же сверху стоит воздухоотводчик автоматический для выхода скопившегося воздуха. Оставшийся воздух втягивается по магистрали трубопровода. Таким образом, решается задача безопасности котла и устранение возможного перегрева из-за воздуха вверху котла.

Механизм смены ТЭНа в самодельном электрическом котле где ТЭНы сверху. Преимущество

Работа горячего котла останавливается, закрывают краны подачи и обратка. Вода остывает, жидкость уменьшается в объеме, давление падает. ТЭНы выкручиваем, вынимаем. Взамен сгоревшего ТЭНа вставляем новый. Потеря теплоносителя системы минимальная практически никакой нет.

Если ТЭНы стоят снизу, то вы сами понимаете, что придется сливать через нижний кран всю жидкость из сосуда. Это очень неудобно и потребуется добавить Незамерзайку в котел.

За годы работы самодельного котла редко требуется замена ТЭНа. Мощность ТЭНов подбираете самостоятельно. Можно установить реле времени для работы ТЭНа во время дешевых тарифов на электроэнергию.

Описанный самодельный электрический цилиндрический котел рекомендуется использовать, как дополнительный в качестве поддержки теплосистемы в загородных домах и дачах. А если основной, то нужно установить в нем предельный и рабочий термостаты. Один из них поддерживает температуру на нужном уровне, другой не дает закипеть котлу если будет сбой в автоматике.

В качестве основного котла лучше использовать другой котел на основе описанного выше, но модернизированный. Усовершенствованный котел сваривается из трех и более цилиндрических труб параллельно друг другу. На средний дом или дачу хватит 3-х таких звеньев. В каждом цилиндре находится ТЭН. ТЭНы так же вставляются сверху. Снизу слив воды. В котле вы так же можете изменить управление. Добавить предельный термостат, контрольно-измерительные приборы. И в этот котел вы можете встроить систему DSM-модуль Кситал включить и выключить модуль по смс. Такое управление очень удобно: когда вас нет вы можете уменьшить температуру до 5 — 7 градусов тепла, а по возвращению домой или на дачу послать смс и повысить температуру котла для того чтобы дом нагрелся к вашему приходу до 16 градусов тепла и выше. Это очень удобно для дач и загородных домов. Вы экономите свои ресурсы в то время, когда вас нет в здании.

В целом самодельный электрический котел полностью устраивает тех, кто им уже пользуется. Он зарекомендовал себя с положительной стороны как в работе, так и в обслуживании. Если у вас есть желание и возможность, то можете попробовать смастерить электрический котел сами.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Как установить теплый пол — DIY

Читая следующий проект «Сделай сам», вы соглашаетесь с условиями отказа от ответственности «Сделай сам».

Установка электрического теплого пола (или лучистого теплого пола) находится в пределах возможностей домовладельцев, уверенных в своих навыках DIY. Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно.Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.

Необходимые инструменты и материалы

Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под деревянными, ламинатными, виниловыми и бамбуковыми полами.

Аккумуляторная дрель
Клеевой пистолет
Мастерок
Универсальный нож
Вольт-омметр
Долото
Лента из стекловолоконной сетки
Цементная плита подложка
Раствор
GFCI защищенное теплое покрытие пола
Термостат
Раствор тонкий
Лента двусторонняя
Трубопровод

Как установить ступеньки с подогревом пола

Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
Проверить нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
Подготовьте черный пол, установив цементную плиту.
1. С помощью шпателя нанести тонкий раствор и положить сверху цементную плиту. Прикрепите доски саморезами для цементной плиты.
Произведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
Сделайте канавку в цементной плите с помощью долота для крепления кабеля питания, кабелепровода и проводов термостата.
Вырезать в стене пазы для кабелепровода.
Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
Линии питания рыбы и провода термостата через две кабелепровода. Нижние концы трубопроводов входят в вырезанные вами выемки.
Подсоедините кабелепровод к электрической коробке 4 x 4 дюйма, прикрепленной к стойке стены.
Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
Нанесите раствор на мат, убедившись, что он соединяется с цементной плитой.
Разместите плитку. Дать раствору высохнуть.
Затирка плитки.
Полная проводка термостата и электрические соединения.

Нужна помощь? Нанять Oliver Experts

Специализированная команда Oliver Heating & Cooling предоставляет услуги электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, запросите у нас смету. Проверьте, находитесь ли вы в нашей зоне обслуживания!

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным.Вы можете обогреть весь дом или дополнить его только одной или двумя комнатами.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз — и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический лучистый пол для отопления использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать вместе, как мозаику.Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

Водяные лучистые системы , также называемые жидкостным отоплением, используют нагретую воду, циркулирующую по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в панели основания пола из сверхтолстой фанеры, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

DIY Mat Kit — Под плиткой с подогревом — Полы с подогревом

Код продукта: UTSMXTR0150

Комплекты кабелей Hotwire на катушке включают все необходимое для выбранной вами области.

Если вы укладываете бетонную основу, не забудьте изолировать для обеспечения превосходных характеристик и выбрать кабель со свободной намоткой, чтобы вы могли использовать 180 Вт / м², если отапливаемая площадь меньше 10 м².

Детали:

Включает:
- Коврик для рукоделия
- Датчик температуры пола
- Сигнализация / контроль непрерывности
- Крепежная лента
- Клей-спрей
- Пошаговая инструкция по установке
- Выбранный термостат
Выбрать от сенсорного экрана или цифрового термостата
Доступен в диапазоне мощности от 150 Вт до 1500 Вт
Кабель со свободной намоткой позволяет свободно прокладывать руки и обеспечивать 100% покрытие
Совместимость с полным ассортиментом дополнительных термостатов
Коврики «сделай сам» упрощают работу установка с предварительно установленным расстоянием между кабелями с накладкой из фиксирующей сетки.
Примечание. Повышение эффективности нагрева и эксплуатационных расходов при установке системы обогрева под плиткой на бетонное основание см. Изолирующие маты.

Просмотр диапазона термостата.

Наличие: Есть в наличии

372,05 $ — $ 1,089,90

Технические характеристики

Калькулятор размеров: Измерьте точную «чистую» площадь нагрева в м2. Исключите любые препятствия на полу, такие как скамейки, туалеты и душевые поддоны.Например: душевой поддон 6 м2 (1 м2), WS (0,5 м2) и скамейка (1,2 м2) = 3,3 м2 x 150 Вт = требуется нагревательный элемент мощностью 500 Вт.

Примечание: для бетонных полов менее 5 м2 мы рекомендуем использовать формулу 180 Вт / м2. Расчеты основаны на расценке на электроэнергию в размере 29 центов за кВт / час.

902 902 400 1500-26

Размер	Мощность	Покрытие	Затраты в день при 6 часах в день	Затраты в месяц
1-3	0 руб.52-0,70	$ 15,6-21
Средний	500-600	3-4	$ 0,87-1,04	$ 26,1-1,32
Большой	700-1200	8196 4 1,22–1,59 долл. США	долл. США 36,54–62,64 долл. США
Кухня
Малая	800–1000	5–7,5	1,39–1,74 долл. США	41,76–52,2 долл. США 6-9	$ 1.74-1,65	$ 52,2-65,25
Большой	1500-1750	10-12	$ 2,61-3,04	$ 78,3-91,35
Жилой
		Маленький 10-14	$ 2,61-3,48	$ 78,3-104,4
Средний	2000-2500	14-17	$ 3,48-4,35	$ 78,3-130,5
	2500	Большой	17-24	4 доллара.35-5,22	130,5-156,6 $

Теплый пол — основы, преимущества и недостатки

UFH для разных полов — преимущества — недостатки

Полы с подогревом (ufh) широко используются в северной Европе и в последние годы стали довольно популярными в Великобритании, как для новых построек, так и для обновления существующей недвижимости. Как и в случае с большинством других вещей, существуют различные факторы за и против ufh, и то, будет ли пол с подогревом лучшим выбором для вас, во многом зависит от вашего образа жизни.В этой статье мы постараемся изложить преимущества и недостатки, чтобы вы могли сделать выбор, основываясь на знаниях.

В системе напольного отопления пол сам становится излучателем тепла, а обогрев помещения осуществляется снизу вверх, в отличие от радиаторов в обычной системе центрального отопления, где излучатели устанавливаются на стене, а помещение, по сути, отапливается. с потолка вниз.

Доступны как электрические, так и водяные системы теплого пола, они почти идентичны, за исключением того, что в одной используется электрический нагревательный кабель, а в другой циркулирует нагретая вода по трубе.

ufh на водной основе использует воду, нагретую до более низкой температуры, чем обычное водяное центральное отопление (обычно 50 ° C, а не 60 ° C плюс), что делает его идеальным для использования с высокоэффективными конденсационными котлами; более низкая рабочая температура также делает его более подходящим для использования с тепловыми насосами или солнечными водонагревателями.

Температура воды в трубе отопления регулируется путем смешивания воды в трубе с горячей водой из бойлера для достижения требуемой температуры, которая затем подается в коллектор для распределения по различным зонам.Обычно существующий обычный котел подходит для UFH, однако может потребоваться установка насоса с более высокой номинальной мощностью, поскольку противодавление может быть больше, чем в традиционной системе центрального отопления радиаторного типа.

Какая бы система ни использовалась, источник тепла расположен под полом, а обогреваемая зона разделена на отдельные зоны (обычно одна зона на комнату), и каждая зона нагревается и контролируется независимо.

Следует отметить, что определенные продукты разработаны для определенных типов установки, и перед использованием необходимо обращаться к информации отдельных производителей — i.е. трубы для стяжки встроенного теплого пола могут не подойти для прокладки под деревянным полом; аналогичным образом может применяться и обратное.

Напольное покрытие разное

В новостройках с твердыми полами труба / кабель отопления обычно закладываются в стяжку пола.

При установке в существующих зданиях с твердым полом труба / мат (см. Примечание) обычно укладывается на поверхность и покрывается деревом, ламинатом или плиткой — это поднимает уровень пола, что означает, что двери, плинтусы и т. д. также необходимо будет поднять.

Примечание: там, где электрический элемент должен быть уложен на поверхность, а не заделан в стяжку, в электрическом ufh обычно используются нагревательные маты, которые обычно представляют собой просто кабель, прикрепленный к гибкой сетчатой основе — это гарантирует, что кабель остается на достаточном расстоянии.

Там, где пол выложен плиткой, труба / кабель заделаны гибким клеем для плитки — большинство клеев для плитки гибкие.

Подвесные деревянные полы можно также обогревать путем прокладки труб / кабелей между балками.Однако древесина является очень хорошим теплоизолятором, поэтому монтажу следует уделить особое внимание. Варианты, обычно предлагаемые для улучшения передачи тепла через древесину:

Использование алюминиевых пластин под половицами для распределения тепла — материалы более дорогие, чем другие варианты.
Использование шпатлевки между трубой / кабелем и половыми досками — очень трудоемко при укладке, а также очень тяжелое (может составлять 25 кг на квадратный метр пола), поэтому необходимо учитывать прочность балок.
или
Обрезка трубы / кабеля под половицей (обычно менее 25 мм (1 дюйм) с нижней стороны) — довольно дешево и быстро, но не так эффективно, как другие варианты.

Следует также учитывать влияние тепла на деревянные полы. Следует указать древесину с влажностью менее 10%, чтобы снизить риск высыхания пола, а затем его усадки, скручивания или деформации.

Влияние отопления на другие типы полов (напр.грамм. ламинаты, винилы), а в случае сомнений следует проконсультироваться с производителем / поставщиком. Может потребоваться корректировка метода укладки напольного покрытия, т.е. толстые подложки не должны использоваться с ламинатом, поскольку они будут действовать как теплоизолятор.

При использовании ультрафиолетовых лучей необходимо учитывать любое напольное покрытие, использование тяжелого коврового покрытия и ковра будет действовать как теплоизолятор и уменьшать эффект нагрева.

«Преимущества» теплых полов

УФВ на водной основе часто считается более дешевым в эксплуатации, чем центральное отопление с использованием радиаторов, часть логики заключается в том, что используемая вода имеет более низкую температуру (обычно 50 ° C, а не 60 ° C плюс).Это утверждение может быть оправдано, если бы система отопления работала круглосуточно, но в остальном автора еще предстоит убедить.

Утверждается, что такой же уровень комфорта достигается при температуре в помещении, отапливаемом ультрафиолетом, примерно на 2 ° C ниже, чем в помещении, отапливаемом обычными радиаторами. Настенные радиаторы действуют как конвекторы для обогрева воздуха, а при напольном отоплении вся площадь пола действует как излучатель излучаемого тепла.

Нет необходимости в настенных излучателях, меньше ограничений на размещение мебели в комнате, а также меньше «ловушек для пыли», поэтому в комнатах легче удерживать пыль.

Во влажных помещениях (ванна, душевые, кухня и т. Д.) Полы высыхают быстрее.

«Недостатки» теплых полов

Одним из самых больших недостатков является относительно медленное время отклика полов с подогревом, особенно когда труба / кабель проложены в твердом полу. Деревянный пол может нагреться от 30 минут до часа, в то время как бетон может занять несколько часов, однако время охлаждения также велико. Это не может считаться недостатком, если помещение постоянно занято или если ультрафиолетовое излучение используется только в качестве «фонового» обогрева.

Полы с подогревом не должны устанавливаться под навесными модулями, что довольно легко организовать на кухне, где положение базовых модулей и т. Д. Фиксировано, однако нереально ограничивать ультрафиолетовое излучение в других комнатах, где расположены шкафы и т. Д. не зафиксировано и может быть изменено. Ufh под шкафами может вызвать потливость внутри, а воздействие тепла может нанести вред отдельным предметам мебели.

Почему стоит выбрать специалиста по теплому полу вместо того, чтобы пытаться использовать D.I.Y?

Полы с подогревом, будь то влажная или электрическая система, — дорогое удовольствие. Часть затрат потенциально можно компенсировать, купив собственные материалы и попробовав D.I.Y. монтаж. И хотя это, конечно, возможно, если у вас есть навыки для выполнения такого проекта, есть ряд причин, по которым лучше оставить его профессионалам, даже если это будет стоить дороже, чем самостоятельная установка.

Специалисты по теплому полу — эксперты

Независимо от того, сколько руководств в Интернете вы читаете, сколько раз вы спрашиваете людей о том, как работают части системы теплого пола, и сколько больших D.И.Ю. проекты, которыми вы успешно занимались в прошлом, специалисты являются экспертами.

Даже самые маленькие D.I.Y. проект может превратиться в проблему. Такой крупный проект, как разрыв цементного пола в вашем доме и установка системы водяного теплого пола, может быстро стать дорогостоящей катастрофой. Так что оставьте это специалистам, которые уже много раз устанавливали теплый пол.

Специалисты по теплому полу обычно дешевле

На бумаге расходы на покупку материалов, необходимых для установки собственного теплого пола, и их установка сами могут обеспечить значительную экономию.И если все идет идеально, и ваш самонастраиваемый теплый пол работает с первого раза и продолжает работать годами, то все в порядке.

Но как часто такое случается с D.I.Y. проект такого размера, который предпринял любитель? Не часто. Стоимость устранения проблем с установкой и выполнения дополнительного обслуживания из-за плохого качества изготовления скоро возрастет. В большинстве случаев это очень быстро окупает возросшую стоимость профессиональной установки.

Специалисты по полам с подогревом приходят по фиксированной цене

Стоимость Д.И.Ю. проекты, как правило, никогда не приводят к той же цифре, которая была записана на обратной стороне пустой пачки сигарет в пабе, когда у нас впервые возникла идея установить собственный пол с подогревом.

Расходы растут, материалы в конечном итоге становятся дороже или тратятся впустую из-за необходимости исправить неправильную установку.

Если вместо этого вы обратитесь к профессиональной фирме, чтобы установить теплый пол, то вы точно знаете, сколько это будет стоить, и эта стоимость зафиксирована и не может увеличиваться.

Специалисты по теплому полу предоставляют гарантию на свою работу

Возможно, самым большим противником в отношении самостоятельной установки теплого пола является то, что ваша собственная работа не имеет никаких гарантий. Что произойдет после того, как вы вырыли пол в гостиной, проложили трубы отопления, зацементировали пол и трубы потекли? Вы должны нести расходы на повторение процесса выкопки и перекладки пола для устранения утечки.

Профессиональные фирмы, работающие в сфере теплого пола, гарантируют работу, которую они сделают за вас.Если что-то пойдет не так из-за неправильной установки, вы исправите это бесплатно.

Специалисты по полам с подогревом обеспечат текущее обслуживание вашей системы

После того, как ваш пол с подогревом заработает, его необходимо обслуживать. D.I.Y. обслуживание — это, конечно, вариант. Но что произойдет, если у вас нет времени на регулярное техническое обслуживание? Что произойдет, если у вас под рукой нет необходимых материалов?

С другой стороны, если вы поручите профессиональной компании проводить регулярное обслуживание вашего теплого пола, вы сможете полностью избавиться от этой головной боли.Это, вероятно, будет стоить намного меньше, так как ваша система будет поддерживаться в идеальном состоянии, и любые потенциальные проблемы можно будет заранее диагностировать до того, как они возникнут.

Специалисты «теплый пол» установят безопасную систему

Так вот, это огромное соображение. Откуда вы знаете, что ваш теплый пол безопасен, если вы устанавливаете его самостоятельно? Электричество опасно, а вода может вызвать наводнение, которое может нанести ущерб, ремонт которого будет стоить тысячи фунтов.

Использование профессиональной фирмы для установки полов с подогревом дает вам душевное спокойствие. Вы знаете, что не придете с работы и не обнаружите, что ваш первый этаж затоплен. Или что ваши маленькие дети не получат неприятного удара током из-за того, что они неправильно установили электрические полы с подогревом.

Специалисты по теплому полу — единственный выбор

Если вы дочитали до этого места и все еще думаете о D.I.Y. установка системы теплых полов, тогда удачи.Мы считаем, что представили очень веский аргумент в пользу использования профессиональной, уважаемой фирмы для установки и обслуживания влажных или электрических полов с подогревом.

Профессионально установленная система теплых полов согреет вас в зимние месяцы, снизит ваши расходы на отопление и повысит ценность вашей собственности. Сильно испорченный D.I.Y. установка теплого пола оставит вас холодным, безнадежным и с будущими счетами за полный или ремонт. Мы считаем, что единственный логичный выбор — это поручить установку системы отопления профессионалам, на которых вы можете положиться.

The Underfloor Heating Company London — это специалисты в области теплого пола, способные профессионально установить как влажные, так и электрические системы. Свяжитесь с нами сейчас по телефону 020 3598 6301, и мы обсудим с вами ваши конкретные потребности и поможем решить, какой тип теплого пола подходит для вашего дома и для ваших конкретных критериев использования.

Позвонить 020 3598 6301

Влажные теплые полы — Пошаговое руководство по установке

Введение

В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать.Это руководство призвано дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам нужно определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор.Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и заделать, прежде чем приступить к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

Шаг 2 — Изоляция

Установка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на вашем чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, чтобы вы могли раздельно управлять обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше расположение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному образцу (похожему на приведенную выше диаграмму) взад и вперед, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, но при осторожном нажатии ногами не возникнет никаких проблем.

Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничивать ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними, когда они выходят из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ремесленного ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет на месте, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата правильно, затем закончите работу гаечным ключом.Очевидно, что хорошая фиксация важна, но не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

После того, как все будут отключены, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если вы смотрите на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. Некоторые коллекторы будут иметь встроенный манометр, в то время как для других потребуется винт на блоке (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к впускному отверстию для заполнения. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента будет нагреваться по мере затвердевания, вызывая расширение воды в трубах.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы все же выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, так как вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать этот влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

Теплый пол 101 — Боб Вила

Иллюстрация: Findanyfloor.com

Лучистые полы с подогревом, возможно, являются идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас самих.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в холодный солнечный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали на протяжении веков, от гипокауста — пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня — древних турецких и римских бань, до череды Фрэнка Ллойда Райта. — заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным — и даже пригодным для самостоятельной работы — для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черным полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка — популярные варианты отделки пола. Существуют также излучающие электрические подушки для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите подтянуть существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите проверенных местных профессионалов для любого домашнего проекта

Больше комфорта, меньше затрат на энергию

Лучистое отопление удобнее, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло обеспечивает относительно отсутствие сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет сделала излучающие полы более простыми в установке и исключающими утечки.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственный недостаток лучистого напольного отопления заключается в том, что его не так просто использовать для охлаждения. В обычной системе воздушного отопления те же каналы, по которым по каналам из печи подается горячий воздух, могут использоваться для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Затраты на системы теплого пола

Для нового строительства система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черному полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, он намного дороже в эксплуатации и поэтому обычно имеет смысл в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — простая задача, если вы строите новый дом — также можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала.
