Буровая установка своими руками, чертежи мгбу бесплатно

Установка для бурения скважин своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки на воду составит 15-20% от аналогичного готового агрегата.

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.
Скачать чертежи для буровой установки на воду своими руками:

1. Верхняя рама
2. Нижняя рама
3. Ползун
4. Гильза-ползун
5. Рама в сборе
6. Двигатель и ползун
7. Узел А
8. Бур

§ Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга –  40Х.
Скачать чертёж самодельного бурового вертлюга:

Буровой вертлюг своими руками

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура.

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг беритепростые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся — их порвёт.
Скачать чертёж замков для буровых штанг:

1. Замок на штангу 1
2. Замок на штангу 2

§ Буровая головка

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик. Если в месте бурения много камней, тогда покупайте в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Видео как изготовить буровую головку:

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую  и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт. Если использовать  мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Как сделать буровую установку своими руками

1. Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.

2. Покупка мотора — редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Видео работы аналогичной установки, изготовленой своими руками:

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться  хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться бурению скважин на воду можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события  и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно. Читайте литературу, книги и учебники про бурение скважин на воду. Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

§ Бурение своими руками

Чтобы сделать водную скважину вручную применяют шнековую или ударно-канатную технологию. Гидравлический способ потребует буровую установку. Разборную модель малогабаритки можно изготовить по чертежам с нашего сайта. И, возможно, бурение скважин на воду своими руками станет вашим бизнесом.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.



Желонка — полый металлический цилиндр для поднятия разжиженой породы и грязи из скважины на поверхость.



Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

www.byrilka.ru

Буровая установка своими руками: ударно-канатная, роторная, шнековая

Бурить скважины чаще всего требуется при устройстве скважины на воду, но и кроме того периодически такие работы нужны: установить металлические столбы под забор (беседку, перголу), создать поле для сбора тепла из земли при устройстве теплового насоса земля-воздух, при устройстве столбчатого фундамента и многих других строительных работах. Облегчит и значительно ускорит процессы малогабаритная буровая установка. Имея некоторый навык сварки, ее можно сделать своими руками.

Самодельная буровая установка

Виды самодельных буровых установок

Содержание статьи

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

  Одна из ударно-бурильных установок

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

  Шнековая буровая установка

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.
•

  Роторная буровая установка

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Методы очистки воды из колодца или скважины описаны тут.

Виды самодельных канатно-ударных бурильных установок

При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.

Наиболее простые конструкции

Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки. При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку.

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).

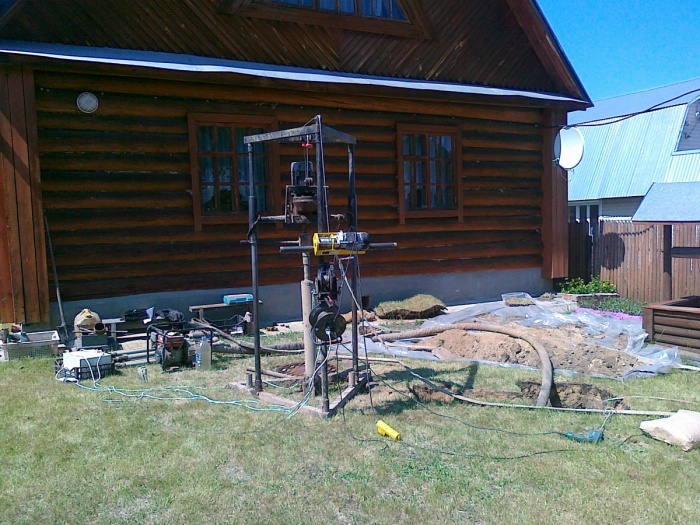

Сделанная своими руками мини буровая установка

Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.

Станина для малой буровой установки вид сбоку

Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.

Подробнее о том, как пробить и обустроить скважину для воды описано тут.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки



При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

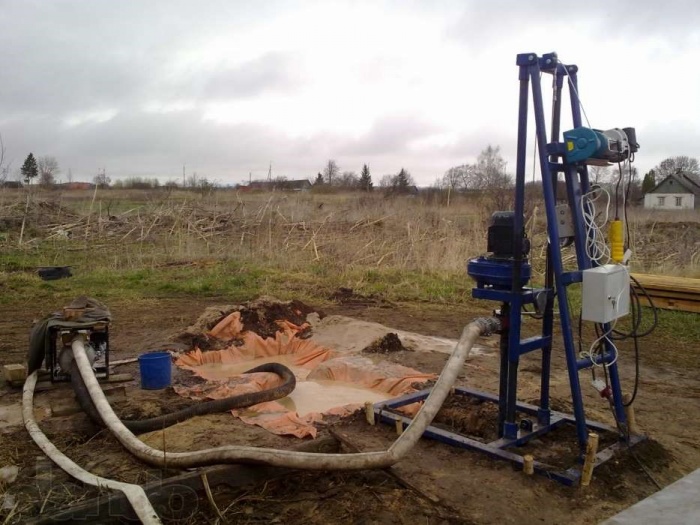

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна. Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки



Чертеж вертлюга для малогабаритной буровой установки



Как провести воду от скважины к дому читайте тут.

Простейшая установка для шнекового бурения

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

stroychik.ru

как сделать гидробур своими руками (фото, чертежи) » SanDizain.ru

Создание источника бесперебойной подачи чистой питьевой воды – немаловажная задача для тех, кто живет в частном доме. Для этого необходимо пробурить скважину, через которую будет поступать драгоценная жидкость. С этой целью многие приглашают команду профессиональных бурильщиков. А ведь можно создать необходимую буровую установку своими руками. Далее речь пойдет о создании гидробура в домашних условиях.

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

• Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.

Буровая установка

• Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

Внимание! Имейте в виду, что буровые установки подобного типа представляют собой конструкцию слишком сложную для того, чтобы ее можно было создать своими руками: большую часть ее функциональных элементов практически невозможно создать при отсутствии соответствующих навыков и инструментов.

• Роторы. Роторные конструкции работают по принципу гидравлики.
• Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Преимущества самодельной установки

Несомненно, буровая установка для создания скважины на воду обладает рядом некоторых преимуществ. К ним можно отнести:

1. Приемлемую стоимость. Отмечено, что заводская конструкция для бурения водной скважины в большинстве случаев стоит намного дороже той, которая был сделана своими руками.
2. Компактность и небольшой вес конструкции.
3. Технические характеристики буровой установки, сделанной вручную, как оказалось, ничем не уступают агрегатам заводского производства.
4. Простота монтажа. Самодельные буровые установки очень просто как монтировать, так и демонтировать.

   Самодельная буровая установка ударного типа

5. Мобильность. Благодаря своим габаритам и особенностям конструкции, самодельную установку можно использовать для бурения скважин на самых труднодоступных участках. Кроме того, разобранную буровую установку довольно легко перевозить, поскольку она помещается в обычный прицеп.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Самодельные буры

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

Ударный стакан

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

Совет. 2-3 витка на буре будет вполне достаточно для создания водной скважины средней глубины.

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

• Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

• К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
• Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
• Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
• Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
• К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет. Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

• Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
• Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Буровая установка: видео

Самодельная буровая установка: фото

sandizain.ru

Буровая установка своими руками: чертежи и схема

Для бурения скважин на воду своими руками не обойтись без простейших по принципу работы и конструкции установок. Как сделать такой аппарат, чтобы с его помощью проделать отверстие в почве глубиной не менее 20 м. (максимум 75 м)? Схема буровой установки достаточно проста, поэтому изготовить ее будет нетрудно.

Разновидности аппаратов

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

Буровая установка (МГБУ)

Шнекового типа

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

Установка для роторного бурения

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

• ложковый бур;
• змеевиковый бур;
• долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу. При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура. Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

Самодельная буровая установка

Инструменты для создания буровой установки

Чтобы построить простейшую буровую установку, необходимо подготовить следующие инструменты:

• сантехнический крест-универсал;
• ножовка для обработки металлических деталей;
• разводной ключ;
• стальная труба диаметром 12-13 мм;
• плашки;
• сгон.

Технология создания установки

Как сделать мини-буровую установку? Чертежи такого самодельного оборудования очень просты, поэтому проблем во время сборки не должно появиться.

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

• Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
• С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
• Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
• В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
• К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
• Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
• К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
• К устройству подсоединяется мотор с оптимальной мощностью.
• Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Изготовление оборудования ударного типа с электрическим приводом

Как изготовить оборудование ударного типа с электрическим приводом для проделки глубоких отверстий в плотных грунтах? Какие существуют инструкции по ее монтажу? Для получения эффективного оборудования необходимо придерживаться следующих правил:

• Предварительно следует подготовить все инструменты – электрическую дрель, болгарку, сварочный аппарат, отвертки.
• Стакан бурового аппарата изготавливают из стальной трубы диаметром от 11 до 12 см. Чет тяжелее он получится, тем эффективнее будет работать оборудование. Оптимальный вес – 70-80 кг.
• Внизу трубы вырезают заострения, напоминающие по форме зубья.
• На территории, где предполагается обустройство скважины, выкапывают яму. Именно в нее предполагается опускание стакана самодельной буровой установки.
• При помощи стального гибкого троса патрон прикрепляют к штанге. Для этого на его поверхности просверливают несколько отверстий. Длина троса соответствует глубине скважины. Рабочий инструмент должен свободно падать и подниматься наружу.
• Для удаления почвы со дна скважины, изготавливают желонку.

Методы бурения скважин

Как изготовить простейшую шнековую установку?

Бур изготовляется из стальной трубы диаметром 100 мм. На верхний конец отрезка навинчивают резьбу. С противоположной стороны трубы делают шнековый винт диаметром 200 мм, имеющий 1-2 витка. К концам полученной заготовки привариваются стальные ножи. Они должны размещаться под некоторым углом относительно почвы, что позволит срезать ее во время работы.

Для эффективной работы со шнековым буром к тройнику необходимо присоединить стальную трубу длиной 1,5 м. Фиксацию выполняют сварочным аппаратом. Внутри тройника должна находиться винтовая резьба. Его навинчивают на 1,5-метровую штангу. Для пользования буром необходимо взяться трубу и совершать вращательные движения для углубления инструмента в почву.

Видео: Ударно-канатное бурение в действии — самодельное

promzn.ru

Буровая установка своими руками — инструкция по изготовлению

При отсутствии централизованного водоснабжения или колодца бурят скважину под воду. Для выполнения буровых работ привлекают специалистов. У них имеется специальное снаряжение для бурения скважин.

Услуги специализированных организаций имеют высокую стоимость. Для уменьшения затрат изготавливают самодельное оборудование. В статье приведена простейшая схема буровой установки, выполнить которую сможет любой человек.

Виды бурильных установок

Для бурения скважин на загородных участках используют малогабаритные бурильные установки (МБУ). Они отличаются небольшими размерами, простой конструкцией и мобильностью.

Различают следующие виды оборудования для бурения скважин:

• Ударно-канатные.
• Шнековые.
• Роторные.

Виды бурильных установок

Ударно-канатные устройства

Рабочим инструментом агрегата является желонка. Она имеет вид цилиндрической полой стальной трубы 80—120 мм и длиной 50—100 см. С одного торца приваривают металлическую ручку. Другой торец оборудуют металлическим или резиновым клапаном. Для защиты проходки от разрушения оба конца элемента скруглены.

Рабочий снаряд закреплен на раме с лебедкой. Под действием груза желонку опускают в скважину. При достижении дна язычок клапана открывается. Приспособление захватывает часть грунта и желонку поднимают наверх. При движении вверх язычок клапана закрывается.

Ударно-канатная установка — конструкция

Шнековые устройства

Выемку земли из скважины выполняют специальными приспособлениями — шнеками. Они представляют собой стальные трубы с резьбовым наконечником. Диаметр изделий — 100—200 мм. Длина — от 2 до 10 метров.

При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления в скважину вставляют металлические штанги. Вращение шнеков производят механизированной бурильной установкой.

Шнековая буровая установка

Роторные механизмы

Представляют собой механизированные или ручные устройства для бурения скважин. Рабочим снарядом является бур с твердосплавными коронками. Одновременно с бурением в выработку подают воду. Она предназначена для вымывания грунта при бурении.

Для подачи воды используют мотопомпы. Источником воды служит заранее выкопанный приямок. При выходе из отверстия вода поступает в приямок. Из приямка воду через шланг подают обратно в скважину.

Роторная буровая установка

Разновидности буров

При сборке буровых установок применяют следующие виды буров:

• ложковый;
• змеевиковый;
• долотовый.

Виды буров

Ложковый бур

Предназначен для бурения скважин в мягких и пластичных грунтах. Изготавливают из стальной трубы. По всей длине элемента выполнена прорезь. Величина зазора — 10—15 мм. Труба с прорезью внешне напоминает ложку.

Левая кромка прорези служит для разрыхления грунта. Правая кромка служит поперечным выступом. Он ограничивает количество наполняемой земли в снаряде.

При вращении ложкового бура резец срезает часть грунта. Срезанный пласт наполняет полость бура землей.

Ложковый бур — виды

Змеевиковый бур

Применяют при бурении твердых пород. Представляет собой металлический патрубок с лопастями. Каждая лопасть имеет вид ласточкина хвоста. Принцип работы аналогичен действию штопора.

Долотовый бур

Имеет вид стальной трубы сплошного сечения. Наконечник снабжен режущей головкой с наклонными гранями. Для бурения твердых пластов угол заточки бура составляет 110–125°. Для бурения в мягких грунтах — 30–70°.

Долотовый бур

Инструменты для изготовления бурового станка своими руками

Для выполнения буровой установки своими руками требуются следующие инструменты:

• сварочный агрегат;
• электродрель;
• болгарка;
• крест-универсал сантехнический;
• рожковый или разводной ключ.

Совет. При глубине скважины более 30 метров следует использовать стальные штанги с толщиной стенки не менее 5 мм.

В качестве материалов необходимы:

• стальная труба диаметром 15 мм;
• крестовина;
• сгон;
• плашки.

Процесс изготовления бурового оборудования

Создание механизма включает в себя:

• Изготовление бура.
• Сварка рамной конструкции.
• Монтаж электрооборудования.

Изготовление бура

Порядок работ:

Размеры и устройство самодельного бура

• На концах ручек с помощью плашек нарезают резьбу длиной 2,0—2,5 см.
• Ручки вставляют в боковые входы крестовины.
• В нижний конец вкручивают сгон.
• К сгону присоединяют трубу диаметром 15 мм.
• К концу патрубка приваривают наконечник из двух треугольных стальных пластин.
• К крестовине присоединяют шланг для подачи воды.

Для соединения шланга с крестовиной используют переходник. Между переходником и крестовиной вставляют резиновую прокладку.

Сборка рамы

Для сварки рамы используют металлические профили квадратного или круглого сечения. Все элементы конструкции сваривают между собой в единую пирамидальную конструкцию.

На вершину рамы навешивают блок. Через блок натягивают стальной или пеньковый канат. К канату присоединяют буровой снаряд. К основанию рамы приваривают платформу для крепления электродвигателя.

Рама для ручного мотобура

Электрооборудование

Через отверстия в платформе прикручивают опоры электродвигателя. Мощность силового агрегата составляет 1,0—3,0 кВт. Для регулировки скорости вращения лебедки используется редуктор. Устройство через фланец присоединяют к валу электродвигателя.

Внимание! Между платформой и опорами электромотора устанавливают резиновые шайбы. Они служат для амортизации колебательных движений электродвигателя при работе.

Источником питания служит розетка сети переменного тока 220 В, либо автономный электрогенератор.

Буровая установка ударно-канатного бурения

Изготовление конструкции ударного типа с электроприводом

Опорным элементом самодельной буровой установки ударного типа с электрическим приводом является рамная конструкция. В качестве силового аппарата используют трехфазный асинхронный электродвигатель с редуктором. Для наматывания троса к редуктору присоединяют барабан.

Бур своими руками из лопаты

Изготовление шнековой установки

Для изготовления шнека применяют трубы диаметром от 100 до 120 мм. Процесс состоит из следующих шагов:

Один из вариантов изготовления шнекового бура

• На верхнем конце элемента нарезают резьбу.
• На нижнем конце приваривают наклонные режущие ножи.
• Верхний торец бура вставляют в патрон агрегата.
• Подводят нижнюю часть шнека к поверхности грунта и включают электродвигатель.

Для работы шнека используют промежуточные звенья. Они вкручиваются друг в друга по мере заглубления в почву.

Выполнение буровой установки с патроном

Для сборки патрона потребуется стальная труба диаметром от 100 до 120 мм и длиной 100—150 см. Процесс сборки агрегата состоит из следующих операций:

Устройство бура с патроном

• На одном конце снаряда просверливают отверстия для крепления каната.
• На другом конце нарезают зубцы для рыхления земли.
• К рабочему снаряду прикрепляют канат.
• Канат через лебедку наматывают на барабан редуктора.

Снаряд поднимают и опускают в скважину. Работы ведут до проектной глубины. Для подъема водонасыщенных грунтов используют желонку.

Самодельная буровая установка выполняется по строительным чертежам. Готовые схемы имеются в открытом доступе. Стоимость самодельного агрегата на 20—40% ниже заводских аналогов. При соблюдении технологии работ и качественном соединении деталей механизм прослужит долгие годы.

Видео по теме: Самодельная малогабаритная буровая установка

specnavigator.ru

Самодельная буровая установка своими руками от производителя

Приобретайте комплектующие и самостоятельно собирайте буровую установку по нашим чертежам

Малогабаритная буровая установка состоит из элементов, часть которых легко изготовить самостоятельно при помощи болгарки, сварочного аппарата, дрели и простого набора ручного инструмента. Но самые важные элементы, такие как вертлюг и замки буровых штанг требуют для изготовления высокоточных станков с ЧПУ, мы предлагаем приобрести у нас.

Бурение скважин — вечный бизнес!

Потребность в воде, пока живо человечество, не пропадет никогда. Даже собственная скважина на собственном участке это решение проблемы для человека на несколько лет, максимум десятилетий, в течении которых скважина приходит в негодность и приходится снова вызывать буровиков для бурения очередной скважины.

Если вас хотя бы однажды уже интересовала проблема водоснабжения, например для дачного домика, то со стоимостью работ по бурению скважин на воду вы так же знакомы. Даже, когда для бурения скважины используются малогабаритные буровые установки, стоимость скважины достаточно ощутима, не говоря уже о буровых на базе грузовых машин. Но вы прекрасно понимаете, что себестоимость производства работ на нашей буровой установке значительно ниже, чем бурение на машине, в чем и заключается её огромное преимущество.

Изготовленная своими руками переносная буровая установка для добычи воды по стоимости обойдется дешевле, а значит, экономическая эффективность ее работы будет более высокой.

У вас возник вопрос для чего вам установка?

1. с помощью малогабаритной буровой установки на воду вы обеспечите себя и всех своих родных очень удобным бесплатным источником воды в загородных домах и на дачах
2. у вас появится новый постоянный или дополнительный источник дохода
3. всего за один рабочий сезон вы не только вернете себе вложенные в нее средства, но и приумножите их в несколько раз.

Вы сомневаетесь? Заказов на работу оборудования из-за его компактности гораздо больше, чем на бурение скважин автомобильными установками и недостатка в них у вас не будет. Буровые работы тесно связаны с неизменно высоким спросом в летний период и неизбежным его падением в зимний сезон. Если даже за окном зима, вы сможете собрать установку, а работы начать уже весной и все средства, вложенные в компактные переносные мини буровые установки, окупятся после первых же нескольких пробуренных скважин.

Следующий вопрос, который возникает:

Как сделать буровую установку самостоятельно?

В работе простой установки применяется принцип бурения скважины с одновременной промывкой ее специальным буровым раствором. На приведенной здесь схеме показано устройство буровой установки с основными узлами и деталями, из которых она состоит, а также порядок их крепления на каркасе рамы. Раму по нашим подробным чертежам совсем не сложно изготовить на месте. Остальные элементы требуют специальной обработки на токарных станках с ЧПУ, и самостоятельно изготовить их не имея например токарного станка — невозможно.

Самодельная буровая установка на 50000руб
дешевле многих интернет предложений!

Эти детали мы предлагаем приобрести у нас:

Вертлюг

Вертлюг — одна из самых важных частей оборудования. Через него подается буровой раствор от насоса внутрь штанг. Самостоятельное его изготовление не рекомендуется из-за требуемой высокой точности обработке деталей. При превышении допустимого зазора между стаканом и валом, соединение деталей будет негерметичным и следовательно, не исключена возможность протечки промывочного раствора на первой же скважине.

Подробнее

Буровые штанги

Буровые штанги — предназначены для передачи вращательного момента от двигателя непосредственно к буру и подачи раствора в скважину. Обычно бывают размером 1- 1,8 м и наращиваются постепенно, по мере прохождения породы. Между собой буровые штанги соединяются при помощи специальных буровых замков с трапецеидальной резьбой.

Подробнее

Лопастной бур

Лопастной бур — основной инструмент для разрушения породы. При бурении в грунтах I и IV категории это самая оптимальная конструкция бура.

Подробнее

Для того, чтобы работала собранная своими руками легкая буровая установка понадобится еще мотор-редуктор, мотопомпа, рукава для мотопомпы, шланг для раствора. Их легче приобрести на месте, получив при этом возможность пользоваться услугами гарантийного ремонта и обслуживания.Основные же детали оборудования мы предлагаем вам приобрести у нас с гарантией качества изготовления и надежности для долгосрочной эксплуатации.

О составе самого необходимого комплекта, без затрат на ненужные мелочи мы охотно проконсультируем вас при покупке у нас основных элементов оборудования. На нашем форуме вместе с единомышленниками вы узнаете как сделать буровую установку самостоятельно. Подробные чертежи по изготовлению рамы для крепления оборудования и инструкции по его сборке будут в вашем распоряжении абсолютно бесплатно. На каждой схеме есть подробное описание деталей и рекомендации по сборке.

Надеемся, что изготовленная по нашим чертежам самодельная буровая установка для бурения скважин, своей безотказной работой доставит вам не только моральное удовлетворение, но ощутимое материальное вознаграждение. Продажа узлов деталей для сборки установок осуществляется нами круглогодично. Звоните! Телефон наших менеджеров (4832)36-60-95 или пишите на электронный адрес [email protected], наши консультанты всегда к вашим услугам. Начните свой бизнес по бурению скважин одним звонком!

Города, в которые осуществляем доставку: Абакан, Алматы, Альметьевск, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Барнаул, Белгород, Белогорск, Березники, Бийск, Биробиджан, Благовещенск, Братск, Брянск, Великий Новгород, Владивосток, Владимир, Волгоград, Волжский, Вологда, Воронеж, Глазов, Димитровград, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишимбай, Йошкар-Ола, Казань, Калуга, Кемерово, Кипарисово, Киров, Киселевск, Клинцы, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Лабытнанги, Липецк, Магадан, Магнитогорск, Махачкала, Миасс, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Ноябрьск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Прокопьевск, Псков, Пятигорск, Ростов-на-Дону, Рубцовск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Уфа, Хабаровск, Ханты-Мансийск, Чайковский, Чебоксары, Челябинск, Череповец, Чита, Шарья, Шахты, Южно-Сахалинск, Якутск, Ярославль, Абакан, Актау, Актюбинск (Актобе), Анадырь, Анапа, Астана, Атырау, Балхаш, Белорецк, Волжск, Забайкальск, Зеленоград, Калининград, Караганда, Кокчетав (Кокшетау), Кустанай (Костанай), Кызыл-Орда, Минск, Наб.Челны, Ниж.Новгород, Ниж.Тагил, Нов. Уренгой, Норильск, Октябрьский, Павлодар, Петропавловск (Казахстан), Рыбинск, Семипалатинск (Семей), Старый Оскол, Сызрань, Талды-Курган, Тараз, Уральск, Уссурийск, Усть-Каменогорск (Оскемен), Чимкент (Шымкент),Чистополь, Энгельс

Бур

samodbur.ru

Самодельная буровая установка на воду

Каждый человек, у которого есть свой дачный участок, знает, насколько важно иметь собственный источник воды. Это не привилегия — а необходимость, без которой нельзя принять душ, помыть фрукты или полить цветы. Конечно, кто-то вспомнит о мифических централизованных каналах водоснабжения в сельской местности. Но это не более чем фантазия.

На данный момент единственная возможность получить полноценный источник воды на даче — это сделать буровую установку своими руками и с её помощью пробурить скважину. Поверьте, это не так сложно, как может показаться, на первый взгляд. Но вам придётся приложить определённые усилия, чтобы добиться результата.

Виды буровых установок для воды

Перед тем как построить буровую установку для воды своими руками необходимо немного разобраться в особенностях самых популярных конструкций. Можно выделить четыре основных вида, которые чаще всего используются строителями:

1. Шнековая буровая установка для воды. В процессе работы шнек достаёт грунт. Вода для промывки не нужна.
2. Ударно-канатная конструкция. Система состоит из рамы и основания в виде треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
3. Ручная установка с ротором — это самый простой, с инженерной точки зрения, вариант. В нём даже нет электромотора. Для бурения используется человеческая сила. Подобные установки для добычи воды используются довольно редко в профессиональном бурении из-за медлительности и больших трудозатрат.
4. Роторная система по добыче воды — обеспечивает эффективное гидробурение.

Как видите, каждая буровая установка для воды работает по определённому принципу на базе уникальной конструкции. К примеру, если вы будете осуществлять ударно-канатное бурение своими руками, то разрушение слоя почвы будет происходить при помощи груза. Он будет ритмично опускаться вниз, разрушая пласт за пластом.

Внимание! Как только, грунт размягчится — его вынимают из воронки. Затем цикл повторяется вновь, чтобы добраться до воды.

Если использовать при работе вращающийся бур, то можно как выиграть, так и проиграть. Выигрыш заключается в том, что вам нужно прикладывать меньше физических усилий. Главная же сложность заключается в конструировании самой конструкции. Она довольно громоздкая и сложная в технологическом плане. Поэтому нужно приложить немало усилий, чтобы сделать её.

Внимание! Определённые конструкционные элементы для буровой установки создать своими руками невозможно. Поэтому будьте готовы к тому, что их придётся купить.

Некоторые детали к буровой установке, собираемой своими руками, придётся заказывать у токаря. Главное, чтобы результатом вашей работы стал профессиональный аппарат, который на отлично справится с поставленной задачей. К тому же после использования вы сможете его перепродать или же сдать в аренду.

Довольно часто после успешного бурения скважины на своём участке к человеку, осуществившему данный проект, начинают обращаться соседи с просьбой сделать для них так же. Поэтому постройка буровой установки для воды своими руками может стать первым шагом к началу успешного бизнеса.

Виды буров

Не только буровые установки могут разделяться на виды. Буры, которые вы будете использовать для создания скважины своими руками, также имеют свою классификацию:

• Ложковый бур для буровой установки для воды. Данный конструкционный элемент применяется на пластичных грунтах. Обычно это смесь песка и глины. Существует два варианта исполнения. В первом низ ложки делается в форме ковша с резцом с левой стороны. Правая сторона выполняется в виде поперечного выступа. Во втором варианте ложка делается из трубы подходящего диаметра.
• Змеевиковый бур нужен для прохождения плотных суглинков. Устройство работает как штопор. Он быстро вкручивается в грунт. Лезвие конструкции делается в форме ласточкиного хвоста. При этом его нужно предварительно закалить. Для изготовления конструкции нужны услуги профессионального токаря, своими руками здесь справиться не получится.
• Долото необходимо чтобы пробиться через каменистые породы высокой плотности. При создании конструкции особое внимание нужно уделить углу заострения. От этой характеристики зависит, с каким грунтом вы сможете работать впоследствии. Для твёрдых пород нужно 110—125 градусов, для мягких достаточно 35—70. Также большое значение имеет форма.

Выбор правильного бура также играет важную роль при создании буровой установки для воды своими руками. Если вы подберёте неправильный бур, то просто не сможете углубиться до нужной отметки.

Пошаговая инструкция создания ручной буровой установки своими руками

Необходимые инструменты и материалы

Перед тем как начать собирать ручную буровую установку для добычи воды своими руками нужно проверить наличие материалов и инструментов, у вас должен быть:

• Сантехнический крест.
• Ножовка по металлу.
• Стальная труба. Её диаметр должен составлять половину дюйма.
• Плашки.
• Разводной ключ 1.
• Сгон с полудюймовым диаметром.

Как только, все инструменты и материалы собраны — можно приступать к сооружению конструкции своими руками. Но предварительно нужно подготовить отрезки трубы. Именно они послужат основой самодельной буровой установки для воды.

Алгоритм создания

Чтобы создать буровую установку для воды своими руками нужно использовать качественные материалы и инструменты. При этом сам алгоритм особой сложности не представляет. Он состоит из таких этапов:

1. Чтобы создать крестовую конструкцию из труб нужно на концах сделать нарезку. При этом её длина должна составлять два сантиметра.
2. Приварите стальные пластины к трубе с торцевой стороны. Каждая пластина должна быть выполнена в виде наконечника.
3. Обеспечьте подачу воды. Сделать это можно своими руками. Просто присоедините шланг к крестовому отверстию. Для плотности соединения нужно использовать специальный переходник. Это позволит увеличить эффективность буровой установки.
4. В отверстии креста монтируется сантехническая резьба. Лучше всего, чтобы она была из ПВХ. В крайнем случае можно использовать пеньковое волокно.
5. К нижней части трубы присоединяется отрезок с наконечником. Чтобы это стало возможным нужно использовать сгон.

После завершения всех этих пунктов вы получите готовую и установленную ручную буровую установку для воды, которую вы сделали своими руками. Но есть один важный нюанс, о котором вы должны знать. При достижении скважиной углубления в один метр проводится замена на более длинный отрезок трубы.

Делаем электрическую буровую установку для воды своими руками

Начать нужно традиционно с подбора необходимых инструментов для создания буровой установки для воды своими руками, вам понадобится:

• дрель с набором сверл,
• отвертка,
• болгарка,
• устройство для сваривания.

Сама буровая установка для воды состоит из таких конструктивных элементов:

• желонки,
• стакана,
• станины.

Чтобы работа по добыче воды своими руками продвигалась быстрее, буровой установке необходимо подсоединение к мотору. Оптимальный вес патрона составляет 70-80 килограмм. За очистку забоя отвечает желонка. Процесс изготовления состоит из таких этапов:

1. Стакан нужно изготовить из трубы. При этом диаметр детали должен находиться в диапазоне от 11 до 12 см. Чем тяжелее материал буровой установки для воды, которую вы делаете своими руками, тем лучше.
2. Внизу отрезка делается заострение в виде треугольных зубьев. Несколько отверстий просверливаются в патроне.
3. В земле выкапывается яма. В неё будет опускаться стакан буровой установки для воды, которую вы строите своими руками.
4. Бур делается из стальной трубы. В сечении она должна составлять 10 см. На верхний конец навинчивается резьба. С противоположной стороны делается шнековый винт на 1-2 витка. Его диметр 20 см.
5. Стальные ножи привариваются к шнеку.
6. На штангу крепится тройник.

Буром готовой буровой установки для воды нужно углубиться. Как только глубина превысит 1 метр — штанга удлиняется. Как видите, всё это можно легко сделать своими руками, и у вас на участке будет вода.

Итоги

Создание буровой установки для воды своими руками позволит вам получить полную автономность и собственный источник. Конструкция не представляет особенной сложности, и собрать её под силу каждому.

bouw.ru
