как самостоятельно вручную провести работы
К сожалению, далеко не ко всем участкам подведен водопровод. Владельцам такой недвижимости приходится выбирать малокомфортную жизнь «без удобств» либо проводить ручное бурение скважин на воду. Можно считать этот метод самым дешевым и распространенным способом обустройства источника для автономного водоснабжения. Для проведения работ обычно приглашают специалистов, но при желании их можно выполнить самостоятельно. Сегодня мы будем разбирать, как пробурить скважину своими руками и какие способы существуют.
Способы самостоятельного бурения
Шнековый метод
Очень распространенный метод бурения, чаще всего используется для обустройства неглубоких скважин. Его суть в том, что при помощи лопастей шнека почва разрушается и выносится на поверхность. Существует две технологии такого бурения. Для первой используется шнек, лопасти которого приварены к основе под прямым углом. В процессе работы лопасти разрезают почву под углом 90°, после чего измельчают и транспортируют наверх. Основной недостаток метода: часть грунта падает внутрь скважины и ее требуется извлекать на поверхность.

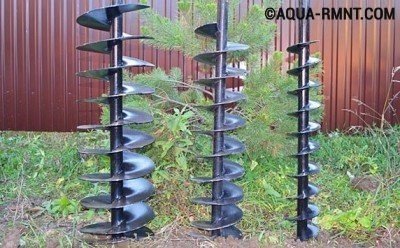

Разрушающие грунт лопасти шнекового инструмента могут быть приварены к оси под разными углами, на технологию бурения данный факт не влияет. Шнековое бурение в любом случае напоминает закручивание «штопора» с последовательным подъемом разрушенной породы
Более удобна вторая технология. В этом случае используется шнек с лопастями, которые привариваются к трубе под углом в 30-70°. Устройство разрезает грунт и, не измельчая его, транспортирует на поверхность.
Достоинство метода состоит в том, что при этом внутрь скважины ничего не попадает. На промышленной буровой установке обязательно используется подача в выработку промывочной жидкости, чаще всего воды. Струя, закачиваемая насосом внутрь обсадных труб, вымывает на поверхность отвал. В процессе ручного бурения скважин насосная промывка вряд ли будет использоваться. Однако профессионалы рекомендуют применение жидкости для промывки, которая существенно облегчает процесс бурения.
Колонковое бурение
При использовании этого метода бурение производится с помощью специального инструмента, представляющего собой трубу, на конце которой находится колонковая коронка с острыми резцами из прочного металла. Сверхтвердые скальные породы сначала разбивают долотом, затем бурят с помощью коронки и поднимают забившийся в колонковую трубу шлам.
Коронка, вращаясь вместе с трубой, углубляется в грунт, образуя скважину соответствующего ей диаметра. Шлам собирается внутри снаряда и поднимается вместе с ним на поверхность. Ударами тяжелой кувалды освобождают полый «стакан» от породы. В процессе бурения скважины своими руками внутрь снаряда должна подаваться вода либо чистая, либо с примесью глины. Это укрепляет стенки скважины и мешает их обрушению.

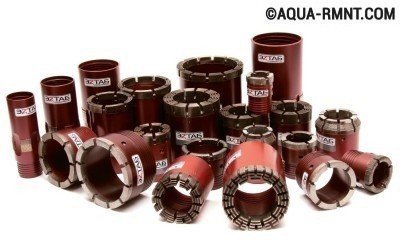

Колонковые коронки могут быть самых разных видов, их выбор зависит от физико-механических характеристик породы, в которой предстоит бурить скважину
В своей верхней части колонковая труба оснащается крепежными приспособлениями, на которые наращиваются штанги. Так достигается необходимая глубина бурения. Наращивание происходит поэтапно. После того, как был заглублен первый участок трубы, на нее крепится новая штанга, длина которой от 1,2 до 1,5 м. Затем действия повторяются. Таким образом из снаряда и штанг формируется технологическая колонна. Очень важно, чтобы стакан и трубы соединялись между собой как можно более прочно. В точках их крепления не должен присутствовать заметный люфт и нежелательные подвижки.
Ударно-канатный способ
Тяжелый буровой инструмент поднимается на высоту от 2 метров и с силой опускается на участок бурения. Он разбивает породу и захватывает ее режуще-захватывающим приспособлением, находящимся на нижнем крае трубы. Оно называется желонка и может быть самого разного вида, в зависимости от типа почвы.
Для облегчения процесса бурения в скважину вливается глиняная смесь или вода, которая позже вычерпывается с помощью особого приспособления, выполненного в виде ковша.

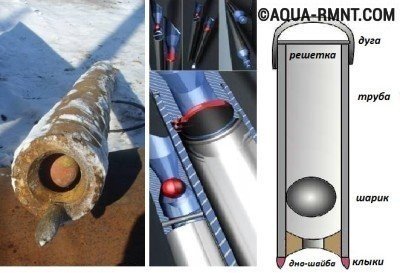

Схема желонки с шариковым клапаном, одного из типов инструмента, специально предназначенного для работы с мягким и сыпучим грунтом
Ударно-канатный метод предполагает использование треноги. Она сооружается над местом бурения. Высота устройства – порядка двух метров. На верхней части оборудования монтируется блок, через который перекидывается трос. На его конце прочно закрепляется желонка. Инструмент поднимается на поверхность земли и опускается в скважину с помощью троса. Очищение желонки от шлама производится через технологическое отверстие, расположенное в полуметре от ее нижнего края.
Некоторые умельцы утверждают, что знают, как вручную пробурить скважину, для чего вовсе не требуется возведение треноги. Многолетняя практика показывает, что это возможно только для глубин менее 10 м и потребует от строителей чрезмерных физических усилий.
Узнать подробнее о технологии бурения водоносных скважин можно из следующего материала: https://aqua-rmnt.com/vodosnab/kolod-skvaj/texnologii-bureniya-skvazhin.html
Ударно-вращательный метод
Метод очень похож на предыдущий способ бурения. Главное отличие: буровая установка выполняет сразу вращательные и ударные движения. Таким образом усилия, приложенные к снаряду, увеличиваются и процесс бурения ускоряется. Грунт, выбитый желонкой, при помощи особого ковша транспортируется на поверхность. Метод считается самым лучшим для обустройства скважины в каменистых твердых грунтах.
Для облегчения процесса бурения используется самодельная тренога — конструкция, с помощью которой вынимать из скважины бур намного проще и легче
Нужно отметить, что наименее результативным из всех способов является шнековый. Однако он наиболее простой, поэтому именно его чаще всего выбирают, когда собираются самостоятельно пробурить скважину. Впрочем, выбор метода бурения так же зависит от состава почвы на участке. Шнековый способ чаще всего бесполезен на твердых грунтах, а применение ударно-вращательного нецелесообразно на мягких почвах. Таким образом прежде, чем начать бурение следует обязательно выяснить состав грунта на участке.
Раскачать скважину после бурения поможет следующий материал: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-raskachat-skvazhinu-posle-bureniya.html

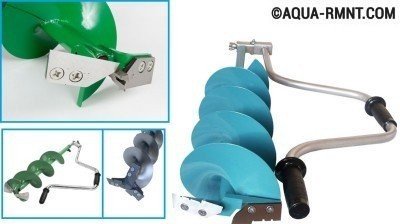

Бурим скважину приспособлением из ледобура
Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.
Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы
Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:
- Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
- Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов. Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
- После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
- Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
- В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
- Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
- После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.
Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.
Узаконить использование скважины можно разобравшись в действующем законодательстве. Подробности: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-uzakonit-skvazhinu.html
Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины
Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.
Ручное бурение скважин | пробурим источник вручную дешево
На чтение 5 мин. Опубликовано
В данной статье рассмотрим ручное бурение скважин, а точнее, какое оборудование для него понадобятся и как правильно его провести. Самостоятельно пробурить скважину можно намного дешевле. Ведь для этого не нужна громоздкая буровая установка и все к ней прилагающееся.
Типы скважин
Перед буровым процессом и обустройством водозабора, необходимо определиться с типом водозабора.
«Абиссинку» бурят чаще всего глубиной 10-15 метров. Питание таких источников происходит от рядом находящихся водных бассейнов, накопления осадков.
Абиссинский колодец состоит из колонн диаметром 5-8 см, в связи с этим она получила второе название «скважина-игла». Внизу колонны расположен фильтр с прорезями, изготовить его можно своими руками. При самостоятельной проходке абиссинского колодца используют ударный метод.
При нахождении водоносного слоя в агломератах бурят скважину на песок. Грунтовые воды залегают на глубине 30-50 м. Бурение скважины на воду вручную не является сложным, так как не придется проходить по твердым породам.
Артезианские источники не поддаются ручной проходке ввиду глубокого залегания водоносного пласта (40-200 метров). Здесь понадобится помощь профессионального бурильщика со спецтехникой.
Выбор места
Обнаружить воду на участке поможет силикагель. Отвешивают небольшое количество вещества и помещают его в горшок, оборачивая все это тканью. Горшок помещают на глубину 1-1,5 м. Спустя сутки горшок достают и взвешивают силикагель. Разница веса будет прямо пропорциональна глубине залегания вод.
Более профессиональным методом считают разведочные буровые работы на глубину 8-10 метров. При появлении серебристого песка, можно продолжить буровые работы.
Методы ручного бурения скважин
Если глубина водозабора не превышает 40 метров в основном применяют ручное бурение шнеком. Шнековое ручное бурение напоминает открывание штопор ввиду своей похожего механизма. Конец шнека оснащен металлическими лопастями, которые при заглублении поднимают выбуренный грунт к верху скважины.
Шнек бывает:
- с лопастями под углом 90°;
- с лопастями под углом 30-60°.
Лучше всего использовать лопасти, направленные под острым углом — они не позволяют грунту поступать обратно в ствол. Для удобства можно применить малогабаритную установку со шнеком. МГБУ ускоряет процесс и позволяет бурить грунт с включением скальных пород.
Если вы хотите провести ручное бурение садовым буром, дополнительно вам понадобятся:
- трубы для обсадки;
- трубы для наращивания колонны.
Колонковое ручное бурение проводится трубой диаметром 160 мм. с коронкой на конце. Колонковым буром можно пройти около 20 метров в день. Для наращивания колонны применяют трубы длиной 1,5 метра.
Коронки выбирают и затачивают исходя из свойств грунта. При очень крепких породах необходимо воспользоваться долотом, после начать ручное бурение колонковой трубой. Когда в ней накапливается шлам, вытаскивают на поверхность; после продолжают буровой процесс.
Перед началом ручного бурения колонковым способом обязательна обсадка водозабора. Для облегчения прохождения колонкового инструмента по стволу в него подают жидкость или глиняный раствор.
Для ударно-канатного ручного бурения применяют специальную установку, состоящую из треноги, лебедки с тросом и ударного стакана на конце. Этим стаканом пробивают грунт, раз за разом опуская его с высоты 2 метра.
Буровой процесс упрощается ввиду снижения нагрузки и полуавтоматического режима. Конец забивного стакана должен быть заточен так, чтобы он мог разбить даже твердые породы. Желонкой вытаскивают на поверхность рыхлые породы.
Когда в стакан набивается порода, его вытаскивают, и проходя кувалдой стенкам, извлекают ее.
Этапы ударно-канатного ручного бурения
- Выкопать яму 1*1 м. глубиной 0,5 м.
- Установить садовый бур и, проворачивая его, начать ручное бурение. Углубляясь наращивать штанги, закрепляя их болтами.
- Дойдя до влажного песка, извлечь бур и забить молотом обсадную колонну.
- Обрушенную породу извлечь желонкой.
- Чтобы получить герметичную колонну, при наращивании ее необходимо сваривать.
- Чтобы понять, до каких пород вы углубились, прислушайтесь. Если осадные трубы при проворачивании издают скрежет — крупный песок; шелест возникает при появлении мелких фракций; если ничего не слышно — глина.
- При проходке по рыхлым породам используют желонку, глину и крупнофракционный песок бурят стаканом.
- При наполнении прочистить инструмент и повторить буровой цикл.
Для легкого прохождения бурового инструмента заливают в ствол жидкость или раствор глины. Если вдруг вы услышали шум, залейте в ствол воду. При медленном проникновении воды следует заглубиться на 50 см., при быстром ее поступлении хватит заглубления на 20-30 см.
При неоднородной геологии местности подойдет ударно-вращательный способ. За счет своей конструкции такая установка позволяет ускорить буровой процесс. Такой метод подойдет для проходки по рыхлым породам. Чтобы при проходке не обрушились водозаборные стенки, делают обсадку трубами, устанавливают фильтр.
Технология шнекового ручного бурения скважин
Перед тем, как начать ручное бурение скважин на воду, нужно приготовить:
- МГБУ или бур;
- буровую вышку с талью;
- 3-4 штанги для наращивания;
- трубы для обсадки.
Буровая вышка с талью необходима при проходке глубже 8 м. для упрощения работы.
Чтобы сделать шнек самостоятельно, понадобится толстостенная труба калибром 100 мм. Верх трубы оснащают винтовой резьбой для соединения со штангой, низ — винтом. Число спиралей не должно быть менее двух.
Чтобы бур легче было прокручивать, сверху к нему приваривают рукоятку. На трубу необходимо приварить острые крылья-лопасти из листового железа. После делают штанги из таких же труб с резьбой. Для соединения также понадобятся муфты с таким же шагом. Вместо шнека можно применять ледовый бур, изготовив дополнительно штанги.
Этапы ручного бурения скважин
Сначала необходимо выкопать шурф 1,5*1,5 метра, сделав его обсадку ДСП или из обрезов доски. Установить бур и начать вращение по часовой стрелке, при этом оказывая на него давление.
После углубления на 1 метр забивают в ствол обсадку калибром 120-150 мм. Когда бур войдет на всю свою высоту, его наращивают. Углубляясь в грунт штанги маркируют, упрощая тем самым задачу подсчета пробуренных метров.
Чтобы не допустить искривления ствола между почвой и обсадкой, вбивают клинья. При появлении влажной почвы нужно углубиться еще немного для достижения водоносного пласта.
Обсадные трубы опускать необходимо, оставляя до дна 50 см.
Теперь вы знаете, как пробурить скважину вручную. Остается только выбрать место, изучить геологию местности и выбрать подходящий способ и оборудование.
Бурение скважин на воду своими руками: способы и рекомендации
Несовершенство устаревших коммуникаций или большая удаленность от магистрали централизованного водопровода принуждает дачников использовать природные ресурсы для обеспечения хозяйства водой из автономного источника. Экономные владельцы загородных участков предпочитают обходиться без привлечения профессиональных мастеров, выполняя бурение скважин вручную. Рекомендации специалистов помогут выбрать подходящую технологию и изготовить необходимое оборудование собственноручно.
Самостоятельное бурение скважин.
Способы самостоятельного бурения
Специфика существующих методик определяется типом гидротехнического сооружения. Главными отличительными качествами, влияющими на выбор способа и применяемого для ручного бурения технического оснащения, являются глубина залегания водоносного горизонта и физико-геологические характеристики грунта.
Наибольшее распространение получили следующие технологии:
- шнековая;
- колонковая;
- ударно-канатная;
- гидробурение.
Допускается комбинированное использование нескольких методов, ускоряющих процесс сооружения шахты для размещения скважинного колодца. Удачно сочетается шнековое бурение с ударно-канатным. Народных умельцев привлекает возможность изготовления буров для всех технологий своими руками.
Ручной шнековый метод
Шнек рекомендуется использовать для формирования скважин, поставляющих жидкость из водоноса, расположенного не ниже 40 м от поверхности. Благодаря доступности исполнения шнековый способ пользуется спросом среди начинающих мастеров, не обладающих профессиональными навыками строительной деятельности.
Принцип действия определяется конструкцией бурового приспособления. Шнек изготавливается в виде спирального стержня с лопастями и специальным наконечником. Аналогично штопору устройство ввинчивается в почвенный слой. Пласты грунта разрушаются при заглублении винтообразного изделия, выносясь на поверхность металлическими витками.
Технология колонкового бурения
Основана на применении особого инструмента, базовым элементом конструкции которого является колонна с сечением до 16 см, оснащенная режущей коронкой. Процесс сооружения скважины ускоряется благодаря специфике выполнения мероприятий по ручному бурению.
На верхней поверхности колонковой трубы при заглублении устройства узлами крепления фиксируются полутораметровые штанги. Поэтапное наращивание способствует формированию технологической колонны.
Плотные породы легко разрушаются заточенными краями коронки, изготовленной из металла повышенной прочности. Базовым критерием при выборе размера и формы режущего инструмента являются физико-механические характеристики грунта.
Ударно-канатный способ
Заключается в разъединении поверхностных пластов почвенных пород посредством ударной силы, возникающей при падении забивного стакана.
Конструкция буровой установки представлена следующими элементами:
- над местом будущей скважины размещают треногу;
- для облегчения подъема на двухметровую высоту используется лебедка с тросом;
- инструмент, разрушающий слои грунта, изготовленный из металлической трубы с режущей кромкой, способной пробивать отверстия в твердых породах, канатом закрепляется на подъемном механизме.
Для автоматизации процесса рекомендуется задействовать редуктор, приводимый в действие двигателем.
Ударно-вращательный метод
Является разновидностью, отличаясь от предыдущей технологии бурения скважин на воду дополнением ударных действий вращательными движениями. Способ позволяет ускорить процесс создания водяной шахты. Рекомендуется использовать данную методику на участках с неоднородными геологическими характеристиками.
Станок для ударно-вращательного метода.
Конструктивное исполнение ударного инструмента определяется типом разбиваемой породы. Функциональным элементом бура, применяемого при ручном сооружении скважин желонковым методом, является шариковое, дисковое или поршневое клапанное устройство.
Гидробурение
Технология основана на использовании разрушительных способностей жидкой среды. Вода, усиливающая воздействие на поверхностные пласты бурового инструмента, позволяет сократить время на формирование скважинного шурфа.
Способ предусматривает применение дополнительного оборудования, представленного мотопомпой, поставляющей жидкость во внутреннее пространство водяной шахты для вымывания породы, измельченной буром.
Способы изготовления необходимого оборудования
Буровая установка для абиссинской скважины.
Особенности технологического процесса различных методов бурения скважин вручную предполагают привлечение специфического оснащения. Главным преимуществом буровых инструментов является возможность обойтись без приобретения готовых изделий заводского производства. Даже неопытный дачник способен самостоятельно изготовить требуемое оборудование.
Ручной шнековый бур
Изготовление шнека стандартной конструкции требует выполнения следующих действий:
- Держатель, режущие лопасти и наращиваемые отрезки штанги соединяются специальными муфтами. При выборе труб для формирования технологической колонны рекомендуется отдавать предпочтение металлическим изделиям, предназначенных для газовых магистралей.
- Надежность конструкции обеспечивается дополнительным затягиванием отдельных крепежных фитингов специальными болтами. Подобные действия направлены на предотвращение вероятности развинчивания стержней при изменении направления вращения в обратную сторону.
- Для изготовления лопастей применяются стальные пластины повышенной прочности. Минимально допустимой толщиной листа является 3 мм.
Абиссинская скважина игла
Конструкция инструмента представлена фрагментом металлической трубы с конусообразным наконечником, способствующим облегченному прохождению бура сквозь пласты породы к водоносному горизонту.
На иглу устанавливается 80-сантиметровый щелевой фильтр. Участок перфорации обволакивается проволокой и накрывается сеткой из нержавейки. Скрепление элементов системы выполняется оловянным припоем.
Желонковое бурение
Рабочим инструментом, позволяющим извлекать отработанную породу после разрушения ударным способом, является желонка. Простейшая конструкция оснащается плоским клапаном.
Желонка для бурения.
Самостоятельное изготовление начинается с приваривания к нижней части трубы, подобранной в соответствии с диаметром водяной шахты, башмака с размером, на 6 мм превышающим сечение желонкового инструмента. Внутри трубной основы сваркой закрепляется шайба. Пластина для клапанного механизма фиксируется шарнирным соединением, обеспечивающим свободное открывание и закрывание.
Металлический стержень выполняет роль ограничителя. Прут приваривается к внутренней поверхности клапана.
Гидробурение
Для подачи воды к участку бурения на метровом отрезке толстостенной трубы закрепляется несколько небольших трубочек. Необходимое давление подаваемого потока обеспечивается компрессором. В верхней части конструкции устанавливается насос. Для откачки жидкости на поверхность рекомендуется использовать отдельный помповый агрегат.
Пошаговая технология бурения шнековым способом
Эффективность шнекового метода подтверждается при бурении скважин в рыхлых и глинистых породах. Технология основана на разрушении грунта винтообразным снарядом.
Подготовка необходимых инструментов
Для выполнения работ потребуются такие компоненты:
Ручное бурение шнеком.
- лебедка с тросом, закрепленная на треноге;
- трубы для обсадки;
- набор из 3-4 штанг;
- шнековое устройство.
Самодельная буровая вышка изготавливается из 3 брусьев, установленных в форме треугольной пирамиды. По центру располагается несущая колонна.
Необходимость обсадных колонн объясняется вероятностью обрушения стенок скважины.
Изготовление шнека из подручных материалов
В качестве основы рабочего инструмента рекомендуется использовать стальную толстостенную трубу сечением 100 мм. Для соединения со штангой на верхнем участке создается зона с резьбой. Шнек закрепляется на нижнем конце.
1,5-метровая рукоятка, приваренная к основанию, облегчает проворачивание снаряда. Переход между держателем и штангами обеспечивается тройником.
Режущие лопасти выполняются из листа 2-2,5 мм. Сваркой полосы на равном расстоянии закрепляют на стержне.
Проведение буровых работ
Для устойчивости трубы выкапывается углубление 150х150 см. Отрезки доски или листов ДСП защищают стены шахты от осыпания.
По часовой стрелке инструмент ввинчивают в породу, периодически извлекая для очистки. Ствол скважины формируется обсадными колоннами начиная со второго метра. Сечение обсады должно немного превышать размеры лопастей снаряда. Дальнейшая забивка труб выполняется по ходу заглубления шахты.
О потребности наращивания бура свидетельствует полное погружение в грунт. Штанги добавляются по мере необходимости.
Бурение скважин на воду своими руками. Ручное бурение.
Ручное бурение водозаборной скважины – возможность обеспечить свой участок чистой водой при отсутствии централизованного водоснабжения. Для бурения скважины вручную нужно будет подготовить специальное оборудование, материалы и приспособления. Несмотря на сложность и трудоемкость такой работы, ее можно выполнить качественно и надежно.
Ручное бурение скважин.
Способы самостоятельного бурения
Основные способы ручного бурения скважин:
- шнековый;
- ударно-вращательный;
- ударно-канатный;
- гидробурение.
Для ускорения процесса несколько из них иногда комбинируют. Чаще всего совмещают шнековый и ударно-канатный способ бурения.
Ручной шнековый метод
Это распространенная, простая и часто используемая технология. Применяется она для обустройства неглубоких скважин (до 30-40 м). Ее принцип действия заключается в том, что бур с конусообразным наконечником ввинчивают в почву путем вращения. Разрушенный слой земли удаляется при подъеме. Данная методика может использоваться только в мягких породах.
Технология колонкового бурения
Для работы применяется специальный инструмент – колонна (полая труба). На конце расположена коронка, выполненная из прочного металла и имеющая острые резцы. При вращении она заглубляется, порода собирается в снаряде и при наполнении поднимается с ним на поверхность.
Ударно-канатный способ
Ручное бурение водозаборной скважины.
При данной методике разбивание поверхности почвы происходит в результате силы удара тяжелого бурового приспособления, расположенного внутри обсадной трубы. Он разрушает почвенный слой, захватывает его и при наполнении металлического забивного стакана с заточенной кромкой вынимается на тросе.
Буровая установка состоит из следующих элементов:
- треноги, установленной над местом будущей скважины;
- лебедки с тросом;
- металлического инструмента с режущей кромкой, закрепленного при помощи каната.
Ударно-вращательный метод
Способ схож с предыдущим, только буровая установка осуществляет и ударные, и вращательные движения. При этой технологии приложенные к устройству усилия становятся сильнее, и процесс работы ускоряется. Выбитая желонкой почва в ковше вынимается наружу.
Гидробурение
Гидравлический способ применяется не так часто, поскольку для бурения понадобится много воды (более 5 м³) и мотопомпа, подающая жидкость в шахту. Порода разрушается специальным буровым приспособлением и вымывается подаваемой дренажным насосом в забой водой.
Способы изготовления необходимого оборудования
Самодельное устройство для бурения.
Для любого из перечисленных способов потребуется использование специфического оснащения. Основным достоинством буровых приспособлений является то, что они позволяют обойтись без использования заводских устройств и оборудования. Все, что нужно для работы, дачник сможет сделать своими руками.
Прежде всего необходимо подготовить:
- вышку или самодельное устройство для бурения;
- бур, соответствующий диаметру скважины;
- лебедку и канат;
- стальную трубу.
Ручной шнековый бур
Для того чтобы изготовить стандартный шнек, необходимо произвести следующие действия:
- Соединить держатель, наточенные режущие лопасти и части штанги при помощи специальных муфт. Трубы для наращивания колонны желательно приобретать металлические.
- Для обеспечения надежности всей возводимой конструкции отдельные крепежные фитинги дополнительно затягиваются болтами. Это необходимо для того, чтобы при вращении приспособления в обратную сторону исключить вероятность развинчивания стержней.
- Лопасти делаются из прочных стальных пластин. Толщина листа должна составлять 3 мм или больше.
Абиссинская скважина-игла
Конструкция данного инструмента состоит из следующих элементов:
- наращиваемой металлической трубы, внутренний диаметр которой 1-2 дюйма;
- конусообразного стального наконечника, диаметр которого чуть больше, чем трубы, чтобы уплотненный грунт не повредил установленное над ним оборудование;
- 80-сантиметрового щелевого фильтра, устанавливаемого на иглу и выполненного из мелкой сетки.
Участок перфорации обматывается проволокой или сеткой из нержавеющей стали. Над фильтром внутри трубы крепится обратный клапан. Для обустройства абиссинского колодца не понадобится тренога, шнек для бурения и промывочный насос.
Желонковое бурение
Желонковое бурение.
Основным рабочим инструментом является желонка. При ее помощи происходит извлечение слоя грунта после его разбивания ударно-канатным способом.
Изготавливают ее из достаточно тяжелого отрезка трубы, имеющей заостренный острый край или зубья для разрыхления породы. Это достаточно простая конструкция, оснащенная плоским клапаном.
Чтобы ее сделать самостоятельно, необходимо к нижней части трубы приварить башмак, размер которого немного больше сечения желонкового инструмента. Ко внутренней части трубной основы приваривается шайба.
Шарнирное соединение фиксирует пластину для клапанного механизма, благодаря чему обеспечивается свободное открытие и закрытие. В данном приспособлении ограничителем выступает металлический стержень. К внутренней части клапана при помощи сварки приваривается прут.
Гидробурение
При данной технологии грунт разрушается напорной струей. Здесь также используется желонка, с помощью которой формируется круглое отверстие. Для подачи воды на отрезке толстостенной трубы крепится шланг. Компрессор обеспечивает необходимое давление подаваемого водного потока. Между резервуаром и скважиной устанавливается насосное оборудование.
Пошаговая технология бурения шнековым способом
Шнековая технология является наиболее простой и доступной. Но способ эффективен только при создании водозаборных скважин в рыхлых и глинистых почвах. Метод основан на разрыхлении породы при помощи винтообразного снаряда.
Подготовка необходимых инструментов
Прежде чем приступить к работе, нужно подготовить следующие инструменты и приспособления:
- шнековую установку;
- треногу с закрепленной лебедкой и тросом;
- трубы;
- комплект из 3-4 штанг.
Для создания буровой вышки используют 3 бруса, которые складывают в виде треугольной пирамиды и закрепляют болтами. В центре делают отверстия для крепления стальной трубы, выполняющей роль своеобразной опоры. Сверху приспособления дополнительно делают отверстие, предназначенные для штанги. Для предохранения ствола скважины на воду от осыпания стенок располагают обсадную колонну.
Изготовление шнека из подручных материалов
Винтообразный буровой стержень лучше всего изготавливать из металлической толстостенной стальной трубы d100 мм и толщиной стенок 5 мм или более. Для соединения со штангой сверху, с наружной стороны приспособления должна присутствовать винтовая резьба. Внизу устройства крепится шнек.
Для облегчения проворачивания снаряда к основанию прикрепляют 1,5-метровую рукоятку. Между держателем и штангами устанавливают тройник с внутренней резьбой. Режущие лопасти изготавливаются из листа толщиной 2-2,5 мм. Полосы прикрепляют сваркой на стержень на равном расстоянии.
Проведение буровых работ
Для обеспечения хорошей устойчивости на месте обустройства водозаборной скважины делают углубление. Чтобы защитить шахту от осыпания, стенки укрепляют досками или ДСП. В сделанное углубление вкручивают по часовой стрелке бур, который периодически извлекают для очистки. После прохождения метрового расстояния приступают к формированию ствола сооружения диаметром более 12 мм. Забивка труб производится по мере углубления шахты.
При полном погружении инструмента производят наращивание. Соединения элементов должно быть прочным. Работы выполняют до тех пор, пока доставляемая наверх почва не станет влажной.
Ручное бурение скважин на воду — как пробурить скважину вручную
Скважина на воду своими руками – это реальный способ обеспечить водой участок в рамках подготовки к строительству частного дома, тем самым построив на перспективу надежное водоснабжение на загородном участке, где отсутствует централизованная подача воды.
Обустройство такого водного источника требует существенных финансовых и трудовых затрат. Для бурения потребуются специальные приспособления и оборудование, но при правильной организации работ все можно сделать самостоятельно и надежно.
Блок: 1/5 | Кол-во символов: 502
Источник: https://domavlad.ru/podgotovka/skvazhina-na-vodu.html
Разделы статьи
Как глубоко находится питьевая вода
Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.
Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:
- Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
- На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
- Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
- Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.
Примечание. Границы залегания верховодки и грунтовых вод указаны весьма условно, их глубина может меняться в зависимости от рельефа местности и других факторов.
Расположение источника автономного водоснабжения
Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:
- узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
- максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
- заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.
В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.
Блок: 2/6 | Кол-во символов: 2542
Источник: https://qustu.com/kak-proburit-skvazhinu-na-vodu-bez-oborudovaniya/
Бурим скважину приспособлением из ледобура
Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.
Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы
Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.
Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:
- Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
- Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов. Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
- После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
- Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
- В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
- Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
- После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.
Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.
Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины
Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.
Блок: 3/3 | Кол-во символов: 2899
Источник: https://aqua-rmnt.com/vodosnab/kolod-skvaj/ruchnoe-burenie-skvazhin-na-vodu.html
Предназначение, нюансы устройства
В сравнении с колодцем скважина имеет меньшие габариты, позволяя сохранить рабочее пространства участка. Устье источника герметизируется гораздо проще, внутрь не попадают осадки и грязь. Не нужно вынимать большое количество грунта, вывозить его со стройплощадки.
Сравнение колодца и скважины
Сооружается скважина своими руками без оборудования несколькими способами:
- путем размывания почвы водой;
- извлечения породы шнеком ручного бура;
Извлеченный из скважины шнек
- или желонкой самодельного приспособления.
Бурение скважины желонкой
Самым экономичным методом является абиссинский колодец, из которого грунт не извлекается вовсе. Почва уплотняется при забивании наращиваемых труб, колонна становится эксплуатационной, по ней вода поступает в напорную линию.
Принцип устройства абиссинского колодца
Блок: 3/6 | Кол-во символов: 823
Источник: https://HomeMyHome.ru/skvazhina-svoimi-rukami-bez-oborudovaniya-princip-ustrojjstva.html
Ручное бурение скважины под воду
Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.
Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно
Ударный способ
Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.
Ствол-труба служит отверстием для выхода воды на поверхность.
Важно! Абиссинский колодец поднимает самый верхний водоносный слой, который содержит много примесей. Использовать воду из такой скважины можно только в технических целях. В качестве питьевой она годится только после глубокой очистки.
Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.
Ударный способ бурения можно применять на любых типах почвы
Канатно-ударное бурение
Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:
- треноги, которую размещают над местом бурения;
- блока с лебедкой и тросом;
- забивного стакана, штанги;
- желонки (для прохождения по сыпучим слоям грунта).
Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.
Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.
Канатно-ударное оборудование для бурения скважин
Полезный совет! При канатно-ударном бурении необходимо внимательно следить за вертикальностью скважины. При малейшем отклонении установка обсадных труб может стать невозможной. Для предупреждения проблемы не следует использовать стакан высотой менее 2 м.
Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.
Преимущества ручного бурения:
- экономичный способ в финансовом отношении;
- ремонт и профилактику ручного бура производить несложно;
- оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
- способ применим в труднодоступных местах;
- эффективен, не требует большого количества времени.
Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.
Ударно-канатная схема с желонкой и пробойным долотом
Просмотренное на видео бурение скважины на воду ручным способом поможет избежать типичных ошибок при выборе места и способа бурения
Инструменты, используемые при бурении скважин на воду своими руками
При обустройстве скважины на воду своими руками большое значение имеет правильный подбор инструментов. Он определяет скорость и качество работы.
Штанги для бурения скважин служат для исправной работы всего аппарата
Буровой инструмент должен быть изготовлен из прочного и износоустойчивого материала, лучше всего стали. Его можно купить в магазине, а можно изготовить самостоятельно и быть уверенным в его качестве. Основные инструменты, используемые при самостоятельном бурении скважины:
- ложка. Состоит из стального пустотелого цилиндра, у которого в верхней части расположена головка с резьбой для соединения со штангами, а в нижней – режущая кромка. Корпус имеет продольный прорез с подогнутым внутрь одним краем, а второй заточен и может работать при вращении как лезвие. Буровую ложку можно изготовить в мастерской, где есть токарный станок и кузница. Эти приспособления имеют диаметр 70,140 и 198 мм. Данная величина ложки должна на 10 мм превышать диаметр опускаемых после бурения труб;
- зубильное долото. Ствол скважины округляется путем поворачивания долота на угол 15–20 градусов после каждого удара. Инструмент изготавливается путем ковки из одного куска вязкой стали. Угол его заострения – 90 градусов. Зубильные долота имеют диаметр 74, 108, 147 мм. Приспособления небольших размеров можно изготовить в мастерских, где имеется хотя бы небольшая кузница, а также токарные и строгальные станки;
Бурильное долото – важнейший компонент эффективного бурения скважин
- желонка. Ее корпус состоит из железной или стальной трубы, к верхней части которой присоединена вилка с конусной резьбой для подвешивания к канату или прикрепления к рабочим штангам. В нижней части труба снабжена стальным режущим башмаком с клапаном. Корпус желонки можно изготовить из обсадной или газовой трубы длиной 1–2 м;
- шнек. Он имеет плоские спирали с учащенным шагом. На конце инструмента есть забурник, который разрушает породу, а плоские спирали выносят ее на поверхность. Эффективность шнека можно увеличить, если использовать для вращения небольшой двигатель, например, от пилы, мотоплуга и т. д.;
- стакан. Представляет собой обычную трубу с заостренными нижними торцами. Работа с ним заключается в подъеме и сбрасывании его с высоты 2–3 м на забой. Острые торцы режут породу и отрывают ее от забоя;
- штанга. Применяется для ударного и вращательного бурения. На ней опускают на забой инструмент, при ее вращении ведется бурение, с ее помощью извлекается на поверхность разрушенная порода. Штанги испытывают нагрузки на сжатие, растяжение, изгиб и скручивание. В качестве данного инструмента можно использовать прутки из стали квадратного или круглого профиля, а также водопроводные трубы с усиленной стенкой.
Гибкие шнеки отличаются простотой конструкции, надежностью и технологичностью обслуживания
Цена скважины на воду под ключ
Стоимость скважины на воду под ключ, цена за метр бурения – это комплексная величина, на которую влияет ряд обстоятельств. В первую очередь она зависит от местонахождения объекта и специфики местности. Геологические разрезы на территории одной области неоднородны, распределение водоносных горизонтов различается. Как результат – бурение скважин на воду в каждом районе стоит по-разному. Кроме того, имеют значение состав почвы и ландшафт.
Чтобы рассчитать, какова будет цена скважины на воду, необходимо учесть следующие факторы:
- район разработки;
- используемую методику;
- транспортные расходы;
- глубину залегания водоносных горизонтов;
- монтаж оборудования;
- непосредственные работы по бурению и раскачке скважины для воды;
- тип скважины, особенности ее технического обустройства.
Стоимость скважины на воду под ключ зависит от ее типа и глубины
Сначала проводится квалифицированное исследование грунта, в результате чего подбирают технологию и оборудование. Так как все работы по бурению скважины для воды выполняются одной компанией, можно сэкономить усилия и время, получив воду в кратчайший срок.
Водоснабжение частного дома из скважины: схема размещения основных эле
Ручное бурение скважин на воду самому
Не все обладатели загородных участков могут похвалиться наличием централизованного водопровода. Альтернативой централизованному водоснабжению возможно пробуренная скважина либо колодец. Но не всегда глубина залегания водоносного горизонта позволяет соорудить колодец, тогда бурение скважины остается единственным вариантом водоснабжения дома. Бурение скважины возможно заказать у организации, что весьма дорого, либо же пробурить самому. Ручное бурение скважин на воду своими руками – в полной мере посильная задача, таким методом возможно пробурить скважину глубиной до тридцати метров, что как правило будет достаточным для получения воды хорошего качества с нужным дебитом.
Способы ручного бурения
В практике ручного бурения скважин на воду значительно чаще используются три способа бурения:
- ударно-канатное;
- шнековое;
- гидробурение;
Данные методы бурения предполагают применение лишь людских усилий. При таком способе фактически не прибегают к применению механизмов, исключением смогут быть лебедки с электроприводом и мотопомпа при гидробурении. Кое-какие способы бурения применяют в один момент – это ударно-канатный и шнековый, что активизирует процесс бурения. Буры для всех способов возможно изготовить самостоятельно.
Ручное шнековое бурение
Шнековое бурение один из самых распространенных способов ручного бурения, которое представляет собой вращательное бурение с применением лопастного долота. Уничтоженная порода из забоя удаляется посредством шнека. Таковой тип ручного бурения возможно использовать в мягких породах для сооружения неглубоких фильтровых скважин до тридцати метров.
Бур для ручного бурения возможно изготовить из подручных материалов. Возможно переделать рыболовный бур, предварительно усилив режущие кромки, наварив дополнительные полосы металла, в верхней части бура необходимо приварить муфту для крепления бура к штангам. В качестве штанг значительно чаще употребляется круглая железная труба диаметром ? дюйма либо квадратная размером 25?25 мм. Протяженность секции буровой штанги должны составлять от 2 до четырех метров, с более долгими буровыми трубами некомфортно обращаться. Для соединения штанг между собой употребляются отрезки трубы диаметром 32 мм либо 30?30 мм, если труба квадратная. С одной стороны они привариваются к штанге, а иначе соединяются с другой штангой посредством шпильки либо болтового соединения.
Для более действенного бурения необходимо верно подобрать долото, которое выбирается в зависимости от типа грунта. Для бурения в неустойчивых породах используется простой шнек, для прохождения плывуна либо водонасыщенного песка применяют долгую желонку, в устойчивых грунтах, глинистых песках, суглинках применяют бур-ложку, в плотных глинах и глинах с гравием применяют ложку со змеевиком. Конструкция бура-ложки складывается из стального цили
