Ручка для надфиля: Сменная рукоятка для надфилей из баллончика CO2 – Универсальная ручка с цанговым зажимом для надфилей, шила и прочего

Сменная рукоятка для надфилей из баллончика CO2

Здравствуйте, уважаемые читатели и самоделкины!
Для каждого ручного инструмента требуется своя рукоятка, но что делать например с набором надфилей, или другими мелкими инструментами, которыми приходится пользоваться не каждый день?

В данной статье, автор YouTube канала «Glavnyiy Mehanik» расскажет Вам, как изготовить простую рукоятку для таких инструментов из пустого баллончика.

Эта самоделка займет у Вас несколько минут на ее изготовление.

Материалы.
— Пустой баллончик от CO2 сифона, либо пневматического пистолета.
— Винтик М4, длинной 13 мм
— Обычная и барашковая гайка М4.

Инструменты, использованные автором.
— Шуруповерт
— Сверла 3 и 4 мм
— Тиски, пассатижи, отвертка
— Метчик М4.

Процесс изготовления.
Итак, для самоделки потребуется вот такой пустой баллончик от бытового сифона.

У автора нашелся только полный баллон, и он решил выпустить содержащиеся в нем 8 грамм сжиженного газа. Он просто проколол шейку саморезом.



Затем требуется рассверлить горлышко баллончика сверлом 4 мм.


Далее, немного отступив от края и спуска, мастер сверлит сквозное отверстие сверлом 3 мм.


И нарезает метчиком резьбу М4.

Теперь нужно вкрутить винтик в барашковую гайку со стороны флажков.

Затем законрагаить ее обычной гайкой М4



Вот и все, небольшая и удобная быстросъемная рукоятка для надфилей готова. Ручка надфиля полностью помещается внутри баллончика. А смена надфиля происходит за несколько секунд. Для большего удобства на баллон можно надет термоусадочную трубку, и усадить ее. Тогда инструмент меньше будет скользить в руке.

Кроме надфилей в таком приспособлении можно зажимать небольшие сверла и разметочные приспособления.
Спасибо автору за простое, но полезное приспособление для мелких инструментов!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Универсальная ручка с цанговым зажимом для надфилей, шила и прочего

Приветствую всех любителей мастерить что то из ничего.
Сегодня сделаем универсальную ручку с цанговым зажимом. Данная ручка может пригодиться как для работы с надфилями, так и для шила, сверла и прочих инструментов с подходящим по диаметру хвостовиком.

Понадобившиеся инструменты.

1. Угловая шлифовальная машина.
2. Электродрель, желательно две.
3. Промышленный фен.
4. Заточной станок.
5. Газовая горелка ( по необходимости).
6. Тиски.
7. Сверла.

8. Гаечный ключ.
9. Листовой асбест.

Расходники и доноры.

1. Бракованный надфиль.
2. Ручка от формы для выпечки.
3. Шпилька.
4. Колпачковая гайка.
5. Отрезной диск толщиной 1 мм.
6. Эпоксидная смола.
7. Нитки.
8. Наждачная бумага.

В одном из наборов надфилей попалось вот такое чудо.

Скорее всего брак. Использовать его по прямому назначению нельзя и было принято решение сделать из этого, так сказать надфиля, шило, тем более что старое шило из велосипедной спицы себя не оправдало.

Для начала произведем отпуск металла, поскольку надфиль слишком хрупкий. Для этого прогреем надфиль промышленным феном. Для безопасности делаем это на листе асбеста.

После этого зажимаем надфиль в дрель и закругляем его, аккуратно подводя к боковой плоскости вращающегося камня заточного станка.

Окончательную доводку производим наждачной бумагой.

Шило готово, дело за держателем. В наших закромах завалялась ручка от формы для выпечки всяких орешков,мишек и тд. Сама форма благополучно уехала на переплавку а ручка пригодилась.

Сделаем цанговый зажим и будет ручка универсальной. Резьба в ручке уже есть, но необходимо просверлить отверстие под хвостовик надфиля.

Далее берем шпильку с подходящей резьбой и сверлим отверстие строго по центру. Нам попалась каленая шпилька, сверлить ее одно мучение, поэтому сначала произвели отжиг газовой горелкой. Так же используем асбест для безопасности.

Для того чтобы просверлить шпильку по центру, советуют зажать сверло в тиски а шпильку в патрон дрели. Если в хозяйстве имеется две дрели, то и сверло и шпильку зажимаем в патрон и сверлим навстречу, точность сверления повышается в разы. Главное сверлить на небольших оборотах.

Накручиваем на шпильку колпачковую гайку до упора, зажимаем в тиски и используя просверленное отверстие как направляющую сверлим.

Теперь самая ответственная часть. Делаем в шпильке два пропила, крест на крест. Делать это надо очень точно и аккуратно, если сомневаетесь в своем умении владеть болгаркой, лучше воспользуйтесь ножовкой по металлу.

В этой конструкции вращаться должна только гайка, поэтому шпильку в ручке необходимо заклинить. Для этого наматываем на резьбу нитку, промазываем эпоксидной смолой и с некоторым усилием закручиваем в ручку гаечным ключом.

Для того чтобы ускорить высыхание эпоксидной смолы, прогреваем феном.

Гайку естественно можно покрасить, это придаст изделию законченный вид.

Универсальная ручка готова. Между гайкой и ручкой поставили еще латунную шайбу, но это больше для декора, чтобы закрыть небольшой зазор.

Всем успехов и удачи в работе.

Видео о изготовлении цангового зажима, шила и очистке надфилей можно посмотреть здесь.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как делать крепкие ручки для напильников своими руками

Деревянные ручки напильников имеют свойство усыхать и растрескиваться, поэтому иногда их приходится менять. Зачастую новые рукоятки служат не лучшим образом, так как делаются на скорую руку из недосушенной древесины. Поскольку хвостовики напильников в них забиваются, то сильно расщепляют волокна, что вызывает трещины. Рассмотрим несколько советов, которые помогут сделать ручки более крепкими и стойкими.

Материалы:

• черенок для тяпки;

• пластиковая бутылка;

• столярный клей;

• опилки.

Изготовление ручки

Отличной материалом для изготовления ручек является черенок от тяпки или лопаты. Он сухой, стоит дешево, а его длины достаточно для сборки рукояток для десятка напильников. Черенки, особенно для тяпок, имеют гладкую поверхность и оптимальную толщину, благодаря чему хорошо ложатся в руку.

Чтобы рукоятка не разбивалась при работе и не растрескивалась, для нее потребуется колпачок в виде кольца. В его качестве можно использовать горлышко от пластиковой бутылки. Оно спиливается ножовкой по металлу.


Обрезок черенка толще горлышка бутылки, поэтому рукоятку нужно застрогать и отшлифовать. Если есть токарный станок, то это можно сделать за минуту.


Уменьшив диаметр заготовки на длину горлышка, оно набивается сверху. Колпачок должен входить туго, тогда он точно не слетит. Желательно перед насаживанием смазать черенок столярным клеем. Выступивший клей можно стереть опилками.


Полученную заготовку нужно прошлифовать на торцах, сделав гладкой. Если черенок ложится в ладонь плохо, то его можно немного сточить на меньший диаметр.

Далее в заготовке рассверливается отверстие для установки полотна. Для этого используется сверло немного тоньше диаметра хвостовика напильника.

Поскольку хвостовик заострен, то дно отверстия не будет заполнено полностью. Поэтому в него нужно насыпать опилок и залить их сверху столярным клеем.

Пока клей не впитался в опилки нужно набить рукоятку на напильник. Запрессованная масса сжимается внизу отверстия, поэтому не мешает.

Когда она застывает, то предотвратит расшатывание полотна. Непосредственный распор дерева хвостовиком при набивании произойдет только в месте обжатия колпачком, поэтому рукоятка не треснет.

Если пропитать ручку маслом, то она перестанет поглощать влагу, что предотвратит появление трещин. Собранный напильник таким способом не выпадет из рукоятки даже через десятилетия.

Смотрите видео

Цанговые ручки для надфилей — Законченные проекты

Рукоятку и основную часть выточил по аналогии, как у Сергея Александровича, но цанги сделал сменными разного диаметра.

Две основные цанги обеспечивают крепление надфилей с хвостовиками различных диаметров.



Еще одну цангу сделал диаметром 5,5 мм и устанавливаю в нее стержни крестовой и плоской отвертки, которые лежали без дела от двух сломанных отверток.

Гайка цангового зажима вновь снабжена проточкой под ключ на 17 и надежно зажимает цанги и хвостовики инструмента.

Для красоты и удобства сделал накатку. Удобство получилось, с красотой печалька (нужно сделать нормальную накатку, а не пользоваться чем-попало).

Ручка очень нравится, планирую сделать цангу для шила и еще одну небольшого диаметра, чтобы лежала запасной. При необходимости ее в любой момент можно будет рассверлить под необходимый размер.



Цанги делал удлиненными для надежности крепления и сквозными, чтобы хвостовик инструмента упирался в дно основной части. В основной части сделал тонкое отверстие для выхода воздуха при вклейке ее в ручку (когда делал первую ручку, обмазал ее эпоксидкой и она начала работать в рукоятке, как поршень, пришлось на сутки в тиски зажимать, чтобы воздух ее не выдавил).

Самодельные ручки для надфилей

Как сделать удобные, надежные и вечные сменные ручки для надфилей своими руками?

Работа с любым инструментам приятна,когда он надежно «сидит» в руке.

Такие инструменты, как надфили, продаются без ручек и поэтому работать ими не всегда удобно. Делать самому ручки под каждый надфиль тоже не хочется. Предлагаю вот такой выход из положения. Он кардинально решает эту проблему раз и навсегда. Для этого берем использованные баллончики из- под углекислого газа для сифонов и пневматического оружия и тонким круглым надфилем растачиваем пробитое отверстие точно по диаметру рукояток надфилей

Отверстие должно быть таким,чтоб рукоятка плотно входила в него

Если у Вас мало баллончиков, то можно съемную ручку менять в ходе работы. Можно сделать несколько ручек.


Самое главное — если отверстие будет большим, то надфиль будет болтаться и работать будет неудобно. Придется заливать ручку эпоксидной смолой.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ручка-зажим для надфилей из анкера » Полезные самоделки

Надфиля чаще всего продаются без ручек и после покупки такого инструмента, нужно думать какую ручку использовать.
Чаще всего для таких надфилей используют деревянные ручки, но я предлагаю сделать одну ручку с цанговым зажимом из анкера для всего набора.

Необходимые материалы

Для изготовления нашей чудо-ручки нам понадобится:

• анкер длинной 100 мм х 12 мм;
• кусок медной трубки 100 мм для отопления толщиной 15 мм.

Изготовление

Берём болт от анкера и сверлим в нём отверстие 3,5 мм и длинной 50 мм. Лучше всего такое отверстие сверлить, зажав болт в дрель, а сверло в тиски, так отверстие при сверлении не уйдёт в сторону.

Далее делаем пропил 20 мм накрест, ножовкой или болгаркой с миллиметровым кругом, и получаем заготовку похожую на цанговый зажим.

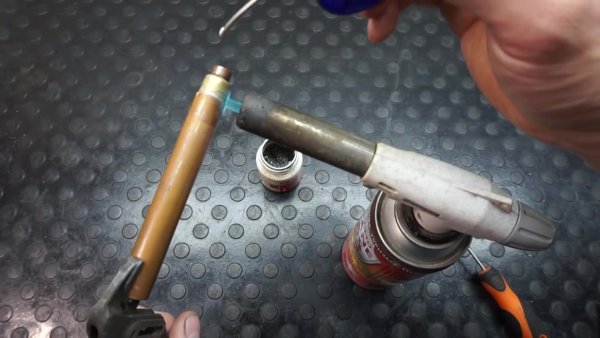

Теперь берём кусок 100 мм медной трубы диаметром 15 мм, и припаиваем кусок элемента от автомобильного термостата, внутри него сверлим отверстие 3,5 мм. Такой элемент заглушки можно сделать и металлический — не обязательно искать от термостата.

Припаиваем нашу деталь к куску трубки.

Дальше с помощью дрели и болгарки стачиваю гайку от анкера так, чтобы она входила внутрь трубки.


Вставляем ее вовнутрь и припаиваем по срезу трубки.

Теперь отрезаем кусок трубки 20 мм, и все детали шлифуем и полируем.


Для того чтобы приступит к сборке, немного расширяем трубку анкера так чтобы она плотно входила в нашу ручку.

 Вставляем собранный анкер в ручку и накручиваем гайку с обратной стороны.

Теперь наша ручка полностью готова к использованию.

Как вы уже поняли, наша ручка работает по принципу цангового зажима, и когда мы в неё вставляем хвостовик надфиля (толщина 3,5 мм), нам достаточно провернуть пол оборота гайкой на конце ручки как наш надфиль уже зажат.

Для смены надфилей просто откручиваем гайку на конце ручки, и с лёгкостью меняем.

Теперь для целого набора надфилей можно использовать одну сменную ручку, и самое главное не думать о том, что она может лопнуть как дерево.

Видео от автора

Всем удачных самоделок и реализации всех планов.

Ручки для надфилей из баллончиков для сжатого воздуха

На форумах замечал что кто-то пытается применить баллончики от пневматических пистолетов в быту. Кто-то делал отвёртки, вклеивая в баллончик стержень на эпоксидную смолу, но я нашел им другое применение. На фото баллончик от сифона, идентичен баллончикам от пневматики.

После недолгих раздумий в голову сразу пришла идея использовать баллончик в качестве ручки надфиля.

Изготавливается всё следующим путём: В горлышке баллончика находится алюминиевая пробка, она немного рассверливается и растачивается так, чтоб основание надфиля хорошо там сидело. С другой стороны сверлится отверстие по диаметру надфиля. После этого надфиль вставляется в баллончик и припаивается сзади, лишнее отпиливается. Ну и покраска по желанию.

Надфилями с такими ручками очень удобно и приятно работать!

Обновление:

Как и обещал ранее, начинаю ещё экспериментировать с баллончиками сжатого воздуха. Речь пойдёт о том, как сделать ручку для напильника. Технология отличается от изготовления рукояти для надфиля, так что смотрим ворклог.

Для небольших напильников рукоять сделать проще. Подтачиваем хвостик напильника до необходимых размеров, затем забиваем в высверленное горлышко баллончика:



И пропаиваем:



Для напильников побольше рукоятью такого размера будет работать неудобно, да и в горлышко будет маловато. По этому делаем следущее:



У одного баллончика отпиливаем жопку и делаем пропил в горлышке, равный толщине напильника. У второго наоборот отпиливаем горлышко. Металлический профиль нужен для центровки баллончиков.

Сначала припаиваем напильник к первому баллончику:





Затем вставляем в него профиль и надеваем второй баллончик. Пропаиваем:



Рукоять можно предварительно отшлифовать:





Шлифовал при помощи дрели, в патроне которой зажат баллон. Сначала наждаком, потом войлоком с пастой ГОИ.

Или просто покрасить:





Краска закончилась в самый неподходящий момент…

А можно вообще этим не заморачиваться и оставить рукояти без дополнительной обработки. Это же ведь инструмент, а не музейный экспонат!
