Какие розетки нужны для варочной панели и духового шкафа

08.09.2015

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

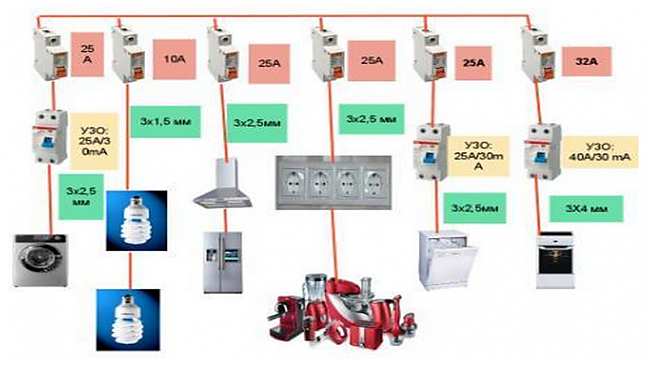

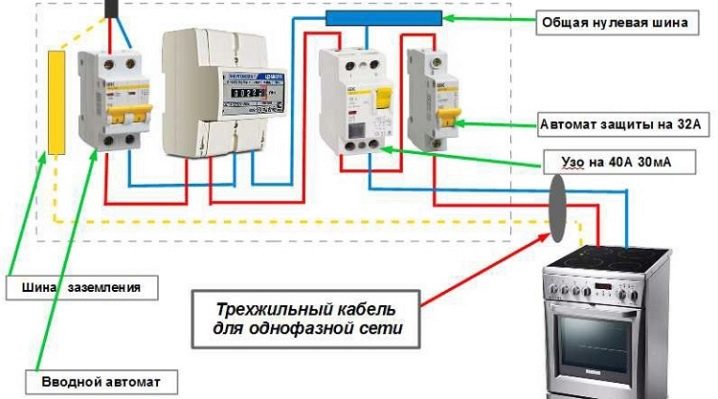

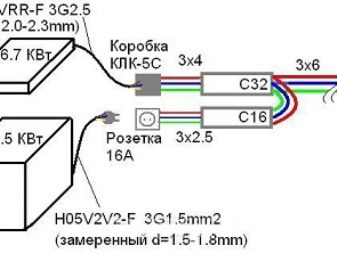

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

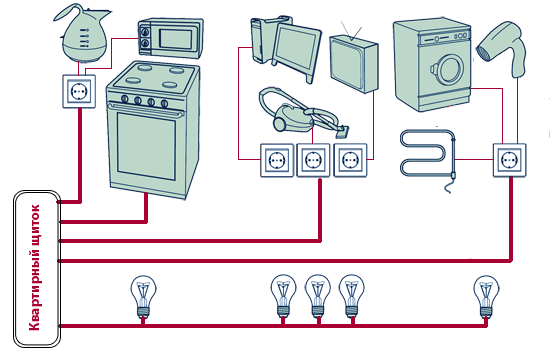

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

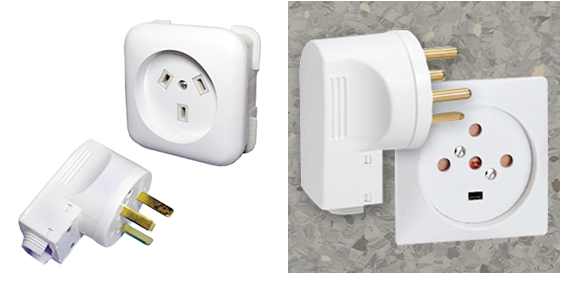

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

какая нужна розетка для встраиваемого электрического шкафа? Как установить и подключить силовую розетку? Какая должна быть вилка?

Чтобы приборы работали долго и бесперебойно, а вы были уверены в их безопасности и надежности, нужно правильно подключить оборудование. О том, как выбрать розетку и осуществить электромонтаж духовки, расскажет эта статья.

Какая должна быть розетка?

Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети

. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.

Для очень мощных устройств может понадобиться розетка на 40 А.

Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку.

Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.

Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.

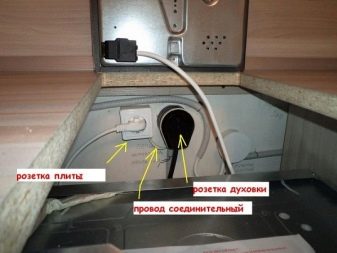

Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.

Дешевые комплектующие покупать не рекомендуется из соображений безопасности.

Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.

Общие требования

Перед покупкой духового шкафа и варочной поверхности для них выделяют определенное место на кухне. Под встраиваемую панель вырезается дыра в столешнице. Для шкафа обустраивают специальную нишу в мебели. Устанавливая духовку, не допускают перекосов устройства. Для этого уровнем проверяют поверхность, на которую встанет прибор. Если духовка разместится криво, это вызовет неравномерный нагрев и быстрый износ техники, возникновение поломок.

Проверяют, чтобы между прибором и стенками мебели присутствовали зазоры не менее 5 см, а между дном устройства и нишей – около 7-9 см. При планировании месторасположения нового оборудования также учитывают, что вытяжка и вентиляционное отверстие должны располагаться вблизи духовки, а лучше – над ней.

Что касается подключения, при установке соблюдают требования, описанные ниже.

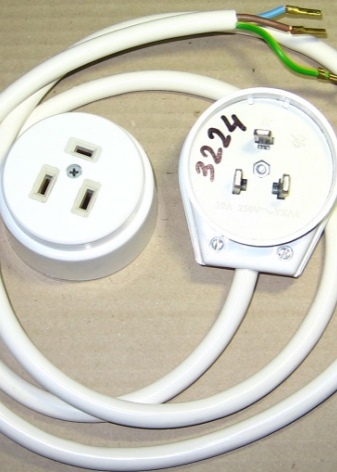

К вилке

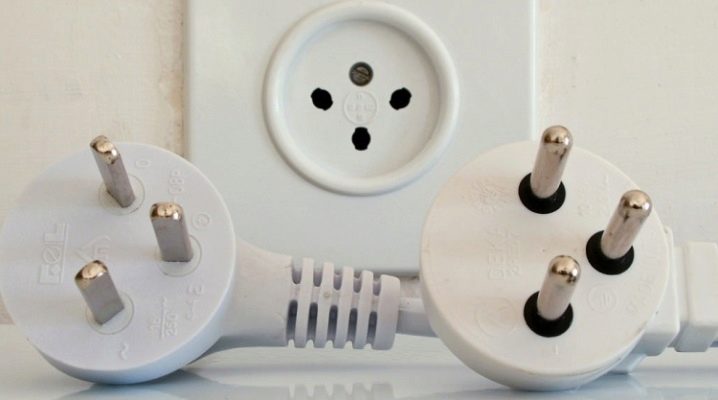

Иногда духовка или плита продается с вилкой. Этот элемент бывает разборным или цельнолитым. Снимать вилку не рекомендуется, иначе при поломке устройства вам откажут в гарантийном обслуживании. В последних моделях установочная вилка часто отсутствует. Это связано с тем, что в отдельных странах прибор может быть подключен к разным видам розеток, поэтому укомплектовывать его каким-то определенным видом нецелесообразно.

Вилка к электроплите или духовке подбирается с учетом мощности потребления устройства. Например, если варочная поверхность на 5 кВт, а при подсчетах вы выяснили, что вам нужна розетка на 32 А, значит, вилка потребуется с такими же параметрами. Число полюсов соответствует количеству фаз (плюс контакты нуля и заземления). Вилки приобретают с учетом параметров сети. Для мощных устройств (более 3,5 кВт) подходит силовая на 220 или 380 вольт.

К проводке

Безопасность и длительность эксплуатации приборов напрямую зависит от качества и правильного выбора проводки. Если линии старые, их обязательно заменяют новыми медными. При монтаже кабелей учитывают следующие факторы:

  • электропроводку соединяют с распределительной коробкой, используя устройство защитного выключения;
  • применяют трехжильные или пятижильные кабели;
  • включать духовку мощностью менее 3,5 кВт можно в обычную розетку только в том случае, если проводка медная и имеет сечение не меньше 2,5 мм²;
  • для выделенных силовых линий выбирают кабели ВВГнг или NYM;
  • медная проводка 4 мм² обеспечивает мощность 5,9 кВт и имеет диаметр 2,26 мм, кабель 6 мм² держит 7,4 кВт и имеет диаметр 2,76 мм;
  • отдельные силовые линии не совмещают с обычными розеточными или линиями освещения.

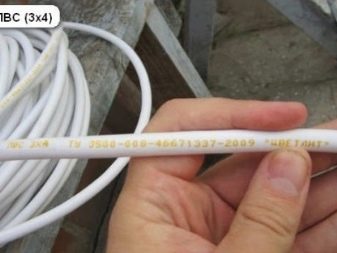

К кабелю

Кабель с тремя токоведущими жилами используется для обеспечения напряжения 220 В. Он способен поддерживать функционирование бытовой техники с различными параметрами мощности (3-10 кВт). Для него монтируются розетки на 16 А, 32 А или 20 А, в зависимости от характеристик приборов. Если оборудование должно быть подключено к сети 380 В, то потребуется проложить пятижильный кабель с сечением от 2,5 мм². С подобным проводом можно обеспечить нагрузку до 16,4 кВт.

Дополнительными требованиями являются негорючесть, двойная изоляция и влагостойкость.

К защитному автомату

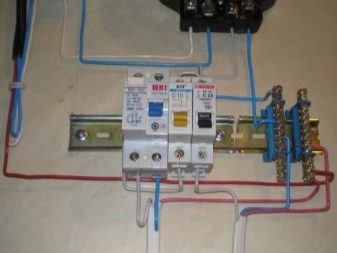

Для защиты проведенного кабеля от нагрузок понадобится автоматический выключатель. Автомат выбирается в зависимости от сечения и числа жил медной проводки. Для мощной техники рекомендуется приобретать выключатель класса 32С. Для устройств с нагрузкой до 3,5 кВт подойдет автомат на 25 А, свыше этой мощности – на 40 А.

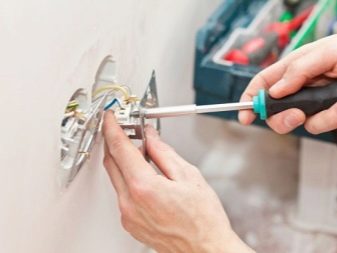

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Схемы подключения

В зависимости от характеристик домашней электрической сети различают одно-, двух- и трехфазное подключение. Чтобы определить вид подсоединения и номинальные показатели устройств, нужно посмотреть инструкцию по эксплуатации. Электрическая схема может быть также нанесена на поверхность прибора рядом с клеммником.

Однофазная

После подводки трехжильного кабеля подключить духовку или плиту к линии несложно, это займет немного времени. В таком случае каждый из 3 проводков подсоединяется к соответствующим контактам розетки. Фаза и нулевая жила крепятся на крайние два (неважно, какой будет слева или справа). Заземляющую подключают к клемме заземления. Она обычно располагается посредине. Затем устанавливают рамку и декоративную крышку.

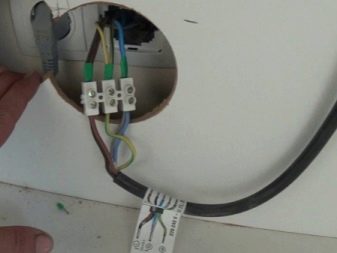

Без вилки

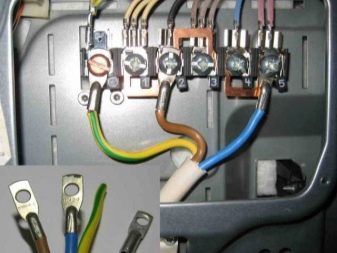

Провод от духовки нужно защитить, зафиксировать наконечником и соединить с контактами приобретенной вилки. Посадите заземляющую зеленую на средний контакт, а фазу и ноль – на боковые. Закрепите провод хомутом. Соберите вилку. Чтобы исключить ошибку, мало ориентироваться только на цвет изоляции проводов. Лучше заглянуть под клеммную коробку на духовке и проверить, куда заведены повода. Если клеммы нельзя посмотреть, не нарушив гарантийной пломбы, воспользуйтесь тестером-мультиметром.

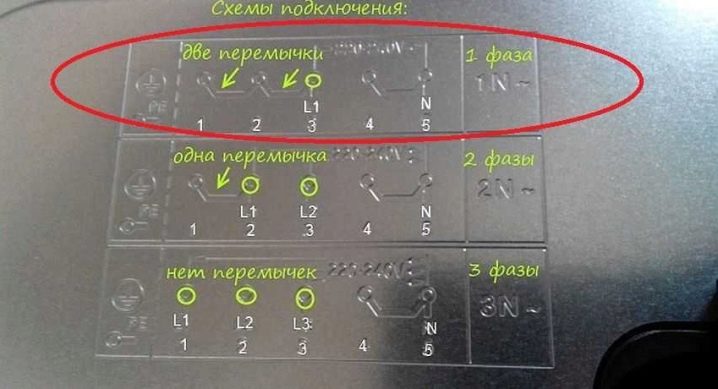

Многие модели варочных панелей комплектуются шнуром, имеющим 4 жилы (земля, ноль и две фазы), а в доме их три. Подключать прибор в подобной ситуации следует определенным образом. Откройте крышку с клеммами. Найдите выход заземления. Рядом размещена перемычка на два входа. Объедините две фазы L1 и L2 (черного и коричневого цветов). Подсуньте под перемычку, а контакты затяните.

При подключении применяйте только коричневую жилу, черную изолируйте.

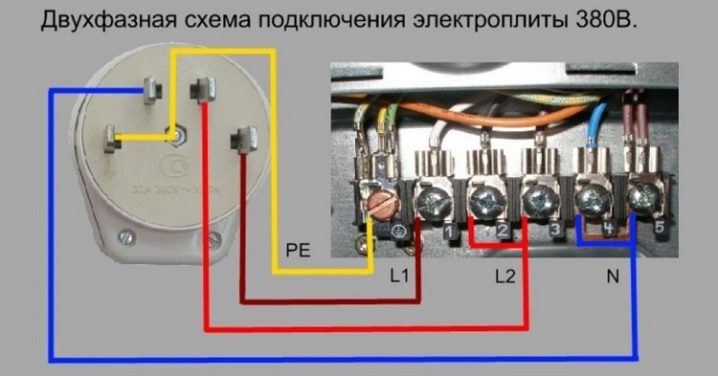

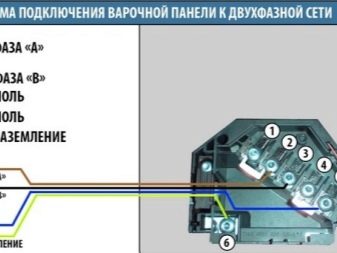

Двухфазная

Если в квартире имеется четырехфазная проводка, как и в приборе, то проблем с подключением возникнуть не должно. Просто соединяют соответствующие цвета. Провода с черной и коричневой изоляцией – фазы, голубой соответствует нулю, заземление – зеленой. Сложнее, если варочная поверхность оборудована шнуром с пятью или шестью проводами. Тогда потребуется объединение двух фаз, а в случае необходимости – и двух нейтралей.

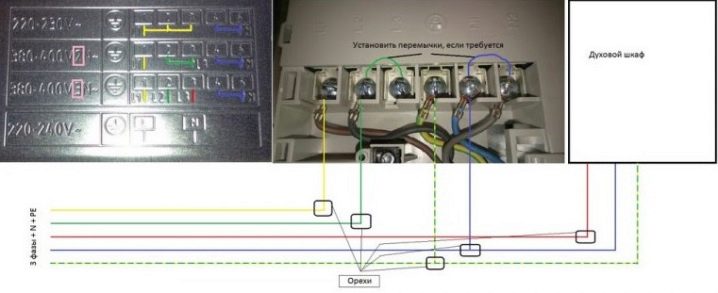

Трехфазная

Трехфазная система применяется обычно в промышленных масштабах и в заведениях общепита. В таком случае подключение происходит по определенной схеме. Нейтраль выводится наверх, земля – вниз, а провода фазы размещают по центру. Соответствующий порядок должен быть и на розетке. Если оборудование при этом имеет в комплекте кабель из 4 проводов, одну фазу на вилке можно не использовать. Соответственно такая же не применяется и на розетке.

Распространенные ошибки

Наиболее распространенной ошибкой при подключении является подсоединение трехфазных моделей приборов к однофазной электропроводке. Тогда блокируется часть конфорок, их индикаторы показывают остаточное тепло. Поэтому прежде чем приступать к монтажу вилки, внимательно прочитайте документацию, прилагаемую к технике.

Бывает, что подключенная панель самопроизвольно прекращает и начинает работу. Проблема может оказаться не в установке.

Подобные неполадки иногда вызывает попадание воды на сенсоры, случайное нажатие каких-либо клавиш, работа блокировки от детей.

Техника безопасности

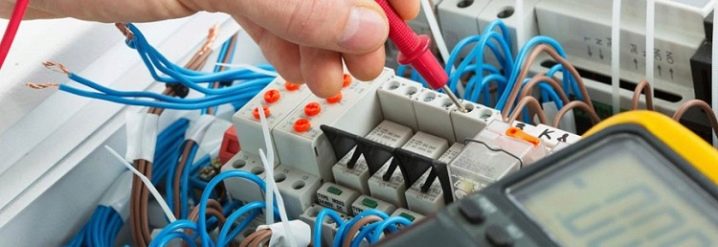

Перед установкой прибора убедитесь, что электричество отключено на входном автомате. Обязательно соблюдайте цветовую маркировку проводов. Прежде чем подсоединять проводку, поверьте, что она подходит для данной токовой нагрузки.

В следующем видео вас ждут установка и подключение духового шкафа.

ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ И ДУХОВОГО ШКАФА К ОДНОЙ РОЗЕТКЕ

Теперь нужно освободить от упаковки варочную панель или поверхность, кому как нравиться ее называть. Как правило, в ее комплекте отсутствует кабель, но есть инструкция к его подключению. И уж тем более нет вилки. Вилку нужно купить отдельно. Но отдельно от розетки ее не продают, потому покупайте вместе с розеткой. Розетка выглядит так же, как и в спаренной. Почему в комплекте со спаренной розеткой нет вилок, я тоже не знаю, и даже не имею предположений.

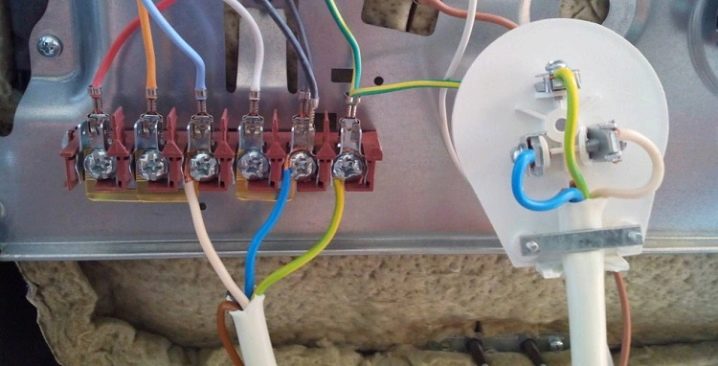

Провод к клеммам варочной панели нужно монтировать в соответствии с инструкцией варочной панели, она у каждой своя. Провод купить нужно многожильный, но сечение провода должно соответствовать сечению кабеля (или провода) идущего от щитка к розетке. Пример подключения варочной панели.

Главное, чтобы провода фазы и нуля в вилке соответствовали фазе и нуля в розетке.

Для тех, кто не знает, желто-зеленый провод соответствует заземлению, синий или голубой с белым – нулю, все остальные цвета – фазе. Если вы все поняли, то проблем у вас не возникнет.

Даже если все провода по цветам у вас подключены как вам взбрело в голову, главное, чтобы фаза и ноль были на местах, не взирая на цвет. Фазу в розетке можно проверить обычной индикаторной отверткой при включении автомата в щитке. Фаза в клеммах на варочной панели обозначена буквой.

В инструкции к варочной панели фаза и ноль указаны так. L – фаза. N – ноль. Заземление обозначено специальным значком, который вы сразу распознаете. Главное здесь, не ошибиться в соответствии фазы и нуля при контактах вилки с розеткой. Все остальное просто.

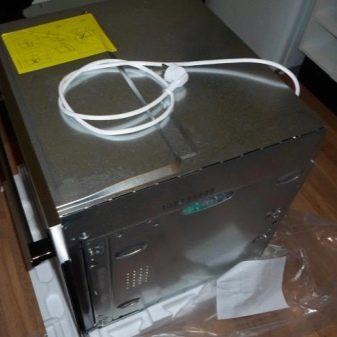

Духовой шкаф, в отличии от варочной панели, практически всегда снабжен вилкой, так же как телевизор, фен, холодильник и другие электроприборы. Здесь делать ничего не нужно. Не нужно искать соответствий и совпадений в фазе и нуле. Не нужно разбирать вилку и смотреть где какого цвета провод. Точно так же, как вы не делаете этого, включая в розетку другие бытовые электроприборы.

Кстати, о стиральных машинах. Случается, что некоторые стиральные машины, подключенные без УЗО и заземления, “пощ

Какая розетка у духового шкафа электролюкс. Розетки для духового шкафа и варочной панели.

Содержание:

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетк у.

Параметры плит

Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетк и следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.

Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.

Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетк а. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.

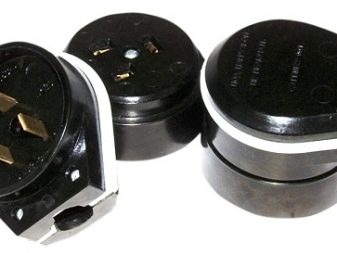

Розетк а для духового шкафа и варочной панели

Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетк и (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетк и в помещениях с высоким уровнем влажности.


Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.

Силовые розетк и могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.

При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:

  • Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт — минимум 32 А, а для установок с более высокой мощностью понадобятся розетк и на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
  • Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетк е и вилке должно быть три контактных группы, а при 380 В — пять групп.
  • Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетк и воды и пыли абсолютно исключается.
  • Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.


Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.


Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

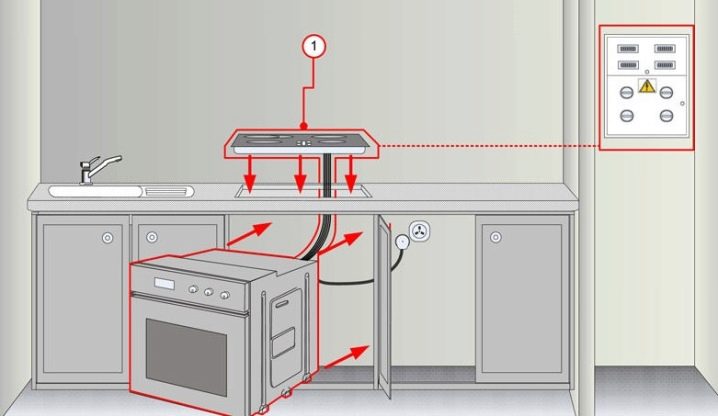

Схема подключения духового шкафа к варочной панели

Надежная и безопасная эксплуатация бытовой техники полностью зависит от ее правильного подключения. Особенно это касается таких мощных устройств, как варочная панель и духовой шкаф.


Поэтому при подключении плиты с повышенной мощностью нужно соблюдать основные правила:

  • В обязательном порядке должно быть предусмотрено . Для его устройства используются комплекты вилок и розеток с тремя или пятью контактами. Стандартный контакт заземления несколько больше, чем остальные. Кроме штыря могут использоваться металлические пластины, расположенные по обеим сторонам корпуса вилки.
  • Если в старых домах заземление отсутствует, для его устройства от распределительного щита прокладывается отдельный кабель, в котором предусмотрен заземляющий провод. Он включается в общую сеть вместе с УЗО и автоматическим выключателем.
  • При наличии у бытового прибора мощности, превышающей 3,5 кВт, обязательно прокладывается отдельный питающий кабель, поскольку обычная проводка на 220 вольт не выдерживает таких нагрузок.

Розетка для варочной панели и духового шкафа

При выполнении ремонтных работ на кухне, как правило, происходит установка нового кухонного гарнитура, духового шкафа и варочной панели. На данный момент предусмотрены две модификации духового шкафа и варочной панели:

  • независимые устройства;
  • комплексная гарнитура.
Кухня

Комплексная варочная панель и духовой шкаф

Главное различие состоит в том, что независимые устройства представляют собой непосредственно духовой шкаф без варочной панели, установку которого можно осуществить в любом месте.

Комплексные устройства включают в себя духовой шкаф и варочную панель в одном корпусе с органами управления на лицевой части прибора. С виду они напоминают классические электроплиты, где духовка расположена снизу, а сверху находится варочная поверхность.

Расположение шкафа

Для подключения необходимо подготовить рабочее место для духового шкафа, а именно специальную нишу в кухонном гарнитуре, с соблюдением следующих параметров:

  • Не допускается наличие перекосов поверхности установки. При неровном положении духового шкафа происходит неравномерное распределение тепловой энергии внутри прибора, что, в свою очередь, может привести к поломке.
  • Обязательное наличие зазоров между поверхностью кухонной гарнитуры и духового шкафа. Причина заключается в том, что при работе происходит нагрев корпуса прибора и обильное выделение тепловой энергии.

Расстояния от стенок ниши до шкафа:

  • от боковой стены до корпуса духового шкафа – 5 см;
  • от дна до основания прибора 8-10 см;
  • зазор для обеспечения вентиляции от 4 см между стеной и задней крышкой.
Место

Подготовка места для установки духового шкафа

Кабель и автомат защиты

По причине высокого потребления электроэнергии приборов, мощность которых начинается с трёх киловатт и выше, рекомендуется питание на шкаф выполнить отдельным кабелем. Для этой цели подойдёт трёхжильный провод (наличие заземляющего желто-зеленого проводника обязательно). Сечение кабеля выбирается исходя из номинальной мощности духового шкафа.

При нагрузке 3-3.5 кВт рекомендуется применять провод 3х2.5мм2. Розетка берется на ток не менее 16 ампер европейского стандарта, а автоматический выключатель из расчёта на 25 А.

При мощности электроплиты выше 3.5 кВт выбирается кабель сечением 3х4мм2 и розетка с автоматическим выключателем не менее 32 ампер рабочего тока.

Подключение шкафа

После завершения стадии монтажа проводки и розетки, подключить шкаф не составит трудности. Коммутация прибора осуществляется с применением вилки с наличием заземляющих контактов.

Подключение рекомендуется выполнять с использованием отдельного автоматического выключателя по причине большой мощности электроприбора. Для обеспечения безопасности необходимо использовать УЗО (устройство защитного отключения) или дифференциальный автоматический выключатель.

В зависимости от конструктивного исполнения, питание на шкаф может подходить посредством установленной производителем вилки или прямым подключением.

При коммутации без использования вилки и розетки прокладывается провод от распределительного щита, и нагревательная поверхность подключается напрямую к заводским контактам.

Второй способ подачи напряжения на шкаф более надёжный, благодаря отсутствию дополнительного переходного сопротивления между вилкой и контактами розетки.

Если вилка на шкаф не предусмотрена производителем потребуется:

  • отрезок кабеля от розетки на шкаф;
  • силовая вилка с заземляющими контактами.

Порядок выполнения работы:

  1. Для подключения кабеля вилка раскручивается, и закрепляется провод в клеммные зажимы.
  2. Восстанавливается рабочее положение.
  3. Вилка подключается к розетке, в результате шкаф готов к использованию.

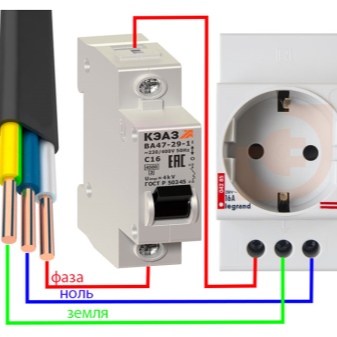

Для подключения духового шкафа можно воспользоваться евророзеткой с заземляющими контактами (в том случае, если нагрузка не превышает 16 ампер) или специализированной силовой розеткой для электроплиты. Выбор осуществляется в зависимости от мощности духовки.

Желто-зеленый провод необходимо посадить на отдельную клемму в шкаф, предназначенную для заземления электроаппаратуры. Места подключения основных проводов (фаза и ноль) коммутируются на свободные контакты, предусмотренные производителем.

Кабель

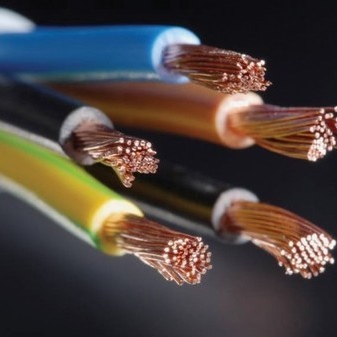

Цветовая расцветка кабеля для подключения духового шкафа

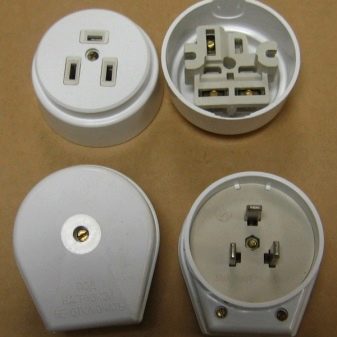

Вилка для варочной панели

Для подачи питания на варочную панель необходимо использовать медный трёхжильный кабель. Для 380 вольт используется пятижильный провод.

Сечение кабеля выбирается по нагрузке и расчёту рабочего тока, но не менее 4 мм2, автомат выбирается на 32 А. При использовании кабеля 6 мм2 автоматический выключатель применяется на 40 А.

Особенность варочной панели заключается в том, что нагрев поверхности происходит молниеносно. Это явление обусловлено большим потреблением мощности (достигает 7 кВт).

При наличии стационарной розетки для питания электроплиты выполнить подключение не составит труда.

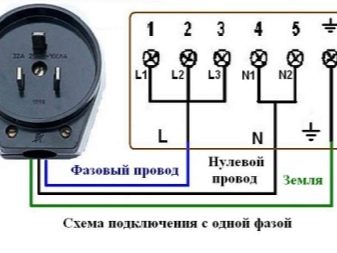

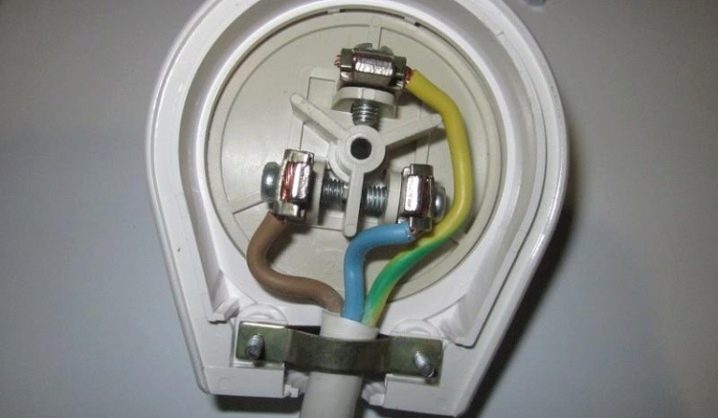

Подключение вилки варочной панели происходит по следующей схеме:

  • Приобретается силовая вилка, рассчитанная на 220 вольт переменного напряжения.
  • Снимается защитный корпус.

Внутри силовой вилки шесть контактов для подключения. Клеммы один, два и три предназначены для подсоединения фазного проводника (L), как правило, они объединяются перемычкой. Контакты номер четыре и пять, предназначены для подключения нулевого провода (N). Клемма номер шесть рассчитана на заземляющий проводник.

  • При использовании розетки на 220 вольт фазный провод подключается к контакту один (L), и устанавливается перемычка между первыми тремя клеммами.
  • Нулевой проводник подключается к четвёртой или пятой клемме (N).
  • Шестая клемма рассчитана на подсоединение защитного заземления.

Если неправильно подсоединить фазный проводник, будет постоянно срабатывать защита (УЗО или дифференциальный автомат).

Схема

Схема подключения силовой вилки для варочной панели на 220 вольт

Силовая вилка на 380 вольт подключается следующим образом:

  • Снимается крышка вилки.
  • На контакты (1), (2), (3) (на рисунке обозначены буквой L) подключаются фазные проводники.
  • Нулевой провод присоединяется к клеммам (4) или (5) (N1-N2).
  • К шестому контакту подключается заземление.

Розетки для варочной панели

Розетка на 220 вольт для варочной панели отличается расположением и формой отверстий для вилки. Выполняются эти коммутирующие приборы таким образом, чтобы исключить возможность неправильного подключения фазного и защитного проводника, в виде отверстия в верхней части розетки, отличного от остальных по форме и диаметру.

Розетки на 380 вольт представляет собой стационарный коммутационный прибор с пятью гнёздами, рассчитанными на трёхфазную нагрузку, нулевой провод и защитное заземление.

Перед приобретением этой розетки необходимо удостовериться в том, что вилка входит в контактные отверстия без усилия и деформации токоведущих штырей.

Прядок подключения:

  • Обесточивается питающий кабель.
  • Индикатором проверяется отсутствие напряжения на токоведущих частях.
  • На контакты под номерами с первого по третий (L1-L3) включительно подсоединяются разноимённые фазные проводники в независимом порядке.

Для варочной панели чередование фаз не имеет значения.

  • На контактный разъем с пометкой (N) подключается нулевой проводник.
  • Заземляющий провод подключается на клемму, предназначенную для заземления (в некоторых розетках имеет номер шесть или обозначается значком в виде «дерева»).

Питание варочной панели

В зависимости от фирмы производителя существует несколько видов питания нагревательной поверхности:

  • подключение 380 вольт с использованием двух фазных проводников;
  • для сети 220 вольт;
  • возможность коммутации трех фаз на 380 вольт.

Перед началом подключения необходимо сверить схему с клеммной коробкой прибора и инструкцией для определения заводской сборки.

  • Контакты розетки с номерами с первого по третий (L1-L3) включительно применяются для коммутации фазного провода.
  • Клемма с номерами пять и шесть (N1-N2) нужна для подключения нулевого проводника.
  • Для коммутации защитного заземления варочной поверхности предусмотрен отдельный контакт розетки с болтовым соединением с соответствующим значком в виде «дерева».
Схема

Схема подключения питания для варочной панели

При подходящем питании 220 вольт к варочной панели нет необходимости вмешиваться в заводскую схему, достаточно подсоединить проводники по цветовой расцветке и номерам клемм.

Для подключения фазного проводника используется провод коричневого цвета. Жила синего цвета применяется для коммутации нуля. Провод желто-зеленого цвета используется для осуществления защитного заземления варочной панели.

Для многих новостроек и частных домов ввод питания выполнен трёхфазным кабелем с переменным напряжением 380 вольт.

Двухфазное подключение:

  • Для двухфазного подключения в клеммной коробке варочной панели снимается перемычка между вторым и третьим контактом.
  • Разноименные фазные провода подключаются ко второй и третьей клемме (L1-L2), как показано на рисунке выше, с пометкой 2N.
  • На четвертую клемму подключается нулевой проводник.
  • Защитное заземление устанавливается на специальное болтовое соединение варочной панели.

При таком питании необходим точный расчёт мощности всего электроснабжения помещения по причине использования двух независимых фаз. При неправильном распределении нагрузки возможно возникновение «перекоса», который приведёт к различным значениям напряжения на каждой отдельной фазе.

Трёхфазная коммутация варочной панели:

  • При использовании трёхфазного подключения снимаются перемычки с контактов (1), (2), (3) (L1-L3) с обозначением 3N.
  • Фазные проводники подключаются к варочной панели и вилке на клеммы (L1-L3), порядок чередования фаз не имеет значения.
  • Для коммутации нулевого провода используется клемма четыре или пять (N). Рекомендуется использовать дальнюю клемму под номером пять по соображениям безопасности.
  • Подсоединение заземления осуществляется в специальное гнездо с болтовым соединением и соответствующей маркировкой.
Схема

Вилка 0.4 кВ

При использовании 380 вольт требуется особая осторожность при коммутации. Если неправильно подключить хотя бы один фазный провод, возможен выход из строя варочной панели или получение ожога вследствие короткого замыкания.

Подключение варочной поверхности. Видео

О нюансах подключения варочной поверхности можно узнать из этого видео.

Для коммутации варочной панели и духового шкафа потребуются точные расчёты нагрузки проводников и выбора средств защиты. Настоятельно не рекомендуется использовать эти приборы без специальных приспособлений по защите от токов утечки и короткого замыкания. Для выполнения работы рекомендуется воспользоваться услугами профессионалов, которые выполнят расчёт нагрузки, средств защиты и подберут необходимую фурнитуру.

Оцените статью:

Выбор и установка розетки для варочной поверхности и духового шкафа

Варочная панель и духовой шкаф — наиболее энергоемкие кухонные агрегаты. К ним следует подводить отдельные силовые кабели. Грамотный подбор розетки для варочной панели и ее надлежащее подсоединение к энергосистеме — залог безопасности, нормальной работы и длительного периода эксплуатации агрегата.

Требования к проводке

Эти мощные потребители электрической энергии подключаются с обязательным использованием заземления. Вилка для духового шкафа насчитывает 3 контакта для напряжения 220 В и 5 для 380 В. При установке техники, мощность которой превышает технические возможности электросети, потребуется прокладка нового силового кабеля. Электропроводка подводится к оборудованию через УЗО.

Технику расчетной мощностью до 2,5 кВт подключают к имеющейся энергосети. Для приборов свыше этого значения создается выделенная силовая линия. Рекомендуется кабель сечением от 6 мм², способный выдерживать постоянную нагрузку в 10 кВт. Желательно использовать УЗО C32. Под духовой шкаф энергопотреблением до 8 кВт подойдет электропроводка сечением 4 мм² и защитный автомат C25.

Место установки

Розетки для духового шкафа и варочной панели размещают на высоте 15-30 см. В плане эргономики пространства удобна установка точки питания за духовым шкафом. Монтаж осуществляется 2 способами:

  1. Скрытый — точка подключения и проводка углубляются в стеновую панель.
  2. Наружный, когда они располагаются на поверхности стены.

Первый вариант — наиболее надежен, безопасен и эстетичен. Если проводка нуждается в замене, а ремонт в помещении еще не был произведен, кабель прокладывают внутри монтажного короба, а розетку размещают снаружи. Нежелательно расположение силовых элементов вблизи сантехнического оборудования и холодильника.

Предварительно нужно подготовить место в кухонном помещении. Для встраиваемой панели формируется отверстие нужного размера. Для установки духовки создается специальная ниша. Важно не допустить перекоса оборудования. Уровнем проверяют правильность установки. Перекос приведет к неравномерному нагреву и преждевременному выходу устройства из строя, вызовет функциональные сбои агрегата.

Выбор и установка розетки для варочной поверхности и духового шкафа

Схемы подключения

Применяют одно-, двух- и трехфазное соединение розетки под варочную панель и духовой шкаф. Целесообразно подавать питание к оборудованию посредством подключения к распределительному щитку клемм. Варочные панели не комплектуются вилкой. Иногда даже нет кабеля. Его нужно приобретать отдельно.

На заднюю поверхность кухонного агрегата всегда наносят графическое изображение схемы подключения или указывают эту информацию в руководстве пользователя. Если разные типы кухонного оборудования устанавливаются обособленно, требуются отдельные розетки, способные выдерживать заявленную мощность. При совмещенной конструкции используется комбинированная розетка. Кабель рекомендуется выбирать трехжильный.

Однофазная схема на 220 Вольт

Такой способ применяют в многоквартирных домах типовой планировки. Подходит для кухонной техники энергопотреблением до 3,5 кВт. Розетка для варочной панели должна выдерживать в течение длительного времени ток силой в 16 А и стандартное напряжение (220 В). Для электроплиты с заявленным производителем энергопотреблением 3,6-7 кВт требуются точки питания 32 А/220 В. Каждая кабельная жила подсоединяется к соответствующему контакту. Заземление всегда посередине.

Трехфазная схема 380 В

Установка розетки для духового шкафа по трехфазной схеме выполняется в пекарнях, заведениях общепита и объектах пищевой промышленности. Необходима розетка, способная выдерживать до 20 А для агрегата энергопотреблением до 3,5 кВт и до 32 А для устройств свыше 3,6 кВт. Вилки для такой энергоемкой техники обязательно оснащаются заземлением.

Этот элемент не всегда поставляется с оборудованием, поэтому может потребоваться его приобретение. Вилка для небольших электроприборов не подойдет, поскольку не способна в течение длительного времени выдерживать такую высокую нагрузку.

Выбор и установка розетки для варочной поверхности и духового шкафа

Двухфазная схема на 380 Вольт

Такой вариант подключения применяется нечасто. При наличии в квартире четырехфазной электрической проводки проблем возникнуть не должно. Необходимо просто выполнить соединение по цветам. Провода в черной и коричневой изоляции — это фазы, в голубой — нуль, в зеленой — заземление. Сложнее, когда устройство оборудовано силовым кабелем с 5 либо 6 электрическими контактами. Потребуется соединение 2 фаз, в некоторых случаях — нулевых контактов.

Подключение панели без вилки

Выступающая из стены двойная розетка — не лучшее решение в плане эстетики и эргономики полезной площади кухонного помещения. Целесообразно выполнять скрытую установку. Используют гильзы ГМЛ или монтажную коробку. Здесь важен правильный подбор электрических проводов. Некоторые модели кухонного оборудования поставляются с подключенным на заводе четырехжильным кабелем.

Однако в большинстве розеток насчитывается только 3 контакта. Подобное электротехническое оборудование предназначено для однофазной схемы подключения как на 220 В, так и на 380 двухфазного типа. Во втором случае питание конфорок распределяется между 2 фазами. Для подачи напряжения 220 В используют одну линию, вторая изолируется.

Останется лишь подсоединить к соответствующим контактам розетки нулевой провод, заземляющий и фазный. Часто в продаже встречаются духовые шкафы и варочные панели с пятижильным силовым кабелем. Такое кухонное оборудование обладает высокими показателями мощности (от 7 кВт) и рассчитано на питающее напряжение 380 В. Для подключения к стандартной 220-вольтной городской электросети объединяют попарно 2 жилы.

Выбор и установка розетки для варочной поверхности и духового шкафа

Частые ошибки

Распространенная проблема, с которой приходится сталкиваться пользователям: правильно подключенное кухонное оборудование самопроизвольно включается и отключается. Возможные причины:

  1. Активирована защита от детей.
  2. Скопление водяного конденсата на управляющем сенсорном дисплее.
  3. Ложное срабатывание в результате случайного нажатия.

Современные модели имеют функцию распознавания посуды и пока на панели не окажется подходящая емкость, механизм нагрева не запустится. Часто встречается проблема, когда работает только половина конфорок.

Такая ситуация связана с отсутствием контакта на одной из силовых линий либо с блокировкой, которая возникает при однофазном подключении трехфазного оборудования. Она выполняется программным методом и исправляется путем корректировки настроек.

Читайте также:

Автор: tat.trofimova

Розетки для варочных панелей и духовых шкафов

В данной статье вы найдете полную информацию о правильном выборе розетки для варочной панели и духового шкафа, а также всех нюансах подключения данных электроприборов к сети.

Духовой шкаф и варочная поверхность являются наиболее энергоемкой техникой на кухне, поэтому правильный выбор и подключение розетки является залогом вашей безопасности.

Варочная поверхность

Выбор розеток

Внимание! Для каждого вида оборудования настоятельно рекомендуется использовать отдельную розетку.

В первую очередь стоит внимательно ознакомиться со всеми техническими характеристиками приобретенного вами электроприбора и только на основании имеющейся информации приступать к выбору розетки.

Основными параметрами здесь будут являться:

  • Подключение плитыОднофазная или трехфазная. В зависимости от напряжения в сети. Для бытовых приборов подойдет однофазная розетка (напряжение сети 220В), а для промышленного использования – трехфазная (если напряжение сети 380В).
  • Номинальная нагрузка. Выбираем в зависимости от величины нагрузки конкретного электроприбора. Следует выбирать с запасом, если нагрузка варочной панели 10А, то выбранная розетка должна быть рассчитана на 16А.
  • Наружная или внутренняя. Типы монтажа подробнее рассмотрим ниже.
  • Уровень защиты корпуса. Так как розетка будет находиться на кухне, следует остановить свой выбор на более защищенном корпусе. В этом вам поможет система обозначений, которую можно увидеть в технической документации, а также непосредственно на корпусе розетки. Выглядит она так: IP XY. Где Х показывает уровень защиты от воздействия посторонних предметов (обозначается цифрой от 0 до 6) – чем больше значение – тем выше уровень защиты. Значение Y показывает уровень защиты от воздействия влаги. Так как кухня – это помещение с повышенной влажностью, то степень защиты должна быть не ниже IP
  • Наличие заземления. Для безопасного использования духового шкафа и варочной панели (так как и всех остальных электроприборов) необходима розетка с заземлением.
  • Визуальные характеристики. Да, это очень субъективный параметр выбора, но если визуально видно, что розетка не высокого качества (дешевый пластик, ненадежные контакты, и т.д.), то стоит отказаться от ее покупки в пользу более надежной модели, пусть и стоить она будет дороже.

Место монтажа

Немаловажным моментом при установке является место монтажа.

По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу. Идеальной высотой является расстояние в 15-30 см от панели пола. Хотя при монтаже, в первую очередь, следует учесть особенности вашего кухонного гарнитура и предполагаемого расположения духового шкафа и варочной панели.

Варианты монтажа

Как говорилось выше, существует два варианта монтажа:

  1. Скрытый – розетка и провода вмонтированы в стену.
  2. Наружный – проложены непосредственно на стене.

Первый вариант монтажа является более надежным и выглядит эстетично, но использование этого вида возможно только в том случае, если имеющаяся на кухне проводка отвечает всем нормам (более подробно о нормах речь пойдет ниже).

Или же есть возможность проложить новую проводку внутри стен (когда ремонт в помещении еще не сделан). Если же проводка старая или не рассчитана на необходимую нагрузку, следует проложить проводку в специальные монтажные короба, и использовать наружный тип розетки.

Розетка

По «евростандарту» розетки должны размещаться на высоте 15 см от пола, но не стоит слепо следовать этому правилу

Подключение варочной панели и духового шкафа к однофазной сети

Выбор кабеля

Для однофазной сети потребуется трехжильный кабель. Чтобы правильно выбрать сечение жил кабеля нужно точно знать величину такого параметра как сила тока (измеряется в амперах (А) и обозначается буквой I).

Данную величину можно посчитать по формуле:

I=P/U

P – это полная нагрузка электроприбора (измеряется в ваттах (Вт))

U – напряжение в электрической сети (измеряется в вольтах (В))

Далее путем простых вычислений и таблицы сечения кабеля определяем, что для подключения варочной панели мощностью 7500 Вт к сети 220В необходим кабель сечением минимум 6 мм. А для духового шкафа мощностью до 3,6 кВт следует прокладывать кабель сечением 3х2,5 мм.

Выбор автомата

Главным параметром при выборе автоматического выключателя (автомата) является номинальная величина тока в сети. Как и при выборе кабеля, выбирая нужный автомат, применяем формулу I=P/U. После подсчетов определяем, что для варочной панели мощностью 7,5 кВт необходим автомат на 40А. а для духового шкафа подойдет автомат номиналом 16А.

Отдельные розетки

Выбор и подключение устройств защитного отключения (УЗО)

Для безопасности электрической сети помимо автоматического выключателя рекомендуется использовать устройств защитного отключения (УЗО). Помимо защиты электрической сети, данное устройство защищает человека от поражения электрическим током, срабатывая, если ток утечки превышает заданный параметр.

На данный момент известны УЗО рассчитанные на дифференциальный ток (ток утечки) величиной 10mA, 30mA, 100mA, 300mA.

Так для сети 220В подойдет устройств защитного отключения (УЗО) типа АС 40А и с величиной тока утечки в 30мА для варочной панели, и 16А 10мА для духового шкафа.

Установка техники

Подключение

После того как мы определились со всеми параметрами сети и выбрали соответствующие заданным параметрам компоненты, можно приступать непосредственно к подключению розетки.

Для этого, в первую очередь, необходимо:

  • Выбрать место монтажа.
  • Проложить (если имеется такая необходимость) новый кабель.
  • Подключить УЗО и автомат.
  • Установить коробки для монтажа розеток (для внутренних розеток).

После чего мы:

  • Убеждаемся в отсутствии напряжения в сети. Используя тестер или индикаторную отвертку.
  • Зачищаем жилы кабеля. Для удобства подключения розетки нам необходимо зачистить концы кабеля специальным инструментом или обычным канцелярским ножом.

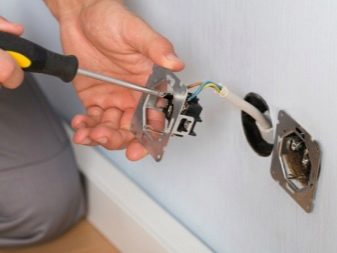

  • Подключаем розетку. Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке (коричневый (красный) провод – фаза (L), синий (голубой) провод – ноль (N), желто-зеленый провод – заземление (PE)), после чего закрепляем их крепежными винтами. Винты нужно зажимать крепко, но без большого усилия, чтобы не сорвать резьбу.
  • Устанавливаем розетку в коробку. Аккуратно укладываем провода внутрь коробки, туда же помещаем розетку и надежно закрепляем ее с помощью специальных лапок.

Все, розетка установлена. Но перед ее использованием необходимо убедиться в наличии напряжения в сети. Для этого мы включаем автомат и УЗО, и с помощью тестера или индикаторной отвертки убеждаемся в наличии напряжения. Розетка готова к использованию.

Установка варочной панели

Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке

Подключение варочной панели и духового шкафа к трехфазной сети

Выбор кабеля

При подключении духового шкафа к сети с напряжением в 380В нам будет необходим пятижильный кабель сечением минимум 1 мм, но лучше взять кабель 5х1,5 мм. А для варочной панели потребуется кабель 5х4 (минимум 5х2,5мм).

Выбор автомата

Потребуется автомат 16А для варочной панели, и 10А для духового шкафа.

Выбор устройства защитного отключения (УЗО)

Для варочной поверхности нам необходимо УЗО 25А с током утечки 30мА. А для духового шкафа 10А с током утечки 10мА.

Подключение трехфазной розетки

Подключение трехфазной розетки ничем кардинально не отличается от подключения однофазной. Все отличие только в двух «лишних» проводах.

Рассмотрим детальнее схему подключения: контакты L1, L2, L3 – это три фазы нашей сети, N – ноль, а РЕ – заземление (как и в однофазной сети).

После подключения розетки к сети нужно проверить отсутствие фазы на корпусе и измерить величину напряжения. Если между фазами напряжение равно 380В – все подключено правильно и розетка готова к использованию.

Блиц-советы

  • Если вы неуверены, что сможете правильно подключить электрооборудование – то следует доверить эту работу профессионалам.
  • При эксплуатации духового шкафа и варочной панели категорически запрещается пользоваться всеми различными удлинителями, тройниками и переносками (даже если они заводской конструкции).
  • Не советуют монтировать розетку непосредственно за электроприборами. Это грозит тем, что могут возникнуть проблемы с установкой кухонного оборудования на предназначенное для этого место. Перед монтажом хорошо продумайте планировку вашей кухни.
  • При выборе УЗО и автоматов стоит отдавать предпочтение проверенным производителям. А также внимательно изучать сертификаты качества. Ввиду того что на отечественном рынке часто встречаются подделки данного вида товаров.
  • Не стоит устанавливать розетки за мойкой – вода и электрика несовместимы.
  • Перед подключением следует проверять напряжение в сети. Хоть редко, но иногда в домах встречаются отдельные розетки с напряжением в 380В.
  • При подключении жил кабеля будьте внимательны и не перепутайте заземление с нулем. Для прозвонки используйте тестер.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
