Виды реле времени: принцип работы, устройство
Время прочтения: 5 мин
Дата публикации: 11-08-2020
Жизнь современного человека строго организована и протекает в соответствии с определенным графиком. Нам приходится практически каждый день делать множество одних и тех же рутинных действий различной степени важности. А что, если часть этих действий можно автоматизировать путем управления питанием по заранее заданной программе? Это позволит не только упростить себе жизнь, переложив часть задач на автоматику, но и в некоторых случаях исключить человеческий фактор при выполнении повторяющейся во времени задачи, либо экономить электроэнергию, отключая питания в промежутки времени, когда оборудование не используется. Простейшее автоматическое управление питанием доступно любому рядовому потребителю — для этого вовсе не нужны какие-либо дорогие программируемые контроллеры. Представляем Вашему вниманию реле времени. Данные приборы представляют собой простейший способ управления подачей питания.
Принцип действия реле времени и его виды
Электромагнитное реле — это традиционное устройство, состоящее из намагничивающей катушки и контактов (подробности физического строения опустим).
Из-за возможности составить собственную программу работы, реле времени часто называют программируемыми таймерами. В зависимости от того, какой настраиваемый функционал предлагает таймер, можно выделить несколько видов реле времени.
Кратко пробежимся по каждому из них.
Данный вид таймера очень популярен в промышленной сфере и нередко применяется в бытовых целях, судя по отзывам покупателей. Название говорит о том, что такие реле времени работают циклами. Не может ведь цикл длиться бесконечно, так? Его должно что-то запустить, а по истечению определенного времени он должен закончиться. Логично предположить, что началом цикла служит некий управляющий сигнал. В зависимости от модели реле времени, роль сигнала управления может играть практически что угодно. К примеру, реле времени Рубеж РВУ-16 поддерживает два типа управляющих сигналов: 220В переменного тока, либо 12-24В постоянного тока, которые подаются на определенные клеммы. После подачи управляющего сигнала таймер начинает отсчет с нуля, замыкая и размыкая контакт реле в соответствии с заданной Вами периодичностью. Некоторые реле времени, которые также относят к циклическим, например Новатек-Электро РЭВ-201, служат исключительно для осуществления задержки после подачи питания.
Данный вид таймеров уже ближе к бытовому применению, нежели циклические реле. Под бытовым применением имеется в виду любое, отличное от промышленного, например квартира, дом, дачный участок, офис, муниципальное учреждение и так далее. Как в предыдущем случае, так и во всех последующих, название данного вида реле говорит само за себя. Суточное реле времени позволяет настроить режим работы потребителя по времени суток. Вы устанавливаете временные интервалы работы оборудование, и суточный таймер обеспечит своевременную подачу питания с этим графиком. Отличный пример суточного реле времени — Рубеж ТМ-16С2. Данный прибор позволяет установить до 99 команд на сутки. На следующий день программа повторяется. Крайне полезной особенностью этого таймера от Рубеж является наличие двух независимых каналов. Другими словами, этот прибор сочетает в себе сразу два реле времени, которые работают независимо друг от друга.

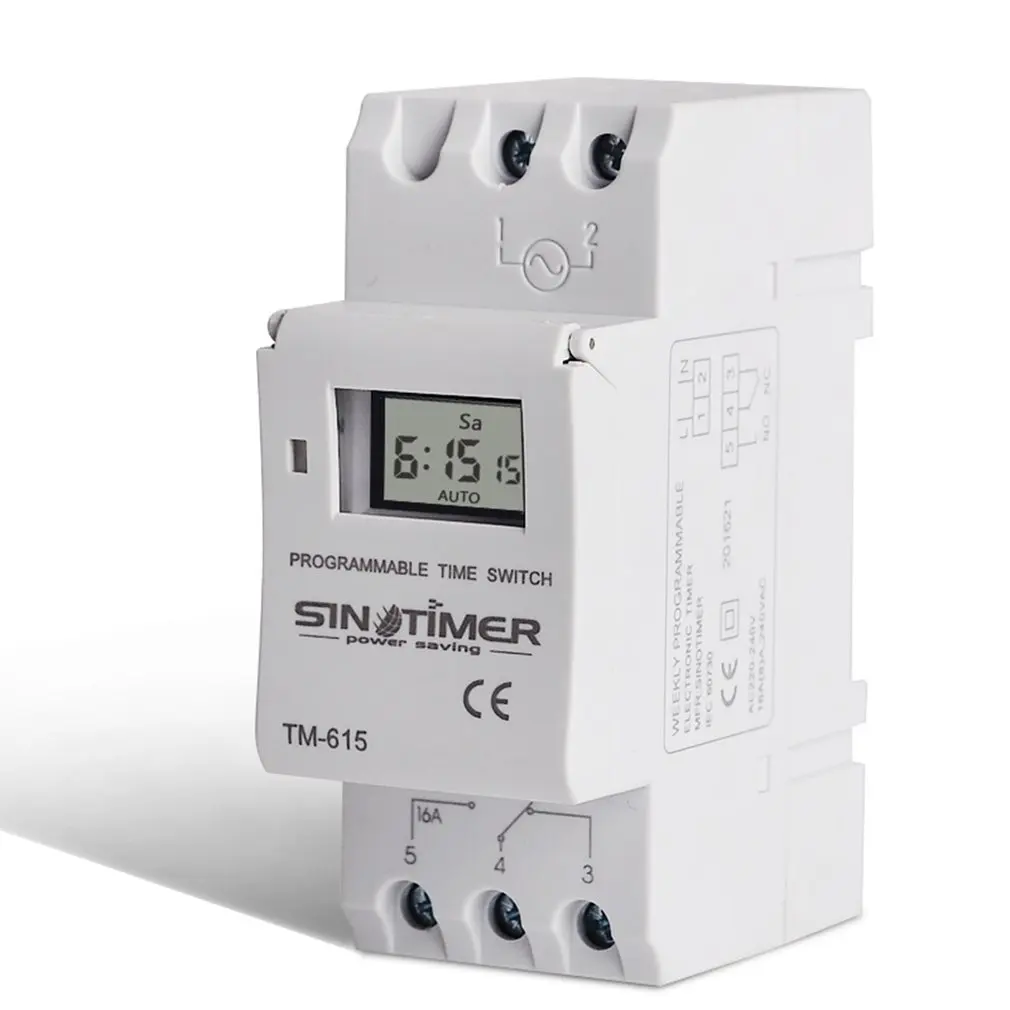

Данные таймеры являются закономерным развитием суточных реле. Недельные реле времени позволяют пользователю задать режим работы на неделю, учитывая, при этом, выходные, что логично, так как режим в эти дни может значительно отличаться от будних. Для реализации программы на целую неделю данные таймеры имеют значительно больший запас команд (событий), нежели аналоги суточного вида. К примеру, недельное реле времени Adecs ADC-0420-40 позволяет хранить до 255 команд. Трудно представить, чтобы такого количества команд не хватило. Среди особенностей данного таймера можно отметить наличие двух LED-дисплеев, что является отличительной чертой таймеров и реле напряжения Adecs.
Смысл реле времени данного вида такой же, как и у недельных, но с разницей в количестве. Вы можете настроить режим работы потребителя с высокой точностью на целый год вперед! Новатек-Электро РЭВ-302, к примеру, для этого имеет запас памяти аж на 5000 событий!
Таймеры данного вида — это наиболее функциональные устройства, которые обычно совмещают в себе все вышеперечисленные таймеры.
Важной особенностью астрономических реле времени является возможность контролировать нагрузку по восходу и заходу солнца. Чтобы прибор знал, когда в Вашем регионе происходит восход и закат, Вам требуется предварительно ввести в него свои координаты. Благодаря наличию встроенного астрономического календаря и Ваших координат контроллер рассчитывает время восхода и заката. С технической точки зрения время, соответствующее восходу и закату, для астрономического реле времени является тем же сигналом, что и подача напряжения на управляющий контакт для циклического таймера. Вы можете использовать данный сигнал в программе как отправную точку для циклической программы, либо проигнорировать, используя прибор любым другим способом. Идеальным примером, показывающим все возможности астрономического реле времени, является Новатек-Электро РЭВ-303. Помимо функционала всех вышеперечисленных таймеров, данный прибор совмещает в себе функции реле напряжения, и даже фотореле. Возможности данного прибора практически безграничны.
Вот мы и познакомились с основными видами реле времени. В зависимости от Ваших целей, подойдет один из них. Если же надо всё и сразу, то это Вам даст астрономический таймер. Приведем пару примеров использования реле времени в быту. Допустим, Вы хотите оптимизировать затраты на работу бойлера. Для этого Вам надо настроить режим работы в те промежутки времени, когда он действительно нужен. К примеру, если всю середину дня никого из членов семьи нет дома, Вы запросто можете автоматизировать процесс его отключения на данный период времени. Для этого прекрасно подойдет недельное реле времени, учитывающее график выходных дней. Организуя автоматику для инкубатора, системы полива и прочих задач в хозяйстве, можно установить суточное реле времени, которое позволит выполнять одну и ту же задачу с требуемой периодичностью каждый день (поворот стола инкубатора, включение полива).
Помимо вида, реле времени имеют определенные отличия, на которые стоит обращать внимание.
Если опустить тонкости, такие как количество программируемых событий, количество каналов, дополнительные возможности и т.д, то можно выделить два основных параметра: мощность и внешнее исполнение. С мощностью все просто: нагрузка не должна потреблять больше номинальной мощности реле, иначе Вас ждет срабатывание защиты. С внешним исполнением все еще проще: реле времени выпускаются в корпусе, предназначенном для установки на стандартную монтажную DIN-рейку, либо напрямую в розетку. Здесь выбор зависит от масштабов потребителя. Управление одного устройства можно реализовать через розетку, а, к примеру, освещение офиса нуждается в реле времени для монтажа в электрощитовой.
Если Вы не знаете, какой вид реле времени и с какими характеристиками выбрать, не стесняйтесь обращаться к нашим специалистам, которые всегда найдут наиболее подходящий для Вас вариант.
Реле времени: типы и особенности применения
В этой статье мы расскажем вам о целом классе электронных устройств, работающих со временем.
Такие реле широко применяются в системах автоматики, всевозможных механизмах, регуляторах и датчиках. В принцип работы заложен отсчет времени до срабатывания контактов. На сегодняшний день существуют устройства двух видов: цикличный таймер (вполне самостоятельное устройство) и промежуточное реле, когда с внешнего узла сигнал обрабатывается девайсом. Ниже мы рассмотрим типы и особенности применения реле времени, существующих на сегодняшний день.
Цикличные
Устройства цикличного типа генерируют выходные сигналы через выставленный интервал времени. Изначально это было механическое изделие, взаимодействующее с контактами через программируемый механический барабан. С появлением микропроцессоров появилась возможность создания агрегатов с огромным диапазоном параметров. Данный тип широко используют в системах автоматики для включения и отключения всевозможных механизмов.
Пример. Суточный бытовой таймер управляет освещением аквариума, террариума, теплицы, кормушками, поилками.
Чаще всего реле времени используют для управления уличным освещением на приусадебной территории.
В системах умный дом, таймер играет основную роль обеспечения комфорта. В заданное время включает и выключает отопление, свет, может вывести напоминание о событии. Кипятить воду в чайнике утром, включить стирку и прочее. Несут службу таймеры в медицине, науке, робототехнике и других отраслях жизнедеятельности человека. О том, как настроить розетку с таймером, мы рассказали в отдельной статье.
Промежуточные
Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:
- электромагнитные;
- пневматические;
- моторные;
- с часовым или анкерным механизмом;
- электронные.
Рассмотрим устройство и назначение каждой разновидности.
Электромагнитные
Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание.
Пределы регулирования до 5 секунд.
Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.
Пневматические
Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.
Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.
Моторные
Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.
Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.
С часовым или анкерным механизмом
Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.
О том, для чего они нужны, мы уже рассказали немного выше.

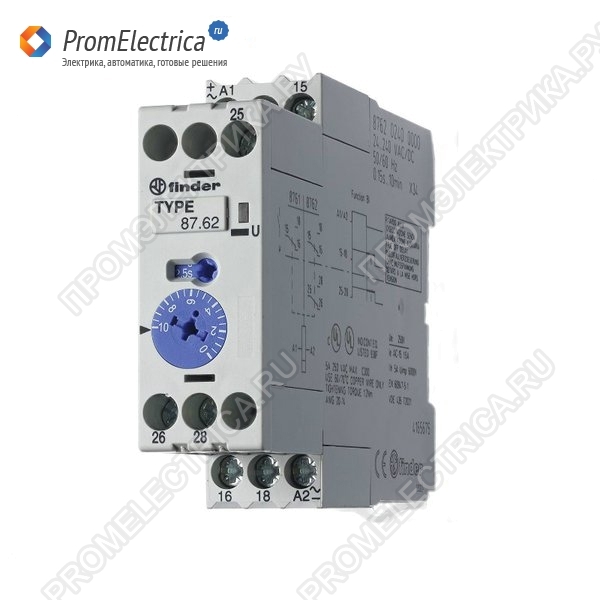

Электронные
Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.
С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.
Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:
Принцип работы существующих таймеров
Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.
Будет интересно прочитать:
Реле времени, как его сделать самостоятельно
Реле времени, как его сделать самостоятельно
Реле времени — реле, предназначенное для создания независимой выдержки времени и обеспечения определённой последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени.
Что же такое реле времени? Алгоритм действия реле времени достаточно прост, но иногда способен вызвать восхищение.
Если вспомнить старые стиральные машины, которые ласково называли «ведро с моторчиком», то тут действие реле времени было очень наглядно: повернули ручку на несколько делений, внутри что-то начало тикать, и мотор завелся.
Как только указатель ручки доходил до нулевого деления шкалы, стирка заканчивалась. Позднее появились машины с двумя реле времени, — стирка и отжим. В таких машинах реле времени были выполнены в виде металлического цилиндра, в котором был спрятан часовой механизм, а снаружи находились лишь электрические контакты и ручка управления.
Современные стиральные машины – автоматы (с электронным управлением) тоже имеют реле времени, причем как отдельный элемент или деталь разглядеть его на плате управления стало невозможно. Все выдержки времени получаются программно с помощью управляющего микроконтроллера. Если внимательно присмотреться к циклу работы автоматической стиральной машины, то количество выдержек времени просто не поддается учету. Если бы все эти выдержки времени выполнить в виде часового механизма упомянутого выше, то в корпусе стиральной машины просто не хватило бы места.
Реле времени применяются не только в стиральных машинах, например, в микроволновых бытовых печках с помощью выдержек времени регулируется не только время работы, но и мощность нагрева. Делается это следующим образом: ВЧ напряжение включается на 5 секунд и на 5 выключается. Средняя мощность нагрева в этом случае получается 50%. Чтобы получить мощность 30% достаточно включения ВЧ на 3 секунды. Соответственно в выключенном состоянии высокочастотная лампа находится в течение 7 секунд. Конечно, эти цифры могут быть другими, например 50 и 50 или 30 и 70, просто здесь показано соотношение времени включения – выключения ВЧ.
Упоминание о старых стиральных машинах приведено не просто так. Именно тут, на этом примере можно увидеть, даже пощупать руками, как работает реле времени.
Поворот рукоятки по часовой стрелке есть не что иное, как запуск выдержки. Тут же сразу происходит включение исполнительного механизма (электромотора). Величину выдержки, в данном случае в минутах, определяет угол поворота рукоятки.
Таким образом, выполняется сразу два действия: загрузка величины выдержки и собственно запуск самой выдержки времени. По истечении заданного времени происходит отключение исполнительного механизма. Примерно также работают все реле времени или таймеры, даже те, которые спрятаны внутри микроконтроллеров (МК).
От часового механизма к электронике
Как получить выдержку времени с помощью МК
Быстродействие современных МК очень велико, до нескольких десятков mips (миллионов операций в секунду). Кажется, не столь давно шла борьба за 1 mips у персональных компьютеров. Теперь даже устаревшие МК, например, семейства 8051 легко выполняют этот 1 mips. Таким образом, на выполнение 1 000 000 операций придется затратить ровно одну секунду.
Вот, казалось бы и готовое решение, как получить задержку времени. Просто одну и ту же операцию выполнить миллион раз. Такое сделать достаточно просто, если эту операцию в программе зациклить. Но вся беда в том, что кроме этой операции, целую секунду МК, делать ничего больше не сможет.
Вот тебе и достижение инженерной мысли, вот тебе и mips — ы! А если нужна выдержка в несколько десятков секунд или минут?
Таймер – устройство для подсчета времени
Чтобы такого конфуза не случилось, не грелся просто так процессор, выполняя ненужную команду, которая ничего полезного делать не будет, в МК были встроены таймеры, как правило, по нескольку штук. Если не вдаваться в подробности, то таймер представляет собой двоичный счетчик, который считает импульсы, вырабатываемые специальной схемой внутри МК.
Например, в МК семейства 8051 счетный импульс вырабатывается при выполнении каждой команды, т.е. таймер просто считает количество выполненных машинных команд. А в это время центральный процессор (CPU) спокойно занимается выполнением основной программы.
Предположим, что таймер начал считать (для этого есть команда запуска счетчика) с нулевого значения. Каждый импульс увеличивает содержимое счетчика на единицу и, в конце концов, доходит до максимального значения.
После чего содержимое счетчика обнуляется. Вот этот момент носит название «переполнение счетчика». Это как раз и есть окончание выдержки времени (вспомним стиральную машину).
Предположим, что таймер 8 – ми разрядный, тогда с его помощью можно подсчитать значение в пределах 0…255, или переполнение счетчика будет происходить через каждые 256 импульсов. Чтобы выдержку сделать короче достаточно начать счет не с нуля, а с другого значения. Чтобы его получить, достаточно предварительно загрузить в счетчик это значение, а потом запустить счетчик (еще раз вспомним стиральную машину). Вот это предварительно загруженное число и есть угол поворота реле времени.
Такой таймер при частоте выполнения операций 1 mips позволит получить выдержку максимум 255 микросекунд, а ведь надо несколько секунд или даже минут, как же быть?
Оказывается, все достаточно просто. Каждое переполнение таймера это событие, которое вызывает прерывание основной программы. В результате CPU переходит на соответствующую подпрограмму, которая из таких вот крошечных выдержек может сложить любую, хоть до нескольких часов и даже суток.
Подпрограмма обслуживания прерывания, как правило короткая, не более нескольких десятков команд, после чего снова происходит возврат в основную программу, которая продолжает выполняться с того же места. Попробуйте такую выдержку осуществить простым повторением команд, про которое было сказано выше! Хотя, в некоторых случаях приходится поступать именно таким образом.
Для этого в системах команд процессоров существует команда NOP, которая как раз ничего не делает, лишь занимает машинное время. Может использоваться для резервирования памяти, и при создании выдержек времени, только очень коротких, порядка единиц микросекунд.
Да, скажет читатель, как его понесло! От стиральных машин сразу к микроконтроллерам. А что же было между этими крайними точками?

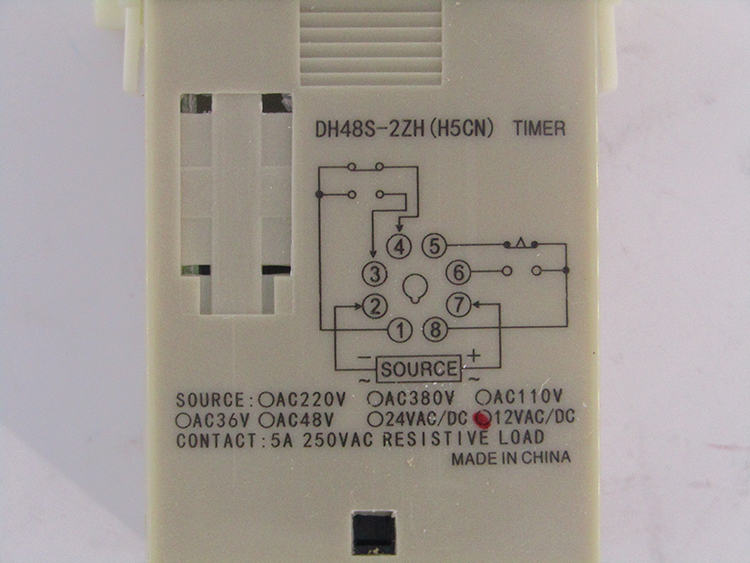

Какие бывают реле времени
Как уже было сказано, основная задача реле времени — получить задержку между входным сигналом и сигналом на выходе. Эту задержку можно сформировать несколькими способами.
Реле времени были механические (уже описанное в начале статьи), электромеханические (тоже на основе часового механизма, только пружина заводится электромагнитом), а также с различными демпфирующими устройствами. Примером такого реле может служить пневматическое реле времени, показанное на рисунке 1.
Рисунок 1. Пневматическое реле времени.
Реле состоит из электромагнитного привода и пневматической приставки. Катушка реле выпускается на рабочие напряжения 12…660В переменного тока (всего 16 номиналов) частотой 50…60Гц. В зависимости от исполнения реле выдержка может начинаться либо при срабатывании, либо при отпускании электромагнитного привода.
Установка времени осуществляется винтом, регулирующим сечение отверстия для выхода воздуха из камеры. Описанные реле времени отличаются не слишком стабильными параметрами, поэтому, там, где это возможно всегда применяются электронные реле времени. В настоящее время такие реле, как механические, так и пневматические можно, пожалуй, встретить лишь в древнем оборудовании, которое до сих пор не заменено современным, да еще в музее.
Электронные реле времени
Пожалуй, одной из самых распространенных была серия реле ВЛ – 60…64 и некоторые другие, например ВЛ – 100…140. Все эти реле времени были построены на специализированной микросхеме КР512ПС10. Внешний вид реле серии ВЛ показан на рисунке 2.
Рисунок 2. Реле времени серии ВЛ.
Схема реле времени ВЛ – 64 показана на рисунке 3.
Рисунок 3. Схема реле времени ВЛ – 64
При подаче на вход напряжения питания через выпрямительный мост VD1…VD4 напряжение через стабилизатор на транзисторе КТ315А подается на микросхему DD1, внутренний генератор которой начинает вырабатывать импульсы. Частота импульсов регулируется переменным резистором ППБ-3Б (именно он выведен на лицевую панель реле), включенным последовательно с времязадающим конденсатором 5100 пФ, который имеет допуск 1% и очень малый ТКЕ.
Полученные импульсы подсчитываются счетчиком с переменным коэффициентом деления, который устанавливается коммутацией выводов микросхемы M01…M05.
В реле серии ВЛ эта коммутация выполнялась на заводе – изготовителе. Максимальный коэффициент деления всего счетчика достигает 235 929 600. Как утверждают в документации на микросхему, при частоте задающего генератора 1Гц выдержка может достигать свыше 9 месяцев! По мнению разработчиков этого вполне достаточно для любых приложений.
Вывод 10 микросхемы END – окончание выдержки, соединен с входом 3 – ST старт – стоп. Как только на выходе END появляется напряжение высокого уровня, счет импульсов останавливается, и на 9 выводе Q1 появляется напряжение высокого уровня, которое откроет транзистор КТ605 и сработает реле, подключенное к коллектору КТ605.
Современные реле времени
Как правило, изготавливаются на МК. Ведь проще запрограммировать готовую фирменную микросхему, добавить несколько кнопок, цифровой индикатор, чем изобретать что-то новое, да потом еще и заниматься точной настройкой времени. Такое реле показано на рисунке 4.
Рисунок 4.

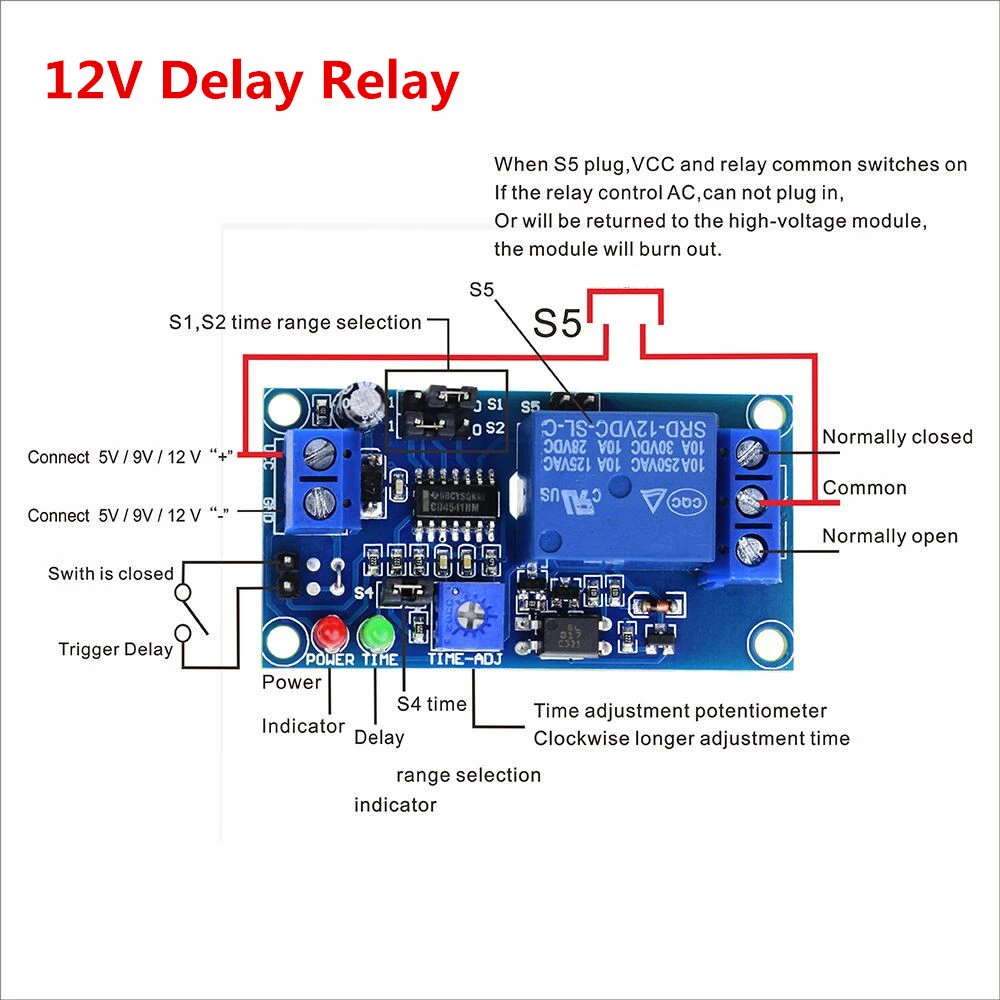

Реле времени на микроконтроллере
Зачем делать реле времени своими руками?
И хотя существует такое огромное количество реле времени, практически на любой вкус, в иногда домашних условиях приходится делать что-то свое, часто очень простое. Но подобные конструкции чаще всего оправдывают себя целиком и полностью. Вот некоторые из них.
Коль скоро мы только что рассмотрели работу микросхемы КР512ПС10 в составе реле ВЛ, то рассмотрение любительских схем придется начать именно с нее. На рисунке 5 показана схема таймера.
Рисунок 5. Таймер на микросхеме КР524ПС10.
Питание микросхемы осуществляется от параметрического стабилизатора R4, VD1 с напряжением стабилизации около 5 В. В момент включения питания цепочка R1C1 формирует импульс сброса микросхемы. При этом запускается внутренний генератор, частота которого задается цепочкой R2C2 и внутренний счетчик микросхемы начинает счет импульсов.
Количество этих импульсов (коэффициент деления счетчика) задается коммутацией выводов микросхемы M01…M05.
При указанном на схеме положении этот коэффициент составит 78643200. Такое количество импульсов составляет полный период сигнала на выходе END (выв. 10). Вывод 10 соединен с выводом 3 ST (старт / стоп).
Как только на выходе END устанавливается высокий уровень (отсчитали полпериода) счетчик останавливается. В этот же момент на выходе Q1 (выв. 9) также устанавливается высокий уровень, который открывает транзистор VT1. Через открытый транзистор включается реле K1, которое своими контактами управляет нагрузкой.
Для того, чтобы запустить выдержку времени еще раз достаточно кратковременно выключить и снова включить реле. Временная диаграмма сигналов END и Q1 показана на рисунке 6.
Рисунок 6. Временная диаграмма сигналов END и Q1.
При указанных на схеме номиналах времязадающей цепи R2C2 частота генератора около 1000 Гц. Поэтому выдержка времени при указанном подключении выводов M01…M05 составит около десяти часов.
Для точной настройки такой выдержки следует сделать следующее.
Подключить выводы M01…M05 в позицию «Секунды_10», как показано в таблице на рисунке 7.
Рисунок 7. Таблица установки времени таймера (для увеличения нажмите на рисунок).
При таком подключении вращением переменного резистора R2 произвести настройку выдержки 10 сек. по секундомеру. После чего подключить выводы M01…M05, как показано на схеме.
Еще одна схема на КР512ПС10 показана на рисунке 8.
Рисунок 8. Реле времени на микросхеме КР512ПС10
Ещё таймер на микросхеме КР512ПС10.
Для начала обратим внимание на КР512ПС10, точнее на сигналы END, который не показан совсем, и сигнал ST, который просто соединен с общим проводом, что соответствует уровню логического нуля.
При таком включении не произойдет остановки счетчика, как показано на рисунке 6. Сигналы END и Q1 будут циклически, не останавливаясь продолжаться. При этом форма этих сигналов будет классическим меандром. Таким образом, получился просто генератор прямоугольных импульсов, частота которых может регулироваться переменным резистором R2, а коэффициент деления счетчика можно устанавливать согласно таблицы, показанной на рисунке 7.
Непрерывные импульсы с выхода Q1 поступают на счетный вход десятичного счетчика – дешифратора DD2 К561ИЕ8. Цепочка R4C5 при включении питания сбрасывает счетчик в ноль. В результате на выходе дешифратора «0» (выв. 3) появляется высокий уровень. На выходах 1…9 низкие уровни. С приходом первого счетного импульса высокий уровень перемещается на выход «1», второй импульс устанавливает высокий уровень на выходе «2» и так далее, вплоть до выхода «9». После чего счетчик переполняется и цикл счета начинается заново.
Полученный управляющий сигнал через переключатель SA1 можно подать на генератор звукового сигнала на элементах DD3.1…4, либо на усилитель реле VT2. Величина выдержки времени зависит от положения переключателя SA1. При указанных на схеме соединениях выводов M01…M05 и параметрах времязадающей цепочки R2C2 можно получить выдержки времени в пределах от 30 секунд до 9 часов.
Ранее ЭлектроВести писали, что кабинет министров сохранит тариф на электроэнергию для населения после 1 апреля на уровне 1,68 грн за кВт*ч.
Об этом премьер-министр Денис Шмыгаль сообщил, открывая заседание правительства.
По материалам: electrik.info.
Реле времени RT-10 (10 устанавл. функц.) EKF
Многофункциональное реле времени RT-10 EKF является электронным коммута¬ционным аппаратом с регулируемыми режимами работы и регулируемой установкой времени. Реле предназначено для включения или отключения нагрузки по заданным временным величинам и режимам работы. Переключение диапазонов времени и ре¬жимов работы производится с помощью поворотных регуляторов расположенных на лицевой поверхности реле.
Реле времени соответствует ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003)
Реле применяется в системах промышленной и бытовой автоматики: в венти¬ляционных, отопительных, осветительных системах. По категории применения АС-15 (управление электромагнитами мощностью свыше 72Вт).
Преимущества:
1. Возможность выбора любой из 10 функций
2. Переключение режимов работы с панели управления
3.
Возможность регулировки предустановки интервала времени
4. Возможность настройки времени от 10 до 100% от предустановленного
5. Возможность использования в составе АСУ ТП
| Изображение | Наименование | Масса нетто, кг |
|---|---|---|
| Реле времени RT-10 (10 устанавл. функц.) EKF | 0,08 |
Номинальное напряжение | 230В АС 50…60Гц исп.1 и 24В DC исп.2 |
Номинальное импульсное напряжение | АС380В |
Потребляемая мощность | При AC:≤1,5ВА, при DC:≤1Вт |
Диапазон задержек времени | От 0,1 секунды до 100 часов |
Точность установки | ≤5% |
Точность повторения | ≤0,2% |
Прерывание подачи питания | Не менее 200 мс |
Коммутационная износостойкость | 100000 |
Механическая износостойкость | 1000000 |
Условный тепловой ток | 5А |
Категория применения | АС-15 |
Контакт | 2 NO/NC (два перекидных) |
Номинальный ток нагрузки | 2 х 1,5А при 230В |
Помехоустойчивость | 3, в соответствии с МЭК 61000-4 |
Высота над уровнем моря | Не более 2000 м |
Степень защиты | IP20 |
Степень загрязнения | 3 |
Рабочая температура | От -5 до +40С |
Температура хранения | От -25 до +75С |
Подключение | Винтовые клеммы, макс. |
Момент затяжки | 0,5Н*м |
Монтаж | На 35мм DIN-рейку |
сечение провода 2,5кв.мм2. Провести электромонтаж согласно схеме.
3. Подать питание, индикатор «Р» загорится желтым цветом
4. Выбрать необходимый режим работы и настроить необходимые диапазоны времени.
| Обозначение функции | Функциональная схема | Описание функции |
|---|---|---|
| A | Задержка включения. После подачи питания начинается отсчет времени (Т) в это время контакты реле находятся в положении 15 – 16 замкнут, а 15 – 18 разомкнут (реле выключено). По окончании отсчета времени контакты 15 – 16 размыкаются, а контакты 15 – 18 замыкаются (реле включено) и продолжают находиться в таком положении до отключения питания. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| B | Задержка выключения. После подачи питания контакты 15 – 16 сразу размыкаются, а 15 — 18 сразу замыкаются, и начинается отсчет времени (Т). По окончании отчета времени контакты 15 — 18 размыкаются, а 15 – 16 замыкаются и в таком положении остаются до отключения питания. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| C | Циклическая работа с задержкой включения. После подачи питания начинается отсчет времени (Т) в это время контакты реле находятся в положении 15 – 16 замкнут, а 15 – 18 разомкнут. По окончании отсчета времени контакты 15 – 16 размыкаются, а контакты 15 – 18 замыкаются на время (Т), после цикл повторяется до отключения питания. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| D | Циклическая работа с задержкой выключения. После подачи питания контакты 15 – 16 сразу размыкаются, а 15 — 18 сразу замыкаются, и начинается отсчет времени (Т). По окончании отсчета времени контакты 15 — 18 размыкаются, а 15 – 16 замыкаются на время (Т), после цикл повторяется до отключения питания. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| E | Включения реле по появлению (переднему фронту) сигнала S и задержка выключения по пропаданию (заднему фронту) сигнала S. После подачи питания реле остается в покое до появления сигнала S. Как только сигнал появляется, контакты 15 – 16 сразу размыкаются, а 15 – 18 сразу замыкаются и пока поступает сигнал S остаются в таком положении, как только пропадает сигнал, начинается отсчет времени (Т) после окончания отсчета контакт 15 – 18 разомкнется, а контакт 15 – 16 замкнется. Цикл повториться при появлении сигнала S. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| F | Задержка выключения по переднему фронту сигнала S. После подачи питания реле остается в покое до появления сигнала S. Как только сигнал появляется, контакты 15 – 16 сразу размыкаются, а 15 – 18 сразу замыкаются, начинается отсчет времени (Т) после окончания отсчета контакт 15 – 18 разомкнется, а контакт 15 – 16 замкнется. Цикл повториться при появлении сигнала S. Появление второго сигнала во время отсчета не влияет на работу реле. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| G | Задержка выключения по заднему фронту сигнала S. После подачи питания реле остается в покое до появления и пропадания сигнала S. Как только сигнал S пропадет, контакты 15 – 16 сразу размыкаются, а 15 – 18 сразу замыкаются, начинается отсчет времени (Т) после окончания отсчета контакт 15 – 18 разомкнется, а контакт 15 – 16 замкнется. Цикл повториться при появлении и пропадании сигнала S. Появление второго сигнала во время отсчета не влияет на работу реле. Вторая группа контактов (25,26,28) работает в паре с первой. | |
| H | Задержка включения по переднему фронту сигнала S и задержка выключения по заднему фронту сигнала S. . После подачи питания реле остается в покое до появления сигнала S. Как только сигнал появляется, начинается отсчет времени (Т) после окончания отсчета контакт 15 – 16 размыкается, а 15 – 18 замыкается и пока поступает сигнал S остаются в таком положении, как только пропадает сигнал, начинается отсчет времени (Т) после окончания отсчета контакт 15 – 18 разомкнется, а контакт 15 – 16 замкнется. Цикл повториться при появлении сигнала S. ВАЖНО! Если сигнал S по времени меньше установленной выдержки, то реле будет работать как циклическое по «функции С» включаясь от сигнала S. Вторая группа контактов (25,26,28) работает в паре с первой. |
Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.
Оставить заявку

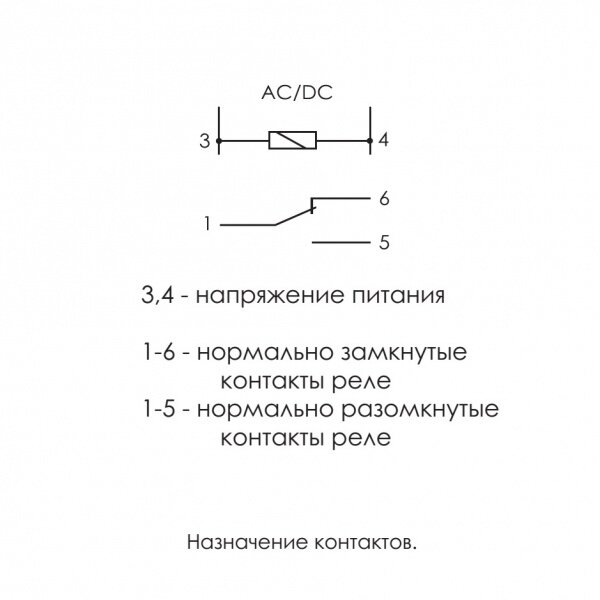

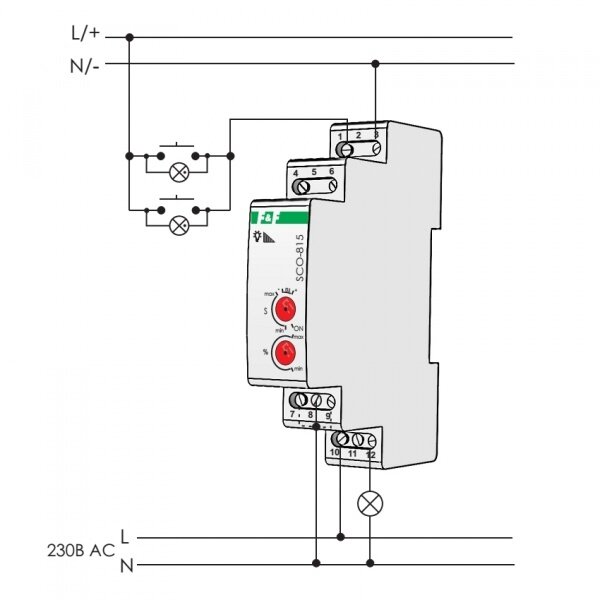

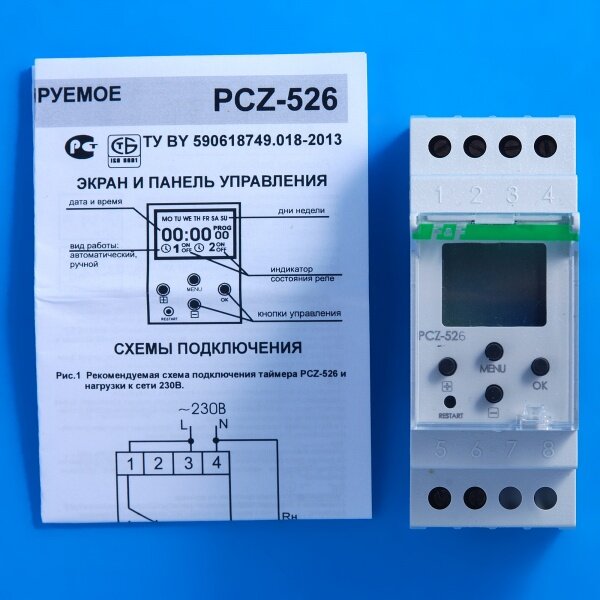

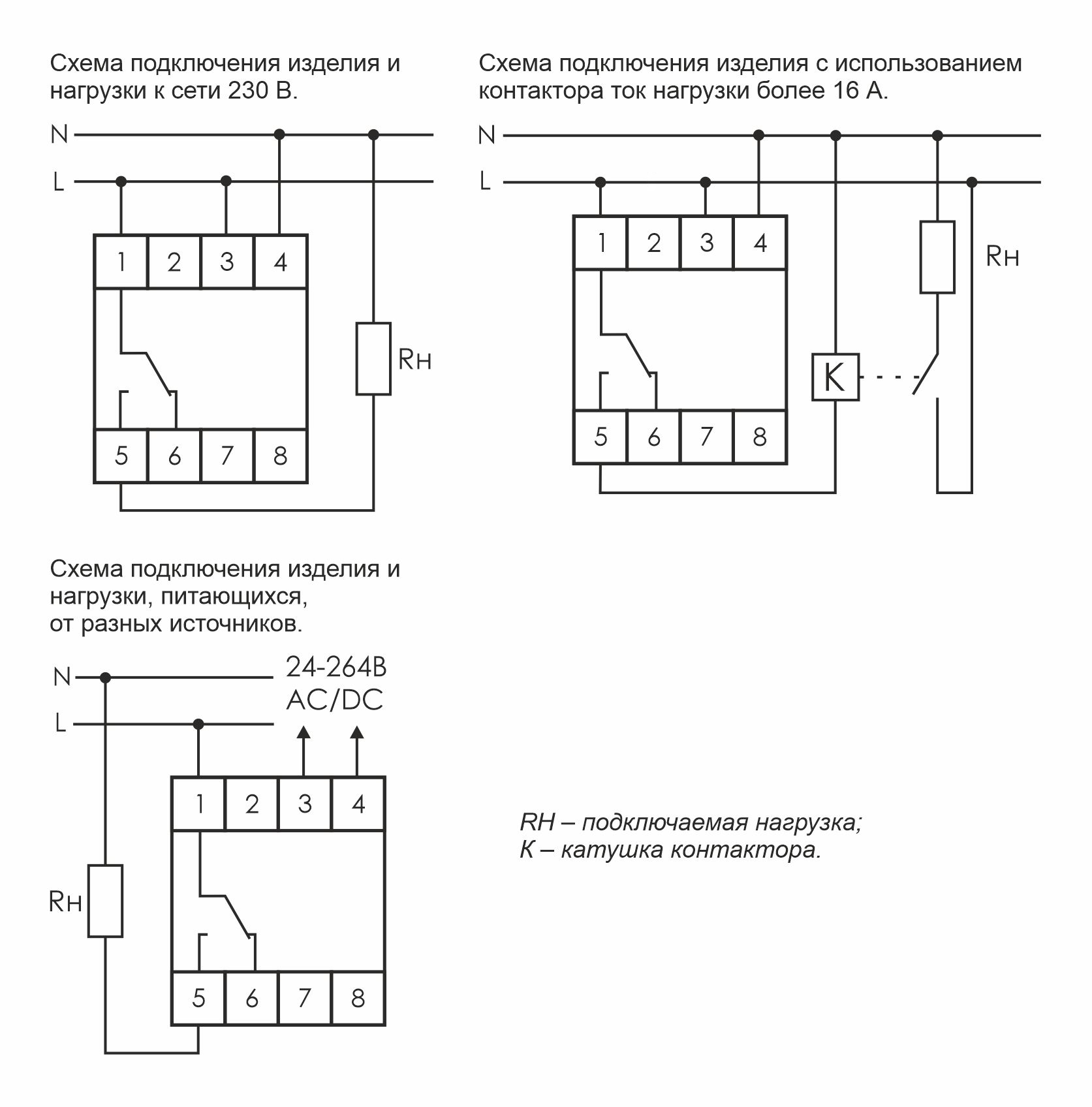

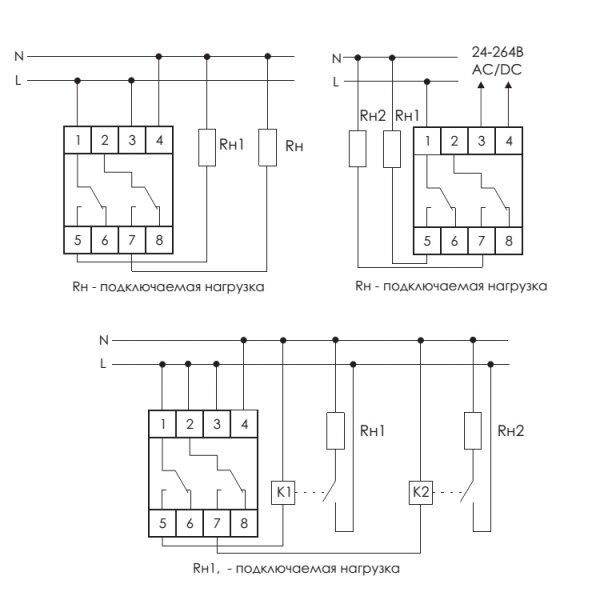

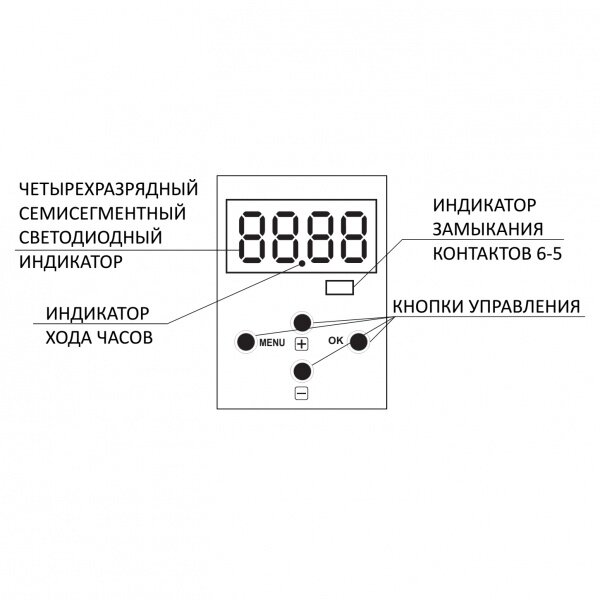

| Реле времени общего назначения | ||
| PCR-513U | Реле времени одноканальное. Напряжение питания универсальное, расширенное 12-264 AC/DC. Диапазон выдержки времени регулируемый от 0,1 сек. до 24 суток (8 поддиапазонов). Рабочие контакты 1NO/NC, Максимальный ток 8 А. Монтаж DIN-рейка. | |
| PCR-515 | Реле времени одноканальное. | |
| RV-01 | Реле времени одноканальное, универсальное. Напряжение питания 230 AC. Диапазон выдержки времени регулируемый 1 – 120 секунд ( 2 поддиапазона). Рабочие контакты 1NO/NC. Максимальный ток 16 А. Дистанционный вход управления. Монтаж DIN-рейка. | |
| PCU-501 | Реле времени многофункциональное одноканальное. Напряжение питания универсальное расширенное 12-240 AC/DC, Диапазон выдержки времени регулируемый 0,1 секунды – 990 секунд. 3 поддиапазона. Рабочие контакты 2NO/NC, Максимальный ток 2×8 А. Монтаж DIN-рейка. | |
| PCU-510 | Реле времени циклическое одноканальное. | |
| PCU-518 | Реле времени циклическое одноканальное с выносным регулятором выдержки времени. Напряжение питания универсальное 24В AC/DC и 230В AC. Диапазон выдержки времени 0,1 сек. – 24 суток ( 8 поддиапазонов). Рабочие контакты 1NO/NC. Максимальный ток 8 А. Монтаж DIN-рейка. | |
Реле времени циклическое одноканальное. Напряжение питания универсальное 100-264 AC/DC. Диапазон выдержки времени регулируемый 0,1 сек. – 24 суток ( 8 поддиапазонов). Рабочие контакты 3NO/NC, Максимальный ток 3×8 А. Монтаж DIN-рейка. | ||
PCS-517. 1 | Реле времени универсальное одноканальное 2-х временное. Напряжение питания универсальное, расширенное 24-264 В AC/DC. Диапазон выдержки времени регулируемый расширенный от 0 до 99 часов 58 минут 59,75 секунд. Настраивается во всем диапазоне с минимальным шагом 0,25 секунды. Рабочие контакты 1NO/NC, Максимальный ток 16 А. Монтаж DIN-рейка. | |
| РВО-1М | Реле времени одноканальное, многофункциональное. Напряжение питания универсальное 24 AC/DС и 230 AC. Диапазон выдержки времени регулируемый от 0,3 секунд до 10 часов (8 поддиапазонов). Рабочие контакты 1NO/NC. Максимальный ток 5 А. Монтаж DIN-рейка+плоская поверхность. | |
| RV-03 | 3-х канальное реле времени. | |
| PCS-516U | Реле времени одноканальное, многофункциональное. Напряжение питания универсальное, расширенное 12-264 В AC/DC. Диапазон выдержки времени регулируемый от 0,1 секунды до 24 суток ( 8 поддиапазонов). Рабочие контакты 1NO/NC, Максимальный ток 8 А. Дистанционный вход управления СТАРТ/СБРОС. Монтаж DIN-рейка. | |
| PCU-519 | Реле времени одноканальное, многофункциональное. | |
| РВО-П3-22 | Реле времени одноканальное, многофункциональное. Напряжение питания универсальное 24 AC/DС и 230 AC. Диапазон выдержки времени регулируемый от 0,01 секунды до 9990 минут (8 поддиапазонов). Дистанционные входы управления. Рабочие контакты 2NO/NC. Максимальный ток 2х8 А. Монтаж DIN-рейка+плоская поверхность. | |
| PCS-517 | Реле времени одноканальное, многофункциональное, 2-х временное. | |
| PCU-520 | Реле времени циклическое, одноканальное, универсальное, 2-х временное. Напряжение питания 230В АС. Диапазон 2-х выдержек времени регулируемый от 0,1 секунды до 24 суток (8 поддиапазонов). Рабочие контакты 2NO/NC, Максимальный ток 2×8 А. Монтаж DIN-рейка. | |
| PCA-512U | Реле времени одноканальное. Напряжение питания универсальное, расширенное 12-264 AC/DC. | |
| PCA-514 | Реле времени одноканальное. Напряжение питания универсальное 24 AC/DC и 230АС. Диапазон выдержки времени регулируемый от 0,1 секунды до 24 суток (8 поддиапазонов). Рабочие контакты 2NO/NC, Максимальный ток 2х8 А. Монтаж DIN-рейка. | |
| RV-02 | Реле времени одноканальное универсальное. Напряжение питания 230 AC. Диапазон выдержки времени регулируемый 1 – 120 секунд (2 поддиапазона). Рабочие контакты 1NO/NC. Максимальный ток 16 А. Дистанционный вход управления. Монтаж DIN-рейка. | |
| PCU-507 | Реле времени циклическое, одноканальное, универсальное, 2-х временное. | |
| РВЦ-1М | Реле времени циклическое, одноканальное, многофункциональное, универсальное, 2-х временное. Напряжение питания универсальное 24 AC/DС и 230 AC. Диапазон 2-х выдержек времени регулируется от 1 секунды до 30 часов (8 поддиапазонов) раздельно. Рабочие контакты 1NO/NC. Максимальный ток 5 А. Монтаж DIN — рейка+плоская поверхность. | |
| РВО-26 | Реле времени одноканальное, многофункциональное. Напряжение питания универсальное 24-240 AC/DС. Диапазон выдержки времени регулируемый 0,1 сек — 9,9 мин (3 поддиапазона). Рабочие контакты 2NO/NC. | |
| PCS-506 | Реле времени одноканальное, многофункциональное. Напряжение питания 230 AC. Диапазон выдержки времени регулируемый от 0,1 сек до 24 часов (6 поддиапазонов). Рабочие контакты 1NO. Максимальный ток 8 А. Дистанционный вход управления. Монтаж – в монтажную коробку. | |
| РО-406 | Реле времени одноканальное. Напряжение питания 230 AC. Диапазон выдержки времени регулируемый 1 – 15 минут. Дистанционный вход управления. Рабочие контакты 1NO. Максимальный ток 8 А. Монтаж – в монтажную коробку 60 мм. | |
| РО-415 | Реле времени одноканальное. Напряжение питания 230 AC. | |
| ТК-415 | 15-ти канальное реле времени предназначено для дискретного управления исполнительными механизмами, установленными в технологическом процессе. Реле имеет 15 независимых дискретных выходов, каждый из которых программируется на 16 независимых значений (уставок, участков циклограммы) от 0,1 сек до 99 час 59 мин. Последовательная и комбинационная работа каналов. Питание: 85÷270AC/DC. Нагрузка до 10А/канал. Монтаж DIN-рейка. | |
| Программируемые реле времени | ||
| PCZ-521-1 | Реле времени программируемое, циклическое, одноканальное, многовременное, недельное. | |
| PCZ-523 | Реле времени программируемое, импульсное, циклическое, одноканальное, недельное, многовременное. Встроенные часы реального времени. Выборка произвольная с Понедельника по Воскресенье. Кол-во уставок от 1 до 60. Шаг импульса от 1 секунды. Напряжение питания универсальное 24-264 AC/DC. Рабочие контакты 1NO/NC. Максимальный ток 16А. Монтаж DIN-рейка. | |
| PCZ-529 | Реле времени программируемое, циклическое, одноканальное, годовое, многовременное. Встроенные часы реального времени. Выборка произвольная в течении года. Кол-во уставок от 1 до 40. | |
| PCZ-521 | Реле времени программируемое, циклическое, одноканальное, многовременное. Контактное и беспроводное программирование по технологии NFC используя смартфон на платформе Android. Встроенные часы реального времени. Выборка произвольная с Понедельника по Воскресенье циклическая. Кол-во уставок от 1 до 500. Шаг уставки 1 минута. Напряжение питания универсальное 24-264 AC/DC. Рабочие контакты 1NO/NC. Максимальный ток 16А. Монтаж DIN-рейка. | |
| PCZ-500 | Реле времени программируемое, циклическое, одноканальное, многовременное. Встроенное реле напряжения. Встроенные часы реального времени. Выборка произвольная с Понедельника по Воскресенье циклически закольцована. | |
| PCZ-522 | Реле времени 2-х канальное, программируемое, циклическое, многовременное. Контактное и беспроводное программирование по технологии NFC используя устройство на платформе Android. Встроенные часы реального времени. Выборка произвольная с Понедельника по Воскресенье циклическая. Кол-во уставок от 1 до 500. Шаг уставки 1 минута. Напряжение питания универсальное 24-264 AC/DC. Рабочие контакты 2NO/NC. Максимальный ток 2х16А. Монтаж DIN-рейка. | |
| STP-541 | Реле времени 2-х канальное программируемое, циклическое, двухвременное. Зависимая работа каналов. Напряжение питания универсальное 24-264 AC/DC. Диапазон выдержки времени от 1 секунды до 99 час. 59 мин.59сек. Рабочие контакты 2NO/NC. Максимальный ток 2×16А. Монтаж DIN-рейка. | |
Реле времени 3 в 1. 2-х канальное, программируемое, универсальное. Совмещает в себе 3 полноценных устройства на каждый канал управления: реле времени, реле напряжения и фотореле. Устройства могут работать совместно, парно, раздельно или отключатся. Кол-во уставок от 1 до 5000 с произвольной выборкой в течении года по часам реального времени. Минимальный шаг уставки 1 секунда. Напряжение питания универсальное, расширенное AC/DC. Рабочие контакты 2NO/NC. Максимальный ток 2х16А. Монтаж DIN-рейка. | ||
Напряжение питания универсальное 24 AC/DC и 230 AC. Диапазон выдержки времени регулируемый от 0,1 сек. до 24 суток (8 поддиапазонов). Рабочие контакты 2NO/NC, Максимальный ток 2х8 А. Монтаж DIN-рейка.
Напряжение питания универсальное 24 В AC/DC и 230 AC. Диапазон выдержки времени регулируемый 0,1 сек. – 24 суток ( 8 поддиапазонов). Рабочие контакты 2NO/NC. Максимальный ток 2х8 А. Монтаж DIN-рейка.
Универсальное. Независимая/зависимая работа каналов. Циклическое. Установка кол-ва циклов. 3-х временное. 9 режимов работы. Напряжение питания универсальное 100-260 или 24 AC/DC . Диапазоны выдержки времени регулируемые раздельно от 0,1 с до 100 ч. Рабочие контакты 3NO/NC. Максимальный ток 8 А. Монтаж DIN-рейка.
Напряжение питания универсальное 24В AC/DC и 230В АС. Вход-СТАРТ/СТОП. Диапазон выдержки времени регулируемый от 0,1 секунды до 24 суток ( 8 поддиапазонов). Рабочие контакты 2NO/NC, Максимальный ток 2×8 А. Дистанционный вход управления СТАРТ/СБРОС. Монтаж DIN-рейка.
Напряжение питания универсальное, расширенное 24-264 В AC/DC. Диапазон выдержки времени регулируемый расширенный от 0 до 99 часов 58 минут 59,75 секунд. Настраивается во всем диапазоне с минимальным шагом 0,25 секунды. Дистанционный вход управления. Рабочие контакты 1NO/NC, Максимальный ток 16 А. Монтаж DIN-рейка.
Диапазон выдержки времени регулируемый от 0,1 секунды до 24 суток (8 поддиапазонов). Рабочие контакты 1NO/NC, Максимальный ток 8 А. Монтаж DIN-рейка.
Напряжение питания 230В АС. Диапазон 2-х выдержек времени регулируется от 0,1 секунды до 24 суток (8 поддиапазонов) раздельно. Рабочие контакты 2NO/NC, Максимальный ток 2×8 А. Монтаж DIN-рейка.
Максимальный ток 2х8 А. Монтаж DIN-рейка+плоская поверхность.
Диапазон выдержки времени регулируемый 1 – 15 минут. Дистанционный вход управления Рабочие контакты 1NO/NC. Максимальный ток 16 А. Монтаж DIN-рейка.
Встроенные часы реального времени. Выборка произвольная с Пн. по Вс. циклически закольцована. Кол-во уставок от 1 до 300. Шаг уставки 1 минута. Напряжение питания универсальное 24-264 AC/DC. Рабочие контакты 1NO/NC. Максимальный ток 16А. Монтаж DIN-рейка.
Минимальный шаг уставки 1 минута. Напряжение питания универсальное 24-264 AC/DC. Рабочие контакты 1NO/NC. Максимальный ток 16А. Монтаж DIN-рейка.
Кол-во уставок от 1 до 200. Шаг уставки 1 минута. Напряжение питания расширенное 150-300В AC. Рабочие контакты 1NO. Максимальный ток 16А. Монтаж: переходник вилка-розетка.Продукты — DARE Electronics, Inc.
DARE Electronics сочетает в себе передовые современные схемы синхронизации с полупроводниковыми или электромеханическими выходами для производства полной линейки высоконадежных реле задержки времени.
Эта линия включает в себя множество различных точных хронометража.
реле, обычно называемые:
- одноразовые таймеры
- Таймеры повторного цикла
- Реле задержки времени рециркуляции
- полупроводниковые таймеры
- интервальные таймеры
- сторожевые таймеры
- Таймеры с электроприводом
Эти реле задержки времени, доступные в различных стандартных и пользовательских вариантах, как показано на фотографии выше и в нашем техническом паспорте реле времени задержки, обеспечивают вариант с фиксированной выдержкой времени или регулируемой выдержкой времени с задержкой времени при срабатывании (втягивании) и/или задержкой времени при отпускании (отпускании) и нормально разомкнутыми или нормально замкнутыми контактами.
Доступны модели с:
- Временные задержки от миллисекунд до часов
- Рабочее напряжение:
18–32 В пост.
тока (номинал 28 В пост. тока) или
тока (номинал 28 В пост. тока) илиот 105 до 125 В переменного тока (номинальное значение 115 В среднеквадратичного значения), 50 Гц, 60 Гц или 400 Гц
- Конфигурации контактов реле в:
SPDT, DPDT, 3PDT, 4PDT или 6PDT и
- Номиналы контактов реле:
2 А, 5 А, 10 А или 25 А
Если вы не уверены, нужна ли вам задержка при срабатывании (втягивание), задержка при отпускании (отключение), интервальный таймер, таймер повторного цикла, реле с фиксированной или регулируемой выдержкой времени, проконсультируйтесь с нашим реле задержки времени.
лист для получения дополнительной информации о каждом из различных типов реле задержки времени.
Для получения информации о типичных технических характеристиках, стандартных корпусах и проводных соединениях см. наше техническое описание реле с задержкой времени или обратитесь к инженеру по продажам за помощью в отношении ваших требований к реле с задержкой времени. Инженеры по продажам DARE будут рады сотрудничать с вами в разработке одноразового таймера, таймера повторения/перезапуска, полупроводникового, интервального таймера. или сторожевой таймер специально для вашего приложения, или помочь вам определить, какая из различных моделей реле задержки времени подходит для вашего приложения.
Например, многие заказчики используют реле задержки времени с задержкой при включении (срабатывании) для защиты чувствительного, важного оборудования во время включения системы, обеспечивая короткую задержку во время запуска, пока система не будет полностью включена.
Кроме того,
реле задержки времени можно использовать для определения последовательности событий или управления приборами, а также в цепи аварийной сигнализации или цепи сторожевого устройства. Иногда два реле с выдержкой времени используются в сочетании друг с другом для обеспечения пульсирующего или мигающего сигнала.
лампа.Эти два реле задержки времени могут быть объединены внутри в одно реле задержки времени, широко известное как мигающий сигнал или таймер повторного цикла .
Кроме того, несмотря на то, что реле задержки времени имеют множество применений в различных отраслях промышленности, реле задержки времени DARE в первую очередь предназначены для удовлетворения жестких экологических требований военной и аэрокосмической промышленности. Как таковой,
большинство реле задержки времени DARE, таймеры повторного цикла, интервальные таймеры, полупроводниковые реле задержки времени и сторожевые таймеры считаются реле военного назначения, поскольку они были разработаны в соответствии с требованиями различных военных спецификаций или превосходят их.
такие как MIL-R-83726 (теперь MIL-PRF-83726), MIL-STD-704 и MIL-STD-810.Если ваше реле задержки времени не требует таких строгих военных или аэрокосмических спецификаций и стандартов, обязательно сообщите нам об этом, чтобы мы могли предложить
самое подходящее реле времени задержки.
В качестве обзора можно отметить, что продуктовая линейка реле задержки времени DARE включает следующие модели и функции реле задержки времени:
| Линейка продуктов | Выход | Функция задержки | Фиксированный/регулируемый | Мощность |
| Таймер | Релейный выход | Задержка при срабатывании или втягивании | Внешний регулируемый резистор | Питание от сети переменного тока |
| Таймер | Релейный выход | Задержка при срабатывании или втягивании | Внешний регулируемый резистор | Питание от постоянного тока |
| Таймер | Релейный выход | Задержка при срабатывании или втягивании | Фиксированный | Питание от сети переменного тока |
| Таймер | Релейный выход | Задержка при срабатывании или втягивании | Фиксированный | Питание от постоянного тока |
| Таймер | Релейный выход | Задержка при выпуске или отказе | Внешний регулируемый резистор | Питание от сети переменного тока |
| Таймер | Релейный выход | Задержка при выпуске или отказе | Внешний регулируемый резистор | Питание от постоянного тока |
| Таймер | Релейный выход | Задержка при выпуске или отказе | Фиксированный | Питание от сети переменного тока |
| Таймер | Релейный выход | Задержка при выпуске или отказе | Фиксированный | Питание от постоянного тока |
| Таймер | Релейный выход | Интервальные таймеры | Внешний регулируемый резистор | Питание от сети переменного тока |
| Таймер | Релейный выход | Интервальные таймеры | Внешний регулируемый резистор | Питание от постоянного тока |
| Таймер | Релейный выход | Интервальные таймеры | Фиксированный | Питание от сети переменного тока |
| Таймер | Релейный выход | Интервальные таймеры | Фиксированный | Питание от постоянного тока |
| Таймер | Твердотельный выход | Задержка при срабатывании или втягивании | Внешний регулируемый резистор | Питание от сети переменного тока |
| Таймер | Твердотельный выход | Задержка при срабатывании или втягивании | Внешний регулируемый резистор | Питание от постоянного тока |
| Таймер | Твердотельный выход | Задержка при срабатывании или втягивании | Фиксированный | Питание от сети переменного тока |
| Таймер | Твердотельный выход | Задержка при срабатывании или втягивании | Фиксированный | Питание от постоянного тока |
| Таймер | Твердотельный выход | Интервальные таймеры | Фиксированный | Питание от сети переменного тока |
| Таймер | Твердотельный выход | Интервальные таймеры | Фиксированный | Питание от постоянного тока |
| Таймер | Твердотельный выход | Повторить цикл | Фиксированный | Питание от сети переменного тока |
| Таймер | Твердотельный выход | Повторить цикл | Фиксированный | Питание от постоянного тока |
Что такое время реле? – Кухня
Реле времени представляет собой комбинацию электромеханического выходного реле и схемы управления .
Реле задержки времени инициируются или запускаются одним из двух способов: Подача входного напряжения/вспомогательного источника питания либо инициирует блок, либо делает его готовым к срабатыванию при подаче пускового сигнала.
Как работает реле времени?
При подаче входного напряжения реле времени готово к приему пусковых сигналов. При подаче триггерного сигнала реле срабатывает и начинается отсчет заданного времени. Непрерывное циклирование триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.
Где используются реле времени?
Реле времени широко используются в промышленности, системах отопления, вентиляции и кондиционирования воздуха, а также в строительных службах для обеспечения переключения с задержкой по времени. Например, чтобы запустить двигатель, управлять электрической нагрузкой или просто автоматизировать действие. Они играют жизненно важную роль для целевых логических потребностей.
В чем разница между реле и таймером?
Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом. Таймеры контролируют синхронизацию в приложениях, где необходимо отложить выполнение функций или поддерживать нагрузки в течение заданного периода времени.
Какова функция реле задержки времени?
Реле задержки времени— это просто реле управления со встроенной задержкой времени. Их назначение — управлять событием по времени.
Что делает реле?
Реле — это переключатели с электрическим приводом, которые размыкают и замыкают цепи, получая электрические сигналы от внешних источников. Подобным образом работают «реле», встроенные в электротехнические изделия; они получают электрический сигнал и отправляют его на другое оборудование, включая и выключая переключатель.
Что такое временная задержка в цепи?
[′tīm di¦lā ‚sər·kət] (электроника) Цепь, в которой выходной сигнал задерживается на заданный интервал времени по отношению к входному сигналу.
Какие четыре 4 режима реле времени задержки?
Реле задержки времени имеют следующие четыре основных режима работы контактов:
- Нормально открытый, замкнутый по времени.
- Нормально открытый, открытый по времени.
- Нормально закрытый, открытый по времени.
- Нормально-замкнутый, с таймером.
Каковы три компонента временной задержки?
Процедуры как с прогрессивной, так и с постоянной временной задержкой включают следующие три компонента, составляющие испытание: (1) сигнал и целевой стимул, которые говорят учащимся использовать целевой навык/поведение (антецедент), (2) реакцию учащегося (целевой навык/поведение). ) и (3) обратная связь (следствие).
Что такое таймер в реле и контакторе?
Контактор-таймер Контактор используется как функция реле задержки времени для перемещения работы цепи управления на конкретную цепь, работающую автоматически.
Ex от звезды к треугольнику (одна из электронных схем) автоматически. Принцип такой же, как у контакторов, только операция с временной задержкой.
Как проверить реле задержки времени?
Испытание на нагрузку
- Настройте таймер с большой задержкой, например: 2 минуты.
- Подайте на реле напряжение 125 В и измерьте постоянный ток.
- Запишите ток до срабатывания таймера.
- Через 2 минуты реле сработает. Запишите ток после операции.
- Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.
Какое реле времени используется чаще всего?
Таймеры с задержкой включения и выключенияпредставляют собой наиболее типичные используемые реле времени с задержкой времени. Другие типы включают таймеры с интервалом при срабатывании, мигалки и таймеры повторного цикла.
Сколько существует типов таймеров?
Таймеры можно разделить на два основных типа. Таймер, который ведет отсчет от нуля для измерения прошедшего времени, часто называют секундомером, а устройство, которое ведет обратный отсчет от указанного интервала времени, чаще называют таймером.
Простым примером этого типа являются песочные часы.
В чем разница между таймером задержки включения и таймером задержки выключения?
После включения входа есть задержка перед включением выхода. После отключения входа есть задержка перед отключением выхода.
Ловато Электрик | Энергетика и автоматизация
Выберите страну Выберите страну…Глобальный сайт—————-КанадаКитайХорватияЧехияГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыСоединенное КоролевствоСоединенные Штаты————— -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэ Остров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаP APUA Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос островаТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.
с.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве
LOVATO Electric S.p.A. Via Don E. Mazza, 12 — 24020 Gorle (BG) ИТАЛИЯ Cap. Soc. Верс. Евро 3.200.000 Код. Фиск. е Часть. ИВА н. 01921300164 Идент. НЕТ. IT 01921300164
Задержка реле времени | ИНТЕРКЛАСС
Реле времени с задержкой (TDR) – это устройство, использующее электромагнитное поле для управления пакетом всего коммутатора. Обычно в железе есть виток катушки. Работа похожа на индукционно-магнитную.
Многие реле используют электромагнит для механического управления механизмом переключения, но также используются и другие принципы работы. Реле применяют там, где необходимо управлять цепью с маломощным сигналом (при полной гальванической развязке между управляющей и управляемой цепями), или там, где одним сигналом необходимо управлять несколькими цепями. Реле впервые применялись в междугородных телеграфных цепях, повторяя сигнал, поступающий из одной цепи и повторно передавая в другую цепь.
Реле задержки времени выполняет функцию таймера для управляемого оборудования. используйте таймер, чтобы установить время работы и наличие или отсутствие управления магнитным контактором. Например, установить время поворота электродвигателя влево и вправо, изменить соотношение треугольника и установить время его штатных поворотов электродвигателя в определенное время и прочее.
Принцип работы магнитной индукции с использованием таймера и электронных схем. Таймер с магнитной индукцией работает по принципу асинхронного двигателя, в то время как электронный таймер, использующий принцип последовательного и параллельного соединения R и C, если напряжение заполнено, реле таймера будет подключено и долгое время задержка в зависимости от емкости зарядного конденсатора.Вход неполного таймера обозначен символом выходной катушки в виде нормально разомкнутых и нормально замкнутых контактов.
Рис. Рис. Задержка реле времени
Рис. Примечание:
2,7 Терминал в качестве источника источника
1,3 и 6,8 клемма Нормальный открытый
1,4 и 5,8 клемма Нормальный Закрыть
TDR способ работы (см.
выше символ TDR) на ветвях источника (2,7) при заданном напряжении, тогда таймер или схема таймера повтора будут работать в синхронизированных условиях.По истечении указанного времени контакты NO (1,3 и 8,6) закроются, а контакты NC (1,&, 8,5) разомкнутся. Долгое время в зависимости от настроек и от того, делаем ли мы по таймеру.
Реле задержки времени (TDR), называемое также таймером контактора. Контактор-таймер Контактор используется как функция реле задержки времени для перемещения работы цепи управления на конкретную цепь, работающую автоматически. Ex от звезды к треугольнику (одна из электронных схем) автоматически. Принцип такой же, как у контакторов, только операция с временной задержкой.Этот контактор с таймером имеет контакты NO и NC, такие как магнитный контактор, работает только на основе заданного времени задержки. Обычно это называется контактором таймера/TDR. Существуют виды TDR, такие как:
*TDR с задержкой по времени (On Delay) Этот таймер работает в нормальном режиме с задержкой по времени, соответствующей заданной настройке.
Для нормально разомкнутого контакта после включения катушки контактора замыкающий контакт остается разомкнутым до определенного времени, например 5 секунд. Через 5 секунд контакт автоматически изменит состояние с разомкнутого (выкл.) на замкнутое (вкл.) и останется замкнутым, пока на контактор подается питание.При отключении питания контактор снова размыкается.
Для НЗ, после данной питающей катушки реле, НЗ контакты остаются замкнутыми до определенного времени, например 5 секунд. Через 5 секунд контакт автоматически изменит состояние с замкнутого (выкл.) на разомкнутый (вкл.) и останется разомкнутым, пока на реле подается питание. Если питание отключается, реле снова закрывается.
* TDR с задержкой выключения (задержка выключения)
Этот таймер работает в противоположность таймеру задержки включения, активируется магнит контактора тока и напряжения, активен также прямой контакт, но после пропадания напряжения и отключения магнитного контактора, затем последний активный контакт станет неактивным по истечении указанного времени.
Для НО, после подачи питания на катушку реле, контакты НО изменят состояние на замкнутые и останутся замкнутыми для данного питания катушки. При отключении питания контакт будет оставаться замкнутым до определенного времени, например 5 секунд. Через 5 секунд контакт автоматически изменит статус с закрытого на открытый.
Для НЗ, после подачи питания на катушку реле, НЗ контакт изменит состояние на разомкнутое и останется открытым для данного питания катушки.При отключении питания контакт будет оставаться разомкнутым до определенного времени, например 5 секунд. Через 5 секунд контакт автоматически изменит статус с открытого на закрытый.
Анга Хидая Рамадан 112110088 TI-35-INT
Что делает реле задержки зажигания? – М.В.Организинг
Что делает реле задержки зажигания?
Назначение реле времени — пуск или остановка движения токов в катушках и якорях, подвижных частях электрических механизмов.Они предназначены для отключения электрических цепей в определенное время.
Эти типы реле запускаются либо открытием и закрытием сигнала, либо входными токами.
Как проверить реле задержки времени?
Испытание на нагрузку
- Настройте таймер с большой задержкой, например: 2 минуты.
- Подайте на реле напряжение 125 В и измерьте постоянный ток.
- Запишите ток до срабатывания таймера.
- Через 2 минуты реле сработает.Запишите ток после операции.
- Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.
Как работает твердотельное реле задержки времени?
При подаче входного напряжения реле времени готово принять триггер. При срабатывании триггера начинается отсчет времени задержки (t). В конце временной задержки (t) на выход подается питание, и он остается в этом состоянии до тех пор, пока действует триггер или сохраняется входное напряжение.
Какова цель мгновенного контакта?
Контакты мгновенно переходят из нерабочего положения в рабочее при подаче питания на его катушку; при обесточивании катушки контакты мгновенно возвращаются в исходное нерабочее положение.
Где используется реле времени общего назначения?
Реле временииспользуются во многих приложениях. Вот несколько примеров: для управления ускорением контакторов пускателей двигателей. время закрытия или открытия клапанов на холодильном оборудовании.
Что такое синхронизация реле?
Реле времени Реле времени представляет собой комбинацию электромеханического выходного реле и цепи управления. Реле задержки времени инициируются или запускаются одним из двух способов: Подача входного напряжения/вспомогательного источника питания либо инициирует блок, либо делает его готовым к срабатыванию при подаче пускового сигнала.
Что такое реле задержки выключения?
Однофункциональные реле с задержкой по времени, задержка при отключении питания При отключении питания от катушки начинается период времени ЗАДЕРЖКИ ВЫКЛ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
Что подразумевается под настройкой реле?
Уставка тока реле выражается в процентном отношении тока срабатывания реле к номинальному вторичному току ТТ.Затем реле сработает, когда ток вторичной обмотки ТТ станет больше или равен 1,25 А. Согласно определению, уставка тока иногда называется настройкой токового штекера.
Как работает опорное реле?
Граница зоны защиты от ограниченного замыкания на землю (REF) определяется расположением трансформаторов тока. Реле подключается к трансформаторам тока таким образом, чтобы измерять разницу тока замыкания на землю, «входящего» в защищаемую зону, и тока, «выходящего» из защищаемой зоны.
Каковы 5 применений реле?
Применение реле в электронных схемах
- Релейный привод с помощью транзистора.
- Релейный привод с помощью SCR.
- Релейный привод от внешних контактов. Серия светодиодов
- и параллельные соединения.
- Управление электронной схемой с помощью реле.
- Цепь источника питания.
- Рекомендации по проектированию печатной платы.
Какой пример реле?
Эстафета определяется как гонка или акт передачи чего-либо от одного человека или группы другому.Примером эстафеты является гонка во время школьного полевого дня. Примером ретрансляции является получение сообщения кому-либо.
Реле Ice Cube с задержкой включения и задержкой включения
Кубическое реле серии ICS KR с фиксированной выдержкой времени — это недорогое решение для вашей конструкции. Варианты временного действия и входного напряжения в сочетании с экономичностью и долговечностью делают реле серии KR отличным выбором для самых разных приложений.
Встроенная схема на основе микроконтроллера обеспечивает точную синхронизацию, а также превосходную воспроизводимость.Стандартные параметры временных действий включают задержку включения (задержка включения), задержку выпуска (задержка выключения), повтор цикла (перезапуск) и интервальную задержку.
Выбор входного напряжения охватывает обычно применимые значения переменного и постоянного тока. Индивидуальные модели могут быть построены в соответствии с вашими требованиями с доступной ценой за количество. Также доступно реле серии ICS KB черного ящика с регулируемой задержкой.Характеристики
• Доступные функции: задержка включения, задержка выключения, интервал, повторный цикл, произвольная последовательность импульсов (кодовое реле передатчика) и функция SPECIAL.
• Доступно время от 0,1 секунды до часа
• Доступны специальные значения времени и рабочего напряжения
• Стандартный кубический блок реле с быстроразъемными клеммами 0,187 дюйма
• Контакты DPDT 10A для функций задержки включения, интервала, повторного цикла и произвольного импульса
• Контакты SPDT 10A для задержки выключения и специальных функций
• Недорогая альтернатива электропневматическим реле времени во многих приложениях
• Винтовая клеммная колодка доступна
Технические характеристики
Диапазон фиксированных значений времени: 0.
1 секунд в часах
Регулировка синхронизации: фиксированная — устанавливается на заводе
Точность синхронизации: ±1% ±50 мс при 25°C, ±5% ±50 мс от -20°C до +55°C
Повторяемость: ±0,5 % при постоянной температуре окружающей среды
Диапазон рабочего напряжения: от 85 % до 110 % номинального напряжения, от 85 % до 125 % номинального напряжения для блоков на 12 В постоянного тока
Температурный диапазон: от -20°C до +55°C при эксплуатации, от -40°C до +85°C при хранении
Номинальный ток: 10 А при 240 В переменного тока (резистивный), 10 А при 32 В постоянного тока (резистивный), 1/3 л.с. при 120 В переменного тока
Примечание.Посетите страницу Timeing Actions для определения параметров синхронизации.
Реле времени с задержкой, апрель 1967 г. Electronics World
Апрель 1967 г. Мир электроники Таблица содержания Восковая ностальгия и изучение истории ранней электроники. |
См. статьи
из Electronics World , опубликовано в мае 1959 г.
— Декабрь 1971 г. Настоящим признаются все авторские права.Реле — еще одна тема, которая никогда не устареет.Даже с появление полностью твердотельных реле, в которых используются полупроводники в проводящем пути все еще есть много приложений, которые только механические контакты могут удовлетворить. Очень большая мощность, будь то это может быть высокое напряжение, большой ток или и то, и другое, пока не может быть обработано полупроводниками — по крайней мере не экономично. Да это так переключающие диодные массивы, которые могут работать с очень высокой мощностью, но они обычно очень дорогие. Эта статья является одной из группа статей о реле в журнале Электроника за апрель 1967 г. Мир.В конечном итоге все будет повторно размещено здесь, в RF Cafe.
Вот ссылки на другие статьи реле: Время срабатывания и отпускания реле, язычковые реле, реле времени, Нахождение времени срабатывания и отпускания реле, Подавление дуги, перенапряжения и шума
Реле задержки времени
Джерри Э.
Элперс
Твердотельные продукты, Potter & Brumfield (Div.американский Машины и литейное производство)
Автор в настоящее время работает в Solid State Products Менеджер по продажам. До этого он занимался схемотехникой в Solid. Устаревшая группа коммутации. Он имеет степень BSEE колледжа Эвансвилл, Эвансвилл, штат Индиана, и выполнил дипломную работу в Purdue. Он член IEEE и Sigma Pi Sigma.
Факторы, которые следует учитывать при выборе реле, создающего заранее установленная задержка.Включены данные по тепловым, моторным, пневматический, радиоуправляемый, прерывистый, гидравлический, спусковой и полупроводниковый типы.
Фантастический рост в области промышленной автоматики
управления увеличил спрос на новые и более универсальные
устройства для выполнения основных электрических коммутационных функций
обязательный. Использование реле времени быстро выросло до
идти в ногу со спросом на основную функцию, которую они
может выполнять: получение заданной задержки от одного
переключить операцию на другую.
Реле времени работают аналогично стандартные реле в том, что у них есть контакты, которые размыкаются и замыкаются при подаче и снятии питания с входных клемм. Основное отличие состоит в том, что задержка включена в контактное размыкание или дозирование. Реле времени используются во многих спектр применения: от определения степени насыщенности вашего кофе чашка будет, когда вы положите десять центов в торговый автомат, чтобы закрыть масло для резки на фрезерном станке.
Самое популярное реле времени – реле задержки срабатывания, или обесточивание, при котором нормально разомкнутая коммутация нагрузки контакты переключаются в заданное время после подачи питания на вход. Контакты выпадают сразу после снятия входной мощности (рис. 1A).
Часто требуется временная задержка при размыкании или отключении питания.
В этом случае нормально разомкнутые контакты переключения нагрузки срабатывают.
сразу после подачи питания и оставаться в этом
положение до тех пор, пока входная мощность остается включенной.
После удаления
этой мощности начинается отсчет времени, и после заранее определенной задержки
контакты выпадают (рис. 1B).
Используется несколько вариаций этих двух основных режимов синхронизации, такие как интервал «вкл», автоматическая переработка, комбинированный «вкл» и таймеры «выключения» и таймеры последовательности. Многие из них можно сделать простыми соединениями двух основных типов.
Выбор типичных полупроводниковых устройств с выдержкой времени. реле, многие из которых обеспечивают регулировку количества предусмотрена отсрочка.
Факторы, которые следует учитывать
Доступно множество типов реле времени, которые обеспечит желаемое действие синхронизации, включая тепловое. моторизованный, пневматический, RC-цепь, полупроводниковый, поршневой, гидравлический и спуск.
Существует множество факторов, которые необходимо учитывать при выборе
один из этих типов реле времени. Рассмотрение должно быть
зависит от того, насколько каждый из них соответствует следующим критериям: точность,
время сброса, повторяемость, возможности переключения нагрузки, цена,
срок службы, монтажные конфигурации, размер, время задержки, температура
эффекты и регулируемая или фиксированная временная задержка.
Также различные реле времени имеют определенные особенности в их работе, которые должны быть определены для выбора тип, который будет выполнять работу надежно и экономично, некоторые об этих особенностях рассказывается ниже.
Тепловая задержка времени
Основная операция этого таймера использует разница в тепловом расширении двух металлов. биметаллический элемент расположен в непосредственной близости от нагревательного элемента, и при подаче питания биметалл деформируется и закрывается или открывается контакт.Время, необходимое для срабатывания контакта, обычно определяется физическими характеристиками биметаллического полосы и количество энергии, подаваемой на нагревательный элемент.
Тепловые реле с выдержкой времени обычно используются там, где
при подаче питания и точность выдержки времени
срок не критичен. Один производитель заявляет общее
точность ± 30% для миниатюрного или восьмеричного сменного таймера, с
задержки доступны от 2 до 180 секунд.
Другой производитель
дает точность ± 20 % от 0,75 до 1 секунды, ± 15 % от
от 1 до 4 секунд и ± 10% для задержек до 360 секунд. Этот
также является восьмеричным втычным реле времени с задержкой.
Контактные формы обычно ограничиваются s.p.s.t., N.0. или Н.К. с номиналами, обычно не превышающими 5 ампер, 115 вольт переменный ток, резистивный (100 000 операций). С теплового времени задержка использует эффект нагрева I 2 R, устройство несколько чувствителен к изменениям входного напряжения.Колебания напряжения ± 10 % изменит период задержки примерно на ± 5 %.
Самым большим недостатком тепловых реле времени является их длительное время сброса (время, необходимое для того, чтобы контакты открытым и достичь заметного процента от номинального время задержки в следующем цикле работы). Этот сброс может составлять от 50 до 200 процентов задержки срабатывания в для достижения 80% номинального периода задержки на следующем цикл.
Один производитель реле с тепловой задержкой рекомендует использовать
вспомогательное реле для преодоления этой проблемы времени сброса.
Этот
устройство использует два набора контактов, один из которых замыкается в конце
интервал нагрева, который втягивает вспомогательное реле и
прерывает входную мощность. Затем начинается интервал охлаждения,
после чего второй набор контактов выпадает, завершая
схема переключения нагрузки. Используя этот метод, примерно 85%
номинального времени работы достигается в последующем цикле.
Большинство наиболее известных тепловых реле времени имеют тип подключаемого модуля и диапазон цен от 2 до 20 долларов.
Рис. 1. (A) Задержка включения питания. (Б) Задержка при обесточивании.
Пневматический или пневматический
Термин «пневматический» (имеется в виду пневматический) сразу указывает
основной принцип работы этого типа временной задержки.Используется механизм, в котором контролируемое количество воздуха под
давление перемещается из одного места в другое. (Это может быть
блок, изолированный от окружающего воздуха, в котором воздух
перемещается из одной камеры в другую или там, где втягивается воздух
из атмосферы или рассеивается в ней.
) Типичное устройство использует
диафрагма, катушка, поршень и отверстие. Когда власть
применяется к катушке. поршень (механически связанный
к диафрагме) втягивается в катушку.Скорость плунжера
движение контролируется скоростью выхода воздуха из диафрагмы,
который контролируется регулировкой отверстия. Когда заранее определено
положение достигнуто, набор контактов срабатывает в результате
движение плунжера.
Пневматическое реле времени используется уже 25 лет.
и имеет хорошо зарекомендовавшую себя репутацию в тяжелой промышленности.
У нескольких производителей есть устройства, которые
к этим типам приложений.Они доступны для панели управления
монтажа, имеют винтовые клеммы и предназначены для использования в
тяжелые промышленные условия. Этот тип временной задержки доступен
в качестве регулируемого устройства: некоторые с циферблатами, откалиброванными по времени, а некоторые
с регулировкой под отвертку. Повторяемость обычно
± 10%, а время сброса составляет примерно 25 миллисекунд (это
сброс также применяется в случае сбоя питания).
Модули доступны как с выдержкой времени при подаче питания, задержка на обесточивание, а также с обеими этими функциями упакованы в один и тот же корпус.Некоторые из них могут быть преобразованы в поля от задержки включения до отключения питания простым механическое изменение. Доступны номиналы контактов до 20 ампер, 120 В переменного тока, 60 Гц, активное сопротивление (срок службы 100 000 переключений).
Доступны периоды задержки от 0,2 секунды до 30 секунд. минут от одного производителя и от 0,050 секунды до 3 минут От другого. Температурный диапазон эксплуатации находится в районе от -50°С до +65°С.Напряжение питания 6 В перем. до 550 В переменного тока, 60 Гц и 6 В постоянного тока до 250 В постоянного тока доступны. Вход Требования к мощности варьируются от 5 до 8 Вт. Цены варьируются от от 18 до 100 долларов.
Многие пневматические агрегаты довольно
большой из-за места, необходимого для механического механизма,
хотя некоторые меньшие версии также доступны с более низким
номиналы контактов (10 ампер) и более короткие задержки (180 секунд)
по более высокой стоимости.
Пневматические задержки могут вызвать проблемы при применении
там, где грязная атмосфера. Любое закупоривание отверстия
приведет к изменению периода задержки.
Моторный привод
Синхронный двигатель обычно используется в таймеры для управления зубчатой передачей, которая управляет переключением нагрузки контакты. При подаче питания механизм работает до тех пор, пока прошло заданное время, в это время выходные контакты переключаются.Этот метод синхронизации зависит от входной строки частота для своей базовой точности, аналогично стандартной 12 часов, 120 В переменного тока, 60 Гц. Большинство этих таймеров использовать магнитную муфту в сочетании с часовым механизмом который выполняет функцию включения движения, когда сила применяется и позволяет сбросить его при отключении питания. Блок сбрасывается возвратной пружиной при отпускании сцепления.
Время задержки устанавливается на этих блоках стрелкой
на передней или верхней части реле (это может плавно регулироваться
или с шагом).
Второй указатель обычно используется для обозначения
прошедшее время. Точность установки плавно регулируемого
таймеры, как правило, ± 0,5% от полной шкалы, а точность повторения
составляет ± 1% от полной шкалы или лучше. Время сброса пропорционально
ко времени, необходимому для сброса пружинного механизма и
будет менее 500 миллисекунд, в зависимости от настройки времени
относительно натурного.
Реле времени с моторным приводом доступны как с задержкой включения, так и с задержкой отключения.Нагрузочные контакты задержки на обесточивание срабатывают сразу при подаче мощности на сцепление и снятии мощности сцепления запускает временной интервал. По окончании этого интервала контакты отваливаются. Задержка при отключении питания будет сброшена при кратковременном отключении питания.
Длина задержки
от 5 секунд до 60 часов доступны от одного производителя и
5 минут до 5 часов от другого. Срок службы этих таймеров
диапазон от 500 000 операций для одного производителя до контакта
рейтинг жизни 5 миллионов операций для другого.
Жизнь обычно
ограничивается отказом сцепления, а не сроком службы контактов. Входная мощность
варьируется от 5 до 15 ВА, включая катушку сцепления и двигатель. Контакт
Имеются коммутационные номиналы до 15 ампер непрерывно.
Большинство доступных устройств предназначены для работы с напряжением 120/240 В переменного тока и частотой 60 Гц.
Округ Колумбия. единиц обычно нет в наличии. Диапазон температур
эксплуатации от -20°C до +50°C. Цены варьируются от 5 до 50 долларов.
Большинство реле времени моторного привода имеют какая-то функция регулировки, некоторые из которых предназначены для передней панели монтажные, с ручкой для установки времени задержки и предназначены для использования в промышленных панелях управления.Другие доступны с указатели, которые можно настроить для настройки времени с шагом и не предназначены для приложений, требующих передней панели монтаж.
Реле пробки с задержкой
Задержка времени
может быть произведено на постоянном токе телефонного типа.
реле, поместив один
или более короткозамкнутых витков вокруг магнитопровода (обычно
сердечник) так, чтобы произвести противо-m.m.f. что замедляет наращивание
рабочего потока, а при обесточивании обеспечивает
м.м.ф. для замедления схлопывания потока. Это укороченный поворот.
или повороты. называется слизняком. Обычно он состоит из медного
воротник на сердечнике реле. В некоторых конструкциях медная втулка
используется по всей длине сердечника, а катушка наматывается
на рукаве.
Принцип действия пули
выглядит следующим образом: Когда катушка реле находится под напряжением, нарастание потока
проходит через снаряд и за счет собственной индуктивности создает m.м.ф
что противостоит витку м.д.с. Это противоположное m.m.f. задерживает
нарастание магнитного поля в воздушном зазоре до напряженности
что приведет к закрытию арматуры. Время задержки при выходе
происходит обратным образом. Когда обмотка реле обесточена,
поле начинает разрушаться, вызывая ток в
slug, который обеспечивает m.
m.f. ориентированы так, чтобы поддерживать магнитное
поле и, таким образом, задержать выпадение.
Задержка приема до 120 мс и задержек отключения до 500 мс может быть достигнуто с помощью слагов.Время задержки будет варьироваться из-за механического износа в течение срока службы и температуры окружающей среды и этот тип не предназначен для приложений с высокой точностью. забит реле, как правило, не являются стандартными товарами и доступны только по специальному заказу большинства производителей телефонных аппаратов. реле.
RC-цепь
Были использованы различные методы. используется для разработки временных задержек с использованием комбинаций резисторов, конденсаторы и реле.Все эти схемы используют основные принцип заряда и разряда конденсатора и один из простейшие схемы, использующие этот принцип, показаны на рис. 2А.
Когда ключ замкнут, конденсатор заряжается
к приложенному напряжению и через определенный промежуток времени
сопротивлением и емкостью (при условии, что сопротивление катушки реле
быть очень большим по сравнению с резистором), реле тянет
в.
При отключении питания конденсатор разряжается через
реле на скорость, контролируемую размером конденсатора,
индуктивность и сопротивление катушки реле.Эта схема
не дает точной временной задержки, так как время зависит
на многих факторах. Изменения сопротивления, емкости,
входное напряжение и напряжение срабатывания реле вызовут изменения
в тайм-тайм периода задержки. Точность периода задержки ± 30%
следует ожидать. Время сброса также велико из-за
высокоомный путь разряда конденсатора. На практике эти
можно приобрести таймеры с задержкой до 30 секунд и в
оба а.в. и d.c. версии.
Вариации этого базового
доступны схемы, которые используют дополнительные компоненты для увеличения
точность и ускорить время сброса. Одна популярная схема
использует неоновую лампочку для определения уровня напряжения на конденсаторе
и фоторезистивный элемент для управления реле. Фотоэлемент
предлагает низкий импеданс последовательно с реле, когда неон
лампочка загорается и реле срабатывает (рис.
2B).
Эта схема имеет ряд преимуществ по сравнению с предыдущей схемой в том, что неоновая лампа определяет точный уровень напряжения и делает не полагайтесь на напряжение срабатывания реле для точности задерживать.Также реле выпадает сразу при подаче питания удаляется, и время может быть сброшено с другим набором контакты через конденсатор, если это необходимо.
Эта цепь используется в нескольких коммерчески доступных реле времени с задержкой. Единицы, как правило, регулируются (используется потенциометр). последовательно с резистором), а корпус восьмеричный. подключаемый тип. Точность этой единицы обычно указывается как ± 10% в ограниченном диапазоне температур.Релейные выходы на этих таймеры обычно двухтактные, 5-амперные, 120-В переменного тока, резистивные.
Твердотельный
Последние записи в
Поле реле времени задержки относится к полупроводниковым типам. Есть
в настоящее время доступны два основных типа, использующие совершенно разные
принципы работы.
Один производитель продает реле
который использует точный осциллятор и счетчик для выполнения
функция синхронизации.Инициируется выход этого генератора
когда питание подается и подается в схему усилителя.
Этот усилитель формирует импульсы и направляет их на магнитный сердечник.
прилавок. При достижении заданного количества. выходная нагрузка
переключающие контакты управляются через логическую схему. То
время задержки определяется логикой и тем, сколько
счетчики используются после генератора.
Эта задержка реле предназначено для приложений, где требуется высокая степень точности требуется (± 2 %).Стандартное рабочее напряжение от от 18 до 82 В пост. тока, имеет релейный или полупроводниковый выход и требуется 0,4 секунды, чтобы сбросить задержку до заявленной точности. Корпуса доступны с популярными подключаемыми модулями или с крючками под пайку и боковым монтажным кронштейном. Этот устройство дорогое, как реле времени, и продается за 100 долларов. или больше.
Самая популярная схема, используемая в полупроводниковых
реле времени использует принцип заряда RC, упомянутый
ранее.
Причина популярности этого метода кроется в
за счет использования однопереходного транзистора.
Одностороннее соединение транзистор имеет присущую способность предлагать высокое входное сопротивление к напряжению конденсатора, пока не будет достигнуто заданное напряжение. В этот момент устройство срабатывает и разряжает времязадающий конденсатор.
Схема на рис. 2C может быть использована для иллюстрации этого операция. Когда ключ замкнут, конденсатор заряжается со скоростью, контролируемой продуктом RC.При контролируемом уровне напряжения на однопереходном транзисторе конденсатор разряжается через катушку реле и заставляет реле срабатывать. Этот пульс только мгновенного действия, а набор релейных контактов служит для фиксации реле.
Однопереходная схема имеет ряд преимуществ по сравнению с неоновой лампой.
схема в том, что уровень возбуждения пропорционален входу
Напряжение. Таким образом, любые изменения входного напряжения компенсируются
пропорциональным изменением напряжения зажигания.
Другие устройства
можно добавить в эту схему, чтобы преодолеть некоторые недостатки
предыдущих цепей. Стабилитроны добавлены для лучшего
компенсация изменений времени из-за изменений входного напряжения.
SCR может быть добавлен, чтобы дать реле больше втягивания и удержания.
сила.
Рис. 2. (A) RC-цепь может использоваться для обеспечения временная задержка. (B) Неоновая лампа и фотоэлемент или (C) однопереходный транзистор может быть использовано.
Схема, показанная на рис. 2C, также имеет тот недостаток, что конденсатор разрядится через катушку реле немедленно если питание прерывается, и это приводит к тому, что реле втягивается моментально. Добавление SCR устраняет эту проблему.
Линейные переходные процессы
Одна проблема, характерная для твердотельных
временные задержки связаны с линейными переходными процессами, особенно на
реле времени, используемые на 120-V a.в. линейное напряжение. Эти переходные процессы,
или мгновенные условия перенапряжения.
распространены на 120-В переменного тока.
линия. Они могут производиться в самых разных условиях.
в том числе попадание молнии в линию, отключение индуктивных
нагрузки на линии или включение и выключение трансформатора
вход, питающий реле времени. Эти переходные процессы обычно
не серьезная проблема, потому что они не содержат много энергии.
Твердотельные реле времени с задержкой, используемые на 120 В переменного тока.в. линия
обычно используют кремниевый выпрямитель на входе, чтобы
производить необходимое постоянное напряжение для работы с выдержкой времени.
Этот выпрямитель чувствителен к энергии, содержащейся в этих
переходные процессы, если напряжению позволено превышать его обратное номинальное значение.
Два метода обычно используются в лучших твердотельных устройствах для
подавлять эти переходные процессы. Одним из методов является использование управляемой лавины.
выпрямитель для этого входного выпрямителя.Когда обратное входное напряжение
превышает обратное напряжение выпрямителя, устройство лавинообразно
и рассеивает переходную энергию.
Специальный распад селена
также используются устройства, способные выдерживать еще большую энергию.
Временные проблемы лучше понимаются сейчас, чем в прошлом
и может быть обеспечена адекватная защита.
Твердотельные реле задержки времени используют транзисторы в части синхронизации, и транзисторы имеют долгий срок службы, можно построить очень надежный таймер с помощью этих устройств.: Многие из доступных блоков имеют встроенный реле переключения нагрузки; обычно, d.p.d.t., 10 А, 120 В переменный ток резистивный. В этом случае жизнь ограничивается жизнью реле, обычно 10 миллионов механических операций.
Несколько производителей продают полностью твердотельные модули синхронизации. для управления внешним реле нагрузки. В этом случае срок службы таймера почти бесконечен и очень полезен для приложений там, где наблюдается высокая скорость цикла.
Доступные типы
Твердотельные блоки доступны с фиксированными задержками,
внутренние регулируемые задержки потенциометра и внешний резистор
регулируемые задержки.
Внешний резистор может быть потенциометром
установлен удаленно, а провода идут к блоку задержки.
Доступен широкий спектр монтажных конфигураций, в том числе пылезащитные крышки с винтовыми зажимами, вставные, герметичные военные типы и панельные типы.Единицы доступны в округе Колумбия напряжения от 12 до 100 В постоянного тока. и от 24 до 240 В переменного тока, 60 Гц и требуют примерно 3 Вт мощности. Время диапазон обычно ограничивается задержками от 0,10 секунды до 5 минут на имеющихся в продаже единицах. Точность задержки варьируется от одного производителя по отношению к другому и может составлять до ± 5 % более диапазон температур от -40°C до +55°C, диапазон напряжений ±10%.

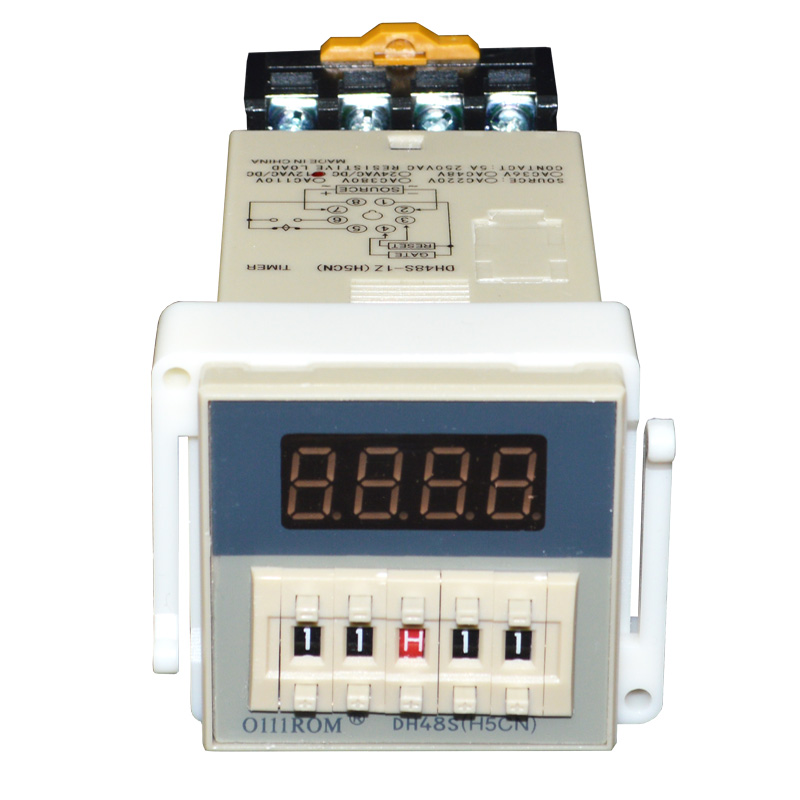

Некоторые производители продают регулируемые ручки
твердотельные реле времени с циферблатами, откалиброванными по времени.То
время сброса варьируется, но обычно быстрое — от 40 миллисекунд
до 100 миллисекунд — в зависимости от конфигурации схемы.
Реле с выдержкой времени доступны как с задержкой включения,
и при обесточивании.
(Задержка на обесточивание требует
вспомогательный источник питания в течение периода задержки для удержания
в реле коммутации нагрузки и не может использоваться в течение
задержка отключения питания.)
Твердотельные реле времени задержки доступны в небольших корпусах и варьируются в цене от примерно от 10 до 60 долларов.
ШАГОВЫЕ РЕЛЕ
Два типа приводных механизмов, используемых в шаговых реле (часто называемых ступенчатые переключатели): непрямой и прямой.
Когда
комбинация якорь-собачка воздействует непосредственно на храповик под
мощность электромагнита, устройство называется непосредственно
приводится в движение, как показано на рис. А. Когда собачка воздействует на храповик
колесо от силы, накопленной в приводной пружине, механизм
говорят, что они управляются косвенно.Показан пример этого метода
на рис. B. Система с непрямым приводом является наиболее распространенной.
использовал. Пружинная система более стабильна в производительности,
более эффективным и способным к более быстрому шагу, чем прямой
приводного типа, кроме того, имеют более длительный срок службы.
В агрегате с непрямым приводом, когда надлежащее напряжение и на катушку магнита двигателя подается мощность, якорь притягивается и удерживает приводную пружину во «взведенном» положении.Когда катушка обесточена, энергия запасается в приводной пружине прижимает собачку к зубу храпового колеса, в результате чего стеклоочиститель сборка сделать шаг. Повторяющиеся импульсы вызовут переключение сделать столько шагов, сколько было полученных дискретных импульсов. Продолжительность времени, в течение которого цепь замыкается (и размыкается) последовательно быстрых импульсов имеет решающее значение.
Самопрерывающаяся работа,
например, как показано на рис. B, используется для быстрого переключения переключателя
из одной точки в другую без использования дискретных импульсов
из внешних источников.В этом методе цепь замыкается на
катушку через набор контактных пружин прерывателя, которые
открывается рычагом якоря до того, как он полностью сядет.
Разрыв цепи катушки приводит к тому, что якорь отпадает,
перемещение узла стеклоочистителя на один шаг и одновременное повторное закрытие
контакты прерывателя.
