Реле времени как работает – принцип работы прибора 220В с задержкой включения, изготовление своими руками

Реле времени — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2016; проверки требуют 10 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 6 декабря 2016; проверки требуют 10 правок. Работа реле с задержкой срабатывания контакта на замыкание. Работа реле с задержкой срабатывания контакта на размыкание. Реле времени с часовым механизмом Цифровое ^[1] электронное реле времени для фотоувеличителя «Сура-2». СССР, 1980-е гг.

Реле́ вре́мени — реле, предназначенное для создания независимой выдержки времени и обеспечения определённой последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени.

С электромагнитным замедлением[править | править код]

Реле времени с электромагнитным замедлением применяются только при постоянном токе. Помимо основной обмотки реле этой серии имеют дополнительную короткозамкнутую обмотку, состоящую из медной гильзы. При нарастании основного магнитного потока он создаёт ток в дополнительной обмотке, который препятствует нарастанию основного магнитного потока. В итоге результирующий магнитный поток увеличивается медленнее, время «трогания» якоря уменьшается, чем обеспечивается выдержка времени при включении. При отключении тока в катушке за счёт индуктивности короткозамкнутого витка магнитный поток в реле какое-то время сохраняется, удерживая якорь.

Этот вид реле времени обеспечивает выдержку времени при срабатывании от 0,07 с до 0,11 с, при отключении от 0,5 с до 1,4 с.

С пневматическим замедлением[править | править код]

Реле времени с пневматическим замедлением имеет специальное замедляющее устройство — пневматический демпфер, катаракт. Регулировка выдержки осуществляется изменением сечения отверстия для забора воздуха, как правило, с помощью регулировочного винта.

Этот тип реле времени обеспечивает выдержку времени от 0,4 до 180 с, с точностью срабатывания 10 % от установки.

С часовым или анкерным механизмом[править | править код]

Реле времени с анкерным или часовым механизмом работает за счёт пружины, которая заводится под действием электромагнита, и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале. Разновидность подобных реле используется в мощных (на токи в сотни и тысячи ампер) автоматических выключателях на напряжение 0,4-10 кВ. Составные части такого реле — механизм замедления и токовая обмотка, взводящая его пружину. Скорость хода механизма зависит от затяжки пружины, то есть от тока в обмотке, по окончании хода механизм вызывает отключение автомата, тем самым выполняя функции тепловой защиты от перегрузок, не нуждаясь при этом в коррекции по температуре окружающего воздуха.

Этот тип реле времени обеспечивает выдержку времени от 0,1 до 20 с с точностью срабатывания 10 % от установки.

Моторные реле времени[править | править код]

Моторные реле времени предназначены для отсчета времени от 10 с до нескольких часов. Оно состоит из синхронного двигателя, редуктора, электромагнита для сцепления и расцепления двигателя с редуктором, контактов.

Электронные реле времени[править | править код]

В электронных реле для получения временной задержки используются различные аналоговые и цифровые схемотехнические решения. Как правило это интегральные (аналоговые) цепи или цифровые логические устройства (таймеры). Встречаются также реле времени на основе элементов микропроцессорной техники.

1. ↑ «Сура» реле времени цифровое для фотопечати: Руководство по эксплуатации.

принцип работы, виды, схемы подключения

Устройство, срабатывающее по факту истечения назначенного временного интервала, называется реле времени – прибор нашёл широкое применение в электротехнике, электрике, электронике. Благодаря его использованию в схемных решениях удаётся реализовывать более гибкие функции управления различной техникой и аппаратами.

В зависимости от конструкции и принципа работы прибора можно организовать различные по сложности исполнения электрические схемы.

Предлагаем разобраться, какие существуют виды реле времени, в чем их специфика работы и применения. Теоретический материал дополнен практическими рекомендациями по подключению и настройке устройства временного управления.

Содержание статьи:

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается.

Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей (+)

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

Одна из распространённых конструкций пневматических приборов. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях , предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии.

Этот вид приборов обладает целым рядом преимуществ:

• малые габариты корпуса;
• высокая точность срабатывания;
• удобный механизм настройки;
• визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса.

Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле – таймера.

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла. Такие устройства используются в системах .

Например, благодаря прибору открываются возможности:

• коммутировать системы освещения в заданное время;
• запускать или останавливать технологическое оборудование;
• активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º.

Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20°С + 50°С.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций (+)

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

1. Подключение лини напряжения на клеммы питания прибора.
2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Простой вариант реле времени можно сделать собственноручно. Схемы различных самоделок описаны в .

Выводы и полезное видео по теме

В видео-ролике рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Есть, что дополнить, или возникли вопросы по работе, выбору, подключению и настройке реле времени? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Реле времени — назначение, схема и принцип работы, классификация

Жизнь современного человека насыщена электрическими приборами. Они дают нам необходимые свет и тепло, доносят информацию, существенно облегают выполнение множества повседневных бытовых задач, помогают в строительстве, ремонте, при работе на садовом участке. Без них не обходится ни выполнение домашних лечебно-оздоровительных процедур, ни организация семейного досуга. Естественно, вся эта техника требует соответствующего бережного отношения и умения обращаться с ней. Но и в этом вопросе научно-технический прогресс приходит на помощь человеку.

Для рациональной, экономичной эксплуатации электрических приборов широко используются автоматизированные системы управления. Они способны выполнять массу полезных функций, и в том числе — позволяют включать или выключать устройства именно тогда, когда это требуется, по заданным хозяевами алгоритмам.

Реле времени

Современные системы управления порой поражают широтой своей функциональности. Но иногда бывает достаточно и более простых в устройстве и эксплуатации приборов автоматизации. Так, одним из примеров несложных устройств автоматического управления, кстати, внедренных в быт человека уже довольно давно, является реле времени. Что это такое, для чего оно может использоваться, какие существуют разновидности и по какому принципу они работают – обо всем этом в настоящей публикации.

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Алгоритмы работы реле времени, функциональные диаграммы, условные обозначения

По каким алгоритмам могут работать реле времени

Выше уже упоминалось, что любые реле могут работать на замыкание, размыкание и переключение контактов при необходимом управляющем воздействии. А в реле времени предусматривается или пауза после такого воздействия, или даже соблюдение определенной цикличности срабатывания.

Различают немало алгоритмов работы реле времени. Ниже на схемах будут рассмотрены наиболее часто применяемые.

На схемах верхним графиком (голубого цвета) показывается напряжение питания, подаваемое на реле. Нижний график – выходное напряжение, идущее от реле на исполнительное устройство (на нагрузку). Красными стрелками показываются диапазоны установленной задержки срабатывания.

Еще одно замечание. Управляющие сигналы для реле могут подаваться по разному.

— Это может быть общее напряжение питание, подаваемое на прибор. Такие реле так и называется – с управлением по питанию.

— Для управления используется отдельная цепь подачи внешнего сигнала.

На приведенных ниже схемах, просто для более понятного восприятия, будут в основном показаны (за одним исключением) алгоритмы для реле с управлением по питанию. Но и для второго варианта они, в принципе, такие же.

Алгоритм 1

Схема алгоритма №1

Реле времени с задержкой включения. После включения питания выходной сигнал будет передан на нагрузку по истечении установленной паузы Т.

Алгоритм 2

Схема алгоритма №2

Выходной сигнал в данном варианте передается на нагрузку сразу после включения питания. Но через установленный интервал Т – прерывается.

Алгоритм 3

Схема алгоритма №3

Включение нагрузки происходит одновременно с подачей общего питания. Но выключение производится после выдержки паузы Т с момента снятия напряжения питания реле.

Алгоритм 4

Схема алгоритма №4

Цикличная работа реле времени, с паузой на старте. После подачи напряжения питания выходной сигнал на нагрузку появляется через интервал Т1. Этот сигнал выдерживается в течение определенного установленного интервала Т2. Затем происходит размыкание, с повторной паузой Т1, после чего вновь включение нагрузки на время Т2 — и так далее до полного снятия напряжения питания.

Алгоритм 5

Схема алгоритма №5

Один из вариантов с постоянно подключенным питанием и управлением с помощью внешнего сигнала. При подаче управляющего импульса (или, наоборот, при его снятии – показано высветленным цветом и пунктиром) срабатывает реле и коммутирует питание на нагрузку. Питание подается в течение установленного периода Т1, после чего автоматически отключается, до поступления очередного управляющего импульса.

Эти алгоритмы можно назвать базовыми. А уже из них, как из «кирпичиков», могут выстраиваться куда более сложные схемы, реализованные в реле различных конструкций и моделей.

Одна из самых важных характеристик реле времени – функциональная диаграмма

Кстати, показанные выше графические схемы имеют название функциональных диаграмм реле, и обычно указываются на корпусе прибора или в его технической документации. То есть при выборе требуемого изделия для определенных нужд, умея читать такие диаграммы, можно отыскать подходящую модель.

Ниже на двух иллюстрациях будет продемонстрировано многообразие функциональных диаграмм реле времени, предлагаемых в продаже. Это показывается лишь в качестве примера, так как на самом деле выбор может быть намного шире. Обратите внимание и на то, что некоторые реле могут иметь несколько выходов на нагрузку, а также несколько каналов получения внешнего управляющего сигнала.

Примеры функциональных диаграмм реле времени с управлением по питанию.

Функциональные диаграммы реле времени – таблица А

Примеры функциональных диаграмм реле времени с управлением внешним сигналом.

Функциональные диаграммы реле времени – таблица Б

Значения временных интервалов Т, Т1, Т2 и т.д.  чаще всего имеет возможность устанавливать пользователь. Правда, существуют модели реле времени, в которых время срабатывания уже предустановлено и изменению не подлежит. Но это приборы специального предназначения, обычно устанавливаемые в схемах защит электрических приборов и установок. Естественно, величина задержки в таком случае указывается в техническом описании изделия.

В одном реле времени может быть реализовано несколько алгоритмов его работы, с возможностью выбора. А функциональные диаграммы и схемы контактов обычно изображены на корпусе изделия.

Обозначения контактов реле времени на схемах

При выборе реле времени необходимо уметь разбираться не только в функциональной диаграмме, но и в схеме расположения контактов. Обычно встречаются вот такие принятые обозначения:

А. Контакты, работающие на размыкание цепи.

Условные обозначения контактор реле времени, работающих на размыкание

1 — дуга обращена вниз: задержка срабатывания после подачи управляющего напряжения;

2 — дуга обращена вниз: задержка срабатывания после снятия управляющего напряжения;

3 — две противоположно направленные дуги: задержки и при подаче управляющего напряжения, и при его снятии.

Б. Контакты, работающие на замыкание цепи.

Условные обозначения контактор реле времени, работающих на замыкание

Условия срабатывания, понятно, можно не расписывать – они такие же, как в предыдущем примере.

Разновидности реле времени

Типы реле времени по общему конструктивному исполнению

Итак, выяснили, что переключение контактов в реле времени производится с определенной задержкой после подачи или снятия питающего или управляющего напряжения. Но прежде чем перейти к рассмотрению самих устройств, обеспечивающих работу по заданному алгоритму, заметим, что реле времени по своей компоновке или общему исполнению можно разделить на несколько типов.

• Моноблочные реле времени. Это – совершенно независимые приборы с собственным корпусом, встроенным питанием или устройством для подключения питания, с выходом, к которому можно подключать стороннюю бытовую или иную технику. Такое реле можно устанавливать в практически в любом месте по необходимости, и подключать к нему тот прибор (систему) который требует подобного управления по времени. Классическим примером может служить реле времени, с которым хорошо знакомы те, кто занимался печатью фотографий.

Такое реле времени позволяло очень точно соблюдать выбранную экспозицию фотобумаги при печатании фотографий

К приборам более широкого использования можно отнести современные реле времени (таймеры) которые останавливаются в розетку и имеют гнездо для подключения сетевой вилки нагрузки. Самый простейший пример использования – можно с вечера запрограммировать, чтобы к утреннему подъему хозяев в электрическом чайнике была вскипячена вода.

Реле времени (или таймеры), подключаемые в розетку и сами становящиеся «управляемой розеткой» для подключенного к ним электрического прибора. Как видно, могут быть электромеханическими и электронными.

• Встраиваемые реле времени. Они не имеют собственного корпуса, являются одним из узлов электрического прибора (или предназначены для такой установки), и автономно, как правило, не применяются. Классический пример такого реле времени – это механический или электронный таймер, руководящий режимами работы стиральной машины, микроволновки, электрической духовки и т.п.

Встраиваемое реле времени, как отдельный узел общего устройства крупного бытового прибора

Такие реле могут быть электромеханическими, имеющими блочное исполнение. Другой вариант – это реле электронного типа, собранное на печатной плате, которая коммутируется с общей схемой того или иного электрического прибора.

Электронное реле времени, выполненное в виде монтажной сборки на печатной плате

• Модульные реле времени. Как понятно уже из названия, такие приборы имеют стандартизированные размеры и предназначаются для установки на DIN-рейку распределительного щита. Там же, в щите, производится и из стационарное подключение к источнику питания и нагрузке, работой которой они будут управлять. Например, таким образом можно подключить системы освещения, которые будут работать по определенному алгоритму времени, мощные приборы отопления, скажем, с тем расчетом, чтобы их основное функционирование приходилось на часы действия льготного тарифа, вентиляционные установки для обеспечения заданной периодичности проветривания и т.п. Возможно их использование и с другими крупными бытовыми приборами, если те в своей конструкции не имеют собственного встроенного таймера.

Модульные реле времени представлены в продаже широким разнообразием моделей различной степени сложности и функциональной оснащенности

Несмотря на единообразие размеров, модульные реле времени могут значительно различаться набором возможностей, количеством каналов и программируемых интервалов. В зависимости от степени сложности и, отчасти, от допустимой мощности подключаемого к ним оборудования, такие реле могут занимать одно, два, три и даже больше модуль-мест на DIN-рейке распределительного щита.

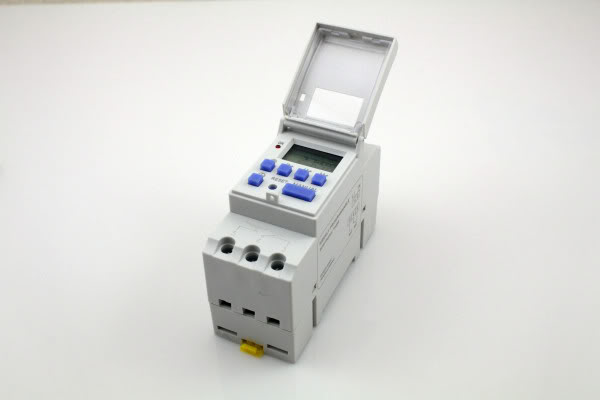

Такое электронное реле времени с возможностью настройки суточного цикла работы займет на DIN-рейке три модуль-места

Удобно – места такие приборы занимают совсем немного, находятся не на виду, детям недоступны. Многие позволяют задавать суточный, недельный месячный или даже годовой алгоритм работы, то есть не требуют частого вмешательства в управление. Но если и возникнет нужда внести корректировки, то удобное расположение реле времени на рейке, с расположением всех органов управления на фасадной панели, позволит это сделать безо всякого труда.

Типы реле времени по принципу работы

Теперь стоит разобраться, что за механизмы обеспечивают задание необходимого временного интервала. По этому критерию реле времени можно подразделить на несколько типов – это электромагнитные приборы, устройства с пневматическим или гидравлическим замедлителем, моторные, реле с механическим часовым механизмом и электронные.

Цены на реле времени CRM

реле времени CRM

Рассмотрим их вкратце в перечисленном порядке

Электромагнитные реле времени

Они обычно применяются в каскадах пуска и остановки мощного оборудования – позволяют несколько разнести по времени запуск отдельных узлов (механизмов) во избежание резких скачков нагрузки на линию питания.

Принцип работы узла замедления срабатывания заключается в следующем. Конструктивно реле представляет собой электромагнитную катушку. Перемещение притягиваемого к сердечнику катушки якоря передается на механизм замыкания-размыкания контактов. Но на общий сердечник с катушкой надета гильза (чаще всего – медная), которая становится дополнительным короткозамкнутым контуром.

Принцип устройства электромагнитного реле времени

При подаче напряжения питания на катушку в этой дополнительной «обмотке» наводится ЭДС, создающая ток с таким направлением, что он получается в «противоходе» току в основной катушке. То есть своеобразно «гасит» скорость нарастания напряженности электромагнитного поля, необходимого для притягивания якоря реле. И в итоге срабатывание контактной группы происходит не мгновенно при включении питания, а с задержкой, длительность которой можно регулировать уровнем пожатия пружины якоря. Диапазон задержки обычно лежит в пределах о 0,07 до 0,15 секунд.

«Классический» пример электромагнитного реле времени – используемая в цепях питания мощного оборудования модель РЭВ 812

При выключении питания происходит обратная картина – за свет наличия дополнительной обмотки-гильзы наблюдается своеобразный эффект «инерции», и размыкание контактов тоже происходит с задержкой. Она может составлять от 0,5 до 1,5÷2 секунд.

Пневматические или гидравлические реле времени.

Вряд ли с ними придется иметь дело в бытовых условиях – они тоже ставились только на мощное обрабатывающее оборудование. Но с механизмом замедления познакомиться все же будет интересно, потому как он имеет довольно оригинальную конструкцию.

Реле времени РВП 72-3221 с пневматическим замедлителем срабатывания

Конструктивно такие реле обязательно включают камеру с диафрагмой, в которую упирается подвижный узел (колодка), вызывающая переключение контактов. При снятии напряжения с обмотки катушки колодка освобождается и под действием пружины начинает перемещаться. Но движение колодки тормозится диафрагмой — до выхода воздуха из пневмокамеры. А скорость выпуска воздуха зависит от сечения отверстия, которое, в свою очередь, регулируется специальной иглой.

Регулировки интервала замедления срабатывания могут проводиться в достаточно широком диапазоне и с высокой степенью точности.

Помимо пневматических, существуют и гидравлические замедлители, в которых через регулируемое отверстие между камерами перепускается жидкость (например, трансформаторное масло). Но принцип срабатывания при этом не меняется.

Моторные реле времени

Такие устройства тоже, похоже, уже становятся пережитками прошлого, хотя могут еще встречаться на старых образцах примышленного оборудования.

Принцип работы моторного реле времени

Характерная особенность таких приборов – это наличие, кроме присущей большинству реле катушки, еще и собственного электропривода. При включении питания оно подается и на катушку, и на электродвигатель, с которого вращение передаётся по системе зубчатых передач рабочим колесам. На этих колесах (имеющих градуировку по времени) есть специальные выступы, которые в определённый момент вызовут замыкание или размыкание контактов цепи питания катушки. Ну а включение или выключение питания на обмотке катушки, в свою очередь, обеспечивает необходимую коммутацию подключенных к реле времени силовых линий.

Цены на реле времени Feron

реле времени Feron

Время срабатывания устанавливается начальным положением рабочего колеса. Кстати, в одном реле таких колес может быть и несколько, что позволяет организовывать довольно сложные алгоритмы управления подключенной нагрузкой.

Моторное реле времени ВС-33

Реле времени с анкерным (часовым) механизмом

Самый простой и очень наглядный пример аналога подобных реле времени – это обычные настольные часы с будильником, работающие от батарейки. Время срабатывания устанавливается отдельной специальной стрелкой. И когда часовая стрелка сравняется с ней – произойдет замыкание контакта, и питание будет подано на генератор звукового сигнала.

Безусловно, сами реле времени устроены несколько сложнее, да и нагрузка к ним подключается куда более мощная, чем миниатюрный биппер. Но принцип действия – очень схожий. Механизм отсчета времени – практически полная аналогия с обычными часами. В некоторых реле старых образцов – даже пружина заводится вручную, по мере необходимости. В других – завод осуществляется автоматически при включении питания за сет перемещения электромагнитного якоря.

Реле времени с часовым механизмом РВ 235 УХЛ4. С производства давно сняты, но у некоторых хозяев продолжают верно служить

Реле с часовым механизмом в продаже представлены в широком разнообразии. Большой популярностью у пользователей пользуются модели с циферблатом, разделенным на 24 часа, а каждый час делится еще обычно на четыре отрезка по 15 минут. Каждому такому минимальному интервалу соответствует подвижный сектор (штырек, рычажок, в зависимости от модели).

При подключении реле к сети циферблат начинает вращаться с угловой скоростью один оборот в сутки. На циферблате выставляется текущее астрономическое время. Ну а затем несложно запрограммировать алгоритм срабатывания реле – нажатием (откидыванием или иным перемещением) подвижных секторов, соответствующих тем периодам времени, когда питание на нагрузку должно быть включено.

Программирование алгоритма срабатывания такого реле времени – несложное и интуитивно понятное

Подобные реле времени выпускаются в модульном или моноблочном исполнении, то есть или устанавливаются в распределительном шкафу, или напрямую подключатся в розетку. Невысокая стоимость и простота в эксплуатации снискали им широкую популярность. Точность выставления диапазона и срабатывания реле, безусловно, нельзя назвать высокой (минимальная градация в 15 минут), но для большинства бытовых приборов этого бывает вполне достаточно.

Ну а если требуются более точные настройки, вплоть до секундной градации, то лучше всего сразу приобрести электронное реле времени.

Узнайте, как подключить розетку, а также ознакомьтесь с пошаговыми примерами правильного подключения провода к розетке.

Электронные реле времени

Электронные реле времени в настоящее время все активнее вытесняют своих электромеханических «собратьев». Это понятно – привлекает высокая точность срабатывания, возможности программирования на длительный период: на неделю месяц и даже более, с учетом чередования выходных и праздничных дней, смены сезона, других факторов, влияющих на предполагаемый режим работы подключенных к реле электроприборов.

Электронное реле времени с богатым набором возможностей программирования алгоритма управления подключенными электрическими приборами или системами

В этой категории тоже есть свое подразделение по технологии отсчета времени срабатывания. Углубляться в тему не будем – этот вопрос, скорее, интересен специалистам-электронщикам.

Можно лишь вкратце пояснить, что самые простые электронные реле отсчитывают время с помощью RC-цепочек (резистор + конденсатор). Время зарядки конденсатора зависит от номинала самого конденсатора и включенного с ним в цепь резистора. То есть это легко просчитывается, и плавным изменением номиналов элементов схемы или сменой цепочек (в некоторых реле их несколько) можно установить нужный интервал задержки срабатывания.

Более сложные реле времени оснащены специальными микросхемами или каскадом полупроводниковых приборов, обеспечивающих необходимую задержку по времени. Ну а самые современные на сегодняшний день имеют микропроцессорные блоки и кварцевые генераторы опорной частоты. Так что отсчёт времени в них происходит с максимальной точностью, а энергонезависимая память позволяет проводить программирование алгоритма работы.

Электронное реле времени модульного исполнения с аналоговой настройкой параметров работы. Сравнительно недорого и очень часто – вполне достаточно.

Ассортимент электронных реле времени – очень широк. Вполне можно приобрести относительно недорогую модель с аналоговой настройкой параметров и обеспечивающее простейшие операции включения-выключения силовой линии с требуемой задержкой или по определённому алгоритму. Часто для реализации задуманной автоматизации того или иного процесса и такого прибора бывает вполне достаточно. Более совершенные реле времени оснащаются цифровыми жидкокристаллическими дисплеями и кнопочной (сенсорной) системой управления с точностью выставления параметров буквально до долей секунды. Удобно, но и стоимость, безусловно, растет пропорционально.

Можно еще добавить, что электронные реле времени могут выпускаться в любом из исполнений – как отдельные приборы-моноблоки (например – опять же, вариант «розетка с таймером»), в виде плат или блоков для установки в оборудование, или в модульной компоновке для размещения на DIN-рейке.

Видео: Пример использования электронного реле времени KEMOT URZ2001-1

*  *  *  *  *  *  *

К слову, немало «ломается копий» по поводу, как же правильнее называть подобные устройства – реле времени или таймерами. Приводятся доводы, что работа реле увязывается с астрономическим временем, а таймер лишь производит обратный отсчет заданного интервала. Или наоборот, что реле должно лишь обеспечивать задержку включения и выключения, а все что касается возможностей программирования (задания алгоритма работы) – это таймеры. Таким образом, утверждения прямо противоречат друг другу.

По мнению автора этой статьи, «граница» между этими типами приборов, если она и есть – весьма условная. И морочить себе голову тонкостями терминологии – вряд ли в данном случае имеет смысл. Главное – разобраться и суметь сформулировать: для чего вам требуется устройство управления и какими функциями оно должно обладать. И можете не сомневаться, что грамотный продавец-консультант прекрасно вас поймет и предложит оптимальную модель. А в паспорте у нее, кстати может быть указано и таймер, и реле времени. А нередко – и оба термина сразу, через тире или в скобках.

назначение, принцип работы, схемы подключения

Для обеспечения выдержки защит или построения логических электронных схем в их состав включаются элементы, обеспечивающие задержку срабатывания. В качестве такого элемента большинство современных электрических цепей использует реле времени.

Назначение

Реле времени предназначено для формирования нормируемых временных задержек при работе каких-либо устройств. Такие логические элементы позволяют выстраивать определенную последовательность в переключениях и срабатывании приборов. Благодаря отложенной подаче напряжения производится автоматическое управление выдаваемыми с реле времени сигналами.

Реле времени устанавливают в цепях защит в качестве промежуточного элемента для обеспечения селективности, построения ступеней, сценарных переходов и т.д.

Устройство и принцип работы

Конструктивно реле времени состоит из нескольких элементов, число и функции которых могут существенно отличаться в зависимости от типа реле. Общими блоками являются измерительный, блок задержки и рабочий.

• Первый из них представлен электромагнитными катушками, полупроводниковыми элементами, микросхемами, реагирующими на поступающие сигналы электрического тока.
• Блок задержки выполняется часовым механизмом, мостом, электромагнитным или пневматическим демпфером.
• Рабочий элемент представляет собой контакты или выход из аналоговой или цифровой схемы, контролирующих подачу напряжения в те или иные цепи.

В зависимости от конструктивных особенностей конкретной модели будет отличаться и принцип ее работы.

Принцип действия реле времени заключается в создании временного интервала от начала подачи сигнала на реле времени до получения этого сигнала потребителем. Дальнейшие операции и подача питания на рабочий элемент будет коренным образом отличаться в соответствии с типом устройства, поэтому рассматривать принцип действия следует для каждого вида реле времени отдельно.

С электромагнитным замедлением

Конструктивно такое реле времени состоит из электромагнитной катушки, магнитопровода (ярма), подвижного якоря, короткозамкнутой гильзы и блока отключения, которые представлены на рисунке ниже:

Рис. 1: конструкция электромагнитного реле

Принцип работы электромагнитного реле заключается в создании магнитного потока в магнитосердечнике, наводимого от катушки. Магнитный поток притягивает якорь с контактами. Но, в таком режиме работы устройство представляло бы собой обычное промежуточное реле, поэтому для задержки замыкания контактов используется гильза. Она и создает в короткозамкнутом контуре встречный по направленности электромагнитный поток, задерживающий нарастание основного и обуславливающий выдержку временного промежутка.

Как правило, в электромагнитных моделях задержка  составляет от 0,07 до 0,15 секунд, работа устройства осуществляется от цепей постоянного тока.

С пневматическим замедлением

Данный тип применяется в станочном оборудовании различных сфер промышленности, в частных случаях встречаются и гидравлические модели.  Такое реле времени состоит из рабочей катушки, посаженной на магнитопровод, контактов и пневматической мембраны или диафрагмы, выполняющей роль демпфера.

Рис. 2: конструкция пневматического реле

Принцип работы пневматического реле времени заключается в том, что при подаче напряжения на обмотку в сердечнике возникает магнитный поток, приводящий его в движение. Но моментальная переброска контактов не происходит за счет наличия воздушного промежутка под мембраной. Время задержки включения будет определяться количеством воздуха в демпфере и скоростью его удаления. Для регулировки этого параметра в пневматических моделях предусматривают винт, увеличивающий или уменьшающий объем камеры или ширину выпускного клапана.

С анкерным или часовым механизмом

Конструктивным отличием реле времени с часовым механизмом является наличие пружинного устройства, которое заводится за счет электрического привода или вручную. Замедление срабатывания для него определяется положением замыкающего флажка на циферблате.

Рис. 3: конструкция реле с часовым механизмом

При появлении управляющего сигнала отпускается механизм, и пружина медленно перемещает рабочий элемент, вращающийся по шкале циферблата. При достижении установленной отметки  происходит включение нагрузки путем замыкания пары контактов. Пределы выдержки времени можно выбрать специальными зажимами или установкой регулируемой ручки в определенное положение. Конкретный способ управления будет отличаться в зависимости от модели и производителя.

Моторных реле времени

Отличительной особенностью моторных реле является наличие собственного двигателя, который включается в работу вместе с катушкой. Принцип работы такого устройства приведен на рисунке ниже:

Рис. 4: конструкция моторного реле

Напряжение подается на электрическую схему, состоящую из катушки 1 и синхронного двигателя 2. После возбуждения обмоток статора в двигателе  его вал приводит в движение систему зубчатой передачи 3 и 4, состоящую, как правило, из нескольких шестеренок. Вращение шестерней моторного реле приводит к механическому нажатию на рычаг, прижимающий контакты. Регулировка диапазона выдержки производится за счет перемещения фиксатора 8.

Электронных реле времени

Современные электронные реле представляют собой автоматический выключатель, принцип подачи сигнала с выхода которого регулируется настройкой R – C цепочки, параметрами микросхем или полупроводниковых элементов. Наиболее простым вариантом является совместная работа конденсатора и резистора, приведенная на рисунке ниже:

Рис. 5: принцип логической цепочки электронного реле

В зависимости от соотношения омического сопротивления резистора и емкости конденсатора, время заряда последнего и будет определять подачу напряжения питания в электронном устройстве. В данном примере приведен простейший вариант времязадающей цепочки, современные модели могут содержать более сложные структуры, включающие несколько R – C ветвей или их комбинации с транзисторами, мостами и другими элементами. Электронные модели обладают рядом весомых преимуществ, в сравнении с другими типами реле:

• Сравнительно меньшие размеры;
• Высокая точность срабатывания;
• Широкий диапазон регулировки – от десятых долей секунд до часов или суток;
• Автоматическое управление – удобная система программирования и ее визуальное отображение на дисплее.

Эти преимущества обуславливают повсеместное вытеснение электронными реле других устаревших моделей.

Цикличных

Под цикличными реле времени подразумевают такие устройства, которые выдают управляющий сигнал через какой-либо заданный промежуток времени (для подогрева чайника, открытия окон сутра, включения сигнализации на ночь и т.д.). Такое автоматическое включение имеет определенный сценарий, повторяющийся через какой-либо промежуток времени, из-за чего эту группу устройств также называют сценарными выключателями.  Ранее  циклическое включение осуществлялось посредством механического пружинного устройства, сегодня эта функция перешла к микропроцессорным элементам. Электронные таймеры находят широкое применение в самых различных сферах, некоторые из которых приведены на рисунке:

Рис. 6: сфера применения цикличных реле

Как выбрать?

При выборе конкретной модели реле времени необходимо руководствоваться такими принципами относительно их параметров:

• Род и величина рабочего напряжения – различные модели могут, как подключаться к бытовой сети в 220 В переменного тока, так и работать от пониженных управленческих цепей на 12, 42, 127 В и т.д.
• Допустимый ток нагрузки – определяет пропускную способность контактов реле времени без их перегрева.
• Диапазон времени срабатывания контактов и чувствительность регулировки этого параметра – определяет скорость включения реле времени, возможность его изменения в каких-либо пределах и возможный шаг регулировки.
• Конструктивные особенности и принцип работы – если по местным условиям не допускается классическое переключение контактов по соображениям взрывоопасности, необходимо устанавливать бесконтактные модели.
• Влагозащищенность и температурный диапазон – определяет допустимые параметры окружающей среды, в которых может эксплуатироваться данное реле времени.
• Тип устройства (цикличные или промежуточные) – первый из них задает некую периодичность выдаваемого сигнала, а второй выступает в качестве промежуточного звена, обеспечивающего задержку времени в уже существующей цепи.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме.  Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор.  В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Видео в развитие темы

Реле времени: устройство, виды, принцип работы

Реле времени (РВ) – устройство, которое дает возможность коммутировать электрические цепи с установленным временным интервалом. На производствах оно применяется для автоматизации некоторых процессов, к примеру, запуска электродвигателя. В бытовых условиях реле времени, как правило, используется для управления осветительными приборами. Работает устройство следующим образом – человек устанавливает необходимый интервал времени, через который реле должно разомкнуть электрическую цепь и отключить подсоединенный к линии прибор. Это позволяет сэкономить электроэнергию и продлить срок службы приборов.

Устройство и виды реле времени

Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.

Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов.

Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:

• моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
• встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
• модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.

Также РВ различаются и по методу, который используется для создания временного интервала:

• часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
• моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
• реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
• электромагнитные – используются только в цепях с постоянным током;
• электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.

Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.

Сфера применения реле времени находится в прямой зависимости от его характеристик и принципа работы. Так, электромагнитное реле применяется для того, чтобы запускать мощные двигатели. Другие виды РВ могут использоваться для управления вентиляцией, поливом, освещением и обогревом помещений.

Принципы работы

Принцип работы механического РВ заключается в том, что поворот регулятора таймера воздействует на положение контактов, которые смыкаются или размыкаются, в результате чего происходит замыкание или размыкание электрической цепи. В течение определенного времени контакты возвращаются в первоначальное положение. Временной интервал находится в прямой зависимости от того, на сколько градусов повернут регулятор.

В электромагнитных устройствах имеется дополнительная короткозамкнутая обмотка с медной гильзой, создающая магнитный поток, который является препятствием для нарастания основного потока. Это приводит к тому, что реле включается спустя определенный промежуток времени.

В электронных реле времени таймер представляет собой микросхему, программируемую разными импульсами, возникающими после нажатия клавиш на пульте управления устройства. Если схемой предусмотрен выход для подключения к компьютеру, то реле является интеллектуальным и может иметь около 40 групп, предназначенных для подключения различных устройств. Это расширяет возможности программирования режимов.

Как выбрать реле времени

Выбор вида РВ зависит от того, для чего устройство будет использоваться и в каких условиях это будет происходить. При его выборе стоит обратить внимание на следующие параметры:

• мощность устройства;
• репутация производителя;
• предел срабатывания;
• защита от влаги и пыли;
• отсутствие механических повреждений на корпусе;
• наличие инструкции, особенно к электронным устройствам;
• допустимый предел напряжения;
• источник питания – автономный или от сети.

Наибольшие затруднения вызывает выбор электронного реле. В этом случае важными параметрами будут:

• меню на русском языке;
• подсветка экрана;
• мощность;
• наличие пружинных клемм;
• гарантийный срок.

Особое внимание стоит обратить на ресурс батареи, а также на то, можно ли ее заменить. Еще одним важным моментом при выборе реле времени является возможность быстро разблокировать устройство при утере ПИН-кода. Довольно часто для этого приходится отправлять РВ производителю, но некоторые изготовители сообщают код по электронной почте или телефону – нужно просто назвать размещенный на боковой панели заводской номер.

Обязательно следует проконсультироваться с менеджером магазина об условиях работы устройства. При правильном выборе реле времени можно существенно снизить затраты электроэнергии.

Устройство и принцип работы реле времени

Чтобы обеспечить правильную работу схем автоматического управления, часто бывает необходимо осуществить срабатывание отдельных аппаратов в определенной последовательности с соблю­дением нужных интервалов време­ни. Для этого предназначено реле времени.

Схема реле времени.

Реле времени работают либо по принципу механического замед­ления и изготовляются с примене­нием маятников или электродвига­телей, либо по принципу электро­магнитного замедления.

Маятни­ковые реле дают выдержку времени в пределах 1-15 сек, двигатель­ные — до 24 ч, реле с электромаг­нитным замедлением — до 5 сек. Реле с электромагнитным замедле­нием изготовляют только для работы в цепях управления посто­янного тока, это реле работает по принципу увеличения времени спа­дания магнитного потока в магнит­ной системе при отключении реле.

Рассмотрим устройство и схему включения электромагнитного реле времени типа РЭ-500, которое находит широкое применение при автоматизации электропривода. Это реле (рис. 1) состоит из катушки 1, неподвижного магнитопровода2, якоря 3, регули­ровочного винта 5, траверсы6 с блок-контактами и оттяжной пружиной 4.

В месте соприкосновения сердечника с якорем помещена не­магнитная прокладка, она служит для предотвращения возможного прилипания якоря к сердечнику, при отсутствии прокладки от­брасывающая пружина может не преодолеть удерживающего усилия остаточного магнетизма сердечника, и реле не отключится.

Рисунок 1. Электромагнитное реле времени постоянного тока РЭ-500.

Якорь втягивается под действием потока, создаваемого катуш­кой 1, насаженной на сердечник. На якоре укреплена траверса 6 с подвижными контактами мостикового типа, которые образуют замыкающие контакты реле.

Для улучшения проводимости контакты изготовляются с сере­бряными накладками.

Время от момента подачи импульса на катушку реле до сраба­тывания контактов называется выдержкой времени реле. Регулиро­вание выдержки времени производится в пределах каждого типа реле изменением толщины немагнитной прокладки и натяжением оттяжной пружины при помощи регулировочного винта 5. Чем тоньше прокладка и меньше натяжение пружины, тем больше вы­держка времени реле. Кроме того, выдержка времени на реле вре­мени РЭ-511, РЭ-513 и РЭ-515 может быть получена следующими способами: 1) закорачиванием катушки; 2) отключением катушки реле.

Закорачивание катушки

Рисунок 2. Схема получения выдержки времени у электромагнитных реле времени с различными вариантами включения втягивающей катушки.

При включении реле РВ якорь при­тягивается очень быстро (время за­ряда реле 0,8 сек). При отключении создается выдержка времени, при этом отключение реле может осу­ществляться как путем разрыва цепи катушки, так и путем ее закорачивания (рис. 2а). Выдержка времени при закорачи­вании катушки получается по сле­дующей причине. Для отпадения якоря (и, следовательно, срабаты­вания контактов реле) необходимо, чтобы поток в магнитной системе исчез или уменьшился до определенной величины, что и происходит при прекращении питания катушки реле, т. е. при ее отключении.

Если же шун­тировать катушку реле (например, параллельным включением каких-либо контактов другого промежуточного реле РП), то вслед­ствие самоиндукции в контуре, образуемом катушкой реле и кон­тактом РП, поддерживается некоторое время ток. Следовательно, магнитный поток и сила притяжения якоря к сердечнику тоже будут затухать постепенно. Сопротивление R в цепи катушки должно быть предусмотрено для предотвращения короткого замы­кания (в том случае, если в этой цепи нет других потребителей).

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

принцип действия, виды реле, изготовление и монтаж своими руками

Где бы ни находился человек, его постоянно окружают те или иные электрические приборы. Благодаря им наша жизнь значительно упрощается и множество повседневных бытовых решений уже не требуют столько времени, как это было раньше.

Научно-технический прогресс не стоит на месте и поэтому сегодня нам доступна такая возможность, как автоматическая система управления. К одной из таких систем, относят реле времени. Именно его наличие в том или ином устройстве делает возможным автоматическое включение и выключение холодильника, установку циклов в стиральной машине, мигание поворотника в автомобиле, подсветку рекламных щитов, витрин, регулярный автополив на огороде т.п. Взять хотя бы обычный аквариум, где свет и воздух подается согласно определенному режиму.

Что такое реле времени

Если сказать совсем простым языком, то назначение реле времени — создавать временную задержку включения или выключения сигналов и осуществлять определенную последовательность в работе этих сигналов.

Обычно этот прибор используют, когда требуется выполнить определенное действие спустя установленный промежуток времени. И устанавливается оно в схемы автоматического управления.

Виды

По своему конструктивному исполнению реле времени подразделяют на:

Моноблок — полностью независимое устройство, с собственным корпусом, встроенным питанием и специальными гнездами для подключения какой-либо техники. Хорошо знакомы с этим типом реле те, кто занимается фотопечатью.

Встраиваемые— это упрощенный вариант моноблочных реле. У них нет собственного корпуса и питания, поскольку они нужны для того, чтобы создавать более сложные устройства. Они используются как дополнительные элементы и поэтому их помещают в один корпус с другими элементами изготовляемого прибора. Классический пример — таймер в стиральной машинке, микроволновой печи, духовке и пр.

Модульные (с управляющим контактом) — этот тип имеет стандартные размеры и устанавливается на DIN-рейку в распределительный щиток.

Помимо этого, реле времени также классифицируют в зависимости от принципа работы (как именно создается временной интервал):

• Реле времени с часовым механизмом. Этот вид был изготовлен первым и до сих пор считается одним из самых надежных, так как по своим свойствам не уступает пневматическим приборам. Их работа практически не зависит ни от мощности напряжения, ни от того как часто оно подается, ни от изменения температуры. В быту такой тип реле встречается в механических будильниках, кухонных таймерах, в некоторых стиральных машинах также встречается механическое реле программ.
• С электромагнитным замедлением. Используется в цепях, ориентированных на постоянное напряжение. Задержка осуществляется за счет создания вспомогательного магнитного потока, регулируемая изменением величины натяжения возвратной пружины. Регулируемое значение составляет до пяти секунд. Существенный минус этого типа реле в том, что задержка времени зависит от изменения температуры.

  Электро реле

• Вакуумное (электромеханическое). Этот вид используется там, где требуется электрический или пневматический сигнал, контролирующий достижение уровня вакуума.
• Моторные. Включает в себя двигатель с редуктором и электрическим контактом. Способность задержки времени составляет от 10 секунд и до десятков часов.
• Реле с гидравлическим или с пневматическим замедлением. Временные интервалы здесь регулируются за счет увеличения или уменьшения подачи жидкости, воздуха в рабочий процесс. Из плюсов можно также выделить то, что замедление не зависит от величины напряжения, частоты питания и изменения температуры. Также регулировка задержки не составляет особого труда.
• Электронное реле. Самый широко используемый вид реле времени, постепенно вытесняющий механические аналоги. Достоинствами такого вида считаются его небольшие размеры, вес, высокая точность работы, надежность и широкий выбор программ функционирования.

Между собой электронные реле подразделяют исходя из технологии отсчета срабатывания времени:

• Цифровые— напряжение оказывается на блок питания, из-за чего запускается задающий генератор, который затем подает импульсы на счетчик. Последний, в свою очередь, высчитывает эти импульсы до тех пор, пока они не сравнятся с нужным числом импульсов, которое задано в системе. Затем, на контролирующий реле выходной усилитель, посылается сигнал и счетчик перестает подсчитывать импульсы. Как только с блока питания снимется напряжение, реле вернется в свое изначальное состояние. Такие РВ способны задерживать время на десятки часов при минимальной погрешности. Главный минус в высокой стоимости.
• Аналоговые — для задержки времени используется конденсатор, на который при замыкании контактов подается напряжение. Следит за этим напряжением специальное устройство, которое сравнивает его и ранее указанное. В случае их совпадения, устройство подает сигнал, чтобы реле переключилось. Максимальная выдержка здесь равна 10 секунд. Этот тип превосходит цифровое в том, что он не требует точного программирования и проще в использовании.

Схема и принцип работы электромагнитного реле

Рассмотрим, как устроен этот механизм изнутри.

1. В катушке индуктивности находится подвижный стальной якорь.
2. Когда на катушку подается напряжение, вокруг нее образуется электромагнитное поле, которое притягивает этот якорь к катушке.
3. Частота и время подачи напряжения регулируется электрическим или механическим способом.

Структура прибора состоит из трех основных элементов:

1. Воспринимающий или первичный — по сути это обмотка катушки. Здесь импульс преобразуется в электромагнитную силу.
2. Замедляющий или промежуточный — стальной якорь с возвратной пружиной и контактами. Здесь исполнительный механизм приводится в рабочее состояние.
3. Исполнительный — в этой части контактной группой оказывается непосредственное воздействие на силовое оборудование.

Принцип работы

Теперь самое время по пунктам рассмотреть принцип работы данного устройства:

• Подвижный стальной якорь, который находится в катушке индуктивности, отжат специальной возвратной пружиной.

С внешней стороны якоря закреплена группа контактов, с другой тоже находятся контакты, находящиеся на определенном расстоянии от первой в статичном состоянии.

• Когда на катушку подается импульс, якорь, притягиваясь к ней, тем самым делает возможным соприкосновение также и контактов.
• Как только напряжение прекращается, пружина возвращает якорь на место и контакты снова размыкаются.

Советы по монтажу и настройке

• Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
• Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
• Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
• Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
• При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
• Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

• Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
• В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
• Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

1. Строго вертикально и достаточно плотно закрепите устройство на стене.
2. Снимите крышку и заземлите реле.
3. Подключите электрическую сеть к контактам (см. рисунок)
4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.
