Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

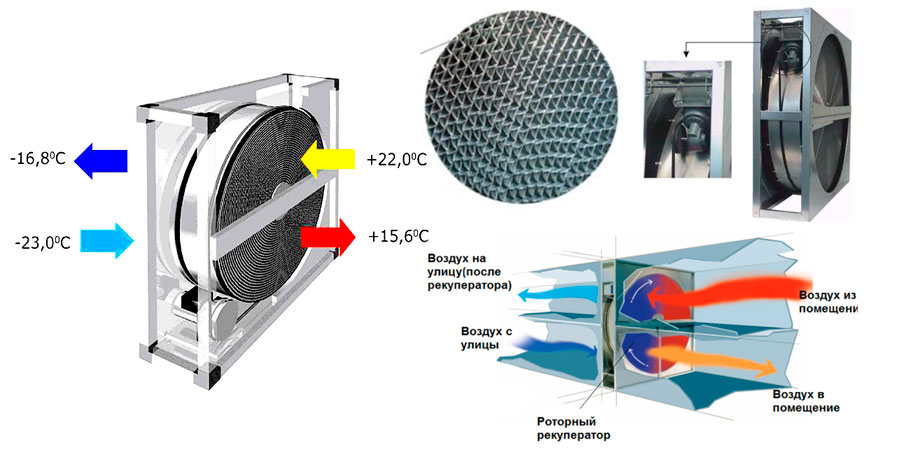

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

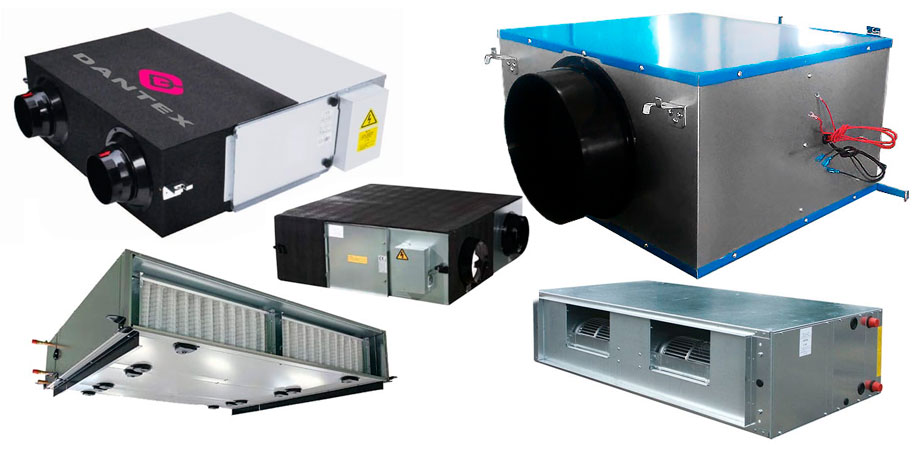

Приточно-вытяжные установки

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.



Пластинчатые рекуператоры

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

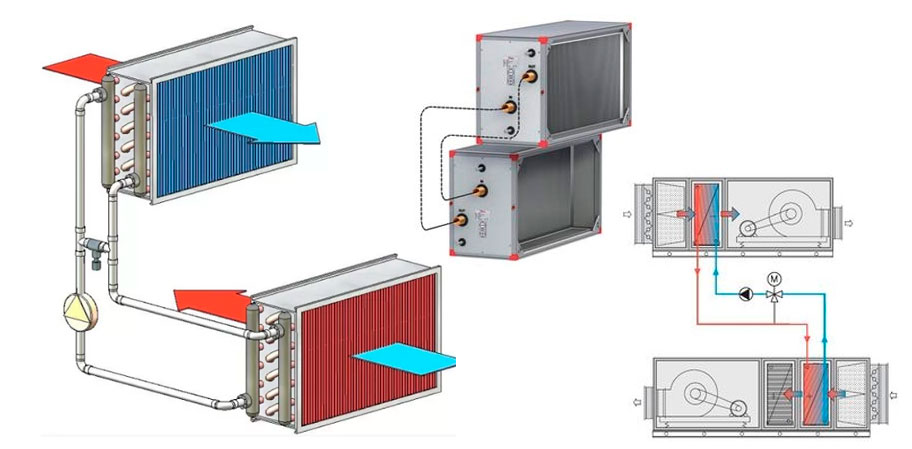

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

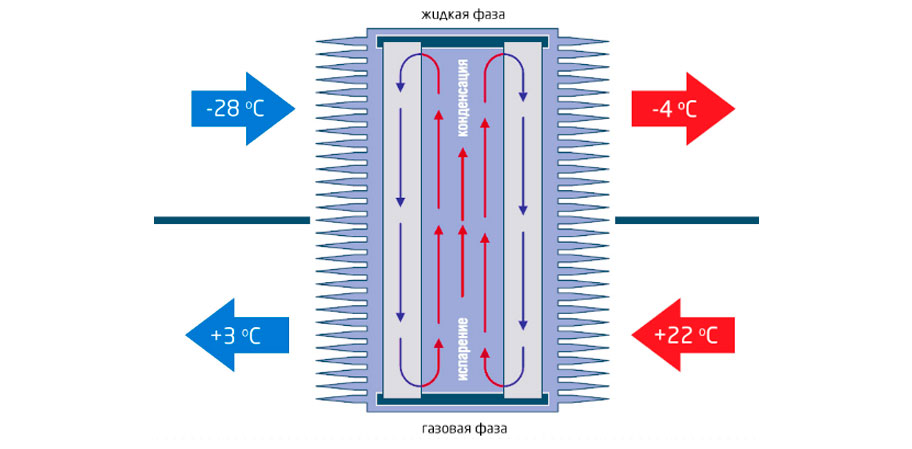

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

  • Возможность совмещения приточной и вытяжной установки в одном корпусе
  • Габариты установки
  • Желаемая эффективность
  • Возможность небольших перетечек
  • Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

обзор устройства и области применения

Одним из основных аспектов создания энергоэффективной системы обогрева и вентиляции зданий и сооружений, является решение проблемы подогрева поступающего воздуха и сведение к минимуму потерь тепла при удалении воздуха отработанного. Для обеспечения процесса передачи тепла от удаляемого воздуха приточному предназначены специальные агрегаты, называемый рекуператорами. Рассмотрим основные виды, принципы действия и условия применения такого рода устройств.

Рекуператоры подразделяются на два больших класса, в зависимости от конструктивного строения и принципа действия – пластинчатые и роторные. Каждый из них обладает как своими преимуществами, так и недостатками. В зависимости от характеристик помещения и условий использования, может применяться роторный или пластинчатый рекуператор. Остановимся более подробно на устройстве и принципе действия последнего.

Энергоэффективная система, берегущая тепло

Пластинчатый рекуператор представляет собой кассету, называемую блоком или теплообменником, оснащенную множеством тонких листов, которые могут быть выполнены из различных материалов: оцинкованной стали, алюминиевой фольги, пластика или специальной бумаги. Листы могут быть как гладкими, так и гофрированными.

Помимо материала, из которого выполнены элементы теплообменника, рекуператоры отличаются и по направлению воздушных потоков. В наиболее распространенном перекрестноточном типе рекуператоров потоки приточного и исходящего воздуха идут перпендикулярно друг другу, а в противоточном – в противоположных направлениях. Это связано с тем, что для эффективного обмена теплом потоки, в идеале, не должны соприкасаться друг с другом и перемешиваться.

Используя такой принцип работы, пластинчатый рекуператор обеспечивает бесперебойный подогрев входящего воздуха в холодное время года и сводит к практическому минимуму тот распространенный эффект вентиляционно-обогревательных систем, который принято называть «обогревом улицы». Что и является главной особенностью так называемых энергоэффективных систем.

Рекуператоры, в отличие от обычных систем вентилирования воздуха, способны не только достаточно успешно выполнять функции теплообмена, но и бороться с неприятными запахами, а отдельные виды позволяют справляться с повышенной влажностью помещения. Если вы не готовы приобретать пластинчатый рекуператор, вы можете попробовать изготовить его самостоятельно по данной инструкции.

Основные компоненты рекуперационной системы

В состав рекуперационной системы входит, помимо основного блока с пластинами и вентилятор. Кроме того, рекуператоры оснащаются:

  • Системой отвода конденсата, неизбежно образующегося на пластинах, дабы избежать попадания воды в воздушный канал или образования в нем наледи. Такой конденсатосборник обязательно оборудуется водяным затвором, блокирующим работу вентилятора в случае появления избыточного количества влаги.
  • В качестве устройства, регулирующего интенсивность воздушных потоков, используется специальный перепускной клапан. Важной конструктивной особенностью такого клапана и пластинчатого рекуператора является полное отсутствие подвижных деталей.

Как уже говорилось выше, теплообменники пластинчатого рекуператора могут быть выполнены из различных материалов. Каждый из них обладает своими свойствами, достоинствами и недостатками.

Попробуем сравнить их между собой:

  1. Алюминиевые пластины или теплообменники из оцинкованной стали. Такие системы пользуются достаточно высокой популярностью из-за своей относительно невысокой стоимости. Однако, такой пластинчатый рекуператор обладает сравнительно невысоким КПД, поскольку регулярно нуждается в использовании режима оттаивания.
  2. Пластиковые теплообменники обладают более высоким коэффициентом полезного действия и эффективность, но и стоят значительно дороже.
  3. Пластины из специальной бумаги также отличаются высокой эффективностью, но такие теплообменники нельзя применять в помещениях с высоким уровнем влажности (бассейны, автомойки, некоторые промышленные помещения), поскольку конденсат довольно легко преодолевает стенки кассеты.
  4. Используются также и рекуператоры с двойной бумажной кассетой. Их КПД существенно выше, за счет дополнительного прогрева воздуха, но, все же, они также боятся большого уровня влажности воздуха.

Преимущества и недостатки

Как уже упоминалось выше, пластинчатый рекуператор воздуха обладает рядом несомненных преимуществ перед обычными вентиляционными системами.

Основными из них являются следующие:

  • Высокая энергоэффективность, выражающаяся в минимальном уровне потери тепла.
  • Возможность обогрева входящего воздуха в холодное или сырое время года.
  • Минимальное энергопотребление при высоком коэффициенте полезного действия (от 40 до 80%).
  • Отсутствие подвижных деталей существенно облегчает обслуживание системы и продлевает ее рабочий ресурс и долговечность. Остается лишь следить за тем, чтобы система не засорилась.
  • Компактность всей системы, позволяющая монтировать ее практически в любых условиях.
  • Легкость модернизации. В зависимости от задач, мощность и эффективность такого агрегата можно легко увеличить или уменьшить добавив или изъяв пластины.

Правда, любой пластинчатый рекуператор имеет и один достаточно большой недостаток: необходимость дефростации (очистки от образовавшейся на кассете наледи) в холодное время года. Использование недостаточно качественного теплоносителя приводит к быстрому и обильному засорению системы. И если в обычных случаях чистка не представляет собой какой-либо проблемы, то при сильном засоре порой приходится потратить немало денежных средств и времени.

Сферы применения. Пластинчатый или роторный?

Несмотря на то что помимо пластинчатых или роторных рекуператоров, используются и другие конструктивные типы, два вышеназванные являются наиболее распространенными и популярными. Чтобы определиться с выбором типа устройства, необходимо учитывать не только стоимость системы, но и ее технические характеристики, а также условия, в которых она будет применяться.

Пластинчатые рекуператоры, имеющие невысокую цену, обладающие простотой в монтаже и обслуживании, имеют, по сравнению с роторными аналогами, ощутимо меньшую мощность и более низкий КПД. Что делает их малоэффективными для создания систем теплообмена на больших площадях. Кроме того, им противопоказаны помещения с высокой влажностью.

Поэтому пластинчатые рекуператоры используются для оборудования тепловентиляционных систем в загородных домах и на объектах индивидуального жилищного строительства, в офисных или административных помещениях, на небольших промышленных и складских площадях.

В случаях, когда система теплообмена должна охватывать достаточно обширные пространства – большие цеха, крупные жилые или административные здания и сооружения, другие просторные помещения, а также помещения, характеризующиеся повышенной влажностью или избыточно сухим воздухом, целесообразнее использовать рекуператоры роторного типа. Они более мощные, у них заметно выше уровень КПД, неприхотливы к условиям эксплуатации. Такой рекуператор, помимо выполнения функций вентиляции и теплообмена может использоваться и как осушитель. Но, взамен, они имеют гораздо более сложную конструкцию, высокую стоимость и нуждаются в регулярном техническом осмотре и обслуживании.

Области применения рекуператоров различных видов и типов отнюдь не ограничиваются созданием энергоэффективных вентиляционных систем в жилых и производственных зданиях и сооружениях. Агрегаты и системы подобного рода нашли достаточно широкое применение в промышленности и используются в различных производственных и технологических процессах, применяемых в самых разнообразных отраслях.

Пластинчатый рекуператор и его принцип работы, разновидности и преимущества

Энергоэффективная система вентиляции в холодное время года – достаточно актуальный вопрос. Сведение к минимуму потерь тепла, которое постоянно выбрасывается из помещения, позволит не только уменьшить сумму коммунальных счетов, но и снизить нагрузку на обогревающий помещение прибор.

Помочь в этом могут пластинчатые рекуператоры – устройства, возвращающие часть тепловой энергии из отработанного воздуха.

Содержание статьи

Простой способ беречь тепло

Обогрев помещения в холодное время года при помощи современного кондиционера позволяет сохранять комфортный микроклимат в помещении. Платой за комфорт становятся счета за электричество, размер которых в зависимости от температуры воздуха на улице может ощутимо меняться.

При помощи сравнительно небольших затрат можно создать энергоэффективную вентиляционную систему, заметно снизив расходы на электричество.

Реализовать это позволит пластинчатый рекуператор, причём неважно, приобретенный в магазине или изготовленный своими руками. Это устройство встраивается в приточно-вытяжные пути вентиляции, помогая снизить к минимуму «обогрев улицы».

Учитывая, что в отдельно взятые дни разница температур помещения и улицы может достигать отметки в пятьдесят градусов по Цельсию, становится понятна важность устранения упомянутого эффекта. Тем более, что схем и готовых устройств для этого предлагается огромное количество.

Принцип рекуперации воздуха

Чтобы понять достоинства и плюсы от использования рекуперационных теплообменников, сначала необходимо разобраться в самой сути их работы. В дословном переводе с латинского рекуперацией называют «возврат использованного, потраченного».

Именно эффект возврата энергии используется в климатических устройствах данной конструкции. Проходящие сквозь блок воздушные потоки обмениваются между собой тепловой энергией, позволяя впоследствии кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии. В особо холодные дни это позволяет заметно сэкономить на обогреве помещения.

Пример: температура воздуха на улице достигла отметки в минус 20 Со. Для комфортного самочувствия жителей кондиционер должен создать в помещении температуру хотя бы на уровне + 25 Со. Разницу температур подсчитать несложно – 45 градусов по Цельсию. Конечно, какая-то часть воздуха нагреется благодаря теплоемкости стен, мебели, теплообмену между приходящим и выводимым потоками. Но все равно кондиционеру потребуется значительное количество энергии для поддержания комфорта.

Пластинчатый и любой другой рекуператор выбранной конструкции позволяет вывести точку соприкосновения холодного и теплого воздуха за пределы помещения. Устройство проводит активный теплообмен между ними, позволяя привходящему потоку свежего воздуха достичь более комфортного значения температуры, нежели изначальное.

Зимой теплый отработанный воздух частично согревает привходящие холодные потоки, а летом – немного охлаждает их. Это помогает не только снизить энергозатраты от использования кондиционера, но и повысить стабильность сохранения выбранных климатических условий.

Рекуператоры – часть принудительной системы вентиляции

Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.

По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:

  1. Расход энергоносителей до модернизации вентиляции.
  2. Приблизительный срок эксплуатации системы после модернизации.
  3. Стоимость приобретения и монтажа необходимых блоков.
  4. Размер затрат на ежегодное обслуживание системы.

Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.

Монтаж системы рекуперации необходим, только когда она действительно покажется достаточно эффектной на основании расчетов. Во всех остальных случаях современные кондиционеры отлично справляются с подержанием заданных климатических условий.

Современные виды рекуператоров

Разновидности предлагаемых на рынке рекуператоров могут вызвать некоторые сложности в выборе у неискушенного пользователя. Огромное разнообразие представлено наименованиями моделей с разнящейся рабочей площадью устройств и объемом производимого теплообмена. Конструктивно они делятся на следующие типы:

  1. Рекуператоры с пластинчатыми или мембранными теплообменниками.
  2. Роторные устройства.
  3. Водяные рекуператоры.
  4. Крышные рекуператоры.
  5. Трубчатые теплообменники.
  6. Камерные устройства.
  7. Рекуператоры с промежуточным теплоносителем.

Самыми распространёнными, благодаря удачному сочетанию стоимости и эффективности, стали пластинчатый и роторный рекуператоры. В первом случае теплообмен происходит внутри специальной камеры, в которую сводятся приточные и вытяжные каналы вентиляции.

Камера разделяется множеством пластин на два несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Перегородка или мембрана между ними изготавливается из материала, не препятствующего теплообмену. Благодаря этому, между холодным и теплым воздухом происходит активный обмен тепловой энергией, помогающий снизить затраты на обогрев или охлаждение помещения.

Роторные устройства имеют аналогичный принцип работы с той лишь разницей, что вместо пластинчатой камеры в нем используется вращающийся барабан. Теплообмен происходит благодаря поочерёдному прохождению приточно-вытяжных потоков сквозь рекуператор.

Теплый воздух нагревает энергоемкие пластины, затем ротор проворачивается, и холодный газ вбирает с них энергию. Наличие подвижных частей и громоздкость – основные недостатки данного подвида устройств. Но на противоположной чаше весов находится один из лучших показателей КПД среди рекуперационных конструкций.

Кондиционер против рекуператора – что лучше

Очень частым заблуждением становится выбор между кондиционером или хорошим рекуператором для вентиляционной системы. Главная ошибка потребителя кроется в том, что непосредственная рабочая задача у рекуператора совершенно другая.

Устройство позволяет только проводить теплообмен между воздушными потоками, помогая экономить на поддержании температуры, а не «задавать» предпочтительный градус Цельсия. Если снаружи приходит горячий воздух и в помещении он тоже нагрет, неважно, как быстро будут проходить сквозь устройство потоки газа. Аналогичная ситуация будет наблюдаться и во время холодов.

Использование рекуператора вместо кондиционера может быть частично оправдано в холодное время года, и только в случае если имеется альтернативный источник тепла.

Печное или автоматное отопление действительно можно проводить более экономно, если установить рекуперационную систему вентиляции. Но в этом случае, ни о какой точности контроля микроклимата речи не идет. Да и экономическая целесообразность такого выбора в трети всех случаев, как правило, сомнительна.

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

Содержание статьи:

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Теплопотери при вентиляции помещенийТеплопотери при вентиляции помещений

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Типовая схема блока вентиляции с рекуператоромТиповая схема блока вентиляции с рекуператором

Типовая схема устройства приточно-вытяжной вентиляционной системы с размещенным в едином корпусе рекуператором может быть дополнена другими узлами на усмотрение пользователя

Основные элементы и их параметры

Корпус с тепло- и шумоизоляцией выполняют как правило из листовой стали. В случае стенового монтажа он должен выдерживать давление, которое возникает при запенивании щелей вокруг блока, а также не допускать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха по различным помещениям к корпусу присоединяют . Ее оснащают клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточное отверстие со стороны помещения устанавливают решетку или диффузор для распределения потока воздуха. На приточное отверстие со стороны улицы монтируют воздухозаборную решетку наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сора.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типов действия. При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна по причине создаваемого этим узлом аэродинамического сопротивления.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для уменьшения интенсивности засорения пылью и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить частоту проведения профилактических работ.

Загрязненный воздушный фильтр мелкой очисткиЗагрязненный воздушный фильтр мелкой очистки

Фильтры мелкой очистки необходимо периодически менять или чистить. В противном случае возросшее сопротивление потоку воздуха станет причиной поломки вентиляторов

Один или несколько рекуператоров занимают основной объем приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточного КПД рекуператора для нагрева наружного воздуха можно дополнительно установить калорифер. Также по необходимости монтируют увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления. Сложные модификации имеют функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, благодаря чему хорошо могут быть вписаны в любой интерьер помещения.

Решение проблемы возникновения конденсата

Охлаждение поступающего из помещения воздуха создает предпосылки для разгрузки влаги и образования конденсата. В случае высокой скорости потока большая его часть не успевает скапливаться в рекуператоре и выходит наружу. При медленном движении воздуха значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и вывод ее за пределы корпуса .

Поддон для отвода конденсатаПоддон для отвода конденсата

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Схема движения потока воздуха через байпасСхема движения потока воздуха через байпас

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

Пластинчатый перекрестноточный рекуператор

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Пластинчатый перекрестноточный рекуператорПластинчатый перекрестноточный рекуператор

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

  • медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
  • пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
  • гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • долгий срок службы;
  • длительный период между профилактическим обслуживанием и простота его проведения;
  • небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Структура теплообменника роторного рекуператораСтруктура теплообменника роторного рекуператора

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

  • достаточно высокий КПД по сравнению с конкурирующими типами;
  • возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

  • относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
  • повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Принцип действия трубчатого рекуператораПринцип действия трубчатого рекуператора

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

  • высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
  • долгий срок службы;
  • наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителемРекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

  • низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
  • значительный объем и вес всей системы;
  • необходимость дополнительного электрического насоса для циркуляции жидкости;
  • повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Модельный ряд вентиляции ElectroluxМодельный ряд вентиляции Electrolux

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Тп – Тн) / (Тв – Тн)

В которой:

  • Тп – температура поступающего воздуха внутрь помещения;
  • Тн – температура наружного воздуха;
  • Тв – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Тв – Тн)

где Р (м3/час) – расход воздуха.

Пример расчета экономической эффективности рекуператораПример расчета экономической эффективности рекуператора

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

Зависимость сопротивления от скорости потока воздухаЗависимость сопротивления от скорости потока воздуха

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

принцип действия, схема и особенности работы аппарата

Теплообменник — это простое по своей конструкции оборудование, которое часто включается в схему различного рода промышленных устройств. В некоторых случаях пластинчатые теплообменники применяются в бытовых системах кондиционирования и охлаждения. Как ясно из названия, предназначены эти аппараты для отбора тепловой энергии от одной среды и передачи другой.

пластинчатый теплообменникПластинчатый теплообменник используется для нагрева или охлаждения разных процессов

Особенности конструкции

Основное предназначение любого вида пластичного теплообменника состоит в преобразовании нагретой жидкости в охлажденную среду. Конструкция пластинчатого теплообменника имеет разборные части, а состоит устройство из следующих элементов:

  • набора пластин;
  • подвижной и неподвижной плиты;
  • верхней и нижней направляющей округлой формы;
  • элементов крепления, которые объединяют плиты в общую раму.

Размеры рам разных изделий могут значительно различаться. Они будут зависеть от теплоотдачи и мощности нагревателя — с большим количеством пластин повышается продуктивность оборудования и, естественно, увеличивается вес и габариты.

теплообменник пиролизныйНа теплообменнике можно управлять мощностью – увеличивать или уменьшать

Преимущества пластинчатых приборов:

  • незначительные производственные и инвестиционные затраты;
  • высокоэффективная теплопередача;
  • малые габариты;
  • эффект самоочистки с помощью высокого турбулентного потока;
  • возможность увеличить КПД благодаря добавлению пластин;
  • высокая степень надежности;
  • легкость промывки;
  • небольшая масса;
  • легкость монтажа;
  • минимальное загрязнение поверхностей;
  • невозможность смешения жидкостей за счет особой конфигурации уплотнения;
  • высокая устойчивость к коррозии;
  • минимальная поверхность теплообмена благодаря высокому КПД;
  • незначительные потери давления благодаря оптимальному выбору пластин с разными видами профилей;
  • эффективная регулировка температуры за счет небольшого объема теплоносителя.

В этом видео вы узнаете, как образуется горячая вода благодаря теплообменнику:

Устройство пластин

Конструкция и принцип работы пластинчатого теплообменника будет зависеть от модификации оборудования, в котором может находиться разное количество пластин с зафиксированными прокладками. Эти прокладки перекрывают каналы с проходящим тепловым носителем. Чтобы достигнуть необходимой герметичности прилегания пар соединенных между собой прокладок, достаточно крепления этих пластин с подвижной плитой.

Нагрузки, которые действуют на это устройство, распределяются, как правило, на пластины и уплотнители. Рама и элементы крепежа, по большому счету, представляют собой корпус оборудования.

Рельефная поверхность пластин во время сжатия гарантирует прочное крепление и позволяет всей системе теплообменника набрать необходимую прочность и жесткость.

Прокладки фиксируются на пластинах с помощью клипсового соединения. Необходимо сказать, что прокладки во время зажатия самостоятельно центрируются относительно своей оси. Утечка теплового носителя предотвращается благодаря окантовке обшлага, который дополнительно создает барьер.

Для устройства пластинчатого теплообменника изготавливаются несколько видов уплотнителей: с жестким и мягким рифлением.

Подробнее о теплообменном оборудовании:

В мягких пластинах каналы находятся под углом 30 градусов. Этот вид устройств характеризуется высокой теплопроводностью, но незначительной стойкостью к давлению теплового носителя.

В жестких элементах при изготовлении канавок делается угол в 60 градусов. Для этих устройств не характерна повышенная теплопроводность, их основное достоинство — возможность переносить значительное давление теплоносителя.

Для достижения наилучшего режима тепловой отдачи можно комбинировать пластины. Причем нужно учитывать, что для оптимальной работы устройства необходимо, чтобы оно функционировало в режиме турбулентности — тепловой носитель обязан передвигаться по каналам без каких-либо задержек. Между прочим, кожухотрубный теплообменник, где конструкция имеет схему «труба в трубе», обладает ламинарным течением теплоносителя.

В чем состоит преимущество? Во время одинаковых теплотехнических характеристик пластинчатое оборудование имеет значительно меньшие габариты.

Требования к прокладкам

К аппаратам с пластинами предъявлены довольно жесткие требования касательно герметичности оборудования, именно по этой причине на сегодняшний день прокладки начали изготавливать из полимеров. К примеру, этиленпропилен может с легкостью эксплуатироваться в условиях повышенных температур — и пара, и жидкости. Однако довольно быстро начинает разрушаться в среде, которая содержит большое количество жиров и кислот.

теплообменникТеплообменники различаются количеством пластин

Крепление уплотнителей к пластинам производится чаще всего с помощью клипсовых замков, в редких случаях — с помощью клеящего состава.

Принцип работы

Если рассматривать, как работает пластинчатый теплообменник, то его принцип действия нельзя назвать очень простым. Пластины развернуты друг к другу под углом 180 градусов. Чаще всего в одном пакете находится по две пары пластин, которые создают 2 коллекторных контура: входа и выхода теплового носителя. Причем необходимо учитывать, что пара, которая находится с края, не задействуется во время теплообмена.

Сегодня изготавливается несколько различных типов теплообменников, которые, в зависимости от механизма работы и конструкции, делятся на:

  • двухходовые;
  • многоконтурные;
  • одноконтурные.

Принцип работы одноконтурного аппарата следующий. Циркуляция теплоносителя в приборе по всему контуру производится перманентно в одном направлении. Помимо этого, производится и противоток тепловых носителей.

Многоконтурные устройства применяются лишь во время незначительного различия между температурой обратки и входящего теплоносителя. Движение воды при этом производится в различных направлениях.

Подробнее о пластинчатом теплообменнике:

Двухходовые устройства имеют два независимых контура. С условием постоянной регулировки тепловой подачи использование этих устройств является наиболее целесообразным.

Область использования

Сегодня есть несколько разновидностей теплообменников.

При этом каждый из приборов имеет уникальную конструкцию и особенность работы:

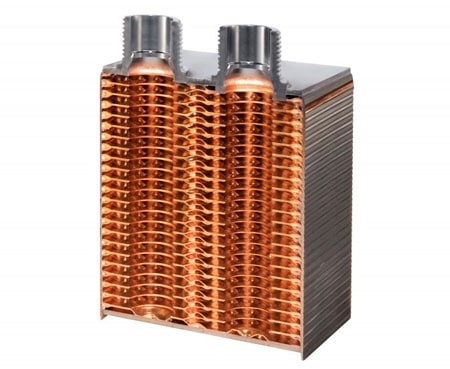

  • спаянный;
  • разборной;

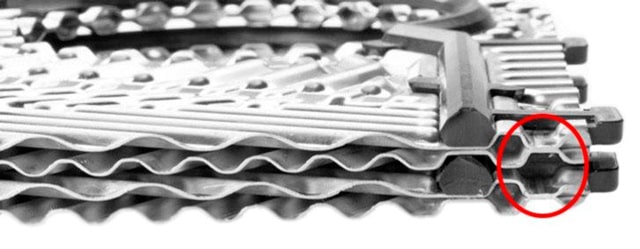

  • полусварной;

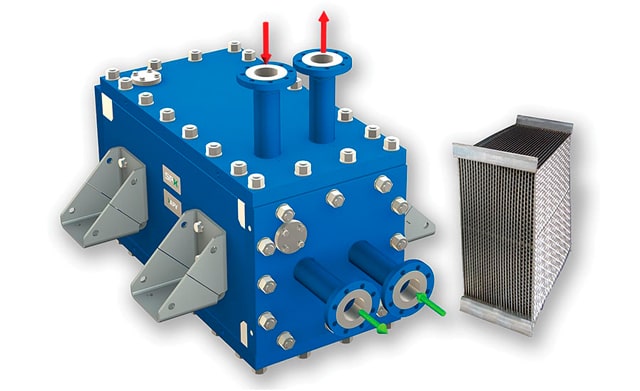

  • сварной.

Устройства с разборной системой зачастую применяются в тепловых сетях, которые подведены к жилым домам и зданиям разного предназначения, в климатических системах и холодильных камерах, бассейнах, теплопунктах и контурах ГВС. Паяные приборы нашли свое предназначение в морозильных установках, вентиляционных сетях, устройствах кондиционирования, промышленном оборудовании разного предназначения, компрессорах.

устройство теплообменникаПодробное устройство пластинчатого теплообменника

Полусварные и сварные теплообменники применяются в:

  • вентиляционных и климатических системах;
  • фармацевтической и химической области;
  • циркуляционных насосах;
  • пищевой сфере;
  • системах рекуперации;
  • аппаратах для охлаждения приборов разного предназначения;
  • в отопительных контурах и ГВС.

Наиболее популярным видом теплообменника, который применяется в быту, является паяный, обеспечивающий обогрев либо охлаждение теплоносителя.

Характеристики и расчет

Пластины и уплотнители в качестве главных деталей теплообменных устройств производятся из разных по своим показателям и характеристикам материалов. Во время выбора в пользу определенного изделия основную роль играет его предназначение и сфера применения.

Если рассматривать отопительные системы и ГВС, то в этой сфере чаще всего используются пластины, которые сделаны из нержавейки, и пластичные уплотнители из специальной резины NBR или EPDM. Наличие пластин из нержавеющей стали дает возможность работать с тепловым носителем, нагретым до 120 градусов, в другом же случае теплообменник может разогревать жидкость до 180°C.

теплообменник вторичныйМежду пластинами  для герметизации расположены прокладки

При применении теплообменников в промышленной сфере и их подключении к технологическим процессам с действием масел, кислот, жиров, щелочей и других агрессивных сред используются пластины, которые сделаны из титана, бронзы и иных металлов. В этих случаях требуется установка асбестовых или фторкаучуковых прокладок.

Выбор теплообменника выполняется с учетом расчетов, которые производятся с помощью специального программного обеспечения.

Во время расчетов необходимо учитывать:

  • расход нагреваемой жидкости;
  • изначальная температура теплового носителя;
  • затраты теплоносителя на отопление;
  • необходимая температура прогревания.

В качестве нагревающей среды, которая протекает через теплообменник, может применяться нагретая вода до температуры 90-120°C или пар с температурой до 170°C. Тип теплового носителя подбирается с учетом вида используемого котельного оборудования. Размеры и число пластин выбираются так, чтобы получился теплоноситель с температурой, которая соответствует действующим стандартам — не выше 65°C.

принцип действияТеплообменник может быть изготовлен из разных видов металла

Необходимо сказать, что главными техническими характеристиками, которые при этом также считаются и основными преимуществами, являются компактные габариты оборудования и возможность обеспечить довольно значительный расход.

Диапазон площадей обмена и вероятных расходов у аппаратов довольно высокий. Самые маленькие из них, к примеру, от компании Alfa Laval, имеют размер поверхности до 1 м² и при этом обеспечивают прохождение количества теплоносителя до 0,3 м³/час. Наиболее же габаритные приборы имеют размер около 2500 м² и расход, который превышает 4000 м³/час.

Способы обвязки

Теплообменные приборы чаще всего устанавливаются в отдельных помещениях, обслуживающих частные постройки, многоэтажные здания, теплопункты центральных магистралей, промышленные предприятия.

Небольшой вес и габариты оборудования дают возможность производить установку довольно быстро, хотя определенные изделия, которые обладают большой мощностью, нуждаются в сооружении фундамента.

промывка теплообменникаМонтаж и обслуживание теплообменника лучше доверить специалистам

Во время монтирования аппарата нужно соблюдать основное правило: заливка болтов в фундаменте, с помощью которых теплообменник прочно крепится, производится в любом случае. Схема обвязки должна обязательно предусматривать подводку теплоносителя к находящемуся наверху патрубку, а к установленному внизу штуцеру производится подсоединение обратного контура. Подача разогретой жидкости подключается наоборот.

В подающем контуре требуется наличие циркуляционного насоса. Помимо основного, непременно устанавливается и одинаковый с ним по мощности запасной насос.

Если в ГВС находится магистраль обратного передвижения воды, то механизм работы и схема несколько меняется. Горячая вода, которая подается по контуру, перемешивается с холодной из водопровода, и только после этого смесь подается в теплообменник. Регулировка температуры на выходе производится с помощью электронного блока, который управляет клапаном входящего теплового носителя.

принцип работы пластинчатого теплообменникаЧем больше пластин в теплообменнике, тем выше мощность

В двухступенчатой системе можно использовать тепловую энергию обратной магистрали. Это дает возможность рациональней применять имеющееся тепло и снизить чрезмерную нагрузку на котельное оборудование.

В любой из вышеописанных схем обвязки на входе в теплообменник обязан находиться фильтр. С его помощью можно не допустить засорения системы и продлить срок ее эксплуатации.

При всех иных достоинствах пластинчатые теплообменники не опережают старые кожухотрубчатые модели только по одному важному показателю: во время обеспечения значительного расхода пластинчатые устройства недостаточно нагревают теплоноситель. Этот недостаток устраняется расчетом незначительного запаса при выборе количества пластин.

Характеристика пластинчатых теплообменников:

виды, устройство и принцип работы

Введение

Пластинчатый теплообменник – один из видов рекуперативных теплообменных аппаратов, в основе работы которого лежит теплообмен между двумя средами через контактную пластину без смешения.

Типы, устройство и принцип работы пластинчатых теплообменников

Принцип работы всех пластинчатых теплообменных аппаратов одинаков:

  1. На входы ТО подаются теплоносители.
  2. Теплоносители движутся по внутреннему контуру теплообменного агрегата, который сформирован пакетом пластин.
  3. В процессе движения, контактируя с поверхностью пластины, более горячий теплоноситель отдает часть тепла нагреваемой среде.
  4. С выходов теплоносители, с изменившейся температурой, поступают в систему отопления, водоснабжения или вентиляции.
  5. Входные и выходные отверстия теплообменных аппаратов могут иметь различное сечение (у агрегатов Ридан диаметр достигает 500 мм), и с помощью патрубков подключаются к трубопроводу основной системы.

Данный принцип действия и устройство пластинчатого ТО хорошо продемонстрированы в следующем видео:

виды, устройство и принцип работы

Введение

Пластинчатый теплообменник – один из видов рекуперативных теплообменных аппаратов, в основе работы которого лежит теплообмен между двумя средами через контактную пластину без смешения.

Типы, устройство и принцип работы пластинчатых теплообменников

Принцип работы всех пластинчатых теплообменных аппаратов одинаков:

  1. На входы ТО подаются теплоносители.
  2. Теплоносители движутся по внутреннему контуру теплообменного агрегата, который сформирован пакетом пластин.
  3. В процессе движения, контактируя с поверхностью пластины, более горячий теплоноситель отдает часть тепла нагреваемой среде.
  4. С выходов теплоносители, с изменившейся температурой, поступают в систему отопления, водоснабжения или вентиляции.
  5. Входные и выходные отверстия теплообменных аппаратов могут иметь различное сечение (у агрегатов Ридан диаметр достигает 500 мм), и с помощью патрубков подключаются к трубопроводу основной системы.

Данный принцип действия и устройство пластинчатого ТО хорошо продемонстрированы в следующем видео:

Принцип работы пластинчатого теплообменника

Виды пластинчатых теплообменников в зависимости от конструкции:

  • разборные;
  • паяные;
  • сварные;
  • полусварные.

Пластинчатые разборные теплообменные аппараты

Пластинчатый разборный теплообменник – устройство, в котором основную функцию теплопередачи между теплоносителями выполняет пакет пластин. Среды не смешиваются между собой благодаря чередованию пластин с плотными резиновыми прокладками, которые образуют два контура движения.



Свое название «разборные» подобный тип агрегатов получил за то, что пакет пластин не только собирается, но и разбирается во время регулярного обслуживания (промывки) или ремонта.

Устройство пластинчатого разборного теплообменника

Конструкционная схема разборного теплообменника

Разборный теплообменник состоит из следующих элементов:

  • Неподвижная прижимная плита – основной элемент.
  • Пластины теплообменного аппарата, выполнены из нержавеющей стали или титана, прижимаются друг к другу с использованием уплотнительных прокладок. Количество пластин зависит от технических параметров и требований к оборудованию.
  • Пакет пластин – главный функциональный элемент, который образует внутренний контур устройства и осуществляет теплообмен.
  • Несущая база – направляющая балка, на которую надеваются пластины во время сборки агрегата.
  • Подвижная прижимная плита – прижимает весь пакет к неподвижной прижимной плите с помощью элементов крепления: стяжных болтов, подшипников, стопорных шайб.
  • Опорная станина – вертикальный элемент, к которому прикрепляются направляющие балки (верхняя и нижняя несущие балки).

Благодаря высокой скорости рабочих сред внутри разборных теплообменных аппаратов отложения и засоры скапливаются на его внутренних поверхностях медленнее, чем на поверхностях кожухотрубных агрегатов.

Несомненное достоинство данного вида ТО – возможность полной разборки аппарата, что позволяет производить не только промывку пластин, но и их механическую очистку.

Также стоит отметить, что возможность полной разборки агрегата позволяет не заменять его целиком в случаях протечек, а быстро выявить нерабочие элементы, поменять их и вновь запустить теплообменник в эксплуатацию. При наличии необходимых запасных частей «под рукой» вся процедура займет от нескольких часов до 1 часа.

Паяные теплообменные аппараты

Паяные теплообменники также в своей основе содержат пакет пластин, но отличие от разборных заключается в том, что они спаяны между собой, поэтому сборка/разборка такого пакета – невозможна.



Пайка производится с помощью никеля или меди, поэтому обозначают два основных вида паяных пластинчатых теплообменников: никельпаяный и меднопаяный. Никелевый припой используется для аппаратов, которые будут работать с более агрессивными средами.

Устройство паяного пластинчатого теплообменника

Паяный пластинчатый теплообменник в разрезе

Паяные теплообменные аппараты применяются в основном в бытовом сегменте благодаря своей низкой стоимости, простоте и небольшим габаритам. Чаще всего подобный тип устройств можно встретить в системах отопления частных домов, где теплообменник подключается к водонагревательному котлу.

Полусварные теплообменники

Полусварные теплообменные аппараты – агрегаты, в которых пакет пластин сделан комбинированным способом:

  • пластины попарно свариваются между собой;
  • с внешней стороны такого сдвоенного мини-пакета прикрепляются уплотнения;
  • далее прикрепляется следующий сваренный мини-пакет.

Попарная сварка пластин в полусварном пластинчатом теплообменнике

Места попарной сварки пластин

Подобный тип конструкции позволяет использовать полусварные теплообменные аппараты в работе с агрессивными средами или в охлаждении, поскольку сварка пластин исключает возможность утечки фреона в охлаждающем контуре.

Сварные теплообменники

Сварные теплообменные аппараты – устройства, в которых пластины сварены между собой без использования уплотнителей.

Принцип работы пластинчатого сварного теплообменного аппарата

Внешний вид сварного теплообменника

Один из потоков теплоносителей движется по гофрированным каналам, второй по трубчатым. Принцип работы пластинчатого сварного теплообменника показан в этом видео:

Принцип работы сварного теплообменника

Сварные теплообменные аппараты применяются в технических процессах с предельными параметрами: высокими температурами (до 900 градусов Цельсия), давлением (до 100 бар) и крайне агрессивными средами, поскольку отсутствие резиновых уплотнителей и сварной метод сцепления исключают возможность протечки и смешения сред.

Основные недостатки подобного типа агрегатов: высокая стоимость и габариты.

Применение пластинчатых теплообменников

Пластинчатые теплообменные аппараты используются в:

  • энергетике;
  • отоплении;
  • вентиляции и кондиционировании;
  • судоходстве;
  • пищевой промышленности;
  • машиностроении;
  • автомобилестроении;
  • металлургии.

Технические характеристики пластинчатых теплообменников

Пластинчатый теплообменник имеет различные технические характеристики в зависимости от типа конструкции:



Разборные

Паяные

Полусварные

Сварные

КПД, %

95

90

85

85

Максимальная рабочая температура, °C

200

220

350

900

Максимальное рабочее давление, бар

25

25

55

100

Максимальная мощность, МВт

75

5

75

100

Срок службы, лет

20

20

10-15

10-15

Заключение

Пластинчатый теплообменник – это современный тип теплообменных аппаратов, которые активно вытесняют аналоги устаревших типов, такие как кожухотрубные агрегаты. Этому способствует их компактность, низкая цена и высокие показатели технических характеристик.

В следующей статье мы рассмотрим, как происходит сборка и разборка пластинчатого теплообменника.

Подписывайтесь на наши новости!

виды рекуператоров, достоинства и недостатки, принцип рекуперации

Для любого помещения необходим комфортный климат. В летний период при проветривании попадает теплый воздух, а в зимний часть тепла уходит на улицу. Для создания приятного климата в доме используют такое устройство, как рекуператор воздуха. С его помощью теплый воздух не будет попадать в помещение, а в холодное время года не будет уходить тепло. Работать такое устройство может автономно или в сочетании с вентиляционной системой. Рекуператор позволяет экономить затраты на отопление и электричество.

Пластинчатые рекуператоры

Содержание

  1. Что такое рекуператор воздуха
  2. Достоинства
  3. Виды рекуператоров
  4. Пластинчатые рекуператоры
    4.1 Достоинства пластинчатого рекуператора
    4.2 Недостатки пластинчатого рекуператора
  5. Принцип рекуперации
  6. Чем полезен рекуператор воздуха

Что такое рекуператор воздуха

Рекуператор – это устройство, которое возвращает тепловую энергию. Он отлично справляется с вентиляцией и уравновешивает потоки воздуха. За счет разности температур происходит теплообмен. Следовательно, температура воздуха становится равномерной. В теплообменнике есть две камеры, через которые проходит вытяжной и приточный воздух. А конденсат, который накапливается, автоматически удаляется из прибора. Благодаря рекуператору экономятся расходы на отопление дома. Ведь такой прибор сохраняет большую часть уходящего тепла.

Достоинства

  1. В помещении всегда будет приток свежего воздуха и комфортный климат.
  2. Вы не будете дышать загрязненным воздухом и пылью. В отличие от воздуха, который поступает через окно. В помещение поступает чистый воздух, а грязный уходит из дома.
  3. Срок службы рекуператора довольно-таки большой.
  4. Расходы на отопление сокращаются до 50%.
  5. Воздух распределяется равномерно, как вверху, так и внизу помещения.
  6. Решетка удерживает пыль, бактерии и насекомых.
  7. При использовании рекуператора воздуха, ваш сон будет крепче и здоровее.

Виды рекуператоров

Рекуператоры разделяются по назначению, принципу движения теплоносителя и характеристикам. Выделяют несколько видов:

  1. Водный рекуператор;
  2. Роторный рекуператор;
  3. Пластинчатый рекуператор;
  4. Рекуператор, который возможно разместить на крыше дома.

В нашей статье рассмотрим подробнее устройство и принцип работы пластинчатого рекуператора.

Пластинчатые рекуператоры

Пластинчатый рекуператор представляет собой блок из листов пластика или металла, которые собраны с небольшими зазорами (примерно от 2 до 4 мм). Воздушные каналы образуются с помощью продольных ребер, которые расположены между пластинами. Холодный и теплый воздух не смешиваются, а теплоотдача идет от пластин.

Пластинчатые рекуператоры

Рекуператоры делятся по направлению воздуха на прямоточные, противоточные и перекрестноточные.

Самым популярным является перекрестноточный тип. Такой рекуператор имеет простое устройство, каждый следующий слой находится относительно другого под углом 90о. Движение воздуха осуществляется крест-накрест.

В прямоточном типе движение воздуха идет в одну сторону, а в противоточном на встречу друг другу. Они имеют более сложное устройство и принцип работы, поэтому не являются такими востребованными. Главным минусом пластинчатого теплообменника является образование большого количества конденсата. Поэтому обязательно необходимо устраивать водоотводящую систему.

Для того, чтобы не происходило обмерзания рекуператора следует придерживаться некоторым правилам:

  • Устройство грунтового теплообменника. Воздуховод необходимо проложить ниже уровня промерзания почвы;
  • Целесообразно использовать рекуператор из листов целлюлозы. Они впитывают в себя влагу и возвращают обратно ее в цикл;
  • В теплообменник можно установить две или три кассеты;
  • Тот участок теплообменника, который подвержен промерзанию, заранее оборудуют автоматическим подогревом;
  • При срабатывании датчика обмерзания, автоматически холодный воздух уходит вокруг рекуператора, а теплый выступает в качестве обогрева обмерзающих пластин.

Достоинства пластинчатых рекуператоров

Выделяют несколько преимуществ данных теплообменников:

  1. Простота монтажа и использования.
  2. Воздух может поступать без электричества. Происходит это благодаря естественной вытяжке.
  3. Детали не изнашиваются, а значит срок службы рекуператора большой.
  4. Теплоотдачу можно регулировать с помощью удаления или добавления пластин.
  5. Затраты на электроэнергию минимальные. Она требуется лишь для защиты от промерзания в холодное время года и работу вентиляторов.
  6. Собрать пластинчатый рекуператор можно самостоятельно.
  7. Высокий КПД, иногда достигает 80%.

Несмотря на множество плюсов, есть и некоторые недостатки данного рекуператора:

  1. При регулярных циклов оттаивания, уменьшается КПД.
  2. Для удаления конденсата требуется установить водоотводящую систему.
  3. Должна быть устроена система от замерзания устройства.
  4. Не рекомендуется устройство пластинчатого теплообменника в помещении с повышенной влажностью.
  5. Если кассеты установлены из целлюлозы, то их невозможно починить. В данном случае возможна только замена.

Принцип рекуперации

Важно! При проектировании любого здания или сооружения должна быть запроектирована естественная вентиляция помещений. Но на такую вентиляцию влияют погодные условия. Летом в жаркую безветренную погоду наш дом практически не имеет естественной вентиляции, а зимой наоборот.

Герметичность помещения можно уменьшить, если улучшить естественную вентиляцию. Сделать это можно только в холодное время года. Но такая система будет требовать большого расхода отопления. Для уменьшения потребления отопления, следует устроить принудительную циркуляцию. Сделать это можно установив систему вытяжных и приточных воздуховодов, а затем нужно установить вентиляторы. С помощью принудительной циркуляции воздух будет идти во все помещения, а тепло не будет уходить. В том месте, где будет происходить смешение двух потоков воздуха, устраивают рекуператор.

Чем полезен рекуператор воздуха

За счет разделителя, который устроен в рекуператоре, происходит уменьшение смешиваемого поступающего и вытягиваемого воздуха. Благодаря множеству положительных характеристик, рекуператоры воздуха используют в жилых и промышленных зданиях. Их рентабельно использовать для помещений с большой площадью. С высокими температурами хорошо справляются роторные рекуператоры.

При выборе следует обратить внимание на некоторые нюансы:

  • Площадь помещения;
  • Влажность;
  • Возможность устройства рекуператора;
  • Стоимость;
  • КПД.

Установив рекуператор воздуха, вы решите проблемы с вентиляцией вашего дома, а также сэкономите затраты на отопление и электроэнергию.

Читайте также:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
