Рейсмус из электрорубанка своими руками: чертежи, видео, фото

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Содержание статьи

Элементы конструкции

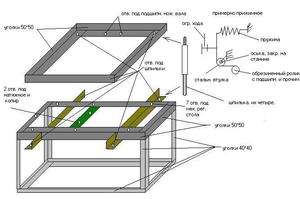

Чертеж рейсмуса из электрорубанка своими руками

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

• Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
• Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
• Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
• Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Фото чертежа рейсмуса из электрорубанка своими руками

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Меры безопасности

Любой самодельный электроинструмент, станок предъявляет повышенные требования к вопросам безопасности в процессе эксплуатации. Потому если вы решили своими руками изготовить на основе электрорубанка рейсмус, обязательно ознакомьтесь с основными правилами его применения. Это убережет вас от травм, а также продлит срок службы самого инструмента.

• Обрезая заготовки своими руками рейсмусом, всегда надевайте специальные защитные очки;
• При работе с плотными, грубыми заготовками, руки держите в перчатках;
• Перед включением оборудования убедитесь, что все его элементы надежно зафиксированы, проводка не оголена. Это нужно делать перед каждым новым рабочим днем;
• Ножи и шпильки не должны иметь дефектов, повреждений, трещин на своей поверхности. При их обнаружении данные элементы подлежат немедленной замене;
• Следите за тем, чтобы обрабатываемые заготовки не имели металлических компонентов — скобы, гвозди, винты, саморезы. При их попадании на рейсмус это грозит не только увечьям, но и полному выходу из строя самого станка.

Правила работы на станке

Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.

На этот счет предлагаем ознакомиться с несколькими дельными советами.

1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

tvoistanok.ru

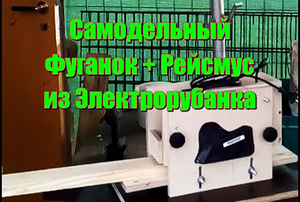

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который  применялся для работ  достаточно длительное время, но  сохранил все свои эксплуатационные  характеристики.

Рейсмус из электрорубанка

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и  используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой  продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для  того чтобы изготовить рейсмус из электрорубанка своими руками  необходимы агрегаты и  комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на  готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке  заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок  и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

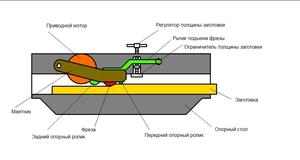

Схема строгания

Чертеж работы рейсмуса на основе рубанка

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются  габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки  шпильки, которая должна,  находится между двумя ручками точно посередине, что обеспечивает удобство работы  на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Рейсмусовый станок из электрорубанка своими руками + видео

Мало кого в детстве оставляло равнодушным первое посещение столярной мастерской. Непередаваемый запах свежей древесной стружки, чистота и гладкость только что простроганной доски, пушистость опилок – это место, где с помощью рейсмусового станка происходило волшебное превращение нескольких корявых досок с колючей поверхностью от торчащих волокон в изящную табуретку.

Результатом работы рейсмуса являлся  идеально ровный пиломатериал, который годился для изготовления  многого  такого интересного и красивого.

Конструкция и разновидности рейсмусовых станков

Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.

Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.

Но, чем же оснащен настоящий рейсмус?

Рейсмусовый станок имеет:

• рабочий стол;
• рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
• валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
• систему регулировки высоты стола;
• систему защиты от обратного хода заготовки.

В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.

В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.

Иногда вместо барабана с ножами устанавливается широкая фреза.

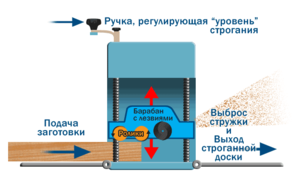

Принципиальная схема работы рейсмусового станка

Для чего делать рейсмусовый станок своими руками?

Схема работы большинству домашних мастеров должна быть понятна и без визуализации, но для простоты понимания задач по самостоятельному изготовлению рейсмуса – лишней не будет.

Мотиваций для самостоятельного изготовления любого оборудования – две:

• стремление к самореализации;
• стремление к экономии.

Все остальные – вытекают из перечисленных. А сэкономить можно много чего:

• в первую очередь – деньги за счет упразднения вспомогательных функций, без которых в условиях домашней мастерской вполне можно обойтись;
• во вторую – электроэнергию за счет уменьшения числа электроприводов;
• в третью – место в мастерской за счет оптимизации и подгонки размеров.

Если говорить о полноценном рейсмусовом станке то, исходя из  объемного чертежа, расположенного ниже, его составляющие можно свести к следующему списку:

• электропривод от электромотора мощностью 1,5 – 2,5 кВт на двухножевой барабан, вращающийся со скоростью 5 – 10 тыс.об/мин;
• ручная цепная регулировка уровня рабочего стола;
• ручная цепная спаренная подача заготовки двумя протяжными прижимными валиками.

Но концепцию своего рейсмуса принимаете вы сами. Рассмотрим 3 подхода к реализации идеи самостоятельного изготовления рейсмусового станка.

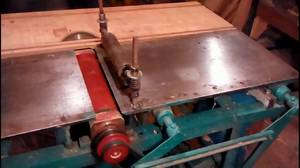

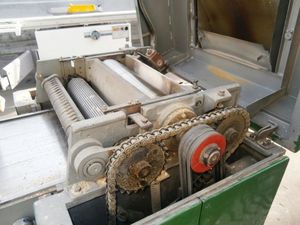

Высокотехнологичный метод изготовления рейсмусового станка

Автор этого самодельного рейсмусового станка решил не экономить на технологическом оснащении создаваемого оборудования и максимально электрифицировать все процессы.

Здесь 3 самостоятельных электропривода, которые:

• приводят в действие режущий барабан,
• являются протяжно-прижимными валиками,
• регулируют положение рабочего стола.

Крутящий момент на барабан передается при помощи клиноременной передачи, а в двух оставшихся вариантах – цепной. Причем, равномерность прижима валиков регулируется взаимосвязанными подпружиненными промежуточными звездочками, хотя на наш взгляд, такая система не позволит все-таки избежать некоторого временного прослабления цепи в момент схода заготовки с подающего валика.

Натяжка цепи привода регулировки высоты рабочего стола осуществляется двумя жестко закрепляемыми звездочками.

Подобный подход, очевидно, может быть оправдан наличием у вас гибкого минипроизводства с большим числом операций перенастройки оборудования. Хотя и здесь некоторые схемы можно было бы упростить. К примеру – вот так:

Такой станок не получится дешевым, а обилие достаточно сложных узлов будет требовать постоянного технического обслуживания. Но, видимо, это именно тот случай, когда на первом плане оказалось именно стремление к самореализации, ведь за аналогичные деньги вполне можно было бы найти б/у рейсмусовый станок и, слегка подремонтировав его, обеспечить решение тех же задач.

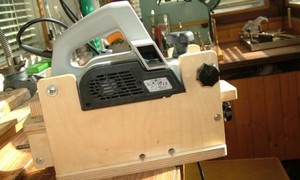

 Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

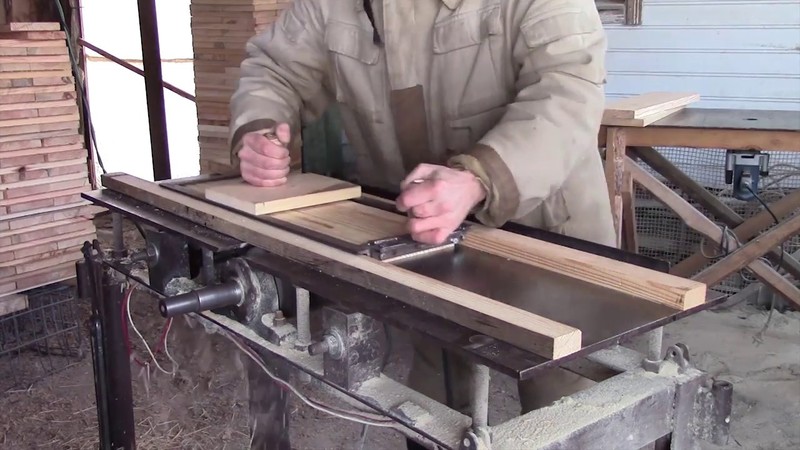

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента. При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю.

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Чертежи самодельного рейсмуса из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала. Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

1. Электролобзик.
2. Электрорубанок.
3. Разные отвертки и ключи.
4. Линейка.
5. Шуруповерт.

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

3. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

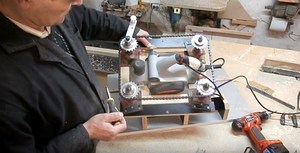

4. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

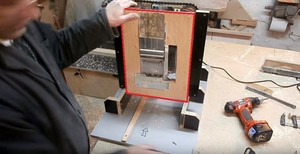

5. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

6. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
7. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Шпильки и направляющие

Про эти детали на основе электрорубанка нужно поговорить отдельно. Они играют самую важную роль в работе рейсмуса.

• Шпильки опускают и поднимают рейсмус при обработке заготовок.
• Направляющие помогают в точности и обработке заготовок, их создают из деревянных брусков, поэтому затраты на оборудование можно посчитать минимальными.
• Нужно правильно установить шпильку, ведь для нее очень важна подвижность.
• Создавая направляющие для электрического рубанка, нужно сделать определенный запас по длине.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

instrument.guru

Рейсмусовый станок из электрорубанка своими руками: методика изготовления устройства

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки. Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

1. Незанятый ручной электрорубанок.
2. Чертежи рейсмуса из электрорубанка своими руками.
3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
4. Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры. Туда же устанавливается и электрорубанок.

Потом под рейсмусный электрорубанок устанавливается платформа, в центре которой необходимо проделать отверстие. Отверстие это вырезается лобзиком прямо по форме электроприбора, а сам прибор закрепляется на нем шурупами.

Далее, собирается приводной механизм и ставится на основную платформу. С его помощью она опускается и поднимается. В каждом из четырех углов основы, на которой уже установлен электрорубанок, монтируются винты с крупной резьбой. С их помощью можно регулировать толщину материала, подвергающегося обработке.

Меры безопасности

Чтобы уберечь себя от травм в процессе работы с электроинструментом, не помешает ознакомиться с кое-какими правилами безопасной эксплуатации. Помимо прочего, соблюдение мер предосторожности поможет продлить срок использования самодельного станка.

1. Прежде чем в очередной раз включить инструмент, необходимо убедиться в том, что его проводка не оголена, а все элементы зафиксированы должным образом.
2. При обрезке заготовок обязательно использование защитных очков.
3. При обработке грубых деталей руки необходимо держать в перчатках.
4. Нельзя допускать каких-либо дефектов и повреждений на поверхности шпилек и ножей. Иначе они должны быть немедленно заменены на новые.
5. Не допускать попадания металлических компонентов на поверхности обрабатываемых деталей. Это гвозди, винты и саморезы. Есть риск получить травму при работе с инструментом, а также можно окончательно вывести его из рабочего состояния.

obrabotkametalla.info

Как сделать рейсмус из электрорубанка своими руками?

Чтобы изготовить рейсмус из электрорубанка своими руками понадобится незначительный набор слесарных и обрабатывающих электрических инструментов, а также некоторое количество пиломатериалов.

Вообще профессиональный рейсмус представляет собой специальный плотницкий инструмент для механической обработки древесины, в частности применяется для нанесения разметочных проектных линий.

Также изделие используется для выравнивания плоскости конкретного пиломатериала. В самодельном рейсмусе присутствует электрорубанок в качестве основного режущего механизма.

► Инструменты и материалы для изготовления

Материалы для изделия:

• Фанера толщиной 15 мм;
• Планки и брусок из дерева – 15х15, 25х25;
• Шестеренки приводные – 4 штуки;
• Велосипедная цепь – 1 шт.;
• Набор гаек с резьбой М14;
• Набор шайб;
• Шурупы на 25 – 100 шт.;
• Резьбовые винты – 4 шт.;
• Подставки под винты – 4 шт.

Также, чтобы изготовить рейсмус в домашних условиях необходим набор некоторых инструментов, в частности электрорубанок и лобзик.

Инструменты:

• Электрический лобзик;
• Строительный электрорубанок;
• Набор ключей и отверток;
• Шуруповерт;
• Линейка и уголок.

Строительный электрорубанок будет использован в качестве основного механизма для изделия.

Как изготовить рейсмус в домашних условиях?

1. Основа из фанеры

Основа под рейсмус изготавливается из фанерного листа толщиной не меньше 15 мм. Материал обрезается до проектного размера. По форме это прямоугольник с примерным размером 400х500 мм.

2. Крепеж подставок для платформы с электрорубанком

Подставки изготавливаются также из фанеры толщиной 15 мм. При этом элемент вырезается из нескольких частей и собирается на месте. Крепление узла осуществляется шурупами с обратной стороны к главному основанию, к которому также будет установлен электрорубанок с рабочей платформой.

3. Изготовление платформы под электрорубанок

Строительный электрорубанок крепится на специальной платформе, которая имеет размерную прорезь по центру. Техническое отверстие должно быть вырезано лобзиком строго по форме рубанка. Сам электроприбор устанавливается при помощи зажимных планок и шурупов.

4. Монтаж резьбовых винтов с шестеренками на платформу

На платформу под рейсмус монтируется приводной механизм, который будет обеспечивать подъем и опускание платформы. Резьбовые винты устанавливаются по 4-м углам основы, где уже смонтирован электрорубанок на шурупах.

5. Установка платформы на подставки

Верхняя часть рейсмуса с платформой и установленным рубанком монтируется на основные подставки из фанеры, при этом крепление осуществляется с помощью шурупов. Повсеместно проводится укладка кабеля электрорубанка, чтобы при работе системы не повредилась его оплетка.

6. Ручка для управления платформой с электрорубанком

Ручка на рейсмус монтируется на один из резьбовых винтов. Крепление осуществляется при помощи набора шайб и гаек. Чтобы надежно завинтить крепежную гайку необходимо проделать сквозное отверстие на одном винте. Важно контролировать, чтобы электрорубанок не сорвался со своих креплений.

7. Мерная планка и указатель

Измерительная планка должна быть установлена в обязательном порядке для проведения измерений материала во время его обработки. В качестве планки можно использовать часть обычной пластиковой линейки, которую нужно обрезать до 6-8 см. Указатель под рейсмус используется виде обычной стрелки.

Готовый рейсмус в сборе тестируется на черновом материале, чтобы осуществить его дальнейшую настройку. Работающий электрорубанок должен систематически обслуживаться, в частности необходимо периодически подтачивать лезвие и проводить чистку.

Видео: собираем рейсмус на основе электрорубанка своими руками.

metmastanki.ru

схемы изготовления, как изготовить самодельный фуговальный станок из электрорубанка

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

• Простота устройства рейсмусового станка по дереву.
• Функциональность и универсальность использования.
• Доступная стоимость используемых компонентов.
• Возможность последующей модернизаций.
• Надежность и ремонтопригодность техники.

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

Изготовление рейсмуса своими руками

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

• Электрорубанок.
• Отвертки и ключи.
• Линейка и уголок.
• Шуруповёрт.
• Приводные звездочки.
• Велосипедная цепь.
• Брусья и планки из дерева.
• Лист фанеры толщиной 15 миллиметров.
• Длинные резьбовые винты.

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

• Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
• В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок. Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
• Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
• На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
• Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
• Фиксируют ручку, которая предназначается для регулировки расположение платформы. Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
• На заключительном этапе работы устанавливается индикатор и мерная планка.
• С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

• Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
• Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Правила работы на фрезерах

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

• Шпильку станка устанавливают в правильное положение.
• В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
• Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
• Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

pochini.guru
