Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

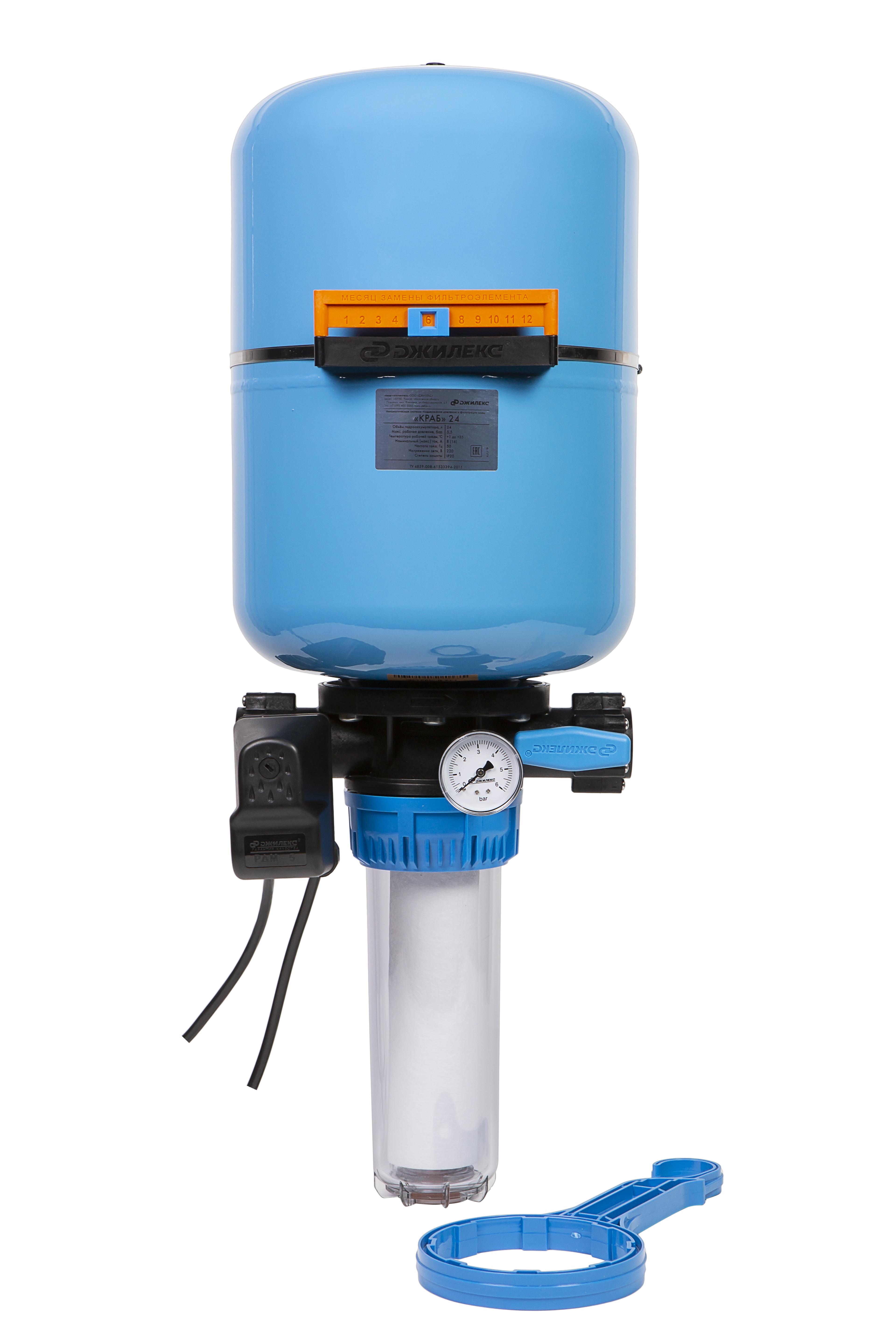

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.

Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

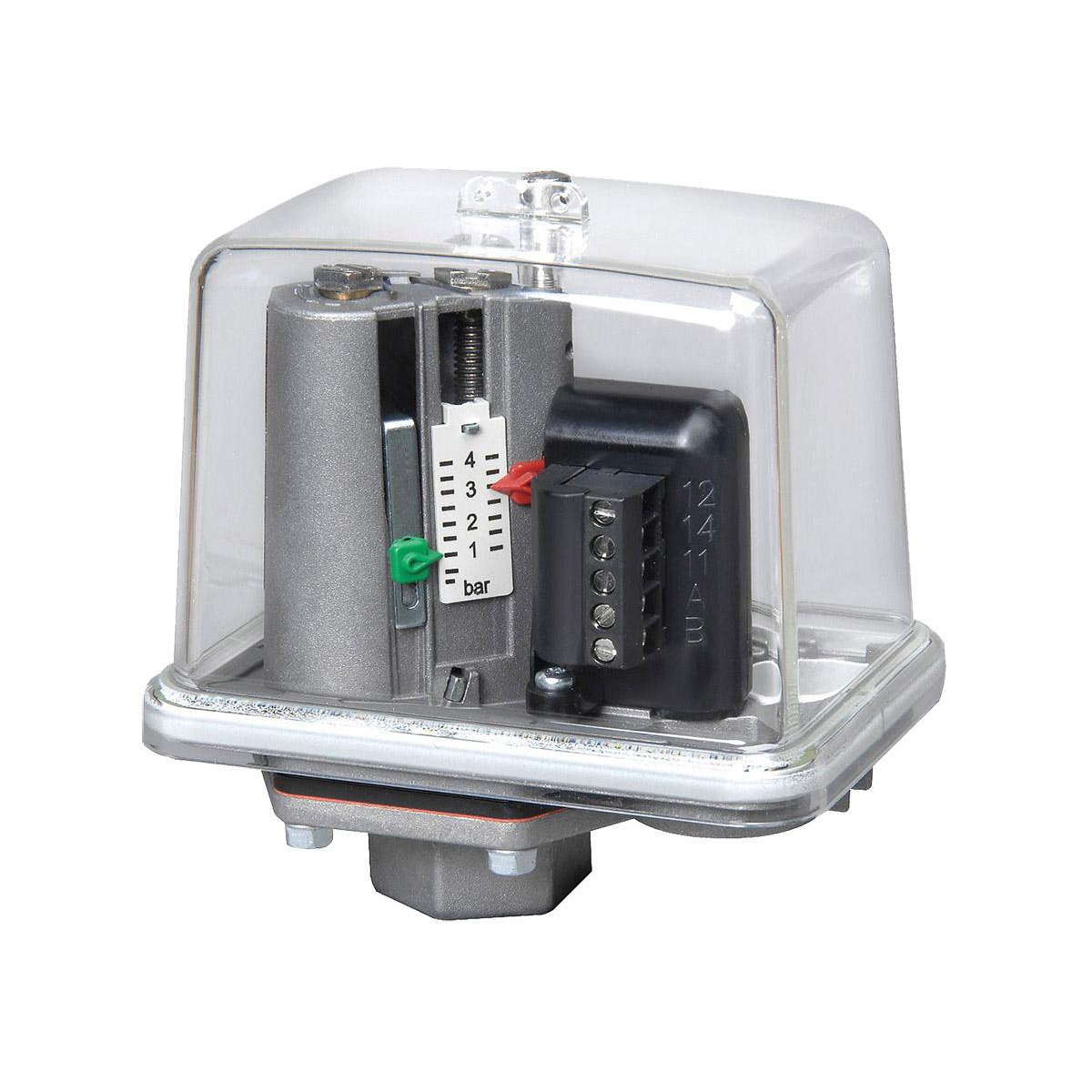

Механическое реле давление регулируется натяжением пружин

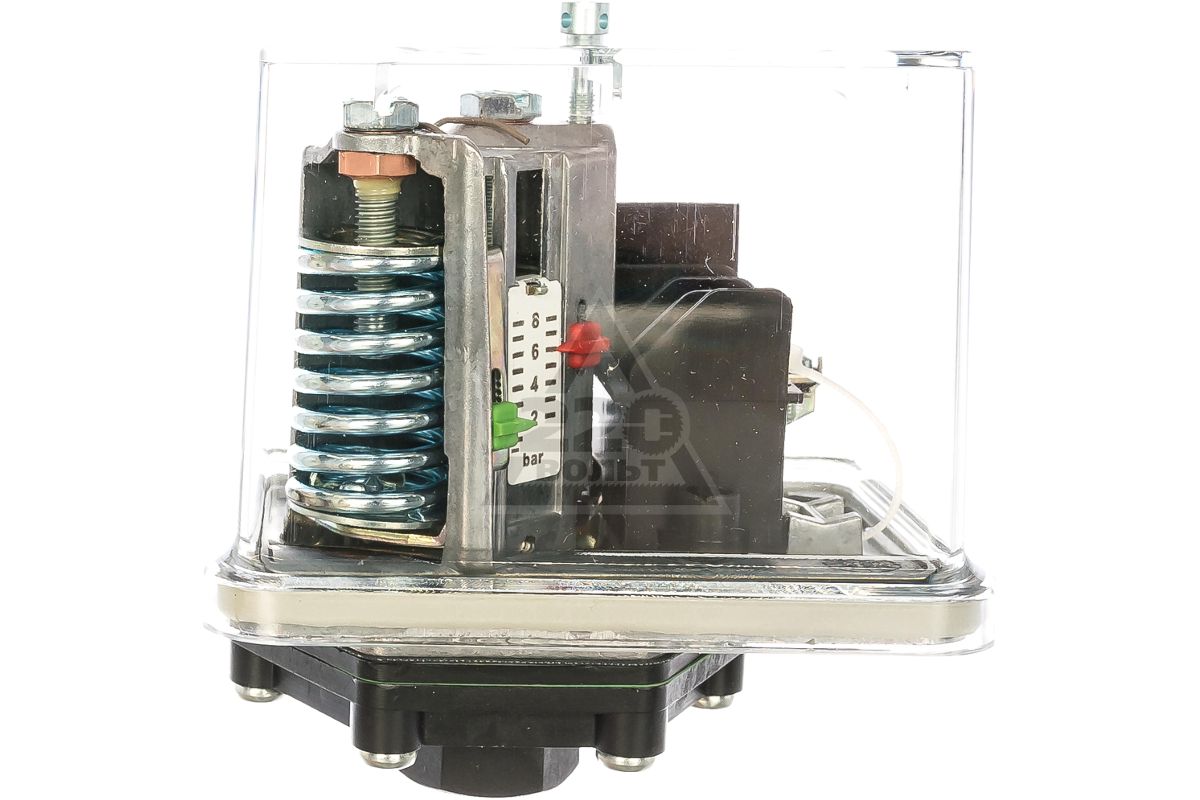

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

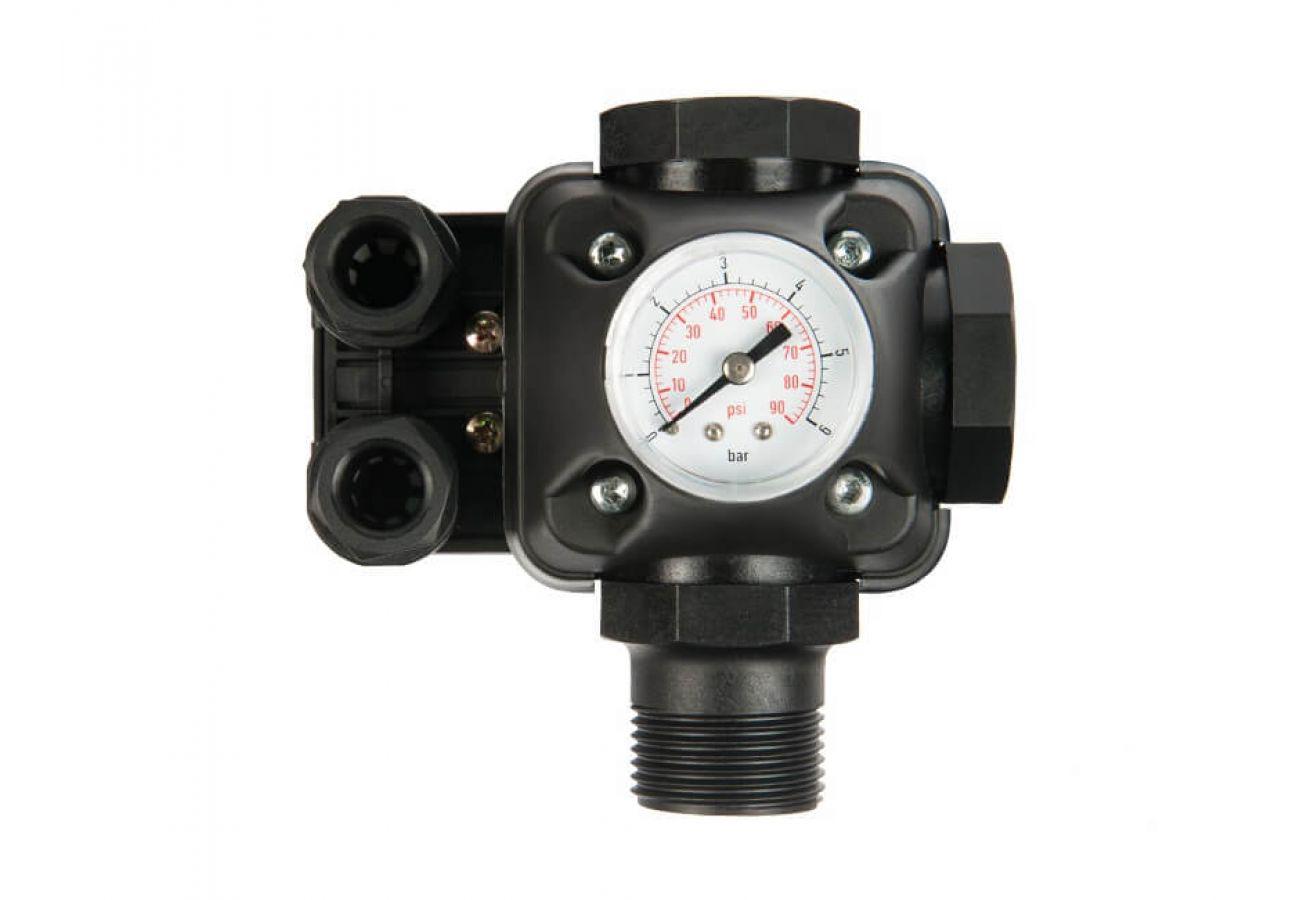

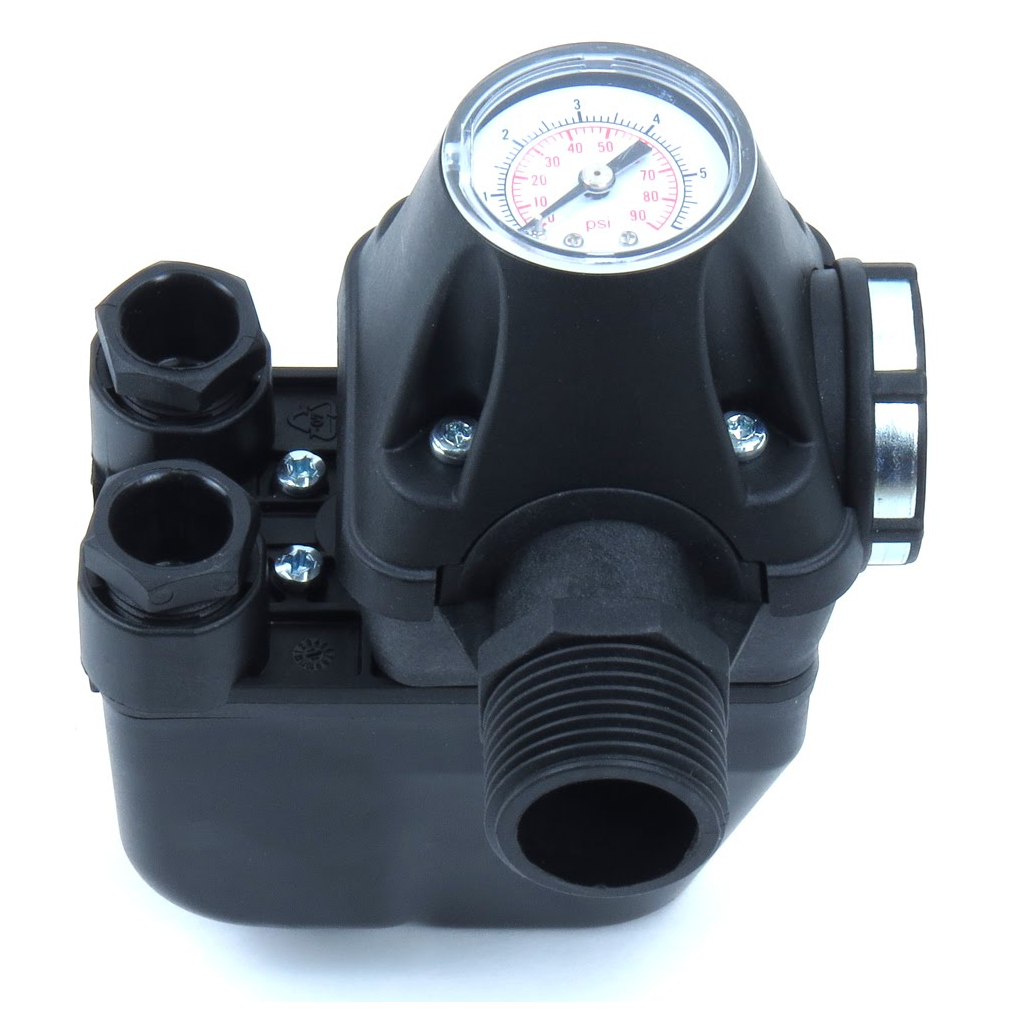

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

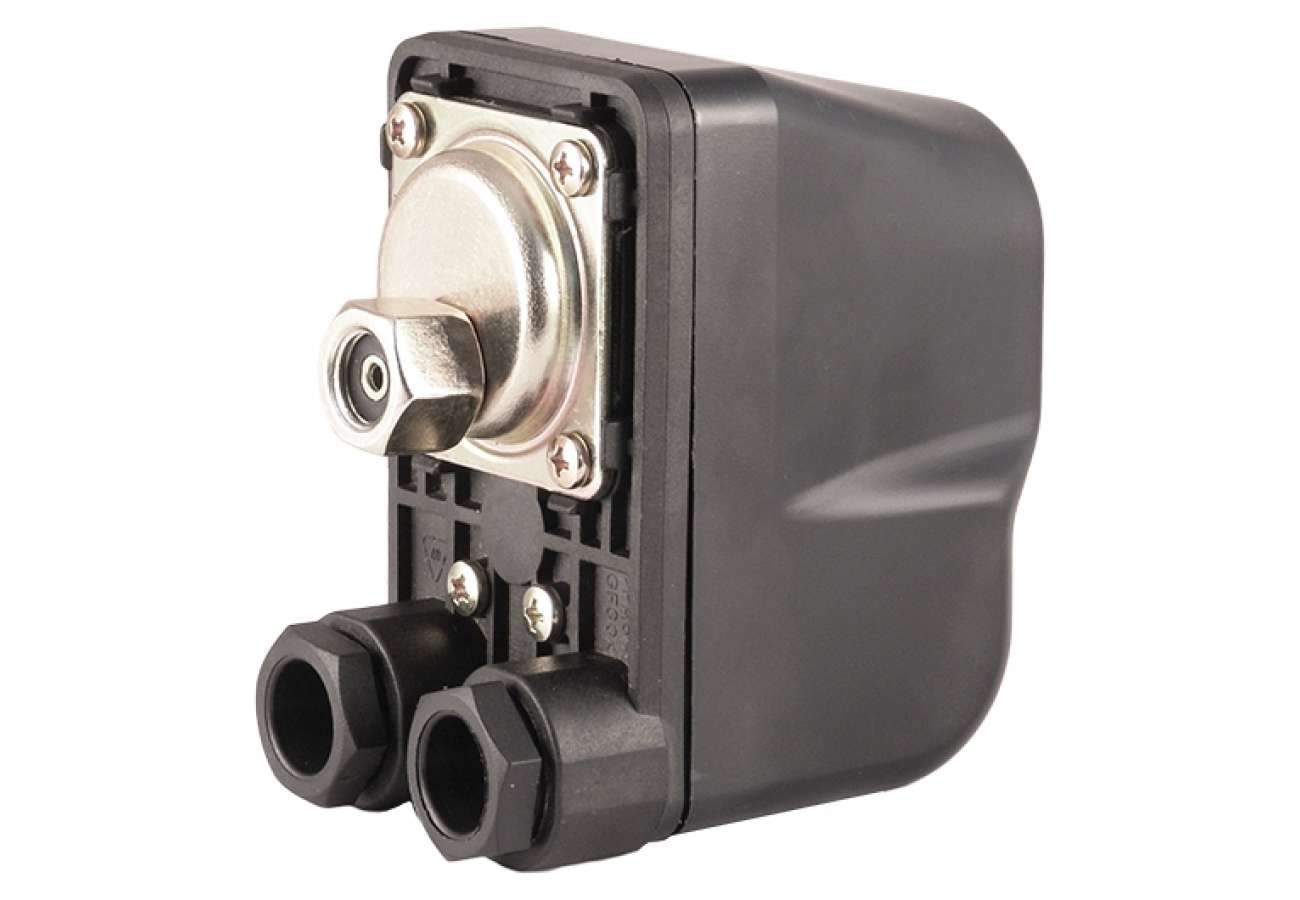

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

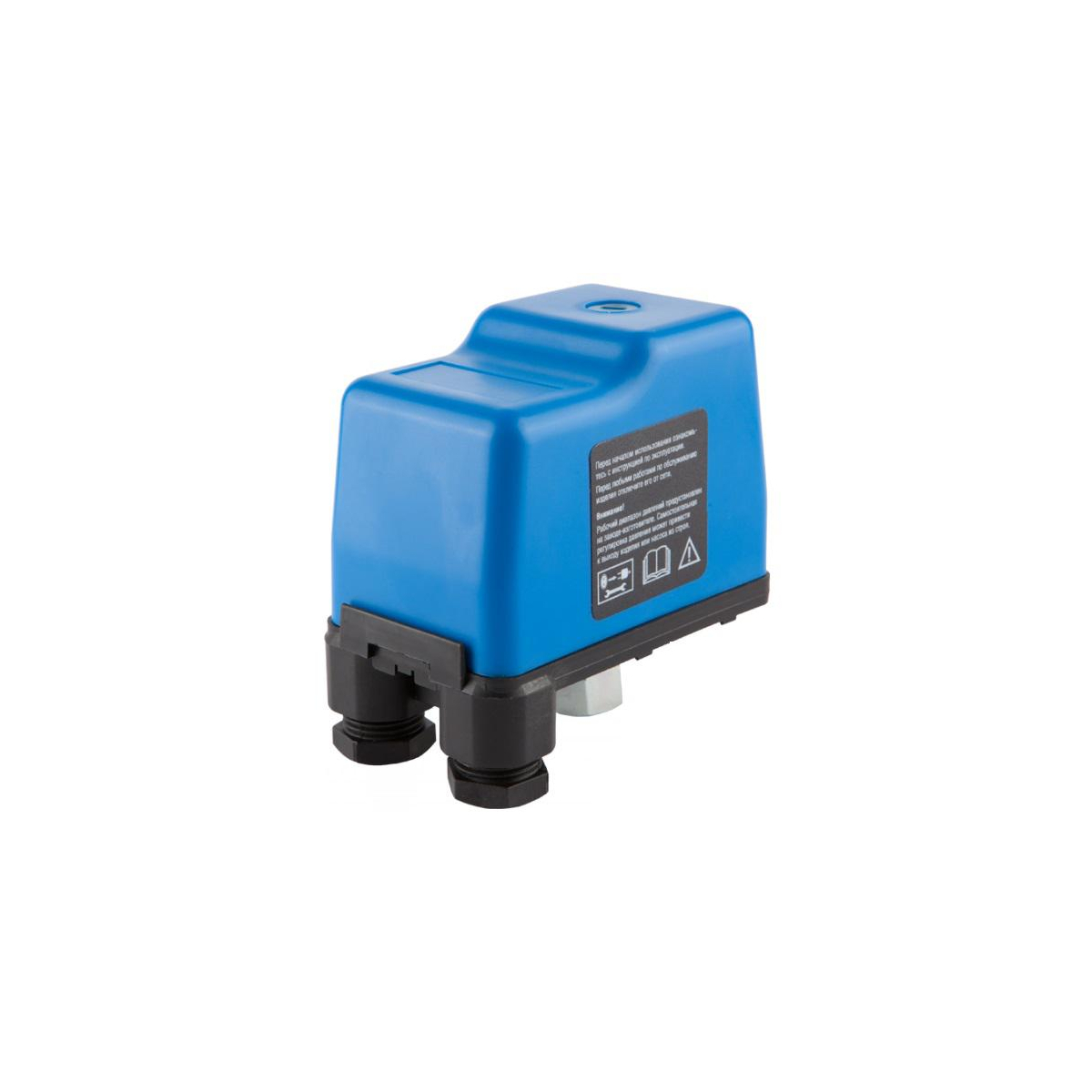

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

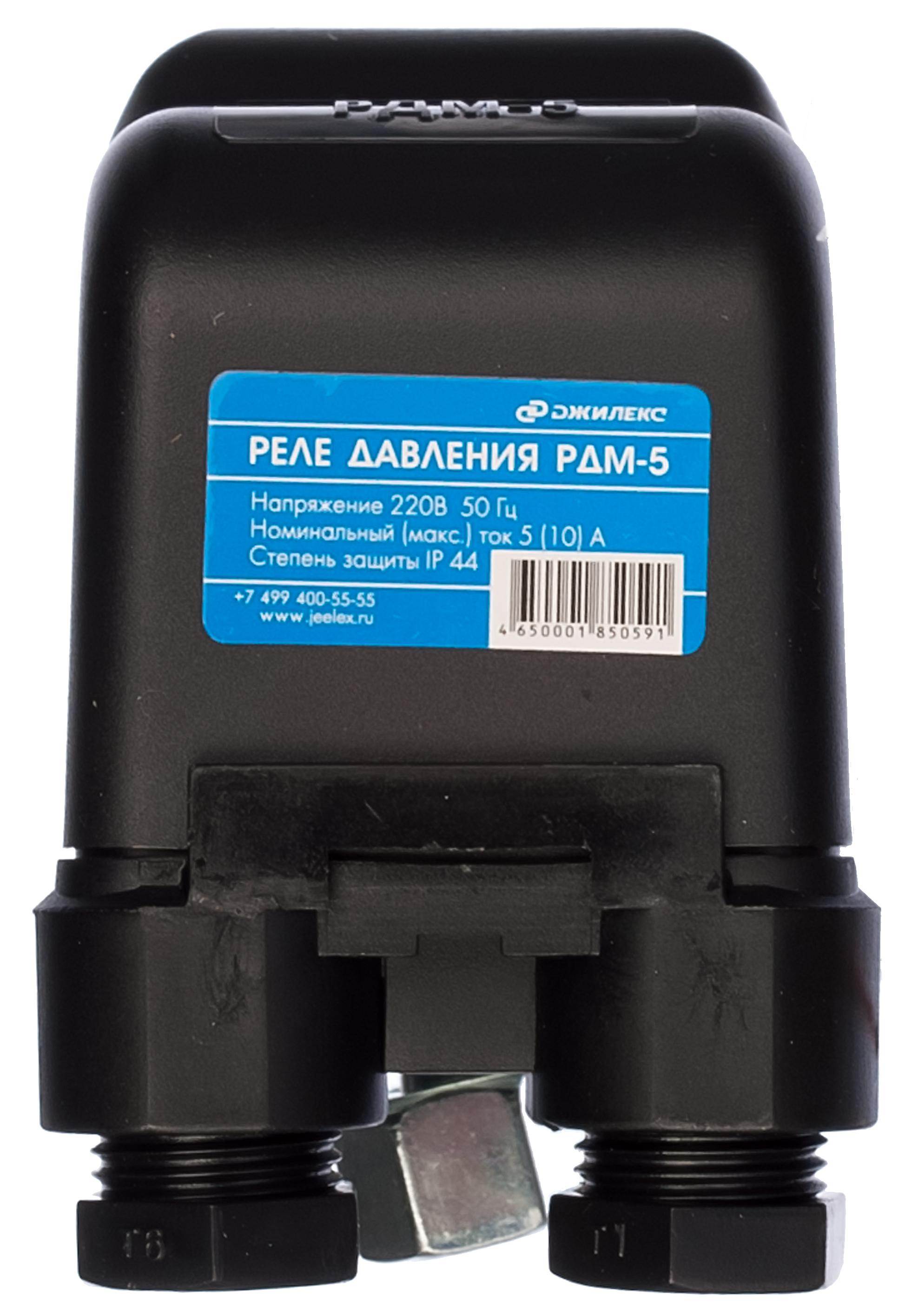

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5.

Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

По открытию крана вода начинает поступать из бака.
По мере убывания жидкости в насосной станции давление постепенно снижается.
Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
По закрытию крана бак наполняется водой.
Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы.

К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции.

Выполнять данные действия придется в случаях, если:

после запуска двигателя насоса, он сразу же отключается;
после отключения станции наблюдается слабый напор в системе;
при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

Отключите оборудование от электросети.
Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

Запишите показатели манометра при включении и отключении агрегата.
Выдерните шнур питания станции из розетки или отключите автоматы.

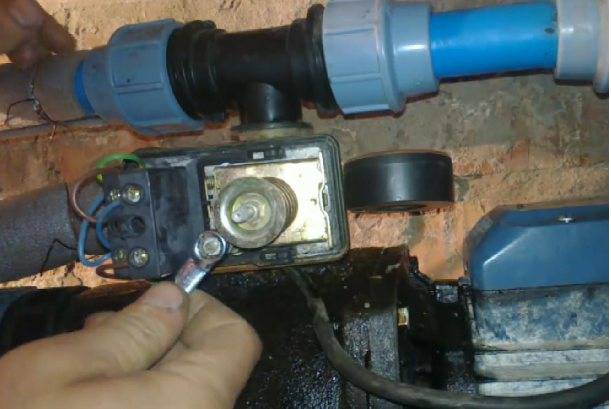

Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Реле давления для гидроаккумулятора, автоматика для насоса: правильная настройка

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче.

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Для повышения уровня комфорта многие домовладельцы устанавливают в жилом помещении специальные насосы. Такие устройства обеспечивают должным напором воды весь дом. По прошествии несколько лет заводские установки сбиваются, поэтому возникает необходимость в проведении такой процедуры как регулировка реле давления для гидроаккумулятора.

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора — как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения — как накачать воздух в гидроаккумулятор и отрегулировать реле давления.

Обзор основных понятий

Реле насосного аппарата в автоматическом режиме включает и отключает устройство, которое подаёт давление в гидроаккумулятор.

В подобной ситуации пользуются такими показателями:

давлением включения, которое равно 1,5 бар. В этом случае контакты реле замыкают, включают устройство и гидробак заполняют водой;
давлением выключения, которое равно 3 бар. В подобном случае размыкают контакты реле и выключают насосной аппарат;
перепадом давления считается разницей между предыдущими 2 показателями;
предельным давлением выключения, которое равно 5 бар. В подобной ситуации специалисты отключают насосное устройство.

Новый прибор из коробки

Гидроаккумулятор с реле давления считается баком, обладающий ёмкостью из резины — «грушей». Регулировка гидроаккумулятора заключается в том, что в эту «грушу» через ниппель от автомобиля запускают много воздуха. В подобной ситуации повышают в «груше» и выталкивают воду из бака гидроаккумулятора в водопровод.

Также для обеспечения нормального функционирования водопровода используется автоматика для насосов водоснабжения без гидроаккумулятора. Подобная автоматика для насоса настраивает работу насосного аппарата таким образом, что он начинает работать не в ручном, а в автоматическом режиме — без использования «груш» и иного присутствия человека.

Проверка давления в гидроаккумуляторе

При настройке насосного реле сначала определяют давление воздуха в пустом баке гидроаккумулятора, которое должно быть равно 1,5 атм. Однако во время транспортировки или длительном хранении насоса в гидробаке происходит небольшая утечка воздуха, что впоследствии снижает напор воды в баке.

При измерении давления в насосном аппарате пользуются автомобильным или электронным манометром.

Для того чтобы определить давление гидроаккумулятора в насосном аппарате, надо отвернуть колпак, под которым установлен ниппель, присоединить к нему манометр и зафиксировать полученное значение. Если такой параметр оказался мал, то в него можно залить большое количество воды.

Для обеспечения мощного водяного напора давление воздуха должно быть равно как минимум 1 атм. В подобной ситуации можно обеспечить бытовые нужды небольших домов.

При большом напоре воды насосное устройство включается чаще, в результате чего уменьшается срок службы насоса. В то же время напор воды в водопроводе на даче остаётся таким же, как и в городе. В подобной ситуации можно принимать ванну с гидромассажем.

При маленьком напоре воды износ насосного аппарата становится меньше однако, в этом случае владелец квартиры квартиры может принять только обычную ванну с горячей водой, а не джакузи.

Инженеры не рекомендуют уменьшать давление до 1 атм. Ведь при его снижении может быть повреждена «груша». В подобной ситуации понадобится замена «груши» в гидроаккумуляторе — повреждённой на работающую.

Как правильно настроить реле

До начала настройки реле с него снимают крышку. Под внешней крышкой реле установлено 2 пружинки с крупной и маленькой гайками.

Настройка давления в системе водоснабжения

При вращении крупной гайки настраивают нижнее давление в гидроаккумуляторе насосной станции. При вращении маленькой гайки определяют перепад давления.

В подобной ситуации с помощью крупной пружинки устанавливают предельную величину нижнего давления.

Далее, гидробак подключают к системе, включают и снимают показания с манометра.

В техдокументации каждой насосной станции отражены как рабочие и предельные значения давления, так и допустимые пределы расхода воды.

Если при работе насосного устройства гидроаккумулятор стал некорректно работать, то нужно немедленно отключить его вручную – до восстановления предельного напора воды.

К счастью, насосные аппараты, которые применяют в быту, не являются мощными. В подобной ситуации закачать бак до самого верху не получится. Перепад давления должен быть равен 1–2 атм, что обеспечивает стабильную работу техники.

После установки на насосе нужного нижнего давления (по водяному манометру), насос отключают.

Затем регулировку реле делают следующим образом:

сначала поворачивают маленькую гайку до того момента, пока устройство не заработает;
потом включают воду, чтобы она вытекла из системы.
затем при включении реле устанавливают нижнее давление.

Давление включения насосного устройства на 0,2–0,3 атм. выше напора бака гидроаккумулятора, в котором нет воды. Это предохраняет «грушу» от различных дефектов;

далее, поворачивают крупную гайку и настраивают максимальную величину напора воздуха;
затем насосной аппарат вводят в строй и ждут, пока напор воздуха в «груше» достигнет необходимого значения;
потом поворачивают маленькую гайку, после чего успешно завершается настройка гидроаккумулятора.

Кроме присоединения реле к насосному аппарату и его настройки, владелец дачного участка или частного дома должен несколько раз в год проверять работоспособность насоса и менять его параметры.

Каждый домовладелец может с легкостью настроить реле и выполнить все вышеперерчисленные операции – это не займёт много времени. В подобной ситуации, хозяин дома 1 раз в год должен проверять работу всей водопроводной системы.

ПОСМОТРЕТЬ ВИДЕО

Кроме того, как минимум 1 раз в 3 месяца хозяин дома должен сливать воду из бака гидроаккумулятора и проверять показатели напора воздуха в нём, закачивая нужное количество или убирая лишний воздух.

В итоге бережное отношение к водопроводной системе окупится продолжительной и бесперебойной работой всего домашнего или дачного водопровода.

Регулировка реле давления воды для насоса: как отрегулировать насосную станцию

В системе водоснабжения регулировка реле давления воды для насоса определяет эффективность и экономичность работы, а также позволяет увеличить срок службы и снизить вероятность поломки оборудования. Для того, чтобы регулирование подачи жидкости осуществлялось корректно, важно не только правильно выбрать реле, но и грамотно установить его, настроить и отрегулировать. Только в этом случае можно получить бесперебойное водоснабжение и требуемый напор в трубопроводах.

Устройство и принцип действия реле давления

Если вы выбрали выпущенное известным и надежным производителем реле давления воды для насоса, инструкция, прилагаемая к оборудованию, подскажет, как правильно установить и настроить изделие. Тем не менее, для того, чтобы в процессе эксплуатации не возникало затруднений, важно разобраться с тем, как работает реле давления.

Особенности конструкции

Устройство реле давления для насоса

Чувствительным элементом реле давления выступает упругая мембрана, которая соединяется с двумя пружинами. Воспринимая давление жидкости в трубопроводе, мембрана, в свою очередь, усиливает или ослабляет давление на пружины. Таким образом, при низком давлении пружина разжимается, а при высоком – сжимается. Деформируясь таким образом, пружина замыкает или размыкает контакты цепи электропитания насоса, включая или выключая соответственно перекачивающий агрегат. Точные значения срабатывания реле выставляются при настройке: каждая из пружин имеет регулировочную гайку, вращением которой устанавливается заданное значение.

Последовательность действий

Цикл работы насоса (насосной станции) с регулировочным реле включает в себя следующие этапы:

Включение насоса.
Заполнение водой гидроаккумулятора.
Увеличение давления в системе (отражается показаниями манометра).
Достижение давлением предельного значения и срабатывание реле (цепь размыкается, происходит остановка насоса).
Работа системы в нормальном режиме (расходование воды с постепенным снижением давления в гидробаке).

После того, как давление снизится до значения, выставленного на пружине реле, «отвечающей» за контроль параметра включения, цепь замкнется, насос включится, начнется новый цикл.

Проверка давления

Перед тем, как будет выполнен монтаж оборудования и регулировка реле давления воды для насоса или насосной станции, необходимо проверить состояние гидробака, в частности, основной его параметр – давление воздуха. Как правило, заявленная величина составляет 1,5 атмосферы и на этапе изготовления производители действительно создают такое давление в камере. Однако, при хранении и транспортировке может произойти утечка сжатого воздуха через недостаточно герметичные соединения.

Есть и еще один нюанс: точность входящего в комплект манометра достаточна для контроля за работой системы, но для проверки и настройки лучше использовать более точный прибор. Нет необходимости специально приобретать дорогостоящее оборудование – механический автомобильный манометр с металлическим корпусом имеется практически у каждого и вполне подходит для данной цели.

На фото стандартное реле давления

Замер давление в резервуаре происходит в три этапа.

Удаление декоративно-защитного колпачка с ниппеля.
Подсоединение к ниппелю манометра.
Снятие показаний.

Перед тем, как отрегулировать реле давления насосной станции, важно оценить полученные показания. При этом следует учитывать некоторые закономерности.

Чем выше давление, тем больше напор, но меньше объем воды, который может быть закачан в резервуар. Кроме того, при слишком высоком давлении быстрее изнашивается мембрана.
Низкое давление позволяет увеличить запас воды, однако, создаваемого такой системой напора не будет достаточно для чувствительного к этому параметру оборудования (джакузи, массажного душа и пр.).

Подкачивать воздух в гидробак насосной станции или стравливать его через ниппель следует до получения оптимального значения на манометре.

При использовании сантехники с высоким напором оптимальным считается давление 1,5 атм.
Хороший напор в обычных кранах создает давление 1 атм.
Давление ниже 1 атм. не только снижает эффективность системы, но и может привести к повреждению «груши» гидроаккумулятора.

Настройка давления

Перед тем, как настроить реле давления насосной станции, вспоминаем устройство этого приспособления. Открыв крышку, можно увидеть две пружины разного размера. Та, которая больше, «отвечает» за выставление значения нижнего давления (параметра включения перекачивающего агрегата).

Своими руками настройка реле давления воды для насоса выполняется последовательно:

Гидроаккумулятор, в котором получено требуемое значение давления воздуха, подключается к системе.
Устанавливается автомобильный манометр для точного контроля.
Насос включается и работает до того момента, когда манометр покажет требуемое предельное значение (более редкий, но вероятный вариант – давление перестает расти, тогда насос нужно отключить вручную).
Постепенно сливают воду из системы до момента включения насоса, тем самым определяя нижний уровень давления.
Вращают большую гайку для выставления нужного нижнего уровня (рекомендуемое значение – на 10% больше, чем давление воздуха в резервуаре).
При включенном насосе отслеживают давление его отключения и при необходимости регулируют эту величину малой гайкой.

Цикл повторяют для проверки параметров срабатывания и подстраивают пружины при необходимости.

Основными средствами регулировки давления в реле являются две пружины с гайками

Важно: Гайка на большой пружине отвечает за настройку нижнего предела давления, при котором насос включается, а гайка на малой пружине отвечает за установку разницы между нижним давлением, выставленным с помощью большой пружины, и верхним давлением, при котором насос отключится.

На самом деле, понять, как отрегулировать реле давления воды, не сложно, однако, процесс требует определенного времени и внимания для достижения поставленной цели.

Регулировка реле давления водяного насоса показана на видео.

Читайте в отдельной статье о том, какой лучше насос для колодца — погружной и поверхностный варианты, их сравнение.
Схема подключения гидроаккумулятора для систем водоснабжения описана в другой статье. Особенности монтажа с погружными и поверхностными насосами.
А советы по выбору гидроаккумуляторов вы найдете на этой странице сайта.

Стоимость оборудования

Один из критериев выбора реле давления воды для насоса – цена. Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций.

Особенности дорогих моделей

Самые дорогие модели – это электронные реле. Их проще настраивать, к тому же оборудование этой ценовой категории отличается высокой точностью срабатывания. Тем не менее, в бытовых условиях такая точность не является обязательным условием для корректной работы системы. К тому же дорогостоящие брендовые модели могут не подойти для российской реальности – они чувствительны к стабильности параметров питающей сети, а многие из них требуют повышенного напряжения. Таким образом, для обеспечения работоспособности придется приобретать дополнительное оборудование.

Стоимость фирменных электронных реле в среднем составляет 35-50 долларов, но в некоторых случаях цена может превышать 100 долларов.

Средняя и бюджетная ценовые категории

Самые дешевые модели (порядка 5-7 долларов) не только просты в устройстве, но и не слишком точны, а самое главное – недолговечны. Специалисты и пользователи единодушны – у экономии должны быть разумные пределы. Средства, потраченные на покупку дешевого реле для насосной станции, хоть и нельзя назвать существенными для бюджета, но с большой долей вероятности они могут оказаться потраченными впустую – в скором времени потребуется ремонт или замена реле.

Средняя ценовая категория – это надежные модели проверенных производителей с не самой высокой, но достаточной для корректного регулирования работы системы водоснабжения точностью. Их цена составляет 25-35 долларов. Сочетание приемлемой стоимости и функциональности делает такие реле весьма популярными.

Как производится настройка реле давления для насосной станции?

Всем хорошо автономное водоснабжение. И на коммуналку не приходится тратиться (разве что на электричество), самому практически ничего делать не нужно. Во всяком случае точно не нужно таскать воду от колодца: станция сама все качает.

Правда, иногда все-таки требуется вмешаться и отрегулировать реле насосной станции, поскольку заводские установки рассчитаны на некое «усредненное потребление» и не учитывают многих индивидуальных особенностей.

Так, настройка реле давления для насосной станции может потребоваться, если в системе водоснабжения стоит достаточно мощная группа фильтров. Разумеется, насосная станция качает только так называемую «чистую» воду. Но одно дело отсутствие заметного глазу мусора, а другое — на самом деле «чисто» и пригодна для питья. Обычно в таких случаях используются фильтры с обратным осмосом, в которых очищаемая жидкость продавливается сквозь мельчайшие поры мембраны. Все «ненужные» включения при этом остаются на мембране.

Естественно, для того, чтобы все это работало, потребуется регулировка реле насосной станции. Обычно на заводе устанавливают значение в 1,5-1,8 атмосфер для гидроаккумулятора. Если давление ниже, включается помпа. Но чтобы протолкнуть воду через группу фильтров, требуется не менее 2,5 атмосфер.

В таком случае регулировка реле насосной станции будет заключаться в повышении «давления включения», то есть того значения, при котором запускается помпа. Для этого нужно отключить прибор от сети. Снять с реле крышку и подкрутить находящиеся под ней винты.

Большим верхний отвечает за «давление отключения», маленький нижний — за разницу между значение включения и отключения. Настройка реле давления для насосной станции может осуществляться одним из них или обоими. В нашем случае можно ограничиться верхним и просто увеличить его значение (провернуть на один оборот вправо). При условии, что разница значений останется неизменной (обычно это составляет 1-1,5 атмосфер), нижнее значение так же увеличиться.

Чтобы отрегулировать реле насосной станции, этих действий достаточно. Но для нормальной работы водоснабжения необходимо иногда проверять и давление в воздушной полости гидроаккумулятора. Для плавной подачи воды оно должно быть в среднем на 10% ниже того значения, что установлено как «давление включения». Повысить его можно с помощью обычного, хотя бы и велосипедного, насоса. Понизить — просто стравив воздух.

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
Обеспечение минимального запаса воды
Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле.

Так как вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. 10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл. нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл.нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V_t = K x A_max x ((P_max+1) x (P_min +1)) / (P_max — P_min) x (P_возд. + 1)

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V_t = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот – «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три варианта решения проблемы:

— При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

— Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

— Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

— Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

— Обратный клапан, препятствующий уходу воды самотеком.

— Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

— Бак-гидроаккумулятор, накапливающий и выдающий воду.

— Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора – и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения — реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блока, можно увеличить или уменьшить пределы срабатывания. Пружины словно «помогают» (или мешают) давлению воды сместить пластину. Механизм выполнен таким образом, что при смещении площадки замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

— Насос накачивает воду в гидроаккумулятор. Электропитание на двигатель подается через замкнутые контакты в реле давления.

— Напор воды в баке растет, при достижении определенного значения, установленного пружинами верхнего предела в РД-5, происходит срабатывание механизма и разрыв электроцепи – насос выключается. Обратно в колодец жидкость не уходит благодаря клапану.

— По мере водоразбора груша опустошается, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкая контакты на насос. Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой есть металлическая основа с размещенной там накидной гайкой, система которой схожа с «американкой». С ее помощью устройство прикручивается к выводу пятиходового штуцера. Настройка реле давления насосной станции заключается в подкручивании двух гаек. Более крупная находится поверх металлической пластины и обозначена буквой «Р». Она отвечает за верхнее значение давления, при котором происходит размыкание контактов и отключение электродвигателя насоса. Меньшая гайка обозначается как «ΔР» и косвенно указывает на нижнее значение, по достижении которого электрическая схема включается. Выполняя настройку, очень важно понимать, что «дельта Р», в отличие от «Р», не выставляет нижнюю границу, а регулирует разницу между давлениями отключения и включения.

Регулируем верхний предел, при котором насос отключается

Обязательным условием правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно оно составляет около 1.5 Атмосфер. Чем оно выше, тем меньше воды накопит емкость, но тогда будет больше среднее значение напора. Представим, что при полностью опустошенной емкости там 1 Атм. Это допустимо. Если меньше, то нужно воспользоваться насосом.

После этого следует подать электропитание на цепи (подразумевается, что все собрано, а краны водоразбора закрыты) – насос включится, начнется накачка воды в емкость. Далее нужно следить за движением стрелки на манометре. При достижении какого-то значения реле сработает и двигатель отключится. После этого, вращая немного гайку Р, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, превышать который не следует. Давление воздуха, предварительно измеренное, позволяет просчитать объем накопленной жидкости: если отключение произошло при 4 Атм, а в воздушной прослойке 1 Атм, то набрано в бак 3 Атм (около 30 литров). Разумеется, полной отдачи не происходит, поэтому владельцу доступно меньше.

Регулируем нижний предел

После отключения схемы по верхнему пределу открывают кран и следят за манометром. Значение, при котором происходит включение насоса, как раз и является нижней границей. Если она велика, то, вращая гайку «ΔР», можно его повысить или понизить. В любом случае оставшееся давление не должно быть ниже 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более чем на 10% нижнюю границу включения насоса. В противном случае удастся получить больше воды и уменьшить частоту запуска двигателя, однако груша будет прогибаться в разных направлениях, снижая свой ресурс.

Если при регулировке верхнего значения насос не отключается, а стрелка манометра замирает на какой-то цифре, то это означает, что недостаточно мощности насоса для закачки до выставленных пределов. Нужно прервать электропитание и, немного уменьшив «Р», повторить проверку, предварительно разобрав накопленную воду.

Ремонт реле давления насосной станции хотя и возможен, но это лишь временное средство. Так как данный элемент фактически защищает насос от перегрузки, а грушу от повреждения, то лучше приобрести новое реле. Исключение составляет лишь текущее обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точного срабатывания.

Как проверить и отрегулировать напорный бак

Если у вас есть собственная система водозабора, вероятно, у вас есть напорный бак. Важно время от времени проверять его, чтобы убедиться, что он работает должным образом.

Примечание. Перед проверкой бака важно полностью отключить питание системы и слить воду под давлением. Вы сбросите давление в своей системе, отключив прерыватель насоса и открыв кран в своем доме. Не выключайте прерыватель, пока не завершите проверку резервуара.Регулировку нового бака необходимо выполнить перед установкой.

Для проверки давления в баллоне вам понадобится манометр, желательно циферблатный или цифровой. Стандартный датчик шин с клапаном Шредера также подойдет.

Для проверки и регулировки давления выполните следующие действия:

При ВЫКЛЮЧЕННОМ выключателе насоса слейте всю воду из резервуара, открыв кран в системе.
Снимите защитный колпачок воздушного клапана. Если вы обнаружите, что вода течет из клапана, у вас может быть разрыв мочевого пузыря, и резервуар необходимо заменить.
Проверьте давление в баллоне с помощью манометра.
Выпустите или добавьте воздух, если необходимо, чтобы давление на 2 фунта на кв. Дюйм ниже уставки включения насоса реле давления. Например, если вы настроили реле давления на 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм. Воздух можно добавить с помощью компрессора или велосипедного насоса.
Заменить колпачок защитного воздушного клапана.

Совет 1. Если вы не знаете настройки реле давления вашей системы, поищите манометр, установленный рядом с резервуаром или реле давления. Откройте кран и обратите внимание на показания манометра, когда ваша помпа включается, это ваше давление включения.

Совет 2: Если вы подозреваете, что у вас есть разрыв мочевого пузыря в резервуаре, постучите по верхней и нижней части, когда система находится под давлением. Если с мочевым пузырем все в порядке, резервуар издает глухой звук вверху и глухой глухой звук внизу. Вы проверяете наличие сжатого воздуха вверху и воды внизу.

Проверьте узел тройника RC Worst Tank на нашем веб-сайте, если вы хотите упростить свою систему и сократить время, необходимое для проверки резервуара высокого давления.

Ищете другие советы по продлению срока службы вашей помповой системы или другие советы по обслуживанию: посетите канал RC Worst на YouTube или позвоните нам сегодня в RC Worst & Company.

Реле давления воды не выключается.

Обустройство насосной станции деталь

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение и выключение насоса по заданным параметрам.Потребитель покупает оборудование с настройками, заданными производителем.

В процессе его эксплуатации может потребоваться регулировка реле давления насосной станции — это можно сделать самостоятельно. Это тема нашей статьи.

Как это выглядит

Прежде чем настраивать реле самостоятельно, изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика. Сверху на базовой платформе находится контактная группа, состоящая из клеммной колодки, а также двух контроллеров.Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Нажимая пружинную гайку, вы можете регулировать давление в системе, при котором насос включается или выключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основания — поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться формой, размерами или расположением элементов, но все же имеют описанную нами конструкцию.

Как это работает

Как работает реле давления для насосного агрегата:

Вода, перекачиваемая насосом, давит на мембрану, поршень, и это на основе реле насосной станции.
Напряжение 220 Вт проходит через контакты. В зависимости от расположения платформы контакты размыкаются или замыкаются, и это включает или выключает насос.
Пружинные регуляторы уравновешивают действие поршня.

По мере того, как потребитель использует воду, ее количество в системе уменьшается, и давление воды в гидробаке падает. В результате пружина успевает одолеть поршень. Совершаемое при этом движение платформы вызывает замыкание контактов, что приводит к запуску насосного агрегата.
Насос качает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух в гидробаке воздействует на поршень, который преодолевает сопротивление пружины и медленно смещает платформу.
Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию.Сила сжатия большой пружины может использоваться для регулировки нижнего значения давления в насосной станции, при котором насос запускается. Соответственно, верхнее давление в системе регулируется сжатием небольшой пружины. Разница между значениями срабатывания и замыкания зависит от небольшой пружины регулятора.

ВИДЕО: Причины выхода из строя

Стоимость гидробака (гидроаккумулятора)

Правильно отрегулировать насосную станцию можно только отрегулировав гидробак.От заданных параметров зависит, сколько прослужит вам насосная станция, а также какой будет напор воды. Гидравлический бак, который еще называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновый баллон) предназначена для приема жидкости от работающего насоса. Другая часть — вокруг груши. Туда закачивали воздух.

Под действием воздуха груша с водой сжимается и, таким образом, обеспечивается давление воды в водопроводных трубах дома.Благодаря такому устройству ГА, когда потребитель открывает кран, то при неработающем насосе вода течет под давлением. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в гидравлическом контуре помогает продлить срок службы гидроагрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженная стоимость негативно сказывается на работе груши. Она слишком растянута.

ВИДЕО: Какое давление накачать в гидроаккумулятор

Как настроить гидробак

Отрегулировать насосную станцию GA можно своими руками. Предлагаем инструкцию:

Открываем нижний кран и ждем, пока вытечет вся вода.
Проверить давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На ГА расположена обычная автомобильная шпуля, закрывающаяся колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4–1,7 бар, а для 50–100 л — 1,7–1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачайте, а больше — прокачайте. Такую манипуляцию желательно проводить каждый месяц. Иногда утечки воздуха. Очень важно, чтобы груша долго не пустовала. Она придет в упадок.

Процедура регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы настроили GA, вы можете настроить реле давления для водяного блока.

Наладка реле давления насосной станции начинается с замера текущих показателей эффективности. Этот этап выполняется по такому алгоритму:

Открываем нижний вентиль, чтобы вода вышла из системы.
Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении фиксируем манометр.
Обратите внимание на меньшее значение. Открываем дальний кран системы, чтобы выпустить немного воды и провоцировать включение помпы.Пишем значение манометра при запуске устройства.
Рассчитываем текущую разницу показаний манометра.

Помимо фиксации значений, визуально оцените напор воды. Полностью откройте клапан, наиболее удаленный от насоса. Если вы хотите увеличить напор воды, то вам нужно подтянуть большую пружину регулятора. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от сети.

Как отрегулировать реле давления? Оптимальное значение разницы показаний — 1.4 бар. Если у вас меньшее значение, насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но такой режим приводит к слишком быстрому износу оборудования.

Когда значение разницы превышает рекомендуемое, насос работает в щадящем режиме — запускается реже, чем указано производителем. Потребитель заметит довольно заметные перепады давления воды. Потребуется наладка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила прижима малогабаритного пружинного регулятора.Очень осторожно скручиваем гайку. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, сожмите пружину сильнее. Соответственно, ослабление пружинного регулятора приводит к обратному эффекту.

После того, как вы самостоятельно произведете регулировку давления по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните все вышеуказанные действия еще раз в той же последовательности. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново, пока не будете удовлетворены результатом. Желаем успехов!

ВИДЕО: Процедура регулировки реле давления

Настройка насосной станции выполняется перед ее установкой. Это довольно важный момент.
Ведь даже качественная и дорогая техника без правильных настроек будет работать некорректно и не выполнять необходимые функции. И тогда поломки могут происходить гораздо чаще.
На видео в этой статье будет показан весь процесс настройки, после которого будет намного проще правильно завершить работу.Все делается своими руками, поэтому стоимость работ будет намного ниже.

Аппарат поверхностный центробежный насос

Рассмотрим, какие основные этапы настройки реле давления в насосной станции необходимо предпринять:

Прежде всего, необходимо проверить показатели давления в гидроаккумуляторе (см.). Их величина должна быть установлена примерно на уровне 1,5 атмосферы.
Затем осторожно открутите крышку бака. Вода, протекающая при этом, сигнализирует о лопнувшей мембране, которую необходимо заменить. После выполнения всех необходимых действий нужно проверить давление с помощью манометра в шинах.
Если уровень давления по-прежнему недостаточен, его можно поднять с помощью воздушного насоса. Но иногда эти действия не дают должного эффекта. В таких случаях требуется регулировка реле давления, результатом которой будет автоматическое отключение и включение насоса в нужный момент.

Внимание: При настройке очень важно выставить верхний предел, при котором насос будет отключаться, не превышая реальных возможностей и производительности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или не выключиться. Поэтому менять настройки нужно только в случае крайней необходимости.

Внимание: необходимо знать, что отказы помпы, возникшие из-за самонастройки реле давления, не распространяются на гарантийный случай. Гарантия на оборудование также снимается в случае выхода из строя определенных частей станции из-за такой настройки.Однако если необходимо изменить давление в системе, это можно сделать путем регулировки реле давления.

Итак:

Перед установкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет включаться автоматически, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого отключите станцию от электричества и слейте всю воду из аккумулятора. Непосредственно регулировать давление в гидроаккумуляторе можно за счет ниппеля при помощи автомобильного насоса с манометром или компрессора.Показатель давления в этом случае не должен быть ниже 90% от необходимого давления для включения станции.
В большинстве случаев реле давления настроено на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Для того, чтобы изменить давление, при котором система включается и выключается, необходимо снять крышку с реле, для чего откручивается винт из пластика, а затем изменить затяжку на соответствующих пружинах.
Нижнее значение давления регулируется с помощью P-гайки.Для увеличения показателя нужно повернуть его по часовой стрелке, а для уменьшения — по часовой стрелке.
Диапазон между нижним и верхним пределами давления зависит от гайки ΔP. Расширения этого диапазона можно добиться вращением гайки по часовой стрелке, для сужения — против.
После внесения всех необходимых изменений систему необходимо подключить к электросети, убедившись, что она заполнена водой. Уровень давления можно контролировать с помощью манометра.
Важно соблюдать одно правило при настройке реле давления, его верхнее значение не должно быть больше 95% от максимального давления, которое устанавливается на выходе из станции.Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не выключится, что очень быстро выведет ее из строя.
Также очень важно учитывать, что аккумулятор требует периодического обслуживания. Дело в том, что вода всегда содержит в себе немного растворенного воздуха, что со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
Гидравлические аккумуляторы большой емкости обычно имеют специальные клапаны, через которые можно стравливать этот воздух.Бытовые станции в большинстве случаев комплектуются батарейками, не имеющими таких вентилей, для удаления из них воздуха каждые несколько месяцев необходимо делать следующее:

Для начала насос обесточивается и вся вода сливается из гидроаккумулятора. Для этого лучше предусмотреть небольшой кран или воспользоваться ближайшим местом слива.
Несколько раз необходимо проделать предыдущую процедуру.

Очень важно не путать аккумулятор с емкостью накопителя.Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
Помимо прочего, он позволяет защитить систему от гидроудара при запуске и выключении насоса. При отключении электроэнергии требуется емкость для хранения воды, чтобы подача воды не прекращалась.
Таким образом, вы сможете установить и настроить насосную станцию самостоятельно. Вам просто нужно знать несколько простых секретов и соблюдать все правила. Если при установке или настройке у вас возникнут вопросы, лучше проконсультироваться со специалистом.Неправильно настроенная станция не будет работать правильно и скоро придет в негодность.

Вы смотрели видео как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед использованием следует полностью изучить инструкцию и только после этого вносить необходимые корректировки.

Одним из решений управления автономным водоснабжением является подключение к насосу реле давления РДМ 5, регулировочного, инструкция которого не всегда понятна пользователю.При этом данный вид устройств от бренда Jileks считается достаточно надежным и доступным. При желании вы можете решить проблему с настройкой, если потратите немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не подключено, вопрос обеспечения питьевой водой решается 2 способами:

установка емкости или устройство бассейна с привозной водой;
бурение скважины на водоносный горизонт.

Подача воды в дом осуществляется при помощи насоса необходимой мощности. Но величина напора воды при его работе слишком велика для подключения насосного агрегата напрямую к внутренним сетям водоснабжения. Поэтому в доме устанавливается промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживается реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды при автономном водоснабжении. системы.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы прикрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

Производитель устанавливает прибор на нижний предел давления 1,4 Бар, наивысший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос качает воду в промежуточный мембранный бак.
Когда давление поднимается до верхнего предела (2,8 бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прервана.
Когда в доме происходит врезка, гидроаккумулятор начинает опустошаться, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет работу.

Как правило, прибор РДМ 5 комплектуется готовыми насосными станциями, состоящими из помпы, бака водяной батареи и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовая продукция подходит не всем по следующим причинам:

емкость аккумулятора недостаточна;
напор штатного насоса небольшой, чтобы обеспечить подачу воды на необходимую высоту;
используется забойный насос, опускаемый в скважину.

В этих случаях автоматическая система водоснабжения должна быть собрана из отдельных элементов, и реле давления должно быть настроено соответствующим образом, согласовав его работу с накопительным баком. Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

Диапазон регулирования давления в водопроводе — от 1 до 4,6 Бар;
диапазон температур окружающей среды — от 0 до +40 ° С;
минимальный перепад давления — 1 Бар;
напряжение питания — 220 В;
Диаметр штуцера — DN 15, присоединение — G ’’.

Если по каким-то техническим характеристикам реле RDM 5 вас не устраивает, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Настройка реле давления производится после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения внешнего и внутреннего трубопроводов следует проверять испытаниями, чтобы возникающие впоследствии утечки не мешали процессу регулировки. Из-за негерметичных соединений давление перед насосом или после него самопроизвольно снизится, что повлияет на работу реле.

Перед настройкой необходимо определить необходимое давление. Для подачи воды во все точки сброса, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Сила мембраны резервуара должна быть достаточной, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления.В домашних условиях это давление чаще всего определяется экспериментальным путем.

Расчет прост: 1 м высоты подъема соответствует 10 м горизонтального участка и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водоснабжения. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (обычно находится на торце бака) и прокачиваем воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

Не присоединяя патрубок к внутренней водопроводной сети, проверить работу реле совместно с помпой при заводских настройках. Заодно проверьте герметичность внешней трубы.
Снимите пластиковую крышку реле, закрывающую регулировочные винты.
Большой винт регулирует верхний предел (отключение насоса), маленький — перепад давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 Бар больше, чем то, что вы закачивали в аккумулятор.
Для достижения точных значений придется несколько раз регулировать, открывая краны смесителей и сливая воду из аккумулятора. В этом случае запишите показания манометра при включении и выключении насоса и отрегулируйте их с помощью настроечных винтов.

В результате настройки разница между нижним и верхним пределами не должна быть меньше 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 Бар, тогда помпа будет не включаться слишком часто.По окончании регулировки не спешите ставить крышку на место, проследите за системой 1 день. Может потребоваться небольшая корректировка.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частные дома, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, контролирует забор воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая.Четких рекомендаций не предусмотрено, поэтому процедура проводится в рамках установленных норм и инструкций и, как правило, своими руками.

Насосная станция — лучшее решение для бесперебойного водоснабжения частных домов и загородных коттеджей.

Он автоматически гарантирует, что жидкость забирается из колодца или колодца, обеспечивая ее потребителю в необходимом количестве, поддерживая необходимое давление в системе и действуя как его регулятор.

Устройство представляет собой совокупность компонентов (ресивер, аккумулятор, реле и др.), Конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле бесперебойной работы насосной станции, то эти функции выполняет реле давления.

Обычно реле выполнено в виде небольшого блока с пружинами для регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

Снизу металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для крепления к переходнику насосного оборудования.

На верхней стороне устройства, помимо пружин, находится контактная группа и клеммная колодка (для подключения к сети, помпе и заземлению).

Заключается в том, что под действием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя петлями.

В зависимости от положения контакты замыкаются и размыкаются, а насос включается и выключается. Пружина большого контроллера устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При понижении давления платформа опускается под действием пружины, замыкая контакты, что приводит к автоматическому включению насоса.

Действие пружины маленького регулятора также напрямую зависит от давления воды, но она расположена на большем расстоянии от петли, поэтому порядок ее срабатывания активируется не сразу, а только при подъеме платформы до определенная высота.

Функционирование электрического компонента зависит от петли с небольшой пружиной. В конструкции все настроено так, что петля и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается над шарниром, то контакты опускаются, а когда она опускается, контакты защелкиваются в верхнем положении.

Плоскость петли расположена над основанием маленькой регулировочной пружины, что позволяет поднять платформу на это значение, не размыкая контакты.

И при его достижении контакты размыкаются под действием пружин, обеспечивая включение помпы и подачу воды в бак.

Таков принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а маленький — за его разницу в включении и выключении насоса.

Первую регулировку давления реле провести при сборке и подключении к насосной станции.

Важно! Дальнейшее удобство эксплуатации всей сантехнической системы конкретного объекта во многом зависит от правильности ее выполнения.

Изначально необходимо проверить уровень давления, которое образовалось в резервуаре в процессе изготовления насосной станции. Обычно это 1,5 атмосферы для включения и 2,5 атмосферы для выключения насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети с помощью обычного механического манометра.Для этого откройте золотник в баке, прикрепите к нему прибор и измерьте показатели.

В этом случае реле давления насосной станции срабатывает, когда потребителя не устраивает наладка оборудования, произведенная при его сборке.

Процедуру можно провести своими руками, для чего понадобится отвертка и гаечный ключ, чтобы снять крышку прибора и ослабить (затянуть) гайки регулятора. Реле не должно быть под напряжением.

Его крышка снимается, после чего ее можно регулировать в зависимости от преследуемой цели — увеличения, уменьшения давления или регулировки диапазона срабатывания.

Повышение или понижение давления осуществляется путем откручивания или затягивания гаек большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает работать. После закрытия клапана индикатор давления проверяется в момент, когда насос перестает работать. Если показатели не устраивают, то вся процедура повторяется. Визуально увидеть настройку можно на тематическом видео в Интернете.
Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления снижение или повышение верхнего давления осуществляется с помощью второго (малого) регулятора. Затягивая его гайку по часовой стрелке, верхнее давление увеличится, а нижний индикатор останется на прежнем уровне. При ослаблении гайки разница между обоими показателями увеличится или уменьшится. После настройки проводится проверка и при необходимости процедура повторяется.

Интересно! При одновременном нарушении показателей давления и принципа изменения диапазона прибора то сначала производится регулировка большим регулятором, а затем маленьким, не забывая о постоянном контроле манометром.

Важные моменты в процессе настройки

Установка верхнего давления не должна превышать 80% своего максимального значения, что предусмотрено характеристиками реле.Если уровень давления неудовлетворительный, то лучше всего приобрести устройство, имеющее более высокие характеристики.
Перед повышением давления для включения насоса также необходимо проверить его характеристики на предмет того, может ли он выработать такие показатели. В этом случае насос не сможет его создать и будет работать непрерывно, потому что реле просто не сможет его выключить.
Полностью затягивать гайки не нужно, иначе прибор просто перестанет работать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа этого элемента насосной станции также зависит от давления воздуха, но его регулировка с помощью реле не осуществляется. Он по-прежнему будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар без воздуха будет полностью заполнен водой, мгновенно повысится верхний уровень давления, что остановит насос.

Пониженное давление способствует значительному растяжению мембраны, а с увеличенным резервуаром ресивер не будет достаточно заполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, бесперебойной подачи воды и длительного срока службы мембраны ресивера показатель давления должен быть примерно на 10% ниже нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не растянется. Насосная станция тихо работает в автоматическом режиме и отключается с интервалом, указанным в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести описанные выше процедуры вполне реально для каждого пользователя насосного оборудования.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблются от 1,3-1,9 бара при включении и 2,6-3,1 бара при выключении.

Но по многим причинам часто бывает необходимо перенастроить реле давления. Ниже мы разберем все основные моменты, после чего вы узнаете, как настроить реле давления воды, почему не работает, не выключается и т. Д.

1 Как устроено реле помпы и как его настроить?

Перед тем, как настраивать реле давления, стоит разобраться в его конструктивных особенностях и принципе действия.

Реле уровня жидкости — это устройство на металлической основе, в нижней части которого находится мембранная крышка со специальными креплениями, которые можно быстро снять. Сверху реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой.Последний крепится к одному из регуляторов. Вся эта конструкция быстросъемная — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают реле разные по форме, размерам, расположению рабочих элементов, небольшие отличия в конструктивных особенностях деталей. Часто эти устройства дополняют предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу давления жидкости, поступающей из насоса — мембрана перемещает поршень, активируя контакты, расположенные на основании железа с помощью двух шарниров.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение / выключение оборудования. Второй регулятор одновременно стабилизирует давление поршня.

Электрик устройства (отвечающий за включение / выключение помпы) слушает пружину шарнира. Как только реле давления PM (или реле давления RDM5) поднимается над шарниром, регуляторы выключаются.

Итак, один регулятор (большой) включает в себя насосное оборудование, а второй, меньший, отвечает за отключение из-за перепада давления в устройстве.

1.2 Как настроить себя?

Если по каким-либо причинам первоначальная настройка реле давления вас не устраивает, то пора соединить руки с опытом, и настроить реле уровня воды своими руками. Настройка реле насосной станции своими руками — довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Отключить прибор.
Снимите панель устройства.
Установите необходимое давление.
Собрать отрегулированную машину.

Помните! Под крышкой есть два регулятора — большой и маленький. Первый работает с давлением на активацию насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1,4 Повышение / понижение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе.Эта настройка реле давления гидроаккумулятора является самой быстрой и простой.

Внимание ! Релейную настройку насосной станции своими руками следует проводить строго при выключенном оборудовании. Перед запуском отключите систему!

Далее включаем настроенное устройство и смотрим на настройки манометра нижний предел давления. Также проверяем давление отключения. Если новые индикаторы реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не выключает насос, в насосе-гидроаккумуляторе произошла утечка, оборудование постоянно щелкает, не включает насос и т. Д.

Конечно, неисправный водяной насос проще выбросить, а на его место ставят новый. Но далеко не все могут позволить себе такие перетуты, поэтому давайте рассмотрим основные неисправности насосных систем и займемся их устранением.

2.1 Насос перестал работать: первое, что нужно сделать

Если водяной насос включен, но не подает «признаков жизни», проверьте напряжение в сети. Попробуйте отключить и снова подключить шнур питания. Это обычное дело, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Помпа включается впервые после покупки? Убедитесь, что соединения правильные.Ничего не вышло? Тогда причина может заключаться в поломке колеса или реле. Ваши действия следующие:

выключить питание устройства;
попробуйте провернуть вал двигателя вручную;
, если не крутится, проблема в пусковом конденсаторе;
Выходом из положения является его замена. Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

Воздух попал в корпус некоторых элементов.Проверить герметичность всех емкостей, выключить прибор и с помощью специального клапана (его нужно открутить) выпустить лишний воздух;
аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в точке водозабора и соответствие насосной установки рекомендациям в паспорте;
проблема может заключаться в поломке обратного клапана или засорении сопла эжектора. Очистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Реле давления могло выйти из строя.Обычно причина кроется в неправильно установленном давлении или низком давлении воды, из-за попадания воздуха в герметичные части устройства.

Непрерывная работа помпы может быть из-за засорения пятиугольника — из-за слишком жесткой воды. Выход — снятие и очистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал, а затем резко остановился, проблема может заключаться в перегреве двигателя. Необходимо отключить прибор от электросети, найти причину перегрева и устранить ее.Сразу понадобится опыт или помощь мастера.

Подключать все элементы насосной станции нужно очень аккуратно. Если возникнут проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что поток воды своими руками сделан правильно и ни разу не подведет, нужен немалый опыт, инструменты и «правильные» руки.

Пульсирующая водяная помпа Shurflo — Форум серых кочевников

Старший член

Статус: не в сети

Сообщений: 186

Дата: 18:03 2 июня 2013 г.

Пульсирующий водяной насос Shurflo

Привет всем

У меня есть два насоса Shurflo на 13 л / мин, установленные на фургоне.Один для фильтрованной воды, а другой — для других предметов, например, раковины, душа и т. Д. У одного из кранов с фильтром появилась привычка пульсировать нерегулярно во время использования.

Я заполнил баки, проверил, нет ли утечек / незакрепленных фитингов на стороне всасывания, и мне не удалось найти сетчатый фильтр, который может ограничивать поток. На напорной стороне насоса утечки отсутствуют. Фильтр был заменен (вроде как) 13 марта.

Есть ли у кого-нибудь предложения, которые могут помочь в решении проблемы

Ура

__________________

Гуру

Статус: не в сети

Сообщений: 1385

Дата: 22:00 2 июня 2013 г.

В подающей трубе между насосом и кранами должен быть аккумулятор, это остановит пульсацию насоса.

__________________

Д.Л. Бишоп

Гуру

Статус: не в сети

Сообщений: 2339

Дата: 04:24 3 июня 2013 г.

Старший член

Статус: не в сети

Сообщений: 418

Дата: 04:39 3 июня 2013 г.

Hi Two Strays

Получил ТОЧНО ту же проблему, проверил все электрические детали, заменил фильтр и проверил прокладку труб на случай, если из-за перегиба он будет пульсировать.

После множества дневных работ я пришел к такому же выводу, что в системе есть захваченный воздух или что он засасывается между насосом и краном, но до сих пор не залез под фургон для расследования.

Буду держать вас в курсе, если вы не найдете его раньше меня

__________________

Mark & Linda

Человек, который задает вопрос, на пять минут дурак, но не задает вопросов, а ты дурак на всю жизнь !!

Старший член

Статус: не в сети

Сообщений: 418

Дата: 16:01 3 июня 2013 г.

G’Day Again

Хорошо, сегодня утром я решил, что сегодня был день, я найду проблему, которая была там с первого дня !!

Насос имеет два электрических соединения на 12 В, примыкающих к тому месту, где находится труба подачи воды «IN».

Хотя я ранее проверил, есть ли у меня достаточное и постоянное напряжение питания 12 вольт, я не стал «покачивать» провод »

Итак, министр финансов включил и выключил кран, пока я« шевелился »

Оказывается, что соединение клеммной колодки ВНУТРИ корпуса насоса должно быть ослаблено на его креплении, а пульсирующая вода «замыкает и размыкает» хороший контакт. Итак, немного отрегулировав кабели (выпрямив провод вверх) и стяжки, чтобы удерживать их на месте, проблема устранена.

Всего 10 минут ………… Beer O’clock !!

Надеюсь, это может вам помочь. Если вы не уверены, о каких проводах я говорю, я выложу картинку.

— отредактировал Марк, понедельник, 3 июня 2013 г., 16:02:54

__________________

Mark & Linda

Человек, который задает вопрос, на пять минут дурак, но не задает вопросов, а ты дурак на всю жизнь !!

Гуру

Статус: не в сети

Сообщений: 4207

Дата: 02:45 4 июня 2013 г.

Также ознакомьтесь с советами по защите водяного насоса.

JC.

__________________

Будьте собой; нет тела лучше квалифицированного! «Я пришел в этот мир ни с чем, у меня все еще есть большая часть»

Гуру

Статус: не в сети

Сообщений: 2206

Дата: 11:09 4 июня 2013 г.

Отметьте исх. Ваш пост от 3 июня.

У нас была точно такая же проблема с душевым насосом ,,, неплотные соединения внутри крышки. В конце концов я вытащил насос на части и зафиксировал, как мог, и приклеил штифты к насосу, если я помню, но это длилось недолго.

Пару лет назад заменил гидроблок от нашего запасного насоса и использовал старый для перекачки воды из баков в фургон.

Также 13 л / мин может быть немного большим для питьевой воды, поэтому, если вам придется заменить в будущем, 6 л / мин может лучше подойти для применения.

Запасные части насоса Shurflow доступны ,,, см. Ниже, но эти цены кажутся мне немного завышенными, однако сборка переключателя стоит всего 21,44 доллара.

http://www.pumpagents.com/ShurfloPumps.html

http://www.pumpagents.com/partpages/ShurfloPumps/2088-343-135.html

— Отредактировано Baz421 во вторник, 4-го от июня 2013 г., 11:11:06

__________________

Почему так? Профессор Джулиус Самнер Миллер, оказавший огромное влияние на мою жизнь, в 60-х годах объяснял нам науку по телевидению.

Гуру

Статус: не в сети

Сообщений: 507

Дата: 14:08 4 июня 2013 г.

DeBe писал:
В подающей трубе между насосом и кранами должен быть аккумулятор, это останавливает пульсацию насоса.

Hi DeBe,

У меня проблема с быстрым включением и выключением насоса, когда мне нужен только низкий поток (это не может быть хорошо для насоса или механизма переключения). На данный момент решение состоит в том, чтобы открыть кран еще раз, на что тратится вода. Я думал, что аккумулятор решит эту проблему. Есть ли в наличии гидроаккумулятор для помпы шурфло, или уже отечественный адаптировали?

Ура, Пит

__________________

Мастер (озорства)

Статус: не в сети

Сообщений: 10942

Дата: 15:39 4 июня 2013 г.

Воздух в систему, подержите руку под краном и откройте кран, когда давление нарастает, отпустите кран, вам может потребоваться сделать это пару раз, и если вы принимаете душ, вам нужно будет это сделать ко всем кранам, ближайшим к насосу первым.

__________________

Гуру

Статус: не в сети

Сообщений: 1385

Дата: 17:54 4 июня 2013 г.

Привет, Пит.этот продается на Ebay в Брисбене по цене от 70 долларов. Они останавливают быстрый цикл насоса при медленном открытии крана. Быстрое переключение может привести к сгоранию мотора насоса.

__________________

Д.Л. Бишоп

Гуру

Статус: не в сети

Сообщений: 4207

Дата: 23:10 4 июня 2013 г.

wasn_me писал:
DeBe писал:
В подающей трубе между насосом и кранами должен быть аккумулятор, это останавливает пульсацию насоса.
Hi DeBe,
У меня проблема с быстрым включением и выключением насоса, когда мне нужен только низкий поток (это не может быть хорошо для насоса или механизма переключения). На данный момент решение состоит в том, чтобы открыть кран еще раз, на что тратится вода. Я думал, что аккумулятор решит эту проблему. Есть ли в наличии гидроаккумулятор для помпы шурфло, или уже отечественный адаптировали?
Cheers Pete

Когда вы используете низкий поток из крана, насос будет включаться и выключаться, так как потока воды недостаточно для того, чтобы насос мог работать постоянно.

Это причина, по которой я разместил совет по установке реле между микропереключателем и двигателем насоса, это снимает силовую нагрузку с микровыключателя и исключает выгорание переключателя.

JC.

__________________

Гуру

Статус: не в сети

Сообщений: 507

Дата: 14:46 5 июня 2013 г.

Спасибо за информацию DeBe & JC.Это будет мой следующий проект (с аккумулятором и реле) до того, как у меня возникнут проблемы.

Ура, Пит

__________________

Гуру

Статус: не в сети

Сообщений: 3683

Дата: 20:51 5 июня 2013 г.

У нас есть насос на резервуаре для воды в нашем доме.Когда мы его включаем, происходит то же самое, что упоминалось в justcruisin1. Он пульсирует, потому что тяга через краны недостаточно сильна. Водопроводчик сказал нам, что это могло быть из-за диаметра труб. Все, что нам нужно сделать, это открыть еще один кран, и это увеличивает потребность в воде и позволяет ей правильно течь по трубам.

Затем мы можем отключить второй кран. __________________

Старший член

Статус: не в сети

Сообщений: 418

Дата: 03:00 6 июня 2013 г.

Baz421 написал:
Отметьте ссылку на свой пост от 3 июня.
У нас была точно такая же проблема с душевым насосом ,,, неплотные соединения внутри крышки. В конце концов я вытащил насос на части и зафиксировал, как мог, и приклеил штифты к насосу, если я помню, но это длилось недолго.
Пару лет назад заменил гидроблок от нашего запасного насоса и использовал старый для перекачки воды из баков в фургон.
Также 13 л / мин может быть немного большим для питьевой воды, поэтому, если вам придется заменить в будущем, 6 л / мин может лучше подойти для применения.
Запасные части насоса Shurflow доступны ,,, см. Ниже, но эти цены кажутся мне немного завышенными, однако сборка переключателя стоит всего 21,44 доллара.
http://www.pumpagents.com/ShurfloPumps.html
http://www.pumpagents.com/partpages/ShurfloPumps/2088-343-135.html
— Отредактировано Baz421 во вторник, 4-го от июня 2013 г., 11:11:06

Привет, Baz421

Спасибо за предупреждение относительно L / pm насосов, я не думал об этом, если честно.Я посмотрю, как долго продлится ремонт, и если это не удастся, я найду меньший, как вы предлагаете. Приветствую пока.

Марка

__________________

Mark & Linda

Человек, который задает вопрос, на пять минут дурак, но не задает вопросов, а ты дурак на всю жизнь !!

Старший член

Статус: не в сети

Сообщений: 186

Дата: 03:28 13 июня 2013 г.

Привет, Марк и другие,

Спасибо за ответы.Извините, я не ответил раньше, я был вне поля зрения в течение двух недель.

Четыре дня назад в Carnarvan Gourge он (насос) работал без сбоев. Этим утром все было до своих старых уловок.

У меня нет утечек в трубопроводах ни на стороне всасывания, ни на стороне нагнетания насоса.

Электрические провода на насосе надежно подключены, и я подаю на насос 12,9 вольт. Штурман открыл кран, пока я проверял проводку при работающем насосе, но безрезультатно.

Выключите воду из бака, и насос работает нормально.

Сапун на бачке свободен. Я подумал, что это могло быть заблокировано созданием вакуума.

Консультации с другими GN не привели к решению.

Как и вы, я буду продолжать. Меня это не победит. К сожалению, волосы истончаются из-за царапин на голове.

Happy Caravanning

Брайан

__________________

Гуру

Статус: не в сети

Сообщений: 2206

Дата: 04:10 16 июня 2013 г.

Два Бродяги написали:
Привет, Марк и другие,
Спасибо за ответы.Извините, я не ответил раньше, я был вне поля зрения в течение двух недель.
Четыре дня назад в Carnarvan Gourge он (насос) работал без сбоев. Этим утром все было до своих старых уловок.
У меня нет утечек в трубопроводах ни на стороне всасывания, ни на стороне нагнетания насоса.
Электрические провода на насосе надежно подключены, и я подаю на насос 12,9 вольт. Штурман открыл кран, пока я проверял проводку при работающем насосе, но безрезультатно.
Выключите воду из бака, и насос работает нормально.
Сапун на бачке свободен. Я подумал, что это могло быть заблокировано созданием вакуума.
Консультации с другими GN не привели к решению.
Как и вы, я буду продолжать. Меня это не победит. К сожалению, волосы истончаются из-за царапин на голове.
Happy Caravanning
Brian
Brian Этот насос включается / выключается из-за давления воды НА ВЫПУСКНОЙ ЛИНИИ, А НЕ НА ВПУСКНОЙ ЛИНИИ.
Наиболее вероятная проблема — реле давления — см. Мой пост от 4 июня со ссылками на веб-страницы.
Насос запускается, когда вы открываете кран и давление в линии падает. Насос остановится только тогда, когда вы закроете кран И ДАВЛЕНИЕ НА ВЫПУСКНОЙ ЛИНИИ достигнет ЗАДАННОГО ЗНАЧЕНИЯ.
Реле давления управляет этим НИЧЕГО ДРУГОЕ. Реле давления регулируемое.
Если обратный клапан на насосе протекает, насос может включаться и выключаться — давление падает, а затем быстро повышается.
Удачи в решении проблемы ,,,, которая у нас есть.

__________________

Гуру

Статус: не в сети

Сообщений: 2206

Дата: 04:19 16 июня 2013 г.

с сайта shurflow

Вопрос: Моя помпа постоянно включается и выключается.

Ответ: Насос выключается, поскольку было достигнуто давление отключения 45 фунтов на квадратный дюйм. Если он отключается при полностью открытом кране или душе, значит, в водопроводе наблюдается чрезмерное сопротивление (ограничение потока).

Вопрос: Есть ли способы уменьшить цикличность системы?

Ответ: 1. Очистите или снимите водосберегающие насадки со смесителей и насадок для душа. 2. Удалите как можно больше колен и тройников на выходе из насоса и замените одобренным гибким шлангом (комплект глушителя SHURflo № 94-591-01).Ищите ограничительные клапаны. 3. Увеличьте настройку давления отключения насоса, повернув регулировочный винт на переключателе по часовой стрелке на 1/2 оборота. Примечание. Мы рекомендуем делать это квалифицированным специалистом по обслуживанию. 4. Установите аккумуляторный бак SHURflo, чтобы уменьшить количество циклов, поддерживать постоянный поток воды и выравнивать колебания температуры.

Вопрос: Насос работает, когда нет потребности в воде. Как я могу это исправить?

Ответ: 1. Удалите весь воздух из системы и проверьте, нет ли утечек в ваших кранах или линиях.Если утечек нет, возможно, в обратном клапане / переключателе или клапанном узле есть мусор. 2. Уберите мусор или замените обратный клапан или клапанные узлы.

Ура Баз

__________________

Старший член

Статус: не в сети

Сообщений: 186

Дата: 04:05 17 июня 2013 г.

Привет, Baz421,

Со времени моего последнего поста у меня не было никаких проблем с утра прошлой пятницы. Течение стабильное и хорошее давление.

Это должно быть почесавшаяся голова.

Закон Мерфи, я полагаю.

Надеюсь, все идет хорошо.

Happy Caravanning

Брайан

__________________

Старший член

Статус: не в сети

Сообщений: 418

Дата: 06:51 20 июня 2013 г.

Точно так же прошло уже 2 недели и все хорошо, лучше никогда не было.

Марка

__________________

Mark & Linda

Человек, который задает вопрос, на пять минут дурак, но не задает вопросов, а ты дурак на всю жизнь !!

Старший член

Статус: не в сети

Сообщений: 418

Дата: 0:08 4 июля 2013 г.

Это хорошие новости, спасибо, что поделились с нами решением.
Моя тоже была хороша с тех пор, как я повозился со связями, неплохо, что один пост привел к двум уверениям, а !!
С уважением

Марк

— Отредактировал Марк в четверг, 4 июля 2013 г., 12:08:51

__________________

Mark & Linda

Человек, который задает вопрос, на пять минут дурак, но не задает вопросов, а ты дурак на всю жизнь !!

Старший член

Статус: не в сети

Сообщений: 186

Дата: 04:52 4 июля 2013 г.

Привет всем

Обновите информацию о проблемах с насосом

Когда мы приехали в Таунсвилл, я немного починил водопровод. Фактически я заменил большую часть трубопроводов от баков к насосам. Я сократил часть трубопроводов и заменил зажимы на зажимах ленточными зажимами. У меня больше нет проблем. Насосы работали без сбоев последние две недели.

Возможно, проблема была в надавливании на зажимы, из-за которого воздух мог всасываться через стыки при всасывании воды из резервуаров.

Спасибо всем за ваш вклад и советы.

Брайан

__________________

Запрос водяного насоса SO40

Сообщение touchngo

19 ноября 2016 г. 6:30:51 GMT Привет, у

Onyx есть насос Jabsco 3 GPM 50 PSI (31952-3000), но он довольно шумный (у нас нет аккумулятора).Недавно мы были на борту другого SO, 45.2, где вообще не слышно было водяного насоса. Это заставило адмирала задуматься, и мы должным образом протестировали их запасной насос на нашей лодке, временно установленный под навигационным столом, который, казалось, был тише за счет небольшого давления.

Адмирал постановил, что я должен посоветоваться с другими владельцами SO40 и выяснить, что вы все используете и думаете ли вы, что ваш водяной насос работает бесшумно и стоит ли его заменить.

В настоящее время мы зимуем на Крите, и здесь у нас очень ограниченная коллекция насосов в Chandler’s, поэтому мы надеемся получить здесь консенсус, что мы можем заказать и доставить (продавцы сделают заказ достаточно легко, но вы готовы купить на этом этапе).

Заранее большое спасибо.

Ура, PT

Сообщение sailbleu

20 ноя, 2016 14:47:06 GMT Мне нравится слышать запуск насосов, чтобы я знал, что происходит в лодке.Этот насос особенно важен. У меня есть блок Flojet, и он не слишком громкий, но я его слышу.

Если вы установите гидроаккумулятор, он будет работать не так часто, что хорошо для реле давления.

Я согласен с этим, хотя довольно сложно услышать, как работает мой насос — особенно когда всасывание падает, — поскольку он находится в том же месте, откуда Хоппи показывал свои фотографии.
И из-за этого я подключил 12-вольтный мигающий красный светодиод параллельно насосу (после реле давления !!), который будет визуально указывать на одной из моих панелей, что насос работает.Надо сказать, что это пригодилось более чем в одном случае. Воздух на всасывании, пустой резервуар и т. Д.
Однако потребовалось небольшое реле (с отдельным источником питания 12 В для светодиода) из-за падения напряжения при работе насоса. светодиод просто не загорался.

Аккумулятор действительно необходим. Насосы
Flojet отличные, также имеют отличное соотношение цена / качество.

С уважением

Дилемма насоса 12 В — Принадлежности и оборудование

Предотвращение коротких циклов . .. или Как быстро отключить 12-вольтный насос.

Если вы поймете, как работает 12-вольтный насос, вы поймете, как короткая езда на велосипеде может быстро убить его способность выплатить ипотечный кредит. Что такое короткая езда на велосипеде? Чтобы объяснить, нам придется объяснить, как работают насосы с напряжением 12 В.

Потребляемый насос на 12 В — это насос постоянного давления. Другими словами, он пытается подавать жидкость с постоянным заданным давлением и потоком. Это достигается с помощью реле давления. Когда реле давления обнаруживает падение давления в камере с жидкостью, когда жидкость выходит из выхода насоса в распылительный шланг, переключатель размыкается и отправляет сигнал на реле, которое размыкает 12-вольтное соединение от батареи и поворачивает двигатель насоса включен.Реле давления всегда пытается поддерживать установленное давление, на которое оно настроено. Закройте клапан распылительного шланга, и давление в камере с жидкостью снова повысится, а контакт реле давления замкнется и выключит насос. Вот почему есть небольшая задержка между выключением распылительного клапана и выключением насоса.

Вот и кроется основное слабое место с насосами на 12 вольт. Допустим, вы находитесь на крыше, и у вас есть участок, который нужно обработать краской, рядом с кучей деревянной отделки. Вы не хотите, чтобы смесь попала на триммер, и ваша широко открытая форсунка 040 не сделает этого.Таким образом, вы либо вставляете меньшую форсунку 010, либо поворачиваете шаровой клапан вниз, чтобы ограничить поток, чтобы избежать повторной отделки сайдинга. Что происходит с помпой? Вернувшись на землю, реле давления видит падение давления и включается. Но так как поток теперь ограничен и, следовательно, очень низкий, давление в насосной камере восстанавливается очень быстро… и реле давления выключается. Затем он снова падает, поскольку на другом конце вытекает жидкость, и переключатель снова включается. Потом Off. На.Выключенный. Быстро. Насос будет буквально быстро включаться и выключаться.

Это известно как короткое замыкание и, вероятно, наиболее эффективный способ отключить 12-вольтный насос. Что ж, в большинстве случаев это убивает ваше реле, поскольку оно быстро включается и выключается… буквально свариваясь от скачков напряжения. Но он также может убить насос из-за быстрого скачка напряжения включения и нагрева двигателя. Без какого-либо потока прохладной жидкости, по крайней мере, чтобы дать ему хоть какой-то шанс, до свидания, насос. Вот почему электрические насосы имеют очень ограниченный диапазон расходов, особенно в отношении того, насколько маленький поток они могут подавать. Это число обычно на одну ступень ниже производительности насоса.Итак, если у вас есть насос на 7 галлонов в минуту (который на самом деле снижен на 4 галлона в минуту), вы обычно должны использовать форсунку на 4 галлона в минуту… или 040. Вот что такое комплекты насадок для чистки крыш Fatboy 4 banger. Вы можете снизить скорость до до 3 галлонов в минуту или до 030 на ограниченный период времени. 2 галлона в минуту вы в опасной зоне.

Теперь настало время указать на то, что сократить цикл работы пневматического диафрагменного насоса буквально невозможно. Неважно, хотите ли вы нанести на него сверхмелкозернистую распылительную насадку, насосу AODD все равно.

Автоматическое позиционирование — обзор

2.7 Релейная логика и лестничные диаграммы

Реле могут использоваться для реализации управляющих последовательностей с использованием логической логики. Логическая логика — это способ принятия решений с использованием двухпозиционных переключателей или состояний. Переключатель может быть открыт или закрыт, также обозначен как «Вкл.» Или «Выкл.», 1 или 0. Так работают цифровые компьютеры; Фактически, название digital происходит от дискретных состояний включения / выключения. Первый цифровой компьютер был построен из огромной массы электромагнитных реле, которые теперь уже давно заменены полупроводниковыми устройствами.

Логическая или релейная логика может использоваться в простых управляющих последовательностях. Например, предположим, что мы хотим включить контрольную лампу, если был включен вентилятор A или вентилятор B. Чтобы определить состояние вентилятора, мы могли бы установить на нем реле перепада давления. Контакт будет разомкнутым, если давление вентилятора низкое, и замкнутым, если давление вентилятора высокое. Чтобы свет загорелся, если был включен один из вентиляторов (если один из контактов реле давления был замкнут), мы подключим два контакта параллельно (, рис. 2-28, , линия 1).Если мы хотим включить свет, только если оба вентилятора A и B были включены, контакты должны быть подключены последовательно (, рис. 2-28, , строка 2).

Рисунок 2-28. Простая логика реле

Используя логическую запись, если включение света было помечено как событие C, тогда эти две последовательности могут быть записаны:

Если (A или B), то C (параллельная проводка — линия 1)

Если (A и B), то C (последовательная проводка — линия 2)

Предположим, мы хотим, чтобы свет включался, когда был включен один из вентиляторов, но не, если оба были включены вместе. Вместо двухпозиционных контактов, использованных выше, мы могли бы использовать однополюсные двухпозиционные контакты (SPDT) (раздел 2.4). Рисунок 2-29. показывает, как можно использовать двусторонние контакты для включения света, если включен один из вентиляторов, но не оба. Это будет представлено в логическом формате как:

Рисунок 2-29. Релейная логика с двойным контактом

Если (A или B), а НЕ (A и B), то C

Хотя контакты состояния вентилятора в предыдущем примере взяты из реле измерения тока, такая же конфигурация с двойным переключением также типичен практически для любого реле или переключающего устройства, такого как большинство двухпозиционных термостатов и реле перепада давления.

Применение, аналогичное предыдущему примеру с использованием переключателей вместо контактов, представляет собой трехстороннее устройство переключения, обычное в домашних хозяйствах, где свет должен переключаться из любого из двух мест. Мы хотели бы, чтобы свет менял состояние (включался или выключался) при переключении любого переключателя. Если бы однопозиционные переключатели использовались параллельно (например, , рис. 2-28, , линия 1), то любой переключатель мог бы включить свет, но оба должны были бы быть выключены, чтобы свет погас. Если бы переключатели были подключены последовательно (например, , рис. 2-28, , линия 2), любой из переключателей мог бы выключить свет, но оба должны были бы быть включены, чтобы свет загорелся.Решение показано на Рис. 2-30 с использованием однополюсных двухпозиционных переключателей.

Рисунок 2-30. Трехходовой выключатель света

Лестничные диаграммы — это тип схемы подключения, используемый для передачи логики управления, такой как логика реле, и, как правило, для демонстрации того, как устройства должны быть физически подключены в полевых условиях. Рисунки 2-28–2-30 представляют собой примеры элементарных лестничных диаграмм. Название происходит от сходства диаграммы с лестницей. «Ступеньки» лестницы — это провода, соединяющие управляющие контакты (например, контакты реле, термостаты, переключатели и т. Д.).) к нагрузкам (реле, катушки стартера и т. д.) через потенциал управляющего напряжения, представленный двумя вертикальными линиями слева и справа.

На рис. 2-31 показаны многие символы, используемые в лестничных диаграммах для представления обычно используемых устройств HVAC. Многие из этих устройств уже представлены. Одна группа, которая не была введена, — это реле с выдержкой времени. Часто оборудование должно работать последовательно или с задержкой перед тем, как что-то предпринять. Рассмотрим, например, простую вентиляционную установку с нормально закрытой заслонкой наружного воздуха.При запуске мы можем захотеть открыть заслонку перед запуском вентилятора. Этого можно добиться с помощью нормально разомкнутого реле времени на закрытие, запитывающего пускатель вентилятора. Когда система включается, заслонка открывается, в то время как таймер на реле вентилятора работает, а затем закрывается, запитывая вентилятор.

Рисунок 2-31. Символы для электрических логических устройств

Лестничные диаграммы могут содержать «ошибки», непреднамеренные ошибки, вызывающие неожиданный результат. Чаще всего эти ошибки вызваны непреднамеренной обратной связью по напряжению.Очень простой пример показан на рис. 2-32 . Мы хотели бы запустить два нагревательных фанкойла с контакта таймера (TC) при условии, что температура в пространстве, которое они обслуживают, ниже 70 ° F, как показано двумя показанными термостатами. Мы также хотели бы запустить фанкойл 1, если температура в помещении упала ниже уставки ночного нижнего предельного термостата (55 ° F), поэтому мы добавляем параллельное соединение к реле, которое запускает фанкойл 1. Ошибка в этой конструкции. заключается в том, что когда замыкается ночной термостат нижнего предела, контакты других термостатов в помещении также будут замкнуты, потому что их уставки еще выше.Это позволит подавать напряжение обратно через пространственные термостаты, так что если пространство, обслуживаемое фанкойлом 2, будет ниже 70 ° F, фанкойл 2 также запустится. Это не было нашим намерением.

Рисунок 2-32. Ошибка обратной связи по напряжению

Чтобы избежать этой проблемы, можно добавить другое реле, как показано на рис. 2-33, , . Как показывает этот пример, необходимо соблюдать осторожность, чтобы избежать обратной связи при наличии нескольких параллельных путей для переключения устройства.

Рисунок 2-33. Корректировка обратной связи по напряжению

Рисунок 2-34 — несколько более сложный пример лестничной диаграммы.На более сложных диаграммах, таких как эта, строки обычно нумеруются для справки. Когда в данной строке используется контакт реле, следует указать номер строки, на которой находится катушка реле (цифры справа от , рис. 2-34, в скобках), чтобы читателю было легче следить за логика.

Рисунок 2-34. Лестничная диаграмма

Пример, показанный на рис. 2-34 , представляет собой простую систему, состоящую из фанкойла, вторичного насоса горячей воды и вытяжного вентилятора туалета, обслуживающих одно пространство.На этой диаграмме представлена следующая логика управления:

Вентилятор и насос можно запускать и останавливать вручную или автоматически с помощью переключателей ручного выключения и автоматического выключения. В автоматическом режиме вентилятор запускается по таймеру или по нижнему пределу ночного термостата (установлен на 55 ° F с разницей в 3 ° F). При срабатывании детектора дыма заморозки или нагнетания вентилятор остановится как в ручном, так и в автоматическом режиме. В автоматическом режиме насос должен запускаться всякий раз, когда вентилятор включен, на что указывает вспомогательный контакт на пускателе вентилятора, а температура наружного воздуха ниже 65 ° F.Когда насос включен, пневматический термостат, управляющий регулирующим клапаном горячей воды (не показан, потому что это не электрические устройства), должен включаться через электропневматический (EP) клапан. Вытяжной вентилятор унитаза на 120 В должен запускаться по таймеру после первого открытия выпускной заслонки (с питанием от двухпозиционного привода на 120 В) и после 30 секунд полного открытия заслонки.

Нагрузка находится под напряжением, когда все контакты, соединяющие устройство с левым проводом питания и правым проводом, замыкаются. Например, глядя на , рис. 2-34, , строки 3 и 4, и предполагая, что переключатель HOA находится в автоматическом положении, для подачи питания на катушку стартера для фанкойла (M1) нам сначала нужно замкнуть либо контакт R1-1 (один из контактов реле R1) или контакт ночного термостата нижнего предела (который замыкается при падении температуры ниже заданного значения, 55 ° F в данном примере). Это будет передавать управляющее напряжение через автоматический вывод переключателя H-O-A и на два предохранительных контакта, детектор дыма и датчик замораживания.Эти контакты нормально замкнуты; это означает, что они откроются в случае нарушения безопасности (например, при обнаружении дыма или при обнаружении отрицательных температур на входе змеевика). Если эти меры безопасности соблюдены, управляющее напряжение передается на катушку стартера. Цепь замкнута, если все контакты перегрузки удовлетворены, запитывая катушку, которая запускает двигатель вентилятора. При этом вспомогательный контакт катушки замыкается. Этот контакт используется для запуска насоса горячей воды.

Хотя Рисунок 2-34 ясно передает желаемую логику управления, на самом деле это плохо построенная диаграмма. Например:

•: Схема подразумевает, что существует единый источник управляющего питания для всех показанных устройств. Хотя это возможно, это маловероятно. Пускатели двигателей, вероятно, имеют свои собственные управляющие трансформаторы, в то время как вытяжной вентилятор унитаза, вероятно, обслуживается собственной силовой цепью. Чтобы избежать этой путаницы, важно, чтобы лестничные диаграммы соответствовали фактическим используемым источникам питания.В этом примере чертеж должен быть разбит на несколько составных лестниц, по одной для каждого источника управляющего напряжения.
•: Физическое расположение устройств неясно. Схема подразумевает, что все устройства находятся на одной панели. На самом деле, часы и, возможно, EP-клапан находятся на панели управления; переключатели H-O-A, перегрузки и катушки стартера находятся в индивидуальных пускателях двигателей; а термостаты находятся в других удаленных местах. Этой проблемы часто удается избежать, маркируя устройства и номера клемм, чтобы показать их местоположение.

Хотя лестничная диаграмма является удобным средством передачи логики управления, она часто плохо отражает физическую структуру системы, как показывает этот пример. В большинстве случаев инженерам-проектировщикам HVAC никогда не потребуется разрабатывать лестничную диаграмму как часть описания системы управления. Записанные логические последовательности и схемы системы, наряду с деталями координации и спецификациями, обычно достаточны для удовлетворительной передачи проектного замысла и разделения ответственности подрядчикам, участвующим в торгах.Там, где возможна путаница в некоторых обязанностях по подключению, к планам следует добавить такую деталь, как показано на рис. 2-24 , , но лестничная диаграмма требуется редко.

Лестничные диаграммы, вероятно, чаще всего используются с установленными на заводе средствами управления, связанными с блочными кондиционерами и чиллерами. Однако даже в этом приложении они устаревают по мере перехода систем управления к цифровым элементам управления. При цифровом управлении (как мы узнаем в главах 10–12 главы 10, главе 11, главе 12) большая часть логики управления реализована в программном обеспечении, что устраняет необходимость во многих реле и контроллерах, используемых в электрических системах управления.
