Разводка отопления однотрубная: Однотрубная система отопления частного дома: схемы, разводки, типы циркуляций

Про особенности однотрубной и двутрубной проводки отопления

Современные квартиры могут быть оснащены двумя различными системами отопления: однотрубной и двухтрубной. Каждая из них имеет свои особенности.

Однотрубная система отопления

Представляет собой конструкцию из котла, к которому в виде кольца присоединена система труб и радиаторов. Функционально в такой системе происходит постепенная отдача тепла, после чего теплоноситель возвращается к котлу с более низкой температурой. Разводка труб выполнена под уклоном. Вода сначала подается наверх. Затем она проходит через радиаторы, спускается и идет к котлу, осуществив, таким образом, полный цикл циркуляции.

Преимущества:

• система отопления проводится независимо от планировки комнаты,
• охватывает весь периметр,
• имеет небольшую стоимость ввиду малой материалоемкости,
• простота монтажа и эксплуатации.

Недостатки системы:

• большой диаметр труб,
• проблема с регулированием тепла в каждом приборе.

Подающие трубопроводы находятся на чердаке или под полом верхнего этажа.

Однотрубная система отопления до сих пор часто используется именно ввиду своей экономичности.

Двухтрубная система отопления

При такой организации тепло с теплоносителем распределяется равномерно по всей зоне — параллельно соединенных радиаторов. Остывшая вода возвращается в обратный стояк. Достоинствами двухтрубной системы отопления являются: однородное распределение тепла, возможность точного регулирования температуры в каждом радиаторе.

Но за удобство придется платить, ведь расход труб на организацию данной системы отопления увеличится вдвое ввиду параллельного соединения радиаторов.

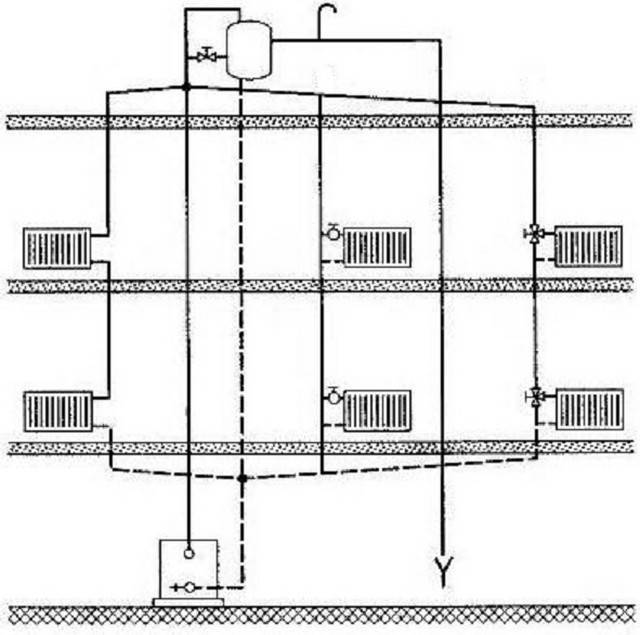

Двухтрубная система отопления может иметь верхнюю или нижнюю разводку.

Верхняя разводка

В этом случае монтаж магистральных трубопроводов происходит выше радиаторов отопления (например, на чердаке). Нагретая вода из котла поступает вверх, где распределяется на подающие стояки. А остывшая поступает в обратную магистраль, располагающуюся ниже уровня отопительного прибора.

Такая организация имеет ряд достоинств. Для удаления воздуха из системы устанавливается расширительный бак. Кроме того, давление в трубах больше, чем в системах с нижней разводкой, о которых пойдет речь далее.

Нижняя разводка

Магистральный провод, по которому нагретая вода поступает из котла, располагается ниже радиаторов отопления. Охлажденная — по обратным стоякам, расположенным так же как и подающие.

При этом излишки воздуха убираются специальными кранами на верхних этажах или посредством воздушной трубы, идущей от подающих стояков к расширительному баку.

Такая разводка позволяет экономить расходы на тепло (отсутствие труб на чердаке).

Что выбрать?

Возникает резонный вопрос, на какой системе отопления остановиться: однотрубной или двухтрубной? Взвесив все «за» и «против» можно сказать, что второй вариант самый верный.   И дело не столько в возможности регулирования каждого радиатора в отдельности, сколько в возможности нормального функционирования всей системы при нарушении работы одного из ее звеньев.

Поэтому, если финансовые возможности позволяют, лучше систему отопления устанавливать в ее двухтрубном варианте. Это отличное решение, которое в дальнейшем оправдает затраты на свою установку.

Если Вам требуется дополнительная консультация по оказываемым сантехническим услугам, напишите или позвоните нам:

+7 (499) 391-08-10

+7 (965) 143-33-44

Однотрубная система отопления многоэтажного дома

Невозможно помыслить быт человека в РФ без отопительного комплекса дома. Каждый россиянин знает, что источники тепла перманентно дорожают. Абсолютно в любом месте РФ необходимо зимой, иногда осенью и весной обогревать коттедж. Любой нормальный человек хочет получить информацию: как усовершенствовать систему дома. На интернет портале представлено много разных обогревательных систем квартиры, которые используют абсолютно уникальные приемы производства обогрева. Перечисленные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.

Однотрубная система отопления — это одна из классических и самых популярных систем, применяемых при выполнении монтажа с незапамятных времен.

Если говорить о том, какие системы отопления бывают, то существует несколько классических вариантов, разработанных уже многие десятки и даже сотни лет назад, зарекомендовавших себя как лидеров — это однотрубные, двухтрубные, горизонтальные, вертикальные и системы с попутным движением воды.

Одним из лидеров, применяемых еще с прошлого столетия, стали однотрубные системы отопления. Лидерами они стали из-за простоты и удобства монтажа, минимальных затрат на используемые материалы и за простоту в дальнейшей эксплуатации.

Применяют монтаж однотрубной системы отопления в зданиях различного назначения, таких как многоэтажные жилые дома, административные здания, здания общественного питания, кафе и рестораны, гостиницы и загородные дома. Для того чтобы система работала и не огорчала Вас постоянными поломками и неисправностями необходим грамотный, комплексный подход в решении задачи в целом, а без проекта отопления

здесь не обойтись.

В многоэтажных зданиях монтажные работы проводятся, как правило, из стального трубопровода, в загородных домах в зависимости от источника тепла возможно применение полимерных труб, таких как полипропилен, метало-пластик. Такие системы выглядят более эстетично, красиво и аккуратно в отличии от стального трубопровода.

В любых системах, в том числе и однотрубных системах отопления необходимо применять жесткие требования СНиП по прокладке трубопроводов, соблюдению уклонов. Правильная установка воздушных отводчиков или сборников воздуха, гарантированно спасет систему от скопления воздуха и образованию воздушных пробок. Скопившийся воздух в трубах и радиаторах образует воздушные пробки, которые закупоривают проход к отопительным приборам и снижает теплоотдачу отопительных приборов на 50-70%. а кроме этого приводит к шуму в трубах при движении теплоносителя.

Открытые участки трубопровода или участки труб, проложенные в подпольном пространстве, необходимо обязательно изолировать, во избежание замерзания и большой отдачи тепла в подпольное пространство. В случае невыполнения условий по изоляции трубопроводов теплоноситель, движущийся по трубам, значительное количество тепла будет отдавать в некуда. Значит, к радиаторам придет очень остывший теплоноситель, что снизит запланированную отдачу от радиатора.

Как видите, существует ряд необходимых требований СНиП, выполнение которых, при монтаже отопления и теплого водяного пола приведет к правильной сборке отопления, которое прослужит Вам долго верой и правдой.

Когда при обсуждении с заказчиком мы видим, что технические условия здания позволяют выполнить монтаж однотрубной системы отопления. то мы всегда советуем и рекомендуем ее заказчику. Это надежная система, проверенная в эксплуатации много лет.

Звоните, всегда готовы обсудить с заказчиком все вопросы и помочь в выборе и принятии правильного решения 8(495)787-17-43.

Дополнительно читать статьи :

Источник: http://rssrv.ru/odnotrubnaya-sistema-otopleniya—r

ГК «СВЭМ» внедряет систему отопления многоэтажного дома различного уровня сложности. По телефону +7 (495) 766-16-09 Вы можете задать вопросы, и договорится о встрече в нашем офисе со специалистом, который даст подробную консультацию, подготовит необходимые документы для заключения договора, а также сам договор.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Для получения коммерческого предложения, а также по вопросам заключения договора на комплекс работ связывайтесь с нашими специалистами по телефону +7 (495) 766-16-09 или присылайте запрос нам через форму обратной связи или на e-mail: [email protected] .

Источник: http://www.swem-company.ru/statyi/sistema-otopleniya-mnogoetazhnogo-doma/

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Принцип работы элеваторного узла

Схема подключения котла отопления.

Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.

В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ;
• разводной ключ;
• трубогиб;
• обжимные клещи.

Источник: http://1poteply.ru/otoplenie/sxema-otopleniya-mnogoetazhnogo-doma. html

От правильного планирования и выбора системы отопления зависит комфорт жильцов в многоквартирном доме. Сложность отопления в многоэтажном доме заключается в том, чтобы прогреть каждую квартиру в доме практически одинаково с минимальной разницей в температуре. Чтобы понять каким образом работают системы отопления многоэтажных домов, давайте рассмотрим это на примере стандартного девятиэтажного дома, с центральной системой отопления.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Источник: http://stroi-x.com/santexnika/otoplenie/208-sistemy-otopleniya-mnogojetazhnyx-domov.html

Смотрите также:

01 февраля 2022 года

Как монтируется однотрубная система отопления частного дома

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

• Однотрубной;
• Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

• Нижняя;
• Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам. При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

• Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
• Есть возможность выбрать направление потока теплоносителя;
• Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.

Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

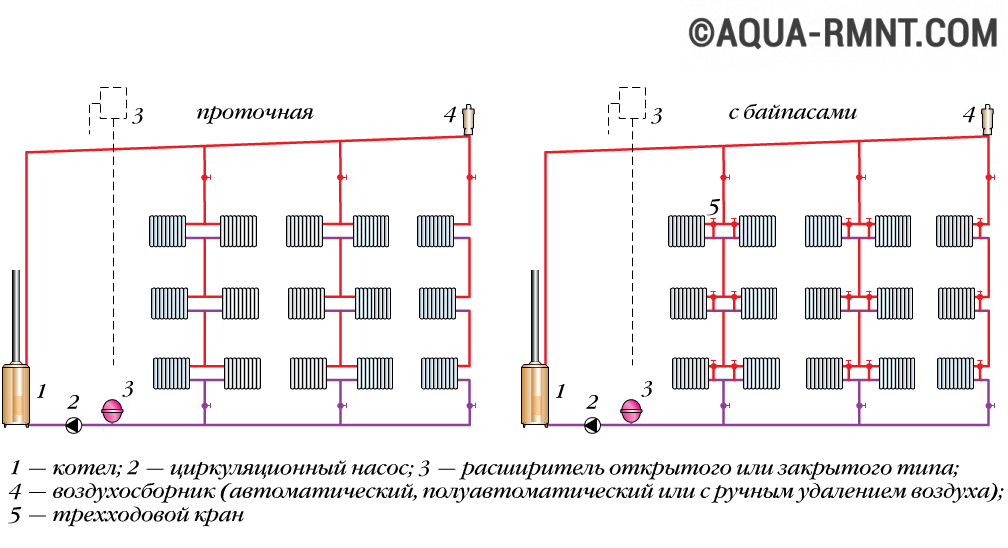

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков. Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

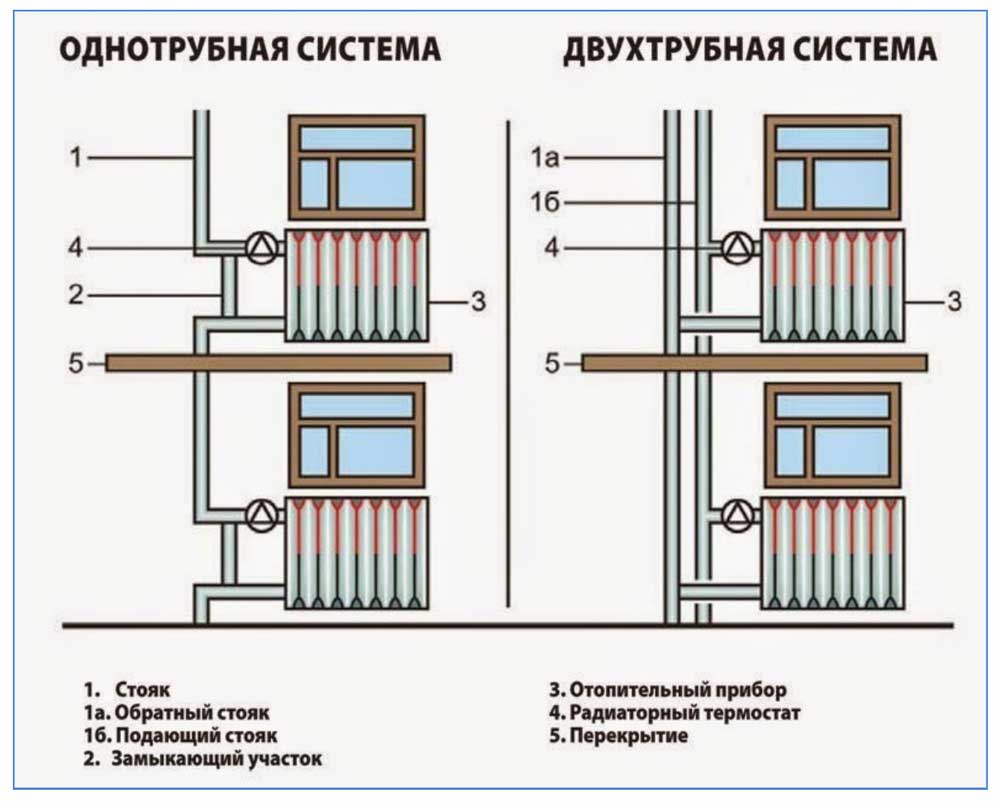

Особенности однотрубной и двухтрубной систем отопления в многоквартирных домах

Однотрубное отопление многоквартирных жилых домов

Устройство системы – это центральный элемент (котел), труба, к которой последовательно подключены радиаторы, установленные в помещениях, а также прямая труба, по которой возвращается прошедшая батареи вода. Возможна и обратная схема, когда вода сначала поднимается по прямой трубе, а спускается через батареи.

Общий принцип действия однотрубной системы: вода идет по кольцу из труб, постепенно отдавая тепло и возвращаясь к котлу остывшей.

У каждого радиатора есть обходная труба, и если радиатор перекрыт, то вода течет только по обходу. Обычно обход делается более узким, чем основные трубы, чтобы вода не текла исключительно по обходу.

Для модернизации однотрубной системы отопления многоэтажного дома схема может быть дополнена:

• регуляторами радиатора и термостатическими клапанами;
• балансировочными вентилями и шаровыми кранами.

Дополнения дают возможность сделать систему более сбалансированной и контролировать температуру в радиаторах.

Преимущества и недостатки однотрубной системы

По сравнению с двухтрубным вариантом однотрубные системы требуют меньше материалов и устройство такой системы проще. а соответственно, требуется и меньше финансовых вложений.

Минусы:

• если снизить нагрев в одном радиаторе, подача тепла уменьшится и в других связанных с ним;
• теплоноситель всегда должен находиться под высоким давлением;
• При перекрытии одной батареи часто снижается пропускная способность всего стояка, так как обводка обычно более узкая.
• система должна иметь вертикальное расположение.

При устройстве однотрубной системы в многоэтажных домах для равномерного распределения тепла и поддержания температуры должны использоваться дополнительные элементы.

Двухтрубная система

Двухтрубная система имеет несколько разновидностей, но принцип действия всегда один и тот же. Теплоноситель (горячая вода) подается по стояку вверх, и от основного стояка – в радиаторы в помещениях. Из радиаторов по обратным подводкам и магистралям вода идет в трубопровод, а оттуда снова в отопительное устройство.

Конструкция двухтрубной системы: отопительная емкость и две трубы, стояк для подачи теплоносителя и вторая труба для слива лишней жидкости.

По сравнению с однотрубной системой двухтрубная обладает возможностью регулировать подачу и степень тепла в разных помещениях независимо от других.

К недостаткам относится больший расход материалов по сравнению с однотрубной системой.

Какую выбрать?

Выбор системы будет зависеть от множества факторов, среди которых стоимость. Однотрубная система обойдется дешевле практически в два раза, поскольку требует меньшего количества строительных материалов. Но при этом монтаж однотрубного отопления требует только верхнюю разводку, тогда как двухтрубная может быть верхней или нижней.

Двухтрубные системы универсальны, поскольку подойдут для монтажа и эксплуатации как в одноэтажных, так и многоэтажных домах. Для однотрубных систем потребуется более серьезный и сложный расчет и планирование при устройстве в многоэтажном доме.

Типовые схемы разводки системы отопления в квартирах и частных домах | Архив С.О.К. | 2021

Типовые схемы разводки системы отопления

Климатические условия на большей части страны определяют необходимость организации отопительной системы в жилых и коммерческих строениях. Сегодня появились различные технологии обогрева зданий с помощью электричества и парового оборудования, но основными и повсеместно используемыми остаются стандартные водяные системы.

Эффективность водяного отопления во многом зависит от схемы разводки труб и применяемого оборудования. Проектирование основывается на масштабе, этажности и назначении здания. И если небольшой частный дом может обойтись однотрубной схемой гравитационного типа, то современные многоэтажные жилые дома и коттеджи оборудуют двухтрубной или лучевой системой.

В данной статье мы рассмотрим современные схемы разводки систем обогрева, которые используют для строений различного масштаба и назначения.



Однотрубная система отопления


Однотрубная схема отопительной системы является наиболее простой и экономичной в организации. Теплоноситель движется по последовательно расположенным трубопроводу и радиаторам, теряя температуру по мере перемещения. Соответственно, уровень теплоотдачи батарей снижается. Данная схема считается устаревшей и применяется в многоэтажках давней постройки или в частных домах с естественной циркуляцией теплоносителя. В однотрубной системе невозможно отрегулировать равномерную подачу тепла. Для решения данной проблемы на участке подачи и отвода теплоносителя к радиатору устанавливают байпас — соединение между трубами. Таким образом можно перекрыть радиатор без нарушения функционирования всей системы.

В многоэтажных домах конструкция однотрубной системы отопления выполнена в виде вертикальных стояков, проходящих через все этажи. Из-за невозможности регулирования равномерной теплоотдачи системы, потребители тепла страдают от перегрева или недогрева воздуха в квартирах. Такая ситуация является неудовлетворительной для комфортного проживания, поэтому в новых многоквартирных домах используется двухтрубная схема отопительной системы.

В частных постройках однотрубная отопительная система чаще всего функционирует за счет разницы плотности горячего и холодного теплоносителя. Такие системы являются естественными, так как жидкость циркулирует без принудительного оборудования. За счет отсутствия дополнительных электроприборов, такая система не зависит от энергосети, а значит продолжает функционировать при полном отключении электричества. Несмотря на это, главный минус однотрубной схемы сохраняется — снижение теплоотдачи радиаторов по мере удаления от источника нагрева теплоносителя.



Двухтрубная система отопления

Двухтрубная схема разводки обеспечивает равномерный нагрев радиаторов в системе, что определяет ее эффективность. Конструкция представляет собой входящие в радиатор две трубы, одна из которых является подающей нагретый теплоноситель, а другая — отводящей остывший. При этом существует несколько вариаций двухтрубных схем, каждая из которых обладает определенными преимуществами.



Классическая разводка

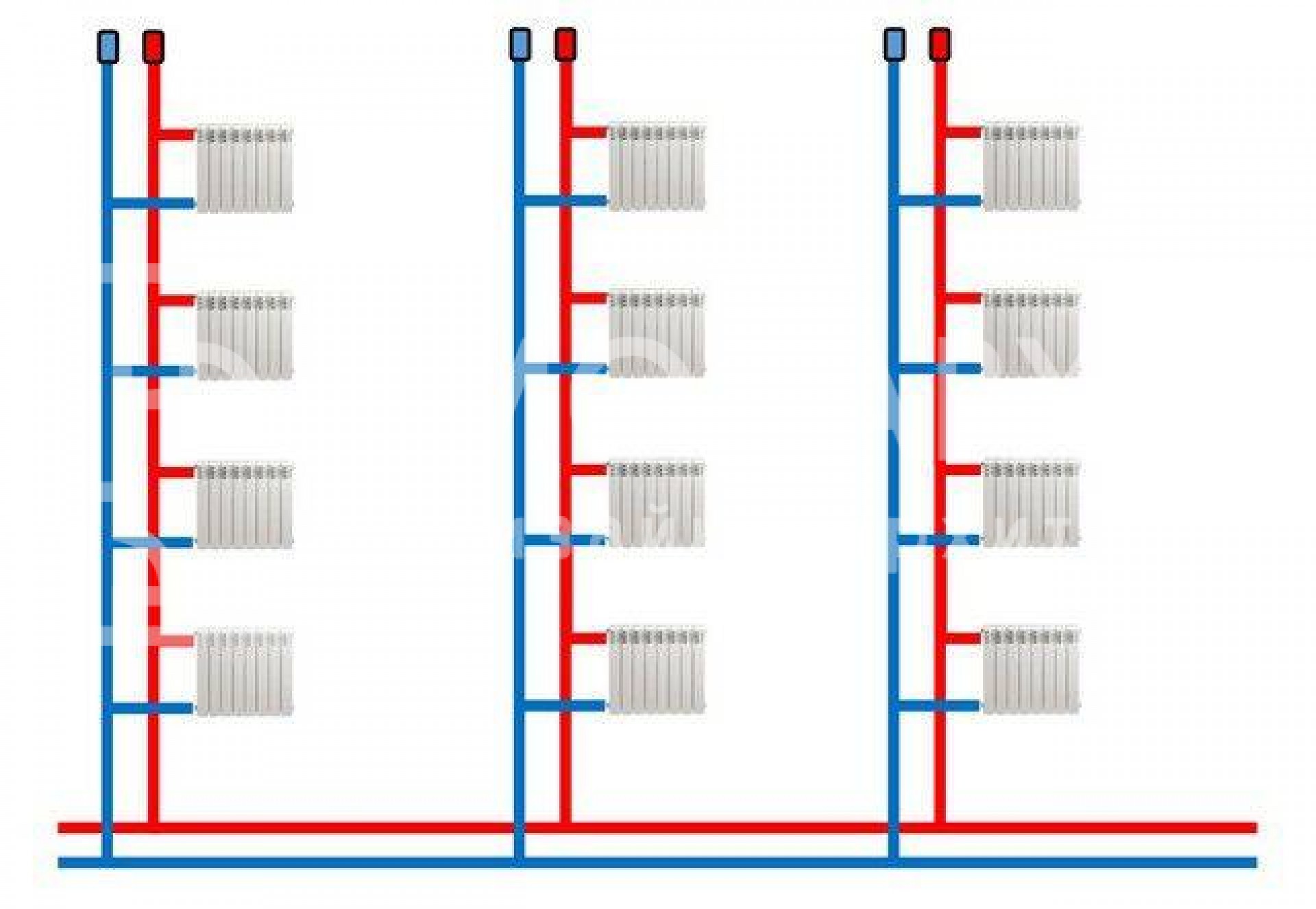

Классическая двухтрубная система предполагает подключение к каждому радиатору подающей и отводящей трубы. Такая конструкция обеспечивает равномерное распределение тепла между обогревательными приборами и решает проблему снижения теплоотдачи за счет отдельного вывода остывшего теплоносителя. Кроме того, двухтрубная схема разводки позволяет установить автоматику для регулирования температуры — термостатические клапаны с термоголовками. Это помогает создать комфортный уровень тепла в помещении.

Классическая двухтрубная схема отопления применяется в многоквартирных домах и частных домовладениях. Стоимость и трудозатраты при организации разводки выше, чем при однотрубном варианте, но эффективность обогрева окупает все вложения.

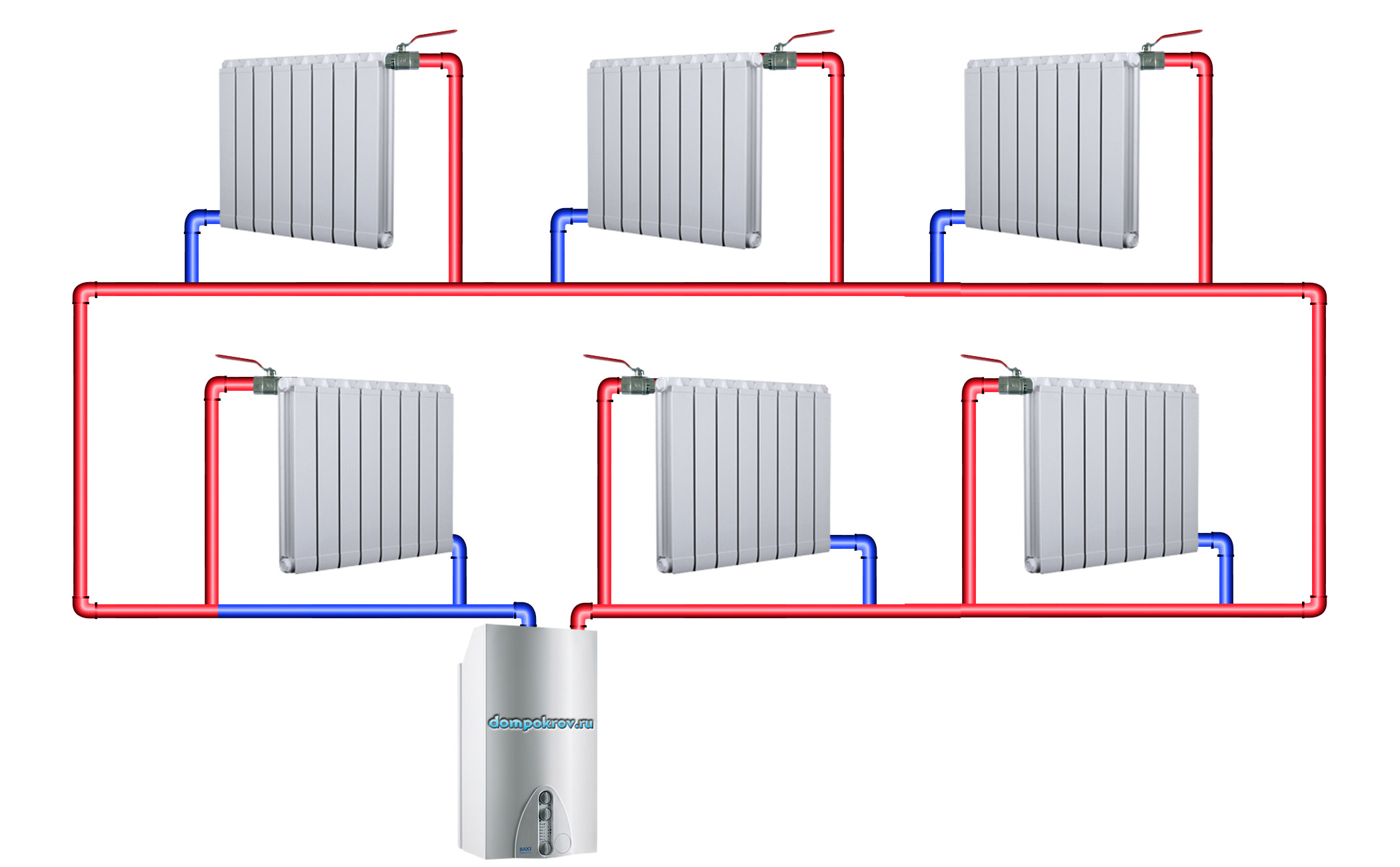

«Петля Тихельмана» или попутная схема разводки

Данная модификация двухтрубной схемы в основном применяется для вытянутых удаленных систем, так как подход позволяет уменьшить гидравлические сопротивление и равномерно распределить горячий носитель по батареям. Отличием от классического варианта является одинаковое направление движения горячего и остывшего теплоносителя в системе. Балансировка радиаторов осуществляется с помощью специальных кранов на отводах. Таким образом достигается одинаковый уровень теплоотдачи независимо от удаленности и протяженности ветки.



Лучевая или веерная схема разводки

Лучевая схема часто применяется в многоэтажном строительстве для организации учета потребления тепла. Этаж оборудуется отдельным коллектором с разводкой трубопровода и установкой теплосчетчиков для каждой квартиры. К радиатору подключаются индивидуальные трубы подачи и отвода теплоносителя, а сам трубопровод монтируется в пол или стены. В частном доме монтаж лучевой схемы разводки также осуществляется поэтажно, но в отличии от многоквартирного здания, радиаторы подключаются к общему коллектору.

Система отопления веерного типа позволяет снизить гидравлические потери во всех элементах и равномерно распределить теплоноситель между обогревательными приборами. Есть возможность настройки комфортной температуры отдельно в любой комнате. В случае возникновения поломки нет необходимости останавливать всю систему, достаточно перекрыть аварийный участок и провести ремонт.



Способы подключения радиаторов в системе отопления

Выбранная схема разводки отопительной системы играет определяющую роль в эффектности обогрева. Но в той же мере теплоотдача батарей зависит от типа их подключения к системе. Существует три основных способа обвязки радиаторов: нижнее, боковое и диагональное подключение.



Нижний способ подключения

Нижняя схема обвязки радиаторов очень распространена в частных домовладениях благодаря возможности сделать трубопровод максимально незаметным. Но у данного формата уровень теплоотдачи приборов ниже на 10% — 15 %, чем у других способов подключения. Труба подачи теплоносителя находится в нижней части батареи, а движение жидкости происходит за счет дифференциала плотности. В результате нижняя часть батарей прогревается намного лучше, чем верхняя, что значительно снижает эффективность обогрева помещений.



Боковой способ подключения

Способ обвязки с торца батареи повсеместно применяется в многоквартирных домах, так как в условиях вертикальных стояков является наиболее компактной. Труба подачи теплоносителя расположена сверху, а отвода — снизу радиатора. Вариант достаточно эффективен для небольших приборов обогрева. Но если количество секций в батареи более десяти, то обогрев может происходить неравномерно. Дело в том, что энергии движения теплоносителя недостаточно для заполнения всей емкости радиатора, ведь по законам физики жидкость выбирает путь наименьшего сопротивления, а значит проходит через ближайшие свободные каналы. В результате многосекционный радиатор прогревается не полностью, что значительно снижает эффективность теплоотдачи.



Диагональный способ подключения

Наиболее эффективным способом обвязки батарей считается диагональный, когда подача теплоносителя происходит сверху с одной стороны, а отвод снизу с другой стороны прибора. Этот вариант идеален для многосекционных (более 12) и панельных (длиной более 1200 мм.) радиаторов, так как обеспечивает полный нагрев поверхности и сводит к нулю потери теплоотдачи.

Таким образом, выбирая схему разводки системы отопления необходимо учитывать этажность, площадь и особенности планировки зданий, а также доступный бюджет на организацию обогрева помещений. И если создание однотрубной схемы потребует минимум вложений и усилий, то организация лучевой разводки возможна только с использованием коллекторного узла и циркуляционных насосов на каждый контур, что может занять значительную часть средств. Подобрать оптимальную схему разводки отопительной системы возможно ориентируясь на собственные потребности и бюджет.



На правах рекламы

Однотрубная система отопления: схема и особенности эксплуатации

Однотрубные системы отопления находят свое применение в современном строительстве, благодаря своим проверенным временем достоинствам: простоте монтажа, гидравлической регулировки, а главное – высокой гидравлической устойчивости. Эти важные характеристики позволяют с успехом эксплуатировать данную систему в странах бывшего Советского Союза и некоторых европейских государствах.

Организация отопления по однотрубной схеме

При однотрубной отопительной системе поступление теплоносителя происходит по очереди во все соединенные последовательно радиаторы. В результате – в каждый последующий радиатор поступает все более охлаждающийся теплоноситель. Это главная особенность, которой отличается однотрубная система отопления. Схема такой системы имеет и недостаток — затрудненность регулирования температуры отдельно взятого отопительного прибора. Также к минусам можно отнести необходимость создания насосом высокого давления в системе для успешного ее функционирования. (См. также: Выбор схемы системы отопления для частного дома)

К несомненным достоинствам применения однотрубной схемы можно отнести простоту монтажа, небольшое количество требуемых труб, сохранение постоянным количества оборотной воды благодаря применению регулировочных вентилей.

Однотрубная система может иметь замыкающие контуры, а может быть проточной.

Рисунок 1

На рис. 1 изображено разделение потока теплоносителя в системе с замыкающим контуром. Одно направление – далее по стояку, второе – в отопительный прибор. Из радиатора остывший теплоноситель поступает обратно в стояк. В радиатор поставляется смесь теплоносителя из предыдущего радиатора и стояка.

Для такой системы используется специальная арматура, имеющая внутри своего корпуса байпас. С помощью вентиля происходит регулировка потоками. (См. также: Современное водяное отопление)

При прямоточной схеме теплоноситель последовательно перетекает из одного нагревательного прибора в другой, постоянно охлаждаясь (рис.2).

Рисунок 2

Применение горизонтальной отопительной системы

Рисунок 3

На рис. 3 изображен вариант однотрубной горизонтальной системы отопления. Теплоноситель последовательно проходит все отопительные элементы, теряя температуру на каждом из них, и возвращается обратно в систему подачи.

Расход теплоносителя в трубопроводе подачи равномерный по всей его протяженности, а падение температуры тем выше, чем дальше находится радиатор от источника нагрева. (См. также: Схема отопления одноэтажного дома)

В случае фиксированной подачи воды площадь отопительных приборов должна возрастать по мере удаления от источника тепла.

Применение вертикальной отопительной системы

Рисунок 4

На рис. 4 показана вертикальная схема однотрубного отопления, применяемая в строениях, которые имеют более одного этажа.  Обычно такая разновидность отопительной системы предусматривает верхнюю разводку с размещением на чердаке подающего трубопровода. От него вниз спускаются подающие стояки, снабжающие теплоносителем радиаторы, которые смонтированы на этажах четко один по другим.

Температура теплоносителя является абсолютно одинаковой в точках врезки в идущие вниз стояки. Температурные изменения происходят в самих стояках. (См. также: Паровое отопление)

При проектировании таких систем необходимо предусмотреть использование регулировочной арматуры, которая обеспечит эффективность и удобство эксплуатации теплосети. К такой арматуре относятся термостатические клапаны, радиаторные регуляторы, воздухоотводчики, шаровые краны, балансировочные вентиля.

Правильное проектирование отопительной схемы и использование современных комплектующих позволит добиться максимальной теплоотдачи эксплуатируемой системы обогрева конкретного здания.

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает от котла к радиаторам, где вытесняет холодный воздух, выталкивая его наружу через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Затем тепловая энергия пара передается в помещение, при этом пар охлаждается и конденсируется в воду, которая скапливается на дне радиатора.Затем этот конденсат снова стекает по той же единственной трубе.

Из-за того, что пар и вода текут в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно превышает 1 дюйм. Таким образом, однотрубные радиаторы легко отличить по единственной, довольно большой трубе, соединенной с ними, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Просмотрите нашу коллекцию паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; не менее 1-¼ дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется за счет ограничения воздуха, который может выйти.

---

Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, но ни в коем случае не между ними.

---

Пароотводные отверстия позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционный клапан использует два механизма. Первый представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм представляет собой привод, заполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри актуатора закипает, он расширяется и тем самым закрывает вентиляционное отверстие, не давая пару выйти из радиатора.

Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выход воздуха и, следовательно, попадание пара. Для паровых радиаторов с термостатическим управлением требуется вакуумный выключатель, чтобы конденсат всегда мог вернуться в котел. Радиаторы Castrads для однотрубного пара в стандартной комплектации поставляются с одной трубой.

Какие радиаторы использовать с однотрубным паром?

Чугун действительно является проверенным временем материалом для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие от ржавчины, защищающее большую часть материала от дальнейшего окисления.Все это противоречит использованию стальных тонкостенных радиаторов со сварными соединениями, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Когда речь идет о соединениях клапана на паре, мы рекомендуем только резьбовые механические соединения со стальной или латунной трубой. В то время как компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенное временем и надежное резьбовое соединение.

Просмотрите наш выбор паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый вентиль для радиаторов до 5000 БТЕ или меньше и 1-¼-дюймовый вентиль выше.Читайте также: Как это работает: Водяное отопление.

Дальнейшее чтение

Дэн Холохан: Возвращение к утерянному искусству парового отопления Дэн Холохан: Greening Steam

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о греющем кабеле здесь, в OEM. Обогреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете.Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте вопрос по телефону (866) 685-4443 или напишите нам — и ваш вопрос может даже стать темой нашей следующей статьи здесь.

---

Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т. д.)?

Нагревательный кабель — это, проще говоря, кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине. У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.

Back to top

Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?

Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на схожесть названий – и несмотря на то, что нагревательный кабель для водосточных желобов и крыш часто продается под названием «греющая лента», – есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, от лент с максимальным углом 305° до лент для очень высоких температур, рассчитанных на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но отлично подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх

Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?

Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для антиобледенения крыш. Как правило, наборы, доступные в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой прочные изделия профессионального уровня, и при хорошем обращении мы знаем, что они прослужат десять лет или более при использовании. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.

Добавление любого комплекта греющего кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки или отправляетесь на поиски кронштейны для подвески водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.

Back to top

Как насчет защиты труб от замерзания?

Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вам удобно заделывать цепь, вы можете использовать один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки.Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Back to top

Означает ли «саморегулирующийся» отсутствие необходимости в термостате?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Однако не означает, что означает, что он не станет более горячим, чем необходимо для чего бы то ни было. Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы используете их только для предотвращения замерзания труб. много энергии, пытаясь достичь своей максимальной температуры, , если вы не добавите регулятор температуры.

Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Back to top

Насколько длинный или короткий кабель я могу использовать?

Как проложить нагревательный кабель от солнечной батареи? (Правило трех)

Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи, например, на удаленных нефтяных месторождениях, где некоторые компоненты оборудования должны быть нагреты до соответствующей температуры для работы.Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для системы обогрева на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. Там написано, что:

• Ваша солнечная батарея должна выдавать 3 умноженное на максимальное количество ватт, которое потребляет нагреватель.
• Ваша батарея должна удерживать 3-кратное максимальное количество энергии, которое обогреватель может получить за ночь.

Это может показаться чрезмерным количеством резервирования, но наш опыт показывает, что при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.

Back to top

Цифровой программируемый термостат для дома — однотрубная паровая система

Цифровой программируемый термостат для дома — однотрубная паровая система
Термостат регулирует только нагрев, без кондиционера.

Я хочу заменить ручной ртутный термостат для домашней системы отопления. У меня однотрубный пар. Небольшой дом, поэтому я думаю, что это только одна зона, если это применимо к этой теме.

Используемый кабель термостата состоит из двух проводов, идущих к паровому котлу. Кажется, что в кабеле больше проводов, но они не используются. Я проследил кабель, который подключается к паровому котлу, и увидел, что на самом деле используются только два провода. Я немного не решаюсь отсоединить термостат от стены, чтобы посмотреть, сколько проводов к нему подключено, но я думаю, что сзади термостата будет только два провода.Я действительно не хочу снимать его со стены, пока не буду готов заменить его и получить новый блок в руки. Я сниму его со стены, если понадобится, чтобы быть уверенным, что куплю правильный термостат.

На Amazon доступно так много товаров, что я просто понятия не имею, что ищу при просмотре.
Я хочу тот, который я могу запрограммировать. Желательно тот, который имеет 7 дней. Я не хочу, чтобы это была только одна функция программы, где неделя с понедельника по пятницу контролируется только одной программой. Я бы предпочел, чтобы он мог программировать все 7 дней независимо, если это возможно.

Я думаю, что мне может понадобиться устройство с поддержкой WiFi, но я не уверен, пока не увижу разницу в стоимости, стоит ли оно дополнительных денег.

Проблема, с которой я также сталкиваюсь сейчас, заключается в том, что разница температур с тем, что установлено вручную, может варьироваться до 8-10 градусов, прежде чем котел включается или выключается. Так что я либо замерзаю от холода до того, как он начнется, либо умру от жары до того, как он начнется во время цикла. Я считаю, что есть настройка, которую я могу настроить, но она настолько старая, что я действительно не хочу возиться с ней и просто заменить ее.Важнее то, что я могу запрограммировать, чтобы продолжать использовать этот ручной.

Когда я просматриваю Amazon, что я должен искать, чтобы быть уверенным, что это будет совместимо с моей системой парового котла?

Спасибо



Что такое однотрубная система центрального отопления? – Кухня

Однотрубная система по очереди направляет перекачиваемую воду к каждому радиатору и возвращает воду из последнего радиатора на участке . Ранние примеры этого требовали труб гораздо большего диаметра в начале системы, чтобы обеспечить получение тепла последними радиаторами.

Что такое однотрубная система отопления?

В однотрубной системе отопления все радиаторы подключены к одной трубе, которая действует как подающая и обратная трубы. Это означает, что температура вдоль трубы снижается. По этой причине радиаторы вдоль трубопровода должны соответственно увеличиваться в размерах, чтобы обеспечить одинаковую тепловую мощность.

В чем разница между однотрубной и двухтрубной системой отопления?

При однотрубной системе вода направляется через каждый радиатор поочередно по контуру отопления.Однако в двухтрубной системе центрального отопления каждый радиатор имеет подающий и обратный пути, поэтому вода в основном будет течь через радиаторы в начале контура, если только система не «уравновешена».

Как работает однотрубная система отопления?

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору. У каждого радиатора есть меньшая труба подачи горячей воды, отходящая от основной подводящей трубы для питания радиатора.

Будет ли работать двухконтурный котел на однотрубной системе?

Однотрубная система подойдет для комбинированного котла, хотя и у нее есть подводные камни. Современные котлы требуют постоянного расхода, поэтому любые засоры приведут к перегреву котла и довольно быстрому отключению.

Каковы недостатки двухтрубной системы?

Основным ограничением двухтрубной системы является отсутствие эксплуатационной гибкости. В зависимости от потребностей объекта, гидравлический контур системы, проходящий по всему зданию, должен подключаться к котлу или чиллеру.

Что такое однотрубная и двухтрубная система?

Двухтрубная система. Одна труба собирает загрязненную землю и стоки унитазов, а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т. д. полностью вентилируемая овражная ловушка.

Мой план отопления или Y-план?

Напоминаем, что план Y использует клапан среднего положения для направления первичного потока через контур отопления, контур горячей воды или оба, в то время как план S использует как минимум два отдельных зональных клапана как для отопления, так и для горячего водоснабжения. функции воды.На выбор стиля проектирования системы могут влиять многие факторы.

Сколько труб у комбинированного котла?

Вы найдете семь труб, прикрепленных к котлу: Труба подачи газа. Вход холодной водопроводной воды.

Что такое двухтрубная система отопления?

Двухтрубная система ОВКВ — это система, в которой одни и те же трубопроводы попеременно используются для нагрева горячей воды и охлаждения охлажденной воды, в отличие от 4-трубной системы, в которой используются отдельные линии для горячей и охлажденной воды.

Что такое двухтрубная система?

Двойной трубопровод — это система сантехнических сооружений, используемая для подачи питьевой и регенерированной воды в дом или на предприятие. В этой системе для подачи воды пользователю используются две полностью отдельные системы водопровода.

Почему у радиаторов две трубы?

Вторая труба (называемая «обратная труба») собирает охлажденную воду из радиаторов и возвращает ее в котел для повторного нагрева.

Как сбалансировать однотрубную систему парового отопления?

Балансировка однотрубных паровых систем

1. Во-первых, быстро удалите воздух из сети.
2. Установите Y-образный сетчатый фильтр перед основным вентиляционным отверстием.
3. Вентилируйте радиаторы в зависимости от их размера, а не от их расположения в здании.
4. Используйте два вентиляционных отверстия на больших радиаторах.
5. Заизолируйте все паропроводы.
6. Очистите систему (и дюжину раз, если нужно).

Как работает центральное отопление Microbore?

В отличие от труб диаметром 22 мм или 15 мм, в системе центрального отопления Microbore используются только трубы диаметром 8 мм или 10 мм. Подача и возврат воды в коллекторы от котла осуществляется по стандартным трубопроводам.Эта труба с микроотверстием проходит к каждому радиатору от коллекторов, обеспечивая равномерный нагрев воды.

Внутренний кондиционер с трубой PE-RT 10 мм

Как и многие другие, этот веб-сайт требует использования файлов cookie. Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших комплектах для обогрева. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете повторно отозвать свое согласие на использование этих файлов cookie в любое время.Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя	Назначение	Срок службы	Тип	Провайдер
CookieConsent	Сохраняет ваше согласие на использование файлов cookie.	1 год	HTML	Веб-сайт
fe_typo_user	Назначает ваш браузер сеансу на сервере.	сеанс	HTTP	Веб-сайт

Имя	Назначение	Срок службы	Тип	Провайдер
_га	Необходим для подсчета просмотров страниц и различения пользователей.	2 год	HTML	Google
_гид	Необходим для подсчета просмотров страниц и различения пользователей.	1 день	HTML	Google
_gat_UA-15260754-1	Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net.	1 минута	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
YSC	Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео.	сеанс	HTML	Google
ПОСЕТИТЕЛЬ_INFO1_LIVE	Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте.	6 месяц	HTML	Google

Имя	Назначение	Срок службы	Тип	Провайдер
test_cookie	Этот файл cookie устанавливается двойным щелчком. сеть. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie.	15 минута	HTML	Google
IDE	Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя.	14 месяц	HTML	Google

Как работает центральное отопление?

Где бы мы были дома или на работе без центрального отопления? Ответ очень холодный, особенно в Великую британскую зиму.

Большинству из нас никогда не придется беспокоиться о том, что заставляет работать систему центрального отопления. Они устанавливаются профессионалами, и хотя ремонт трубы центрального отопления — это задача, которую можно успешно выполнить, приложив немного усилий своими руками, если вам не повезло столкнуться с серьезной проблемой, то вам снова понадобится квалифицированный подрядчик, который должен будет добраться до места установки. спасать.

Тем не менее, это не означает, что неинтересно или полезно понимать, как система центрального отопления обогревает дома и другие объекты.Вот ваш путеводитель по пониманию того, как работает центральное отопление.

Источник центрального отопления

В большинстве систем центрального отопления источником является бойлер в доме или собственности, который нагревает воду. Затем эта вода транспортируется по зданию и в радиаторы по сети труб.

В то время как в Соединенном Королевстве частные дома и квартиры обычно имеют собственные котлы, в Европе гораздо более распространено использование систем централизованного теплоснабжения.

Источник тепла в централизованном теплоснабжении является общим с сетью труб, по которым подается горячая вода в несколько зданий. От одного котла можно отапливать целый многоквартирный дом, что теоретически снижает потребление энергии и счета, поскольку один источник заменяет несколько котлов.

Это, конечно, не без проблем. В случае выхода из строя трубы в системе централизованного теплоснабжения значительное количество домов и зданий может остаться без тепла. В системе центрального отопления любые проблемы влияют только на одно свойство.

Трубы в системах центрального отопления

Медные трубы несут горячую воду через систему центрального отопления. Те, которые соединяют котел с насосами и точками разветвления контура, имеют диаметр 22 мм или 28 мм. Трубы контура радиатора изготовлены из стандартной медной трубы диаметром 15 мм.

Некоторое количество тепла теряется из труб по мере движения воды, хотя сочетание медного материала, узкого диаметра и скорости потока гарантирует, что потери сведены к минимуму.

Старые системы центрального отопления имеют однотрубную схему. В однотрубных схемах горячая вода проходит через один радиатор, а затем переносится на следующий.

К тому времени, когда вода достигает последнего радиатора контура, она теряет некоторое количество тепла. Чтобы компенсировать это, в конце контура должны быть установлены радиаторы большего размера, чтобы отдавать такое же количество тепла, как и в начале.

Современные системы центрального отопления работают по двухтрубной схеме, где каждый радиатор питается от своего набора труб.Труба горячей воды идет прямо от котла к радиатору. Затем обратная труба отводит охлажденную воду, выпущенную радиатором, обратно в котел для повторного нагрева.

Радиаторы в системах центрального отопления

Там, где трубопровод встречается с радиатором, поток воды регулируется клапанами. Эти клапаны определяют, сколько времени вода проводит в радиаторе, что влияет на количество выделяемого тепла.

Радиаторы центрального отопления отдают тепло за счет излучения и конвекции.Излучение — это тепло, которое вы можете почувствовать от горячей поверхности, в данном случае от панелей радиатора. Положите руки на радиатор или встаньте в непосредственной близости от него, и вы почувствуете пользу.

Конвекция — более эффективный способ обогрева всего помещения или здания. Вместо этого он нагревает воздух, создавая циркуляцию тепла вокруг радиатора.

Воздух, нагретый радиатором, поднимается вверх и уходит от радиатора, а его место занимает более холодный воздух, который затем нагревается.Цикл продолжается, повышая общую температуру во всей комнате.

Термостат

Термостат регулирует температуру в доме, включая и выключая систему центрального отопления в зависимости от установленной температуры.

Обычно находится либо в гостиной, либо в холле. Если термостат обнаружит, что воздух вокруг него слишком низок по сравнению с желаемой температурой, он включит центральную систему.
